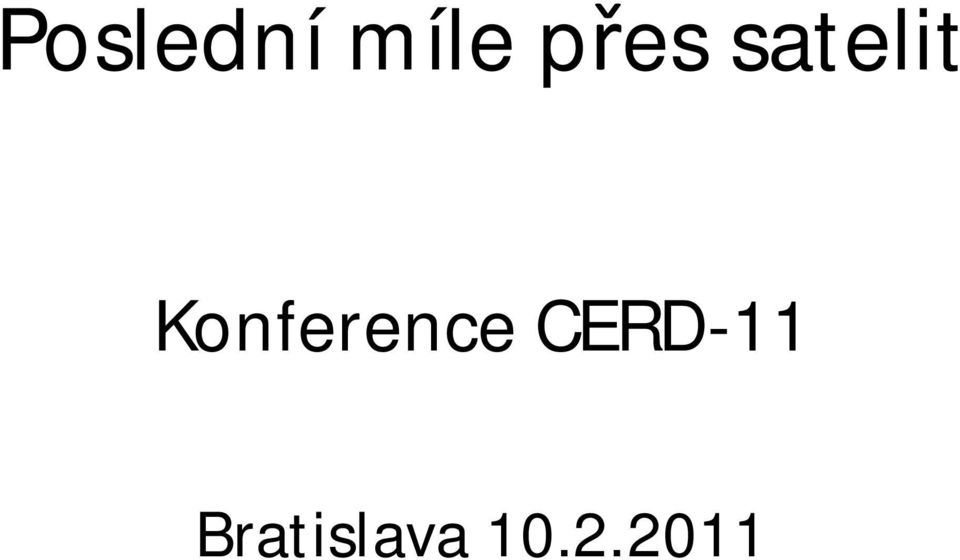

1 Poslední míle p es satelit Konference CERD-11 Bratislava

2 Poslední míle p es satelit Obsah: Výhody a nevýhody satelitního spojení, služby Kmito tová pásma, ob žné dráhy Satelity pro Evropu Základní pojmy a topologie Legislativa

3 Satelitní p enos výhody a nevýhody Výhody: jediné skute 100%-ní pokrytí rychlost instalace a spušt ní služby jedna ve ejná nebo privátní IP i telefonní sí plošná distribuce informací TV, IP multicast za cenu jednoho kanálu globální mobilní služby telefon, internet, sledování polohy, p enos zpráv jediné funk ní i p i rozsáhlejších krizových situacích, kdy jsou pozemní sít zahlcené nebo vy azené z provozu Nevýhody: cena za ízení a služeb ve srovnání s pozemními spoji pro n které aplikace citlivé na zpožd ní nevhodné omezené kapacity zatím problém s vysokorychlostním mobilním spojením vždy vyžaduje p ímý výhled na satelit dostupnost služby v n kterých ro ních obdobích ro ní obvykle min. 99,5%

4 Satelitní služby Televizní p esun k HD zvyšuje poptávku po satelitních kapacitách Datové: ístup k internetu všude tam, kde není ADSL, WiFi, kabelová p ípojka, GSM kvalitní signál Rychlosti obvykle 512/128, 1024/256, 2048/512 kbit/s (nap. INTV DVB-RCS nebo i další poskytovatelé s anténou do 1 m v pásmu Ku) Nová generace z produkce fy Viasat v Evrop služba Tooway nyní 3584/384 kbit/s, v roce 2011 až 10/4 Mbit/s s anténou o pr ru cca 70 cm v pásmu Ka Privátní sít a spoje teoreticky až desítky Mbit/s symetricky nebo asymetricky IP telefonie a videokonference IP multicast tiskové agentury, sázkové kancelá e, po así, krizové ízení Globální p ístup k internetu s rychlostí až 492/492 kbit/s a telefonie Inmarsat BGAN Spojení i na mo i a ve vzduchu Inmarsat a Iridium Globální sledování polohy a p enos zpráv

5 Satelitní pásma

6 Ob žné dráhy podle výšky GEO nehybné vzhledem k zemskému povrchu, výška km nad rovníkem. Celkem asi 430 orbitállních pozic. Zpožd ní signálu zhruba 240 až 270 msec. Komunikace na vzdálenost 2 x až km edevším služby VSAT a TV, ale i Inmarsat, Thuraya MEO s ob hem 4-6x denn, ve výškách 1200 až km nad zemským povrchem nejzajímav jší GPS a sat. systém pro telefonii (Globalstar) Zpožd ní signálu zhruba 10 msec LEO s dobou ob hu minut, ve výšce 200 až 1200 km nad zemí sat. systém Iridium a r zné pozorovací, pr zkumné a v decké satelity tzv. polární dráhy (do 20 až 30 st. od pólu). Zpožd ní signálu zhruba 5 msec

7 Hlavní operáto i a satelity pro oblast Evropy Eutelsat - 26 satelit na 21 orbitálních pozicích 15W = 75E, pokrytí pro 150 stát, TV kanál, 204 million p ípojek Evropa, Afrika, ást Asie a Ameriky - datové služby pro asi 860 firem a telekomunika ních operátor ASTRA - v Evrop 7 z 10 domácností s p íjem sat. TV, 64 milion p ípojek, 86% v R,SR,MR - 13 satelit na 5-ti orbitálních pozicích - datové služby velmi omezené Intelsat 3 satelity Amos 3 satelity Thor 4 satelity Express 3 satelity HelasSat 1 satelit Globální služby - Inmarsat 1 satelit, Iridium 66 satelit

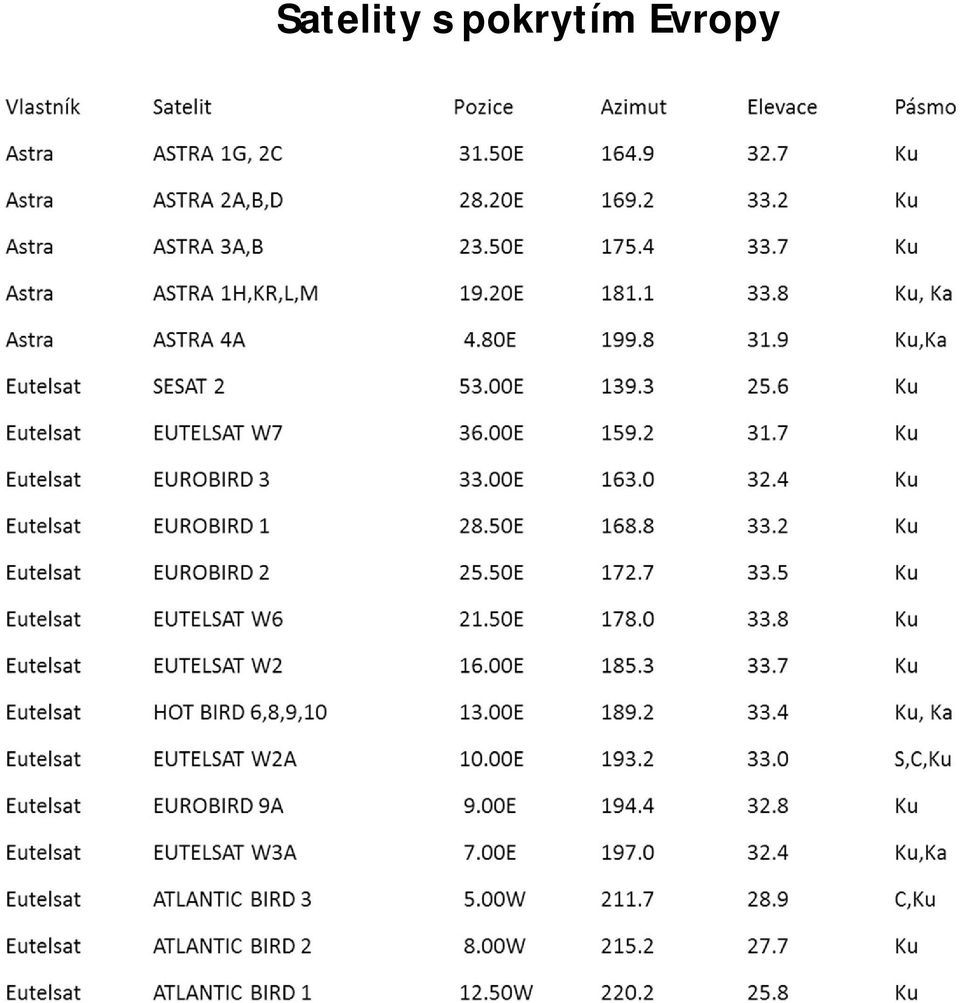

8 Satelity s pokrytím Evropy

9 Topologie: Bod Bod Bod Multibod MESH m ížová struktura Hv zda Pojmy: Základní pojmy satelitního spojení Uplink vzestupný sm r od pozemské stanice k satelitu Downlink sestupný sm r od satelitu k pozemské stanici Satelit Transpondér satelitní p evad p ijímaného na vysílaný signál Foot-print parametry signálu satelitu pro geografickou oblast HUB, NCC ídící stanice, p ípojný bod VSAT, SIT satelitní terminál inbound, return = vysílání terminálu sm rem ke stanici HUB outbound, forward = vysílání od stanice HUB k terminál m EIRP výkon vyzá ený v ose antény = sou et výkonu vysíla e a zisku antény G/T citlivost p ijímacího za ízení = pom r zisku a šumového ísla Eb/No pom r energie signálu na 1 bit k šumu parametr p ijíma e pro danou chybovost vzhledem k použité modulaci a zabezpe ení satelitního spoje Link budget výpo et energetické bilance satelitního spoje

10 íklad pokrytí zemského povrchu signálem satelit Naho e tzv. widebeam satelitu W7 36 E EIRP max 47dBW/72 MHz, G/T max 4 db/k Dole: satelit AB3 5 W - vysílání tzv. SuperBeamu - EIRP 53 dbw/36 MHz íjem na Spot2 - G/T max 9 db/k 4 9

11 Rozdíly mezi satelity využívající WideBeam a SpotBeam

12 Pokrytí zemského povrchu signálem satelitu KASAT v pásmu Ka enosová kapacita jako cca 20 satelit v pásmu Ku Datové služby Tooway: 10 Mbit/s download a až 4 Mbit/s upload s anténou 70 cm SR SOFTEL Žilina, R INTV Praha,

13 SCPC jedna frekvence na jeden p enosový kanál Výhody: - garantované p enosové parametry - bezpe nost - nezávislost na stanici HUB - je možný provoz aplikací, které na sdílených kanálech "trpí asovým multiplexem" jako nap. VoIP, videokonference - ve srovnání s ostatními systémy menší a konstantní zpožd ní Cena: - vyšší cena za ízení než u terminál pracujících s centrální stanicí, ale není t eba investovat do drahé stanice HUB - garantované pásmo je dražší, než sdílené, ale poskytuje vyšší kvalitu, p i stejné kvalit m že být levn jší v tší možnosti konfigurace p enosových parametr

14 MESH m ížová struktura nebo Bod-Multibod Výhody SCPC zpožd ní, nezávislost, dedikovaný kanál enosový kanál sdílen na aplika ní vrstv, sm rování na IP i na satelitu Pro malé sít bez stanice HUB podle po tu p ijímacích kanál max. desítky VSAT

15 Sít DAMA a PAMA DAMA: Kanál s dedikovanou kapacitou vytvo en na základ požadavku, zrušen po skon ení relace PAMA: Kanál vytvá en a rušen operátorem ídící stanice Kmito tový rozsah ídící kanály pro p id lování kanál ídící stanice (NCC)

16 Sít se stanicí HUB TDM/TDMA-MFTDMA Od stanice HUB k terminál obvykle DVB-S/S2 Zp tné kanály na p id lených timeslotech a frekvencích Asymetrické a prom nlivé rychlosti i zpožd ní Inbounds N Outbound LAN LAN VSAT 2 LAN as Timeslots kmito et MF-TDMA nosné

17 Jak se dostanu na satelit? 1. Pot ebuji p ístup k internetu pro n kolik lokalit nebo globální mobilní satelitní ipojení: - koupit službu místního provozovatele nebo distributora satelitní sít - satelitní HUB nebo globální satelitní sí 2. Chci si vytvo it vlastní sí nebo spoje s garantovanou kapacitou: - A. nákup služeb od operátora: - koupit služby VNO Virtual Network Operator od provozovatele HUB - nechat si od operátora vybudovat požadovanou sí s danými parametry a kapacitou - B. vlastní ešení: - nákup satelitního za ízení - legislativa oznámení, zaplacení poplatk, p ípadn certifikace za ízení - jednání se satelitním operátorem: - nákup p enosových kapacit - povolení k provozování za ízení p es jeho satelit

18 Legislativa Standardizace EU Bezpe nost Elektromagnetická kompatibilita Volný pohyb zboží a služeb Národní legislativa Harmonizace s EU CE prohlášení o shod Všeobecné podmínky Poplatky a podmínky - kmito ty vysílací stanice Podmínky satelitního operátora Individuální oprávn ní pro stanice HUB a VSAT
