Družicové komunikační systémy

Transkript

1 Družicové komunikační systémy Ing. Jaroslav Rumánek Vysoké učení technické v Brně, Fakulta elektrotechniky a komunikačních technologií Purkyňova 118, Brno, jaroslav.rumanek@phd.feec.vutbr.cz Článek pojednává o současných a uvažovaných družicových komunikačních systémech s popisem jejich architektury a parametrů. Jsou zde uvedeny družicové systémy s palubním zpracováním přenášených signálů, systémy pro přenos telefonních signálů (mobilní účastníci) a dále VSAT, družicové systémy pro přenos reportážních signálů apod. 1. Úvod Družicové komunikační systémy jsou v dnešní době velmi důležitou součástí komunikačního řetězce. Doplňují pozemní kabelová i optická vedení, bezdrátový přenos a umožňují také komunikaci na velké vzdálenosti. Ke komunikaci využívají umělé družice na oběžných drahách. Pro spojení se využívají jak pevné směrové spoje tak malé flexibilní systémy. Družicové komunikační systémy jsou využívány pro rozhlasové a televizní vysílání, globální navigaci, kde došlo v poslední době k velkému rozvoji, meteorologické systémy, vytvoření privátních sítí aj. Mezi nejznámější komunikační systémy patří Inmarsat, Iridium, Globalstar, Intelsat, Eutelsat, GPS, GALILEO, VSAT aj. Družicové komunikační systémy patří k velmi perspektivním a očekává se velký rozvoj v této oblasti. 2. Vypracování 2.1 Systém Bandwidth on Demand Bandwith on Demand (šířka pásma podle požadavku) je datová komunikační technika pro poskytnutí přídavné přenosové kapacity spojení podle potřeby datového toku, videokonferencí nebo podle jiných speciálních požadavků. Technika je obvykle používána různých typech sítí k dočasnému zvýšení kapacity linek. Tento způsob je nazývám rubber bandwith (pružná šířka pásma), protože se může kapacita podle potřeby snížit nebo zvýšit. Podobnou technikou je bandwith on time of day (šířka pásma během dne), která poskytuje přídavnou kapacitu ve specifikovaném čase během dne. Systém Bandwith on Demand je velmi výhodný pro satelitní komunikaci, protože dokáže efektivněji využít prostředky pro komunikaci. Stále více operátorů plánuje použití satelitních systémů, protože mají pokrytí po celém světě a můžou tak být využity pro vytvoření vysokorychlostních spojení. 37-1

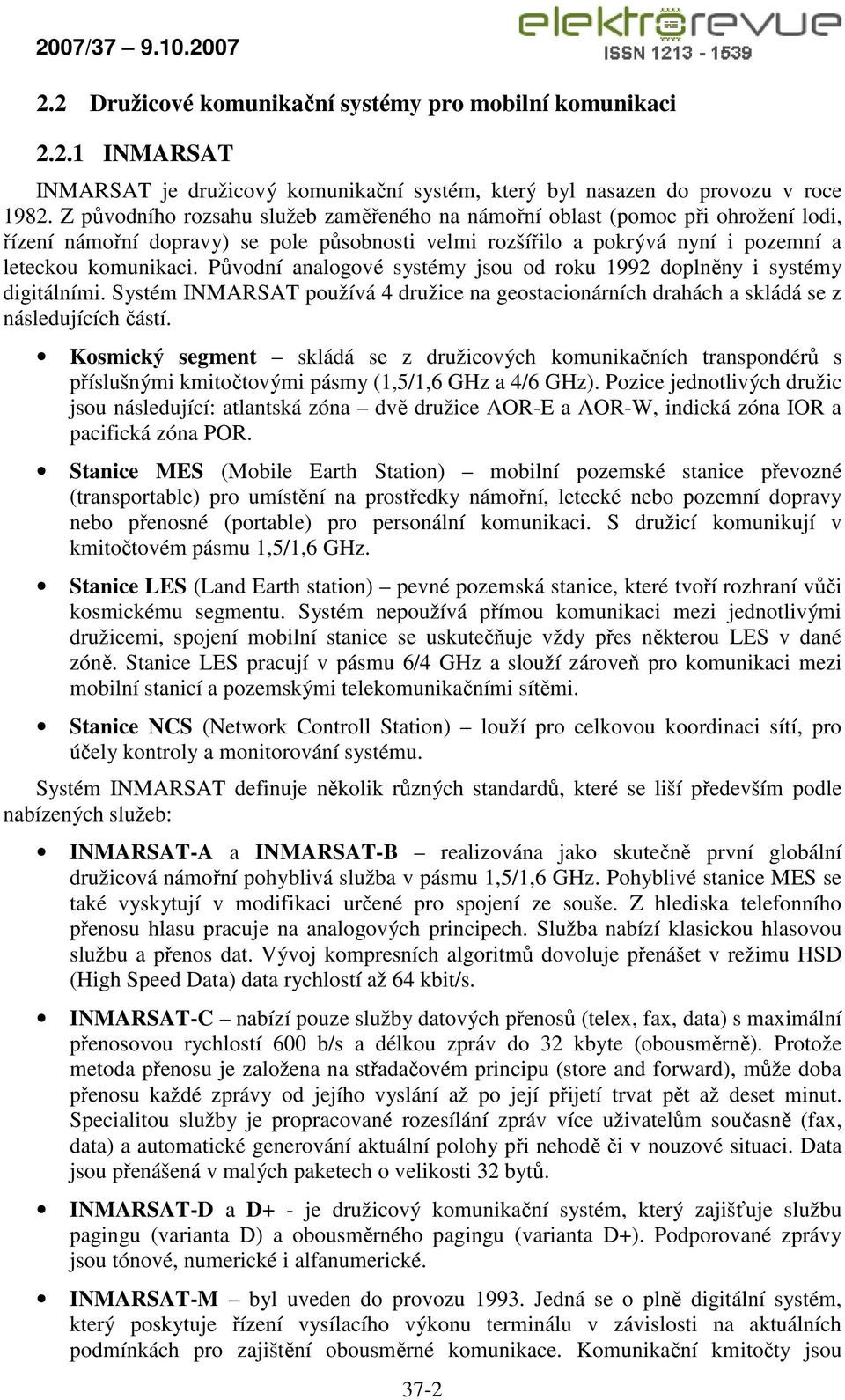

2 2.2 Družicové komunikační systémy pro mobilní komunikaci INMARSAT INMARSAT je družicový komunikační systém, který byl nasazen do provozu v roce Z původního rozsahu služeb zaměřeného na námořní oblast (pomoc při ohrožení lodi, řízení námořní dopravy) se pole působnosti velmi rozšířilo a pokrývá nyní i pozemní a leteckou komunikaci. Původní analogové systémy jsou od roku 1992 doplněny i systémy digitálními. Systém INMARSAT používá 4 družice na geostacionárních drahách a skládá se z následujících částí. Kosmický segment skládá se z družicových komunikačních transpondérů s příslušnými kmitočtovými pásmy (1,5/1,6 GHz a 4/6 GHz). Pozice jednotlivých družic jsou následující: atlantská zóna dvě družice AOR-E a AOR-W, indická zóna IOR a pacifická zóna POR. Stanice MES (Mobile Earth Station) mobilní pozemské stanice převozné (transportable) pro umístění na prostředky námořní, letecké nebo pozemní dopravy nebo přenosné (portable) pro personální komunikaci. S družicí komunikují v kmitočtovém pásmu 1,5/1,6 GHz. Stanice LES (Land Earth station) pevné pozemská stanice, které tvoří rozhraní vůči kosmickému segmentu. Systém nepoužívá přímou komunikaci mezi jednotlivými družicemi, spojení mobilní stanice se uskutečňuje vždy přes některou LES v dané zóně. Stanice LES pracují v pásmu 6/4 GHz a slouží zároveň pro komunikaci mezi mobilní stanicí a pozemskými telekomunikačními sítěmi. Stanice NCS (Network Controll Station) louží pro celkovou koordinaci sítí, pro účely kontroly a monitorování systému. Systém INMARSAT definuje několik různých standardů, které se liší především podle nabízených služeb: INMARSAT-A a INMARSAT-B realizována jako skutečně první globální družicová námořní pohyblivá služba v pásmu 1,5/1,6 GHz. Pohyblivé stanice MES se také vyskytují v modifikaci určené pro spojení ze souše. Z hlediska telefonního přenosu hlasu pracuje na analogových principech. Služba nabízí klasickou hlasovou službu a přenos dat. Vývoj kompresních algoritmů dovoluje přenášet v režimu HSD (High Speed Data) data rychlostí až 64 kbit/s. INMARSAT-C nabízí pouze služby datových přenosů (telex, fax, data) s maximální přenosovou rychlostí 600 b/s a délkou zpráv do 32 kbyte (obousměrně). Protože metoda přenosu je založena na střadačovém principu (store and forward), může doba přenosu každé zprávy od jejího vyslání až po její přijetí trvat pět až deset minut. Specialitou služby je propracované rozesílání zpráv více uživatelům současně (fax, data) a automatické generování aktuální polohy při nehodě či v nouzové situaci. Data jsou přenášená v malých paketech o velikosti 32 bytů. INMARSAT-D a D+ - je družicový komunikační systém, který zajišťuje službu pagingu (varianta D) a obousměrného pagingu (varianta D+). Podporované zprávy jsou tónové, numerické i alfanumerické. INMARSAT-M byl uveden do provozu Jedná se o plně digitální systém, který poskytuje řízení vysílacího výkonu terminálu v závislosti na aktuálních podmínkách pro zajištění obousměrné komunikace. Komunikační kmitočty jsou 37-2

3 shodné se systémem INMARSAT-A. Používá poměrně malé mobilní stanice MES, které umožňují přenos hovoru, dat a faxových zpráv s maximální přenosovou rychlostí 2400 b/s. INMARSAT-miniM nabízí mobilní družicovou komunikace pro hovor a přenos dat stejně jako INARSAT-M. Ke svému provozu využívá družic 3. generace, které umožňují provoz v úzkých svazcích (spotbeam) s vyšším vyzářeným výkonem na družicích INMARSAT-E systém je konstruován jako elektronický námořní maják a nenabízí jiné telekomunikační služby IRIDIUM Iridium je družicový globální digitální personální komunikační systém, ve kterém uživatelé používají příruční mobilní stanice, které komunikují se soustavou 66 družic na oběžné dráze LEO. Zajímavou vlastností systému Iridium je zpracování signálu na palubě družice (kromě kmitočtového přeložení a výkonového zesílení zde dochází i mezidružicové komunikaci. Systém zajišťuje hlasové i datové přenosy, paging a určení polohy. Obr. 1: Struktura systému Iridium Za předpokladu přímé viditelnosti mezi mobilní stanicí a družicí systém zjišťuje pokrytí prakticky celého zemského povrchu. Hlavním tvůrcem tohoto systému je společnost Motorola, která měla na starost jeho vývoj. První družice byly na oběžnou dráhu vyneseny v roce 1997, projekt byl spuštěn v roce Systém se skládá z kosmického segmentu, uživatelského segmentu, regionálních pozemských stanic a řídicího segmentu. Kosmický segment družice jsou umístěny ve výšce 780 km nad zemským povrchem na šesti orbitálních drahách v seskupení po jedenácti. Jedna váží 689 kg a kolem Země oběhne za 100 minut a 28 sekund. Každá družice Iridium má čtyři antény pro mezidružicové spoje, aby mohl být provoz směrován na družici, která je před ní a za ní na téže oběžné dráze, jakož i na sousední družice v přilehlých orbitálních rovinách. 37-3

4 Tab. 1: Kmitočtová pásma používaná systémem Iridium Komunikující strany Pásmo Mobilní stanice družice ,5 MHz (pásmo L) Družice mobilní stanice ,5 MHz (pásmo L) Regionální pozemská stanice družice Družice regionální pozemská stanice Mezidružicové spoje 29,1-29,3 GHz (pásmo Ka) 19,4-19,6 GHz (pásmo Ka) 23,18-23,38 GHz (pásmo Ka) Uživatelský segment mobilní stanic v systému Iridium může být různého provedení. Především se jedná o přenosné mobilní stanice, dále existují mobilní stanice pro umístění na vozidla a specializované stanice pro použití na palubě letadla nebo lodi. Mobilní stanice umožňují hlasovou komunikaci (vokodér Motorola přenosová rychlost 2,4 nebo 4,8 kbit/s) a přenos dat rychlostí 2,4 kbit/s.v případě přístupu k internetu v současné době Iridium nabízí využití vlastní přístupové brány a zvýšení přenosové rychlosti pomocí komprese až na 10 kbit/s. Pro využívání pagingové komponenty Iridum je samozřejmě nutností pagingový přijímač Iridium. Regionální pozemské stanice tyto stanice nekomunikují s mobilními stanicemi přímo, ale přes družice. Úkolem těchto stanic je především sledování pohyby účastníka, řízení komunikace a zajištění komunikace mezi sítí Iridium a ostatními (pozemskými nebo družicovými) sítěmi. Řídicí segment řídicí centrum Iridium má na starost údržbu, detekci a opravy poruch, diagnostiku družic a veškeré činnosti spojené s administrativou a zpoplatňováním služeb GLOBALSTAR Systém Globalstar zajišťuje družicové personální komunikační služby z jakéhokoliv bodu na povrchu Země s výjimkou polárních oblastí. Dráhy družic jsou optimalizovány tak, aby zajistily co nejvyšší dostupnost svých služeb v oblasti mezi 70 stupni jižní šířky a 70 stupni severní šířky. Systém vyvinuly především společnosti Loral a Qualcomm, dnes se na jeho podpoře podílí více společností. Stejně jako ostatní systémy družicové komunikace lze i tento rozdělit na kosmický segment, uživatelský segment a regionální pozemské stanice. 37-4

5 Obr. 2: Struktura systému Globalstar Kosmický segment používá soustavu 48 družic (+ další 4 záložní) obíhajících v osmi rovinách na oběžných drahách LEO. Družice mají hmotnost 462 kg a jsou umístěny ve výšce 1400 km nad zemským povrchem. Kromě kmitočtové konverze a zesílení výkonu se na palubě družice neprovádí žádné zpracování signálu, jednotlivé družice mezi sebou nekomunikují a veškerý provoz jde přes regionální pozemské stanice. V následující tabulce jsou uvedena kmitočtová pásma používaná systémem Globalstar. Tab. 2: Kmitočtová pásma používaná systémem Globalstar Komunikující strany Pásmo Mobilní stanice družice ,5 MHz (pásmo L) Družice mobilní stanice 2483, MHz (pásmo S) Regionální pozemská stanice družice 6,875-7,055 GHz (pásmo C) Družice regionální pozemská stanice 6,875-7,055 GHz (pásmo C) Mezidružicové spoje žádné Uživatelský segment V systému Globalstar se používají tři typy uživatelských stanic: Přenosná ruční stanice: Velice podobná stanice jako mobilní stanice v systému GSM. Může být v provedení pouze pro systém Globalstar nebo může být dvoumódová v provedení pro Globalstar a GSM, CDMA nebo AMPS. Mobilní uživatelská stanice: Tato jednotka je připevněna na vozidle a skládá se z ruční jednotky vložené do adaptéru ve vozidle. Tyto stanice mají vyšší zisk antény a opět mohou existovat v dvoumódové varianty. 37-5

6 Pevná uživatelská stanice: Tyto stanice mají funkce ekvivalentní mobilním uživatelským stanicím krom toho, že zisk antény a vysílaný výkon může být ještě vyšší. Všechny uživatelské stanice systému Globalstar využívají pro identifikaci uživatelů SIM kartu. V případě dvoumódových stanic se stanice může přihlásit do lokálního celulárního systému a komunikovat za nižší cenu. Jestliže se toto přihlášení z nějakého důvodu nepodaří, stanice se přihlásí k systému Globalsatr. Regionální pozemské stanice důvodu absence přímé komunikace mezi jednotlivými družicemi plní tuto funkci regionální pozemské stanice a i komunikace mezi dvěmi mobilními stanicemi tak vždy částečně probíhá přes fixní pozemskou síť. Sytém je samozřejmě navržen tak, aby byla umožněna spolupráce s veřejnými pozemními sítěmi PSTN, mobilními sítěmi PLMN a dalšími komunikačními sítěmi, což je dalším úkolem těchto pozemských stanic. Poloměr plochy regionu, který má na starost regionální pozemská stanice se mění se zeměpisnou šířkou od asi 200 km při zeměpisné šířce 15 stupňů po 5000 km pro vyšší zeměpisné šířky. Stanice tak jsou instalovány hustěji poblíž rovníku a v oblastech s vysokou intenzitou provozu. Stanice má několik (typicky 4) antén pro sledování družic, pracuje bez obsluhy a je monitorována z řídicího centra provozovatele systému SPCC (Service Provider Control Centre) THURAYA Duální mód systému Thuraya integruje pozemní a družicové služby. Rozšiřující se hranice poskytovatelů umožňují zákazníkům pohyb po obrovské oblasti bez omezení služeb a chybovosti. Mobilní služby systému Thuraya jsou ideální pro telefonní služby v oblastech, které jsou nedostatečně pokryty telefonními operátory. Systém Thuraya dále poskytuje možnost nepřetržitého připojení k internetu po celém světě prostřednictvím služby GmPRS (Geo Mobile Radio Service). Nabízí také vysokorychlostní datové připojení prostřednictvím ThurayaDSL. Tato řešení je velmi výhodné pro vládní úřady, společnosti, ale také pro individuální zákazníky, kteří kladou nároky na vysokou rychlost připojení. Systém se skládá ze tří segmentů: kosmický segment se skládá ze dvou družic umístěných na Geo-synchronním orbitu s inklinací 6,3 a pozici 44 E a 28,5 E. Na družici je umístěna anténa o průměru 12,25 m se službou zpracování na palubě (on-board digital signal processing). pozemní segment zahrnuje primární bránu a regionální brány. Primární brána je umístěna v Sharjah (UAE) a zodpovídá za funkčnost celé sítě. Primární brána také zahrnuje řízení družic. Jednotlivé regionální brány jsou budovány v různých zemích podle potřeby. Jsou navrhnuty tak, aby zahrnovali rozhraní pro komunikaci s jinými bránami systému Thuraya a pro komunikaci s jinými veřejnými sítěmi. uživatelský segment obsahuje pozemní uživatelské terminály, které osahují rozhraní pro komunikaci se satelitními systémy. Thuraya nabízí mobilní, dopravní a pevné terminály. Thuraya poskytuje hlasové, faxové, datové a lokační služby (GPS). 37-6

7 Tab. 3: Kmitočtová pásma a rychlost datového přenosu systému Orbcomm Komunikující strany Pozemní stanice-družice (uplink) Družice pozemní stanice (downlink) Uživatelská přenosová rychlost (uplink) Uživatelská přenosová rychlost (downlink) Pásmo ,9 MHz MHz a 700,05 400,15 MHz 2,4 kb/s 4,8 kb/s ORBCOMM Systém Orbcomm poskytuje datové komunikační služby prostřednictvím dvoucestných satelitních systémů. Tyto systémy jsou navrhnuty pro poskytnutí tzv. near-real-time a store-and-forward komunikace pro obousměrnou komunikaci pevných i mobilních zařízení. Systém se skládá ze tří segmentů: kosmický segment se skládá ze 30 družic v různých orbitálních drahách mezi 435 a 550 mílemi nad zemí. pozemní a řídící segment je složen ze 13 pozemních stanic, které přijímají a vysílají signál k družicím a 5 řídících center, které zpracovávají zprávy o komunikaci pozemskými stanicemi a družice a mezi pozemskými komunikačními sítěmi pro přenos dat firemních, uživatelských a řídících kontrolních center. uživatelský segment se skládá z uživatelských komunikačních zařízení používaných mezi koncovými uživateli pro příjem a vysílání zpráv mezi uživatelskými stanicemi a satelity Pro většinu aplikací využívající systém, jsou data generována koncovými uživatelskými aplikacemi přenášena k uživatelskému komunikačnímu zařízení, které upraví data a přenáší je k družicím. Data jsou prostřednictvím družic směrována k další pozemské bráně. Uvnitř řídící brány jsou data zpracována a odeslána k cíli, kterým může být jiná uživatelská stanice, firemní řídící systém, osobní nebo firemní ová adresa, pager nebo telefon. Obr. 3: Struktura komunikačního řetězce systému Orbcomm Jestliže je družice v dosahu, připojí se k ní pozemní řídící stanice a data jsou ihned odesílána k cíli. Tento mód se nazývá near-real-time mód. Pokud však není družice v dosahu řídící pozemní stanice, pak je družice přepnuta do store-and-forward módu a data jsou uložena, dokud není v dosahu příslušná stanice. Automatické přepínání mezi oběma 37-7

8 módy umožňuje využívat satelitní služby bez ohledy na zeměpisnou polohu uživatelského zařízení. Data můžou být přenášena v různých formátech. Nastavení komunikace zahrnuje privátní a veřejné sítě jako je internet, telefonní sítě společností aj. Data můžou být tedy posílána přes standardní ový protokol, internetový protokol v HTML nebo XML formátu. Systém zajišťuje použitím vyspělých technologií možnost použití mezinárodních standardů pro elektronickou poštu a webové technologie. Tab. 4: Kmitočtová pásma a rychlost datového přenosu systému Orbcomm Komunikující strany Pozemní stanice-družice (uplink) Družice pozemní stanice (downlink) Uživatelská přenosová rychlost (uplink) Uživatelská přenosová rychlost (downlink) Pásmo ,9 MHz MHz 700,05 400,15 MHz 2,4 kb/s 4,8 kb/s VSAT VSAT (Very Small Aperture Terminal) je obousměrný satelitní systém s velikostí antén menších než 3 m (typicky se rozměry pohybují od 0,75m do 1,2m). Datový tok se pohybuje od nízkých rychlostí až po 4 Mb/s. Družice VSAT přenáší data z pozemních stanic do jiných pozemních stanic nebo do hlavní pozemní stanice HUBu. VSAT se využívá nejčastěji pro přenos dat s malou přenosovou rychlostí (transakce kreditními kartami, RFID data, VoIP, video data) nebo data s velkou přenosovou (satelitní připojení na vzdálených místech, VoIP, video data). VSAT technologii využívají společnosti HughesNet, StarBand a WindBlue v USA a Bluestream, SatLynx a Technologie Satelitarne v Evropě. Topologie sítě VSAT jsou tyto: hvězdicová topologie obecná topologie kombinace hvězdicové a obecné topologie 37-8

9 2.2.7 UMTS Obr. 4: Struktura sítě VSAT UMTS Universal Mobile Telecommunication Systém je systém třetí generace (3G) pro mobilní komunikaci. UMTS byl koncipován jako nástupník systému GSM. UMTS používá pro přístup W-CDMA (Wideband Code Division Multiple Access) a je standardizován organizací 3GPP. Je evropským standardem, který splňuje požadavky ITU IMT-2000 pro mobilní buňkové sítě třetí generace. Mnohonásobný přístup pomocí W-CDMA u UMTS může být dále kombinován s TDMA (Time Division Multiple Access) a FDMA (Frequency Division Multiple Access). UMTS je rozděleno na pozemní část a družicovou část: S-UMTS (Satellite UMTS) družicová pohyblivá služba T-UMTS (Terrestrial UMTS) pohyblivá služba tedy běžné UMTS Kmitočtový plán: Párové kmitočty (FDD) MHz uplink (Rx) a MHz downlink (Tx) Nepárové kmitočty (TDD) MHz a MHz (Síť T-Mobile v Česku) Družicové párové kmitočty MHz a MHz Evropský telekomunikační institut specifikuje standard pro družicovou část (S-UMTS). Družicová část umožňuje vytvoření sítě, která poskytne přístup k multimediální bezdrátové síti na celém světě. Z důvodu propojení pozemních a satelitních systémů je zapotřebí standartizovat komunikační protokoly. 37-9

10 Obr. 5: Obecný pohled na strukturu sítě UMTS 3. ICO (dříve označovaný Inmarsat P) V globálním systému ICO je použito dvanáct družic uspořádaných do dvou orbitálních rovin skloněných vůči rovníku o 45. Dráhy jsou typu MEO s družicemi ve výšce přibližně km. Doba oběhu družice je asi šest hodin a každá družice je vidět ze kteréhokoliv bodu na Zemi po dobu asi 20 min. Pro dosažení nepřerušené komunikace je nezbytné předávání mezi družicemi a mezi bodovými svazky družice, podobně jako v systémech IRIDIUM a GLOBALSTAR. Komunikace družic s pozemskými stanicemi probíhá v kmitočtovém pásmu 5 GHz / 6GHz, s mobilními uživatelskými stanicemi v pásmu MHz / MHz, použita je technologie CDMA Odyssey TRW Tento systém je vyvíjen společností TRW Space and Electronic Group. Architektura sítě bude tvořena 12 družicemi na orbitálních drahách MEO ve výšce km. Systém používá techniku mnohonásobného přístupu CDMA a pracuje v pásmech 20GHz / 30GHz a ,5 MHz / 2483, MHz. Mezi poskytované služby patří hlasová komunikace a přenos dat, další služby nejsou vyloučeny Ostatní V současné době již existuje nebo je ve fázi příprav mnoho dalších družicových telekomunikačních systému, pro úplnost jsou zde uvedeny alespoň názvy některých z nich: Elipso, LEO One, Celertri, VITASAT, Leostat, Faisat, Starsys, ECCO 37-10

11 3.2 Poskytovatelé satelitního připojení Eutelsat Eutelsat S.A. je francouzská společnost, která je hlavním satelitním operátorem v Evropě pro obrazové a datové služby a jedna ze tři nejlepších poskytovatelů pevných satelitních služeb na světě (Fixed Satelite Services FSS). Umožňuje vysokorychlostní přístup k informacím miliónům domácností po celém světě. Vytvořili flexibilní a velmi výkonné řešení pro připojení firem ve více než 150 zemích na celém světě. Společnost využívá 23 družic (z nichž 19 má ve svém vlastnictví) poskytující dostatečnou kapacitu přenosových linek operátorům, kteří poskytují jejich zákazníkům televizní a rádiové služby. Satelity Eutelsat pokrývají celou Evropu, střední východ, Afriku, Indii, větší část Asie a Amerického kontinentu z více než 18 pozic na geostacionárních drahách. Družice využívá přes 2100 televizních a 970 rádiových stanic pro více než 120 milionů pevně nebo satelitně připojených domácností. Eutelsat slouží pro televizní a rádiové služby, vytvoření firemních sítí, mobilní komunikaci, internetové připojení a další aplikace Intelsat Intelsat (The International Telecommunications Satellite Organization) je největším komerčním poskytovatelem satelitních služeb na světě. Jejími zákazníky jsou vedoucí telekomunikační společnosti, mezinárodní korporace, internetoví poskytovatelé služeb, poskytovatele multimediálních služeb, úřady a vládní organizace. Poskytuje např. připojení pro Bílý dům v USA nebo Kreml v Rusku. Společnost poskytuje připojením zákazníků z více než 200 zemí světa. Intelsat vlastní 51 satelitů na světě a společně s PanAmSat poskytuje přístup k televiznímu vysílání v severní Americe a po celém světě poskytuje přístup k datovým službám pro domácnosti i firmy. Obr. 6: Rozmístění a pokrytí satelity INTELSAT 37-11

12 3.2.3 SES Astra SES ASTRA provozuje satelitní systém ASTRA (ASTRA Satellite System) s komplexní nabídkou vysílacích a širokopásmových řešení pro zákazníky v Evropě i mimo ni. Společnost ASTRA šíří televizní a rozhlasové programy pro miliony domácností a zajišťuje připojení k internetu a síťovým službám pro státní orgány, velké společnosti, malé a střední podniky i jednotlivé domácnosti. Společnost ASTRA sídlí v lucemburském Betzdorfu, odkud zajišťuje centralizované funkce, jako například provoz raket a vynesení komerčního nákladu, nepřetržitou (24x7) technickou pomoc a společné činnosti. Kromě toho pobočky společnosti na významných trzích v Evropě zabezpečují prodej služeb a marketingovou podporu. ASTRA je součástí skupiny SES, což je rodina provozovatelů satelitů a poskytovatelů síťových služeb, které společně zajišťují globální celosvětový dosah. Mediální řešení ASTRA spočívá v zajištění dostupnosti obsahu pro širokou veřejnost spolehlivým způsobem a s vysokou mírou kvality. Dávají dohromady vše pro pokrytí Evropského trhu pomocí přímého vysílání do domácností a kabelových rozvodů a také pomocí nově vznikajících platforem, jako jsou mobilní sítě. Dále nabízí zajištění širokopásmového přístupu pro firmy, vytvoření firemních sítí i spojení point-to-point. SES Astra taktéž poskytuje zázemí pro národní i nadnárodní instituce jako např. EU, NATO, OSN a jejich agentury a také pro státem vlastněné podniky. Obr. 7: Frekvenční pokrytí družicemi ASTRA 4. Závěr Družicové komunikační systémy jsou v současné době velmi perspektivním odvětvím pro rozvoj mobilní komunikace. Většina systémů vznikala z důvodu nemožnosti pokrytí některých částí země (např. pro rybáře na lodích) a postupem času se rozvinuli v systémy nabízející mnohostranné využití, což dokazuje výčet jednotlivých systému a popis jimi nabízených služeb. Mobilní satelitní systémy lze využít pro připojení k internetu, přenos digitální televize, rádia, datový přenos, telefonní spojení, fax, vytvoření podnikových sítí aj. Každý ze systémů je tvořen kosmickým segmentem, pozemním segmentem a uživatelským segmentem. Podle účelu jsou tyto jednotlivé části uzpůsobeny pro dané využití. Přenosové rychlosti nedosahují takových hodnot, které jsou využívány pro pozemní komunikaci. To je však způsobeno především rušivými vlivy, které se vyskytují na přenosové cestě mezi pozemními stanicemi a družicemi. Při nízkých přenosových rychlost lze dosáhnout většího odstupu signál/šum

13 5. Literatura [1] EUTELSAT [online] [cit ]. Dostupný z WWW: < [2] INTELSAT [online] [cit ]. Dostupný z WWW: < [3] IMARSAT [online] [cit ]. Dostupný z WWW: < [4] NAVISAT Stadler [online] [cit ]. Dostupný z WWW: < [5] THURAYA [online] [cit ]. Dostupný z WWW: < [6] ORBCOMM [online] [cit ]. Dostupný z WWW: < [7] AUSTRALIAN SATELLITE SERVICES [online] [cit ]. VSAT Dostupný z WWW: < [8] WORLD SATPHONE [online] [cit ]. Dostupný z WWW: < [9] SES Astra [online] [cit ]. Dostupný z WWW: < [10] SHELDON, T. Linktionary [online] [cit ]. Bandwidth on Demand. Dostupný z WWW: < [11] WIKIPEDIE Otevřená encyklopedie [online] [cit ]. Dostupný z WWW: < [12] WIKIPEDIE The Free Encyklopedia [online] [cit ]. Dostupný z WWW: < [13] LARSEN, E., SOERENSEN, T., EVENSTAND, O. Telemedicine via Satellite Services. Dostupný z: < f >, 2000, ESA. [14] WALKE, B. Satelite-UMTS Specification of Protocols and Traffic Performance Analysis. Aachener Beitrager zur Mobil- und Telekommunikation, 2005, ISBN
