1 POČÍTAČOVÁ GRAFIKA VEKTOROVÁ GRAFIKA POKROČILEJŠÍ ČINNOSTI

2 MALOVÁNÍ HODIN Naším úkolem bude namalovat nástěnné hodiny.

3 VODÍCÍ LINKY Vodící linky umožňují přesné umístění kreslených objektů. Není nutné přesně umístit kurzor, pokud budeme blízko vodící linky nebo průsečíku vodících linek, kurzor se přesune do tohoto bodu.

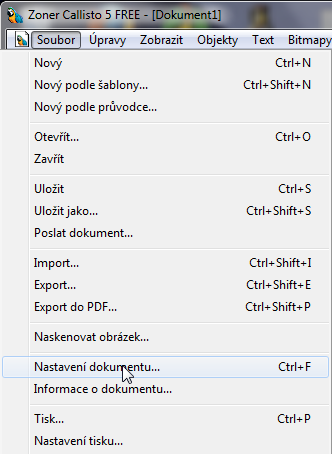

4 VODÍCÍ LINKY Vodící linky nastavíme v nástroji Soubor Nastavení dokumentu

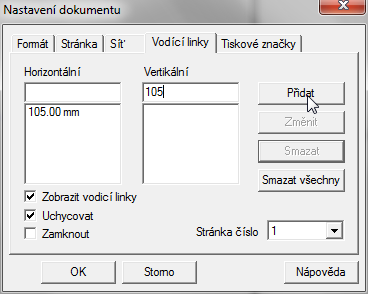

5 VODÍCÍ LINKY Na kartě Vodící linky provedeme postupné nastavení vodících linek. Každou linku je třeba potvrdit klepnutím na tlačítko Přidat. Svislá vodící linka tvoří osu papíru.

6 VODÍCÍ LINKY Na papíru se objevily nastavené vodící linky Po zaškrtnutí políčka Zamknout nebude možné polohu vodících linek změnit

7 VYTVOŘENÍ HODIN Vybereme volbu kreslení Ze středu Zvolíme nástroj Kružnice

8 VYTVOŘENÍ HODIN Klepneme kurzorem do průsečíku vodících linek, v tomto průsečíku bude střed kružnice Klepnutí umožní zadat přesné rozměry kružnice Zapíšeme výšku i šířku kružnice 200 mm (průměr kružnice)

9 HODINY OKRAJ CIFERNÍKU Tento postup opakujeme ještě dvakrát. Další kružnice mají průměr 180 mm a 160 mm.

10 HODINY OKRAJ CIFERNÍKU Přepneme na nástroj Výběr a editace objektů Klepnutím označíme největší kružnici

11 HODINY OKRAJ CIFERNÍKU Zobrazíme galerii Výplň a nastavíme vhodné hodnoty Typ výplně Lineární Nastavíme přechod barev výplně. Úhel výplně 45 (vytvoří tak dojem osvětlení šikmo z boku Zde můžeme nastavit i složitější způsoby výplně Nastavíme vhodný počet odstínů v přechodu Nakonec všechny změny potvrdíme

12 HODINY OKRAJ CIFERNÍKU Ostatní dvě kružnice mají bílou výplň a tu nejspodnější zakrývají Zrušíme černou linku na okraji. Pravým tlačítkem myši klepneme na ikonu bez barvy

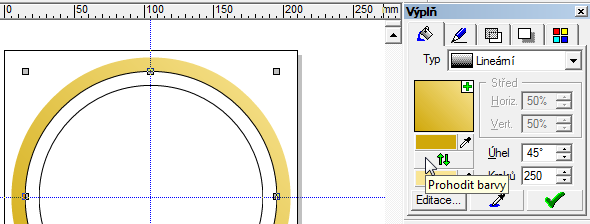

13 HODINY OKRAJ CIFERNÍKU Označíme střední kruh Prohodíme pořadí barev výplně, získáme tak prostorový efekt.

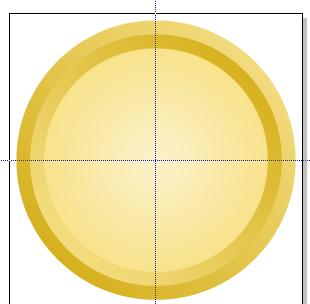

14 HODINY CIFERNÍK K vyplnění plochy ciferníku použijeme velmi světlé odstíny a kruhovou výplň

15 HODINY CIFERNÍK Nezapomínáme zrušit černé linky na okrajích kruhů!

16 HODINY STUPNICE Pro nakreslení minutových značek potřebuje pomocnou kružnici. Její průměr zvolíme 140 mm U kružnice nastavíme černou linku na okraji

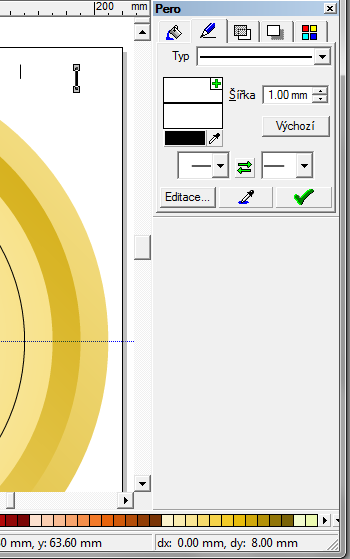

17 HODINY STUPNICE Použijeme lupu a obrázek si zvětšíme Nakreslíme dvě svislé čáry. 1. čára má délku 5 mm, 2. čára je dlouhá 8 mm a má nastavenou šířku 1 mm. Délku čar kontrolujeme na stavovém řádku. Aby čára byla svislá musí být dx: 0.00 mm

18 HODINY STUPNICE Přidržíme klávesu Shift a klepnutím označíme kratší úsečku Zvolíme nástroj Výběr objektů a označíme pomocnou kružnici.

19 HODINY STUPNICE Zvolíme nástroj Vícenásobné kopírování Po křivce

20 HODINY STUPNICE Nastavíme počet kopií 60 počet minutových značek Zaškrtneme políčko Otáčet objekty podle křivky

21 HODINY STUPNICE Na pomocné kružnici se objevilo 60 minutových značek

22 HODINY STUPNICE Stejný postup zopakujeme pro hodinové značky. Protože hodinová značka je o 3 mm delší než minutová, musíme nejprve pomocnou kružnici zmenšit o 3 mm. Když bychom měli jiné délky pomocných čárek, zmenšovali bychom o rozdíl jejich délek.

23 HODINY STUPNICE Klepnutím označíme pomocnou kružnici

24 HODINY STUPNICE Vybereme galerii Transformace

25 HODINY STUPNICE Zaškrtneme políčko Proporcionálně oba rozměry se budou měnit současně Zmenšíme šířku (a délku) o 3 mm Potvrdíme volbu

26 HODINY STUPNICE Postupujeme stejně jako u minutových značek. Označíme pomocnou kružnici. Přidržíme Shift. Označíme silnější pomocnou úsečku. Zvolíme nástroj Objekty Vícenásobné kopírování Po křivce Počet objektů bude 12.

27 HODINY STUPNICE Vymazáním všech pomocných čar je stupnice dokončena

28 HODINY RAFIČKY Vytvoříme hodinovou a minutovou rafičku. Základem bude kruh, který vytvarujeme do podoby rafičky. Hodinová rafička bude delší a štíhlejší, výchozí kruh bude menší.

29 HODINY RAFIČKY Budeme malovat ze středu Zvolíme nástroj Kružnice Na průsečíku vodících linek bude střed malé kružnice

30 HODINY RAFIČKY Vybereme nástroj Tvarování objektů Výplň a obrys necháme libovolný, po skončení nastavíme výplň černou a bez obrysu

31 HODINY RAFIČKY Klepnutím na ikonu kladívka převedeme kružnici na jednotlivé křivky Pro snazší práci použijeme lupu pro zvětšení obrázku

32 HODINY RAFIČKY Tažením za jeden z koncových bodů křivky změníme tvar rafičky Pohybem po vodící lince zajistíme symetrický tvar rafičky

33 HODINY RAFIČKY 2. Na panelu nástrojů použijeme nástroj Změnit na úsečku 1. Označíme jednu z hran

34 HODINY RAFIČKY Stejně postupujeme i u druhé hrany Nakonec rafičku vybarvíme a zrušíme hraniční čáru

35 HODINY RAFIČKY Při zvoleném nástroji Výběr a editace objektů klepneme dvakrát na rafičku Dvojím poklepáním se objevily značky, které umožňují otáčení objektu

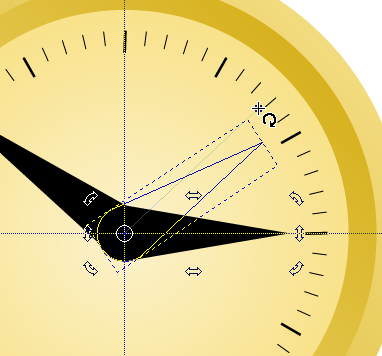

36 HODINY RAFIČKY Střed otáčení přesuneme na průsečík vodících linek Uchopením za rohovou šipku můžeme otáčet objektem

37 HODINY RAFIČKY Hodinovou rafičku vytvoříme obdobně. Základní kružnici uděláme nepatrně větší. Rafička bude kratší.

38 HODINY RAFIČKY Vytvořené rafičky nastavíme na určitý čas

39 HODINY DOKONČENÍ Osu rafiček zakryjeme ozdobným knoflíkem

40 HODINY DOKONČENÍ Po vypnutí vodících linek jsou hodiny dokončeny.

41 ZDROJE Texty Vlastní Ziková, Jana. Zoner Callisto: tipy, efekty, kouzla. Vyd. 1. Praha: Computer Press, ix, 145 s. ISBN Obrázky Vlastní
