KRONOS GUARD NET Obslužný software pro obchůzkový systém v reálném čase Active Guard. Manuál Vydání 0.1 beta Verze SW 1.4

Transkript

1 KRONOS GUARD NET Obslužný software pro obchůzkový systém v reálném čase Active Guard Manuál Vydání 0.1 beta Verze SW 1.4

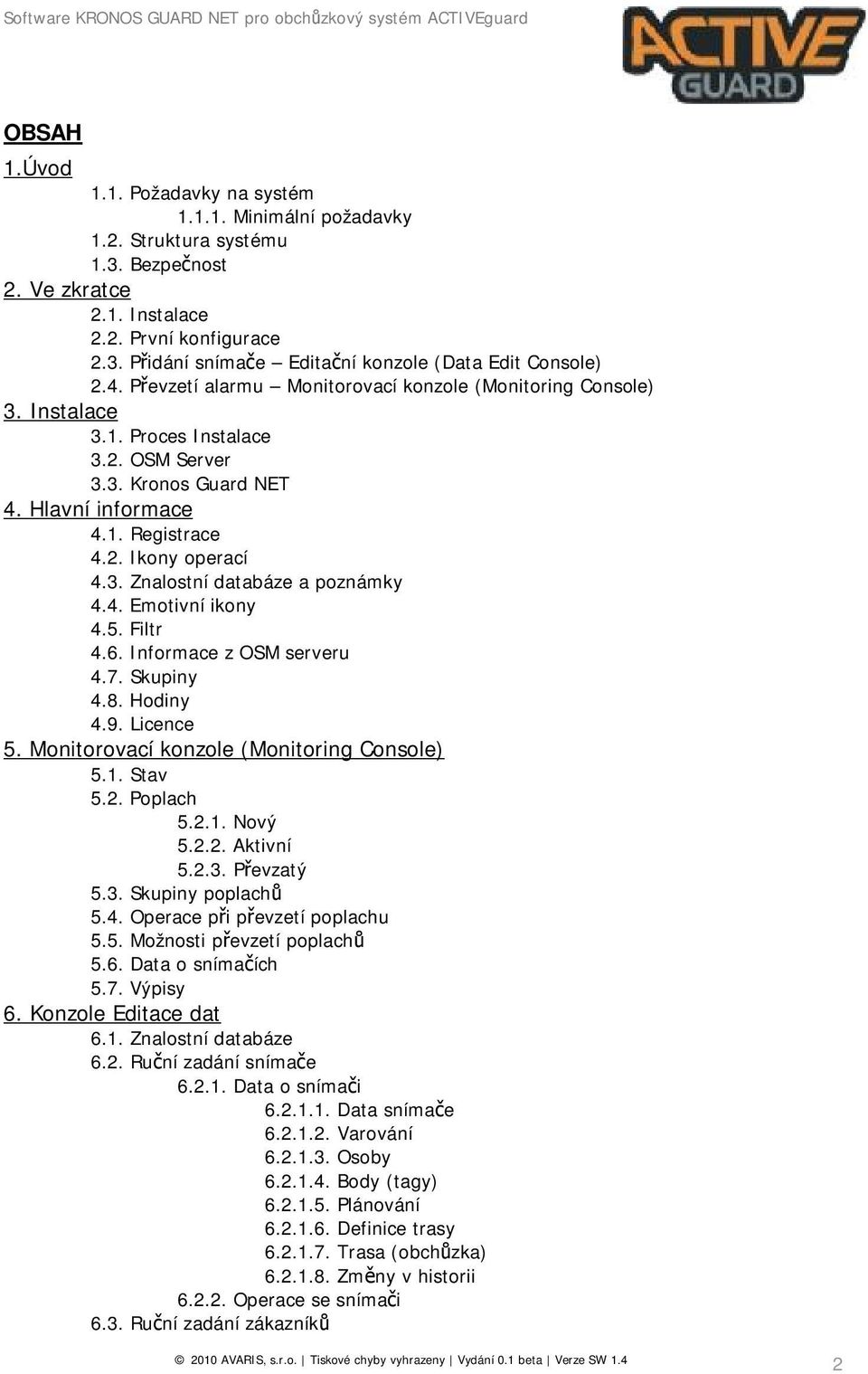

2 OBSAH 1.Úvod 1.1. Požadavky na systém Minimální požadavky 1.2. Struktura systému 1.3. Bezpečnost 2. Ve zkratce 2.1. Instalace 2.2. První konfigurace 2.3. Přidání snímače Editační konzole (Data Edit Console) 2.4. Převzetí alarmu Monitorovací konzole (Monitoring Console) 3. Instalace 3.1. Proces Instalace 3.2. OSM Server 3.3. Kronos Guard NET 4. Hlavní informace 4.1. Registrace 4.2. Ikony operací 4.3. Znalostní databáze a poznámky 4.4. Emotivní ikony 4.5. Filtr 4.6. Informace z OSM serveru 4.7. Skupiny 4.8. Hodiny 4.9. Licence 5. Monitorovací konzole (Monitoring Console) 5.1. Stav 5.2. Poplach Nový Aktivní Převzatý 5.3. Skupiny poplachů 5.4. Operace při převzetí poplachu 5.5. Možnosti převzetí poplachů 5.6. Data o snímačích 5.7. Výpisy 6. Konzole Editace dat 6.1. Znalostní databáze 6.2. Ruční zadání snímače Data o snímači Data snímače Varování Osoby Body (tagy) Plánování Definice trasy Trasa (obchůzka) Změny v historii Operace se snímači 6.3. Ruční zadání zákazníků 2

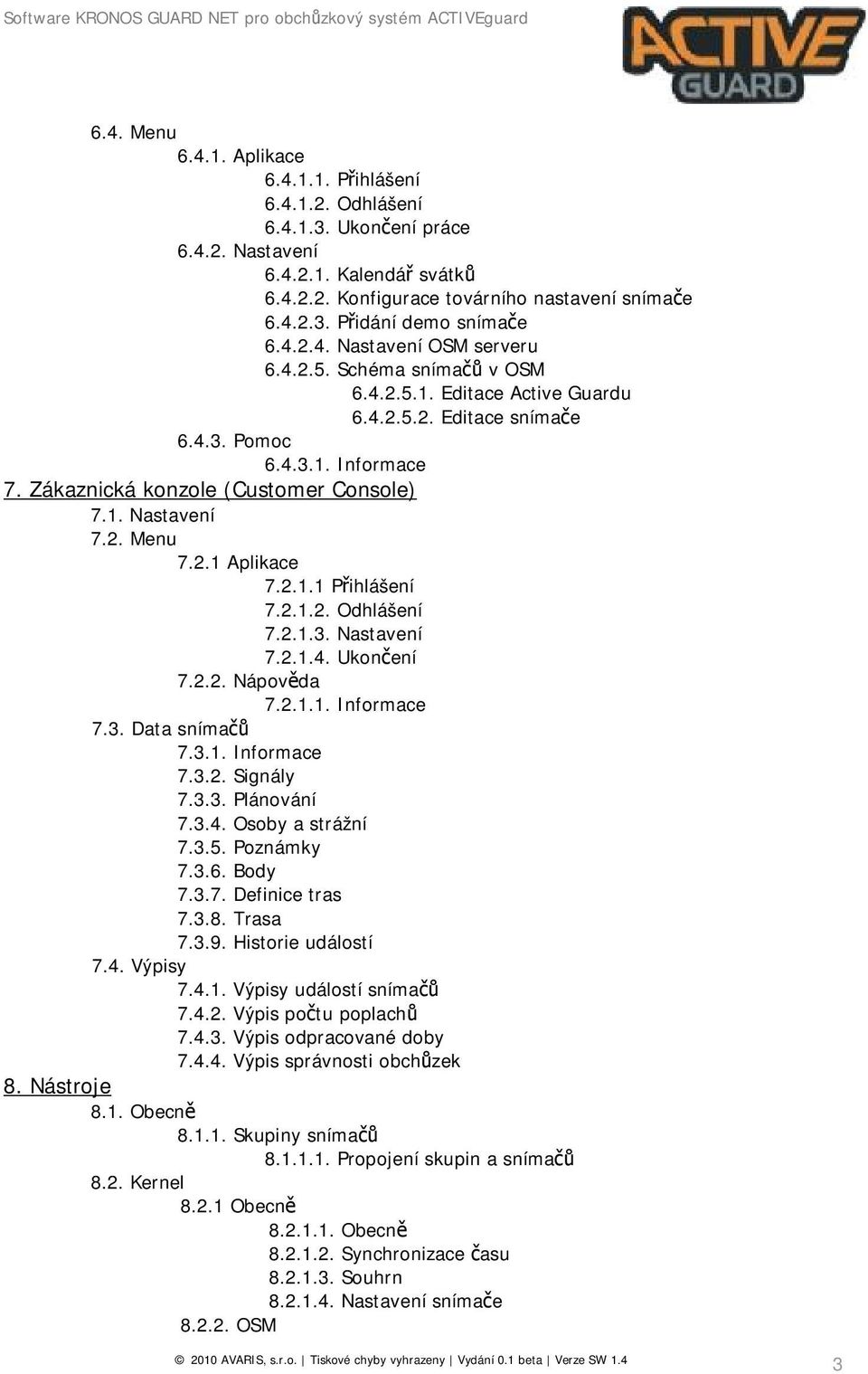

3 6.4. Menu Aplikace Přihlášení Odhlášení Ukončení práce Nastavení Kalendář svátků Konfigurace továrního nastavení snímače Přidání demo snímače Nastavení OSM serveru Schéma snímačů v OSM Editace Active Guardu Editace snímače Pomoc Informace 7. Zákaznická konzole (Customer Console) 7.1. Nastavení 7.2. Menu Aplikace Přihlášení Odhlášení Nastavení Ukončení Nápověda Informace 7.3. Data snímačů Informace Signály Plánování Osoby a strážní Poznámky Body Definice tras Trasa Historie událostí 7.4. Výpisy Výpisy událostí snímačů Výpis počtu poplachů Výpis odpracované doby Výpis správnosti obchůzek 8. Nástroje 8.1. Obecně Skupiny snímačů Propojení skupin a snímačů 8.2. Kernel Obecně Obecně Synchronizace času Souhrn Nastavení snímače OSM 3

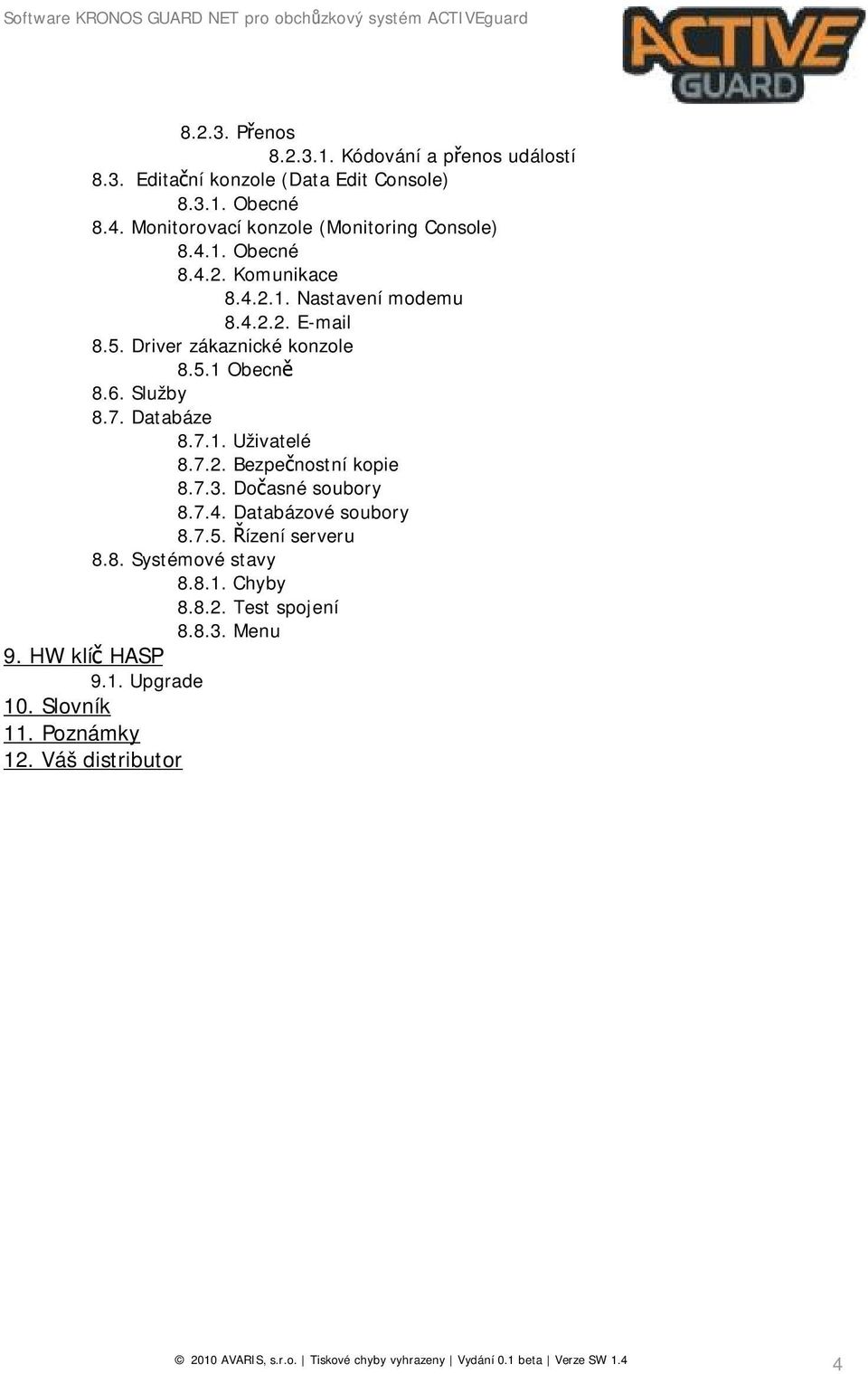

4 Přenos Kódování a přenos událostí 8.3. Editační konzole (Data Edit Console) Obecné 8.4. Monitorovací konzole (Monitoring Console) Obecné Komunikace Nastavení modemu Driver zákaznické konzole Obecně 8.6. Služby 8.7. Databáze Uživatelé Bezpečnostní kopie Dočasné soubory Databázové soubory Řízení serveru 8.8. Systémové stavy Chyby Test spojení Menu 9. HW klíč HASP 9.1. Upgrade 10. Slovník 11. Poznámky 12. Váš distributor 4

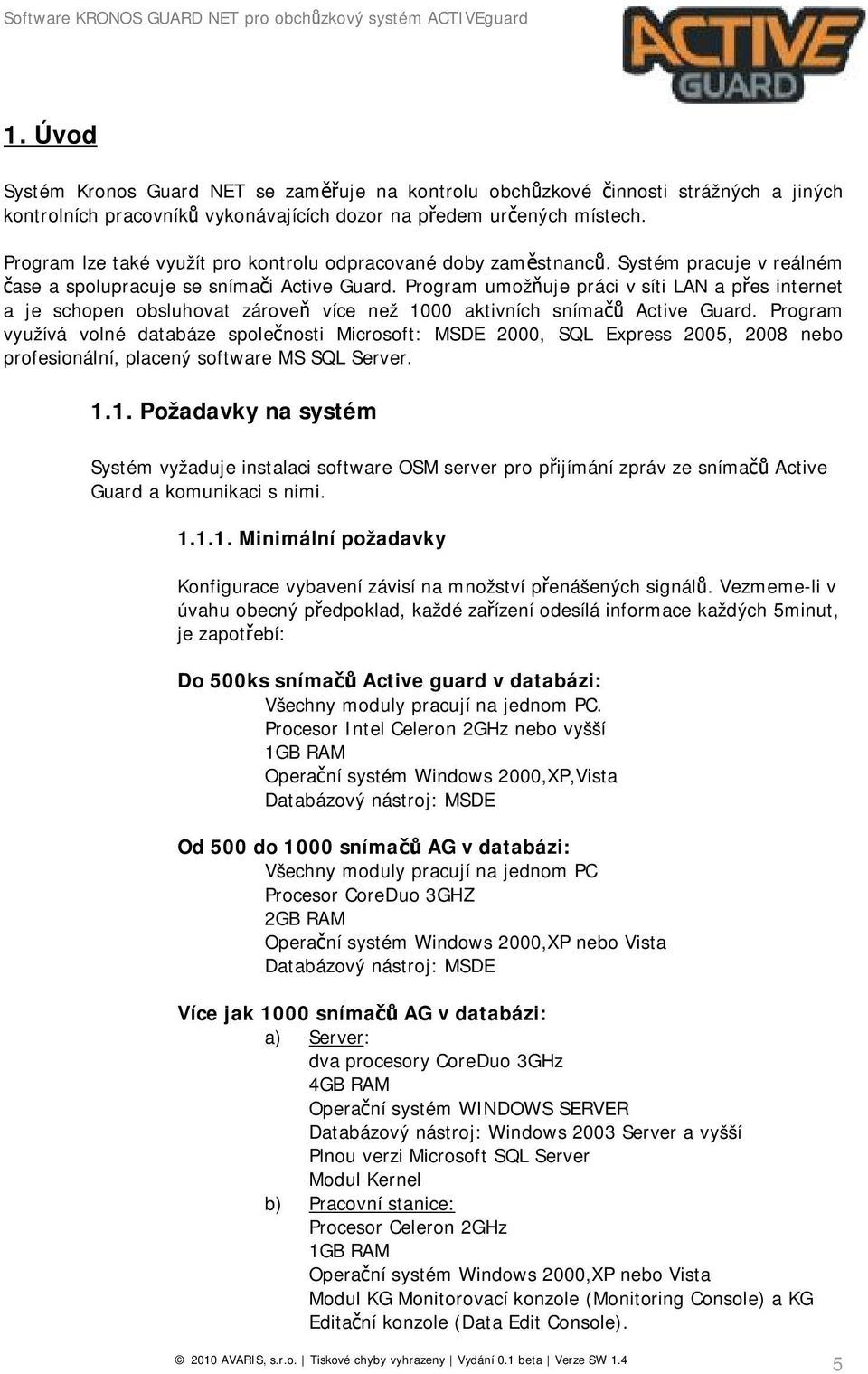

5 1. Úvod Systém Kronos Guard NET se zaměřuje na kontrolu obchůzkové činnosti strážných a jiných kontrolních pracovníků vykonávajících dozor na předem určených místech. Program lze také využít pro kontrolu odpracované doby zaměstnanců. Systém pracuje v reálném čase a spolupracuje se snímači Active Guard. Program umožňuje práci v síti LAN a přes internet a je schopen obsluhovat zároveň více než 1000 aktivních snímačů Active Guard. Program využívá volné databáze společnosti Microsoft: MSDE 2000, SQL Express 2005, 2008 nebo profesionální, placený software MS SQL Server Požadavky na systém Systém vyžaduje instalaci software OSM server pro přijímání zpráv ze snímačů Active Guard a komunikaci s nimi Minimální požadavky Konfigurace vybavení závisí na množství přenášených signálů. Vezmeme-li v úvahu obecný předpoklad, každé zařízení odesílá informace každých 5minut, je zapotřebí: Do 500ks snímačů Active guard v databázi: Všechny moduly pracují na jednom PC. Procesor Intel Celeron 2GHz nebo vyšší 1GB RAM Operační systém Windows 2000,XP,Vista Databázový nástroj: MSDE Od 500 do 1000 snímačů AG v databázi: Všechny moduly pracují na jednom PC Procesor CoreDuo 3GHZ 2GB RAM Operační systém Windows 2000,XP nebo Vista Databázový nástroj: MSDE Více jak 1000 snímačů AG v databázi: a) Server: dva procesory CoreDuo 3GHz 4GB RAM Operační systém WINDOWS SERVER Databázový nástroj: Windows 2003 Server a vyšší Plnou verzi Microsoft SQL Server Modul Kernel b) Pracovní stanice: Procesor Celeron 2GHz 1GB RAM Operační systém Windows 2000,XP nebo Vista Modul KG Monitorovací konzole (Monitoring Console) a KG Editační konzole (Data Edit Console). 5

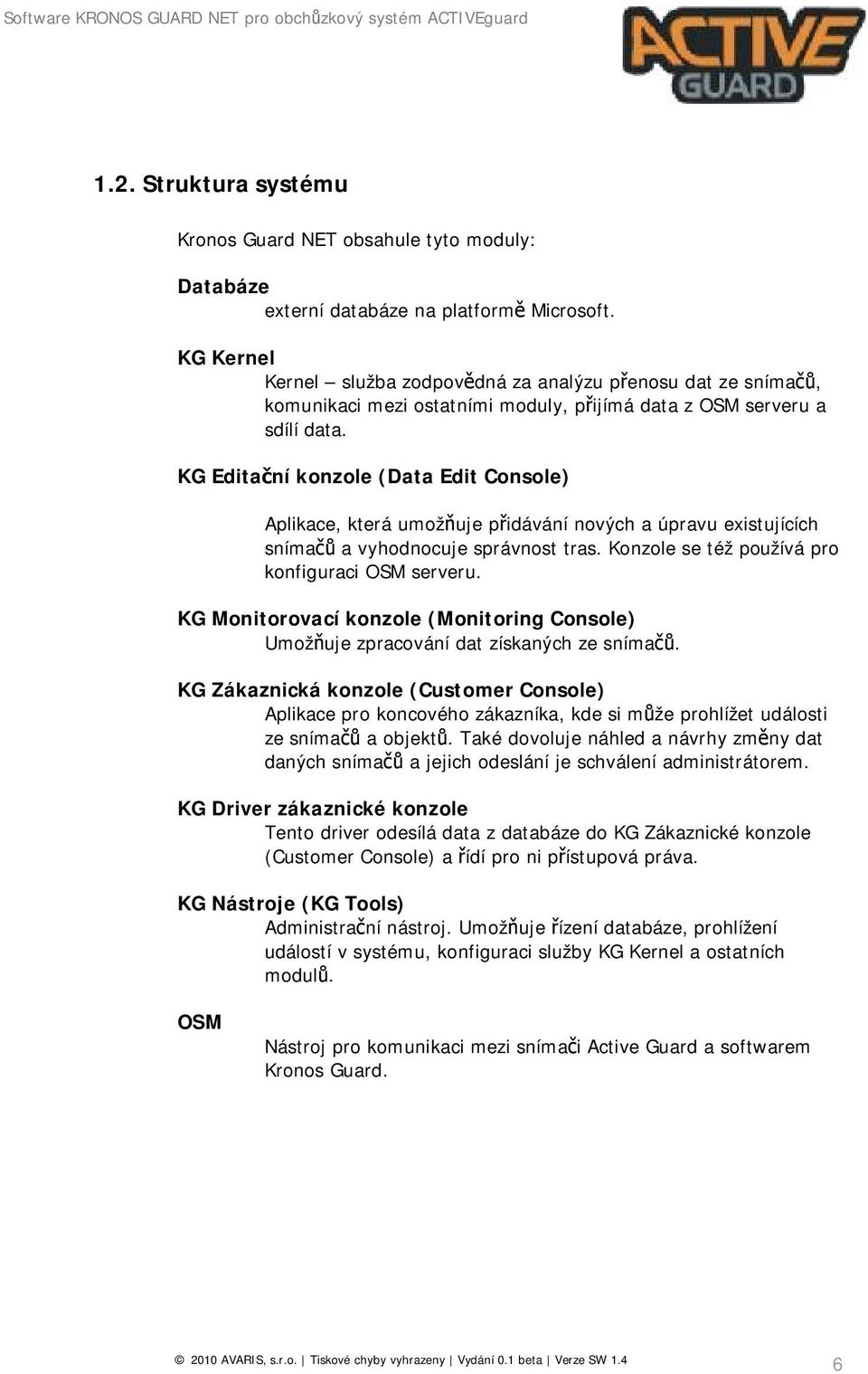

6 1.2. Struktura systému Kronos Guard NET obsahule tyto moduly: Databáze externí databáze na platformě Microsoft. KG Kernel Kernel služba zodpovědná za analýzu přenosu dat ze snímačů, komunikaci mezi ostatními moduly, přijímá data z OSM serveru a sdílí data. KG Editační konzole (Data Edit Console) Aplikace, která umožňuje přidávání nových a úpravu existujících snímačů a vyhodnocuje správnost tras. Konzole se též používá pro konfiguraci OSM serveru. KG Monitorovací konzole (Monitoring Console) Umožňuje zpracování dat získaných ze snímačů. KG Zákaznická konzole (Customer Console) Aplikace pro koncového zákazníka, kde si může prohlížet události ze snímačů a objektů. Také dovoluje náhled a návrhy změny dat daných snímačů a jejich odeslání je schválení administrátorem. KG Driver zákaznické konzole Tento driver odesílá data z databáze do KG Zákaznické konzole (Customer Console) a řídí pro ni přístupová práva. KG Nástroje (KG Tools) Administrační nástroj. Umožňuje řízení databáze, prohlížení událostí v systému, konfiguraci služby KG Kernel a ostatních modulů. OSM Nástroj pro komunikaci mezi snímači Active Guard a softwarem Kronos Guard. 6

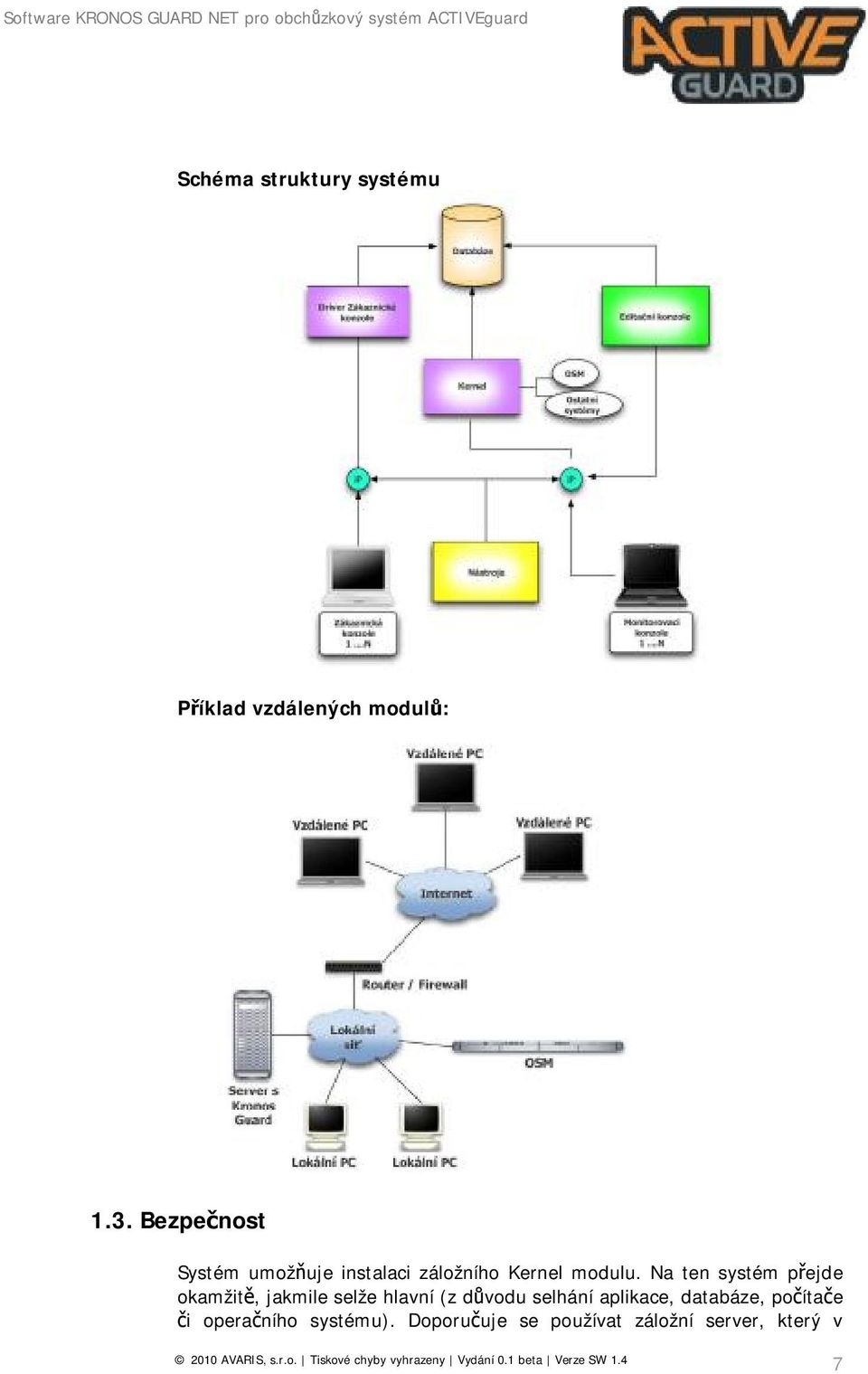

7 Schéma struktury systému Příklad vzdálených modulů: 1.3. Bezpečnost Systém umožňuje instalaci záložního Kernel modulu. Na ten systém přejde okamžitě, jakmile selže hlavní (z důvodu selhání aplikace, databáze, počítače či operačního systému). Doporučuje se používat záložní server, který v 7

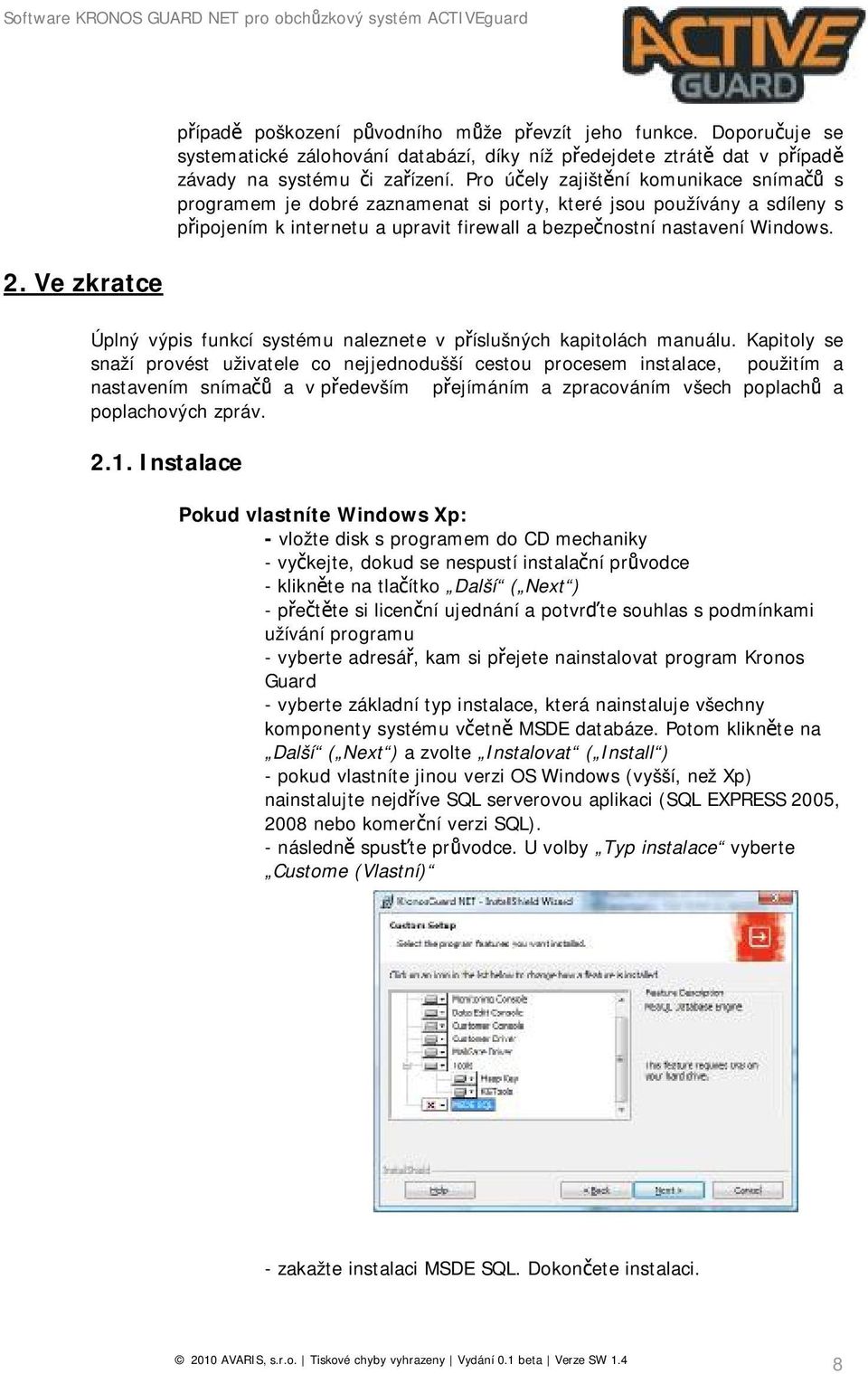

8 2. Ve zkratce případě poškození původního může převzít jeho funkce. Doporučuje se systematické zálohování databází, díky níž předejdete ztrátě dat v případě závady na systému či zařízení. Pro účely zajištění komunikace snímačů s programem je dobré zaznamenat si porty, které jsou používány a sdíleny s připojením k internetu a upravit firewall a bezpečnostní nastavení Windows. Úplný výpis funkcí systému naleznete v příslušných kapitolách manuálu. Kapitoly se snaží provést uživatele co nejjednodušší cestou procesem instalace, použitím a nastavením snímačů a v především přejímáním a zpracováním všech poplachů a poplachových zpráv Instalace Pokud vlastníte Windows Xp: - vložte disk s programem do CD mechaniky - vyčkejte, dokud se nespustí instalační průvodce - klikněte na tlačítko Další ( Next ) - přečtěte si licenční ujednání a potvrďte souhlas s podmínkami užívání programu - vyberte adresář, kam si přejete nainstalovat program Kronos Guard - vyberte základní typ instalace, která nainstaluje všechny komponenty systému včetně MSDE databáze. Potom klikněte na Další ( Next ) a zvolte Instalovat ( Install ) - pokud vlastníte jinou verzi OS Windows (vyšší, než Xp) nainstalujte nejdříve SQL serverovou aplikaci (SQL EXPRESS 2005, 2008 nebo komerční verzi SQL). - následně spusťte průvodce. U volby Typ instalace vyberte Custome (Vlastní) - zakažte instalaci MSDE SQL. Dokončete instalaci. 8

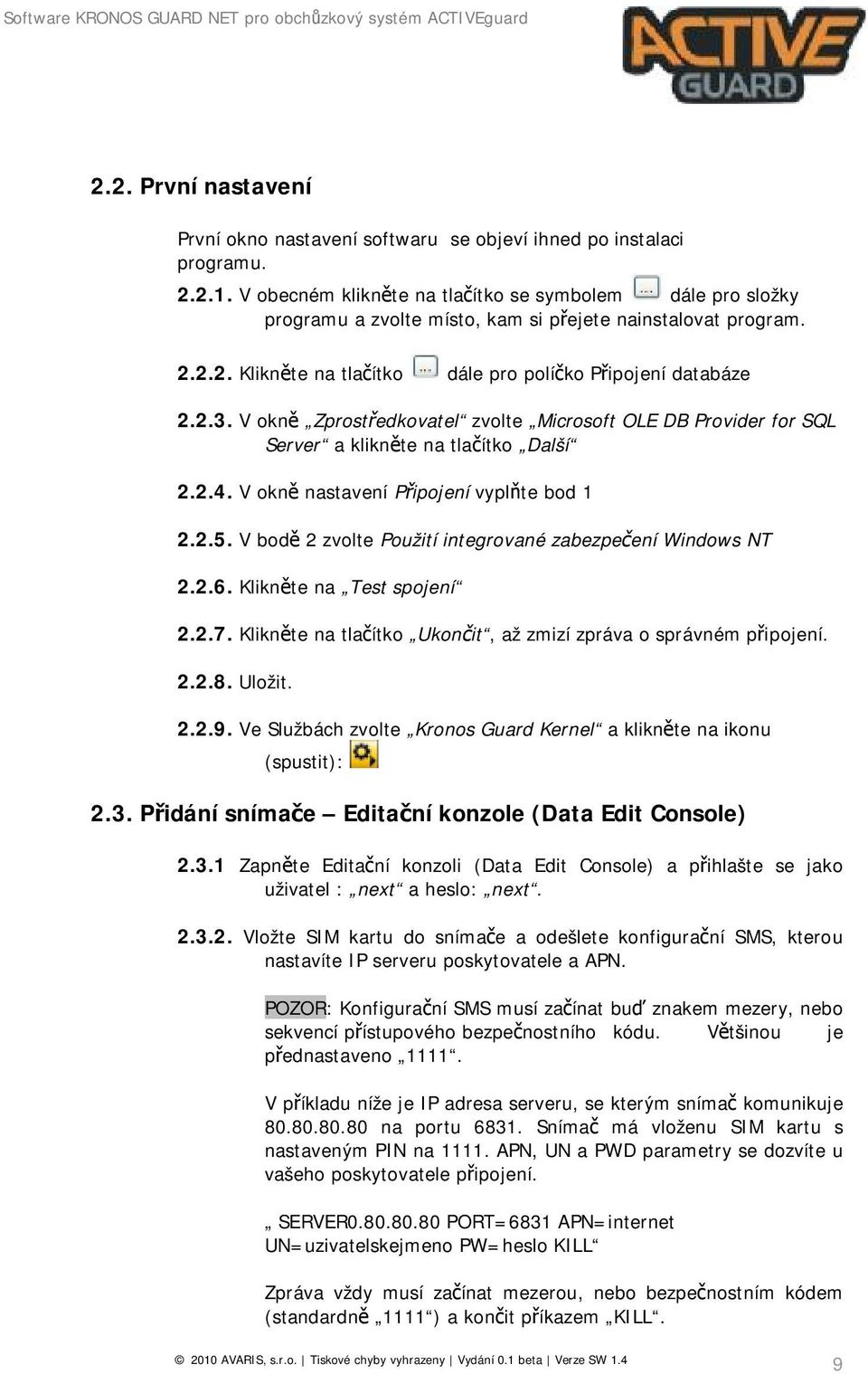

9 2.2. První nastavení První okno nastavení softwaru se objeví ihned po instalaci programu V obecném klikněte na tlačítko se symbolem dále pro složky programu a zvolte místo, kam si přejete nainstalovat program Klikněte na tlačítko dále pro políčko Připojení databáze V okně Zprostředkovatel zvolte Microsoft OLE DB Provider for SQL Server a klikněte na tlačítko Další V okně nastavení Připojení vyplňte bod V bodě 2 zvolte Použití integrované zabezpečení Windows NT Klikněte na Test spojení Klikněte na tlačítko Ukončit, až zmizí zpráva o správném připojení Uložit Ve Službách zvolte Kronos Guard Kernel a klikněte na ikonu (spustit): 2.3. Přidání snímače Editační konzole (Data Edit Console) Zapněte Editační konzoli (Data Edit Console) a přihlašte se jako uživatel : next a heslo: next Vložte SIM kartu do snímače a odešlete konfigurační SMS, kterou nastavíte IP serveru poskytovatele a APN. POZOR: Konfigurační SMS musí začínat buď znakem mezery, nebo sekvencí přístupového bezpečnostního kódu. Většinou je přednastaveno V příkladu níže je IP adresa serveru, se kterým snímač komunikuje na portu Snímač má vloženu SIM kartu s nastaveným PIN na APN, UN a PWD parametry se dozvíte u vašeho poskytovatele připojení. SERVER PORT=6831 APN=internet UN=uzivatelskejmeno PW=heslo KILL Zpráva vždy musí začínat mezerou, nebo bezpečnostním kódem (standardně 1111 ) a končit příkazem KILL. 9

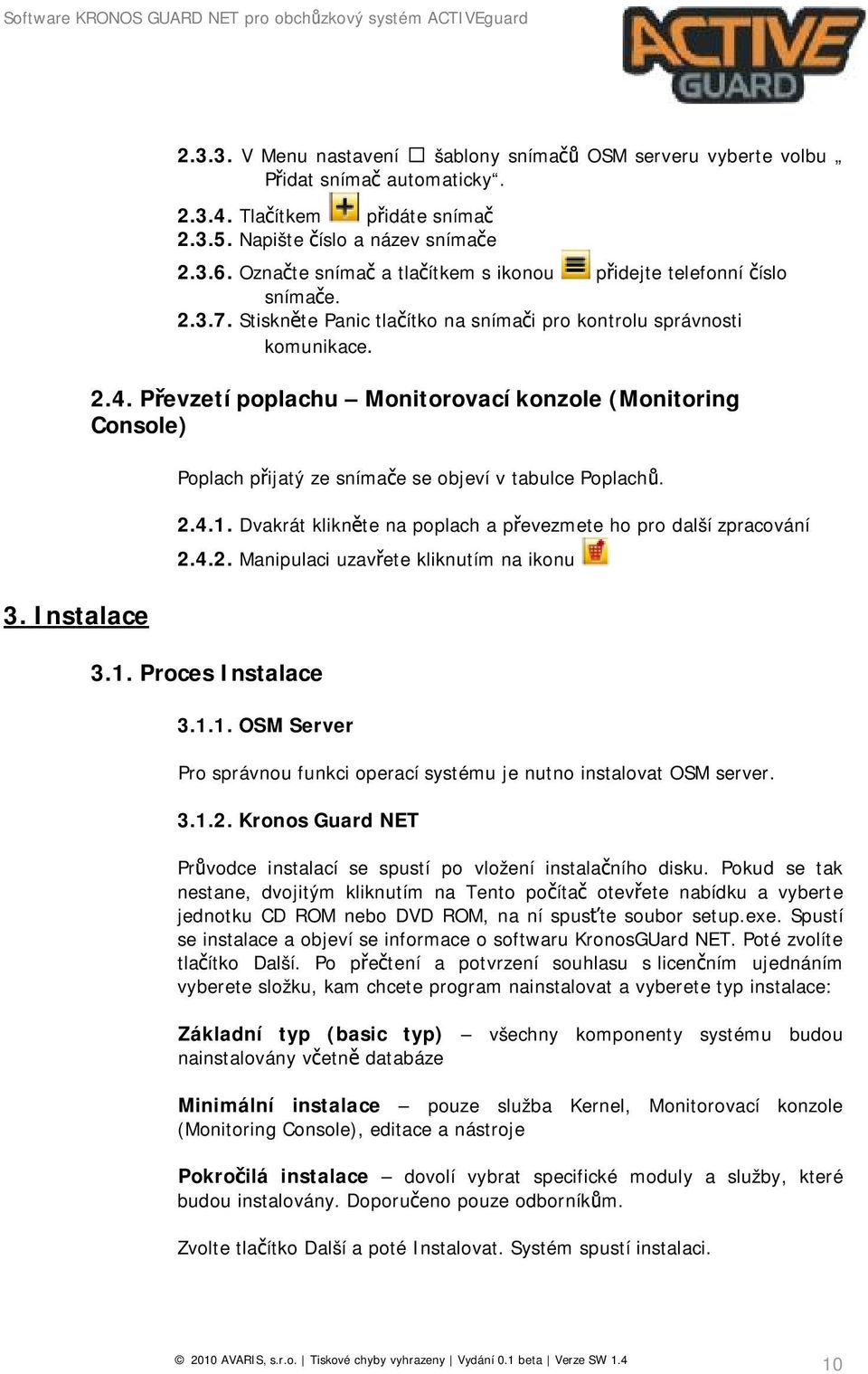

10 3. Instalace V Menu nastavení šablony snímačů OSM serveru vyberte volbu Přidat snímač automaticky Tlačítkem přidáte snímač Napište číslo a název snímače Označte snímač a tlačítkem s ikonou přidejte telefonní číslo snímače Stiskněte Panic tlačítko na snímači pro kontrolu správnosti komunikace Převzetí poplachu Monitorovací konzole (Monitoring Console) Poplach přijatý ze snímače se objeví v tabulce Poplachů Dvakrát klikněte na poplach a převezmete ho pro další zpracování Manipulaci uzavřete kliknutím na ikonu 3.1. Proces Instalace OSM Server Pro správnou funkci operací systému je nutno instalovat OSM server Kronos Guard NET Průvodce instalací se spustí po vložení instalačního disku. Pokud se tak nestane, dvojitým kliknutím na Tento počítač otevřete nabídku a vyberte jednotku CD ROM nebo DVD ROM, na ní spusťte soubor setup.exe. Spustí se instalace a objeví se informace o softwaru KronosGUard NET. Poté zvolíte tlačítko Další. Po přečtení a potvrzení souhlasu s licenčním ujednáním vyberete složku, kam chcete program nainstalovat a vyberete typ instalace: Základní typ (basic typ) všechny komponenty systému budou nainstalovány včetně databáze Minimální instalace pouze služba Kernel, Monitorovací konzole (Monitoring Console), editace a nástroje Pokročilá instalace dovolí vybrat specifické moduly a služby, které budou instalovány. Doporučeno pouze odborníkům. Zvolte tlačítko Další a poté Instalovat. Systém spustí instalaci. 10

11 V poslední části instalace vás program vyzve k první konfiguraci systému. Toto je velmi důležité pro správnou funkci. Možné nastavení naleznete v kapitole 8.1.) Obecné Kernel Velikost písma nastavíte velikost písma ve všech Modulech Složka aplikace složka, kde jsou nainstalovány součásti KG a databáze Řetězec spojení s databází ADO připojení k databázi dané aplikace. Šifrovat pomocí klíče pokud je tato volba nastavena, data předávaná mezi moduly budou zakódována pomocí kódu (zahrnuje to KG Konzoli editace dat, KG Monitorovací konzoli (Monitoring Console) a KG Kernel) Maximální velikost databáze omezení velikosti databáze. Pokud se velikost databáze blíží zadanému limitu, systém tuto skutečnost ohlásí. Obecné IP adresa IP adresa počítače na kterém je Kernel instalován. Pokud je to na stejném počítači, vepište hodnotu: Port port na kterém moduly komunikují s Kernelem (standardně 1300) Synchronizace času Synchronizace času modulů tato volba zaručí synchronizaci času všech modulů s Kernelem Hlavní Vyžadovat heslo před uzavřením konzole Po stisknutí tlačítka pro ukončení práce v programu se aplikace zeptá na heslo (podobně jako při přihlašování) Generovat poplachy z obchůzek a posledních X hodin pokud je aplikace vypnuta nebo nepracuje z jiného důvodu, tak po restartu načte zmeškané poplachy za posledních X hodin. Nastavení snímače 11

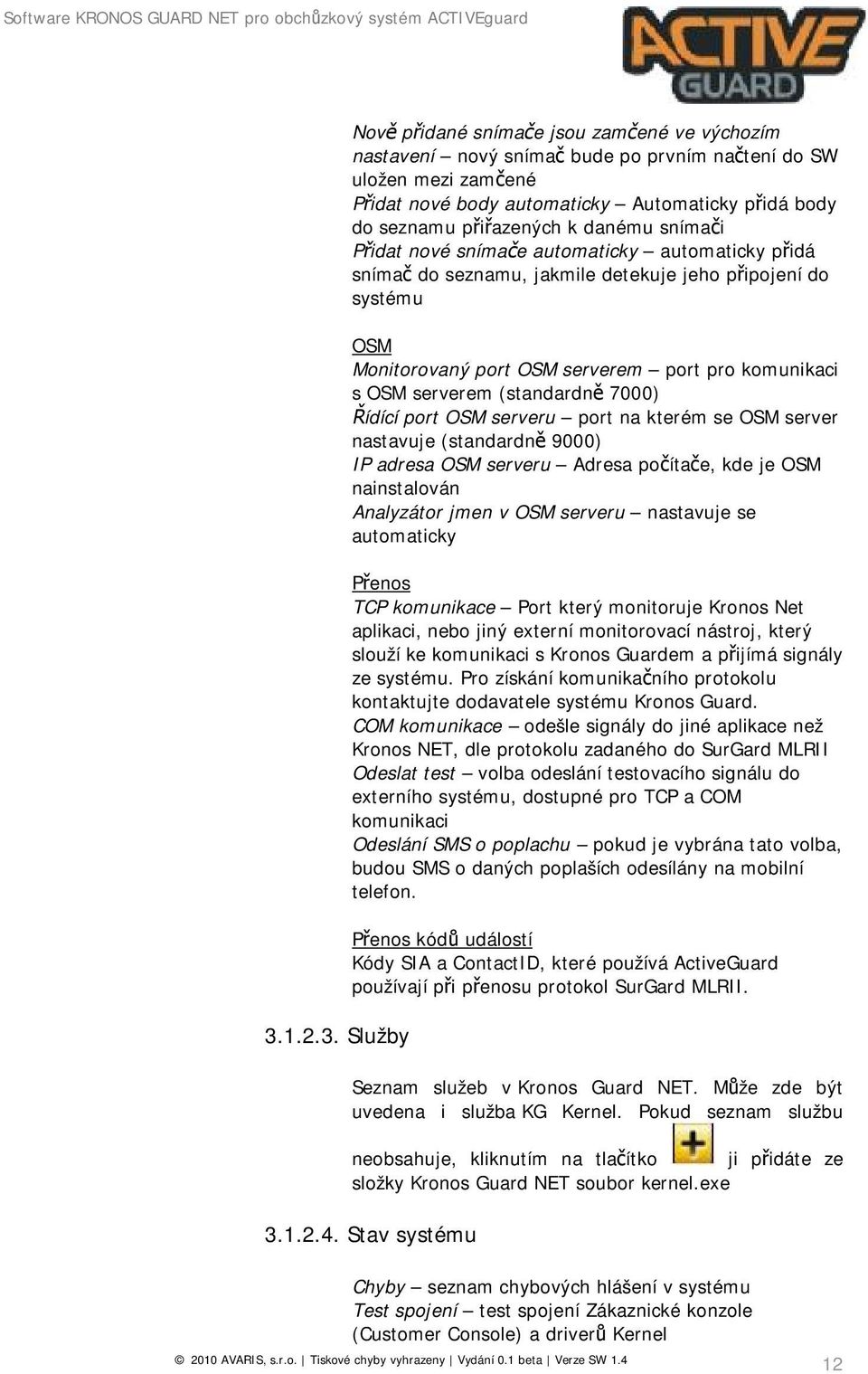

12 Služby Nově přidané snímače jsou zamčené ve výchozím nastavení nový snímač bude po prvním načtení do SW uložen mezi zamčené Přidat nové body automaticky Automaticky přidá body do seznamu přiřazených k danému snímači Přidat nové snímače automaticky automaticky přidá snímač do seznamu, jakmile detekuje jeho připojení do systému OSM Monitorovaný port OSM serverem port pro komunikaci s OSM serverem (standardně 7000) Řídící port OSM serveru port na kterém se OSM server nastavuje (standardně 9000) IP adresa OSM serveru Adresa počítače, kde je OSM nainstalován Analyzátor jmen v OSM serveru nastavuje se automaticky Přenos TCP komunikace Port který monitoruje Kronos Net aplikaci, nebo jiný externí monitorovací nástroj, který slouží ke komunikaci s Kronos Guardem a přijímá signály ze systému. Pro získání komunikačního protokolu kontaktujte dodavatele systému Kronos Guard. COM komunikace odešle signály do jiné aplikace než Kronos NET, dle protokolu zadaného do SurGard MLRII Odeslat test volba odeslání testovacího signálu do externího systému, dostupné pro TCP a COM komunikaci Odeslání SMS o poplachu pokud je vybrána tato volba, budou SMS o daných poplaších odesílány na mobilní telefon. Přenos kódů událostí Kódy SIA a ContactID, které používá ActiveGuard používají při přenosu protokol SurGard MLRII. Seznam služeb v Kronos Guard NET. Může zde být uvedena i služba KG Kernel. Pokud seznam službu neobsahuje, kliknutím na tlačítko ji přidáte ze složky Kronos Guard NET soubor kernel.exe Stav systému Chyby seznam chybových hlášení v systému Test spojení test spojení Zákaznické konzole (Customer Console) a driverů Kernel 12

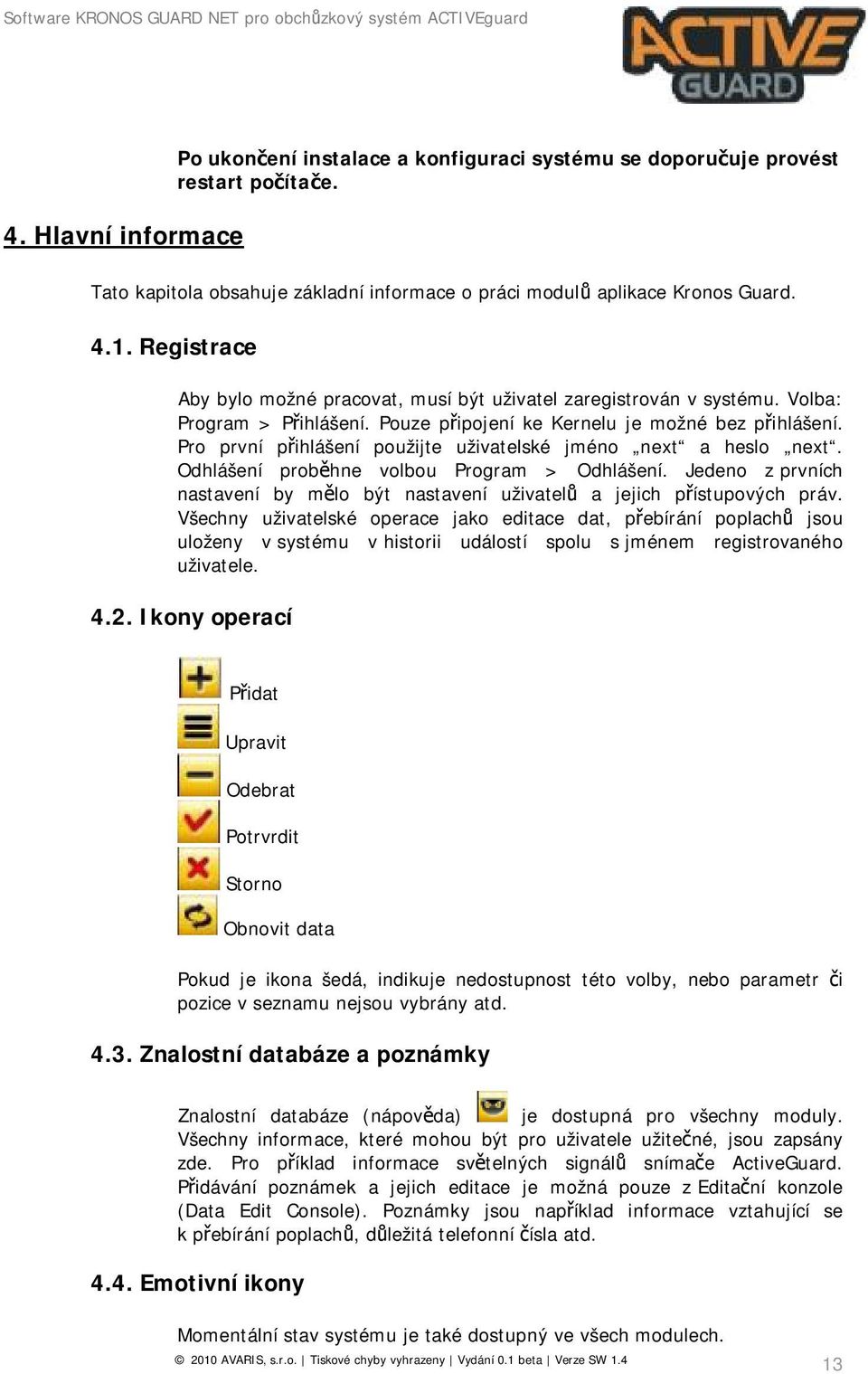

13 4. Hlavní informace Po ukončení instalace a konfiguraci systému se doporučuje provést restart počítače. Tato kapitola obsahuje základní informace o práci modulů aplikace Kronos Guard Registrace Aby bylo možné pracovat, musí být uživatel zaregistrován v systému. Volba: Program > Přihlášení. Pouze připojení ke Kernelu je možné bez přihlášení. Pro první přihlášení použijte uživatelské jméno next a heslo next. Odhlášení proběhne volbou Program > Odhlášení. Jedeno z prvních nastavení by mělo být nastavení uživatelů a jejich přístupových práv. Všechny uživatelské operace jako editace dat, přebírání poplachů jsou uloženy v systému v historii událostí spolu s jménem registrovaného uživatele Ikony operací Přidat Upravit Odebrat Potrvrdit Storno Obnovit data Pokud je ikona šedá, indikuje nedostupnost této volby, nebo parametr či pozice v seznamu nejsou vybrány atd Znalostní databáze a poznámky Znalostní databáze (nápověda) je dostupná pro všechny moduly. Všechny informace, které mohou být pro uživatele užitečné, jsou zapsány zde. Pro příklad informace světelných signálů snímače ActiveGuard. Přidávání poznámek a jejich editace je možná pouze z Editační konzole (Data Edit Console). Poznámky jsou například informace vztahující se k přebírání poplachů, důležitá telefonní čísla atd Emotivní ikony Momentální stav systému je také dostupný ve všech modulech. 13

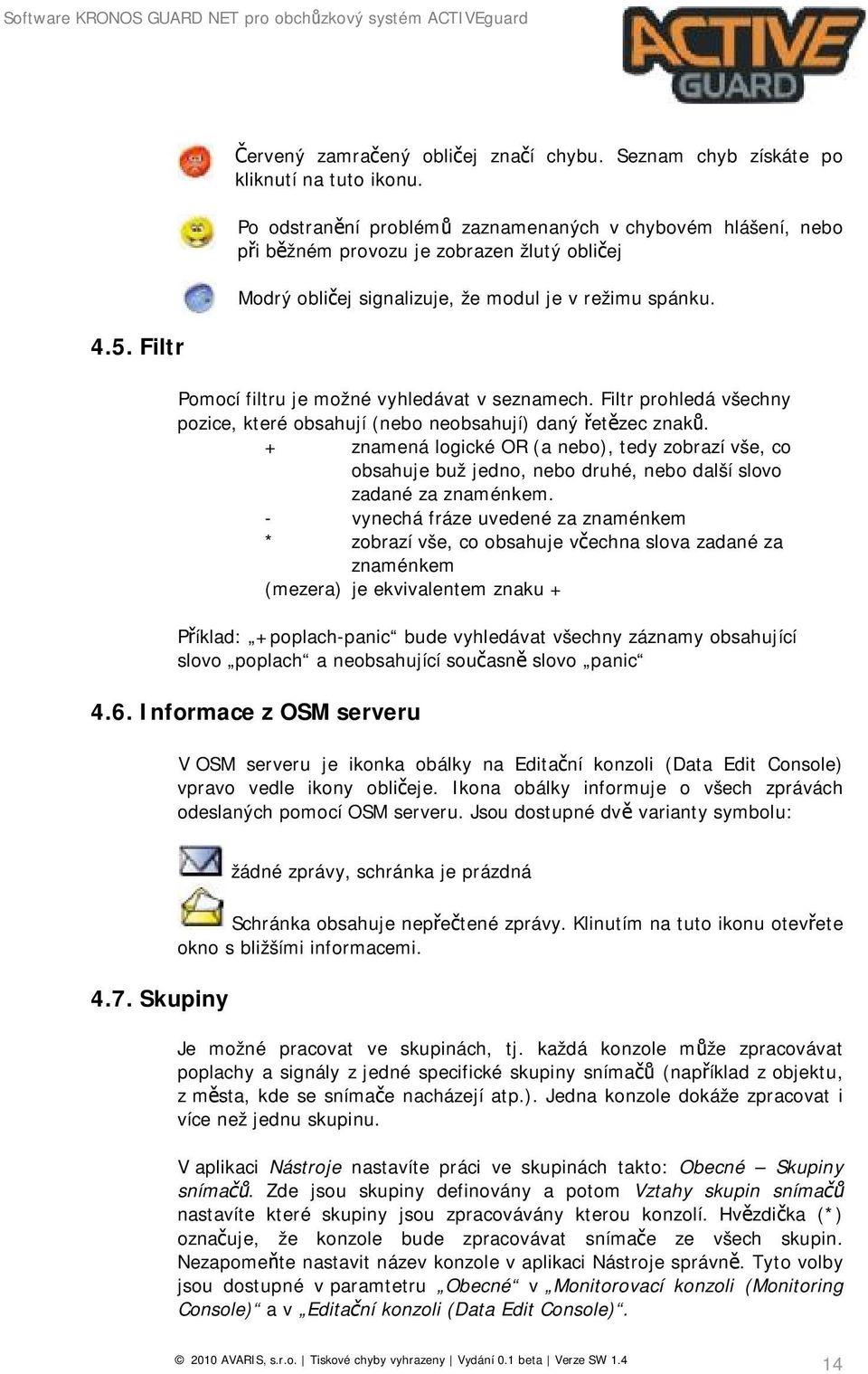

14 4.5. Filtr Červený zamračený obličej značí chybu. Seznam chyb získáte po kliknutí na tuto ikonu. Po odstranění problémů zaznamenaných v chybovém hlášení, nebo při běžném provozu je zobrazen žlutý obličej Modrý obličej signalizuje, že modul je v režimu spánku. Pomocí filtru je možné vyhledávat v seznamech. Filtr prohledá všechny pozice, které obsahují (nebo neobsahují) daný řetězec znaků. + znamená logické OR (a nebo), tedy zobrazí vše, co obsahuje buž jedno, nebo druhé, nebo další slovo zadané za znaménkem. - vynechá fráze uvedené za znaménkem * zobrazí vše, co obsahuje včechna slova zadané za znaménkem (mezera) je ekvivalentem znaku + Příklad: +poplach-panic bude vyhledávat všechny záznamy obsahující slovo poplach a neobsahující současně slovo panic 4.6. Informace z OSM serveru V OSM serveru je ikonka obálky na Editační konzoli (Data Edit Console) vpravo vedle ikony obličeje. Ikona obálky informuje o všech zprávách odeslaných pomocí OSM serveru. Jsou dostupné dvě varianty symbolu: 4.7. Skupiny žádné zprávy, schránka je prázdná Schránka obsahuje nepřečtené zprávy. Klinutím na tuto ikonu otevřete okno s bližšími informacemi. Je možné pracovat ve skupinách, tj. každá konzole může zpracovávat poplachy a signály z jedné specifické skupiny snímačů (například z objektu, z města, kde se snímače nacházejí atp.). Jedna konzole dokáže zpracovat i více než jednu skupinu. V aplikaci Nástroje nastavíte práci ve skupinách takto: Obecné Skupiny snímačů. Zde jsou skupiny definovány a potom Vztahy skupin snímačů nastavíte které skupiny jsou zpracovávány kterou konzolí. Hvězdička (*) označuje, že konzole bude zpracovávat snímače ze všech skupin. Nezapomeňte nastavit název konzole v aplikaci Nástroje správně. Tyto volby jsou dostupné v paramtetru Obecné v Monitorovací konzoli (Monitoring Console) a v Editační konzoli (Data Edit Console). 14

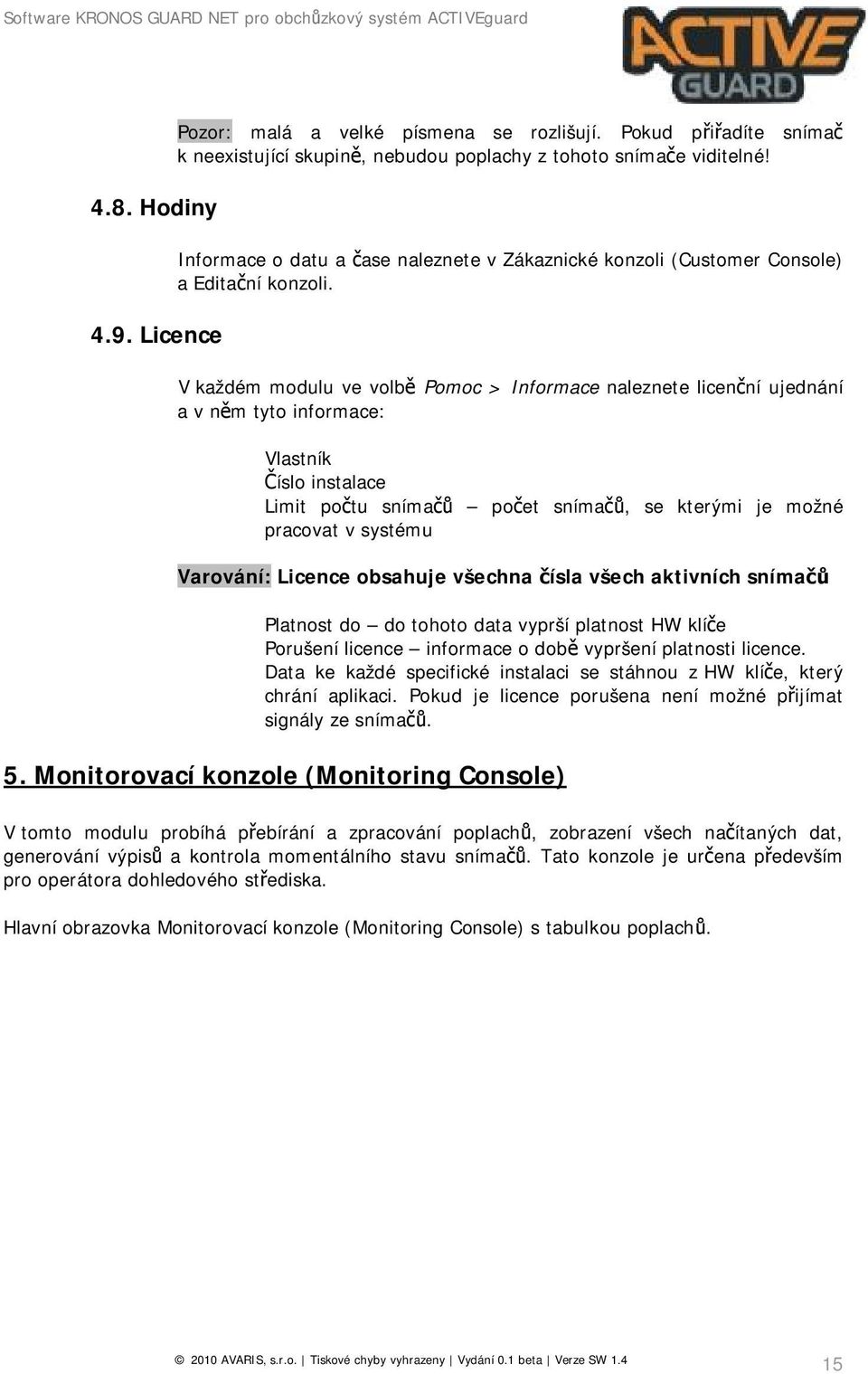

15 4.8. Hodiny 4.9. Licence Pozor: malá a velké písmena se rozlišují. Pokud přiřadíte snímač k neexistující skupině, nebudou poplachy z tohoto snímače viditelné! Informace o datu a čase naleznete v Zákaznické konzoli (Customer Console) a Editační konzoli. V každém modulu ve volbě Pomoc > Informace naleznete licenční ujednání a v něm tyto informace: Vlastník Číslo instalace Limit počtu snímačů počet snímačů, se kterými je možné pracovat v systému Varování: Licence obsahuje všechna čísla všech aktivních snímačů Platnost do do tohoto data vyprší platnost HW klíče Porušení licence informace o době vypršení platnosti licence. Data ke každé specifické instalaci se stáhnou z HW klíče, který chrání aplikaci. Pokud je licence porušena není možné přijímat signály ze snímačů. 5. Monitorovací konzole (Monitoring Console) V tomto modulu probíhá přebírání a zpracování poplachů, zobrazení všech načítaných dat, generování výpisů a kontrola momentálního stavu snímačů. Tato konzole je určena především pro operátora dohledového střediska. Hlavní obrazovka Monitorovací konzole (Monitoring Console) s tabulkou poplachů. 15

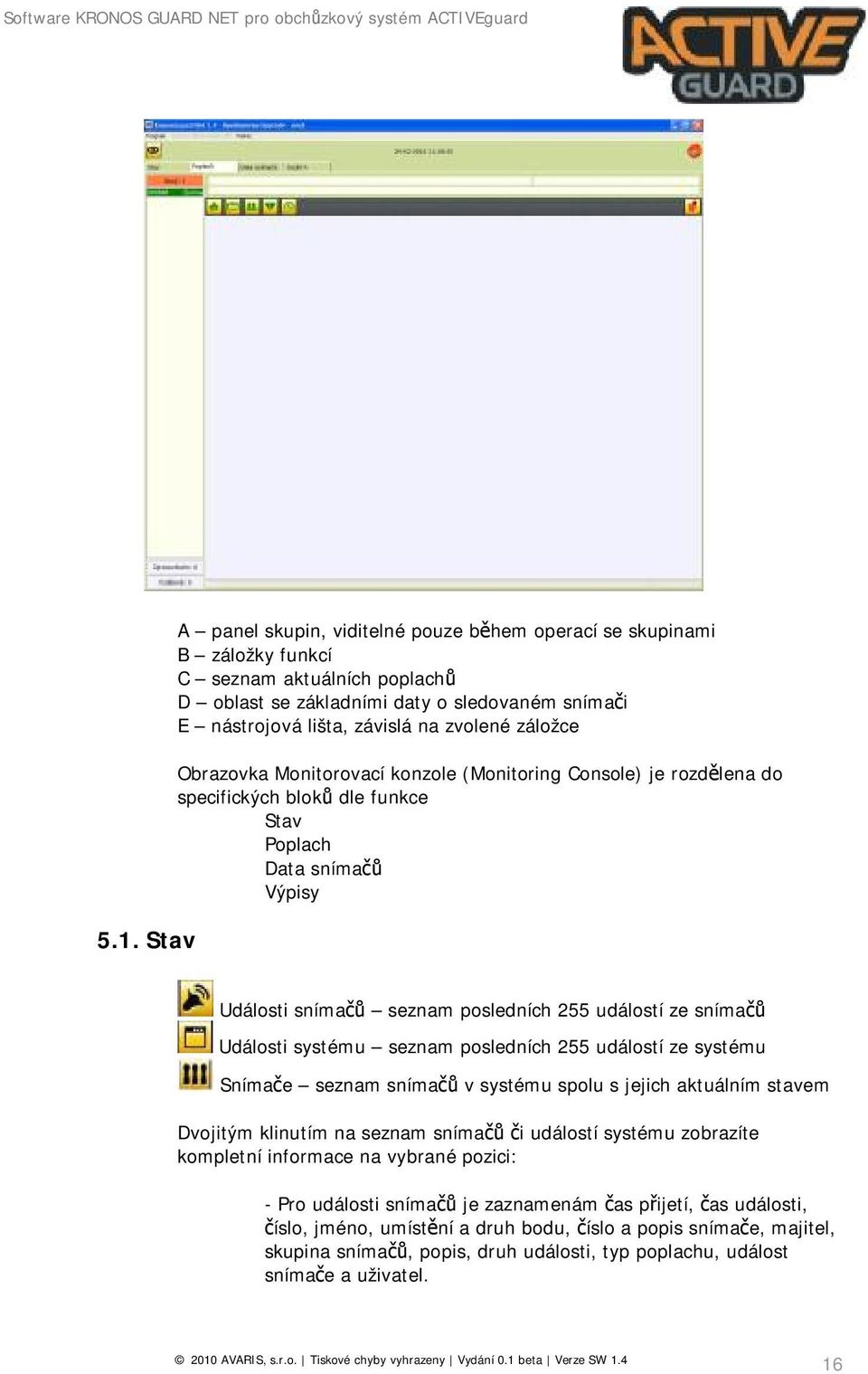

16 5.1. Stav A panel skupin, viditelné pouze během operací se skupinami B záložky funkcí C seznam aktuálních poplachů D oblast se základními daty o sledovaném snímači E nástrojová lišta, závislá na zvolené záložce Obrazovka Monitorovací konzole (Monitoring Console) je rozdělena do specifických bloků dle funkce Stav Poplach Data snímačů Výpisy Události snímačů seznam posledních 255 událostí ze snímačů Události systému seznam posledních 255 událostí ze systému Snímače seznam snímačů v systému spolu s jejich aktuálním stavem Dvojitým klinutím na seznam snímačů či událostí systému zobrazíte kompletní informace na vybrané pozici: - Pro události snímačů je zaznamenám čas přijetí, čas události, číslo, jméno, umístění a druh bodu, číslo a popis snímače, majitel, skupina snímačů, popis, druh události, typ poplachu, událost snímače a uživatel. 16

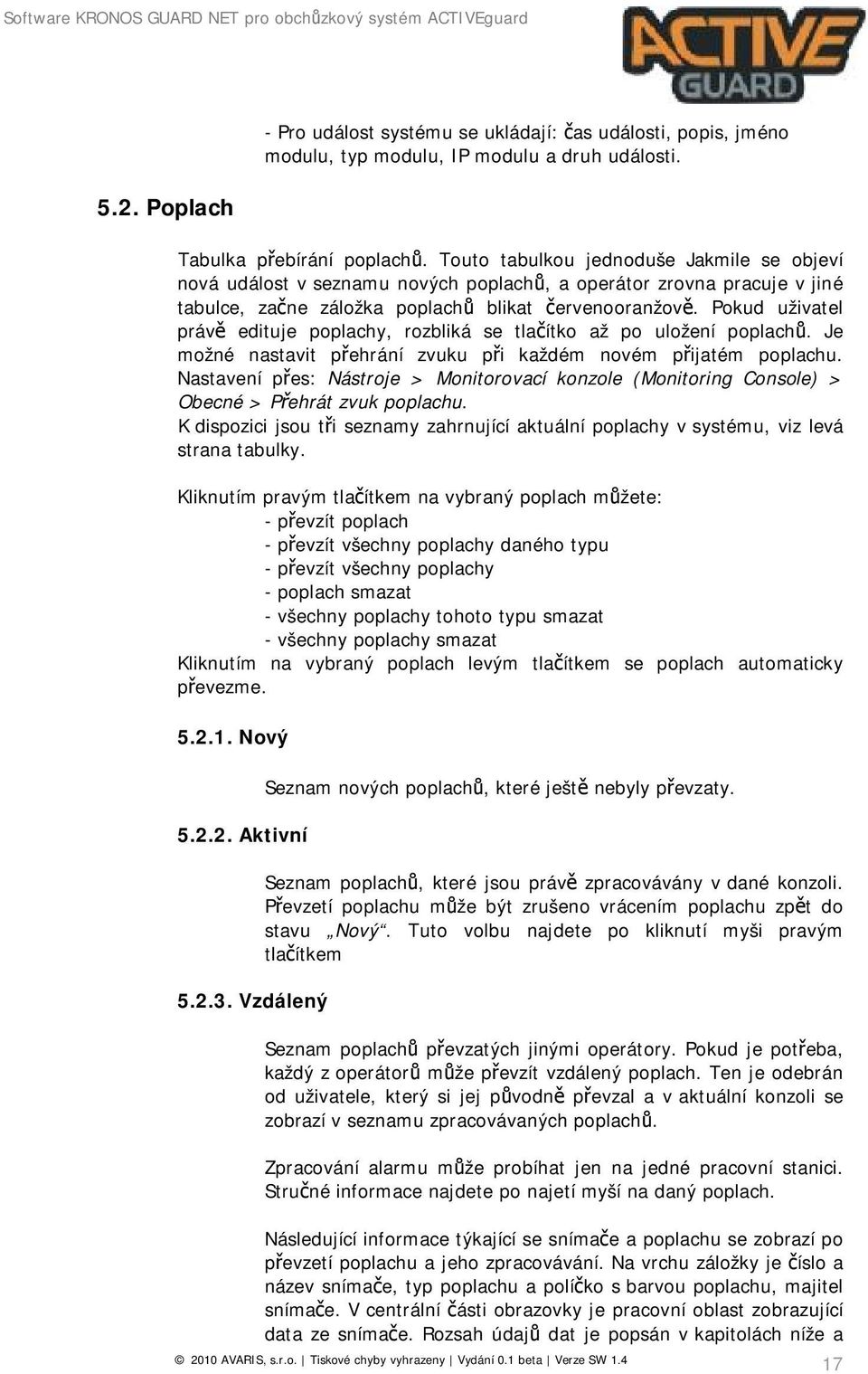

17 5.2. Poplach - Pro událost systému se ukládají: čas události, popis, jméno modulu, typ modulu, IP modulu a druh události. Tabulka přebírání poplachů. Touto tabulkou jednoduše Jakmile se objeví nová událost v seznamu nových poplachů, a operátor zrovna pracuje v jiné tabulce, začne záložka poplachů blikat červenooranžově. Pokud uživatel právě edituje poplachy, rozbliká se tlačítko až po uložení poplachů. Je možné nastavit přehrání zvuku při každém novém přijatém poplachu. Nastavení přes: Nástroje > Monitorovací konzole (Monitoring Console) > Obecné > Přehrát zvuk poplachu. K dispozici jsou tři seznamy zahrnující aktuální poplachy v systému, viz levá strana tabulky. Kliknutím pravým tlačítkem na vybraný poplach můžete: - převzít poplach - převzít všechny poplachy daného typu - převzít všechny poplachy - poplach smazat - všechny poplachy tohoto typu smazat - všechny poplachy smazat Kliknutím na vybraný poplach levým tlačítkem se poplach automaticky převezme Nový Aktivní Vzdálený Seznam nových poplachů, které ještě nebyly převzaty. Seznam poplachů, které jsou právě zpracovávány v dané konzoli. Převzetí poplachu může být zrušeno vrácením poplachu zpět do stavu Nový. Tuto volbu najdete po kliknutí myši pravým tlačítkem Seznam poplachů převzatých jinými operátory. Pokud je potřeba, každý z operátorů může převzít vzdálený poplach. Ten je odebrán od uživatele, který si jej původně převzal a v aktuální konzoli se zobrazí v seznamu zpracovávaných poplachů. Zpracování alarmu může probíhat jen na jedné pracovní stanici. Stručné informace najdete po najetí myší na daný poplach. Následující informace týkající se snímače a poplachu se zobrazí po převzetí poplachu a jeho zpracovávání. Na vrchu záložky je číslo a název snímače, typ poplachu a políčko s barvou poplachu, majitel snímače. V centrální části obrazovky je pracovní oblast zobrazující data ze snímače. Rozsah údajů dat je popsán v kapitolách níže a 17

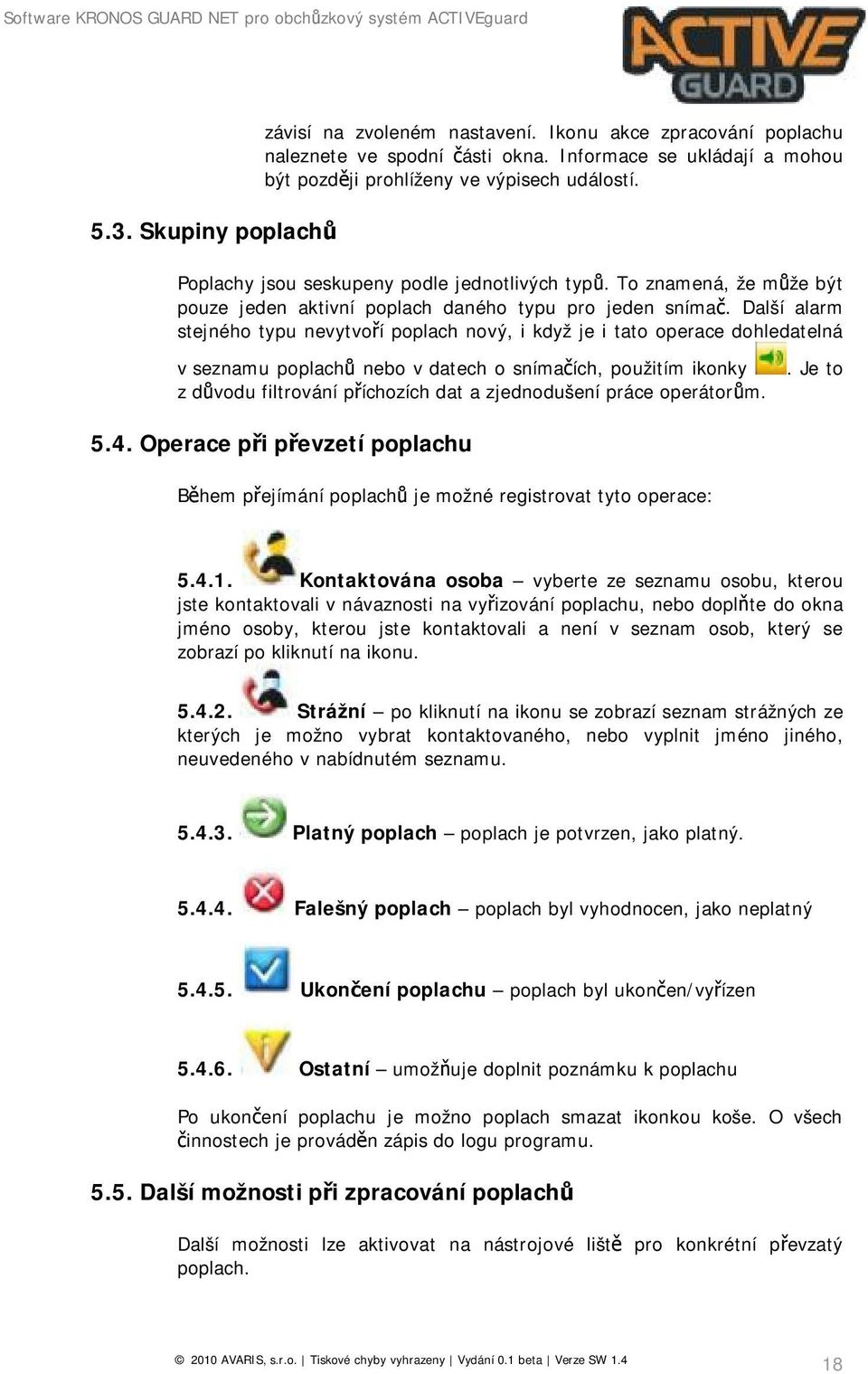

18 5.3. Skupiny poplachů závisí na zvoleném nastavení. Ikonu akce zpracování poplachu naleznete ve spodní části okna. Informace se ukládají a mohou být později prohlíženy ve výpisech událostí. Poplachy jsou seskupeny podle jednotlivých typů. To znamená, že může být pouze jeden aktivní poplach daného typu pro jeden snímač. Další alarm stejného typu nevytvoří poplach nový, i když je i tato operace dohledatelná v seznamu poplachů nebo v datech o snímačích, použitím ikonky z důvodu filtrování příchozích dat a zjednodušení práce operátorům.. Je to 5.4. Operace při převzetí poplachu Během přejímání poplachů je možné registrovat tyto operace: Kontaktována osoba vyberte ze seznamu osobu, kterou jste kontaktovali v návaznosti na vyřizování poplachu, nebo doplňte do okna jméno osoby, kterou jste kontaktovali a není v seznam osob, který se zobrazí po kliknutí na ikonu Strážní po kliknutí na ikonu se zobrazí seznam strážných ze kterých je možno vybrat kontaktovaného, nebo vyplnit jméno jiného, neuvedeného v nabídnutém seznamu Platný poplach poplach je potvrzen, jako platný Falešný poplach poplach byl vyhodnocen, jako neplatný Ukončení poplachu poplach byl ukončen/vyřízen Ostatní umožňuje doplnit poznámku k poplachu Po ukončení poplachu je možno poplach smazat ikonkou koše. O všech činnostech je prováděn zápis do logu programu Další možnosti při zpracování poplachů Další možnosti lze aktivovat na nástrojové liště pro konkrétní převzatý poplach. 18

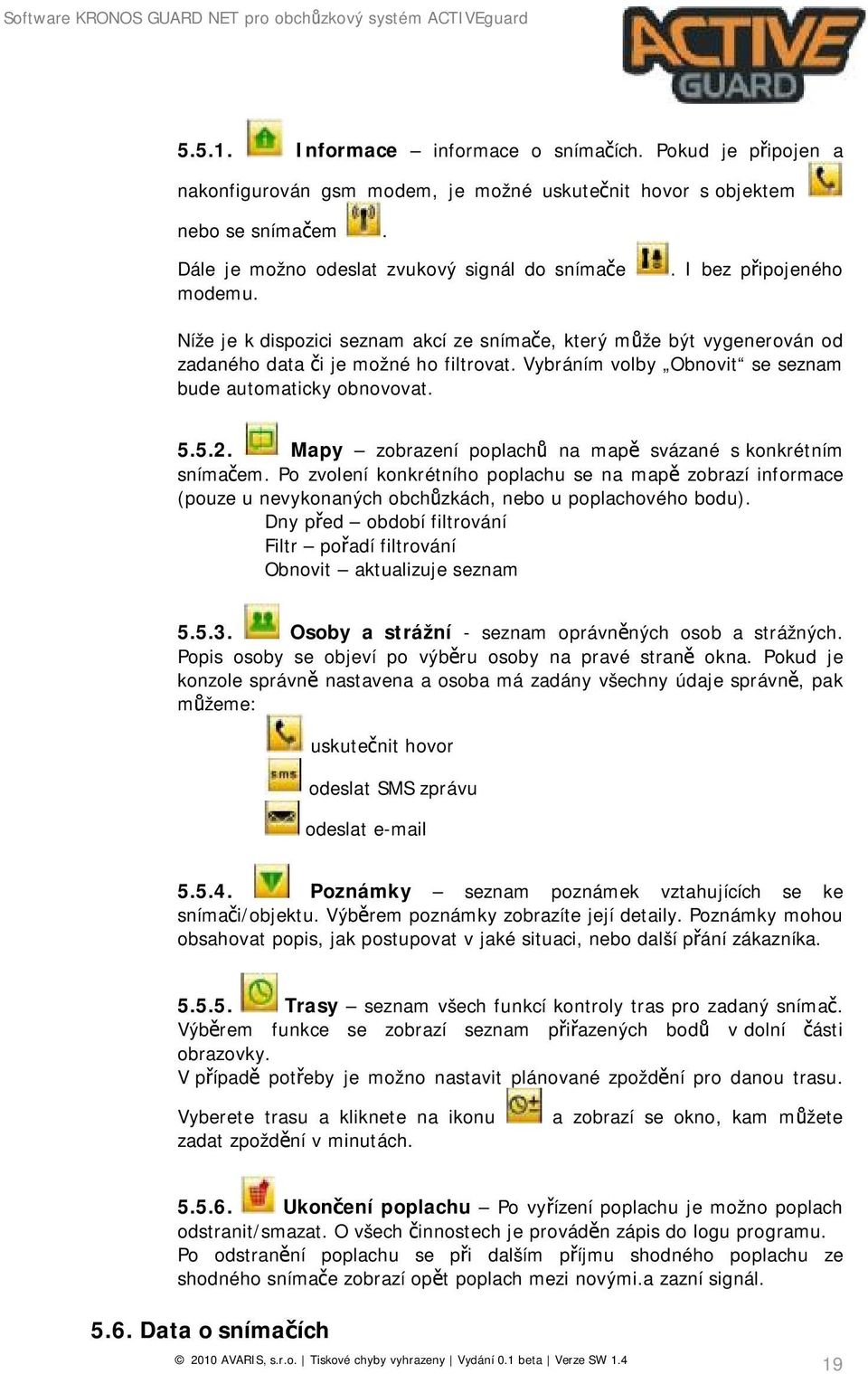

19 Informace informace o snímačích. Pokud je připojen a nakonfigurován gsm modem, je možné uskutečnit hovor s objektem nebo se snímačem. Dále je možno odeslat zvukový signál do snímače modemu.. I bez připojeného Níže je k dispozici seznam akcí ze snímače, který může být vygenerován od zadaného data či je možné ho filtrovat. Vybráním volby Obnovit se seznam bude automaticky obnovovat Mapy zobrazení poplachů na mapě svázané s konkrétním snímačem. Po zvolení konkrétního poplachu se na mapě zobrazí informace (pouze u nevykonaných obchůzkách, nebo u poplachového bodu). Dny před období filtrování Filtr pořadí filtrování Obnovit aktualizuje seznam Osoby a strážní - seznam oprávněných osob a strážných. Popis osoby se objeví po výběru osoby na pravé straně okna. Pokud je konzole správně nastavena a osoba má zadány všechny údaje správně, pak můžeme: uskutečnit hovor odeslat SMS zprávu odeslat Poznámky seznam poznámek vztahujících se ke snímači/objektu. Výběrem poznámky zobrazíte její detaily. Poznámky mohou obsahovat popis, jak postupovat v jaké situaci, nebo další přání zákazníka Trasy seznam všech funkcí kontroly tras pro zadaný snímač. Výběrem funkce se zobrazí seznam přiřazených bodů v dolní části obrazovky. V případě potřeby je možno nastavit plánované zpoždění pro danou trasu. Vyberete trasu a kliknete na ikonu zadat zpoždění v minutách. a zobrazí se okno, kam můžete Ukončení poplachu Po vyřízení poplachu je možno poplach odstranit/smazat. O všech činnostech je prováděn zápis do logu programu. Po odstranění poplachu se při dalším příjmu shodného poplachu ze shodného snímače zobrazí opět poplach mezi novými.a zazní signál Data o snímačích 19

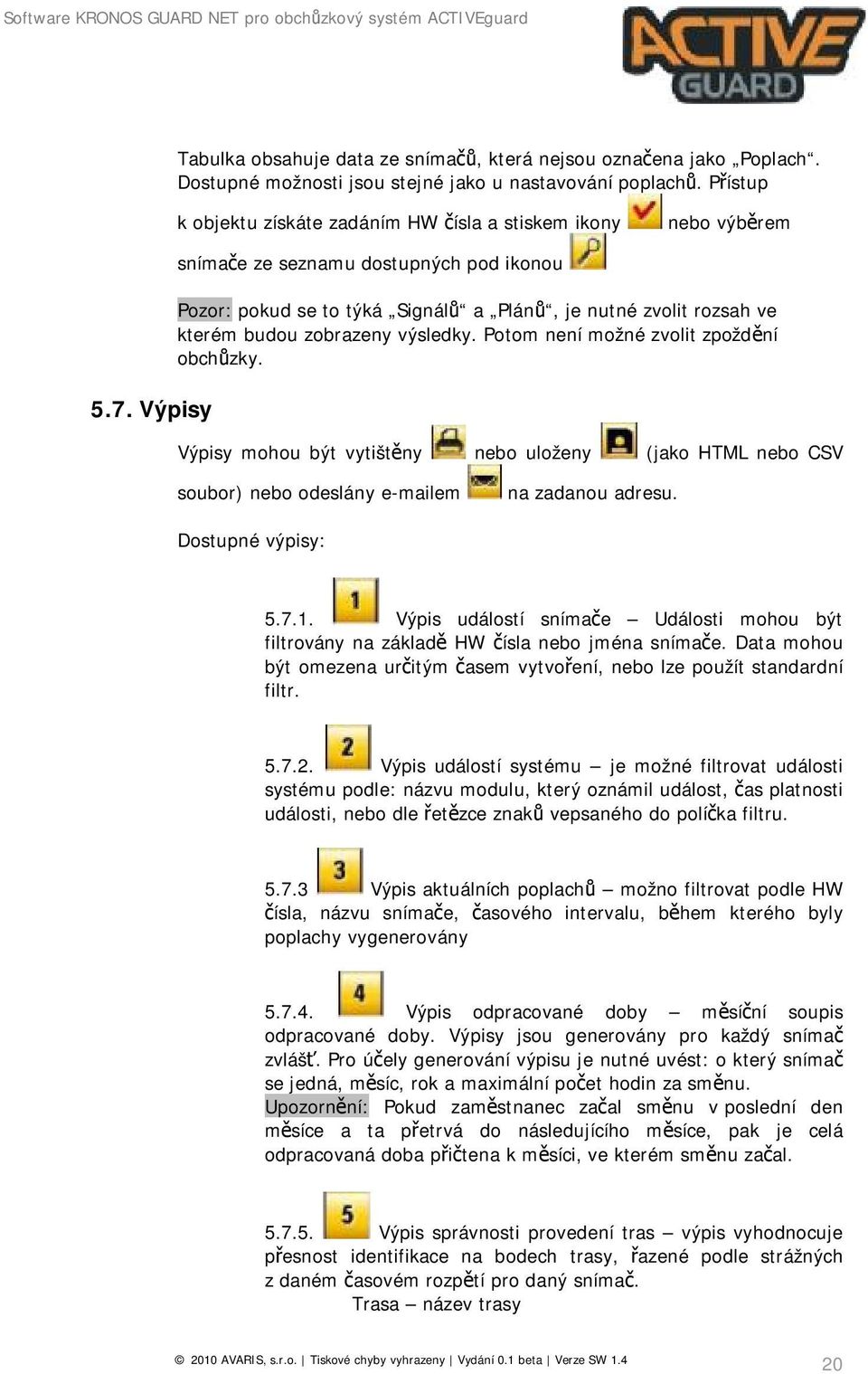

20 Tabulka obsahuje data ze snímačů, která nejsou označena jako Poplach. Dostupné možnosti jsou stejné jako u nastavování poplachů. Přístup k objektu získáte zadáním HW čísla a stiskem ikony nebo výběrem 5.7. Výpisy snímače ze seznamu dostupných pod ikonou Pozor: pokud se to týká Signálů a Plánů, je nutné zvolit rozsah ve kterém budou zobrazeny výsledky. Potom není možné zvolit zpoždění obchůzky. Výpisy mohou být vytištěny nebo uloženy (jako HTML nebo CSV soubor) nebo odeslány em na zadanou adresu. Dostupné výpisy: Výpis událostí snímače Události mohou být filtrovány na základě HW čísla nebo jména snímače. Data mohou být omezena určitým časem vytvoření, nebo lze použít standardní filtr Výpis událostí systému je možné filtrovat události systému podle: názvu modulu, který oznámil událost, čas platnosti události, nebo dle řetězce znaků vepsaného do políčka filtru Výpis aktuálních poplachů možno filtrovat podle HW čísla, názvu snímače, časového intervalu, během kterého byly poplachy vygenerovány Výpis odpracované doby měsíční soupis odpracované doby. Výpisy jsou generovány pro každý snímač zvlášť. Pro účely generování výpisu je nutné uvést: o který snímač se jedná, měsíc, rok a maximální počet hodin za směnu. Upozornění: Pokud zaměstnanec začal směnu v poslední den měsíce a ta přetrvá do následujícího měsíce, pak je celá odpracovaná doba přičtena k měsíci, ve kterém směnu začal Výpis správnosti provedení tras výpis vyhodnocuje přesnost identifikace na bodech trasy, řazené podle strážných z daném časovém rozpětí pro daný snímač. Trasa název trasy 20

21 6. Konzole Editace dat Správnost provedení cesta byla provedena správně, nebo nikoliv Body načtené body, které jsou v pořádku načtené Body vynechané body, které byly načteny mimo zadaý čas obchůzky Pomocí Konzole editace dat je možné nastavovat OSM, můžete jejím prostřednictvím též přidávat, mazat nebo editovat data o snímačích. V okně Editace dat jsou zobrazeny aktivní i neaktivní snímače, které byly přidány do aplikace. Varování: Neaktivní snímače nejsou počítány do limitu snímačů udaných licencí programu. (Pokud máte 19 aktivních a 5 neaktivních snímačů, stále můžete využívat program s limitem do 20 snímačů.) V okně Zákazníci jsou uvedeny snímače přidělené k daným zákazníkům. Zákazníci používají Zákaznickou konzoli a mohou mít přístup k některým datům. A - seznam snímačů v systému. Jsou dostupné dva seznamy: aktivní snímače a neaktivní (blokované). Blokovaný snímač je snímač, ze kterého jsou poplachy a signály ignorovány. B - obrazovka s daty vybraného snímače C menu umožňující přístup k detailním údajům o snímači. Dostupné volby jsou popsány níže. Obrazovka zákazníci: 21

22 D seznam koncových zákazníků zavedených do systému, kteří mohou používat Zákaznickou konzoli Znalostní databáze Editace znalostní databáze (nápovědy) je možná přes Editační konzoli (Data Edit Console). Po kliknutí na ikonku přidání informace klikněte na se otevře okno pro úpravy. Pro a potom zapište nadpis a obsah vkládané informace. Zápisy můžou být editovány nebo smazány. Takto vytvořená znalostní databáze se zobrazí ve všech Monitorovacích konzolích v systému Ruční zadání snímače Pro přidání nového snímače klikněte na. 22

23 Vložte 6ti místné výrobní číslo snímače do políčka Číslo (naleznete jej na zadní straně snímače poblíž kovového poutka). Vložte název snímače do políčka Název. Můžete zvolit skupinu, do které je snímač přiřazen (skupipny se nastavují v KG Nástrojích). Přidat snímač do OSM serveru by mělo být zaškrtnuto, aby nebylo nutné přidat snímač do OSM ručně přes OSM konzoli. Snímač, který není přidán do OSM nebude v provozu. Po připojení snímače k systému jej můžete nastavit buď jako aktivní, nebo jako neaktivní. Přidání snímače do OSM je potvrzeno hláškou programu. Volba skupiny snímačů není povinná. Pokud není snímač přiřazen k žádné skupině, pak poplachy a události budou zobrazeny na konzoli, která nemá přiřazenu žádnou skupinu. Kopírování dat je možné z existujícího snímače na jiný. Použitím ikony otevřete okno ve kterém vyberete snímač ze kterého budou data kopírována, stejně tak jako typ dat, které budou kopírována (základní data, poznámky, osoby, body, plány, trasy a jejich definice, osoby a konfigurace snímače). Pro odebrání snímače najděte v seznamu dané zařízení a klikněte na. Použijte volbu Smazat snímač z OSM serveru a pokračujte tlačítkem smazání snímače. pro Tlačítkem vyhledáte specifický snímač nebo skupinu snímačů. Snímač je možné vyhledat také pomocí filtru (dle čísla,názvu, vlastníka nebo skupiny) Data o snímači Po vybrání snímače v seznamu se zobrazí jeho data v datové části okna. V horní části obrazovky najdete Základní data o snímači Data snímače Základní informace o snímači. Editaci provedete kliknutím na editační ikonu. 23

24 Je možné editovat HW číslo, zamknout/odemknout snímač, telefonní číslo SIM karty ve snímači, jméno majitele, skupina ke které snímač patří, jméno zařízení pro přenos (toto jméno se používá při přenos do externích aplikací a nahrazuje HW číslo) a události poplachů, které byly snímačem odeslány. Varování: Poplach nemá nic společného s přenosem. Důležité je, která událost vyvolá poplach. Pokud je aktivní volba Uzamčen, snímač je přidán do seznamu neaktivních snímačů. Obsluha poplachů umožňuje převzetí poplachu v Monitorovací konzoli (Monitoring Console). Tato volba se používá pokud je Kronos Guard používán jako řídící aplikace pro snímače a předává signály do jiné, externí aplikace. Přenos do jiného SW přesměruje přenosy dat na jinou aplikaci (například Kronos NET). Poplachy a události ze snímačů budou předány a mohou být přebírány jinou aplikací. Oznámení poplachu zprávou SMS Systém automaticky odešle SMS na předem zvolené telefonní číslo v případě nového poplachu. Kontaktem může být telefon, fax, a přidáte jej kliknutím na ikonu Přidat. Pozor: dbejte na to, abyste kontakt zadali správně. 24

25 Popis: (například telefonní budka) Typ kontaktu: mobilní telefon, pevná linka, , fax Volné políčko je pro zapsání konkrétního telefonního čísla či adresy Varování Připomínky týkající se např. postupu při ohrožení v objektu, kde je snímač používán. Každá připomínka má nadpis a obsah Osoby Seznam osob, které budou upozorněny v případě poplachu Je možné přidat kontakty do osobních dat. Priorita osob, které mají být informovány o poplachu, je určena dle jejich pozice v seznamu. Políčko popis je určeno pro krátký popis osoby. V kontaktech se vytvoří seznam kontaktů k dané osobě. Přidání popisu kontaktu probíhá stejně jednoduše, jako přidání kontaktu samotného (telefonní číslo, adresa, ) a typ kontaktu stejně jako v případě přidání kontaktů pro snímače. V záložce Strážní stačí vyplnit jen jméno a krátký popis Body (tagy) Seznam bodů přiřazených ke snímači. Pokud je zvolena automatická volba, načtou se body při prvním načtení do snímače AG. Editace těchto dat je nutná po přidání bodů. Přidávání bodů pomocí snímače AG nastavíte zaškrtnutím volby v aplikaci Nástroje > Kernel > Obecné > Přidání nových bodů Bod lze přidat také ručně, pomocí tlačítka Přidat. Přidání nového bodu nebo předání bodu k jinému snímači je možné, stejně tak jako jen číslo, popis nebo umístění bodu. Úprava bodu se provede vybráním ze seznamu a použitím ikony Upravit, nebo dvojklikem na daný bod. 25

26 Popis, umístění a typ bodu. Dostupné typy bodů: Počáteční bod trasy -bod, kterým trasa obchůzky začíná. Od něj se počítá doba obchůzky. Bod trasy -běžný bod trasy Bod ukončující trasu -Bod ukončující celou obchůzku. Událost -nahraný bod značí událost, například požár a je vhodné ho kombinovat a volbou poplachový bod Jméno osoby Bod přiřazený osobě pro označení zaměstnance při načítání docházky Uživatel snímače -jméno strážného. Od načtení tohoto bodu se ostatní body a události ve snímači přiřazují této osobě. Začátek pracovní doby -načtení bodu indikuje začátek pracovní doby a následně se identifikují osoby Konec pracovní doby -načtení bodu indikuje konec pracovní doby a následně se identifikují osoby [Neuvedeno] Pozor: do plánů a do kontroly obchůzek mohou být přidány jen body obchůzky (včetně počátečního bodu trasy a ukončujícího bodu trasy). Pokud je vybrána volba Poplach, umožňuje to spustit poplach ihned po načtení poplachového bodu. Záleží to na nastavení typu bodu Mapy Přidání map/plánů objektu ve formě obrázku JPEG a vložením bodů dle obchůzky. Tyto body jsou pak podsvíceny danou barvou v případě poplachu. Po přidání obrázku nebo vybrání jeho umístění, mohou být body trasy umístěny. Body se umísťují technikou chytit a přetáhnout (Drag and Drop). Odstranění bodu z plánu se provede přetažením bodu na ikonku koše umístěnou nad seznamem bodů. Pozor: umístit lze jen body označené jako body trasy! Definice trasy Možnost nadefinovat šablony tras pro kontrolu obchůzek. Nadefinované trasy lze následně použít v plánování tras/obchůzek 26

27 Definice trasy určuje typ a vyhodnocení trasy. Usnadňuje následně vytváření obchůzek. Je vhodné si trasy vytvořit u nepravidelných obchůzek, například každé pondělí, kde by bylo nutno nastavovat u obchůzek každou trasu zvlášť. Při přidávání nové definice trasy zadejte její název a typ. Dostupné jsou 3 typy: Jednoduchý (doporučeno) Zvolené body musí být načteny v daném čase, ale nezáleží na jejich pořadí. Vyberete body, které by měly být kontrolovány a nastavíte časový interval mezi body (v minutách) Přesné pořadí Zvolené body musí být načteny v daném čase a pořadí. Je možné nastavit časový interval mezi začátkem a koncem trasy. Čas načtení prvního bodu je brán jako začátek trasy. 27

28 Mezi seznamy jsou ikony pro přidávání, odebírání nebo řazení bodů v seznamech. Rozšířené Zvolené body musí být načteny s daném čase a pořadí. Časový interval mezi jednotlivými body lze nastavit. Pozor: 00:00 neznamená začátek dne, ale začátek trasy obchůzky. Pokud je zvolen typ, další krok je definování bodů přidělených trase a čas ve kterém mají být načteny. Rolovat mezi kroky je možné tlačítky a. Body ze seznamu bodů umístíte na časovou osu (0-24h). Každý bod může mít nastavenu toleranci načtení. Lupou můžete zvětšovat či zmenšovat náhled na časovou osu. Celková doba obchůzky je automaticky 28

29 vyplněna pod časovou osou. Bod odmažete přetažením do ikony koše. POZOR: čas 00:00 neznamená začátek dne, ale začátek trasy. Definice tolerance je dostupná pro každý bod. Je možné toho docílit dvěma způsoby: Na časové ose Nebo dvojklikem na bod v seznamu Aktivní trasa Pozor : Definice tras se používají pro definici trasy, která může mít později stanoven harmonogram kontroly. Při nastavování plánu toto zjednodušení umožňuje používat stejnou trasu pro různé časové období (např. v roce), bez nutnosti definování trasu vícekrát Trasa (obchůzka) Definice trasy/obchůzky slouží ke kontrole záznamů bodů. Každá obchůzka by měla mít vytvořenu tuto definici (harmonogram). Již definované trasy pro snímač nebo nově vytvořené mohou být použity pro přidání definice. 29

30 Jméno: název obchůzkové trasy Začátek trasy: opakování vykonávané obchůzky můžete zvolit v liště kalendář. Jsou dostupné tyto volby: Datum obchůzka začne v zadaný den Každý den bude vykonána každý den Pondělí-pátek bude vykonávána jen ve všedních dnech Sobota-neděle pouze během víkendů Týden specifikujete přesný den v týdnu, kdy má být obchůzka prováděna Měsíc určíte den v měsíci, kdy má být vykonávána obchůzka Čas začátku trasy Den den, který má být obchůzka provedena (Pozor: tato volba není přístupná vždy. Je závislá na volbě kalendáře) Začít jednou trasa může být vykonána jen jednou, v danou hodinu daného dne Opakovat v intervalu nebo může být opakována během zadaných dní (dne) v intervalu (například každou hodinu) Od doba začátku trasy, nebo začátek intervalu, ve kterém chcete opakovat obchůzky Do pouze u volby Opakovat v intervalu, nastavíte čas, kdy končí daný interval. (například, když denní 30

31 obchůzka každou hodinu přejde v 22:00 na systém nočních obchůzek, které jsou vykonány jen jednou za tři hodiny) Začínat trasu vždy časový interval, během kterého bude započata obchůzka, dostupné jen pokud je zaškrtnuta volba Opakovat v intervalu. Upozornění zvukem snímače v době zahájení plánované obchůzky je do snímače OSM serverem odesláno tónové upozornění (to lze nastavit individuálně pro všechny snímače shodné v KG Tools/Kornel/Hlavní Doba platnosti Tyto parametry jsou nastaveny jen pokud je nutné omezit provoz obchůzek (například jen v době svátků) Nastav počáteční stav počáteční datum a čas platnosti obchůzek Nastav čas ukončení datum a čas do kterého daná definice obchůzek platí Trasa používání dní Zde nastavíte, ve které dny chcete obchůzky provádět: Použít ve dny, které jsou definovány jako svátky/prázdniny tedy ve dnech státních svátků Použít pro ostatní dny ostatní dny, mimo svátků Definovat dny jako svátek můžete v Nastavení > Kalendář svátků/prázdnin Způsob třídění obchůzkových bodů popis viz kap Jednoduchý Přesné pořadí Rozšířené Použít nastavení v definici tras 31

32 Je možné všechny parametry nastavovat během přidávání trasy, kromě uspořádání bodů na trase Schválit změny Všechny změny vytvořené zákazníkem jsou zde uloženy. Zákazník prostřednictvím Zákaznické konzole (Customer Console) má možnost editovat data. Pokud jsou tato data změněna, objeví se ikona vykřičníku vedle jména snímače v konzoli. Administrátor tak vidí změnu a může ji buď potvrdit, nebo zamítnout. Je možné zde prohlížet změny čekající na zpracování, zamítnuté či akceptované a to i v zadaném časovém intervalu. Změny lze zobrazit i podle typu události, které se týkají: - data snímače - nastavení snímače - kontakty pro snímač 32

33 - osoby - strážní - poznámky - body - mapy - definice trasy - trasy - identifikátory snímače Nastavení snímače Volba dovoluje provést nastavení konkrétních parametrů snímače, jeho restart a kontrolu upozorňovacího tónu. Po změně parametrů musí být informace odeslána do snímače.. Snímač je nutno restartovat po každé provedené změně. Operace, které můžete na snímači provést jsou popsány níže Operace se snímači Změny u snímačů je možné provést volbou Základní nastavení čtení snímače Nastavení čtení snímače stáhne aktuální nastavení snímače Je možné nastavit základní nastavení a to potom použít u všech snímačů (nemusíte tedy vše stejně nastavovat u každého snímače zvlášť). Toto základní nastavení naleznete v Nastavení > Výchozí nastavení pro snímač. Připojení parametry připojení snímače s OSM serverem. IP adresa serveru IP adresa počítače, na kterém je nainstalován OSM server Port Otevřený odposlouchávající port OSM serveru pro snímače AG. Port zkontrolujete v Nastavení > Nastavení OSM serveru > Moduly pro vložení 33

34 Perioda testování (v minutách) interval odesílání testovacích zpráv na snímač. Je doporučeno nastavit toto odesílání na max. 8 minut. GPRS nastavení GPRS spojení snímače P ř ístupový bod jméno přístupového bodu APN Uživatelské jméno pro připojení k APN Uživatelské heslo heslo k APN Komunikace - telefonní čísla, která snímač akceptuje a ze kterých je možné realizovat hovor na snímač. Čísla i počty tónů po kterých bude spojení automaticky navázáno je doporučeno vyplnit. Záložní číslo SMS číslo, na které bude odeslána SMS o události v případě nenavázání spojení pře GPRS. Toto telefonní číslo (modem s tímto tel číslem) by mělo být připojeno k OSM serveru. Telefonní číslo číslo SIM karty ve snímači. Konfigurace z programu se do snímače načte ihned po jeho prvním připojení. tlačítko odešle SMS Telefon, který je oprávněn měnit nastavení pouze z toho čísla bude snímač akceptovat nastavovací SMS. Číslo, kam bude realizován hovor ze snímače sem zadáte telefonní číslo, se kterým bude moci snímač navázat hovor. Tyto volby jsou dostupné až po zakliknutí políčka u verze 1.0rc2 Hlasitost zvonění pro události: Aktivace RFID čtečky Načtení RFID tagu Vybitá baterie Příchozí hovor Příchozí textová zpráva Zahájení poplachu Dostupné volby zvonění: Žádný tón, žádné vibrace Tichý tón, žádné vibrace Hlasitý tón, žádné vibrace Žádný tón, vibrace zapnuty Tichý tón, vibrace zapnuty Hlasitý tón, vibrace zapnuty Události posílat jako SMS Všechny Stisknuto tlačítko hovor 34

35 Stisknuto poplachové tlačítko Načtení RFID tagu Kontakt krytu baterie (sabotáž) Snímač vložen do dokovací/nabíjecí stanice Baterie nabita Nastavení změněno Odeslat - odešle nastavení do snímače. Po změně nastavení snímače je nutno snímač restartovat. Nastavit čas - nastaví aktuální čas ve snímači. Čas může být automaticky kontrolován OSM serverem. Pozice - aktuální pozice je získávána podobně, jako BTS (nemusí být podporováno) Znovu načíst - restart snímače Verze získá informaci o verzi softwaru snímače Píp nastavení zvuku snímače (frekvence, průběh, opakování a hlasitost) Odeslat v je možné odeslat příkaz AT do snímače. Detaily ohledně nastavení snímačů naleznete v manuálu vztahujícímu se k obchůzkovým snímačům ActiveGuard Záložka zákazníci Tato záložka slouží k evidenci zákazníků kteří mohou editovat či sdílet data v Zákaznické konzoli (Customer Console). Zákazníka přidáte ikonou, nebo jej odeberete ikonou. 35

36 Zadáte jméno zákazníka a uložíte. Po kliknutí na daného nového zákazníka v tabulce zákazníků se zobrazí jeho podrobné informace: Data zákazníka a Přiřazené snímače. Je zde nutné zadat jméno a heslo pro daného zákazníka, aby se mohl připojit k Zákaznické konzoli. Je nutné mu nastavit práva pro prohlížení událostí a tisku dat. Práva zákazníka pro čtení a změny dat: Data snímače Kontakty pro snímač Poznámky Osoby Strážní Body Definice trasy Trasy Identifikátory Požadavky na změny Vyhodnocení Možnost tvorby výpisů podobně, jako je to možné v Monitorovací konzoli (Monitoring Console) (výpis událostí ze snímačů, čísla poplachů, odpracovaná doba, správnost provedení obchůzek) Tisk a export Pozor: data nebudou změněna, dokud nebudou schválena administrátorem v Editační konzoli (Data Edit Console). K zákazníkovi je možné přiřadit snímače v záložce Přiřazené snímače. Vyberete snímač ze seznamu snímače nejsou přiřazeny k zákazníkovi a šipkou jej přiřadíte do horní tabulky, tedy zákazníkovi. Přesun snímače od 36

37 6.4. Menu zákazníka probíhá obdobně, vyberete v horní tabulce požadovaný snímač a šipkou jej přesunete do dolní tabulky, tedy mezi nepřiřazené Program Přihlášení Odhlášení Konec Nastavení Nastavení systému Kronos Guard NET Kalendář svátků Možno nastavit státní svátky a dny pracovního volna. Kliknutím na ikonu svátků: zobrazíte dialog přidávání Zadejte jméno svátku a datum. Tento kalendář se používá pro nastavování tras, pokud je zadána volba Použít ve dny, které jsou definovány jako prázdniny Výchozí nastavení snímače Zde se nastaví výchozí nastavení a u všech přidávaných snímačů jej přiřadíte, aby se předešlo neustálému přepisování údajů. Díky této funkci se načte každý nový snímač ihned po přihlášení k systému Přidat DEMO snímač Přidáte demo snímač pro simulaci funkce systému Nastavení OSM serveru Moduly pro vložení: Snímače a porty, které jsou monitorovány. 37

38 Moduly k úpravě TCP analyzátor UDP primary se používají pro nastavení OSM serveru. Data musí být stejná, jako v KG Nástroje (KG Tools) > Kernel > OSM Informace k OSM serveru Kliknutím na tlačítko Databáze OSM serveru získáte informace o OSM, jeho verzi a licenci. Tlačítko Restart OSM způsobí restart OSM. Více informací o OSM naleznete v dokumentaci k OSM serveru Schéma snímačů Informace o všech snímačích v systému Editace AG Vyberte schéma (položka nadřazená jednotlivým snímačům, v našem případě AG ). Obecná data: Typ schématu Název jména snímačů Popis Čas vypršení signálu časový limit. Pokud do této doby nepřijde zpráva ze snímače, je vyhodnocen stav jako chyba Odpojeno pokud snímač nepošle žádná data přes GPRS v tomto limitu, je označen jako odpojený a 38

39 přechází na stav komunikace přes SMS Synchronizace času: mezi serverem a snímačem Maximální rozdíl času: mezi serverem a snímačem Časová zóna ve které se nachází snímač Automatický časový posun automatický přechod zimní/letní čas Detailní informace naleznete v manuálu pro OSM server. Kódy Popis a kódování signálů které jsou použity pro komunikaci mezi snímačem a serverem Omezení Omezení snímače: zpráva se objeví, když jsou přepsány stanovené limity Editování snímačů Vyberte konkrétní snímač ve schématu a klikněte na ikonu : Část parametrů se nevztahuje ke snímači, proto je není možné měnit. Typ snímače Výrobní číslo snímače Telefonní číslo SIM karty vložené ve snímači Přístupový kód neměnit! Kódovací klíč neměnit! 39

40 SMS kódovací klíč neměnit! XML název neměnit! Contact ID name neměnit! Contact ID line neměnit! SIA name neměnit! SIA line neměnit! Popis krátký popis snímače DTMF Decode DTMF message object number Název šablony název šablony snímačů AG Pomoc Informace O licenci a obecné informace o systému. 7. Zákaznická konzole (Customer Console) Zákaznická konzole (Customer Console) je dostupná zákazníkům provozovatele systému. Náhled dat obsahuje jen ty snímače, které jsou přiděleny tomuto zákazníkovi. V konzoli je možné provádět změny nastavení, ovšem ty se projeví až po schválení administrátorem systému Nastavení Nastavení probíhá přes Program > Nastavení. Pro správné nastavení komunikace mezi moduly je nutné zadat: port, IP adresu serveru (nezaměňovat Driver Zákaznické konzole s adresou OSM serveru) a cestu, kde jsou uloženy soubory programu KronosGuard NET. Pokud je zaškrtnuto políčko Šifrovací klíč, znaky v políčku klíče se použijí k šifrování dat. Je nutné stejný klíč zadat i do modulu Driver zákaznické konzole i do Zákaznické konzole (Customer Console) Menu Velikost písma: velikost písma v celém modulu. Nastavení v hlavním menu programu: 40

41 7.2.1 Program Pomoc 7.3. Data snímače Přihlásit zákazník se přihlási pomocí jména a hesla, které je mu přiděleno v Editační konzoli (Data Edit Console) Odhlásit Nastavení nastavení propojení mezi Driverem Zákaznické konzole a zadanou cestou k souborům programu Zavřít ukončení práce v programu Informace o licenci a obecně o programu Než začnete modul používat, je nutné se přihlásit. Vyberte snímač v záložce Data snímače. Výběr potvrdíte tlačítkem. Stejný popis naleznete v kapitolách Monitorovací konzole (Monitoring Console) a Editační konzole (Data Edit Console) Základní data snímače (viz Monitorovací konzole (Monitoring Console)) Signály seznam posledních signálů (viz Monitorovací konzole (Monitoring Console)) Mapy seznam bodů umístěných na mapě objektu (viz Monitorovací konzole (Monitoring Console)) Osoby a strážní seznam osob a strážných (viz Monitorovací konzole (Monitoring Console)) 41

42 Poznámky poznámky související se snímači a jejich popisy (viz Monitorovací konzole (Monitoring Console)) Body seznam přiřazených bodů ke snímači (viz Editační konzole (Data Edit Console)) Definice trasy (viz Editační konzole (Data Edit Console)) Trasy seznam všech funkcí tras pro daný snímač (viz Editační konzole (Data Edit Console)) Identifikátory snímačů 7.4. Výpisy Požadavky na změny náhled navrhovaných změn. Seznam čekajících změn, které mohou být potvrzeny či zamítnuty (v Editační konzoli (Data Edit Console)). Je možné nastavit termín od/do zobrazení dat. Zákazník může vytvářet výpisy a souhrny v záložce Souhrny, podobně jako v Monitorovací konzoli (Monitoring Console) Výpis událostí snímače viz. kapitola Monitorovací konzole (Monitoring Console) Výpis možností poplachů viz. kapitola Monitorovací konzole (Monitoring Console) Výpis odpracované doby - viz. kapitola Monitorovací konzole (Monitoring Console) KG Nástroje (KG Tools) Výpis správnosti provedení obchůzky - viz. kapitola Monitorovací konzole (Monitoring Console) Modul KG Nástroje (KG Tools) se používá k řízení celé aplikace a jejího nastavení. Pozor: Nastavení se vztahuje k pracovní stanici, na které byla spuštěna aplikace a informace se ukládá v registrech. Volbou Nastavit modul vyberete modul, kterého se nastavení má týkat. 42

43 8.1. Globální nastavení Velikost písma nastavuje velikost písma ve všech modulech Cesta k aplikaci adresář, kde jsou uloženy komponenty KronosGuard a kde bude vytvořena databáze Řetězec připojení k databázi Šifrování pomocí klíče je možné kódovat data, která jsou zasílána mezi jednotlivými moduly (Editační konzole (Data Edit Console), KG Monitorovací konzole (Monitoring Console) a KG Kernel). Klíč v hexadecimálním kódu může obsahovat čísla od 0 do 9 a písmena A až F. 43

44 Maximální velikost databáze [MB] pokud je maximální velikost vaší databáze například 4GB, doporučujeme nastavit tento limit o 100MB nižší, tedy 3900MB. Po dosažení tohoto limitu bude zobrazena zpráva, ale data se budou dále ukládat. V případě, že dojde k dosažení limitu vaší databáze, data se již dále neukládají. (Standardně má databáze typu MSDE velikost max. 2GB, SQL EXPRESS 2005 max. 4GB) Skupiny snímačů Novou skupinu snímačů přidáte tlačítkem. Editovat ji můžete, nebo ji můžete vymazat. Skupiny jsou řazeny abecedně Skupiny snímačů Přiřazení snímačů ke specifickému modulu (Monitorovací konzole (Monitoring Console) a Editační konzole (Data Edit Console)). Monitorovací konzole (Monitoring Console) mohou být rozděleny do skupin, to znamená, že budou schopny prohlížet jen ty snímače, které jsou přiděleny jejich skupině. Pokud jsou skupiny definovány pro konzole, zobrazí se panel s tlačítky s nadpisem názvu skupiny a počtem poplachů pro danou skupinu. Stiskem odpovídajícího tlačítka skupiny zapnete. Pokud zadáte do políčka názvu skupiny * (hvězdičku), vytvoříte skupinu, která bude evidovat všechny signály, které nejsou přiřazené k jiným skupinám. Skupiny mohou být definovány zvlášť, pro každou konzoli. Pozor: Velká a malá písmena v názvech skupin se rozlišují! Pozor: po nastavení všech skupin je vhodné nastavit ještě skupinu *. Do které budou spadat signály, nepřiřazené k žádné skupině, nebo přiřazené ke skupině s chybným názvem či neexistující skupině. Pokud tento sběrný koš nevytvoříte, tyto signály se nikde nezobrazí! Přiřazení snímačů ke skupinám Přiřazení proběhne po stisku tlačítka. 44
