Návod na montáž, zapojenie a obsluhu pre Elektrický vrátnik KARAT 2-BUS 4 FN

Transkript

1 Návod na montáž, zapojenie a obsluhu pre Elektrický vrátnik KARAT 2-BUS 4 FN Návod na montáž, zapojení a obsluhu pro Elektrický vrátný KARAT 2-BUS 4 FN SK CZ 02.11

2 CZ Prohlášení o shodě podle EC TESLA STROPKOV, a.s. tímto prohlašuje, že všechna zařízení systému KARAT 2-BUS a další zařízení dvojvodičového dorozumívacího systému 2-BUS odpovídají z hlediska elektromagnetické kompatibility směrnici 2004/108/EC a z hlediska elektrické bezpečnosti směrnici 2006/95/EC. Shoda byla prokázaná posouzením nezávislou autorizovanou osobou. Podklady jsou uloženy u výrobce zařízení. Úvod Dorozumívací systém KARAT 2-BUS tvoří domácí telefony (DT), elektrický vrátný (EV), síťový zdroj (SN) a elektrický zámek (EZ). Tento systém je specifický tím, že každý EV musí mít při montáži nastavenou svou adresu (1-8) a DT nastavené systémové číslo ( ). Hlavní částí systému KARAT 2-BUS je hlavní elektrický vrátný (EVH), který plní funkci ústředny pro celý systém a zabezpečuje komunikaci a napájení. Vedlejší elektrický vrátný (EVV) má z hlediska uživatele stejné vlastnosti jako EVH a montuje se např. u vedlejšího vchodu domu. EV se standardně dodává v provedení jako hlavní elektrický vrátný. V případě požadavku na připojení dalšího EV je zapotřebí provést úpravu zapojení a přeprogramovat adresu. Podrobný popis je uveden v následujícím textu (viz kap. 1). EV popisované v tomto návodě jsou určeny pro spolupráci s domácími telefony 4 FP , 4 FP /1, 4 FP , 4 FP , síťovým zdrojem 4 FP (schéma obr.7) nebo 4 FP (obr. 7.1), elektrickými zámky 4 FN , 11-14, 15-20, moduly EV KARAT- 4 FN či GUARD - 4 FN , 38, 39, 63 z produkce TESLA Stropkov, a.s. a dalšími zařízeními komunikačního systému 2-BUS. Dorozumívací systém KARAT 2-BUS je tvořen z těchto standardně dodávaných dílů: Modul elektrického vrátného Modul EV0 KARAT 2-BUS 4 FN , 2 - modul EV, 1 tlačítko podsvitu + zámek (obr. 3) Modul číselnice Modul TM13 KARAT 2-BUS 4 FN ,2 - modul číselnice (13 tlač.) pro kódovou volbu (obr. 4) Modul TM13+Z KARAT 2-BUS 4 FN ,2 - modul číselnice (13 tlač.) pro kódovou volbu+zámek (obr. 5) Modul popisný Modul popisný 1M KARAT 2-BUS 4 FN ,2 - modul popisný s podsvitem (obr. 6) Modul jmenovníku 4M KARAT 2-BUS 4 FN ,2-4-modulový jmenovník s podsvitem pro 75 účastníků Rám Rám 1B 4 FF , 2 - rám pro 1 modul Rám 4B 4 FF ,2 rám pro 4 moduly Rám 2B 4 FF , 2 - rám pro 2 moduly Rám 6B 4 FF ,2 rám pro 6 modulů Rám 3B 4 FF , 2 - rám pro 3 moduly Rám 4Bupravený 4 FF , 2 - upravený rám pro 4-modulový jmenovník Rám 6Bupravený 4 FF , 2 - upravený rám pro EV0,TM13 a 4-modulový jmenovník Krabice pod omítku Krabice pod omítku 1B,2B,3B 4 FA ,56,57 - krabice pro 1 rám, 2 rám, 3 rám Stříšky pod omítku vertikální horizontální vertikální horizontální Stříška 1 rám 4 FA ,2 - Stříška 2 rám 4 FA ,2 4 FA ,2 Stříška 3 rám 4 FA ,2 4 FA ,2 Stříška 4 rám 4 FA ,2 - Stříška 6 rám 4 FA ,2 4 FA ,2 Stříšky nad omítku vertikální horizontální vertikální horizontální Stříška 1 rám 4 FF ,2 - Stříška 2 rám 4 FF ,2 4 FF ,2 Stříška 3 rám 4 FF ,2 4 FF ,2 Stříška 4 rám 4 FF ,2 - Stříška 6 rám 4 FF ,2 4 FF ,2 Mont. krab. nad omítku vertikální horizontální vertikální horizontální Mont. krabice 1 rám 4 FF ,2 - Mont. krabice 2 rám 4 FF ,2 4 FF ,2 Mon. kr.3 rám 4 FF ,2 4 FF ,2 Mont. krabice 4 rám 4 FF ,2 - Mon. kr.6 rám 4 FF ,2 4 FF ,2 Distanční spona Distanční spona Distanční spona 4 FA (slouží pro spojení mont. krabic v případě montáže pod omítku bez stříšky s více rámy vedle sebe v horizont. směru). 4 FA (slouží pro spojení mont. krabic v případě montáže pod omítku bez stříšky s více rámy vedle sebe ve vertikálním směru). Poznámka: Doplňkové číslo za číslem dílu označuje barevné vyhotovení (1-antika měděná, 2-antika stříbrná). UPOZORNĚNÍ! Dorozumívací systém KARAT 2-BUS dovoluje zaadresovat, resp. zapojit maximálně 8 ks EV. Výrobce dále doporučuje do systému zapojovat maximálně 100 ks DT (se síťovým zdrojem 4 FP max. 120 ks DT). V případě zapojení většího počtu DT může dojít k poklesu úrovně akustického signálu, případně k poruchám v komunikaci. 1

3 Dále budou použity následující zkratky: DT Domácí telefon EVV Elektrický vrátný vedlejší DTH Domácí telefon hlavní EZ Elektrický zámek DTV Domácí telefon vedlejší IČ Interkomové číslo EV Elektrický vrátný SČ Systémové číslo EVH Elektrický vrátný hlavní SN Síťový zdroj CZ 2. Montáž Montáž EV může být realizována (obr. 1): pod omítku bez stříšky: - vertikálně (příloha 1) - horizontálně (příloha 2) - vertikálně dva rámy (příloha 3) - horizontálně dva rámy pod omítku se stříškou: - vertikálně (příloha 1) - horizontálně (příloha 2) nad omítku bez stříšky: - vertikálně - horizontálně nad omítku se stříškou: - vertikálně (příloha 4) - horizontálně (příloha 5) Při montáži EV KARAT 2-BUS postupujte následujícím způsobem: EV montujte 1,3 1,5m od úrovně podlahy v prostředí s teplotou od -25 C do +40 C při maximální relativní vlhkosti 80%, přičemž montážní místo musí být chráněné před stékající a stříkající vodou. Pro montáž pod omítku je nutné osadit do zdi plastovou krabici. Nápis TOP ve vnitřku krabice musí být v případě vertikální montáže vždy nahoře, v případě horizontální montáže vždy vlevo! Z důvodu lepšího přitlačení těsnění rámu ke zdi je zapotřebí osadit krabici cca 2-3 mm pod úroveň. Rozměry otvorů ve zdi jsou uvedeny v tab. Pro montáž na dva rámy resp. rám 4B,6B je zapotřebí osadit dvě krabice vedle sebe spojené distanční sponou resp. beze spony podle obr. 2; 6.3; 6.2; 6. Před osazením je nutné v krabici prorazit otvory pro vyústění přívodních vodičů v předlisovaných místech (obr. 1 - příloha) a v případě montáže na dva rámy resp. rám 4B,6B vytvořit průchod pro propojovací kabel (obr.2;2a;1). Pro montáž na rám 4B, 6B je navíc zapotřebí vytvořit průchod pro uvolněni západky modulu tlačítek (obr. 6.2;6.4). Při montáži EV do čerstvě zatepleného pláště budovy je nutné montážní prostor EV předem vysušit a zabránit další koncentraci vlhkosti a její kondenzaci v montážním prostoru EV např. odvětráním tohoto prostoru. Pro odvod tepla z EV, a tím snížení rizika kondenzace, může též napomoci montáž stříšky nad omítku, přestože je montáž prováděna pod omítku. Přes tato navrhovaná opatření doporučujeme v případě zatepleného pláště budovy montáž EV nad omítku! Pro montáž nad omítku je zapotřebí upevnit stříšku (kompletní) nebo krabici nad omítku pomocí přibalených šroubků a příchytek. Rozměry plochy, potřebné pro montáž, jsou v tab. 2. Za pomoci přibalených šroubků upevněte rám na sloupky stříšky resp. krabice nad omítku. Pozor: při upevňování krabice nad omítku mají odvětrávací otvory směřovat vždy dolů. Nápis TOP na zadní straně rámu musí být v případě vertikální montáže vždy nahoře, v případě horizontální montáže vždy vlevo. Pozor: pro upevnění rámu do krabice pod či nad omítku nebo stříšky nad omítku nesmí být použity šrouby s kuželovou hlavou! Štítek pro označení jmen vyjměte z popisného modulu KARAT 2-BUS po odšroubování upevňovacích šroubků (obr.6; 6.1). Montáž modulů začněte vždy zdola nahoru resp. zprava doleva a ukončete uzamykacím modulem t.j. EV0 nebo TM13+Z KARAT 2-BUS. Jednotlivé moduly umístěte na požadované místo do rámu a zatlačte až zacvaknou pružné západky; poté zajistěte pojistkou (otočit o 180 tak, aby zaskočila do vybrání pružné západky). Pojistky pružných západek musí být před montáží v poloze podle obr. 4 a 6. Jednotlivé moduly mezi sebou propojte podle schématu na obr. 2, dodržujte správné pořadí montáže modulů. Před montáží modulu EV0 nebo TM13+Z KARAT 2-BUS nejprve klíčkem z přibaleného sáčku otočte západku zámku do vertikálního směru. Připojte vodiče do příslušných konektorů a opatrně zasuňte modul do rámu tak, aby nedošlo ke skřípnutí některého z propojovacích vodičů. Dále modul zatlačte do rámu a zajistěte zámkem modulu (otočit klíček o 90 proti směru hod. ručiček). Vodiče připojte na svorkovnice podle schématu na obr. 7, kde je příklad zapojení systému KARAT 2-BUS s hlavním a vedlejším elektrickým vrátným. Elektrický odpor vodičů obvodu elektrického zámku nesmí překročit 4Ω. Odpor jednotlivých vodičů napájení a BUS1, BUS2 může byt max. 7Ω. Doporučujeme použít stočený pár 2x0,5mm s maximální délkou 200m (např. SYKY, J-Y(St)Y - 2x0,5 nebo UTP). V případě větších délek je nutné zvětšit průřez vedení s ohledem na max.odpor vodiče, např. zdvojením párů SYKY kabelu. Spojovací vodiče systému KARAT 2 BUS nesmí být zároveň použity pro jiné účely, než je uvedeno v tomto návodu na obsluhu. V případě zapojení většího počtu DT, nastavte úroveň mikrofonu, reproduktoru a místní vazby (obr. 3). Do systému se mohou připojit pouze zařízení, která jsou uvedena v tomto návodě a pouze způsobem popsaným v tomto návodě. Montáž 4-modulového jmenovníku 4 FN ,2 realizujeme do upraveného rámu 4B jako samostatný modul nebo do upraveného rámu 6B ve vertikálním či horizontálním směru. Různé varianty výstavby tabla viz na obr.1a. Všechny zásady montáže uvedené v předchozím textu zůstávají nezměněny, nicméně je zapotřebí dodržet tyto odlišnosti: 2

4 CZ Pro montáž do rámu 4B je zapotřebí osadit dvě krabice 2B vedle sebe. Před osazením je nutné v krabicích vytvořit otvor pro propoj. kabel (obr.6.2).v případě, že jmenovník montujeme jako přídavný k rámu 6B pro rozšíření počtu účastníků, je v levé krabici nutné vytvořit průchozí otvor pro propojovací kabel podsvitu z tohoto modulu (obr.6.2). Pro montáž do rámu 6B je zapotřebí osadit dvě krabice 3B vedle sebe. Před osazením je nutné v krabicích vytvořit otvory pro uvolnění západky modulu číselnice TM13 a pro propoj. kabel (viz obr.6.4).v případě, že se uvažuje pro rozšíření počtu účastníků o dalším přídavném jmenovníku v rámu 4B, je nutné ve spodní části levé krabice vytvořit průchozí otvor pro propojovací kabel podsvitu z tohoto modulu (obr.6.4). Štítek pro seznam jmen a kódů jednotlivých účastníků vyjmeme z modulu jmenovníku následujícím způsobem: - uvolníme šroubky na držácích modulu jmenovníku (8ks) - nadzdvihneme a vyjmeme krycí fólii a následně štítek - vyznačíme jména a kódy účastníků - opačným postupem štítek a krycí fólii opět vložíme zpět - dotáhneme uvolněné šroubky na držácích modulu jmenovníku (8ks) Pozor na správnou polohu LED podsvitu při zpětné montáži fólie a štítku. Při horizontální montáži je zapotřebí otočit štítek o 90. Štítek je k dispozici i v elektronické podobě na (vnější rozměr štítku je 173x173 mm, štítek doporučujeme zhotovit z papíru o gramáži 120 gr/m 2 ). 4-modulový jmenovník montujeme do příslušného rámu tak, že nejprve z jednoho konektoru odpojíme propoj. kabel spojující obě desky pl. spoje, potom jmenovník zasuneme do rámu na pevné západky, odpojený kabel provlékneme otvorem v krabici 2B resp. 3B, opětovně připojíme do původního konektoru a následně v dolní části (při horizont. montáži vpravo) přišroubujeme dvěma šroubky TORX z příbalu. Propojovací vodiče ze 4-modulového jmenovníku 4 FN ,2 připojíme do konektorů podle obr. 2a. UPOZORNĚNÍ! Při montáži a programování dodržujte zásady pro zacházení se zařízením obsahujícím komponenty citlivé na elektrostatický náboj. Upozornění pro naložení s obalem a dožitým výrobkem. V zájmu ochrany životního prostředí doporučujeme obal z výrobku odevzdat do příslušné sběrny na recyklaci. Krabice Bal. papír PE sáčky PE fólie Tento symbol na výrobku nebo obalu znamená, že po skončení životnosti elektrozařízení nesmí být likvidováno společně s nevytříděným komunálním odpadem. Za účelem správného zhodnocování je odevzdejte na místo určené pro sběr elektroodpadu. Další podrobnosti si vyžádejte od místního obecního úřadu, nejbližšího sběrného místa nebo zaměstnance prodejny, kde jste výrobek zakoupili. Správným nakládáním s elektrozařízením po uplynutí doby životnosti přispíváte k opětovnému použití a materiálovému zhodnocení odpadu. Tímto konáním pomůžete zachovat přírodní zdroje a přispějete k prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví. 3

5 Nastavení základních parametrů vstup do módu nastavování Pokud provádíte instalaci komunikačního systému 2-BUS poprvé, doporučujeme Vám seznámit se se systémem a způsoby jeho nastavování/programování v minimální základní sestavě (SN+EV+DT) zapojené podle obr.7 na pracovním stole. Takto si můžete před konečnou instalací procvičit postupy programování EV a DT a obeznámit se s tóny, které doprovázejí nastavování/programování. Po vstupu do módu nastavování můžete nastavovat tyto základní parametry (v závorkách jsou standardně nastavené parametry z výroby): adresa (1) doba sepnutí elektrického zámku [s] (7) systémové číslo tlačítka přímé volby (000) heslo pro vstup do módu nastavování (0000) kód pro otevření elektrického zámku (žádný) dolní hranice povolené volby (000) horná hranice povolené volby (999) utajené spojení DT EV (povolené) Pro vstup do módu nastavování postupujte následovně: Proveďte volbu : [K] [9] [9] [9] [9] [K] [X] [X] [X] [X] Pozn.: - XXXX je heslo pro vstup do módu nastavování (ve výrobě nastavené na 0000) - tlačítko [C] slouží k přerušení volby (např. při omylu), což je také doprovázeno chybovým tónem 2. Po úspěšném provedení volby zazní melodie nastavování, začne blikat podsvětlení a budete se nacházet v hlavním menu nastavování Po uplynutí 30s od vstupu do menu nastavování, systém po zvukové signalizaci přejde automaticky do pracovního režimu Pozn.: - z hlavního menu nastavování stlačením tlačítek [1] [4], [6], [8], [9] a [0] přejdete do módu nastavování jednotlivých parametrů (viz kap. 1-8) - stlačením tlačítka [C] zazní chybový tón a systém přejde do pracovního režimu Okamžitě po instalaci změňte heslo pro vstup do módu nastavování (ve výrobě nastaveno na 0000"), zabráníte tak neodbornému zacházení! Pro případ, že dojde ke ztrátě vstupního hesla, existuje další způsob pro vstup do hlavního menu nastavování. K tomu je však třeba zabezpečit přístup k tlačítku RESET (obr. 3). Podržte stlačené tlačítko přímé volby (obr. 4, 5) a zároveň krátce stlačte tlačítko RESET. Okamžitě uvolněte tlačítko přímé volby, zazní melodie nastavování a začne blikat podsvětlení - budete se nacházet v hlavním menu nastavování. Nastavení adresy vedlejší elektrický vrátný EV je v systému jednoznačně identifikován pomocí adresy. Systém KARAT 2-BUS dovoluje zaadresovat max. 8 EV. EVH má přiřazenou adresu 1 (nastaveno ve výrobě), pro EVV je možné nastavit adresu 2-8. V případě, že chcete do systému zapojit EVV, je nutné změnit jeho adresu a odstranit propojku JP1 (obr. 3). Pokud se nacházíte v hlavním menu nastavování (viz kap. - bliká podsvětlení), po stlačení tlačítka [1] zazní melodie nastavování (podsvětlení bliká rychleji), nacházíte se v módu nastavování adresy EV. Stlačením tlačítka [1] [8] nastavíte adresu EV. Systém zkontroluje zvolenou adresu a v případě, že je obsazená, zazní chybový tón a systém přejde do hlavního menu nastavování (podsvětlení bliká pomaleji). Správné nastavení adresy je signalizováno melodií nastavování a systém přejde do hlavního menu nastavování. Tlačítkem [C] se kdykoli dostanete do hlavního menu nastavování. V případě, že do 30s nebude uskutečněna kompletní volba, zazní chybový tón a systém přejde do hlavního menu nastavování. UPOZORNĚNÍ! Více EV se stejnou adresou způsobí nefunkčnost systému!!! Hlavní elektrický vrátný musí mít adresu 1, jinak bude systém absolutně nefunkční!!! 2. Nastavení doby sepnutí elektrického zámku Doba sepnutí EZ je standardně nastavená na 7s. Tento čas je možné nastavit v rozmezí 2 15s. Pokud se nacházíte v hlavním menu nastavování (viz kap. bliká podsvětlení), po stlačení tlačítka [2] zazní melodie nastavování (podsvětlení bliká rychleji), nacházíte se v módu nastavování doby sepnutí EZ. Zadejte 2-místné číslo v rozmezí Správné nastavení doby sepnutí EZ je signalizováno melodií nastavování a systém přejde do hlavního menu nastavování (podsvětlení bliká pomaleji). Čísla mimo povolenou hranici nebudou akceptována - zazní chybový tón a systém přejde do hlavního menu nastavování. Tlačítkem [C] se kdykoli dostanete do hlavního menu nastavování. V případě, že do 30s nebude uskutečněna kompletní volba, zazní chybový tón a systém přejde do hlavního menu nastavování. Nastavení systémového čísla tlačítka přímé volby Domácí telefony jsou v systému jednoznačně identifikovány podle systémového čísla (SČ), které může nabývat hodnot Tlačítko přímé volby (obr. 4, 5) slouží pro přímé vyvolání příslušného DT. Z výroby má nastavenou hodnotu 000, což znamená, že stlačením tohoto tlačítka dojde k vyzvonění DT se SČ 000. Toto tlačítko je vhodné použít např. pro vyvolání domovníka, vrátnice, atd. 4

6 CZ Pokud se nacházíte v hlavním menu nastavování (viz kap. bliká podsvětlení), po stlačení tlačítka [3] zazní melodie nastavování (podsvětlení bliká rychleji), nacházíte se v módu nastavování systémového čísla tlačítka přímé volby. Zadejte 3-místné číslo v rozmezí Po provedení volby zazní melodie nastavování a systém přejde do hlavního menu nastavování (podsvětlení bliká pomaleji). Po stlačení tlačítka [K] (během nastavování SČ tlačítka přímé volby) zazní melodie nastavování, volba z tlačítka přímé volby bude tímto zakázaná a systém přejde do hlavního menu nastavování. Tlačítkem [C] se kdykoli dostanete do hlavního menu nastavování. V případě, že do 30s nebude uskutečněna kompletní volba, zazní chybový tón a systém přejde do hlavního menu nastavování. Nastavení hesla pro vstup do módu nastavování Heslo pro vstup do módu nastavování má z výroby nastavenou hodnotu Po instalaci je zapotřebí heslo změnit, aby se zabránilo případné neodborné manipulaci se zařízením. Pokud se nacházíte v hlavním menu nastavování (viz kap. bliká podsvětlení), po stlačení tlačítka [4] zazní melodie nastavování (podsvětlení bliká rychleji), nacházíte se v módu nastavování hesla pro vstup do módu nastavování. Zadejte 4-místné heslo ( ), zazní zvukový signál, zadejte opět stejné heslo (pro ověření). Systém zkontroluje, zda dané heslo bylo zadáno správně. Pokud byla zadaná dvě různá hesla, zazní chybový tón a systém přejde do hlavního menu nastavování (podsvětlení bliká pomaleji). Správné zadání hesla je signalizováno melodií nastavování a systém přejde do hlavního menu nastavování. Tlačítkem [C] se kdykoli dostanete do hlavního menu nastavování. V případě, že do 30s nebude uskutečněna kompletní volba, zazní chybový tón a systém přejde do hlavního menu nastavování. 5. Nastavení kódu pro otevření elektrického zámku Ve výrobě není nastaven žádný kód pro otevření EZ. Po instalaci je zapotřebí jej nastavit, aby bylo možné otevírat EZ i bez použití DT (viz kap. 4), tato funkce je vhodná např. pro vstup poštovního doručovatele a pod. Pokud se nacházíte v hlavním menu nastavování (viz kap. bliká podsvětlení), po stlačení tlačítka [8] zazní melodie nastavování (podsvětlení bliká rychleji), nacházíte se v módu nastavování kódu pro otevření EZ. Zadejte 4- místný kód ( ), zazní zvukový signál, zadejte opět stejný kód (pro ověření). Systém zkontroluje, zda byl daný kód zadán správně. Pokud byly zadány různé kódy, zazní chybový tón a systém přejde do hlavního menu nastavování (podsvětlení bliká pomaleji). Správné zadání kódu je signalizováno melodií nastavování a systém přejde do hlavního menu nastavování. Tlačítkem [C] se kdykoli dostanete do hlavního menu nastavování. V případě, že do 30s nebude uskutečněna kompletní volba, zazní chybový tón a systém přejde do hlavního menu nastavování. Poznámka: Pokud nastavíte kód pro otevření EZ na hodnotu 9999, otevření EZ za pomoci vlastního kódu bude zakázáno, kód 9999 se využívá pro vstup do menu nastavování (viz kap. 3). 6. Nastavení dolní hranice povolené volby EV umožňuje spojení s kterýmkoli DT instalovaným v systému (viz kap. 1) pomocí kódové volby v rozsahu V praxi, při zapojení více EV, je zapotřebí omezit volbu pouze na určitý počet DT. To je zabezpečeno nastavením dolní a horní hranice povolené volby (viz kap. 7). Tyto mohou nabývat hodnot nebo je možné volbu zakázat. Pokud se nacházíte v hlavním menu nastavování (viz kap. bliká podsvětlení), po stlačení tlačítka [6] zazní melodie nastavování (podsvětlení bliká rychleji), nacházíte se v módu nastavování dolní hranice povolené volby. Zadejte 3-místné číslo v rozmezí Po provedení volby systém provede kontrolu: - pokud je zadaná dolní hranice menší nebo rovná horní, zazní melodie nastavování, nová dolní hranice bude akceptovaná a systém přejde do hlavního menu nastavování (podsvětlení bliká pomaleji) - pokud je zadaná dolní hranice větší než horní, zazní chybový tón, nová dolní hranice nebude akceptovaná a systém přejde do hlavního menu nastavování (je zapotřebí nejprve nastavit horní hranici viz kap. 7) - pokud byla původní dolní/horní hranice zakázaná, zazní melodie nastavování, nová dolní hranice bude akceptovaná a zároveň se nastaví i horní na stejnou hodnotu, systém přejde do hlavního menu nastavování Po stlačení tlačítka [K] (během nastavování dolní/horní hranice) zazní melodie nastavování, jakákoli volba DT bude zakázaná. Tlačítkem [C] se kdykoli dostanete do hlavního menu nastavování. V případě, že do 30s nebude uskutečněna kompletní volba, zazní chybový tón a systém přejde do hlavního menu nastavování. Poznámka: Dolní a horní rozsah povolené volby, resp. zakázání volby nemá vliv na volbu pomocí tlačítka přímé volby (viz kap. 3 a 2) 7. Nastavení horní hranice povolené volby Pokud se nacházíte v hlavním menu nastavování (viz kap. bliká podsvětlení), po stlačení tlačítka [9] zazní melodie nastavování (podsvětlení bliká rychleji), nacházíte se v módu nastavování horní hranice povolené volby. Zadejte 3-místné číslo v rozmezí Po provedení volby systém provede kontrolu: - pokud je zadaná horní hranice větší nebo rovná dolní, zazní melodie nastavování, nová horní hranice bude akceptovaná a systém přejde do hlavního menu nastavování (podsvětlení bliká pomaleji) - pokud je zadaná horní hranice menší než dolní, zazní chybový tón, nová horní hranice nebude akceptovaná a systém přejde do hlavního menu nastavování (je zapotřebí nejprve nastavit dolní hranici viz kap. 6) - pokud byla původní dolní/horní hranice zakázaná, zazní melodie nastavování, nová horná hranice bude akceptovaná a zároveň se nastaví i dolní na stejnou hodnotu, systém přejde do hlavního menu nastavování Po stlačení tlačítka [K] (během nastavování dolní/horní hranice) zazní melodie nastavování, jakákoli volba DT bude zakázaná. Tlačítkem [C] se kdykoli dostanete do hlavního menu nastavování. V případě, že do 30s nebude uskutečněna kompletní volba, zazní chybový tón a systém přejde do hlavního menu nastavování. 5

7 CZ 8. Nastavení utajeného spojení DT EV Systém KARAT 2-BUS poskytuje spojení EV DT, DT DT a tzv. utajené spojení DT EV. V tomto případě spojení nastane volbou ze strany DT a ne ze strany EV (viz kap. 1). Po provedení volby (na straně DT) nastane utajené spojení, t.j. komunikace probíhá pouze směrem k DT a EV se navenek tváří, že je ve stavu klidu. Stlačením tlačítka pro otevření EZ v DT, se v EV zapne hlasitý provoz, dojde k zapnutí zesilovače EV a podsvětlení tlačítek. Toto spojení má všechny vlastnosti interkomového spojení DT DT, t.j. délka spojení je 60s a jakýkoli požadavek na hovor od jiného EV způsobí okamžité přerušení spojení. Z důvodu omezení případného nežádoucího odposlouchávání, je možné funkci utajeného spojení zakázat. Pokud se nacházíte v hlavním menu nastavování (viz kap. bliká podsvětlení), po stlačení tlačítka [0] zazní melodie nastavování (podsvětlení bliká rychleji), nacházíte se v móde nastavování utajeného spojení DT - EV. Po stlačení tlačítka [1] zazní melodie nastavování, utajené spojení bude zakázané a systém přejde do hlavního menu nastavování (podsvětlení bliká pomaleji). Po stlačení tlačítka [0] zazní melodie nastavování, utajené spojení bude povolené a systém přejde do hlavního menu nastavování (podsvětlení bliká pomaleji). Tlačítkem [C] se kdykoli dostanete do hlavního menu nastavování. V případě, že do 30s nebude uskutečněna kompletní volba, zazní chybový tón a systém přejde do hlavního menu nastavování. Funkce elektrického vrátného Z hlediska uživatele jsou funkce EVH a EVV totožné. Volba domácího telefonu EV umožňuje spojení s kterýmkoli DT instalovaným v systému volbou jeho systémového čísla. Zadáním 3-místného čísla dojde okamžitě k inicializaci spojení. Například pro spojení DT se SČ 002 postupně stlačte tlačítka: [0] [0] [2]. Pro tzv. zrychlenou volbu: [2] [K]. V případě, že stlačíte pouze tlačítko [2], po uplynutí 4s dojde automaticky k inicializaci spojení. Po provedení volby bude stav linky signalizován různými tóny (známé z klasické telefonní ústředny): V případě, že je linka volná a bude úspěšně navázáno spojení (volaný DT začne vyzvánět), EV tento stav signalizuje vyzváněcím tónem. Délka vyzvánění je pevně nastavená na 25s. V případě, že vyzvoněný DT nebude do 25s zdvihnut, dojde k uvolnění linky a systém přejde do stavu klidu. 2. Pokud linka není volná (hovor mezi jiným EV a DT), stav linky bude signalizován obsazovacím tónem. Zároveň je znemožněno další prodloužení jiného probíhajícího hovoru ze strany DT. Pokud je právě navázán interkom. hovor DT-DT, tento bude okamžitě přerušen, dále se pokračuje podle bodu Stav, kdy je linka volná, ale nepodaří se navázat spojení s DT je signalizován melodií neexistujícího účastníka. 5. Pokud byla vykonaná volba mimo povolený rozsah (viz kap. 6 7) nebo je volba zakázaná, spojení bude odmítnuto, zazní chybový tón a systém přejde do klidového stavu. 2. Volba pomocí tlačítka přímé volby Stlačením tlačítka přímé volby (obr. 4, 5) dojde okamžitě k pokusu o spojení s příslušným DT (viz kap. 3). Pokud byla volba z tlačítka přímé volby zakázaná, spojení bude odmítnuto, zazní chybový tón a systém přejde do klidového stavu. Nastavení dolní a horní hranice povolené volby (viz kap. 6 7) nemá vliv na volbu pomocí tlačítka přímé volby. Hovor Zdvižením mikrotelefonu vyzvánějícího DT začne hovor. Délka hovoru je pevně nastavena na 30s. Po uplynutí této doby je hovor automaticky ukončen. Předčasné ukončení, případně prodloužení hovoru, je možné uskutečnit pouze ze strany DT. Tzv. utajené spojení je možné uskutečnit ze strany DT (viz kap. 8). Sepnutí elektrického zámku Elektrický zámek je možné sepnout třemi způsoby: - během trvání hovoru, stlačením příslušného tlačítka na straně DT - pomocí DT a jeho kódu na otevírání EZ postupně stlačte následující tlačítka: [K] [X] [X] [X] [K] [Y] [Y] [Y] [Y], kde XXX je SČ domácího telefonu a YYYY je jeho přístupový kód Poznámka: Pokud je XXX mimo povolený rozsah (viz kap. 6 7) nebo je volba zakázaná, sepnutí EZ bude odmítnuto, zazní chybový tón a systém přejde do klidového stavu. - pomocí vlastního kódu (viz kap. 5) postupně stlačte následující tlačítka: [K] [Z] [Z] [Z] [Z], kde ZZZZ je předem nastavený kód na otevírání EZ Příklad: pro otevření EZ pomocí DT se SČ 002, který má nastaven přístupový kód 1234 postupně stlačte: [K] [0] [0] [2] [K] [1] [2] [3] [4] nebo tzv. zrychlená volba: [K] [2] [K] [1] [2] [3] [4] Úspěšné otevření EZ je signalizované melodií nastavování. Neúspěšný pokus (chybně zadané SČ nebo kód zámku) je oznámen tónem neexistujícího účastníka. V případě, že probíhá hovor mezi jiným EV-DT nebo DT-DT, je možné otevřít EZ pomocí kódu DT maximálně 3x. Další pokusy nebudou akceptované a okamžitě zazní tón neexistujícího účastníka. Po skončení hovoru bude možné opět otevírat EZ pomocí přístupového kódu. Otevírání EZ pomocí vlastního kódu není omezené. Volbu můžete zrušit kdykoli tlačítkem [C]. 5. Podsvit tlačítek Podsvit tlačítek je aktivován stlačením tlačítka podsvitu (obr. 3), nebo kteréhokoli tlačítka volby (obr. 4, 5). Doba osvětlení je závislá na režimu EV. 6

8 CZ Poruchové stavy Při správné obsluze zařízení podle tohoto návodu, by vám elektrický vrátný KARAT 2-BUS měl spolehlivě sloužit po celou dobu provozu. Přesto se mohou vyskytnout tyto poruchové stavy: po stlačení tlačítek volby nezazní tón potvrzující stlačení tlačítka - zkontrolujte správnost připojení vodičů (dodržte polaritu) na svorkách +24 a -,(je-li EV pod napětím, tak svítí LED v tlačítku podsvícení) - zkontrolujte správnost propojení jednotlivých modulů propojovacími vodiči (např. obr. 2) - odpojte napájecí napětí od EV minimálně na 15s; po opětovném připojení napájení dojde k nové inicializaci EV (resetu), což bude signalizováno krátkým pípnutím v reproduktoru EV - pokud nefunguje jen jedno tlačítko a ostatní tlačítka fungují správně, jde o poruchu tlačítka, zavolejte servis po provedení volby DT nedojde ke spojení s volaným DT (melodie neexistujícího účastníka) - volaný DT má poruchu, nebo není připojen - zkontrolujte správnost připojení vodičů na svorkách BUS1 a BUS2 - ujistěte se že EVH má adresu 1 a případné EVV mají navzájem různé adresy v rozmezí v systému musí být pouze jeden EVH s adresou 1 - zkontrolujte zda EVV má odstraněnou propojku JP1 (obr. 3) - LED dioda stavu linky (obr. 3) EVH ve stavu klidu nesmí svítit, pokud svítí je pravděpodobně zkrat na sběrnici (BUS1, BUS2) - v případě, že zazní melodie neexistujícího účastníka 4x (!!!), nedošlo ke spojení s hlavním elektrickým vrátným, zkontrolujte nastavení adresy jednotlivých EV - pokud po provedení volby DT zazní okamžitě chybový tón, je volba zakázaná nebo je volba mimo povolený rozsah (viz kap. 6 7) - v případě akustické zpětné vazby (pískání) nastavte trimr vyvážení místní vazby, zosílení mikrofonu a reproduktoru modulu EV (obr. 3) Pokud EV reaguje na stlačování tlačítek nestandardně nebo se vám jeví činnost EV jako nestandardní, zkuste odpojit napájecí napětí od EV na minimálně 15s. Po opětovném připojení napájení dojde k nové inicializaci EV, což bude signalizováno krátkým pípnutím v reproduktoru EV. Je-li v systému zapojeno více EV, odpojte (a znovu připojte) na problémovém EV kromě napájení i vodič BUS V případě technických problémů můžete zavolat na telefonní číslo v pracovních dnech v době 7-14 hod. Příklad instalace a naprogramování systému KARAT 2-BUS: Systém tvoří 50 domácích telefonů, 1 hlavní elektrický vrátný a 2 vedlejší elektrické vrátné. Nejdřív zapojte hlavní elektrický vrátný, který má ve výrobě nastavenou adresu 1 a povolený rozsah volby EVH musí být zapojen během celého procesu připojování a programování jednotlivých DT a EVV. Na sběrnici (BUS1-BUS2) vedenou od EVH, postupně připojte jednotlivé DT. POZOR! Všechny DT mají ve výrobě nastavené SČ 000, proto jim musíte naprogramovat různé SČ (např. na hodnoty ). Nastavování SČ DT je uvedeno v návodu na obsluhu DT. Na vedlejším elektrickém vrátném odstraňte propojku JP1 (obr. 3) a připojte na sběrnici (BUS1-BUS2). Změňte adresu EV na hodnotu 2 (viz kap. 2). Podle požadavek můžete změnit povolený rozsah volby (viz kap. 6-7). Tímto určíte které DT ( ) budou dostupné pro volání z příslušného EVV. Stejně postupujte při připojení dalšího EVV (odstraňte propojku JP1, změňte adresu na hodnotu 3 a případně změňte povolený rozsah volby). 7

9 Tab. 1 Odporúčané montážne otvory v stene pre montáž pod omietku Doporučené montážní otvory ve stěně pro montáž pod omítku TYP Rám 1B Rám 2B Rám 3B Rám 4B,4B upr. Rám 6B,6B upr. 2xRám 2B 2xRám 3B Otvor pre vertikálnu montáž [mm] Otvor pro vertikální montáž [mm] šírka/šířka hĺbka/hloubka výška Otvor pre horizontálnu montáž [mm] Otvor pro horizontální montáž [mm] šírka/šířka hĺbka/hloubka výška Tab. 2 Odporúčané montážne plochy na stene pre montáž nad omietku Doporučené montážní plochy na stěně pro montáž nad omítku TYP Rám 1B Rám 2B Rám 3B Rám 4B,4B upr. Rám 6B,6B upr. Plocha pre vertikálnu montáž [mm] Plocha pro vertikální montáž [mm] šírka/šířka výška Obr. 1 Obr. 1a 8 Plocha pre horizontálnu montáž [mm] Plocha pro horizontální montáž [mm] šírka/šířka výška

10 XC5 XC XC4 XC5 XC1 XC1 XC1 Poradie motáže modulov Pořadí montáže modulů 5. Prepájanie modulov/propojování modulů Obr. 2 9 Prepájanie modulov/propojování modulů Obr. 2a

11 Zámok Zámek Tlačidlo podsvitu Tlačítko podsvitu Pevné západky Pevné západky Konektor modulu tlačidiel Konektor modulu tlačítek Regulácia mikrofónu Regulace mikrofonu Regulácia vyváženia Regulace vyvážení Konektor popisného modulu Konektor popisního modulu Svorkovnica el. zámku Svorkovnice el. zámku Tlačidlo RESET Tlačítko RESET LED stavu linky LED stavu linky Prepojka JP1 (EVH/EVV) Propojka JP1 (EVH/EVV) Regulácia reproduktora Regulace reproduktoru Svorkovnica napájania Svorkovnice napájení Svorkovnica BUS1, 2 Svorkovnice BUS1, 2 Modul EV0 KARAT 2-BUS 4 FN Obr. 3 10

12 Pružné západky Pružné západky Poistka pružnej západky Pojistka pružné západky Pripojenie k EV0 Připojení k EV0 Osvetlenie Osvětlení Tlačidlá voľby Tlačítka volby Tlačidlo priamej voľby Tlačítko přímé volby Pevné západky Pevné západky Modul Tlačidiel/Tlačítek TM13 KARAT 2-BUS 4 FN Obr. 4 11

13 Zámok Zámek Pripojenie k EV0 Připojení k EV0 Osvetlenie Osvětlení Tlačidlá voľby Tlačítka volby Zámok Zámek Pevné západky Pevné západky Tlačidlo priamej voľby Tlačítko přímé volby Modul Tlačidiel/Tlačítek TM13+Z KARAT 2-BUS 4 FN Obr. 5 12

14 Pevné západky Pevné západky Pripojenie k EV0 (popis. modulu) Připojení k EV0 (popis. modulu) Pružné západky Pružné západky 4x Upevňovacie skrutky 4x Upevňovací šroubky Poistka pružnej západky Pojistka pružné západky Modul popisný KARAT 2-BUS 4 FN Obr. 6 13

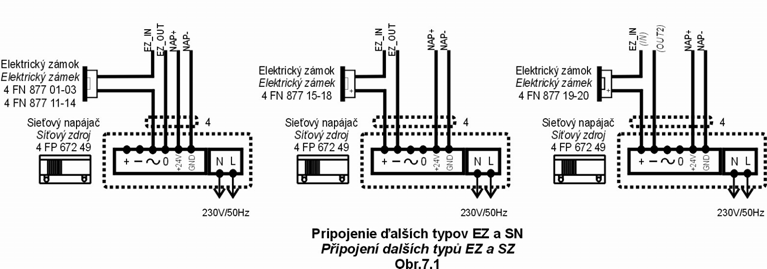

15 14

16 Príloha/Příloha TOP 3 TOP 4a 3,5 x 18 mm 6x M3 x 6 mm 8x TOP 15

17 4b 3,5 x 18 mm 5 6x 2. TOP

18 Príloha/Příloha 2 TOP 6x a 7x M3 x 6 mm 3,5 x 18 mm TOP TOP

19 TOP 6x 2. 3,5 x 18 mm 2.4b

20 Príloha/Příloha 3 1 TOP 2 4 FA FA TOP 304 mm 19

21 5 3,5 x 18 mm 12x TOP

22

23 Príloha/Příloha x TOP 4 x 20 mm 6x M4 x 10 mm 3 4 b a b 2. b a a a 22

24 Príloha/Příloha 5 6x 4x 4 x 20 mm M4 x 10 mm TOP a 2. a 3. a 1. b 2 b. 3. b 4. a 129 mm

25 Príloha/Příloha M3 x 20 mm Vytvoriť otvor iba v prípade montáže ako prídavný menovník k rámu 6B Vytvořit otvor v případě montáže přídavného jmenovniku v rámu 6B 4x Odstrániť(otvor pre prepoj. kabel) Odstránit(otvor pro propoj. kabel) Odstrániť(otvory pre uvol. západky a prepoj. kabel) Odstránit(otvory pro uvol. zapadky a propoj. kabel) Vytvoriť otvor iba v prípade montáže prídavného menovníka v ráme 4B Vytvořit otvor v případě montáže přídavného jmenovniku v rámu 4B 24

26 Tabuľka systémových a interkomových čísiel pre 150 hlavných domácich telefónov a im prislúchajúcich vedľajších domácich telefónov. Tabulka systémových a interkomových čísel pro 150 hlavních domácích telefonu a jim příslušejících vedlejších domácích telefonů. SČ IČ DTH IČ DTV1 IČ DTV2 IČ DTV3 Poznámka
