2 Naše historie se datuje od roku Firma Petr Čekal ppi, vznikla s podnikatelským záměrem pasivní požární ochrany staveb a budov. V roce 2003, objem zakázek a prací vedl k založení paralelní společnosti, PPI protipožární dveře s.r.o. Od samého začátku se společnost, jak vyplývá již z názvu, zabývá výrobou protipožárních dveří. Neopomenutelný podíl na slibném rozvoji této společnosti měl spoluzakladatel pan Zbyšek Cakl, který však po roce působnosti tragicky zahynul. Po prvních úspěšných krůčcích s výrobou vlastních požárních dveří následoval slibný rozvoj firmy. Nejprve to byly ocelové plné požární dveře jednokřídlové i dvoukřídlové a požární revizní dvířka do instalačních šachet. Později se přidali ocelové prosklené dveře, okna a stěny. Tak jak rostly požadavky trhu na rozmanitost výrobků, vznikal postupně ucelený systém nabízející velkou škálu požárních uzávěrů stavebních otvorů. K původně pouze požárním vlastnostem výrobků se přidávaly postupně další jako např. zvuková neprůzvučnost. V roce 2004 se společnost vydala cestou vlastní vývojové činnosti. Jako první počinek byl vývoj pantů, které odolají jak vysokému zatížení hmotnostnímu, tak povětrnostnímu. V roce 2007 je dalším krokem profil s přerušeným tepelným mostem, se kterým jsme zdárně odzkoušely a certifikovali prosklené výrobky s požární odolností EI30DP1. Za vývojovou perličku však považujeme revoluční novinku v oboru požárních uzávěrů. Jedná se o požární dveře s provětráváním pod obchodním názvem SIMPLEX, které byly v roce 2008 prezentovány na veletrhu FOR ARCH Praha. Pro svou výjimečnost, jsou chráněny užitným vzorem. Tímto však vývoj neskončil. V lednu 2010 společnost na trh uvedla designové HI-TECH dveře s bezpečnostními prvky. Postupně byla naplňována idea nabídnout výrobky s požární odolností, které by se svým provedením, vzhledem ani kvalitou nelišily od nepožárního provedení. Nově vyvinuté výrobky přitom v sobě snoubily legislativní předpisy s kolikrát protichůdnými požadavky odběratelů. Aby bylo možné zvládnout rostoucí požadavky na kvantitu a zároveň zůstala zachována kvalita, byla pořízena výrobně administrativní budova, která v současnosti prochází komplexní rekonstrukcí. Pro zlepšení kontaktů s odběrateli byla vytvořena síť obchodních zastoupení, která se neustále rozšiřuje. V rámci komplexního přístupu k zákazníkům, provádíme dopravu a montáž našich výrobků. Poskytujeme také poradenství v oboru požární ochrany staveb, je zajišťován záruční i pozáruční servis výrobků. LEGENDA IKON 1) atyp vyrábí se v atypických rozměrech 9) Steel vyrábí se z ocelového plechu bez zinkové úpravy 2) typ vyrábí se v typizovaných rozměrech 10) protipožární odolnost 3) 3xfest možno dodat s tříbodovým uzamčením 11) samostatně těsněné křídlo a zárubeň 4) standartně vybaveno čepem proti prohnutí a vysazení 12) tesnění v zárubni 5) možno dodat s vyměnitelnou výplní při poškození 13) orig vyrábí se z patentovaných profilů PPI - Willis 6) možnost upravit prahovou spojku dle monžostí stavby 14) jedinečné řešení patent PPI 7) zvuková prostupnost 34 db 15) možnost úpravy komaxitováním dle vzorníku RAL 8) Zn vyrábí se v pozinkovaném provedení 16) možnost úpravy mořením do barev dřeva, nebo výběr barvy lamina 2

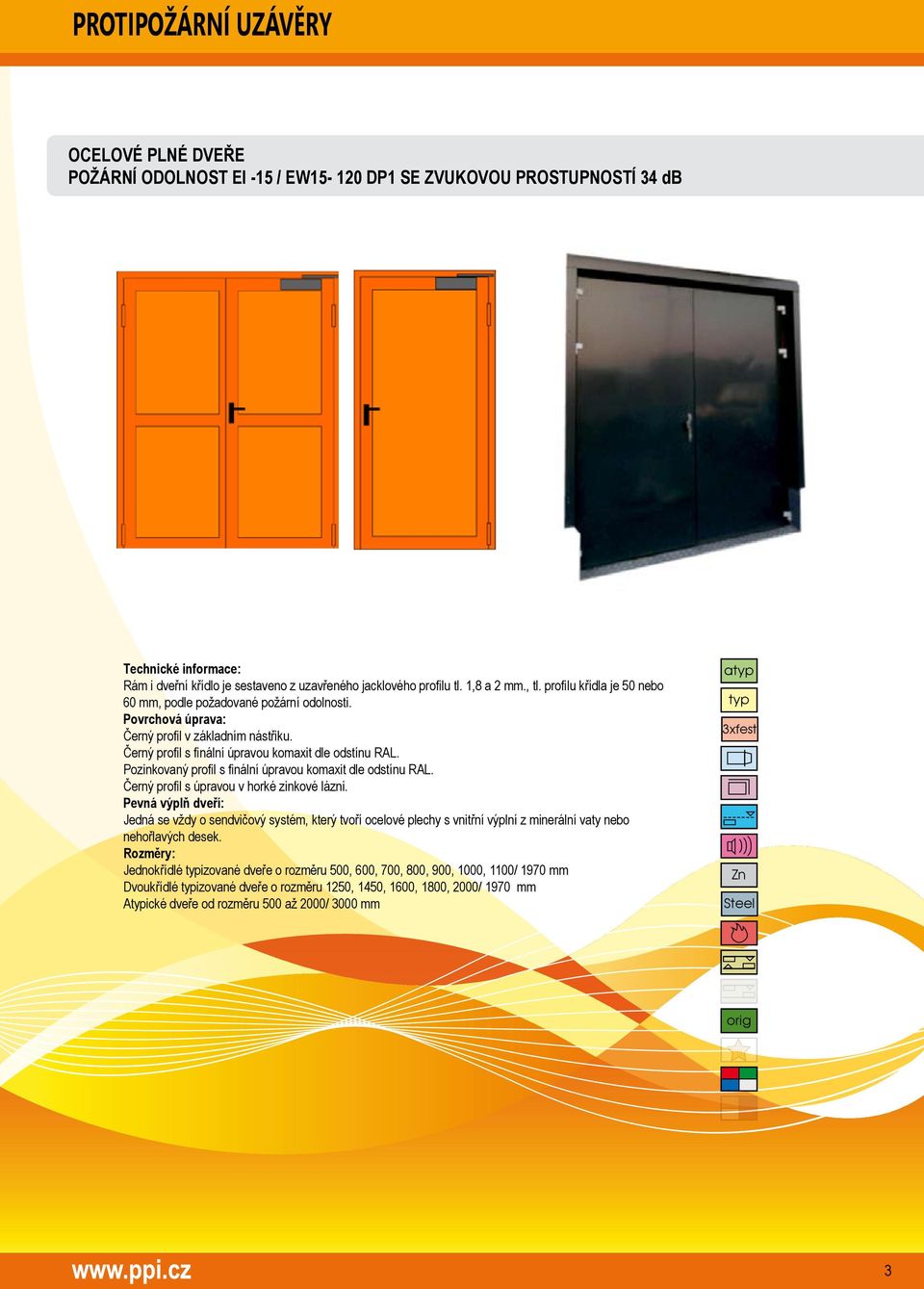

3 PROTIPOŽÁRNÍ UZÁVĚRY Ocelové plné dveře požární odolnost EI -15 / EW DP1 se zvukovou prostupností 34 db Technické informace: Rám i dveřní křídlo je sestaveno z uzavřeného jacklového profilu tl. 1,8 a 2 mm., tl. profilu křídla je 50 nebo 60 mm, podle požadované požární odolnosti. Povrchová úprava: Černý profil v základním nástřiku. Černý profil s finální úpravou komaxit dle odstínu RAL. Pozinkovaný profil s finální úpravou komaxit dle odstínu RAL. Černý profil s úpravou v horké zinkové lázni. Pevná výplň dveří: Jedná se vždy o sendvičový systém, který tvoří ocelové plechy s vnitřní výplní z minerální vaty nebo nehořlavých desek. Rozměry: Jednokřídlé typizované dveře o rozměru 500, 600, 700, 800, 900, 1000, 1100/ 1970 mm Dvoukřídlé typizované dveře o rozměru 1250, 1450, 1600, 1800, 2000/ 1970 mm Atypické dveře od rozměru 500 až 2000/ 3000 mm atyp typ 3xfest Zn Steel orig 3

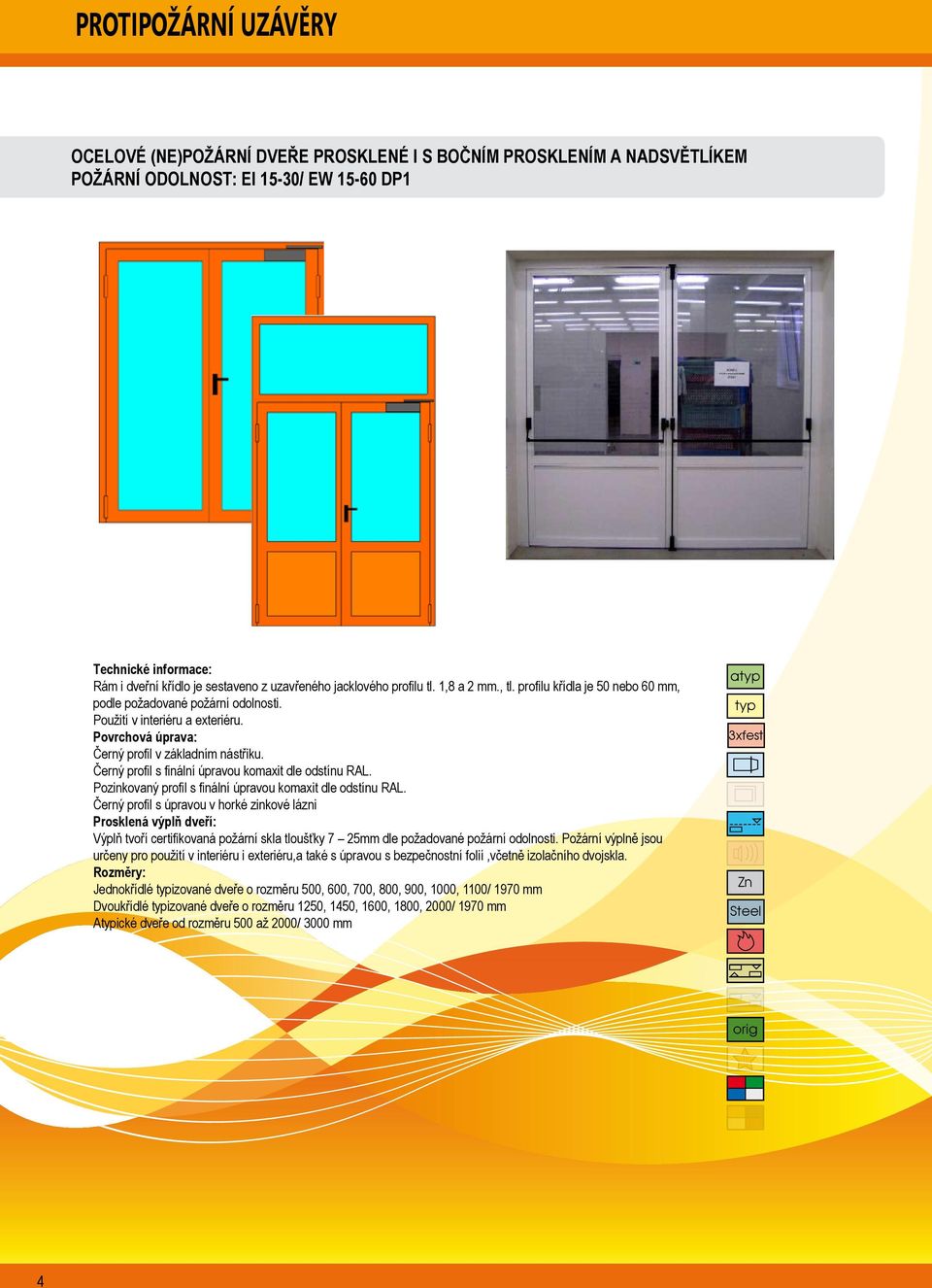

4 PROTIPOŽÁRNÍ UZÁVĚRY Ocelové (ne)požární dveře prosklené i s bočním prosklením a nadsvětlíkem Požární odolnost: EI 15-30/ EW DP1 Technické informace: Rám i dveřní křídlo je sestaveno z uzavřeného jacklového profilu tl. 1,8 a 2 mm., tl. profilu křídla je 50 nebo 60 mm, podle požadované požární odolnosti. Použití v interiéru a exteriéru. Povrchová úprava: Černý profil v základním nástřiku. Černý profil s finální úpravou komaxit dle odstínu RAL. Pozinkovaný profil s finální úpravou komaxit dle odstínu RAL. Černý profil s úpravou v horké zinkové lázni Prosklená výplň dveří: Výplň tvoří certifikovaná požární skla tloušťky 7 25mm dle požadované požární odolnosti. Požární výplně jsou určeny pro použití v interiéru i exteriéru,a také s úpravou s bezpečnostní folií,včetně izolačního dvojskla. Rozměry: Jednokřídlé typizované dveře o rozměru 500, 600, 700, 800, 900, 1000, 1100/ 1970 mm Dvoukřídlé typizované dveře o rozměru 1250, 1450, 1600, 1800, 2000/ 1970 mm Atypické dveře od rozměru 500 až 2000/ 3000 mm atyp typ 3xfest Zn Steel orig 4

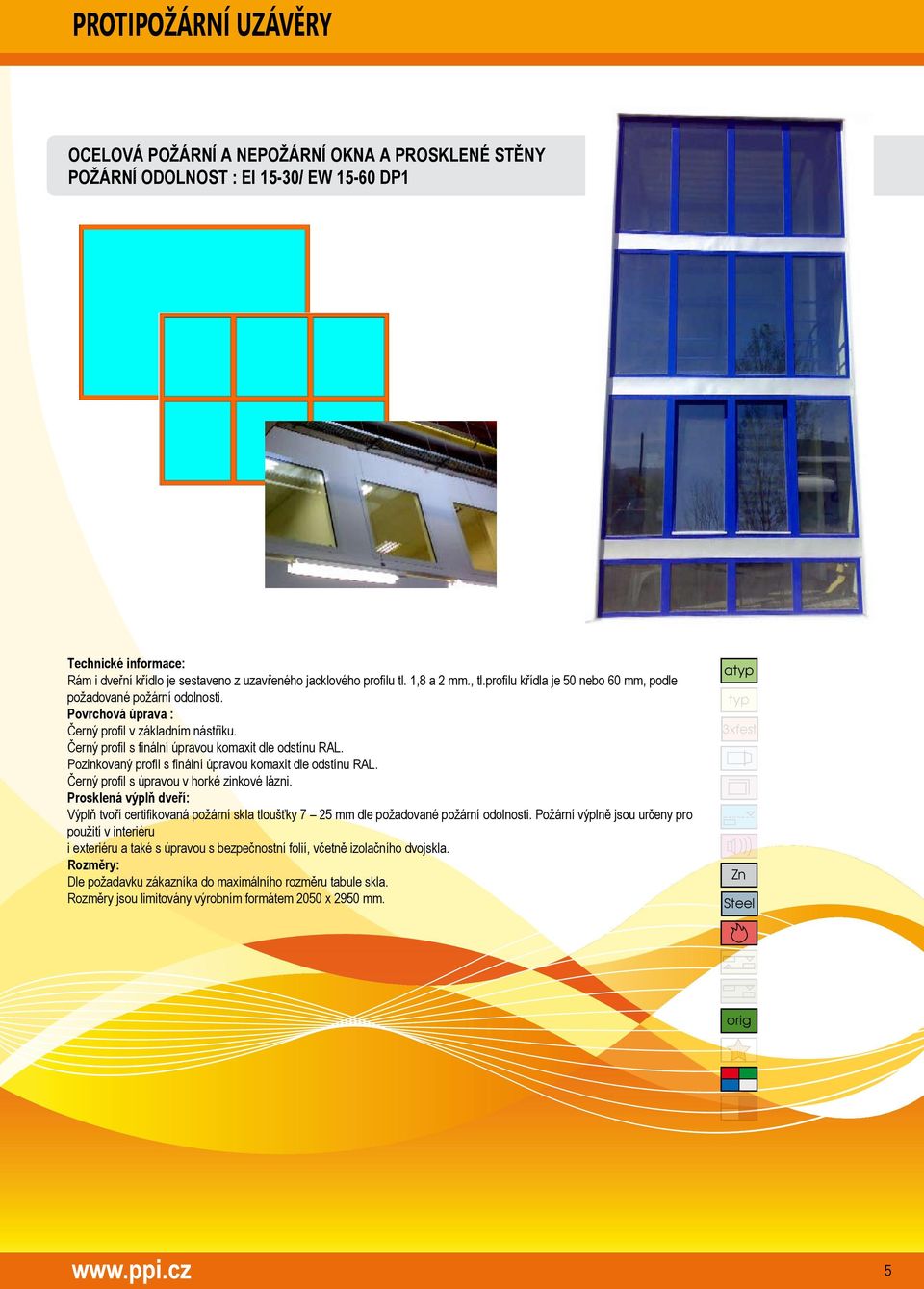

5 PROTIPOŽÁRNÍ UZÁVĚRY Ocelová požární a nepožární okna a prosklené stěny Požární odolnost : EI 15-30/ EW DP1 Technické informace: Rám i dveřní křídlo je sestaveno z uzavřeného jacklového profilu tl. 1,8 a 2 mm., tl.profilu křídla je 50 nebo 60 mm, podle požadované požární odolnosti. Povrchová úprava : Černý profil v základním nástřiku. Černý profil s finální úpravou komaxit dle odstínu RAL. Pozinkovaný profil s finální úpravou komaxit dle odstínu RAL. Černý profil s úpravou v horké zinkové lázni. Prosklená výplň dveří: Výplň tvoří certifikovaná požární skla tloušťky 7 25 mm dle požadované požární odolnosti. Požární výplně jsou určeny pro použití v interiéru i exteriéru a také s úpravou s bezpečnostní folií, včetně izolačního dvojskla. Rozměry: Dle požadavku zákazníka do maximálního rozměru tabule skla. Rozměry jsou limitovány výrobním formátem 2050 x 2950 mm. atyp typ 3xfest Zn Steel orig 5

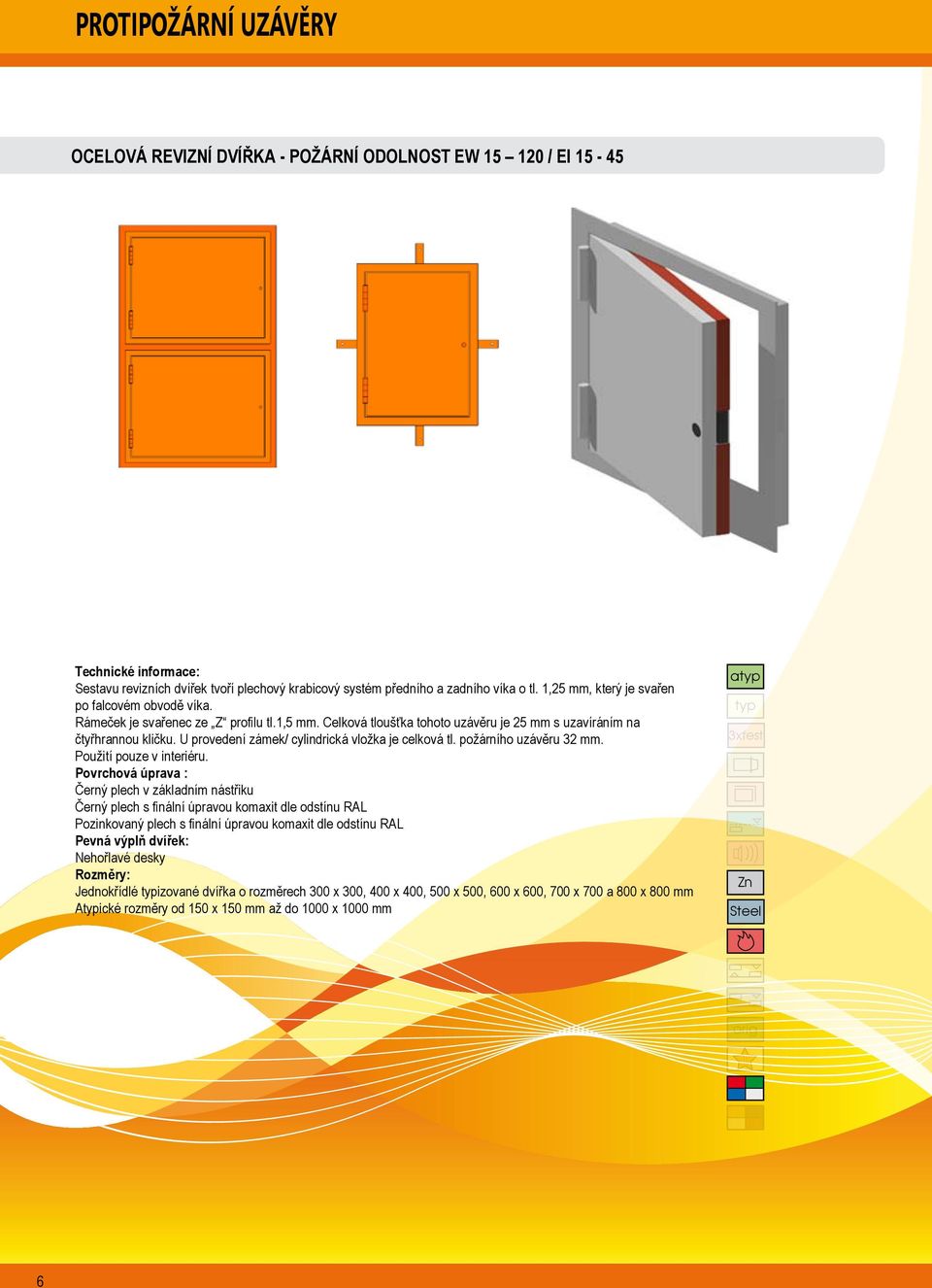

6 PROTIPOŽÁRNÍ UZÁVĚRY Ocelová revizní dvířka - požární odolnost EW / EI Technické informace: Sestavu revizních dvířek tvoří plechový krabicový systém předního a zadního víka o tl. 1,25 mm, který je svařen po falcovém obvodě víka. Rámeček je svařenec ze Z profilu tl.1,5 mm. Celková tloušťka tohoto uzávěru je 25 mm s uzavíráním na čtyřhrannou kličku. U provedení zámek/ cylindrická vložka je celková tl. požárního uzávěru 32 mm. Použití pouze v interiéru. Povrchová úprava : Černý plech v základním nástřiku Černý plech s finální úpravou komaxit dle odstínu RAL Pozinkovaný plech s finální úpravou komaxit dle odstínu RAL Pevná výplň dvířek: Nehořlavé desky Rozměry: Jednokřídlé typizované dvířka o rozměrech 300 x 300, 400 x 400, 500 x 500, 600 x 600, 700 x 700 a 800 x 800 mm Atypické rozměry od 150 x 150 mm až do 1000 x 1000 mm atyp typ 3xfest Zn Steel orig 6

7 PROTIPOŽÁRNÍ UZÁVĚRY Ocelová požární a nepožární vrata - Požární odolnost : EW DP1 Technické informace: Rám i dveřní křídlo je sestaveno z uzavřeného jacklového profilu tl. 1,8 a 2 mm., tl. profilu křídla je 50 nebo 60 mm, podle požadované požární odolnosti. Použití v interiéru a exteriéru. Povrchová úprava: Černý profil v základním nástřiku Černý profil s finální úpravou komaxit dle odstínu RAL Pozinkovaný profil s finální úpravou komaxit dle odstínu RAL Černý profil s úpravou v horké zinkové lázni Pevná výplň dveří: Jedná se vždy o sendvičový systém, který tvoří ocelové plechy s vnitřní výplní z minerální vaty nebo nehořlavých desek. Rozměry: Dvoukřídlá vrata se vyrábějí od rozměru 2000 x 2000 až 6000 x 6000 mm. atyp typ 3xfest Zn Steel orig 7

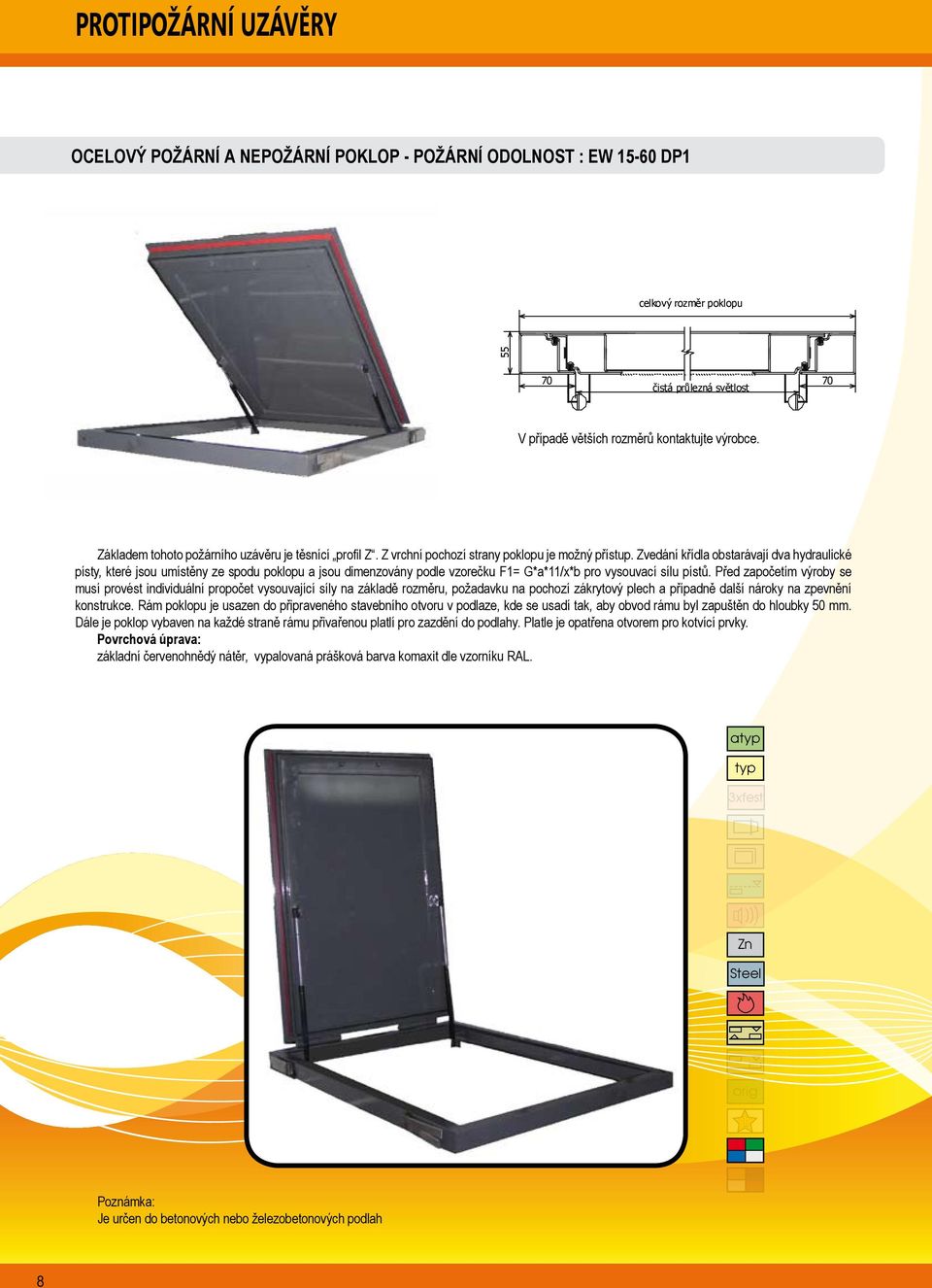

8 PROTIPOŽÁRNÍ UZÁVĚRY Ocelový požární a nepožární poklop - Požární odolnost : EW DP1 celkový rozměr poklopu čistá průlezná světlost 70 V případě větších rozměrů kontaktujte výrobce. Základem tohoto požárního uzávěru je těsnící profil Z. Z vrchní pochozí strany poklopu je možný přístup. Zvedání křídla obstarávají dva hydraulické písty, které jsou umístěny ze spodu poklopu a jsou dimenzovány podle vzorečku F1= G*a*11/x*b pro vysouvací sílu pístů. Před započetím výroby se musí provést individuální propočet vysouvající síly na základě rozměru, požadavku na pochozí zákrytový plech a případně další nároky na zpevnění konstrukce. Rám poklopu je usazen do připraveného stavebního otvoru v podlaze, kde se usadí tak, aby obvod rámu byl zapuštěn do hloubky 50 mm. Dále je poklop vybaven na každé straně rámu přivařenou platlí pro zazdění do podlahy. Platle je opatřena otvorem pro kotvící prvky. Povrchová úprava: základní červenohnědý nátěr, vypalovaná prášková barva komaxit dle vzorníku RAL. atyp typ 3xfest Zn Steel orig Poznámka: Je určen do betonových nebo železobetonových podlah 8

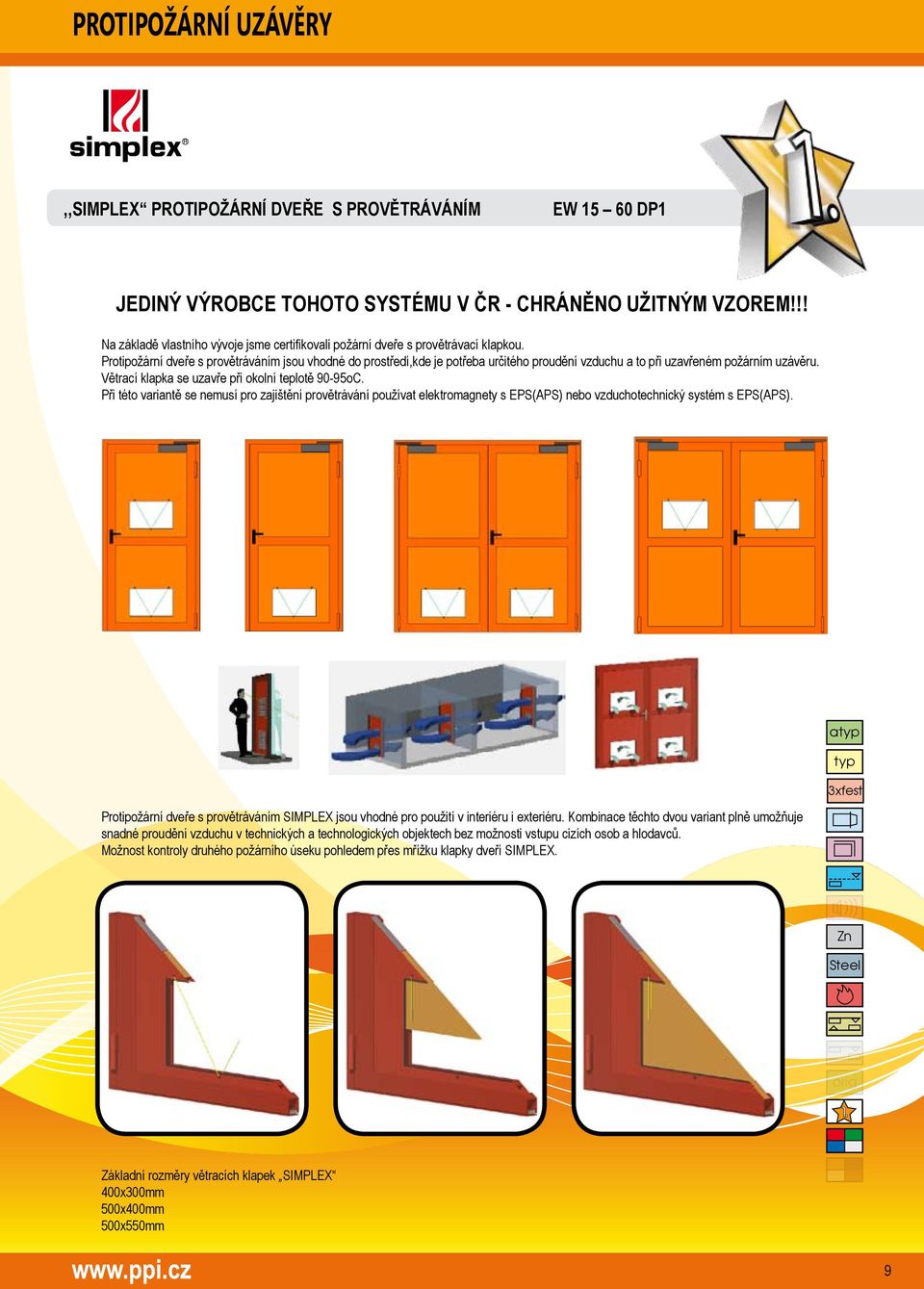

9 PROTIPOŽÁRNÍ UZÁVĚRY,,SIMPLEX Protipožární dveře s provětráváním EW DP1 jediný výrobce tohoto systému v čr - chráněno užitným vzorem!!! Na základě vlastního vývoje jsme certifikovali požární dveře s provětrávací klapkou. Protipožární dveře s provětráváním jsou vhodné do prostředí,kde je potřeba určitého proudění vzduchu a to při uzavřeném požárním uzávěru. Větrací klapka se uzavře při okolní teplotě 90-95oC. Při této variantě se nemusí pro zajištění provětrávání používat elektromagnety s EPS(APS) nebo vzduchotechnický systém s EPS(APS). atyp typ 3xfest Protipožární dveře s provětráváním SIMPLEX jsou vhodné pro použití v interiéru i exteriéru. Kombinace těchto dvou variant plně umožňuje snadné proudění vzduchu v technických a technologických objektech bez možnosti vstupu cizích osob a hlodavců. Možnost kontroly druhého požárního úseku pohledem přes mřížku klapky dveří SIMPLEX. Zn Steel orig Základní rozměry větracích klapek SIMPLEX 400x300mm 500x400mm 500x550mm 9

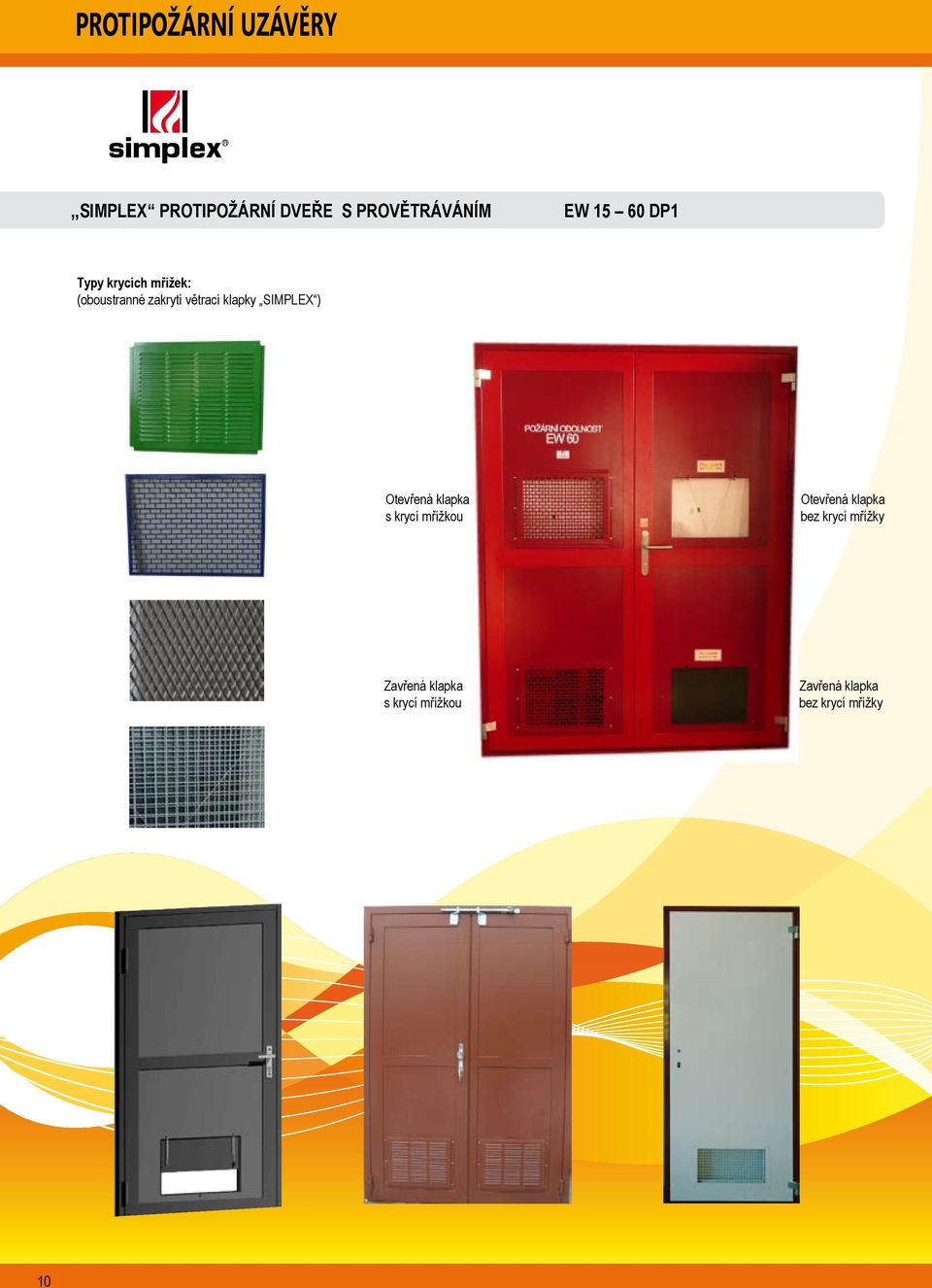

10 PROTIPOŽÁRNÍ UZÁVĚRY,,SIMPLEX Protipožární dveře s provětráváním EW DP1 Typy krycích mřížek: (oboustranné zakrytí větrací klapky SIMPLEX ) Otevřená klapka s krycí mřížkou Otevřená klapka bez krycí mřížky Zavřená klapka s krycí mřížkou Zavřená klapka bez krycí mřížky 10

11 Nákres dodání komponentů pro komplexní protipožární ochranu staveb firmou PPI 1. (Ne)požární dveře, vrata, okna, revizní dvířka, poklopy 2. Požární utěsnění kabelových,potrubních prostupů 3. Požární obklad nebo nástřik ocelových a dřevěných nosných konstrukcí 4. Požární utěsnění stavebních a dilatačních spár 5. Požární příčky a podhledy 6. Požární obklad VZT potrubí a kabelových tras 11

12 Požární přepážky,ucpávky,obklady,nástřiky,příčky a podhledy Oboustranná hlavní požární přepážka s požárními dveřmi s provětráváním SIMPLEX v kabelovém kanále. Požární utěsnění kabelových a potrubních prostupů dle schválených požárních systémů. Požární nástřik nebo obklad nosných dřevěných a ocelových konstrukcí (zpěnitelným požárním nátěrem nebo požárním deskovým materiálem). Požární obklad kabelových tras a VZT potrubí požárním deskovým materiálem. Požární příčka s požárním podhledem. Konstrukční systém dle schválených požárních systémů výrobců. K provedeným montážím dodáváme: Doklad o vlastnictví Osvědčení Certifikáty výrobků a prohlášení o shodě Doklad o provedení montáže a provozuschopnosti,funkčnosti PBZ Po dohodě zakreslení v elektronickém provedení ArchiCad Provádíme pravidelné roční kontroly PBZ dle Vyhlášky MV č.246/2001 Sb. 2,4,7 a 10 o provozuschopnosti a funkčnosti požárně bezpečnostního zařízení. 12

13 Technické názvosloví uzávěrů firmy PPI - protipožární dveře s.r.o. Možnosti kotvení při usazení rámu a a a Kotvení na Kotvení na kraj typ,,k2 a typ,,k3 a typ,,k1 a typ,, K3 b typ,,k1 b typ,,k2 b ZÁKLADNÍ ROZMĚRY (pro osazení dveří do ocelové a bet onové kc e. ) SPR (B) HSO (A) šířka výška šířka výška 600 x x x x x x x x x x 2045 Rozměry jsou uváděny od VHP (výšky hotové podlahy) ZÁKLADNÍ ROZMĚRY (pro osazení dveří do cihel plných, dutých, do ytongu a jiných zdících prvků) SPR (B) šířka výška 600 x x x x x 1970 HSO (A) šířka výška 760 x x x x x 2055 Rozměry jsou uváděny od VHP (výšky hotové podlahy) 13

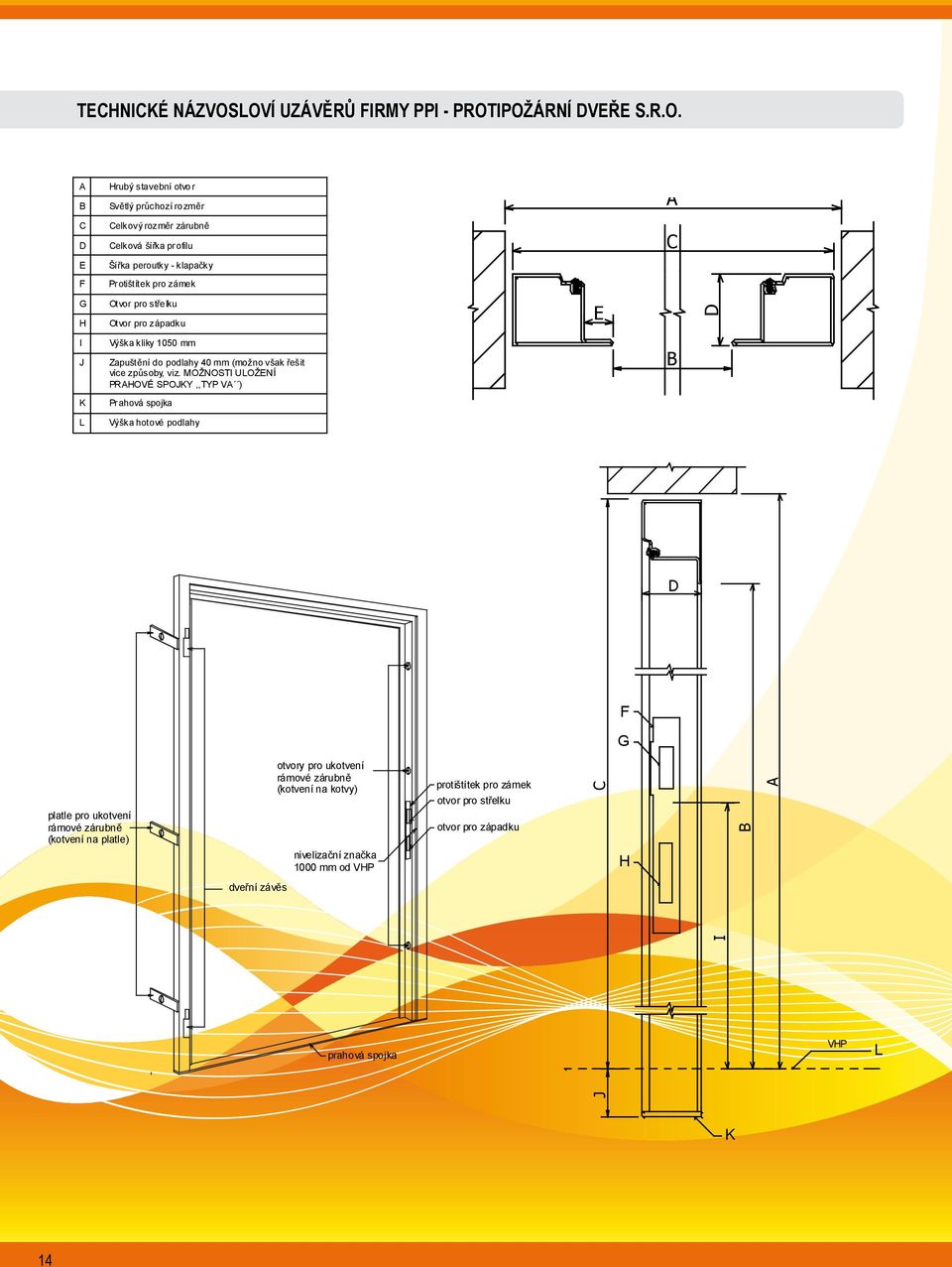

14 Technické názvosloví uzávěrů firmy PPI - protipožární dveře s.r.o. A B C D E F Hrubý stavební otvor Světlý průchozí rozměr Celkový rozměr zárubně Celková šířka profilu Šířka peroutky - klapačky Protištítek pro zámek A C G H Otvor pro střelku Otvor pro západku E D I J K L Výška kliky 1050 mm Zapuštění do podlahy 40 mm (možno však řešit více způsoby, viz. MOŽNOSTI ULOŽENÍ PRAHOVÉ SPOJKY,,TYP VA ) Prahová spojka Výška hotové podlahy B D F G platle pro ukotvení rámové zárubně (kotvení na platle) dveřní závěs otvory pro ukotvení rámové zárubně (kotvení na kotvy) nivelizační značka 1000 mm od VHP prahová spojka protištítek pro zámek otvor pro střelku otvor pro západku J C H I B A VHP L K 14

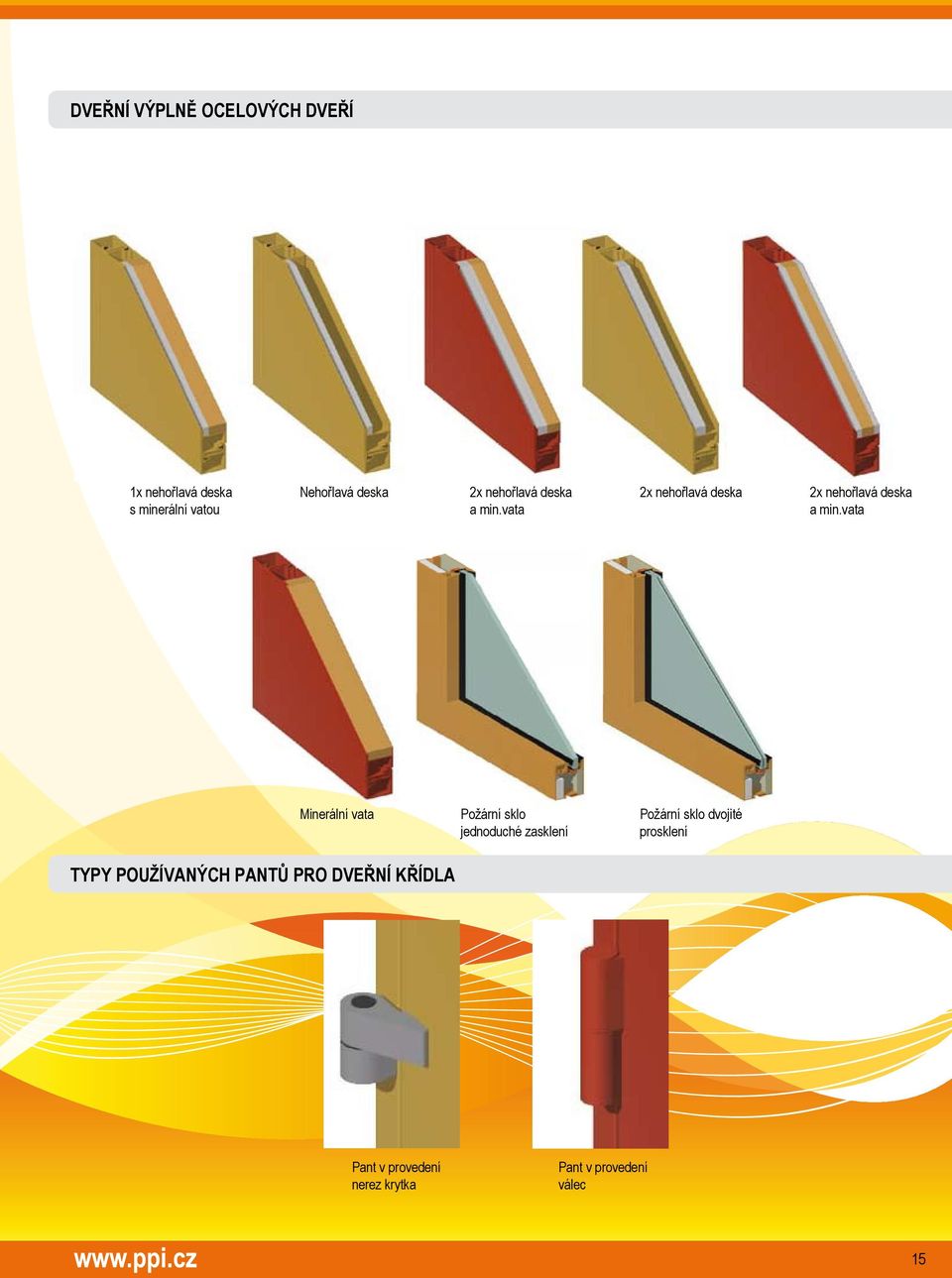

15 dveřní výplně ocelových dveří 1x nehořlavá deska s minerální vatou Nehořlavá deska 2x nehořlavá deska a min.vata 2x nehořlavá deska 2x nehořlavá deska a min.vata Minerální vata Požární sklo jednoduché zasklení Požární sklo dvojité prosklení typy používaných pantů pro dveřní křídla Pant v provedení nerez krytka Pant v provedení válec 15
