1 Trvalé stavění Realizované energeticky úsporné projekty se zaměřením na obálku budovy Energetická agentura Zlínského kraje,o.p.s. Zlín

2 Energetická agentura Zlínského kraje,o.p.s. Obecně prospěšná společnost založená a 100% vlastněná Zlínským krajem Počet zaměstnanců: 7 Naše služby: Konzultační činnost a energetické poradenství vedoucí ke zvýšení energetické efektivnosti a soběstačnosti Propagace a publikace příkladů dobré praxe Analytické a koncepční práce Iniciování a příprava projektů v oblasti energetiky Podpora vzniku energetického managementu kraje, měst a obcí Mezinárodní spolupráce na přípravě a propagaci energetického poradenství a projektů

3 Možnosti snížení energetické náročnosti Druhy opatření: 1. stavební: 1. Zateplení obvodového pláště stěny, stropy a střechy, podlahy 2. Výměna výplní otvorů okna, dveře, prosklené stěny 3. Změna tvaru a vzhledu budovy (kompaktizace objemu) 2. technologická: 1. Výměna nebo rekonstrukce zdrojů tepla, otopné soustavy a její regulace 2. Využití alternativních zdrojů energie 3. Zařízení na zpětné získávání tepla (např. řízené větrání s rekuperací) 3. provozní: 1. Hospodárně se chovat 2. Energetický management

4 Vstupní požadavky 1. Plánovací: 1. Mít ujasněnou koncepci o budoucí funkci a provozu budovy, jejím rozvoji a rekonstrukcích v závislosti na provozních a legislativních požadavcích 2. Součinnost energetického auditora a projektanta, jejich průběžná spolupráce 3. Vícefázový plánovací proces studie, (DÚR), DSP/DOS, DPS/autorský dozor 2. Stavebně-konstrukční: 1. Staticky zajištěný objekt, bez výrazných poruch, menší poruchy sanovat, dožívající konstrukce nahradit 2. Funkční hydroizolace základové a soklové konstrukce, střechy 3. Dostatečné rozbory a průzkumy 3. Tepelně-technické: 1. Zhodnocení potenciálu z hlediska stávajících konstrukcí, tvaru a orientace stavby. 2. Zpracování energetického auditu nebo posudku

5 Zásady stavebních opatření Tepelně technické požadavky: 1. Splnění požadavků na energetickou náročnost budovy PENB 2. Konstrukce navrženy alespoň na doporučené hodnoty, obálka jako celek musí být vyhovující. 3. Návrh vhodných skladeb konstrukcí vylučující kondenzaci, která by vedla k degradaci stavebních konstrukcí, zhoršení jejich parametrů nebo zatékání do místností 4. Požadavky na tepelnou stabilitu místnosti především letní v případě nedostatečného stínícího zařízení 5. Požadavky na pokles dotykové teploty podstatné především u podlah mateřských škol a jeslí 6. Eliminace tepelných mostů dodržení požadavků na lineární činitel prostupu tepla Ψk Tepelnětechnická: 7. Neprůvzdušnost objektu červeně označené požadavky jsou dnes často zanedbávány

6 Zásady stavebních opatření Stavební a architektonické požadavky: 1. Stavební řešení dle auditu, projektu včetně řešení detailů 2. Užívat certifikovaných materiálů, výrobků a postupů 3. Dodržet hygienické a požární požadavky 4. Precizní provádění stavby, napojení jednotlivých konstrukcí především výplní otvorů 5. Dosažení parametrů na neprůvzdušnost 6. Tvar a členění oken, minimalizace rámu a zároveň esteticky vhodné členění 7. Řešení větrání objektu 8. Barevné a materiálové řešení objektu z pohledu estetického 9. Řešení stínících prvků 10. Řešení oblasti soklu červeně označené požadavky jsou dnes často zanedbávány

7 Příklady ze Zlínského kraje Uherský Brod Gymnázium Jana Amose Komenského Slavičín Gymnázium Staré Město - SOŠ a Gymnázium Žalkovice Základní škola Rožnov pod Radhoštěm - SŠ elektrotechniky, informatiky a řemesel

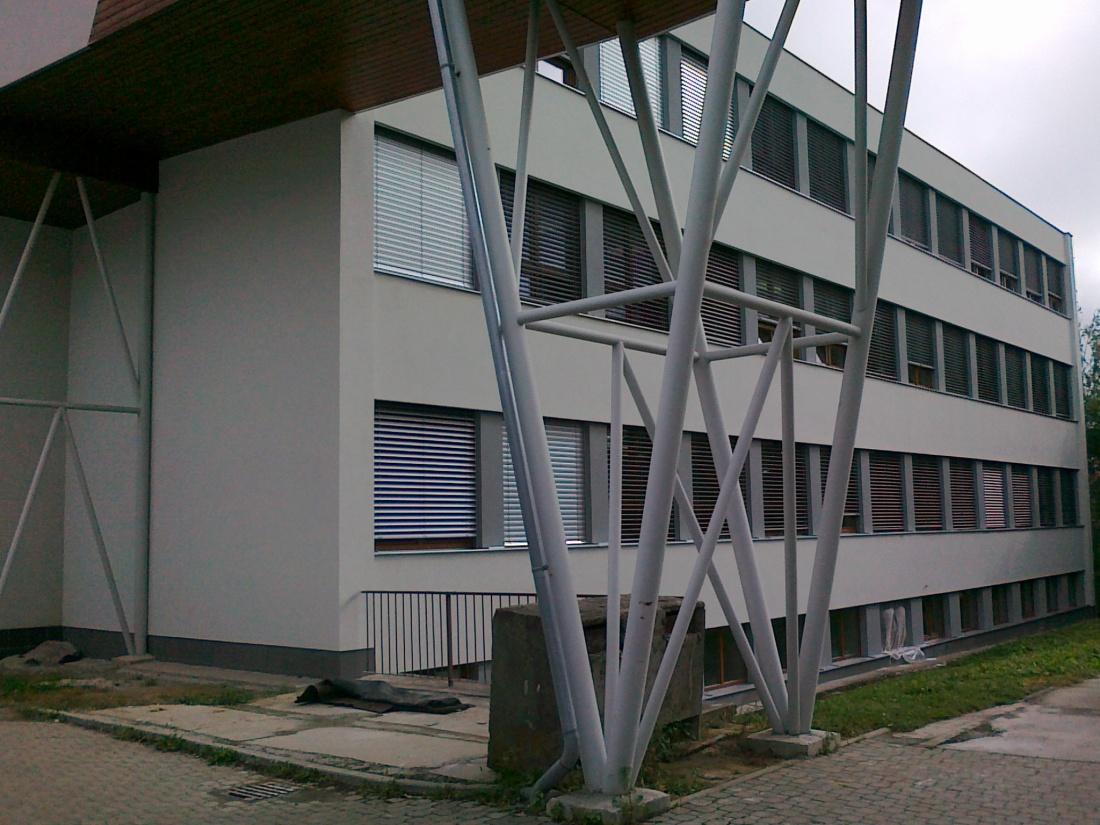

8 Zlín Gymnázium Nevyhovující a odpudivě působící obvodové konstrukce a výplně otvorů Kontaktní zateplovací systém Dřevěná okna s dvojskly Vnější stínění

9 Zlín Gymnázium Zjevné vlhkostní problémy obvodových konstrukcí Optimalizace okenních otvorů

10 Uherský Brod Gymnázium Jana Amose Komenského Celkové náklady ,00 Kč vč. DPH Dotace fondu EU a SFŽP ČR ,90 Kč vč. DPH Vlastní finanční prostředky ,10 Kč vč. DPH Úspora energie 1 469,50 GJ/rok Úspora provozních nákladů ,00 Kč vč. DPH/rok Zateplované obvodové zdivo 2 404,00 m 2 Výměna výplní otvorů 1 086,90 m 2 Zateplovaná střecha, strop, podlaha 1 259,00 m 2

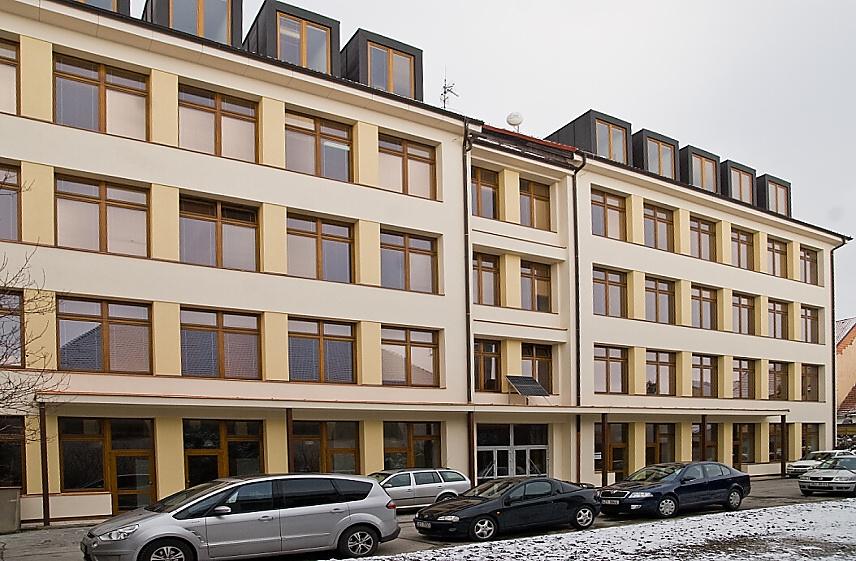

11 Uherský Brod Gymnázium Jana Amose Komenského Nevyhovující a neestetické copilitové výplně na schodištích Členění objektu evokující průmyslovou budovu Kontaktní zateplovací systém Dřevěná okna s dvojskly Členění oken respektující v kontextu s okolní zástavbou Sjednocení fasády školy Členění fasády tradiční městské

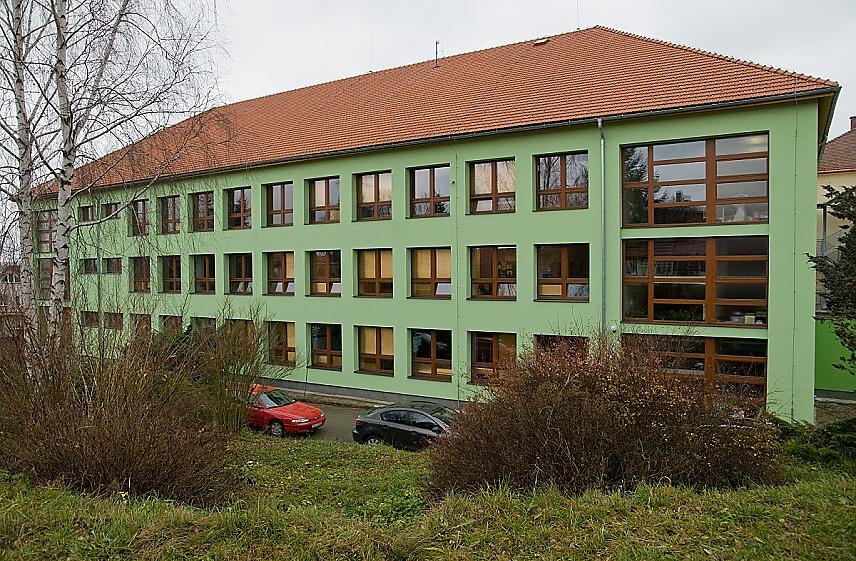

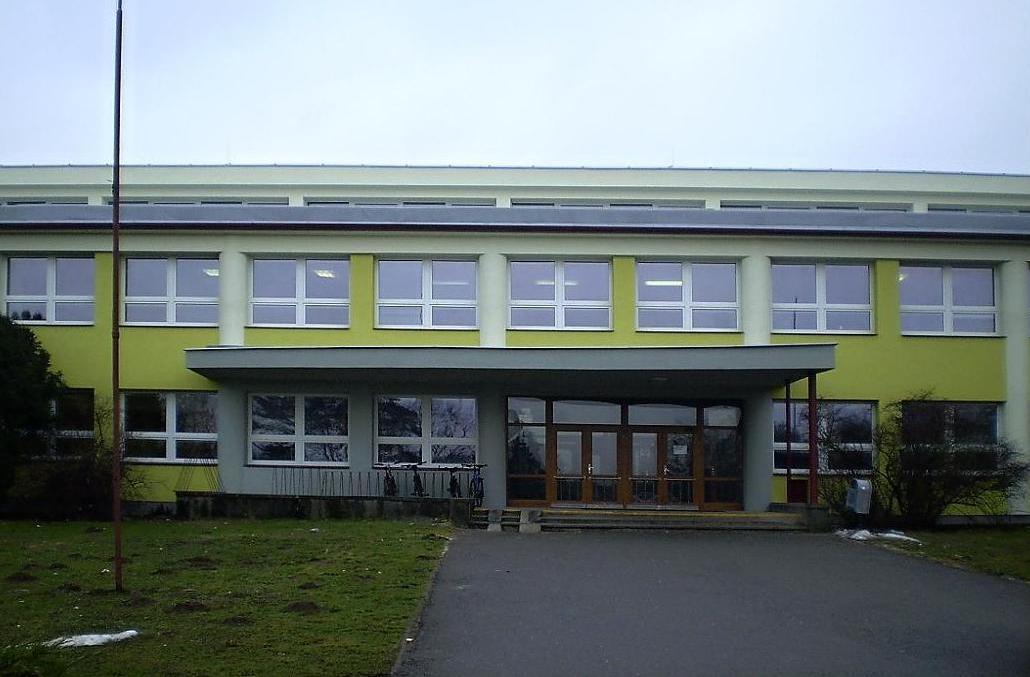

12 Slavičín Gymnázium Celkové náklady ,00 Kč vč. DPH Dotace fondu EU a SFŽP ČR ,40 Kč vč. DPH Vlastní finanční prostředky ,60 Kč vč. DPH Úspora energie 564,00 GJ/rok Úspora provozních nákladů ,00 Zateplované obvodové zdivo 1 389,98 m 2 Kč vč. DPH/rok Výměna výplní otvorů 759,90 m 2 Zateplovaná střecha, strop, podlaha 1 272,00 m 2

13 Slavičín Gymnázium Nevyhovující a neestetické copilitové výplně na schodištích Členění objektu pásy oken s meziokenními vložkami Kontaktní zateplovací systém Dřevěná okna s dvojskly Vstupní část, zachování konceptu

14 Staré Město SOŠ a Gymnázium Celkové náklady ,00 Kč vč. DPH Dotace fondu EU a SFŽP ČR ,80 Kč vč. DPH Vlastní finanční prostředky ,20 Kč vč. DPH Úspora energie 3 082,00 GJ/rok Úspora provozních nákladů ,00 Kč vč. DPH/rok Zateplované obvodové zdivo 4 378,94 m 2 Výměna výplní otvorů 1 815,60 m 2 Zateplovaná střecha, strop, podlaha 4 475,96 m 2

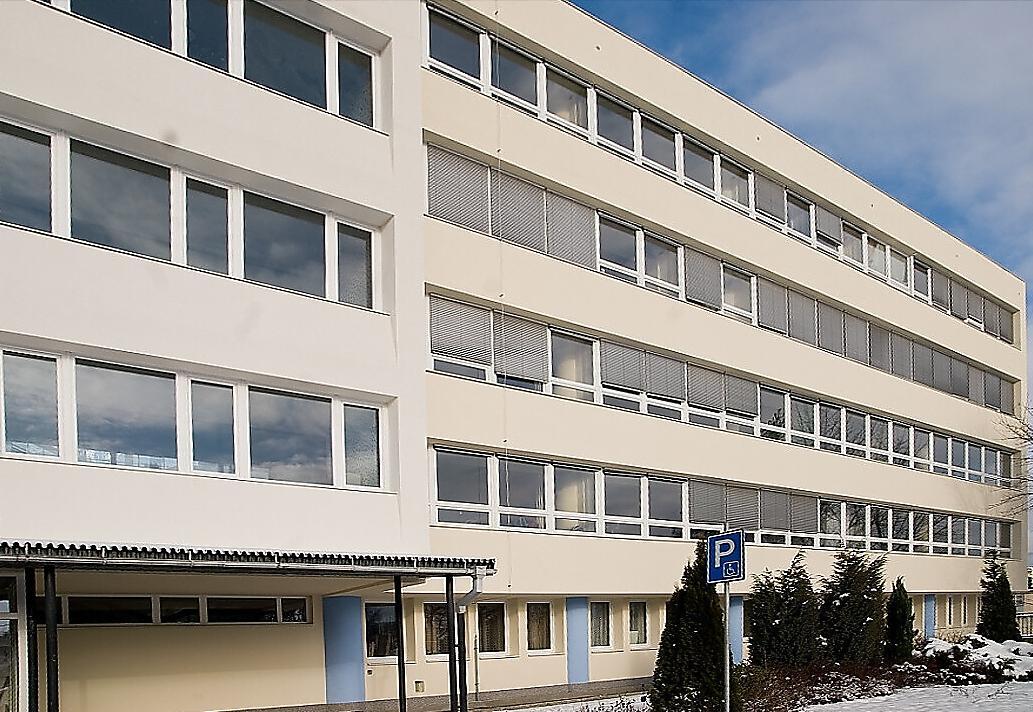

15 Rožnov pod Radhoštěm SŠ elektrotechniky, informatiky a řemesel Celkové náklady ,00 Kč vč. DPH Dotace fondu EU a SFŽP ČR ,90 Kč vč. DPH Vlastní finanční prostředky ,10 Kč vč. DPH Úspora energie 1 469,50 GJ/rok Úspora provozních nákladů ,00 Kč vč. DPH/rok Zateplované obvodové zdivo 2 404,00 m 2 Výměna výplní otvorů 1 086,90 m 2 Zateplovaná střecha, strop, podlaha 1 259,00 m 2

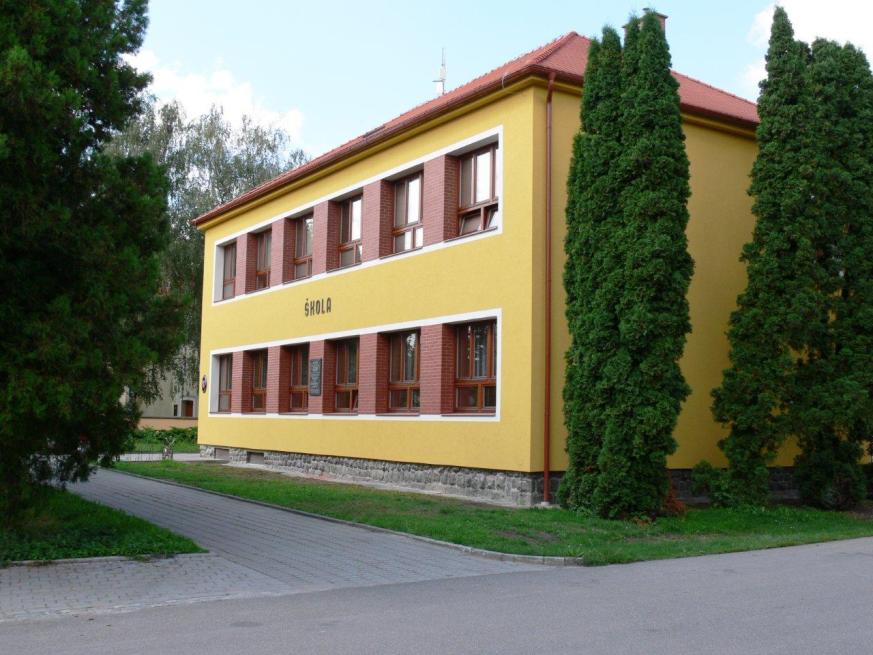

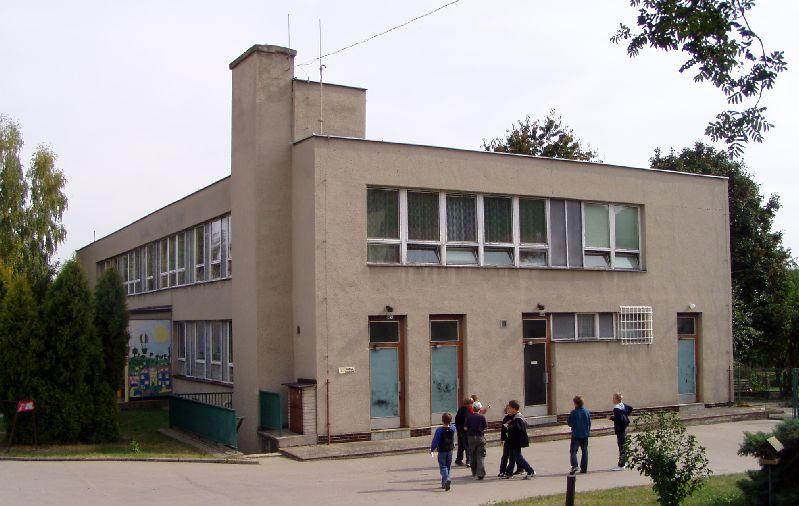

16 Žalkovice Základní škola Celkové náklady ,00 Kč vč. DPH Dotace fondu EU a SFŽP ČR ,00 Kč vč. DPH Vlastní finanční prostředky ,00 Kč vč. DPH Úspora energie 162,20 Gj/rok Úspora provozních nákladů ,00 Kč vč. DPH/rok Zateplované obvodové zdivo 660,00 m 2 Výměna výplní otvorů 0,00 m 2 Zateplovaná střecha, strop, podlaha 262,13 m 2

17 Příklady odjinud Ostopovice, rekonstrukce a přístavba ZŠ a MŠ Praha Slivenec, rekonstrukce MŠ Berlín, rekonstrukce MŠ Berlín, rekonstrukce a přístavba ZŠ

18 Jak to dělají jinde ZŠ a MŠ Ostopovice, okres Brno - venkov 1985 výstavba Vysoké tepelné ztráty, netěsná okna Nevhodné dispoziční řešení Statické poruchy Poruchy hydroizolace Instalace TZB havarijní stav 2011 rekonstrukce na energetickou třídu B Stěny mm izolace Střecha mm izolace, extenzivní zeleň Izolace podlahy, podlahové vytápění Okna dřevěná s dvojskly Zdroj tepla tepelné čerpadlo země voda

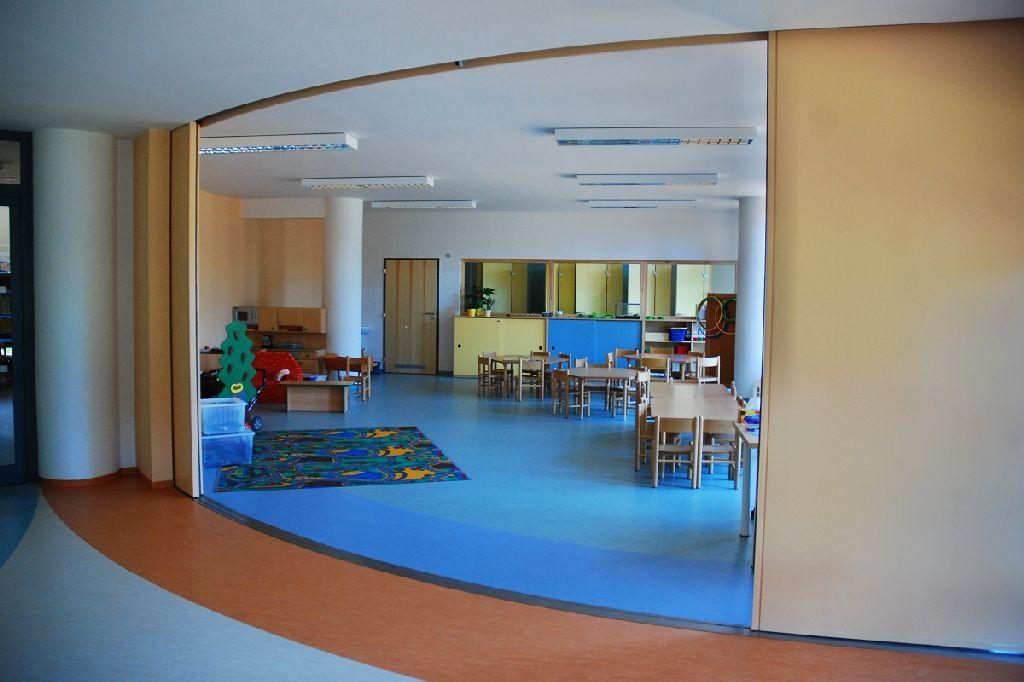

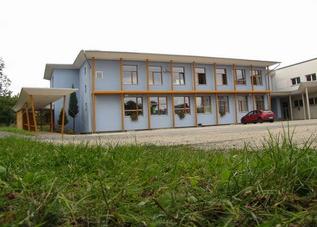

19 ZŠ a MŠ Ostopovice Původní interiér utilitární prostor Nepodnětné prostory tříd Nepřehledné dispozice s mnoha dveřmi Půlkruhové učebny propojení do zahrady Univerzální prostor Přehledná jednoduchá dispozice Barevné řešení

20 Jak to dělají jinde ZŠ a MŠ Ostopovice, okres Brno - venkov Vizualizace Koncepce zahrady Propojení se zahradou

21 Jak to dělají jinde Základní škola, Praha - Slivenec 1968 výstavba Původní potřeba energie na vytápění 203 kwh/(m 2 a) 2011 rekonstrukce na energetickou třídu B Stěny 240 mm izolace/150 mm sokl Střecha 300 mm izolace, zelená střecha Izolace podlahy pouze dílčí část Okna dřevěná s trojskly Nová potřeba energie na vytápění 21 kwh/(m2a)

22 Jak to dělají jinde Základní škola, Praha - Slivenec Spotřeba energie na vytápění 30,6 GJ/rok Náklady na úsporná opatření 4484,09 tis. Kč Potenciál eng. úspor 249,5 GJ/rok Potenciál fin. úspor 53,52 tis. Kč/rok Úspora energie 89% Průměrný souč. prostupu tepla 0,25 W/(m 2 K) Hodnocení dle PENB B úsporná Vzduchotechnika umožňuje dodržení maximálních koncetrací CO2 (1000 ppm), optimum 500 ppm Po vyučovací hodině v místnosti s těsnými okny 2000 ppm Díky rekuperaci minimální ztráty větráním Řešení stínění pomocí slunolamů Neprůvzdušnost n 50 = 0,84/hod

23 Jak to dělají jinde Škola pro autisty, Berlin, Německo 1969 výstavba jako mateřská škola Typová škola obdoba našich sídlištních škol Skeletový systém s nenosnými výplňovými panely Okna dřevěná zdvojená Obvodové panely bez izolace 2007 rekonstrukce na MŠ a ZŠ pro autisty Rekonstrukce ekologičtější než novostavba Stěny vnější kontaktní izolační systém (ETICS) Izolace střech, podlah Okna dřevohliníková s trojskly velkoplošné zasklení, fixní okna

24 Jak to dělají jinde Škola pro autisty, Berlin, Německo Interiér Pohled na areál Exteriér

25 Jak to dělají jinde Škola Schulzendorf, Berlin, Německo 1965 výstavba Typová škola obdoba našich sídlištních škol Skeletový systém 2007 dostavba a rozšíření Přístavba do kompaktního tvaru Zlepšení poměru objemu plochy ochlazovaného pláště Velkoplošné zasklení Detail fasády

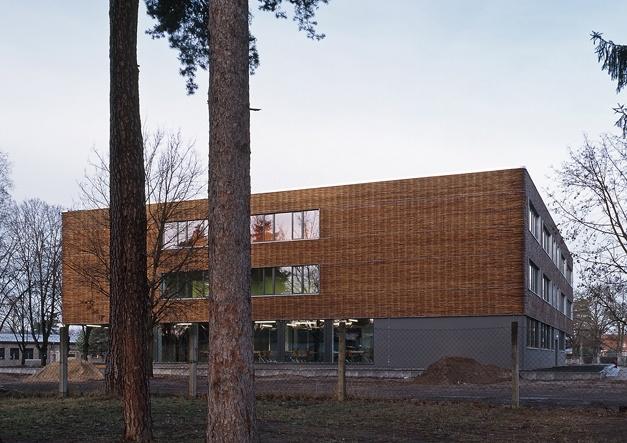

26 Jak to dělají jinde Škola Schulzendorf, Berlin, Německo Interiérová atria vnitřní prostor Schéma přístavby Exteriér
