1 Badger Meter Europa Systémy pro měření průtoku Měření průtoku, dávkování, řízení

2 2

3 3 Kvalita není náhoda, je to výsledek firemní filozofie Společnost Zákaznická podpora a kompetence Kvalita je tradice Badger Meter Europa GmbH je dceřinou společností Badger Meter Inc., USA se sídlem v Melwaukee stát Wisconsin. S ročním obratem přes 350 milionů EUR a více než 1450 zaměstnanci na celém světě je jedním z vedoucích výrobců a dodavatelů průtokoměrů a také kontrolních prvků již od roku Badger Meter je tedy průkopníkem v oblasti měření průtoku a dnes je již nositelem mnoha patentů. Badger Meter Europa GmbH zodpovídá za celosvětové prodejní aktivity s výjimkou Spojených státu amerických, Mexika, Kanady a Latinská Ameriky. Tyto jsou pak v kompetenci Badger Meter, Inc., USA. Vysoce kvalifikovaní zaměstnanci společně s moderními výrobními a kalibračními prostředky zajišťují nejlepší kvalitu a služby pro zákazníky. Pomáháme vám při projektování, optimalizaci a výběru místa nasazení měřidel v rámci předprodejních služeb. Rozšiřující se síť distributorů zajišťuje servis na území celého světa. Naši prodejci jsou odborně proškoleni na námi organizovaných seminářích v rámci vlastního školicího centra. Naše jméno Vám zaručuje, že naše produkty jsou vyráběny s maximální péčí a v souladu se všemi směrnicemi DIN ISO 9001:2008. Společnost, která pro průmyslové účely vyrábí 110 let průtokoměry musí vždy dbát na kvalitu. Kvalita je proces ve vývoji, je součástí každého dne. V Badger Meter Europa GmbH posuzujeme kvalitu jako celek. Je to kvalita práce kterou od nás očekáváte. Kvalita začíná u každého zaměstnance a příslušným způsobem tvoří součást firemní filosofie. Naše kvalita by Vás měla provázet celým procesem od poptávky, přes objednávku výrobu až po jeho servis. Žádné kompromisy v kvalitě. Badger Meter Europa GmbH je certifikována dle ISO a od roku 1997 je také jedna z jeho kalibračních tratí oficiálně schválena PTB a Úřadem pro míry a váhy dle OIML 117.

4 4 Měření průtoku, dávkování a řízení Jsme schopni měřit průtok téměř všech kapalin v řadě průmyslových odvětvích, od malých po velké aplikace pomocí široké škály měřících principů a to v zaplněných i nezaplněných potrubích a kanálech. V našem širokém sortimentu lze nalézt řešení pro měření ve vodárenství, odpadních vodách, úpravnách vod, chemickém a procesním průmyslu, teplárenství, farmacii, stavebnictví, potravinářství, loďařství, energetice, rafineriích, papírnách, metalurgii, automobilovém průmyslu, fotografickém průmyslu, textilním průmyslu a mnoha dalších. Naše produkty Indukční průtokoměry 6 Průtokoměry pro vodivé kapaliny čidla 7 Čidlo Typ II pro široký rozsah 7 použití 7 Čidlo Typ III s krátkou stavební délkou 8 Sanitovatelná čidla pro potravinářství 8 Zesilovače 10 Zesilovač pro širokou škálu aplikací ModMAG M Bateriově napájený zesilovač 11 B-MAG M Ekonomické řešení pro univerzální použití 12 ModMAG M Zesilovač pro nebezpečná prostředí 12 ModMAG M3000/M Turbínové průtokoměry 14 Turbínové průtokoměry s jednoduchým rotorem 15 Řada přesných měřidel pro široký rozsah použití 15 Řada LoFlo pro nízké průtoky 16 Řada CPG-Gas 16 Turbínové průtokoměry s dvojitým rotorem 17 Řada Exact pro velmi přesná měření průtoku 17 Odolná měřidla pro těžké podmínky, vysoce korozivní látky nebo pro potravinářství a farmacií 19 Řada 1100/1200 and QuikSert pro těžké podmínky 19 FloClean s 3-A sanitační atestací 19 B2800 / B2900 / B3000 zobrazovací jednotky pro řadu Blancett 21 Turbínové průtokoměry pro nízko viskózní neagresivní kapaliny 22 Řada VISION 22 Zobrazovače pro řadu VISION 23 Průtokoměry s kývavým diskem 24 Měřidla pro čistá a mírně znečištěná média 25 Průtokoměry Recordall 25 Průtokoměry AdBlue a agresivní média 28 Měřidlo k kývavým diskem Recordall RCDL M Měřidla s oválnými koly pro AdBlue 28 Dávkovací systémy 29

5 5 Průtokoměry s lopatkovými koly 30 Měřidla pro zavlažovací systémy, technické zabezpečení budov a všeobecný průmysl 31 Snímače průtoku 31 Monitory a vysílače pro všechny snímače průtoku 33 Coriolisovy hmotnostní průtokoměry 62 Průtokoměry pro hmotnostní měření kapalin 63 Baureihe FCB 300 für die Wasserwirtschaft, Chemie/Petrochemie, Papierindustrie 63 Řada FCH 300 pro potravinářství nebo jako oddělené provedení 64 Ultrazvukové průtokoměry 34 Průtokoměry pro zaplněná potrubí 35 TFX Ultra, TFXL a DFX pro pevné instalace 36 Přenosné modely DXN a UFX 36 Měření průtoku a hladiny v kanálech, částečně zaplněných potrubích a nádržích 38 Ultrazvukový průtokoměr isonic Měřiče tepla a příslušenství 40 Pevné a přenosné přístroje pro měření energie 41 Ultrazvukové měřiče energie DXN a TFX Ultra 41 Měřič s lopatkovým kolem Btu Indukční průtokoměr 42 ModMAG M1000 / M Matematický člen 212 pro měření tepla 44 GSM / GRPS modul pro bezdrátový přenos dat 44 Průtokoměry s oválnými koly 45 Řada IOG pro průmyslové aplikace 46 Řada IOG 46 Měřidla LM OG-I řady IOG 48 Měřící pistole pro výdej maziv 50 Elektronická měřidla 50 Elektronická měřidla pro vysoké průtoky 51 Mechanická měřidla pro oleje s vysokou viskozitou 51 Měřiče a vysílače pulzů pro vestavbu do potrubí 52 Měřiče pro vestavbu do potrubí 52 Vysílače pulzů - Měřiče do potrubí s pulzním výstupem 52 Průtokoměry s proměnným průřezem 54 Měření průtoku přes proměnný průřez 55 Nízkonákladový průtokoměr EZ-View pro olej, vodu a další kapaliny 55 Průtokoměry s proměnným průřezem řady H 56 Převodník průtoku Flow Alert Switch 57 Převodník průtoku řady MR 57 Průtokoměry s měřením tlakové diference / Venturiho dýzy 66 Měření průtoku tlakovou diferencí 67 Průtokoměry Coin přináší spolehlivé měření s vysokou přesností 67 Pitotovi trubice Ellipse pro kapaliny, plyny a páru 68 Venturiho dýzy pro kapaliny 68 Diagnostika hydrauliky 70 Testery hydrauliky a analyzátory 71 Kalibrátory průtoku 72 Kalibrátory průtoku pro kalibraci a testování průtokoměrů 73 Kalibrační služby 73 Systémy pro výdej mazacích olejů 74 Bezdrátové systémy pro výdej mazacích olejů 76 Systém LMS-RF s technologií ZigBee 76 Kabelové systémy pro výdej mazacích olejů 78 Systém MDS 2000 pro výdej mazacích olejů 78 Kompaktní a jednoduchý systém FMS Compact 79 Malé kontrolní ventily 80 Ventily ReCo pro výzkum a vývoj, pilotní projekty, procesní aplikace a přesného dávkování 81 Procesní ventily pro kapaliny, páru a plyny v 82 procesním průmyslu 82 Sanitovatelné ventily pro hygienické, farmaceutické a potravinářské aplikace 83 Pozicionéry pro komunikaci a 84 monitorování ventilů 84 RCVcalc - chytré řešení pro dimenzování 85 Vírové průtokoměry 58 Velmi přesné průtokoměry pro plyny, bioplynu, kapaliny a vzduch 59 Bezpřírubová nerezová měřidla pro plyny - RWG a RWBG 59 Vestavné měřidlo v nerezovém provedení RNG 60 Řada RVL v termoplastovém provedení pro kapaliny 60 Testovací linka a inovační centrum Badger Meter

6 6 Indukční průtokoměry Indukční průtokoměry jsou ideální měřidla pro všechny kapaliny s elektrickou vodivostí minimálně 5 μs/cm (20 μs/cm pro demineralizovanou vodu). Tato měřidla jsou velmi přesná, měření je nezávislé na hustotě, teplotě a tlaku média. Princip měření Princip měření indukčního průtokoměru je založen na Faradayově zákonu o indukci napětí. Napětí na koncích vodiče pohybujícího se v magnetickém poli kolmo na směr pole je přímo úměrné rychlosti pohybu tohoto vodiče. Jestliže funkci tohoto vodiče plní pohybující se kapalina pak je indukované napětí snímáno dvojicí elektrod umístěných na protějších stranách průtočného profilu. Napětí indukované na těchto elektrodách je pak přímo úměrné intenzitě magnetického pole, vzdálenosti obou elektrod a střední rychlosti proudění kapaliny.

7 7 Průtokoměry pro vodivé kapaliny čidla Přírubové procesní připojení Jmenovitá světlost DN6 - DN2000 Tlaková třída až do PN100 Čidlo Typ II pro široký rozsah použití Indukční čidlo je k dispozici nejen v řadě přírubových procesních připojení (DIN, ANSI, JIS AWWA, a další), ale také v řadě materiálových provedení výstelky jako tvrdá a měkká pryž, PTFE, PFA nebo Halar Čidlo může být osazeno až čtyřmi elektrodami, zajišťujícími měření, detekci prázdného potrubí a uzemnění. K dispozici ve velikostech od DN6 po DN2000 a pro jmenovitý tlak až PN100, čidlo Typ II je vhodným řešením pro širokou škálu aplikací v průmyslu, vodárenství a čistírnách odpadních vod. Některé materiály výstelky čidla také se schválením pro kontakt s pitnou vodou se KTW/ DVGW, NSF-61, WRAS a ACS.

8 8 Indukční průtokoměry Čidlo Typ III s krátkou stavební délkou Díky velmi krátké stavební délce je čidlo Typ III často správným řešením pro mnoho aplikací Čidlo Typ III je dodáváno s PTFE výstelkou a standardně v tlakové třídě PN40. Bezpřírubové provedení Jmenovitá světlost DN Tlaková třída PN 40 Sanitovatelná čidla pro potravinářství Sanitovatelné čidlo bylo vyvinuto pro měření průtoku tekutých potravin. Tento model je dodáván s připojením Tri-Clamp BS 4825/ISO 2852, DIN a nebo s nestandardním připojením na základě zákaznické specifikace. Sanitovatelné čidlo je osazeno nerezovým opláštěním a PTFE výstelkou. Procesní připojení Tri-Clamp BS 4825/ISO 2852, DIN Jmenovitá světlost od DN 10 do 100 Tlaková třída PN 10/16

9 Indukční průtokoměry 9 Technická data: čidla Model Typ II Typ III Typ Potravinářské Velikost DN (1/ ) DN (1...4 ) DN (3/8...4 ) Procesní připojení Příruba dle: EN-DIN, ANSI, JIS, AWWA a jiných Bezpřírubové provedení (pro mezipřírubovou montáž)" Jmenovitý tlak Do PN 100 PN 40 PN 10/16 Třída krytí IP67, alternativně IP68 IP67, alternativně IP68 IP67, alternativně IP68 Minimální vodivost 5 μs/cm (20 μs/cm pro demineralizovanou vodu)" Materiál výstelky Tvrdá / měkká pryž od DN 25 0 až +80 C PTFE DN až +150 C Halar (ECTFE) od DN až +150 C" Materiál elektrod Hastelloy C (standardně) Tantal Platina / zlato plated Platina / rhodium" 5 μs/cm (20 μs/cm pro demineralizovanou vodu)" Tri-Clamp BS 4825/ISO 2852, DIN a další 5 μs/cm (20 μs/cm pro demineralizovanou vodu)" PTFE -40 až +150 C PTFE -40 až +150 C Hastelloy C (standardně) Tantal Platina / zlato plated Platina / rhodium" Hastelloy C (standardně) Tantal Platina / zlato plated Platina / rhodium" Materiál krytu uhlíková ocel / alternativně nerez uhlíková ocel / alternativně nerez uhlíková ocel / alternativně nerez Stavební délka DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm nebo podle ISO 13359" DN mm DN mm" Tri-Clamp připojení: DN mm DN mm DIN connection: DN mm DN mm DN mm"

10 10 Indukční průtokoměry Zesilovače Zesilovač pro širokou škálu aplikací ModMAG M2000 Pro všechny typy čidel Přesnost ±0,2 % aktuálního průtoku Měřící rozsah 0,03 12 m/s Pro velikost čidel DN 6 DN 2000 Krytí IP 67 Komunikační rozhraní ModBus, HART, M-Bus, Profibus DP Verification device Zesilovač ModMAG M2000 je vhodný pro obousměrná měření kapalin s elektrickou vodivostí > 5 μs/cm (> 20 μs/cm pro demineralizovanou vodu). ModMAG M2000 se vyznačuje vysokou přesností, snadnou obsluhou a může být použit v širokém oblasti aplikací. Podsvícený čtyřřádkový displej poskytuje údaj okamžitého i celkového průtoku, denní počitadlo, zobrazuje chybová hlášení. Standardní provedení je vybaveno čtyřmi volně programovatelnými výstupy, jedním digitálním vstupem, proudovým výstupem a sériovými komunikačními rozhraními. Vnitřní autodiagnostika průtokoměru umožňuje snadnější uvedení do provozu a případný servis přístroje. Zálohovací funkce umožňuje uchování parametrů během servisu bez nutnosti nového programování, nebo přenesení parametrů na jiné zařízení. Verification device umožňuje v pravidelných intervalech přímo na místě prověřit správnou a přesnou funkčnost indukčních průtokoměrů ModMAG řady M2000 a B-MAG M5000 bez narušení procesu. Jsou měřeny, zaznamenány a vyhodnoceny všechny důležité parametry průtokoměru.

11 Indukční průtokoměry 11 Bateriově napájený zesilovač B-MAG M5000 Průtokoměr B-MAG M5000 je bateriově napájení indukční průtokoměr s vysokou přesností a to i v oblasti malých průtoků. Vysoká opakovatelnost měření spolu s nadstandardní životností baterií je určují pro aplikace ve vodárenství, sledování úniku vody, pro systémy zavlažování. Průtokoměr B-MAG M5000 nachází své uplatnění všude tam kde jsou požadavky na přesné měření a přitom není k dispozici rozvod elektrického napájení. Alternativně je možno přístroj dodat i ve verzi se sítovým napájením kde vnitřní baterie umožňuje měřit i po dobu výpadku napájecí sítě a tímto způsobem zajistit nepřerušované snímání potřebných údajů průtoku. Měřidlo je standardě osazeno interním záznamem dat, tento datalogger může být čten přes IrDA nebo M-Bus RTU protokol. Získaná data mohou být také odesílána pomocí radiových vln nebo GSM/GRPS. Data pak mohou být centrálně zpracována a vyhodnocena. Přírubové procesní připojení Přesnost lepší než ±0,4 % okamžité hodnoty Měřící rozsah 0,03 to 10 m/s Jmenovitá světlost DN 15 DN 600 Krytí IP 67 / IP 68 Komunikační rozhraní IrDA, ModBus RTU, M-Bus Životnost baterie až 20 let Model B-MAG M5000 byl navržen pro nejnáročnější podmínky měření. Průtokoměr nemá pohyblivé části a může být použit i pro měření vody s pevnými nečistotami jako písek a štěrk. Standardně je B-MAG M5000 dodáván s krytím IP 67 (na vyžádání IP 68) což ho činí spolehlivým i v případě ponoření. BATERIOVÉ NAPÁJENÍ

12 12 Indukční průtokoměry Ekonomické řešení pro univerzální použití ModMAG M1000 Typ ModMAG M1000 je určen pro obousměrné měření průtoku kapalin s vodivostí > 5 μs/cm (> 20 μs/cm pro demineralizovanou vodu). Je kombinací výborných provozních parametrů a výbavy se zajímavou cenou. Přístroj je vybaven grafickým LCD displejem poskytujícím jak údaje o průtoku (okamžitý, celkový), tak i hlášení o výsledku automatické diagnostiky přístroje. Pro všechny typy čidel Přesnost měření ±0,3 % z měřené hodnoty Měřící rozsah 0,03 12 m/s Jmenovitá světlost DN 6 DN 200 Řada vstupů, výstupů a rozhraní umožňuje použití ModMAG M1000 v širokém spektru aplikací. Díky hliníkové skříni s IP67 je ModMAG M1000 vhodný pro venkovní aplikace za těžkých klimatických podmínek. Zesilovač pro nebezpečná prostředí ModMAG M3000/M4000 Zesilovač s modulární stavbou umožňuje měření průtoků v Ex prostředí - Zóna 2, Zóna 1. Je v dispozici jak v kompaktním provedení, tak pro oddělenou montáž. Skříň zesilovače ve třídě krytí IP67 je hliníkový odlitkem, opatřeným práškovým nátěrem. Svorkovnice je v odděleném prostoru. Přístroj je možno ovládat magnetickou tužkou bez nutnosti otevření skříně, nebo po jejím otevření s pomocí trojice tlačítek. Programovatelná budící frekvence umožňuje přizpůsobení zesilovače pro obtížně měřitelné aplikace. Nově vyvinutý proces kompenzace zesilovače přináší zvýšenou přesnost zvláště v oblasti nízkých průtoků. Typ ModMAG M3000/M4000 je zvláště vhodný pro měření v chemickém a farmaceutickém průmyslu, stejně jako v úpravnách vod a čistírnách odpadních vod s prostředím s nebezpečím výbuchu. Pro všechny typy čidel Přesnost měření ±0,2 % z měřené hodnoty Měřící rozsah 0,03 12 m/s Třída krytí IP 67 Pro prostředí s nebezpečím výbuchu

13 Indukční průtokoměry 13 Technická data: Zesilovače Model ModMAG M1000 ModMAG M2000 ModMAG M3000/M4000 B-MAG I M5000 Velikost potrubí DN 6 - DN 200 DN 6 - DN 2000 DN 6 - DN 600 (M3000) DN 6 - DN 300 (M4000) Přesnost ±0,3 % z měřené hodnoty, ±2 mm/s z měřené hodnoty ±0,2 % z měřené hodnoty, ±1 mm/s z měřené hodnoty ±0,2 % z měřené hodnoty, ±1 mm/s z měřené hodnoty Opakovatelnost 0,1 % 0,1 % 0,1 % 0,1 % DN 15 - DN 600 Měřící rozsah 0,03 12 m/s 0,03 12 m/s 0,03 12 m/s 0,03 10 m/s Minimální vodivost Napájení 5 μs/cm ( 20 μs/cm pro demineralizovanou vodu) VAC (50/60 Hz) < 14 VA, nebo 9 36 VDC, 4 W "5 μs/cm ( 20 μs/cm pro demineralizovanou vodu) " VAC (50/60 Hz) < 20 VA, nebo 9 36 VDC 5 μs/cm ( 20 μs/cm pro demineralizovanou vodu) VAC (50/60 Hz) < 20 VA, nebo 24 VDC ±0,4 % z měřené hodnoty, ±2 mm/s z měřené hodnoty 5 μs/cm ( 20 μs/cm pro demineralizovanou vodu) Interní litiová baterie 3,6 V nebo jako model se záložní baterií ( VAC or 9 36 VDC) Displej LCD grafický LCD 4 řádky / 20 znaků LCD 4 řádky / 16 znaků LCD 2 řádky Digitální výstup 2x otevřený kolektor 4x otevřený kolektor 2x otevřený kolektor 4x otevřený kolektor 1x relé" 2x relé 2x relé (M3000) Digitální vstup Ano Ano Ano Ano Analogový výstup 0/4 20 ma, 0 10 ma 0/4 20 ma, 0 10 ma 0/4 20 ma, 0 10 ma - Komunikační rozhraní ModBus RTU RS232/RS485 ModBus /TCP M-Bus, HART " ModBus RTU RS232/RS485 Profibus DP, M-Bus, HART " ModBus RTU RS232 (nebo RS485), M-Bus, IrDA Detekce prázdného potrubí Oddělená elektroda Oddělená elektroda Oddělená elektroda Oddělená elektroda Ukládání naměřených hodnot (dataloggter) hodnot měření hodnot měření (volitelný)" hodnot měření Provedení skříně Hliník, IP 67 Hliník, IP 67 Hliník, IP 67 (NEMA 4x) Hliník, IP 67 (volitelně IP 68) Oddělené provedení Max. 50 m Max. 100 m Max. 30 m Max. 30 m Teplota prostředí -20 C až +60 C -20 C až +60 C -20 C až +50 C -20 C až +60 C Schválení - OIML R49-1, MID M-001 M3000 ATEX Zone 2, FM/CSA Class I, Div. 2 M4000 ATEX Zone 1, FM/CSA Class I, Div. 1 OIML R49-1, MID MI-001

14 14 Turbínové průtokoměry Turbínové průtokoměry jsou vhodné pro nízkoviskózní kapaliny a plyny. Princip měření Turbínové průtokoměry jsou objemová měřidla. Pohyb média roztáčí rotor turbíny a tento pohyb je dále přenášen mechanicky nebo elektronicky snímán.

15 15 Turbínové průtokoměry s jednoduchým rotorem Řada přesných měřidel pro široký rozsah použití Tyto nerezové turbínové průtokoměry byly navrženy pro měření kapalin a plynů. Kompenzace tlaku, viskozity a tlaku umožňuje dosažení vysoké opakovatelnosti a přesnosti. Turbínové průtokoměry mohou být montovány v jakékoli poloze, ať už na svislém nebo vodorovném potrubí. Kalibrační protokol každého průtokoměru je vystaven NVLAP akreditovanou zkušebnou a může být osazen širokou škálou vysílačů pulzů, procesorů a displejů. Typické aplikace: Měření chladících okruhů Měření spotřeby paliva, převodových olejů, brzdových kapalin a chladících kapalin Vysoká přesnost měření ±0,25 % z měřené hodnoty Široký rozsah měření Řada různých procesních připojení Použitelné pro vysokotlaké aplikace

16 16 Turbínové průtokoměry Řada LoFlo pro nízké průtoky Nízká hmotnost pohyblivých částí přispívá k rychlé odezvě na změnu proudění Měření průtoků i pod 5 l/min Nízkonákladové a přitom precizní turbínové průtokoměry Robustní axiální průtokoměry řady LoFlo vykazují výjimečnou opakovatelnost ±0,25 % z měřené hodnoty. Ve spojení s procesorem EC80 s uloženými kalibračními daty je pomocí linearizace dosaženo ±0,1 % z měřené hodnoty, což přináší přesné měření v celém rozsahu. Typické aplikace: Měření spotřeby paliva a chladiva Detekce úniku kapaliny Ideální pro vodu, hydrazin (N2H4) a kryogenní kapaliny Řada CPG-Gas Pro čisté plyny s hustotou od 0,16 do 240 kg/m³ Řada CPG byla navržena pro přesné měření všech stlačitelných plynů při velmi nízké tlakové ztrátě. Řada sestává ze tří modelů: Pro plyny s nízkou, střední a vysokou viskozitou. řada modelů umožňuje přesné měření v rozsahu hustot od 0,16 do 240 kg/m³ (při průtoku od 0,1 do 180 l/s).. Tato řada umožňuje měřit jakýkoli čistý plyn:: Argon, vzduch, helium, kyslík, amoniak, metan, dusík a další. Opakovatelnost je nižší než ±0,25% z měřené hodnoty. Konstrukční řešení turbíny přináší reakční doba je nižší než 30ms. Typické použití: Čištění dusíku Ochranné argonové atmosféry (pro bezkyslíková prostředí) Stlačený vzduch Vstřikování plynů Chladiva Ideální pro argon, vzduch, helium, kyslík, amoniak, metan, dusík

17 Turbínové průtokoměry 17 Turbínové průtokoměry s dvojitým rotorem Řada Exact umožňuje provádět ta nejpřesnější měření v nejširším rozsahu. Často využíváno v letectví, automotive, průmyslu a OEM aplikacích. Nejpřesnější turbínový průtokoměr Vhodný pro obousměrná měření Robustní ložiska turbíny přináší odolnost měřidla vůči externím vibracím Porovnání rychlosti dvojice rotoru umožňuje diagnostiku ložisek Prostorově nenáročná instalace díky nepotřebě uklidňovacího potrubí Řada Exact pro velmi přesná měření průtoku Výjimečná přesnost řady Exact je dosažena pomocí inovativní dvou rotorové konstrukce. Křivky viskozity UVC zvyšují přesnost a rozšiřují využitelný měřící rozsah. Uklidňování proudění pro omezí turbulencí není vyžadováno, neboť dvou rotorová konstrukce vylučuje zrychlující vliv na turbíně. Monitorováním poměru na rotorech lze detekovat opotřebení ložisek nebo zanesení. Řada Exact používá jedinečný systém snímačů, který se vyznačuje vysokou odolností vůči exter- ním vibracím a minimalizuje prostorové nároky. Toto umožňuje přímé spojení s elektronikou, robustnost a nízký profil. Ke zpracování signálového výstupu je k dispozici jako integrovaná nebo oddělená elektronika. Průtokoměr je konstruován pro obousměrné proudění a prostředí s vysokými rázy. Řada Exact je výhradně osazena robustními keramickými ložisky, zdvojenými pro každý rotor což přináší excelentní opakovatelnost. Typické aplikace: Měření chladících okruhů Ověřovací zkoušky proudových leteckých motorů, kalibrace leteckých palivových systemů Měření spotřeby paliv a maziv M o n i t o r o v á n í h y d r a u l i c k ý c h s y s t e m ů a m ě ř e n í paliva v letectví *UVC = univerzální křivka viskozity (Universal viscosity curve)

18 18 Turbínové průtokoměry Technická data: Turbínové průtokoměry Cox s jednoduchým rotorem Typ Řada Precision Řada LoFlo Řada CPG gas Měřící rozsah 0, l/min 0,02 5 l/min až 1000 SCFM Velikost 1/4 do 2 3/8 1/2 až 2 Přesnost ±0,25 % z měřené hodnoty ±0,5 % z měřené hodnoty ±2 % z měřené hodnoty Opakovatelnost ±0,02 % z měřené hodnoty ±0,25 % z měřené hodnoty ±0,25 % z měřené hodnoty Linearita s procesorem "±0,5 % z měřené hodnoty ±0,1 % z měřené hodnoty" - - Pracovní tlak* 345 bar (AN) 410 bar (AN) 410 bar (AN) Materiál tělesa 316 SS 316 SS 316 SS * v závislosti na procesním připojení Technická data: Turbínové průtokoměry Cox s dvojitým rotorem Typ Řada Exact Měřící rozsah 0, l/min Velikost 1/4 až 4 Přesnost ±0,15 % z měřené hodnoty Opakovatelnost ±0,02 % z měřené hodnoty Linearita s procesorem ±0,1 % z měřené hodnoty Pracovní tlak* 210 bar (standard) Materiál tělesa 316 SST * v závislosti na procesním připojení

19 Turbínové průtokoměry 19 Odolná měřidla pro těžké podmínky, vysoce korozivní látky nebo pro potravinářství a farmacií Široký měřící rozsah Řada volitelných procesních připojení Jednoduchá instalace Řada 1100/1200 and QuikSert pro těžké podmínky Turbínové průtokoměry Blancett jsou navrženy pro tvrdé průmyslové nasazení a řada 1200 pro korozivní látky. Použitá nerezové ocel a díly z karbidu wolframu zaručují dlouhou životnost. Průtokoměry Blancett jsou vhodné pro aplikace s vysokou teplotou a tlakem, například v těžebním průmyslu, produkci polovodičů a chemických procesech. Typ 1200 Typ 1100 FloClean s 3-A sanitační atestací Průtokoměr FloClean 3-A splňuje standard 3-A a je primárně určen pro nasazení v potravinářském, nápojovém a farmaceutickém průmyslu. V kombinaci s displejem Blancett B2800/ B2900/B3000 pak indikuje aktuální průtok i celkové množství. Splňuje sanitační standard 3-A Odolný vůči kyselým i alkalickým čistícím a dezinfekčním prostředkům

20 20 Turbínové průtokoměry Technická data: Turbínové průtokoměry Blancett Typ QuikSert Materiál Těleso: nerez 316 Rotor: nerez CD4MCU Ložiska: nerez 316 Těleso: nerez 303 Rotor: nerez CD4MCU Ložiska: nerez 440 Těleso: nerez 316 Rotor: nerez 17-4 Ložiska: keramická pro kapaliny Těleso: nerez 316L Rotor: nerez CD4MCU Ložiska: karbid wolframu pro plyny Těleso: nerez 316 Rotor: nerez 410/304 Ložiska: karbid wolframu Měřící rozsah 2, l/min 0,95 95 l/min 0, l/min 2, l/min ACFM Velikost ½ až 10 ¼, ½, ¾ ¼", 3 / 8", ½, 5 / 8", ¾", 1", 1 1 /4", 1 1 / 2", 2" Přesnost ±1 % z měřené hodnoty pro 7/8 a větší ±1 % z měřené hodnoty přes 70% horního rozsahu pro 3/8, 1/2 and 3/4 ±0,5 % okamžité hodnoty ±0,5% ±0,25% s linearizací 3 /8 až 10 2" ±1 % z měřené hodnoty pro 7/8 a větší ±1 % z měřené hodnoty přes 70% horního rozsahu pro 3 /8, 1 / 2 and 3 /4 meters Opakovatelnost ±0,1 % ±0,1 % ±0,02% ±0,1 % ±0,5 % Kalibrace Voda (NIST přenositelná kalibrace); Voda (NIST přenositelná kalibrace); - další média na vyžádání další média na vyžádání Voda (NIST přenositelná kalibrace); další média na vyžádání Roztok (NIST přenositelná kalibrace) Kalibrace v 10-ti bodech" ±2 % z měřené hodnoty přes specifikovaný rozsah Pracovní tlak* 345 bar max. 275 bar max. až 408 bar podle zvolených přírub až 255 bar Vakuum 15.3 mpa max. Provozní teplota Do 177 C Do 162 C -65 C až +148 C Do 177 C -40 C až +165 C Procesní připojení NPT, BSP, Victaulic, příruby, hadicová koncovka nebo Grayloc Schválení CSA Class I Div 1, Groups C & D; Class II Div 1, Groups E, F & G: jiskrově bezpečný CSA Class l Div 1 Groups C, D; ve shodě s UL 1203 and CSA 22.2 No. 30 Met Labs File No. E (Pouze pro nevýbušné provedení) * v závislosti na procesním připojení NPT NPT příruby - - Pouze pro nevýbušné provedení: Class l Div 1 Groups C, D; Ve shodě s UL 1203 a CSA 22.2 No. 30 Met Labs File No. E Vložný dle ASME/ANSI B Vložný ASME/ANSI B Class I Div 1, Groups C, D; Ve shodě s UL 913 a CSA 22.2 Nr Typ FloClean Materiál Těleso: Nerez 316 L Ložiska: Poniklovaná nerez CD4MCU Standardní ložiska: Niklová slitina, karbid wolframu Ložisková osa: Niklová slitina, karbid wolframu Měřící rozsah 2, l/min Velikost ¾ až 2 ½ Přesnost ±1 % Opakovatelnost ±0,1 % Kalibrace Voda (NIST přenositelná kalibrace); další média na vyžádání Provozní tlak 69 bar max. Provozní teplota Do 150 C Připojení Tri-Clamp Schválení 3-A sanitary standard

21 Turbínové průtokoměry 21 B2800 / B2900 / B3000 zobrazovací jednotky pro řadu Blancett Monitory průtoku B2800, B2900 and B3000 pro turbínové průtokoměry Blancett Uživatelský přívětivá obsluha a řada instalačních možností, jako třeba otočné provedení pro flexibilitu v místě měření B2800 monitor průtoku B2900 monitor průtoku B3000 monitor průtoku Typ B2800 B2900 B3000 Napájení 1.5 VDC alkalická baterie nebo smyčkou 4 20 ma / 30 VDC 3.6 V lithiová baterie smyčkou 4 20 ma 3.6 V lithiová baterie smyčkou 4 20 ma solární napájení Kompaktní Oddělená Otočná Nevýbušné provedení Typy montáže Kompaktní Oddělená Otočná Panelová Kompaktní Oddělená Otočná Výstupy 4 20 ma Pulzní výstup 4 20 ma Pulzní výstup ModBus RTU Otevřený kolektor Class I, Division 1, Groups C. D / Class II, Division 1, Groups E, F, G / Class III pro USA a Kanadu. V souladu s UL 913 a CSA C22.2 n 153 EMC: IEC ; 2004/108/EC 4 20 ma Pulzní výstup ModBus RTU přes RS 485 Schválení CSA jiskrově bezpečný (pro kompaktní, oddělenou a otočnou): Class I, Division 1, Groups C & D / (Class II, Division 1, Groups E, F & G CE (pro kompaktní, oddělenou a otočnou): IEC CSA nebezpečná prostředí (nevýbušné provedení): Class I, Division 1, Groups B, C & D / Class II, Groups E, F & G / Class III, Type 4, T6@70 C B30 Advanced/Base/Solar: Class I, Division 1, Groups C. D / Class II, Division 1, Groups E, F, G / Class III pro USA a Kanadu. V souladu s UL 913 and CSA C22.2 n B30 explosion-proof: Class I, Division 1, Groups B, C, D / Class II, Division 1, Groups E, F, G / Class III pro USA a Kanadu. V souladu s UL 1203 a CSA C22.2 n 30-M1986. ATEX II 2 G Ex d IIC T4 Gb a ATEX II D Ex tb IIC T125 C Db

22 22 Turbínové průtokoměry Turbínové průtokoměry pro nízko viskózní neagresivní kapaliny Řada VISION Turbínové průtokoměry řady VISION jsou ideální pro měření malých množství kapaliny. Umožňují zobrazení okamžitého průtoku i protečeného množství. Průtokoměr VISION 1000 je vhodný pro nízké průtoky do 2,5 l/min. Model VISION 2000 může být nasazen na aplikacích od 0,5 do 35 l/min a VISION 3000 pak pro vyšší průtoky od 5 do 65 l/min. Průtokoměry jsou velmi vhodné pro měření demineralizované vody, alkalických roztoků, olejů i rostlinných, paliv, nápojů, vodných roztoku taktéž pro paliva a měření jejich spotřeby. Jsou obzvláště vhodné pro průmyslové myčky a myčky nádobí, kávovary, chladící systémy laserů, solárních elektrárnách a zařízeních profesionálních kuchyní. Výtečný poměr cena/výkon Kompaktní konstrukce Jednoduchá instalace Bezúdržbové Vysoký pracovní tlak Libovolná pracovní poloha VISION 1000 s konektorem DIN VISION 2000 s konektorem DIN VISION 3000 s konektorem DIN VISION 2000 s konektorem AMP Faston VISION 2000 s kabelem VISION 2000 s kabelem

23 Turbínové průtokoměry 23 Zobrazovače pro řadu VISION Elektronický displej řady ILR 700 je k dispozici ve dvou verzích (ILR 701T a ILR750T) a třech modelech. Jako bezdrátový displej, pro vzdálený odečet okamžitého průtoku a celkového množství v okruhu 5-ti metrů od průtokoměru VISION 1000, 2000 a Napájený bateriově (1x CR123A), na frekvenci 2,4GHz (model ILR701T) Jako bateriově napájený pro přímou montáž na VISION 2000 a VISION 3000 poskytující okamžitý průtok a celkové množství (model ILR 701T a ILR 750T) Jako kabelová verze pro vzdálený odečet všech modelů řady VISION (model ILR701T a ILR 750T) Elektronický zobrazovač řady ILR 700 Elektronický zobrazovač řady ILR 700 Typ VISION 1000 VISION 3000 Materiál Trogamid (PA 12) Trogamid / mosaz Trogamid Rozsah viskozity 0,8 16 mm²/s 0,8 16 mm²/s 0,8 16 mm²/s Přesnost ±3 % okamžité hodnoty ±3 % okamžité hodnoty ±3 % okamžité hodnoty Opakovatelnost < 0,5 % < 0,5 % < 0,5 % Rozsah teploty -20 C až +100 C -20 C až +100 C -20 C až +100 C Provozní tlak 25 bar max. 25 bar max. 25 bar max. Elektrické připojení Konektor EN nebo kabel Konektor EN nebo AMP Faston nebo kabel Konektor EN nebo kabel Napájení 5 24 VDC 5 24 VDC 5 24 VDC Výstupní signál Otevřený kolektor NPN pulsy Otevřený kolektor NPN pulsy Otevřený kolektor NPN pulsy Procesní připojení G ¼, NPT ¼ G 3/8, NPT 3/8, o-ring G ¾, NPT ¾ Schválení KTW, NSF, WRAS KTW, NSF, WRAS KTW, NSF, WRAS Specifikace Typ F F F F 16, F F F F 17 Měřící rozsah 0,1-2, , , ,5-7, l/min Pulzů na litr / Velikost DN (mm) * PPL = Impulse / Lit = pul zů na litr er

24 24 Průtokoměry s kývavým diskem Měřidla s kývavým diskem jsou určena pro měření průtoku a množství kapalin s nízkou a střední viskozitou. Princip měření Měřidla s kývavým diskem jsou přístroje s objemovým principem měření. Jejich disk je zavěšen v kulovém uložení mezi protilehlými kuželovými komorami. Disk svým obvodem odděluje vstupní a výstupní části komory. Kývavý pohyb disk je vyvolán proudem kapaliny měřící komorou a jeden jeho kompletní pohyb odpovídá definovanému objemu. Pohyb je dále přenášen přes trn na magnet, který umožňuje snímání pohybu disku přes těleso měřidla.

25 25 Měřidla pro čistá a mírně znečištěná média Průtokoměry Recordall Měřidla řady Recordall jsou objemové průtokoměry. Modely této řady jsou zvlášť vhodné pro kapaliny s viskozitou do 700mPas za provozní teploty do 50 C případně až 120 C.. Mezi typické aplikace patří: Čisté a mírně znečištěné kapaliny, tvrdá a měkká voda, oleje, paliva, rozpouštědla apod. V tělese průtokoměru je vložena měřící komora s diskem, trnem a signálním magnetem. Mřížka ve vstupní části pak chrání měřící komoru před vniknutím větších pevných částic. Modulární koncepce této řady umožňuje osazení mechanické nebo elektronické indikace na všechny velikosti měřidla. Magnetický přenos Vhodný pro řadu kapalin Široký měřící rozsah Nízká tlaková ztráta Nízká váha

26 26 Průtokoměry s kývavým diskem Modulární koncepce této řady umožňuje osazení mechanické nebo elektronické indikace na všechny velikosti měřidla Průtokoměr RCDL s kývavým diskem s bronzovým tělesem a elektronickým zobrazovačem Průtokoměr RCDL s kývavým diskem s bronzovým tělesem a elektronickým zobrazovačem Průtokoměr RCDL s kývavým diskem s nerezovým tělesem a elektronickým zobrazovačem Průtokoměr RCDL s kývavým diskem s nerezovým tělesem a elektronickým zobrazovačem Průtokoměr RCDL s kývavým diskem s plastovým tělesem a mechanickou indikací Průtokoměr RCDL s kývavým diskem pro AdBlue s elektronickým zobrazovačem Průtokoměr RCDL s kývavým diskem poniklovaný s ER-500 Průtokoměr RCDL s kývavým diskem poniklovaný s elektronikou řady F

27 Průtokoměry s kývavým diskem 27 Technické údaje: Průtokoměry Recordall Typ M 25 M 35 M 40 M 70 M 120 M 170 Plast Bronz Poniklováno Nerezová ocel Bronz Poniklováno Plast Nerezová ocel Bronz Poniklováno Bronz Poniklováno Velikost DN 15, 20 15, Jmenovitý tlak PN Max. teplota (PPO) 5 0 C 5 0 C 5 0 C 5 0 C 5 0 C 5 0 C 5 0 C 5 0 C 5 0 C Max. teplota (Vectra) 12 0 C 12 0 C 12 0 C 12 0 C Měřící rozsah l/min (PPO) Měřící rozsah l/min (Vectra) Přesnost (1:10) ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % Přesnost (celý rozsah) ±1,5 % ±1,5 % ±1,5 % ±1,5 % ±1,5 % ±1,5 % ±1,5 % ±1,5 % ±1,5 % Hmotnost 1,2 kg 1,8 kg 5,8 kg 2,7 kg 1,8 kg 7 kg 5,5 kg 10,5 kg 13,6 kg Bronz Poniklováno Rozměry (mm) Typ M 25 M 35 M 40 M 70 M 120 M 170 Plast Bronz Poniklováno Nerezová ocel Bronz Poniklováno Plast Nerezová ocel Bronz Poniklováno Bronz Poniklováno Připojení R ¾, 1 R ¾, 1 R 1 R 1 R 1 ¼ R 1 ¼ R 1 ¼ 1 ½ NPT 2 NPT Stavební délka Šířka Bronz Poniklováno Materiály Typ M 25 M 35 M 40 M 70 M 120 M 170 Těleso Plast Bronz Poniklováno Nerezová ocel Bronz Poniklováno Plast Nerezová ocel Bronz Poniklováno Bronz Poniklováno Měřící komora P P O / Vec tr a P P O / Vec tr a P P O / Vec tr a PPO PPO PPO P P O / Vec tr a P P O / Vec tr a PPO O-kroužek Buna / V i ton Buna / V i ton Buna / V i ton Buna Buna Buna Buna / V i ton Buna / V i ton Buna Držák (PPO) Nylon Držák (Vectra) Nerez 316 / 316 S/S Sítko PPO Dno (PPO) Nylon Litina Poniklováno Dno (Vectra) Bronz Poniklováno Nerezová ocel Litina Poniklováno Nerezová ocel "- Poniklováno" Nerezová ocel Nerezová ocel Litina Poniklováno - Nerezová ocel Bronz Poniklováno Litina Poniklováno Bronz Poniklováno Pojistný kroužek Polykarbonát Magnet Barium/Ferrit Unášeč Nylon Vodící trn Nylon Kluzné uložení Nerez 316 / 316 S/S Bronz Poniklováno Litina Poniklováno "- Poniklováno"

28 28 Průtokoměry s kývavým diskem Průtokoměry AdBlue a agresivní média Měřidlo k kývavým diskem Recordall RCDL M 25 Velmi čistý 32,5% roztok močoviny, známý pod označením AdBlue je základem pro redukci NOx ve spalinách vznětových motorů silničních vozidel. AdBlue je vyráběno synteticky. Vysoká čistota a kvalita je v souladu s DIN V Produkt AdBlue může být měřen pomocí platového verze RCDL M 25 nebo M 40 osazeného libovolným registrem Badger Meter. Magnetický přenos signálu Odolná konstrukce Nízká hmotnost Modulární koncepce AdBlue je chráněnou značkou German Association of the Automotive Industry (VDA). Měřidla s oválnými koly pro AdBlue Hose end meter LM OG-I-PVC Měřič pro vestavbu do potrubí LM OG-I-PVC Vysílač pulzů LM OG-TI-PVC Typ RCDL M 25 RCDL M 40 LM OG-I-PVC LM OG-TI-PVC Připojení R ¾, R 1 R 1 ¼ ½ BSPP ½ BSPP Max. pracovní tlak 16 bar 16 bar 10 bar 10 bar Měřící rozsah l/min l/min 0,5 35 l/min 0,5 35 l/min Provozní teplota 5 0 C 5 0 C -10 C až +50 C -10 C až+50 C Přesnost ±1,5 % ±1,5 % ±0,5 % ±0,5 % Rozsah viskozity mpas Do 2000 mpas Pulzů na litr ,7 100 Stavební délka 190 mm 270 mm 82 mm 82 mm Krytí IP 67 dle zobrazovače IP 67 IP 67

29 Průtokoměry s kývavým diskem 29 Dávkovací systémy Elektronické zobrazovače mohou být kombinovány téměř s libovolným průtokoměrem. Řada z nich je použitelná v prostředí s nebezpečím výbuchu. K dispozici je široká škála výstupních signálů. Zobrazovače F012 / F110 / F131 Od jednoduché displeje se zobrazením aktuálního průtoku a celkového množství po řízení dávkování. Také s osazením ModBus, HART a dalších. Dávkovací systém BC200 Ideální pro libovolné dávkovací procesy. Také v provedení pro instalaci do rozvodné skříně. Monitor průtoku ER-500 Monitor průtoku B3000 V provedení s výstupy: 4-20 ma analogový, pulzní výstup, alarmový signál a ModBus RTU přes RS 485. Podobně jako ER-500 poskytuje B3000 širokou škálu výstupů a je připraven pro nasazení v prostředí s nebezpečím výbuchu.

30 30 Průtokoměry s lopatkovými koly Průtokoměry s lopatkovými koly jsou ekonomickým řešením v zavlažovacích systémech (závlahy, dávkování chemikálií v úpravnách vod, hospodaření s vodou apod.), v obecních a městkých instalacích, při hospodaření s energií (TZB, monitoring spotřeby energie) a všeobecném průmyslu (dávkovací systémy v pekárnách, barvení textilií, potravinářství, míchání pigmentů a inkoustů, dávkování vitamínu a doplňku do vody pro hospodářská zvířata, automatizace ve filmovém průmyslu atd.). Princip měření Tato skupina průtokoměrů zahrnuje modely osazené šestilistým lopatkovým kolem. Otáčky kola jsou snímany bez magnetické vazby což zaručuje přesnost a opakovatelnost měření. Otáčení kola je vyvoláno proudící kapalinou a generuje obdelníkový signál na nízkoimpedančním výstupu s frekvencí přímo úměrnou okamžitému průtoku.

31 31 Měřidla pro zavlažovací systémy, technické zabezpečení budov a všeobecný průmysl 2" až 48" Speciální modely až pro 120" Široký rozsah teplot a pro vysokotlaké aplikace Vhodné pro měření v obou směrech Výborný poměr cena / výkon Typ 4000 Typ 200 Typ SDI hot tap Snímače průtoku Série 200 je vložné čidlo průtoku v plastovém nebo kovovém tělese. Tato čidla jsou navržena jak pro neagresivní látky tak i pro korozivní média. Ucelená řada pokrývá rozměrově rozpětí od 3" po 40" (některé modely až po 120") a zahrnuje Zalité provedení (IR modely) typicky pro zavlažovací aplikace (možnost přímé instalace v zemině). Jinou variantou jsou modely v potrubním T-kusu. Tyto byly navrženy pro typické vnitřní instalace jako jsou aplikace v TZB, měření tepla a energií, vodárenství, řízení čerpadel a monitorování průmyslových procesů. Modely řady 4000 jsou určeny pro vestavbu to potrubí a taktéž vyžívají tangenciální šestilisté lopatkové kolo. Modely jsou k dispozici v rozměru potrubí ½, ¾ a 1 s tělesem z PVC nebo z PVDF. Kompaktní design řady 4000 usnadňuje použití v širokém spektru průmyslových aplikací, například včetně měření ultra čisté vody při výrobě polovodičů. Řada snímačů průtoku SDI poskytuje jedinečnou efektivitu při měření průtoku kapalin v uzavřených potrubích. Lopatkový snímač průtoku je dobře přizpůsoben pro řízení průtoku, jeho sledování a dávkovací aplikace. Průtokoměr může být montován na potrubí o světlostech od 1,5" do 48". Tento snímač může být použit pro vodárenské aplikace nebo v nerezovém provedení pro korozivní kapaliny mající vysokou teplotu a tlak.. Jako volitelné verze jsou provedení s bateriovým napájením anebo obousměrným měřením.

32 32 Průtokoměry s lopatkovými koly Technické údaje Typ SDI Materiál Mosaz X X X X X Bronz X Nerezová ocel X X X X X PVC X X X PVDF X PVCS X Uhlíková ocel X Maximální teplota C Zalité provedení (do 66 C) X X X X X X X X X Maximální tlak v bar 3 bar / 60 C X X 7 bar / 20 C X 7 bar / 25 C X 7 bar / 38 C X 9,5 bar / 150 C X 11 bar / 150 C X 12 bar / 38 C X 14 bar / 38 C X 17 bar / 150 C X X 20 bar / 38 C X 14 bar / 150 C X X 22 bar / 150 C X X X 24 bar / 22 C X 19 bar / 18 C X 27 bar / 38 C X X X X X 41 bar / 60 C X 68 bar / 150 C X Typ / SDI Světlost potrubí DN * ,5 1,5 Měřící rozsah v m/s (standardní) 0,15 9 0,15 9 0,1 4,5 0,15 9 0,6 6 0,1 6 Měřící rozsah v m/s (nízký) 0,0 9 2,5 Přesnost (celého rozsahu / Qmax.) ±1 % ±1 % ±1 % hodnoty. ±1 % < 1 % ±1 % Přesnost (měřené hodnoty) ±4 % ±4 % Opakovatelnost (celého rozsahu / Qmax.) ±0,3 % ±0,3 % ±0,7 % ±0,3 % ±0,5 % ±0,5 % *Speciální modely do DN 3000 / 120 **větší na vyžádání ,5 PVC , , ** 1,5 36

33 Průtokoměry s lopatkovými koly 33 Monitory a vysílače pro všechny snímače průtoku Univerzální použití Systémy monitorující energii Kontrola dávkování Řada volitelných typů výstupů Monitor 3000 Monitor 3050 Monitory Typ 3000 Typ 3100 Typ 3050 Nástěnný nebo pro montáž do panelu Montáž do panelu BTU Může být rozšířen o výstupní signál Řada 3000 jsou univerzální monitory průtoku osazené alfanumerickým LCD. Jsou uživatelsky konfigurovatelné pro zobrazení aktuálního průtoku, celkového množství nebo jiných parametrů jako například volitelně stavu reléového výstupu. Model 3050 ve spojení s čidlem řady 200 nebo SDI vytváří výkonnou kombinaci pro monitorovaní spotřeby energie v budovách s centrálním řízením. Takto mohou být snadno monitorovány TZB procesy v obytných budovách, průmyslových aplikacích a velkých komplexech. Řada 310 Řada Btu 340 BN/MB Řada Btu 380 Všechny průtoková čidla mohou být kombinována s vysílači řady 300, umožňují propojení k systémovým řídícím jednotkám (SPS) nebo k jednoduchým monitorům Vysílače Typ 310 Typ 320 Analogový výstup, programovatelný Pulzní výstup, programovatelný Vysílače řada 380 Světlost potrubí DN ¾ 2 Měřící rozsah v m/s (standardní) 0,1 4,5 Typ 330 Reléový výstup, programovatelný Přesnost (celého rozsahu / Qmax.) ±2 % Typ 340 LW-Lon- Works BTU Opakovatelnost (celého rozsahu / Qmax.) ±0,5 % Typ 340 N2 BTU Typ 340 BN/MB BTU Typ 380 BTU

34 34 Ultrazvukové průtokoměry Tyto průtokoměry jsou vhodné pro měření nejen zaplněných potrubí, ale také pro měření v otevřených kanálech a v částečně zaplněných potrubích.

35 35 Průtokoměry pro zaplněná potrubí Ultrazvukové průtokoměry Dynasonic v závislosti na modelu používají Dopplerovu metodu nebo metodu průchozího času. Využití může nalézt ve vodárenství a čistírnách odpadních vod, chlazení a vytápění. Odolná konstrukce zajišťuje dlouhou životnost i extrémních podmínek. Princip měření (metoda průchozího času) Ultrazvukové signály jsou střídavě vysílány ve směru a proti směru průtoku. Dávky ultrazvukového signálu jsou přijímaný a vysílány po přesně definovaných drahách napříč proudícím médiem. Rychlost průtoku měřeného média je přesně definována rozdílem v dobách průchodů obou směrů paprsků. Rozdíl v dobách průchodů obou měřících paprsků (Δt = t 2/1 t 1/2) určuje průměrnou rychlost t 1/2 t 2/1

36 36 Ultrazvukové průtokoměry TFX Ultra, TFXL a DFX pro pevné instalace Flexibilní použití Neinvazní měření Dlouhá životnost Model TFX Ultra je průtokoměr nebo kalorimetr s příložnými čidly pro použití na mnoha kapalinách a TZB aplikacích včetně horké a studené vody. Nízkonákladový model TFXL je určen k přímé montáži na vnější povrch potrubí a je zcela bezúdržbový. Model DFX založený na Dopplerově metodě s příložnými senzory je určen pro pevné instalace. Typ TFX Ultra Typ TFXL Typ DFX Přenosné modely DXN a UFX Rychlá a snadná instalace Měření bez zásahu do potrubí Bateriové napájení Příložné senzory Model DXN je plně přenosný hybridní ultrazvukový průtokoměr s příložnými snímači, osazený dotykovou obrazovkou umožňující rychlou a jednoduchou operaci. Přístroj se automaticky přepíná na aktuálně nejvhodnější měřící metodu (hybridní, Dopplerovu nebo metodu průchozího času). DXN plně využívá interního datového úložiště (dataloggeru) a je ideální pro neinvazní měření průtoku jak čistých kapalin, tak kapalin s vysokým obsahem pevných částic. Model UFX je malý, lehký bateriově napájený průtokoměr na Dopplerově principu určený kontrolu průtoku v ocelovém nebo plastovém potrubí.

37 Ultrazvukové průtokoměry 37 Technické údaje: modely pro pevnou montáž Model TFX Ultra TFXL DFX (Doppler) Typ kapaliny Čisté kapaliny a kapaliny s nízkým obsahem rozptýlených pevných částic Čisté kapaliny a kapaliny s nízkým obsahem rozptýlených pevných částic Kapaliny s obsahem alespoň 100 ppm* pevných částic odrážejících zvuk větších než 35 µm a současně alespoň 25 % z celého množství částic větších než 100 µm Velikost potrubí DN 15 až DN 3000 DN 15 až DN 3000 DN 6 až DN 1500 Přesnost ±1 % odečteného údaje nebo ±0.003 m/s, co ±1 % ±2 % plného rozsahu je větší Napájení AC: VAC VA max. nebo VAC ,35 A max. DC: W max A 115/100/230 VAC 50/60 Hz ±15 17 VA max.; VA max. Teplota prostředí -40 C až +85 C -40 C až +85 C -40 C až +85 C Měřící rozsah obousměrně 0,03 až 12 m/s 0,03 až 12 m/s 0,05 až 9 m/s Displej Dvouřádkové LCD, LED podsvícení Dvouřádkové LCD, LED podsvícení Dvouřádkové LCD, LED podsvícení *ppm = Částic na jeden milion (Particel per million) Technické údaje: přenosné modely Model DXN (hybridní) UFX (kapesní) Typ kapaliny Homogenní kapaliny průchozí ultrazvukovým signálem Pevné částice o velikosti 100 µm a větší v podílu alespoň 100 ppm* nebo unášené bubliny plynů v potrubí od DN 6 do DN 3050 (¼" to 120") Přesnost ±1 % odečteného údaje za ideálních podmínek ±2 % plného rozsahu Napájení Interní 11,1 V Li-ion akumulátor, 6 9 h provozu nebo trvalý provoz při externím napájení Bateriové napájení; nenabíjecí alkalické AAA články, pro více než 30 hodin provozu Teplota prostředí -20 C až +45 C (akumulátorový provoz) -20 C až +60 C -30 C až +60 C (externí napájení) Typ čidel Příložná Příložná Měřící rozsah obousměrně 0,03 až 12 m/s 0,1 až 9 m/s Displej Dotyková obrazovka Jednořádkový LCD Jednotky Jednotky: m³, litry, miliony litrů, kg, feet, galony, ft³ a další l/s, feet/s Jednotky času: sekundy, minuty, hodiny, dny Provedení skříně Prachu a stříkající vodě odolné (IP 64) NEMA 4 (IP 65) ABS plast; 0,7 kg Rozměry 240 mm Š x 197,6 mm D x 95,7 mm V 101,6 mm Š x 195,6 mm D x 43,2 mm V *ppm = Částic na jeden milion (Particel per million) Technické údaje: čidla Model Čidla DXN Čidla TFX Ultra Velikost potrubí DN 15 DN 3000 DN 15 DN 3000 Materiálové provedení DTTSU DTTL / DTTR / DT94 Doppler Ultem Ultem DTTR DTTC/DTTL / DTTN (IS) / DTTN/DTTL DTTH DTTS Teplota povrchu potrubí Frekvence čidel DTTSU / DTTL / DTTR DTTH DTTL DTTR DTTSU DTTR DTTL -40 C až +90 C -40 C až +175 C -40 C až +90 C -40 C až +175 C 2 MHz 1 MHz 500 khz DTTR DTTC / DTTL DTTN DTTN / DTTL DTTH DTTS DTTS / DTTC DTTR / DTTN / DTTH DTTL Ultem CVPC, Ultem PTFE PVC, Ultem -40 C až +120 C -40 C až +90 C -40 C až +90 C -40 C až +90 C -40 C až +175 C -40 C až +60 C 2 MHz 1 MHz 500 KHz

38 38 Ultrazvukové průtokoměry Měření průtoku a hladiny v kanálech, částečně zaplněných potrubích a nádržích Průtok / Množství Měření hladiny a objemu Rozdílové měření Ukládaní naměřených hodnot Vysoká přesnost Ultrazvukový průtokoměr isonic 4000 isonic 4000 je chytrým a univerzálním ultrazvukovým průtokoměrem navrženým pro měření hladiny, objemu a průtoku v otevřených kanálech. Jedinečné vlastnosti umožňují isonic 4000 realizovat přesná měření v náročných podmínkách. Model isonic 4000 měřený signál nejen zpracovává pro zobrazení ale i pro uložení v interní paměti (dataloggeru). Ve vodárenství a čistírnách odpadních vod měří isonic 4000 hladiny a kalkuluje průtok přes přepady nebo žlaby. Využívá přitom některý z před programovaných převodních vzorců a nebo 35 bodovou převodní tabulku. Díky možnosti vícekanálového měření může tato jednotka stanovovat součty, rozdíly a průměry. Funkce záznamu dat pak ukládá data všech kanálů. isonic 4000 může být použit pro přímá i nepřímá měření, kontrolu průtoku a uchovávání naměřených hodnot.

39 Ultrazvukové průtokoměry 39 Technické údaje: Model isonic 4000 Technické údaje: Snímače Model isonic 4000 Provedení skříně Lakovaný hliníkový odlitek Rozměry Š x D x V 164 x 148 x 80 mm Třída krytí IP 67 Provozní teplota okolí -20 C až +60 C Výstupy 1 analogový výstup 0/4 20 ma / 0 10 ma, směr průtoku je indikován samostatným výstupem 1 pulsní výstup, 2 otevřené kolektory, pasivní 32 VDC, Hz 100 ma, Hz 20 ma, případně aktivní 1 frekvenční výstup, max. 10 khz (otevřený kolektor) 1 stavový výstup, min./max. alarm, předvolba, směr průtoku, chybový alarm, volně programovatelný Vstupy 1 analogový vstup 4 20 ma Zobrazení Průtok, množství a stav Napájení VAC nebo 9 36 VDC Programování PC Windows (chráněno heslo) Datalogger Programovatelný interval, záznamy ve formě tabulky Rozhraní Mini USB IP 67 RS232, RS422, RS485, ModBus, RTU, Ethernet Model DL 10 DL 24 ULM 53 ULM 70 Měřící rozsah mm mm mm mm Přesnost měření* ±0,5 % ±0,5 % ±0,5 % ±0,5 % Offset 50 mm 100 mm 200 mm 200 mm Šířka paprsku Materiál PVDF PVDF PVC/PVDF PVC/PVDF Schválení II 1/2G Ex ia IIB T5 * v celém rozsahu Žlaby Parschallův žlab Měřící žlab se šachtou Parschallův žlab je primárním měřícím prvkem vycházejícím z konstrukce Venturiho žlabu. Hlavním znakem těchto žlabů je klesající sklon dna v místě hrdla. Tento typ žlabu je vhodný pro aplikace s mírným obsahem písku, štěrku a jiných těžkých pevných částic a pro subkritické rychlosti proudění. Žlab je určen ke snadnému zabudování do kanalizačních profilů, má samočistící vlastnosti. Tyto žlaby jsou přizpůsobeny standardním velikostem potrubí. Pro pokrytí velké většiny aplikací jsou žlaby k dispozici pro rozměry potrubí DN 100, 150, 200, 250 a 300 (4", 6", 8", 10" a 12").

40 40 Měřiče tepla a příslušenství Měřiče tepla jsou používány v technickém zabezpečení budov (TZB), chemickém a petrochemickém průmyslu a také v potravinářství a produkci nápojů k měření přeneseného tepla nebo chladu.

41 41 Pevné a přenosné přístroje pro měření energie Ultrazvukové měřiče energie DXN a TFX Ultra Ultrazvuková technologie DN 50 - DN 3000 S přesností ±1% z měřené hodnoty Od -40 C až + 85 C/120 C Ultrazvukové měřiče energie DXN a TFX Ultra mohou snadno připojeny k vnější ploše potrubí bez nutnosti kontaktu s měřeným médiem Měřič tepla (kalorimetr) měří energii v jednotkách BTU, MBTU, MMBTU, kj, kw, MW a je vhodný pro měření chlazené i teplé vody a další aplikace v oboru technického zabezpečení budov (TZB). Stacionární měřidlo Přenosné měřidlo Princip měření Měření spotřeby energie v topných a chladících systémech využívá vzorků hodnot průtoku změřeného ultrazvukem. Dva teplotní snímače doplňující ultrazvukový průtokoměr jsou instalovány na vstupních a výstupním potrubí. Tepelný výkon vedený potrubní sítí je pak založen na měření rozdílu teplot vstupní a výstupní větvě a průtok teplonosného média. Spotřeba energie je kalkulována elektronicky a může být zobrazena v kwh, BTU, MBTU, MMBTU, watt, MW, joule, kj a tunách.

42 42 Měřiče tepla Měřič s lopatkovým kolem Btu 380 Konstrukce s lopatkovým kolem DN 20 - DN 50 Přesnost až ±3% z plného rozsahu Od -20 C až +125 C Model Btu 380 je určen pro jednoduchou přímou instalaci do potrubí. Standardně je vybaven komunikačními protokoly BACnet MSTP a ModBus RTU. Zvolený protokol je uživatelský definovatelný. Informace o průtoku, energii, množství a teplotách mohou být přenášena přes RS 485. Indukční průtokoměr ModMAG M1000 / M2000 Elektromagnetická technologie DN nebo až DN 2000 (dle modelu Přesnost ±0,2 % nebo 0,3 % měřené hodnoty (dle modelu) -20 C až +150 C Indukční průtokoměry ModMAG M1000 a ModMAG M2000 na LCD displeji zobrazují všechny důležité údaje jako průtok, denní množství případně alarmy. Oba modely nabízí řadu vstupů, výstupů a rozhraní. Tato měřidla mohou být jednoduše doplněna o matematický člen 212 pro měření topných nebo chladících systému.

43 Měřiče tepla 43 Technické údaje: Kalorimetry Model DXN TFX Ultra Btu 380 Rozměr potrubí DN 15 DN 3000 DN 15 DN 3000 DN 20 DN 50 Přesnost ±1 % zobrazené hodnoty ±1 % ±2 % celého rozsahu Opakovatelnost ±0,1 % zobrazené hodnoty ±0,5 % zobrazené hodnoty ±0,5 % Vstupy Výstupy Napájení Teploty jednotky Čidla DTTSU / DTTN / DTTL DTTH Provedení čidla 15-pin specifický DSUB 0 5 V nebo 0 10 V, 1 % přesnost 2x RTDs PT1000 příložné; -85 C až +300 C měřící rozsah 4 20 ma aktivní/pasivní 1 % přesnost Pulzní: 0 až 1000Hz" 0 5 V nebo 0 10 V, výstupní napětí 1 % přesnost Interní 11,1 V Li-Ion akumulátor, 6 9 h provozu nebo trvalý provoz při externím napájení -20 C až +45 C (bateriový provoz) -30 C až +60 C (externí napájení) -40 C až +120 C -40 C až +175 C" "RTD; 2 x Pt 385, 1000 ohm, 3-vodič PVC opláštění kabelu" USB 2.0 RS 485 ModBus RTU, BACnet MS/TP (volitelně) 10/100 Base-T: RJ 45, komunikace přes ModBus TCP/IP, EtherNet/IP nebo BACnet /IP Volitelně pulzy celkem: Galvanicky oddělený tranzistor s otevřeným kolektorem AC: VAC VA max. případně VAC ,35 A max. DC: W max. ModBus RTU BACnet MSTP Škálovatelné pulsy VDC VAC -40 C až +85 C" -20 C až +60 C (Model BTU 380 CS pro studenou vodu) +4 C až +125 C (Model BTU 380 HS pro teplou vodu) RTD; Pt 385, 1000 ohm, 3-vodč PVC opláštění kabelu Rozsah rychlostí 0,03 až 12 m/s, obousměrně < 12 m/s, obousměrně 6 40 l/min dle velikosti měřiče Displej Dotyková obrazovka Dvouřádkový LCD, LED podsvícení Jednotky BTU, MBTU, MMBTU, J, kj, W, kw, MW, tuny BTU, MBTU, MMBTU, tuny, kj, kw, MW kbtu/min, kbtu/h, kw, MW, HP, tuny, definovatelné Provedení skříně Prachu a stříkající vodě odolné (IP 64) Typ 4 (IP 65): hliník s práškovou barvou, polykarbonát, nerezová ocel, polyuretan, poniklovaná ocel Polykarbonát - Model ModMAG M1000 ModMAG M2000 Velikost potrubí DN 6 DN 200 DN 6 DN 2000 Přesnost ±0,3 % z měřené hodnoty, ±2 mm/s z měřené hodnoty ±0,2 % z měřené hodnoty, ±1 mm/s z měřené hodnoty Opakovatelnost 0,1 % 0,1 % Vstup Digitální Digitální Výstup analogový 0/4 20 ma, 0 10 ma analogový 0/4 20 ma, 0 10 ma Napájení VAC (50/60 Hz) <14 VA, volitelně 9 36 VDC, 4W VAC (50/60 Hz) <20 VA, volitelně 9 36 VDC" Teplota -40 C až +150 C -40 C až +150 C Typ čidla Typ II a Typ III Typ II a Typ III Rozsah rychlostí 0,03 12 m/s 0,03 12 m/s Displej LCD grafický LCD 4 řádky / 20 znaků Jednotky - - Provedení skříně Hliník, IP 67 Hliník, IP 67

44 44 Měřiče tepla Matematický člen 212 pro měření tepla Model 212 byl navržen pro měření spotřeby tepla v topných a chladících systémech. Splňuje OIML R75 a EN1434 Vícejazyčná komunikace Pro vytápění a systémy chlazené vody Možnost Mbus a ModBus RTU RS 485 Metrické a britské jednotky Vstup pro teplotní snímače PT100 RTD, 4-vodičový Výpočet a zobrazení objemu, energie a teploty Krytí IP 66 (Nema 4x) Vysoká přesnost Možnost výstupu 4-20 ma CE schválení GSM / GRPS modul pro bezdrátový přenos dat Bezdrátová měřící stanoviště Ideální pro obtížně přístupné lokality Přístup přes internet bez ohledu na místo Pro monitorování spotřeby a minimalizování ztrát unikem v systémech hospodaření s vodou, přesné měření průtoku ve velkých kanálech a řekách pro monitorování splavnosti a nebo předvídání povodňových stavů. Monitorování a hlášení o přetékání zásobníků dešťové vody, kalů a přívalových srážek. Kontrola hladin závlahových systémů, hlášení zaplněnosti a současné napojení na doplňování. Badger Meter jednoduše nabízí možnost bezdrátového záznamu dat přicházející od průtokoměrů. Tato data mohou být přenášena a ukládána na centrálním serveru přes GPRS modul. Informace mohou být vyvolány, zobrazeny, vyhodnoceny a staženy pomocí heslem chráněného přístupu; heslo je definováno uživatelem. Modul je kompatibilní s následujícími řadami produktů Badger Meter: indukční průtokoměry ModMAG, RCDL, turbínové, Coriolisovy hmotnostní a ultrazvukové průtokoměry, průtokoměry s oválnými koly a s lopatkovými koly.

45 45 Průtokoměry s oválnými koly Měřidla s oválnými koly jsou objemová měřidla vhodná pro kapaliny s viskozitou do mpas (některé modely až mpas). Typickou oblastí jsou minerální, syntetické a hydraulické oleje, brzdové kapaliny, chladiva, převodové oleje a další. Princip měření Měřená kapalina vtéká do měřící komory vstupním otvorem, roztáčí dvojici oválných kol a poté ji opouští výstupním otvorem. Každá otáčka měřících kol definuje průtok daného množství tekutiny. Nízké tolerance mezi oválnými koly a stěnou měřicí komorou minimalizují neměřený únik kapaliny. Otáčející se oválná kola s magnety umístěnými v jejich vrcholech spínají jazýčkový kontakt a přenáší impulsy na displej nebo pulsní výstup.

46 46 Průtokoměry s oválnými koly Řada IOG pro průmyslové aplikace Řada IOG Typová řada IOG představuje modulární systém měřidel vyznačující se vysokou odolností a přesností měření. Vzhledem ke své mechanické odolnosti průtokoměry IOG vyhoví v řadě aplikací kde standardní měřidla selhávají. Tato měřidla mohou pracovat s vysoce viskózními a korozivními kapalinami. Byly navrženy s ohledem na rozmanitost chemických aplikací včetně petrochemických, vodných roztoků a všech dalších kapalin slučitelných s použitými materiály.. Vysoká přesnost a opakovatelnost Měřící rozsahy od 0,04 až po 700 l/min Vertikální i horizontální montáž Nízká tlaková ztráta Minimální počet mechanicky opotřebitelných dílů pro dlouhou životnost Možnost úpravy stavební délky ATEX schválení V souladu s FDA standardy

47 Průtokoměry s oválnými koly 47 IOG nerezové provedení IOG hliníkové nebo nerezové provedení IOG PVDF Technické údaje: IOG 1/4 (l/min) 1/2 (l/min) 3/4 (l/min) 1 (l/min) 1 HF (l/min) 1 ½ (l/min) 2 (l/min) 3 (l/min) Měřící rozsah 0,0 4 1,6 0,0 9 1,6 0, 25 8,3 0,44 8, ,5 53 Viskozita (cp) > 5,0 < 5,0 > 5,0 < 5,0 > 5,0 < 5,0 > 5,0 < 5,0 > 5,0 < 5,0 > 5,0 < 5,0 > 5,0 < 5,0 > 5,0 < 5,0 > 5,0 < 5,0 Max mpas v provedení pro vysoce viskózní kapaliny. Kontaktujte výrobce Přesnost (%) ±1,0 ±1,5 ±1,0 ±1,5 ±0,5 ±2,0 ±0,5 ±2,0 ±0,5 ±2,0 ±0,5 ±1,0 ±0,5 ±1,0 ±0,5 ±1,0 ±0,5 ±1,0 Opakovatelnost ±0,03 % Pulzů na litr Provozní teplota Nerezová ocel -30 C až +120 C Hliník/PPS/LCP -30 C až +80 C Maximální tlak NPT/BSP 100 bar (Nerez) 55 bar (Hliník) 200 bar (SS) 135 bar (Alu) 200 bar (SS) 135 bar (Alu) 200 bar (SS) 135 bar (Alu) 200 bar (SS) 135 bar (Alu) 135 bar (SS) 100 bar (Alu) 100 bar (SS) 68 bar (Alu) 68 bar (SS) 50 bar (Alu) Přírubové provedení Pro vyšší tlaky kontaktuje výrobce 150 lbs 285 psi (Alu, SS) 300 lbs 740 psi (SS) DIN PN 16, 16 bar Těleso / Provedení Hliník NPT, BSP NPT, BSP, 150#, 300#, PN 16 Nerezová ocel NPT, BSP NPT, BSP, 150#, 300#, PN 16 Materiály Těleso Nerez/Hliník Víko Nerez/Hliník Měřící kola Nerez Nerez nebo LCP plast Nerez O-kroužek Viton, Aflas, EPDM, Kalrez 2,3 68 5,3 60 5, , , ,

48 48 Průtokoměry s oválnými koly Měřidla LM OG-I řady IOG Kombinovatelný se všemi displeji Řada materiálových provedení Vysoká tlaková a teplotní odolnost Bezkontaktní magnetický přenos Pouze dvě pohyblivé části snižují opotřebení a nutnost údržby Volitelné modely pro prostředí s nebezpečím výbuchu Měřidla LM OG-I z typové řady IOG mají měřící komoru a oválná kola pokryta ochrannou vrstvou, jsou určeny pro průtoky až do 115 l/min. Jsou vhodná pro měření uhlovodíků, kapalin na bázi vody, motorových olejů, převodovkových olejů, chladicích směsí a podobných kapalin, vyhoví také pro některé agresivní kapaliny. LM OG-I PVC LM OG-I HF Vysílač pulzů LM OG-TI HF

49 Průtokoměry s oválnými koly 49 Technické údaje: Typ LM OG-I / LM OG-I PVC / LM OG-I nerezová ocel s zobrazovací jednotky Model Chladiva/náplně ostřikovačů* Brzdové kapaliny / odpadní olej** LM OG-I HF ¾ LM OG-I HF 1 Měřící rozsah* 0,5 35 l/min 0,5 35 l/min 3 60 l/min l/min Pracovní tlak 10/100 bar 100 bar do 100 bar do 100 bar Provozní teplota -10 až +60 C -20 až +45 C -10 až +60/120 C -10 až +60/120 C Přesnost (neověřená verze) ±1,0 % ±0,5 % ±0,5 % ±0,5 % Hmotnost bez madla 1,0 kg / 1,4 kg 1,0 kg / 1,4 kg 0,8 kg 0,8 kg 5-ti místný displej LCD, Výška 8 mm Litry / Pinty / Quarty / Gallony Litry / Pinty / Quarty / Gallony Litry / Pinty / Quarty / Gallony Litry / Pinty / Quarty / Gallony Přípojný rozměr ½ BSPP ½ BSPP ¾ BSP 1 BSP Materiál tělesa Hliník / PVC / Nerez Hliník / PVC / Nerez Hliník / Nerez Hliník / Nerez Materiál kol Delr in / Vec tr a / Ner e z Delr in / Vec tr a / Ner e z Vec tr a / Ner e z Vec tr a / Ner e z Stupeň krytí IP 67 IP 67 IP 67 IP 67 * Testováno vodou za běžné teploty ** Testováno s motorovým olejem Mobil DTE-25 za běžné teploty. Min./max. průtoky se mohou měnit v závislosti na viskozitě. Technické údaje: Typ LM OG-TI s vysílač pulzů Model LM OG-TI 100 Hliník LM OG-TI 100 PVC LM OG-TI HF ¾ Hliník LM OG-TI HF 1 Hliník Měřící rozsah 0,5 35 l/min 0,5 35 l/min 3 60 l/min l/min Pracovní tlak 0, bar 0,30 10 bar do 100 bar do 100 bar Provozní teplota -10 až +60 C -10 až +45 C -10 až +60 C -10 až +60 C Přesnost ±0,75 % ±0,5 % ±0,75 % ±0,75 % Pulzní výstup 100 pulzů/litr 100 pulzů/litr 66,75 pulzů/litr 66,75 pulzů/litr Zatížitelnost jazýčkového kontaktu wattů wattů wattů wattů Váha 0,9 kg 0,9 kg 0,7 kg 0,7 kg Přípojný rozměr ½ BSPP ½ BSPP ¾ BSP 1 BSP Stupeň krytí IP 42 IP 42 IP 42 IP 42

50 50 Průtokoměry s oválnými koly Měřící pistole pro výdej maziv Elektronická měřidla Elektronická měřidla přináší výhodu modulární koncepce. Hlavními znaky jsou robustnost, jednoduchá obsluha a snadná údržba. Elektronika ovládána přes jednoduché menu, volně nastavitelné velikosti dávek, interní paměť a zobrazení průtoku na velkém grafickém displeje to jsou hlavní přednosti řady LM OG-P pro předvolený výdej. Baterie je snadno vyměnitelná z vnějšku a bez ztráty dat. Odolná konstrukce Uživatelsky přívětivá obsluha Snadná výměna baterie LM OG-PNDK LM OG-CNDM MID schválení

51 Průtokoměry s oválnými koly 51 Technical data: Electronic meters type LM-OG Model LM OG-CNDAM LM OG-PND LM OG-PNDK LM 1800 PG-E LM OG-CND LM OG-HF CND Přípojný rozměr ½ BSP ½ BSP ½ BSP ½ BSP ½ BSP ¾ BSP Max. provozní tlak 100 bar 100 bar 100 bar 70 bar 100 bar 100 bar Měřící rozsah 1 10 l/min 1 30 l/min 1 30 l/min 1 15 l/min 1 35 l/min 3 60 l/min Provozní teplota -10 C až +50 C -5 C až +50 C -5 C až +50 C -5 C až +50 C -10 C až +50 C -10 C až +50 C Přesnost ±0,3 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % Rozsah viskozity mpas Do 2000 mpas Do 2000 mpas Do mpas Do 5000 mpas do 5000 mpas Třída krytí IP 67 IP 42 IP 42 IP 67 IP 67 IP 67 Displej 5-místné LCD- 5-místné LCD* 6-místné LCD- 6-místné LCD- 6-místné LCD- 6-místné LCD- Kalibrace kalibrovatelný kalibrovatelný kalibrovatelný kalibrovatelný kalibrovatelný kalibrovatelný * Měřící jednotky volně programovatelné: litry, quarty, pinty a galony Elektronická měřidla pro vysoké průtoky Modely pro vysoké průtoky řady LM-OG HF jsou navrženy pro průtoky až do 115 l/min. Průtokoměry jsou modulární, velmi odolné konstrukce a odolné rázům. Elektronika čítače je založena na mikroprocesoru napájeném z lithiové baterie. Lze zvolit jednotky měření jako litry, pinty, quarty a galony. Měřidla jsou určena pro výdeje maziv v technologickém režimu v servisních provozech. Typickými měřenými kapalinami jsou všechny druhy olejů a hydraulických kapalin až do viskozity mpas. Model LM OG-HF 1 LM OG-HF ¾ LM OG-HF CND ¾ Přesnost ±0,5 % průtoku ±0,5 % průtoku Měřící rozsah l/min 3 60 l/min Max. pracovní tlak 100 bar 100 bar Provozní teplota -10 C až +60 C -10 C až +60 C Třída krytí IP 67 IP 67 Mechanická měřidla pro oleje s vysokou viskozitou Výdejní měřící pistole jsou v kombinaci s hadicovými navijáky primárně využívány v oblasti autoservisů pro výdej všech typů olejů. Tato měřidla jsou vhodná pro měření vysoce viskózních minerálních olejů. Model LM 1800 PG-B LM 1800 PG-M Přípojný rozměr ½ BSP ½ BSP Max. pracovní tlak 70 bar 70 bar Měřící rozsah 1 15 l/min 1 15 l/min Provozní teplota -10 C až +70 C -10 C až +70 C Přesnost ±0,75 % ±0,75 % Rozsah viskozity mpas mpas Třída krytí IP 67 IP 67

52 52 Průtokoměry s oválnými koly Měřiče a vysílače pulzů pro vestavbu do potrubí Vysílač pulzů LM OG-T 100 Měřič pro vestavbu LM OG-AM Měřiče pro vestavbu do potrubí Vysoká přesnost Odolná konstrukce MID schválení Měřiče jsou modulární koncepce a jsou určeny pro instalaci do potrubí a pro výdejní pistole v hadicových zakončení centrálních rozvodů. Jsou maximálně vhodná pro měření výdejů maziv v opravárenských centrech. Typickým použitím jsou motorové a převodové oleje a hydraulické kapaliny automatických převodovek s viskozitou do 5000mPas. Elektronické čítače snímají otáčky kol prostřednictvím magnetů. Robustnost, jednoduché použití a snadná údržba jsou hlavní přednosti těchto měřidel. Elektronická jednotka je odolná vůči otřesům a bez možnosti vniknutí olejů. Mechanický měřic je UH-M je určen pro extrémní teplotní podmínky. Je vybaven nulovatelným počítadlem 1-10 litrů, nenulovatelným počítadlem a 4-místným číselným počítadlem. Vysílače pulzů - Měřiče do potrubí s pulzním výstupem Měřič LM OG-T 100 je určen pro vestavbu a je osazen pulzním výstupem. K dispozici je buď jednokanálový pulzní signál (100 pulzů/l) nebo jako dvou kanálový impulzní výstup (100 pulzů/l v každém kanálu, s fázovým posuvem 90 ). Vhodné pro aplikace v distribuci oleje pro technologické měření a elektronickou registraci Vysílač impulzů LM OG-TEARM s MID schválením nabízí dvouřádkový displej, datem a časem, interní paměť pro ukládání historie výdejů. Měřidlo může být kalibrováno a má dvoukanálový výstup (100 pulsů/litr, fázový posuv 90 ). Model LM OG-TK je určen hlavně pro kapaliny s obsahem glykolu jako i náplně ostřikovačů.

53 Průtokoměry s oválnými koly 53 Technické údaje: Vestavné měřiče Model LM OG-AM LM OG LM OG-K UH-M Přípojný rozměr ½ BSP ½ BSP ½ BSP ½ BSP Max. provozní tlak 100 bar 100 bar 100 bar 70 bar Měřící rozsah 1 10 l/min 1 35 l/min 1 35 l/min 1 15 l/min Pracovní teplota -10 C až +50 C -10 C až +50 C -10 C až +50 C -10 C až +70 C Přesnost ±0,3 % ±0,5 % ±0,5 % ±0,5 % Rozsah viskozity mpas Do 5000 mpas Do 5000 mpas mpas Třída krytí IP 67 IP 67 IP 67 IP 67 Kalibrace kalibrovatelné kalibrovatelné kalibrovatelné Technické údaje: Vysílače pulzů Model LM OG-T 100 LM OG-TAERM LM OG-TK 100 LM OG-HFT ¾ LM OG-HFT 1 Přípojný rozměr ½ BSP ½ BSP ½ BSP ¾ BSP 1 BSP Max. provozní tlak 100 bar 100 bar 100 bar 100 bar 100 bar Měřící rozsah 1 35 l/min 1 35 l/min (1 10)* 1 35 l/min 3 60 l/min l/min Pracovní teplota -10 C až +50 C -10 C až +50 C -10 C až +50 C -10 C až +60 C -10 C až +60 C Přesnost ±0,5 % ±0,3 % ±0,5 % ±0,5 % ±0,5 % Rozsah viskozity Do 5000 mpas mpas Do 5000 mpas Do 5000 mpas Do 5000 mpas Pulzů na litr na kanál ,75 66,75 Třída krytí IP 42 IP 67 IP 42 IP 42 IP 42 Kalibrace kalibrovatelné * Údaje v závorce platí pro ověřenou verzi.

54 54 Průtokoměry s proměnným průřezem Průtokoměry s proměnným průřezem Hedland se již staly průmyslovým pojmem. Jejich produkce se rozrostla na více než modelů zhotovených z hliníku, mosazi nebo nerezu pro měření kapalin, vody, olejů, stlačeného vzduchu a plynů. Měřiče Hedland jsou doporučovány pro použití v chladících a mazacích okruzích obráběcích strojů, obalovnách, produkci polovodičů, vysokotlaké a hadicové aplikace, automobilovém a leteckém průmyslu stejně jako v těžebním. Princip měření Průtokoměry s proměnným průřezem umožňují měření průtoku kapalin a plynů. V sestavě měřící trubice je umístěná přesná pohyblivá kruhová clona, jejíž poloha vymezuje vůči tvarovanému konickému tělesu průtočný profil. Pohyblivá pístová sestava clony je opatřena válcovitým PPS/keramickým magnetem, který je magneticky spojen s vnějším magnetem, který se pohybuje synchronně s pohybem vnitřního měřicího pístu a indikuje ukazatelem měřený průtok na stupnici.

55 55 Měření průtoku přes proměnný průřez Nízkonákladový průtokoměr EZ-View pro olej, vodu a další kapaliny Odolná konstrukce Pro horizontální i vertikální montáž Odolné rázům a vibracím Okamžitý přímý odečet Pro vysoké tlaky Kapalina Kapaliny na bázi vody Voda Oleje Měřící rozsah l/min l/min l/min Průtokoměry s proměnným průřezem EZ-View jsou robustní, nízkonákladové průtokoměry s přímým odečtem pro měření oleje, vody a dalších kapalin. Velmi jednoduše se instalují, - v libovolné poloze od vodorovné po svislou, směr průtoku může být i shora dolů aniž by byly zhoršeny parametry měření. Díky konstrukci s užitím rázuvzdorného plastu PPSU nabízí řada EZ-View výbornou pevnost a odolnost vůči široké škále průmyslových chemikálií. EZ-View nabízejí zajišťují přímý odečet okamžitého průtoku v potrubích do kterých jsou instalovány. Průhledné těleso měřidla zhotovené z plastu PPSU umožňuje vizuální kontrolu protékající kapaliny současně se sledováním pohybu vnitřního indikátoru průtoku vůči stupnici.

56 56 Průtokoměry s proměnným průřezem Průtokoměry s proměnným průřezem řady H Voda Kapaliny na bázi vody Oleje a ropné látky Vzduch a stlačené plyny Vzduch, žíravé a korozivní plyny Vzduch Masivní a odolná konstrukce z hliníku, mosazi nebo nerezu Vodorovná nebo svislá montáž V rozměrech od G ¼ do G 3 Přímý odečet Otočné o 360 Testovací souprava pro vodu Testovací souprava pro oleje Testovací souprava pro vzduch a plyny Vysoká teplota Unikátní konstrukce se závěrnou pružinou těchto průtokoměrů s proměnným průřezem omezuje vliv viskozity na měření. Průtokoměry Hedland jsou ve své kategorii měřidla s nejlépe čitelnou stupnicí pro měření širokého spektra kapalin - kapalin na bázi ropy, fosfátových esterů, vody, kapalin na bázi vody, emulzí. Pneumatická řada je určena pro měření pro měření vzduchu a stlačených plynů. Všechna měřidla jsou k dispozici v základním provedení, testovacích soupravách nebo v provedeních pro vysoké teploty, korozivní kapaliny a plyny. Model Základní model Testovací souprava Vysoké teploty Měřiče pro kapaliny Verze 240/410 bar (3500/6000 psi) Ropné látky X X X Organofosfáty X X X Kapaliny na bázi vody, emulze X X X Voda a jiné kapaliny X X Oleje, žíravé a korozivní látky X Měřiče pro plyny Verze 70/100 bar (1000/1500 psi) X Verze 41 bar (600 psi) X

57 Průtokoměry s proměnným průřezem 57 Převodník průtoku Flow Alert Switch Signalizátory průtoku Flow Alert Switch jsou robustní odolné průtokoměry s proměnným průřezem určené pro měření průtoků. Tento výrobek zajišťuje místní zobrazování průtoku a automaticky signalizuje operátorovi popř. PLC jestliže je průtok příliš malý nebo velký. K dispozici jsou speciální stupnice dle přání zákazníka. Signalizátory průtoku jsou k dispozici v provedení s jedním spínačem, dvojitým spínačem, jazýčkovým relé a mikrospínačem. Nevyžadují žádné usměrňovače toku nebo požadavky na připojovací potrubí. Libovolná pracovní poloha Automatická signalizace příliš malého /velkého průtoku Převodník průtoku řady MR Snímač průtoku MR je integrovaný měřící systém umožňující digitální zobrazení okamžitého a celkového průtoku. Je vybaven bezkontaktním snímáním měřícího elementu. Parametry měřícího aplikace jako hustotu a viskozitu kapaliny jo možné kompenzovat přímo v místě měření stejným benefitem pak je u pneumatických verzí kompenzace tlaku a teploty.

58 58 Vírové průtokoměry Vírové průtokomy využívají ultrazvukovou technologii umožňující vestavbu do překvapivě malých rozměrů těles. Přínosem je pak nízká tlaková ztráta a velký měříci rozsah. Měřidla přináší široký měřící rozsah (až 70:1) a současně vysokou přesnost (1% z měřené hodnoty).

59 59 Velmi přesné průtokoměry pro plyny, bioplynu, kapaliny a vzduch Princip měření Měřené médium obtéká profil vytvářející víry. Měřidlo vysílá do prostoru za profilem (po směru proudu) ultrazvukový signál. Jednotlivé víry modulují ultrazvukový signál. Pomocí jeho vyhodnocení je následně vyhodnocen počet vytvořených vírů, který je úměrný rychlosti proudění měřeného média. Pomocí vyhodnocení modulace je následně vyhodnocen počet vytvořených vírů, který je úměrný rychlosti proudění měřeného média. Digitální jednotka pak převádí změřený počet vírů na údaje aktuálního, celkového průtoku. Průtok Malá příčka Vír Ultrazvukový vysílač Ultrazvukový přijímač Bezpřírubová nerezová měřidla pro plyny - RWG a RWBG Modely RWG a RWGB jsou navrženy pro přesná měření s nízkou tlakovou ztrátou. Nevyužívají žádné pohyblivé části a po instalci se prakticky obejdou bez údržby. Typ RWG je pužitelný pro většinu plynů. Typ RWBG má podobnou konstrukci a je ideální pro použití pro měření směsí plynů CH4 + C02. Měřidla tohoto typu jsou konstruována s použitím dvouvodičového připojení se standardní komunikací HART pro snadné programování systému a integrování do měřícéch systémů. Vysoká přesnost Nízká tlaková ztráta Komunikační protokol HART

60 60 Vírové průtokoměry Vestavné měřidlo v nerezovém provedení RNG Vysoká přesnost Minimální tlaková ztráta Komunikační protokol HART Typ RNG Inserrtion poskytuje přesná měření kapalin a je používán pro měření plynů (svítiplyn, výfukové plyny, zemní plyn, bioplyn) a vzduchu. Řada RVL v termoplastovém provedení pro kapaliny Průtokoměry řady RVL využívají technologií měření vírů pro zajištění opakovatelného měření s přesností na 1% z celkového rozsahu. Měřidlo nemá žádné pohyblivé části a možnost znečištění měřené kapaliny je eliminována celoplastovou korozivzdornou konstrukcí měřidla. Průtokoměr je vybaven dvouvodičovým proudovým výstup 4-20 ma nebo třívodičovým výstupem 0-5 V nebo impulsním výstupem. Veškerá elektronika je zabudována do korozivzdorného pouzdra. Na rozdíl od měřících přístrojů, které obsahují kovové nebo pohyblivé části je RVL ideální pro měření agresivních nebo mírně znečištěných kapalin. Může být použit od ultračisté vody až po vysoce žíravé chemikálie a kaly. Na místě lze přeprogramovat jednotky nebo změnit rozsah měřidla. Průtokoměry RVL jsou dostupné v těchto materiálových provedeních: CPVC, PVC, PVDF a Polypropylen. Pro korozivní látky a demineralizovanou vodu Vysoká přesnost Bez pohyblivých částí Měřič kapalin RVL-Inline Měřič kapalin RVL-Inline, svěrný spoj Vložný měřič kapalin RVL

61 Vírové průtokoměry 61 Technické údaje: Vírové průtokoměry Model RWG / RWBG RNG Insertion Médium Plyn / bioplyn Plyn/vzduch Měřící rozsah 0,1 7,5 až 9,5 280 l/s 0,6 43 m/s Přesnost ±1 % měřené hodnoty v horních 90 % měřícího rozsahu ±1 % měřené hodnoty v horních 90 % měřícího rozsahu Opakovatelnost 0,5 % měřené hodnoty 0,5 % měřené hodnoty Výstupní signál 2-žílovy, 4 20 ma smyčka 2-žílový, 4 20 ma smyčka napájení 24 VDC 24 VDC Certifikace CE: EN :2002 Volitelně: ATEX II 2G Ex ib IIB T4 Zona 1 Group IIB T4 and AEx ib IIB T4 CE: EN :2002 Volitelně:: ATEX II 2G Ex ib IIB T4 Zona 1 Group IIB T4 und AEx ib IIB T4 Technické údaje: Řada RVL Model RVL-Inline RVL-Inline flare end RVL Wafer Připojení Tupý konec nebo NPT-závit Trubka (flare-end) Wafer Velikost DN 15 DN 50 (½ do 2 ) DN 15 DN 25 (½ do 1 ) DN 15 DN 75 (½ do 3 ) Měřící rozsah 2 18 l/min do l/min 2,3 18,9 l/min do 7,9 94,6 l/min 4,7 56,8 l/min do 94,6 1135,5 l/min Přesnost ±1 % celého rozsahu, 4 20 ma a 0 5 VDC ±2 % celého rozsahu, pulzní výstup Opakovatelnost ±0,25 % měřené hodnoty Výstupní signálů 4 20 ma, 0 5 VDC nebo frekvenční výstup (source/sink-driver; 1A / 1.5A; typický výstupní odpor 10 ohm) Napájení 13 až 30 VDC Certifikace CSA standard C22.2 O-M a 142-M, CE Materiály PVC, CPVC, PVDF PVDF PVC, CPVC, PP, PVDF

62 62 Coriolisovy hmotnostní průtokoměry Coriolisovy hmotnostní průtokoměry jsou vhodné pro přímé měření a trvalé měření hmoty proudící kapaliny nezávisle na její vodivosti, hustotě, teplotě, tlaku a viskozitě v potravinářském, chemickém a petrochemickém průmyslu. Jsou ideálním řešením pro měření chemikálií, tekutých potravin, suspenzí, melasy, barev, laků, past a mnoha dalších. Princip měření Coriolisův hmotnostní průtokoměr je založen na principu působení tzv. Coriolisovy síly působící na hmotu pohybující se směrem k /od osy rotace. Symetricky instalované měřící trubice 1 a 2 jsou rozkmitány ve směru proti sobě v osách x, y. Je-li průtok nulový, pak smyčky RS1 a RS2 měřích trubic 1 a 2 nejsou vystaveny účinkům Coriolisivy síly, při hmotnostním průtoku pak tato síla natáčí smyčky v úhlu úměrném velikosti hmotnostního průtoku. A M ω v Průřez potrubí Hmotnost Úhlová rychlost Rychlost průtoku Q Průtok K c Coriolisova síla 1 a 2 Měřící trubice RS 1, RS 2 Smyčky K c ω x y RS 1 ω 1 2 RS 2 ω K c Q Q v = A

63 63 Průtokoměry pro hmotnostní měření kapalin Řada FCB 300 pro vodárenství, papírenství, chemii a petrochemi Přesnost 0,1% rozsahu Robustní design Minimální opotřebitelnost Výhřívatelný do 200 C Necitlivý na vnější rušivé vlivy jako například vnější vibrace, bubliny vzduchu, pevné částice v měřeném médiu Vhodný po prostředí s nebezpečím výbuchu Hmotnostní průtokoměr Coriolis MultyMass FCB330 umožňuje pomocí jednoho přístroje měřit proteklý objem a hmotnost, dále teplotu, hustotu a koncentraci. Je také vhodný pro měření hustoty vápenného mléka. Další typickou aplikací je měření drahých biocidů a dále přesná měření paliva pro hořáky v elektrárnách kde svoji přesností umožňuje zvyšovat efektivitu tohoto procesu. V chemii a petrochemii je ideální pro dávkování olejů, rozpouštědel a chemikálií. Měří současně objemový a hmotnostní průtok, hustotu, koncentraci a teplotu různých kapalin. V papírenském průmyslu je využíván k měření při barvení, povlakování. Je výborný pro měření drahých chemikálií, k měření obsahu vzduchu v materiálech, k měření vysoce viskózních materiálů v širokém rozsahu měřených parametrů.

64 64 Coriolisovy hmotnostní průtokoměry Řada FCH 300 pro potravinářství nebo jako oddělené provedení Přesnost 0,1% měřeného rozsahu Certifikát EHEDG, excelentní čistitelnost CIP a SIP použitelné do 200 C Plochy smáčené médiem leštěny Necitlivý na šum od vnějších vibrací nebo od plynu nebo pevných částic v médiu Coriolie Multy Mass FCH 330 je využíván v mnoha aplikacích v mlékárnách, lihovarnictví, produkci nápojů a škrobárnách. Přímý výpočet koncentrace jako Brix, Plato nebo Baumé poskytuje výhodu při mísících procesech jako například u džusů a nebo k nastavení obsahu tuku v mléku. Vzhledem k necitlivosti na šum od vnějších vibrací nebo od plynu nebo pevných částic v médiu je MyltiMass FCH 330 ideálním pro nejnáročnější aplikace ve farmacii, potravinářství včetně výroby nápojů.

65 Coriolisovy hmotnostní průtokoměry 65 Technické údaje: Čidla Model FCB 300 standardní FCH 300 sanitovatelný Procesní připojení Příruba DIN 2501 / EN DN 10 až DN 200, PN 40 do PN 100 Příruba ASME B16.5 DN 1/4 až 8 PN CL150 do CL600 Závitové připojení DIN DN 10 až 100 (¼ do 4 ) DN 25 až DN 80 (1 do 3 ) Tri-Clamp DIN (ISO 2852) BPE Tri-Clamp DN 10 až DN 100 (¼ do 4 ) Jiné připojení Na vyžádání DIN (ISO 2852) BPE Tri-Clamp DN 20 až DN 100 (¾ do 4 ) Smáčené materiály Nerezová ocel Niklová slitina C4/C22 Nerezová ocel, leštěno (AISI 316L) nebo (AISI 316L) Stupeň krytí dle EN IP 65/67, NEMA 4X IP 65/67, NEMA 4X Schválení a certifikace Nevýbušné dle ATEX / IECEx Zóna 0, 1, 2, 21, 22 Zóna 0, 1, 2, 21, 22 Nevýbušné dle cfmus Třída I Div. 1, Třída I Div. 2, zóna 0, 1, 2, 20, 21 Třída I Div. 1, Třída I Div. 2, zóna 0, 1, 2, 20, 21 Nevýbušné dle NEPSI Zóna 0, 1, 2, 21, 22 Zóna 0, 1, 2, 21, 22 Hygienické a sterilní EHEDG, v souladu s FDA Ostatní Na vyžádání Provedení Kompaktní nebo oddělené provedení Přesnost měření kapalin FCB 330 FCB 350 FCH 330 FCH 350 Hmotnostní průtok* 0,4 % a 0,25 % 0,1 % a 0,15 % 0,4 % a 0,25 % 0,1 % a 0,15 % Objemový průtok* 0,4 % a 0,25 % 0,15 % 0,4 % a 0,25 % 0,15 % Hustota 0,01 kg/l 0,002 kg/l 0,001 kg/l (volitelně) 0,0005 kg/l** 0,01 kg/l 0,002 kg/l 0,001 kg/l (volitelně) 0,0005 kg/l** Teplota 1 K 0,5 K 1 K 0,5 K Přesnost měření plynů* 1 % 0,5 % 1 % 0,5 % Rozsah provozní teploty média -50 C až 160 C -50 C až 200 C -50 C až 160 C -50 C až 200 C * Přesnost měření uvedená v % rozsahu (% měřené hodnoty).) ** Přesnost měření po kalibraci v místě měření za provozních podmínek Technická data: Vysílače Model Vysílač FCT xxx Provedení Kompaktní design Oddělené provedení Délka kabelu Maximálně 10 m, pouze oddělené proveden Napájení 100 V až 230 V AC, 24 V AC/DC Proudový výstup Výstup 1: 0/4 20 ma aktivní nebo 4 20 ma pasivní Výstup 2: 4 20 ma pasivní Pulzní výstup Aktivní (ne pro zónu 1 / Div. 1) nebo pasivní Vzdáleně nastavitelný nulový bod Ano Vzdálené nulování totalizéru Ano Obousměrné měření Ano Komunikace HART -Protokoll Detekce prázdného potrubí Ano, dle přednastaveném alarmu hustoty <0,5 kg/l Autodiagnostika a monitoring stavu Ano Místní displej / totalizace Ano Optimalizace průtoku a hustoty v místě Ano provozu Stupeň krytí dle EN Kompaktní design: IP 65/67, NEMA 4X Oddělené provedení: IP 67, NEMA 4X

66 66 Průtokoměry s měřením tlakové diference / Venturiho dýzy Venturiho dýzy jsou nízkonákladové a provozně zcela bezúdržbové. Primární prvky jsou použity k přesnému zjištění tlakových rozdílů, na jejichž základě je stanovován průtok plynů, kapalin a páry. Pitotovy trubice jsou použitelné pro vodu, čisté kapaliny, vzduch, plyny a výrobě páry saturací nebo ohřevem. Standardní tlaková a teplotní maxima jsou 55 bar a 425 C. Hot-tap provedení jsou specificky navrženy pro použití za vysokých teplot a tlaků.

67 67 Měření průtoku tlakovou diferencí Princip měření S ohledem na konický tvar Venturiho trubice při průtoku média (plyn, voda, vzduch) vzniká v místě největšího zúžení nejnižší tlak (p2 = dynamický tlak) který je výsledkem hromadění média a na rozšířeném konci trubice naopak tlak nejvyšší (p1 = statický). Rozdíl těchto tlaků (v případě nestlačitelného média) je pak funkcí okamžitého průtoku média dle Bernoulliho rovnice. Pitotova trubice je také založena na principu Bernoulliho rovnice. Na rozdíl od Venturiho trubice využívá sekundární trubice která je instalována paralelně se směrem toku média takže proudící médium tlačí na otevřený konec měřící trubice. Na vstupu trubice se vytváří dynamický tlak úměrný rychlosti proudění média, kolem trubice pak působí statický tlak. Tento zůstává konstantní. Pomocí různě tvarovaných konců částí trubice mohou být ovlivňovány parametry měření. Při volbě eliptického průřezu (Ellipse ) výtokové části je možno minimalizovat tlakové ztráty trubice. Naproti tomu trapézový podélný profil výtokové trubice přispívá k tvorbě vírů v médiu, zvyšuje tlakovou diferenci při měření. Všechny typy trubic mohou být montovány jak ve vertikální tak i horizontální poloze. Bernoulli rovnice v1² + p1 = v2² + p2 2D S 2D S v1 p1 Beta poměr d/d D p2 d v2 Tlakový rozdíl p1 - p2 p1 p2 d Průměr clony D Vnitřní průměr potrubí p1 Tlak pře průtokoměrem p2 Tlak ve zúžení v1 Rychlost v místě #1 v2 Rychlost v místět #2 Hustota kapaliny D S Průtokoměry Coin přináší spolehlivé měření s vysokou přesností Díky odolné konstrukci Coin jsou velmi univerzální pro čisté kapaliny, páru, plyny, vzduch, kaly, ale také pro většinu abrazivních a korozivních látek a zvlášť vhodné pro vysoce viskózní látky za nízké rychlosti proudění. Vysoká přesnost Nízká tlaková ztráta

68 68 Průtokoměry s měřením tlakové diference / Venturiho dýzy Pitotovi trubice Ellipse pro kapaliny, plyny a páru DN 50 až DN 3050 (od 2 do 120 ) Přesnost ±0,75 % z měřené hodnoty Nízká tlaková ztráta Typ Ellipse z řady Preso pokrývá celý rozsah měření průtoku pomocí diferenčního tlaku. Patentovaný design Preso s eliptickým profilem vykazuje nadstandardní výsledky a měřící rozsah 17:1 při zachování nízké tlakové ztráty. Tento model měří kapaliny, plyny nebo páru v potrubí o světlostech od DN 50 až po DN 3050 (2" až 120") s přesností ±0.75 % z měřené hodnoty. Venturiho dýzy pro kapaliny Preso Venturi přináší redukci provozních nákladů, zlepšení přesnosti a zvětšení rozsahu. Nízká tlaková ztráta díky unikátnímu designu redukuje energetické nároky a tím snižuje provozní náklady. Preso Venturi mohou být montovány v jakékoli poloze. Jsou vhodné pro nasazení v mnoha odvětvích ve vodárenství, v průmyslu, TZB aplikacích, potravinářství a energetice. Měřící clony Venturi model SSL Venturi řada V Venturi model SSM

69 Průtokoměry s měřením tlakové diference / Venturiho dýzy 69 Technické údaje: Modely Ellipse Model Médium Velikost potrubí Tlak Teplota Přesnost z měřené hodnoty Materiál Ellipse AR kruhový Kapaliny, plyny DN 50 až DN bar max. 425 C max. ±0,75 % z měřené hodnoty Ellipse AF Pitotova trubice, kruhová, přírubová Vzduch, kapaliny, plyny DN 50 až DN 1800 Dle tlakové třídy přírub Dle tlakové třídy přírub ±0,75 % z měřené hodnoty Ellipse AS kruhová pro páru Pára DN 50 až DN bar 250 C max. ±0,75 % z měřené hodnoty Ellipse ASF kruhová pro páru, přírubová Ellipse AHR kruhová nízkotlaká Ellipse AHL Pitotova trubice, vysokotlaká Ellipse AHL-GD vysokotlaká Ellipse AHS Pitotova trubice, závitová pro páru Pára DN 50 až DN 1200 Dle tlakové třídy přírub Vzduch, kapaliny, plyny Vzduch, kapaliny, plyny Vzduch, kapaliny, plyny Saturovaná a přehřátá pára Dle tlakové třídy přírub ±0,75 % z měřené hodnoty DN 50 až DN 900 5/10 bar 65 C ±0,75 % z měřené hodnoty DN 50 až DN bar max. 425 C max. ±0,75 % z měřené hodnoty DN 50 až DN bar max. 425 C ±0,75 % z měřené hodnoty DN 50 až DN bar max. 425 C max. ±0,75 % z měřené hodnoty Nerezová ocel Nerezová ocel Nerezová ocel Nerezová ocel Nerezová ocel Nerezová ocel Nerezová ocel, uhlíková ocel Nerezová ocel Model BIN prstencový Vzduch, plyny DN 50 až DN bar 12 0 C Nerezová ocel BAR Ellipse Pitotova trubice, kruhová BHL Ellipse Pitotova trubice, Hot-tap PFA Systém pro vodní čerpadla Ellipse Kapaliny, plyny DN 50 až DN bar 12 0 C ±0,75 % z měřené hodnoty Nerezová ocel, mosaz, polykarbonát Kapaliny, plyny DN 50 až DN bar 12 0 C Nerezová ocel, mosaz, polykarbonát Kapaliny DN 50 až DN bar 12 0 C ±0,75 % z měřené hodnoty Nerezová ocel, mosaz, polykarbonát Technické údaje: Venturiho dýzy Technické údaje: Měřiče Coin Model Použití Materiál Model Materiál Tlak Teplota SSL klasický (Herschel) design SSM hydraulický design dýzy LPL design s nízkou tlakovou ztrátou (krátký tvar) VISSL vložné provedení, klasický design VISSM vložné provedení, hydraulický design VILPL vložné provedení, design s malou tlakovou ztrátou Kapaliny, plyny pára Kapaliny, plyny pára Kapaliny, plyny pára Kapaliny, plyny pára Kapaliny, plyny pára Kapaliny, plyny pára Nach Auswahl Nerezová ocel, mosaz, polykarbonát Nerezová ocel Nerezová ocel Nerezová ocel Nerezová ocel CV řada Kapaliny, plyny Nerezová ocel, mosaz, polykarbonát V-řada design s nízkou tlakovou ztrátou Průmyslové aplikace Nerezová ocel, mosaz, polykarbonát Coin NW vložný NPT Coin NN NPT "Coin NB tupý svár NPT tlakový kohout" Coin NF příruby s tlakovými kohouty Coin FF příruby s tlakovými kohouty Coin Chem příruby s chemickými tlakovými T kohouty TransCoin příruby s integrovanými vysílači Nerezová ocel, uhlíková ocel a další Nerezová ocel, uhlíková ocel a další Nerezová ocel, uhlíková ocel a další Nerezová ocel, uhlíková ocel a další Nerezová ocel, uhlíková ocel a další Nerezová ocel, uhlíková ocel a další Nerezová ocel, uhlíková ocel a další 20 bar max. 9 0 C 68 bar max C 68 bar max C Dle tlakové třídy přírub Dle tlakové třídy přírub 20 bar max. 425 C 100 bar max C Dle tlakové třídy přírub Dle tlakové třídy přírub MassCoin příruby s integrovanými vysílači a teplotními čidly Nerezová ocel, uhlíková ocel a další 100 bar max C

70 70 Diagnostika hydrauliky

71 71 Testery hydrauliky a analyzátory Přenosné hydraulické testery Flo-tech jsou kompaktní a přenosná zařízení navržená pro rychlou diagnostiku a řešení problému mobilních a stacionárních hydraulických systémů. Přenosný tester hydrauliky PFM6 Obousměrný hydraulický tester PFM6 BD Digitální hydraulický tester s dynamometrem PFM8 USB analyzátor hydraulických systémů Flo-Check USB Systémový tester Activa/Ultima Přenosný analyzátor hydraulických systémů MC 4000 Tester hydraulických systémů Flo-Check USB využívá modul pro sběr dat k záznamu provozních parametrů hydraulického systému a jejich následnému přenosu do uživatelského laptopu/počítače kde v reálném časy mohou být zobrazeny údaje jako obousměrný průtok, tlak, teplota, síla. Flo-Check je ideální nástroj k testování, diagnostice závad a opravám mobilních a průmyslových hydraulických zařízení. Systémové testery Activa a Ultima slouží k testu průtoku, teploty a tlaku. Diagnostický testovací přístroj MC4000 je systémový analyzátor v kapesním formátu se vstupy pro dva tlakové snímače, jeden snímač teploty, jeden průtokoměr a jeden vstup pro snímač počtu otáček. Model PFM6 PFM6 BD PFM8 Activa/Ultima Flo-Check USB MC 4000 Přenosný tester hydrauliky Obousměrný hydraulický tester Digitální hydraulický tester s dynamometrem Systémový tester USB analyzátor hydraulických systémů Přenosný analyzátor hydraulických systémů Provedení Anodizovaný hliník Plast Přesnost ±1 % celého rozsahu Opakovatelnost ±0, 2 % Teplota -20 C až+150 C -40 C až +85 C Tlak Do 414 bar Napájení a propojení 4 alkalické baterie 1,5V AA VDC pro 4 20 ma výstup +4,6 VDC min., +5,25 VDC max. 5-ti snímačový vstup

72 72 Kalibrátory průtoku Mimo kalibračních služeb jsou naše kalibrátory taky součástí naší prodejní nabídky. Kalibrátory z produkce divize Flow Dynamics, divize Badger Meter Inc. jsou vysoce přesné kalibrátory schopné provádět kalibraci široké škály průtokoměrů.

73 73 Kalibrátory průtoku pro kalibraci a testování průtokoměrů NIST-přenositelné výsledky Vytištěné kalibrační výsledky Automatický odečet dat Nejistota < ±0,05 % z měřené hodnoty Kalibrační zařízení pracující na principu objemového měřidla kapalin jsou měřící přístroje zaznamenávající přesný objem kapaliny proteklé testovaným měřidlem. Kompenzují odchylky způsobené změnami viskozity a teploty. Zajišťují velmi přesná měření průtoku. S opakovatelností ±0,01% z měřené hodnoty patří k nejpřesnějším. Tento typ kalibračního zařízení je používán NIST pro jejich vlastní Kromě služeb kalibrace dodává Badger Meter také kompletní kalibrační zařízení pro výrobce a uživatele. Kalibrovány mohou být takřka všechny druhy průtokoměrů: indukční, ultrazvukové, turbínové, vírové, s kývavým diskem, s oválnými koly, s krouživým pístem, s lopatkovým kolem, průtokokalibrace vyžadující vysokou přesnost. Kalibrační zařízení mají velmi snadnou údržbu a životnost kolem 50 let. Jsou v souladu s předpisem NIST pro Round Robin testing. Tři modely mohou kalibrovat průtokoměry s rozsahu světlostí 1/8 to 4 a menší. Model PDLC 10 PDLC 60 PDLC 400 Kapalina Měřící rozsah Uhlovodíky nebo voda 0, l/min (0, GPM) Rozsah viskozity 0, mpas Nepřesnost ±0,05 % z měřené hodnoty. Teplota kapaliny C Provozní tlak Do 8 bar 0,2 225 l/min (0,06 60 GPM) 0, l/min (0,1 400 GPM) Kalibrační služby měry pro měřiče tepla, s proměnlivým průřezem a primární prvky. Objemové kalibrátory z naší produkce kalibrovat průtokoměry v rozsahu světlostí DN2 až DN150 s použitím průtoků od 0,37 do l/min. Akreditovaná kalibrace a re-kalibrace Pro všechny vyráběné značky Individuální kalibrační certifikáty Přenositelnost dle uznávaných mezinárodních standardů Volitelně služba "Hot Shot" pro servis do 24 hodin

74 74 Systémy pro výdej mazacích olejů

75 75 Systémy pro řízený výdej kapalin Ať už bezdrátový nebo kabelový systém, tak byl tento Badger Meter systém managementu maziv je navržen pro kontrolu a řízení maziv v autoservisech Výdejní systém maziv v servisech vyžaduje vysoce přesné průtokoměry a vysílače pulzů se snadnou a zajištěnou manipulací se vzdáleným přístupem a pevnou pamětí uchovávající o času a množství výdejů. Systém s radiovou komunikací s MID schválením pak přináší díky bezdrátové komunikaci volnost mezi měřičem a výdejním terminálem.

76 76 Systémy pro výdej mazacích olejů Bezdrátové systémy pro výdej mazacích olejů Systém LMS-RF s technologií ZigBee Systém managementu olejů LMS-RF s bezdrátovou komunikací mezi výdejním terminálem a měřičem využívá radiofrekvenční technologii, která byla cíleně navržena pro garáže. Tento systém pak může komunikovat s hostujícím počítačem přes programovatelné sériové rozhraní RS 232. Při instalaci do pojízdné skříně se systém LMS-RF může stát zcela samostatnou jednotkou. Pásmo 2,4 GHz Instalace bez zásahu do stávajícího potrubního rozvodu Obousměrná výměna dat Jednoduchý upgrade Včetně PC software (High End verze) Připojení pro čtečku čarových kódů ČAROVÝ KÓD LMS-RF Terminal LMS-RF Master LM OG-RF ZigBee je chráněnou značkou ZigBee Alliance, Inc.

77 Systémy pro výdej mazacích olejů 77 Systém LMS-RF je k dispozici ve dvou verzích LMS-RF Basic System LMS-RF High End System LMS-RF Master LMS-RF LMS-RF Terminal 36 LM OG-RF LM OG-RF /System Technické údaje: LMS-RF systém olejového managementu LMS-RF Basic System LMS-RF High End System Měřič LM OG-RF Výdejní terminal Master Terminal Výdejní terminal Display 2-řádkový LCD 2-řádkový LCD Počet uživatelů v systému Výdejní místa Měřičů v systému Až 30 metrů od výdejní klávesnice Počet olejů Počet nádrží Management olejů Ano Ano Paměť výdejů Ne ANO (MID volitelně, výdejů) RS 232 seriový port Tiskárna Čarový kód Třída krytí IP 42 IP 42 * Síťové připojení dle softwaru PC software Tiskárna Host/DMS* Tiskárna Čarový kód Grafický displej Předvolby Výdej pouze na zákláděpředchozí uvolnění výdeje na klávesovém terminalu Integrovaný elektromagnetický ventil I při manuálním výdeji zaznamenáno do celkového množství Snádná výměna baterie Standardní 1,5V AA baterie Životnost baterie pro výdejů

78 78 Systémy pro výdej mazacích olejů Kabelové systémy pro výdej mazacích olejů Systém MDS 2000 pro výdej mazacích olejů CAN bus technologie Kompatibilita s Asanet Propojitelnost do garážových systémů Třída krytí IP42 PTB schválení Systém pro řízení výdeje olejů MDS 2000 byl navržen pro řízení výdeje kapalin s cílem dosažení ochrany nákladů a odpovědnosti za maziva. Systém je zvláště vhodný k instalaci v malých i velkých servisech, distribučních centrech maziv a průmyslu. Základní model s skládá z alfanumerické přístupové klávesnice, síťového propojení na jednu I/O kontrolní jednotku, řídící výdej až na 8 místech se stejnou vydávanou látkou. Údaje o výdeji jsou předávána k tisku. Systém může byt jednoduše upgradován až na 64 výdejních míst, pracujících simultánně s i několika klávesnicemi. Tiskárna účtenek transakce může být připojena u každé klávesnici pro odpovědnost každého mechanika a nebo v jiné části servisu. Data mohou být archivována, vyvolána a exportována na hlavní počítač servisu. Systém je schopen komunikovat s každým dílenským hostujícím počítačem pomocí programovatelného sériového rozhraní RS 232. ČAROVÝ KÓD ČAROVÝ KÓD Elektronické zpracování dat Elektromagnetický ventil 1 x 100 pulzů na litr Klávesnice I/O jednotka Vysílač pulzů Alfanumerická klávesnice umožňuje výdej kapalin a konfiguraci MDS systému. Vstupně výstupní (I/O) jednotka je srdcem celého MDS systému a ovládá všechny ovládací a spínací funkce. Ventily umožňují uzavření ve správný okamžik pro dosažení přesného výdeje přednastaveného množství. Vysílače pulzů jsou měřící zařízení MDS systému a jejich pulsy jsou přenášeny do hlavní kontrolní jednotky.

79 Systémy pro výdej mazacích olejů 79 Kompaktní a jednoduchý systém FMS Compact Elektromagnetický ventil ČAROVÝ BARCODE KÓD Vysílač pulzů Systém výdejů maziv FMS je kompaktní pro až 4 výdejní místa. Systém je osazen integrovanou tiskárnou, alfanumerickou klávesnicí a velkým grafickým displejem. Díky chytrému ovládání systém umožňuje výdej pouze na základě zadání osobního kódu (až 99 autorizovaných osob). Po každé transakci je vytištěna účtenka a data až pro 1600 transakcí jsou uložena do paměti pro případný download do počítače. Všechny vstupy a výstupy jsou pomocí kabelu bez nutnosti otevírání skříní během instalace, systém je typickým představitelem plug & play. Odolná ocelová konstrukce a použití vysoce kvalitních konektorů zaručuje spolehlivý provoz. Zákaznická provedení s adaptovaným softwarem, převodníky pulzů LCR nebo interní izolátory pulzů jsou na vyžádání. Systém FMS může být použit pro kontrolu dávkování a řízené skladování v nádržích. Může byt kombinován s řadou mechanických a elektronických průtokoměrů přes pulzní vstupy a výstupy pokrývající širokou škálu aplikací od managementu olejů, paliv, uhlovodíků, vody, rozpouštědel, alkoholu, barev atd. až po dávkování aditiv paliv nebo procesních betonářských aditiv. 4 výdejní místa 4 kapaliny Integrovaná tiskárna účtů Alfanumerická klávesnice Sériový port RS 232 pro připojení k PC nebo tiskárně Připojení pro čtečky čarového kódu Třída krytí IP 42

80 80 Malé kontrolní ventily Kontrolní ventily Badger Meter jsou specificky navrženy pro řízení malých průtoků médií ať kapalných nebo plynných v potrubí o velikosti od ¼ do 2". Pokrývají rozpětí průtokového součinitele Cv od do 54 v různých velikostech ventilů. Zakázkové ventily Teoreticky jsou k miliony možných kombinací konfigurace ventilu, který pak může sloužit řadě aplikací nebo specifickým podmínkám. Rozsah voleb sahá od procesních ventilů (standardní bronzové ventily, přírubové nerezové nebo z exotických materiálů), přes hygienické (obráběné nebo odlévané s potrubním nebo klempovým spojem) až po speciální ventily (3 cestné, úhlové, vysokotlaké, vysokoteplotní a kryogenické). Ventily mohou být dodány s běžnými typy přírub, přivařovací, NPT nebo potrubní fitinky. Všeobecně standardním materiálem je nerezová ocel, ale i řada dalších materiálu je k dispozici pro korozivní aplikace včetně titanu a tantalu. Ventily jsou osazovány řadou různých sedel včetně ručně vyráběných, standardních a speciálních vík, konvenčních a nízko emisních těsnění, pneumatických, elektrických nebo manuálních pohonů současně s množstvím příslušenství pro splnění požadavků aplikace.

81 81 Ventily ReCo pro výzkum a vývoj, pilotní projekty, procesní aplikace a přesného dávkování SLUŽBA Urgentní objednávky mohou být dodány naší službou "Hot-Shot" do druhého dne. Aktuátor Ventil Řada ventilů RC je klasická standardní řada malých řídících ventilů původně vyvinutých pro pilotní projekty a aplikace ve výzkumu ve všech odvětvích průmyslu. Kromě standardních nerezových těl může být použito mnoho dalších materiálů. Široké spektrum kombinací materiálů, vnitřních sestav a dalších dílů tvoří takřka nekonečnou řadu variant. Procesní připojení Pneumatický aktuátor může být doplněn pozicionérem, regulátory, elektromagnetické ventily a ukazateli tlaku. To vše v kompaktním celku přímo na ventilu. Na základě požadavku mohou být zhotoveny jedinečné zákaznické provedení.. Technické údaje: ReCo ventily Model Standardní ventil Příruby Úhlový ventil Vysokotlaký Kryogenní Tyčový Tří cestný Procesní připojení Vnitřní NPT závit nebo BSP-P Příruby Vnitřní NPT závit Vnitřní NPT závit nebo Autoclave spoj Vnitřní NPT závit nebo BSP-P Vnitřní NPT závit Vnitřní NPT závite Velikost DN ¼ 1 DN ½ 1 DN ¼ 1 DN ¼ ½ DN ¼ 1 DN ¼ 1 DN ¼ 1 Součinitel Cv Max. pracovní tlak Do PN 340 Do PN 340 Do PN 340 Do PN 700 Do PN 170 Do PN 340 Do PN 100 Provozní teplota -70 C až +530 C -70 C až+530 C -70 C až +530 C -70 C až +530 C -270 C až +530 C -70 C až +530 C -70 C až +530 C

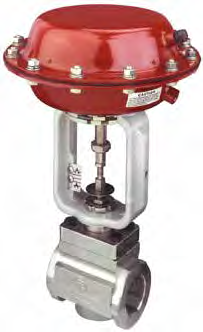

82 82 Malé kontrolní ventily Procesní ventily pro kapaliny, páru a plyny v procesním průmyslu Odolná konstrukce Snadná údržba Nerezavějící provedení Jednoduchá obsluha Řada ventilů speciálně pro tvrdé provozní prostředí v procesním průmyslu. Ventily jsou uřčeny k řízení toku kapalin, par a plynů v průmyslových aplikacích u nichž jsou parametry, kvalita a rozměry zásadní. Masivní, korozi odolná konstrukce nabízí vlastnosti a parametry obvyklé u zařízení ve vyšší cenové hladině. Kompaktní celoocelový pohon s nerezovým tělem je navržen pro mnohaletou životnost a snadnou údržbu. Další rysy: Nastavitelné předpětí pružiny, nastavitelný doraz, výměnná těsnění vnitřní sestavy. Technické údaje: Procesní ventily Model Standardní ventil Přírubové provedení Kryogenní provedení Bronz Procesní připojení Mezipřírubový klamp s vnitřním NPT závitem Příruby Mezipřírubový klamp s vnitřním NPT závitem NPT vnitřní závit Velikost DN 1 2 DN 1 2 DN 1 2 DN ¾ 2 Součinitel Cv ,5 46 Max. provozní tlak Do PN 50 Do PN 50 Do PN 50 Do PN 20 Pracovní teplota -70 C až +530 C -70 C až +530 C -270 C až +530 C -30 C až +200 C

83 Malé kontrolní ventily 83 Sanitovatelné ventily pro hygienické, farmaceutické a potravinářské aplikace Ventily byly navrženy z hlediska požadavků pro aplikace ve farmacii a potravinářství. Varianty s přírubami nebo speciálními potrubními spoji. S prodlouženým víkem pro horké nebo chladné kapaliny a také jako tří cestné K dispozici pneumatické pohony, široká škála příslušenství. Bez mrtvého prostoru Snadno čistitelné Sanitovatelný odlévaný kulový ventil Technické údaje: Sanitovatelné ventily Model Bioventil gegossen Bioventil aus Stangenmaterial Procesní připojení Tri-Clamp Tri-Clamp Velkost DN 1 2 DN ½ 2 Součinitel Cv Max. provozní tlak Do PN 20 Do PN 20 Teplotní rozsah -20 C až +150 C -20 C až +150 C

84 84 Kleinstregelventile Pozicionéry pro komunikaci a monitorování ventilů Ať preferujete jakýkoli I/P pozicioner, digitální nebo analogový či pneumatický vždy najde produkt dle Vaší volby. I/P převodníky, elektromagnetické ventily, regulátory a tlakoměry jsou k dispozici v širokém sortimentu od řady dodavatelů. Pozicionéry mohou být použity z kompletní modelovou řadou ventilů RC, OR nebo SC. Diagnostikovatelný Spolehlivý Bezpečný SRD 991 / SRI 990 (Eckardt) Badger Meter specifikace 8049 digital (Schubert & Salzer) BLRA / TLDA (Badger Meter) 3730 (Samson) TZID-C (ABB) SIPART PS 2 (Siemens)

85 Kleinstregelventile 85 RCVcalc - chytré řešení pro dimenzování RCVcalc je software který se přizpůsobuje požadavkům procesu a vede uživatele při výběru správného ventilu pro jakoukoliv novou aplikaci. S databází obsahující více než 2000 medií - sahající od plynů, kapaliny, dvoufázových stavů a páry - RCVcalc přináší přesné a univerzální informace s automatického určení fázového stavu media a nabízí možnost vytvořit individuální média pro dokonalejší zobrazení systémových parametrů reálné aplikace. Software umožňuje uživateli vizualizovat pracovní body a revidovat různá nastavení a charakteristiky, které jsou implementovány do aplikace. Umožňuje provádět simulace v reálném čase revidovat nastavení a pracovní body jednotlivý předpokládaných ventilů. Pro kalkulaci průtoku má RCVcalc implementovány matematické modely pro přechodné stavy proudění a pro proudění laminární. Umožnuje uživateli používat téměř jakékoli běžné jednotky. Tento software pro volbu velikosti ventilů také určí zavírací síly aktuátorů, včetně tření v těsnění a tzv. shut off class. Při použití v kombinaci s RefProp od NIST je RCVcalc schopen přidat informace do databáze a využívat termodynamické rovnice různých stavů tekutin, které pak poskytují vyšší přesnost při vysokém tlaku a nebo pro kryogenní aplikace. V neposlední řade poskytuje systémové alarmy v reálném čase zabraňující kavitaci a systémovým alarmům ve vytvořených provozních scénářích a lépe tak definovat hranice systému a správnou volbu ventilu.
