1 Civic Jednoduchost a výkon mají nový význam

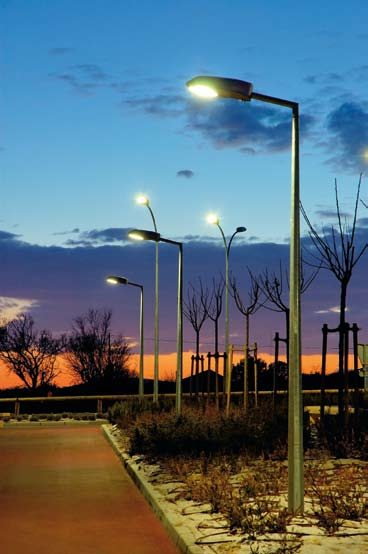

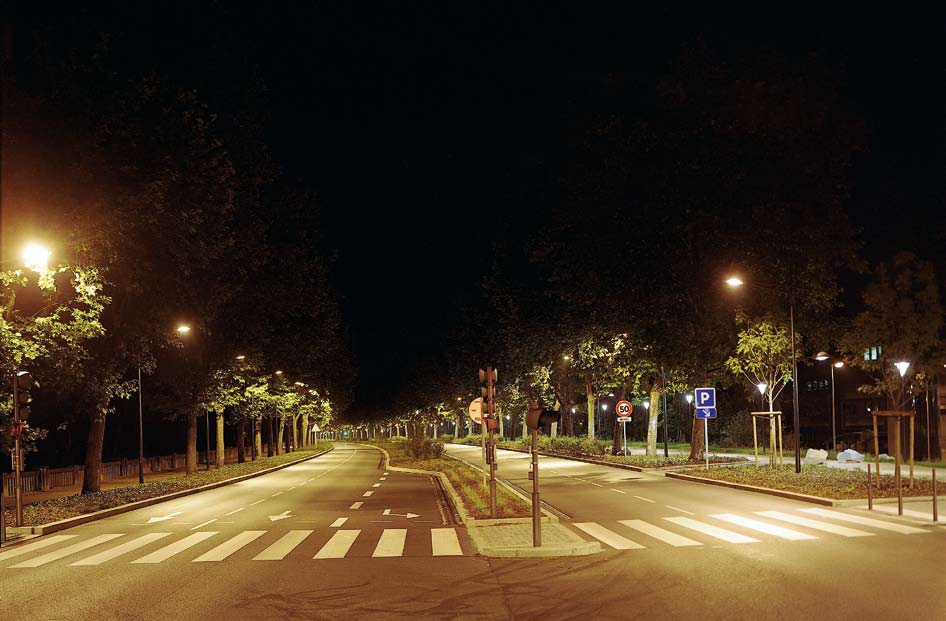

2 Civic nová generace Základní předpoklady kvalitního uličního osvětlení - vysoký výkon a odolnost - se nikdy nemění. Ale ve světě, kde záleží i na energetické účinnosti a úsporách, jsou svítidla Civic výjimečná, neboť propojují energetické úspory s rychlou a snadnou montáží a stabilním provozem. Zmodernizované rysy svítidla vycházejí z reakcí a požadavků zákazníků Zkonstruováno s cílem plnit nové provozní požadavky a normy Klíčové hodnoty jednoduchosti a odolnosti jsou zajištěny Širší výběr světelných zdrojů a předřadníků Snazší instalace a údržba Možnosti aplikace Civic je kompletní řada uličních svítidel, jež nabízí vysokou výkonnost a nízké provozní náklady. Doporučuje se k osvětlení hlavních i vedlejších tras. Náležitý rozptyl světla při každé aplikaci Některé aplikace vyžadují široký rozptyl světla vepředu, vzadu i po stranách silnice. Za tímto účelem společnost Thorn vyvinula svítidla Civic Residential, která osvětlují chodníky i budovy a zvyšují tak pocit bezpečnosti občanů. Svítidlo Civic na sloupu Zoria 2

3 Nová svítidla Civic Řada Civic obsahuje nové elektronické verze s možností stmívání, což místním úřadům umožňuje snižovat spotřebu energie. Systém řízení Telea též umožňuje dodávat osvětlení na míru daného prostředí s cílem dosáhnout dalších energetických úspor. Širší výběr světelných zdrojů s vyšší svítivostí je dalším kladem pro úsporu nákladů, zatímco nové verze s mini fotobuňkou jsou danému prostředí ještě přizpůsobivější. Byla zjednodušena i údržba. Konstrukce umožňuje přístup k předřadníku bez použití nářadí. Bez nářadí lze předřadník i vyjmout z tělesa. Vylepšený upevňovací mechanismus usnadňuje údržbě rychlou a bezpečnou práci: není třeba adaptér či zvláštní materiál k montáži vodícího čepu (34-60 mm na výložník a mm na dřík ), takže instalaci lze vždy provádět přímo z krabice. Tradiční hodnoty svítidel Civic Řada Civic má všechny rysy a výhody, které již léta z těchto svítidel po celé Evropě činí preferované řešení. Konstrukce je založená na hliníku a nerez oceli - pro větší trvanlivost a možnost recyklace Má krytí IP66 Moderní estetické rysy, nízká hmotnost a rázová odolnost usnadňují dopravu i montáž Verze odolávající vandalismu jsou k dispozici pro použití všude tam, kde je ochrana před poškozením prioritou Výkon: Optická účinnost Účinnost svítidla LOR > Kvalitní osvětlení Vylepšená optika > Vysoká rovnoměrnost osvětlení Norma EN13201 > Odpovídá jejím požadavkům Účinnost: Minimalizuje spotřebu energie Ovládání rozptylu světla > menší spotřeba energie Elektronický předřadník > menší spotřeba energie Kompaktní a trvanlivý > nízkonákladový Uživatelské pohodlí: Lidé jsou spokojení díky příjemnému osvětlení Optika typu Road (uliční) a Residential (pro obytné zóny) > Příjemné osvětlení Konstrukce optiky a krytů > Neoslnivé světlo Civic a životní prostředí Civic odpovídá zásadám pro ochranu životního prostředí, které jsou uvedeny v následujících evropských směrnicích: Eup: Ecodesign of Energy Using Products (Ekologický design energetických výrobků) RoHS: Restriction of Hazardous Substance (Omezení nebezpečných látek) WEEE: Waste from Electrical and Electronic Equipment (Odpad z elektrických a elektronických zařízení) Navíc se náš vývojový tým soustřeďuje na otázky změny klimatu a vznik skleníkových plynů a to integrací elektronických zařízení a systémů centrálního řízení. A konečně, jako vždy u svítidel Thorn, rozptyl světla u řady Civic snižuje oslnění a nežádoucí přímý, uměle vyvolaný jas naobloze způsobený vzhůru směřujícím světlem dle doporučení CIE150. 3

4 Jednodušší instalace a údržba Bezpečnější a snazší instalace a údržba Systém Civic lze instalovat rychle, účinně a bezpečně. Montážníkům pomáhá snižovat dobu nutnou pro instalaci a tudíž zkracuje případná dopravní omezení na silnici. Svítidlo Civic, vyvinuté firmou Thorn, je adaptabilní svítidlo a to jak s ohledem na celkovou konstrukci tak i na jednotlivé konstrukční prvky. Zabudovaný rotační čep má 60 mm (max.) vstup k boční montáži na výložník a 76 mm (max.) vstup na dřík stožáru bez zvláštních přídavných zařízení pro rychlejší a bezpečnější instalaci Pro bezpečnější a účinnější údržbu je k přístupu k předřadníku shora třeba uvolnit jedinou sponu Paticové spoje jsou používány kdekoli je to možné, jelikož práce s nimi nevyžaduje nářadí U stožárů kloubově sklopných kde je svítidlo nakloněno až v úhlu 90, lze předřadník k tělesu upevnit šroubem (dodává se rovněž se svítidlem) Předřadník lze vyjmout jednou rukou. Není potřeba žádné nářadí. Díky lehké konstrukci lze svítidla snadno přepravovat a manipulovat s nimi Svítidlo je upevněno dvěma šrouby s bezpečnostními maticemi s cílem zamezit jeho otáčení v průběhu dlouhodobého používání Masivní, rychle odepínací svorky zajišťují okamžitý a snadný přístup k předřadníku i ke zdroji Svítidlo se dodává s předřadníkem, což usnadňuje jeho montáž, odstraňuje možnost chybné instalace a zkracuje její čas Systém Civic má samočistící tvar, což brání akumulaci prachu a zkracuje dobu čištění na minimum Díky krytí IP66 jsou všechny součástky chráněny proti prachu a vlhkosti, což zajišťuje dlouhou životnost a méně náročnou údržbu Verze třídy I jsou pro větší bezpečnost plně uzemněné Nastavení světelného zdroje se výměnou zdroje či předřadníku nenaruší a původní výkon je zachován

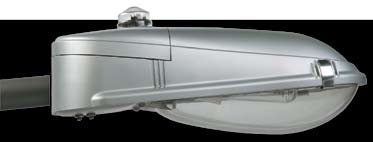

5 Podrobnosti o řadě Civic Světelné zdroje Civic W HST (ST) vysokotlaké sodíkové výbojky. Patice: E27/ W HIT-CE (MT) halogenidová výbojka. Patice: E27/40 125W HME (QE) vysokotlaká rtuťová výbojka. Patice: E27 57W TC-TEL (FSMH) kompaktní zářivka. Patice: Gx24q W HIT-CE (MT) CosmoWhite. Patice: PGZ12 Světelné zdroje Civic W HST (ST) vysokotlaké sodíkové výbojky. Patice: E W HIT-CE (MT) halogenidová výbojka. Patice: E40 250W HME (QE) vysokotlaká rtuťová výbojka. Patice: E40 140W HIT-CE (MT) CosmoWhite. Patice: PGZ12 Materiály/povrchová úprava Těleso, kryt, čep: pod tlakem litý práškově barvený hliník v barvě RAL9006 Kryt: UV stabilizovaný polykarbonát či tvrzené sklo Reflektor: eloxovaný velmi čistý hliník Deska předřadníku: polypropylén Těsnění krytu: neoprén Šrouby: nerez ocel Spony: nerez ocel Instalace/montáž Zabudovaný rotační čep k instalaci bez nářadí je upevněn 2 šrouby s bezpečnostními maticemi. Montáž na výložník: Ø 34/42/49/60 x 120mm dlouhý čep. Bez možnosti náklonu. Montáž na dřík stožáru: Ø 60/76 x 80mm dlouhý čep. Náklon o 5. Kabelová průchodka pro kabel o Ø 8mm - 13mm. Přístup ke světelnému zdroji bez nářadí po otevření krytu pomocí 2 svorek z nerez oceli. Přístup k předřadníku bez nářadí po otevření krytu pomocí 1 svorky z nerez oceli. Předřadník lze vymontovat jednou rukou, není třeba žádné nářadí. Všechny spoje jsou paticového typu s pružinou. Dodáváno již připravené k instalaci i s předřadníkem, vše v jediné krabici (bez světelného zdroje). Normy Vyrobeno v souladu s normou EN El. předmět třídy I El. předmět třídy II IK08 (Sklo) IK10 (polykarbonátový kryt) Krytí IP Dva šrouby a matice na rotačním čepu umožňují udržet původní pozici po mnoho let. Zabudovaný rotační čep umožňuje boční montáž na výložník v rozmezí mm a montáž na dřík sloupu v rozmezí mm. 2. &3. Jednoduché a masivní svorky z nerez oceli umožňují bezpečné otevírání i zavírání tělesa a přístup ke zdroji. 4. Masivní svorka z nerez oceli umožňuje přístup k předřadníku bez použití nářadí. 7. &8. Předřadník lze vyjmout jednou rukou. Není potřeba žádné nářadí. 9. Velký výběr předřadníků třídy I či třídy II s možností stmívání. Různé možnosti použití systému řízení. (předřadníky z leva: Telea, CosmoPolis, Elektronický stmívatelný.) 10. Svítidla Civic jsou dodávána &11. s objímkou Nema (nelze pro český trh) nebo kompletní mini fotobuňkou 5. Kryt zůstane po otevření upevněn na tělese. 6. Odpojení bez použití nářadí - větší bezpečnost a jednoduchost

6 cd/1000 lm Max. hmotnost a max. návětrná plocha u Velikosti 1: 8,6 kg a 0,065 m 2 Civic Velikost 1 Zdroj: 150W HST Imax: 440 cd/klm Pokyny pro objednání Světelné zdroje se objednávají samostatně. Civic velikost 1, standardní vyzařovací charakteristika Kódy SAP Mini fotobuňka El. Ploché Vypouklý Vypouklý Předřadník Třída Napětí Popis Kód Ilcos Patice Hmotnost sklo polykarbonát Ploché sklo polykarbonát Konvenční II 230 CIVIC 50/70W HID ST E CIVIC 70W HID ST/MT (CE) E CIVIC 100W HID ST/MT (CE) E CIVIC 150W HID ST/MT (CE) E40 8, CIVIC 125W HME QE E27 8, Konvenční II 230 CIVIC 70W/BP HST ST E s redukcí výkonu CIVIC 100W/BP HST ST E CIVIC 150W/BP HST ST E40 8, Elektronický I CIVIC 70W HST DGE ST E27 7, CIVIC 100W HST DGE ST E40 7, CIVIC 150W HST DGE ST E CIVIC 70W HIT DGE MT (CE) E27 7, CIVIC 100W HIT DGE MT (CE) E40 7, CIVIC 150W HIT DGE MT (CE) E CIVIC 60W CPO-TW MT (CE) PGZ CIVIC 140W CPO-TW MT (CE) PGZ12 7, CIVIC 57W TC-TEL FSMH Gx24q II CIVIC 70W HST DGE ST E27 7, CIVIC 100W HST DGE ST E40 7, CIVIC 150W HST DGE ST E CIVIC 70W HIT DGE MT (CE) E27 7, CIVIC 100W HIT DGE MT (CE) E40 7, CIVIC 150W HIT DGE MT (CE) E CIVIC 60W CPO-TW MT (CE) PGZ CIVIC 140W CPO-TW MT (CE) PGZ12 7, CIVIC 57W TC-TEL FSMH Gx24q Elektronický II CIVIC 70W/BP HST DGE ST E27 7, stmívatelný CIVIC 100W/BP HST DGE ST E40 7, CIVIC 150W/BP HST DGE ST E Verze odolná vůči vandalismu V rámci boje proti vandalskému zacházení s veřejným osvětlením vyvinula společnost Thorn pravidla pro označení vandal proof (odolné vůči vandalismu). Svítidla jsou vystaveny sérii náročných testů, jež byly připraveny ve spolupráci s externí laboratoří zabývající se bezpečnostními systémy. Nálepku vandal proof pak obdrží jen takové výrobky, které fungují i po těchto testech bez ohledu na fyzické poškození. K těmto testům patří: střelba broky z pušky ráže 4,5 mm ze vzdálenosti 5 metrů střelba 15g ocelových kuliček z praku na vzdálenost 5 metrů Opakované údery kladivem na osvětlenou část svítidla Vibrační test na 5-metrovém stožáru s cílem napodobit opakované otřesy svítidla Pokusy poškrábat svítidlo kapesním nožem a poškodit zapalovačem Mezi rysy svítidla Civic zaměřené na zvýšení odolnosti vůči vandalismu patří: Zpevněné uzavírací svorky zajištěné speciálními šrouby Šrouby na upevnění čepu s pojistnou maticí, které je nutno povolovat oběma rukama Civic Velikost 1 pro obytné oblasti a verze odolná vůči vandalismu s mělkým polykarbonátovým krytem El. Odolné vůči vandalům Předřadník Třída Napětí Popis Kód ilcos Patice Hmotnost Kódy SAP Mini fotobuňka Mini fotobuňka Elektronický I CIVIC 70W HST DGE ST E27 7, CIVIC 70W HIT DGE MT (CE) E27 7, CIVIC 60W CPO-TW MT (CE) PGZ CIVIC 57W TC-TEL FSMH Gx24q Přehled označení světelných zdrojů: HID - HST a HIT-CE, HST DGE - HST světel. zdroje s elektronickými předřadníky, CPO-TW - CosmoPolis světel. zdroje s elektronickými předřadníky (bílé), BP - s redukcí výkonu, PC - polykarbonát 6

7 765 cd/1000 lm T A Max. hmotnost a max. návětrná plocha u Velikosti 2: 12,3 kg a 0,094 m 2 Civic Velikost 2 Zdroj: 250W HST Imax: 430 cd/klm Pokyny pro objednání Světelné zdroje se objednávají samostatně. Civic Velikost 2 SAP kódy El. Vypouklý Předřadník Třída Napětí Popis Kód Ilcos Patice Hmotnost Ploché sklo polykarbonát Konvenční II 230 CIVIC 150W HID ST/MT (CE) E CIVIC 250W HID ST/MT (CE) E40 12, CIVIC 250W HME QE E40 12, Konvenční II 230 CIVIC 150W/BP HST ST E s redukcí výkonu CIVIC 250W/BP HST ST E40 12, Elektronický I CIVIC 150W HST DGE ST E CIVIC 250W HST-DGE ST E40 11, CIVIC 150W HIT DGE MT (CE) E CIVIC 250W HIT-DGE MT (CE) E40 11, CIVIC 140W CPO-TW MT (CE) PGZ II CIVIC 150W HST DGE ST E CIVIC 250W HST-DGE ST E40 11, CIVIC 150W HIT DGE MT (CE) E CIVIC 250W HIT-DGE MT (CE) E40 11, CIVIC 140W CPO-TW MT (CE) PGZ Elektronický I CIVIC 150W/BP HST DGE ST E40 10, stmívatelný CIVIC 250W/BP HST DGE ST E40 11, II CIVIC 150W/BP HST DGE ST E40 10, CIVIC 250W/BP HST DGE ST E40 11, Civic se systémem řízení osvětlení Telea Společnost Thorn Lighting rozšiřuje systémem Telea svou nabídku ovládání osvětlení. Obsahuje integrované ovladače Powerline (PL) či Radio Frequency (RF) k přenosu dat a kontrole různých konvenčních (s ovladačem LSC Switch Dim PL) a elektronických (s ovladači LET Step Dim PL, LDC Stepless Dim PL či LDRF Stepless Dim RF) předřadníkových verzí. Informace o dostupnosti jednotlivých verzí naleznete v objednávkovém přehledu. Varianty Civic+Telea tedy umožňují co nejlepší ovládání jednotlivých světelných zdrojů z centrálního pracoviště bez nutnosti instalace složitého softwaru či důkladného školení personálu. To je největší výhoda pro správce budov a zařízení, kteří chtějí získat optimální osvětlení pro různé druhy prostředí. Civic+Telea je vyspělý kontrolní a monitorovací systém pro venkovní osvětlení, který zaručuje nízkou spotřebu energie a jednoduchou údržbu, proveditelnou snadno, flexibilně a bezpečně. Civic velikost 1 a 2 plus ovládání osvětlení Telea Kódy SAP - el. třída / verze krytů Třída I Ploché Vypouklý Ploché Vypouklý Velikost Předřadník Telea Napětí Popis Kód Ilcos Patice Hmotnost sklo polykarbonát sklo polykarbonát 1 Konvenční stmívatelný LSC 230 CIVIC 70W/LSC HST ST E CIVIC 100W/LSC HST ST E CIVIC 150W/LSC HST ST E Elektronický stmívatelný LET CIVIC 70W/LET HST ST E27 7, LDC CIVIC 100W/LDC HST ST E CIVIC 150W/LDC HST ST E40 7, CIVIC 100W/LDC HIT-CE MT (CE) E CIVIC 150W/LDC HIT-CE MT (CE) E40 7, LDRF CIVIC 100W/LDRF HST ST E40 7, CIVIC 150W/LDRF HST ST E CIVIC 100W/LDRF HIT-CE MT (CE) E40 7, CIVIC 150W/LDRF HIT-CE MT (CE) E Konvenční stmívatelný LSC 230 CIVIC 150W/LSC HST ST E CIVIC 250W/LSC HST ST E40 12, Elektronický stmívatelný LET CIVIC 150W/LET HST ST E LDC CIVIC 100W/LDC HST ST E40 9, CIVIC 150W/LDC HST ST E40 10, CIVIC 100W/LDC HIT-CE MT (CE) E40 9, CIVIC 150W/LDC HIT-CE MT (CE) E40 10, LDRF CIVIC 100W/LDRF HST ST E40 9, CIVIC 150W/LDRF HST ST E40 10, CIVIC 100W/LDRF HIT-CE MT (CE) E40 9, CIVIC 150W/LDRF HIT-CE MT (CE) E40 10, LSC - k provozu, ovládání a HST 70W nebo 100W nebo 150W LET - k provozu, ovládání a HST 70W nebo 150W LDRF - k provozu, ovládání a stmívání až na 35% HST 100W nebo 150W k provozu, ovládání a stmívání až na 60% HIT-CE 100W nebo 150W LDC - k provozu, ovládání a stmívání až na 35% HST 100W či 150W k provozu, ovládání a stmívání až na 60% HIT-CE 100W nebo 150W PC - Polykarbonát 7

8 Lighting people and places Kontaktní údaje: Thorn Lighting CS spol. s.r.o. Na Březince 6/ Praha 5 Tel.: Fax: thorn@thornlight.cz Thorn Lighting CS spol. s.r.o. Pellicova Brno Tel.: Fax: thorn.brno@thornlight.cz Thorn Lighting CS spol. s.r.o. Sokola Tůmy Ostrava Tel.: Fax: thorn.ostrava@thornlight.cz Společnost Thorn Lighting Limited neustále vyvíjí a vylepšuje své produkty. Veškeré popisy, ilustrace, výkresy a specifikace v této publikaci představují pouze všeobecné údaje a nejsou součástí žádné smlouvy. Společnost si vyhrazuje právo měnit specifikace bez předchozího upozornění či veřejného prohlášení. Veškeré zboží dodávané společností je dodáváno v souladu se všeobecnými prodejními podmínkami společnosti, jejich kopie je k dispozici na vyžádání. Publikace č. 366 (CZ) Vytištěno v Anglii 07/07 SAP code:
