Akva Vita Průtokový ohřívač vody

Rozměr: px
Začít zobrazení ze stránky:

Download "Akva Vita Průtokový ohřívač vody"

Transkript

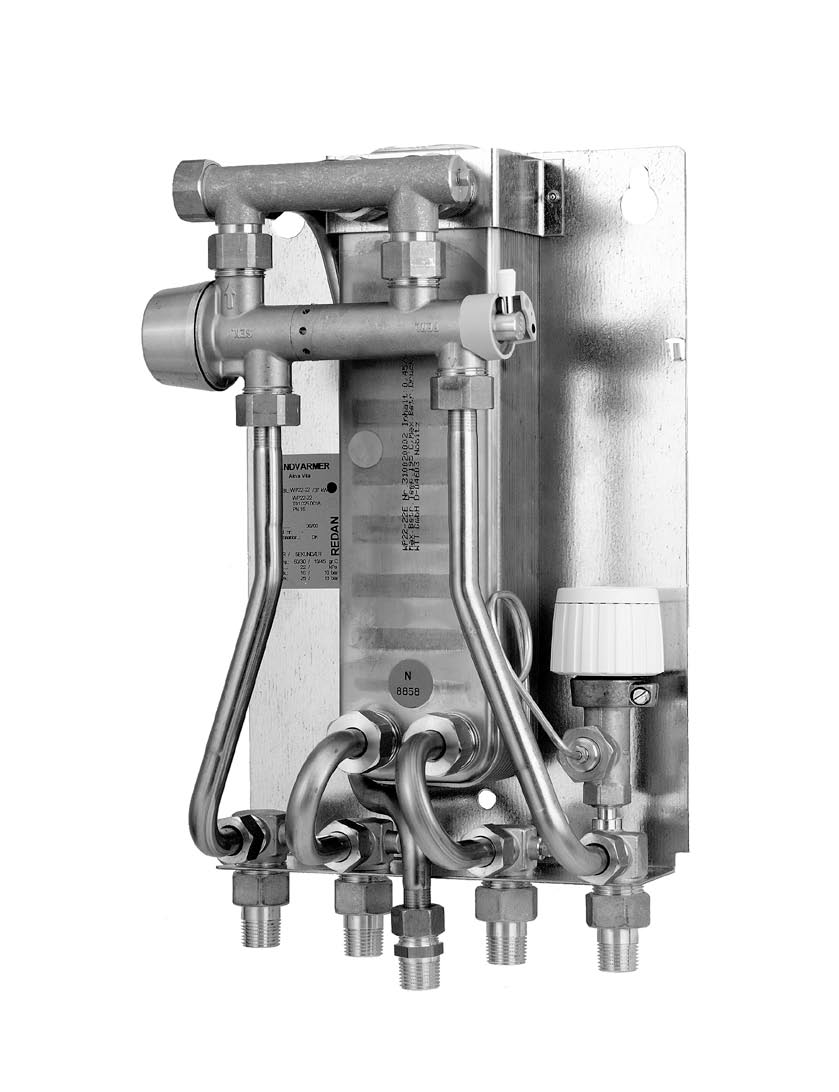

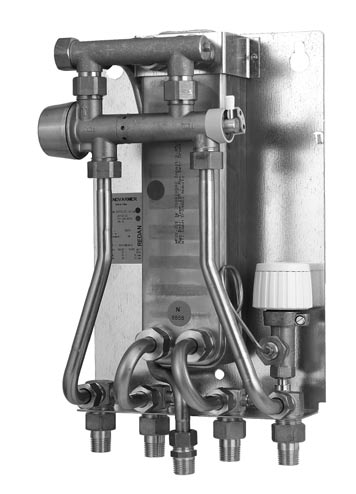

1 Akva Vita Průtokový ohřívač vody Akva Vita Obsah Akva Vita... 1 Obsah... 1 Bezpečnostní instrukce... 2 Způsob dodání... 2 Transport a skladování... 2 Montáž... 3 Připojení potrubí... 4 Elektrické připojení... 4 Plnění, zahájení provozu... 4 Regulace... 5 Údržba... 7 Odstraňování závad v rozvodu TUV... 8 DH-SMT/PL VI.KR.T1.48 Danfoss 11/2006 1

2 Bezpečnostní instrukce Následující bezpečnostní instrukce se vztahují na standardní typ ohřívače Akva Vita. Speciální verze ohřívačů vody je možné dodat na základě objednávky. Z důvodu zabránění možnosti poranění osob nebo poškození zařízení je bezpodmínečně nutné si pečlivě prostudovat následující bezpečnostní instrukce. Nutnou montáž, uvedení do provozu a údržbu mohou provádět pouze kvalifikovaní a pověření pracovníci. Dodržujte instrukce dané výrobcem nebo provozovatelem dané soustavy. Nevyužitá připojení a uzavírací ventily a kohouty musí být zaslepené zátkou. Zátky mohou odstraňovat pouze autorizovaní servisní technici. Upozornění týkají se vysokého tlaku a teploty Maximální teplota média, které ohřívačem protéká je 120 C. Maximální provozní tlak v ohřívači je 16 barů. Nezapomeňte nainstalovat systém kontroly přípustných hodnot teploty a tlaku. Nebezpečí, možného poranění osob nebo poškození zařízení, při překročení povolených provozních parametrů významně roste. Ohřívač vody je nutné vybavit bezpečnostními ventily. Varování týkající se horkého povrchu Povrch ohřívače vody se zahřívá na vysokou teplotu a hrozí tak nebezpečí popálení kůže. Při pohybu v blízkosti provozovaného zařízení buďte velice opatrní. Varování na případné vady vzniklé přepravou Před tím, než budete ohřívač vody instalovat se přesvědčte, že nebyl během přepravy nijak poškozen. Hladina hluku 55 db Odolnost proti korozi Všechny komponenty včetně potrubí jsou vyrobené z nerezové oceli a mosazi. Způsob dodání Ohřívač vody Akva Vita je ve standardní verzi dodáván s pláštěm vyrobeným z nerezové oceli. Další volitelné příslušenství ohřívače vody: - bez pláště, - zpětný ventil a bezpečnostní ventil Transport a skladování Jestliže je ohřívač vody před montáží uložen ve skladu nebo v jiné místnosti, zajistěte, aby tato místnost byla dostatečně vytápěná a suchá. Ohřívač vody během přepravy na místo instalace doporučujeme zvedat za speciální pásky, které naleznete ve spodní části (v blízkosti nosné konstrukce ohřívače). 2 VI.KR.T1.48 Danfoss 11/2006 DH-SMT/PL

3 Montáž Ohřívač vody může instalovat a zapojovat pouze autorizovaný servisní technik. Instalace musí být provedena ve shodě s místní legislativou a příslušnými normami. Z důvodu snadné montáže a provádění údržby je nutné ponechat kolem ohřívače vody odpovídající volný prostor. Před instalací ohřívače vody Akva Vita je nutné dobře vyčistit a vypláchnout všechna potrubí a připojení. Z důvodu vibrací během přepravy je nutné před vlastní instalací zkontrolovat a případně dotáhnout všechny spoje. Instalace studené vody (SV) Do systému přívodu studené vody vždy doporučujeme instalovat jak zpětný tak i bezpečnostní ventil. Instalace bezpečnostního ventilu musí být vždy v souladu s místně platnou legislativou. Zároveň doporučujeme použití sítko s co možná nejmenšími oky. Standardní dodávka Ohřívač vody je ve standardní verzi vybaven funkcí obtoku, ale je zároveň připraven pro použití cirkulace TUV. Přepnutí na cirkulaci TUV je z konstrukčního hlediska možné bez použití dalších komponentů. Změna ze systému s obtokem na systém s cirkulací - Povolte matku (1) a vyjměte záslepku, - Demontujte kónický šroub (2) (4mm), - Povolte a přeinstalujte kapilární trubici spolu se spojovací maticí z pozice 3 na pozici 2, - Přeinstalujte kónický šroub z pozice 2 (4mm) na objímku na pozici 3, - Spojte systém cirkulace TUV s trubkou ohřívače vody-pozice 4 - nezapomeňte do systému cirkulace TUV instalovat také čerpadlo a zpětný ventil. Čerpadlo musí čerpat vodu směrem k ohřívači vody. DH-SMT/PL VI.KR.T1.48 Danfoss 11/2006 3

4 Připojení potrubí Vnitřní instalace a instalace potrubí soustavy centrálního zásobování teplem* musí být provedena přírubou nebo závitovým spojem. Připojení: 1 Studená voda (SV) 2 Teplá užitková voda (TUV) 3 Cirkulace TUV 4 Centrálního zásobování teplem (CZT)- přívod 5 Centrálního zásobování teplem (CZT) - odvod 6 Vypouštěcí trubka bezpečnostního ventilu - volitelné příslušenství Připojovací rozměry: CZT + TUV + SV: Cirkulace TUV: R ½ (vnější závit) R ½ (vnější závit) * Centrální zásobování tepla (CZT) - V následujícím textu je CZT definováno jako zdroj tepla předávacích stanic. Za primární zdroj tepla připojených předávacích stanic je ovšem možné považovat i jiné zdroje, jako jsou např. plynové nebo olejové kotle (boilery) nebo solární vytápění. Z tohoto důvodu je možné Danfoss předávací stanice Redan využít v množství aplikacích s různými zdroji energie a to v závislosti na místních provozních podmínkách. Z důvodu zjednodušení jsem se rozhodli dále používat jako jediný zdroj tepla CZT. Elektrické připojení Tato stanice nevyžaduje připojení do elektrické sítě a ani nepotřebuje být uzemněná. Plnění, zahájení provozu Před instalací ohřívače Akva Vita je nutné dobře vyčistit a vypláchnout všechna potrubí a připojení. Před zahájením provozu zkontrolujte: - zda všechna potrubí jsou zapojená ve shodě se schématem zapojení, - vypouštěcí ventily jsou zavřené, - závitové a přírubové spoje jsou pevně utažené. Výměník tepla je nutné plnit vodou pozvolně takovým způsobem, aby se provozního tlaku dosáhlo postupně. Po naplnění je nutné otevřít vypouštěcí ventily a zkontrolovat správnou funkci výměníku (například teplotu, tlak, tepelnou roztažnost, netěsnosti). Jestliže výměník tepla pracuje podle požadavků, tak je možné ho začít normálně používat. Všechny ohřívače vody a výměníky tepla společnosti Danfoss jsou před dodáním na trh tlakově přezkoušeny. 4 VI.KR.T1.48 Danfoss 11/2006 DH-SMT/PL

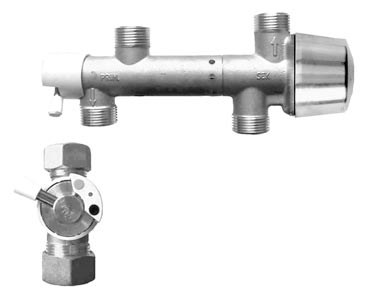

5 Regulace 1. Regulace teploty TUV Teplota TUV je regulována pomocí proporcionálního ventilu- PM regulátoru. Regulace se provádí otočením páčky směrem k červené (horká) nebo modré (studená) značce. Teplota TUV musí být při normálním provozu (7-8 l/min) nastavena na C. Teplota nesmí nikdy překročit 55 C, aby ve výměníku tepla nedocházelo k usazování vodního kamene. Jestliže není možné nastavit teplotu na hodnoty podle výše uvedeného návodu, doporučujeme změnit standardní nastavení regulátoru. Regulátor PM Regulátor PM může pracovat ve třech základních režimech: - Vysokém, - Standardním tovární nastavení, - Nízkém. Přibližné nastavení PM regulátoru je závislé na teplotě dodávané vody z soustavy centrálního zásobovaní teplem a hodnotě p: Teplota dodávané Využitelný diferenční tlak p (bar) vody ( C) > nízký nízký standardní nízký standardní standardní nízký vysoký vysoký > 90* standardní vysoký vysoký * Je-li teplota vody soustavy CZT větší než 90 C, tak doporučujeme instalovat další termostatický regulátor, který bude s PM regulátorem pracovat v sérii a tím bude zabezpečená konstantní teplota spotřebovávané TUV. Změny nastavení: - vymontujte páčku pomocí přiloženého nástrčkového klíče, - demontujte plastovou krytku, - páčku namontujte zpět a otočte ji směrem: - 1 otáčku ve směru chodu hodinových ručiček vysoký, - 1 otáčku proti směru chodu hodinových ručiček nízký, - plastovou krytku a páčku namontujte zpět. DH-SMT/PL VI.KR.T1.48 Danfoss 11/2006 5

6 Standardní varianta s obtokem Ohřívač vody je vybaven obtokovým termostatem Danfoss FJVR, který v případě odběru TUV zajišťuje okamžitou dodávku horké vody. Doporučujeme nastavit termostat na hodnotu 3. Jestliže teplota vody roste příliš pomalu, bude potřeba nastavit termostat na vyšší stupeň, ale nikdy na vyšší stupeň než 4. Varianta s cirkulací (volitelná) Jestliže je ohřívač vody Akva Vita v budově napojen na cirkulační systém TUV, tak termostat FJVR řídí teplotu cirkulované vody. Tím je zajištěno, že horká voda je okamžitě k dispozici bez prodlevy a tím i bez zbytečného plýtvání vodou. Doporučujeme nastavit termostat na hodnotu 2-2,5. Jestliže je cirkulační čerpadlo vypnuté, tak je nutné zároveň vypnout i termostat. Jestliže byl ohřívač vody Akva Vita dodán ve variantě s obtokem, je nutné ho na použití s cirkulací přeinstalovat způsobem, který je popsán na straně 3. Přibližné hodnoty nastavení termostatu: I = 10 C 1 = 20 C 2 = 30 C 3 = 40 C 4 = 45 C I = 50 C (maximální teplota) 2. Bezpečnostní ventil (volitelné příslušenství) Úkolem bezpečnostního ventilu je chránit ohřívač vody před překročení povoleného tlaku. Výpustná trubice bezpečnostního ventilu nesmí být zavřená. Konec výpustné trubice bezpečnostního ventilu musí být umístěn viditelně tak, aby bylo možné sledovat vodu odkapávající z bezpečnostního ventilu. Každých 6 měsíců doporučujeme zkontrolovat funkčnost bezpečnostního ventilu tak, že hlavici ventilu otočíte vyznačeným směrem. 3. Filtry (Nejsou součástí dodávky) Filtry je nutné pravidelně čistit od usazenin. Tuto činnost může provádět pouze autorizovaný pracovník a to ve shodě s návodem výrobce a v závislosti na provozních podmínkách. 6 VI.KR.T1.48 Danfoss 11/2006 DH-SMT/PL

7 Údržba Aby ohřívač vody pracoval stále se správnými provozními parametry, je nutné ho pravidelně kontrolovat a provádět na něm údržbu. Frekvence údržby a jednotlivých servisních prohlídek je nutné plánovat podle podmínek specifikovanými výrobcem a místní příslušnou legislativou. Přesto by servisní prohlídka a případná údržba měla proběhnout minimálně 2x do roka, nejlépe před začátkem a po skončení topné sezóny. Vedle kontroly funkčnosti stanice zároveň doporučujeme zkontrolovat, zda následující provozní parametry jsou ve shodě se zadanými parametry výrobce zařízení a místní příslušnou legislativou: - těsnost, - správné teploty v distribuční síti, - stabilní vstupní a vratné teploty soustavy CZT, - správné chlazení přívodu CZT, - teplota TUV (požadovaná teplota musí být ve shodě s místní příslušnou legislativou), - pokles tlaku ve filtračním systému a systému úpravy vody (filtry, odkalovače, apod.), - pokles tlaku ve výměníku tepla (primární a sekundární okruh každého jednotlivého výměníku). Provozovatel ohřívače vody musí sledovat výše zmíněné parametry a provést písemný zápis o provedené servisní prohlídce. Servisní prohlídky prováděné autorizovaným pracovníkem bývají důkladnější (komplexnější) než prohlídky prováděné jednotlivými uživateli a intervaly mezi jednotlivými prohlídkami jsou zároveň delší. DH-SMT/PL VI.KR.T1.48 Danfoss 11/2006 7

8 Odstraňování závad v rozvodu TUV Porucha/závada Možná příčina Odstranění Všeobecně: Pracuje PM regulátor správně? Všeobecně: Jsou provozní podmínky dostatečné? PM regulátor netěsní: Voda uniká přes Allenův šroub ve střední části regulátoru PM. Příliš malé množství TUV. Příliš malé množství TUV, teplota TUV příliš nízká, teplota TUV kolísá. Primární vratná teplota vody je při nulové spotřebě (stand-by) příliš vysoká, výměník tepla je studený Primární vratná teplota vody je při nulové spotřebě (stand-by) příliš vysoká, výměník je horký Primární vratná teplota je při spotřebě příliš vysoká. Připojovací místa PM regulátoru nesedí s připojovacími místy ohřívače. Jestliže je spotřeba vody normální (teplota není důležitá), znamená to, že PM regulátor pracuje správně. Stanice potřebuje na vstupu minimální teplotu primární vody (CZT) 60 C a minimální diferenční tlak během provozu ve shodě s datovým listem Akva Vita. Jeden ze dvou O-kroužků je poškozený (funkce PM regulátoru není ovlivněna). Jestliže je na vstupu SV instalován zpětný ventil (tj. v rozvodu SV nebo ve vodoměru SV), tak je nutné mezi zpětný ventil a výměník TUV instalovat bezpečnostní ventil. Membrána PM regulátoru je poškozená. PM regulátor je nastaven nesprávně. Sítko v primárním přívodu je zanesené. Zpětný ventil v termostatické baterii je porouchaný (teplota vypouštěné TUV je nižší než TUV dodaná z ohřívače). Zpětný ventil v cirkulaci je porouchaný (zpětná trubka cirkulace se během vypouštění TUV ochlazuje). Usazený vodní kámen uvnitř výměníku tepla dodávky TUV (Δt primárního okruhu (CZT) je příliš nízký během odběru TUV). V regulátoru PM jsou přítomné nečistoty. Průtok SV je příliš velký (velký průměr přívodní trubky, vysoký tlak SV), celkově maximálně litrů za minutu. Obtokový termostat je porouchaný nebo nesprávně nastavený. PM regulátor je znečištěn (písek, okuje, apod.). Regulátor nezavírá. Vedle toho se často ozývá hluk tekoucí vody. Usazený vodní kámen uvnitř výměníku tepla pro dodávku TUV. Zvláště obvyklé v těch případech, kdy se vymění PM regulátor ve starých stanicích. Pokuste se nalézt příčinu poruchy v jiné části instalace (viz dole) Kontaktujte dodavatele horké vody do soustavy CZT. Vyměňte PM regulátor (použijte nové těsnění). PM regulátor nebo membránu vyměňte. Nastavení, viz kapitola Regulace. Sítko vyčistěte. Zpětný ventil vyčistěte nebo vyměňte. Zpětný ventil vyčistěte nebo vyměňte. Vyměňte deskový výměník. Čištění, viz návod PM regulátoru. Snížení přívodu SV. Vyměňte nebo správně nastavte obtokový termostat. Páčkou několikrát zahýbejte mezi červenou a modrou značkou, ve stejném okamžiku otevřete několikrát výtok TUV. Vyčistěte PM regulátor. Vyměňte deskový výměník. Povolte šrouby Allen a pootočte PM regulátorem o VI.KR.T1.48 Danfoss 11/2006 DH-SMT/PL

9 DH-SMT/PL VI.KR.T1.48 Danfoss 11/2006 9

10 10 VI.KR.T1.48 Danfoss 11/2006 DH-SMT/PL
