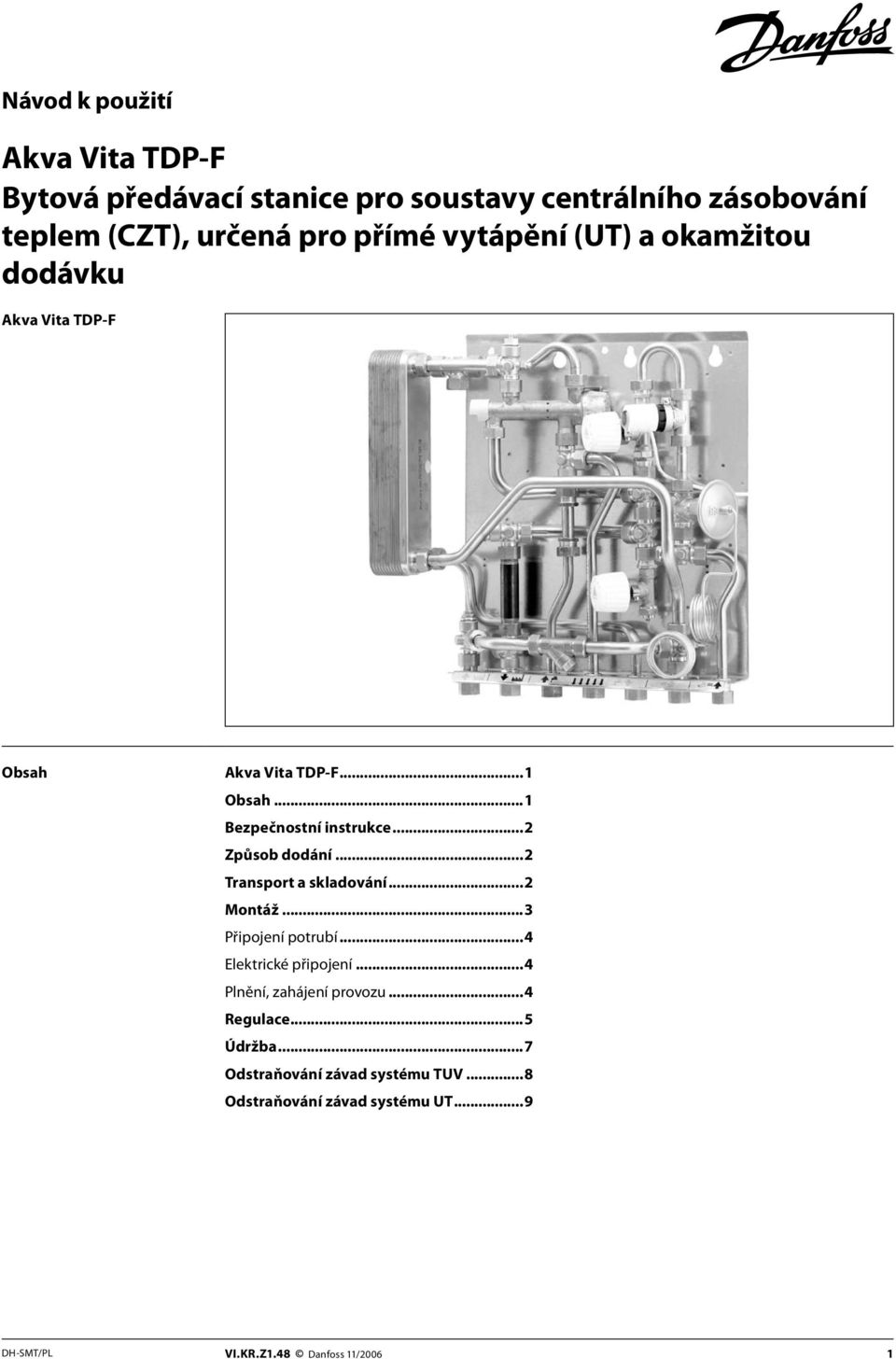

1 Akva Vita TDP-F Bytová předávací stanice pro soustavy centrálního zásobování teplem (CZT), určená pro přímé vytápění (UT) a okamžitou dodávku Akva Vita TDP-F Obsah Akva Vita TDP-F...1 Obsah...1 Bezpečnostní instrukce...2 Způsob dodání...2 Transport a skladování...2 Montáž...3 Připojení potrubí...4 Elektrické připojení...4 Plnění, zahájení provozu...4 Regulace...5 Údržba...7 Odstraňování závad systému TUV...8 Odstraňování závad systému UT...9 DH-SMT/PL VI.KR.Z1.48 Danfoss 11/2006 1

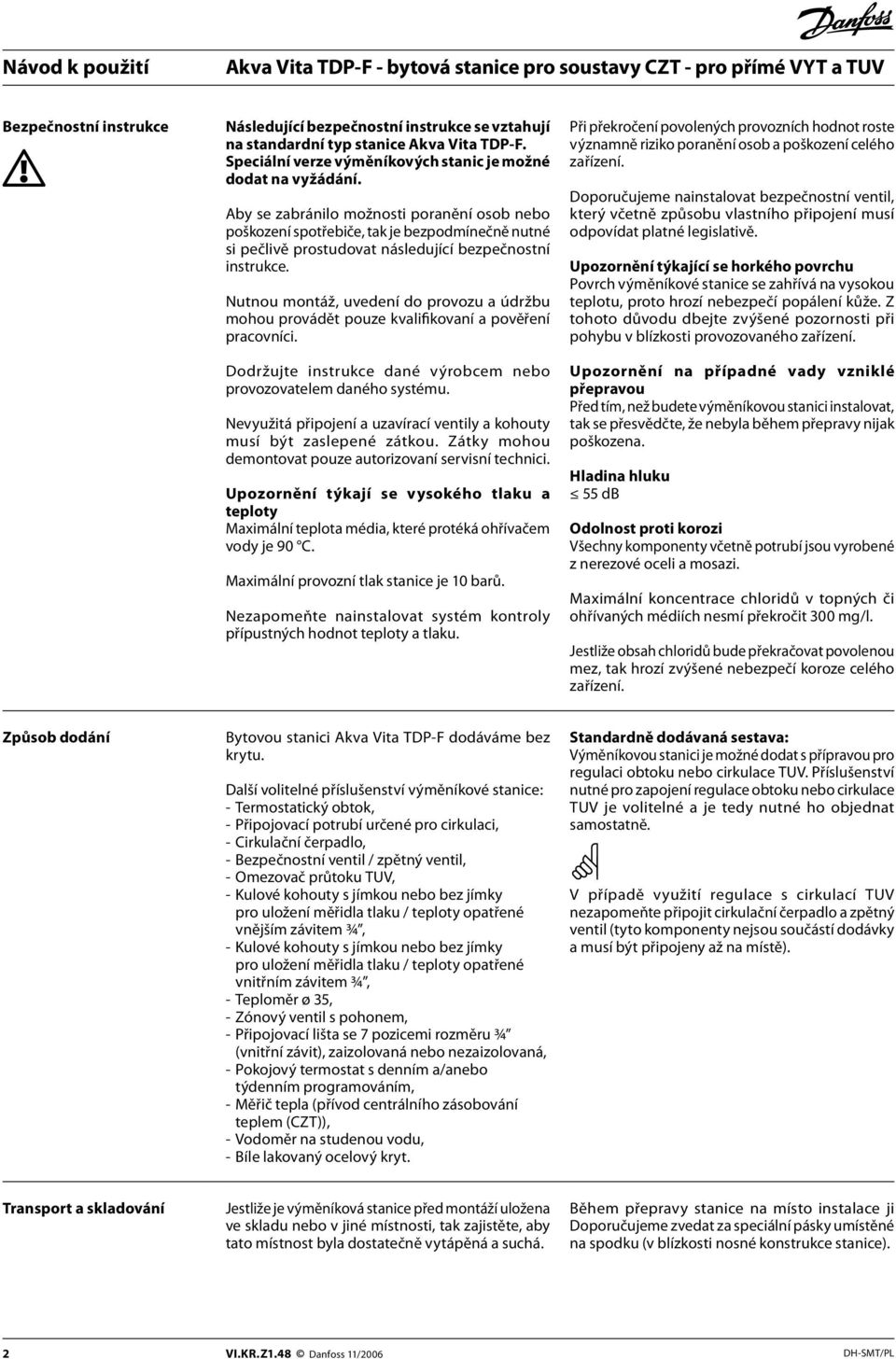

2 Bezpečnostní instrukce Následující bezpečnostní instrukce se vztahují na standardní typ stanice Akva Vita TDP-F. Speciální verze výměníkových stanic je možné dodat na vyžádání. Aby se zabránilo možnosti poranění osob nebo poškození spotřebiče, tak je bezpodmínečně nutné si pečlivě prostudovat následující bezpečnostní instrukce. Nutnou montáž, uvedení do provozu a údržbu mohou provádět pouze kvalifikovaní a pověření pracovníci. Dodržujte instrukce dané výrobcem nebo provozovatelem daného systému. Nevyužitá připojení a uzavírací ventily a kohouty musí být zaslepené zátkou. Zátky mohou demontovat pouze autorizovaní servisní technici. Upozornění týkají se vysokého tlaku a teploty Maximální teplota média, které protéká ohřívačem vody je 90 C. Maximální provozní tlak stanice je 10 barů. Nezapomeňte nainstalovat systém kontroly přípustných hodnot teploty a tlaku. Při překročení povolených provozních hodnot roste významně riziko poranění osob a poškození celého zařízení. Doporučujeme nainstalovat bezpečnostní ventil, který včetně způsobu vlastního připojení musí odpovídat platné legislativě. Upozornění týkající se horkého povrchu Povrch výměníkové stanice se zahřívá na vysokou teplotu, proto hrozí nebezpečí popálení kůže. Z tohoto důvodu dbejte zvýšené pozornosti při pohybu v blízkosti provozovaného zařízení. Upozornění na případné vady vzniklé přepravou Před tím, než budete výměníkovou stanici instalovat, tak se přesvědčte, že nebyla během přepravy nijak poškozena. Hladina hluku 55 db Odolnost proti korozi Všechny komponenty včetně potrubí jsou vyrobené z nerezové oceli a mosazi. Maximální koncentrace chloridů v topných či ohřívaných médiích nesmí překročit 300 mg/l. Jestliže obsah chloridů bude překračovat povolenou mez, tak hrozí zvýšené nebezpečí koroze celého zařízení. Způsob dodání Bytovou stanici Akva Vita TDP-F dodáváme bez krytu. Další volitelné příslušenství výměníkové stanice: - Termostatický obtok, - Připojovací potrubí určené pro cirkulaci, - Cirkulační čerpadlo, - Bezpečnostní ventil / zpětný ventil, - Omezovač průtoku TUV, - Kulové kohouty s jímkou nebo bez jímky pro uložení měřidla tlaku / teploty opatřené vnějším závitem ¾, - Kulové kohouty s jímkou nebo bez jímky pro uložení měřidla tlaku / teploty opatřené vnitřním závitem ¾, - Teploměr ø 35, - Zónový ventil s pohonem, - Připojovací lišta se 7 pozicemi rozměru ¾ (vnitřní závit), zaizolovaná nebo nezaizolovaná, - Pokojový termostat s denním a/anebo týdenním programováním, - Měřič tepla (přívod centrálního zásobování teplem (CZT)), - Vodoměr na studenou vodu, - Bíle lakovaný ocelový kryt. Standardně dodávaná sestava: Výměníkovou stanici je možné dodat s přípravou pro regulaci obtoku nebo cirkulace TUV. Příslušenství nutné pro zapojení regulace obtoku nebo cirkulace TUV je volitelné a je tedy nutné ho objednat samostatně. V případě využití regulace s cirkulací TUV nezapomeňte připojit cirkulační čerpadlo a zpětný ventil (tyto komponenty nejsou součástí dodávky a musí být připojeny až na místě). Transport a skladování Jestliže je výměníková stanice před montáží uložena ve skladu nebo v jiné místnosti, tak zajistěte, aby tato místnost byla dostatečně vytápěná a suchá. Během přepravy stanice na místo instalace ji Doporučujeme zvedat za speciální pásky umístěné na spodku (v blízkosti nosné konstrukce stanice). 2 VI.KR.Z1.48 Danfoss 11/2006 DH-SMT/PL

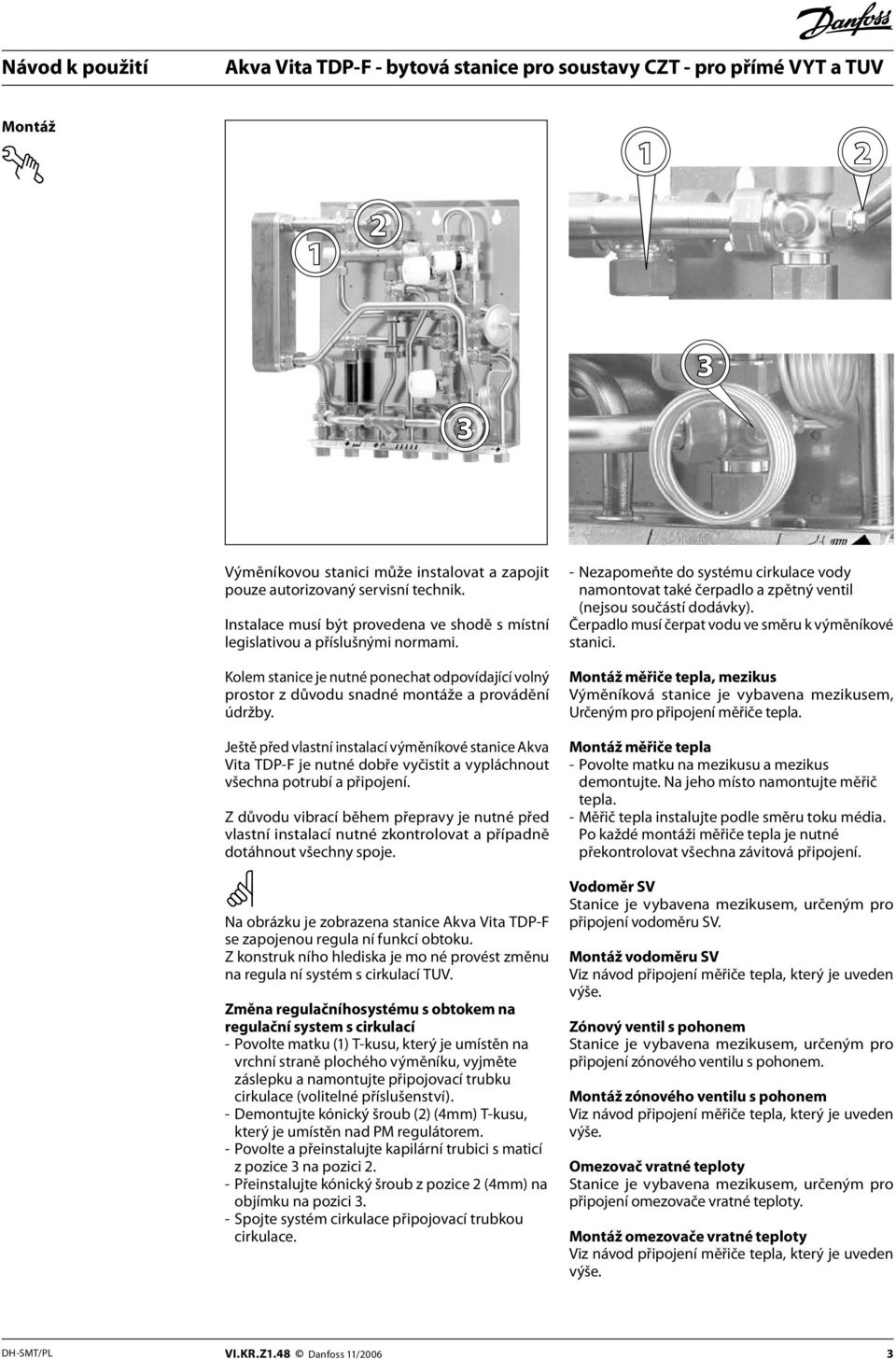

3 Montáž Výměníkovou stanici může instalovat a zapojit pouze autorizovaný servisní technik. Instalace musí být provedena ve shodě s místní legislativou a příslušnými normami. Kolem stanice je nutné ponechat odpovídající volný prostor z důvodu snadné montáže a provádění údržby. Ještě před vlastní instalací výměníkové stanice Akva Vita TDP-F je nutné dobře vyčistit a vypláchnout všechna potrubí a připojení. Z důvodu vibrací během přepravy je nutné před vlastní instalací nutné zkontrolovat a případně dotáhnout všechny spoje. Na obrázku je zobrazena stanice Akva Vita TDP-F se zapojenou regula ní funkcí obtoku. Z konstruk ního hlediska je mo né provést změnu na regula ní systém s cirkulací TUV. Změna regulačníhosystému s obtokem na regulační system s cirkulací - Povolte matku (1) T-kusu, který je umístěn na vrchní straně plochého výměníku, vyjměte záslepku a namontujte připojovací trubku cirkulace (volitelné příslušenství). - Demontujte kónický šroub (2) (4mm) T-kusu, který je umístěn nad PM regulátorem. - Povolte a přeinstalujte kapilární trubici s maticí z pozice 3 na pozici 2. - Přeinstalujte kónický šroub z pozice 2 (4mm) na objímku na pozici 3. - Spojte systém cirkulace připojovací trubkou cirkulace. - Nezapomeňte do systému cirkulace vody namontovat také čerpadlo a zpětný ventil (nejsou součástí dodávky). Čerpadlo musí čerpat vodu ve směru k výměníkové stanici. Montáž měřiče tepla, mezikus Výměníková stanice je vybavena mezikusem, Určeným pro připojení měřiče tepla. Montáž měřiče tepla - Povolte matku na mezikusu a mezikus demontujte. Na jeho místo namontujte měřič tepla. - Měřič tepla instalujte podle směru toku média. Po každé montáži měřiče tepla je nutné překontrolovat všechna závitová připojení. Vodoměr SV Stanice je vybavena mezikusem, určeným pro připojení vodoměru SV. Montáž vodoměru SV Viz návod připojení měřiče tepla, který je uveden výše. Zónový ventil s pohonem Stanice je vybavena mezikusem, určeným pro připojení zónového ventilu s pohonem. Montáž zónového ventilu s pohonem Viz návod připojení měřiče tepla, který je uveden výše. Omezovač vratné teploty Stanice je vybavena mezikusem, určeným pro připojení omezovače vratné teploty. Montáž omezovače vratné teploty Viz návod připojení měřiče tepla, který je uveden výše. DH-SMT/PL VI.KR.Z1.48 Danfoss 11/2006 3

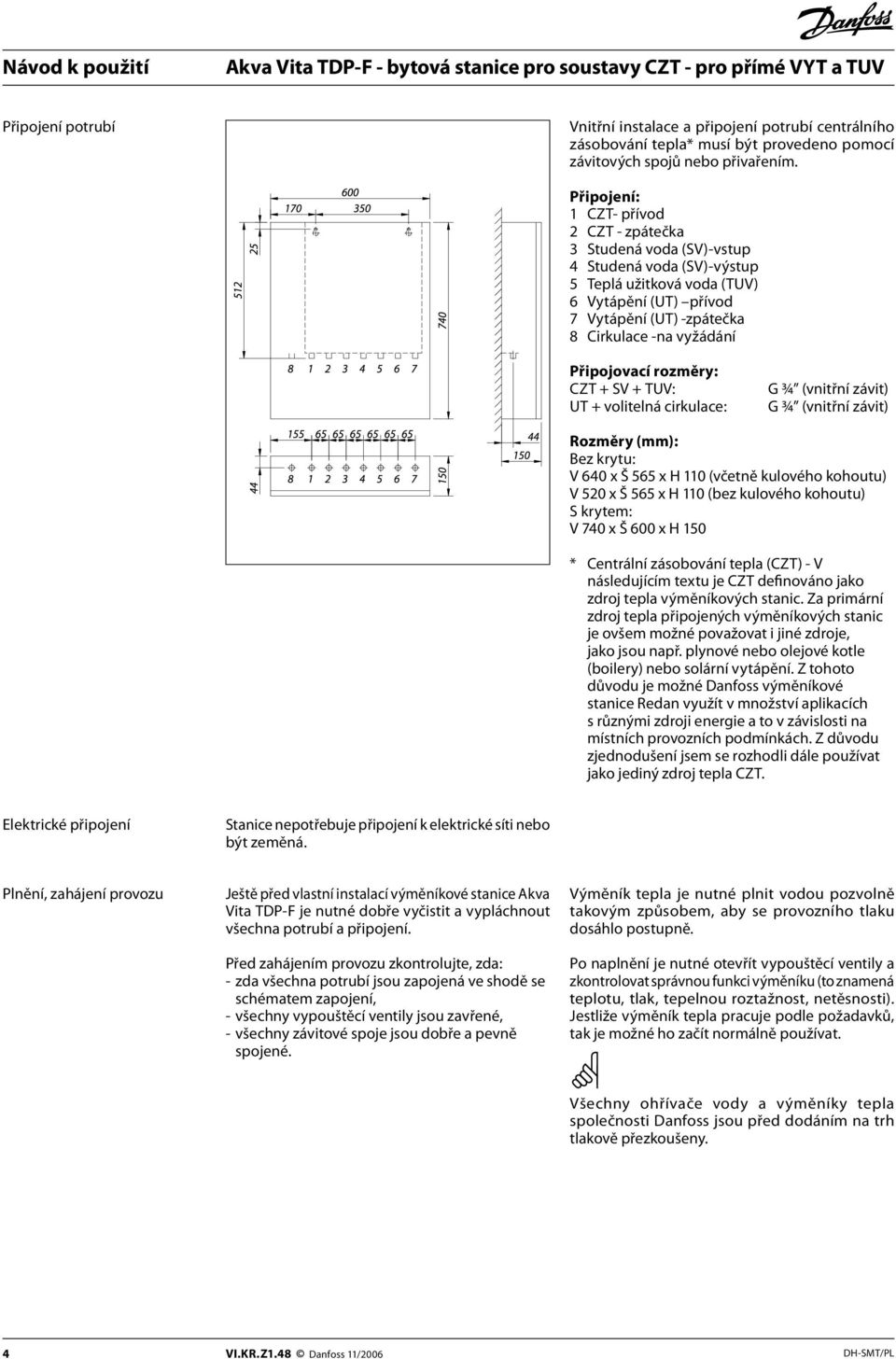

4 Připojení potrubí Vnitřní instalace a připojení potrubí centrálního zásobování tepla* musí být provedeno pomocí závitových spojů nebo přivařením. Připojení: 1 CZT- přívod 2 CZT - zpátečka 3 Studená voda (SV)-vstup 4 Studená voda (SV)-výstup 5 Teplá užitková voda (TUV) 6 Vytápění (UT) přívod 7 Vytápění (UT) -zpátečka 8 Cirkulace -na vyžádání Připojovací rozměry: CZT + SV + TUV: UT + volitelná cirkulace: G ¾ (vnitřní závit) G ¾ (vnitřní závit) Rozměry (mm): Bez krytu: V 640 x Š 565 x H 110 (včetně kulového kohoutu) V 520 x Š 565 x H 110 (bez kulového kohoutu) S krytem: V 740 x Š 600 x H 150 * Centrální zásobování tepla (CZT) - V následujícím textu je CZT definováno jako zdroj tepla výměníkových stanic. Za primární zdroj tepla připojených výměníkových stanic je ovšem možné považovat i jiné zdroje, jako jsou např. plynové nebo olejové kotle (boilery) nebo solární vytápění. Z tohoto důvodu je možné Danfoss výměníkové stanice Redan využít v množství aplikacích s různými zdroji energie a to v závislosti na místních provozních podmínkách. Z důvodu zjednodušení jsem se rozhodli dále používat jako jediný zdroj tepla CZT. Elektrické připojení Stanice nepotřebuje připojení k elektrické síti nebo být zeměná. Plnění, zahájení provozu Ještě před vlastní instalací výměníkové stanice Akva Vita TDP-F je nutné dobře vyčistit a vypláchnout všechna potrubí a připojení. Před zahájením provozu zkontrolujte, zda: - zda všechna potrubí jsou zapojená ve shodě se schématem zapojení, - všechny vypouštěcí ventily jsou zavřené, - všechny závitové spoje jsou dobře a pevně spojené. Výměník tepla je nutné plnit vodou pozvolně takovým způsobem, aby se provozního tlaku dosáhlo postupně. Po naplnění je nutné otevřít vypouštěcí ventily a zkontrolovat správnou funkci výměníku (to znamená teplotu, tlak, tepelnou roztažnost, netěsnosti). Jestliže výměník tepla pracuje podle požadavků, tak je možné ho začít normálně používat. Všechny ohřívače vody a výměníky tepla společnosti Danfoss jsou před dodáním na trh tlakově přezkoušeny. 4 VI.KR.Z1.48 Danfoss 11/2006 DH-SMT/PL

5 Regulace 1. Regulátor diferenčního tlaku Regulátor diferenčního tlaku snižuje kolísání tlaku v síti CZT na minimum a zajišťuje tak pro výměníkovou stanici stabilní provozní tlak. Požadovaná teplota místnosti je regulována pomocí radiátorového termostatu (konstantní celoroční nastavení). Doporučujeme, aby všechny radiátory ve všech místnostech byly alespoň minimálně otevřené. Výměníkovou stanici je možné dle požadavku zákazníka vybavit regulátorem diferenčního tlaku (dp) typu TD200 nebo AVPL. TD200 Regulátor diferenčního tlaku je přednastaven ji ve výrobním závodě a toto nastavení se nesmí následně měnit. AVPL Regulátor AVPL musí být montován do vratného potrubí. Regulátor diferenčního tlaku (dp) je možné nastavit na libovolnou hodnotu diferenčního tlaku v rozsahu 5 kpa a 25 kpa (0,05 bar a 0,25 bar). Regulátor diferenčního tlaku (dp) je přednastaven na hodnotu 10 kpa (0,1 bar) a toto nastavení lze kdykoliv později změnit. 2. Regulace teploty UT Teplota v domě je regulována pomocí radiátorových termostatů. Další příslušenství stanice Akva Vita TDP-F, které je možné dodat je elektronický programovatelný pokojový termostat a zónový ventil s pohonem. V takovém případěje teplota v místnosti regulována pomocí pokojového termostatu a radiátorových termostatů. Mějte napaměti, že pokojový termostat udržuje teplotu v celém bytě podle nastavených parametrů místností. Pro získání dalších informací si pročtěte zároveň další instrukce o údržbě určené pro pokojový termostat. Doporučujeme vám, abyste se vyvarovali stavu, kdy termostaty na některých radiátorech budou zcela otevřeny a na některých zcela uzavřeny. Vyšší teplota v horní části radiátoru a nižší teplota v dolní části radiátoru signalizuje správný chod systému. Pro udržení správné teploty a vytvoření příjemného prostředí v bytě doporučujeme byt čas od času vyvětrat. 3. Omezovač teploty zpátečky CZT Volitelné příslušenství výměníkové stanice je montováno podle požadavků dodavatele dálkového tepla. Omezovač teploty zpátečky je nutné nastavit maximálně na takovou teplotu, kterou umožňuje místní legislativa. Přibližné hodnoty nastavení termostatu: I = 10 C 1 = 20 C 2 = 30 C 3 = 40 C 4 = 45 C I = 50 C (maximální teplota) Aby bylo zajištěno dostatečné ohlazování a správná funkce systému, tak vratná teplota UT (teploměr na sekundární vratné větvi) musí být nižší než je hodnota nastavená na omezovači. DH-SMT/PL VI.KR.Z1.48 Danfoss 11/2006 5

6 4. Regulace teploty TUV Teplota TUV je regulována pomocí proporcionálního ventilu- PM regulátoru. Regulace teploty TUV se provádí otočením páčky směrem k červené (horká) nebo modré (studená) značce. Teplota musí být při normálním provozu (7-8 l/min) nastavena na C. Teplota nesmí nikdy překročit 55 C, aby ve výměníku tepla nedocházelo k usazování vodního kamene. Jestliže není možné nastavit teplotu na hodnoty podle doporučení uvedených výše, tak doporučujeme změnit standardní nastavení regulátoru. Regulátor PM Regulátor PM může pracovat ve třech základních režimech: - Vysokém - Standardním - tovární nastavení - Nízkém Přibližné nastavení PM regulátoru je závislé na teplotě dodávané vody ze systému dálkového topení a hodonotě Δp: Teplota dodávané Využitelný diverenční tlak Δp (bar) vody ( C): > nízký nízký standardní nízký standardní standardní nízký vysoký vysoký Změny nastavení: - vymontujte páčku pomocí přiloženého klíče Allen, - demontujte plastovou krytku, - páčku namontujte zpět a otočte ji směrem: - 1 otáčku ve směru chodu hodinových ručiček vysoký, - 1 otáčku proti směru chodu hodinových ručiček nízký, - plastovou krytku a páčku namontujte zpět. 6 VI.KR.Z1.48 Danfoss 11/2006 DH-SMT/PL

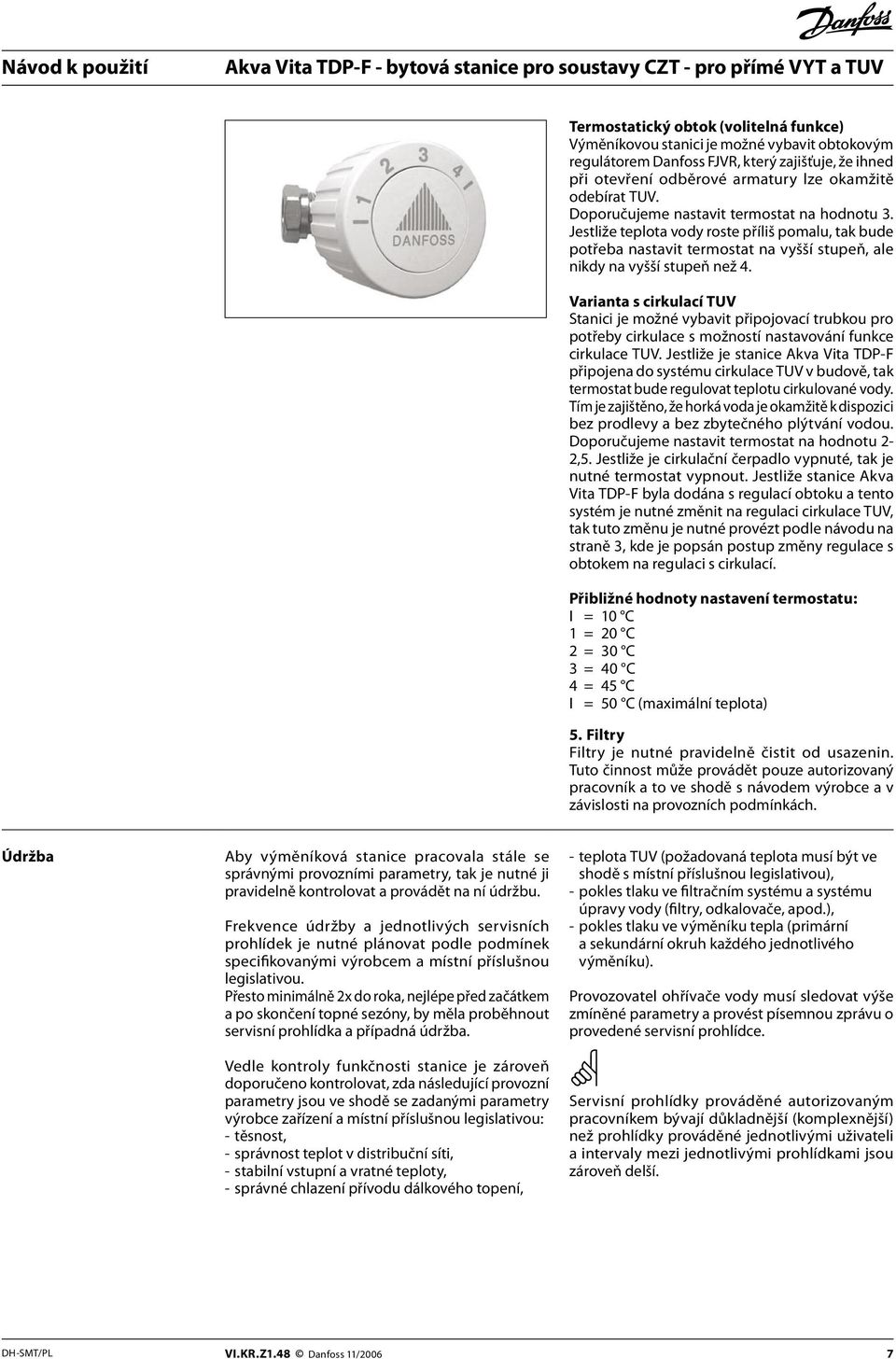

7 Termostatický obtok (volitelná funkce) Výměníkovou stanici je možné vybavit obtokovým regulátorem Danfoss FJVR, který zajišťuje, že ihned při otevření odběrové armatury lze okamžitě odebírat TUV. Doporučujeme nastavit termostat na hodnotu 3. Jestliže teplota vody roste příliš pomalu, tak bude potřeba nastavit termostat na vyšší stupeň, ale nikdy na vyšší stupeň než 4. Varianta s cirkulací TUV Stanici je možné vybavit připojovací trubkou pro potřeby cirkulace s možností nastavování funkce cirkulace TUV. Jestliže je stanice Akva Vita TDP-F připojena do systému cirkulace TUV v budově, tak termostat bude regulovat teplotu cirkulované vody. Tím je zajištěno, že horká voda je okamžitě k dispozici bez prodlevy a bez zbytečného plýtvání vodou. Doporučujeme nastavit termostat na hodnotu 2-2,5. Jestliže je cirkulační čerpadlo vypnuté, tak je nutné termostat vypnout. Jestliže stanice Akva Vita TDP-F byla dodána s regulací obtoku a tento systém je nutné změnit na regulaci cirkulace TUV, tak tuto změnu je nutné provézt podle návodu na straně 3, kde je popsán postup změny regulace s obtokem na regulaci s cirkulací. Přibližné hodnoty nastavení termostatu: I = 10 C 1 = 20 C 2 = 30 C 3 = 40 C 4 = 45 C I = 50 C (maximální teplota) 5. Filtry Filtry je nutné pravidelně čistit od usazenin. Tuto činnost může provádět pouze autorizovaný pracovník a to ve shodě s návodem výrobce a v závislosti na provozních podmínkách. Údržba Aby výměníková stanice pracovala stále se správnými provozními parametry, tak je nutné ji pravidelně kontrolovat a provádět na ní údržbu. Frekvence údržby a jednotlivých servisních prohlídek je nutné plánovat podle podmínek specifikovanými výrobcem a místní příslušnou legislativou. Přesto minimálně 2x do roka, nejlépe před začátkem a po skončení topné sezóny, by měla proběhnout servisní prohlídka a případná údržba. Vedle kontroly funkčnosti stanice je zároveň doporučeno kontrolovat, zda následující provozní parametry jsou ve shodě se zadanými parametry výrobce zařízení a místní příslušnou legislativou: - těsnost, - správnost teplot v distribuční síti, - stabilní vstupní a vratné teploty, - správné chlazení přívodu dálkového topení, - teplota TUV (požadovaná teplota musí být ve shodě s místní příslušnou legislativou), - pokles tlaku ve filtračním systému a systému úpravy vody (filtry, odkalovače, apod.), - pokles tlaku ve výměníku tepla (primární a sekundární okruh každého jednotlivého výměníku). Provozovatel ohřívače vody musí sledovat výše zmíněné parametry a provést písemnou zprávu o provedené servisní prohlídce. Servisní prohlídky prováděné autorizovaným pracovníkem bývají důkladnější (komplexnější) než prohlídky prováděné jednotlivými uživateli a intervaly mezi jednotlivými prohlídkami jsou zároveň delší. DH-SMT/PL VI.KR.Z1.48 Danfoss 11/2006 7

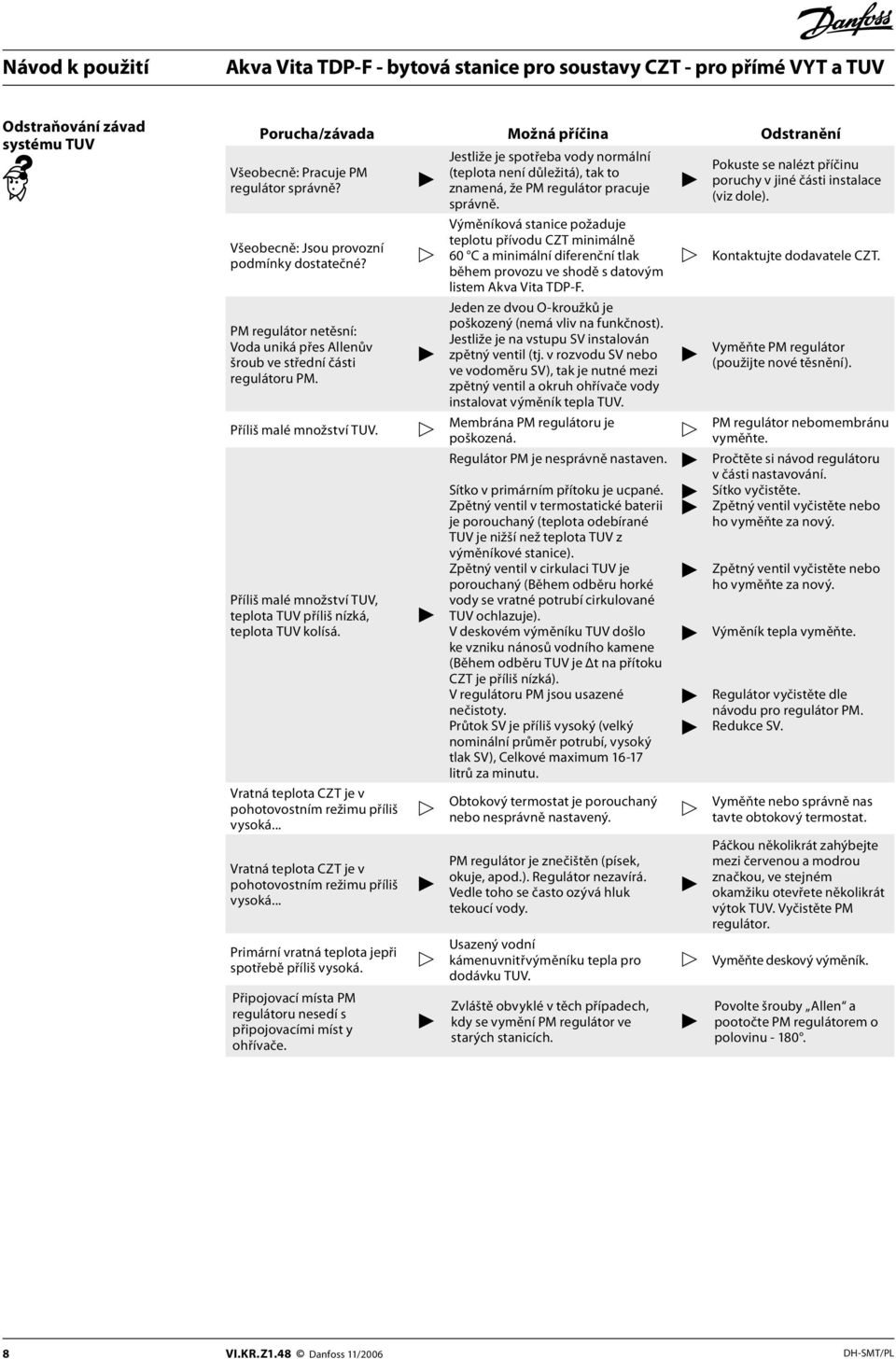

8 Odstraňování závad systému TUV Porucha/závada Možná příčina Odstranění Všeobecně: Pracuje PM regulátor správně? Všeobecně: Jsou provozní podmínky dostatečné? PM regulátor netěsní: Voda uniká přes Allenův šroub ve střední části regulátoru PM. Příliš malé množství TUV. Příliš malé množství TUV, teplota TUV příliš nízká, teplota TUV kolísá. Vratná teplota CZT je v pohotovostním režimu příliš vysoká... Vratná teplota CZT je v pohotovostním režimu příliš vysoká... Primární vratná teplota jepři spotřebě příliš vysoká. Připojovací místa PM regulátoru nesedí s připojovacími míst y ohřívače. Jestliže je spotřeba vody normální (teplota není důležitá), tak to znamená, že PM regulátor pracuje správně. Výměníková stanice požaduje teplotu přívodu CZT minimálně 60 C a minimální diferenční tlak během provozu ve shodě s datovým listem Akva Vita TDP-F. Jeden ze dvou O-kroužků je poškozený (nemá vliv na funkčnost). Jestliže je na vstupu SV instalován zpětný ventil (tj. v rozvodu SV nebo ve vodoměru SV), tak je nutné mezi zpětný ventil a okruh ohřívače vody instalovat výměník tepla TUV. Membrána PM regulátoru je poškozená. Regulátor PM je nesprávně nastaven. Sítko v primárním přítoku je ucpané. Zpětný ventil v termostatické baterii je porouchaný (teplota odebírané TUV je nižší než teplota TUV z výměníkové stanice). Zpětný ventil v cirkulaci TUV je porouchaný (Během odběru horké vody se vratné potrubí cirkulované TUV ochlazuje). V deskovém výměníku TUV došlo ke vzniku nánosů vodního kamene (Během odběru TUV je Δt na přítoku CZT je příliš nízká). V regulátoru PM jsou usazené nečistoty. Průtok SV je příliš vysoký (velký nominální průměr potrubí, vysoký tlak SV), Celkové maximum litrů za minutu. Obtokový termostat je porouchaný nebo nesprávně nastavený. PM regulátor je znečištěn (písek, okuje, apod.). Regulátor nezavírá. Vedle toho se často ozývá hluk tekoucí vody. Usazený vodní kámenuvnitřvýměníku tepla pro dodávku TUV. Zvláště obvyklé v těch případech, kdy se vymění PM regulátor ve starých stanicích. Pokuste se nalézt příčinu poruchy v jiné části instalace (viz dole). Kontaktujte dodavatele CZT. Vyměňte PM regulátor (použijte nové těsnění). PM regulátor nebomembránu vyměňte. Pročtěte si návod regulátoru v části nastavování. Sítko vyčistěte. Zpětný ventil vyčistěte nebo ho vyměňte za nový. Zpětný ventil vyčistěte nebo ho vyměňte za nový. Výměník tepla vyměňte. Regulátor vyčistěte dle návodu pro regulátor PM. Redukce SV. Vyměňte nebo správně nas tavte obtokový termostat. Páčkou několikrát zahýbejte mezi červenou a modrou značkou, ve stejném okamžiku otevřete několikrát výtok TUV. Vyčistěte PM regulátor. Vyměňte deskový výměník. Povolte šrouby Allen a pootočte PM regulátorem o polovinu VI.KR.Z1.48 Danfoss 11/2006 DH-SMT/PL

9 Odstraňování závad systému UT Jestliže se během provozování objeví nějaká porucha či nestabilita, tak je nutné ještě před hledáním a případným odstraňováním poruchy provést následující kontroly, zda: - do výměníkové stanice není přerušen přívod elektrické energie-napájení čerpadla a automatického regulátoru (týká se pouze stanic s pokojovým termostatem), - sítko v přívodní trubce CZT je čisté, - teplota přívodu CZT je na normální hodnotě (orientačně : v létěminimálně 60 C, v zimě minimálně 70 C), - diferenční tlak je stejný nebo vyšší než normální (místní) diferenční tlak v síti dálkového topenív případě nejistoty kontaktujte dodavatele dálkového topení, - zda je systém pod tlakem. Porucha/závada Možná příčina Odstranění Sítko je na straně CZT nebo UT Sítko/vstup vyčistěte. (radiátorový okruh) ucpané. Filtr v měřiči dálkového tepla je ucpaný. Regulátor diferenčního tlaku je porouchaný nebo špatně nastavený. Není teplo. Nerovnoměrná dodávka tepla. Dodávaná teplota je příliš nízká. Nedostatečné ochlazování. Pokojový termostat/pohon jsou porouchány-nebo v krytu zónového ventilu jsou přítomné nečistoty. V systému je přítomná vzduchová kapsa. V systému je přítomná vzduchová kapsa. Sítko je ucpané. Příliš malá otopová plocha/ příliš malý radiátor v poměru k vytápěnému prostoru. Nevhodné využití existující otopové plochy. Jedná se o jednotrubkový systém. Filtr vyčistěte (po dohodě s dodavatelem CZT). Zkontrolujte funkci regulátoru diferenčního tlaku-v případě potřeby vyčistěte sedlo ventilu. Překontrolujte činnost pokojového termostatu/ pohonu-v případě potřeby vyčistěte sedlo ventilu. Systém odvzdušněte. Systém odvzdušněte. Sítko/vstup vyčistěte. Zvětšete celkovou otopovou plochu. Ujistěte se, že je teplo rovnoměrně přenášeno na celou otopovou plochu. Doporučujeme vám, abyste se vyvarovali stavu, kdy termostaty na některých radiátorech budou zcela otevřeny a na některých zcela uzavřeny.vyšší teplota v horní části radiátoru a nižší teplota v dolní části radiátoru signalizuje správný chod systému. Při nastavování požadované úrovně komfortu je extrémně důležité zajistit co nejmenší průtok vody radiátorem. DH-SMT/PL VI.KR.Z1.48 Danfoss 11/2006 9
