1 Akva Lux TDP Bytová předávací stanice pro soustavy centrálního zásobování tepla určená pro přímé vytápění a přípravu teplé užitkové vody Akva Lux TDP Obsah Akva Lux TDP... 1 Obsah... 1 Bezpečnostní instrukce... 2 Způsob dodání... 2 Transport a skladování... 2 Montáž... 3 Připojení potrubí... 4 Elektrické připojení... 4 Plnění, zahájení provozu... 4 Regulace... 5 Údržba... 7 Odstraňování závad v rozvodu TUV... 8 Odstraňování závad v rozvodu VYT... 9 DH-SMT/PL VI.KR.N1.48 Danfoss 12/2006 1

2 Bezpečnostní instrukce Následující bezpečnostní instrukce se vztahují na standardní typ bytové stanice Akva Lux TDP. Speciální verze bytových předávacích stanic je možné dodat na základě objednávky. Z důvodu zabránění možnosti poranění osob nebo poškození zařízení je bezpodmínečně nutné si pečlivě prostudovat následující bezpečnostní instrukce. Nutnou montáž, uvedení do provozu a údržbu mohou provádět pouze kvalifikovaní a pověření pracovníci. Dodržujte instrukce dané výrobcem nebo provozovatelem dané soustavy. Nevyužitá připojení a uzavírací ventily a kohouty musí být zaslepené zátkou. Zátky mohou odstraňovat pouze autorizovaní servisní technici. Upozornění týkají se vysokého tlaku a teploty Maximální teplota média, které protéká bytovou předávací stanicí je 90 C. Maximální provozní tlak bytové stanice je 16 barů*. * S vestavěným zónovým ventilem 10 bar. Nezapomeňte nainstalovat systém kontroly přípustných hodnot teploty a tlaku. Při překročení povolených provozních parametrů roste významně nebezpečí vzniku možného poranění osob nebo poškození zařízení. Bytovou stanici je možné vybavit bezpečnostním ventilem, který musí být do soustavy instalován způsobem daným legislativou platnou v daném místě instalace. Varování týkající se horkého povrchu Povrch bytové předávací stanice se zahřívá na vysokou teplotu a hrozí tak nebezpečí popálení kůže. Při pohybu v blízkosti provozovaného zařízení buďte velice opatrní. Varování na případné vady vzniklé přepravou Před tím, než budete bytovou předávací stanici instalovat se přesvědčte, že nebyla během přepravy nijak poškozena. Hladina hluku 55 db Odolnost proti korozi Všechny komponenty včetně potrubí jsou vyrobené z nerezové oceli a mosazi. Maximální koncentrace chloridů v topných či ohřívaných médiích nesmí překročit 300 mg/l. Jestliže obsah chloridů bude překračovat povolenou mez, hrozí zvýšené nebezpečí koroze celého zařízení. Způsob dodání Bytová předávací stanice Akva Lux TDP je ve standardní verzi dodávána bez krytu. Další volitelné příslušenství předávací stanice: - bezpečnostní ventil a zpětný ventil (SV), - připojovací mezikus a trubka, umožňující připojení vodoměru na SV, - termostatický obtok s omezovačem vratné teploty 10/50 C pro funkci obtoku (CZT), - připojovací trubka pro cirkulaci TUV s nastavitelným průtokem cirkulace, - elektronický programovatelný pokojový termostat, - zónový ventil s pohonem, - kulové kohouty, se všemi připojovacími o rozměru G ½ nebo G ¾, - měřič tepla (přívod CZT), - odvzdušňovací ventil (přívod CZT), - bíle lakovaný ocelový plášť. Standardně dodávaná sestava: Bytová předávací stanice je připravená pro regulací TUV s obtokem nebo pro regulaci TUV s cirkulací. Příslušenství potřebné pro zapojení s regulací TUV obtokem nebo cirkulací není součástí dodávky a je nutné ho objednat samostatně. V případě regulace TUV s cirkulací nezapomeňte připojit cirkulační čerpadlo a zpětný ventil (tyto komponenty nejsou součástí dodávky a musí být připojeny až na místě). Transport a skladování Jestliže je bytová předávací stanice před montáží uložena ve skladu nebo v jiné místnosti, zajistěte, aby tato místnost byla dostatečně vytápěná a suchá. Bytovou stanici během přepravy na místo instalace doporučujeme zvedat za speciální pásky, které naleznete ve spodní části (v blízkosti nosné konstrukce stanice). 2 VI.KR.N1.48 Danfoss 12/2006 DH-SMT/PL

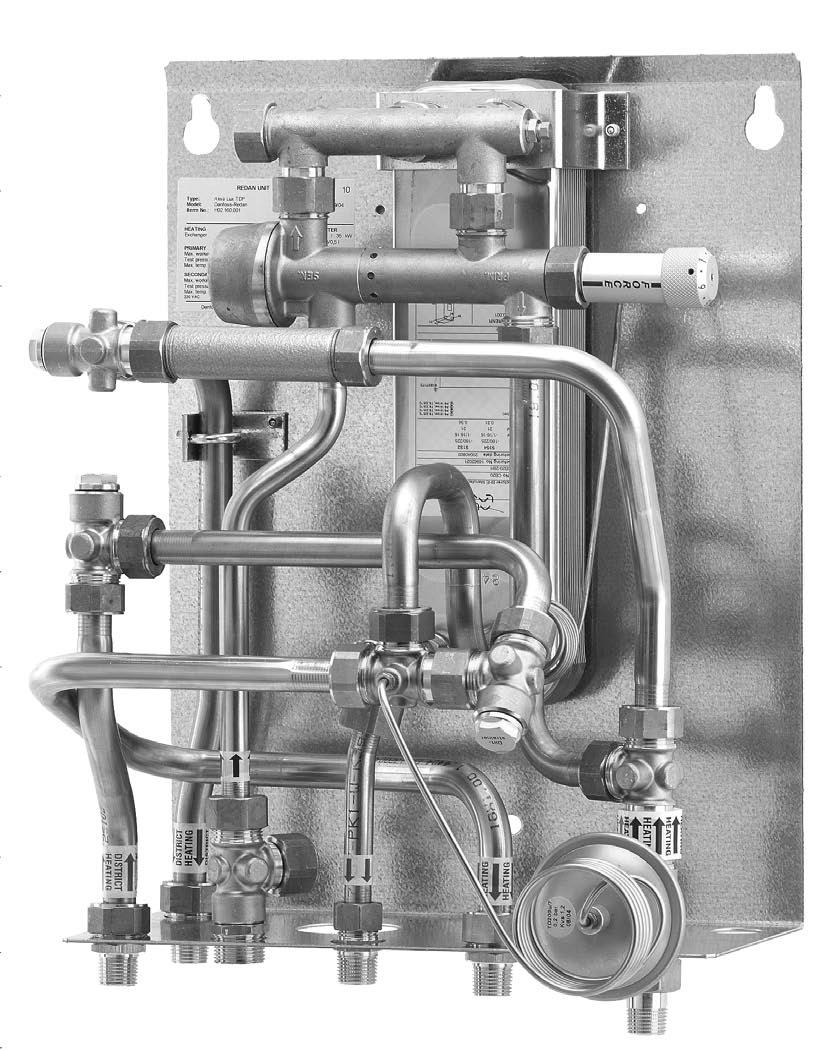

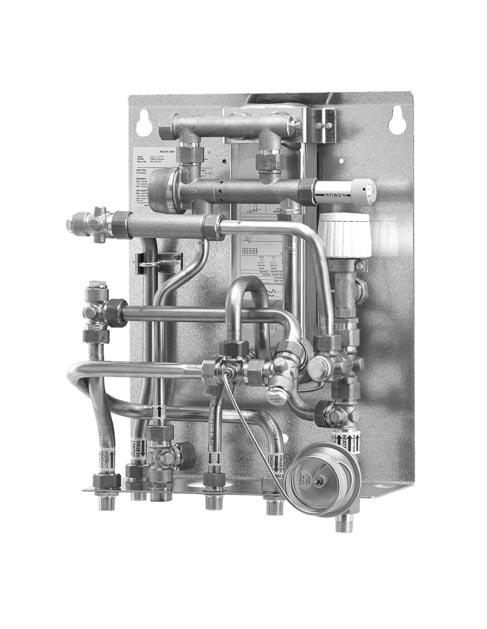

3 Montáž Bytovou předávací stanici může instalovat a zapojovat pouze autorizovaný servisní technik. Instalace musí být provedena ve shodě s místní legislativou a příslušnými normami. Z důvodu snadné montáže a provádění nutné údržby je nutné ponechat kolem stanice odpovídající volný prostor. Před instalací bytové předávací stanice Akva Lux TDP je nutné dobře vyčistit a propláchnout všechna potrubí a připojení. Z důvodu vibrací během přepravy je nutné před vlastní instalací zkontrolovat a případně dotáhnout všechny spoje. Na obrázku je zobrazená bytová stanice Akva Lux TDP s regulací obtoku. Z konstrukčního hlediska je k přepojení bytové stanice z obtokové funkce na cirkulační funkci potřeba přidat pouze jednu trubku s připojovacími armaturami. Změna funkce s obtokem na funkci s cirkulací - Na levé straně mosazné propojky, umístěné mezi PT C regulátorem a deskovým výměníkem tepla, povolte matku (1), vyjměte záslepku a připojte spojovací trubku cirkulace (příslušenství na objednávku). - Z pravé strany mosazné propojky, umístěné mezi regulátorem PT C a deskovým výměníkem tepla, demontujte kónický šroub (2) (4mm). - Povolte a přeinstalujte kapilární trubici spolu se spojovací maticí z pozice 3 (zadní strana T-kusu) do pozice 2. - Přeinstalujte kónický šroub z pozice 2 (4mm) na objímku na pozici 3. - Spojte systém cirkulace TUV s připojovací trubkou cirkulace. - Nezapomeňte do systému cirkulace TUV instalovat také čerpadlo a zpětný ventil (nejsou součástí dodávky). Čerpadlo musí čerpat vodu směrem k bytové předávací stanici. Montáž měřiče tepla, mezikus Předávací stanice je vybavena mezikusem, určeným pro připojení měřiče tepla. Montáž měřiče tepla - Povolte matku na mezikusu, mezikus demontujte a místo něj namontujte měřič tepla. - Měřič tepla instalujte podle směru toku média. Po každé montáži měřiče tepla je nutné překontrolovat všechna závitová připojení. Vodoměr na SV Bytovou předávací stanici je možné vybavit připojovací armaturou a trubkou pro připojení vodoměru na SV. Montáž vodoměru na SV Postupujte podle výše uvedeného návodu na montáž měřiče tepla. DH-SMT/PL VI.KR.N1.48 Danfoss 12/2006 3

4 Připojení potrubí Vnitřní instalace a připojení potrubí soustavy centrálního zásobování teplem* musí být provedena přírubou, závitovým spojem nebo navařením. Připojení: 1 Centrálního zásobování teplem (CZT)- přívod 2 Centrálního zásobování teplem (CZT) - odvod 3 Studená voda (SV) 4 Teplá užitková voda (TUV) 5 Vytápění (VYT) - přívod 6 Vytápění (VYT) - odvod 7 Cirkulace TUV - volitelná možnost 8 Studená voda (SV)** ** Je-li namontován vodoměr na SV: 3 SV-odtok 8 SV-přítok Připojovací rozměry: CZT+ SV+TUV+VYT: G ½ nebo G ¾ (vnější závit) Volitelná cirkulace TUV: G ½ (vnější závit) Rozměry (mm): Bez pláště: V x Š 360 x H 270 S pláštěm: V x Š 410 x H 320 * Centrální zásobování tepla (CZT) - V následujícím textu je CZT definováno jako zdroj tepla předávacích stanic. Za primární zdroj tepla připojených předávacích stanic je ovšem možné považovat i jiné zdroje, jako jsou např. plynové nebo olejové kotle (boilery) nebo solární vytápění. Z tohoto důvodu je možné Danfoss předávací stanice Redan využít v množství aplikacích s různými zdroji energie a to v závislosti na místních provozních podmínkách. Z důvodu zjednodušení jsem se rozhodli dále používat jako jediný zdroj tepla CZT. Elektrické připojení Tato stanice nevyžaduje připojení do elektrické sítě a zároveň není potřeba ji u uzemňovat. Plnění, zahájení provozu Před instalací bytové předávací stanice Akva Lux TDP je nutné dobře vyčistit a propláchnout všechna potrubí a připojení. Před zahájením provozu zkontrolujte: - zda všechna potrubí jsou zapojená ve shodě se schématem zapojení, - vypouštěcí ventily jsou zavřené, - závitové a přírubové spoje jsou pevně utažené. Výměník tepla je nutné plnit vodou pozvolně takovým způsobem, aby se provozního tlaku dosáhlo postupně. Po naplnění je nutné otevřít vypouštěcí ventily a zkontrolovat správnou funkci výměníku (například teplotu, tlak, tepelnou roztažnost, netěsnosti). Jestliže výměník tepla pracuje podle požadavků, tak je možné ho začít normálně používat. Všechny ohřívače vody a výměníky tepla společnosti Danfoss jsou před dodáním na trh tlakově přezkoušeny. 4 VI.KR.N1.48 Danfoss 12/2006 DH-SMT/PL

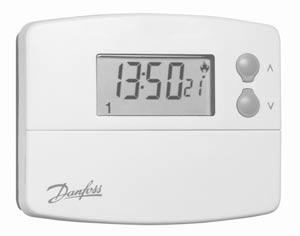

5 Regulace 1. Regulátor diferenčního tlaku Regulátor diferenčního tlaku snižuje kolísání tlaku v síti centrálního zásobování teplem na minimum a pro bytovou předávací stanici zajišťuje stabilní provozní tlak. Požadovaná teplota místnosti je regulovaná pomocí radiátorového termostatu (pevné celoroční nastavení). Doporučujeme, aby všechny radiátory v každé místnosti byly alespoň minimálně otevřeny. Bytovou stanici je možné na základě požadavku zákazníka vybavit regulátorem diferenčního tlaku TD200 nebo AVPL. TD200 Regulátor diferenčního tlaku byl přednastaven ve výrobním závodě a toto nastavení se nesmí následně měnit. AVPL Regulátor diferenčního tlaku se musí instalovat do zpětného potrubí. Regulátor diferenčního tlaku je možné nastavovat libovolně v rozsahu 5kPa až 25kPa (0,05 bar až 0,25 bar). Regulátor byl přednastaven ve výrobním závodě na hodnotu 10 kpa (0,1 bar). Toto nastavení lze kdykoliv dle potřeby měnit. 2. Regulace teploty VYT Teplota v místnosti je regulována pomocí radiátorových termostatů. Další příslušenství bytové stanice Akva Lux TDP, které je možné dodat na objednávku, je elektronický programovatelný pokojový termostat a zónový ventil s pohonem. V takovém případě je teplota v místnosti regulována pomocí pokojového termostatu a radiátorového termostatu. Mějte na paměti, že pokojový termostat udržuje teplotu v celém bytě podle nastavených parametrů jedné místností. Pro získání dalších informací si pročtěte další instrukce o údržbě určené pro pokojový termostat. Doporučujeme vám, abyste se vyhnuli situaci, kdy termostaty na některých radiátorech budou zcela otevřené a na některých zcela uzavřené. Vyšší teplota v horní části radiátoru a nižší teplota v dolní části radiátoru signalizuje správný chod soustavy. Pro udržení správné teploty a vytvoření příjemného prostředí ve bytě doporučujeme byt čas od času vyvětrat. 3. Regulace teploty TUV Teplota TUV je regulována pomocí kombinovaného hydraulického a termostatického ventilu regulátoru PT C. Teplota TUV se nastavuje otočením hlavy regulátoru na vyšší číselnou hodnotu (teplejší) nebo na nižší číselnou hodnotu (chladnější). Teplota TUV musí být při normálním provozu (8-10 l/min) nastavena na C. Teplota nesmí nikdy překročit 55 C, aby ve výměníku tepla nedocházelo k usazování vodního kamene. Regulátor PT C Přibližné nastavení regulátoru PT C: 1 = 25 C 4 = 55 C 2 = 35 C 5 = 65 C 3 = 45 C 6 = 75 C Změna nastavení: Změny nastavení teploty provádějte otáčením hlavy regulátoru požadovaným směrem. DH-SMT/PL VI.KR.N1.48 Danfoss 12/2006 5

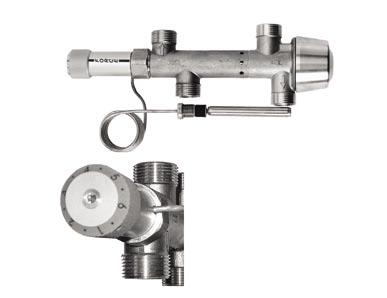

6 Varianta s obtokem (volitelná) Bytová stanice může být vybavena obtokovým termostatem Danfoss FJVR, který v případě odběru TUV zajišťuje okamžitou dodávku horké vody. Doporučujeme nastavit termostat na hodnotu 3. Jestliže teplota vody roste příliš pomalu, bude potřeba nastavit termostat na vyšší stupeň, ale nikdy na vyšší stupeň než 4. Varianta s cirkulací (volitelná) Bytovou stanici je možné vybavit připojovací trubkou, určenou pro napojení na cirkulaci TUV s měnitelným nastavením. Jestliže je bytová stanice Akva Lux TDP v budově napojena na cirkulační systém TUV, tak termostat FJVR řídí teplotu cirkulované vody. Tím je zajištěno, že horká voda je okamžitě k dispozici bez prodlevy a tím i bez zbytečného plýtvání vodou. Doporučujeme nastavit termostat na hodnotu 2-2,5. Jestliže je cirkulační čerpadlo vypnuté, tak je nutné zároveň vypnout i termostat. Jestliže byla bytová stanice Akva Lux TDP dodána ve variantě s obtokem, je nutné ji na použití s cirkulací přeinstalovat způsobem, který je popsán na straně 3. Přibližné hodnoty nastavení termostatu: I = 10 C 1 = 20 C 2 = 30 C 3 = 40 C 4 = 45 C I = 50 C (maximální teplota) 4. Bezpečnostní ventil (volitelné příslušenství) Úkolem bezpečnostního ventilu je chránit bytovou předávací stanici před překročení povoleného tlaku. Výpustná trubice bezpečnostního ventilu nesmí být zavřená. Konec výpustné trubice bezpečnostního ventilu musí být umístěn viditelně tak, aby bylo možné sledovat vodu odkapávající z bezpečnostního ventilu. Každých 6 měsíců doporučujeme zkontrolovat funkčnost bezpečnostního ventilu otočením hlavice ventilu vyznačeným směrem. 5. Filtry Filtry je nutné pravidelně čistit od usazenin. Tuto činnost může provádět pouze autorizovaný pracovník a to ve shodě s návodem výrobce a v závislosti na provozních podmínkách. 6 VI.KR.N1.48 Danfoss 12/2006 DH-SMT/PL

7 Údržba Aby bytová předávací stanice pracovala stále se správnými provozními parametry, je nutné ji pravidelně kontrolovat a provádět na ní údržbu. Frekvence údržby a jednotlivých servisních prohlídek je nutné plánovat podle podmínek specifikovanými výrobcem a místní příslušnou legislativou. Přesto by servisní prohlídka a případná údržba měla proběhnout minimálně 2x do roka, nejlépe před začátkem a po skončení topné sezóny. Vedle kontroly funkčnosti stanice zároveň doporučujeme zkontrolovat, zda následující provozní parametry jsou ve shodě se zadanými parametry výrobce zařízení a místní příslušnou legislativou: - těsnost, - správné teploty v distribuční síti, - stabilní vstupní a vratné teploty soustavy CZT, - správné chlazení přívodu CZT, - teplota TUV (požadovaná teplota musí být ve shodě s místní příslušnou legislativou), - pokles tlaku ve filtračním systému a systému úpravy vody (filtry, odkalovače, apod.), - pokles tlaku ve výměníku tepla (primární a sekundární okruh každého jednotlivého výměníku). Provozovatel předávací stanice musí sledovat výše zmíněné parametry a provést písemný zápis o provedené servisní prohlídce. Servisní prohlídky prováděné autorizovaným pracovníkem bývají důkladnější (komplexnější) než prohlídky prováděné jednotlivými uživateli a intervaly mezi jednotlivými prohlídkami jsou zároveň delší. DH-SMT/PL VI.KR.N1.48 Danfoss 12/2006 7

8 Odstraňování závad v rozvodu TUV Porucha/závada Možná příčina Odstranění Všeobecně: Pracuje PT C regulátor správně? Všeobecně: Jsou provozní podmínky dostatečné? PT C regulátor netěsní. Příliš malé množství TUV. Příliš malé množství TUV, teplota TUV příliš nízká, teplota TUV kolísá. Teplota TUV je příliš vysoká. V systému s cirkulací TUV: Teplota TUV brzy po zahájení odběru klesá. Primární vratná teplota vody je při nulové spotřebě (stand-by) příliš vysoká, výměník tepla je studený Primární vratná teplota vody je při nulové spotřebě (stand-by) příliš vysoká, výměník je horký Primární vratná teplota je při spotřebě příliš vysoká (příliš malé ochlazování). Jestliže je spotřeba vody normální (teplota není důležitá), znamená to, že PT C regulátor pracuje správně. Stanice potřebuje na vstupu minimální teplotu primární vody (CZT) 60 C a minimální diferenční tlak během provozu ve shodě s datovým listem Akva Lux TDP. Jeden ze dvou O-kroužků je poškozený (funkce PT C regulátoru není ovlivněna). Jestliže je na vstupu SV instalován zpětný ventil (tj. v rozvodu SV nebo ve vodoměru SV), tak je nutné mezi zpětný ventil a výměník TUV instalovat bezpečnostní ventil. Membrána PT C regulátoru je poškozená. PT C regulátor je špatně nastavený. Sítko v primárním přívodu je zanesené. Zpětný ventil v termostatické baterii je porouchaný (zkontrolujte, zda teplota vypouštěné TUV je nižší než TUV dodaná z ohřívače nebo uzavřete kulový kohout přívodu SV na vstupu do ohřívače vody). Zpětný ventil v cirkulaci TUV je porouchaný (zpětná trubka cirkulace se během vypouštění TUV ochlazuje). Usazený vodní kámen uvnitř výměníku tepla dodávky TUV(Δt v primárním okruhu je při odběru TUV příliš malý). V regulátoru PT C jsou přítomné nečistoty. PT C regulátor je špatně nastavený. Termostatický prvek regulátoru PT C je poškozený. Obtokový termostat je porouchaný nebo nesprávně nastavený. Obtokový termostat je porouchaný nebo nesprávně nastavený. PT C regulátor je znečištěn (písek, okuje, apod.). Regulátor nezavírá. Vedle toho se často ozývá hluk tekoucí vody. Teplota TUV je nastavená na příliš vysokou teplotu nebo výměník tepla pro dodávku TUV je zanesený vodním kamenem. Pokuste se nalézt příčinu poruchy v jiné části instalace (viz dole). Kontaktujte dodavatele horké vody do soustavy CZT. Vyměňte PT C regulátor (použijte nové těsnění). PT C regulátor nebo membránu vyměňte. Viz návod regulátoru PT C. Sítko vyčistěte. Zpětný ventil vyčistěte nebo vyměňte. Zpětný ventil vyčistěte nebo vyměňte. Vyměňte deskový výměník. Čištění, viz návod regulátoru PT C. Viz návod regulátoru PT C. Regulátor PT C vyměňte. Vyměňte nebo správně nastavte obtokový termostat. Vyměňte nebo správně nastavte obtokový termostat. Regulátor rozeberte a vyčistěte. Viz návod regulátoru PT C. Nastavte regulátor PT C do správné polohy (viz návod regulátoru PT C) a/anebo vyměňte deskový výměník. 8 VI.KR.N1.48 Danfoss 12/2006 DH-SMT/PL

9 Odstraňování závad v rozvodu VYT Jestliže se během provozování objeví nějaká porucha či nestabilita, je nutné ještě před hledáním a případným odstraňováním poruchy provést následující kontroly, zda: - do předávací stanice není přerušen přívod elektrické energie (týká se pouze stanic s pokojovým termostatem), - sítko v trubce dodávající topnou vodu z soustavy CZT je čisté, - teplota přiváděné topné vody z soustavy CZT je na normální hodnotě (orientačně: v létě minimálně 60 C, v zimě minimálně 70 C), - diferenční tlak je stejný nebo vyšší než normální (místní) diferenční tlak v síti CZTv případě, že si nebudete jisti, kontaktujte dodavatele centrálního zásobování teplem, - zda je systém pod tlakem. Porucha/závada Možná příčina Odstranění Není teplo. Sítko na straně CZT nebo VYT je ucpané (radiátorový okruh). Sítko v měřiči tepla CZT je ucpané. Regulátor diferenčního tlaku je porouchaný nebo nesprávně nastavený. Pokojový termostat/pohon jsou porouchány-nebo v tělese zónového ventilu jsou přítomné nečistoty. Soustava je zavzdušněná. Vtok/sítko vyčistěte. Filtr vyčistěte (po dohodě s dodavatelem CZT). Zkontrolujte funkci regulátoru diferenčního tlaku-v případě potřeby vyčistěte sedlo ventilu. Zkontrolujte funkci pokojového termostatu/ pohonu-v případě potřeby vyčistěte sedlo zónového ventilu. Systém odvzdušněte. Nerovnoměrná dodávka tepla. Přívodní teplota je příliš nízká. Nedostatečné ochlazování. Soustava je zavzdušněná. Ucpané sítko. Příliš malá otopová plocha/ příliš malý radiátor v poměru k vytápěnému prostoru. Nevhodné využití existující otopové plochy. Jedná se o soustavu s jednou trubkou. Systém odvzdušněte. Vtok/sítko vyčistěte. Zvětšete celkovou otopovou plochu. Ujistěte se, že teplo je rovnoměrně přenášeno na celou otopovou plochu. Doporučujeme vám, abyste se vyhnuli situaci, kdy termostaty na některých radiátorech budou zcela otevřeny a na některých zcela uzavřeny. Vyšší teplota v horní části radiátoru a nižší teplota v dolní části radiátoru signalizuje správný chod systému. Při nastavování požadované úrovně komfortu je extrémně důležité zajistit co nejmenší teplotu přítoku vody do radiátoru. DH-SMT/PL VI.KR.N1.48 Danfoss 12/2006 9
