MEPAC CZ - SLUŽBY. Výroba a opravy nástrojů a forem CNC obrábění CAD, CAM konstrukce 3D měření 3D skenování a modelování

Transkript

1 MEPAC CZ - SLUŽBY Výroba a opravy nástrojů a forem CNC obrábění CAD, CAM konstrukce 3D měření 3D skenování a modelování Laserové navařování Laserové gravírování Laserové kalení TIG, MIG navařování Leštění do zrcadlového lesku Tušírování nástrojů a forem Povlakování Dezénování Školení a poradenství

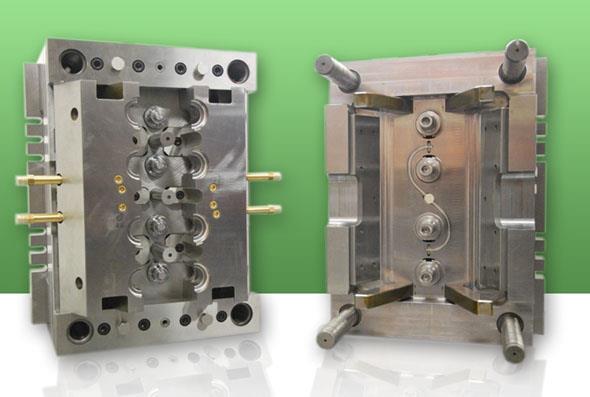

2 Výroba forem Nabízíme kompletní konstrukci a výrobu forem (plasty) dle 3D modelu výlisku a ostatních náležitostí. Vyrábíme střižné nástroje, ohybníky a nástroje pro gumárenský průmysl. Vyrábíme díly a sestavy dle výrobní dokumentace a 3D modelů. výroba forem pro vyfukování PET lahví výroba nových sériových forem výroba malosériových forem výroba prototypových dílů pro vývoj Ukázka formy pro plastikářský průmysl

3 Ukázka formy pro plastikářský průmysl

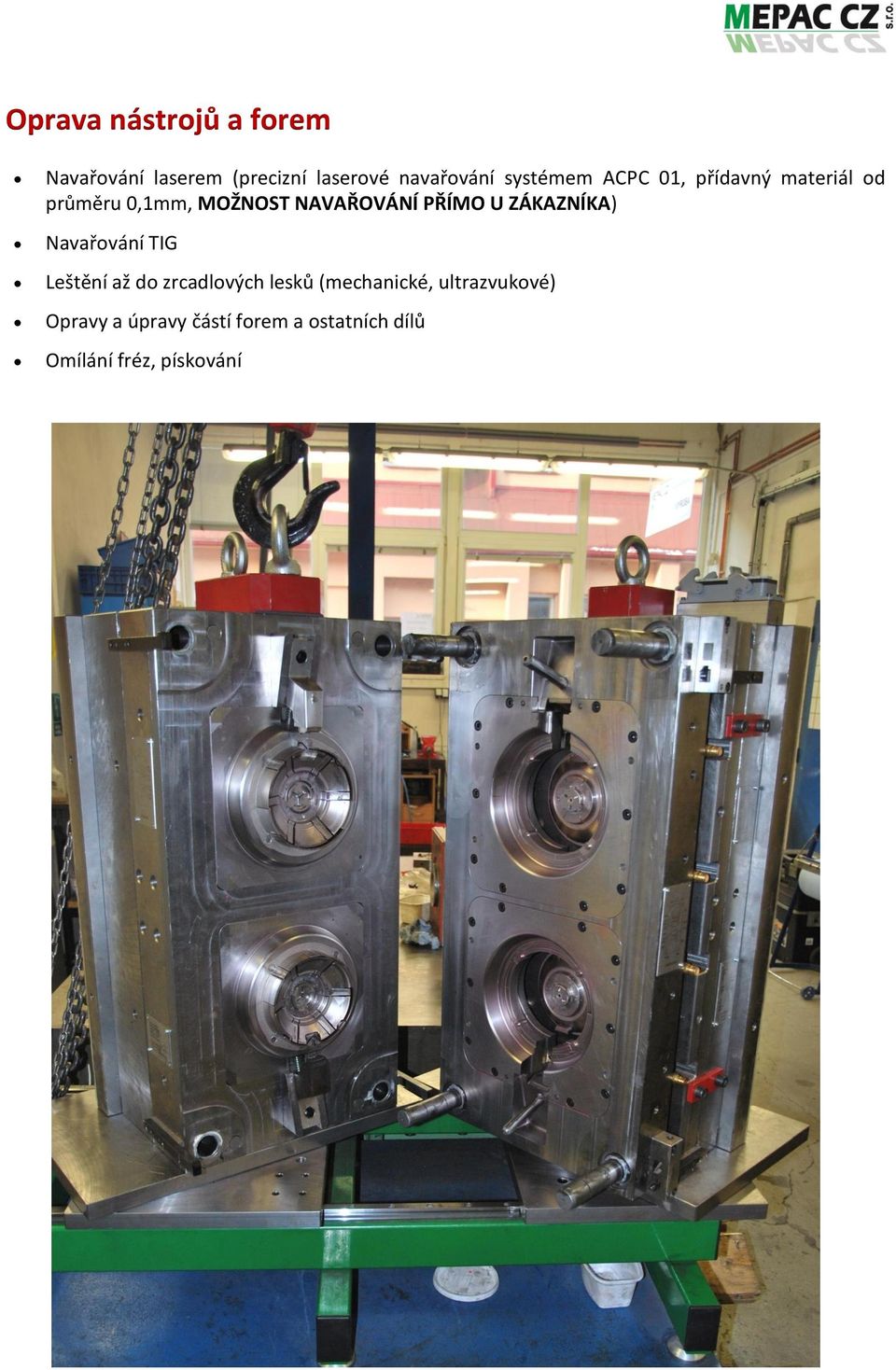

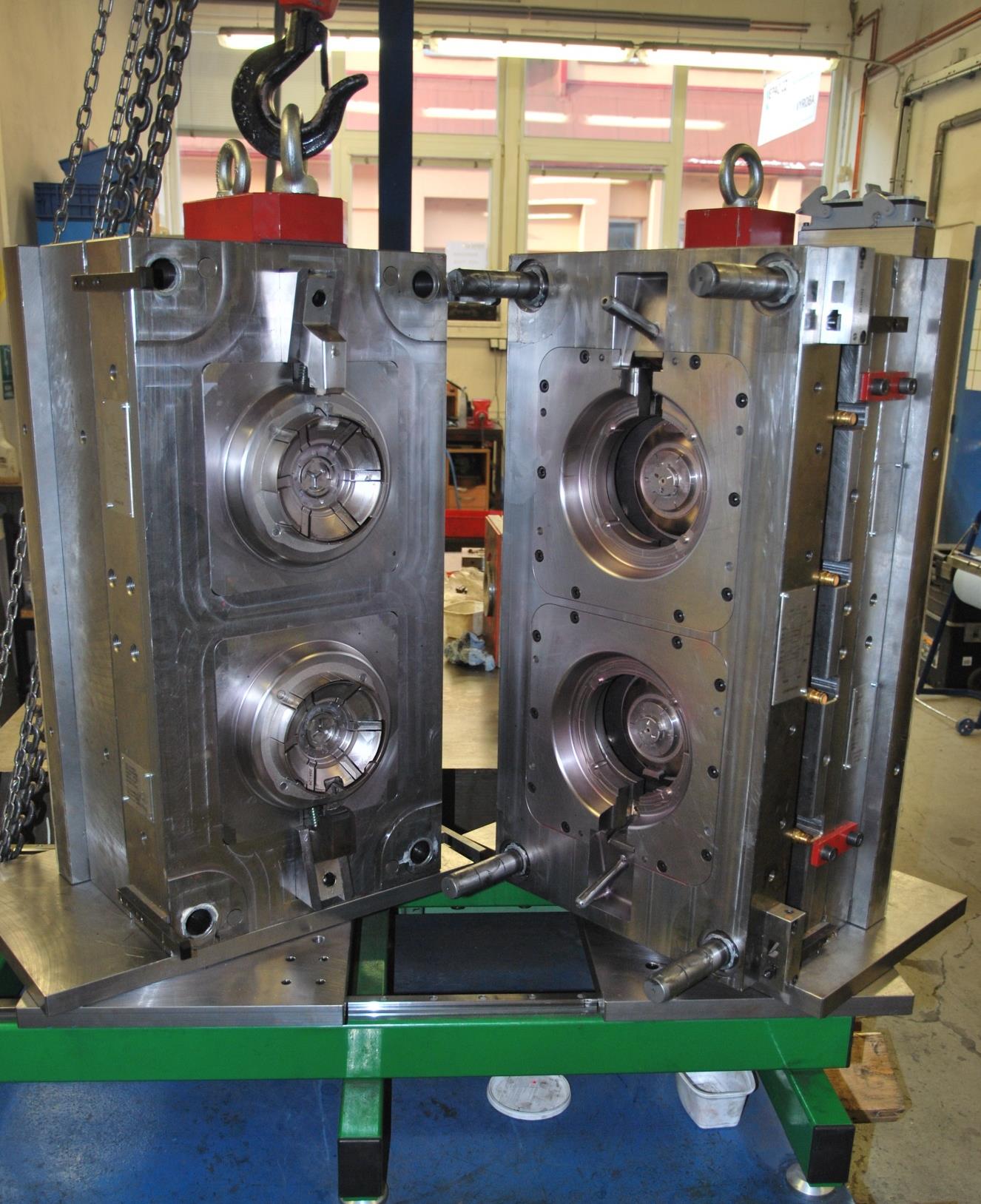

4 Oprava nástrojů a forem Navařování laserem (precizní laserové navařování systémem ACPC 01, přídavný materiál od průměru 0,1mm, MOŽNOST NAVAŘOVÁNÍ PŘÍMO U ZÁKAZNÍKA) Navařování TIG Leštění až do zrcadlových lesků (mechanické, ultrazvukové) Opravy a úpravy částí forem a ostatních dílů Omílání fréz, pískování

5 CNC OBRÁBĚNÍ CNC frézování V oblasti CNC frézování nabízíme zákazníkům frézování na třech tříosých vertikálních obráběcích centrech TAJMAC MCFV 1060 TREND, řídící systém Heidenhain. Zabýváme se výrobou jednotlivých součástí, kompletních forem, nástrojů a tvarových součástí dle dodané výkresové dokumentace a 3D modelů. Díky zrychlovací hlavě o otáčkách ot/min jsme schopni frézovat frézami od průměru 0,6mm. Frézujeme materiály od měkkých slitiny hliníku, měď, mosaz, bronz (a slitiny AMPCO) až po ocel s tvrdostí 62 HRC. Ukázka CNC frézování

6 CNC hloubení Nabízíme zákazníkům hloubení na dvou CNC hloubičkách MITSUBISHI, typ EA12D. Na těchto strojích provádíme především hloubení dle výkresové dokumentace, ale také hloubení děr od průměru 3H7, opravy hloubením po navařování a odhloubení zalomených závitníků. Díky vlastní konstrukci a výrobě elektrod jsme schopni vyhloubit téměř každý požadovaný tvar. Mezi hloubené materiály patří nejčastěji ocel (kalená i měkká) a také slitiny AMPCO. Ukázka CNC hloubení CNC drátořez Nabízíme zákazníkům řezání drátem na stroji MITSUBISHI, typ FA20-S Advance. Na tomto stroji provádíme řezání dle výkresové dokumentace nebo 3D modelů. Mezi nejčastěji řezané materiály patří ocel (kalená i měkká) a měď výroba elektrod. Řežeme také slitiny AMPCO a další.

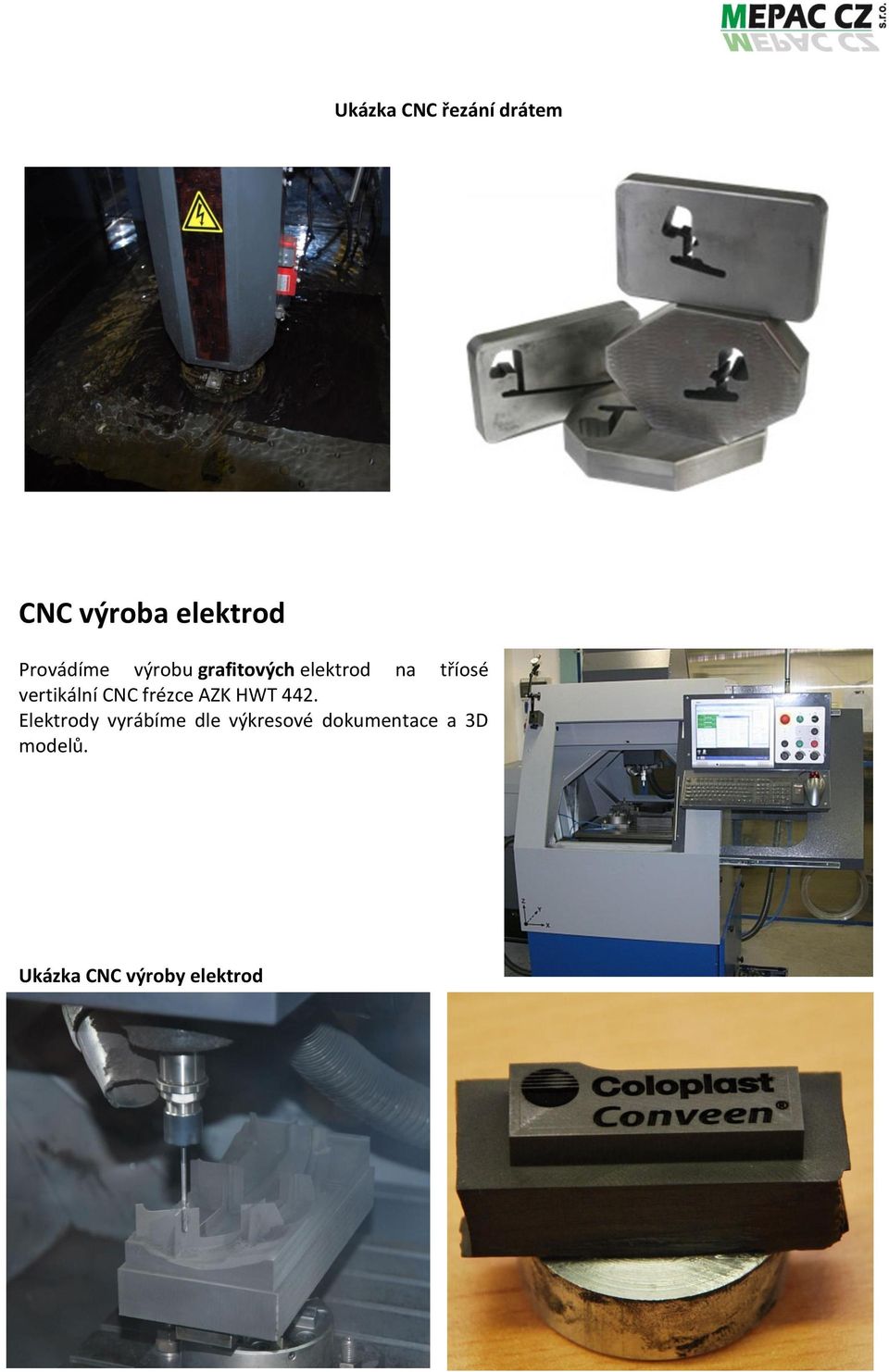

7 Ukázka CNC řezání drátem CNC výroba elektrod Provádíme výrobu grafitových elektrod na tříosé vertikální CNC frézce AZK HWT 442. Elektrody vyrábíme dle výkresové dokumentace a 3D modelů. Ukázka CNC výroby elektrod

8 CAD, CAM konstrukce CAD Používáme systémy SOLID WORKS PREMIUM a SOLID WORKS PROFESSIONAL Pracujeme s datovými soubory typu DXF, DWG, PARASOLID, IGES, STEP AP203, ACIS, VDAFS, STL PROE, VGII, INVERTOR, SOLID EDGE, CADKEY, ADD-INS Konstruujeme vstřikovací, vyfukovací i atypické formy, střižné a ohýbací nástroje, přesné strojní díly, svařence a mechanické sestavy přístrojů a strojů CAM Modely z CAD systému zpracováváme pro CNC obrábění v systému HSM WORKS Optimální volbou nástrojů, oběžných drah pro obrábění a parametrů pro obrábění minimalizujeme čas pro obrábění (výrobní náklady) a dosahujeme lepší kvalitu povrchu obrobku.

9 CAD CAM CNC obrábění

10 3D měření Nabízíme služby 3D měření na našem souřadnicovém měřícím stroji Leader NC8107 Miracle. Stroj má měřicí rozsah X:800 mm Y:1000 mm Z:700 mm. Nosnost stolu stroje je 1000Kg. Jako měřicí software na CMM používáme sw Rational-DMIS v nejnovější verzi. Naměřené data lze exportovat do Excelu, CSV, IGS. Lze provádět výstupy do textových a grafických protokolů, také je možný výstup do PDF souboru nebo do QDAS. Rational DMIS umožňuje měření dle CAD modelů. Máme k dispozici laserový skener a CCD optickou kameru, takže jsme schopni provádět skenování dílů pro reverzní inženýrství a 2D optické měření velmi malých rozměrů.

11 3D skenování a modelování Pro naše zákazníky nabízíme optimální řešení výrobních procesů. U nás máte vše pod jednou střechou nabízíme služby 3D skenování, tvorbu a úpravu 3D modelů až po realizaci náhradního dílu. Dále jsme schopni provést kontrolní 3D měření na našem 3D měřícím stole řady Miracle CMM. Laserové skenování Nabízíme laserové skenování a to ve vyšší přesnosti oproti běžným systémům na trhu. Je to díky tomu, že máme laserovou skenovací hlavu (v přesnosti 0,02mm) umístěnou na CMM (3D měřícím stolu). Proto můžeme toto skenování nabídnout i pro náročné aplikace ze strojírenského průmyslu Pomocí laserového skenování lze získat podklady pro tvorbu dokumentace k opravě nebo náhradě i těžce poškozených dílů, podklady pro dílce ke kterým chybí výkresová dokumentace, případně pro díly na kterých byla provedena úprava tvarů a není možné získat nové rozměry. Modelování Po oskenování nabízíme tvorbu 3D modelu z naskenovaného mraku bodů. Tvorbu 3D modelů nabízíme i zákazníkům, kteří mají svůj vlastní mrak bodů. Cenové nabídky zasíláme na základě poptávky ještě před zahájením prací. Pomocí využití moderních metod snímání neznámých tvarů laserovými skenery, skenery se strukturovaným modrým nebo bílým světlem, pomocí bodového nebo kontinuálního dotekového snímání nebo i klasickým měřením jsme schopni získat informace pro zpětnou tvorbu dokumentace dílců, od kterých byla ztracena nebo nebyla dodána výkresová dokumentace, znovu vytvořit dokumentaci pro díly strojů, jejichž výrobce již zanikl, a nebylo by možné udržovat v provozu jinak skvěle fungující zařízení po výpadku způsobeném byť jediným celkem a jeho nedostupnosti k opravě. Také při dolaďování dílů, kde je potřeba aktualizovat například postupně dolaďovaný tvar povrchu tvořící ve finále správný výsledek požadovaný zákazníkem. Tady nám pomůže software pro reverzní inženýrství a mocné moderní technologie v něm obsažené.

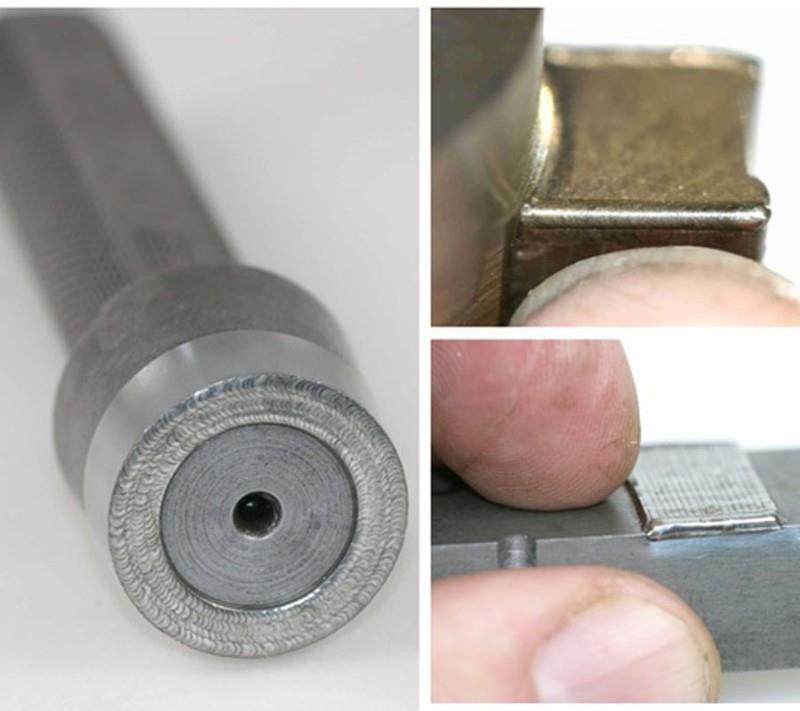

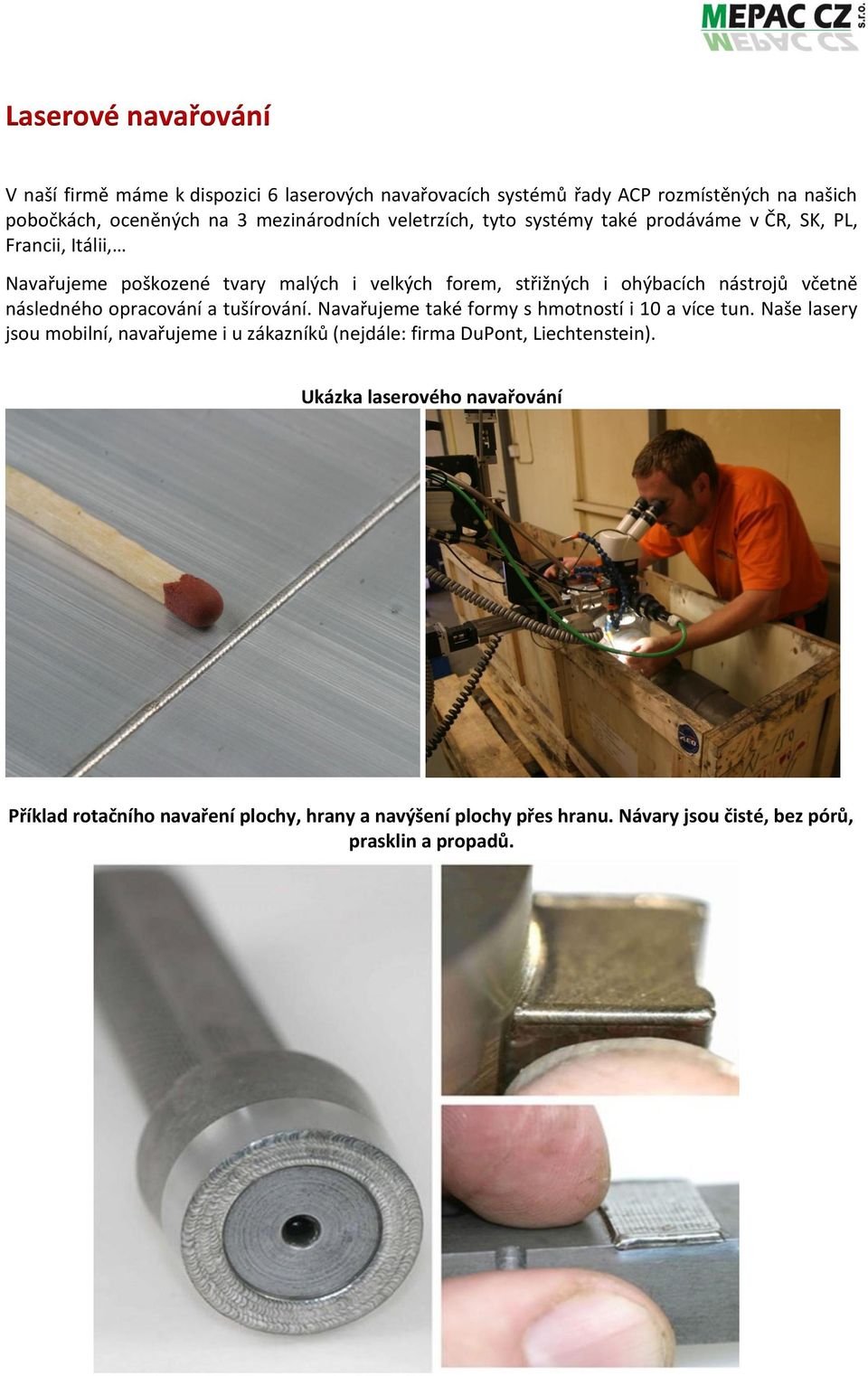

12 Laserové navařování V naší firmě máme k dispozici 6 laserových navařovacích systémů řady ACP rozmístěných na našich pobočkách, oceněných na 3 mezinárodních veletrzích, tyto systémy také prodáváme v ČR, SK, PL, Francii, Itálii, Navařujeme poškozené tvary malých i velkých forem, střižných i ohýbacích nástrojů včetně následného opracování a tušírování. Navařujeme také formy s hmotností i 10 a více tun. Naše lasery jsou mobilní, navařujeme i u zákazníků (nejdále: firma DuPont, Liechtenstein). Ukázka laserového navařování Příklad rotačního navaření plochy, hrany a navýšení plochy přes hranu. Návary jsou čisté, bez pórů, prasklin a propadů.

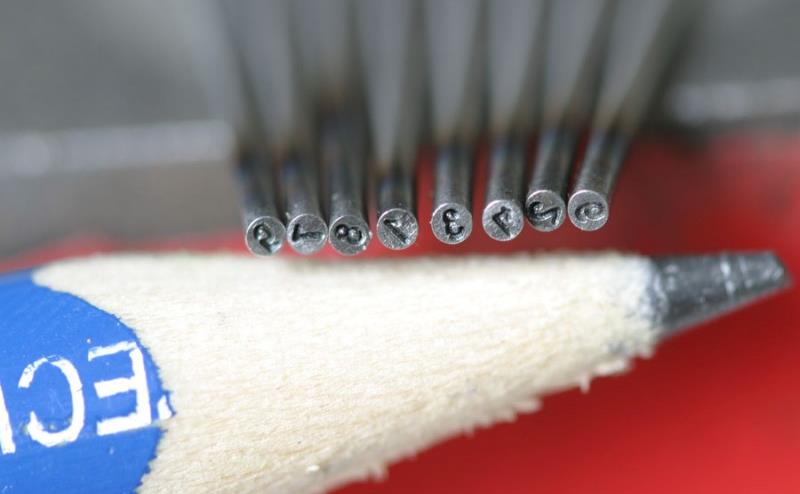

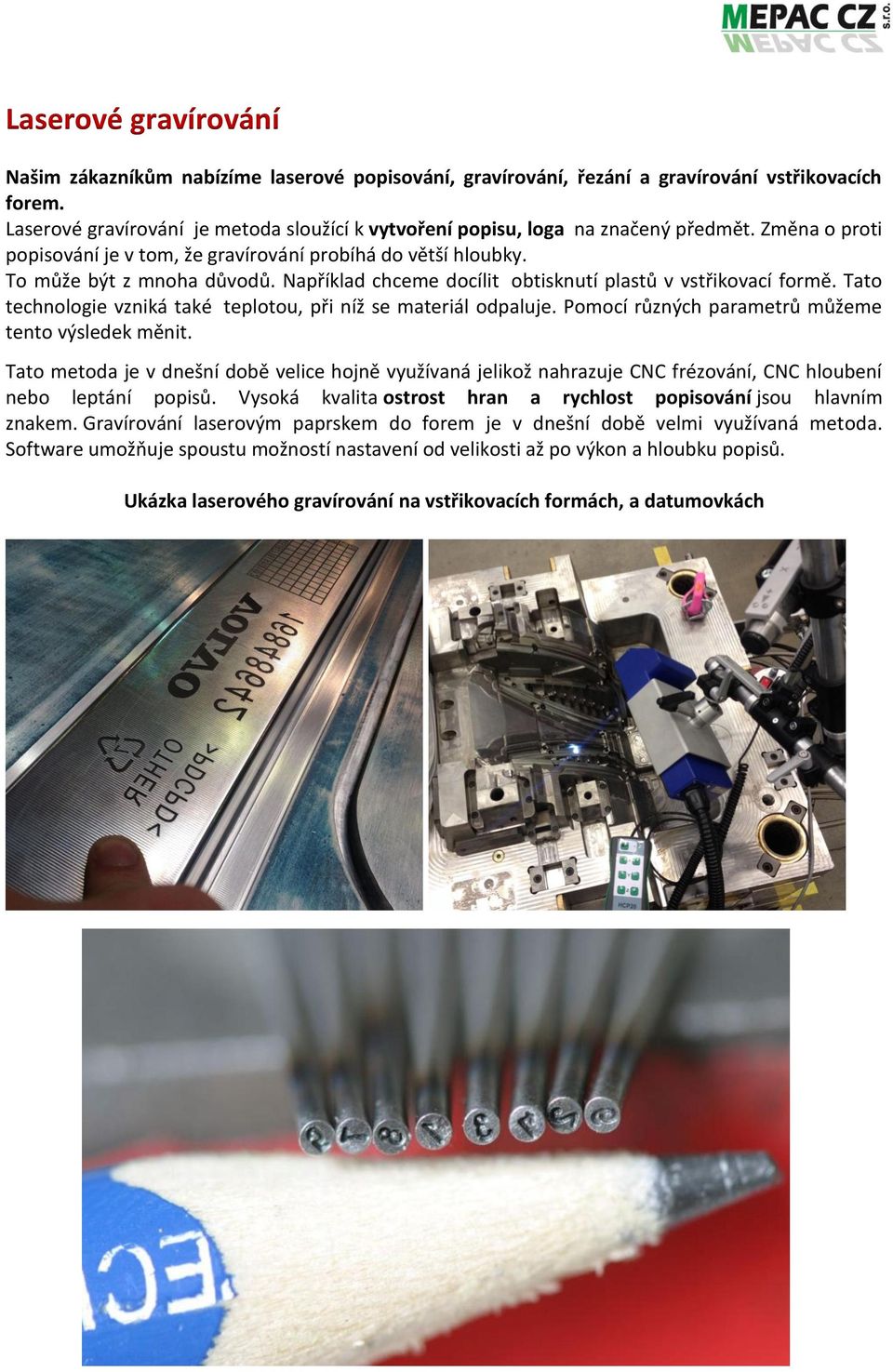

13 Laserové gravírování Našim zákazníkům nabízíme laserové popisování, gravírování, řezání a gravírování vstřikovacích forem. Laserové gravírování je metoda sloužící k vytvoření popisu, loga na značený předmět. Změna o proti popisování je v tom, že gravírování probíhá do větší hloubky. To může být z mnoha důvodů. Například chceme docílit obtisknutí plastů v vstřikovací formě. Tato technologie vzniká také teplotou, při níž se materiál odpaluje. Pomocí různých parametrů můžeme tento výsledek měnit. Tato metoda je v dnešní době velice hojně využívaná jelikož nahrazuje CNC frézování, CNC hloubení nebo leptání popisů. Vysoká kvalita ostrost hran a rychlost popisování jsou hlavním znakem. Gravírování laserovým paprskem do forem je v dnešní době velmi využívaná metoda. Software umožňuje spoustu možností nastavení od velikosti až po výkon a hloubku popisů. Ukázka laserového gravírování na vstřikovacích formách, a datumovkách

14 Laserové kalení Laserové kalení na rozdíl od jiných metod povrchového kalení se vykazuje specificky vyšší rychlostí ohřevu a kalení. Díky vyšší rychlosti ohřevu dochází pouze k minimální snížení kvality okolního materiálu. Povrchové laserové kalení se zejména uplatňuje v automobilovém průmyslu, a to pro kalení forem na výrobu plastu. Díky rozvoji diodových laserů je tato metoda na vzestupu. Jejími hlavními přednostmi je rychlost kalení, snadná regulace teploty a vyšší tvrdost. Plošné laserové kalení Je možné u všech druhů ocelí, které jsou kalitelné (obsah C > 0,3%) Je možné u všech druhů litin, které jsou kalitelné (zde je rozhodujícím obsah C v základní struktuře) Dosažitelná tvrdost závisí na obsahu uhlíku Flexibilní metody na opracování 2- rozměrových i 3-rozměrových tvarů Laserové kalení nevytváří pnutí Je možné laserově kalit i díly a tvary opracované na hotovo(žádné nebo nepatrné následné opracování) Laserové kalení má malou tepelnou spotřebu, proto je tepelné zatížení laserově kaleného obrobku nepatrné

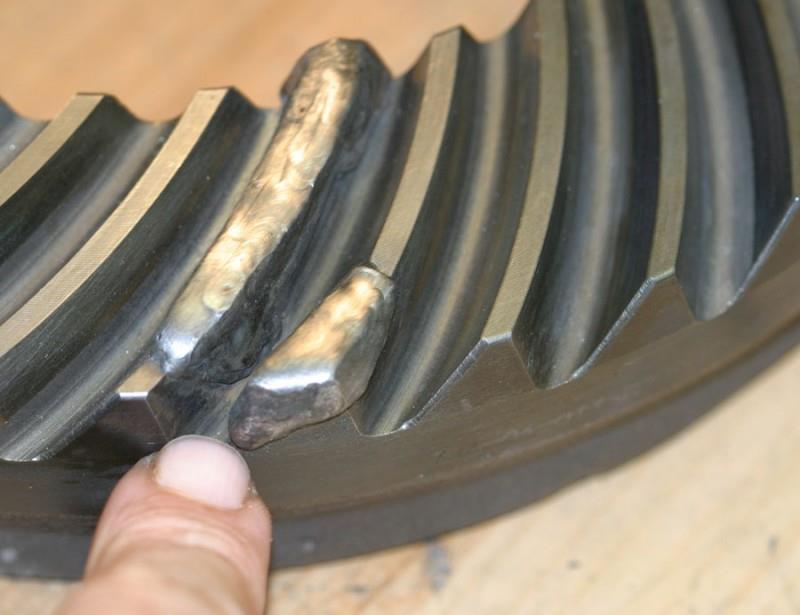

15 TIG, MIG navařování Metoda TIG TIG metoda umožňuje svařování celé řady materiálů jako uhlíkové a nerezavějící oceli, titan, měď, mosazi, hliník a jeho slitiny, hořčík a jeho slitiny. Svařovací oblouk TIG je formován mezi netavící se wolframovou elektrodou a svařovaným materiálem. svařování stejnosměrným proudem (DC) - svařování nerezavějících ocelí, mědi, nikl, zirkon, titan atd. Svařování uhlíkových ocelí se nedoporučuje z důvodů častého výskytu pórů ve svárech svařování střídavým proudem (AC) - svařování hliníku, hořčíku a jejich slitin Metoda MIG V ČR a v EU se používají názvy MAG (Metal Active Gas welding) při použití aktivních plynů (CO2, směsné plyny) a MIG (Metal-Inert-Gas welding) při použití inertních plynů (Argon, Helium). Ukázka TIG navařování

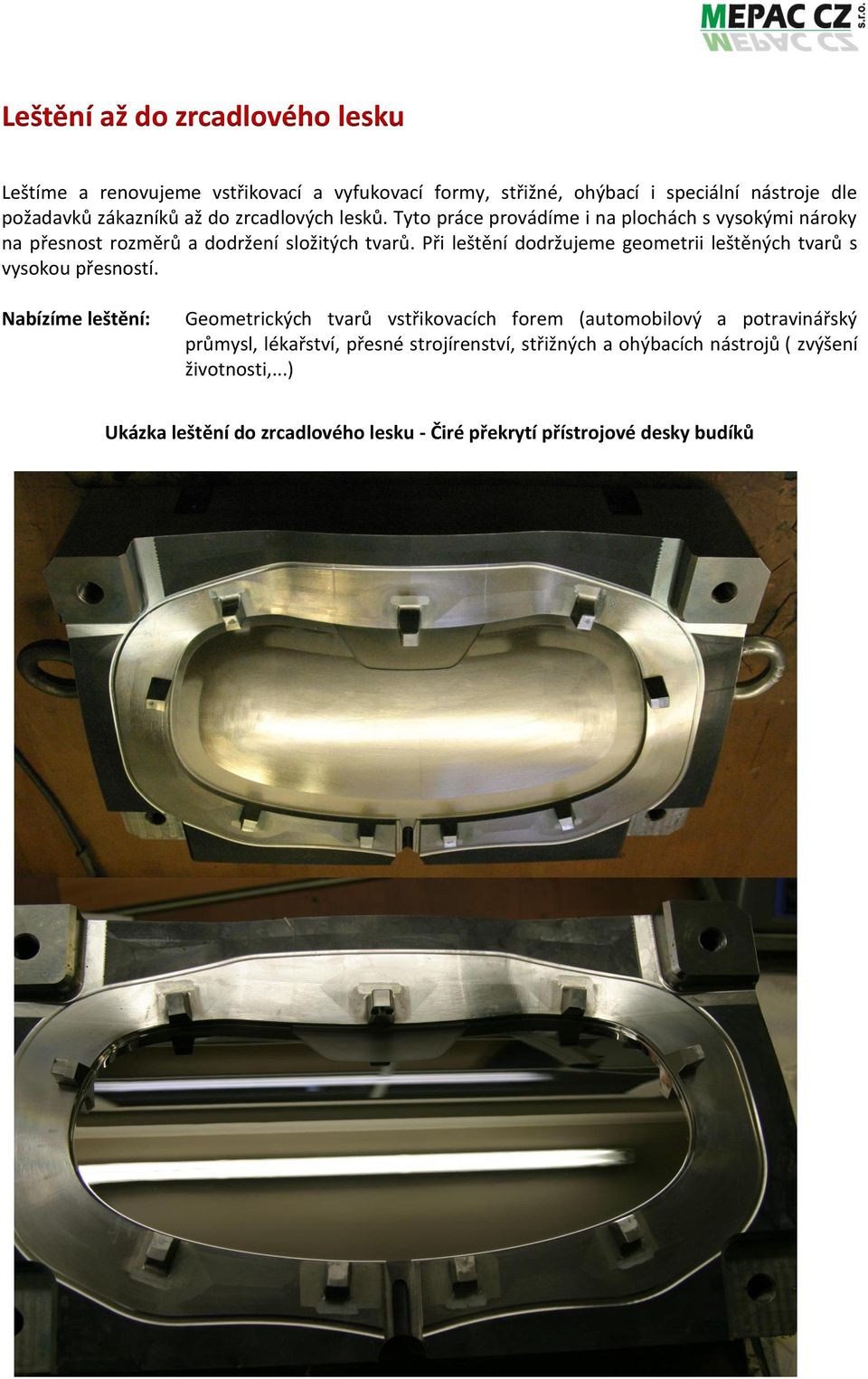

16 Leštění až do zrcadlového lesku Leštíme a renovujeme vstřikovací a vyfukovací formy, střižné, ohýbací i speciální nástroje dle požadavků zákazníků až do zrcadlových lesků. Tyto práce provádíme i na plochách s vysokými nároky na přesnost rozměrů a dodržení složitých tvarů. Při leštění dodržujeme geometrii leštěných tvarů s vysokou přesností. Nabízíme leštění: Geometrických tvarů vstřikovacích forem (automobilový a potravinářský průmysl, lékařství, přesné strojírenství, střižných a ohýbacích nástrojů ( zvýšení životnosti,...) Ukázka leštění do zrcadlového lesku - Čiré překrytí přístrojové desky budíků

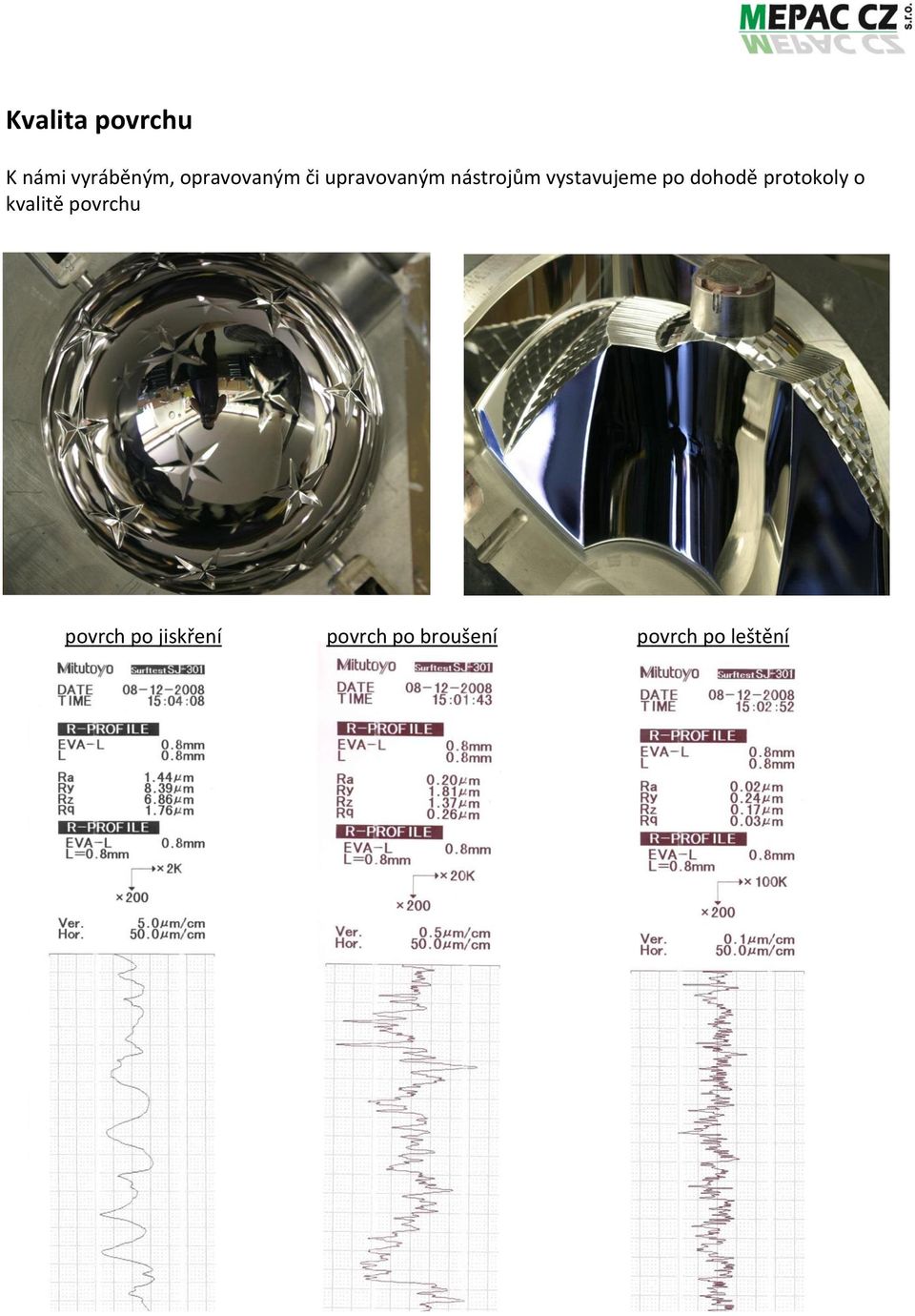

17 Kvalita povrchu K námi vyráběným, opravovaným či upravovaným nástrojům vystavujeme po dohodě protokoly o kvalitě povrchu povrch po jiskření povrch po broušení povrch po leštění

18 Tušírování nástrojů a forem Tušírování provádíme v případě potřeby na našem tušírovacím lisu od německé firmy REISS, typ TUS 115.Tušírovací lisy firmy REIS jsou určeny k odzkoušení forem, bez zkoušení na výrobních strojích. Jsme schopni tušírovat do hmotnosti nástroje 4 tuny. Povlakování Nabízíme následující druhy povlaků: TiN, AlTiN, TiAlN, TiCN, CrN,CrC, PLC, AlCrN nanášené v tloušťkách obvykle do 4µm při standardních teplotách 480 o C. Povlak TiN nanášíme pomocí tzv nízkoteplotního procesu do tloušťky 2µm již od teploty 150 o C, povlaky TiCN a CrN (do 2µm) od teploty 250 o C u těchto teplot nedochází ke změnám tvrdosti původního materiálu. Povlak PLC má zajímavé kluzné vlastnosti a proto je aplikován tam, kde je nutno zmenšit tření. Je nanášen v tloušťce do 1µm. Každý z uvedených typů povlaků lze nanášet na všechny druhy kalených i nekalených ocelí, ocelolitin GG či GGG, i slitin hliníku či bronzi, v povlakovaném materiálu však nesmí být přítomen zinek. Povlakování dílů zvedá jejich životnost minimálně o 100%, často se však dosahuje i hodnot 200 až 300%.

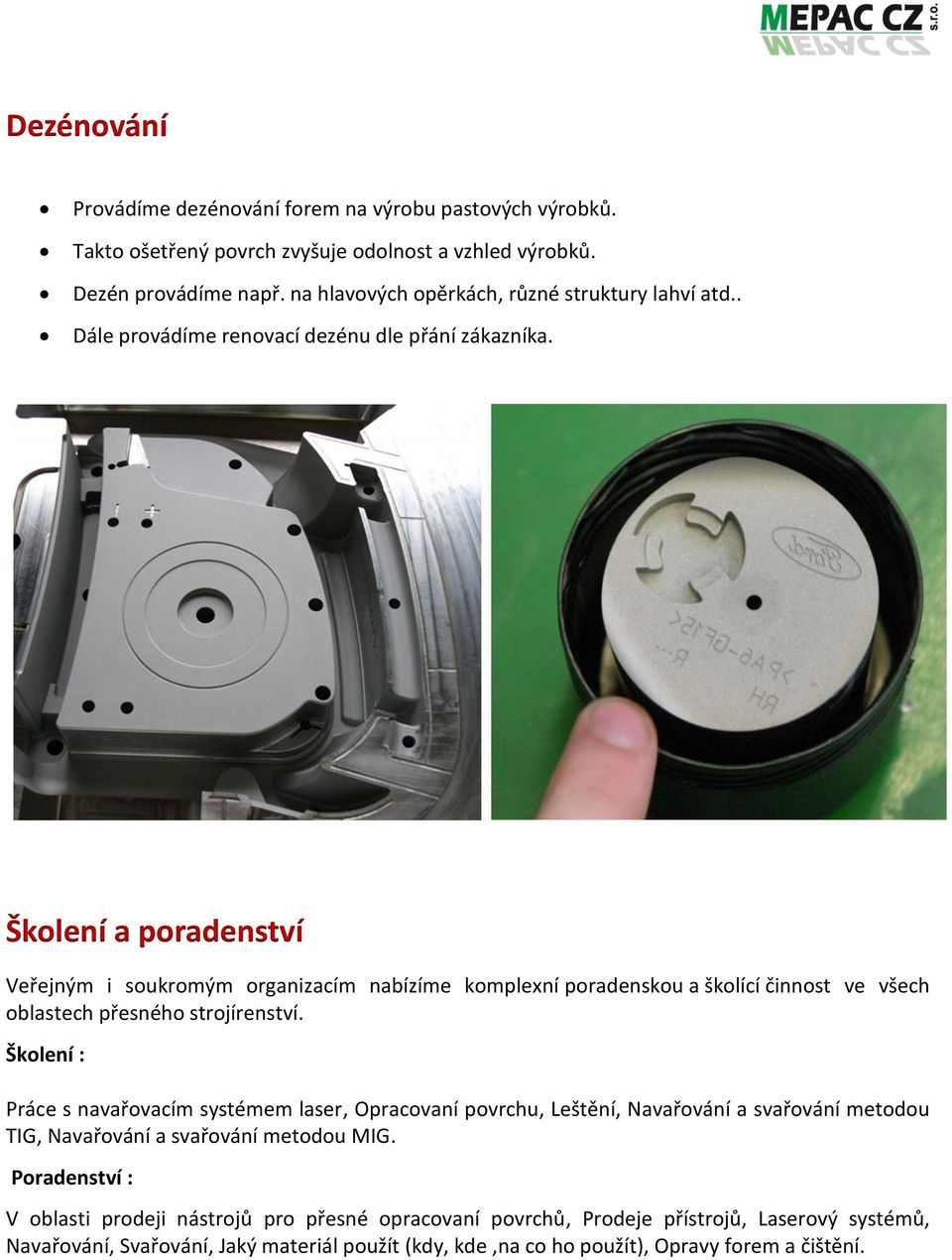

19 Dezénování Provádíme dezénování forem na výrobu pastových výrobků. Takto ošetřený povrch zvyšuje odolnost a vzhled výrobků. Dezén provádíme např. na hlavových opěrkách, různé struktury lahví atd.. Dále provádíme renovací dezénu dle přání zákazníka. Školení a poradenství Veřejným i soukromým organizacím nabízíme komplexní poradenskou a školící činnost ve všech oblastech přesného strojírenství. Školení : Práce s navařovacím systémem laser, Opracovaní povrchu, Leštění, Navařování a svařování metodou TIG, Navařování a svařování metodou MIG. Poradenství : V oblasti prodeji nástrojů pro přesné opracovaní povrchů, Prodeje přístrojů, Laserový systémů, Navařování, Svařování, Jaký materiál použít (kdy, kde,na co ho použít), Opravy forem a čištění.

20 MEPAC VŽDY NĚCO NOVÉHO Pro naše zákazníky máme velkou škálu produktů pro přesné strojírenství od nástrojů po přístrojovou techniku, laserové systémy. Veškeré naše produkty můžete také zakoupit na našem e-shopu wwww.mepac-eshop.cz. Naši obchodní zástupci nabízejí odborné poradenství v oblasti přesného strojírenství, ale také kompletní sortiment našeho zboží v pojízdných prodejnách. V sekci prodeje přístrojů a nástrojů zastupujeme na Českém, Slovenském a Polském trhu, 17 zahraničních firem. Veškeré naše zboží zakoupíte na MEPAC CZ, s.r.o. tel. /mob. /fax CENTRÁLA TŘINEC Oldřichovice Třinec POBOČKA VSETÍN Průmyslový areál Jasenice objekt Vsetín POBOČKA VRBNO Jesenická Vrbno p. Pradědem POBOČKA POLSKO Czechowice - Dziedzice MEPAC SK, s.r.o. Veľký Diel 3323 Hala č.3, Žilina tel.: mob.: (obchod) mob.: (obchod) mob.: (dílna) tel.: mob.: (výroba) mob.: (výroba) mob.: (obchod) mob.: (obchod) tel.: mob.: (obchod) mob.: (obchod) mob.: (dílna) fax: tel.: mob.: tel.: mob.: mob.: info@mepac.cz info.vsetin@mepac.cz info.vrbno@mepac.cz bak@mepac.cz brodnan@mepac.cz Věříme, že i Vaše firma najde v našem bohatém sortimentu užitečné přístroje či nástroje pro Vaši práci. kolektiv firem MEPAC CZ, s.r.o. a MEPAC SK, s.r.o.
