1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.5 Karosářské Know how (Vědět jak) Kapitola 9 Nýtování Ing. Vladimír Polehňa

2 Obsah OBSAH... 2 ANOTACE VÝUKOVÉHO MATERIÁLU NÝTOVÁNÍ NÝTOVÁNÍ PRACOVNÍ LIST - NÝTOVÁNÍ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 8

3 Anotace výukového materiálu Výukový materiál Karosářské Know How je určen žákům prvních až třetích ročníků všech klempířských i karosářských oborů, případně i žákům nástavbového studia obdobného zaměření. Je vhodný k samostudiu i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Novému učivu vždy předchází návaznost na předcházející témata, následuje vysvětlení pojmů a principů i obrazové přílohy zvyšující vnímatelnost studovaného tématu. Ke každé kapitole je vypracován pracovní list sloužící k procvičení a upevnění učiva. V tomto souboru témat budete mít možnost si osvojit základní metodu ručního zpracování kovů nýtování. Žáci získají přehled o rozdělování nýtování, seznámí se s odbornými pojmy používaných nástrojů a také se naučí správný technologický postup při nýtování. Získají informace o správné volbě potřebného nýtu. 3

4 1 NÝTOVÁNÍ 1.1 Nýtování Nýtováním vytváříme dostatečně pevná nerozebíratelná spojení materiálů pomocí třetího spojovacího prvku nýtu. Využití: spojování materiálů, které nemůžeme tepelně ovlivňovat.(jejich vnitřní strukturu) pájení, svařování atd.. Tam kde potřebujeme co nejlehčí konstrukce při zachování původních pevnostních vlastností materiálů.( letecký a automobilový průmysl) Materiály: hlavně plechy hliníkové, měděné. Nýtovat však můžeme i plechy ocelové i pozinkované Nýtovat můžeme použitím : a) Přímého nýtování - konec jedné spojované části se roznýtuje b) Nepřímého nýtování - Do vyvrtaných děr ve spojovaných materiálech se vloží třetí prvek- nýt většinou válcovitého tvaru. Podle potřeby namáhaných silových zatížení můžeme použít: a) Jednořadové nýtování b) Dvouřadé nýtování c) Víceřadé nýtování Pro správné nýtové spojení je zapotřebí správně určit: 1) Materiál spojovaných součástí + nýtu 2) Dle tloušťky spojovaných materiálů určit a. Vhodný průměr nýtů b. Délku nýtů c. Průměr předvrtávaného otvoru průměr vrtáku 3) Správné rozmístění nýtů a jejich roztečí 4) Znalost o případném silovém působení na spojované součásti (tah, střih,..)

5 Používané nástroje: Vrtačka + patřičný vrták Nýt (konstrukční) Podpěrný hlavičkář Přítužník Hlavičkář Tužlík Kladivo Nýtovací kleště Druhy nýtů: a) Konstrukční nýty b) Trhací nýty c) Speciální nýty Výpočty: 1) Výpočet průměru vrtáku: volí se o 0,1-0,2 mmm větší než průměr nýtu. 2) Průměr nýtu (1,5 až 2 ) x tloušťka spojovaných materiálů 3) Délka nýtu pro závěrnou hlavu - vyčnívat má (1,5-1,6 )x průměr nýtu - Pro zápustnou hlavu ( 0,8 až 1) x průměr nýtu Př: průměr nýtu je 4 mm Určete délku nýtu! a) délka vyčnívající části Délka vyčnívající části : (1,5-1,6) x průměr nýtu = (1,5-1,6) x 4 = (6-6,4)mm b) tloušťka materiálu průměr nýtu / (1,5až 2 ) = 4/ (1,5-2) = (2,6-2)mm Celková délka nýtu : a) + b) = (6-6,4) + (2,6 2) = (8,4-8,6)mm Zaokrouhlíme na celé číslo = volím nýt průměru 9 mm. 5

6 2 Pracovní list - Nýtování Napiš rozdělení nýtování Pojmenuj zobrazené nástroje a pomůcky a).. b) Vypiš min 5 nástrojů k nýtování a)... b)... c)... d) e) f) g) Zakresli a pojmenuj min.4 druhy nýtů a) b) c) d) e) Uveď vztah pro výpočet průměru nýtu a popiš veličiny Vypočítej a urči jaký nýt zvolíš pro spojení dvou materiálů o tloušťce t1 =3mm a t2 = 2mm?..

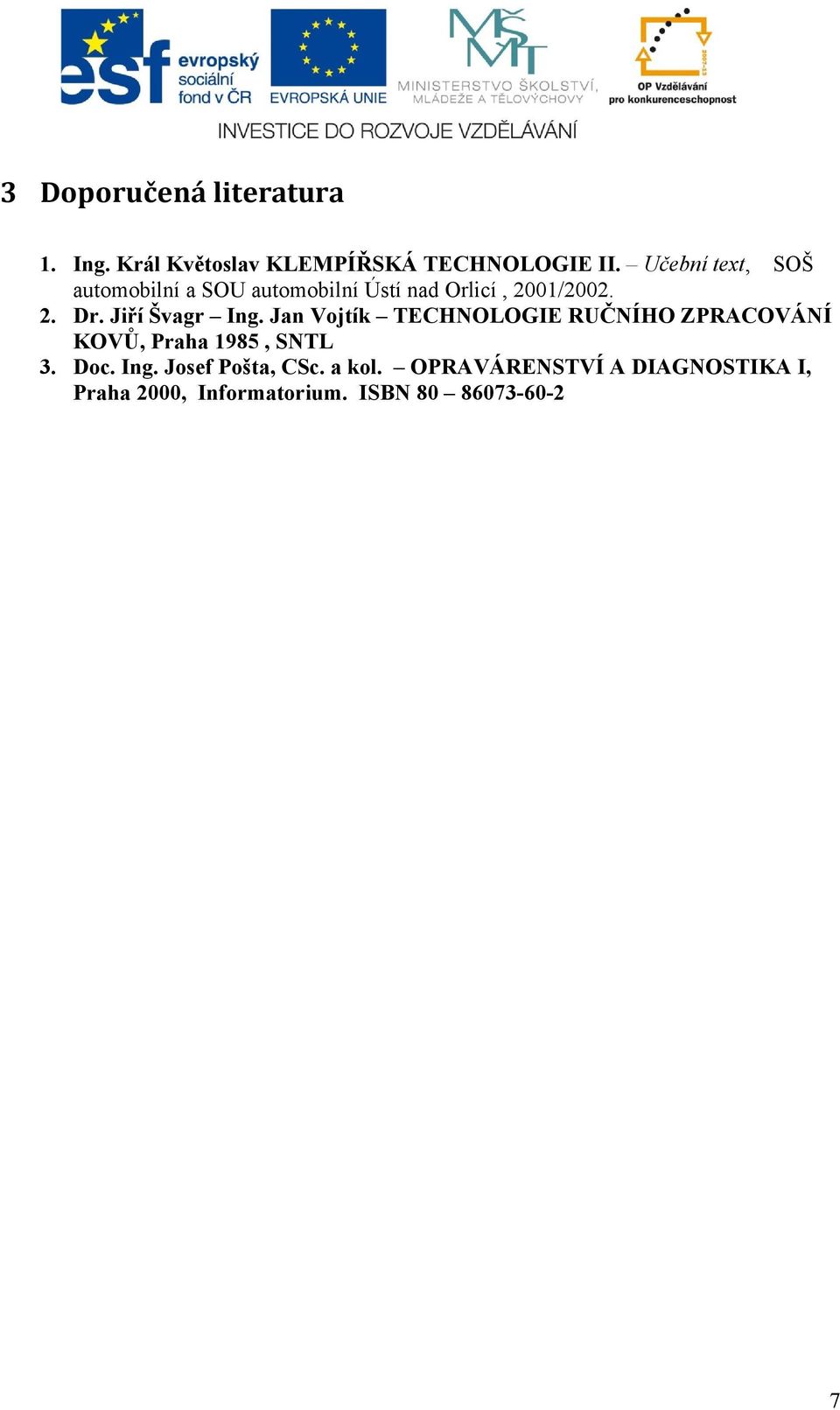

7 3 Doporučená literatura 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL 3. Doc. Ing. Josef Pošta, CSc. a kol. OPRAVÁRENSTVÍ A DIAGNOSTIKA I, Praha 2000, Informatorium. ISBN

8 4 Použitá literatura a zdroje 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL
