1 Brno-Židenice, sběrný dvůr Studie Technická zpráva Brno, červen 2016

2 GEOtest, a.s. tel.: Šmahova 1244/112, Brno fax: IČ: DIČ: CZ Geologické a sanační práce pro ochranu životního prostředí, geotechnický a hydrogeologický průzkum Číslo a název zakázky: Brno-Židenice, sběrný dvůr, studie Objednatel: Statutární město Brno, Městská část Brno-Židenice, Gajdošova 7, Brno Evidenční číslo ČGS: Neevidováno Brno-Židenice, sběrný dvůr Studie Odpovědný řešitel: Zpracoval: Prověřil: Mgr. Romana Jurnečková, výrobní manažer Ing. Anna Kavalírová, projektant Mgr. Boris Urbánek, oborový manažer RNDr. Lubomír Procházka člen představenstva Brno, červen 2016 Výtisk č.

3 OBSAH 1. PRŮVODNÍ ZPRÁVA Záměr investora Základní požadavky na SSO Seznam vstupních podkladů a použitých zdrojů SOUHRNNÁ TECHNICKÁ ZPRÁVA Popis současného stavu lokality Lokalita 2 - Ulice Koperníkova x Lazaretní Navržené řešení Lokalita 2 - Ulice Koperníkova x Lazaretní Srovnání variant Závěr... 5 SEZNAM PŘÍLOH 1. Koordinační situace Lokalita 2b 1: Propočet nákladů Lokalita 2b Bez měřítka Statutární město Brno Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

4 1. PRŮVODNÍ ZPRÁVA 1.1 Záměr investora Městská část Brno-Židenice hledá nové možnosti, kde vybudovat sběrné středisko odpadů (dále jen SSO). Investorem byla pro zbudování sběrného střediska odpadů zvolena varianta 2b - Ulice Koperníkova x Lazaretní. Statutární město Brno 1 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

5 Studie se zabývá návrhem řešení SSO. Řešení SSO je zakresleno do koordinační situace s vyznačením zpevněných ploch, přípojek, rozmístěním sběrných nádob a zázemí, příjezdu do areálu, přesahu požárně nebezpečného prostoru a ochranných pásem technických sítí. Součástí studie je i orientační propočet nákladů. 1.2 Základní požadavky na SSO Základní požadavky na SSO, pro účely této studie, jsou následující: Pozemek a příjezdová komunikace ve vlastnictví města; Soulad s územním plánem; Stavba trvalá; Dostatečná plocha pro umístění kontejnerů; Požárně bezpečnostní řešení; Přípojky (voda, kanalizace); Oplocení SSO + brána; Osvětlení, zabezpečení SSO (kamerový systém). Návrh rozmístění sběrných nádob byl proveden na základě požadavků investora z hlediska vybavení SSO - viz níže uvedené kontejnery: Zvon bílé a barevné sklo; Kontejner na objemné tabulové sklo; Kontejner na zářivky a úsporné žárovky Ekolamp; Kontejner na nebezpečný odpad; Klecový kontejner na papír; Kontejner na PET, terapack a hliníkové nápojové obaly; Kontejner se sklopitelnými bočnicemi tzv. Malá spalovna ; Kontejner se sklopitelnými bočnicemi tzv. Velká spalovna ; Kontejner se sklopitelnými bočnicemi tzv. Skládka ; Kontejner se sklopitelnými bočnicemi na bioodpad; Kontejner se sklopitelnými bočnicemi na Kovy; Kontejner se sklopitelnými bočnicemi na Stavební suť; Kontejner se sklopitelnými bočnicemi na spalitelný odpad (náhradní); Kontejner se sklopitelnými bočnicemi - Prostor pro výměnu; Popelnice 240 l na drobný hliník a kuchyňský olej; 2 Ks Klece na drobné elektro Asekol; 1-2 Ks klece na drobné elektro Elektrowin; Plocha pro E-domek; Plocha pro Wintejner; Bigbagy - polystyren. 1.3 Seznam vstupních podkladů a použitých zdrojů Zákon č. 185/2001 Sb. o odpadech a o změně některých dalších zákonů; Vyhláška č. 383/2001 Sb. o podrobnostech nakládání s odpady; Zákon č. 458/2000 Sb., Zákon o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů (energetický zákon); Nařízení vlády č. 352/2014 Sb. o Plánu odpadového hospodářství České republiky pro období ; Statutární město Brno 2 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

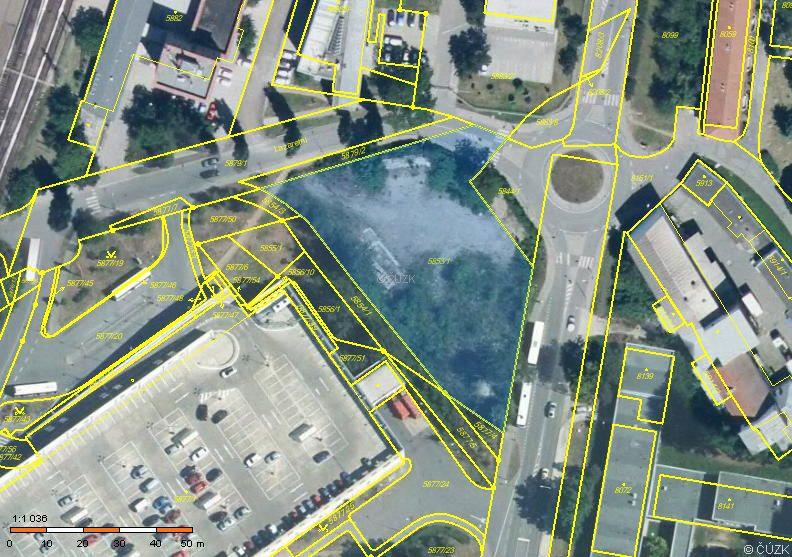

6 Vyhláška Jihomoravského kraje č. 1/2016 ze dne , kterou se vyhlašuje závazná část Plánu odpadového hospodářství Jihomoravského kraje pro období Průměrné ceny technické a dopravní infrastruktury: Aktualizace In: Ministerstvo pro místní rozvoj: Ústav územního rozvoje. Brno, 2016 [cit ]. Dostupné z: Vlečné křivky pro ověřování průjezdnosti směrových prvků pozemních komunikací: schváleno ministerstvem dopravy, odborem pozemních komunikací pod č.j.: MD-OPK čj. 582/ RS/1 ze dne 22. prosince 2004 s účinností od 1. ledna Praha: Ministerstvo dopravy, ISBN ; ČSN Požární bezpečnost staveb - Výrobní objekty; Digitální data poskytnutá objednatelem; Katastrální mapa, informace o inženýrských sítí, veřejně dostupná data. 2. SOUHRNNÁ TECHNICKÁ ZPRÁVA 2.1 Popis současného stavu lokality Lokalita 2 - Ulice Koperníkova x Lazaretní Za budovou obchodního domu Kaufland se nachází lokalita č. 2. Pozemek nekřižují významné technické sítě, příjezd je umožněn z Ulice Lazaretní. V současné době je celý pozemek oplocen, včetně příjezdové brány. Nachází se zde přípojka kanalizace i vodovodu. V případě realizace této varianty je nutná jejich revize. Sousední parcely: 5844/1, 5854/1, 5854/3, 5856/3, 5877/4, 5877/5, 5879/1, 5879/2, 5883,2, 5883/8. Lokalita 2 - Ulice Koperníkova x Lazaretní (parc. č. 5853/1 k. ú. Židenice) Obrázek 1 Statutární město Brno 3 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

7 2.2 Navržené řešení Navržené řešení je patrné z přílohy č. 1 této studie - Koordinační situace Lokalita 2b. K navrženému řešení je k dispozici orientační propočet nákladů stanovený na základě dokumentu vydaného ústavem územního rozvoje - Průměrné ceny technické a dopravní infrastruktury - viz příloha č. 2 této studie - Propočet nákladů Lokalita 2b. Pro vytvoření vlečných křivek byly využity šablony, které jsou součástí dokumentu schváleného ministerstvem dopravy, odborem pozemních komunikací - Vlečné křivky pro ověřování průjezdnosti směrových prvků pozemních komunikací. Zázemí obsluhy Kancelář obsluhy bude situována ihned u vjezdu do areálu, aby měla obsluha dobrý přehled o stanovištích odpadů a pohyb vozidel a osob. Navržena je jako tepelně izolovaná obytná buňka o rozměrech 6 3 m zahrnující v sobě prostory pro zázemí obsluhy - kancelář, šatnu, sprchu a WC. Pozemní komunikace, zpevněné plochy Příjezd do areálu a vnitřní komunikace, parkoviště, plochy pro ukládání a manipulaci s odpadem nebo s kontejnery budou opatřeny povrchem z asfaltobetonu. Tento povrch splňuje požadavek provozu i estetiky. Návrh skladby konstrukce zpevněné asfaltobetonové plochy bude proveden až při tvorbě projektové dokumentace v závislosti na výsledcích inženýrskogeologického průzkumu. Oplocení Pozemek sběrného dvora bude po celém obvodu oplocen, vjezd do areálu bude zajištěn pojízdnými vraty. Oplocení bude z převážné části typu kari sítě. Napojení na vodovod a kanalizaci V případě kanalizace je prioritou napojení na stávající řad, pokud to nebude možné lze vybudovat jímku. V místě křížení se stávajícími inženýrskými sítěmi budou při provádění respektovány podmínky správců těchto sítí a dodržena ČSN Prostorové vedení a vedení technického vybavení Lokalita 2 - Ulice Koperníkova x Lazaretní Řešení je patrné přílohy č. 1 této studie - Koordinační situace Lokalita 2b. Příjezd do areálu je umožněn z ulice Lazaretní, kde je umístěn stávající vjezd na pozemek, vedoucí přes parc. č. 5879/2 ve vlastnictví statutárního města Brna. V případě realizace SSO v této lokalitě je předpoklad nového oplocení s využitím, alespoň částečně, původního oplocení. Podle platného územního plánu města Brna se jedná o smíšenou návrhovou plochu obchodu a služeb. Stavba SSO je tedy v souladu s územním plánem. V lokalitě je dostatečný prostor pro umístění všech sběrných nádob uvedených v kapitole 1.2. Napojení objektu na vodovodní řad a kanalizační stoku provozovanou akciovou společností Brněnské vodárny a kanalizace: Pro napojení objektu SSO je možné využít stávající vodovodní a kanalizační přípojku do ulice Lazaretní. Před výstavbou je nutné provést jejich revizi a případné opravy. Z hlediska napojení na inženýrské sítě je tato varianta optimální. Vnitřní rozvody vodovodu a kanalizace budou stanoveny na základě dispozičního řešení SSO. Statutární město Brno 4 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

8 Orientační cena varianty 2b je cca Kč, propočet nákladů je uveden v příloze 2 této studie - Propočet nákladů Lokalita 2b. 2.3 Srovnání variant Na základě kapitoly 2.2 byly shrnuty informace o navrženém řešení do následující tabulky. Vyhodnocení základních požadavků na SSO Tabulka Hodnotící kritérium Soulad stavby SSO s platným územním plánem města Kanalizační přípojka na pozemku Vodovodní přípojka na pozemku Pozemek určený pro stavbu SSO ve vlastnictví města Příjezdová komunikace ve vlastnictví města Dostatečná plocha pro umístění všech kontejnerů dle zadávací dokumentace Lokalita 2b Orientační propočet nákladů [Kč] Závěr V této studii byl popsán návrh řešení SSO v Brně-Židenicích. Na základě základních požadavků na SSO, byla z hlediska proveditelnosti za nejvhodnější řešení SSO vybraná lokalita č. 2b - Ulice Koperníkova x Lazaretní (parc. č. 5853/1 k. ú. Židenice). Předpokládané náklady vybrané lokality 2b jsou Kč. Statutární město Brno 5 Zpracovatel: GEOtest, a.s., Šmahova 1244/112, Brno

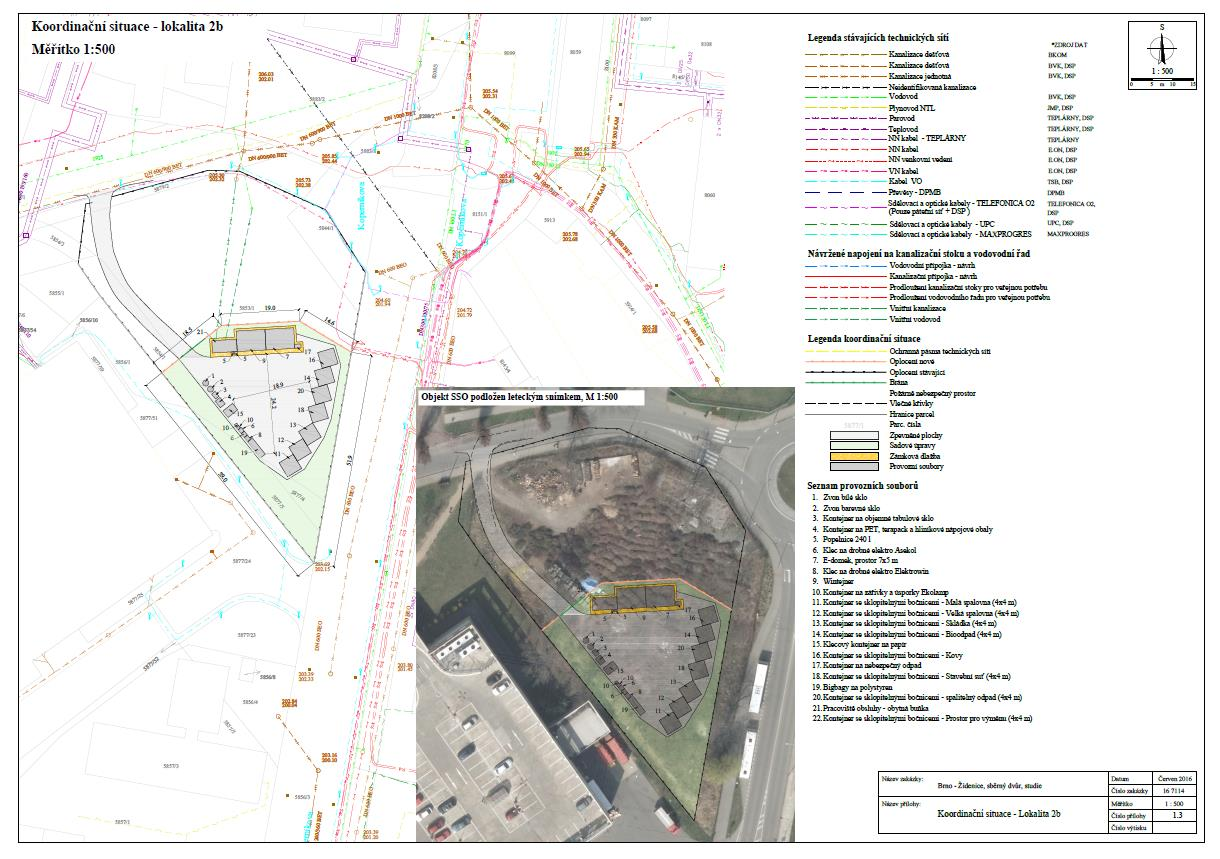

9 Příloha č. 1 - Koordinační situace Lokalita 2b

10 Příloha č. 2 - Propočet nákladů Lokalita 2b Položka MJ Množství celkem Cena jednotková [Kč] Cena celkem [Kč] Vnitřní vodovod m Trubní vedení kanalizace m Připojení NN m Veřejné osvětlení (včetně podílu ceny kabelů) ks Kamerový systém Odstranění povrchu, sejmutí ornice m Vozovka (štěrkopísek 15 cm, podklad z recyklátu 20 cm, asfaltový recyklát 15 cm, asfaltový beton vrstva obrusná 10 cm) m Odkopávky pro silnice, 4. třída těžitelnosti m Zámková dlažba m Zázemí pro obsluhu ks Oplocení m Brána pojezdová ks Celková cena Kč
