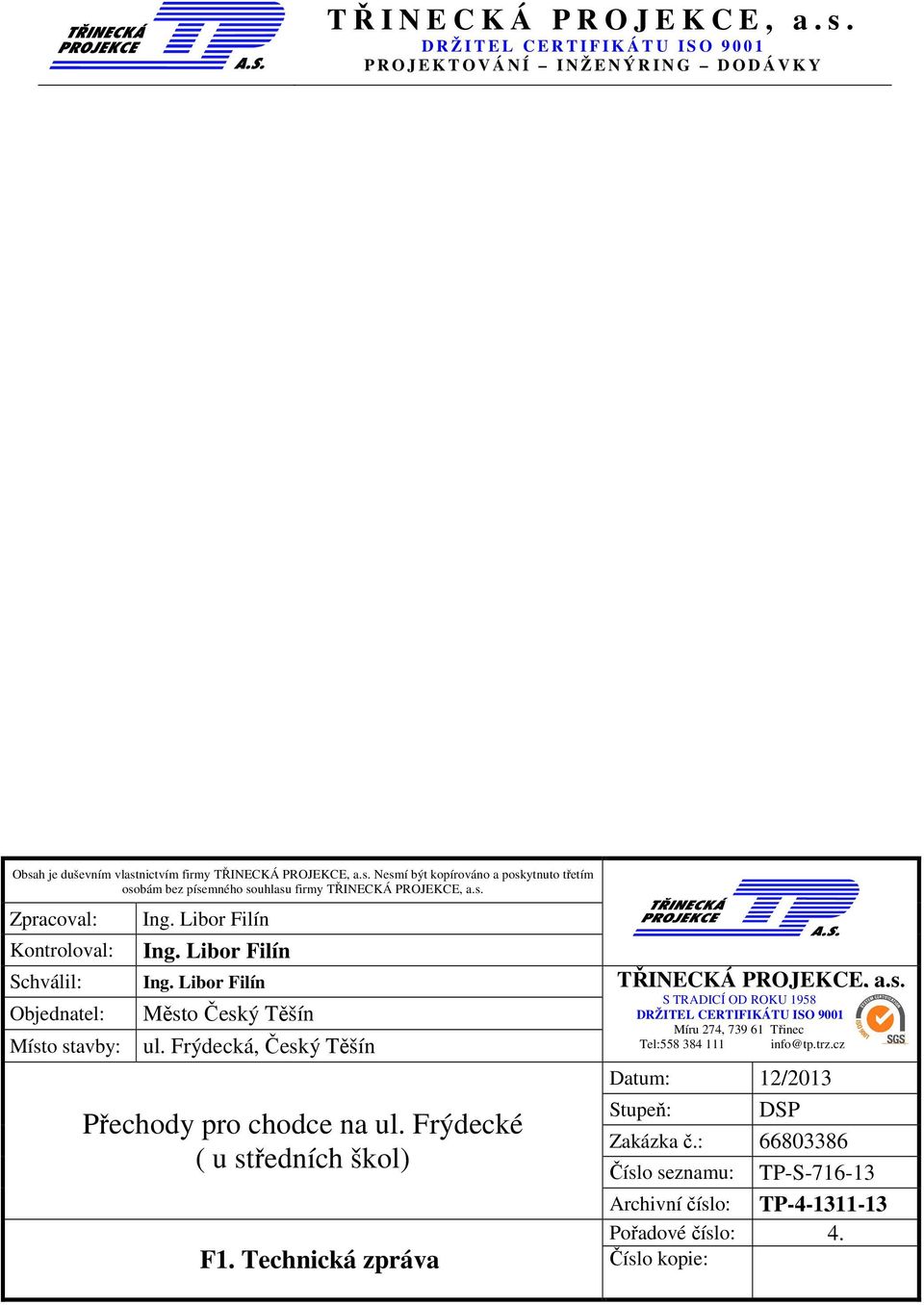

1 TŘINECKÁ PROJEKCE, a.s. D R Ž I T E L C E R T I F I K Á T U I S O P R O J E K T O V Á N Í I N Ž E N Ý R I N G D O D Á V K Y Obsah je duševním vlastnictvím firmy TŘINECKÁ PROJEKCE, a.s. Nesmí být kopírováno a poskytnuto třetím osobám bez písemného souhlasu firmy TŘINECKÁ PROJEKCE, a.s. Zpracoval: Ing. Libor Filín Kontroloval: Ing. Libor Filín Schválil: Ing. Libor Filín TŘINECKÁ PROJEKCE, a.s. Objednatel: Město Český Těšín S TRADICÍ OD ROKU 1958 DRŽITEL CERTIFIKÁTU ISO 9001 Místo stavby: ul. Frýdecká, Český Těšín Přechody pro chodce na ul. Frýdecké ( u středních škol) F1. Technická zpráva Míru 274, Třinec Tel: info@tp.trz.cz Datum: 12/2013 Stupeň: DSP Zakázka č.: Číslo seznamu: TP-S Archivní číslo: Pořadové číslo: 4. Číslo kopie:

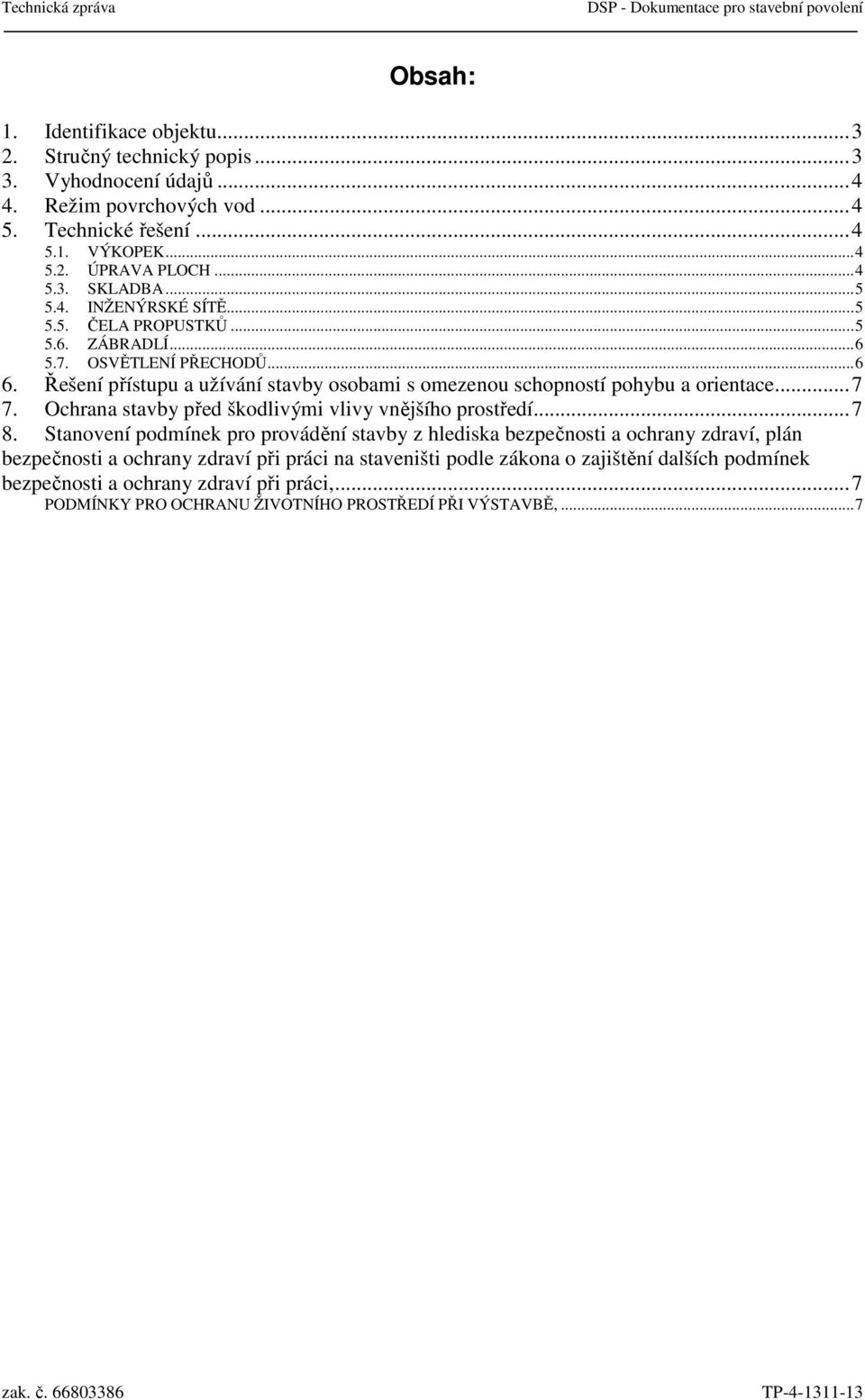

2 Obsah: 1. Identifikace objektu Stručný technický popis Vyhodnocení údajů Režim povrchových vod Technické řešení VÝKOPEK ÚPRAVA PLOCH SKLADBA INŽENÝRSKÉ SÍTĚ ČELA PROPUSTKŮ ZÁBRADLÍ OSVĚTLENÍ PŘECHODŮ Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Ochrana stavby před škodlivými vlivy vnějšího prostředí Stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví, plán bezpečnosti a ochrany zdraví při práci na staveništi podle zákona o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci,... 7 PODMÍNKY PRO OCHRANU ŽIVOTNÍHO PROSTŘEDÍ PŘI VÝSTAVBĚ,... 7

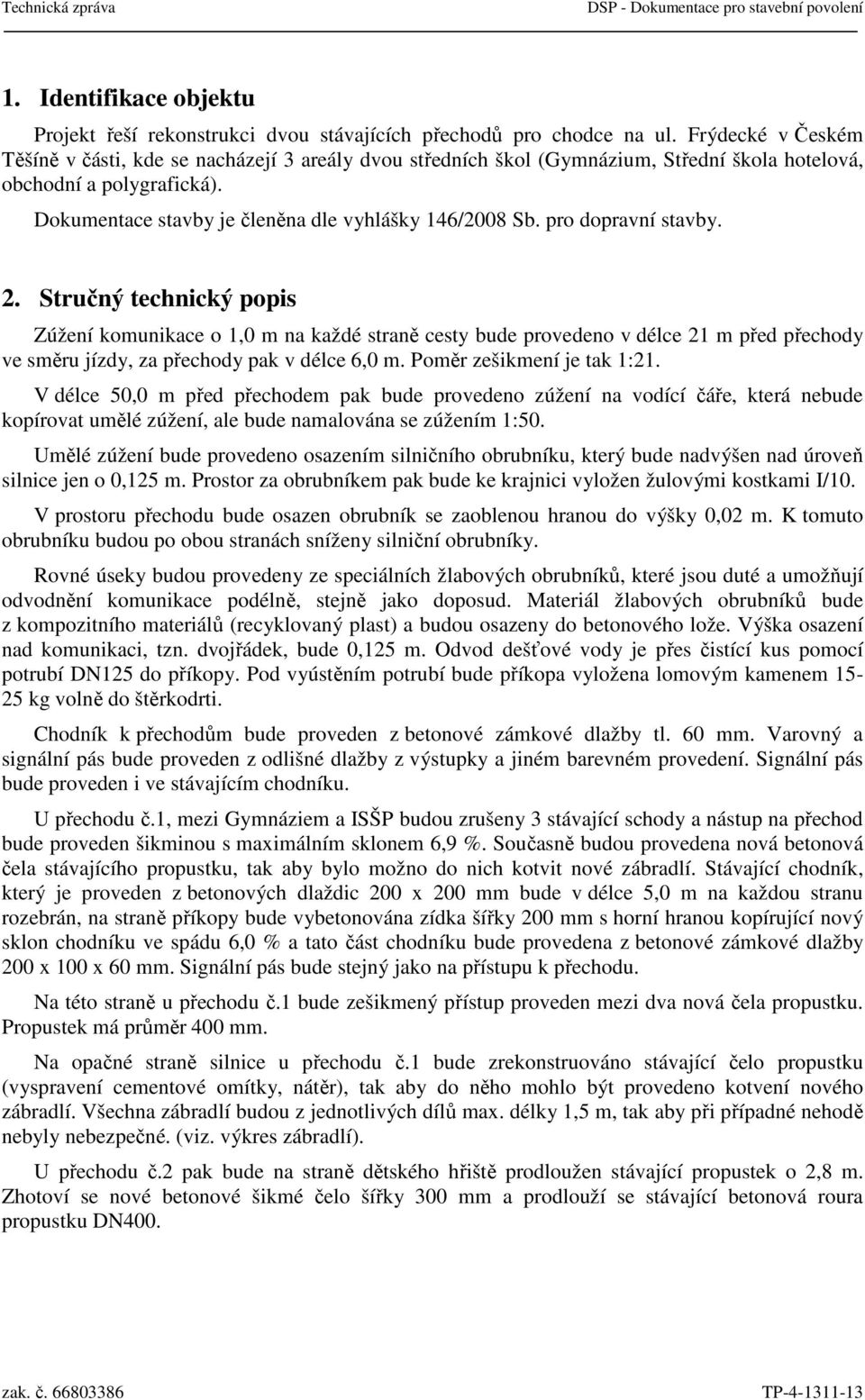

3 1. Identifikace objektu Projekt řeší rekonstrukci dvou stávajících přechodů pro chodce na ul. Frýdecké v Českém Těšíně v části, kde se nacházejí 3 areály dvou středních škol (Gymnázium, Střední škola hotelová, obchodní a polygrafická). Dokumentace stavby je členěna dle vyhlášky 146/2008 Sb. pro dopravní stavby. 2. Stručný technický popis Zúžení komunikace o 1,0 m na každé straně cesty bude provedeno v délce 21 m před přechody ve směru jízdy, za přechody pak v délce 6,0 m. Poměr zešikmení je tak 1:21. V délce 50,0 m před přechodem pak bude provedeno zúžení na vodící čáře, která nebude kopírovat umělé zúžení, ale bude namalována se zúžením 1:50. Umělé zúžení bude provedeno osazením silničního obrubníku, který bude nadvýšen nad úroveň silnice jen o 0,125 m. Prostor za obrubníkem pak bude ke krajnici vyložen žulovými kostkami I/10. V prostoru přechodu bude osazen obrubník se zaoblenou hranou do výšky 0,02 m. K tomuto obrubníku budou po obou stranách sníženy silniční obrubníky. Rovné úseky budou provedeny ze speciálních žlabových obrubníků, které jsou duté a umožňují odvodnění komunikace podélně, stejně jako doposud. Materiál žlabových obrubníků bude z kompozitního materiálů (recyklovaný plast) a budou osazeny do betonového lože. Výška osazení nad komunikaci, tzn. dvojřádek, bude 0,125 m. Odvod dešťové vody je přes čistící kus pomocí potrubí DN125 do příkopy. Pod vyústěním potrubí bude příkopa vyložena lomovým kamenem kg volně do štěrkodrti. Chodník k přechodům bude proveden z betonové zámkové dlažby tl. 60 mm. Varovný a signální pás bude proveden z odlišné dlažby z výstupky a jiném barevném provedení. Signální pás bude proveden i ve stávajícím chodníku. U přechodu č.1, mezi Gymnáziem a ISŠP budou zrušeny 3 stávající schody a nástup na přechod bude proveden šikminou s maximálním sklonem 6,9 %. Současně budou provedena nová betonová čela stávajícího propustku, tak aby bylo možno do nich kotvit nové zábradlí. Stávající chodník, který je proveden z betonových dlaždic 200 x 200 mm bude v délce 5,0 m na každou stranu rozebrán, na straně příkopy bude vybetonována zídka šířky 200 mm s horní hranou kopírující nový sklon chodníku ve spádu 6,0 % a tato část chodníku bude provedena z betonové zámkové dlažby 200 x 100 x 60 mm. Signální pás bude stejný jako na přístupu k přechodu. Na této straně u přechodu č.1 bude zešikmený přístup proveden mezi dva nová čela propustku. Propustek má průměr 400 mm. Na opačné straně silnice u přechodu č.1 bude zrekonstruováno stávající čelo propustku (vyspravení cementové omítky, nátěr), tak aby do něho mohlo být provedeno kotvení nového zábradlí. Všechna zábradlí budou z jednotlivých dílů max. délky 1,5 m, tak aby při případné nehodě nebyly nebezpečné. (viz. výkres zábradlí). U přechodu č.2 pak bude na straně dětského hřiště prodloužen stávající propustek o 2,8 m. Zhotoví se nové betonové šikmé čelo šířky 300 mm a prodlouží se stávající betonová roura propustku DN400.

4 Na všechny betonové stěny propustků budou osazena pomocí kotevních šroubů natřená ocelová zábradlí výšky 1000 mm. Všechny tyto čela propustků budou rekonstruována speciálními cementovými neprofilačními omítkami a nátěry. V tomto místě bude přeložen stávající sloup veřejného osvětlení výšky 12,0 m. Zhotoví se nový základ pro sloup hloubky 1,5 m a průměru 0,4 m. Kabel bude naspojkován a zatažen do nového přeloženého stožáru. Na tento stožár bude ve výšce 6,0 m namontován výložník délky 1,0 m. Na konci výložníku bude přechodové svítidlo pravostranné o výkonu 150W. U přechodu č.1 bude na straně ve směru do centra postaven nový osvětlovací stožár výšky 6,0 s výložníkem 1 m. Na konci bude namontováno svítidlo pro osvětlení přechodu. Přípojka pro tento stožár bude vedena z blízkého stávajícího stožáru VO v plastové korugované chráničce D75. Nové stožáry výšky 6,0 m s výložníky 1,0 m se speciálními světly typu Zebra budou provedeny i na druhé straně komunikace. Umístěné všech nových stožárů musí být 0,5 m od krajnice komunikace. Kabely pro napájení stožárů na druhé straně komunikace budou vedeny v protlaku pod komunikací. Protlak bude vystrojen chráničkou PE D63 x 3mm. Spolu s kabely v korugované chráničce bude ve výkopu uložen zemnící pásek FeZn 30x4 mm, který bude zemnit nové stožáry. Kabely použít CYKY 4x6 mm. Projektovaná svítidla VO na ocelových stožárech budou napojena na stávající zemní rozvod v soustavě 3 + PEN, 50 Hz, 400/230 V, TN - C. Stožáry budou vybaveny svorkovnicí 3L+N+PE s pojistkou E14. Vnitřní vedení stožárem od stožárové svorkovnice s pojistkou 6A/E14 ke svítidlu bude volně kabelem CYKY 3Cx1,5. Ukončení kabelů bude provedeno smršťovací záklopkou k zamezení vnikání vlhkosti do kabelů. 3. Vyhodnocení údajů Pro stavbu nebyl prováděn geologický průzkumy. Dle staveb v okolí se nachází pod vrstvou ornice jílovitá půda F6. Při deštích byl prováděn průzkum hydrologických poměrů v místě stavby z důvodu ověření odtokových poměrů příkop. 4. Režim povrchových vod Dešťová voda stéká do stávajících příkop podél silnice. Na tomto způsobu odvodnění se nic nemění. Pro lepší odtok vod bude zřízen dvojřádek z žulových kostek I/ Technické řešení 5.1. Výkopek Výkopek z příkop bude rozdělen na ornici (tl. 0,2m) a spodní zemní zbytek neúrodné země. Takto bude výkopek i tříděn a skladován pro pozdější využití na pozemku investora. Nevyužitý výkopek pak odvezen na skládku (např. Ropice) Úprava ploch Po zhotovení chodníku bude okolí upraveno ornicí a oseto.

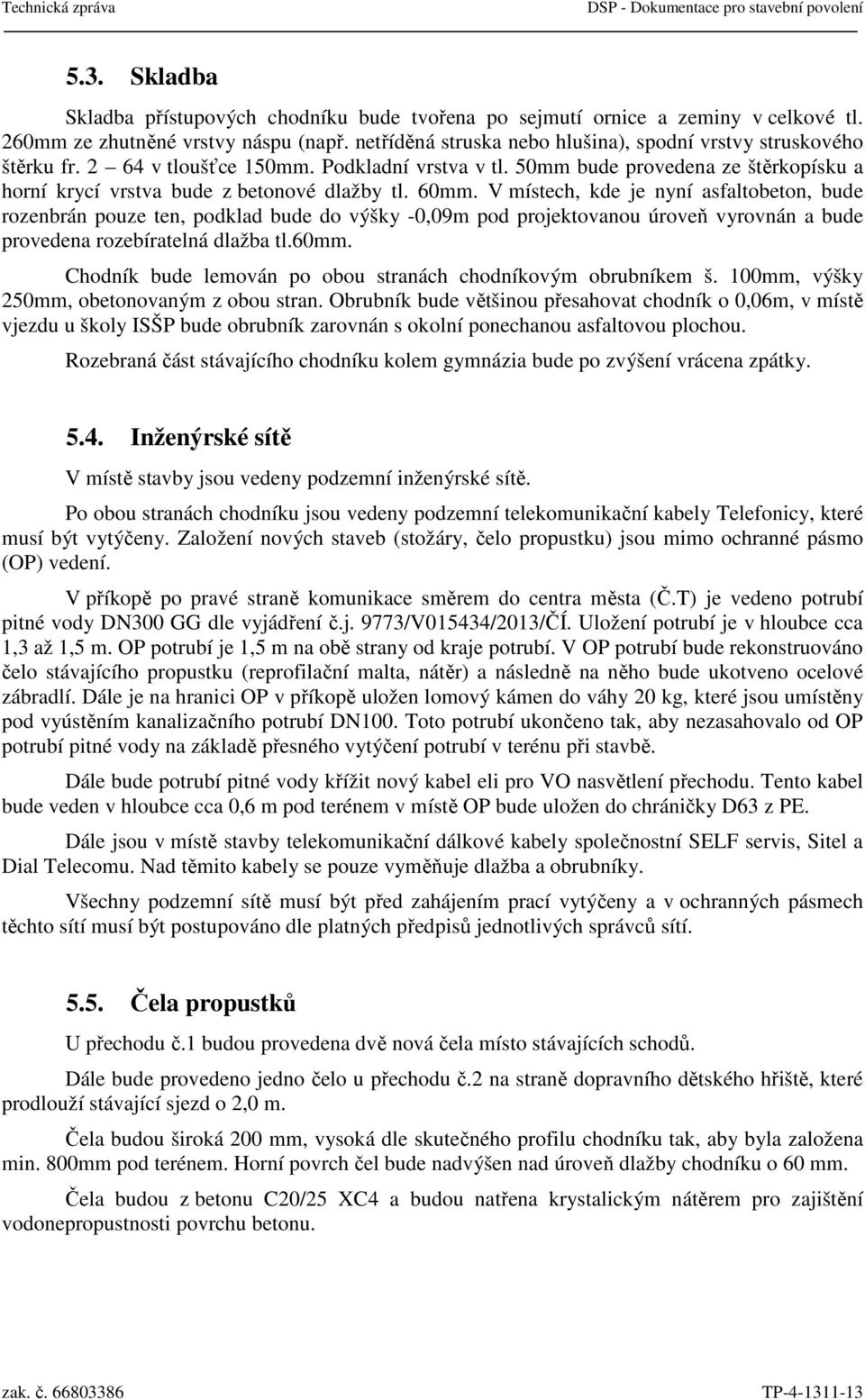

5 5.3. Skladba Skladba přístupových chodníku bude tvořena po sejmutí ornice a zeminy v celkové tl. 260mm ze zhutněné vrstvy náspu (např. netříděná struska nebo hlušina), spodní vrstvy struskového štěrku fr v tloušťce 150mm. Podkladní vrstva v tl. 50mm bude provedena ze štěrkopísku a horní krycí vrstva bude z betonové dlažby tl. 60mm. V místech, kde je nyní asfaltobeton, bude rozenbrán pouze ten, podklad bude do výšky -0,09m pod projektovanou úroveň vyrovnán a bude provedena rozebíratelná dlažba tl.60mm. Chodník bude lemován po obou stranách chodníkovým obrubníkem š. 100mm, výšky 250mm, obetonovaným z obou stran. Obrubník bude většinou přesahovat chodník o 0,06m, v místě vjezdu u školy ISŠP bude obrubník zarovnán s okolní ponechanou asfaltovou plochou. Rozebraná část stávajícího chodníku kolem gymnázia bude po zvýšení vrácena zpátky Inženýrské sítě V místě stavby jsou vedeny podzemní inženýrské sítě. Po obou stranách chodníku jsou vedeny podzemní telekomunikační kabely Telefonicy, které musí být vytýčeny. Založení nových staveb (stožáry, čelo propustku) jsou mimo ochranné pásmo (OP) vedení. V příkopě po pravé straně komunikace směrem do centra města (Č.T) je vedeno potrubí pitné vody DN300 GG dle vyjádření č.j. 9773/V015434/2013/ČÍ. Uložení potrubí je v hloubce cca 1,3 až 1,5 m. OP potrubí je 1,5 m na obě strany od kraje potrubí. V OP potrubí bude rekonstruováno čelo stávajícího propustku (reprofilační malta, nátěr) a následně na něho bude ukotveno ocelové zábradlí. Dále je na hranici OP v příkopě uložen lomový kámen do váhy 20 kg, které jsou umístěny pod vyústěním kanalizačního potrubí DN100. Toto potrubí ukončeno tak, aby nezasahovalo od OP potrubí pitné vody na základě přesného vytýčení potrubí v terénu při stavbě. Dále bude potrubí pitné vody křížit nový kabel eli pro VO nasvětlení přechodu. Tento kabel bude veden v hloubce cca 0,6 m pod terénem v místě OP bude uložen do chráničky D63 z PE. Dále jsou v místě stavby telekomunikační dálkové kabely společnostní SELF servis, Sitel a Dial Telecomu. Nad těmito kabely se pouze vyměňuje dlažba a obrubníky. Všechny podzemní sítě musí být před zahájením prací vytýčeny a v ochranných pásmech těchto sítí musí být postupováno dle platných předpisů jednotlivých správců sítí Čela propustků U přechodu č.1 budou provedena dvě nová čela místo stávajících schodů. Dále bude provedeno jedno čelo u přechodu č.2 na straně dopravního dětského hřiště, které prodlouží stávající sjezd o 2,0 m. Čela budou široká 200 mm, vysoká dle skutečného profilu chodníku tak, aby byla založena min. 800mm pod terénem. Horní povrch čel bude nadvýšen nad úroveň dlažby chodníku o 60 mm. Čela budou z betonu C20/25 XC4 a budou natřena krystalickým nátěrem pro zajištění vodonepropustnosti povrchu betonu.

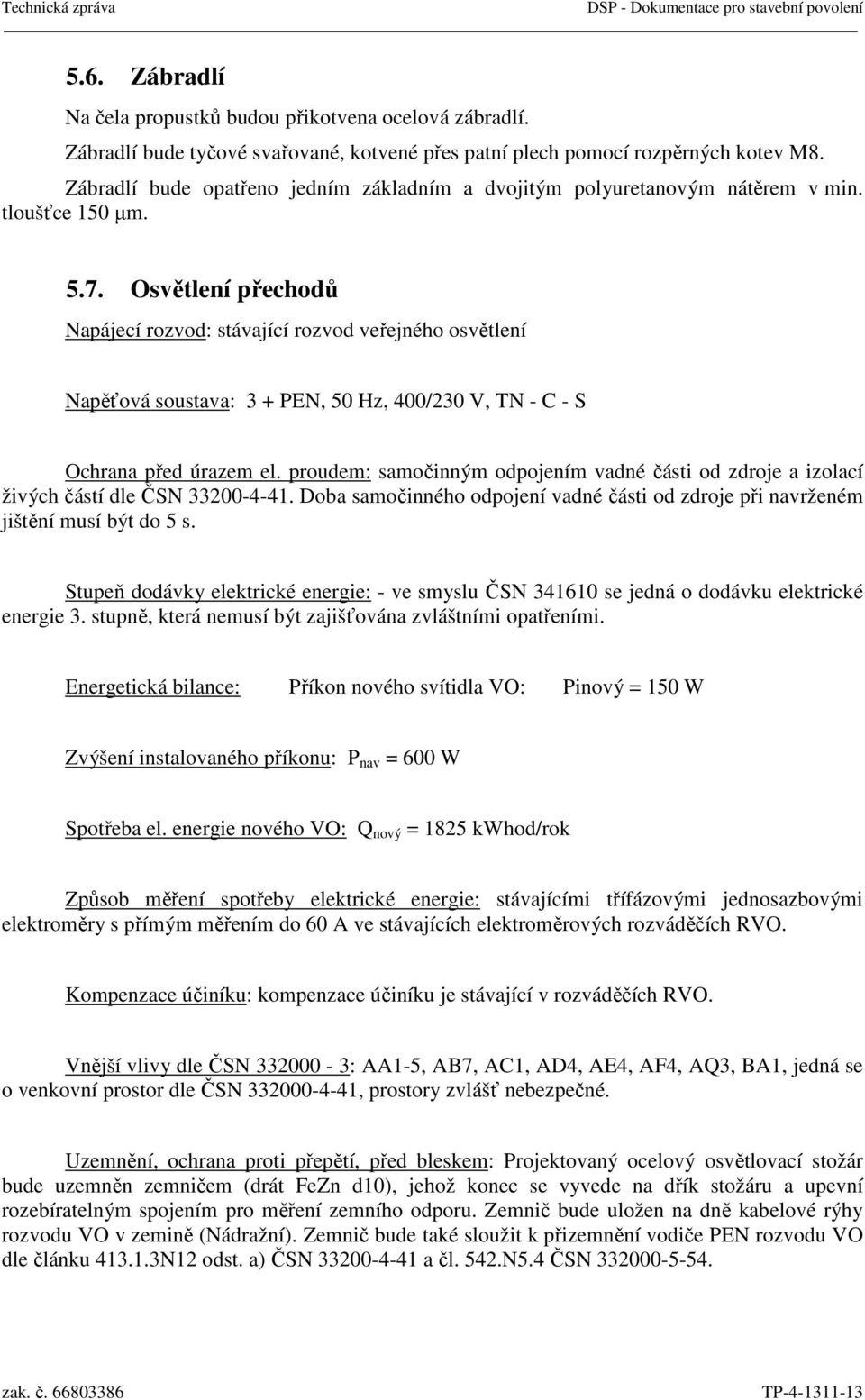

6 5.6. Zábradlí Na čela propustků budou přikotvena ocelová zábradlí. Zábradlí bude tyčové svařované, kotvené přes patní plech pomocí rozpěrných kotev M8. Zábradlí bude opatřeno jedním základním a dvojitým polyuretanovým nátěrem v min. tloušťce 150 µm Osvětlení přechodů Napájecí rozvod: stávající rozvod veřejného osvětlení Napěťová soustava: 3 + PEN, 50 Hz, 400/230 V, TN - C - S Ochrana před úrazem el. proudem: samočinným odpojením vadné části od zdroje a izolací živých částí dle ČSN Doba samočinného odpojení vadné části od zdroje při navrženém jištění musí být do 5 s. Stupeň dodávky elektrické energie: - ve smyslu ČSN se jedná o dodávku elektrické energie 3. stupně, která nemusí být zajišťována zvláštními opatřeními. Energetická bilance: Příkon nového svítidla VO: Pinový = 150 W Zvýšení instalovaného příkonu: P nav = 600 W Spotřeba el. energie nového VO: Q nový = 1825 kwhod/rok Způsob měření spotřeby elektrické energie: stávajícími třífázovými jednosazbovými elektroměry s přímým měřením do 60 A ve stávajících elektroměrových rozváděčích RVO. Kompenzace účiníku: kompenzace účiníku je stávající v rozváděčích RVO. Vnější vlivy dle ČSN : AA1-5, AB7, AC1, AD4, AE4, AF4, AQ3, BA1, jedná se o venkovní prostor dle ČSN , prostory zvlášť nebezpečné. Uzemnění, ochrana proti přepětí, před bleskem: Projektovaný ocelový osvětlovací stožár bude uzemněn zemničem (drát FeZn d10), jehož konec se vyvede na dřík stožáru a upevní rozebíratelným spojením pro měření zemního odporu. Zemnič bude uložen na dně kabelové rýhy rozvodu VO v zemině (Nádražní). Zemnič bude také sloužit k přizemnění vodiče PEN rozvodu VO dle článku N12 odst. a) ČSN a čl. 542.N5.4 ČSN

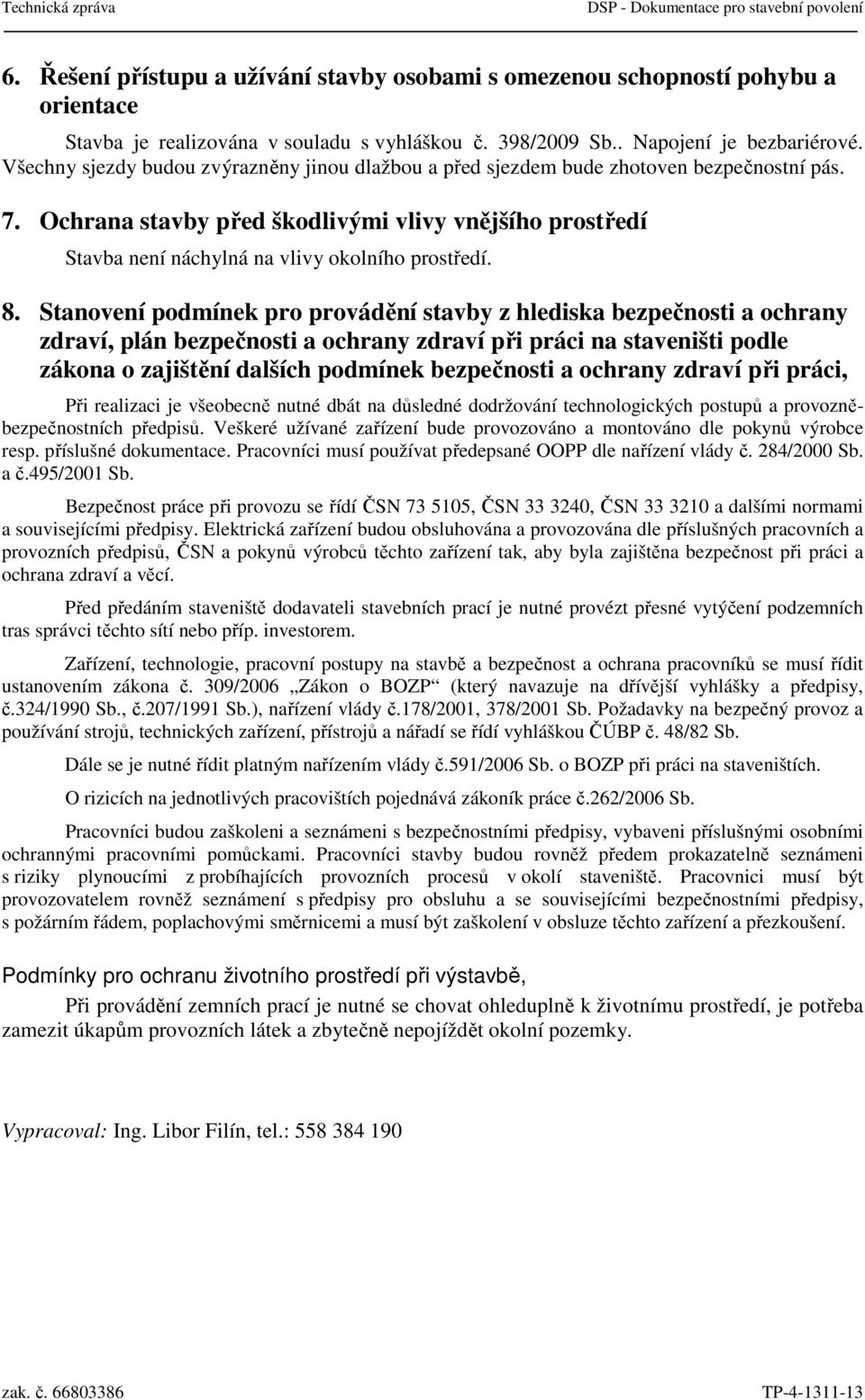

7 6. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Stavba je realizována v souladu s vyhláškou č. 398/2009 Sb.. Napojení je bezbariérové. Všechny sjezdy budou zvýrazněny jinou dlažbou a před sjezdem bude zhotoven bezpečnostní pás. 7. Ochrana stavby před škodlivými vlivy vnějšího prostředí Stavba není náchylná na vlivy okolního prostředí. 8. Stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví, plán bezpečnosti a ochrany zdraví při práci na staveništi podle zákona o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, Při realizaci je všeobecně nutné dbát na důsledné dodržování technologických postupů a provozněbezpečnostních předpisů. Veškeré užívané zařízení bude provozováno a montováno dle pokynů výrobce resp. příslušné dokumentace. Pracovníci musí používat předepsané OOPP dle nařízení vlády č. 284/2000 Sb. a č.495/2001 Sb. Bezpečnost práce při provozu se řídí ČSN , ČSN , ČSN a dalšími normami a souvisejícími předpisy. Elektrická zařízení budou obsluhována a provozována dle příslušných pracovních a provozních předpisů, ČSN a pokynů výrobců těchto zařízení tak, aby byla zajištěna bezpečnost při práci a ochrana zdraví a věcí. Před předáním staveniště dodavateli stavebních prací je nutné provézt přesné vytýčení podzemních tras správci těchto sítí nebo příp. investorem. Zařízení, technologie, pracovní postupy na stavbě a bezpečnost a ochrana pracovníků se musí řídit ustanovením zákona č. 309/2006 Zákon o BOZP (který navazuje na dřívější vyhlášky a předpisy, č.324/1990 Sb., č.207/1991 Sb.), nařízení vlády č.178/2001, 378/2001 Sb. Požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí se řídí vyhláškou ČÚBP č. 48/82 Sb. Dále se je nutné řídit platným nařízením vlády č.591/2006 Sb. o BOZP při práci na staveništích. O rizicích na jednotlivých pracovištích pojednává zákoník práce č.262/2006 Sb. Pracovníci budou zaškoleni a seznámeni s bezpečnostními předpisy, vybaveni příslušnými osobními ochrannými pracovními pomůckami. Pracovníci stavby budou rovněž předem prokazatelně seznámeni s riziky plynoucími z probíhajících provozních procesů v okolí staveniště. Pracovnici musí být provozovatelem rovněž seznámení s předpisy pro obsluhu a se souvisejícími bezpečnostními předpisy, s požárním řádem, poplachovými směrnicemi a musí být zaškolení v obsluze těchto zařízení a přezkoušení. Podmínky pro ochranu životního prostředí při výstavbě, Při provádění zemních prací je nutné se chovat ohleduplně k životnímu prostředí, je potřeba zamezit úkapům provozních látek a zbytečně nepojíždět okolní pozemky. Vypracoval: Ing. Libor Filín, tel.:
