1 Vertikální a stolní sterilizátory pro Laboratoře Laboratorní řada

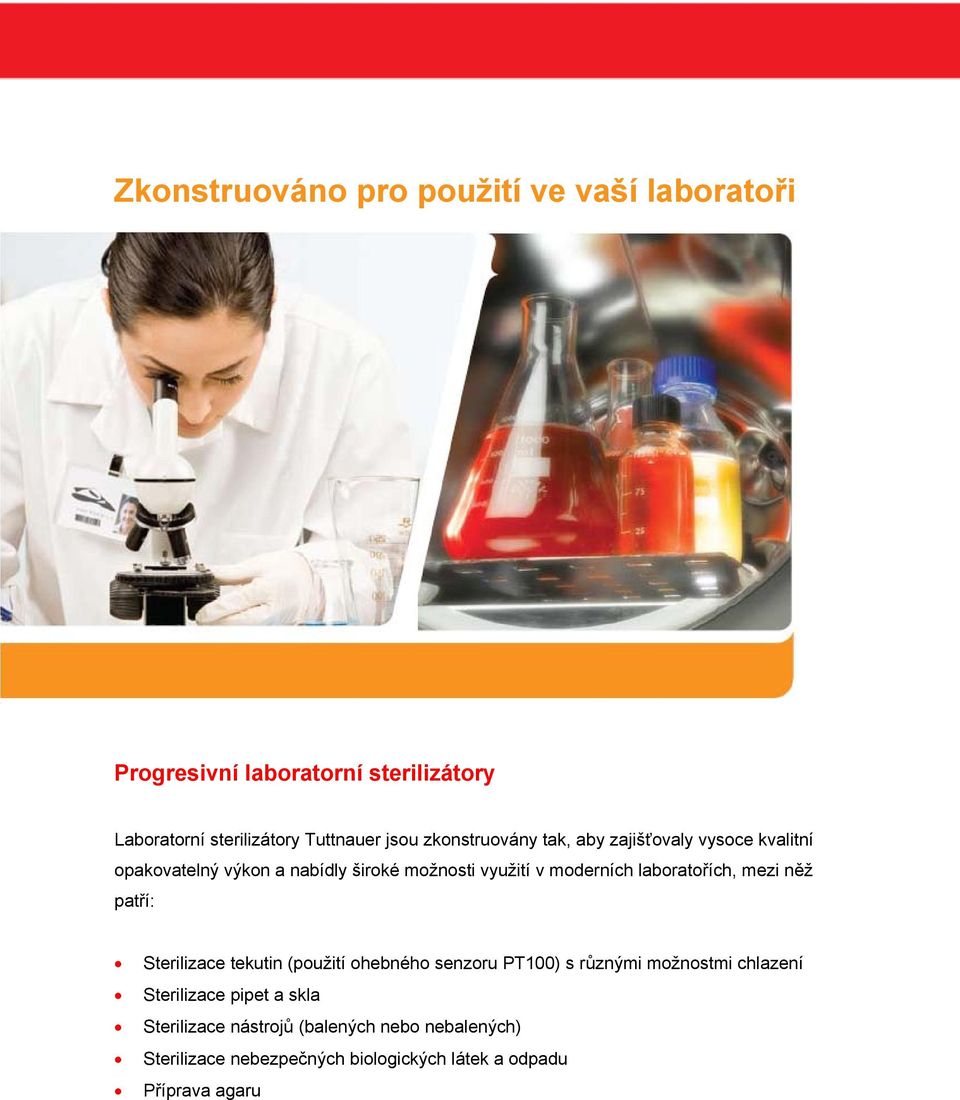

2 Zkonstruováno pro použití ve vaší laboratoři Progresivní laboratorní sterilizátory Laboratorní sterilizátory Tuttnauer jsou zkonstruovány tak, aby zajišťovaly vysoce kvalitní opakovatelný výkon a nabídly široké možnosti využití v moderních laboratořích, mezi něž patří: Sterilizace tekutin (použití ohebného senzoru PT100) s různými možnostmi chlazení Sterilizace pipet a skla Sterilizace nástrojů (balených nebo nebalených) Sterilizace nebezpečných biologických látek a odpadu Příprava agaru

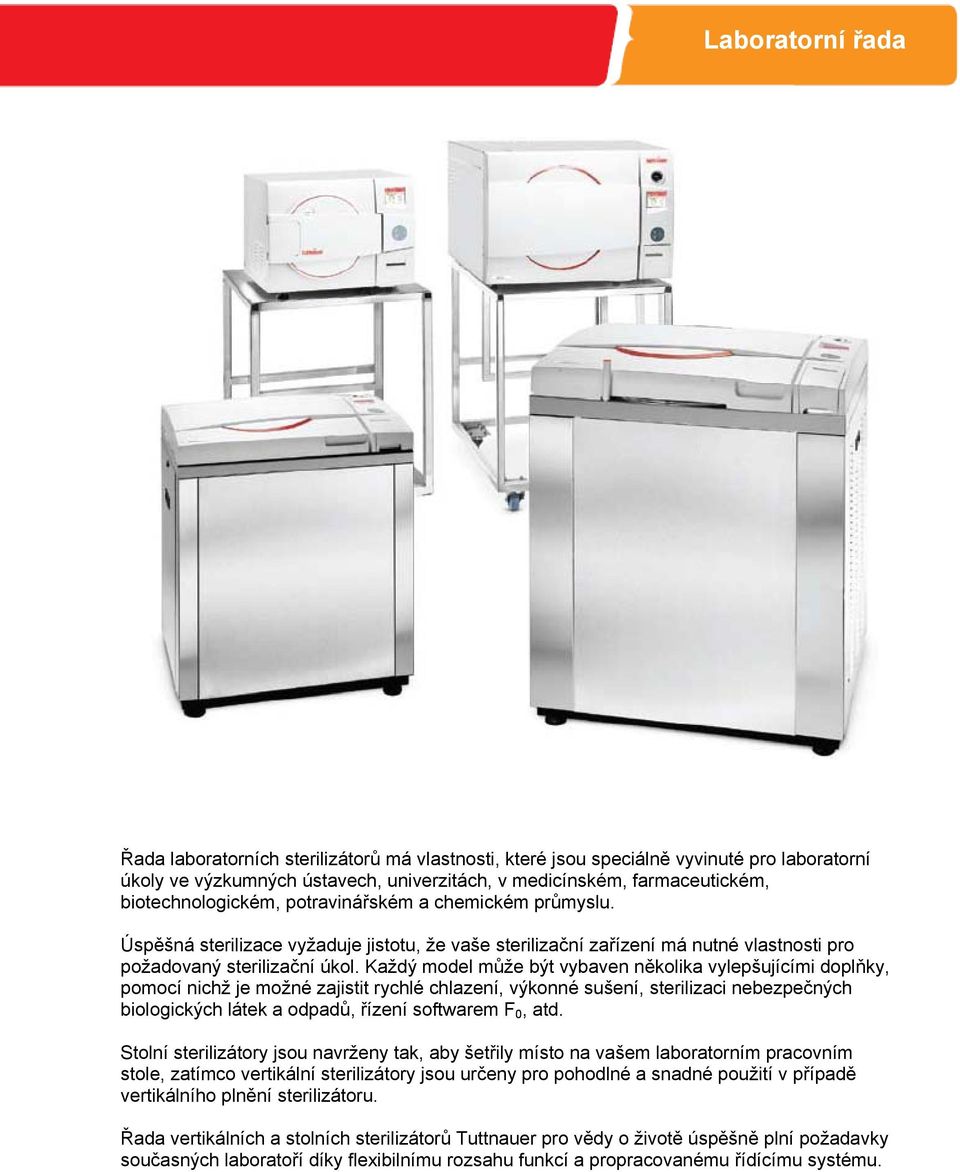

3 Laboratorní řada Řada laboratorních sterilizátorů má vlastnosti, které jsou speciálně vyvinuté pro laboratorní úkoly ve výzkumných ústavech, univerzitách, v medicínském, farmaceutickém, biotechnologickém, potravinářském a chemickém průmyslu. Úspěšná sterilizace vyžaduje jistotu, že vaše sterilizační zařízení má nutné vlastnosti pro požadovaný sterilizační úkol. Každý model může být vybaven několika vylepšujícími doplňky, pomocí nichž je možné zajistit rychlé chlazení, výkonné sušení, sterilizaci nebezpečných biologických látek a odpadů, řízení softwarem F 0, atd. Stolní sterilizátory jsou navrženy tak, aby šetřily místo na vašem laboratorním pracovním stole, zatímco vertikální sterilizátory jsou určeny pro pohodlné a snadné použití v případě vertikálního plnění sterilizátoru. Řada vertikálních a stolních sterilizátorů Tuttnauer pro vědy o životě úspěšně plní požadavky současných laboratoří díky flexibilnímu rozsahu funkcí a propracovanému řídícímu systému.

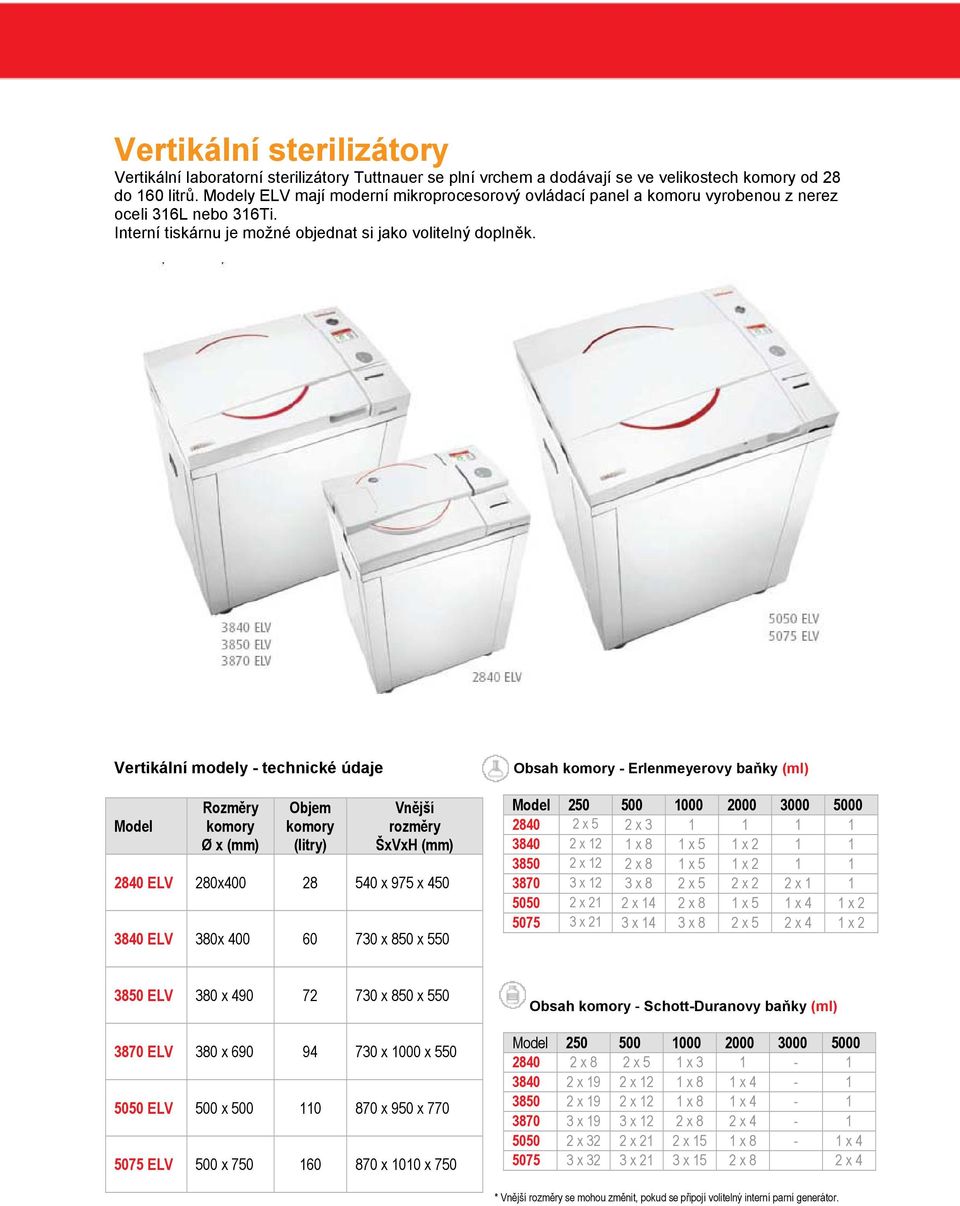

4 Vertikální sterilizátory Vertikální laboratorní sterilizátory Tuttnauer se plní vrchem a dodávají se ve velikostech komory od 28 do 160 litrů. Modely ELV mají moderní mikroprocesorový ovládací panel a komoru vyrobenou z nerez oceli 316L nebo 316Ti. Interní tiskárnu je možné objednat si jako volitelný doplněk. Vertikální modely - technické údaje Model Rozměry komory Ø x (mm) Objem komory (litry) Vnější rozměry ŠxVxH (mm) 2840 ELV 280x x 975 x ELV 380x x 850 x 550 Obsah komory - Erlenmeyerovy baňky (ml) Model x 5 2 x x 12 1 x 8 1 x 5 1 x x 12 2 x 8 1 x 5 1 x x 12 3 x 8 2 x 5 2 x 2 2 x x 21 2 x 14 2 x 8 1 x 5 1 x 4 1 x x 21 3 x 14 3 x 8 2 x 5 2 x 4 1 x ELV 380 x x 850 x ELV 380 x x 1000 x ELV 500 x x 950 x ELV 500 x x 1010 x 750 Obsah komory - Schott-Duranovy baňky (ml) Model x 8 2 x 5 1 x x 19 2 x 12 1 x 8 1 x x 19 2 x 12 1 x 8 1 x x 19 3 x 12 2 x 8 2 x x 32 2 x 21 2 x 15 1 x 8-1 x x 32 3 x 21 3 x 15 2 x 8 2 x 4 * Vnější rozměry se mohou změnit, pokud se připojí volitelný interní parní generátor.

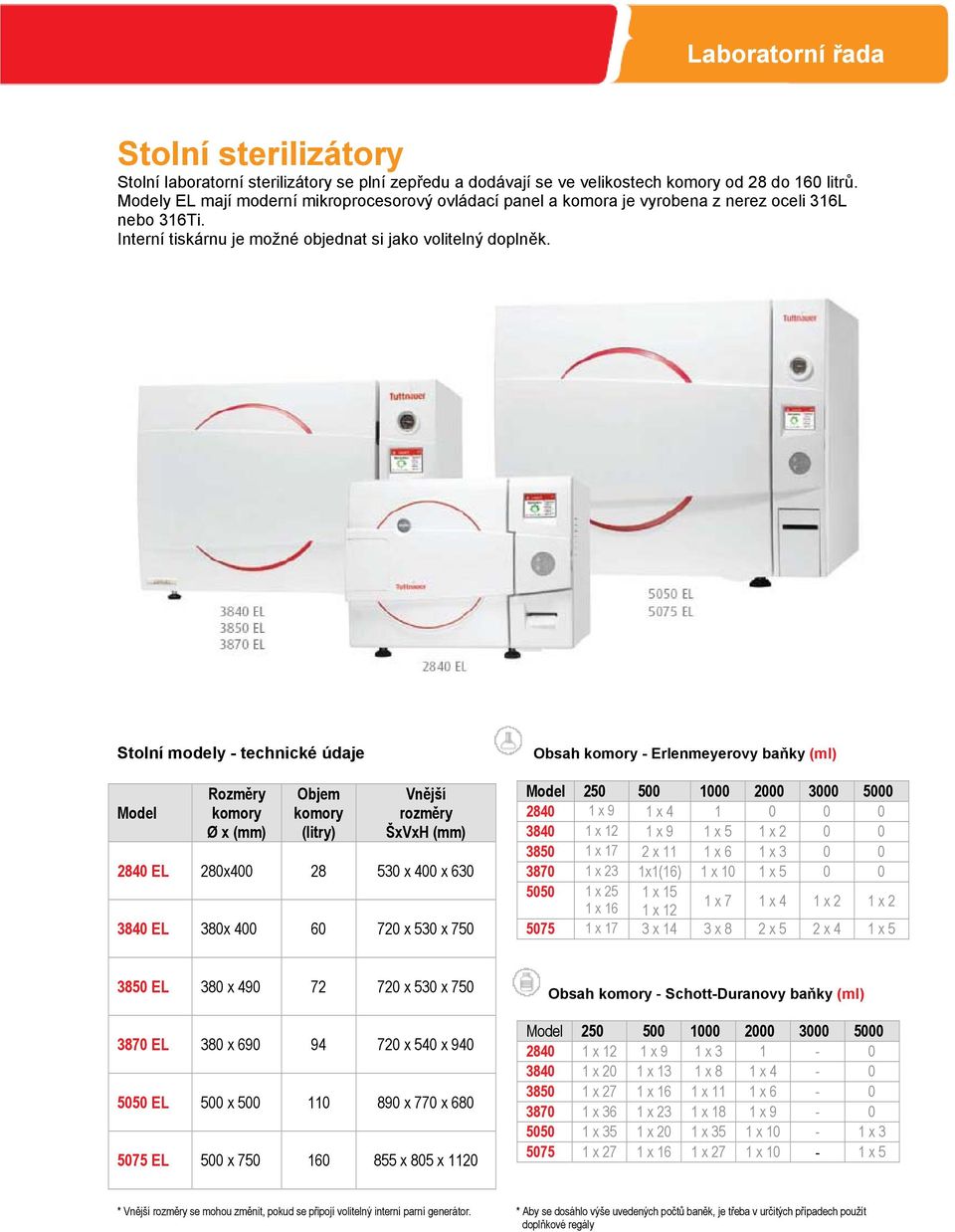

5 Laboratorní řada Stolní sterilizátory Stolní laboratorní sterilizátory se plní zepředu a dodávají se ve velikostech komory od 28 do 160 litrů. Modely EL mají moderní mikroprocesorový ovládací panel a komora je vyrobena z nerez oceli 316L nebo 316Ti. Interní tiskárnu je možné objednat si jako volitelný doplněk. Stolní modely - technické údaje Model Rozměry komory Ø x (mm) Objem komory (litry) Vnější rozměry ŠxVxH (mm) 2840 EL 280x x 400 x EL 380x x 530 x 750 Obsah komory - Erlenmeyerovy baňky (ml) Model x 9 1 x x 12 1 x 9 1 x 5 1 x x 17 2 x 11 1 x 6 1 x x 23 1x1(16) 1 x 10 1 x x 25 1 x 15 1 x 16 1 x 12 1 x 7 1 x 4 1 x 2 1 x x 17 3 x 14 3 x 8 2 x 5 2 x 4 1 x EL 380 x x 530 x EL 380 x x 540 x EL 500 x x 770 x EL 500 x x 805 x 1120 Obsah komory - Schott-Duranovy baňky (ml) Model x 12 1 x 9 1 x x 20 1 x 13 1 x 8 1 x x 27 1 x 16 1 x 11 1 x x 36 1 x 23 1 x 18 1 x x 35 1 x 20 1 x 35 1 x 10-1 x x 27 1 x 16 1 x 27 1 x 10-1 x 5 * Vnější rozměry se mohou změnit, pokud se připojí volitelný interní parní generátor. * Aby se dosáhlo výše uvedených počtů baněk, je třeba v určitých případech použít doplňkové regály

6 Moderní ovládací systém pro vaši laboratoř Využijte výhody moderního řídícího systému Tuttnauer s barevným displejem Vlastnosti a funkce Řízení softwarem F 0 Regulace tlaku podle algoritmu PID (proporcionálně integrační diference) Uchování nejméně 200 cyklů v zabudované paměti Dva senzory PT100 v souladu s normami IEC , IEC Možnost připojení až 6 teplotních a 4 tlakových senzorů 30 identifikačních kódů a hesel pro nastavení různých úrovní přístupu Řídící jednotka a software vyhovují normě 21 CFR, část 11. Senzorický test In/Out (umožňuje technikovi zkontrolovat každou součást systému samostatně) Rozsah sterilizační teploty od 110 C do 137 C Doplňkový rozsah volitelné dezinfekčních / izotermických teplot od 40 C do 105 C Doplňkové nezávislé záznamové zařízení pro kontrolu měření hodnot cyklů. Upozornění na potřebu výměny filtru na základě počtu cyklů Propracovaný barevný displej Nový displej společnosti Tuttnauer využívá barevnou zobrazovací technologii. Uživatelské rozhraní (UI) bylo upraveno v následujících ohledech: Vícebarevný displej pro přehlednější čtení Fáze cyklu jsou barevně odlišeny Snadná obsluha Rychlý přístup k důležitým informacím Několik jazyků Zabudovaný přehled údajů o starších cyklech Zobrazení grafů vývoje teploty a tlaku Soubor dokumentace Na objednávku můžete získat kompletní soubor dokumentace: Předběžné podmínky pro instalaci (IQ) Předběžné podmínky pro provoz (OQ) Předběžné výkonnostní podmínky (PQ)

7 Laboratorní řada Programy sterilizačních cyklů Řízení předběžného a následného vakua (doplněk) 10 pevných programů cyklů 20 uživatelských programů cyklů 2 testovací programy (Test B&D a Test těsnosti) Cyklus pro čištění potrubí (volitelný) Cyklus zatížení materiálu (volitelný) pro testování různých materiálů (opakované cykly a dlouhá doba sterilizace - 24 hodin, 48 hodin, 72 hodin a delší) Aktivace/deaktivace sterilizačních programů podle potřeb uživatele Způsoby připojení příslušenství USB port pro externí paměťová zařízení Přímé připojení k interní tepelné tiskárně a další konektor pro RS-232 externí tiskárnu Přídavná čtečka čárových kódů připojovaná přes USB Ethernetový komunikační port

8 Tekuté materiály Aplikace rychlého chlazení u tekutých materiálů Sterilizování tekutin vyžaduje delší dobu ohřevu a chlazení k dokončení cyklu, obzvlášť v případě choulostivých tekutin. Pro aplikace, kde záleží na rychlosti, nabízejí laboratorní sterilizátory Tuttnauer doplňkové propracované metody rychlého chlazení, které brání náhlému poklesu tlaku v komoře, jenž může zapříčinit převaření a únik tekutiny. Graf rychlého chlazení Cyklus s chladícím systémem Standardní cyklus Teplota Tlak Rychlé chlazení tekutin Po dokončení sterilizace se do komory sterilizátoru přes mikrobiologický filtr vpustí stlačený vzduch, který brání poklesu tlaku, čímž předchází deformaci předmětů, vytvoření trhlin nebo vylití. Studená voda, která následně cirkuluje chladícím potrubím, rychle snižuje teplotu v komoře a teplotu sterilizované tekutiny na bezpečnou hodnotu. Ohřev Sterilizace Rychlé chlazení Konec cyklu ČAS Standardní chlazení Konec cyklu Technologie rychlého chlazení Tuttnauer zkracuje dobu cyklu až o 50% a minimalizuje dobu vystavení náplně vysokým teplotám. Stolní modely ELC Vpuštění stlačeného vzduchu Komora se natlakuje Vertikální modely ELVC c Vpuštění studené vody Teplota v komoře se sníží Vpuštění stlačeného vzduchu Komora se natlakuje

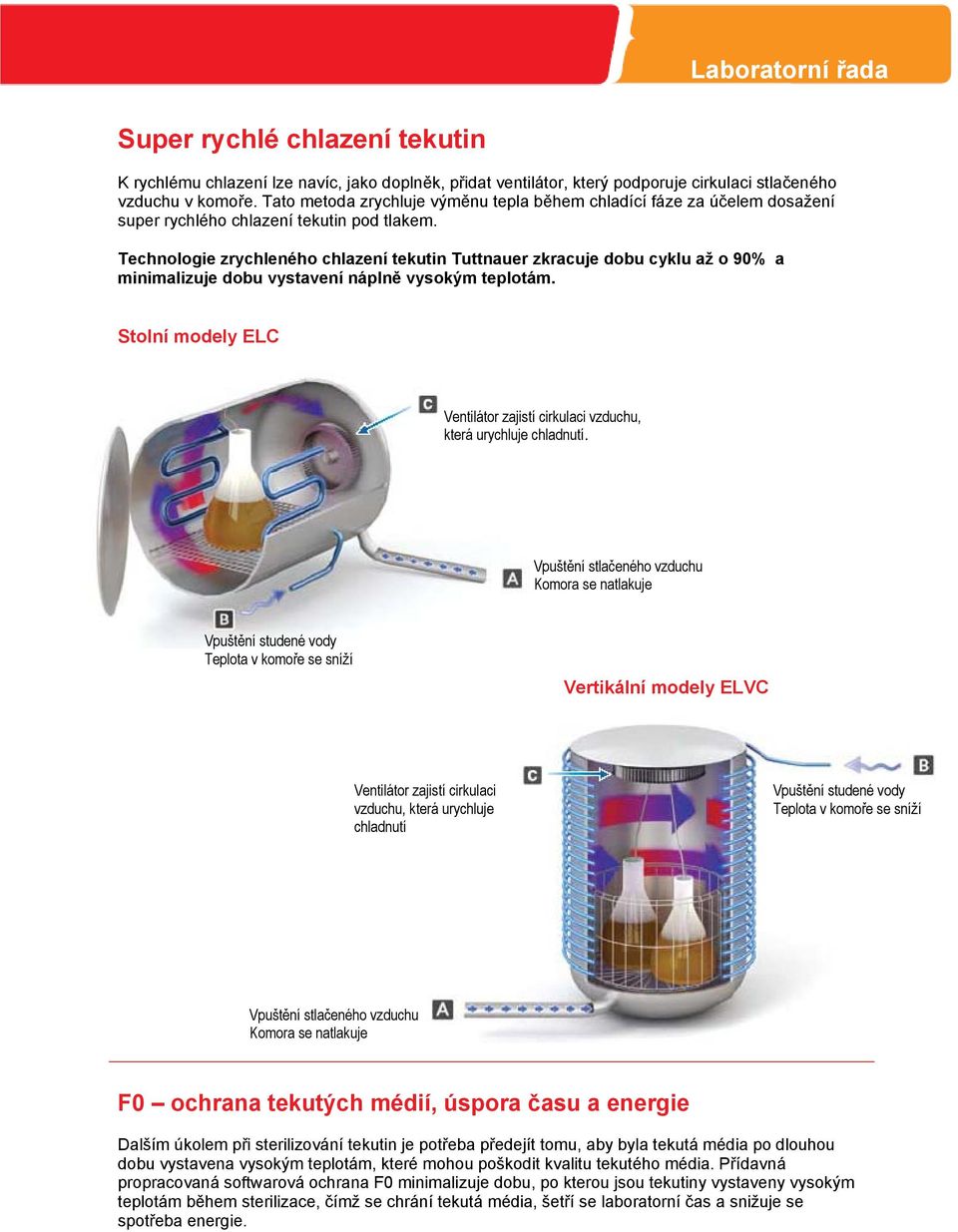

9 Laboratorní řada Super rychlé chlazení tekutin K rychlému chlazení lze navíc, jako doplněk, přidat ventilátor, který podporuje cirkulaci stlačeného vzduchu v komoře. Tato metoda zrychluje výměnu tepla během chladící fáze za účelem dosažení super rychlého chlazení tekutin pod tlakem. Technologie zrychleného chlazení tekutin Tuttnauer zkracuje dobu cyklu až o 90% a minimalizuje dobu vystavení náplně vysokým teplotám. Stolní modely ELC Ventilátor zajistí cirkulaci vzduchu, která urychluje chladnutí. Vpuštění stlačeného vzduchu Komora se natlakuje Vpuštění studené vody Teplota v komoře se sníží Vertikální modely ELVC Ventilátor zajistí cirkulaci vzduchu, která urychluje chladnutí Vpuštění studené vody Teplota v komoře se sníží Vpuštění stlačeného vzduchu Komora se natlakuje F0 ochrana tekutých médií, úspora času a energie Dalším úkolem při sterilizování tekutin je potřeba předejít tomu, aby byla tekutá média po dlouhou dobu vystavena vysokým teplotám, které mohou poškodit kvalitu tekutého média. Přídavná propracovaná softwarová ochrana F0 minimalizuje dobu, po kterou jsou tekutiny vystaveny vysokým teplotám během sterilizace, čímž se chrání tekutá média, šetří se laboratorní čas a snižuje se spotřeba energie.

10 Sterilizace skleněných a dutých předmětů a pipetových špiček Účinné odčerpání vzduchu je důležitým požadavkem jak pro sterilizaci dutých předmětů, tak pro laboratorní sklo a špičky u kterých není standardní metoda odčerpání vzduchu pomocí gravitace účinná. Odčerpání vzduchu po sterilizaci také podporuje rychlé sušení vašeho laboratorního skla. Účinné odsávání vzduchu Pomocí přídavné vývěvy lze zajistit účinné odčerpání vzduchu s využitím přerušovaného předběžného vakua, kdy se odstraní vzduchové kapsy ze všech typů materiálů a dojde k maximálnímu proniknutí páry do veškerého materiálu v komoře sterilizátoru. Aktivní sušení pomocí následného vakua Přídavná vývěva se může u stolních sterilizátorů použít při sušení pomocí následného vakua na konci sterilizačního cyklu. Následné vakuum zajišťuje lepší sušení porézních materiálů a dutých nástrojů jako jsou pipetové špičky. Stolní sterilizátor je vybaven topnou deskou umístěnou pod sterilizační komorou, která zahřívá komoru během fáze sušení. Nízký tlak v komoře sterilizátoru vyvolaný vakuem snižuje teplotu varu, díky čemuž se vlhkost rychleji odpařuje. Pára se potom pomocí vakua odsaje z komory sterilizátoru a materiál zůstane suchý. Komora sterilizátoru se zahřívá pomocí topné desky umístěné na vnější stěně komory. Vývěva používá se k odčerpání vzduchu ve fázi předběžného vakua používá se ve fázi následného vakua k odstranění vlhkosti, čímž se urychluje sušení

11 Aplikace, které vyžadují vysoký výkon Laboratorní řada Vysoce výkonné laboratorní sterilizátory Tuttnauer obsahují následující přídavné prvky: zabudovaný parní generátor, vývěvu a spirálu kolem komory. Tyto sterilizátory zajišťují účinný ohřev a kompletní sušení. Rychlý a účinný ohřev Okamžitě dostupná pára a účinné odčerpání vzduchu Během fáze ohřevu se vzduch účinně odčerpá z komory pomocí silné vývěvy. Potom se do sterilizátoru vpustí pára, která je připravená v parním generátoru, čímž se komora okamžitě zahřeje. Kompletní sušení Ohřev komory a následné vakuum U stolních nebo vertikálních sterilizátorů se dosahuje vysoce účinného sušení pomocí rovnoměrného ohřevu stěn komory. Toho se docílí díky páře, která se vhání do spirály obklopující komoru a ohřívá ji. Fáze následného vakua snižuje bod varu, což urychluje sušení. To má za následek rychlejší a kompletní sušení a je zaručeno, že se vysuší i nejproblémovější matriály jako jsou textilie, porézní materiály, duté nástroje a pipetové špičky. Stolní modely EL Komora sterilizátoru se ohřívá pomocí páry. která se vhání do spirály, jež obklopuje komoru. Vlhkost se odvádí pomocí vývěvy. Nízký tlak snižuje bod varu, což urychluje sušení. Vertikální modely ELV Komora sterilizátoru se ohřívá pomocí páry. která se vhání do spirály obklopující komoru. Vlhkost se odvádí pomocí vývěvy. Nízký tlak snižuje bod varu, což urychluje sušení. Integrovaný parní generátor Integrovaný parní generátor pro vertikální a stolní modely sterilizátorů

12 Sterilizace nebezpečných biologických látek a odpadu Mnoho laboratoří pracuje s rizikovými biologickými látkami, které mohou být nebezpečné pro personál laboratoře a životní prostředí. Řada propracovaných laboratorních sterilizátorů nabízí přídavnou možnost zpracování nebezpečných biologických látek pomocí sterilizace. Před zahájením sterilizace, během fáze odčerpávání vzduchu, projdou všechny plynné odpadní produkty přes biologický filtr o tloušťce 0,2 µm, který filtruje odváděný vzduch. Během sterilizační fáze kondenzát nevychází z komory sterilizátoru, ale prochází sterilizací, stejně jako biologický filtr. Personál laboratoře i životní prostředí jsou dále chráněni před nebezpečím kontaminace. Společnost Tuttnauer dodává nádoby na pevný odpad, v nichž je odpad uložen během sterilizačního cyklu. Fáze odčerpání vzduchu a ohřevu Sterilizační fáze Fáze chlazení a vypuštění Konec cyklu Během fáze odčerpávání vzduchu z komory prochází vzduch biologickým filtrem a ze sterilizátoru vychází jako sterilní. Žádné odčerpávání. Náplň a biologický filtr se sterilizuje Náplň, odpad i vzduchový filtr jsou sterilní. Izotermální zpracování pro přípravu agaru Doplňkové izotermální cykly se standardně používají pro přípravu agaru a ostatních biologických médií. Tuttnauer nabízí flexibilní izotermální cyklus s rozsahem teplot od 40 C do 105 C, který umožňuje pozvolný ohřev a pozvolné ochlazování agaru.

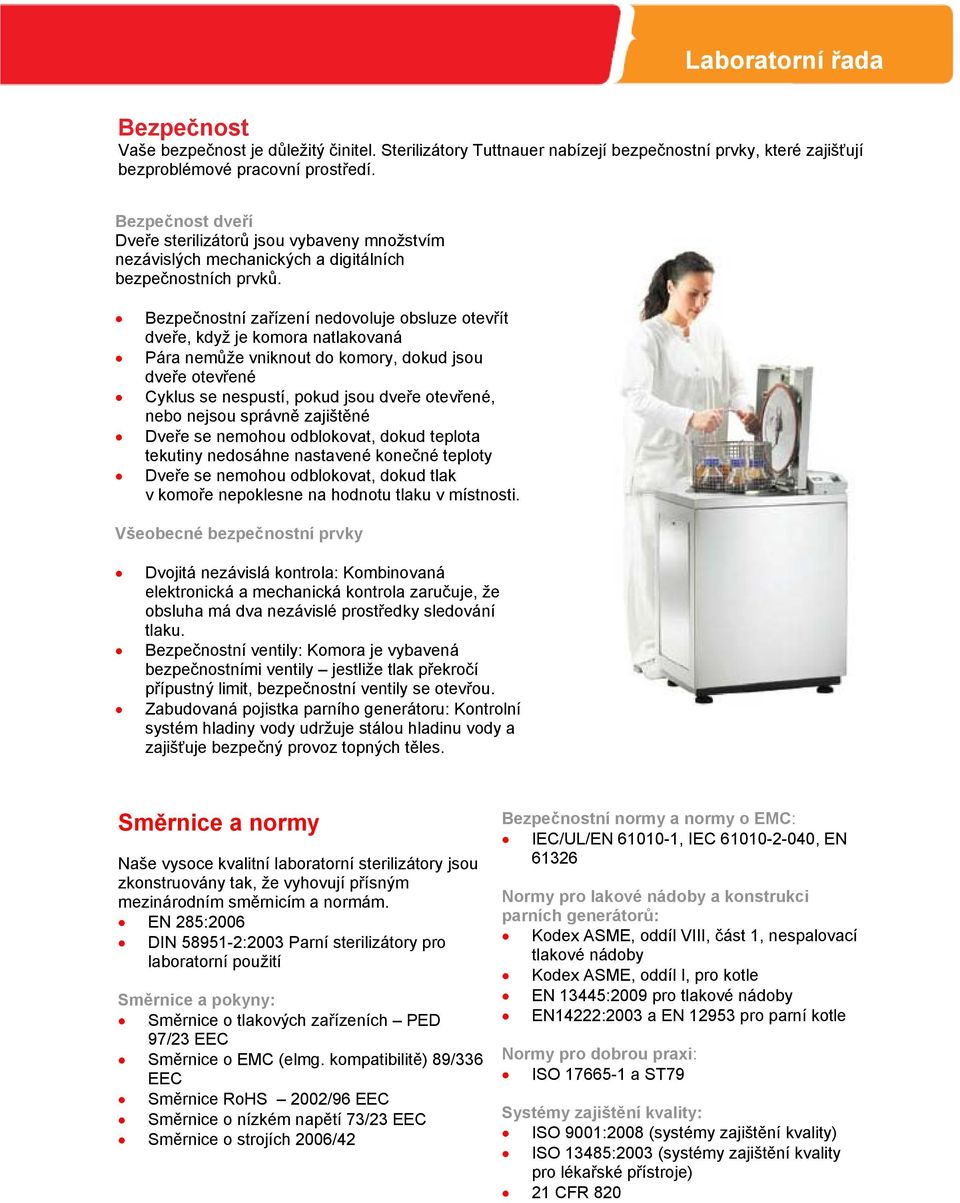

13 Laboratorní řada Bezpečnost Vaše bezpečnost je důležitý činitel. Sterilizátory Tuttnauer nabízejí bezpečnostní prvky, které zajišťují bezproblémové pracovní prostředí. Bezpečnost dveří Dveře sterilizátorů jsou vybaveny množstvím nezávislých mechanických a digitálních bezpečnostních prvků. Bezpečnostní zařízení nedovoluje obsluze otevřít dveře, když je komora natlakovaná Pára nemůže vniknout do komory, dokud jsou dveře otevřené Cyklus se nespustí, pokud jsou dveře otevřené, nebo nejsou správně zajištěné Dveře se nemohou odblokovat, dokud teplota tekutiny nedosáhne nastavené konečné teploty Dveře se nemohou odblokovat, dokud tlak v komoře nepoklesne na hodnotu tlaku v místnosti. Všeobecné bezpečnostní prvky Dvojitá nezávislá kontrola: Kombinovaná elektronická a mechanická kontrola zaručuje, že obsluha má dva nezávislé prostředky sledování tlaku. Bezpečnostní ventily: Komora je vybavená bezpečnostními ventily jestliže tlak překročí přípustný limit, bezpečnostní ventily se otevřou. Zabudovaná pojistka parního generátoru: Kontrolní systém hladiny vody udržuje stálou hladinu vody a zajišťuje bezpečný provoz topných těles. Směrnice a normy Naše vysoce kvalitní laboratorní sterilizátory jsou zkonstruovány tak, že vyhovují přísným mezinárodním směrnicím a normám. EN 285:2006 DIN :2003 Parní sterilizátory pro laboratorní použití Směrnice a pokyny: Směrnice o tlakových zařízeních PED 97/23 EEC Směrnice o EMC (elmg. kompatibilitě) 89/336 EEC Směrnice RoHS 2002/96 EEC Směrnice o nízkém napětí 73/23 EEC Směrnice o strojích 2006/42 Bezpečnostní normy a normy o EMC: IEC/UL/EN , IEC , EN Normy pro lakové nádoby a konstrukci parních generátorů: Kodex ASME, oddíl VIII, část 1, nespalovací tlakové nádoby Kodex ASME, oddíl I, pro kotle EN 13445:2009 pro tlakové nádoby EN14222:2003 a EN pro parní kotle Normy pro dobrou praxi: ISO a ST79 Systémy zajištění kvality: ISO 9001:2008 (systémy zajištění kvality) ISO 13485:2003 (systémy zajištění kvality pro lékařské přístroje) 21 CFR 820

14 Kódy hlavních volitelných prvků Všechny moderní laboratorní sterilizátory Tuttnauer jsou vybaveny propracovaným řídícím systémem a barevným displejem. Volitelné propracované prvky jsou v tabulce označeny následujícími kódy pro sterilizátory EL (předem plněné) a ELV (vertikální): Kód prvku Název prvku Popis prvku C Rychlé chlazení (až o 75%) Cirkulující voda ve spirále ochlazuje komoru. C + F PV Super rychlé chlazení (až o 90%) Účinné odčerpání vzduchu Účinné odčerpání vlhkosti Cirkulující voda ve spirále a ventilátor rychle ochlazují komoru. Účinné odčerpání vzduchu a vlhkosti pomocí vývěvy G Účinný ohřev Účinný ohřev pomocí páry z parního generátoru PV G BH Kompletní sušení Systém zpracování nebezpečných biologických látek a odpadu Pára z generátoru v kombinaci s podtlakem zajišťuje kompletní sušení. Biologická filtrace vzduchu odčerpaného z komory před sterilizací. Používá se také při sterilizaci odpadu. Koše a kontejnery Drátěné koše a kontejnery z nerez oceli v různých velikostech pro všechny modely sterilizátorů. Koše do vertikálních sterilizátorů Koše do stolních sterilizátorů

15 Laboratorní řada Prvky s přidanou hodnotou Prvky pro vaše pohodlí a trvanlivost sterilizátoru byly navrženy tak, abyste mohli pracovat se sterilizátorem naprosto bez obav. Kvalitativní prvky Rychlý ohřev umožňující zkrácení doby cyklu: Vertikální sterilizátor má pohotovostní režim, při kterém se udržuje teplota zajišťující nulovou čekací dobu mezi cykly. Tato funkce výrazně zkracuje dobu ohřevu a předchází tvorbě kondenzátu v komoře. Sterilizátor se automaticky přepne do pohotovostního režimu, pokud budou tlačítka nebo spínače v nečinnosti čtyři hodiny. Ochrana odpadu: Než se odpadní voda dostane do odpadního potrubí, smíchá se se studenou vodou z vodovodu, čímž se ochladí na 60 C. Sterilizátor je zkonstruován tak, že jeho údržba je snadná díky snadnému přístupu ke všem součástem. Zvedací zařízení Zvedací zařízení umožňuje vkládání a vyjímání těžkých předmětů bez námahy. Toto zvedací zařízení se připojuje ke sterilizátoru a je vybaveno otočným ramenem pro maximální ulehčení manipulace. Zařízení je také opatřeno dálkovým ovládáním pro snadnou obsluhu u všech typů materiálů.

16 Vaši partneři pro sterilizaci a dezinfekci Profil společnosti Již více než 85 let nemocnice, univerzity, výzkumné instituce, kliniky a laboratoře na celém světě důvěřují sterilizačním a desinfekčním produktům společnosti Tuttnauer. Společnost Tuttnauer dodává celou škálu výrobků špičkové kvality do více než 100 zemí a vysloužila si celosvětové renomé jako vedoucí společnost v oblasti sterilizace a desinfekce. Celosvětová partnerství Ve společnosti Tuttnauer věříme, že obchod znamená jednání lidí s lidmi. Jsme hrdi na to, že máme dlouhodobé vztahy s našimi zákazníky sahající několik desetiletí do minulosti a do velkých vzdáleností a že budujeme solidní dlouholeté vztahy založené na odpovědnosti a důvěře. Naše flexibilita je vaše výhoda Kromě našeho bezkonkurenčního sortimentu výrobků také nabízíme kompletní řešení na klíč včetně plánování, návrhu a instalace zařízení plus konzultace a studie proveditelnosti pro projekty všech velikostí.. Více od společnosti Tuttnauer: Představujeme sortiment čisticích, desinfekčních a sterilizačních řešení Tuttnauer Řada velkých sterilizátorů T-Max Myčky/dezinfekční přístroje pro nemocnice a laboratoře Řada nízkoteplotních sterilizátorů PlazMax Stolní sterilizátory s předběžným a následným vakuem určené k provádění cyklů třídy B Laboratorní řada Dealer : UNIPRO-ALPHA C.S.,spol.s r.o. info@unipro-alpha.com
