Ing. Zdeněk Zikán Energetická agentura Trojzemí. Větrání a vytápění nízkoenergetických a pasivních budov

Transkript

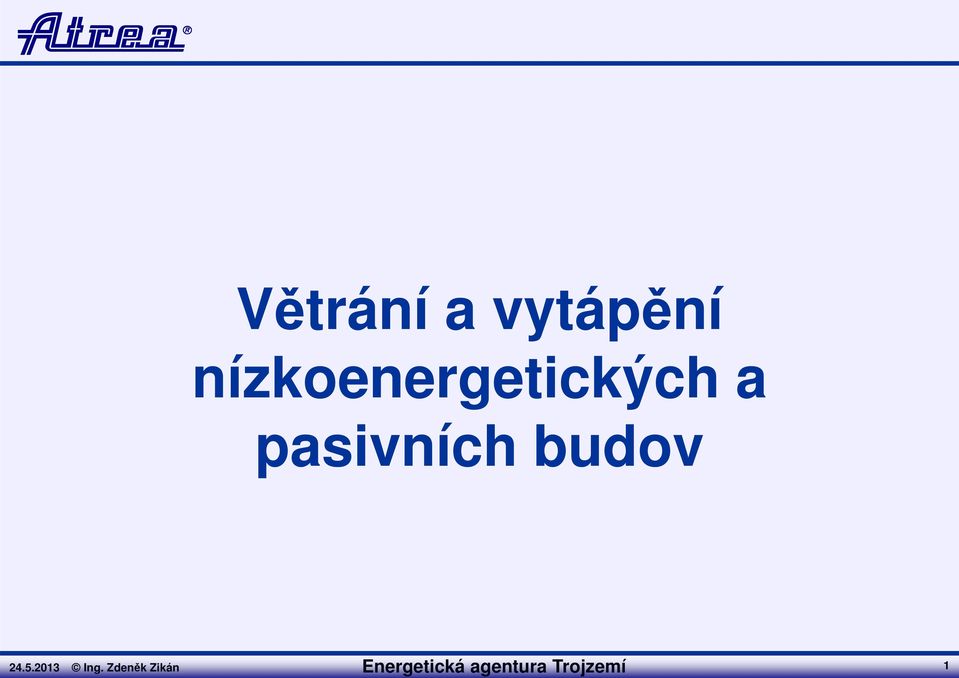

1 1 Větrání a vytápění nízkoenergetických a pasivních budov

2 4 Segmenty výrobního programu větrací jednotky s rekuperací tepla rekuperační výměníky tepla vzduch-vzduch větrání velkokuchyní větrání a teplovzdušné vytápění rodinných domů a bytů

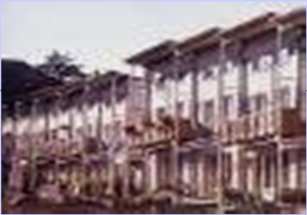

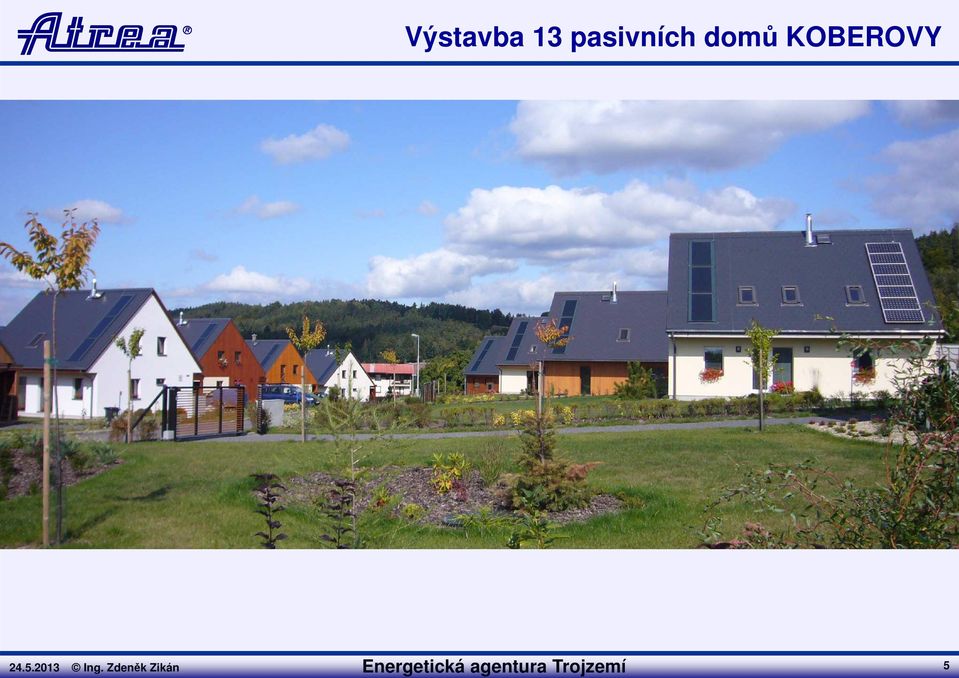

3 Výstavba 13 pasivních domů KOBEROVY Ing. Zdeněk Zikán Energetická agentura Trojzemí 5

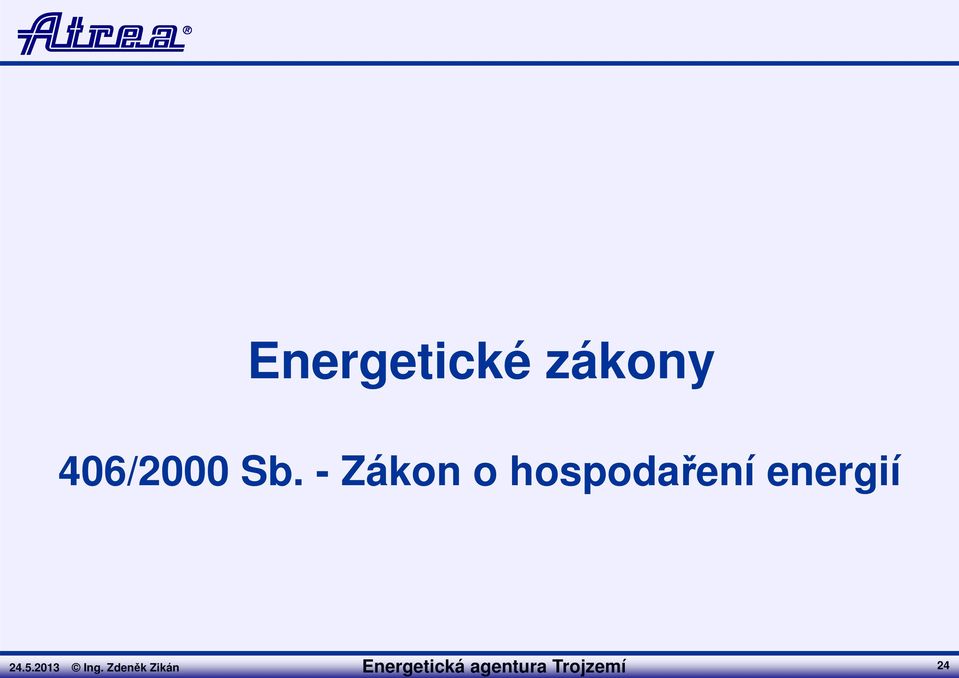

4 Energetické zákony 406/2000 Sb. - Zákon o hospodaření energií Energetická agentura Trojzemí Ing. Zdeněk Zikán 24

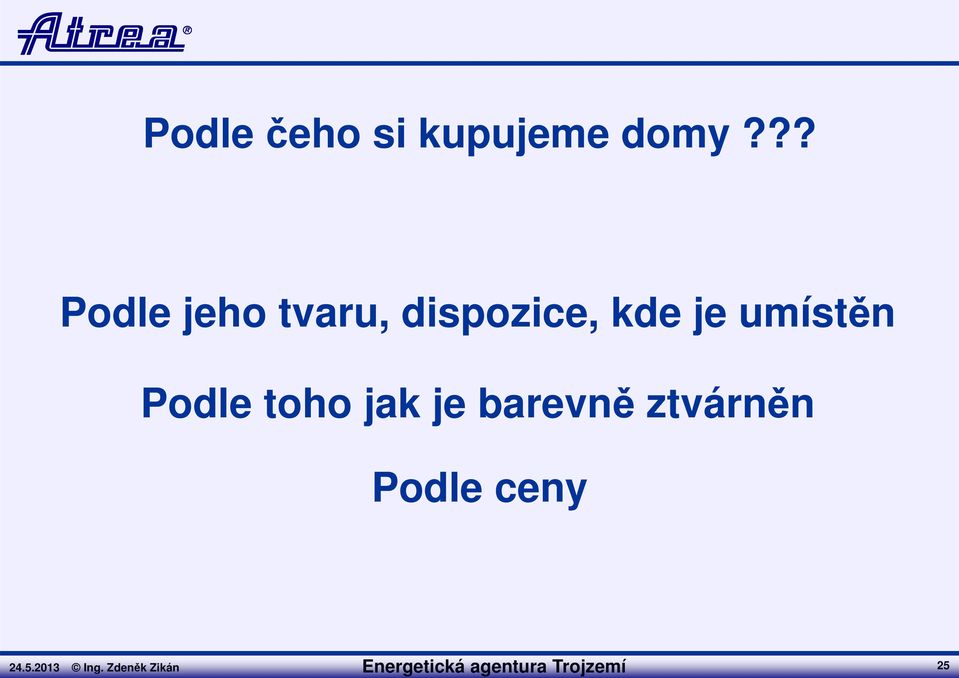

5 Podle čeho si kupujeme domy??? Podle jeho tvaru, dispozice, kde je umístěn Podle toho jak je barevně ztvárněn Podle ceny Energetická agentura Trojzemí Ing. Zdeněk Zikán 25

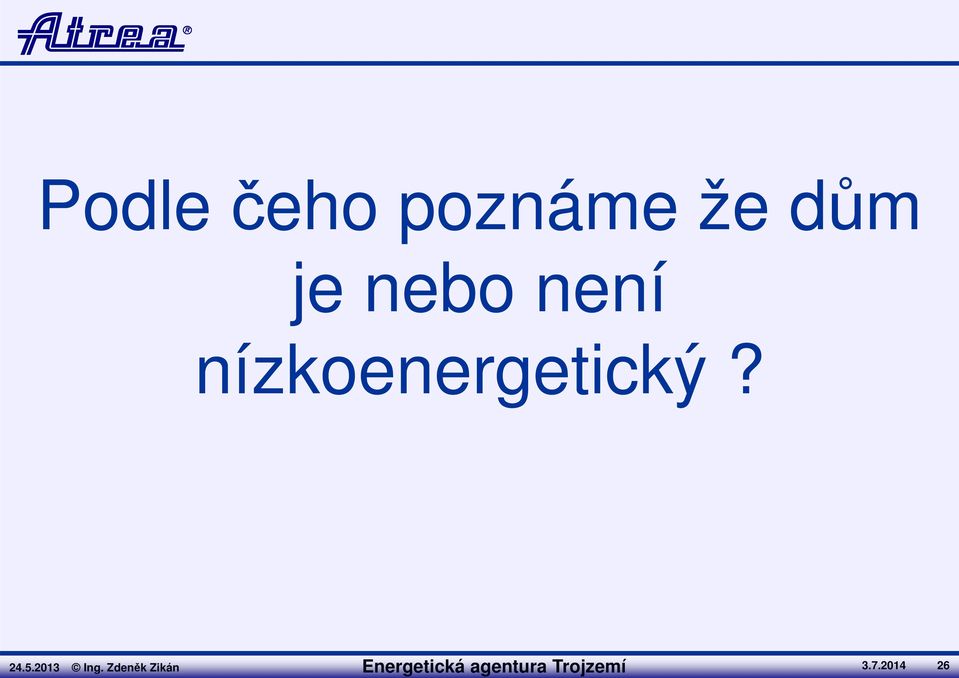

6 Podle čeho poznáme že dům je nebo není nízkoenergetický?

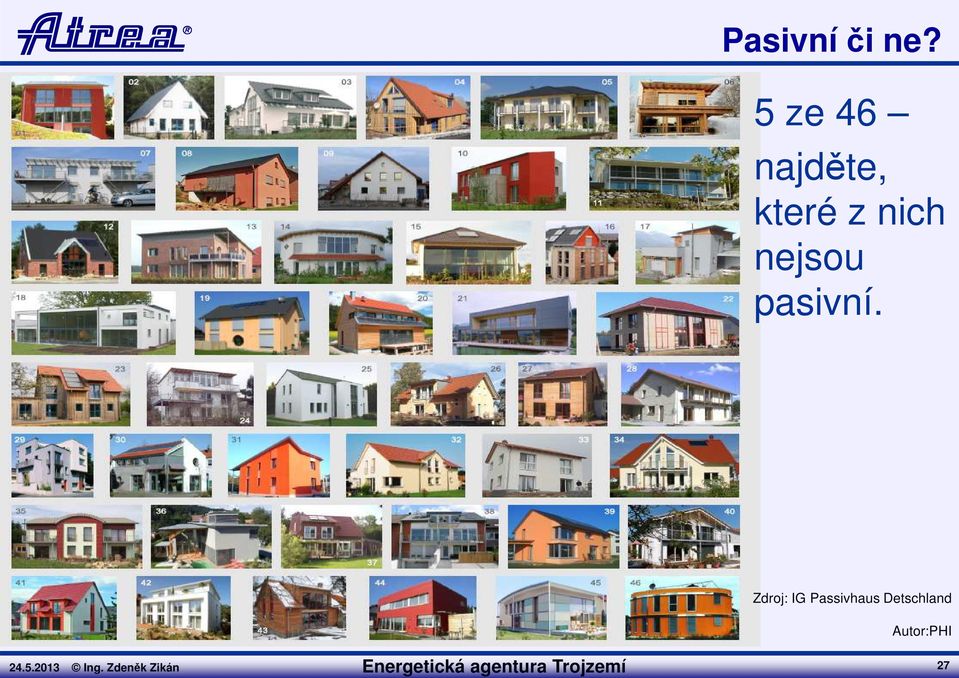

7 Pasivní či ne? 5 ze 46 najděte, které z nich nejsou pasivní. Zdroj: IG Passivhaus Detschland Autor:PHI Ing. Zdeněk Zikán Energetická agentura Trojzemí 27

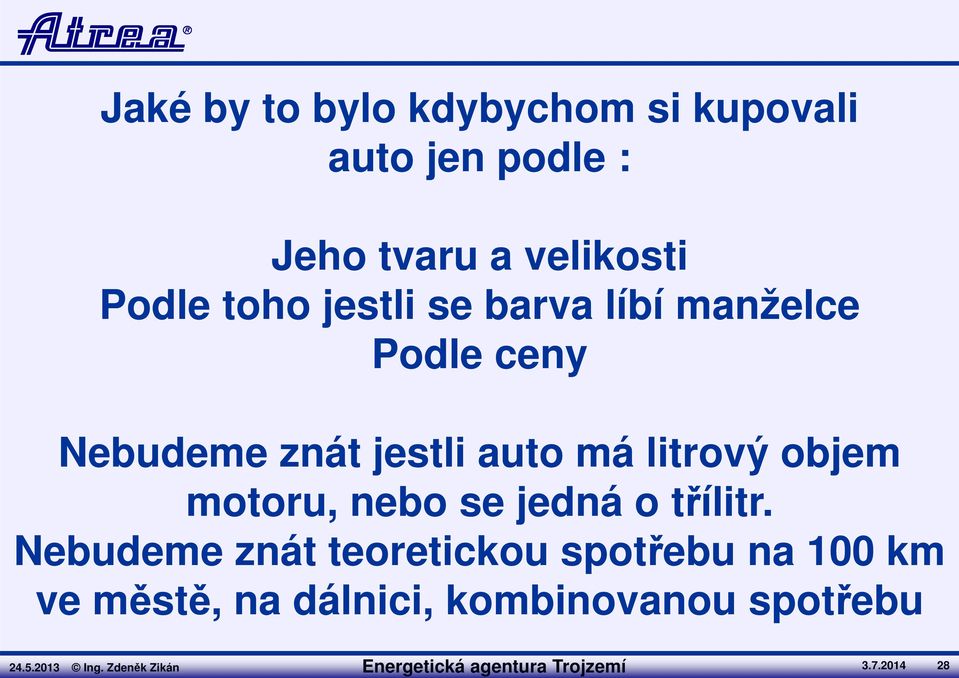

8 Jaké by to bylo kdybychom si kupovali auto jen podle : Jeho tvaru a velikosti Podle toho jestli se barva líbí manželce Podle ceny Nebudeme znát jestli auto má litrový objem motoru, nebo se jedná o třílitr. Nebudeme znát teoretickou spotřebu na 100 km ve městě, na dálnici, kombinovanou spotřebu Energetická agentura Trojzemí Ing. Zdeněk Zikán

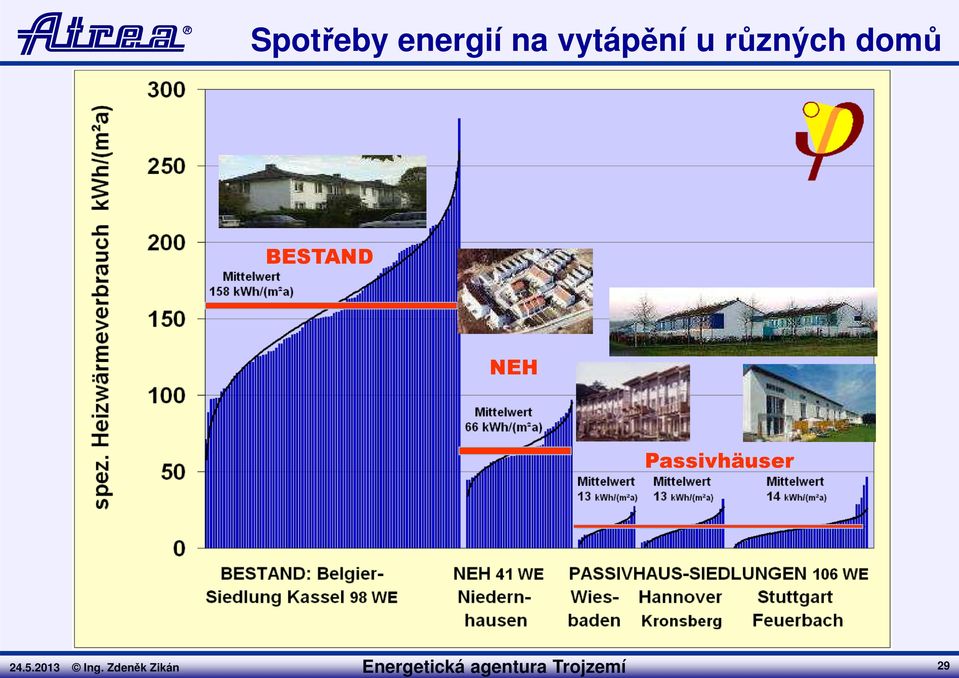

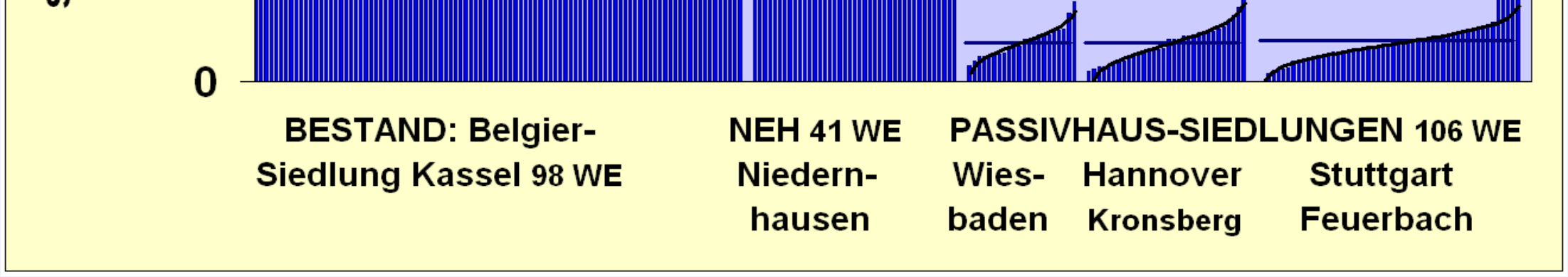

9 29 Spotřeby energií na vytápění u různých domů BESTAND NEH Passivhäuser

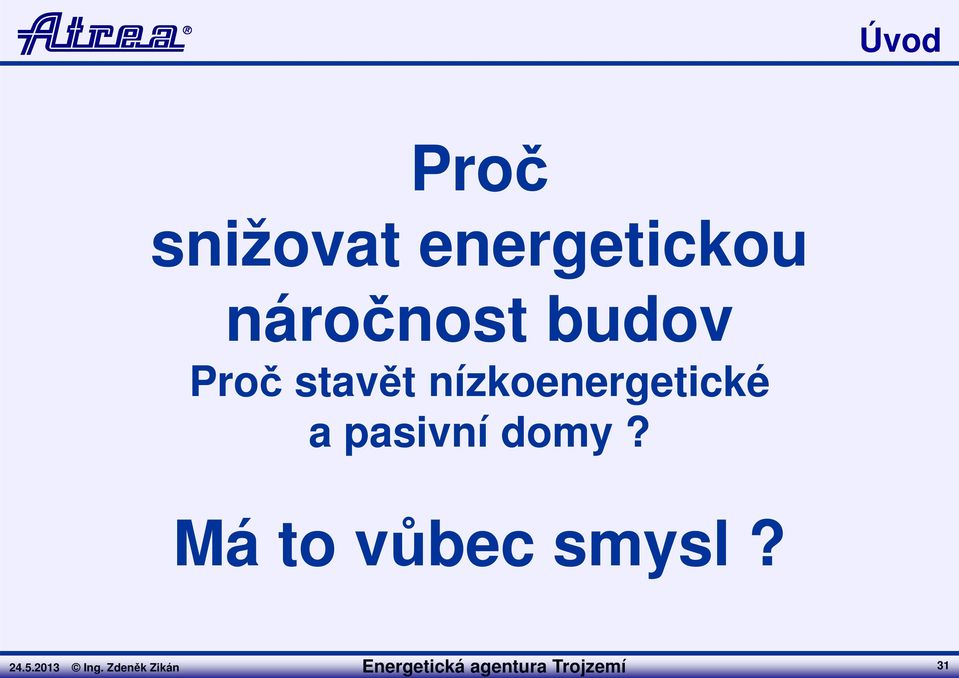

10 31 Úvod Proč snižovat energetickou náročnost budov Proč stavět nízkoenergetické a pasivní domy? Má to vůbec smysl?

11 32 1. Ekologické hledisko Copak se se Zemí stane, až se rozsvítí i oblasti jako je : Afrika Rusko Čína Jižní Amerika Austrálie

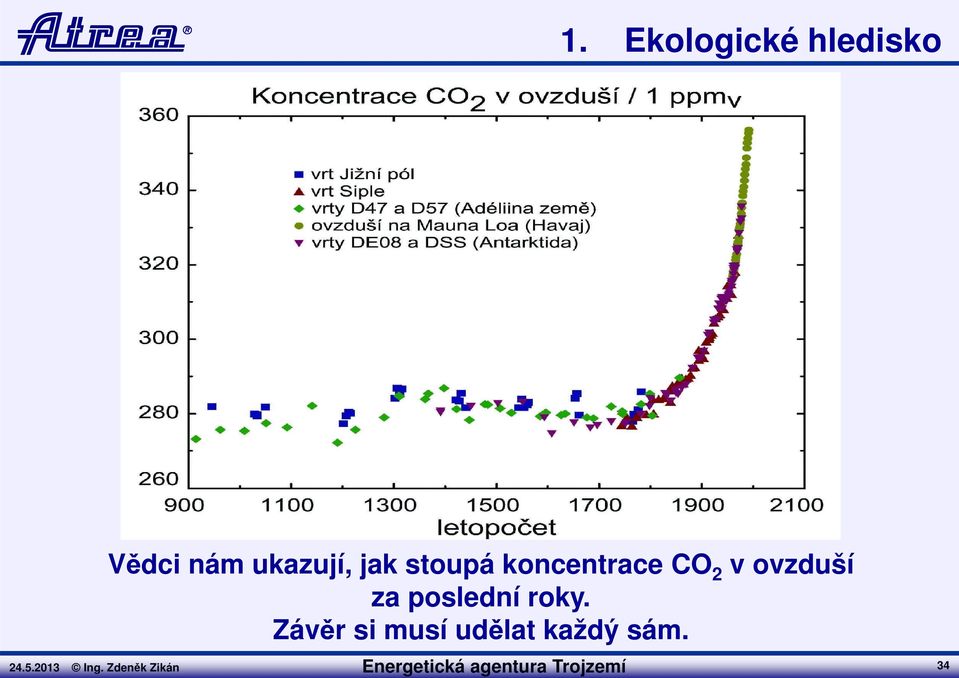

12 1. Ekologické hledisko Vědci nám ukazují, jak stoupá koncentrace CO 2 v ovzduší za poslední roky. Závěr si musí udělat každý sám Ing. Zdeněk Zikán Energetická agentura Trojzemí 34

13 2. Hledisko naše vlastní peněženka Kolik vám to žere, sousede? U aut, které si kupujeme na 5-10 let nás zajímají desetiny litru spotřeby U domů, které stavíme na 100, 200 let nás nezajímají Watty spotřeby energií a mnohdy ani kw spotřeby energií Ing. Zdeněk Zikán Energetická agentura Trojzemí 36

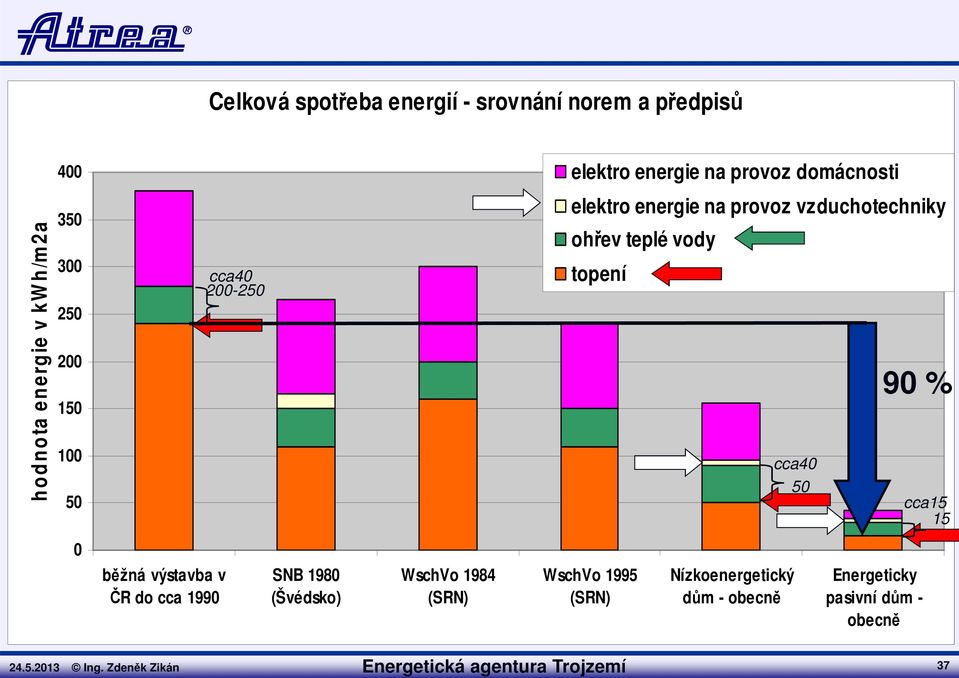

14 37 Celková spotřeba energií - srovnání norem a předpisů 400 elektro energie na provoz domácnosti hodnota energie v kw h/m 2a cca elektro energie na provoz vzduchotechniky ohřev teplé vody topení cca % cca běžná výstavba v ČR do cca 1990 SNB 1980 (Švédsko) WschVo 1984 (SRN) WschVo 1995 (SRN) Nízkoenergetický dům - obecně Energeticky pasivní dům - obecně

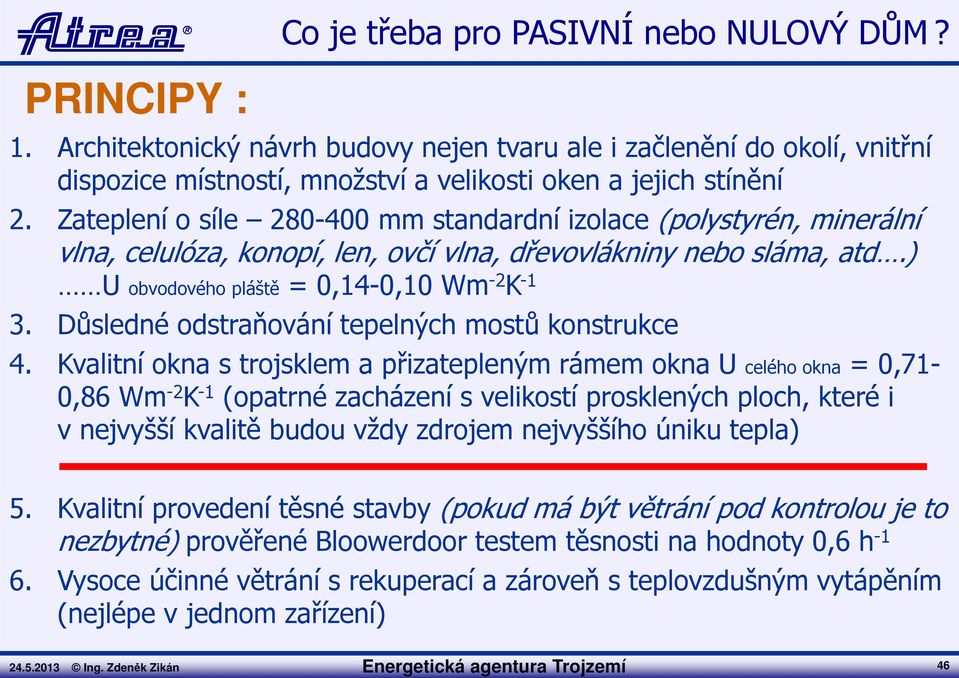

15 Co je třeba pro PASIVNÍ nebo NULOVÝ DŮM? PRINCIPY : 1. Architektonický návrh budovy nejen tvaru ale i začlenění do okolí, vnitřní dispozice místností, množství a velikosti oken a jejich stínění 2. Zateplení o síle mm standardní izolace (polystyrén, minerální vlna, celulóza, konopí, len, ovčí vlna, dřevovlákniny nebo sláma, atd.) U obvodového pláště = 0,14-0,10 Wm -2 K Důsledné odstraňování tepelných mostů konstrukce 4. Kvalitní okna s trojsklem a přizatepleným rámem okna U celého okna = 0,71-0,86 Wm -2 K -1 (opatrné zacházení s velikostí prosklených ploch, které i v nejvyšší kvalitě budou vždy zdrojem nejvyššího úniku tepla) 5. Kvalitní provedení těsné stavby (pokud má být větrání pod kontrolou je to nezbytné) prověřené Bloowerdoor testem těsnosti na hodnoty 0,6 h Vysoce účinné větrání s rekuperací a zároveň s teplovzdušným vytápěním (nejlépe v jednom zařízení) Ing. Zdeněk Zikán Energetická agentura Trojzemí 46

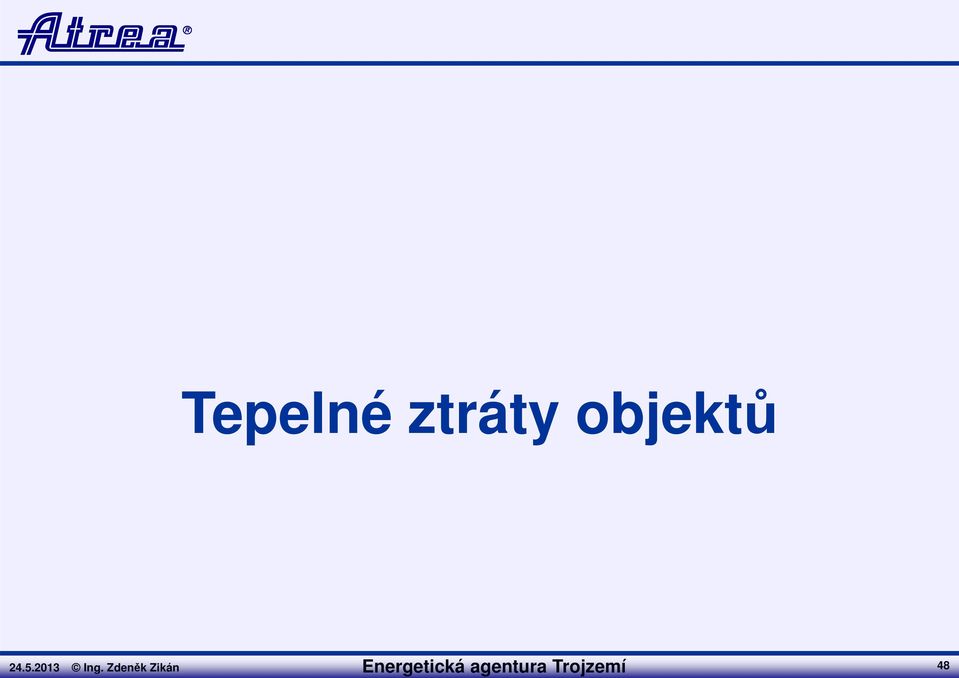

16 Tepelné ztráty objektů Ing. Zdeněk Zikán Energetická agentura Trojzemí 48

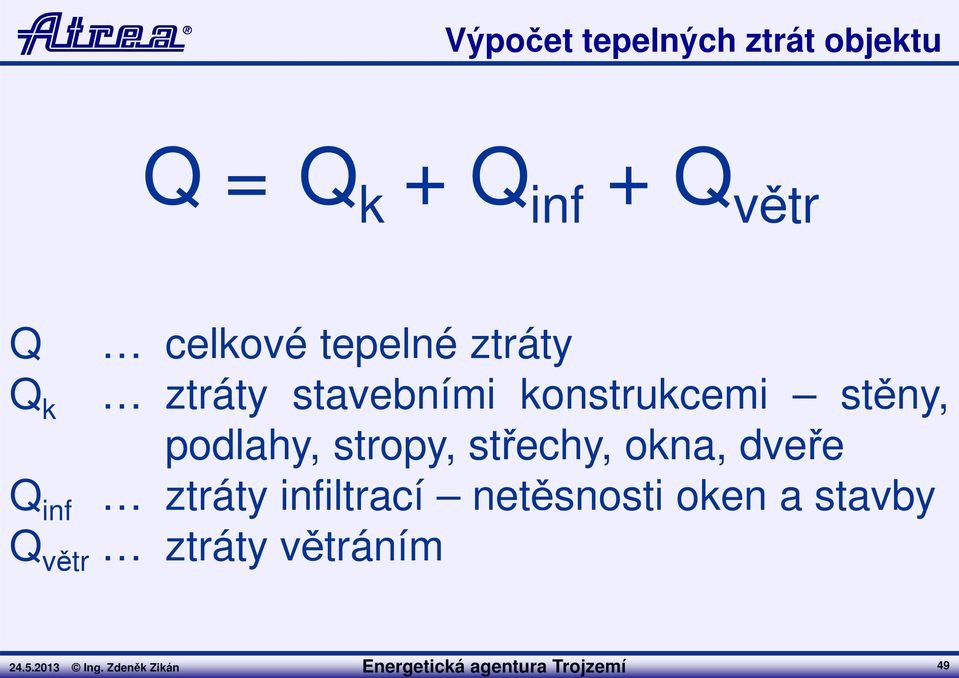

17 49 Výpočet tepelných ztrát objektu Q = Q k + Q inf + Q větr Q celkové tepelné ztráty Q k Q inf ztráty stavebními konstrukcemi stěny, podlahy, stropy, střechy, okna, dveře ztráty infiltrací netěsnosti oken a stavby Q větr ztráty větráním

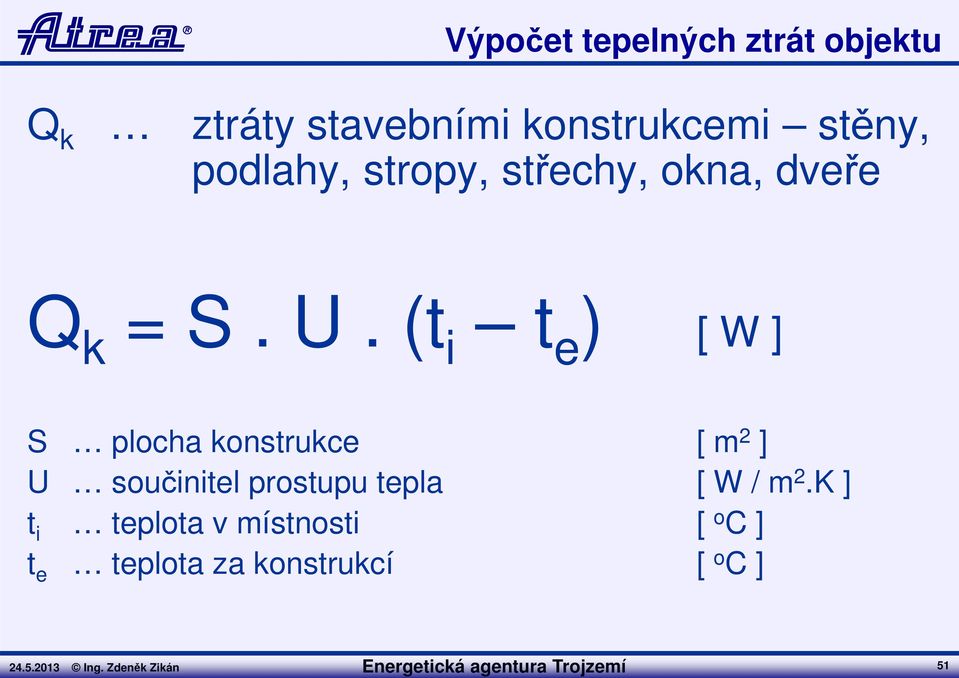

18 51 Výpočet tepelných ztrát objektu Q k ztráty stavebními konstrukcemi stěny, podlahy, stropy, střechy, okna, dveře Q k = S. U. (t i t e ) [ W ] S plocha konstrukce [ m 2 ] U součinitel prostupu tepla [ W / m 2.K ] t i teplota v místnosti [ o C ] t e teplota za konstrukcí [ o C ]

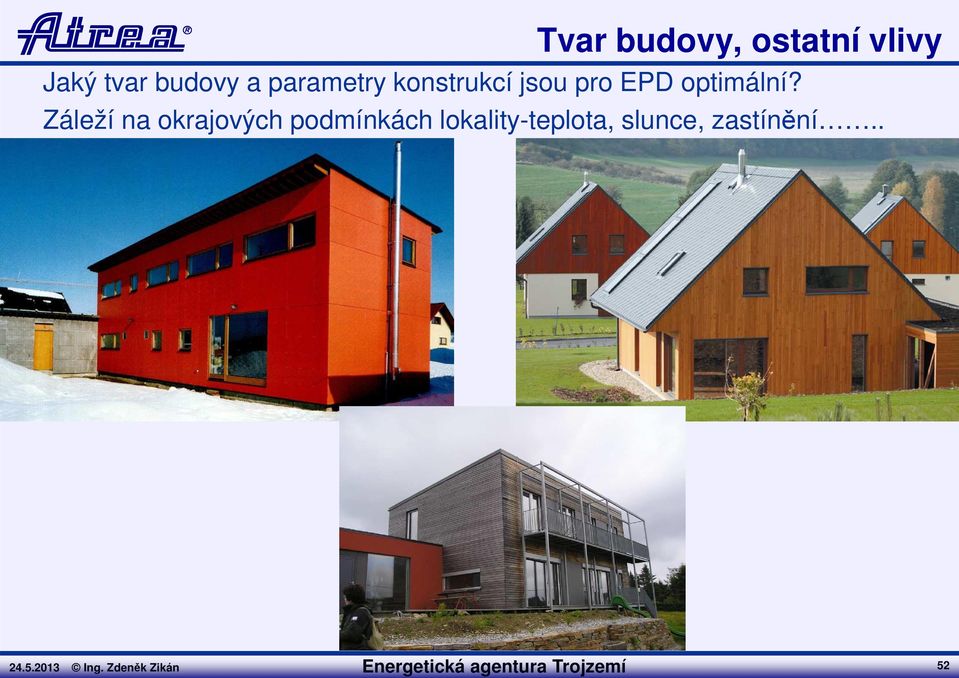

19 Tvar budovy, ostatní vlivy Jaký tvar budovy a parametry konstrukcí jsou pro EPD optimální? Záleží na okrajových podmínkách lokality-teplota, slunce, zastínění Ing. Zdeněk Zikán Energetická agentura Trojzemí 52

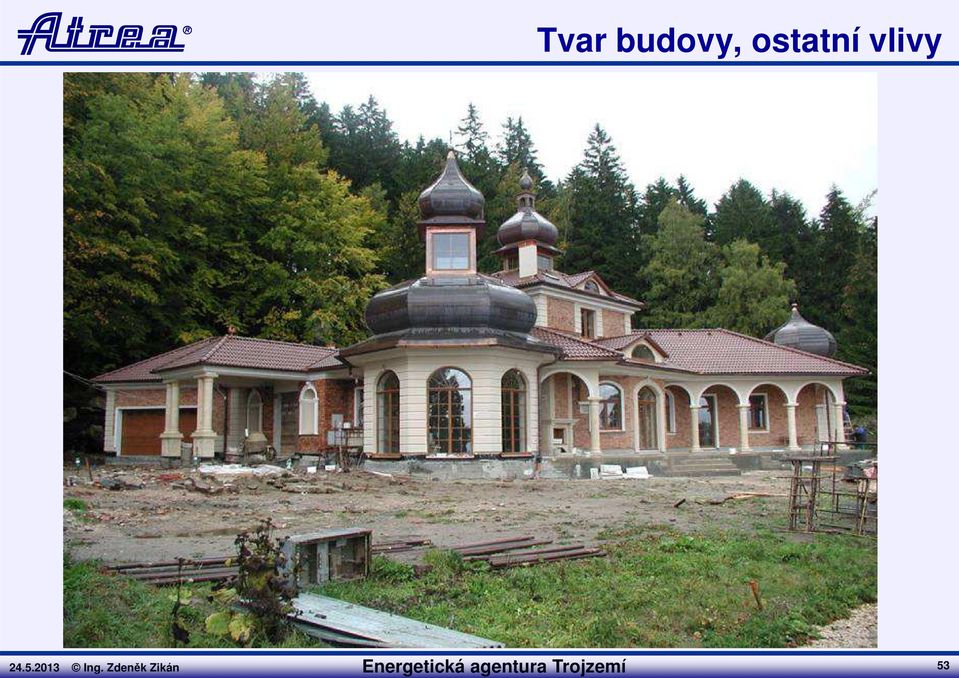

20 Tvar budovy, ostatní vlivy Ing. Zdeněk Zikán Energetická agentura Trojzemí 53

21 54 Pasivní solární zisky ČR : kwh/m 2 /a Rakousko : kwh/m 2 /a

22 55 Pasivní solární zisky Pozor, někde slunce chybí!!

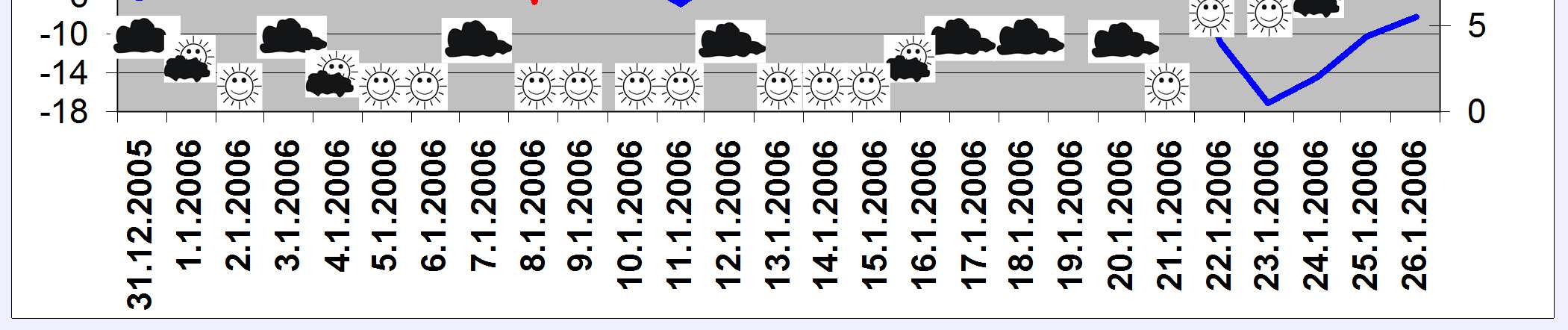

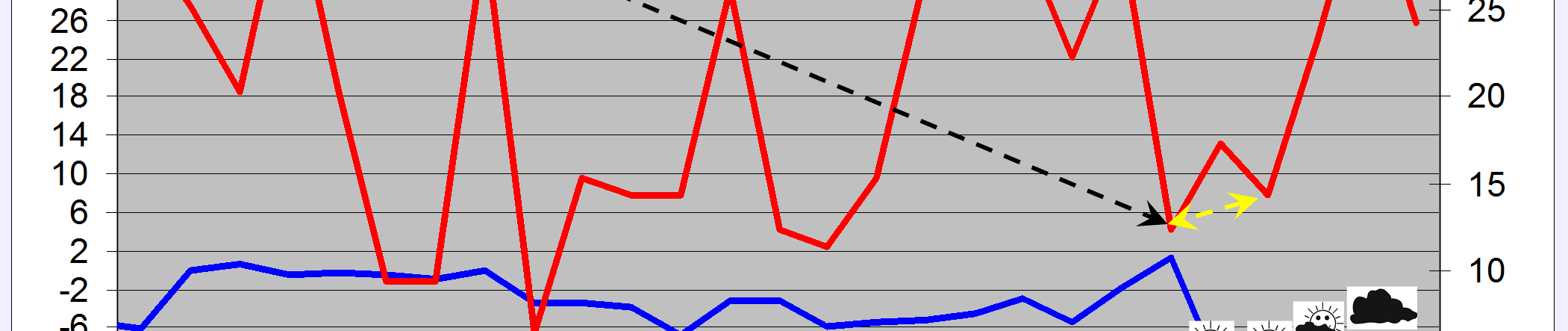

23 VLIV PASIVNÍCH SLUNEČNÍCH ZISKŮ NA SPOTŘEBU TEPLA NA VYTÁPĚNÍ přelom roku 2005/ Ing. Zdeněk Zikán Energetická agentura Trojzemí 56

24 Neprůvzdušnost objektů Ing. Zdeněk Zikán Energetická agentura Trojzemí 57

25 58 Výpočet tepelných ztrát objektu Q větr ztráty větráním (ale platí i pro infiltraci) Q větr = V. ρ. c. (t i t e ) [ W ] V objem dopravovaného vzduchu [ m 3 /hod ] ρ měrná hmotnost vzduchu [ kg / m 3 ] c měrná tepelná kapacita vzduchu [ J / kg. K ] t i teplota odsávaného vzduchu [ o C ] t e teplota přiváděného vzduchu [ o C ]

26 60 Kvalitní provedení těsné stavby Pokud má být větrání řízené, (pod kontrolou) je nezbytné prověřit stavbu Blowerdoor testem těsnosti Vzduchotěsnost objektů

27 61 Vzduchotěsnost - měření ČSN EN Tepelné chování budov Stanovení průvzdušnosti budov Tlaková metoda V p [m 3 /h] [Pa]

28 62 Průvzdušnost objektu + účinnost rekuperace Infiltrace = 0 Účinnost rekuperace Q větr Q inf =0 Q k Q větr Tepelná ztráta odváděná vzduchem Q Ušetřeno rekuperací Q rek Q větr Q Účinnost η = Q rek / Q větr

29 63 Průvzdušnost objektu + účinnost rekuperace Infiltrace 0 Q větr Q inf Q k Tepelná ztráta odváděná vzduchem Q Účinnost rekuperace Ušetřeno rekuperací Q rek Q větr + Q inf Q Účinnost η = Q rek / (Q větr + Q inf )

30 Účinnost rekuperace VZT jednotky 90% 100% VLIV VZDUCHOTĚSNOSTI (n50) A UMÍSTĚNÍ OBJEKTU NA CELKOVÉ VYUŽITÍ ENERGIE Z ODPADNÍHO VZDUCHU účinnost rekuperace_zavětří účinnost rekuperace_návětr. Q_dohřev_zavětří Q_dohřev_návětr. 14 celková provozní účinnost rekuperace (%) 90% 80% 70% 60% 50% 40% 30% 20% 10% spotřeba energie na dohřev vzduchu při větrání (kwh/den) 0% n50=0,6 n50=0,88 n50=1 n50=1,5 n50=2,5 n50=3,5 n50=4 0 Energetická agentura Trojzemí 64 Zdroj: ATREA Ing. Zdeněk Zikán 64

31 Tepelné ztráty Ing. Zdeněk Zikán Energetická agentura Trojzemí 67

32 Shrnutí stavební části Díky dokonalým tepelně izolačním parametrům konstrukcí a oken je na minimum potlačena ztráta prostupem. Vzduchotěsný plášť budovy a těsnost rámů oken eliminuje ztrátu infiltrací. Z hlediska stavby je problém vyřešen, maxima je dosaženo. Co ale vnitřní mikroklima? Dá se v tomto prostředí také žít? Ing. Zdeněk Zikán Energetická agentura Trojzemí 68

33 ZÁKLADNÍ VELIČINY, KTERÉ MUSÍ BÝT V INTERIÉRU OBJEKTU V ROVNOVÁZE : TEMPEROVÁNÍ OBJEKTU : Požadavek na udržení interiérové teploty dle požadavku norem a uživatele - (vazba na tepelné ztráty domu) RELATIVNÍ VLHKOST INTERIÉRU : (s důrazem na topné období): Doporučuje se udržet v rozsahu 40 50% (v zimním období) ODÉROVÉ MIKROKLIMA V OBJEKTU : (obsah CO 2 ; odvod škodlivin a výparů): Přívodem čerstvého vzduchu udržení CO 2 dle zvolené třídy mikroklima (např. 0,12 % - třída kvality C ) Ing. Zdeněk Zikán Energetická agentura Trojzemí 69

34 81 Hodnocení a parametry vlhkostního stavu prostředí emise stav. materiálů relativní vlhkost (%) (%) onemocnění dých. cest bakterie/ viry optimální oblast spokojenosti alergické symptomy množení prachových roztočů plísně a houby Závislost příčin vzniku zdravotních onemocnění na vlhkosti

35 Vlhkost a teplota vzduchu Ing. Zdeněk Zikán Energetická agentura Trojzemí 91

36 94 Teploty povrchových stěn konstrukcí t i = 28 C rh = 60 % t k = 19 C 1 2 t i = 28 C rh = 70 % t k = 21,5 C

37 95 Teploty povrchových stěn konstrukcí t i = 28+3 C rh = 60 % t k = 22,5 C 1 2 t i = 28+3 C rh = 70 % t k = 25 C Je velice problematické zabránit kondenzaci

38 Teploty povrchových stěn konstrukcí Ing. Zdeněk Zikán Energetická agentura Trojzemí 96

39 Teploty povrchových stěn konstrukcí Ing. Zdeněk Zikán Energetická agentura Trojzemí 97

40 Teploty povrchových stěn konstrukcí Ing. Zdeněk Zikán Energetická agentura Trojzemí 98

41 99 Teploty povrchových stěn konstrukcí 22,8 o C 30,6 o C

42 Teploty povrchových stěn konstrukcí Ing. Zdeněk Zikán Energetická agentura Trojzemí 100

43 101 Teploty povrchových stěn konstrukcí 31,4 o C 21,4 o C

44 103 Odérové mikroklima Odérové látky : Plynné látky jsou produkovány obvykle člověkem a jeho činností nebo jsou uvolňovány ze stavebních konstrukcí či vybavení budovy Vnikají zvnějšku budovy např. pach aut, kotelen Z vnitřního vybavení uvolňování látek z nábytku, nátěrových hmot, cigaretový kouř Některé odéry jsou i toxické (cigaretový kouř, formaldehyd z nábytku apod.)

45 Obsah odérových látek určuje kvalitu vzduchu Odérové mikroklima Zahrnuje subjektivní hodnocení (pachy) a objektivní hodnocení z hygienického hlediska (obsah některých škodlivých plynů nemusí být lidským čichem detekovány) Jako měřítko kvality vzduchu, kde jsou zdrojem odéru lidé, se nejčastěji používá koncentrace CO 2 CO 2 je sám bez vůně a zápachu, ale pokud dodržíme limitní hodnoty koncentrací pro CO 2 (snadno měřitelné) pak z největší pravděpodobností máme vyřešeny všechny odérové látky, kde je zdrojem odéru člověk Pokud zdrojem odéru nebude člověk, nemusí být koncentrace CO 2 vypovídající Ing. Zdeněk Zikán Energetická agentura Trojzemí 104

46 PROBLÉMY VĚTRÁNÍ Velké větrání : Vzrůstá spotřeba energií na větrání - ŠPATNĚ V zimě se vysušuje prostor relativní vlhkost je nízká - ŠPATNĚ Odéry, CO 2 jsou nízké koncentrace - DOBŘE Malé větrání : Spotřeba energií je nízká Může vzrůstat relativní vlhkost Odéry, CO 2 jsou vysoké koncentrace - DOBŘE - ŠPATNĚ - ŠPATNĚ Je potřeba vyvážit větrání s produkcí škodlivin a zejména vlhkosti v budovách!!! Ing. Zdeněk Zikán Energetická agentura Trojzemí 112

47 Jak větrat a vytápět Ing. Zdeněk Zikán Energetická agentura Trojzemí 114

48 Jak vytápět a větrat Při stavbě budov je možné použít tyto varianty vytápění a větrání : 1/ Vytápění pomocí klasické topné soustavy (radiátory, podlahové vytápění apod.) a větrání pomocí otevírání oken - neřízené větrání Ing. Zdeněk Zikán Energetická agentura Trojzemí 115

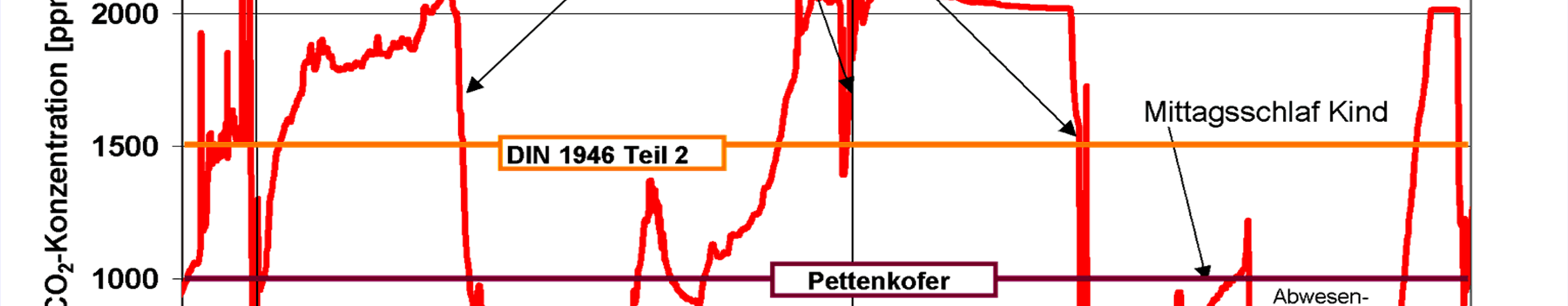

49 Větrání okny Ing. Zdeněk Zikán Energetická agentura Trojzemí 124 Koncentrace CO 2 při nárazovém větrání okny Pátek Sobota Větrání Spánek - dítě Nepřítomnost Stará zástavba s větráním okny

50 125 Vnitřní prostředí vliv CO 2 Třídy mikroklimatu (ČSN definuje rozdílem proti venkovnímu prostředí) koncentrace CO2 (ppm) třída kvality prostředí (ČSN EN 15521) nedoporučuje se delší pobyt > 5000 otupělost, zívání 2500 snížení koncentrace, únava > tř. (> 1170) akceptovatelná úroveň tř. (1170) přijatelná úroveň - vnitřní prostředí obecně doporučovaná hodnota tř. (870) tř. (720) venkovní prostředí

51 Větrání okny Koncentrace CO 2 při kontrolovaném větrání Úterý Středa Koncentrace CO 2 v pasivním domě Ing. Zdeněk Zikán Energetická agentura Trojzemí 126

52 Problémy s vnitřním prostředím Zdroj : EkoWATT Ing. Zdeněk Zikán Energetická agentura Trojzemí 127

53 Problémy s vnitřním prostředím 70% času nad hranicí 1000 ppm Zdroj : EkoWATT Ing. Zdeněk Zikán Energetická agentura Trojzemí 129

54 130 Náhodné větrání okny Průměrná denní výměna vzduchu h Pros vyklápěcí okno (jedno v pokoji) 31. Led 28. Úno 31. Břez 30. Dub 31. Kvě průměrná denní výměna vzduchu v ložnici pohyblivá průměrní výměna ve výsledku 0,81 h-1 Výsledek: větrání okny je náhodný proces 30. Čer 31. Červ 31. Srp 30. Září 31. Říjen Větrání okny 30. List 31. Pros

55 Kondenzace ve spárách okna netěsné okno Ing. Zdeněk Zikán Energetická agentura Trojzemí 132

56 Větrání prostor s plynovými spotřebiči odkazem na TPG Zdroj : Ing. Z. Mathauserová Vytvoření podtlaku digestoří HROZÍ NEBEZPEČÍ PORUŠENÍ TAHU KOMÍNA A VRACENÍ SPALIN DO MÍSTNOSTÍ PŘÍMÉ OHROŽENÍ ZDRAVÍ A ŽIVOTA!!! Ing. Zdeněk Zikán Energetická agentura Trojzemí 133

57 134 2 možnosti jak vytápět a větrat s rekuperací Při stavbě budov je možné použít tyto varianty vytápění a dokonalého větrání s rekuperací tepla : 2) Řízené větrání s rekuperací tepla v kombinaci s klasickou topnou soustavou (radiátory, podlahové vytápění apod.) 3) Teplovzdušné vytápění a větrání s rekuperací tepla jako jedno společné zařízení

58 135 Větrání x ztráta tepla Je možné větrat, aniž bychom teplo ztratili otevřeným oknem? Je možné toto teplo vrátit zpět do objektu?

59 136 Co je to rekuperace tepla? Znovuzískávání odpadního tepla, kdy odpadní teplý vzduch předává svou energii nasávanému čerstvému (obvykle chladnějšímu) vzduchu.

60 137 Způsoby ZZT Co je to rekuperace tepla? Kapalinové okruhy Lamelové výměníky s teplonosnou kapalinou Rekuperační Tepelné trubice Tepelná čerpadla Výměníky s chladivem bez pohonu Nucený oběh chladiva Deskové rekuperátory Přímá výměna tepla Regenerační Rotační rekuperátory Přepínací rekuperátory Akumulační hmota mění polohu, směr vzduchu je stálý Akumulační hmota je ve stálé poloze, mění se směr proudu vzduchu

61 141 Ad 1) Řízené větrání s rekuperací Vytápění objektu zajišťuje samostatná otopná soustava!!! Řízené větrání s rekuperací tepla zajišťuje centrální VZT jednotka Přívod čerstvého vzduchu do obytných místností Odtah odpadního vzduchu z WC, koupelen, kuchyně

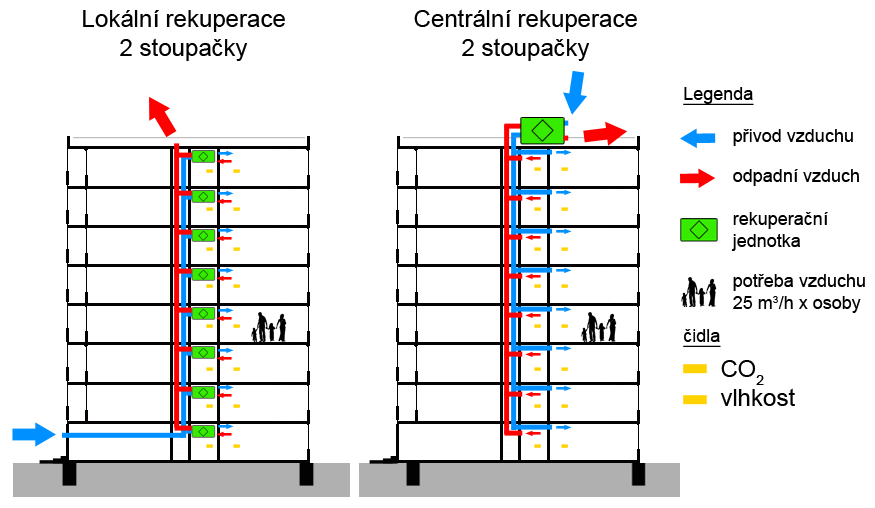

62 Rovnotlaké větrací systémy pro bytové domy Řízené větrání s rekuperací tepla pro regeneraci panelových domů a novostavby bytových domů Energetická agentura Trojzemí Ing. Zdeněk Zikán 144

63 Schéma systému decentrálního větrání-var.1 Každý byt má svoji vlastní větrací jednotku (s rekuperací tepla) Topný systém centrální problémy s rozúčtováním centrální příprava ohřevu UT a TUV Ing. Zdeněk Zikán Energetická agentura Trojzemí 146

64 151 Rovnotlaké větrání s rekuperací tepla Systémy větrání s rekuperací

65 Rovnotlaké větrací systémy pro bytové domy Systém centrálního větrání pro bytové domy - Společná jednotka pro skupinu bytů, obvykle na jedné stoupačce - Každý byt má svůj vlastní regulační box pro řízení výkonu větrání nezávisle na ostatních bytech - Ovládání a provoz stejný jako u decentrální varianty, obvykle pouze menší množství výkonových stupňů jednotka na střeše cca Kč/byt Zdroj: ATREA Bytový box jednotka v suterénu - Spotřeba elektro je menší než součet decentrálních jednotek - Centrální jednotka je pod správou domu - Vytápění zajišťuje stávající otopná soustava, možnost centrálního dohřevu vzduchu po rekuperaci - Není nutné tepelně izolovat vnitřní šachty - Od cca 5-ti bytů vychází levněji než decentrální varianta Energetická agentura Trojzemí Ing. Zdeněk Zikán 152

66 154 Podtlakové větrání Stávající větrací systémy

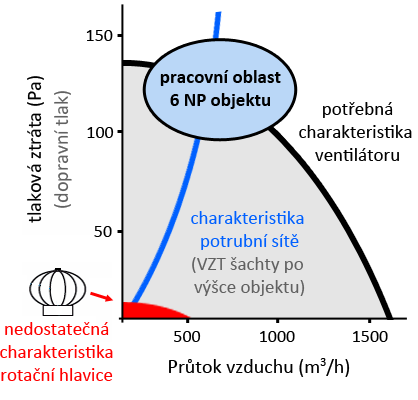

67 155 Problémy s vnitřním prostředím Tlaková ztráta potrubní sítě nad 100 Pa! max. 10 Pa

68 156

69 157 Odvětrávací jednotky bez rekuperace Rozložení zón u odvětrávací jednotky bez rekuperace (neplatí pro pasivní a nízkoenergetické domy) Odváděný vzduch se ze zatížených místností odsává pomocí centrálního ventilátoru. Čerstvý vzduch proudí do místností pomocí ventilů ve vnější zdi.

70 Proč ale u pasivního nebo nízkoenergetického domu realizovat dvě soustavy? Vytápěcí soustavu a větrací soustavu? Není možné zajistit vytápění a větrání objektu pomocí jednoho systému? úvaha V mnohých státech bylo vytápění a větrání realizováno pomocí rovnotlakého větracího systému, ale hovoří se o problémech s nízkou interiérovou vlhkostí. Kde je problém? Je možné i jiné řešení? Ing. Zdeněk Zikán Energetická agentura Trojzemí 162

71 163 vzduch jako nosič tepla U rovnotlakého větracího systému pro vytápění objektu musíme stále přivádět venkovní vzduch Celodenním přívodem 100 m 3 /h (obvyklá hodnota větrání pro čtyřčlennou rodinu při plném obsazení) a max. možným dohřevem na 50 C jsme schopni do objektu přivést topný výkon W. Tato hodnota je však i pro pasivní domy nedostatečná!! Při zvýšení přívodu vzduchu dle požadavku tepelných ztrát objektu např. pro 2 kw trvale cca 200 m 3 /h - dochází v topném období k vysušování interiéru právě výměnou vnitřního (vlhkého) vzduchu za venkovní (suchý).

72 164 řešení dvouzónový systém

73 Ad 3/ Teplovzdušné vytápění a větrání s rekuperací tepla Ing. Zdeněk Zikán Energetická agentura Trojzemí 165 Systém je tvořen dvěma okruhy Dvouzónový systém 1. cirkulačním okruhem 2. větracím okruhem (s rekuperací odpadního tepla). Oba okruhy jsou provozovány jednou centrální jednotkou Řízení ve vazbě na jednu centrální dvouzónovou VZT jednotku umožňuje provoz každého okruhu samostatně, popř. v kombinaci. Provozní režimy optimálně využívají vzduchotechnický systém dle celoročních požadavků uživatelů a také dle parametrů objektu ( režim topení bez větrání, při vaření, nočním předchlazení atd.).

74 167 REŽIM č.3 (cirkulační) bez ohřevu. Režimy provozu

75 169 REŽIM č.3 (cirkulační) s ohřevem. Režimy provozu zimní režim

76 171 REŽIM č.1 (větrací). Režimy provozu zimní režim

77 173 REŽIM č.2 cirkulační + větrací Režimy provozu zimní režim

78 175 Režimy provozu letní režim REŽIM č.4 podtlakové větrání (odsávání WC, kuchyně, koupelen)

79 Zemní výměník tepla 1. generace V letním období se vzduch procházející zemním výměníkem tepla (plastová trubka uložená v zemi) ochlazuje od okolní zeminy možno použít pro ochlazování interiéru (částečná náhrada strojní klimatizace) Schéma ZVT SÁNÍ PŘES TVAROVKU VE STĚNĚ Při venkovní teplotě 2-20 C (přechodové období) tvarovka s klapkami a servopohonem SÁNÍ PŘES ZEMNÍ VÝMĚNÍK TEPLA Při venkovní teplotě > 20 C (letní chlazení) Při venkovní teplotě < 2 C (zimní předehřev) šachtu usadit min. 80 mm nad terén (tuto výšku upravit dle sněhových podmínek) V zimním období se přiváděný vzduch průchodem trubkou od okolní zeminy ohřívá energetický přínos Ing. Zdeněk Zikán Energetická agentura Trojzemí 176

80 Režimy provozu letní režim REŽIM č.5 přetlakové větrání (možnost využití pro noční předchlazení, ve spojení se zemním výměníkem tepla i pro chlazení interiéru) Ing. Zdeněk Zikán Energetická agentura Trojzemí 178

81 180 REŽIM č.2 cirkulační + větrací + ZVT Režimy provozu zimní režim se zem. výměníkem

82 181 Zemní výměník tepla cirkulační 2.generace Další variantou provedení zemního výměníku je tzv. cirkulační provedení ZVTc. Díky dvoutrubkovému provedení stačí cca ½ výkopů jako u předchozí varianty ZVT. Díky tomu, že se pro letní chlazení může využít pouze interiérový vzduch, dochází i k menší kondenzaci uvnitř ZVTc.

83 183 Režimy provozu REŽIM č.5a cirkulační chlazení ve vazbě na cirkulační zemní výměník

84 185 Režimy provozu REŽIM č.5a+větrání cirkulační chlazení ve vazbě na cirkulační zemní výměník vč. režimu větrání (sepnuto na základě externího signálu např. z WC)

85 186 Všechny provozní režimy stejné jako u vzduchového ZVT-c: předehřev v zimním období; předchlazení v letním přímé; cirkulační chlazení Žádná kondenzace v zemních trasách, kondenzát z výměníku odtéká do kanalizace!!! Zemní výměník s nemrznoucí kapalinou 3.generace

86 Zimní období cirkulace + větrání s předehřevem Zemní výměník s nemrznoucí kapalinou Ing. Zdeněk Zikán Energetická agentura Trojzemí 188

87 190 Letní období cirkulace s chlazením, bez větrání Zemní výměník s nemrznoucí kapalinou

88 192 Letní období cirkulace s chlazením, s větráním Zemní výměník s nemrznoucí kapalinou

89 194 Přívod vzduchu do obytných místností Do obytných místností je vzduch přiváděn plochým rozvodem v tl. izolace podlah, ukončených podlahovou vyústkou nejlépe u ochlazovaných stěn. (U NED domů podmínka; u EPD možno přívod realizovat i ze stropu ventily záleží na posouzení odborného projektanta)

90 195 Příklady rozvodů do obytných místností Paprskovité rozvody k jednotlivým vyústkám

91 197 Příklady rozvodů do obytných místností Nasávání teplého cirkulačního vzduchu nad krbovými kamny

92 199 Příklady rozvodů do obytných místností Odsávání z kuchyně větrací vzduch Cirkulační digestoř

93 200 Příklady jednotek ATREA Duplex RDH Duplex RB Duplex RC Duplex RK2

94 201 ZDROJE V PD (zdroje tepelné energie)

95 Zdroje energie Ing. Zdeněk Zikán Energetická agentura Trojzemí 202 Neobnovitelné : Uhlí, plyn zemní plyn, koksárenský plyn, propan-butan, LTO, elektřina Obnovitelné : Dřevo, biopaliva (sláma, rostlinná paliva), bioplyny, energie ze slunce elektřina-fv, teplá voda-fototermika, energie z větru, tepelná energie ze vzduchu, energie ze země

96 Zdroje energie Ing. Zdeněk Zikán Energetická agentura Trojzemí 203 Zařízení pro převod ze zdrojů na topný systém Kotle výroba topné vody, výroby teplé vody (TUV), výroba páry, ohřev vzduchu Tepelná čerpadla výroba topné vody, výroba teplé vody (TUV), ohřev vzduchu Výměníky tepla a systémy předávání tepla mezi různými kapalinami či systémy

97 204 Tepelné čerpadlo Napojení na zdroje tepla Pro zajištění temperování objektu potřebuje jednotka DUPLEX R_ zdroj tepla IZT Plynový kotel Elektrický kotel Elektrický ohřívač do potrubí

98 205 IZT Integrovaný zásobník tepla IZT 615 / základní ohřev solární články - základní ohřev krbová vložka dřevokotel, libovolný kotel - možnost připojení tepelných čerpadel - pomocný ohřev elektrospirály Příprava topné vody a ohřev TUV v jednom zařízení.

99 IZT Integrovaný zásobník tepla IZT 615 / 915 model Výhody koncepce akumulační náplně (= topná voda systému objektu) a vnořeného výměníku pro průtočný ohřev teplé užitkové vody - vyloučení vzniku bakterií LEGIONELLY (není nutné pravidelně zahřívat zásobník na vysoké teploty) - odstranění usazování agresivních kalů delší životnost - díky stratifikátoru dokonalejší rozvrstvení teplot po výšce zásobníku maximálně možné využití výkonu solárního systému Ing. Zdeněk Zikán Energetická agentura Trojzemí 206

100 IZT Integrovaný zásobník tepla příklady zapojení Ing. Zdeněk Zikán Energetická agentura Trojzemí 207

101 IZT Integrovaný zásobník tepla příklady zapojení Ing. Zdeněk Zikán Energetická agentura Trojzemí 208

102 Děkuji Vám za pozornost Ing. Zdeněk Zikán Energetická agentura Trojzemí 212

103 213

104 214

105 215

106 216

107 217 Prezentaci připravili : Ing. Zdeněk Zikán více informací
