1 1 Vytápění a větrání nízkoenergetických a pasivních budov

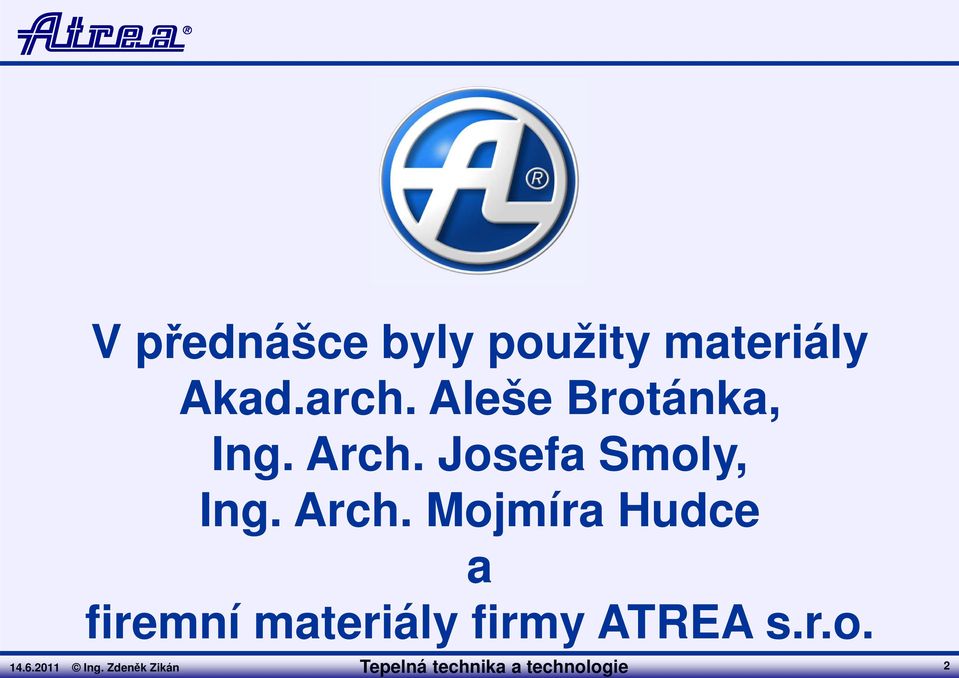

2 2 V přednášce byly použity materiály Akad.arch. Aleše Brotánka, Ing. Arch. Josefa Smoly, Ing. Arch. Mojmíra Hudce a firemní materiály firmy ATREA s.r.o.

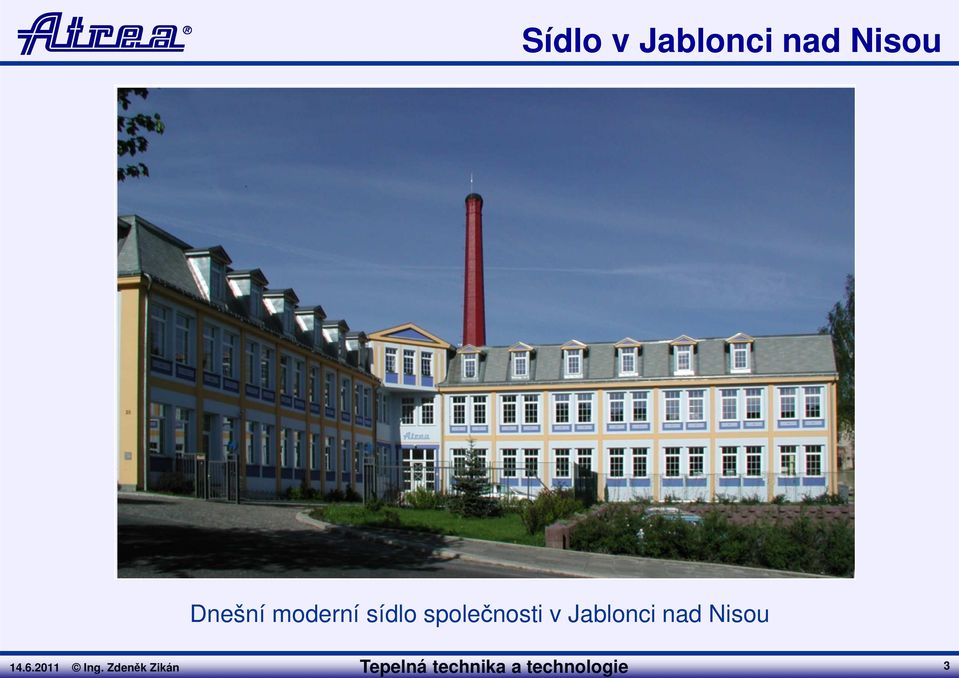

3 3 Sídlo v Jablonci nad Nisou Dnešní moderní sídlo společnosti v Jablonci nad Nisou

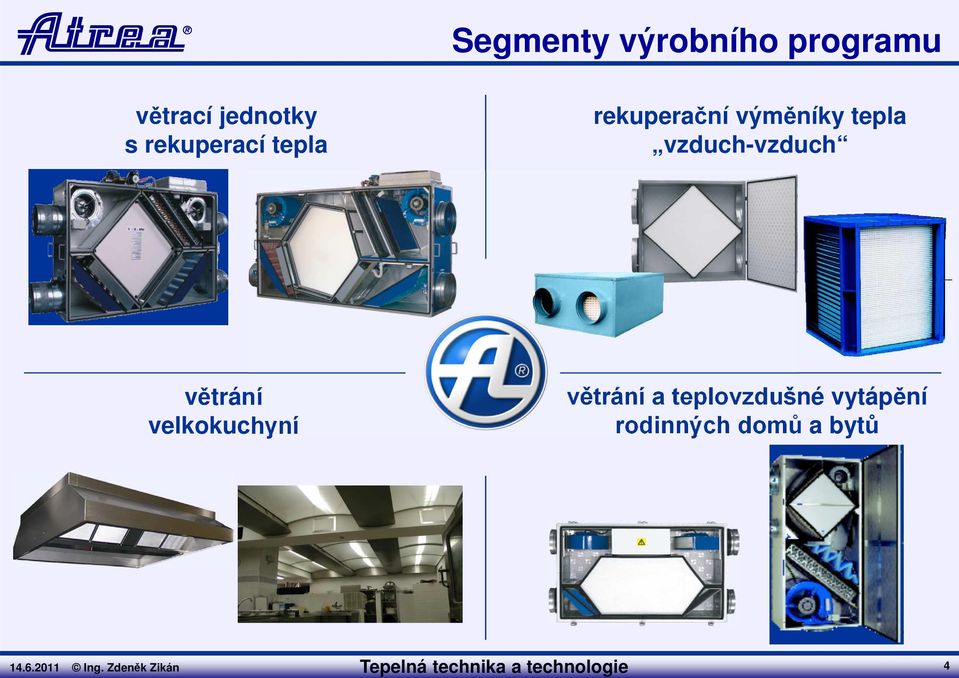

4 4 Segmenty výrobního programu větrací jednotky s rekuperací tepla rekuperační výměníky tepla vzduch-vzduch větrání velkokuchyní větrání a teplovzdušné vytápění rodinných domů a bytů

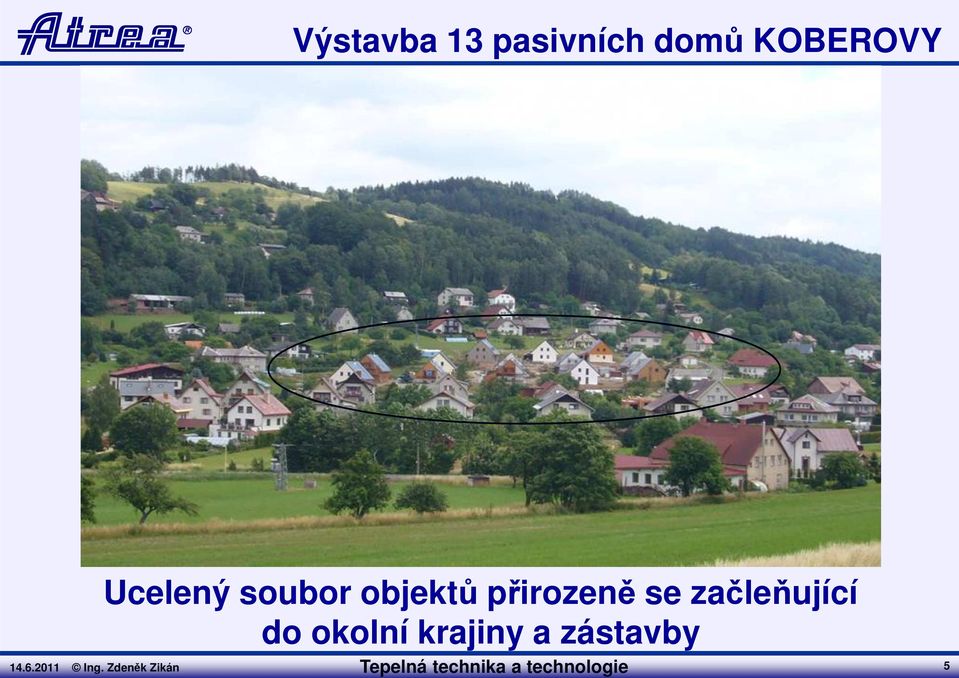

5 Výstavba 13 pasivních domů KOBEROVY Ucelený soubor objektů přirozeně se začleňující do okolní krajiny a zástavby Ing. Zdeněk Zikán Tepelná technika a technologie 5

6 8 Výstavba 13 pasivních domů KOBEROVY Konstrukce - dřevostavba

7 Výstavba 13 pasivních domů KOBEROVY Ing. Zdeněk Zikán Tepelná technika a technologie 11

8 13 Výstavba 13 pasivních domů KOBEROVY Kolaudace -červen až srpen 2007

9 Koberovy Ing. Zdeněk Zikán Tepelná technika a technologie 14

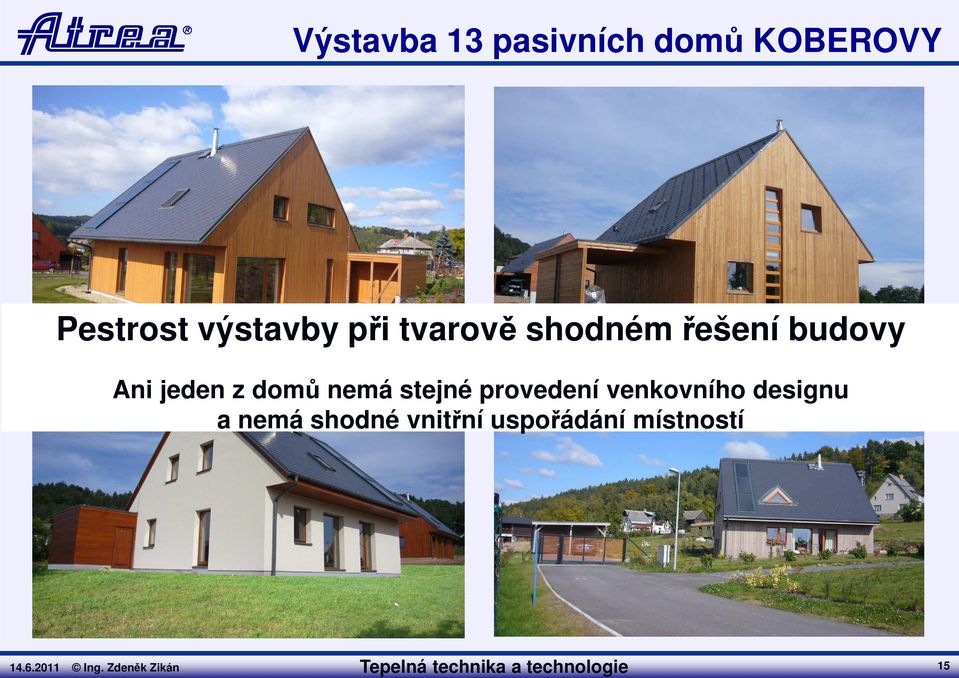

10 15 Výstavba 13 pasivních domů KOBEROVY Pestrost výstavby při tvarově shodném řešení budovy Ani jeden z domů nemá stejné provedení venkovního designu a nemá shodné vnitřní uspořádání místností

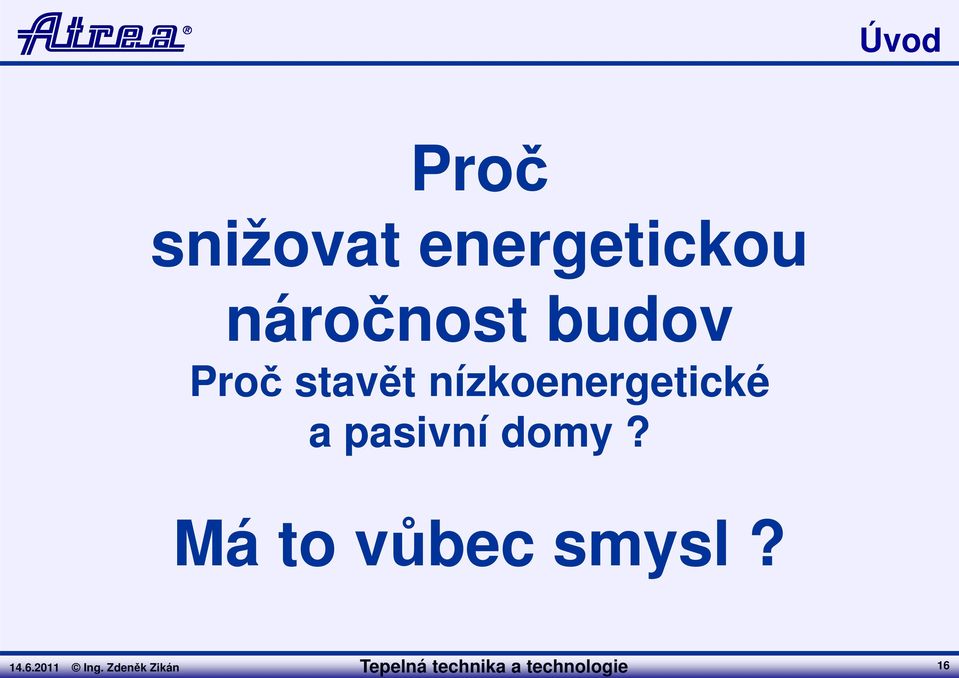

11 16 Úvod Proč snižovat energetickou náročnost budov Proč stavět nízkoenergetické a pasivní domy? Má to vůbec smysl?

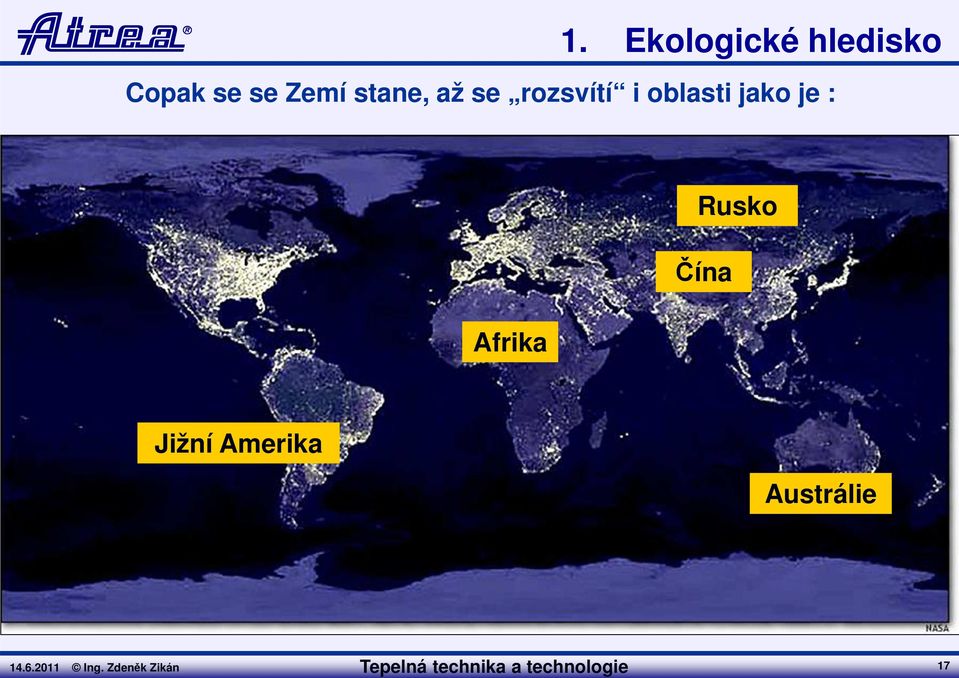

12 17 1. Ekologické hledisko Copak se se Zemí stane, až se rozsvítí i oblasti jako je : Afrika Rusko Čína Jižní Amerika Austrálie

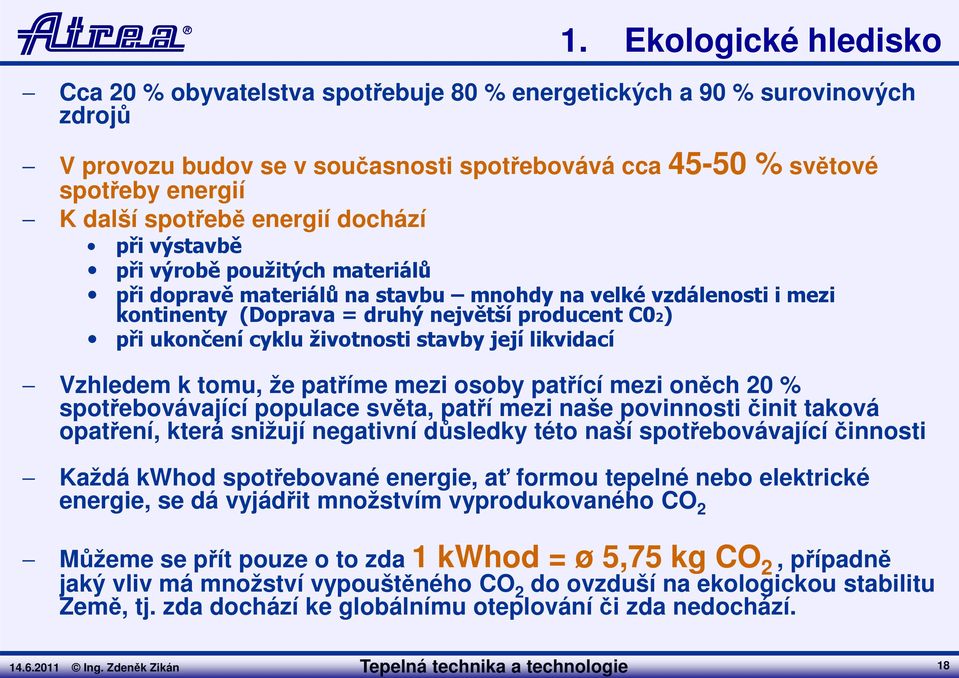

13 18 1. Ekologické hledisko Cca 20 % obyvatelstva spotřebuje 80 % energetických a 90 % surovinových zdrojů V provozu budov se v současnosti spotřebovává cca % světové spotřeby energií K další spotřebě energií dochází při výstavbě při výrobě použitých materiálů při dopravě materiálů na stavbu mnohdy na velké vzdálenosti i mezi kontinenty (Doprava = druhý největší producent C02) při ukončení cyklu životnosti stavby její likvidací Vzhledem k tomu, že patříme mezi osoby patřící mezi oněch 20 % spotřebovávající populace světa, patří mezi naše povinnosti činit taková opatření, která snižují negativní důsledky této naší spotřebovávající činnosti Každá kwhod spotřebované energie, ať formou tepelné nebo elektrické energie, se dá vyjádřit množstvím vyprodukovaného CO 2 Můžeme se přít pouze o to zda 1 kwhod = ø 5,75 kg CO 2, případně jaký vliv má množství vypouštěného CO 2 do ovzduší na ekologickou stabilitu Země, tj. zda dochází ke globálnímu oteplování či zda nedochází.

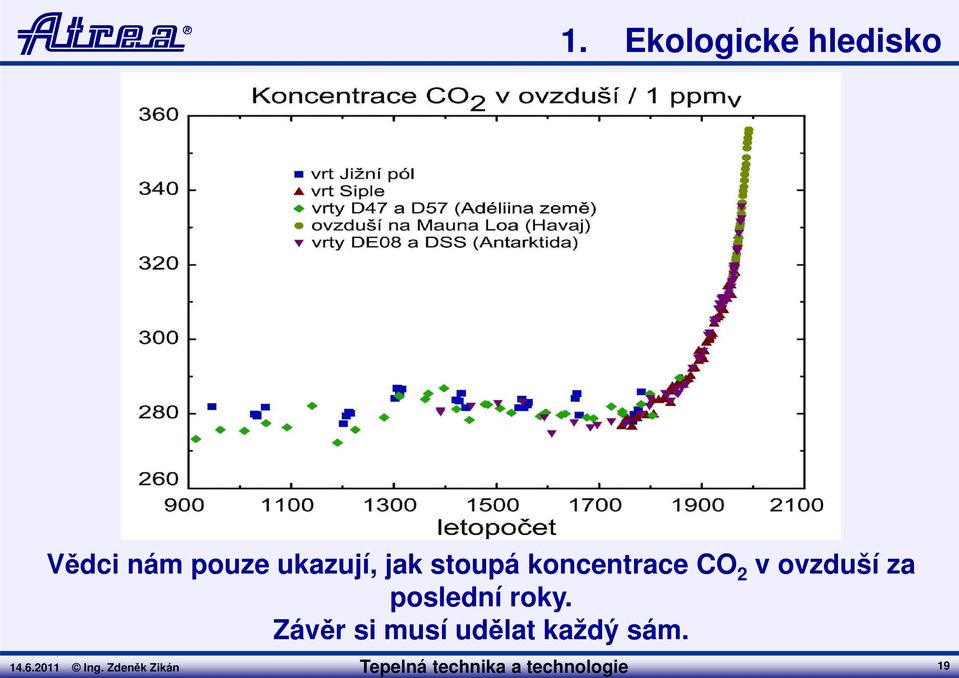

14 1. Ekologické hledisko Vědci nám pouze ukazují, jak stoupá koncentrace CO 2 v ovzduší za poslední roky. Závěr si musí udělat každý sám Ing. Zdeněk Zikán Tepelná technika a technologie 19

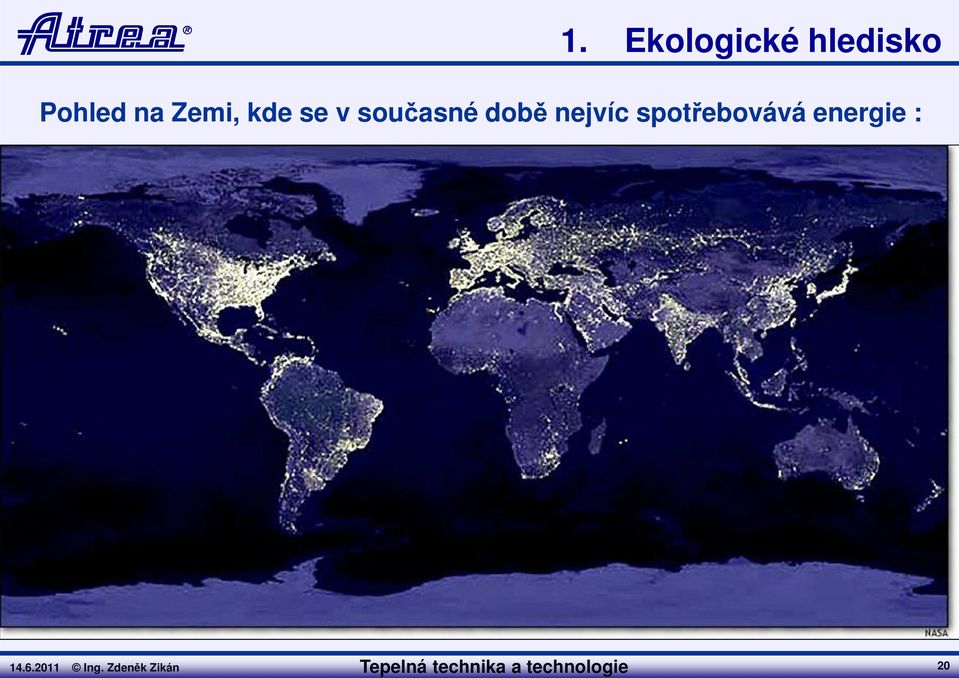

15 20 1. Ekologické hledisko Pohled na Zemi, kde se v současné době nejvíc spotřebovává energie :

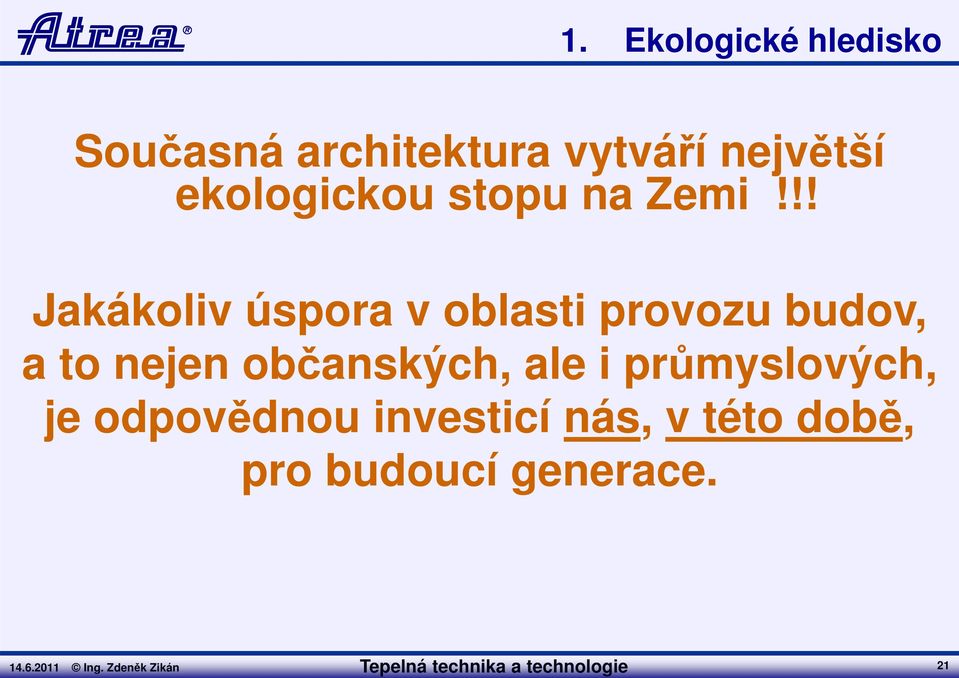

16 21 1. Ekologické hledisko Současná architektura vytváří největší ekologickou stopu na Zemi!!! Jakákoliv úspora v oblasti provozu budov, a to nejen občanských, ale i průmyslových, je odpovědnou investicí nás, v této době, pro budoucí generace.

17 2. Hledisko naše vlastní peněženka Kolik vám to žere, sousede? U aut, které si kupujeme na 5-10 let nás zajímají desetiny litru spotřeby U domů, které stavíme na 100, 200 let nás nezajímají Watty spotřeby energií a mnohdy ani kw spotřeby energií Ing. Zdeněk Zikán Tepelná technika a technologie 22

18 23 3. Hledisko vznik nových předpisů Směrnice evropského parlamentu a rady 2010/31/EU ze dne 19.května 2010 o energetické náročnosti budov

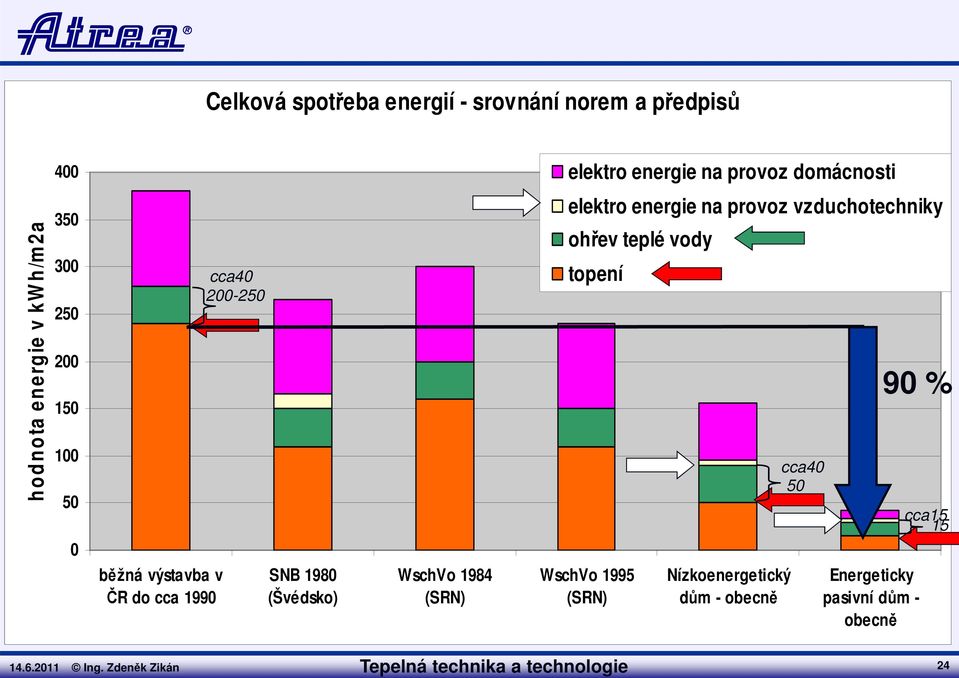

19 24 Celková spotřeba energií - srovnání norem a předpisů 400 elektro energie na provoz domácnosti hodnota energie v kw h/m 2a běžná výstavba v ČR do cca 1990 cca SNB 1980 (Švédsko) WschVo 1984 (SRN) elektro energie na provoz vzduchotechniky ohřev teplé vody topení WschVo 1995 (SRN) Nízkoenergetický dům - obecně cca % Energeticky pasivní dům - obecně cca15 15

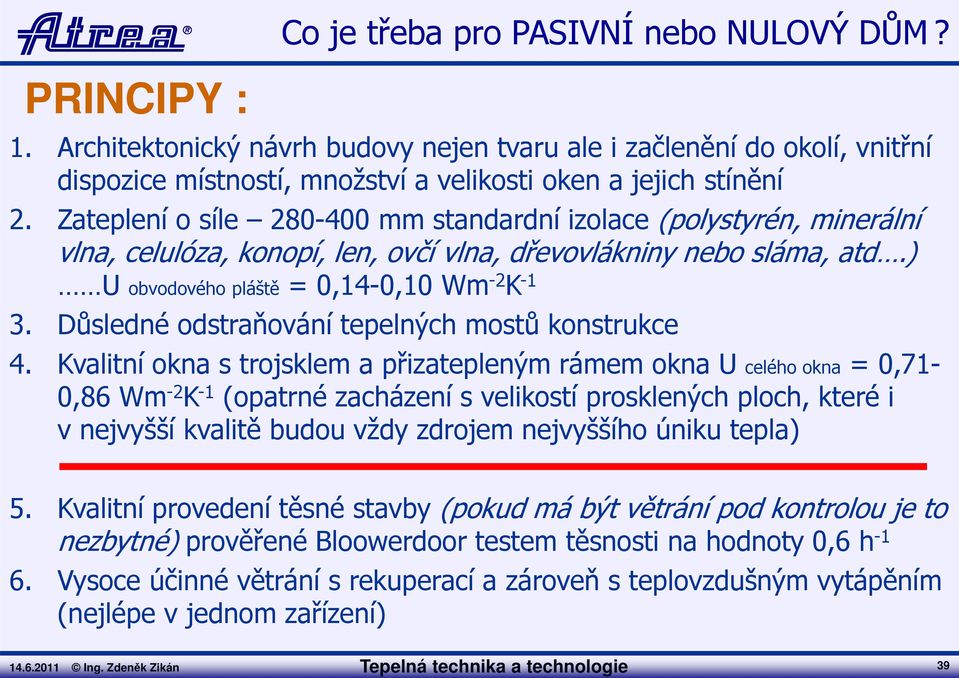

20 Co je třeba pro PASIVNÍ nebo NULOVÝ DŮM? PRINCIPY : 1. Architektonický návrh budovy nejen tvaru ale i začlenění do okolí, vnitřní dispozice místností, množství a velikosti oken a jejich stínění 2. Zateplení o síle mm standardní izolace (polystyrén, minerální vlna, celulóza, konopí, len, ovčí vlna, dřevovlákniny nebo sláma, atd.) U obvodového pláště = 0,14-0,10 Wm -2 K Důsledné odstraňování tepelných mostů konstrukce 4. Kvalitní okna s trojsklem a přizatepleným rámem okna U celého okna = 0,71-0,86 Wm -2 K -1 (opatrné zacházení s velikostí prosklených ploch, které i v nejvyšší kvalitě budou vždy zdrojem nejvyššího úniku tepla) 5. Kvalitní provedení těsné stavby (pokud má být větrání pod kontrolou je to nezbytné) prověřené Bloowerdoor testem těsnosti na hodnoty 0,6 h Vysoce účinné větrání s rekuperací a zároveň s teplovzdušným vytápěním (nejlépe v jednom zařízení) Ing. Zdeněk Zikán Tepelná technika a technologie 39

21 Tepelné ztráty objektů Ing. Zdeněk Zikán Tepelná technika a technologie 41

22 Příroda nás učí: celistvost a tloušťka izolační obálky zmenšuje tepelné ztráty. Tepelná ochrana Tepelná technika Zdroj: a IMPULS technologie Programm Hessen Ing. Zdeněk Zikán 42

23 43 Výpočet tepelných ztrát objektu Q = Q k + Q inf + Q větr Q celkové tepelné ztráty Q k Q inf ztráty stavebními konstrukcemi stěny, podlahy, stropy, střechy, okna, dveře ztráty infiltrací netěsnosti oken a stavby Q větr ztráty větráním

24 44 Výpočet tepelných ztrát objektu Q k ztráty stavebními konstrukcemi stěny, podlahy, stropy, střechy, okna, dveře Q k = S. U. (t i t e ) [ W ] S plocha konstrukce [ m 2 ] U součinitel prostupu tepla [ W / m 2.K ] t i teplota v místnosti [ o C ] t e teplota za konstrukcí [ o C ]

25 Tvar budovy, ostatní vlivy Jaký tvar budovy a parametry konstrukcí jsou pro EPD optimální? Záleží na okrajových podmínkách lokality-teplota, slunce, zastínění Ing. Zdeněk Zikán Tepelná technika a technologie 45

26 Tvar budovy, ostatní vlivy Ing. Zdeněk Zikán Tepelná technika a technologie 46

27 Tvarová kompaktnost jeden z nejdůležitějších parametrů Tvar budovy Tepelná Zdroj: technika GO SOL a technologie Autor: CPD Ing. Zdeněk Zikán 47

28 Regulace vestavěná garáž garáž navrhovat mimo tepelnou obálku! (vzduchotěsnost, TM) v případě integrování nutné tepelně oddělit všechny kce!? PŮDORYS PŘÍZEMÍ Tepelná technika Zdroj: Josef a technologie Smola Autor: CPD Ing. Zdeněk Zikán 48

29 49 Pasivní solární zisky ČR : kwh/m 2 /a Rakousko : kwh/m 2 /a

30 50 Pasivní solární zisky Pozor, někde slunce chybí!!

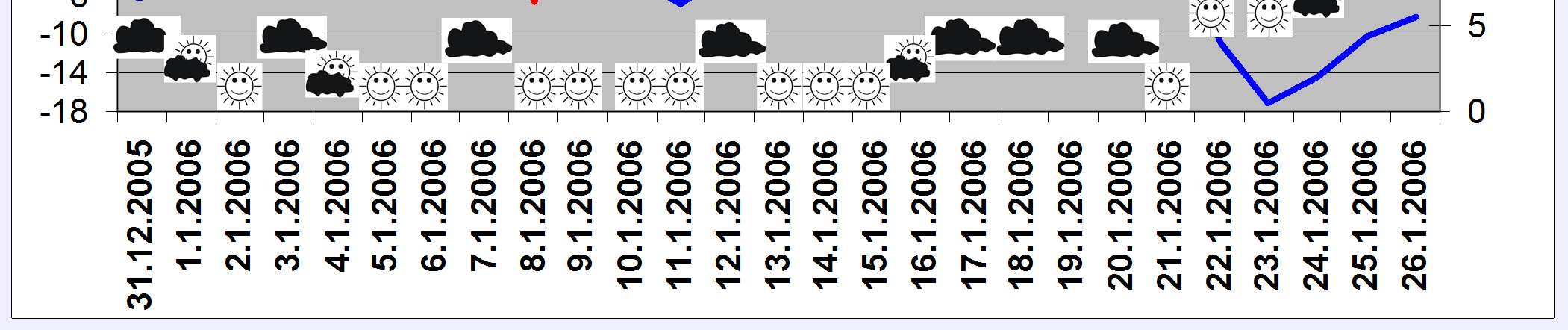

31 VLIV PASIVNÍCH SLUNEČNÍCH ZISKŮ NA SPOTŘEBU TEPLA NA VYTÁPĚNÍ přelom roku 2005/ Ing. Zdeněk Zikán Tepelná technika a technologie 51

32 Neprůvzdušnost objektů Ing. Zdeněk Zikán Tepelná technika a technologie 52

33 54 Kvalitní provedení těsné stavby Pokud má být větrání řízené, (pod kontrolou) je nezbytné prověřit stavbu Blowerdoor testem těsnosti Vzduchotěsnost objektů

34 55 Vzduchotěsnost - měření ČSN EN Tepelné chování budov Stanovení průvzdušnosti budov Tlaková metoda V p [m 3 /h] [Pa]

35 56 Průvzdušnost objektu + účinnost rekuperace Infiltrace = 0 Účinnost rekuperace Q větr Q inf =0 Q k Q větr Tepelná ztráta odváděná vzduchem Q Ušetřeno rekuperací Q rek Q větr Q Účinnost η = Q rek / Q větr

36 58 Průvzdušnost objektu + účinnost rekuperace Infiltrace 0 Q větr Q inf Q k Tepelná ztráta odváděná vzduchem Q Účinnost rekuperace Ušetřeno rekuperací Q rek Q větr + Q inf Q Účinnost η = Q rek / (Q větr + Q inf )

37 Účinnost rekuperace VZT jednotky 90% 100% VLIV VZDUCHOTĚSNOSTI (n50) A UMÍSTĚNÍ OBJEKTU NA CELKOVÉ VYUŽITÍ ENERGIE Z ODPADNÍHO VZDUCHU účinnost rekuperace_zavětří účinnost rekuperace_návětr. Q_dohřev_zavětří Q_dohřev_návětr. 14 celková provozní účinnost rekuperace (%) 90% 80% 70% 60% 50% 40% 30% 20% 10% spotřeba energie na dohřev vzduchu při větrání (kwh/den) 0% n50=0,6 n50=0,88 n50=1 n50=1,5 n50=2,5 n50=3,5 n50= Ing. Zdeněk Zikán Tepelná technika a technologie 60

38 Tepelné ztráty Ing. Zdeněk Zikán Tepelná technika a technologie 62

39 Shrnutí stavební části Díky dokonalým tepelně izolačním parametrům konstrukcí a oken je na minimum potlačena ztráta prostupem. Vzduchotěsný plášť budovy a těsnost rámů oken eliminuje ztrátu infiltrací. Z hlediska stavby je problém vyřešen, maxima je dosaženo. Co ale vnitřní mikroklima? Dá se v tomto prostředí také žít? Ing. Zdeněk Zikán Tepelná technika a technologie 63

40 ZÁKLADNÍ VELIČINY, KTERÉ MUSÍ BÝT V INTERIÉRU OBJEKTU V ROVNOVÁZE : TEMPEROVÁNÍ OBJEKTU : Požadavek na udržení interiérové teploty dle požadavku norem a uživatele - (vazba na tepelné ztráty domu) RELATIVNÍ VLHKOST INTERIÉRU : (s důrazem na topné období): Doporučuje se udržet v rozsahu 40 50% (v zimním období) ODÉROVÉ MIKROKLIMA V OBJEKTU : (obsah CO 2 ; odvod škodlivin a výparů): Přívodem čerstvého vzduchu udržení CO 2 dle zvolené třídy mikroklima (např. 0,12 % - třída kvality C ) Ing. Zdeněk Zikán Tepelná technika a technologie 64

41 65 Tepelná pohoda Optimální rozpoložení člověka = vyrovnané hospodaření s teplem s prakticky konstantní teplotou těla (cca 37 Celsia) Jenom tehdy se člověk cítí termicky dobře nejlepší výkonnostní rezervy s malou unavitelností. Výkon v % Tepelná pohoda není jen subjektivní veličina vnímání, nýbrž objektivní základní veličina pro tělesný a duševní výkon Teplota v o C

42 66 Hodnocení a parametry vlhkostního stavu prostředí emise stav. materiálů relativní vlhkost (%) (%) onemocnění dých. cest bakterie/ viry optimální oblast spokojenosti alergické symptomy množení prachových roztočů plísně a houby Závislost příčin vzniku zdravotních onemocnění na vlhkosti

43 67

44 68

45 69

46 70

47 71

48 72

49 73

50 74

51 Vlhkost a teplota vzduchu Ing. Zdeněk Zikán Tepelná technika a technologie 75

52 Vlhkost a teplota vzduchu Ing. Zdeněk Zikán Tepelná technika a technologie 76

53 86 Odérové mikroklima Odérové látky : Plynné látky jsou produkovány obvykle člověkem a jeho činností nebo jsou uvolňovány ze stavebních konstrukcí či vybavení budovy Vnikají zvnějšku budovy např. pach aut, kotelen Z vnitřního vybavení uvolňování látek z nábytku, nátěrových hmot, cigaretový kouř Některé odéry jsou i toxické (cigaretový kouř, formaldehyd z nábytku apod.)

54 Obsah odérových látek určuje kvalitu vzduchu Odérové mikroklima Zahrnuje subjektivní hodnocení (pachy) a objektivní hodnocení z hygienického hlediska (obsah některých škodlivých plynů nemusí být lidským čichem detekovány) Jako měřítko kvality vzduchu, kde jsou zdrojem odéru lidé, se nejčastěji používá koncentrace CO 2 CO 2 je sám bez vůně a zápachu, ale pokud dodržíme limitní hodnoty koncentrací pro CO 2 (snadno měřitelné) pak z největší pravděpodobností máme vyřešeny všechny odérové látky, kde je zdrojem odéru člověk Pokud zdrojem odéru nebude člověk, nemusí být koncentrace CO 2 vypovídající Ing. Zdeněk Zikán Tepelná technika a technologie 87

55 PROBLÉMY VĚTRÁNÍ Velké větrání : Vzrůstá spotřeba energií na větrání - ŠPATNĚ V zimě se vysušuje prostor relativní vlhkost je nízká - ŠPATNĚ Odéry, CO 2 jsou nízké koncentrace - DOBŘE Malé větrání : Spotřeba energií je nízká Může vzrůstat relativní vlhkost Odéry, CO 2 jsou vysoké koncentrace - DOBŘE - ŠPATNĚ - ŠPATNĚ Je potřeba vyvážit větrání s produkcí škodlivin a zejména vlhkosti v budovách!!! Ing. Zdeněk Zikán Tepelná technika a technologie 90

56 Jak větrat a vytápět Ing. Zdeněk Zikán Tepelná technika a technologie 91

57 Jak vytápět a větrat Při stavbě budov je možné použít tyto varianty vytápění a větrání : 1/ Vytápění pomocí klasické topné soustavy (radiátory, podlahové vytápění apod.) a větrání pomocí otevírání oken - neřízené větrání Ing. Zdeněk Zikán Tepelná technika a technologie 92

58 Větrání okny Ing. Zdeněk Zikán Tepelná technika a technologie 93 Koncentrace CO 2 při nárazovém větrání okny Pátek Sobota Větrání Spánek - dítě Nepřítomnost Stará zástavba s větráním okny

59 Větrání okny Koncentrace CO 2 při kontrolovaném větrání Úterý Středa Koncentrace CO 2 v pasivním domě Ing. Zdeněk Zikán Tepelná technika a technologie 94

60 Problémy s vnitřním prostředím Zdroj : EkoWATT Ing. Zdeněk Zikán Tepelná technika a technologie 95

61 Problémy s vnitřním prostředím 70% času nad hranicí 1000 ppm Zdroj : EkoWATT Ing. Zdeněk Zikán Tepelná technika a technologie 99

62 100 Náhodné větrání okny Průměrná denní výměna vzduchu h Pros vyklápěcí okno (jedno v pokoji) 31. Led 28. Úno 31. Břez 30. Dub 31. Kvě průměrná denní výměna vzduchu v ložnici pohyblivá průměrní výměna ve výsledku 0,81 h-1 Výsledek: větrání okny je náhodný proces 30. Čer 31. Červ 31. Srp 30. Září 31. Říjen Větrání okny 30. List 31. Pros

63 111 2 možnosti jak vytápět a větrat s rekuperací Při stavbě nízkoenergetických a pasivních budov je možné použít tyto varianty vytápění a větrání s rekuperací tepla : 2) Řízené větrání s rekuperací tepla v kombinaci s klasickou topnou soustavou (radiátory, podlahové vytápění apod.) 3) Teplovzdušné vytápění a větrání s rekuperací tepla jako jedno společné zařízení

64 112 Větrání x ztráta tepla Je možné větrat, aniž bychom teplo ztratili otevřeným oknem? Je možné toto teplo vrátit zpět do objektu?

65 113 Co je to rekuperace tepla? Znovuzískávání odpadního tepla, kdy odpadní teplý vzduch předává svou energii nasávanému čerstvému (obvykle chladnějšímu) vzduchu.

66 114 Způsoby ZZT Co je to rekuperace tepla? Kapalinové okruhy Lamelové výměníky s teplonosnou kapalinou Rekuperační Tepelné trubice Tepelná čerpadla Výměníky s chladivem bez pohonu Nucený oběh chladiva Deskové rekuperátory Přímá výměna tepla Regenerační Rotační rekuperátory Přepínací rekuperátory Akumulační hmota mění polohu, směr vzduchu je stálý Akumulační hmota je ve stálé poloze, mění se směr proudu vzduchu

67 115 Konec 1. části Děkuji Vám za pozornost

68 2. část Ing. Zdeněk Zikán Tepelná technika a technologie 116

69 117 2 možnosti jak vytápět a větrat s rekuperací Při stavbě budov je možné použít tyto varianty vytápění a dokonalého větrání s rekuperací tepla : 2) Řízené větrání s rekuperací tepla v kombinaci s klasickou topnou soustavou (radiátory, podlahové vytápění apod.) 3) Teplovzdušné vytápění a větrání s rekuperací tepla jako jedno společné zařízení

70 121 Ad 1) Řízené větrání s rekuperací Vytápění objektu zajišťuje samostatná otopná soustava!!! Řízené větrání s rekuperací tepla zajišťuje centrální VZT jednotka Přívod čerstvého vzduchu do obytných místností Odtah odpadního vzduchu z WC, koupelen, kuchyně

71 Schéma systému decentrálního větrání-var.1 Každý byt má svoji vlastní větrací jednotku (s rekuperací tepla) Topný systém centrální problémy s rozúčtováním centrální příprava ohřevu UT a TUV Ing. Zdeněk Zikán Tepelná technika a technologie 124

72 129 Rovnotlaké větrání s rekuperací tepla Systémy větrání s rekuperací

73 130 Podtlakové větrání Stávající větrací systémy

74 131 Problémy s vnitřním prostředím Tlaková ztráta potrubní sítě nad 100 Pa! max. 10 Pa

75 132

76 135 Koncepce : větrání jednotlivých místnosti s rekuperací Větrací jednotka s rekuperací pro větrání jednotlivé místnosti

77 136 Koncepce : větrání se střídavým provozem a regenerátory Obdoba tzv. přepínacích rekuperátorů viz přednáška Rekuperace Regenerační vložky 1 Regenerační vložky 2 Čerstvý vzduch? Odpadní vzduch Odpadní vzduch Čerstvý vzduch (zóna čerstvého vzduchu) (?)

78 Proč ale u pasivního nebo nízkoenergetického domu realizovat dvě soustavy? Vytápěcí soustavu a větrací soustavu? Není možné zajistit vytápění a větrání objektu pomocí jednoho systému? úvaha V mnohých státech bylo vytápění a větrání realizováno pomocí rovnotlakého větracího systému, ale hovoří se o problémech s nízkou interiérovou vlhkostí. Kde je problém? Je možné i jiné řešení? Ing. Zdeněk Zikán Tepelná technika a technologie 137

79 Ad 3/ Teplovzdušné vytápění a větrání s rekuperací tepla Ing. Zdeněk Zikán Tepelná technika a technologie 138 Systém je tvořen dvěma okruhy Dvouzónový systém 1. cirkulačním okruhem 2. větracím okruhem (s rekuperací odpadního tepla). Oba okruhy jsou provozovány jednou centrální jednotkou Řízení ve vazbě na jednu centrální dvouzónovou VZT jednotku umožňuje provoz každého okruhu samostatně, popř. v kombinaci. Provozní režimy optimálně využívají vzduchotechnický systém dle celoročních požadavků uživatelů a také dle parametrů objektu ( režim topení bez větrání, při vaření, nočním předchlazení atd.).

80 140 REŽIM č.3 (cirkulační) bez ohřevu. Režimy provozu

81 141 REŽIM č.3 (cirkulační) s ohřevem. Režimy provozu zimní režim

82 143 REŽIM č.1 (větrací). Režimy provozu zimní režim

83 145 REŽIM č.2 cirkulační + větrací Režimy provozu zimní režim

84 147 Režimy provozu letní režim REŽIM č.4 podtlakové větrání (odsávání WC, kuchyně, koupelen)

85 Zemní výměník tepla 1. generace V letním období se vzduch procházející zemním výměníkem tepla (plastová trubka uložená v zemi) ochlazuje od okolní zeminy možno použít pro ochlazování interiéru (částečná náhrada strojní klimatizace) Schéma ZVT SÁNÍ PŘES TVAROVKU VE STĚNĚ Při venkovní teplotě 2-20 C (přechodové období) tvarovka s klapkami a servopohonem SÁNÍ PŘES ZEMNÍ VÝMĚNÍK TEPLA Při venkovní teplotě > 20 C (letní chlazení) Při venkovní teplotě < 2 C (zimní předehřev) šachtu usadit min. 80 mm nad terén (tuto výšku upravit dle sněhových podmínek) V zimním období se přiváděný vzduch průchodem trubkou od okolní zeminy ohřívá energetický přínos Ing. Zdeněk Zikán Tepelná technika a technologie 148

86 Režimy provozu letní režim REŽIM č.5 přetlakové větrání (možnost využití pro noční předchlazení, ve spojení se zemním výměníkem tepla i pro chlazení interiéru) Ing. Zdeněk Zikán Tepelná technika a technologie 150

87 152 REŽIM č.2 cirkulační + větrací + ZVT Režimy provozu zimní režim se zem. výměníkem

88 153 Zemní výměník tepla cirkulační 2.generace Další variantou provedení zemního výměníku je tzv. cirkulační provedení ZVTc. Díky dvoutrubkovému provedení stačí cca ½ výkopů jako u předchozí varianty ZVT. Díky tomu, že se pro letní chlazení může využít pouze interiérový vzduch, dochází i k menší kondenzaci uvnitř ZVTc.

89 155 Režimy provozu REŽIM č.5a cirkulační chlazení ve vazbě na cirkulační zemní výměník

90 157 Režimy provozu REŽIM č.5a+větrání cirkulační chlazení ve vazbě na cirkulační zemní výměník vč. režimu větrání (sepnuto na základě externího signálu např. z WC)

91 158 Všechny provozní režimy stejné jako u vzduchového ZVT-c: předehřev v zimním období; předchlazení v letním přímé; cirkulační chlazení Žádná kondenzace v zemních trasách, kondenzát z výměníku odtéká do kanalizace!!! Zemní výměník s nemrznoucí kapalinou 3.generace

92 Zimní období cirkulace + větrání s předehřevem Zemní výměník s nemrznoucí kapalinou Ing. Zdeněk Zikán Tepelná technika a technologie 160

93 161 Letní období cirkulace s chlazením, bez větrání Zemní výměník s nemrznoucí kapalinou

94 162 Letní období cirkulace s chlazením, s větráním Zemní výměník s nemrznoucí kapalinou

95 163 Zemní výměník s nemrznoucí kapalinou 3.generace REALIZACE FAST Kollektor (

96 164 Přívod vzduchu do obytných místností Do obytných místností je vzduch přiváděn plochým rozvodem v tl. izolace podlah, ukončených podlahovou vyústkou nejlépe u ochlazovaných stěn. (U NED domů podmínka; u EPD možno přívod realizovat i ze stropu ventily záleží na posouzení odborného projektanta)

97 165 Příklady rozvodů do obytných místností Paprskovité rozvody k jednotlivým vyústkám

98 Příklady rozvodů do obytných místností Ing. Zdeněk Zikán Tepelná technika a technologie 166

99 167 Příklady rozvodů do obytných místností Nasávání teplého cirkulačního vzduchu nad krbovými kamny

100 168 Příklady rozvodů do obytných místností Odsávání z kuchyně větrací vzduch Cirkulační digestoř

101 169

102 171 ZDROJE V PD (zdroje tepelné energie)

103 Zdroje energie Ing. Zdeněk Zikán Tepelná technika a technologie 172 Neobnovitelné : Uhlí, plyn zemní plyn, koksárenský plyn, propan-butan, LTO, elektřina Obnovitelné : Dřevo, biopaliva (sláma, rostlinná paliva), bioplyny, energie ze slunce elektřina-fv, teplá voda-fototermika, energie z větru, tepelná energie ze vzduchu, energie ze země

104 Zdroje energie Ing. Zdeněk Zikán Tepelná technika a technologie 173 Zařízení pro převod ze zdrojů na topný systém Kotle výroba topné vody, výroby teplé vody (TUV), výroba páry, ohřev vzduchu Tepelná čerpadla výroba topné vody, výroba teplé vody (TUV), ohřev vzduchu Výměníky tepla a systémy předávání tepla mezi různými kapalinami či systémy

105 184 Tepelné čerpadlo Napojení na zdroje tepla Pro zajištění temperování objektu potřebuje jednotka DUPLEX R_ zdroj tepla IZT Plynový kotel Elektrický kotel Elektrický ohřívač do potrubí

106 185 IZT Integrovaný zásobník tepla IZT 615 / základní ohřev solární články - základní ohřev krbová vložka dřevokotel, libovolný kotel - možnost připojení tepelných čerpadel - pomocný ohřev elektrospirály Příprava topné vody a ohřev TUV v jednom zařízení.

107 IZT Integrovaný zásobník tepla IZT 615 / 915 model Výhody koncepce akumulační náplně (= topná voda systému objektu) a vnořeného výměníku pro průtočný ohřev teplé užitkové vody - vyloučení vzniku bakterií LEGIONELLY (není nutné pravidelně zahřívat zásobník na vysoké teploty) - odstranění usazování agresivních kalů delší životnost - díky stratifikátoru dokonalejší rozvrstvení teplot po výšce zásobníku maximálně možné využití výkonu solárního systému Ing. Zdeněk Zikán Tepelná technika a technologie 186

108 IZT Integrovaný zásobník tepla příklady zapojení Ing. Zdeněk Zikán Tepelná technika a technologie 187

109 189 Vliv chování uživatelů Velmi šetrně se chovající majitelé NED objektu mohou dosáhnout takové spotřeby energie, jako nešetrní majitelé EPD. Dvě rozdílné rodiny v typově stejném domě nebudou mít shodné spotřeby energií. Spec. Energy consumption for heating (measured) Building Stock BESTAND Low Energy Houses NEH Passive Houses Passivhäuser

110 190 Ceny za vytápění - úspory Pasivní Nízko energetický Úsporný Spotřeba energie Velikost domu Spotřeba za rok Cena tepelné energie Cena energie na vytápění za rok kwhod/m2.a m2 130 kwhod Kč/kWhod 3,00 Kč/kWhod

111 191 Jaké prostředí vytváří stát v oblasti nízkoenergetických a pasivních staveb? Bez rozvoje potenciálu úspor ztrácí na významu i rozvoj OZE.

112 O co by mělo jít KONCEPCE PASIVNÍHO DOMU ZAPADÁ DO TRVALE UDRŽITELNÉHO ROZVOJE, PROTOŽE UMÍ SNÍŽIT SPOTŘEBU NEOBNOVITELNÝCH ZDROJŮ NA MINIMUM A TUTO MINIMÁLNÍ SPOTŘEBU NENÍ TĚŽKÉ POKRÝT Z OBNOVITELNÝCH ZDROJŮ = ZE SLUNCE Tepelná technika a technologie Ing. Zdeněk Zikán 192

113 Děkuji Vám za pozornost Ing. Zdeněk Zikán Tepelná technika a technologie 193

114 194

115 195

116 196

117 197

118 198 Prezentaci připravili : Ing. Zdeněk Zikán více informací
