Energeticky úsporné a environmentálně šetrné bytové domy. Ing. Jan Řežáb

Transkript

1 Energeticky úsporné a environmentálně šetrné bytové

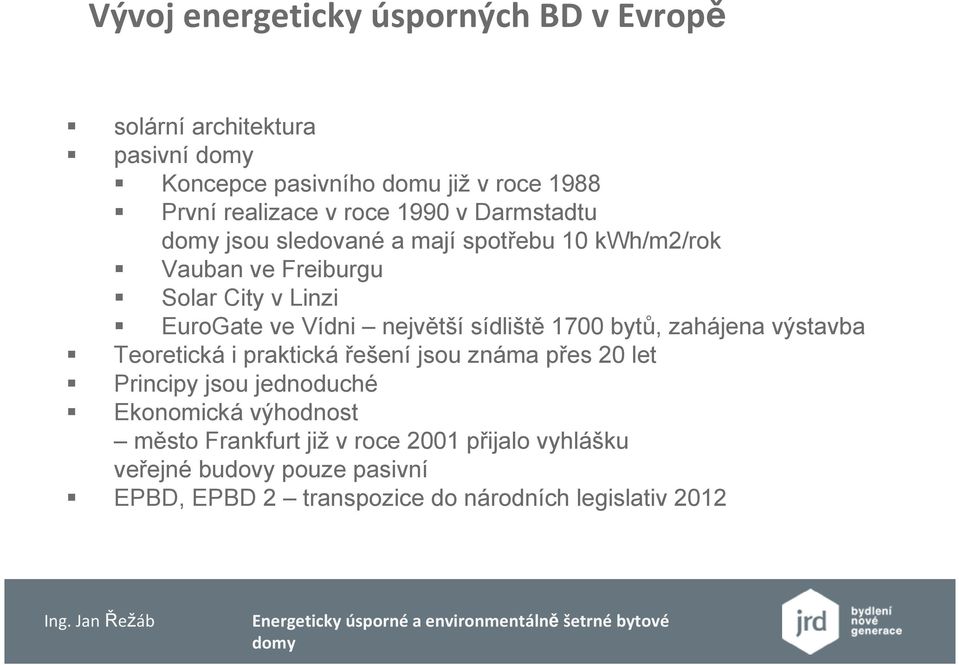

2 Vývoj energeticky úsporných BD v Evropě solární architektura pasivní Koncepce pasivního domu již v roce 1988 První realizace v roce 1990 v Darmstadtu jsou sledované a mají spotřebu 10 kwh/m2/rok Vauban ve Freiburgu Solar City v Linzi EuroGate ve Vídni největší sídliště 1700 bytů, zahájena výstavba Teoretická i praktická řešení jsou známa přes 20 let Principy jsou jednoduché Ekonomická výhodnost město Frankfurt již v roce 2001 přijalo vyhlášku veřejné budovy pouze pasivní EPBD, EPBD 2 transpozice do národních legislativ 2012

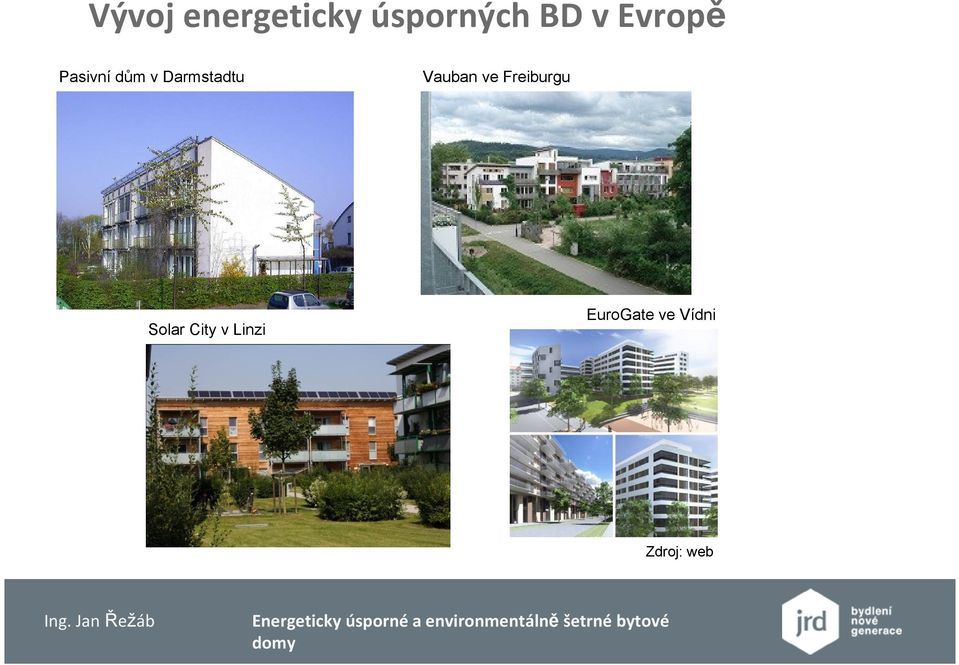

3 Vývoj energeticky úsporných BD v Evropě Pasivní dům v Darmstadtu Vauban ve Freiburgu Solar City v Linzi EuroGate ve Vídni Zdroj: web

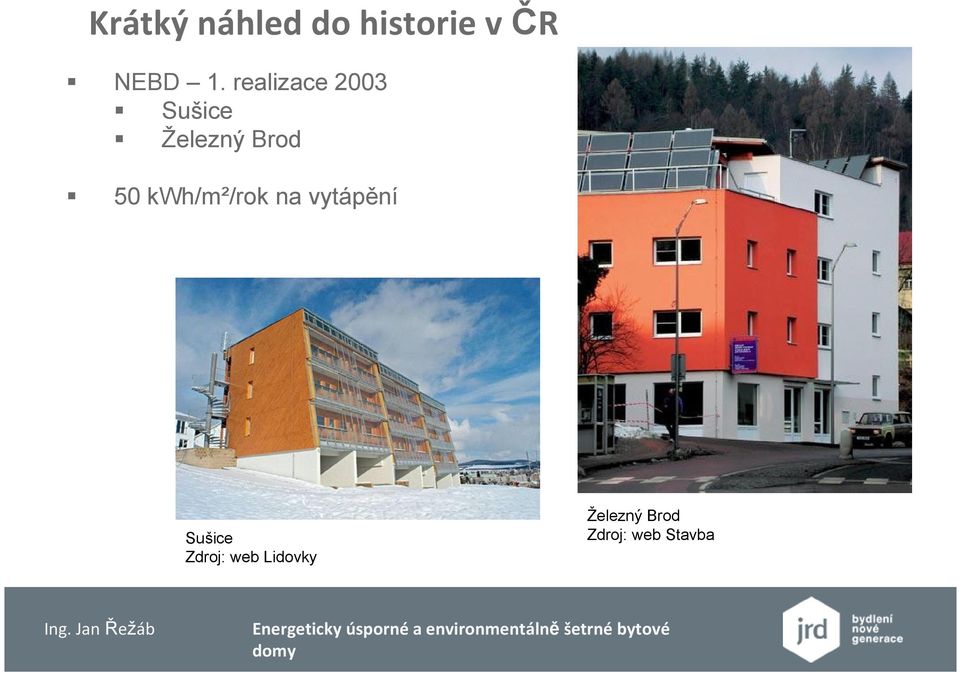

4 Krátký náhled do historie v ČR NEBD 1. realizace 2003 Sušice Železný Brod 50 kwh/m²/rok na vytápění Sušice Zdroj: web Lidovky Železný Brod Zdroj: web Stavba

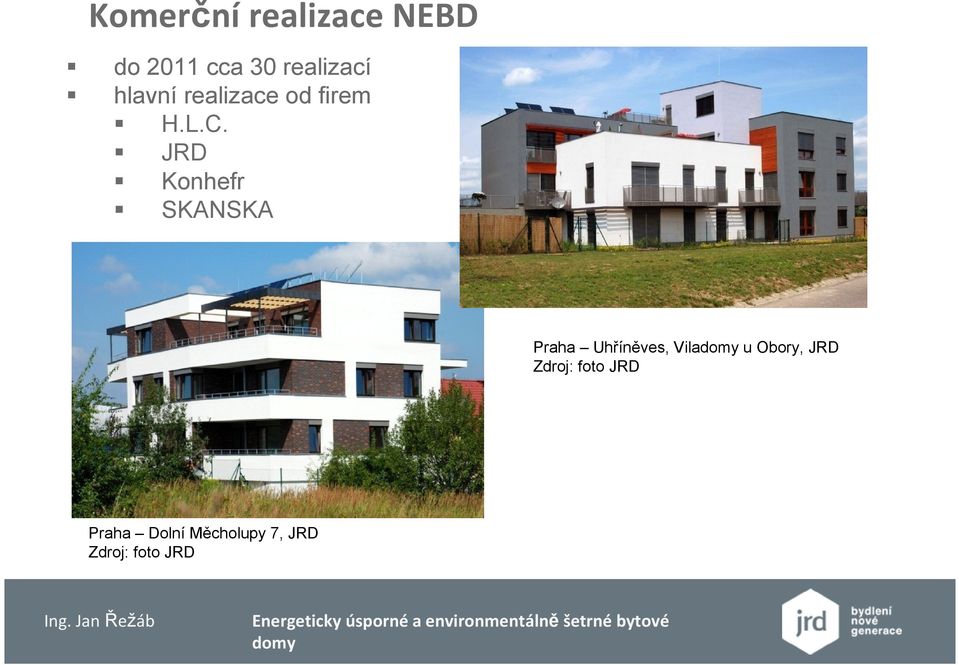

5 Komerční realizace NEBD do 2011 cca 30 realizací hlavní realizace od firem H.L.C. JRD Konhefr SKANSKA Praha Uhříněves, Vila u Obory, JRD Zdroj: foto JRD Praha Dolní Měcholupy 7, JRD Zdroj: foto JRD

6 Pasivní bytové 15 kwh/m²/rok na vytápění Realizace 2011, 2012 Modřice Rajhrad Dubňany České Budějovice Praha (JRD, SKANSKA) Vila Pod Altánem, JRD Zdroj: foto JRD

7 Výstavba BD v ČR 2011 nová bytová výstavba dle energetických tříd A B C 0,4% 1,5% 98,1% 43 kwh/m2/rok 83 KWh/m2/rok 120 kwh/m2/rok

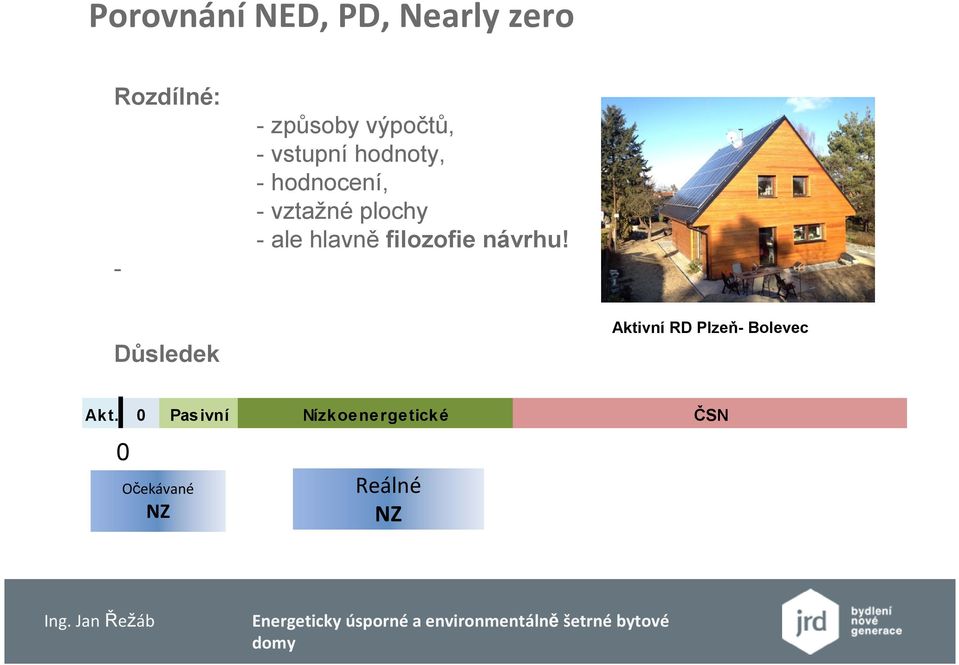

8 Porovnání NED, PD, Nearly zero Rozdílné: - způsoby výpočtů, - vstupní hodnoty, - hodnocení, - vztažné plochy - ale hlavně filozofie návrhu! Aktivní RD Plzeň- Bolevec Důsledek Akt. 0 Pasivní Nízkoenergetické 0 Očekávané NZ Reálné NZ ČSN

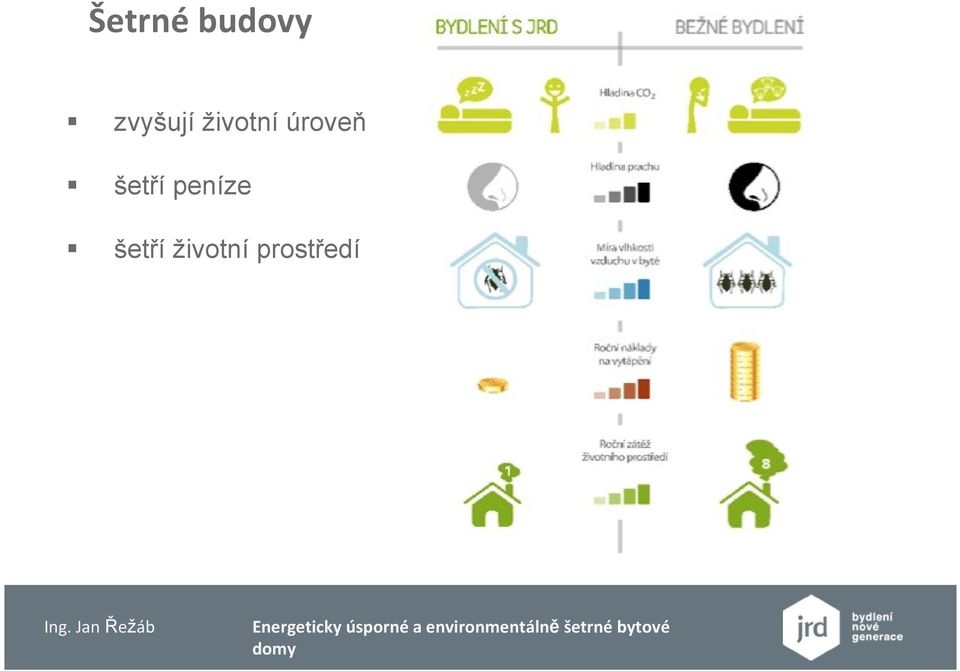

9 Šetrné budovy zvyšují životní úroveň šetří peníze šetří životní prostředí

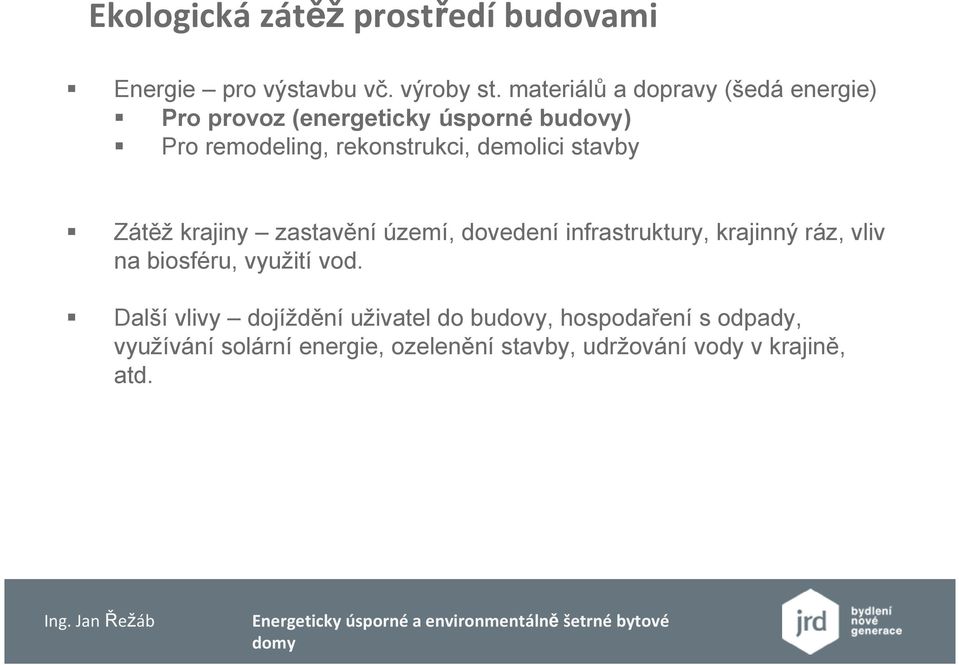

10 Ekologická zátěž prostředí budovami Energie pro výstavbu vč. výroby st. materiálů a dopravy (šedá energie) Pro provoz (energeticky úsporné budovy) Pro remodeling, rekonstrukci, demolici stavby Zátěž krajiny zastavění území, dovedení infrastruktury, krajinný ráz, vliv na biosféru, využití vod. Další vlivy dojíždění uživatel do budovy, hospodaření s odpady, využívání solární energie, ozelenění stavby, udržování vody v krajině, atd.

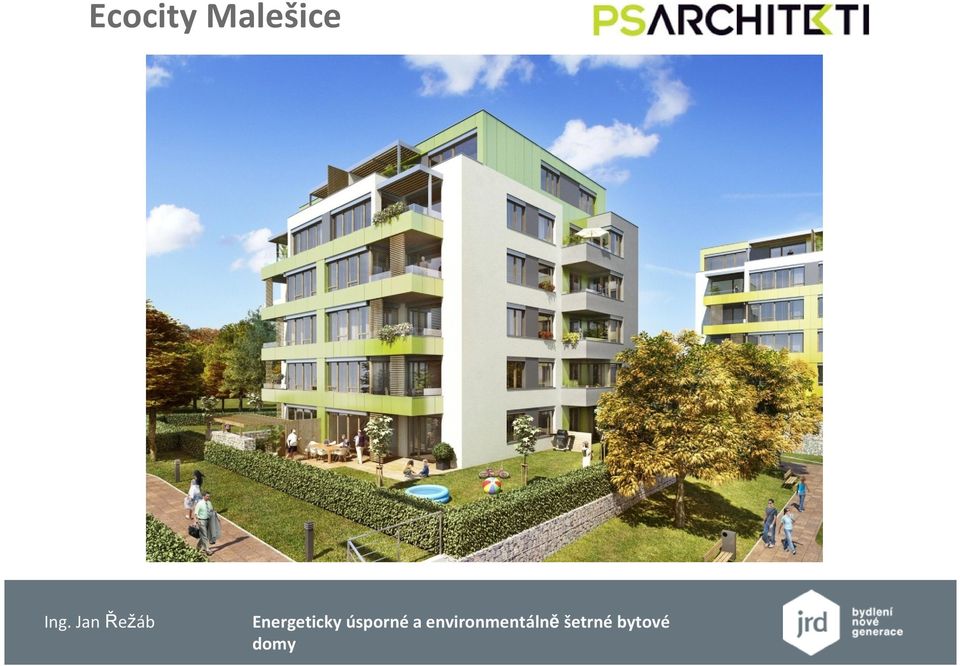

11 Ecocity Malešice

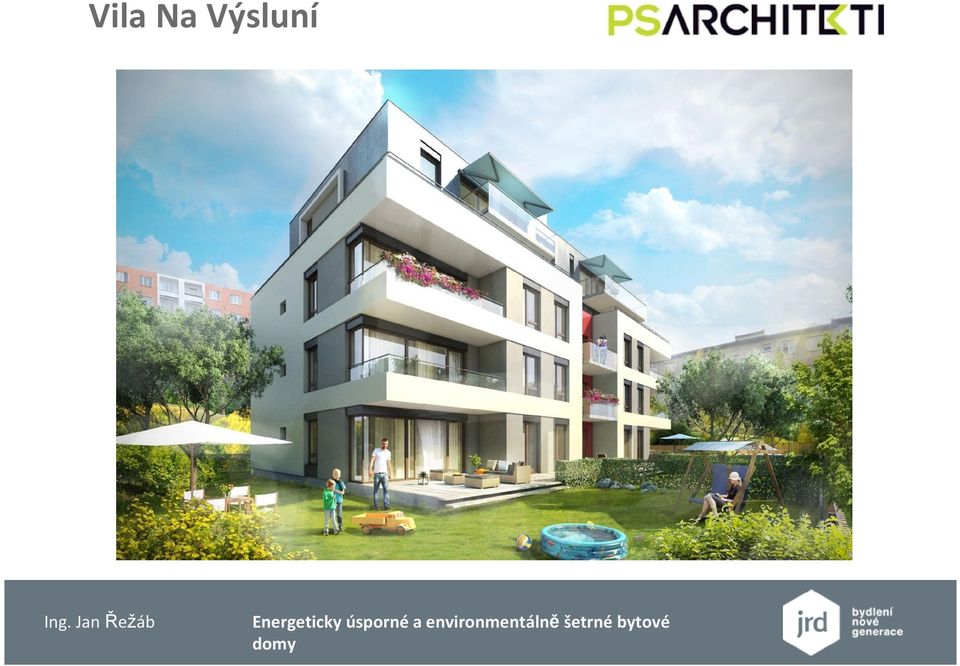

12 Vila Na Výsluní

13 Vily Diamantica, Prokopské údolí

14 Park Hloubětín

15 Byty Semmering, Prokopské údolí

16

17 Viladům Pod Altánem

18 Viladům Pod Altánem

19

20

21 Energeticky pasivní i dle PHPP Průkaz splnění PHI programem PHPP

22 Jednoduchý systém decentrální větrací systém Jednotky ATREA DUPLEX 380 ECV nebo 330 EC Ovladač CP 08, čidlo vlhkosti Ústřední vytápění s tělesy RADIK pod okny nebo nade dveřmi Plynový kondenzační kotel VAILLANT kw Zásobník teplé vody 300l

23 Účinnost rekuperace ATREA DUPLEX 330 EC a DUPLEX 380 ECV Standardní větrání m3 účinnost 89%

24 Detaily

25 Detaily zateplení 26 cm šedého polystyrenu Speciální systém kotev z kompozitního materiálu Kotvení přes vrstvu tvrzeného polystyrenu COMPACFOAM kotvení EPS neprůvlečnými kotvami

26 Projekt v realizaci téměř nulové stavby Ecocity Malešice 110 bytů navrženo energeticky pasivní spotřeba 11kWh/m2 1.český zástupce exkluzivní skupiny evropských ecocity Park Hloubětín 115 bytů navržen energeticky pasivní bytový soubor Vila Na Výsluní navržena energeticky pasivní bytová vila ve Strašnicích 16 bytů Vily Diamantica navrženy exklusivní soubor 8 vil v Prokopském údolí Bytové Semmering navrženy energeticky pasivní bytové v Prokopském údolí

27 Park Hloubětín

28 Park Hloubětín těžké zadání - zanedbaná zeleň, parkoviště, hluk od komunikace uspořádána soutěž vítězný návrh atelieru MSA umístil náhradní parkoviště se 150 veřejnými a 124 parkovacími místy pro byty pod zem, 3 vjezdy do garáží přímo z komunikací, díky tomu došlo k vytvoření parku o ploše 3000 m2 na celé ploše mezi Domy 5 podlažní s horizontálním členěním, ke komunikaci bariéra díky domu pavlačového typu Energeticky pasivní s jižní orientací Spotřeba kw/h/m2

29

30

31 Se-mi centrální systém větrání 8 x centrální jednotky ATREA DUPLEX S x1700x900mm vždy pro bytů umístěny v suterénu cílem nulový požadavek na obsluhu nižší náklady na byt 3 ovládací stavy Vypnuto 10m3 Základní větrání 100 m3 Intenzivní větrání 200 m3 Pozn. Schéma větracího systému má jednotkou umístěnu odchylně od daného projektu na střeše domu

32 Stavební řešení spodní stavba železobetonová s přísadou XYPEX Nosné zdi vápenopískové bloky 200mm, ztužené ŽB konstrukcemi Příčky sádrové bloky VG ORTH Zateplení minerálními deskami tl. 200 mm Omítka doplněna deskami s dekorem dřeva Okna s trojskly (Ug 0,6 W/m2K, Uw 0,8 W/m2K) Venkovní žaluzie na východ, jih a západ Otopná tělesa RADIK VK Řízené větrání centrální ATREA

33 Park Hloubětín náklady na vytápění kalkulované měsíční náklady na vytápění bytu 80m činí 200 Kč spotřeba energie na vytápění kwh/m²/rok cena energie 2,0 Kč/kWh roční náklady na m2 30 Kč roční náklady na byt 80 m2 měsíční náklady na byt 80 m Kč 200 Kč

34 Ekonomie šetrných budov Je opředena řadou mýtů Pravidelně o ekonomii mluví odborníci, kteří nemají žádnou praktickou zkušenost Budu se věnovat ekonomii bytových šetrných budov, u nichž mám tvrdá data

35 3 koncepce šetrných bytových domů A jaké jsou výhody jednotlivých koncepcí Decentrální teplovzdušné jednotky Decentrální větrací jednotky a samostatný systém vytápění Semi-centrální větrací jednotky a samostatný systém vytápění

36 Zkušenosti developera Koncepce je jednoduchá nezbytné jsou zkušenosti, normy nestačí Návrhová teplota 21 C nestačí Navrhování detailů na 40 vlhkost nestačí Normová zvuková neprůzvučnost nestačí

37 Výše úspor u šetrných budov Roční úspory na vytápění u bytu 80m2 v závislosti na ceně energie ceny energií min střední max výměra bytu m2 úspora kwh/m2/rok cena energie 1,5 2 3,1 Kč/kWh úspora jednotky Kč

38 Struktura investičních vícenákladů u projektu Park Hloubětín

39 Struktura investičních vícenákladů u projektu Park Hloubětín

40

41

42 Stínění jako základ komfortu v létě

43 Děkuji za pozornost!

44 Bonus na závěr

45

46 Umísťování zdrojů OZE Zdroj: foto autor Zdroj: foto autor
