1 MXM/TM Řídící jednotky HH menu & Kalibrace

2 Semi-Power Shift 17x6 2WD, 18x6 MD GCM1 - general control modul - odpružená přední náprava MXM/TM120, 130, 140, 155 ull Power Shift x6 2WD, 18x6 MD GCM1 - general control modul - odpružená přední náprava XCM MXM/TM175, 190 ull Power Shift 17x6 2WD, 18x6 MD - odpružená přední náprava - hydraulika - TBZ GCM2/TCM - trans.contr.modul - převodovka SCM - ventilátor vistronic EMU - tlačítkový panel - MD, uzávěrky - žhavení, čidlo obsluhy - senzor úhlu natočení kol - pracovní světla, brzdy a PTO EIC / AEIC - přístrojový panel - monitor výkonu - digit.display - HH menu a další INO DOG - dysplay přev.stupňů - HH menu a další INO CPS-controller fullpowershift - převodovka - hydraulika - TBZ SCM - ventilátor vistronic EMU - tlačítkový panel - MD, uzávěrky - žhavení, čidlo obsluhy - senzor úhlu natočení kol - pracovní světla, brzdy a PTO EIC / AEIC - přístrojový panel - monitor výkonu - digit.display - HH menu a další INO DOG - dysplay přev.stupňů - HH menu a další INO - hydraulika - vnější okruhy - motor, PTO, ventilátor vistronic CPS - controller fullpowershift - převodovka - hydraulika - TBZ EMU - tlačítkový panel - MD, uzávěrky - žhavení, čidlo obsluhy - senzor úhlu natočení kol - pracovní světla, brzdy a PTO EIC - přístrojový panel - monitor výkonu - digit.display - HH menu a další INO DOG - dysplay přev.stupňů - HH menu a další INO EHR - vnější okruhy Řídící jednotky ECU - engine control unit IP - fuel injection pump

3 Dual Command Processor Acronym Diagnosti c Tool Plug Name Dual Command GCM Black General Control Module Under EDC Panel Transmission EDC ront Centre Console Bar graph display, Performance EIC Electronic Instrument Cluster Monitor. ift Height, Eng., PTO & Gnd. Speed. Displays ift, EMU, Trans. & Susp. Error Codes. Stores EMU & EIC Error Codes ront Centre Console AEIC Analogue Electronic Instrument Cluster ift Height, Eng. Gauges Eng., PTO & Gnd. Speed. ift, EMU, Trans, Susp. Error Codes SCM Small Control Module Under ift Control Pod Engine Cooling an Right Hand Panel Steering Angle, PTO & PTO Brake EMU Electronic Management Unit Thermo-Start, Work ights, Calc. PTO & AEIC Ground Speed Operator, PTO & H/Brake Warning

4 Range Command Processor Acronym Diagnostic Tool Plug Name Range command GCM Black General Control Module Under EDC Panel ront Suspension EDC TCM White Transmission Control Module loor evel Under Dog Transmission ront Centre Console Bar graph display, Performance EIC Electronic Instrument Cluster Monitor. ift Height, Eng., PTO & Gnd. Speed. Displays ift, EMU Susp. & Engine Error Codes Stores EMU & EIC Error Codes ront Centre Console AEIC Analogue Electronic Instrument Cluster ift Height, Eng. Gauges Eng., PTO & Gnd. Speed. ift, EMU, Trans, Susp. Error Codes Right Hand Panel DOG Display of Gears Displays Gears Displays Error Codes Displays H Menus SCM Red Small Control Module Under ift Control Pod Engine Cooling an Right Hand Panel Steering Angle, PTO & PTO Brake EMU Electronic Management Unit Thermo-Start, Work ights, Calc. PTO & AEIC Ground Speed Operator, PTO & H/Brake Warning

5 Power Command Processor Acronym Diagnos tic Tool Plug Name Power Command GCM Black General Control Module Under EDC Panel ront Suspension CPS White Controller ull Power-Shift loor evel Under Dog Transmission, EDC ront Centre Console Bar graph display, Performance EIC Electronic Instrument Cluster Monitor. ift Height, Eng., PTO & Gnd. Speed. Displays ift, EMU Susp. & Engine Error Codes Stores EMU & EIC Error Codes Right Hand Panel DOG Display of Gears Displays Gears Displays Error Codes Displays H Menus SCM Red Small Control Module Under ift Control Pod Engine Cooling an Right Hand Panel Steering Angle, PTO & PTO Brake EMU Electronic Management Unit Thermo-Start, Work ights, Calc. PTO Speed Operator, PTO & H/Brake Warning

6 Power Command Processor Acronym Diagnostic Tool Plug Name Power Command Under EDC Panel XCM Black Central Control Module Suspension, Eng. Sensors, Speed& Power Mngt., Eng. an, PTO PTO& PTO Brake, Stores Error Codes CPS White Controller ull Power-Shift loor evel Under Dog Transmission, EDC ront Centre Console Bar graph display, Performance EIC Electronic Instrument Cluster Monitor. ift Height, Eng., PTO & Gnd. Speed. Displays ift, EMU Susp. & Engine Error Codes Stores EMU & EIC Error Codes Right Hand Panel DOG Display of Gears Displays Gears, Error Codes, H Menus Headland Turn Sequence ECM Engine Control Module Under R H Console Seat evel Manages IP Module EHR Electronic Hyd. Remotes On Top of Rear Axle Control Remotes IP uel Injection Pump module RH side Engine Controls uel Injection Pump Right Hand Panel EMU Electronic Management Unit Steering Angle, Thermo-Start, Work ights, Operator, PTO & H/Brake Warning

7 HH menu ull Power Shift Semi Power Shift Převodovka Dual Command Konektor Převodovka - Bílý Převodovka - Bílý Bílý H1 Kalibrace spojek Kalibrace spojek a synchronů Kalibrace spojek H2 Zobrazení kalib. hodnot Zobrazení kalib. hodnot Zobrazení kalib. hodnot H3 Zobrazení teploty kalibrace Zobrazení teploty kalibrace Zobrazení kalib. Hodnot EDC H4 Verze software Verze software Verze software H5 Test spínačů Test spínačů Test spínačů H6 Konfigurace výkonu motoru Zobrazení kalib. synchronů Nastavení spojky OW H7 Nastavení spojky HIGH H8 Vymazání trvalé paměti Vymazání trvalé paměti Vymazání trvalé paměti H9 Voltmetr Voltmetr Voltmetr HA Poloha spoj. pedálu/ teplota oleje Poloha spoj. pedálu/ teplota oleje Poloha spoj. Pedálu HB Zobrazení uložených chyb. kódů Zobrazení uložených chyb. kódů Zobrazení uložených chyb. kódů HC Vymazání uložených chyb. kódů Vymazání uložených chyb. kódů Vymazání uložených chyb. kódů HD Zobrazení živých chyb. kódů Zobrazení živých chyb. kódů Zobrazení živých chyb. kódů HE Nastavení rychlosti plnění spojek Nastavení rychlosti plnění spojek ly shift manual adjust H Dočasné nast. 40km/h u ver.50 Nastavení kalibrace spojky Test synchronů HJ Test tlaků ve spojkách Test tlaků ve spojkách Odpružení ON/O H Seřízení kalibrace spojky Řazení synchronů/test pohybu HP EDC a regulace prokluzu ON/O EDC a regulace prokluzu ON/O

8 HH menu EDC ull Power Shift Semi Power Shift Převodovka Dual Command Konektor EDC - Bílý EDC - Černý EDC - Černý H1 Kalibrace PWM ventilů Kalibrace PWM ventilů Kalibrace potenciometru H3 Zobrazení kal. PWM vent. Zobrazení kal. PWM vent. Zobrazení kal. PWM vent. H4 Verze software Verze software Verze software H5 Test spínačů Test spínačů Test spínačů H8 Vymazání trvalé paměti Vymazání trvalé paměti Vymazání trvalé paměti H9 Voltmetr Voltmetr Voltmetr HB Zobrazení uložených chyb. kódů Zob. uložených chyb. kódů X Zobrazení uložených chyb. kódů HC Vymazání uložených chyb. kódů Vymazání uložených chyb. kódů Vymazání uložených chyb. kódů HD Zobrazení živých chyb. kódů Zobrazení živých chyb. kódů Zobrazení živých chyb. kódů

9 HH menu XCM Power Command 175/190 (XCM) Odpružení, Vnější okruhy, Motor, PTO, Ventilátor Vistronic unkce Elektronická řídící jednotka motoru Elektrohydraulicky ovládané vnější okruhy Terraglide Zadní PTO Konektor Černý Černý Černý Černý H1 Kalibrace snímače Mk Kalibrace vnějších okruhů Kalibrace potenciometru nápravy Kalibrace spojky PTO H2 Zobrazení kalib. Hodnot H3 H4 Verze software Verze software Verze software Verze software H5 Test spínačů Test spínačů Test spínačů Test spínačů H6 H7 H8 Vymazání trvalé paměti Vymazání trvalé paměti Vymazání trvalé paměti Vymazání trvalé paměti H9 Voltmetr Voltmetr Voltmetr Voltmetr HA Demo režim PowerBoostu Demo režim odpružení HB Zobrazení uložených chyb. kódů Zobrazení uložených chyb. kódů Zobrazení uložených chyb. kódů Zobrazení uložených chyb. kódů HC Vymazání uložených chyb. kódů Vymazání uložených chyb. kódů Vymazání uložených chyb. kódů Vymazání uložených chyb. kódů HD HE Nastavení rychlosti plnění spojek H Manuální kalibrace zadní PTO HJ Okruhy a Hi low Pump ON/O Odpr. přední náprava ON/O Auto PTO ON/O H Přečíslování vnějších okruhů

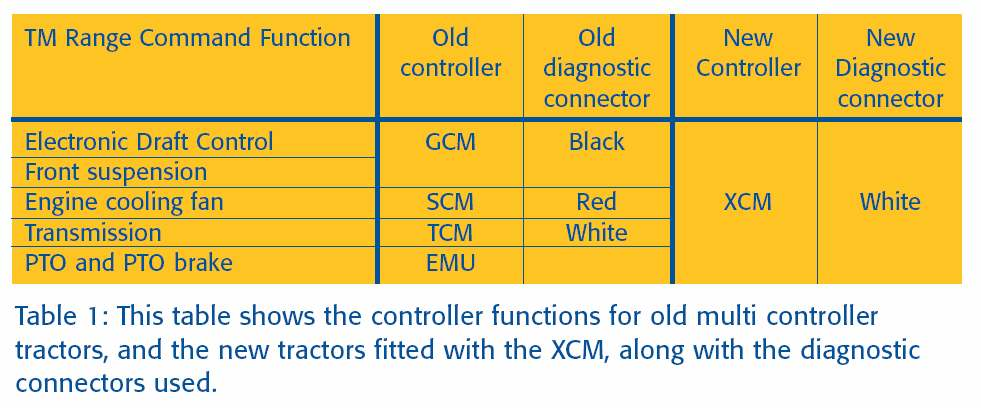

10 MXM/TM SWB Controller Change

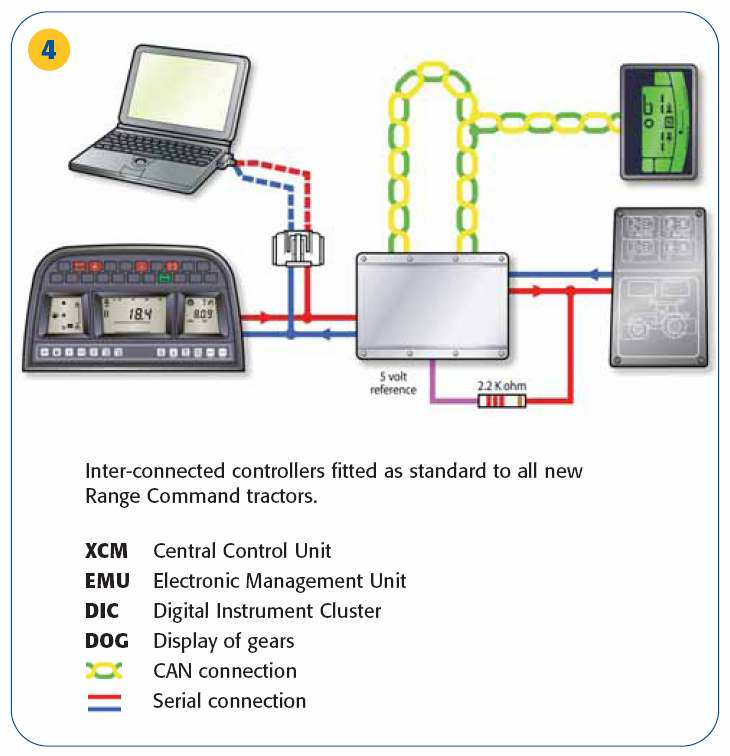

11

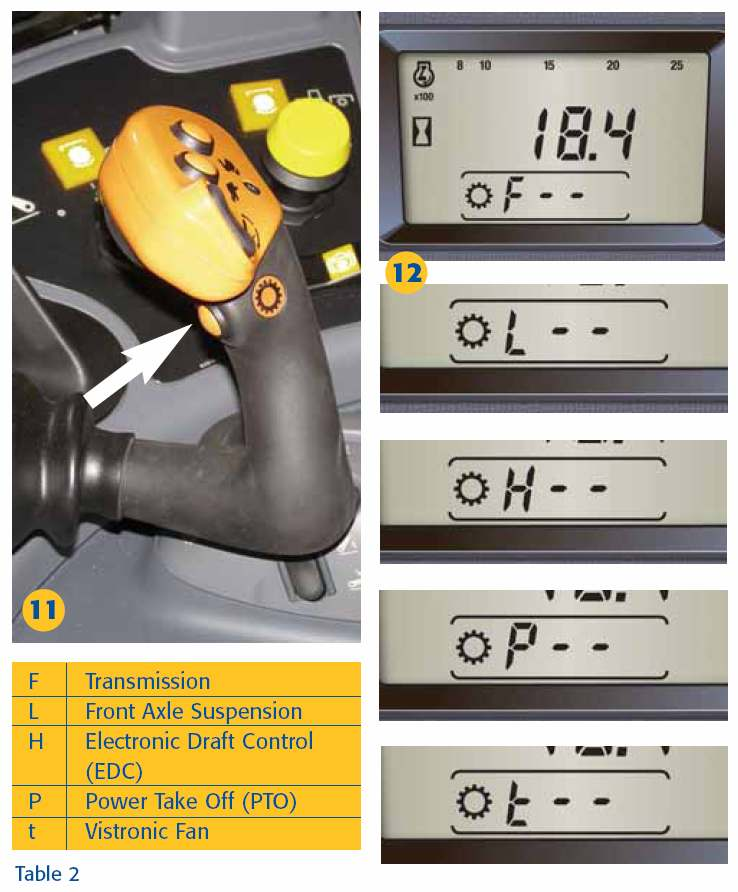

12

13 XCM HJ konfigurace Přední odpružená náprava 1. Vstupte do HJ a zobrazí se SE. 2. Stiskem tlačítka CRPM zvolte Krátký stisk spínače blokace pružení nápr. zobrazí AA. 4. Po 5s se automaticky nastaví O vypnuté pružení. 5. Po ukončení vypněte klíček pro uložení.

14 XCM HJ konfigurace Automatická vývodová hřídel 1. Vstupte do HJ a zobrazí se SE. 2. Stiskem tlačítka CRPM zvolte P Krátký stisk spínače AUTO PTO zobrazí AA. 4. Po 5s se automaticky nastaví PO vypnutá automatika. 5. Po ukončení vypněte klíček pro uložení.

15 XCM HJ konfigurace Volba hydraulického čerpadla 1. Vstupte do HJ a zobrazí se SE. 2. Stiskem tlačítka CRPM zvolte H nebo. 3. Po ukončení vypněte klíček pro uložení.

16 XCM HJ konfigurace Aktivace páček vnějších okruhů 1. Vstupte do HJ a zobrazí se SE. 2. Stiskem tlačítka CRPM zvolte R1. 3. Krátký stisk spínače zámku EHR zobrazí RAA. 4. Po 5s se automaticky nastaví RO neaktivní okruh. 5. Spínač.CRPM pod volantem zvolte R2 a vše zopakujte. 6. Po ukončení vypněte klíček pro uložení.

17 XCM H reprograming 1. Vstupte do H. Přečíslování vnějších okruhů 2. Tlačítko časovače stisk. 3x po sobě (zůstat v ON). 3. Zobrazí se 3,2,1 a END a vypněte klíček do polohy O. 4. Odpojte konektory vnějších okruhů. 5. Zapněte klíček, vstupte do H a připojte první sekci. 6. Zobrazí se číslo a pípnutí, poté pokračujte s ostatními. 7. Tlač. časovače stisk.3x (3,2,1,END) a klíček O. 8. Proveďte kalibraci páček vnějších okruhů.

18 CPS H konfigurace Omezení rychlosti 1. Vstupte do H. 2. Pro volbu převodovky 40 kph ECO zvolte Po ukončení vypněte klíček pro uložení. Pouze u převodovky 50 kph Vždy po H8 nutné znovu nastavit

19 XCM H1 kalibrace Snímač Mk na PTO 1. Pouze pro model 175 a Vstupte do H1 a zobrazí se CA. 3. Tlačítko CRPM stiskněte rychle 3x po sobě. 4. Zobrazí se TCP. 5. Otáčky motoru se automaticky zvýší na 1100 ot./min. 6. Zobrazí se 5,4,3,2,1 a END. 7. Po ukončení vypněte klíček pro uložení.

20 XCM H1 kalibrace Přední odpružená náprava 1. Pro všechny modely. 2. Vstupte do H1 a zobrazí se CA. 3. Nastavte otáčky na 1200 ot./min. 4. Tlačítko blokace odpružení stiskněte rychle 3x po sobě. 5. Náprava se bude pohybovat do krajních mezí. 6. Náprava se vrátí do středové polohy a zobrazí se END. 7. Po ukončení vypněte klíček pro uložení.

21 XCM H1 kalibrace Zadní vývodová hřídel 1. Pouze pro model 175 a Vstupte do H1 a zobrazí se CA. 3. Nastavte otáčky na 1200 ot./min. 4. Tlačítko uvolnění brzdy PTO stisk.rychle 3x po sobě. 5. Zobrazí se PCP a po chvíli C. 6. Zapněte spínač PTO a zobrazí se PC2 a poté END. 7. Po ukončení vypněte klíček pro uložení.

22 XCM H1 kalibrace Páček vnějších okruhů 1. Časovač O a MIN.průtok. 2. Vstupte do H1 a zobrazí se CA. 3. Páčku okruhu 1 do aretované polohy vysouvání. 4. Tlačítko časovače stisk. 3x po sobě (zůstat v ON). 5. Na display se zobrazí 1, kontrolka zhasne a zobrazí se Nastav MAX.průtok, páku do aret.vysouvání a zobr.se 3.

23 XCM H1 kalibrace Páček vnějších okruhů 7. Nastav MIN.průtok, páku do aret.zasouvání a zobr.se Promáčknout do plovoucí polohy a zobrazí se CA. 9. Postupně proveďte kalibraci ostatních okruhů. 10. Po ukončení vypněte klíček pro uložení.

24 RANGE COMMAND Teplota oleje konfigurace a kalibrace 1. Při startování držte obě tlačítka řazení nahoru i dolu. 2. Nastavte otáčky na 1200 ot./min. 3. Páku reverzace nastavte pro jízdu vpřed. 4. Stiskem tlačítka řazení nahoru zvolte spojku A. 5. Stiskem a držením tlačítka řazení dolů spusťte kalibraci. 6. Uvolněte tlačítko a opakujte pro spojky B,C,D,E,. 7. Po ukončení kalibrace vypněte klíček pro uložení. 8. Režim N se použije pro uvolnění součástí v převodovce.

25 POWER COMMAND Teplota oleje min. 60 kalibrace 1. Při startování držte obě tlačítka řazení nahoru i dolu. 2. Stiskem tlačítka řazení nahoru nebo dolů a zobrazí se A. 3. Nastavte otáčky na 1200 ot./min. 4. Páku reverzace nastavte pro jízdu vpřed. 5. Stiskem a držením tlačítka řazení dolů spusťte kalibraci. 6. Uvolněte tl. a opakujte pro spojky B,C,D,E,1,2,3,4 a R. 7. Po ukončení vypněte klíček pro uložení. AUTOMATICKÁ po zobr. A 3x stiskni tl.aut.řazení.

26 POWER COMMAND Teplota oleje min. 60 konfigurace po H8 1. Zobrazení chyby CO. 2. Klíček do polohy ON. 3. Sešlápnout spojkový pedál. 4. Páku reverzace nastavte pro jízdu vpřed. 5. Uvolnit spojkový pedál. 6. Jestliže zmizí CO je konfigurace úspěšná. 7. Zobrazí se 24 proveďte konfiguraci EDC. 8. Po ukončení vypněte klíček pro uložení.

27 EDC konfigurace a kalibrace 1. Spusťte ramena dolů. Potenciometr Zvedání/Spouštění 2. Otočte všechny ovladače EDC vpravo na MAX. 3. Nastavte otáčky na 1100 ot./min. 4. Páku polohové regulace úplně vpřed. 5. Páku polohové regulace úplně vzad zcela zved. TBZ. 6. V MAX.zdvihu bude slyšet, jak tlačí čerpadlo. 7. Zobrazí se hodnota Po ukončení vypněte klíček pro uložení.

28 EDC konfigurace a kalibrace 1. Při startu držte tlač.v poloze spouštění. 2. Zobrazí se CA a teplota přev.oleje. 3. Zcela spusťte a zvedněte TBZ. 4. Postupně se zobrazí 0,1,2 a END. 5. Po ukončení vypněte klíček pro uložení. Solenoid rozvaděče Regulační hydrauliky
