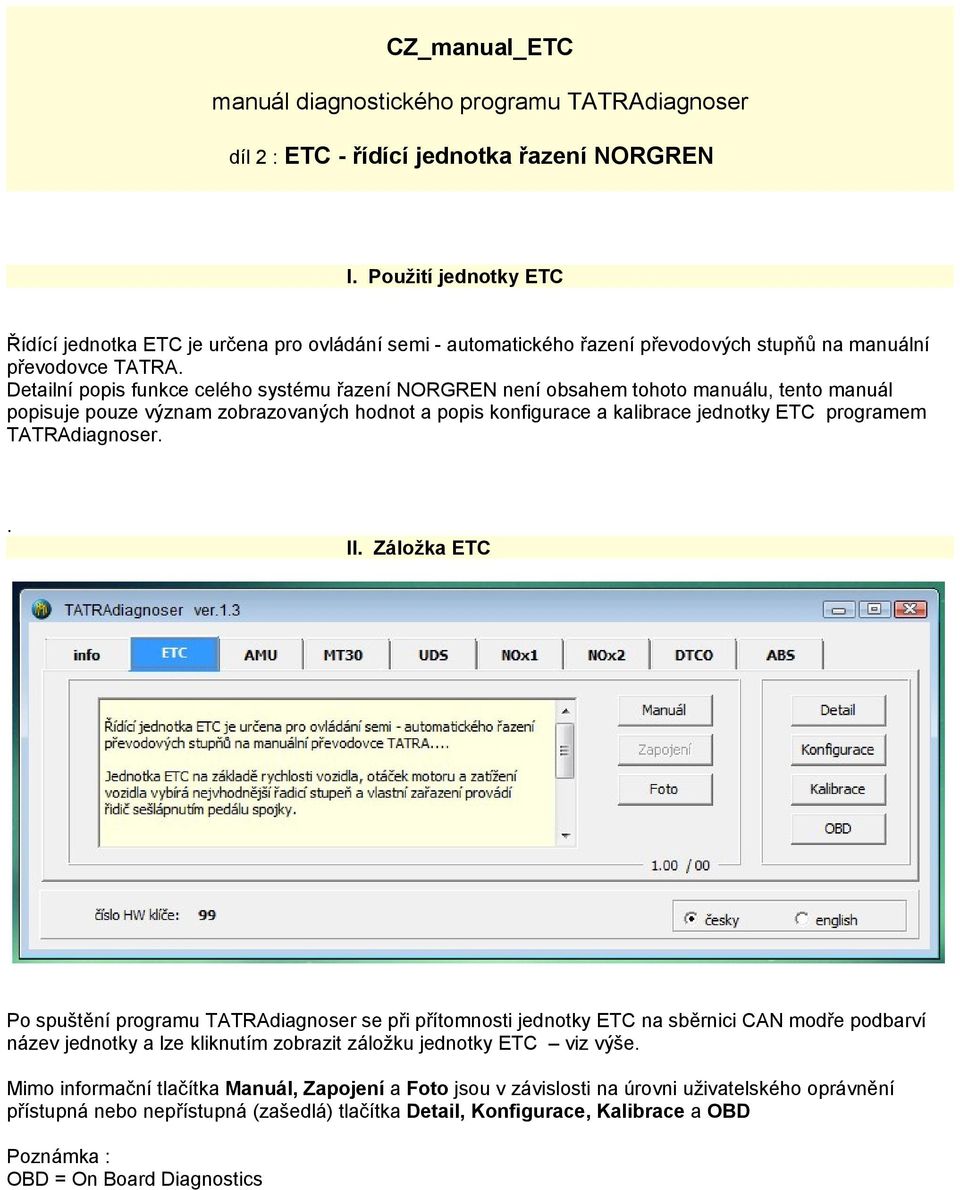

1 CZ_manual_ETC manuál diagnostického programu TATRAdiagnoser díl 2 : ETC - řídící jednotka řazení NORGREN I. Použití jednotky ETC Řídící jednotka ETC je určena pro ovládání semi - automatického řazení převodových stupňů na manuální převodovce TATRA. Detailní popis funkce celého systému řazení NORGREN není obsahem tohoto manuálu, tento manuál popisuje pouze význam zobrazovaných hodnot a popis konfigurace a kalibrace jednotky ETC programem TATRAdiagnoser.. II. Záložka ETC Po spuštění programu TATRAdiagnoser se při přítomnosti jednotky ETC na sběrnici CAN modře podbarví název jednotky a lze kliknutím zobrazit záložku jednotky ETC viz výše. Mimo informační tlačítka Manuál, Zapojení a Foto jsou v závislosti na úrovni uživatelského oprávnění přístupná nebo nepřístupná (zašedlá) tlačítka Detail, Konfigurace, Kalibrace a OBD Poznámka : OBD = On Board Diagnostics

2 III. Okno Detail ETC Okno Detail ETC lze otevřít tlačítkem Detail na záložce ETC. Toto okno zobrazuje průběžně měřené hodnoty jednotkou ETC, které jsou rozděleny do několika sekcí: sekce předvolba převodový stupeň, který je automaticky nabídnut řídícím programem, nebo zvolen řidičem pomocí joysticku. Tento stupeň je zařazen po zmáčknutí spojky. sekce zařazeno aktuálně zařazený převodový stupeň sekce otáčky aktuální otáčky motoru sekce rychlost aktuální rychlost vozidla sekce provedení : VIN: identifikační číslo vozidla zaznamenané v jednotce ETC konfigurace: číslo konfigurace jednotky ETC zaznamenané v jednotce ETC výr.č.přev. : výrobní číslo převodovky zaznamenané v jednotce ETC verze HW : číslo verze hardware ETC verze FW : číslo verze firmware ETC sekce joystick : průběžně signalizuje stavy spínačů řadicího joysticku sekce stavy el. ventilů : průběžně signalizuje stavy jednotlivých ventilů řazení

3 sekce čas posledního řazení : sekce stavy : sekce periferie : sekce displej ETC : zobrazuje celkový čas posledního řazení (celkem) a jednotlivé časové intervaly příslušných řadících fází (vyřazení, volba, zařazení) průběžně zobrazuje stavy spojkových spínačů a teplotu oleje převodu zobrazuje stavy jednotlivých lineárních snímačů posuvu: H-horizontální, V-vertikální, HL- silnice a redukce, PRpřídavný převod pomalá a rychlá řada zobrazuje informace shodné s displejem na přístrojové desce vozidla IV. Okno Konfigurace ETC Okno Konfigurace ETC lze otevřít tlačítkem Konfigurace na záložce ETC. Tlačítko Konfigurace je ale přístupné pouze pro uživatele s uživatelským oprávněním úrovně DEALER a vyšším, kteří prošli školením servisní školy TATRA a.s. S oprávněním DEALER jsou však umožněny změny pouze v zeleně podbarvených polích, ostatní parametry lze měnit pouze s oprávněním SPECIAL. sekce s indikátorem status indikátor status zobrazuje textovými symboly průběh zápisu do jednotky ETC při zápisu konfigurace tlačítko Načíst konfiguraci z PC toto tlačítko umožňuje načtení všech konfiguračních hodnot z databáze předdefinovaných konfigurací uložených ve složce...tatradiagnoser\etc

4 tlačítko Uložit konfiguraci toto tlačítko je přístupné pouze nejvyššímu uživatelskému oprávnění SPECIAL a umožňuje vytvářet nové definice konfigurací pro vytváření nových definic konfigurací platí: uložení nebo čtení konfiguračního souboru musí být prováděno vždy pro složku ETC konfigurační soubor lze otevřít v libovolném textovém editoru, ale nesmí se měnit hodnoty v oblasti označené forbidden area ve složce ETC nesmí být konfigurační soubory se stejnými čísly konfigurací sekce převodové poměry převodovky zobrazuje jednotlivé převodové poměry převodovky použité v dané konfiguraci sekce typ převodovky umožňuje změnu typu převodovky a příslušné přizpůsobení řadícího programu sekce výrobní číslo převodovky umožňuje zadání výrobního čísla převodovky sekce převodové poměry přídavného umožňuje zadání převodových poměrů přídavného převodu převodu dyn. pol. kola dynamický poloměr kola - z rozbalovacího menu lze vybrat typ pneumatiky, které jsou na vozidle použity,v případě, že v seznamu nejsou lze zadat hodnotu z klávesnice konst. TACHO lze zadat konstantu tachografu konst. ALT konstanta alternátoru lze zadat konstantu alternátoru, lze vybrat z rozbalovacího menu řadící otáčky nastavení řadících otáček pro jednotlivé automatické režimy max. otáčky lze nastavit max. otáčky motoru, ochrana přetočení motoru min.pohyb. rychlost lze zadat minimální rychlost pohybu / klidovou rychlost převod nápravy lze zadat celkový převodový poměr nápravy včetně redukce v kolech jazyk komunikace u displeje lze zvolit komunikaci v příslušném jazyce tlačítko Načíst konfiguraci z ETC toto tlačítko umožňuje načtení a zobrazení všech konfiguračních hodnot z jednotky ETC přítomné na sběrnici CAN vozidla tlačítko Zapsat do jednotky ETC toto tlačítko umožňuje zápis aktuálně zobrazených hodnot konfigurace do jednotky ETC. Průběh zápisu je provázen změnami indikátoru status a zvukovými signály. Úspěšný i neúspěšný zápis je oznámen textovým hlášením.

5 V. Okno Kalibrace ETC Okno Kalibrace ETC lze otevřít tlačítkem Kalibrace na záložce ETC. Tlačítko Kalibrace je ale přístupné pouze pro uživatele s uživatelským oprávněním DEALER a vyšším, kteří prošli školením servisní školy TATRA a.s. v levé části okna jsou zobrazovány kalibrační konstanty pro jednotlivé snímače a převodové stupně a jejich tolerance. sekce s indikátorem status indikátor status zobrazuje textovými symboly průběh zápisu do jednotky ETC při zápisu kalibrace tlačítko START tímto tlačítkem se spouští automatická kalibrace, po jejímž ukončení se v okně zobrazí nové kalibrační hodnoty a současně je zapíše jako aktuální kalibrační hodnoty do paměti tlačítko Export tímto tlačítkem lze aktuálně zobrazené kalibrační hodnoty uložit do počítače do souboru Data_calibration.txt ve složce ETC. Hodnoty se zapisují za případné předchozí zápisy vždy na konec souboru včetně výrobního čísla převodovky, datumu, času a čísla HW klíče uživatele. tlačítko Načíst tlačítko provádí načtení a zobrazní aktuálních hodnot kalibrace z jednotky ETC tlačítko Obnovit tlačítko provádí přepis záložních hodnot kalibrace do aktuálních hodnot kalibrace v řídící jednotce ETC. Tyto hodnoty je možno použít v případě, že je automatická kalibrace neúspěšná. tlačítko Zapsat tlačítko provádí zápis zobrazených hodnot do paměti aktuálních hodnot jednotky ETC. Pokud je navíc aktivováno zatržítko zápis do zálohy tak se provádí zápis do paměti záložních hodnot ETC. Toto zatržítko je přístupné pouze uživatelům s nejvyšším oprávněním úrovně SPECIAL. Úspěšný i neúspěšný zápis je oznámen textovým hlášením.

6 revize
