Nepoužívané. úhlu natoč. kol ne (výchozí) Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte.

Transkript

1 Rychlý průvodce H menu IA IB Přístrojový panel IA (Deluxe 12 tlačítek), IB (standard 6 tlačítek) H2 H3 Konfigurace Volba ano Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. SWCD ne Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. Elektronickyřízený ano (výchozí) Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. motor ne Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. Potenciometr ano Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. úhlu natoč. kol ne (výchozí) Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. Vzduchové ano Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. brzdy ne (výchozí) Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. Volba zastavení Ne Neaktivní volba ochrany motoru. motoru ANO1 Vždy vypíná, když je tlak motorového oleje nízký nebo teplota chladící kapaliny vysoká. Dále vypíná pouze v případě, že je tlak oleje v převodovce nízký nebo je teplota převodového oleje vysoká, a traktor se nepohybuje a obsluha nesedí na sedačce. ANO2 Bez vypnutí, jestliže je obsluha na sedačce. Vypíná pouze v případě, že je tlak motorového oleje nízký, teplota chladící kapaliny vysoká, tlak oleje v převodovce nízký nebo teplota převodového oleje vysoká, a traktor se nepohybuje a obsluha nesedí na sedačce. H4 Verze softwaru Informace o verzi softwaru. H6 H7 H8 Vymazání paměťi Vymazáním této paměti se odstraní všechna nastavení a kódy uložených. Po provedení H8 bude nutné provést nakonfigurování a překalibrování. řídící HA HB Zobrazení Jestliže se vyskytnou y, zobrazí se "F" následováné kódem y, potom první událost v motohodinách, potom poslední událost v motohodinách HC Odstranění Stisknout a držet minutové tlačítko, displej bude odpočítávat, když jsou y odstraněné, potom se zobrazí EE. HE Frekvence vstupu Číslo kanálu Umožňuje sledování různých frekvencí vstupů výběrem vhodného čísla kanálu. Odkaz na seznam kanálů HF Hardware řídící Menu řidiče je také přístupné stlačením a přidržením tlačítka "menu"/"enter" po dobu 3s. (menu je přístupné bez užití diagnostického konektoru). Řidič může nastavit: IB (kalibrace rychlosti traktoru, seřizování hodin, MPH - km/h, zvukové znamení "ON"/"OFF", vypnutí motoru, aktivní kódy, ztlumení obrazovky, volba monitoru SWCD); IA (seřizování hodin, MPH - km/h, zvukové znamení "ON"/"OFF", šířka nářadí, upozornění na mezní prokluz, údržba, aktivní kódy, ztlumení obrazovky, nastavení zobrazení obrazovky, volba monitoru SWCD). S monitorem SWCD jsou uvedeny následující položky (kalibrace rychlosti bez radaru, zvukové znamení "ON"/"OFF", seřízení hodin, zastavení motoru, aktivní kódy, volba monitoru SWCD, ) Nastavení Mth na novém ICU2 Tento postup se může uskutečnit pouze s novým přístrojovým panelem ICU2 / ADIC, s počtem hodin nepřesahující 20 Mth a může být proveden maximálně třikrát. S použitím diagnostického konektoru, zapnutého klíčku "ON" a po zobrazení na display, stiskněte a držte tlačítko "menu"/"enter" po dobu 12s až se zobrazí Mth, pomocí tlačítek nahoru a dolů nastavte správně Mth a stiskněte a držte "menu"/"enter" k uložení do paměti. Snížení počtu hodin zobrazených na ICU2, není možné.

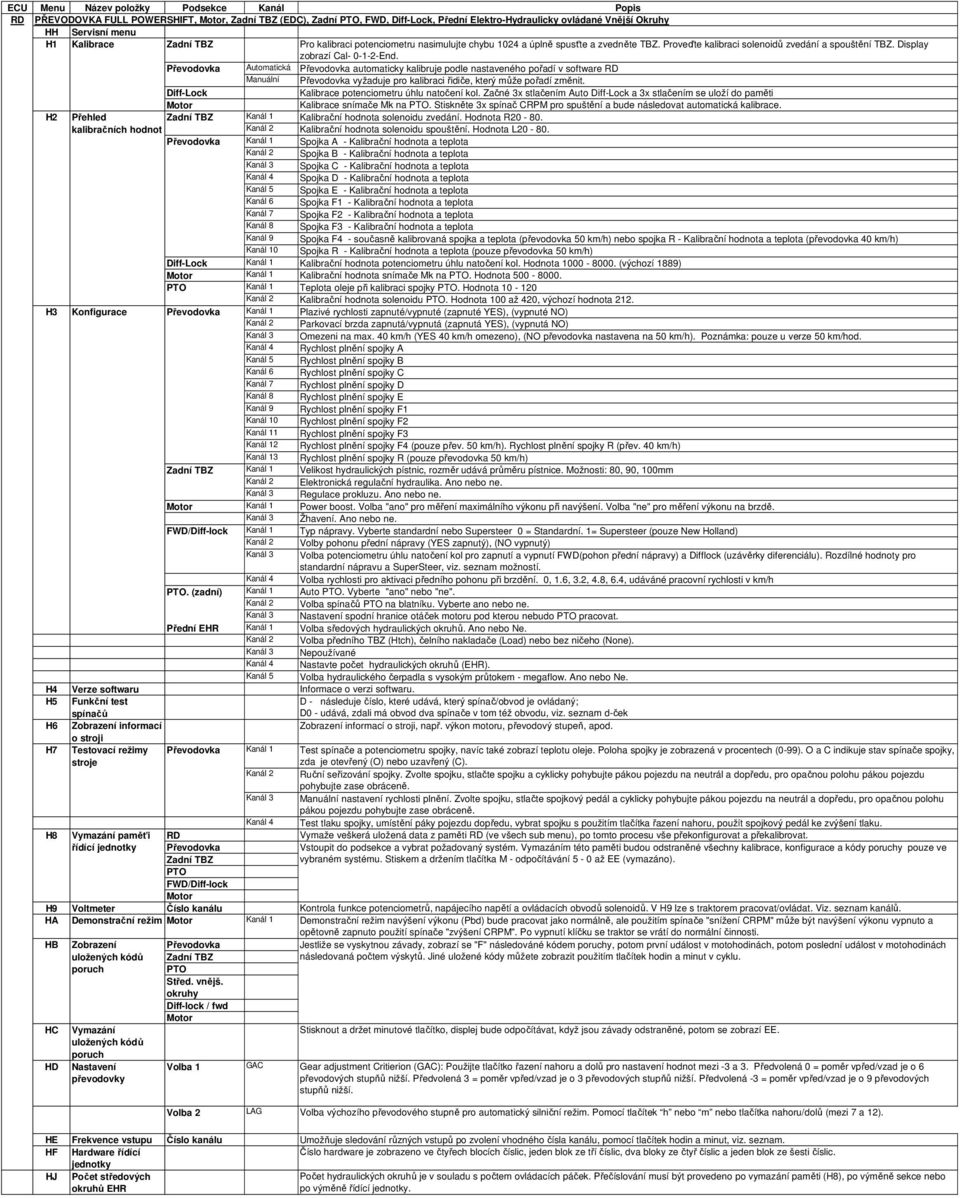

2 RD PŘEVODOVKA FULL POWERSHIFT,, (EDC), Zadní, FWD, Diff-Lock, Přední Elektro-Hydraulicky ovládané Vnější Okruhy Pro kalibraci potenciometru nasimulujte chybu 1024 a úplně spusťte a zvedněte TBZ. Proveďte kalibraci solenoidů zvedání a spouštění TBZ. Display zobrazí Cal End. Převodovka Automatická Převodovka automaticky kalibruje podle nastaveného pořadí v software RD Manuální Převodovka vyžaduje pro kalibraci řidiče, který může pořadí změnit. Diff-Lock potenciometru úhlu natočení kol. Začné 3x stlačením Auto Diff-Lock a 3x stlačením se uloží do paměti snímače Mk na. Stiskněte 3x spínač CRPM pro spuštění a bude následovat automatická kalibrace. H2 Přehled Kanál 1 Kalibrační hodnota solenoidu zvedání. Hodnota R Kanál 2 Kalibrační hodnota solenoidu spouštění. Hodnota L Převodovka Kanál 1 Spojka A - Kalibrační hodnota a teplota Kanál 2 Spojka B - Kalibrační hodnota a teplota Kanál 3 Spojka C - Kalibrační hodnota a teplota Kanál 4 Spojka D - Kalibrační hodnota a teplota Kanál 5 Spojka E - Kalibrační hodnota a teplota Kanál 6 Spojka F1 - Kalibrační hodnota a teplota Kanál 7 Spojka F2 - Kalibrační hodnota a teplota Kanál 8 Spojka F3 - Kalibrační hodnota a teplota Kanál 9 Spojka F4 - současně kalibrovaná spojka a teplota (převodovka 50 km/h) nebo spojka R - Kalibrační hodnota a teplota (převodovka 40 km/h) Kanál 10 Spojka R - Kalibrační hodnota a teplota (pouze převodovka 50 km/h) Diff-Lock Kanál 1 Kalibrační hodnota potenciometru úhlu natočení kol. Hodnota (výchozí 1889) Kanál 1 Kalibrační hodnota snímače Mk na. Hodnota Kanál 1 Teplota oleje při kalibraci spojky. Hodnota Kanál 2 Kalibrační hodnota solenoidu. Hodnota 100 až 420, výchozí hodnota 212. H3 Konfigurace Převodovka Kanál 1 Plazivé rychlosti zapnuté/vypnuté (zapnuté YES), (vypnuté NO) Kanál 2 Parkovací brzda zapnutá/vypnutá (zapnutá YES), (vypnutá NO) Kanál 3 Omezeni na max. 40 km/h (YES 40 km/h omezeno), (NO převodovka nastavena na 50 km/h). Poznámka: pouze u verze 50 km/hod. Kanál 4 Rychlost plnění spojky A Kanál 5 Rychlost plnění spojky B Kanál 6 Rychlost plnění spojky C Kanál 7 Rychlost plnění spojky D Kanál 8 Rychlost plnění spojky E Kanál 9 Rychlost plnění spojky F1 Kanál 10 Rychlost plnění spojky F2 Kanál 11 Rychlost plnění spojky F3 Kanál 12 Rychlost plnění spojky F4 (pouze přev. 50 km/h). Rychlost plnění spojky R (přev. 40 km/h) Kanál 13 Rychlost plnění spojky R (pouze převodovka 50 km/h) Kanál 1 Velikost hydraulických pístnic, rozměr udává průměru pístnice. Možnosti: 80, 90, 100mm Kanál 2 Elektronická regulační hydraulika. Ano nebo ne. Kanál 3 Regulace prokluzu. Ano nebo ne. Kanál 1 Power boost. Volba "ano" pro měření maximálního výkonu při navýšení. Volba "ne" pro měření výkonu na brzdě. Kanál 3 Žhavení. Ano nebo ne. FWD/Diff-lock Kanál 1 Typ nápravy. Vyberte standardní nebo Supersteer 0 = Standardní. 1= Supersteer (pouze New Holland) Kanál 2 Volby pohonu přední nápravy (YES zapnutý), (NO vypnutý) Kanál 3 Volba potenciometru úhlu natočení kol pro zapnutí a vypnutí FWD(pohon přední nápravy) a Difflock (uzávěrky diferenciálu). Rozdílné hodnoty pro standardní nápravu a SuperSteer, viz. seznam možností. Kanál 4 Volba rychlosti pro aktivaci předního pohonu při brzdění. 0, 1.6, 3.2, 4.8, 6.4, udáváné pracovní rychlosti v km/h. (zadní) Kanál 1 Auto. Vyberte "ano" nebo "ne". Kanál 2 Volba na blatníku. Vyberte ano nebo ne. Kanál 3 Nastavení spodní hranice otáček motoru pod kterou nebudo pracovat. Přední EHR Kanál 1 Volba sředových hydraulických okruhů. Ano nebo Ne. Kanál 2 Volba předního TBZ (Htch), čelního nakladače (Load) nebo bez ničeho (None). Kanál 3 Kanál 4 Nastavte počet hydraulických okruhů (EHR). Kanál 5 Volba hydraulického čerpadla s vysokým průtokem - megaflow. Ano nebo Ne. H4 Verze softwaru Informace o verzi softwaru. H6 Zobrazení informací Zobrazení informací o stroji, např. výkon motoru, převodový stupeň, apod. o stroji H7 Testovací režimy stroje Převodovka Kanál 1 Test spínače a potenciometru spojky, navíc také zobrazí teplotu oleje. Poloha spojky je zobrazená v procentech (0-99). O a C indikuje stav spínače spojky, zda je otevřený (O) nebo uzavřený (C). Kanál 2 Ruční seřizování spojky. Zvolte spojku, stlačte spojku a cyklicky pohybujte pákou pojezdu na neutrál a dopředu, pro opačnou polohu pákou pojezdu pohybujte zase obráceně. Kanál 3 Manuální nastavení rychlosti plnění. Zvolte spojku, stlačte spojkový pedál a cyklicky pohybujte pákou pojezdu na neutrál a dopředu, pro opačnou polohu pákou pojezdu pohybujte zase obráceně. Kanál 4 Test tlaku spojky, umístění páky pojezdu dopředu, vybrat spojku s použitím tlačítka řazení nahoru, použít spojkový pedál ke zvýšení tlaku. H8 Vymazání paměťi RD Vymaže veškerá uložená data z paměti RD (ve všech sub menu), po tomto procesu vše překonfigurovat a překalibrovat. řídící Převodovka FWD/Diff-lock Vstoupit do podsekce a vybrat požadovaný systém. Vymazáním této paměti budou odstraněné všechny kalibrace, konfigurace a kódy y pouze ve vybraném systému. Stiskem a držením tlačítka M - odpočítávání 5-0 až EE (vymazáno). H9 Voltmeter Číslo kanálu Kontrola funkce potenciometrů, napájecího napětí a ovládacích obvodů solenoidů. V H9 lze s traktorem pracovat/ovládat. Viz. seznam kanálů. HA Demonstrační režim Kanál 1 Demonstrační režim navýšení výkonu (Pbd) bude pracovat jako normálně, ale použitím spínače "snížení CRPM" může být navýšení výkonu vypnuto a opětovně zapnuto použití spínače "zvýšení CRPM". Po vypnutí klíčku se traktor se vrátí do normální činnosti. HB HC HD Zobrazení Vymazání Nastavení převodovky Převodovka Střed. vnějš. okruhy Diff-lock / fwd Jestliže se vyskytnou y, zobrazí se "F" následováné kódem y, potom první událost v motohodinách, potom poslední událost v motohodinách Stisknout a držet minutové tlačítko, displej bude odpočítávat, když jsou y odstraněné, potom se zobrazí EE. Volba 1 GAC Gear adjustment Critierion (GAC): Použijte tlačítko řazení nahoru a dolů pro nastavení hodnot mezi -3 a 3. Předvolená 0 = poměr vpřed/vzad je o 6 převodových stupňů nižší. Předvolená 3 = poměr vpřed/vzad je o 3 převodových stupňů nižší. Předvolená -3 = poměr vpřed/vzad je o 9 převodových stupňů nižší. Volba 2 LAG Volba výchozího převodového stupně pro automatický silniční režim. Pomocí tlačítek h nebo m nebo tlačítka nahoru/dolů (mezi 7 a 12). HE Frekvence vstupu Číslo kanálu Umožňuje sledování různých vstupů po zvolení vhodného čísla kanálu, pomocí tlačítek hodin a minut, viz. seznam. HF Hardware řídící HJ Počet středových okruhů EHR Počet hydraulických okruhů je v souladu s počtem ovládacích páček. Přečíslování musí být provedeno po vymazání paměti (H8), po výměně sekce nebo po výměně řídící.

3 RC RC = přední, Zadní Elektro-Hydraulicky ovládané vnější Okruhy, Přední, Přední TBZ poloh neutrál (1), zvedání (2), spouštění (3) a plovoucí (4) polohy. Zahájit 3x stiskem programovacího tlačítka časovače. ventilů a potenciometru odpružení. Zahájit 3x stiskem tlačítka blokace odpružení. Přední TBZ Vyvolat kód y potenciometru polohy předního TBZ a potenciometr bude překalibrován po úplném spuštění a zvednutí ramen TBZ. Přední kalibrace není potřebná H2 Přehled Kanál 1 Kanál 2 Kanál 3 Číslo kanálu odpovídá číslu ovládací páčky. Budou zobrazeny kalibrační hodnoty. Zobrazení bude probíhat cyklicky. Hodnota pro Neutrál "n" - rozsah Hodnota pro plovoucí poloh "f" - rozsah Hodnota pro spouštění "L" - rozsah Hodnota pro zvedání "r" - rozsah Kanál 4 Kanál 1 Zobrazení bude cyklické mezi horní (U) / spodní (D) mezí přední nápravy. Zobrazí se "U" + hodnota. Rozsah Zobrazí se "D" + hodnota. Rozsah Přední TBZ Kanál 1 Zobrazení bude cyklické mezi horní (U) / spodní (D) mezí přední TBZ. Zobrazí se "U" + hodnota. Rozsah Zobrazí se "D" + hodnota. Rozsah Přední není potřebná H3 Konfigurace Kanál 1 Vyberte "Ano" nebo "Ne". (Auto-Detect) Kanál 2 Kanál 3 Kanál 4 Zvolte počet sekcí EHR. Vyberte 2, 3 nebo 4. Pro výběr stiskněte a držte tlačítko H nebo M. Kanál 5 Tento kanál je používán pro volbu hydraulického 3-tího bodu a pravého spojovacího táhla. Zvolte Ano nebo Ne (Výchozí "Ne"). Přední Kanál 1 Zvolte "Ano", jestliže je traktor vybaven přední nebo "Ne", pokud není. Kanál 2 Auto. Vyberte "ano" nebo "ne". Přední TBZ Kanál 1 Zvolte "Ano", jestliže je traktor vybaven předním TBZ nebo "Ne", pokud není. Kanál 2 Volba vnějších tlačítek ovládání předního TBZ. Zvlte "Ano" nebo "Ne". Kanál 1 Zvolte "Ano", jestliže je traktor vybaven přední odpruženou nápravou nebo "Ne", pokud není. H4 Verze softwaru Informace o verzi softwaru. H6 Zobrazení informací o stroji H7 Testovací režimy stroje H8 Vymazání paměťi RC Procesor Vymaže veškerá uložená data z paměti RC (ve všech sub menu), po tomto procesu vše překonfigurovat a překalibrovat. řídící Přední TBZ Vstoupit do podsekce a vybrat požadovaný systém. Vymazáním této paměti budou odstraněné všechny kalibrace, konfigurace a kódy y pouze ve vybraném systému. Stiskem a držením tlačítka M - odpočítávání 5-0 až EE (vymazáno). H9 Voltmetr Číslo kanálu Kanály: Kontrola funkce potenciometrů, napájecího napětí a ovládacích obvodů solenoidů. V H9 lze s traktorem pracovat/ovládat. Viz. seznam kanálů. HA Demonstrační režim HB Zobrazení Přední Přední TBZ HC Vymazání HD HE Frekvence vstupu HF Hardware řídící HJ Režim nastavení zad. okruhů EHR Kanál 1 Spodní středový display zobrazí "FSD". Stiskněte tlačítko blokace odpružení přední nápravy k vypnutí odpružení. V tomto režimu nebude odpružení znovu aktivováno při rychlosti nad 12 km/h. Vypnutím klíčku "OFF" bude traktor pokračovat v normální činnosti. Jestliže se vyskytnou y, zobrazí se "F" následováné kódem y, potom první událost v motohodinách, potom poslední událost v motohodinách Stisknout a držet minutové tlačítko, displej bude odpočítávat, když jsou y odstraněné, potom se zobrazí EE. Používáno k přečíslovaní Elektro-hydraulicky ovládaných vnějších okruhů. Přečíslování musí být provedeno po vymazání paměti (H8), po výměně sekce nebo po výměně řídící. Okruhy budou očíslovány ve stejném pořadí, jak byly připojeny.

4 HF Panel analogových digitálních přístrojů. (s rozšířenou klávesnicí) HG H2 H3 Konfigurace Volba zastavení Ne Bez vypnutí kromě kritického stavu. Tovární nastavení. motoru Ano1 Vždy vypíná, když je tlak motorového oleje nízký nebo teplota chladící kapaliny vysoká. Dále vypíná pouze v případě, že je tlak oleje v převodovce nízký nebo je teplota převodového oleje vysoká, a traktor se nepohybuje a obsluha nesedí na sedačce. Ano2 Bez vypnutí, jestliže je obsluha na sedačce. Vypíná pouze v případě, že je tlak motorového oleje nízký, teplota chladící kapaliny vysoká, tlak oleje v převodovce nízký nebo teplota převodového oleje vysoká, a traktor se nepohybuje a obsluha nesedí na sedačce. Vzduchové Ano Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. brzdy Ne Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. Volba SWCD Ano Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. Ne Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. Potenciometr Ano Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. úhlu natoč. Kol Ne Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. Elektronickyřízený Ano Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. motor Ne Pomocí tlačítek "h" a "m" vyberte požadovanou volbu a dlouhým stiskem tlačítka "m" potvrďte. Volba zobrazení E Error Codes Reduction - kódy jsou omezeny pouze na zobrazení kritických. chbových kódů L Live Error Codes - v paměti zobrazí všechny kódy. F Factory Error Codes - zobrazí všechny kódy po dobu 6 minut, potom se vrátí do ECR. H6 H7 H8 Vymazání paměťi Vymazáním této paměti se odstraní všechna nastavení a kódy uložených. Po provedení H8 bude nutné provést nakonfigurování a překalibrování. řídící HA HB HC HD HE HF HJ Zobrazení Vymazání Hardware řídící Jestliže se vyskytnou y, zobrazí se kód y, potom první událost v motohodinách, potom poslední událost v motohodinách následovaná počtem výskytů. Jiné uložené kódy můžete zobrazit použitím tlačítek hodin a minut v cyklu. Stisknout a držet minutové tlačítko, displej bude odpočítávat, když jsou y odstraněné, potom se zobrazí EE.

5 KA Systém Fast Steer Není Proximity senzor (volant) Vyberte tlačítkem "ztlumení" volbu "Pro". Zobrazí se "0 _", stiskněte a podržte tlačítko "M" až do zaznění zvukového znamení a display se změní a ukáže polohu neaktivního čidla. Display se změní na "C _", podržte volant v poloze pro aktivaci, stiskněte a podržte tlačítko "M" až do zaznění zvukového znamení a display zobrazí hodnotu polohy pro aktivaci. LVDT solenoid Tlačítkem "ztlumení" vyberte "LVDT". Uvolněte tlačítko ztlumení a display zobrazí 5,4,3,2,1,0 "DONE" Výchozí hodnoty Tlačítkem "ztlumení" vyberte "DEF". Stlačte a podržte tlačítko "M" dokud nezazní zvukový signál a display zobrazí "DONE". H2 Přehled Číslo kanálu Kanál1 Proximity senzor (volant) - otevřeno. Hodnota Výchozí 350 Kanál2 Proximity senzor (volant) - uzavřeno. Hodnota Výchozí 295 Kanál3 LDVT solenoid 1 - otevřeno. Hodnota Výchozí 400 Kanál4 LDVT solenoid 2 - otevřeno. Hodnota Výchozí 500 Kanál5 LDVT solenoid 1 - uzavřeno. Hodnota Výchozí 500 Kanál6 LDVT solenoid 2 - uzavřeno. Hodnota Výchozí 400 H3 H6 H7 H8 Vymazání paměťi Vymazáním této paměti se odstraní všechna nastavení a kódy uložených. Po provedení H8 bude nutné provést nakonfigurování a překalibrování. řídící HA HB Zobrazení Jestliže se vyskytnou y, zobrazí se kód y, potom první událost v motohodinách, potom poslední událost v motohodinách následovaná počtem výskytů. Jiné uložené kódy můžete zobrazit použitím tlačítek hodin a minut v cyklu. HC Vymazání Stisknout a držet minutové tlačítko, displej bude odpočítávat, když jsou y odstraněné, potom se zobrazí EE. HD Ovládání kódů HE Frekvence vstupu Číslo kanálu Umožňuje sledování různých vstupů po zvolení vhodného čísla kanálu, pomocí tlačítek hodin a minut, viz. seznam. HF Hardware řídící HJ OA Isobus a příslušenství Isobus H2 H3 H5 H6 H7 H8 H9 HA HB HC HD HE HF Hardware řídící HJ JA Klávesnice (jenom NH) Service Menu H2 H3 H5 H6 H7 H8 H9 HA HB HC HD HE HF Hardware řídící HJ
