1 Z znam workshopu k projektu QJ P v P V Praze P. Program workshopu: 1. P ( dostupnost) 2. P 3. U 4. Diskuse P P V VÚV TGM P j ) s metodice. H P dokumentace)bude VÚV TGM v.v.i., (od ). P J P VÚV TGM : P PC HW SW P k P W XP V instalovanou komponentou Microsoft.NET F W V W XP M D v - tabulk A V P t k U R. F VÚV TGM P U s a, a u zdroje/cesty.

2 Diskuse P D P U jednak z Zaznamenali: P V J P H P VÚV TGM dne: P y: p prezentace programu

3

4 WORKSHOP PROJEKTU QJ PROGRAMU KUS MINISTERSTVA ZEMĚDĚLSTVÍ ČR EMISE A JEJICH DOPAD NA VODNÍ PROSTŘEDÍ PROGRAMOVÉ VYBAVENÍ , Povodí Vltavy, státní podnik, Praha.

5 PROGRAM WORKSHOPU Představení technické podpory projektu v oblasti informatiky: Programové vybavení pro hodnocení dopadu emisí popis ukázka Informační portál

6 TECHNICKÁ PODPORA Informační portál projektu Výsledky projektu (metodika, software) Účelová geodatabáze vstupních dat (prohlížecí služby) Programové vybavení pro hodnocení dopadu emisí

7 PROGRAMOVÉ VYBAVENÍ Funkce: Kvantifikace vstupu znečišťujících látek do povrchových vod v mezipovodí útvaru Klasifikace významnosti zdrojů/cest (vzhledem k přípustnému látkovému odnosu) Organizace dat do účelové geodatabáze Editor vstupních dat a prohlížeč výstupů Lokální aplikace pro PC s možností jejich sdílení pro více uživatelů v rámci lokální sítě

8 STRUKTURA Hlavní části Účelová geodatabáze (formát SHP, TXT) Editor (editace vstupních dat/prohlížení výstupů; uživatelské rozhraní: mapy, tabulky, grafy) Výpočetní modul (přípustný látkový odnos z mezipovodí útvarů, kvantifikace vstupu látek a vyhodnocení rizikovosti zdrojů/cest) Administrativní modul (organizuje běh jednotlivých částí programu)

9 SYSTÉMOVÉ POŽADAVKY Operační systém Microsoft Windows XP/Vista/7/8, Microsoft.NET Framework 2.0/3.5/4/4.5. Minimální HW požadavky jsou pak dány požadavky OS a platformy.net. Doporučená konfigurace: Dvou nebo lépe čtyřjádrový procesor 2 GHz nebo rychlejší, RAM 2 GB (lépe 4 GB), volné místo na HDD v závislosti na objemu zpracovávaných dat a množství řešených úloh/variant (předpokládané minimum 20 GB)

10 DISTRIBUCE Programové vybavení veřejně dostupné na informačním portálu projektu (instalační program, uživatelská dokumentace, vzorek dat). Zpřístupnění v lednu 2015.

11 UKÁZKY Z EDITORU Úvodní okno editoru výběr úlohy menu: zobrazit data výpočet

12 Zobrazení dat Hodnocení zájmového území data k útvarům povrchových vod Ukazatele jakosti, emisí a imisní standardy obecné informace k látkám

13 Ukazatele jakosti, emisí a imisní standardy - vrchní část okna s výběrem látky - spodní část okna se záložkami zde pro detailní vlastnosti látek

14 Schéma zdrojů cest a znečištění otevřené z tabulky vlastnosti látek ve formátu *.pdf

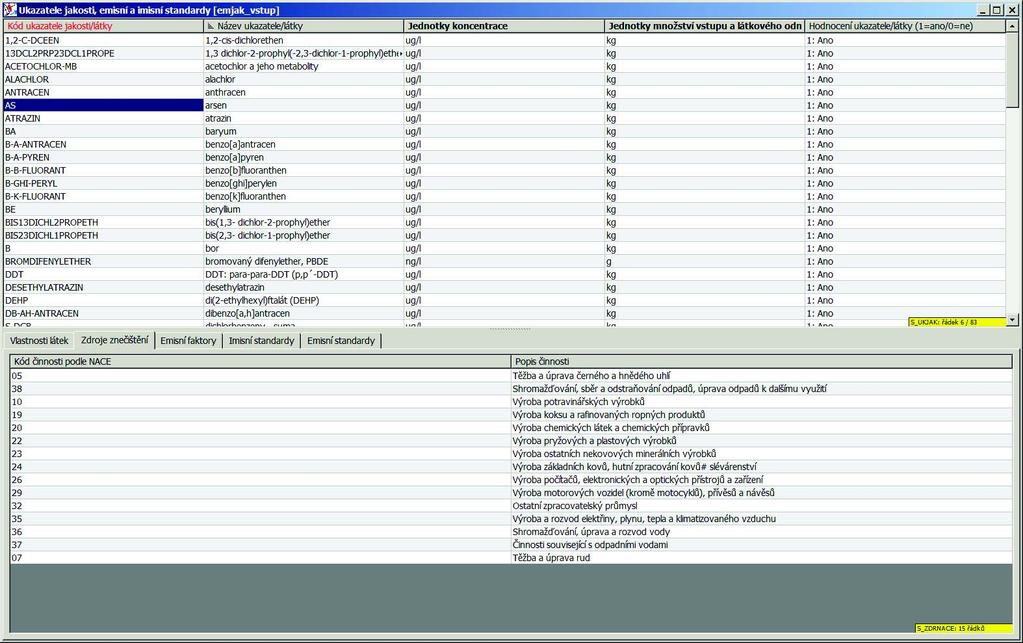

15 Ukazatele jakosti, emisí a imisní standardy - spodní část okna: zdroje znečištění

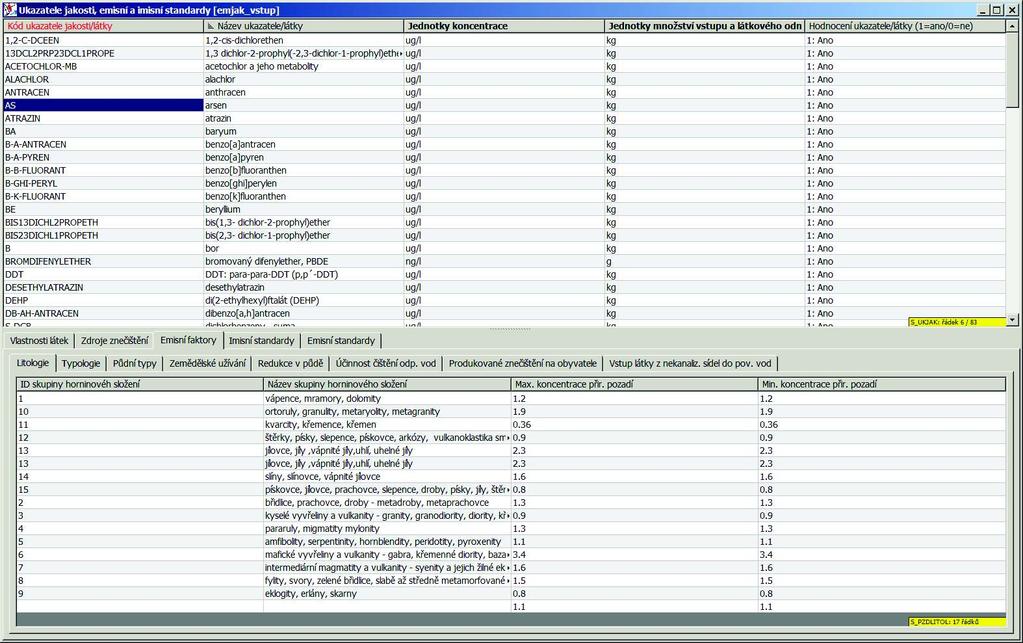

16 Ukazatele jakosti, emisí a imisní standardy -spodní část okna: emisní faktory - dále rozděleno záložkovým pořadačem: Litologie

17 Ukazatele jakosti, emisí a imisní standardy -spodní část okna: emisní faktory - dále rozděleno záložkovým pořadačem: Typologie

18 Ukazatele jakosti, emisí a imisní standardy -spodní část okna: emisní faktory - dále rozděleno záložkovým pořadačem: Půdní typy

19 Ukazatele jakosti, emisí a imisní standardy -spodní část okna: emisní faktory - dále rozděleno záložkovým pořadačem: Zemědělské užívání

20 Ukazatele jakosti, emisí a imisní standardy -spodní část okna: emisní faktory - dále rozděleno záložkovým pořadačem: Redukce v půdě

21 Ukazatele jakosti, emisí a imisní standardy -spodní část okna: emisní faktory - dále rozděleno záložkovým pořadačem: Účinnost čištění odpadních vod

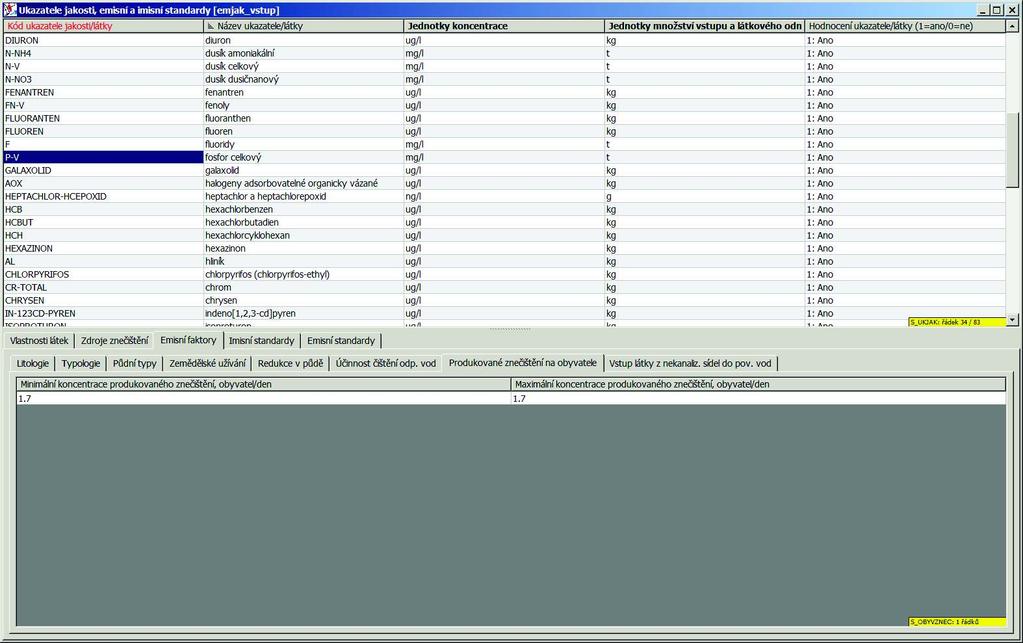

22 Ukazatele jakosti, emisí a imisní standardy -spodní část okna: emisní faktory - dále rozděleno: Produkované znečištění na obyvatele

23 Ukazatele jakosti, emisí a imisní standardy -spodní část okna: emisní faktory - dále rozděleno: Vstup látky z nekanalizovaných sídel do povrch. vod

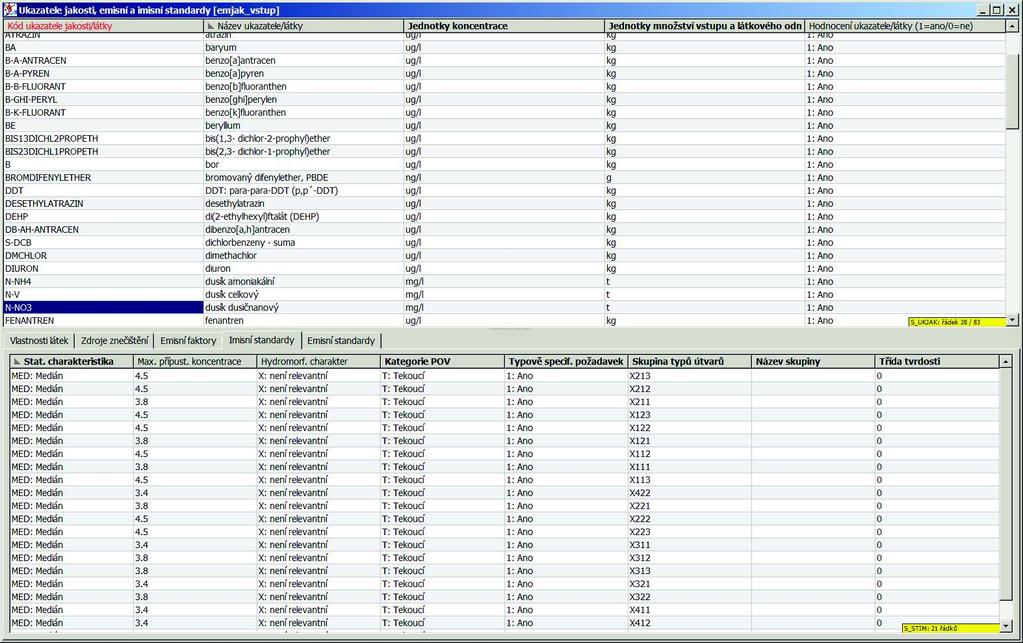

24 Ukazatele jakosti, emisí a imisní standardy - spodní část okna: Imisní standardy

25 Ukazatele jakosti, emisí a imisní standardy - spodní část okna: Emisní standardy

26 Zobrazení dat Hodnocení zájmového území data k útvarům povrchových vod Ukazatele jakosti, emisí a imisní standardy obecné informace k látkám

27 Hodnocení zájmového území Výběr zobrazovaného útvaru: v levé části okna ze seznamu útvarů v pravé části v mapě

28 Hodnocení zájmového území - detailní informace k vybranému vodnímu útvaru - odtokové vlastnosti, litologie a typologie

29 - detailní informace k vybranému vodnímu útvaru - vypouštění odpadních vod horní část okna - seznam všech vypouštění v mezipovodí útvaru dolní část okna - detail k vybranému jednomu vypouštění a příslušná mapa

30

31

32 - detailní informace k vybranému vodnímu útvaru - vypouštění odpadních vod horní část okna - seznam všech kontaminovaných míst v mezipovodí útvaru dolní část okna - detail k vybranému jednomu místu a příslušná mapa

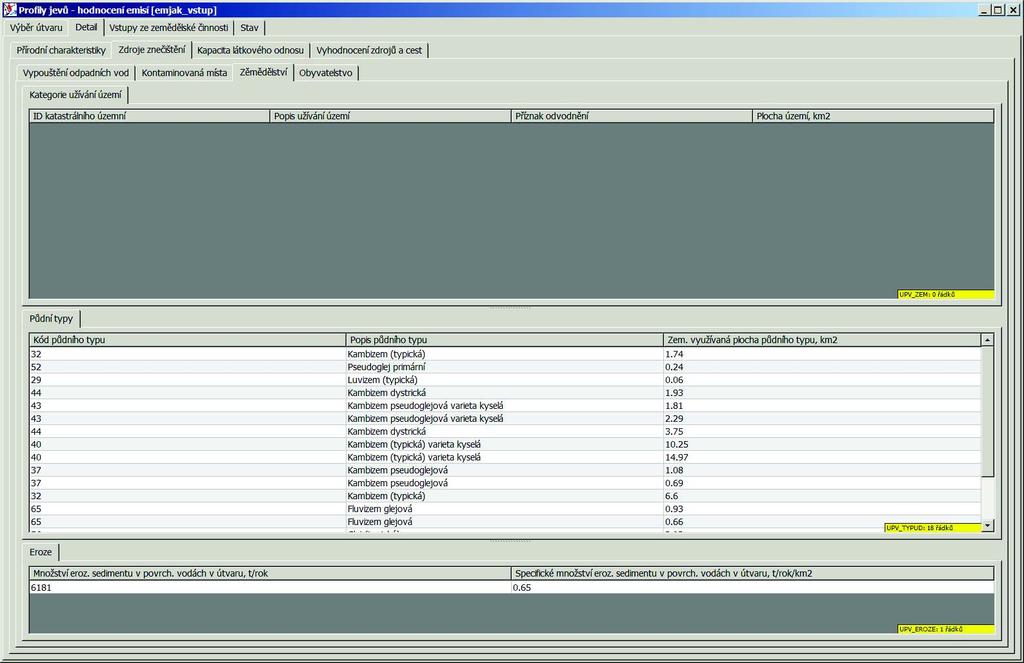

33 Hodnocení zájmového území - detailní informace k vybranému vodnímu útvaru - zemědělství půdní typy, eroze

34 Hodnocení zájmového území - detailní informace k vybranému vodnímu útvaru - obyvatelstvo

35 Hodnocení zájmového území - detailní informace k vybranému vodnímu útvaru - výstup výpočtu kapacita látkového odnosu (zatím prázdné, doplněno viz níže)

36 Hodnocení zájmového území - detailní informace k vybranému vodnímu útvaru - výstup výpočtu Vyhodnocení zdrojů a cest (zatím prázdné, doplněno viz níže)

37 Hodnocení zájmového území -vstupy ze zemědělské činnosti - datový vstup vázaný na katastrální území, nikoliv na mezipovodí útvaru

38 Hodnocení zájmového území - stav útvaru podle ukazatele

39 Návrat do úvodního okno editoru výběr úlohy menu: zobrazit data výpočet doplní informace do výstupní části dat

40 Opětovným spuštěním datového prohlížeče Hodnocení zájmového území - detailní informace k vybranému vodnímu útvaru - výstup výpočtu kapacita látkového odnosu

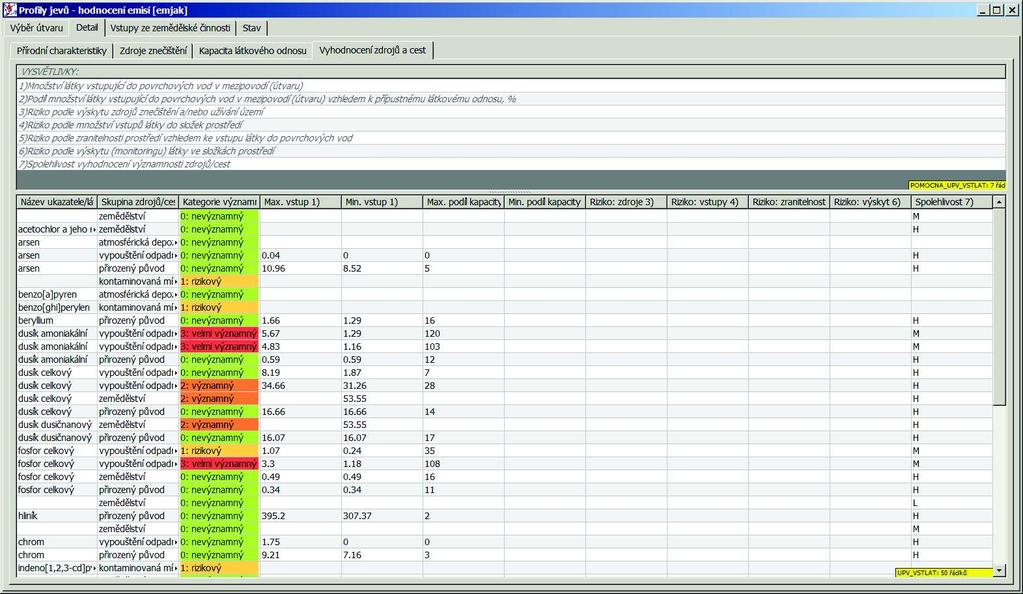

41 Hodnocení zájmového území - detailní informace k vybranému vodnímu útvaru - výstup výpočtu vyhodnocení zdrojů a cest

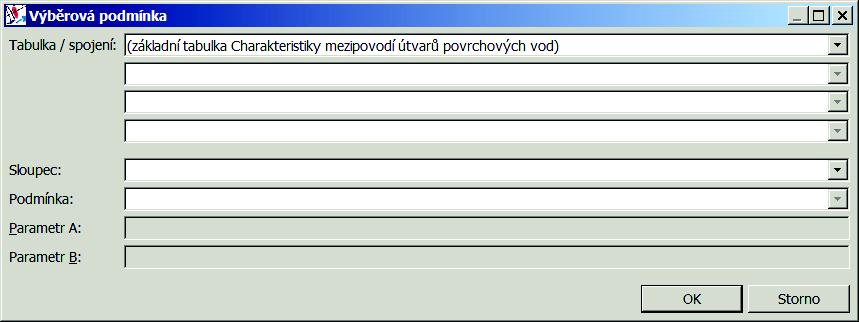

42 Ukázka vyhledávání v editoru dotazem na atributní data - kliknutí pravým tlačítkem v tabulce - Vyhledat spustí se formulář výběrové podmínky

43 Ukázka vyhledávání v editoru dotazem na atributní data -výběr: kombinace tří podmínek - ukazatel jakosti/látka = kadmium a jeho sloučeniny - skupina zdrojů/cest = přirozené pozadí - významnost skupiny zdrojů/cest = velmi významný

44 - ukazatel jakosti/látka = kadmium a jeho sloučeniny - skupina zdrojů/cest = přirozené pozadí

45 - významnost skupiny zdrojů/cest = velmi významný

46 Ukázka vyhledávání v editoru dotazem na atributní data - výsledek výběru

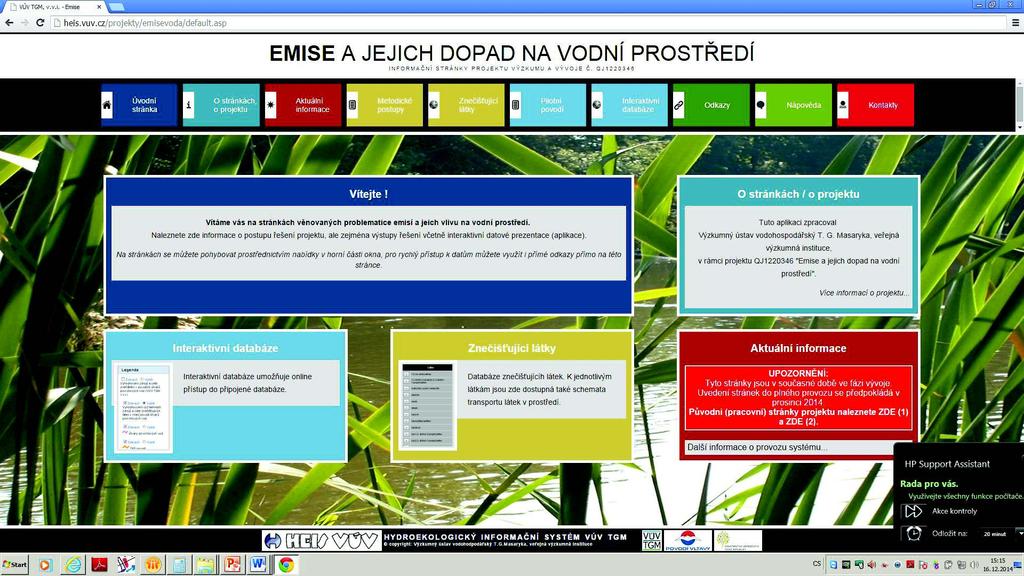

47 INFORMAČNÍ PORTÁL

48 Konec prezentace, děkujeme za pozornost Výzkumný ústav vodohospodářský T. G. Masaryka, v.v.i. Podbabská 30/ 2582, Praha info@vuv.cz, Pobočka Brno Mojmírovo náměstí 16, Brno-Královo Pole info_brno@vuv.cz, Pobočka Ostrava Macharova 5, Ostrava info_ostrava@vuv.cz
