Pokyny k instalaci Vertikální montáž Qbiss One B

Transkript

1 Pokyny k instalaci Vertikální montáž Qbiss One B Q 0 - Pokyny k instalaci verze.6 červenec 0

2 OBSAH.0 Popis systému []. Postupy montáže []. Složení systému []. Složení fasádního prvku []. Technické specifikace [].. Základní technické údaje [].. Provedení fasádního prvku a rohového dílu [].. Ukotvení a těsnící prvky [].0 Typ nosných a podkladových staveb a konstrukcí, výběr kotvících metod [6]. Kotvení a požadovaný počet šroubů [7]. Kotvení k ocelové konstrukci [9]. Kotvení k betonovému podkladu s využitím čtvercové trubky [9]. Minimální šířka nosného prvku [0].0 Okna, okenní a dveřní rámy a další otvory a prostupy [].0 Směr montáže [].0 Utěsnění fasádního systému - hlavní požadavky []. Utěsnění mezi stavbou a fasádním systémem Qbiss One B []. Těsnění podélných spojů (spár) fasádního systému []. Utěsnění příčných spojů (spár) u napojení na hlavní nosný sloupek []. Utěsnění příčného spoje mezi sousedními prvky []. Zakončení fasádního prvku v podkrovních částech budov [].6 Spoje (spáry) mezi fasádními prvky a otvory [] 6.0 Pokyny pro instalaci [6] 6. Montáž a kontrola podkladní nosné konstrukce [6] 6. Instalace těsnících prvků na kontaktní plochy stavby modulárního fasádního systému Qbiss One B [0] 6. Manipulace a zdvihání fasádních prvků [] 6. Příprava fasádního prvku před montáží [] 6.. Sejmutí ochranné fólie [] 6.. Řezání prvků [] 6.. Správná orientace fasádních prvků [] 6. Instalace fasádních prvků [] 6.. Připevnění fasádního prvku Qbiss One B k hlavnímu nosnému sloupku [] 6.. Pokračování montáže fasádních prvků [8] 6.. Montáž okenních a dveřních rámů a ostatních otvorů během instalace fasádních prvků [9] 6.. Vnitřní zakončení rohu [9] 6.. Vnější rohové fasádní prvky [0] 6..6 Dilatace [] 6.6 Instalace oken a ostatních otvorů [] 6.6. Typ.: Viditelný spoj - okno má stejnou šířku a délku jako fasádní prvek [] 6.6. Typ.: Se zakrytými hranami - okno je ŠIRŠÍ/ UŽŠÍ než fasádní prvek Qbiss one B [] 6.6. Typ.6: Se zakrytou spárou a hranami [7] 6.6. Typ.7: Se zakrytím horní spáry a ostatních hran [9] 6.6. Typ.8: Se zakrytou dolní spárou a ostatními hranami [9] 6.7 Atika s podkladovou konstrukcí/ stavbou [0] 6.8 Utěsnění příčných spár [] 6.8. Utěsnění rohu fasády v místě otvorů [] 6.8. Zakončení utěsnění příčné spáry [] 6.8. Nastavení délky těsnění příčné spáry [6] 6.8. Nastavení délky dekorativního T-profilu [6] 6.9 Utěsnění podélných spár [7] 6.9. Utěsnění podélné spáry v otvoru [7] 6.9. Zakončení těsnění u hlavního nosného sloupku [8] 7.0 Nástroje a příslušenství nutné k montáži [9] 8.0 Referenční dokumenty [9] 9.0 Dotazník - kroky pro kontrolu montáže [0] Právo na změnu obsahu dokumentu vyhrazeno. Nejnovější verze dokumentu je k dispozici na

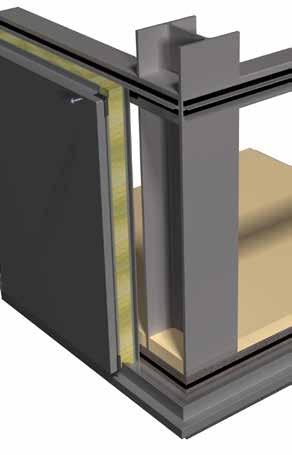

3 .0 Popis systému Stavebnicový fasádní systém Qbiss One B představuje samonosnou, izolovanou a ohnivzdornou fasádu, vyznačující se velmi atraktivním a elegantním designem, která nabízí v porovnání s ostatními podobnými produkty celou řadu výhod. Konkurenční výrobky nejsou ve většině případů samonosné a jsou vyrobeny pouze pro účely dosažení atraktivnějšího vzhledu staveb. Tato fasáda na druhé straně zvýrazňuje maximální čistotu a jednoduchost architektonické formy. Qbiss One B je modulární fasádní systém s tzv. stínovou spárou, u kterého jsou podélné a příčné prvky nosné konstrukce propojeny k zajištění maximální celistvosti celého fasádního systému a umožnění modulární instalace i snadného skládání požadovaných designových vzorů fasády. Systém vychází z použití stavebnicových (modulárních) fasádních prvků Qbiss One B, které jsou k dispozici v různých velikostech a barvách.. Postupy montáže Fasádní prvek Qbiss One B je stejný pro obě metody instalace (vertikální i horizontální). Instalační metody mají několik svých specifik, která jsou jasná u jednotlivých případů v těsnění a poslopnosti instalace; jsou popsána níže. Vertikální montáž Obr..: Metoda vertikální montáže Vertikální montáž je zcela novým přístupem v oblasti instalace stavebnicových fasádních prvků. Hlavními atributy tohoto systému jsou vynikající nosnost a mimořádně účinné utěsnění celého systému fasády. Vertikální stavebnicový fasádní systém je tvořen individuálními fasádními prvky, které jsou napojovány ve vertikálním (příčném) směru systémem pero-drážka a kotveny do nosné konstrukce rovněž ve vertikálním (příčném) směru. Podélné utěsnění je zajištěno pomocí těsnících prvků integrovaných do obou podélných spár. Rohové části jsou utěsněny speciálními těsnícími prvky a tmelem. Příčné utěsnění (horizontální spára) je zajištěno pomocí těsnícího profilu. Vertikální montáž s horizontálním odskokem (na cihlu) Obr..: Vertikální montáž s odskokem Vertikální montáž s horizontálním odskokem umožní použít fasádní prvky při dosažení odlišného vizuálního vzhledu. Vertikální stavebnicový fasádní systém je tvořen individuálními fasádními prvky, které jsou napojovány ve vertikálním (příčném) směru systémem pero-drážka a kotveny do nosné konstrukce rovněž ve vertikálním (příčném) směru. V rámci této metody je horní řada fasádních prvků posunuta (odskočena) v horizontálním směru. Podélné utěsnění je zajištěno pomocí těsnících prvků integrovaných do obou podélných spár. Rohové části jsou utěsněny speciálními těsnícími prvky a tmelem. Příčné utěsnění (horizontální spára) je zajištěno pomocí těsnícího profilu. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

4 . Složení systému Hlavními komponenty systému jsou fasádní prvky, rohové prvky, okna, okenní a dveřní rámy, oplechování, těsnění a spojovací materiál. Rozměry stavebnicového fasádního systému jsou určeny vzdáleností mezi nosnými prvky R a šířkou (M) každého jednotlivého fasádního prvku. Fasádní prvky jsou provázány prostřednictví horizontálních (podélných) a vertikálních (příčných) spojů neboli spár (viz obr..). Svislý spoj představuje systém pero-drážka. Rozměry jsou x mm (šířka x hloubka). Vodorovný spoj pak představují příčné hrany jednotlivých fasádních prvků. Prostřednictvím těchto vodorovných hran jsou fasádní prvky kotveny k nosné konstrukci (pomocí šroubů). Ukončení či utěsnění těchto vodorovných spojů se provádí pomocí těsnění či použitím dekorativního profilu, který zajistí neprodyšnost spáry a tak i celého fasádního systému. Dekorativní profil je výhradně estetickým ukončovacím prvkem. Je možné dodat jej v různých barvách (dle barvy fasádního systému). Horizontální montáž a horizontální montáž s odskokem (na cihlu) Obr..: Vertikální montáž Obr..: Vertikální montáž s horizontálním odskokem vodorovný spoj R svislý spoj M R M R = vzdálenost mezi nosnými prvky (délka fasádního prvku) M = šířka modulu Obr..: Svislý a vodorovný spoj (spára) Svislý spoj (spára) - +0, Vodorovný spoj (spára) Rozměry svislého spoje: mm x mm Rozměry vodorovného spoje: mm x mm Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

5 . Složení fasádního prvku Každý fasádní prvek představuje základní stavební element stavebnicového fasádního systému Qbiss One B. Obr..6: Složení prvku stavebnicového fasádního systému Qbiss One B M. Dekorativní profil. Těsnící prvek. Kotvící (spojovací) profil. Vnější oplechování. Jádro (minerální vata A) 6. Vnitřní oplechování 6 R S R = vzdálenost mezi nosnými prvky (délka fasádního prvku) M = šířka modulu S = tloušťka Prvek fasádního systému Qbiss One B tvoří dva pozinkované ocelové plechy s barevnou povrchovou úpravou. Na straně A je hladké vnější oplechování (standardně o tloušťce 0,7 mm), zatímco na straně B je vnitřní oplechování, které může být i profilované (standardně tloušťka 0, nebo 0,6 mm). Tyto ocelové plechy jsou přilepeny k jádru z nehořlavé minerální vaty (třída A, EN 0-), které zajišťuje tepelnou i zvukovou izolaci a především nehořlavost prvku fasádního systému Qbiss One B. Tyto tři vrstvy představují kompaktní fasádní prvek Qbiss One B o tloušťce od 80 do 0 mm. Každý takový prvek se vyznačuje mimořádnou nosností, neprodyšností i požadovanou odolností. Při manipulaci, přepravě a montáži jsou povrchy jednotlivých fasádních prvků opatřeny polyetylenovou ochrannou fólií, kterou je nutné po dokončení instalace sejmout.. Technické specifikace.. Základní technické údaje Tabulka.: Základní technické údaje fasádního prvku Qbiss One B Tloušťka (S) Šířka fasádního prvku (M) Délka fasádního prvku (R) Vnější povrch (strana A) 80, 00, 0, 0,, 7, 00, 0 mm standardní šířka: 000 mm nestandardní šířky jsou nabízeny v rozmezí od 600 do 00 mm mm hladký - 0,7 mm Jádro minerální vata 0 kg/m Vnitřní povrch (strana B) g, s, v, v, m - profil - 0, a 0,6 mm Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

6 .. Provedení fasádního prvku a rohového dílu Obr..7: Příklad, oboustranný formát, L-P B Průřez B - B A A M (šířka fasádního prvku) Průřez A - A B R (délka fasádního prvku) Tabulka.: Různé typy zakončení TYP PRVKU FORMÁT SMĚR MONTÁŽE METODA MONTÁŽE R OBOUSTRANNÝ L - P HORIZONTÁLNÍ HORIZONTÁLNÍ S ODSKOKEM (NA CIHLU) VERTIKÁLNÍ * OBOUSTRANNÝ P - L HORIZONTÁLNÍ HORIZONTÁLNÍ S ODSKOKEM (NA CIHLU) OBOUSTRANNÝ POČÁTEČNÍ DÍL HORIZONTÁLNÍ HORIZONTÁLNÍ S ODSKOKEM (NA CIHLU) VERTIKÁLNÍ OBOUSTRANNÝ UKONČOVACÍ DÍL HORIZONTÁLNÍ HORIZONTÁLNÍ S ODSKOKEM (NA CIHLU) R PRAVÝ POČÁTEČNÍ DÍL HORIZONTÁLNÍ HORIZONTÁLNÍ S ODSKOKEM (NA CIHLU) VERTIKÁLNÍ 6 PRAVÝ UKONČOVACÍ DÍL HORIZONTÁLNÍ HORIZONTÁLNÍ S ODSKOKEM (NA CIHLU) 7 LEVÝ POČÁTEČNÍ DÍL HORIZONTÁLNÍ HORIZONTÁLNÍ S ODSKOKEM (NA CIHLU) VERTIKÁLNÍ 8 LEVÝ UKONČOVACÍ DÍL HORIZONTÁLNÍ HORIZONTÁLNÍ S ODSKOKEM (NA CIHLU) VERTIKÁLNÍ 9 R ŽÁDNÝ POČÁTEČNÍ UKONČOVACÍ L - P P - L HORIZONTÁLNÍ HORIZONTÁLNÍ S ODSKOKEM (NA CIHLU) VERTIKÁLNÍ 0 OBOUSTRANNÝ L - P P - L HORIZONTÁLNÍ NUTNÉ UVÉST ÚHEL ZAOBLENÍ FASÁDY PRAVÝ L - P P - L HORIZONTÁLNÍ NUTNÉ UVÉST ÚHEL ZAOBLENÍ FASÁDY LEVÝ L - P P - L HORIZONTÁLNÍ NUTNÉ UVÉST ÚHEL ZAOBLENÍ FASÁDY *Pro TYP není vhodné používat hliníkové rámy oken a dveří. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

7 .. Ukotvení a těsnící prvky Obr..8: Lemování pro spáru fasádních prvků Qbiss One B - vertikální Obr..9: Těsnění vodorovné spáry Obr..0: Dekorativní profil Obr..: Čtvercové těsnění EPDM Obr..: Kotvící šroub fasádních prvků Qbiss One B Obr..: Kotvící šroub pro instalaci skrz vnitřní oplechování Obr..: Spárový profil Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

8 .0 Typ nosných a podkladových staveb a konstrukcí, výběr kotvících metod Vertikální ukotvení jednotlivých fasádních prvků musí být zajištěno na horizontální konstrukci, která je připevněna k nosné stavbě (viz obr.. a.). Horizontální konstrukce musí splňovat stanovené tolerance (viz kapitola 6.). Metoda montáže se volí na základě typu stavby. - v případě ocelových staveb:. přímo na ocelový plášť stavby (který ovšem musí splňovat požadované tolerance) - v případě betonových staveb:. na upravitelnou nosnou konstrukci. na široké vyrovnávací profily Obr..: Ocelová stavba s nosnou konstrukcí A Pohled A Obr.. Nosná betonová konstrukce s ocelovou podkonstrukcí A Pohled A POZNÁMKA - minimální požadovaná kontaktní plocha u stavebnicového fasádního systému Qbiss One B je dána statickými výpočty pro každý individuální projekt. Pokud takové výpočty nejsou k dispozici, je minimální kontaktní plochou (bmin) 80mm na každou hranu fasádního prvku (viz kapitola. - Minimální šířka nosné konstrukce). 6 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

9 . Kotvení a požadovaný počet šroubů Fasádní prvky systému Qbiss One B se kotví k nosné konstrukci fasády či podkladové konstrukci pomocí šroubů procházejících vnitřním a vnějším oplechováním. Fasádní prvky systému Qbiss One B jsou opatřeny předpřipravenými otvory pro montážní šrouby. Požadovaný počet šroubů je uveden ve statickém výpočtu projektu. Viz technický dokument, kapitola. - Povolené vzdálenosti mezi nosnými prvky a kotvení fasádních prvků Qbiss One B. Fasádní prvky systému Qbiss One B se kotví přes vnitřní a vnější oplechování. Pro kotvení přes vnější oplechování je nutné použít šrouby BEZ podložek. Kotvení přes interní oplechování se provádí pomocí speciálních šroubů pro kotvení tenkých plechů: Tabulka.: Typ šroubů pro kotvení přes vnitřní plech včetně průměru vrtáku Obr..: Znázornění kotvení přes vnitřní a vnější oplechování tloušťka fasádního prvku (mm) platí pro všechny tloušťky shodně samořezný šroub (A) samovrtný šroub (A) 6, x, x /, x 8 Kotvení přes vnitřní oplechování: a: pro fasádní prvky s tloušťkou do 00 mm se požaduje JEDEN šroub b: pro fasádní prvky s tloušťkou od 00 mm výše se požadují DVA šrouby tloušťka nosné konstrukce pro šroub o průměru 6, mm nominální průměr vrtáku (mm),0 -,0 (hrot A),00,0 -,9,0,0 -,9,,0 -,9,6 6,0-0,0,80 > 0,0,8. Kotvení přes vnitřní oplechování na obou stranách prvku. Kotvení přes vnější oplechování Pro kotvení fasádních prvků Qbiss One B se standardně používají samovrtné šrouby. V tabulce. jsou uvedeny minimální požadované délky šroubů. Tabulka.: Požadované minimální délky samořezných šroubů pro fasádní prvky Qbiss One B Tloušťka fasádního prvku (mm) Samořezný šroub (A) BEZ podložky Samořezný šroub (A) S podložkou Délka vrtání Kotvení v příčném spoji (délka šroubu v mm) Kotvení přes fasádní prvek (délka šroubu v mm) Minimální délka v mm POZNÁMKA: Používejte pouze nepoškozené šrouby bez podložky a závitem pod hlavou. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0 7

10 Fasádní prvky Qbiss One B lze rovněž kotvit pomocí samovrtných šroubů. V tabulce. níže jsou uvedeny minimální požadované délky samovrtných šroubů. Tabulka.: Požadované minimální délky samovrtných šroubů Tloušťka fasádního prvku (mm) Samovrtný šroub (A) BEZ podložky Kotvení v příčném spoji (délka šroubu v mm) Samovrtný šroub (A) S podložkou Kotvení přes fasádní prvek (délka šroubu v mm) Tloušťka nosné konstrukce do mm Tloušťka nosné konstrukce od do mm Tloušťka nosné konstrukce do mm Tloušťka nosné konstrukce od do mm / / POZNÁMKA: V případě použití samořezných šroubů je nutné otvory předvrtat. Teprve poté je možné šroub zašroubovat do fasádního prvku. Malé kovové částice, které vzniknou při vrtání, musí být okamžitě z fasádních prvků Qbiss One B či jiných ocelových prvků s nátěrem odstraněny (nejpozději po dotažení šroubů), neboť mohou způsobit korozi. Obr..: Důsledky přetažení šroubů POZNÁMKA: Pozor na přílišné utažení (přetažení) šroubů - to může způsobit lokální deformaci fasádních prvků Qbiss One B (konkrétně vnějšího oplechování). Obr..a: Způsob ukotvení fasádních dílů pomocí šroubů v příčné spáře POZNÁMKA: Šroub dotáhněte vždy tak, aby byl povrch fasády rovný a hladký. Proveďte vždy vizuální kontrolu. Při šroubování nepoužívejte nástroj pro omezení kroutivého momentu. 8 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

11 . Kotvení k ocelové konstrukci Fasádní prvky Qbiss One B lze kotvit do ocelové konstrukce pomocí integrovaných spojovacích profilů. Toto řešení umožní rychlou a esteticky atraktivní montáž fasádních prvků Qbiss One B bez viditelných šroubů na vnější straně fasády. Klasická ocelová konstrukce (obr..0a) je vhodná pro kotvení fasádních prvků Qbiss One B pouze v případě, že splňuje požadované tolerance (viz kapitola.). Obr..: Nosná konstrukce se základovou stavbou POZNÁMKA: - Doporučujeme pořídit si geodetický snímek pro kontrolu rovnosti základní stavby - podkladní konstrukce (povolené tolerance viz kapitola 6.). - Nesplňuje-li podkladní nosná konstrukce požadované tolerance, je nutné použít vyrovnávací nosnou konstrukci. - Kontaktní plocha profilu musí být vždy v rovině s nosnou částí prvku (profilu) připevněného k hlavnímu sloupku.. Kotvení k betonovému podkladu s využitím čtvercové trubky Obr..6: Připevnění fasádních prvků - čtvercová trubka. Pomocná nosná konstrukce je zarovnána vložením vyrovnávacích kovových prvků.. Připevňuje se pomocí certifikovaných kotvících šroubů - bez ohledu na tloušťku fasádních prvků Qbiss One B.. Musí být v rovině s nosným L-profilem připevněným k hlavnímu sloupku. POZNÁMKA: Pro kotvení do betonového podkladu platí následující požadavky: - Vzdálenosti mezi kotvícími šrouby musí být stanoveny na základě statického výpočtu, který zohlední tvar budovy, zatížení, typ kotvení a typ nosné konstrukce. - Nesplňuje-li podkladní nosná konstrukce (stavba) požadované tolerance, je nutné použít vyrovnávací nosnou konstrukci. - Doporučujeme provést kontrolu rovnosti povrchu pomocí geodetického zaměření (z hlediska ověření splnění povolených tolerancí - viz kapitola 6.). Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0 9

12 . Minimální šířka nosného prvku Minimální šířka nosného prvku je dána minimální vzdáleností mezi fasádním prvkem a stavbou. Cílem je přenést zátěž z fasádního prvku na stavbu. Podrobnější informace naleznete v technické dokumentaci Q0, konkrétně v kapitole.0 - Postup návrhu. Obr..7: Šířka nosné části fasádních prvků bmin bmin S - tloušťka. Fasádní prvek Qbiss One B. Montážní šroub. Nosná konstrukce (stavba). Minimální šířka nosného prvku 0 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

13 .0 Okna, okenní a dveřní rámy a další otvory a prostupy Stavebnicový fasádní systém Qbiss One B nabízí širokou řadu elegantních a vysoce kvalitních řešení pro okna, dveře a další otvory a prostupy. Rámy jsou vyrobeny z hliníkových profilů, včetně integrované tepelné zábrany, která zajistí tepelnou stálost vnitřního prostředí. Umožní rychlou montáž do otvorů a účinnou opakovatelnost fasádních detailů. Na rozdíl od obvyklých řešení jsou naše hliníkové profily prefabrikované na výrobní lince. Je možné dodat je na místo montáže sestavené či nesestavené. Rychlost a kvalita montáže se výrazným způsobem zlepšila. Stavebnicový montážní systém umožňuje sestavení následujících typů rámů a oken: OKENNÍ OTVORY Typy (proveditelné montážní kombinace: A, B, C, D, E, F): Typ - odpovídá rozměrům fasádního prvku Typ. - viditelná spára Typ - neodpovídá rozměrům fasádního prvku Typ. - se zakrytými hranami Typ.6 - se zakrytými hranami a spárou Typ.7 - se zakrytou horní spárou a ostatními hranami Typ.8 - se zakrytou dolní spárou a ostatními hranami Kombinace oken a zasklení A - Hliníkový rám (falešný rám) B - Hliníkový rám + fixní zasklení C - Hliníkový rám + zasklení s možností otevírání D - Hliníkový rám + zapuštěná verze E - Hliníkový rám + zapuštěná verze + okno s fixním zasklením F - Hliníkový rám + zapuštěná verze + okno s možností otevírání DVEŘE a OSTATNÍ OTVORY Typy (proveditelné montážní kombinace: A, B): Typ - odpovídá rozměrům fasádního prvku Typ. - viditelná spára Typ - neodpovídá rozměrům fasádního prvku Typ. - se zakrytými hranami Kombinace dveřních rámů a ostatních otvorů A - Hliníkový rám (falešný rám) B - Hliníkový rám + zapuštěná verze Montážní kombinace jednotlivých typů dveří a ostatních otvorů jsou shodné jako v případě oken (viz kapitola 6.6). Obr..: Typ a Typ - montáž okenních rámů Tip. Tip.8 Tip.6 Tip. Tip.7 POZNÁMKA: Nosná konstrukce v místě otvoru (montáže rámu) musí být navržena na základě statického výpočtu. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

14 .0 Směr montáže Montáž fasády obvykle začíná rohovým fasádovým prvkem Qbiss One B na samotném kraji stavby (obr. 6.). Pokud ještě nejsou rohové prvky k dispozici (např. dosud nebyly do místa montáže dodány), může montáž začít sousedícím fasádním prvkem. Směr montáže každé fasády (strany budovy) je popsán v projektu. Pokud není směr montáže výslovně stanoven, je běžným směrem montáže fasádního systému směr ZLEVA DOPRAVA. Obr..: Směr montáže ZLEVA DOPRAVA. řada. řada. řada Obr.. Směr montáže ZPRAVA DOLEVA*. řada. řada. řada * tímto směrem lze montovat pouze panely typu Doporučení k montáži Bez ohledu na směr montáže musí být první řada na hlavním nosníku alespoň m dlouhá (tj. např. fasádních prvků Qbiss One B o modulové šířce m) a poté musí montáž pokračovat ve vertikálním směru. To proto, že v horizontálním směru se do vodorovné spáry montuje nosný T-profil o délce m, který nese horní řadu fasádních prvků. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

15 .0 Utěsnění fasádního systému - hlavní požadavky Aby byla zajištěna vodotěsnost a neprodyšnost fasádního systému s ohledem na stavební a fyzické požadavky budovy, je nutné zajistit maximální péči ve vztahu k 6 základním oblastem/ detailům:. Těsnění mezi stavbou a fasádním systémem Qbiss One B. Svislá spára mezi sousedními fasádními prvky Qbiss One B. Vodorovná spára v oblasti napojení na hlavní nosný sloupek. Vodorovná spára mezi sousedními fasádními prvky Qbiss One B. Zakončení fasádních prvků Qbiss One B v oblasti atiky budovy 6. Spáry mezi fasádními prvky Qbiss One B a otvory (dveře, okna a ostatní otvory). Utěsnění mezi stavbou a fasádním systémem Qbiss One B Na povrch stavby je nutné aplikovat těsnící pásku - na tu jsou pak připevněny fasádní prvky (viz obr..) - tím se zajistí správné konstrukční a fyzické vlastnosti pláště. Obr..: Těsnící páska aplikovaná na stavbu (mezi stavbou a fasádními prvky Qbiss One B) Aplikace pásky na stavební podklad je popsána v kapitole 6.. Instalace těsnící pásky na povrch, kde ocelová konstrukce přichází do styku s vnitřním povrchem fasádního systému Qbiss One B.. Těsnění podélných spojů (spár) fasádního systému Všechny fasádní prvky systému Qbiss One B jsou opatřeny těsnícím profilem v drážce svislého spoje (spáry), který zajistí požadované fyzické stavební podmínky budovy v souladu s projektovými požadavky. Obr..: SPRÁVNÉ těsnění v obou svislých spojích Obr..: NESPRÁVNÉ těsnění v obou svislých spojích těsnění těsnění těsnění těsnění Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

16 . Utěsnění vodorovných spojů (spár) u napojení na hlavní nosný sloupek Obr..: Připevnění fasádního prvku k hlavnímu nosnému sloupku Utěsnění vodorovné spáry se zajistí vložením vodorovného těsnění a dekorativního profilu do vodorovné spáry mezi okapnici a fasádní prvek (na nosnou část konce fasádního prvku). Takto se zabrání vniknutí vlhkosti a dešťové vody do fasádního systému.. Nosná část fasádního prvku. Okapnice fasádního prvku. Vodorovná spára + dekorativní profil. Vodorovná spára POZNÁMKA: V místě uložení fasádního prvku na okapnici se minerální vata upraví tak, aby bylo utěsnění optimální. Utěsnění vodorovného spoje (spáry) mezi sousedními prvky Obr..: Složení a utěsnění vodorovného spoje stavebnicového fasádního systému Qbiss One B. Fasádní prvek Qbiss One B. Profil. Vodorovné těsnění. Dekorativní profil POZNÁMKA: - Vodorovné spoje musí být utěsněny, aby se zabránilo vniknutí dešťové vody či zvýšené vlhkosti vzduchu do spoje a vnitřní části fasádních prvků systému Qbiss One B - Zakončení svislé spáry v místě kontaktu s vodorovnou spárou se provede aplikací tmelu do drážky svislé spáry Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

17 . Zakončení fasádního prvku Qbiss One B v podkrovních částech budov (atika) Obr..6: Utěsnění v oblasti podkroví budovy Fasádní prvek Qbiss One B. Nosná konstrukce (ocel). Šroub pro připevnění fasádního prvku. Nosná část parapetu. Montážní šroub 6. Oplechování atiky 7. Hydroizolace 8. Lepidlo.6 Spoje (spáry) mezi fasádními prvky Qbiss One B a otvory Mezi otvory patří dveře, okna a izolační prostupy (energie, vzduchovody, atd.). Spoje nebo kontakty se obvykle utěsní pomocí originálních těsnících profilů (ty jsou již součástí produktu) dveří, oken či jiných prvků. V ostatních oblastech je obvykle nutné použít dodatečné těsnící prvky a profily. Obr..7: Čtvercové těsnění pro utěsnění prostoru mezi vodorovným spojem a otvorem. Otvor (okno). Čtvercové těsnění EPDM + těsnící tmel. Fasádní prvek systému Qbiss One B Ostatní otvory mezi svislými a vodorovnými spoji se utěsní stejným způsobem. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

18 6.0 Pokyny pro instalaci Před zahájením montáže je nezbytné provést kontrolu aktuálního stavu ocelové podkladové (nosné) konstrukce (rastrové uspořádání) a jejího uspořádání, zda se shoduje s výkresy. Pro zajištění odpovídající kvality fasádního systému se požaduje geodetický snímek (zaměření) nosné konstrukce (stavby), na kterou bude fasádní systém montován. 6. Montáž a kontrola podkladní nosné konstrukce a. Nosná část ukončení fasádního systému Qbiss One B musí být horizontálně zarovnána, jinak nebudou mít vertikální spoje (spáry) identickou šířku. b. Povolené odchylky co se rovnosti podkladové nosné konstrukce týče jsou uvedeny níže pod bodem b) a platí pro vertikální osy. c. I přesto, že je již podkladová nosná konstrukce nainstalována, je nutné provést rozměrovou kontrolu - především kontrolu vzdáleností mezi vertikálními nosnými prvky. d. Pomocná nosná konstrukce musí být nainstalována dle pokynů v technickém dokumentu č. (platí tolerance + mm). Správná funkčnost fasádního systému Qbiss One B bude zaručena pouze v případě, že budou při montáži splněny následující požadavky. Zajištěno musí být následující: a) HORIZONTÁLNÍ ROVINA ZÁKLADOVÉ ČÁSTI NOSNÉ KONSTRUKCE - proveďte nutná měření, kterými ověříte, že je konstrukce v horizontální rovině. Toto je skutečně nutné k zajištění rovnosti kontaktního povrchu první řady fasádních prvků Qbiss One B. Jinak dojde k nepravidelnému rozmístění fasádních prvků což povede k rozšiřování příčných spár. V konečném důsledku nebude možné provést řádné ukončení příčných spár a fasádní systém tak nebude mít požadovanou těsnost (dojde k vniknutí vody do systému). Obr. 6. Postup měření pro zajištění horizontální rovnosti základní části nosné konstrukce Povolená odchylka pro rovnost podkladové nosné části fasádních prvků musí splnit následující podmínky (A a B): A. Povolená odchylka podél celé délky jednotlivých fasádních prvků systému Qbiss One B je + 0, mm. B. Povolená odchylka rovnosti kompletního fasádního systému budovy je + mm. 6 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

19 B) VERTIKÁLNÍ ROVINA STAVBY/ NOSNÉ KONSTRUKCE - proveďte nutná měření, kterými ověříte, že je stavba/ nosná konstrukce ve vertikální rovině Toto je skutečně nutné k zajištění pozdějšího přesného upevnění rohových prvků - jinak nebude možné jednotlivé fasády napojit do pravého úhlu - díky tomu nebudou jednotlivé fasádní prvky zarovnané. V konečném důsledku nebude možné provést řádné zakončení rohů a fasádní systém tak nebude mít požadovanou těsnost (dojde k vniknutí vody do systému). Obr. 6. Postup měření pro zajištění vertikální rovnosti nosné konstrukce/ stavby = + mm (povolená odchylka vertikální nosné konstrukce od osy budovy v půdorysu) = + mm (povolená odchylka od rozměrů mezi dvěma sousedními vertikálami v půdorysu) Povolené odchylky vertikální linie k linii spojující přilehlé vertikály. Obr. 6. Odchylka vertikální linie k linii spojující přilehlé vertikály L (m) Δ (mm) ± ± ± ± ± 6 ± 7 ± Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0 7

20 Povolená odchylka vertikální linie v horizontálním směru na jedno podlaží při specifické výšce podlaží h = ± H/000 mm Obr. 6. Odchylka vertikální linie na podlaží H (m) Δ (mm) H (m) Δ (mm) Povolená odchylka vertikální linie od osy budovy v půdorysu = ± mm = ± mm povolená odchylka vertikální nosné konstrukce od osy budovy v půdorysu povolená odchylka od rozměrů mezi dvěma sousedními vertikálami v půdorysu Obr. 6. Odchylka vertikální linie od osy budovy v půdorysu 8 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

21 C) RASTR FASÁDY - vzdálenosti mezi vertikálními nosnými prvky a celková vzdálenost nosné konstrukce/ stavby - proveďte měření pro ověření, zda neexistují odchylky mimo rozsah povolených Skutečné vzdálenosti mezi vertikálními nosnými prvky se mohou od těch, které jsou uvedeny v projektové dokumentaci (návrhu), lišit. PROTO JE NUTNÉ PŘED ZAHÁJENÍM INSTALACE FASÁDNÍCH PRVKŮ QBISS ONE B provést kontrolní měření případných odchylek. Tyto odchylky je možné kompenzovat použitím fasádních prvků Qbiss One B s tolerancí u příčných spár - díky tomu je možné dosáhnout rozšíření či zúžení oblasti v rozmezí + - mm. Obr. 6.6 Postup kontroly vzdáleností mezi vertikálními nosnými prvky a určení rozdílu mezi plánovanými a skutečnými rozměry R ( =± ) R ( =± ) Povolená odchylka mezi vertikálami je +- mm (ovšem nesmí narůstat) Příčný spoj stavebnicového fasádního systému Qbiss One B umožní odchylku nosné či podkladové konstrukce fasády v rozpětí + - mm. Toto je nezbytné proto, aby všechny příčné spáry měly správnou šířku. Jinak nebude možné provést zúžení/ rozšíření spár. V konečném důsledku nebude možné řádné zakončení příčných spár a to povede k neutěsnění spojů a vniknutí vody do fasádního systému. ZAROVNÁNÍ OTVORŮ S NOSNOU KONSTRUKCÍ/ STAVBOU - opět proveďte měření pro ověření, že dojde k dosažení požadované roviny. Toto je nezbytné k zarovnání otvorů v nosné konstrukci fasádního systému se skutečnými otvory do kterých se budou instalovat dveře, okna či jiné prvky (v případě přímého spojení s fasádními prvky). Nebude-li toto zajištěno, nebude možné utěsnit oblast mezi fasádními prvky a rámy dveří a oken - v konečném důsledku pak nebude možné řádné zakončení podélných a příčných spár a to povede k neutěsnění spojů a vniknutí vody do fasádního systému. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0 9

22 6. Instalace těsnících prvků na kontaktní plochy stavby modulárního fasádního systému Qbiss One B Pro zajištění požadované neprodyšnosti a zamezení kondenzace vlhkosti ve fasádních prvcích systému Qbiss One B se všechny kontaktní plochy stavby/ nosné konstrukce opatří těsnící páskou, dle konkrétní projektové dokumentace. Obr. 6.7 Princip aplikace těsnící pásky na kontaktní plochy stavby/ nosné konstrukce 0 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

23 6. Manipulace a zdvihání fasádních prvků Při manipulaci nebo zdvihání používejte vakuové uchopovací systémy připevněné k vnějšímu povrchu fasádních prvků Qbiss One B (viz obr. 6.8). Obr. 6.8: Vakuový uchopovací systém Pro vertikální instalaci fasádních prvků Qbiss One B se nepoužívají mechanické manipulační prostředky a zdvihací systémy. POZNÁMKA: Při každé manipulaci postupujte s maximální péčí a pozorností Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

24 6. Příprava fasádního prvku před montáží 6.. Sejmutí ochranné fólie Fólie chránící barvený povrch fasádního prvku před drobnými škrábanci, ke kterým by mohlo dojít při přepravě, manipulaci a montáži, je aplikována na obou stranách fasádních prvků Qbiss One B. Bezprostředně před ukotvením fasádního prvku Qbiss One B k nosné konstrukce fasády je tedy nezbytné:. Zcela odstranit ochrannou fólii z vnitřní strany fasádního prvku. Částečně odstranit ochrannou fólii z čelní strany fasádního prvku (v místě fixace, v obou podélných spojích, pod okraji, atd. - viz obr. 6.9).. Každý den po dokončení montáže je nutné zcela odstranit ochrannou fólii ze všech nainstalovaných fasádních prvků. Obr. 6.9: Sejmutí ochranné fólie POZNÁMKA: - Budou-li fasádní prvky Qbiss One B delší dobu uskladněny, měla by se ochranná fólie sejmout nejpozději do tří měsíců (pak to bude obtížné). - Budou-li fasádní prvky Qbiss One B uloženy ve venkovním prostředí, je třeba chránit je před slunečním svitem - v opačném případě by nemuselo být pozdější sejmutí ochranné fólie možné. - Během montáže musí být ochranná fólie sejmuta ze všech spojů fasádních prvků Qbiss One B. - KAŽDÝ DEN po dokončení instalace je nutné ochrannou fólii zcela sejmout z nainstalovaných fasádních prvků. 6.. Řezání prvků Fasádní prvky Qbiss One B jsou vyrobeny v souladu s požadavky projektu a jejich řezání tak není obvykle vůbec nutné. Je-li ovšem řezání nezbytné, musí se použít pouze nůžky na plech či řezačky, které nepřehřejí obarvenou stranu oplechování fasádního prvku (viz obr. 6.). Doporučuje se například použít cirkulární pilu. Obr. 6.0: Řezání fasádních prvků je možné pouze pomocí nůžek na plech či jiných vhodných řezacích nástrojů Doporučené použití Zakázané použití POZNÁMKA: - označování fasádních prvků nehtem či jinými ostrými předměty, které by mohly poškodit ochranný nátěr, je zakázáno - použijete-li rozbrušovací pilu či svařovací zařízení, poškodíte ochranu proti korozi - drobné částečky oplechování, které vzniknou při řezání či vrtání MUSÍ BÝT okamžitě odstraněny z povrchů fasádních prvků (nejpozději před ukončením denních prací) - kovové částečky vystavené vlhkosti totiž způsobují korozi Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

25 6.. Správná orientace fasádních prvků Qbiss One B SPRÁVNÁ ORIENTACE fasádních prvků je nutná pro zamezení vniknutí vlhkosti a vody do fasádního systému (minerální vata za příčnou spárou musí vždy směřovat vzhůru). Obr. 6.: SPRÁVNÁ ORIENTACE fasádních prvků Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

26 6. Instalace fasádních prvků Qbiss One B POZNÁMKA: - Před připevněním prvního fasádního prvku Qbiss One B je nutné provést kontrolu geometrie podkladové nosné konstrukce/ stavby. - Nosný prvek konce panelu musí být položen horizontálně, jinak nebude možné zaručit jednotnost horizontálních a vertikálních spár fasádního systému Qbiss One B. - Horizontální rovnost nosné konstrukce musí být ověřena pomocí vhodného měřícího vybavení/ zařízení. - Toto zařízení musí být použito i ke kontrole, zda jsou panely položeny horizontálně. 6.. Připevnění fasádního prvku Qbiss One B k hlavnímu nosnému sloupku Obr. 6.: Nosná část pro zakončení fasádních prvků Qbiss One B Povolená odchylka zarovnání základové nosné části u zakončení fasády musí splnit dvě základní podmínky (A a B - viz kapitola 6.): A. Povolená odchylka po celé délce jednotlivých fasádních prvků je max. +- 0, mm; B. Absolutní odchylka celé fasády budovy je +- mm. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

27 a) Zahájení montáže: - v rohu vnějším vertikálním rohovým zakončovacím dílem stavebnicového fasádního systému Qbiss One B (viz obr. 6.) nebo - na rovině fasády Obr. 6.: Vertikální rohový díl fasádního systému Qbiss One B Obr. 6.: Fasáda - fasádní prvek Qbiss One B Nosná konstrukce/ stavba. Podkladová konstrukce. Nosný prvek pro zakončení fasádního prvku Qbiss One B. Okapnice fasádního prvku. Montážní šroub - instalace skrz vnitřní oplechování 6. Vertikální rohový prvek fasádového systému Qbiss OneB 7. Těsnící páska mezi stavbou a fasádním prvkem 8. Profil pro spáru 9. Fasádní prvek Qbiss One B Obr. 6.a: Vhodné umístění profilu pro spáru Postup montáže - obr. 6.:. Přinýtování okapnice fasádního prvku k nosné části zakončení fasádního prvku. Tato nosná část musí být v rovině s nosnou konstrukcí/ stavbou.. Zajištění fasádního prvku v dolní části jeho umístěním na okapnici.. Umístění rohového fasádního prvku na okapnici nebo na nosnou část pro zakončení fasádního prvku Qbiss One B.. Vložení profilu do příčné (horizontální) spáry (obr. 6.a).. Připevnění rohového fasádního prvku prvku Qbiss One B na obou stranách pomocí šroubu (skrz vnitřní oplechování a profil pro připevnění k vertikální stavbě/ nosné konstrukci). Postup montáže - obr. 6.:. Přinýtování okapnice fasádního prvku k nosné části zakončení fasádního prvku. Tato nosná část musí být v rovině s nosnou konstrukcí/ stavbou.. Zajištění fasádního prvku v dolní části jeho umístěním na okapnici.. Umístění rohového fasádního prvku na okapnici nebo na nosnou část pro zakončení fasádního prvku Qbiss One B.. Vložení profilu do příčné (horizontální) spáry (obr. 6.a).. Připevnění rohového fasádního prvku prvku Qbiss One B na obou stranách pomocí šroubu (skrz vnitřní oplechování a profil pro připevnění k vertikální stavbě/ nosné konstrukci). Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

28 b) Pokračování s montáží ve směru pokládání fasádních prvků Obr. 6.: Připevnění fasádního prvku Qbiss One B k hlavnímu (nosnému) sloupku 6 7 Natlačení rohového fasádního prvku k řadovému fasádnímu prvku 6. Nosný prvek pro zakončení fasádního prvku. Okapnice fasádního prvku. Spojovací šroub - instalace skrz vnitřní oplechování. Vertikální rohový fasádní prvek Qbiss One B. Fasádní prvek Qbiss One B 6. Těsnící páska mezi stavbou (nosnou konstrukcí) a fasádním prvkem 7. Profil pro spáru Postup montáže:. Položení fasádního prvku Qbiss One B na okapnici/ nosný prvek fasádního prvku Qbiss One B.. Přitlačení fasádního prvku k rohovému fasádnímu prvku.. Vložení montážního kříže do spáry mezi fasádními prvky Qbiss One B pro zajištění správné polohy.. Připevnění fasádního prvku Qbiss One B na obou stranách pomocí šroubu skrz vnitřní oplechování a spojovací profil do vertikální stavby/ nosné konstrukce. POZNÁMKA: Počet šroubů je předepsán v projektové dokumentace a vychází ze statických výpočtů. Je-li počet šroubů neznámý, musí odpovídat počtu otvorů ve spojovacích profilech. Obvykle se používají šrouby/ spáru (spoj). 6 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

29 Doporučení pro použití montážního kříže V průběhu instalace vložte vystřeďovací (montážní) kříž (viz obr. 6.6) do spáry - díky tomu bude umístění panelu vždy snadné a přesné. Po instalaci sousedních panelů je ovšem nutné montážní kříž vždy vyjmout. Před vložením montážního kříže zkontrolujte čistotu povrchu - nesmíte nijak poškodit oplechování. Před montáží jednotlivých fasádních prvků Qbiss One B odstraňte ochrannou fólii z oplechování (podélný a příčný spoj). Obr. 6.6: Montážní kříž Upravení vodorovné spáry (spoje) vůči nerovné stavbě či nosné konstrukci Během instalace je možné nepřesnosti (nesprávné vzdálenosti) mezi nosným a fasádními prvky kompenzovat šířkou spáry. Nominální šířka vodorovné spáry je mm. Povolená ochylka je + mm - mm (viz obr. 6.7). Obr. 6.7: Povolené tolerance vodorovné spáry - + Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0 7

30 6.. Pokračování montáže fasádních prvků Qbiss One B Montáž pokračuje v předepsaném směru (zleva doprava) s použitím montážních křížů a při pravidelném kontrolování horizontální/ vertikální roviny již namontovaných fasádních prvků Qbiss One B. Při pokračování v montáži další řadou se uplatní stejný princip instalace fasádních prvků Qbiss One B, jako v případě řady první. Postup montáže:. Vložte folii s lepidlem do spáry na spoj elementů Qbiss One B.. Umístění fasádního prvku Qbiss One B na spodní fasádní prvek Qbiss One B, čímž dojde k vytvoření vodorovné spáry.. Vložení instalačního kříže do spoje (spáry) mezi třemi fasádními prvky Qbiss One B pro snadné vymezení polohy.. Vložení profilu na příčnou (horizontální) spáru a aplikace těsnící pásky na fasádní prvek.. Připevnění rohového fasádního prvku Qbiss One B pomocí šroubu skrz vnitřní oplechování. 6. Připevnění fasádního prvku Qbiss One B montážními šrouby skrz spojovací profil do horizontální stavby/ nosné konstrukce. 7. Natlačení dalšího fasádního prvku ke spáře již nainstalovaného fasádního prvku Qbiss One B a jeho připevnění v horní části pomocí šroubu skrz vnitřní oplechování. 8. Kroky se (počínaje krokem ) opakují pro každý nový fasádní prvek Qbiss One B. Obr. 6.8: Složení stavebnicového fasádního systému Krok Krok 7 6. Spodní fasádní prvek Qbiss One B. Horní fasádní prvek Qbiss One B. Svislý spoj (spára). Vodorovný spoj (spára). Profil 6. Plechový profil 7. Spojovací šroub - skrz spojovací profily do stavby/ nosné konstrukce POZNÁMKA: Správná poloha sousedních fasádních prvků znamená, že: - délka podélné spáry je mm - +0, - délka příčné spáry je mm horizontální rovina je v rozmezí + 0, mm 8 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

31 6.. Montáž okenních a dveřních rámů a ostatních otvorů během instalace fasádních prvků Qbiss One B Možné druhy okenních a dveřních rámů a ostatních otvorů, které jsou instalovány souběžně s fasádními prvky systému Qbiss One B (pozdější instalace není možná): Typ - odpovídá rozměrům fasádního prvku Typ. - viditelná spára (spoj) Typ - neodpovídá rozměrům fasádního prvku Typ. - zakryté hrany Postup montáže je popsán v kapitole věnované montáži okenních a dveřních rámů i jiných otvorů. 6.. Vnitřní zakončení rohu Obr. 6.9a: Vnitřní část rohu 7 6 Obr. 6.9b: Utěsnění zakončení příčné spáry Rohový profil ve tvaru L (HOP). Těsnící páska. Tepelná izolace. Rohové oplechování. Slepý nýt 6. Spojovací šroub 7. Vnitřní lemování rohu 8. Vodorovný spoj (spára) (vodorovné těsnění + dekorativní profil) 9. Čtvercové těsnění 0. Svislý spoj (spára). Fasádní prvek. Fasádní prvek. Plechový profil Postup montáže:. Připevnění fasádního prvku Qbiss One B pomocí montážního šroubu (pozice 6).. Připevnění profilu HOP (tvar L) šroubem do stavby/ nosné konstrukce - slouží k montáži kolmo orientovaného fasádního prvku.. Aplikace těsnící pásky na vnitřní lemování rohu.. Vložení minerální vaty do kontaktu mezi oběma fasádními prvky.. Instalace kolmo orientovaného fasádního prvku vůči již namontovanému fasádnímu prvku. 6. Přišroubování fasádního prvku k profilu HOP (tvar L) dle statických výpočtů. 7. Vyplnění podélné spáry minerální vatou (tepelná izolace). 8. Aplikace těsnícího tmelu do příčné spáry v místě, kde bude vloženo čtvercové těsnění. 9. Vložení čtvercového těsnění do vodorovné spáry pro zamezení vniknutí vody do fasádního systému. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0 9

32 6.. Vnější rohové fasádní prvky Qbiss One B a) Vnější zakončení rohu fasádního systému Qbiss One B včetně fasádního prvku Obr. 6.0: Ostrý vertikální rohový fasádní prvek Qbiss One B - po připevnění 6 7. Fasádní prvek Qbiss One B. Fasádní prvek Qbiss One B. Vertikální rohový fasádní prvek Qbiss One B. Montážní šroub - instalace skrz vnitřní oplechování. Těsnící páska mezi stavbou a fasádním prvkem 6. Profil do spáry 7. Svislá spára b) Vnější zakončení rohu fasádního systému Qbiss One B pomocí kontinuálně oplechovaného rohového prvku Obr. 6.: Ostrý vertikální rohový fasádní prvek Qbiss One B - ZAKONČENÍ 6. Fasádní prvek Qbiss One B. Fasádní prvek Qbiss One B. Rohový prvek s tepelnou izolací. Spojovací šroub. Slepý nýt 6. Těsnící páska mezi stavbou a fasádním prvkem 0 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

33 Rozšíření rohového zakončení modulárního fasádního systému Qbiss One B kontinuálně oplechovaným rohovým prvkem. Obr. 6.a: Rozšíření rohového zakončení a utěsnění Fasádní prvek Qbiss One B. Rohový prvek s tepelnou izolací. Těsnící páska. Tepelná izolace. Spojovací šroub - montáž skrz vnitřní oplechování 6. Spojovací šroub - montáž skrz fasádní prvek 7. Profil 8. Profil do spáry Obr. 6.b: Utěsnění vodorovné spáry v oblasti zakončení. Fasádní prvek. Vodorovná spára (vodorovné těsnění + dekorativní profil). Čtvercové těsnění + těsnící tmel. Profil Postup montáže:. Zakončení vodorovné spáry dle kroků popsaných v kapitole 6.. a na obrázku 6.9b.. Aplikace těsnící pásky na místo, kam bude připevněn rohový fasádní prvek.. Vyplnění vnitřní části kovového rohového profilu izolační minerální vatou (tepelná izolace).. Vložení fasádního prvku do rohu (mezi dva fasádní prvky Qbiss One B).. Připevnění rohového fasádního prvku pomocí šroubů skrz podélnou spáru fasádního prvku k vertikální stavbě/ nosné konstrukci. POZNÁMKA: Minerální vata se musí vložit do lišty (profilu) ještě před montáží rohového prvku. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

34 6..6 Dilatace Dilatace má následující účel:. Pro kompenzaci napínání/ komprese fasády na ploše 0 m se doporučuje instalovat dilataci každých 0 m, čímž se docílí kompenzace napínání a komprese budovy v rámci podélné osy fasády.. Kompenzace tolerancí při instalaci fasády v rozích, kde se sbíhají dvě stěny fasády do jednoho bodu. Obr. 6. Ukázka instalace dilatačního prvku pro kompenzaci při instalaci fasády v rozích Těsnící páska. Vnitřní obruba dilatace. Tepelná izolace. Fólie EPDM. Spojovací profil - vnitřní 6. Spojovací profil - vnější 7. Vnější oplechování dilatace 8. Vnější oplechování dilatace 9. Fasádní prvek Qbiss One B 0. Slepý nýt Postup montáže:. Aplikace těsnící pásky na dilatační profil - vnitřní část.. Přiložení oplechování dilatace -v nitřního ke stavbě/ nosné konstrukci.. Umístění fólie EPDM na svislou spáru fasádního prvku.. Instalace spojovacího profilu - vnitřního vůči svislé spáře fasádního prvku.. Instalace spojovacího profilu - vnějšího vůči svislé spáře fasádního prvku. 6. Vyplnění prostoru mezi dvěma fasádními prvky tepelnou izolací. 7. Umístění fólie EPDM na svislou spáru přilehlého fasádního prvku. 8. Instalace oplechování dilatace - vnějšího a oplechování dilatace - vnějšího. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

35 6.6 Instalace oken a ostatních otvorů 6.6. Typ.: Viditelný spoj (spára) - okno má stejnou šířku a délku jako fasádní prvek Kombinace: A - Hliníkový rám (falešný rám) ZAPUŠTĚNÁ VERZE MOŽNÁ Okenní rám je určen pro instalaci do čtyř spár fasádního systému Qbiss One B. Rám je zapuštěn tak, aby byl zarovnán s povrchem fasádních prvků systému Qbiss One B z vnější části a lze jej vložit i později - tedy poté, co již byly fasádní prvky systému Qbiss One B nainstalovány. Obr. 6. Okenní rám ve spáře, zarovnaný s povrchem fasádních prvků Qbiss One B C JE NUTNÉ je zajistit současnou montáž okna i fasádních prvků A B. Fasádní prvek Qbiss One B. Okenní rám. Svislý spoj (spára). Vodorovný spoj (spára) Obr. 6. Řez A Oplechování (profil). Vodotěsná membrána. Izolační pěna. Kruhové PE těsnění. Vodorovná spára (vodorovné těsnění + dekorativní profil) 6. Nosná konstrukce s nosným profilem pro okenní otvor 7. Okenní rám 8. Fasádní prvek Qbiss One B 9. Svislý spoj (pero-drážka) Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

36 Obr. 6.6 Řez B. Tepelná izolace. Svislý spára - drážka. Těsnící páska Obr. 6.7 Řez C Tepelná izolace. Oplechování. Izolační pěna. Kruhové PE těsnění. Vodorovná spára (vodorovné těsnění + dekorativní profil) 6. Nosná konstrukce s nosným profilem pro okenní otvor 7. Okenní rám 8. Fasádní prvek Qbiss One B Postup montáže:. Přiložení a připevnění dolního a bočního fasádního prvku s oplechováním (vodorovná spára).. Vyplnění volného prostoru tepelnou izolací (bod tavení nad 000 C) - mezi nosným profilem okenního otvoru a fasádními prvky Qbiss One B (po celém obvodu).. Přilepení vodotěsné membrány k dolnímu nosnému profilu a do vodorovné spáry fasádního prvku Qbiss One B a svislé spáry obou sousedních fasádních prvků Qbiss One B.. Aplikace těsnící pásky na vodotěsnou membránu a na nosný profil okenního otvoru.. Aplikace izolační pěny (po celém obvodu). 6. Vložení okenního rámu. 7. Připevnění okenního rámu ( šrouby/ m) do příčné spáry fasádního prvku Qbiss One B (počet šroubů je určen statickým výpočtem pro fasádní prvky Qbiss One B). 8. Vložení kruhového PE těsnění do spáry mezi okenním profilem a nosnou částí okenního otvoru (po celém obvodu). 9. Utěsnění příčné spáry se provádí dle směru montáže - viz kapitola 6.8 Utěsnění příčné spáry. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

37 6.6. Typ.: Se zakrytými hranami - okno je ŠIRŠÍ/ UŽŠÍ než fasádní prvek Qbiss One B Kombinace: A - Hliníkový rám (falešný) ZAPUŠTĚNÁ VERZE MOŽNÁ Obr. 6.8 Okenní rám instalovaný nad úroveň povrchu fasádních prvků Qbiss One B B DETAIL B: V MÍSTĚ VÝŘEZU JE NUTNÉ APLIKOVAT TĚSNÍCÍ TMEL DO DRÁŽKY SVISLÉ SPÁRY JEŠTĚ PŘED INSTALACÍ DALŠÍHO FASÁDNÍHO PRVKU. A C. Fasádní prvek Qbiss One B. Okenní rám. Svislý spoj (spára). Vodorovný spoj (spára) Obr. 6.9: Řez A Fasádní prvek Qbiss One B. Kruhové PE těsnění. Kotvící šroub. Izolační pěna. Nosný profil pro okenní otvor 6. Vodotěsná membrána 7. Tepelná izolace 8. Okenní rám 9. Těsnící páska Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

38 Obr. 6.0: Řez B. Fasádní prvek Qbiss One B. Čtvercové těsnění EPDM + těsnící tmel. Svislá spára. Okenní rám Aplikace těsnícího tmelu do drážky svislé spáry - před instalací dalšího fasádního prvku Slika 6.: Řez C. Fasádní prvek Qbiss One B. Těsnění EDPM + těsnící tmel. Svislá spára. Okenní rám Postup montáže:. Připevnění fasádních prvků Qbiss One B pomocí kotvících šroubů na hranách výřezu (obr. 6.9: řez A - pozice ).. Utěsnění zakončení svislé spáry s okenním profilem vložením čtvercového těsnění a zatmelením kolem těsnění (obr. 6.0: řez B - pozice 8).. Utěsnění zakončení svislé spáry s okenním profilem vložením čtvercového těsnění a zatmelením kolem těsnění (obr. 6.: řez C - pozice 8).. Vyplnění volného prostoru tepelnou izolací (bod tavení nad 000 C) - mezi nosným profilem okenního otvoru a fasádními prvky Qbiss One B (po celém obvodu).. Přilepení vodotěsné membrány k dolnímu nosnému profilu fasádního prvku Qbiss One B a na obě strany nosného profilu a fasádním prvkům Qbiss One B. 6. Aplikace těsnící pásky na vodotěsnou membránu a na nosný profil okenního otvoru (zbývající část obvodu). 7. Aplikace izolační pěny (po celém obvodu). 8. Vložení okenního rámu. 9. Připevnění okenního rámu k nosnému profilu okenního otvoru ( šrouby/ m). 0. Instalace kruhového PE těsnění do spáry mezi okenním profilem a nosným prvkem okenního otvoru (po celém obvodu). POZNÁMKA: - Utěsnění/ uzavření vodorovných spár mezi fasádními prvky a okenním rámem se provádí postupně, ještě před instalací okenního rámu. - Všechny otvory/ kontaktní body musí být utěsněny pomocí vhodného tmelu. - Pro všechny okenní otvory ve fasádních prvcích Qbiss One B musí být vypracován statický výpočet nebo prověřeny omezení pracovníky Trimo Technical Services (tech.info@trimo.si). 6 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

39 6.6. Typ.6: Se zakrytou spárou a hranami Kombinace: A - Hliníkový rám (falešný) ZAPUŠTĚNÁ VERZE MOŽNÁ Obr. 6. Okenní rám se zakrytými hranami a horní a boční stranou ve spáře A B JE NUTNÉ je zajistit současnou montáž okna i fasádních prvků. Fasádní prvek Qbiss One B. Okenní rám. Nosná konstrukce (ocel). Svislý spoj. Vodorovný spoj Obr. 6.a: Řez A - montáž oplechování. Fasádní prvek Qbiss One B. Podkladová konstrukce s nosným profilem. Tepelná izolace. Lemování spáry (levé). Svislá spára Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0 7

40 Obr. 6.b: Řez A - instalace okenního rámu. Fasádní prvek Qbiss One B. Podkladová konstrukce s nosným profilem. Okenní rám. Lemování spáry (levé). Svislá spára Obr. 6.a: Řez B - montáž oplechování. Fasádní prvek Qbiss One B. Podkladová konstrukce s nosným profilem. Tepelná izolace. Lemování spáry (levé). Svislá spára 8 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

41 Obr. 6.b: Řez B - montáž okenního rámu. Fasádní prvek Qbiss One B. Podkladová konstrukce s nosným profilem. Okenní rám. Lemování spáry (pravé). Svislá spára Postup montáže:. Zakončení spáry (řez A a řez B) vložením oplechování (levé a pravé oplechování spáry) do/ na podélné spáry.. Vyplnění volného prostoru tepelnou izolací (bod tavení nad 000 C) - mezi nosným profilem okenního otvoru a fasádními prvky Qbiss One B (po celém obvodu).. Přilepení vodotěsné membrány k dolnímu nosnému profilu fasádního prvku Qbiss One B a vnějšímu oplechování fasádního prvku Qbiss One B s přesahem cm na obě strany fasádních prvků Qbiss One B.. Aplikace těsnící pásky na vodotěsnou membránu a na nosný profil okenního otvoru (zbývající část obvodu).. Aplikace izolační pěny (po celém obvodu). 6. Vložení okenního rámu. 7. Připevnění okenního rámu k nosnému profilu okenního otvoru ( šrouby/ m). 8. Instalace kruhového PE těsnění do spáry mezi okenním profilem a nosným prvkem okenního otvoru (po celém obvodu). POZNÁMKA: - Utěsnění/ uzavření příčných spár mezi fasádními prvky a okenním rámem se provádí postupně, ještě před instalací okenního rámu. - Pro všechny okenní otvory ve fasádních prvcích Qbiss One B musí být vypracován statický výpočet nebo prověřeny omezení pracovníky Trimo Technical Services (tech.info@trimo.si) Typ.7: Se zakrytím horní spáry a ostatních hran Tento okenní rám se instaluje do drážky podélné spáry na jedné straně a na hrany fasádního systému na ostatních stranách. Vyčnívá z vnější roviny fasády. Pro postup montáže, prosím, přejděte na části 6.6. a NELZE jej nainstalovat později - musí se tedy instalovat souběžně s fasádními prvky Typ.8: Se zakrytou dolní spárou a ostatními hranami Tento okenní rám se instaluje na pero podélné spáry na jedné straně a na horní část hran fasádního systému na ostatních stranách. Vyčnívá z vnější roviny fasády. Pro postup montáže, prosím, přejděte na části 6.6. a NELZE jej nainstalovat později - musí se tedy instalovat souběžně s fasádními prvky. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0 9

42 6.7 Atika s podkladovou konstrukcí/ stavbou Postup montáže:. Instalace nosného prvku atiky k podkladové konstrukci pomocí šroubů skrz vnitřní oplechování. Přilepení vodotěsné membrány na fasádní prvek a podkladovou konstrukci. Připevnění fasádního prvku k nosné konstrukci. Připevnění nosné části atikové krytky šrouby do podkladové konstrukce. Připevnění atikové krytky na nosný prvek atikové krytky pomocí šroubu Obr. 6.: Atika s podkladovou konstrukcí Fasádní prvek Qbiss One B. Nosná konstrukce (ocel). Šroub pro připevnění prvku. Nosný prvek parapetu. Kotvící šroub 6. Krytka atiky 7. Hydroizolace 8. Lepidlo POZNÁMKA: Pro připevnění fasádních prvků v horní části atiky je nutný statický výpočet. 0 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

43 6.8 Utěsnění vodorovných spár POZNÁMKA: Vodorovná spára musí být utěsněna, aby se zabránilo vniknutí dešťové vody či vlhkosti z ovzduší do spáry a vnitřní části fasádního systému Qbiss One B. Předpokladem pro řádné utěsnění vodorovných spár je jejich provedení v souladu s požadavky uvedenými v kapitole 6... Započetí a ukončení těsnění: v rozích budovy (rohový fasádní prvek či kontinuálně oplechovaný rohový fasádní prvek). Může dojít i k přerušení (např. otvory). Mezi otvory patří okna, dveře, prostupy pro technologie a média, atd. Kontaktní body se obvykle utěsní pomocí okenních, dveřních a dalších prvků, které již mají integrované těsnící profily. U některých míst se vyžaduje dodatečné utěsnění. Pro utěsnění takových míst se využívají doplňkové těsnící prvky a hmoty (tmely), dle účelu a případu Utěsnění rohu fasády v místě otvorů: a) Utěsnění rohu budovy pomocí rohového fasádního prvku Pro pokyny viz kapitola 6.. Vnější vertikální rohové fasádní prvky Qbiss One B, obr. 6.a. b) Utěsnění vodorovné spáry v otvorech Postup montáže:. Před vložením vodorovného těsnění na hranu otvoru je nutné aplikovat těsnící tmel pro zamezení vniknutí vody či vlhkosti do fasády.. Vložení vodorovného těsnění s dekorativním profilem do vodorovné spáry - viz kroky v kapitole 6.8. Zakončení utěsnění vodorovné spáry.. Aplikace těsnícího tmelu na kontaktní místo čtvercového těsnění a dekorativního profilu.. Vložení čtvercového těsnění (pozice ) do vodorovné spáry v místě kontaktu s okenním profilem (pozice 6).. Zakončení otvoru příslušným prvkem (okenní rám, oplechování, atd.). Obr. 6.6: Utěsnění vodorovné spáry v otvoru 6 7 Aplikace těsnící hmoty (tmelu) kolem vodorovného těsnění Aplikace těsnící hmoty (tmelu) kolem čtvercového těsnění. Fasádní prvek Qbiss One B. Vodorovná spára (vodorovné těsnění + dekorativní profil). Čtvercové těsnění EPDM + těsnící tmel. Vodotěsná membrána. Montážní šroub 6. Těsnění (integrované do okenního profilu) 7. Okenní profil (otvor) Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

44 c) Utěsnění vodorovné spáry v místech otvorů či v zakončení rohů kde je vodorovná spára v úhlu Obr. 6.7: Utěsnění vodorovné spáry v otvorech A C A B A A B A A A A Detail provedení A: Obr. 6.8a: Detail provedení A: složení Fasádní prvek Qbiss One B. Vodorovná spára. Vodorovná spára + dekorativní profil. Vodorovná spára (příčné těsnění + dekorativní profil). Dvojité čtvercové těsnění EPDM 6. Těsnící tmel 7. Okenní profil/ oplechování Postup montáže:. Aplikace těsnícího tmelu na konec/ hranu vodorovné spáry (pozice 6) kde bude nainstalováno dvojité čtvercové těsnění (pozice ).. Vložení dvojitého čtvercového těsnění (pozice ) do vodorovné spáry a zakončení těsnícím tmelem pro snadnější odvod vody (viz obr. 6.8b: Detail provedení A - řez).. Vložení vodorovného těsnění s dekorativním profilem do vodorovné spáry - všechny kroky z kapitoly 6.8. Zakončení utěsnění vodorovné spáry, asi -0 mm od dvojitého čtvercového těsnění pro umožnění odtoku eventuelní vody (viz obr. 6.8b: Detail provedení A - řez).. Zakončení/ zakrytí hrany prvku (okenní rám, oplechování, kontinuální rohový díl, atd.) Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

45 Obr. 6.8b: Detail provedení A - řez 0 mm 6 6. Fasádní prvek Qbiss One B. Příčná spára. Příčná spára + dekorativní profil. Dvojité čtvercové těsnění EPDM. Těsnící hmota (tmel) 6. Okenní profil/ oplechování Detail provedení B: Provádí se dle pokynů uvedených v této kapitole pod písmenem b) (Utěsnění vodorovné spáry v místech otvorů) dle obr Detail provedení C: Utěsnění svislé spáry nad otvorem. Provedení tohoto detailu je shodné s postupem dle kapitoly 6.9 (Utěsnění svislé spáry) - viz obr. 6.. Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

46 6.8. Zakončení utěsnění vodorovné spáry POZNÁMKA: Vodorovná spára musí být utěsněna, aby se zabránilo vniknutí dešťové vody či vlhkosti ze vzduchu do spáry a tak i do fasádního systému Qbiss One B. Utěsnění vodorovné spáry se zajistí vložením těsnění vodorovné spáry spolu s dekorativním T-profilem (obr. 6.9). Tyto prvky mají následující funkce: - těsnění vodorovné spáry slouží jako ochrana před vniknutím vzduchu/ vlhkosti do vodorovné spáry - dekorativní T-profil se snadno instaluje a plní estetickou funkci Předpokladem pro řádné utěsnění vodorovných spár je jejich provedení v souladu s požadavky uvedenými v kapitole 6... Postup montáže:. DOKONČENY JSOU VŠECHNY KROKY z kapitoly Aplikace lubrikantu (mýdlová voda) do vodorovné spáry tak, jak vidíte na obr Účelem tohoto lubrikantu je snížit tření a usnadnit vložení těsnění vodorovné spáry.. Sestavení těsnění vodorovné spáry a dekorativního T-profilu se musí provést ještě před jejich vložením do vodorovné spáry. Oblast kontaktu mezi T-profilem a těsněním EPDM musí být provedena dle kapitoly Vložení obou prvků do vodorovné spáry (začíná se od posledního horního fasádního prvku Qbiss One B).. Postupné zatlačování obou prvků do vodorovné spáry (pomocí dřevěného kvádru a kladiva): - postupné zatlačení obou prvků do vodorovné spáry shora dolů - vytvoří se příčná/ vertikální spára o hloubce mm a šířce mm - pro vizuální kontrolu hloubky zatlačení do spáry můžete použít rovinu dekorativní lišty v horizontální spáře - i ta je standardně v hloubce mm Průměrná hloubka spáry je mm -0, + (, mm - mm). Obr. 6.9: Utěsnění vodorovné spáry. Fasádní prvek Qbiss One B. Oplechování - profil. Vodorovná spára. Lubrikant (mýdlová voda). Vodorovná spára + dekorativní profil Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

47 Obr. 6.0: Aplikace lubrikantu (mýdlové vody) do vodorovné spáry Obr. 6.: Aplikace lubrikantu (mýdlové vody) na sestavu těsnění vodorovné spáry a dekorativního T-profilu POZNÁMKA: Účelem použití lubrikantu (mýdlové vody) je snížit tření a usnadnit vložení pryžového těsnícího profilu. Obr. 6.: Vložení sestavených profilů do vodorovné spáry pomocí dřevěného kvádru a kladiva. Fasádní prvek Qbiss One B. Vodorovná spára. Vodorovná spára + dekorativní profil. Dřevěný kvádr. Kladivo Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

48 6.8. Nastavení délky těsnění vodorovné spáry Prodloužení se provádí v případě, že délka těsnění vodorovné spáry je nedostačující ke kompletnímu utěsnění vodorovné spáry. V takovém případě se provádí následující nastavení délky:. Seříznutí horní hrany vodorovného těsnění v úhlu. Seříznutí dolní hrany vodorovného těsnění v úhlu. Sestavení obou těsnění k sobě pod úhlem. Aplikace těsnícího tmelu na místo spojení. Obr. 6.: Prodloužení pryžového těsnícího profilu na požadovanou délku Seříznutí vodorovného těsnění v úhlu Těsnící tmel. Vodorovné těsnění. Dekorativní T-profil POZNÁMKA: - Prodloužení těsnění a dekorativního T-profilu se NESMÍ provádět ve stejném místě. - Minimální vzdálenost mezi oběma body prodloužení je 00 mm Nastavení délky dekorativního T-profilu Standardní délka dekorativních T-profilů je metry. Prodloužení se provádí pomocí dilatační drážky o šířce 0 mm, což znamená, že profily nejsou v kontaktu (zabrání se tak vnitřnímu pnutí a případným ztrátám profilů v důsledku tepelného roztažnosti hliníku). Profily se řežou na konkrétní délku již ve výrobních závodech (na základě požadavků individuálních projektů a podrobností montáže). Obr. 6.: Prodloužení dekorativního T-profilu Dilatační drážka 0 mm. Vodorovné těsnění. Dekorativní T-profil POZNÁMKA: Prodloužení se provádí pomocí dilatační drážky o šířce 0 mm. 6 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

49 6.9 Utěsnění svislých spár 6.9. Utěsnění svislé spáry v otvoru - platí pro aplikaci nad a pod otvorem Postup montáže: Před započetím montáž fasádních prvků je nutné aplikovat do místa výřezu (drážka podélného spáru) těsnící tmel.. Pro pokyny ohledně provedení všech kroků utěsnění a zakončení otvorů viz kapitola 6.6., Typ.: Se zakrytými hranami - okno je menší/ větší než šířka fasádního prvku Qbiss One B.. Aplikace těsnícího tmelu do svislé spáry v místě, kam se vloží čtvercové těsnění.. Vložení čtvercového těsnění do svislé spáry.. Pro pokyny ohledně instalace okenního rámu či jiného otvoru viz kapitoly 6.6 a 6.8. Obr. 6.: Utěsnění svislé spáry nad otvorem Aplikace těsnícího tmelu do drážky svislé spáry - před instalací dalšího fasádního prvku. Fasádní prvek Qbiss One B. Okenní rám. Čtvercové těsnění EPDM + těsnící tmel. Svislá spára Obr. 6.a: Utěsnění zakončení svislé spáry Ohnutý dekorativní profil na fasádním prvku Těsnící tmel aplikovaný kolem čtvercového těsnění.. Čtvercové těsnění EPDM + těsnící tmel. Svislá spára Obr. 6.6: Utěsnění svislé spáry pod otvorem. Fasádní prvek Qbiss One B. Okenní rám. Čtvercové těsnění EDPM + těsnící tmel. Svislá spára Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0 7

50 6.9. Zakončení těsnění u hlavního nosného sloupku Odvodnění svislého (vertikálního) spoje je zajištěno svedením vody podél vertikální linie k zakončení provedenému vodorovným těsněním ve vodorovné spáře a dekorativním profilem (obvykle na hlavním nosném sloupku). Postup montáže:. VŠECHNY KROKY DLE KAPITOLY 6.. Připevnění fasádního prvku Qbiss One B k hlavnímu nosnému sloupku BYLY DOKONČENY.. Vložení vodorovného těsnění a dekorativního profilu do vodorovné spáry mezi okapnici fasádního prvku a fasádní prvek. Qbiss One B. Obr. 6.7: Připevnění fasádního prvku k hlavnímu nosnému sloupku. Nosná část fasádního prvku. Okapnice fasádního prvku. Vodorovné těsnění + dekorativní profil. Vodorovná spára 8 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

51 7.0 Nástroje a příslušenství nutné k montáži K řádnému provedení montáže dle montážních pokynů jsou nutné níže uvedené nástroje a vybavení. Připravte vše, prosím, ještě před zahájením montáže:. Vodováha (pro měření horizontální rovnosti nosné konstrukce a fasádních prvků Qbiss One B ještě před jejich montáží).. Olovnice či jiné zařízení pro určení vertikální rovnosti nosné konstrukce a fasádních prvků Qbiss One B. Vrtačka (pro vyvrtání otvorů pro šrouby). Vrtáky (pro vyvrtání otvorů pro šrouby). Šroubováky/ příslušenství (pro utahování šroubů) 6. Řezací nástroje (nůžky na plech, kotoučová pila, lupénková pila, atd.) 7. Kladivo (pro vložení vodorovného těsnění a dekorativního T-profilu do vodorovné spáry) Instalační balíček 8. Montážní kříž (pro zajištění správného polohování jednotlivých prvků - mezer mezi prvky) 9. Nádobu s roztokem vody a mýdla (pro správné vložení vodorovného těsnění) 0. Dřevěný hranol (pro vložení vodorovného těsnění a dekorativního T-profilu do vodorovné spáry). Stručné pokyny pro instalaci 8.0 Referenční dokumenty Následující referenční dokumenty obsahují kompletní přehled a informace o stavebnicovém fasádním systému Qbiss One B:. Technické pokyny. Typové detaily Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0 9

52 9.0 Dotazník - kroky pro kontrolu montáže Následující kroky slouží ke kontrole, zda byla montáž provedena dle pokynů a řádně a lze tedy očekávat odpovídající kvalitu práce. Kontrolní dotazník Správně / Nesprávně. Nosná konstrukce splňuje požadované tolerance (horizontální rovnost, vertikální rovnost, rozměry, atd.) Ano Ne. Nosné prvky fasády (vertikální a horizontální) byly nainstalovány dle projektové dokumentace, plánů a rozměrů Ano Ne. Hlavní nosný sloupek byl nainstalován, ukotven a utěsněn dle projektové dokumentace a nákresů Ano Ne. Hlavní nosný sloupek byl nainstalován, ukotven a utěsněn dle projektové dokumentace a nákresů Ano Ne. Ochranná fólie byla částečně odstraněna z fasádních prvků před jejich montáží a zcela po dokončení montáže Ano Ne 6. První řada fasádních prvků byla nainstalována horizontálně s vertikálními spárami v rámci tolerancí Ano Ne 7. Fasádní prvky byly připevněny skrz vnitřní oplechování dle projektové dokumentace a nákresů Ano Ne 8. Počet šroubů použitých pro připevnění vnějším oplechováním odpovídá projektové dokumentaci a nákresům Ano Ne 9. Šrouby pro připevnění skrz vnější oplechování jsou řádně utaženy Ano Ne 0. Těsnění vodorovné spáry a dekorativní T-profil byly vloženy do vodorovné spáry pomocí dřevěného hranolu a kladiva v souladu s projektovou dokumentací a nákresy včetně případného nastavení délky a utěsnění tmelem na začátku/ konci těsnění Ano Ne. Zakončovací rohové prvky fasády byly nainstalovány a utěsněny dle projektové dokumentace a nákresů Ano Ne. Pro řezání fasádních prvků byly používány vhodné nástroje Ano Ne. Okna, dveře a jiné otvory z hliníkových profilů byly nainstalovány, ukotveny a utěsněny dle požadavků projektové dokumentace a nákresů. Lemování (oplechování) bylo nainstalováno, ukotveno a utěsněno dle požadavků projektové dokumentace a nákresů Ano Ano Ne Ne 0 Q 0 - Pokyny k instalaci - vertikální montáž verze.6 červenec 0

53 Trimo, d. d., Prijateljeva cesta, 80 Trebnje, Slovenia t: +86 (0) f: +86 (0) e: qbiss@qbiss.eu w: Published by: Trimo, d. d., CZ / 07/0
