1 Mikron HPM 450U

2 : vše pro Vaše potřeby Pokud rádi zařizujete vše na jednom místě, je dobré vědět, že je zde jedna firma, která Vám zajistí kompletní řešení i odpovídající servis. Od prvotřídního frézování, elektroerozivních obráběcích center (EDM) a strojů pro texturování laserem až po špičkovou automatizaci, upínací systémy a softwarová řešení vše zajištěno bezkonkurenčním zákaznickým servisem a vynikající podporou naše technologie Mikron, Liechti, AgieCharmilles a System 3R Vám pomohou zvýšit Vaši konkurenční výhodu a zlepšit tak Vaši pozici na trhu. Švýcarský design a kvalita 2 Mikron HPM 450U

3 Obsah Aplikace 4 Hlavní vlastnosti 6 Automatizace 8 Špičková vřetena 9 Verze stolu 10 Zásobník nástrojů 12 Volitelné doplňky Technické údaje Mikron HPM 450U řešení pro automatizovanou výrobu Mikron HPM 450U je výkonné pětiosé řešení pro univerzální automatickou výrobu, které v sobě dokonale spojuje dynamiku a stabilitu. Kromě kompaktního základního stroje je pro systém Mikron HPM 450U k dispozici také dvojice vysoce účinných frézovacích vřeten, široká řada palet výměníků nástrojů pro přizpůsobení se potřebám zákazníka i osvědčené a vyzkoušené volitelné zásobníky palet. Tento stroj také nabízí impozantní možnosti obrábění, od prostého vrtání až po složité simultánní obráběcí procesy z pěti stran a pěti os. Díky vynikající přístupnosti a ergonomii, dobré viditelnosti průběhu frézování a uživatelsky příjemnému ovládání stroje nabízí Mikron HPM 450U jedinečnou použitelnost bez kompromisů.. 3 Mikron HPM 450U

4 Aplikace Univerzální sortiment dílů... List lodního šroubu Bronz Lodní průmysl + Simultánní pětiosé obrábění s jedinou upínací operací + Vysoká kvalita povrchu + Vysoká rychlost vřetena Kostní rašple Speciální slitina Zdravotnický průmysl + Výkonné frézování vysoce legovaných materiálů + Možnost automatizace obrobku Pouzdro ventilátoru Hliník Domácnost + Pětiosé obrábění v režimu polohování + Velký odebíraný objem + Vysoce přesné polohování + Pružná výroba Hlava válce Slitina hliníku Motoristický sport + Kompletní obrábění v jediné upínací operaci + Kombinované polohování a simultánní pětiosé obrábění + Vysoká polohová tolerance Pouzdro ventilátoru Hliník Letecký průmysl + Vysoký podíl simultánního pětiosého obrábění + Možnost automatizace obrobku 4 Mikron HPM 450U

5 Standardní verze kulatého naklápěcího stolu je ideální pro obrábění obrobků ve vícenásobných upínacích zařízeních. 5 Mikron HPM 450U

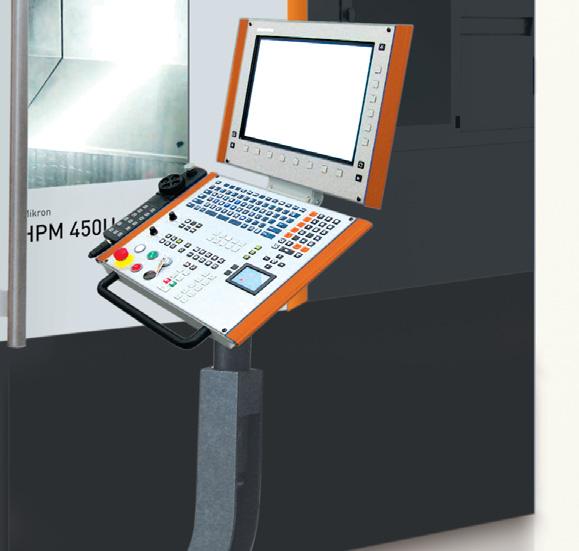

6 Hlavní vlastnosti Mikron HPM 450U se snadno přizpůsobí potřebám zákazníka Flexibilní automatizace obrobku Strmé stěny kabiny zaručují snadný skluz třísek Nakládání pomocí jeřábu Nakládání pomocí jeřábu Jedinečný přístup a výhled na obrábění a obrobek Univerzální kulatý naklápěcí stůl s nastavitelným momentem Softwarové moduly pro účinné řízení práce 6 Mikron HPM 450U Vysoce výkonná nástrojová vřetena Zásobníky s minimálními rozměry pojmou až 220 nástrojů Heidenhain itnc 530 HSCI Laserové měření nástrojů chráněné od pracovního prostoru Obráběcí centra Mikron jsou charakteristická svou výjimečnou ergonomií. Mikron HPM 450U vítězí díky neporazitelné přístupnosti bez ohledu na konkrétní konfiguraci stroje.

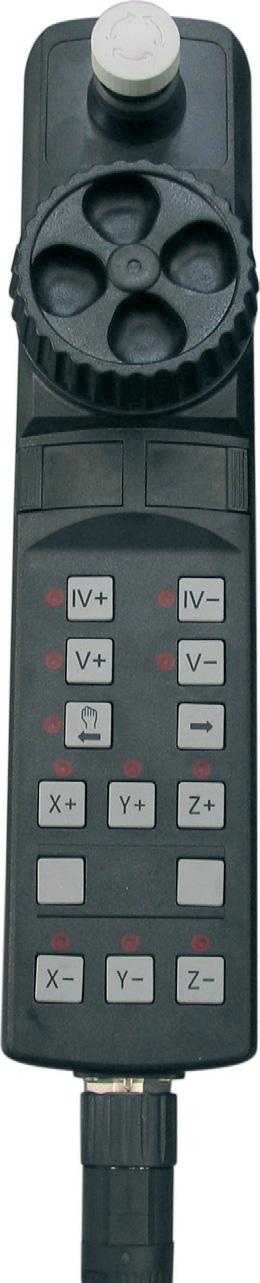

7 Ergonomie, snadný přístup, dobrá viditelnost Nadšení na pracovišti se dá koupit! Díky své přístupnosti a výhledu na obrobek dokáže Mikron HPM 450U nejlépe pomoci zaměstnancům jakékoli společnosti k tomu, aby byli ještě efektivnější. + Působivá konstrukce ergonomická ochranná skříň kabiny s velkými okny zajišťuje výborné osvětlení a optimální výhled na obráběcí proces + Promyšlený pracovní prostor zabraňuje hromadění třísek + Těžké obrobky lze snadno vložit pomocí jeřábu + Stínítka odolná proti oděru a otočné dohlížecí okno zajišťuje vždy dokonalý výhled na obráběcí proces (volitelné) Upravený odvod třísek V pracovním prostoru stroje Mikron HPM 450U se pečlivě předchází nahromadění třísek. Díky promyšleným detailům konstrukce k hromadění třísek nedochází, proudící třísky jsou spolehlivě a účinně oddělovány od chladiva a likvidovány. + Řešení pro velký objem hliníkových třísek z frézování. S lamelovým pásovým hrablovým dopravníkem a chladicí jednotkou s jemným filtrem + Řešení pro velký objem třísek z obrábění oceli se škrabkovým hrablovým dopravníkem a filtrační chladicí jednotkou Volitelné doplňky + Chlazení skrz vřeteno + Řízení teploty chladiva + Sběrač oleje Digitální řídicí systém Heidenhain Poslední generace digitálního řídicího systému Heidenhain itnc 530 HSCI a velmi přehledný ovládací panel činí ze stroje Mikron HPM 450U procesně spolehlivé a uživatelsky přívětivé obráběcí centrum: + Procesní spolehlivost včetně krátkých instruktáží a bezpečné ovládání pomocí předdefinovaných pracovních cyklů + Připojení do sítě Ethernet pro rychlý přenos dat ze systémů CAM + Snadné dialogově řízené programování + Paralelní programování, nezávislý program pro kontury, volně definovatelné podprogramy + Ruční ovladač, který je součástí dodávky, umožní v případě potřeby přijít až k místu řezání 7 Mikron HPM 450U

8 Automatizace Automatický zásobník obrobků umožňuje výrobu bez obsluhy Zásobník palet prokáže své kvality Automatická výroba je u stroje Mikron HPM 450U zajišťována cenově přijatelnou integrací zásobníku palet. Spolu s modulárním zásobníkem nástrojů se pak kompaktní frézovací centrum stává vysoce produktivní a flexibilní výrobní buňkou. Zásobník nástrojů Zásobník nástrojů je proveden ve formě kruhových závěsných polic. Díky tomu lze téměř libovolně zvětšovat. Standardně jsou dostupné pozice pro 120, 170 nebo 220 nástrojů. Oddělení centrálních čelistí od dopravníku znamená kratší čas výměny. + Konfigurace ve verzi System 3R (Dynafix GPS) nebo Erowa (UPC). Další verze na vyžádání. + Opakované obrábění ve vícesměnném provozu je prováděno bez přerušení. + Efektivita využití stroje se zvyšuje a zároveň se tak zvyšuje i zisk. Doporučujeme: RNS (Remote Notification System). Moduly zaručují při výrobě vysoce kvalitních součástí ještě větší flexibilitu a procesní spolehlivost. 8 Mikron HPM 450U

9 Špičková vřetena Nástrojová vřetena pro náročné obrábění min -1 Pro běžné nástrojové technologie a programy: + Vřetena s kuželem ISO 40 + Libovolný rozsah rychlostí žádný pokles výkonu + Verze s vnitřním chlazením pro použití ve výrobě + Hybridní keramické ložisko s mazáním po celou dobu životnosti min -1 Pro obrábění široké řady materiálů: + Vřetena s kuželem HSK-A63 + Libovolný rozsah rychlostí žádný pokles výkonu + Verze s vnitřním chlazením pro použití ve výrobě + Vysoké zádržné síly + Čelní doraz kuželu nástroje lepší vystředění + Hybridní keramické ložisko s mazáním olejovou mlhou Nástrojová vřetena pro náročné obrábění Ať už si vyberete jakoukoli konfiguraci stroje Mikron HPM 450U, vždy dostanete tu nejmodernější technologii nástrojových vřeten: Vektorové řízení, vysoce stabilní keramické hybridní ložisko vřetena a chlazení pláště vřetena pomocí regulovaného vnitřního chladicího systému, který zajišťuje konzistentní teplotu po celou dobu trvání práce. + Volitelné otáčky a ot./min + Přesný a vysoký výkon při běžném, univerzálním i HSC obrábění + Vektorové řízení pro maximální točivý moment i při nízkých otáčkách + Osm chladicích vodních trysek ve 180 kolem nástroje Dodávka zahrnuje: modul APS (Advanced Processing System) pro spolehlivé měření a zobrazení vibrací při frézování, modul ITC (inteligentní řízení teploty) pro vyšší přesnost obrobku. 9 Mikron HPM 450U

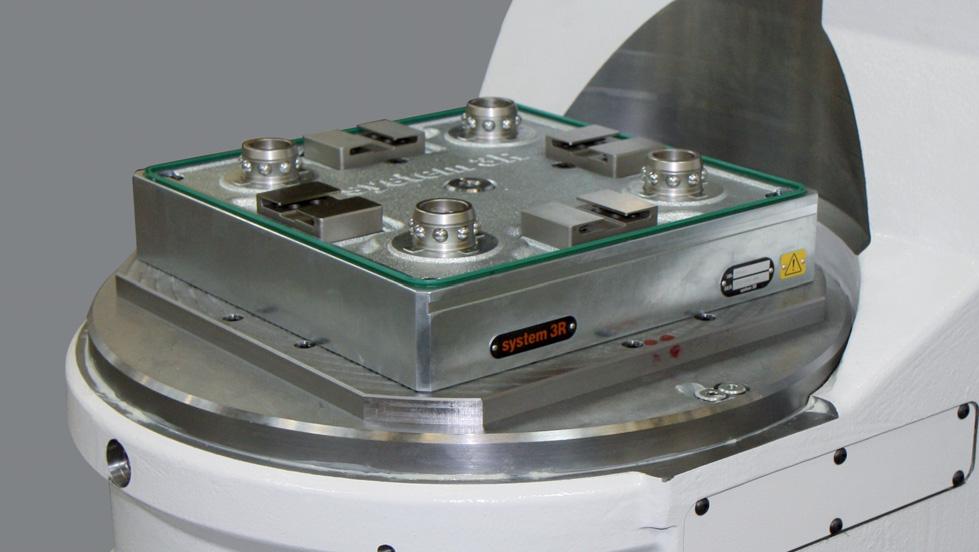

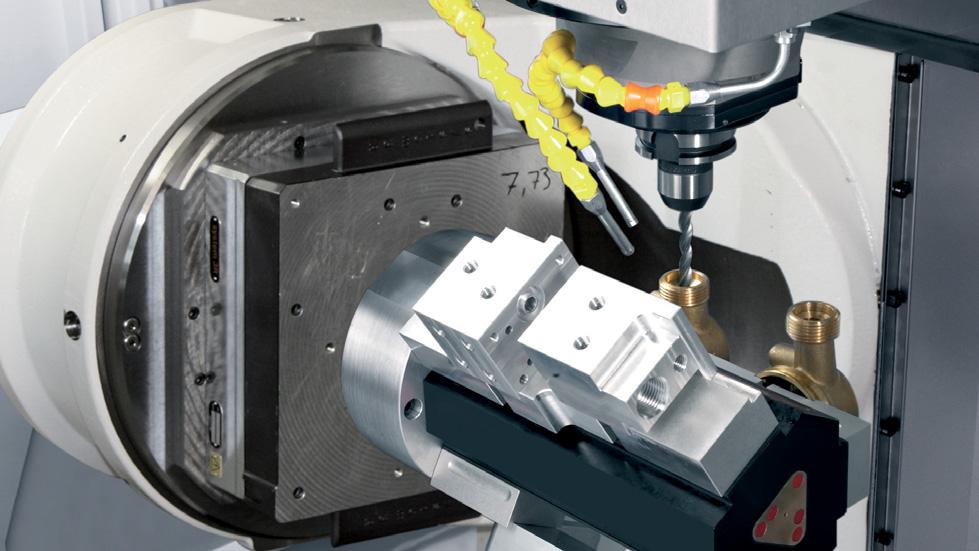

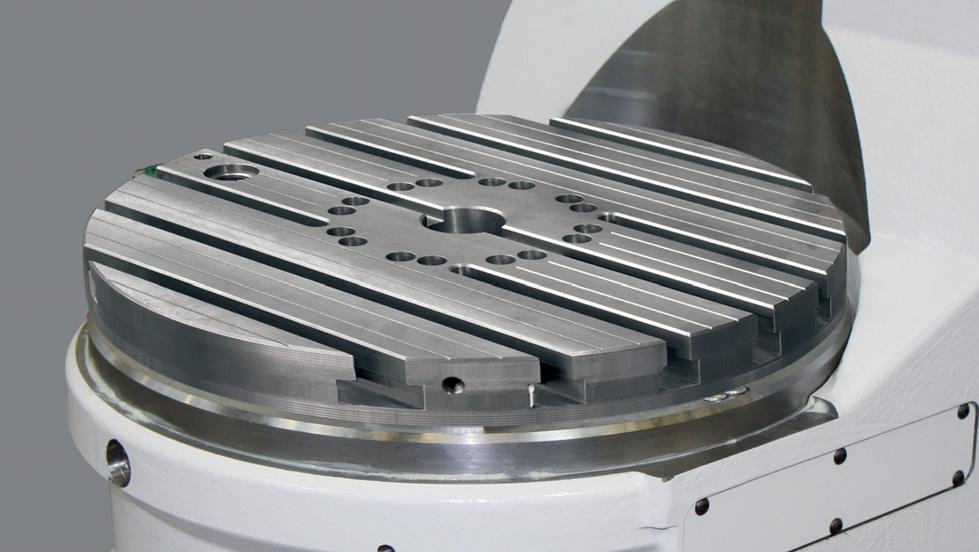

10 Verze stolu Kvalitní a přesné upínání obrobků Otočné a naklápěcí osy s přímým pohonem Mikron HPM 450U je nejvhodnější pro simultánní pětiosé obrábění HPC (High Performance Milling). Osy B a C jsou poháněny momentovými motory. Obrábění z pěti stran a os s jedním nastavením Pětiosé obrábění nabízí značné výhody pro výrobu velkých i malých součástí. Díky pětiosé technologii je možné obrábět širokou řadu tvarů i povrchů při jediném upnutí. Otočný naklápěcí stůl s paralelními drážkami + Nejvhodnější pro obrysové obrábění v pěti osách a z pěti stran + Otočný naklápěcí stůl dostupný ve verzích palet System 3R (Dynafix, GPS) nebo Erowa (UPC) + Otočný naklápěcí stůl je dostupný s dostatečně dimenzovanou upínací deskou (ø 450 mm s paralelními T-drážkami) + Kartézské (pravoúhlé) uspořádání os vede ke koherentnímu pohybu nástroje a obrobku během procesu frézování + Přímé měření na osách B a C + K dispozici je i volitelná verze s ještě vyšší přesností Otočný naklápěcí stůl, Dynafix Otočný naklápěcí stůl, UPC Dodávka zahrnuje: modul ITC-5X (inteligentní řízení teploty pro 5 os) pro vyšší přesnost pětiosého obrábění. Otočný naklápěcí stůl, GPS 10 Mikron HPM 450U

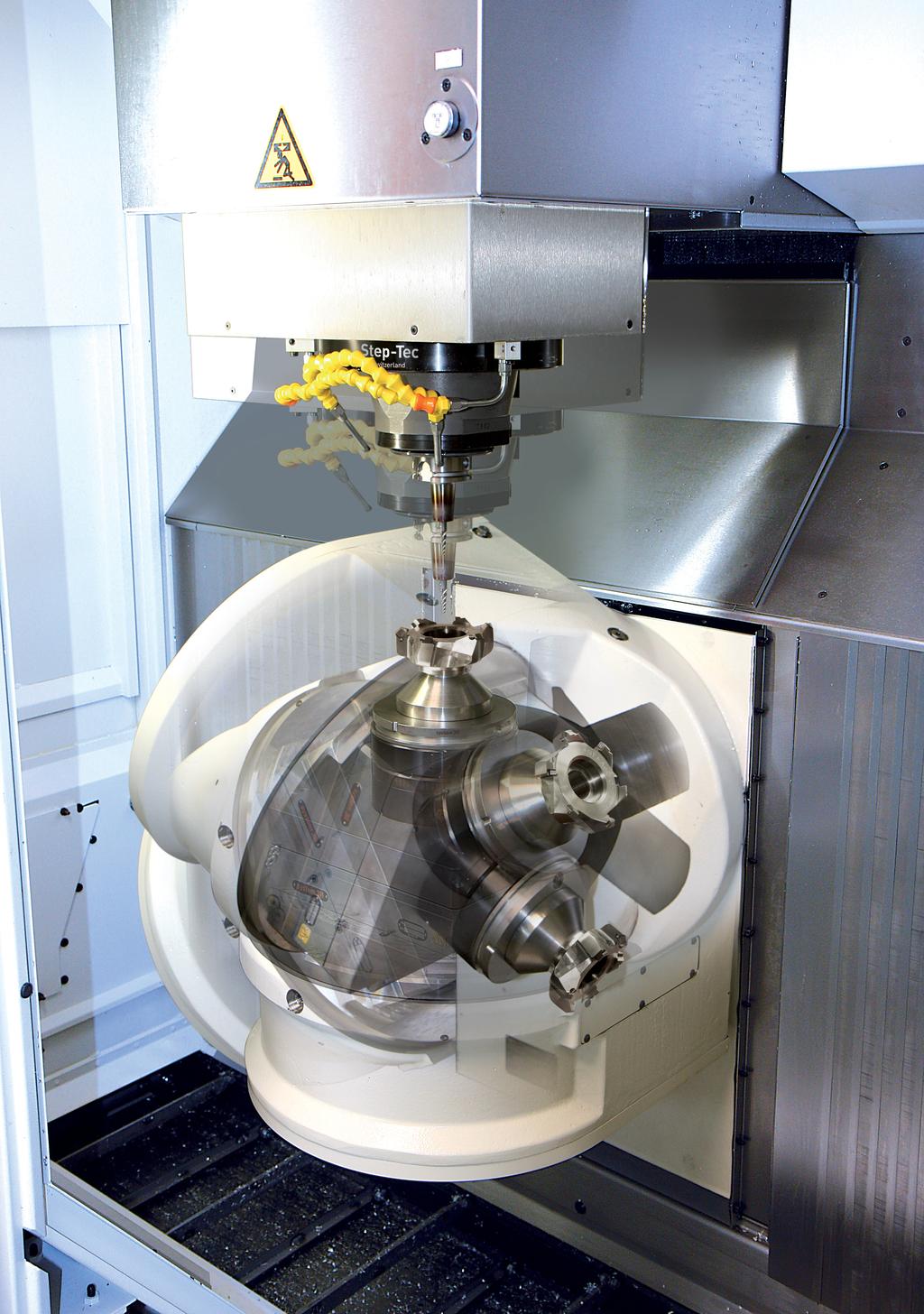

11 Vysoký rozsah naklápění otočného naklápěcího stolu stroje Mikron HPM 450U umožňuje kompletní obrábění v pěti osách jen s jedním upnutím. 11 Mikron HPM 450U

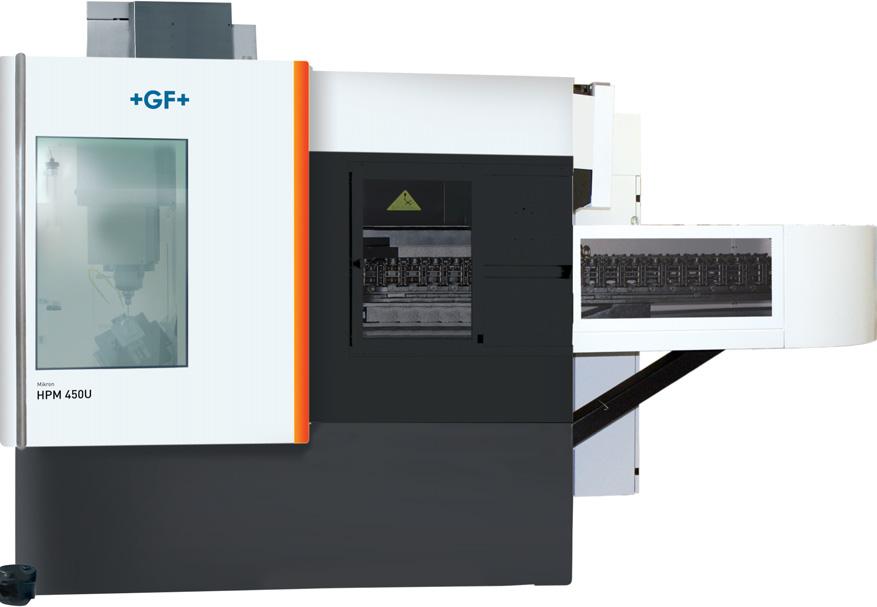

12 Zásobník nástrojů Pro běžné i vysoké nároky Zásobníky vestavěné do základny stroje 30 Kompaktní uložení nástrojů Díky různým velikostem zásobníků nástrojů dokáže Mikron HPM 450U uspokojit individuální potřeby zákazníků od výroby jednoho kusu až po hromadnou výrobu složitých obrobků. + Rychlé výměny nástrojů a časy nastavení + Snadné vkládání nástrojů: vždy dobrá přístupnost, i během obrábění + Malý zabraný prostor 30 nástrojů (ISO 40, HSK-A63) nástrojů (ISO 40, HSK-A63) Externí zásobník pro až 220 nástrojů Volitelně + Laserové měření nástrojů + Zařízení pro ofukování nástroje 120, 170 nebo 220 nástrojů (HSK-A63) 12 Mikron HPM 450U

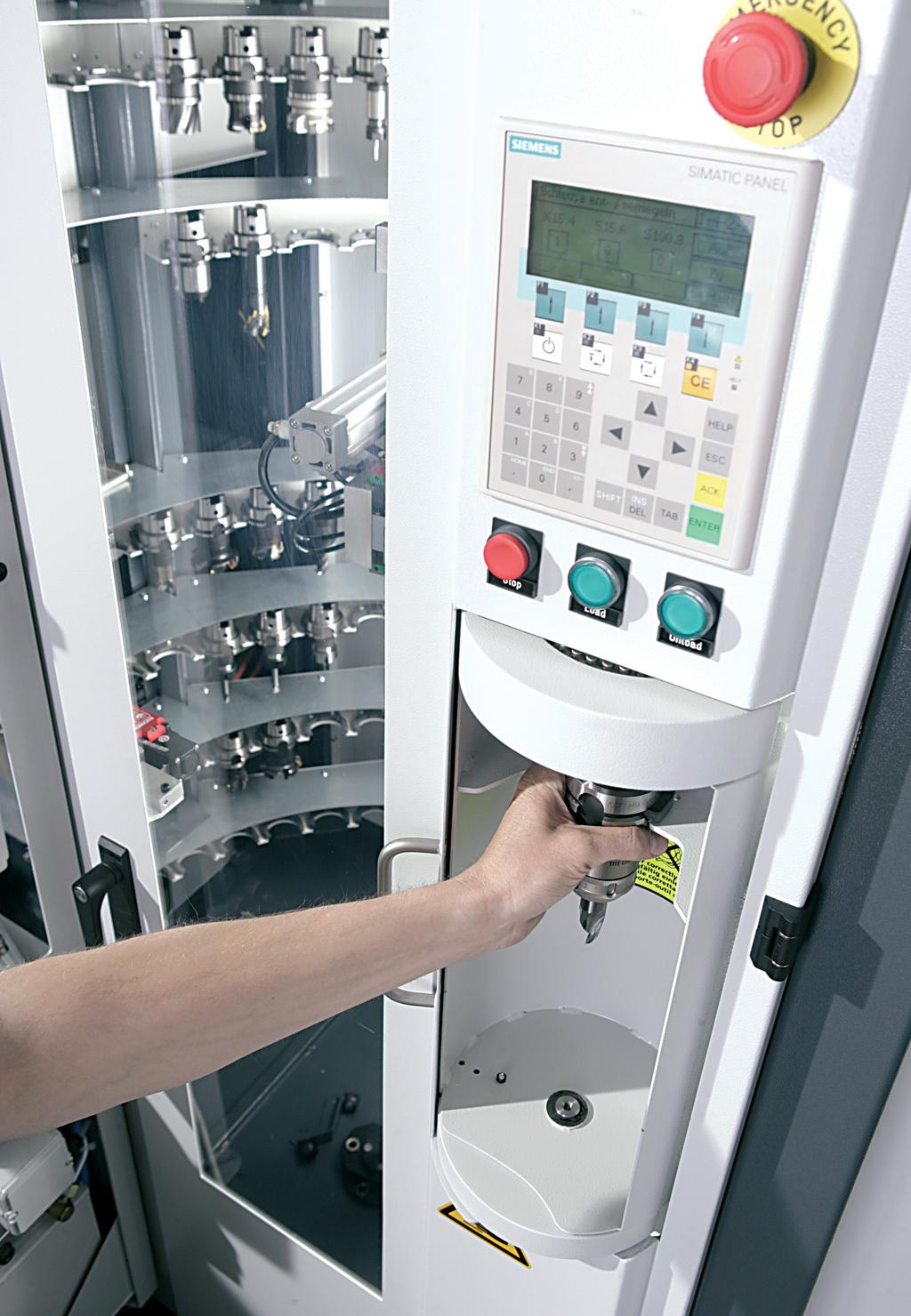

13 Kruhová konstrukce zásobníku s ovládáním pro 120, 170 nebo 220 nástrojů. 13 Mikron HPM 450U

14 Volitelné doplňky Vybavení na míru Mazání minimálním množstvím Odsávání mlhy Odsávání třísek pro náročnější úlohy Systém pásového filtru Lamelový pásový hrablový dopravník nebo škrabkový typ dopravníku třísek Přívod vnitřního chlazení Měření nástrojů laserem Infračervený měřicí snímač TX/RX Oplachovací pistole Rotační kontrolní okno Signalizační maják Pracovní režim 3 APS CAMplete Econowatt SIGMA FMC ITC ITC 5X ITM OSS OSS extended OSS extreme PFP RNS Další možnosti: + Zvýšená přesnost + Kontrolní okénka odolná proti poškrábání + Rozhraní robota + Rozšířená záruka + Odsávání oleje vřetena podtlakovým čerpadlem Paletizace 14 Mikron HPM 450U Stlačený vzduch skrz vřeteno a drážky vřetena

15 Genauigkeit Oberflächengüte Zeit Genauigkeit Oberflächengüte Zeit Genauigkeit Oberflächengüte Zeit Genauigkeit Oberflächengüte Zeit Nová dimenze v moderním procesu výroby Vytčeným cílem programu je zvýšení inteligence procesu frézování. Zahrnuje řadu modulů, které se společně nazývají termínem (chytrý stroj) a plní různé funkce. V rámci zvyšování inteligence procesu frézování je zapotřebí implementovat řadu různých požadavků. Nejprve je nutné zajistit komplexní komunikaci mezi člověkem a strojem, což umožní výměnu přesných informací, které obsluha potřebuje k posouzení dostupného procesu frézování. Dále je zapotřebí obsluhu podpořit v optimalizaci procesu, jež umožňuje výrazné zvýšení výkonu. Zatřetí je proces frézování optimalizován samotným strojem a zvyšuje se tak procesní spolehlivost obrábění a kvalita obrobku. Toto platí především pro bezobslužný provoz. Mikron Econowatt Úspora energie Advanced Process System CAMplete TruePath System Power Fail Protection Fakta + Vyšší přesnost a kratší doby obrábění + Zvýšení kvality povrchu obrobku a přesnosti ploch a tvarů + Rozpoznání kritických obráběcích strategií + Vyšší procesní spolehlivost + Snížení investičních nákladů v důsledku delší životnosti + Vysoká disponibilita + Vyšší komfort ovládání + Podstatné zvýšení spolehlivosti v bezobslužném provozu Ochrana Intelligent Thermal Control Přesnost Intelligent Thermal Control 5X Operator Support System Operator Support System extreme jako stavebnicový systém Každý z modulů plní určitou úlohu. Uživatel vybírá moduly, u kterých předpokládá výrazný potenciál pro zvýšení kvality svého procesu. Výhody pro Vás Výroba obrobků procesně spolehlivou a přesnou metodou, zvýšení spolehlivosti bezobslužného provozu, prodloužení životnosti stroje a výrazné snížení provozních nákladů. Operator Support System Operator Support System extreme CAMplete TruePath System Advanced Process System Remote Notification System Produktivita je nepřetržitě dále zdokonalován. Informace k dostupným modulům najdete na 15 Mikron HPM 450U

16 Technické údaje Mikron HPM 450U Pracovní rozsah Podélně X mm Příčně Y mm Svisle Z mm Otočný naklápěcí stůl Naklápění, B Otáčení, C Posuv / rychloposuv (B) Posuv / rychloposuv (C) Velikost stolu Verze palet Max. hmotnost na stole Zásobník palet ot./min ot./min mm mm kg ks -120 / +45 n x Ø 450, s paralelním uspořádáním T-drážek System 3R Dynafix 280 x 280 Erowa UPC 320 x 320 System 3R GPS 240 x 240 (ostatní na vyžádání) 150 (ručně), 90 (automaticky) 7 (Dynafix, UPC), 10 (GPS) Posuvy Posuv / rychloposuv (X, Y, Z) m/min 15 / 22 Vřeteno (40% ED, S6) ot./min ISO 40 kw / Nm ot./min HSK-A63 kw / Nm 36 / / 120 Zásobník nástrojů Vnitřní výměník nástrojů Externí výměník nástrojů Řízení Hmotnost stroje ks ks Heidenhain kg 30 nebo 60 (ISO 40, HSK-A63) 120, 170 nebo 220 (HSK-A63) itnc 530 HSCI Mikron HPM 450U

17 Mikron HPM 450U, zásobník na 30 nástrojů, zásobník palet Výška průchodu Mikron HPM 450U, zásobník na 60 nástrojů, zásobník palet Mikron HPM 450U, zásobník na 120/170/220 nástrojů, zásobník palet Výška průchodu Výška průchodu 17 Mikron HPM 450U
