1 K135YGSM Příklady (MIDAS GTS): - Plošný základ lineární výpočet a nelineární výpočet ve 2D MKP - Stabilita svahu ve 2D a 3D MKP - Pažící konstrukce ve 2D a 3D MKP

2 MIDAS GTS ge_id= gram_txt=gts

3 Rozložení uživatelského prostředí Hlavní nabídka Pracovní lišta (Nabídka ikon) Okno tabulek Pracovní strom Ikony Pracovní okno Okno výsledků

4 Svislá nabídka ikon ZOOM Výběr pohledu Otáčení pohledu Dynamický pohled

5 Vodorovná nabídka ikon Výběr Pracovní plocha Vpřed/Vzad Šmiknutí (Snap) Soubor

6 Pracovní strom Umožňuje zviditelnit či skrýt objekty, pracovat s nimi editace, přenos jejich dat,. Pracovní strom je pro: * preprocesor * postprocesor * Zprávu (report)

7 Pracovní strom -preprocesor

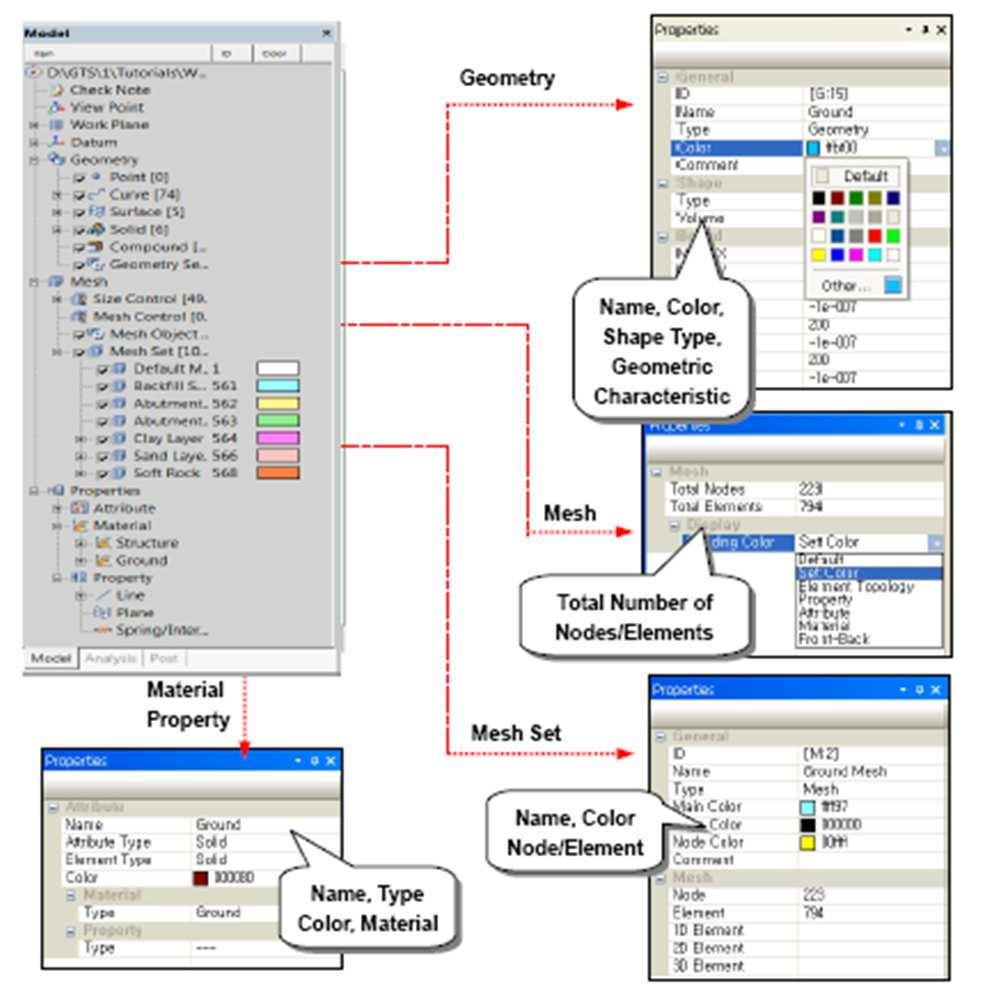

8 Pracovní strom preprocesor a Okno vlastností Ke každé položce ve stromu mohu zobrazit další okna

9 Postup řešení úloh Modelování geometrie Definice atributů (vlastnosti a materiál) Generování sítě Definování hraničních podmínek Zavedení zatížení Vlastní výpočet Zpracování výsledků (postprocesing)

10 Příklad 1 Plošný základ ve 2D MKP -lineární výpočet určení konečných deformací základového pásu pomocí lineárně pružné analýzy

11 Zadání E= 10 MPa ν= 0,33 γ= 16 kn/m 3 γ sat = 18 kn/m 3 c= 10 kpa ϕ= 25

12 Kroky řešení úlohy Modelování geometrie Definice atributů (vlastnosti a materiál) Generování sítě Definování hraničních podmínek Zavedení zatížení Vlastní výpočet Interpretace výsledků

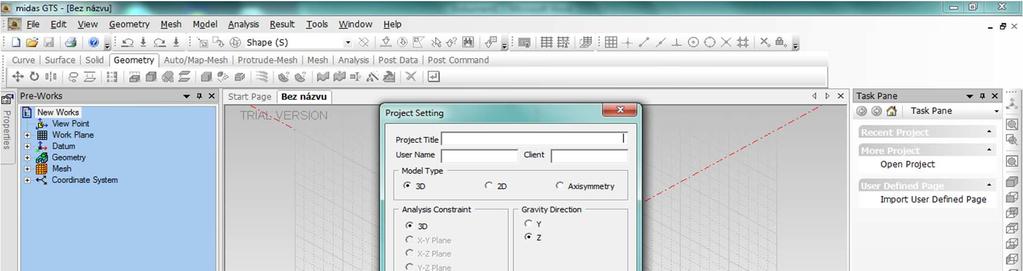

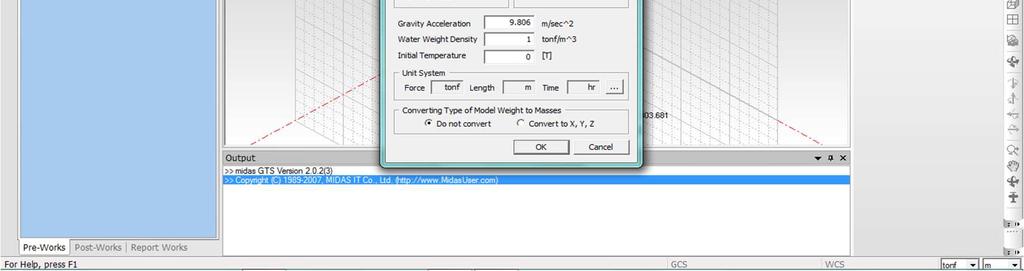

13 Nastavení úlohy File> New objeví se Project Settings

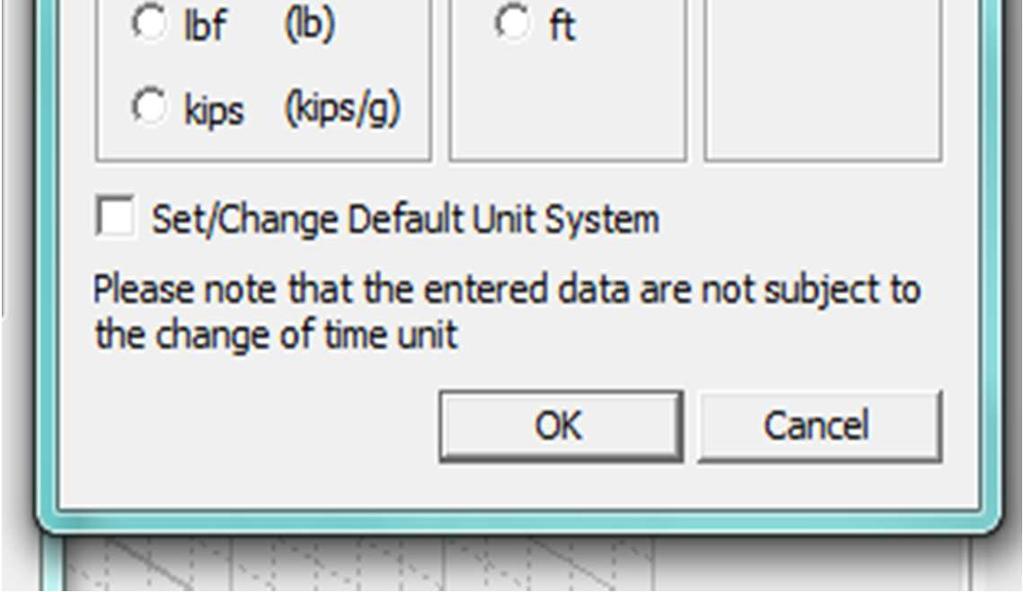

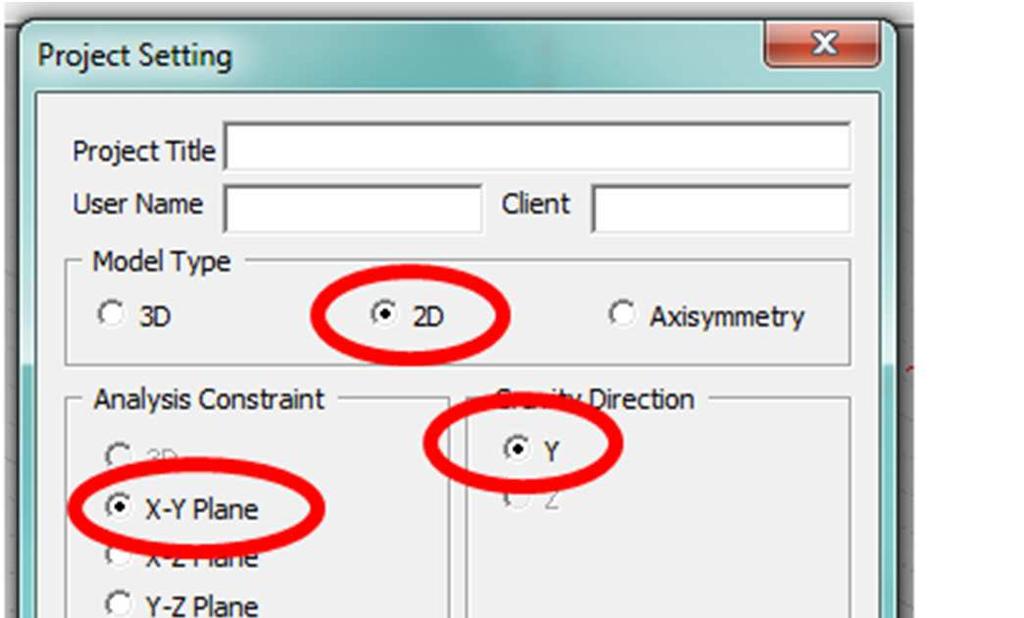

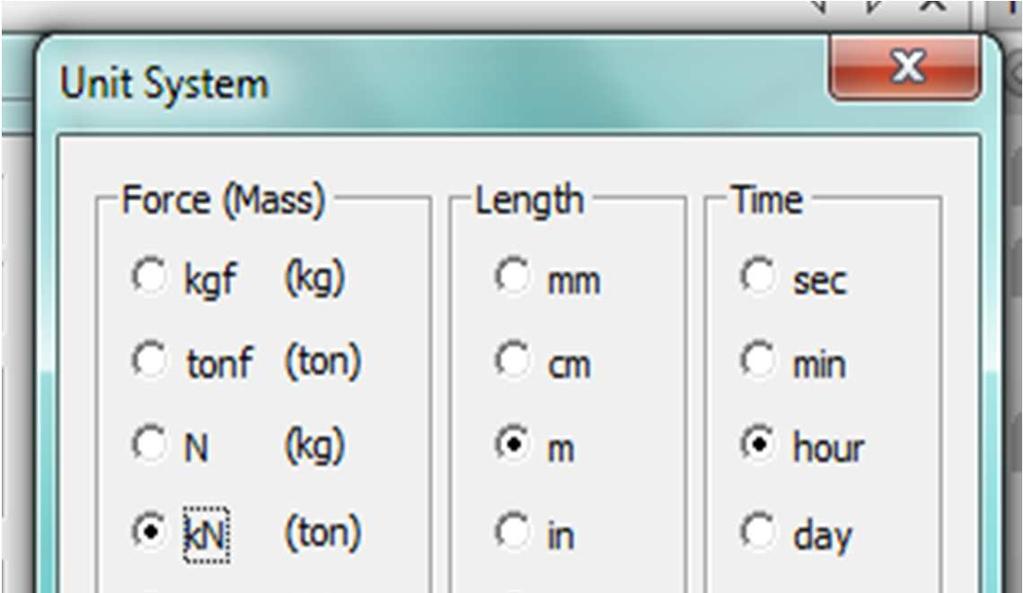

14 Nastavení úlohy Volba jednotek

15 Volba jednotek

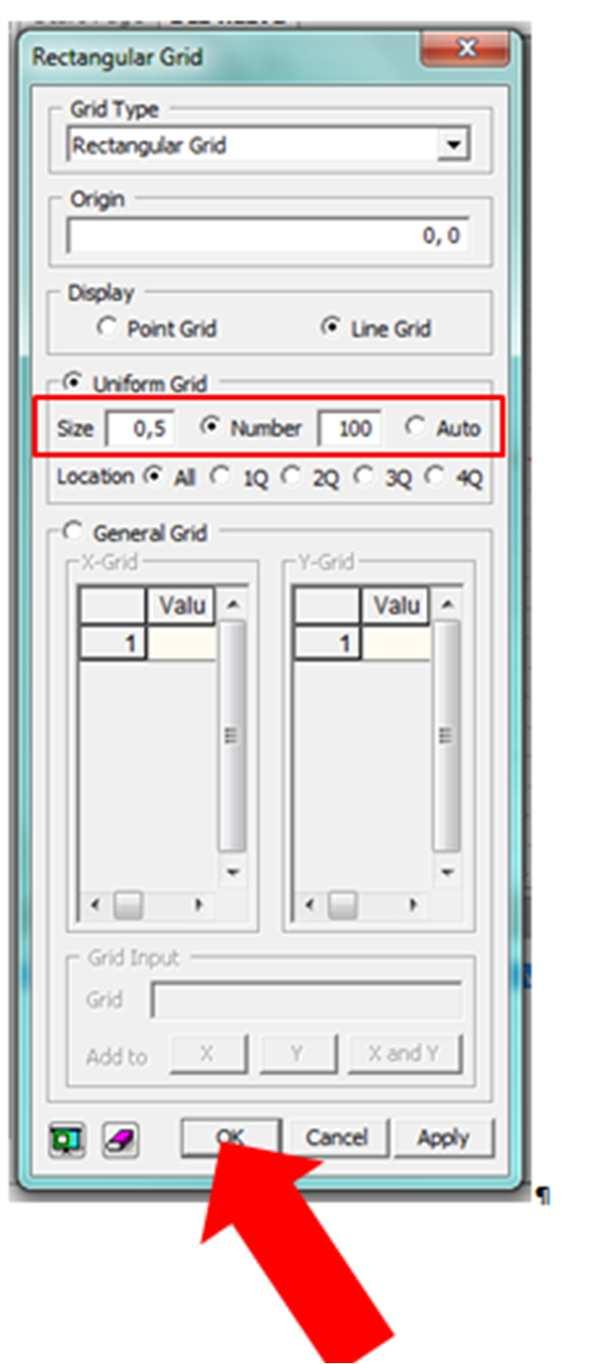

16 Nastavení pomocné sítě vykreslování MainMenu > Geometry> Work Plane >Grid setting Size 0.5 Number 100

17 Geometrie modelu Geometry > Curve> Createon WP > Polyline(Wire.) Nejdříve zadáme oblast základové půdy Souřadnice pomocí absolutních hodnot dvojice se zadávají entrem(desetinná tečka, oddělené čárkou), směr zadávání po směru hodinových ručiček Protože je oblast uzavřená, na začátku zadávání zatrhneme nabídku Close Uzavření zadávání pomocí Cancela potvrzení vyskakovacího okna

18 Geometrie modelu

19 Geometrie modelu Dále zadáme vlastní základ, ten neuzavíráme (není nabídka Close), protože je tvořen 3 úsečkami, Prvý bod zadáme levý horní roh 0.5,0 jako absolutní, a pak další jen pomocí přírůstků

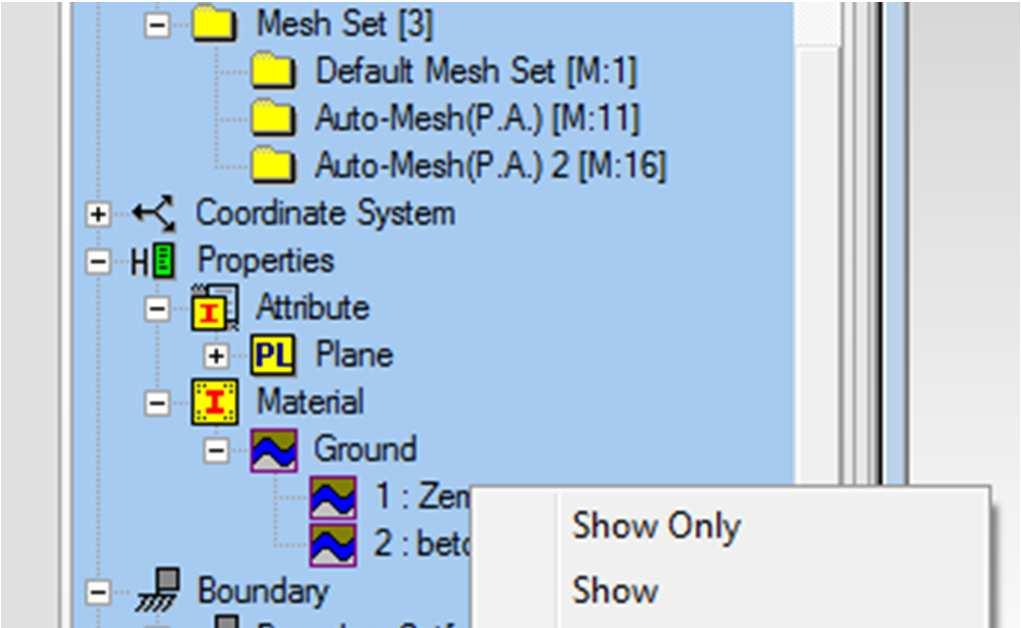

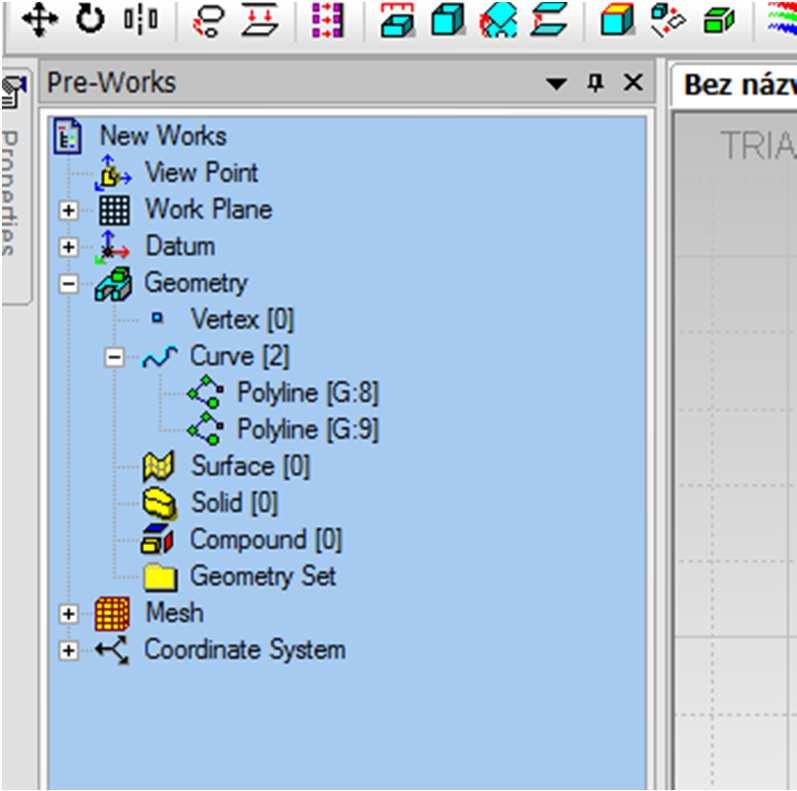

20 Geometrie modelu Vlevé nabídce -pracovním stromě -vidím zadané křivky vseznamu, mohu je kontrolovat, editovat, měnit název.

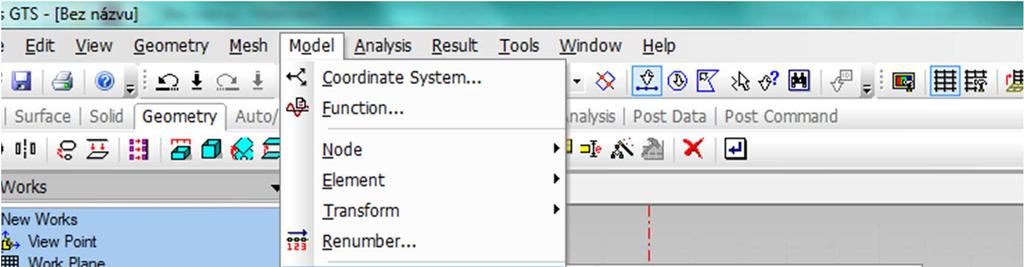

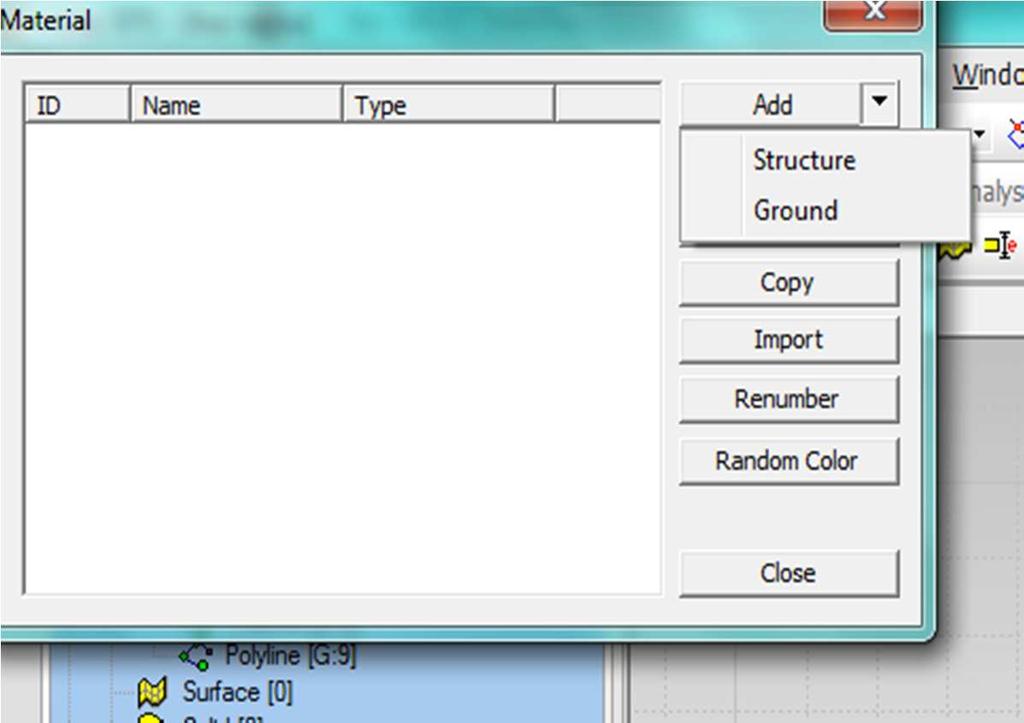

21 Definice vlastností materiálů Model > Property > Material Objeví se okno Material a rozbalím nabídku Add

22 Definice vlastností materiálů kde vyberu nabídku Ground

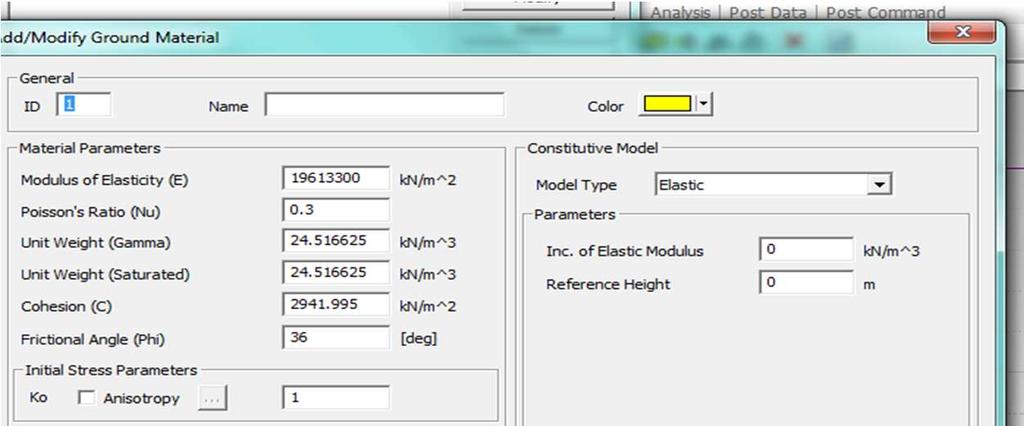

23 Definice vlastností materiálů Vyplním patřičné položky -lineární materiál, materiál je Drained, potvrdím OK

24 Definice vlastností materiálů Vyplním vlastnosti betonu materiál ID2 E= MPa ν= 0,15 γ= 24 kn/m 3 γ sat = 24 kn/m 3 c= kpa ϕ= 35

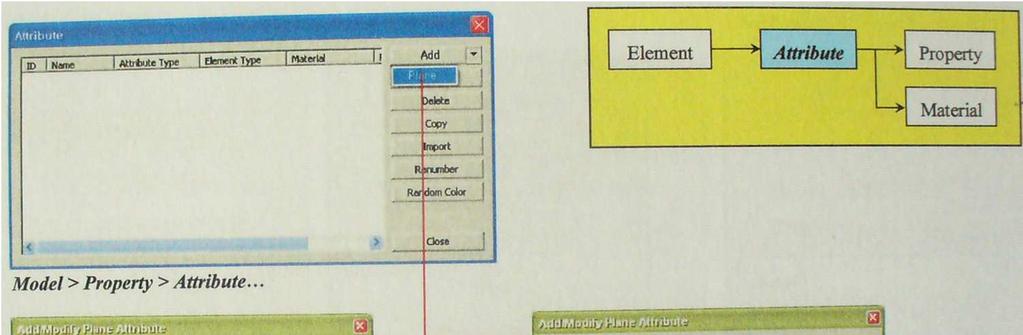

25 Definice atributů prvku Prvek má atribut složený z materiálových vlastností a vlastností prvku (jeho typu)

26 Definice atributů prvku Model > Property> Material

27 Vytvoření sítě MKP Pro zjemnění sítě pod základem zavedeme ještě v geometrii kruhovou výseč určující oblast pro zahuštění Geometry > Curve> Createon WP > Arc Vybereme levý typ zadávání střed a koncové body

28 Vytvoření sítě MKP Postupně zadáme 3 body: 0,5 enter 0,3 enter 2,5 Apply

29 Vytvoření sítě MKP

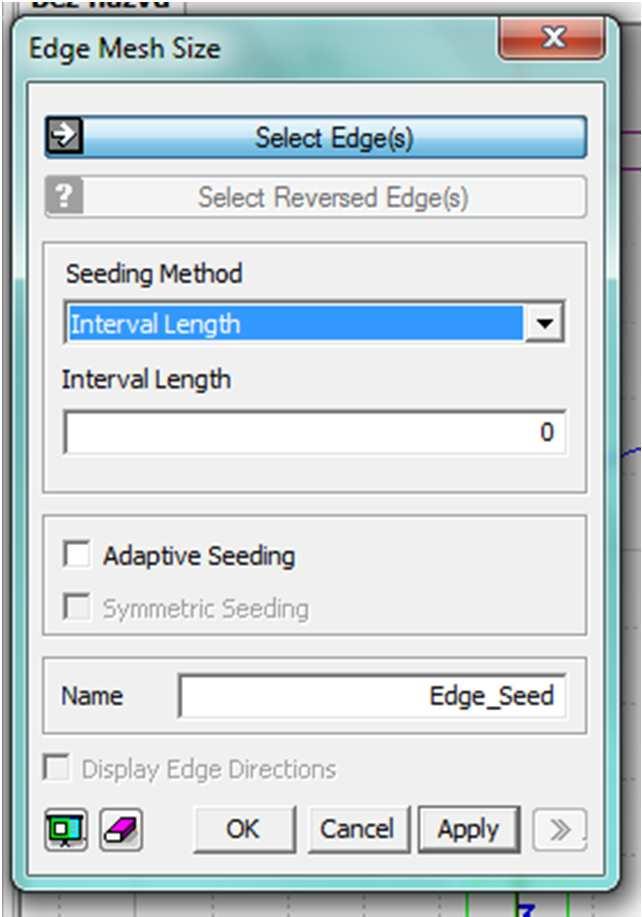

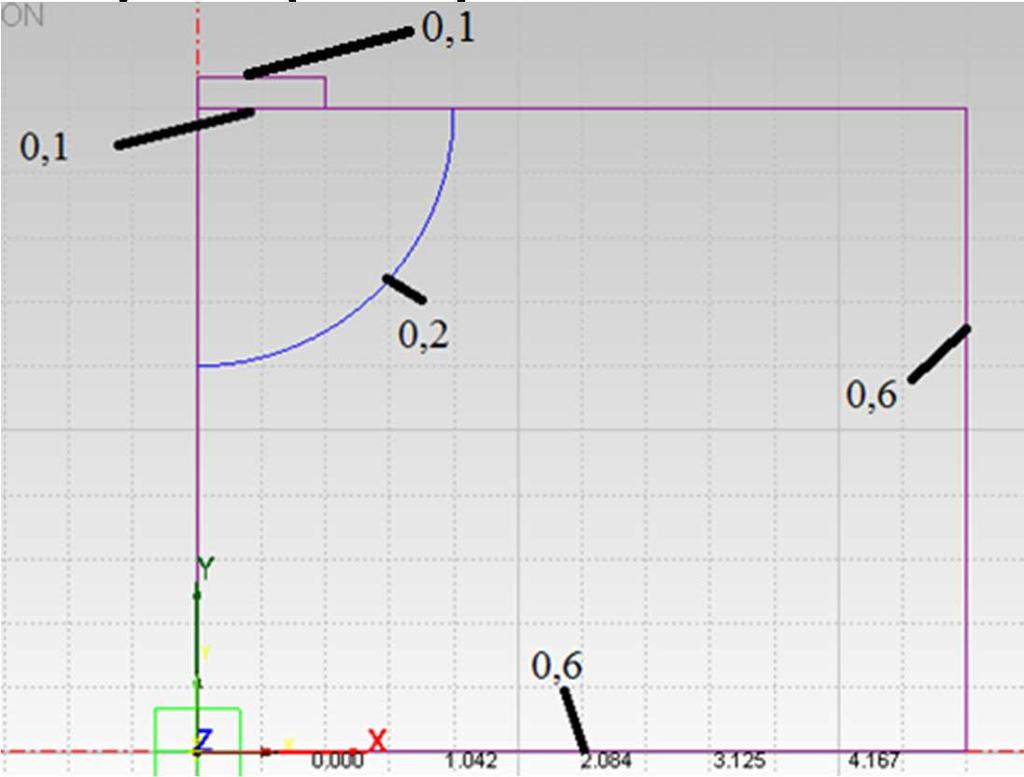

30 Určení uzlů sítě na hranách oblastí Interval length délku hrany dělí zadanou hodnotou a získá rozdělení hrany na prvky

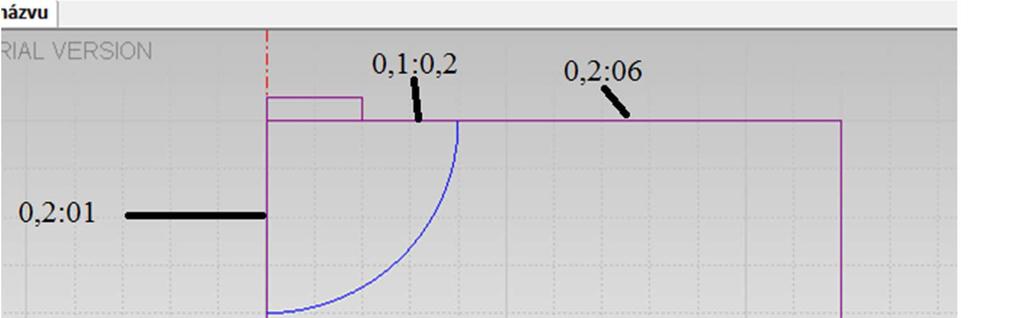

31 Určení uzlů sítě na hranách oblastí MeshSizeControlAlongEdge pro 5 hran postupně zavedu intervalové dělení kontrola je pomocí ikony vlevo dole či přes pracovní strom

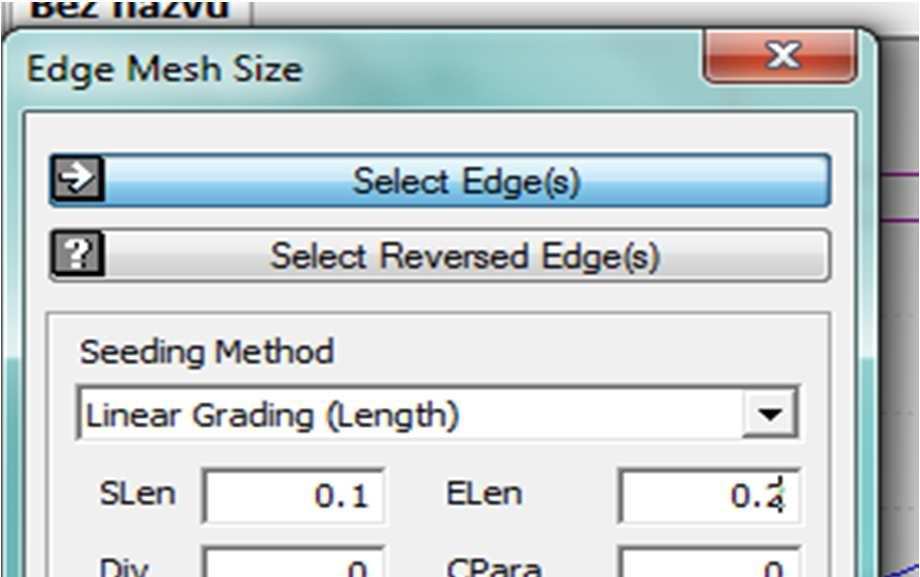

32 Určení uzlů sítě na hranách oblastí Linear grading length dělí délku linárně sestupně či vzestupně, zadávám prvý a poslední hodnotu dělení je důležité dodržet orientaci -zatrhnout Display edge rientation

33 Určení uzlů sítě na hranách oblastí

34 Určení uzlů sítě na hranách oblastí Number of divisions dělí hranu na zadaný počet prvků

35 Vygenerování sítě Mesh>Auto Mesh> Planar Area pro každou zeminu je potřeba provést tento příkaz samostatně!! algoritnus pro generaci sítě zvolit - Delaunay Mesher typ triangle velikost sítě (meshsize) 0,6 a 0,1 vlastnosti (attribute) podle zeminy je potřeba vytvořit každou síť zvlášť (register each area independently)

36 Vygenerovaná síť

37 Hraniční podmínky Model Boundary groundsupport Pro každý typ materiálu tvořím samostatně (zemina, základ)

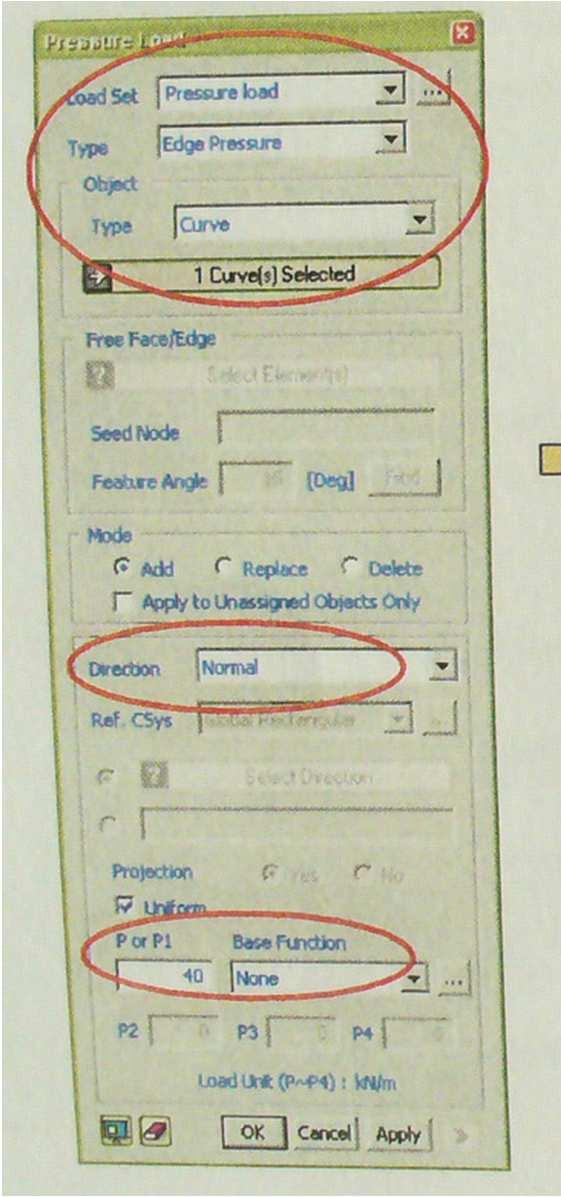

38 Zavedení zatížení Model Load Pressureload

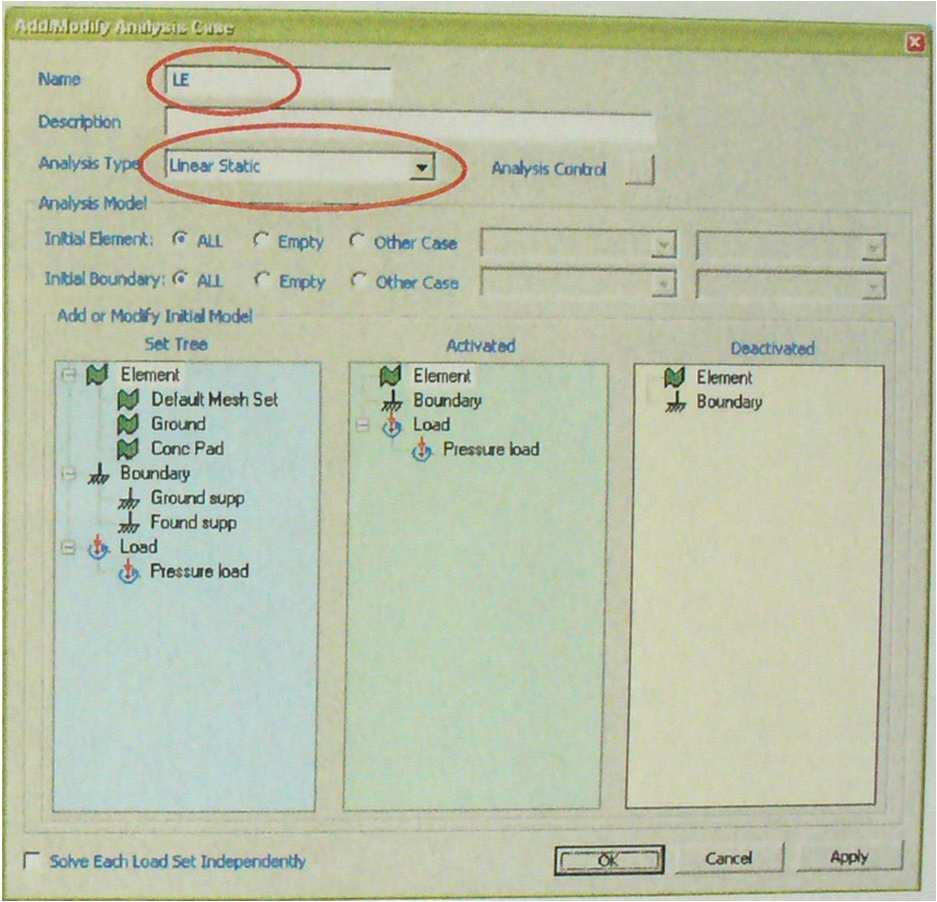

39 Nastavení výpočtu Analysis Analysis case zde pojmenuji výpočet, zvolím jeho typ lineární a aktivuji zatížení

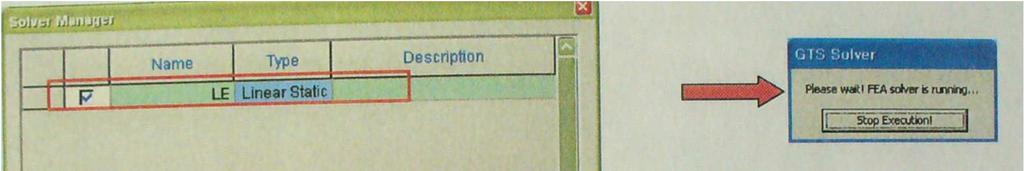

40 Analysis-Solve Spuštění řešiče

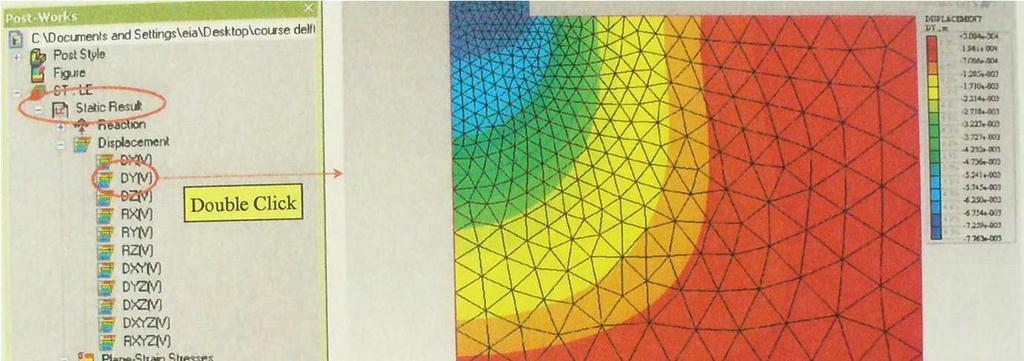

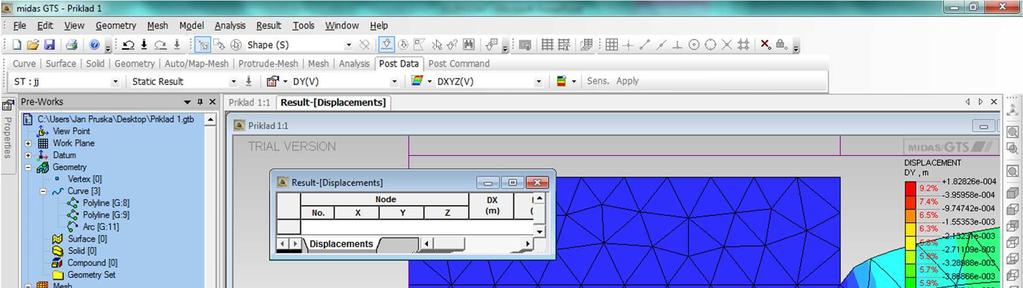

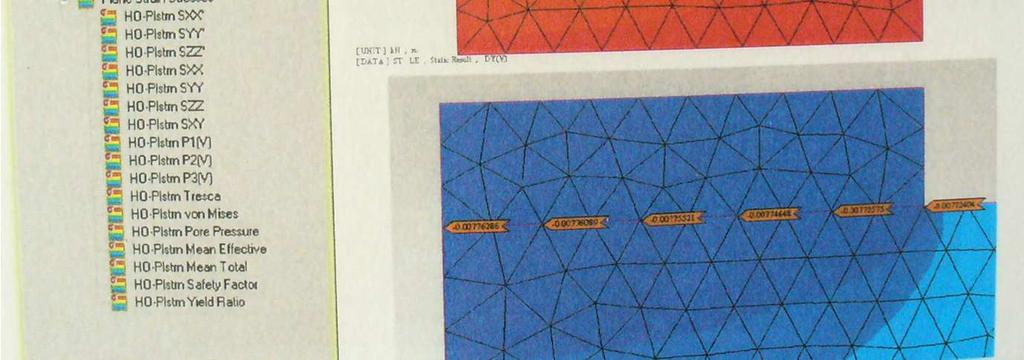

41 Zobrazení výsledků Přepnu do stromečku Post worksa vybírám veličiny, které chci zobrazit.
