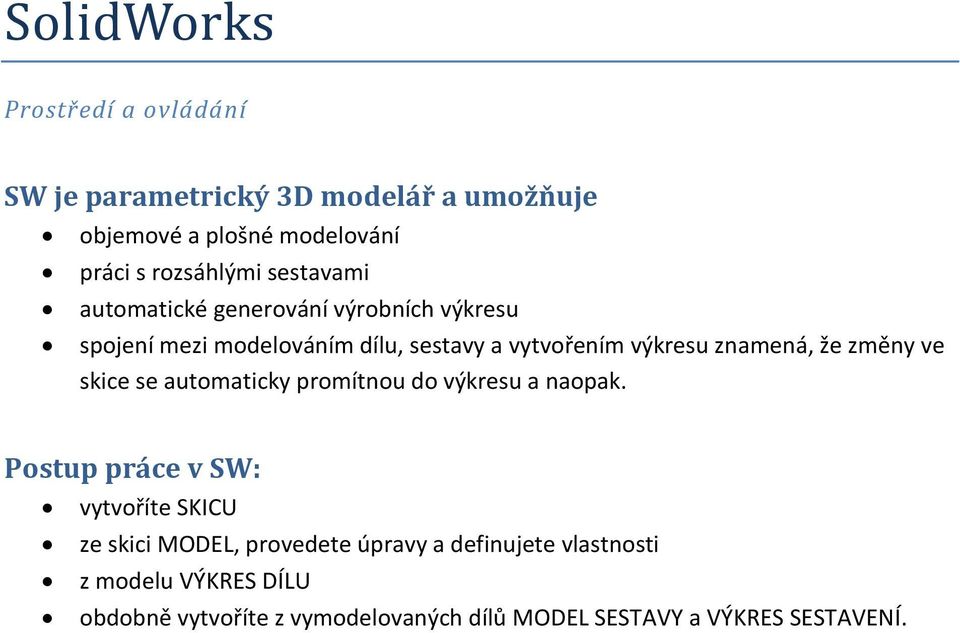

1 SolidWorks Prostředí a ovládání SW je parametrický 3D modelář a umožňuje objemové a plošné modelování práci s rozsáhlými sestavami automatické generování výrobních výkresu spojení mezi modelováním dílu, sestavy a vytvořením výkresu znamená, že změny ve skice se automaticky promítnou do výkresu a naopak. Postup práce v SW: vytvoříte SKICU ze skici MODEL, provedete úpravy a definujete vlastnosti z modelu VÝKRES DÍLU obdobně vytvoříte z vymodelovaných dílů MODEL SESTAVY a VÝKRES SESTAVENÍ.

2 Základní pojmy Tlačítko zobrazení Stromu FeatureManageru (FM) Tlačítko pro zobrazení PropertyManageru (PM) Tlačítko ConfigurationMnageru (ConfM) Podokno úloh Rozbalení podokna zobrazení Strom FM Orientace souřadného systému Stavový řádek Tvorba nového dokumentu tlačítko NOVÝ (nebo SOUBOR, v roletě NOVÝ a DÍL, nebo SESTAVA, či VÝKRES) Panely nástrojů zobrazují se automaticky (když otevřete skicu, zobrazí se panel skicovacích nástrojů ) do panelů nástrojů si můžete přidat další potřebné příkazy (např. přidání skicových nástrojů: NÁSTROJE-VLASTNÍ-PŘÍKAZY-PANELY NÁSTROJŮ-SKICA (poklepem na tlačítko se zobrazí jeho popis) přetáhněte Lmyšítkem do panelu nástrojů

3 chcete-li zobrazit popis tlačítka: Pmyšítkem v ComandManageru (dále jen CM) zatrhněte ZOBRAZIT POPIS přidání dalších zapuštěných nástrojů: Pmyšítkem na již existujícím panelu vyberte UPRAVIT CM, např. na tlačítku skica zobrazíte skicovaní nástroje Strom Feature Manageru (FM) na levé straně okna, rychlá informace o postupu konstrukce dílu spojení mezi plochou a stromem FM umožňuje výběr prvku, skici, pohledů výkresu libovolně z plochy nebo ze stromu položky stromu FM lze rozbalovat. Pomocí stromu FM lze především: procházet historii dílu, sestavy či výkresu vybírat položky podle názvu určit a změnit pořadí prvků při obnově potlačovat, nebo skrývat vybrané prvky přejmenovat prvky pomalým poklepem na název a vepsáním nového (nebo Pmyšítkem klik na název, vybrat VLASTNOSTI a vepsat nový název přeskupovat prvky- měnit jejich pořadí (Lmyšítkem přetáhnout prvek jinam) kopírovat prvky (při přetahování prvku stiskněte Ctrl) ovládat zobrazení kót a popisů klikem Pmyšítkem na POPIS a nastavit jednotlivé možnosti získávat informace o tom, který díl, nebo prvek má vnější odkazy (závislost na geometrii existující v jiném díle). Symboly u skic Skica může být: (+) přeurčená (-) podurčená (?) nelze ji řešit (žádný znak) plně určená Symboly pro umístění součástí sestavy (+) přeurčené (-) podurčené (?) nevyřešené (f) pevné (uzamčené) (!) chyba-klik na! Pmyšítkem vyberte KDE JE CHYBA

4 Symbol obnovy (editace skici, automaticky se edituje i díl) Property manager (PM) V levé části plochy automaticky, když spustíte příkaz, nebo vyberete entitu v grafické ploše. lze jím zadávat a měnit hodnoty entit (zadávání rozměrů, souřadnic entit,vztahů a další parametry pro tvorbu entit). Configuration manager (ConfM) k vytváření, výběru a prohlížení více konfigurací dílů a sestav. Klávesové zkratky Vytvoření vlastní klávesové zkratky: o v hlavním menu NÁSTROJE-VLASTNÍ. na záložce KLÁVESNICE klik na příslušné tlačítko pro PŘIŘADIT, ODEBRAT, nebo OBNOVIT VŠE.

5 Grafická plocha Pravé tlačítko myši (Pmyšítko) umožňuje přístup k hlavním nástrojům kdykoli při práci na modelu, sestavě, či výkresu. Klikem na určitou položku, nebo entitu při pohybu kurzoru přes geometrii modelu, nebo stromu FM získáte nabídku příkazů k příslušné entitě. Metody výběru TLAČÍTKEM + Ctrl + klik na každou položku vyberete více položek RÁMEČKEM (oknem) výběrový obdélník přetáhněte kolem položek, které chcete vybrat VÝBĚR ZE STROMU FM: klik na název položky ve stromu FM Zobrazování manipulace s díly, sestavami a výkresy Slouží k tomu panel nástrojů POHLED. Pro rychlou orientaci lze použít vnořený panel STANDARDNÍ POHLED

6 Nabídka umožňuje vytvořit kolmý pohled k rovině, nebo rovinné ploše. Rozdělením GRAFICKÉ PLOCHY lze zobrazit různé pohledy dílu, sestavy. Standardní pohledy V SW je standardně nastaveno několik pohledů.

7 Režimy pohledů Pohledový řez

8 Podokno úlohy V pravé části obrazovky jsou záložky: Zdroje SW Obsahují příkazy, odkazy a informace. ZAČÍNÁME popis příkazů pro první kroky v programu INFORMAČNÍ ZDROJE odkazy na internetové stránky vztahující se k SW RADA DNE typy, rady pro práci KNIHOVNA návrhů : o Toolbox normalizované součásti (tažením vkládáme do sestav) o 3D CONTENT CENTRAL: obsah uživatele uživatelská knihovna (nabídka dalších prvků, lze tam vkládat i vlastní prvky) Doplňkové moduly Mezi doplňkové moduly patří:

9 Doplňkový modul musí být pro používání zapnutý, zapnete jej v roletě: o NÁSTROJE-DOPŇKOVÉ MODULY a zatrhnete požadovaný modul. Možnosti systému Každý uživatel si může pro práci v SW měnit styl nastavení entit: o tlačítko MOŽNOSTI, nebo o NÁSTROJE-MOŽNOSTI.
