Vrstvená struktura (sendvič)
|
|
- Přemysl Jaroš
- před 5 lety
- Počet zobrazení:
Transkript
1 Vrstvená struktura (sendvič)
2 Statická schémata působení vrstevnatých struktur
3 Numerické řešení Ukázka modelu Excel (MKP Sendvič.xls) okrajové podmínky a vlivy charakteristická napjatost mechanizmy vzniku poruch Modelování v programu SCIA Engineer

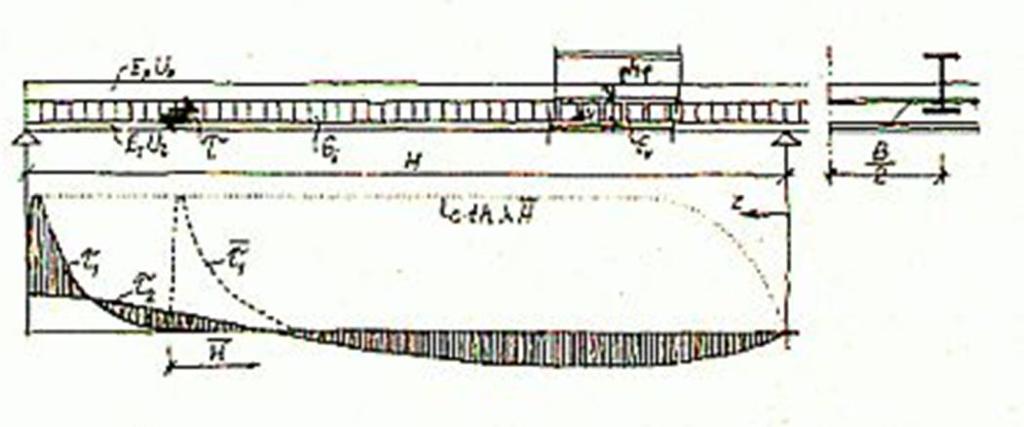

4 Analytické řešení [1] Rojík V. Panelové objekty, SNTL 1974, Praha
5 Interakce 1. typu Interakce 2. typu Statické schéma Příklad konstrukcí: Sendvič nosná část obvodového pláště obklad nosná část podlahové konstrukce nášlapná vrstva 1A nosná vrstva se deformuje (např. objemovou změnou) vynucené deformace připojené vrstvy 2A objemová změna připojené vrstvy zatěžuje nosnou vrstvu vynucené deformace nosné vrstvy 1B 2B nosná vrstva brání volné deformaci výplně zatížení připojené vrstvy důsledku její objemové změny
6 Sendvič Kde se situace vyskytuje: Obvodové stěny (pohledová vrstva připojená k nosné části stěny) o vrstvené stěnové panely (krycí betonová vrstva) o povrchová úprava (keramický obklad,..) Podlahy (nášlapná vrstva připojená k roznášecí vrstvě) o keramická dlažba Roznášecí vrstvy, nadbetonávky Vzájemné propojené vrstvy obecně o hurdisové stropy Vrstvené sklo Vozovka, části mostů
7 1A Vynucená deformace připojené vrstvy Připojená primárně nenosná konstrukce je ovlivněna účinkem vynucené deformace dilatace podkladní vrstvy o nepřiznaná dilatační spára o neřízená dilatace dilatace okrajů (vynucený posun okraje)
8 1B Objemová změna připojené vrstvy Připojená primárně nenosná konstrukce je ovlivněna účinkem tuhosti nosné konstrukce objemová změna (teplotní, smršťování, bobtnání) Charakteristické poruchy: o tahové trhliny v připojené vrstvě o vybočení připojené vrstvy o smykové poruchy ve spojovacím prostředí o porušení příčným tahem

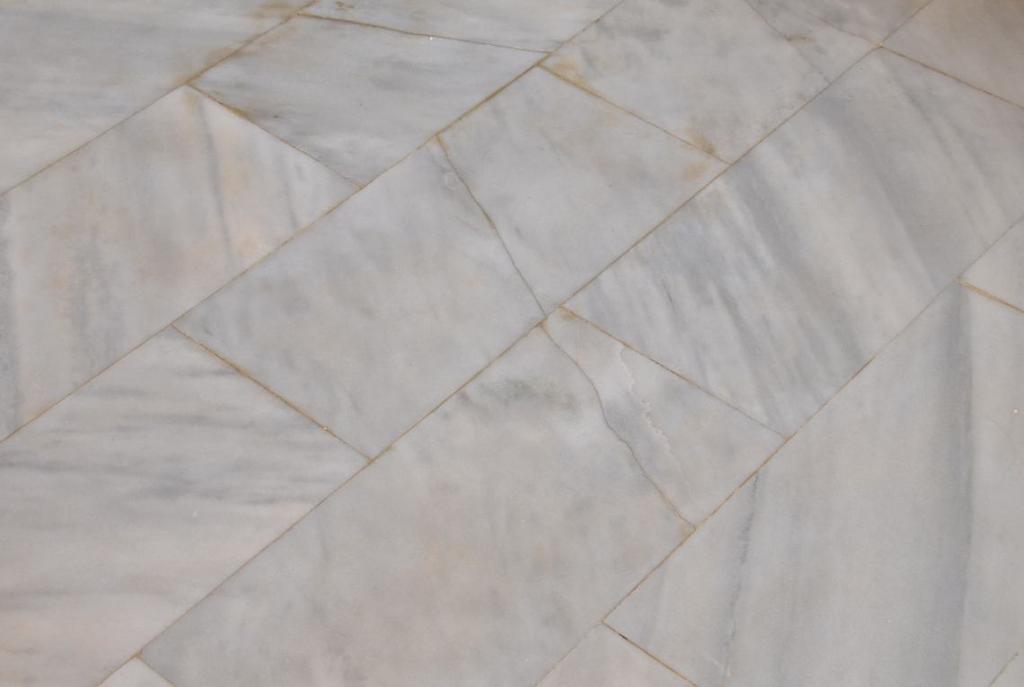

9 Poruchy dlažeb
10 Porucha režného zdiva vlivem objemových změn porušení tahem
11 Porucha režného zdiva vlivem objemových změn porušení tahem
12
13 Vybočení obruby schodu vlivem teplotní objemové změny
14 2A Zatížení nosné vrstvy vlivem objemových změn vrstvy připojené Primárně nosná konstrukce je ovlivněna účinkem vynucené deformace nenosné konstrukce Příkalady: interakce mezi ocelovým rámem dveří a stěnou Charakteristické poruchy: o tahové trhliny v nosné vrstvě o smykové poruchy ve spojovacím prostředí nebo v nosné vrstvě
15 Porucha nosné konstrukce vlivem dilatece střešního pláště terasy

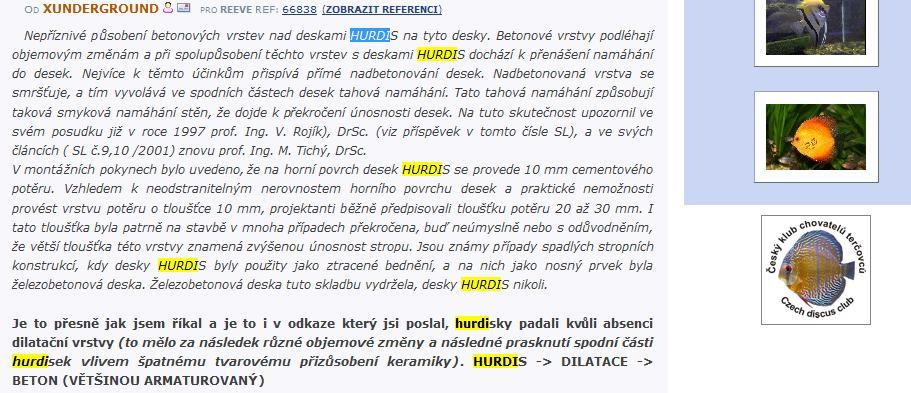

16 Příklad : Hurdisové stropy Kotelna je zastřešena pomocí podélného průvlaku, na který jsou uloženy příčné I nosníky spojité přes dvě pole (obr.2). Mezi I nosníky jsou desky HURDIS uložené do patek CSD HURDIS 2pa. Celá tato soustava je opatřena shora betonovou mazaninou a zdola omítkou. Na mazanině je vrstva perlitobetonu, dále desky ORSIL S (WD), lepenka, betonová mazanina a plechová krytina (obr. 3). [2] Rojík V. Znalecký posudek příčin havárie stropu HURDIS, 1997 Bouška: Příspěvek do diskuse o poruchách stropních desek HURDIS. Časopis Estav
17 Faktory ovlivnující riziko poruchy hurdisového stropu tuhost připojení (doporučeno separovat!) velikost objemových změn o smršťování nabetonávky o vlhkostní objemové změny střepu o teplotní změny obou vrstev
18 2B Změna statického působení nosné konstrukce Primárně nosná konstrukce je ovlivněna účinkem tuhosti nenosné konstrukce původně volně dilatující nosná konstrukce je podepřena připojenou tužší vrstvou.
19 Interakce 1. typu Interakce 2. typu Statické schéma Příklad konstrukcí: Připojená stěna nosná konstrukce budovy atika, římsa, zábradlí základová konstrukce podezdívka plotu,.. střešní plášť budovy příčky v posledním podlaží 1A nosná konstrukce se deformuje 1B vynucené deformace připojené stěny nosná konstrukce brání volné deformaci stěny 2A objemová změna připojené stěny zatěžuje nosnou vrstvu 2B vynucené deformace nosné konstrukce zatížení stěny důsledku její objemové změny
20 Připojená stěna Kde se situace vyskytuje: Střešní atiky Plnostěnná zábradlí Ploty a podezdívky plotů Markýzy a římsy Příčky v podstřešním prostoru vůči krovu Opěrné stěny (nosná konstrukce)..
21 1A Vynucená deformace připojené primárně nenosné stěny Připojená primárně nenosná konstrukce je ovlivněna účinkem vynucené deformace nepřiznaná dilatace objektu v návaznosti na připojenou primárně nenosnou stěnu

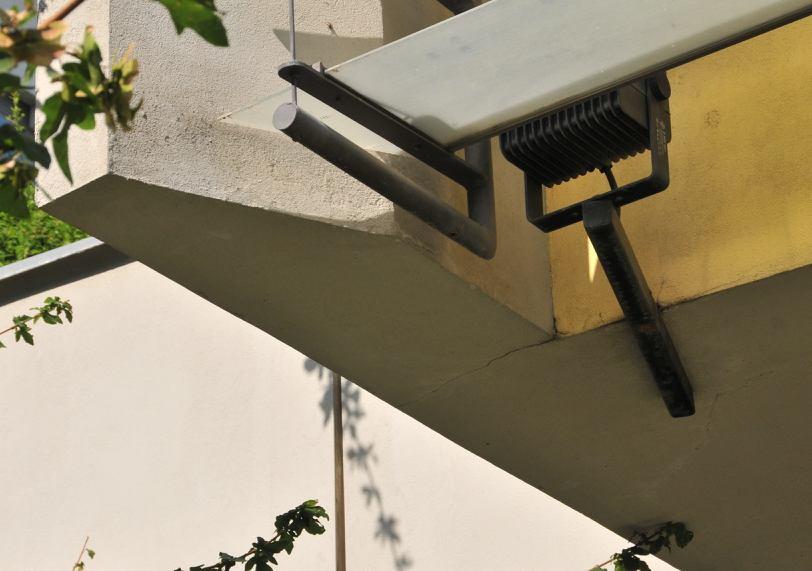

22 1B Objemová změna připojené primárně nenosné stěny Připojená primárně nenosná konstrukce je ovlivněna účinkem tuhosti nosné konstrukce
23 Poruchy zábradlí
24
25 Poruchy atik
26 Porucha štítové stěny (nevytápěný půdní prostor)
27 Porucha části obvodového pláště
28 2A Zatížení nosné konstrukce vlivem objemových změn připojené stěny Primárně nosná konstrukce je ovlivněna účinkem vynucené deformace nenosné konstrukce Vliv teplotně významě namáhaných konstrukcí (římsy, atiky,..)

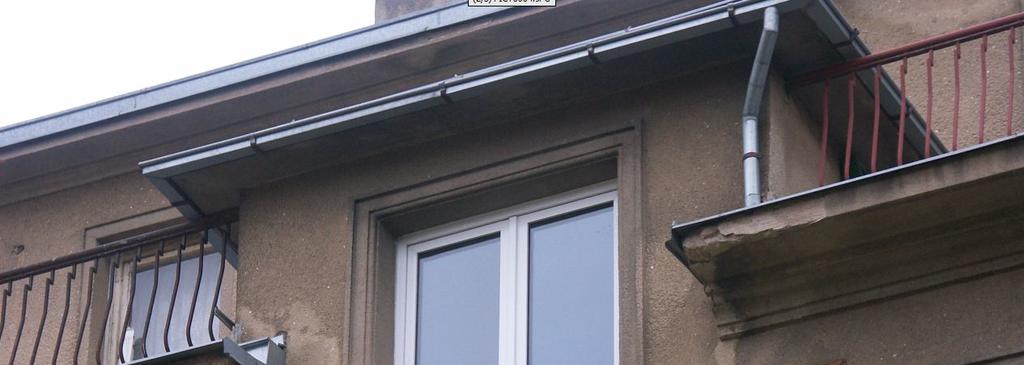

29 Porucha nosné stěny objektu vlivem teplotního namáhání římsy
30 Porucha nosné stěny vlivem dilatace střešní konstrukce
31 2B Změna statického působení nosné konstrukce Primárně nosná konstrukce je ovlivněna účinkem tuhosti nenosné konstrukce
32 Interakce ohýbané nosné konstrukce

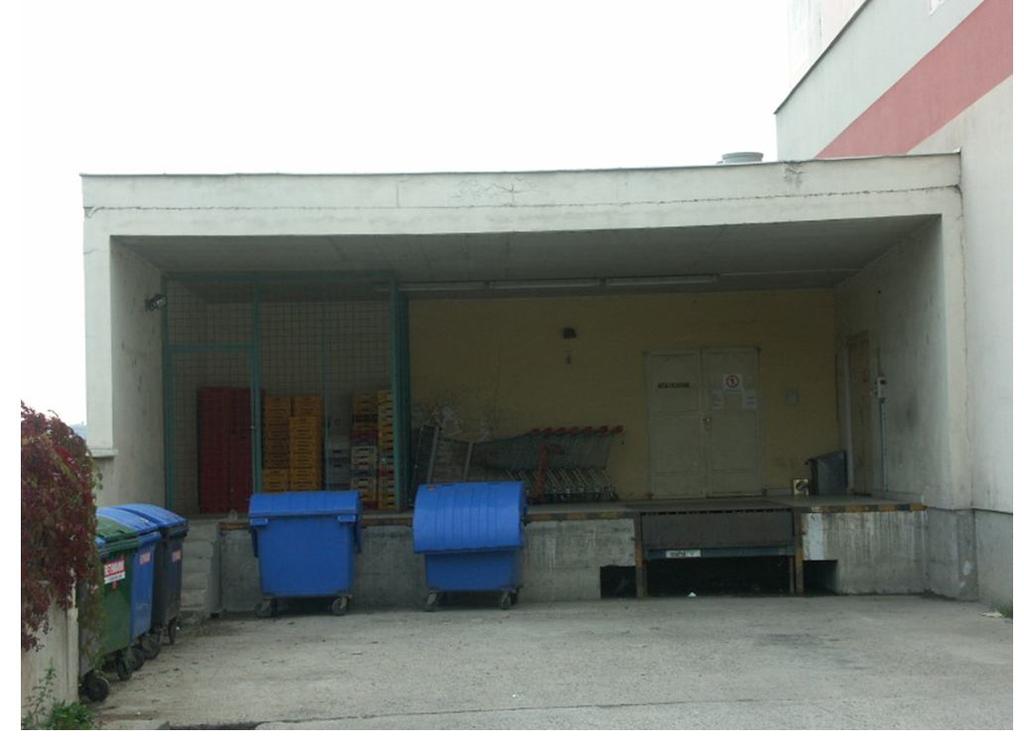

33 Porucha atiky vlivem průhybu nosné konstrukce
34 Porucha atiky vlivem průhybu konzoly
