1 Intelligent power sockets IQsocket / IQSW-GSMIP makes your life more comfortable Uživatelský manuál IQSW-GSMIP firmware documentation v.1.0 (for firmware v1.0) Uživatelský manuál

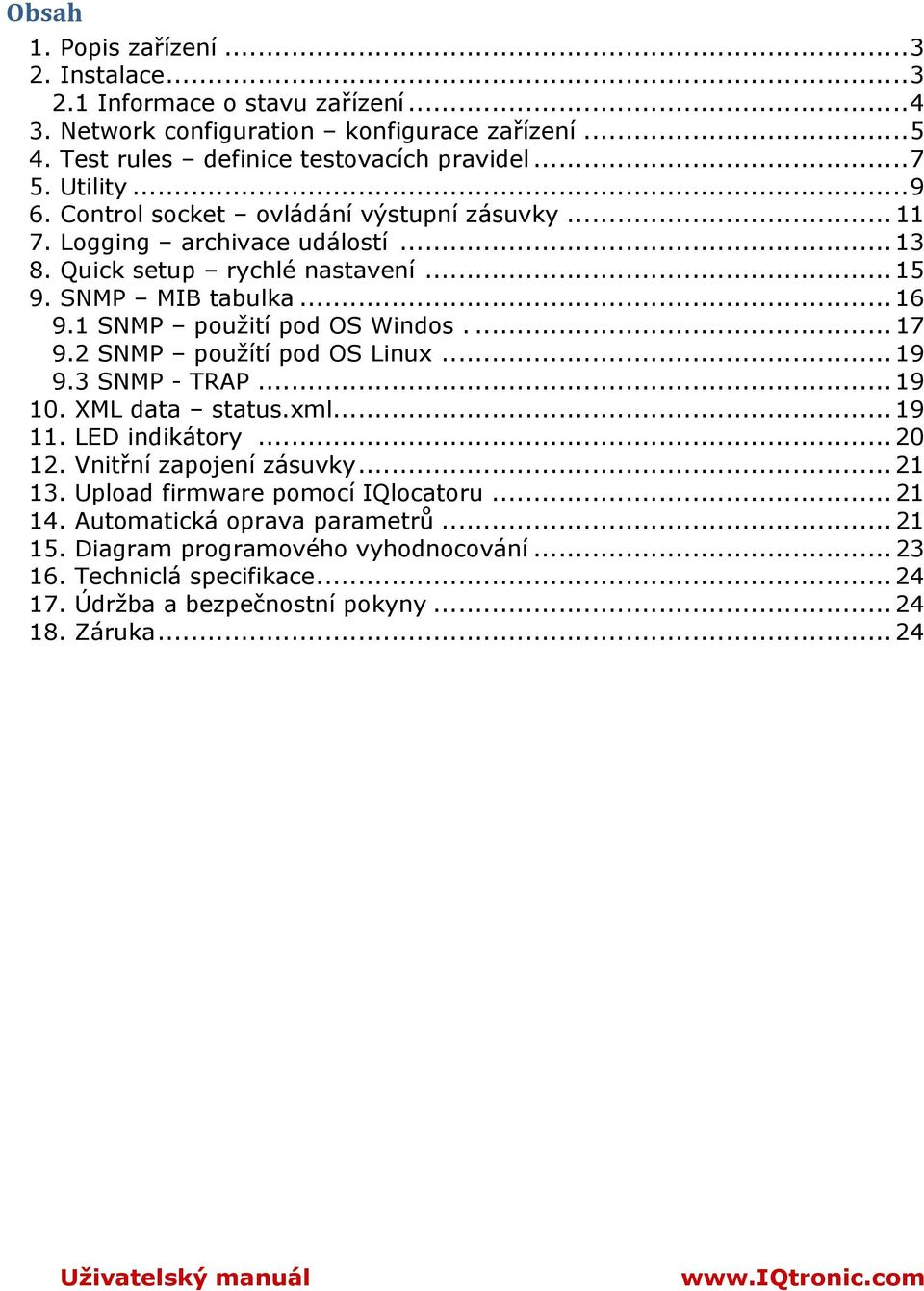

2 Obsah 1. Popis zařízení Instalace Informace o stavu zařízení Network configuration konfigurace zařízení Test rules definice testovacích pravidel Utility Control socket ovládání výstupní zásuvky Logging archivace událostí Quick setup rychlé nastavení SNMP MIB tabulka SNMP použití pod OS Windos SNMP použítí pod OS Linux SNMP - TRAP XML data status.xml LED indikátory Vnitřní zapojení zásuvky Upload firmware pomocí IQlocatoru Automatická oprava parametrů Diagram programového vyhodnocování Techniclá specifikace Údržba a bezpečnostní pokyny Záruka...24 Uživatelský manuál

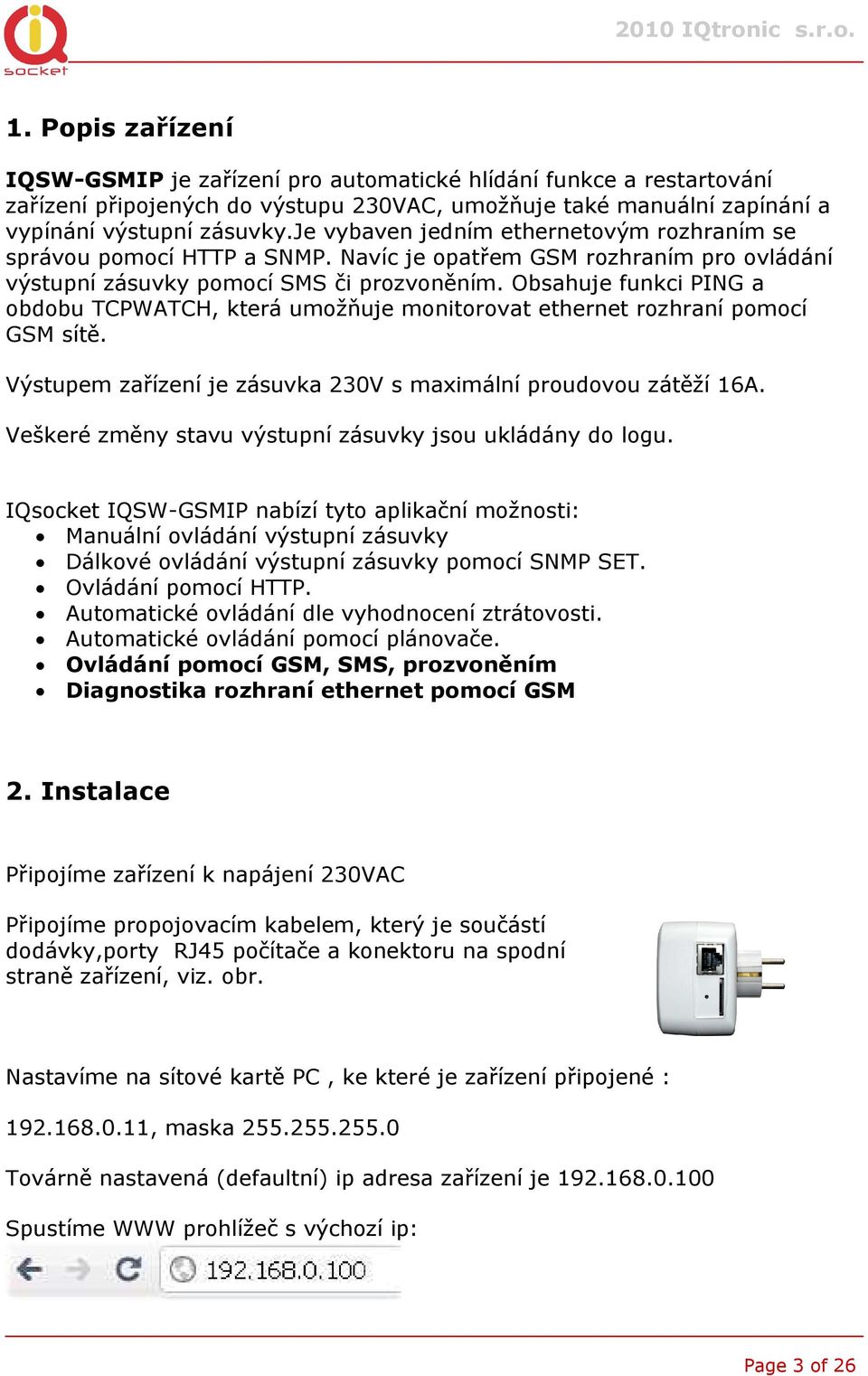

3 1. Popis zařízení IQSW-GSMIP je zařízení pro automatické hlídání funkce a restartování zařízení připojených do výstupu 230VAC, umožňuje také manuální zapínání a vypínání výstupní zásuvky.je vybaven jedním ethernetovým rozhraním se správou pomocí HTTP a SNMP. Navíc je opatřem GSM rozhraním pro ovládání výstupní zásuvky pomocí SMS či prozvoněním. Obsahuje funkci PING a obdobu TCPWATCH, která umožňuje monitorovat ethernet rozhraní pomocí GSM sítě. Výstupem zařízení je zásuvka 230V s maximální proudovou zátěží 16A. Veškeré změny stavu výstupní zásuvky jsou ukládány do logu. IQsocket IQSW-GSMIP nabízí tyto aplikační možnosti: Manuální ovládání výstupní zásuvky Dálkové ovládání výstupní zásuvky pomocí SNMP SET. Ovládání pomocí HTTP. Automatické ovládání dle vyhodnocení ztrátovosti. Automatické ovládání pomocí plánovače. Ovládání pomocí GSM, SMS, prozvoněním Diagnostika rozhraní ethernet pomocí GSM 2. Instalace Připojíme zařízení k napájení 230VAC Připojíme propojovacím kabelem, který je součástí dodávky,porty RJ45 počítače a konektoru na spodní straně zařízení, viz. obr. Nastavíme na sítové kartě PC, ke které je zařízení připojené : , maska Továrně nastavená (defaultní) ip adresa zařízení je Spustíme WWW prohlížeč s výchozí ip: Page 3 of 26

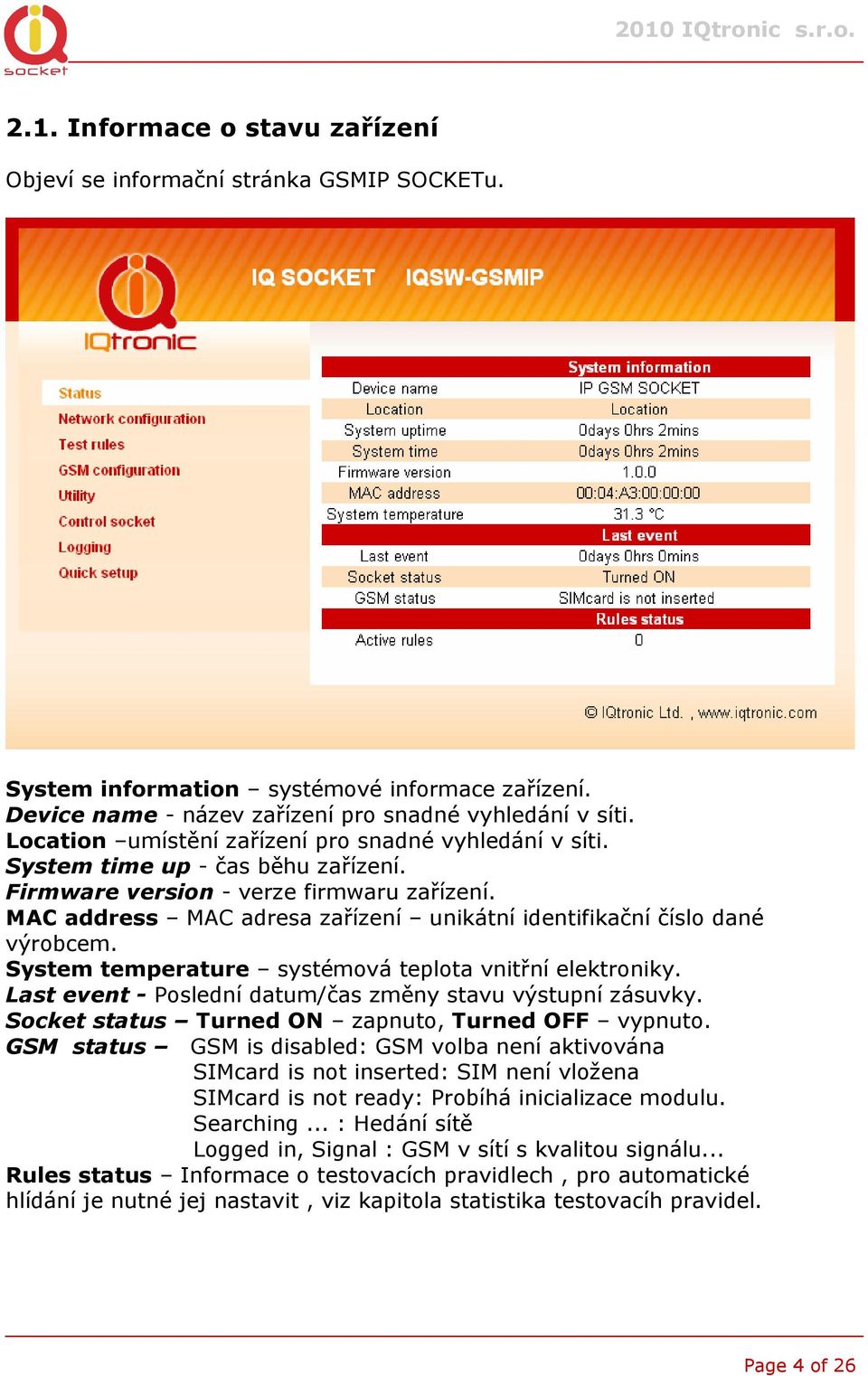

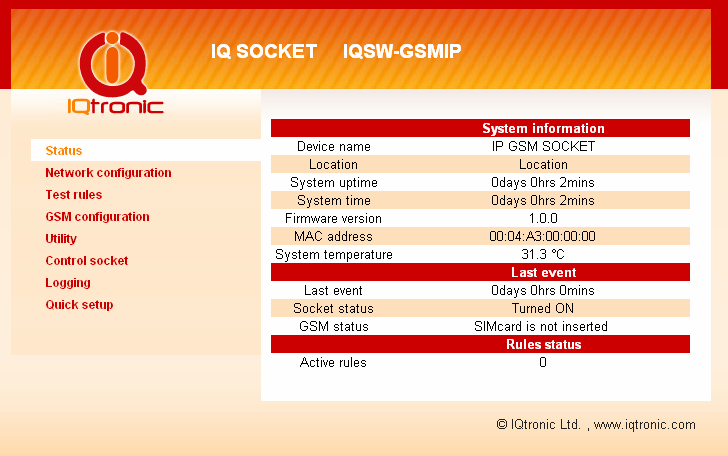

4 2.1. Informace o stavu zařízení Objeví se informační stránka GSMIP SOCKETu. System information systémové informace zařízení. Device name - název zařízení pro snadné vyhledání v síti. Location umístění zařízení pro snadné vyhledání v síti. System time up - čas běhu zařízení. Firmware version - verze firmwaru zařízení. MAC address MAC adresa zařízení unikátní identifikační číslo dané výrobcem. System temperature systémová teplota vnitřní elektroniky. Last event - Poslední datum/čas změny stavu výstupní zásuvky. Socket status Turned ON zapnuto, Turned OFF vypnuto. GSM status GSM is disabled: GSM volba není aktivována SIMcard is not inserted: SIM není vložena SIMcard is not ready: Probíhá inicializace modulu. Searching... : Hedání sítě Logged in, Signal : GSM v sítí s kvalitou signálu... Rules status Informace o testovacích pravidlech, pro automatické hlídání je nutné jej nastavit, viz kapitola statistika testovacíh pravidel. Page 4 of 26

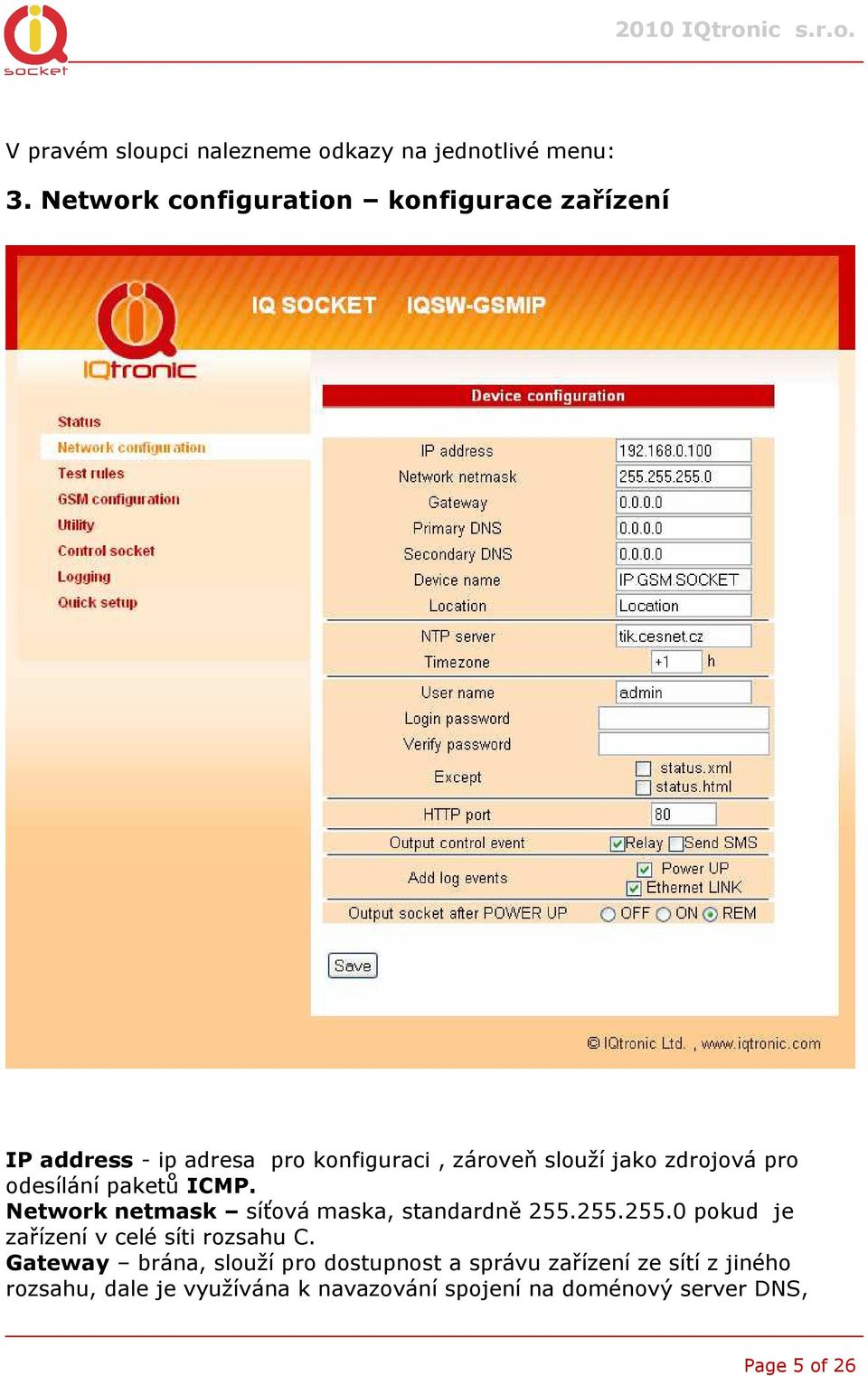

5 V pravém sloupci nalezneme odkazy na jednotlivé menu: 3. Network configuration konfigurace zařízení IP address - ip adresa pro konfiguraci, zároveň slouží jako zdrojová pro odesílání paketů ICMP. Network netmask síťová maska, standardně pokud je zařízení v celé síti rozsahu C. Gateway brána, slouží pro dostupnost a správu zařízení ze sítí z jiného rozsahu, dale je využívána k navazování spojení na doménový server DNS, Page 5 of 26

6 časový server NTP a pro odesílání testovacích ICMP paketu v případě že cílová adresa (Destination address) je z jiného rozsahu. Primary a secondary DNS ip adressy doménových serverů, jsou nutné v případě používání NTP a ICMP PING testovacích paketů na zadanou doménu. NTP server jméno serveru, ze kterého je získáván aktuální čas pomocí protokolu NTP. Timezone - zadává se v rozsahu + nebo - počet hodin, jedná se o korekci při přechodu času, případně pokud NTP server zásílá aktuální čas posunutý o danou časovou zónu. User name - Uživatelské jméno cheme-li přistupovat na zařízení se zabezpečením. Login password - uživatelské heslo, zobrazují se * místo vepisovaných znaků z důvodu utajení. Verify password vkládá se stejně jako Login password pro ověření správnosti. Except výjimka, na kterou se nebude vztahovat zabezpečené přihlášení. Bude se zobrazovat vždy bez hesla pokud je tato volba zaškrtnuta. Vztahuje se jen na úvodní informační stranu zařízení Status.html a Status.xml s daty pro další zpracování. HTTP port volba portu pro přístup pomocí protokolu HTTP, stadnardně je to port 80, případě port forwardu je možné změnit na jiný. Output control event v případě vyhodnocení testovacích pravidel proveď změnu stavu výstupní zásuvky Relay, připadně pošli SMS Send SMS. Add log events - Power UP, po každém zapnutí napájení zažízení je tato informace uložena do LOG souboru, je-li získán aktuální čas a tato volba je zaškrtnutá. Ethernet LINK po zvolení se do LOG souboru zapisuje informace o fyzickém spojení s ETHERNET zařízením, na které je připojeno. Output socket after POWER UP - Stav výstupní zásuvky po zapnutí zařízení k napájení. OFF vupnutá, ON zapnutá, REM - dle stavu před vypnutím z napájení. Page 6 of 26

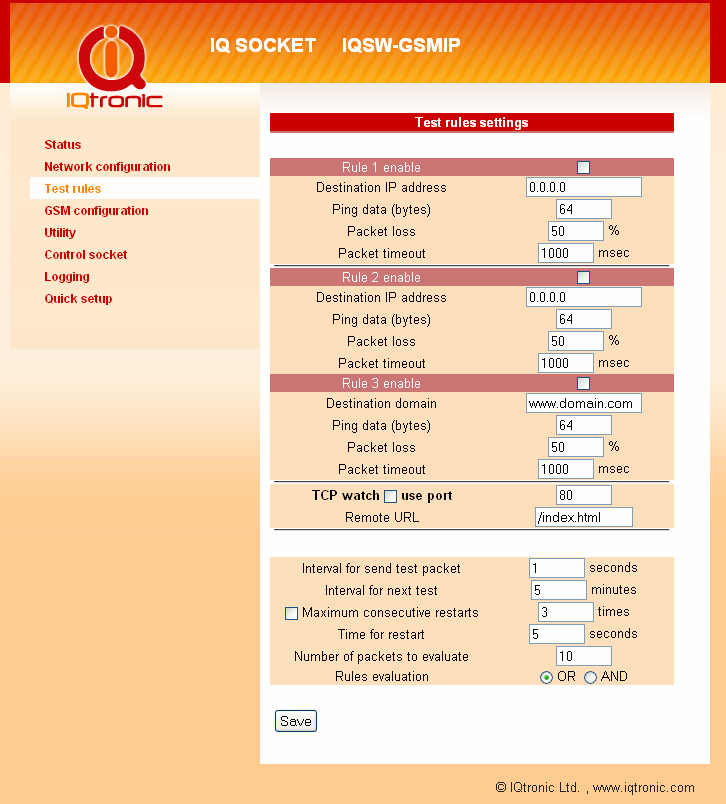

7 4. Test rules Definice testovacích pravidel. V tomto menu je možné nastavit pravidla pro automatické testování konkrétních zařízení respektive jejich IP address případně doménového jména.umožňuje provádět současně testy až na 3 zařízení, 2 dle IP adresy (Rule1 a 2), dle doménového jména (Rule 3). Doménové jméno může být nahrazeno ip adresou. Page 7 of 26

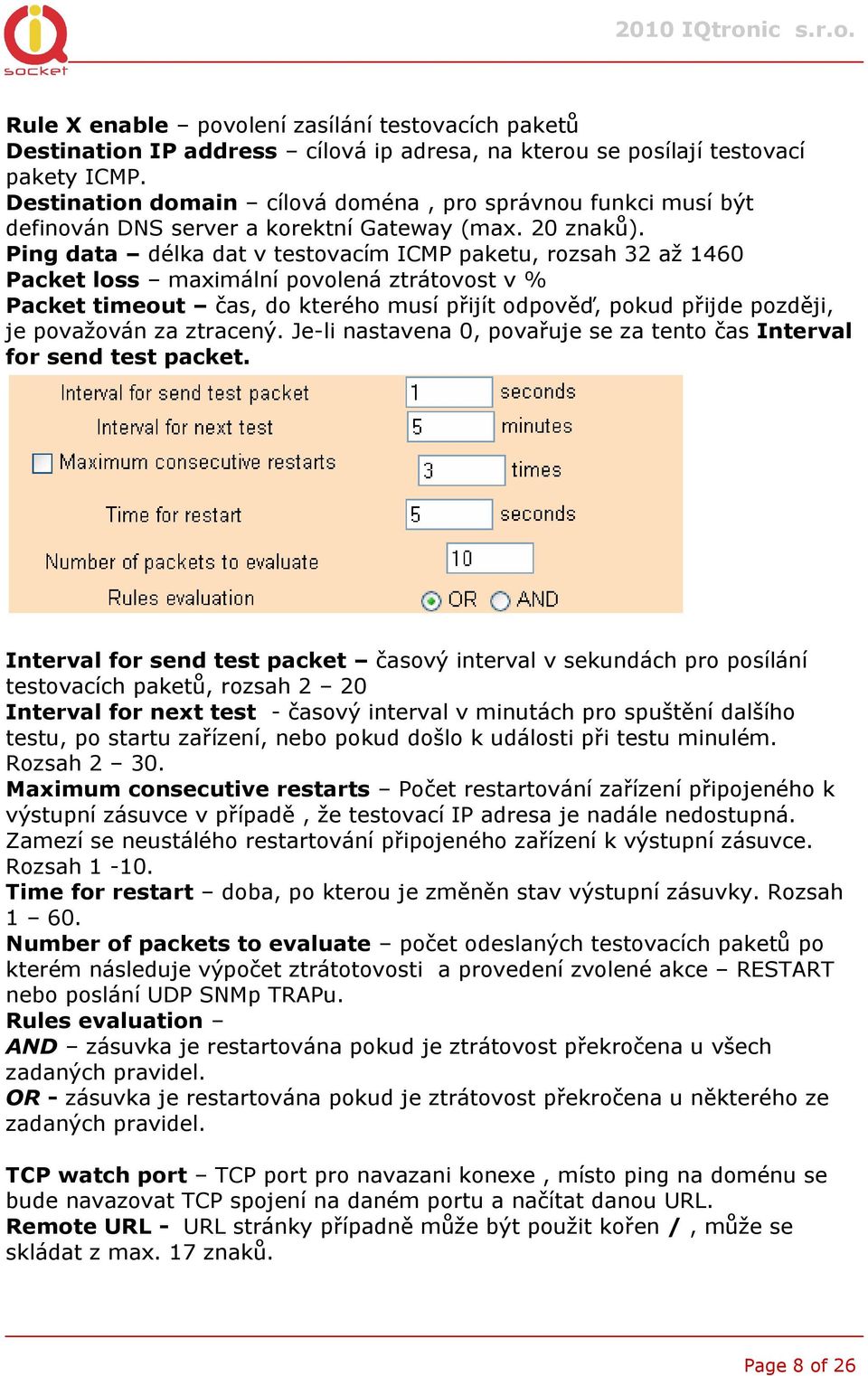

8 Rule X enable povolení zasílání testovacích paketů Destination IP address cílová ip adresa, na kterou se posílají testovací pakety ICMP. Destination domain cílová doména, pro správnou funkci musí být definován DNS server a korektní Gateway (max. 20 znaků). Ping data délka dat v testovacím ICMP paketu, rozsah 32 až 1460 Packet loss maximální povolená ztrátovost v % Packet timeout čas, do kterého musí přijít odpověď, pokud přijde později, je považován za ztracený. Je-li nastavena 0, povařuje se za tento čas Interval for send test packet. Interval for send test packet časový interval v sekundách pro posílání testovacích paketů, rozsah 2 20 Interval for next test - časový interval v minutách pro spuštění dalšího testu, po startu zařízení, nebo pokud došlo k události při testu minulém. Rozsah Maximum consecutive restarts Počet restartování zařízení připojeného k výstupní zásuvce v případě, že testovací IP adresa je nadále nedostupná. Zamezí se neustálého restartování připojeného zařízení k výstupní zásuvce. Rozsah Time for restart doba, po kterou je změněn stav výstupní zásuvky. Rozsah Number of packets to evaluate počet odeslaných testovacích paketů po kterém následuje výpočet ztrátotovosti a provedení zvolené akce RESTART nebo poslání UDP SNMp TRAPu. Rules evaluation AND zásuvka je restartována pokud je ztrátovost překročena u všech zadaných pravidel. OR - zásuvka je restartována pokud je ztrátovost překročena u některého ze zadaných pravidel. TCP watch port TCP port pro navazani konexe, místo ping na doménu se bude navazovat TCP spojení na daném portu a načítat danou URL. Remote URL - URL stránky případně může být použit kořen /, může se skládat z max. 17 znaků. Page 8 of 26

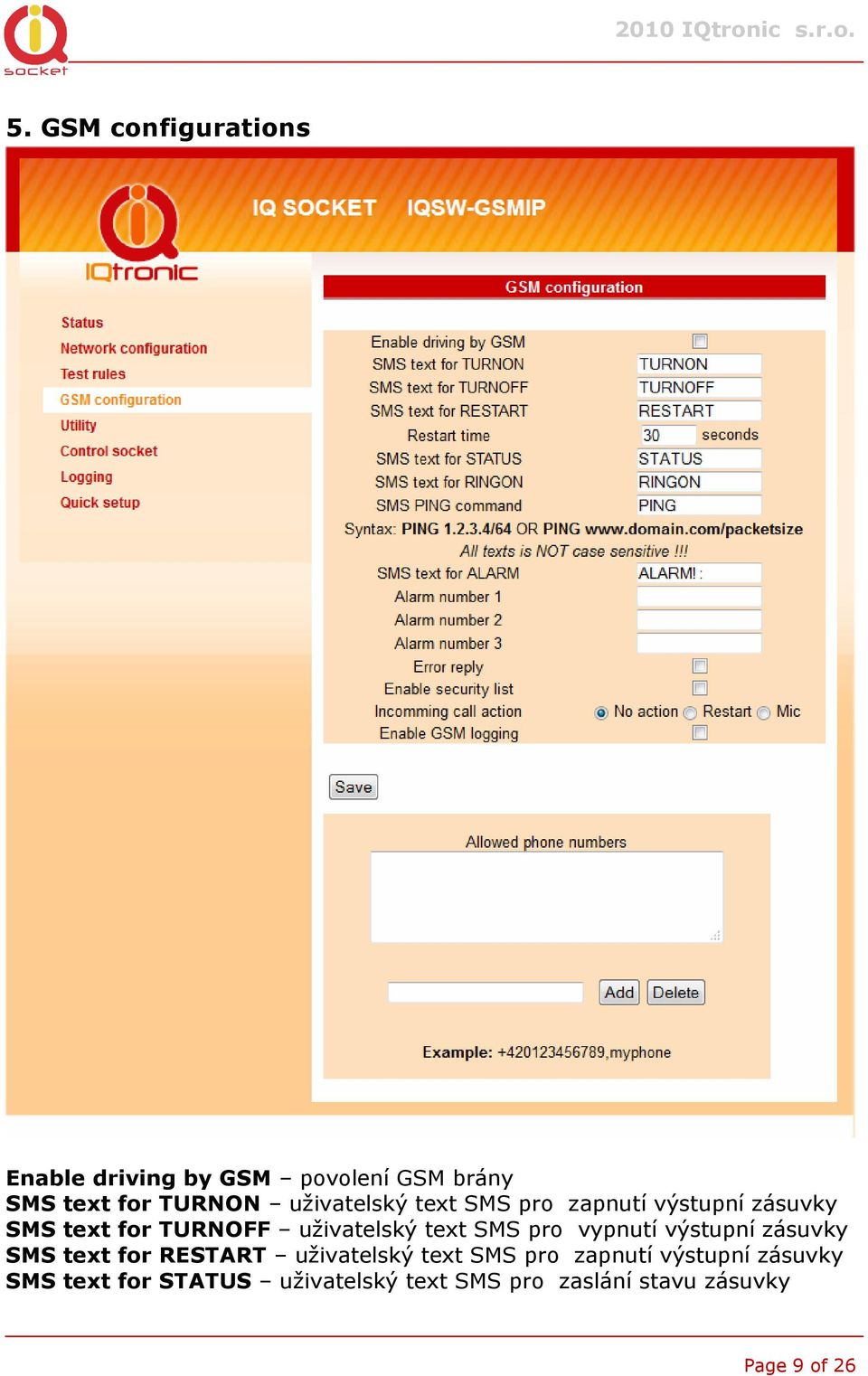

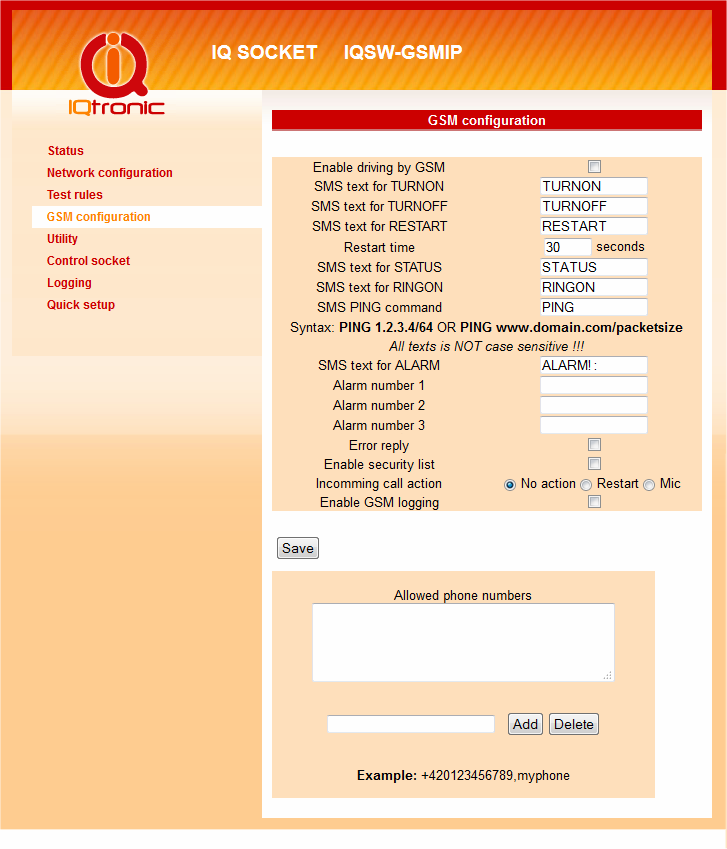

9 5. GSM configurations Enable driving by GSM povolení GSM brány SMS text for TURNON uživatelský text SMS pro zapnutí výstupní zásuvky SMS text for TURNOFF uživatelský text SMS pro vypnutí výstupní zásuvky SMS text for RESTART uživatelský text SMS pro zapnutí výstupní zásuvky SMS text for STATUS uživatelský text SMS pro zaslání stavu zásuvky Page 9 of 26

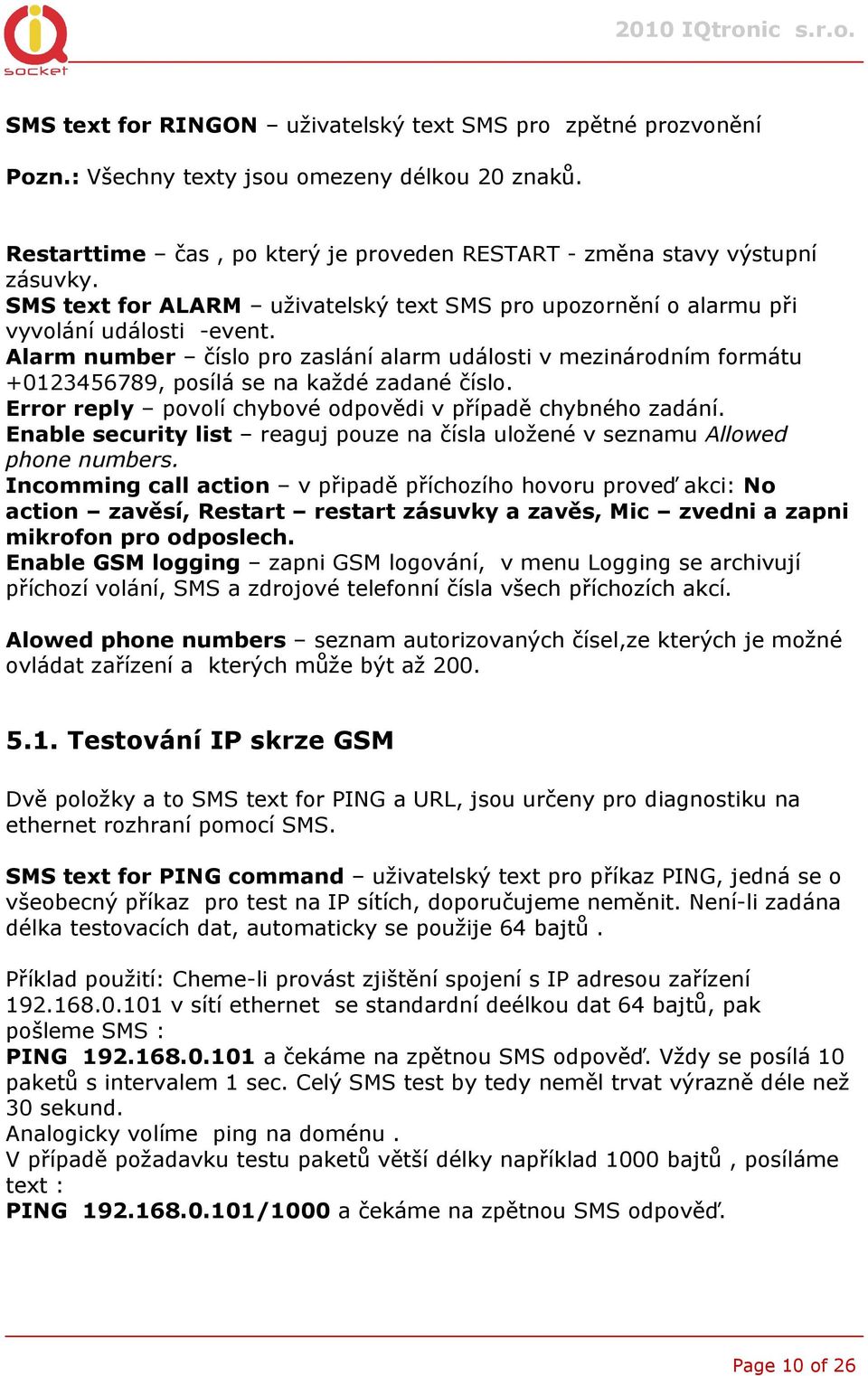

10 SMS text for RINGON uživatelský text SMS pro zpětné prozvonění Pozn.: Všechny texty jsou omezeny délkou 20 znaků. Restarttime čas, po který je proveden RESTART - změna stavy výstupní zásuvky. SMS text for ALARM uživatelský text SMS pro upozornění o alarmu při vyvolání události -event. Alarm number číslo pro zaslání alarm události v mezinárodním formátu , posílá se na každé zadané číslo. Error reply povolí chybové odpovědi v případě chybného zadání. Enable security list reaguj pouze na čísla uložené v seznamu Allowed phone numbers. Incomming call action v připadě příchozího hovoru proveď akci: No action zavěsí, Restart restart zásuvky a zavěs, Mic zvedni a zapni mikrofon pro odposlech. Enable GSM logging zapni GSM logování, v menu Logging se archivují příchozí volání, SMS a zdrojové telefonní čísla všech příchozích akcí. Alowed phone numbers seznam autorizovaných čísel,ze kterých je možné ovládat zařízení a kterých může být až Testování IP skrze GSM Dvě položky a to SMS text for PING a URL, jsou určeny pro diagnostiku na ethernet rozhraní pomocí SMS. SMS text for PING command uživatelský text pro příkaz PING, jedná se o všeobecný příkaz pro test na IP sítích, doporučujeme neměnit. Není-li zadána délka testovacích dat, automaticky se použije 64 bajtů. Příklad použití: Cheme-li provást zjištění spojení s IP adresou zařízení v sítí ethernet se standardní deélkou dat 64 bajtů, pak pošleme SMS : PING a čekáme na zpětnou SMS odpověď. Vždy se posílá 10 paketů s intervalem 1 sec. Celý SMS test by tedy neměl trvat výrazně déle než 30 sekund. Analogicky volíme ping na doménu. V případě požadavku testu paketů větší délky například 1000 bajtů, posíláme text : PING /1000 a čekáme na zpětnou SMS odpověď. Page 10 of 26

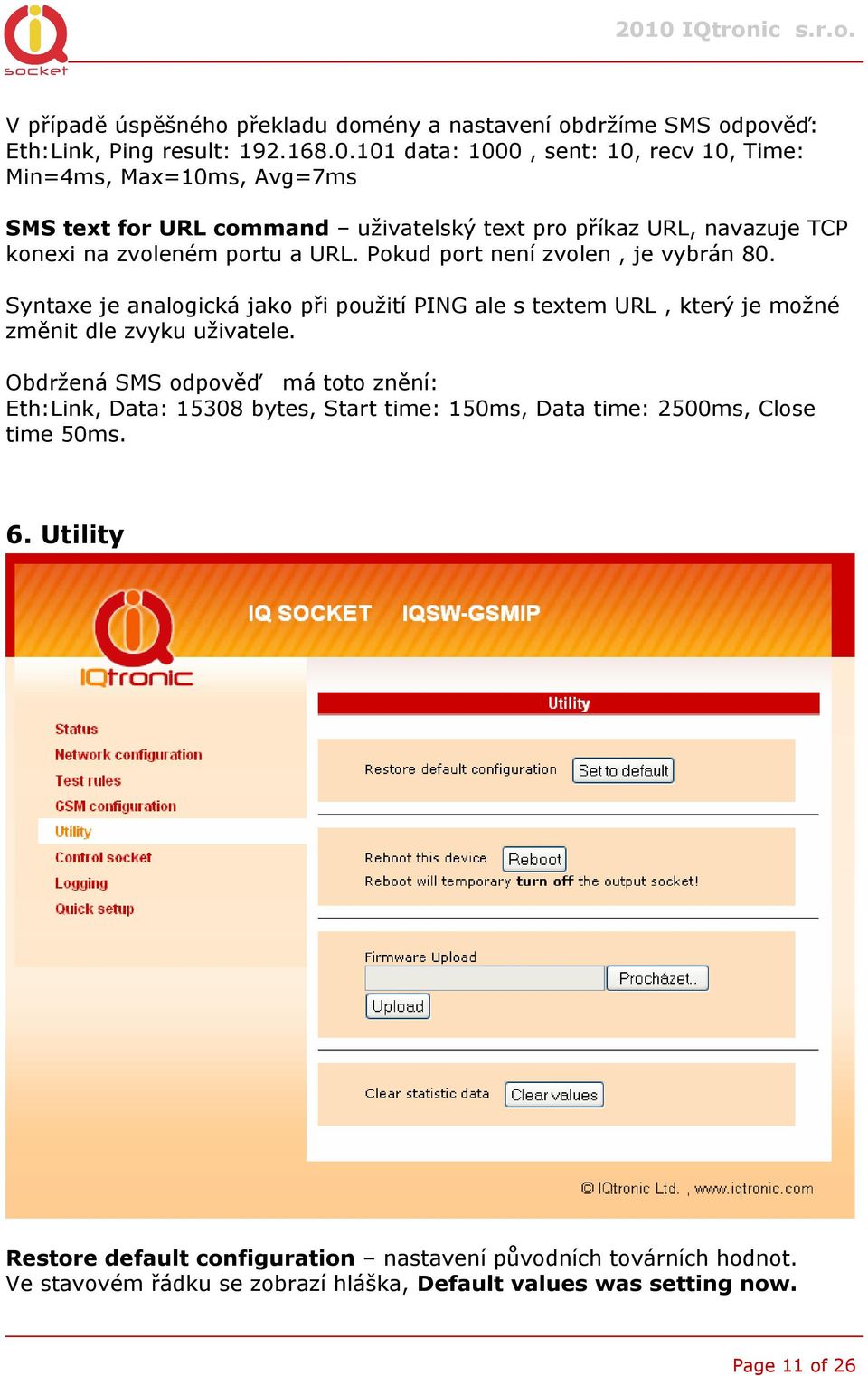

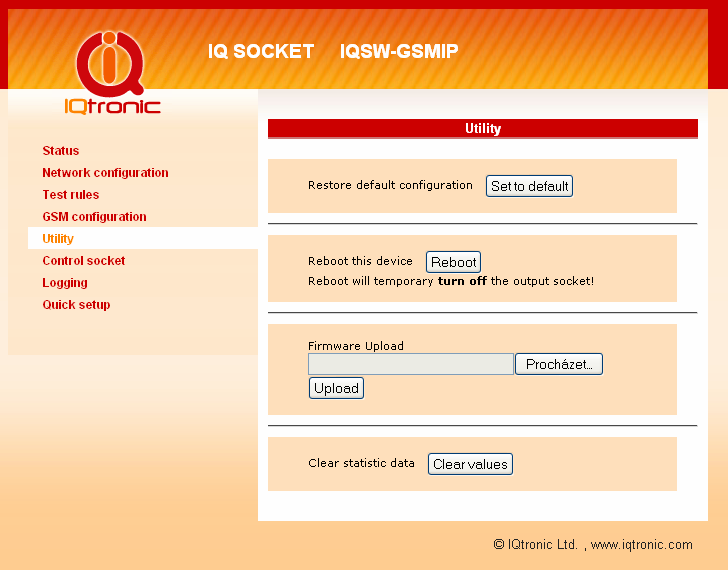

11 V případě úspěšného překladu domény a nastavení obdržíme SMS odpověď: Eth:Link, Ping result: data: 1000, sent: 10, recv 10, Time: Min=4ms, Max=10ms, Avg=7ms SMS text for URL command uživatelský text pro příkaz URL, navazuje TCP konexi na zvoleném portu a URL. Pokud port není zvolen, je vybrán 80. Syntaxe je analogická jako při použití PING ale s textem URL, který je možné změnit dle zvyku uživatele. Obdržená SMS odpověď má toto znění: Eth:Link, Data: bytes, Start time: 150ms, Data time: 2500ms, Close time 50ms. 6. Utility Restore default configuration nastavení původních továrních hodnot. Ve stavovém řádku se zobrazí hláška, Default values was setting now. Page 11 of 26

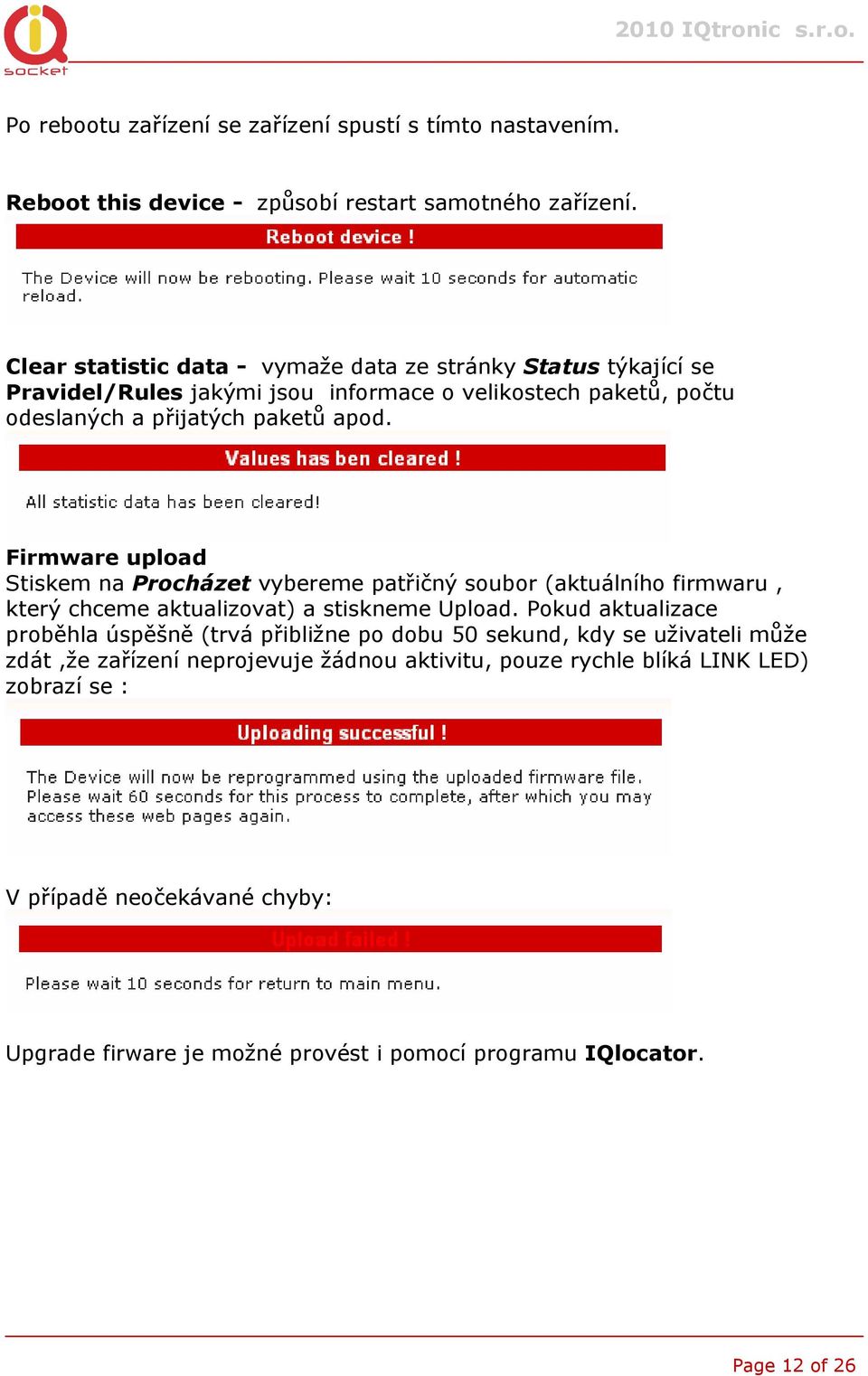

12 Po rebootu zařízení se zařízení spustí s tímto nastavením. Reboot this device - způsobí restart samotného zařízení. Clear statistic data - vymaže data ze stránky Status týkající se Pravidel/Rules jakými jsou informace o velikostech paketů, počtu odeslaných a přijatých paketů apod. Firmware upload Stiskem na Procházet vybereme patřičný soubor (aktuálního firmwaru, který chceme aktualizovat) a stiskneme Upload. Pokud aktualizace proběhla úspěšně (trvá přibližne po dobu 50 sekund, kdy se uživateli může zdát,že zařízení neprojevuje žádnou aktivitu, pouze rychle blíká LINK LED) zobrazí se : V případě neočekávané chyby: Upgrade firware je možné provést i pomocí programu IQlocator. Page 12 of 26

13 6. Control socket Ovládání výstupní zásuvky. Výstupní zásuvky je možné ovládat pomocí tlačítek manuálně. Trvale zapnout: TURN ON socket now Trvale vypnout: TURN OFF socket now Page 13 of 26

14 Nebo změnit její stav na definovanout dobu: RESTART socket now Stav zásuky se zobrazuje v horním stavovém řádku. Zajímavější ovládání přináší plánovač: Schedule output. Jedá se o ovládání zásuvky dle nastaveného časového programu. Počet jednotlivých nastavení může být až 50! Podmínkou funkce je aktuální čas, zobrazuje se v tomto menu, získaný z časového NTP serveru. Každý vložený řádek udává změnu na nastavenou teplotu po daném čase. To znamená, že stav výstupní zásuvky se změní, vždy v daném čase. Je tedy možné ji současně manuálně ovládat aniž by ji automatika zpetně nastavovala do nastaveného stavu plánovačem. Změna stavu se tedy provede v daném čase jen jednou. Příklad: Vložíme řádek: Mo,Tu,We,Th,Fr,Sa,Su,20:00,Off Stiskneme Save Vložíme řádek: Mo,Tu,We,Th,Fr,Sa,Su,21:00,On Zaškrtneme Enable scheduler Stiskneme Save Plánovač tedy každý den výstupní zásuvku vypne ve a každý všední den zapne ve 21:00. Je možno vložit libovolnou kombinaci dnů, třeba pro víkend takto: Sa,Su,20:00,Off Sa,Su,21:00,On Page 14 of 26

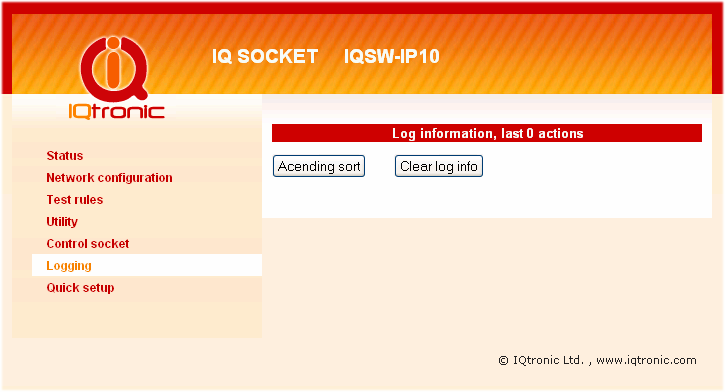

15 Pro výmaz konkrétního řádku vložíme jeho celé znění a stiskneme Delete. Nebo můžeme vložit jen syntaxi částečnou, ta způsobí výmazání řádku se stejným obsahem zadaného textu. Chceme-li vymazat vše vložíme text ALL a skiskneme Delete. 7. Logging archivace událostí. Všechny událostí týkající se změny výstupní zásuvky, aktualizací firmware, volitelně je možné aktivovat archivování připojení zařízení k ETHERNET rozhaní a start zařízení, ten je signalizován 0 start po připojení k napájení a 1 reboot zařízení pomocí utility reboot tlačítka. Vše se zobrazují s aktuálním časem, pokud je získan z NTP serveru, pokud není, logy se zobrazují bez něj, kromě logu uživatelsky definovaných v menu Network settings. K dispozici je take setřídění dle času a to buď vzestupně ascending sort, kdy se zobrazí shora logy s nejaktuálnější po nejstařší, sestupně descending sort, a nebo postupně - Normal sort, kdy aktuální záznam postupně cykluje seshora dolů. Aktuální log je vyznačen kolatou odrážkou před ním. Maximální počet logů může být až 50, poté se nejstarší přepisují. Na následujícím obrázku vidíme některé z archivovaných událostí. Page 15 of 26

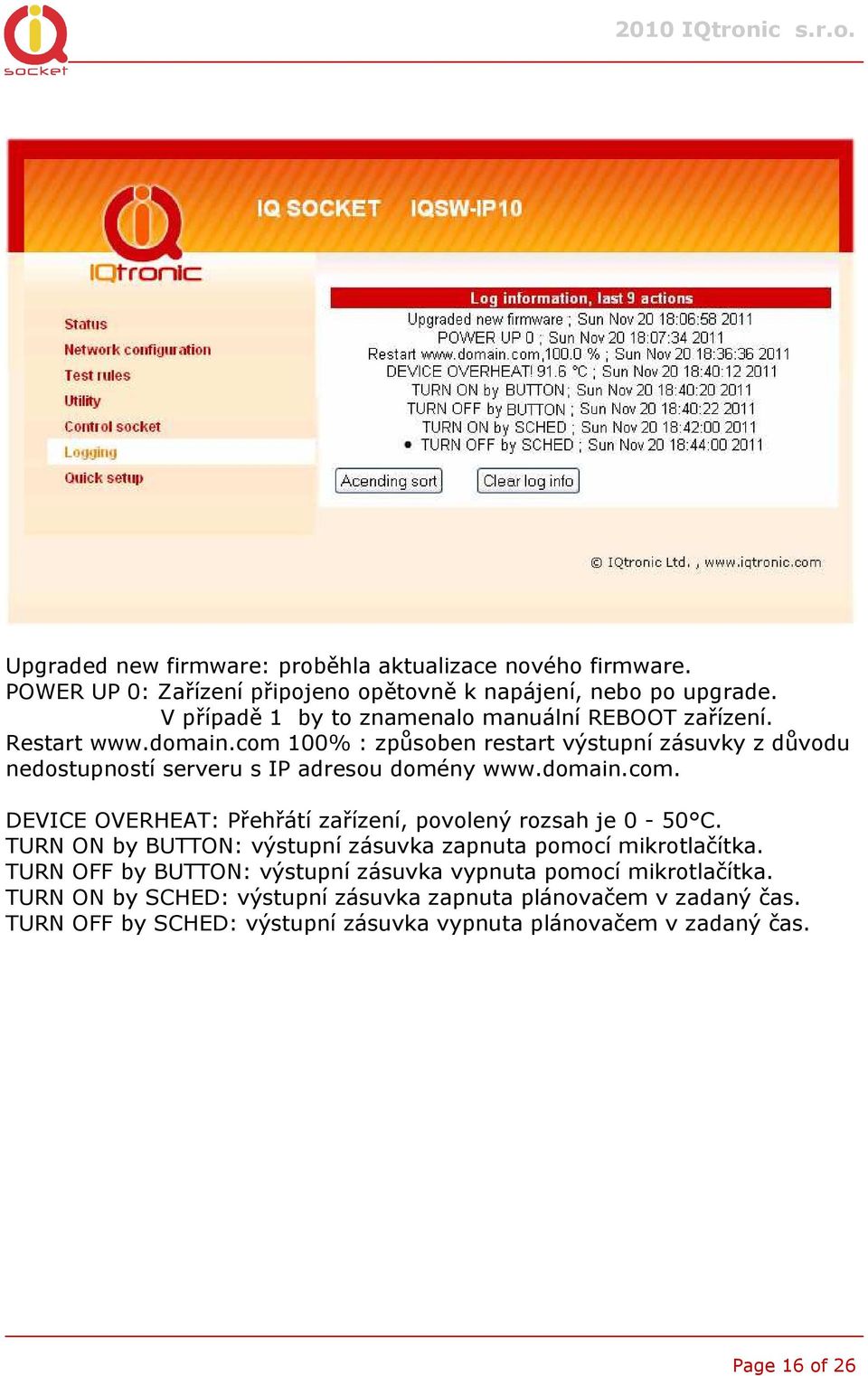

16 Upgraded new firmware: proběhla aktualizace nového firmware. POWER UP 0: Zařízení připojeno opětovně k napájení, nebo po upgrade. V případě 1 by to znamenalo manuální REBOOT zařízení. Restart 100% : způsoben restart výstupní zásuvky z důvodu nedostupností serveru s IP adresou domény DEVICE OVERHEAT: Přehřátí zařízení, povolený rozsah je 0-50 C. TURN ON by BUTTON: výstupní zásuvka zapnuta pomocí mikrotlačítka. TURN OFF by BUTTON: výstupní zásuvka vypnuta pomocí mikrotlačítka. TURN ON by SCHED: výstupní zásuvka zapnuta plánovačem v zadaný čas. TURN OFF by SCHED: výstupní zásuvka vypnuta plánovačem v zadaný čas. Page 16 of 26

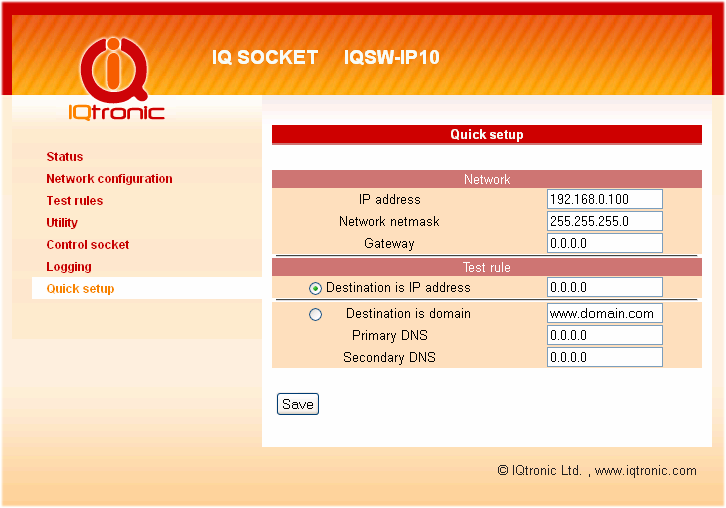

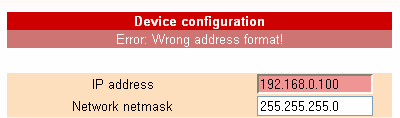

17 8. Quick setup rychlé nastavení. Toto menu slouží k rychlému nastavení správne funkce zařízení, které zvládne i méně zkušený uživatel. V případě kolizního či chybějícího nastavené se zobrazí ve stavovém řádku hlášení o tomto kolizním nastavení, volbu je pak nutné opakovat dokud nezískáme hlášení o úspěšném nastavení: Toto nastavení se pak přenese do polí v menu Test rules a provede se aktivace těchto pravidel. Možné chyby jsou: Byla zadána cílová/destination ip adresa, které je z jiného rozsahu sítě, ale brána chybí nebo není korektní. Nebyla zadána cílova/destination ip adresa. Page 17 of 26

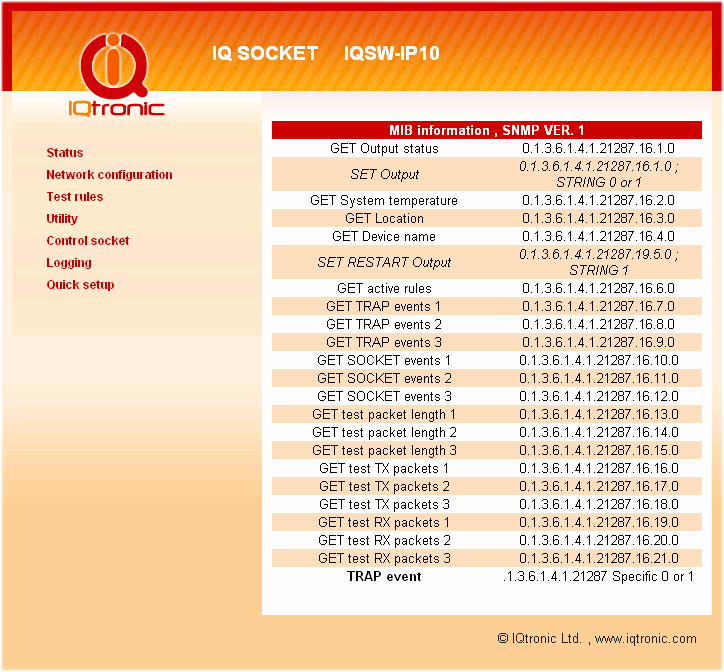

18 Brána/gateway chybí nebo není korektní, pro doménu je vždy nutná. Pro testování na doménu je nutný rovněž DNS server. 9. SNMP MIB tabulka Page 18 of 26

19 Stav výstupní zásuvky je možné ovládat pomocí protokolu SNMP, který je standardem v ovládání. Výhoda spočívá v tom, že SNMP podpora je široce implentována do různých operačních systémů. Další výhodou je použití malého množství dat pro provedení SNMP příkazu - v podstatě jde o 2 pakety request a reply. V menu je tato volba standardně povolena SNMP použití pod OS windows Pro tento systém budeme muset nainstalovat SNMP browser, buďto PRTG nebo MIB browser od IREASONING. Oba dva programy jsou volně dostupné na internetu a na stránkách v sekci software. Po úspěšném nainstalování program spustíme. Do okna address zadáme ip adresu WATCHDOGu a stiskneme Advanced Takto nastavíme menu Advanced. Read a Write Community je heslo public, Page 19 of 26

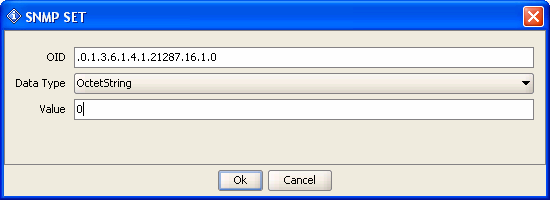

20 které je defaultni v SNMP nastaveni. Následně je možné výčítat hodnoty ze zařízení dle popisu MIB information, MIB tabulka. Pro nastavování stavu výstupní zásuvky je nutné použít volbu SET. Value 0 znamená vypni, 1 zapni. Page 20 of 26

21 Po úspešném provedení se musí zobrazit hláška 9.2. SNMP použití pod OS linux Tento systém má protokol SNMP verze 1.0 standardně implemetovánu a proto stačí pouze využít příkazu snmpget a snmpset. Pro získání - čtení hodnot použijeme syntaxi: (s platnou IP adresou) Vrátí stav zásuvky 1 zapnutá, jinak timeout. Pro ovládání - zápis použijeme: (s platnou IP adresou) Provedli jsme restart hlídaného zařízení na definovaný čas v menu NEtowrk timeout. V případě chyby vrací timeout SNMP TRAP Pro test a příjem TRAP paketu je možné využít TRAP receiver, který je součástí MIB browseru. 10. XML data - status.xml Zařízení obsahuje úvodní stránku rovněž ve formátu XML. Formát je zde: <status> <devname>ip SOCKET </devname> <location>location</location> Page 21 of 26

22 <systimeup>0days 0hrs 2mins </systimeup> <systime>0days 0hrs 2mins </systime> <fwver>1.0.0</fwver> <macaddr>00:19:51:10:05:29</macaddr> <systemp>27.1</systemp> <lastevent>0days 0hrs 2mins </lastevent> <socket>turned ON</socket> <rules>0</rules> <ip1></ip1> <evt1></evt1> <evs1></evs1> <pl1></pl1> <pr1></pr1> <pt1></pt1> <st1></st1> <at1></at1> <ip2></ip2> <evt2></evt2> <evs2></evs2> <pl2></pl2> <pr2></pr2> <pt2></pt2> <st2></st2> <at2></at2> <ip3></ip3> <evt3></evt3> <evs3></evs3> <pl3></pl3> <pr3></pr3> <pt3></pt3> <st3></st3> <at3></at3> </status> 11. Led indikátory POWER červená, blikáním v intervalu 1 sec signalizuje správnout funkci. LINK/ACT zelená, trvalý svit indikuje připojení do LAN, pohasínáním indikuje síťovou LAN aktivitu. OUTPUT žlutá, stav výstupní zásuvky, svítí výstupní zásuvka je pod napětím, nesvítí zásuvka je odpojena Page 22 of 26

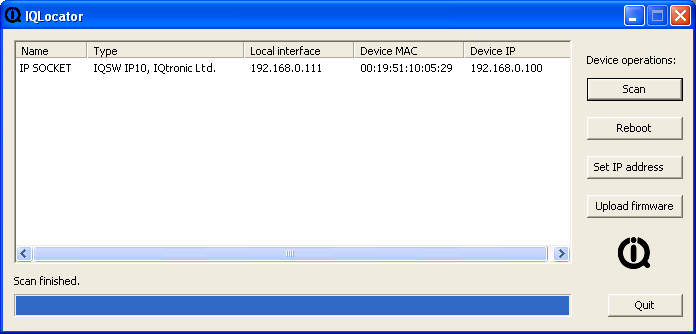

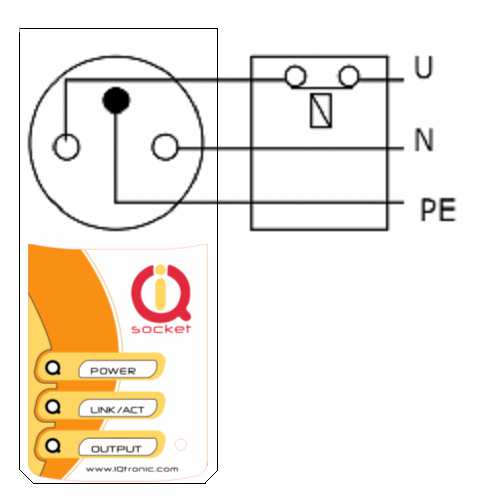

23 12. Vnitřní zapojení zásuvky. Jak je ze schématu zřejmé, zařízení neslouží k bezpečnostnímu odpojení ovládaného zařízení od sítě, ale pouze ke spínání a rozpínání. 13. Upload firmware pomocí IQlocatoru Program IQlocator.exe značně usnadní první spuštení zařízení, rychlou změnu IP adresy, nebo přehrání aktuálního firmware. Připojíme zařízení k napajení a k LAN osobního počítače s dodaným kabelem a stitkneme SCAN. Po skončení hledání se v okně zobrazí informace o nalezených zařízeních: Page 23 of 26

24 Pro změnu IP adresy, klikneme na řádek zvolíme zařízení a poak na SET IP adresses. Po vložení IP adresy stikneme set, okno se zavře, zobrazí se hláška IP address was succesfuly set a autoomaticky se spustí znovu SCAN, kde je již zařízení s novou IP adresou, která je dočasná. Pro upgrade firmware stikneme stejnojmenné tlačítko, zvolíme jméno souboru a umístění, poté stiskneme tlačítko Upload. Okno se zavře a zobrazí se program bar, který zobrazuje stav nahrávání, po 100% se zobrazí hláška succesfull, upload proběhl v pořádku. Nyní je nutné vyčkat cca 30 sekund, kdy probíhá vnitřní přepis. Důležité upozornění: V žádném případě zařízení nevypínejte od napájení při tomto procesu, totéž platí i upgradu přes WWW!!! 14. Automatická oprava parametrů Zařízení při zadání špatného parametru, případně špatného rozsahu, automaticky daný rozsah upraví do správných mezí, pokud je zadán parametr nesmyslný, přepíše se původní hodnotou. Ve stavovém řádku se zobrazí chybové hlášení a zkorektovaný parametr se podbarví červeně. Page 24 of 26

25 15. Diagram programového vyhodnocování Všechny hodnoty, se kterými se pracuje naleznete v menu TEST RULES Proměnné request jsou testovací pakety poslané na testované zařízení. Proměnné response jsou odpovědi přijaté od testovaného zařízení. Page 25 of 26

26 16. Technická specifikace Model Napájení,spotřeba IQSW-GSMIP 230VAC, 3Watts Výstup, spínací člen 230V, 16A, Relay, 240V/30A Provozní teplota a relativní vlhkost Hmotnost a rozměry Vstupy 0 až 50 C, max 80 % 200g, vxšxh/h+zás, 140 x 65 x 55/92 mm 1x 10T Ehternet Instalační kategorie LED indikátory Vlastnosti II. přepětí max 2500V, pracovní podmínky - normální 3x 3mm LED R,G,Y Ovládání spotřebičů pomocí IP protokolu,gsm SMS, manuálně, automaticky plánovaně. 17. Údržba a bezpečnostní pokyny Zařízení je navrhnuté pro použití ve vnitřních prostorech, jako jsou například byty, kanceláře apod. Nevystavujte ho vlhkému, mokrému ani chemicky agresivnímu prostředí. Nevystavujte zařízení otřesům, úderům a pádům, protože může dojít k jeho poškození. Připojujte spotřebiče s maximálním odběrem do 16A, v případě vyššího proudu či jiného typy zátěže je nutné použít stykač, při přetížení může zařízení přestat plnit funkci spínače. 18. Záruka Na zařízení poskytuje dodavatel záruku po dobu 24 měsíců od data prodeje. Tato záruka se nevztahuje na poškození, které vznikly nesprávným používáním, nedodržením provozních pokynů uvedených v manuálu. Záruka se nevztahuje na mechanicky a elektricky poškozené relé v případě spínání spotřebičů nevhodné zátěže. Sériové číslo Datum Podpis a razítko dodavatele prodeje Nárok na záruku zaniká, pokud výrobní číslo výrobku není shodné s číslem na záručním listu, je pozměněné, odstraněné nebo nečitelné, pokud je vada způsobená mechanickým poškozením, nešetrným a nesprávným používáním (instalace v nevhodném, vlhkém prostředí), politím žíravinou a podobně. Nárok na záruku zaniká také tehdy, pokud je vada způsobená vlivem jiné vnější události (přepětí v síti, elektromagnetické pole, nevhodný rozsah pracovních teplot, živelná pohroma apod.), pokud byl výrobek připojený na nesprávné elektrické napětí, v případech neoprávněného zásahu do výrobku, úprav nebo oprav. Nárok na záruku zaniká také v případě, že byla kýmkoliv vykonaná modifikace nebo adaptace na rozšíření funkcí výrobku, nebo pro možnost jeho provozování v jiné zemi, než pro kterou byl navržený, vyrobený a schválený. Tato záruka nesmí v žádném případě omezit práva spotřebitele, které mu náleží podle platných právních předpisů. Page 26 of 26
