3 Obsah Kapitola Strana âást 1 ÚVOD 1.1 Bezpeãnostní podmínky a podmínky elektromagnetické kompatibility NeÏ zaãnete Popis âást 2 TECHNICKÉ VYBAVENÍ (HARDWARE) 2.1 MontáÏ DIP pfiepínaãe Popis ãelního panelu Sériové komunikaãní rozhraní Zapojení rozhraní RS Zapojení rozhraní RS SíÈové komunikaãní rozhraní Zapojení konektoru 10 Base-T RJ45 pro síè Ethernet KfiíÏené zapojení kabelu pro pfiipojení k PC âást 3 KONFIGURACE SÍTù 3.1 SíÈové protokoly Adresa sítû ETHERNET (MAC) DHC P DNS Adresa protokolu IP Standardní adresa IP âíslo portu âást 4 OBSLUHA 4.1 Obsluha a nastavení iserveru pouïitím vestavûného WWW serveru âtení ze zafiízení Zasílání znakov ch pfiíkazû Modifikace seznamu zafiízení Konfigurace sériové linky Nastavení pfiístupov ch práv a síèové konfigurace Pfiihlá ení Zmûna adresy na lince RS Nastavení IP adresy pouïitím sériového portu Nastavení IP adresy pouïitím sítû Funkce Terminal Serveru Nastavení Telnetu Program HTTPGET Protokol ARP Vzdálen pfiístup (Tunneling) Lokální iserver Vzdálen iserver Program pro hlá ení událostí Instalace Nastavení voleb a konfigurace programu Nastavení a konfigurace voleb pro zafiízení âást 5 SPECIFIKACE âást 6 TOVÁRNÍ NASTAVENÍ Dodatek A Slovník Dodatek B Adresa IP Dodatek C SíÈová maska IP Dodatek D Tabulka znakû ASCII Tabulka fiídících znakû ASCII âást 7 PROHLÁ ENÍ O SHODù 8.1 Elektromagnetická kompatibilita (EMC) FCC SEZNAM OBRÁZKÒ Obrázek 1.1 iserver v síti ETHERNET Obrázek 2.1 MontáÏ Obrázek 2.2 DIP pfiepínaãe Obrázek 2.3 Popis ãelního panelu Obrázek 2.4 Konektor DB Obrázek 2.5 Zapojení poloduplexní linky RS-485 pro více zafiízení Obrázek 2.6 Konektor RJ Obrázek 2.7 Zapojení kfiíïeného kabelu 10 Base-T Obrázek 3.1 títek Obrázek 3.2 DIP pfiepínaãe na zadní stranû krytu iserveru Obrázek 4.1 Zji tûní odezvy eis03ec pomocí MS DOS promptu Obrázek 4.2 Menu pro volbu typu zafiízení Obrázek 4.3 Menu domovské stránky iserveru Obrázek 4.4 Menu pro ãtení ze zafiízení Obrázek 4.5 Pfiihla ovací dialog Obrázek 4.6 Menu pro dotazování zafiízení Obrázek 4.7 Menu pro nastavení zafiízení Obrázek 4.8 Menu pro modifikaci nastavení zafiízení Obrázek 4.9 Konfiguraãní menu Obrázek 4.10 Menu pro nastavení pfiístupu Obrázek 4.11 Pfiihla ovací dialog Obrázek 4.12 Menu pro zmûnu adresy Obrázek 4.13 Nastavení IP adresy pomocí sériového portu Obrázek 4.14 DIP pfiepínaã ã. 1 v pozici ON Obrázek 4.15 Zji tûní odezvy pomocí MS DOS promptu Obrázek 4.16 Menu pro nastavení pfiístupu Obrázek 4.17 Konfigurace Terminal Serveru Obrázek 4.18 Panel pro pfiipojení pomocí Telnetu Obrázek 4.19 Nastavení Telnetu konfiguraãní stránka iserveru Obrázek 4.20 Nastavení Telnetu stránka iserveru s nápovûdou Obrázek 4.21 Pfiíkazy protokolu ARP a jejich Obrázek 4.22 Komunikace PC se vzdálen m zafiízením Obrázek 4.23 Komunikace dvou vzdálen ch zafiízení Obrázek 4.24 Konfiguraãní menu pro vzdálen pfiístup Obrázek 4.25 Program pro hlá ení událostí iserveru Obrázek 4.26 Nastavení profilu Obrázek 4.27 Nastavení parametrû SEZNAM TABULEK Tabulka 2.1 Popis ãelního panelu Tabulka 2.2 Komunikaãní rozhraní RS-232 a RS Tabulka 2.3 Signály a zapojení konektoru DB Tabulka 2.4 Zapojení poloduplexní linky RS

4 POZNÁMKY, VAROVÁNÍ A V STRAHY Informace, které jsou obzvlá tû dûleïité jsou oznaãené následujícím oznaãením (znakem): UPOZORNùNÍ VAROVÁNÍ nebo V STRAHA DÒLEÎITÉ RADA UPOZORNùNÍ: Poskytuje Vám informaci, která je dûleïitá pro úspû né nastavení a provozování iserveru. VAROVÁNÍ nebo V STRAHA: Informuje Vás o riziku úrazu elektrick m proudem. VAROVÁNÍ, V STRAHA nebo DÒLEÎITÉ: Informuje Vás o okolnostech nebo postupech, které mohou ovlivnit funkãnost pfiístroje a které se musí shodovat s pfiíslu - nou dokumentací. âást 1 - ÚVOD 1.1 Bezpeãnostní podmínky a podmínky elektromagnetické kompatibility EMC Tento pfiístroj je zafiízením tfiídy III (pro stejnosmûrné napûtí od 9 do 12 V ). VÏdy pouïívejte napájecí zdroj, kter splàuje podmínky bezpeãnostních pfiedpisû EN Podmínky elektromagnetické kompatibility Ve v ech pfiípadech v skytu elektromagnetického ru ení pouïívejte stínûné kabely Nikdy neveìte procesní a silové vodiãe ve spoleãném vedení. K pfiipojení procesních signálû pouïívejte kroucené/stínûné vodiãe. V pfiípadû elektromagnetického ru ení pouïijte feritová jádra jako stínûní. Nevûnování pozornosti v e uveden m instrukcím mûïe b t pfiíãinou po kození nebo nesprávné funkce zafiízení! 1.2 NeÏ zaãnete Kontrola dodávky Jakmile obdrïíte dodávku, pfiekontrolujte obal a zafiízení, neobsahuje-li známky po kození. OdstraÀte obal a pfiekontrolujte, Ïe jste obdrïeli v echny komponenty uvedené v dodacím listû. Poznamenejte si v echny zji tûné pfiípady hrubého zacházení s dodávkou bûhem pfiepravy. OkamÏitû oznamte v echny zji tûné pfiípady po kození dodávky pfiepravní spoleãnosti. Tato Vám neuzná právo na náhradu po kozené zásilky, pokud neuloïíte zaslané zafiízení, pro moïnost jeho kontroly. Po prohlídce a vyjmutí obsahu dodávky, uchovejte obalov materiál pro pfiípad nutného zpûtného zaslání zásilky. Zákaznick servis: Pokud budete potfiebovat pomoc, kontaktujte Va e nejbliï í zastoupení firmy Newport Electronics, spol. s r. o. RADA: Poskytuje Vám uïiteãné pokyny. Pfiíruãky, programové vybavení (software): Nejnovûj í uïivatelská pfiíruãka, konfiguraãní software pro fiadu iseries a program pro hlá ení událostí iserveru jsou volnû dostupné na internetov ch stránkách uveden ch na ãelní stranû této pfiíruãky nebo na CD-ROMu pfiiloïeném k Va í zásilce

5 COMMUNICATIONS ETHERNET RESET RX TX ON COL DC POWER IN 1.3 Popis Tento pfiístroj lze dodat v provedení pro montáï na li tu DIN nebo jako panelov pfiístroj. iserver je samostatn server pro síè Ethernet navrïen pro pfiipojení prûmyslov ch zafiízení se sériov m rozhraním do sítû Ethernet s protokolem TCP/IP. Tento obsahuje rozhraní pro Ethernet a rozhraní RS-232/485/422. âást 2 TECHNICKÉ VYBAVENÍ (HARDWARE) 2.1 MontáÏ Zafiízení je tfieba umístit a oznaãit místa pro vyvrtání otvoru pro pfiipevnûní. Standardní charakteristika zahrnuje: PouÏití standardního internetového prohlíïeãe, pfiipojení TCP, program HTTPGET pro DOS nebo Telnet pro síèové pfiipojení. Instalaci pfiipojení pouïitím sériového portu s rozhraním RS-232/485/422. Pfienos dat ze sériového rozhraní RS-232/485/422 do vestavûného soketového serveru s protokolem TCP/IP. PouÏití standardní domovské stránky nebo uïivatelské stránky pro OEM aplikace. Následující pfiíklad ukazuje schéma pfiipojení zafiízení obsahující sériové rozhraní k síti pfii pou- Ïití iserveru: POâÍTAâ (Vybaven speciálními prostfiedky) POâÍTAâ (Standardní internet.prohlíïeã) POâÍTAâ (Terminal Server) Obrázek 2.1 MontáÏ 2.2 DIP pfiepínaãe TX RX RTN iserver ETHERNET Server V echny pfiepínaãe iserveru jsou továrnû nastaveny v pozici OFF + - N/C RS-232 iserver ild26-el Regulátory iseries s vestavûn m Ethernet serverem RS-485 RS-485 PLC,CNC, prûmyslová fiídící jednotky atd. Obrázek 1.1 iserver v síti ETHERNET PLC,CNC, prûmyslová fiídící jednotky atd. 1 Zmûna IP adresy pomocí sériového portu 2 Návrat k továrnímu nastavení 3 Povolení/zakázání DHCP 4 Povolení/zakázání funkcí Terminal Serveru Obrázek 2.2 DIP pfiepínaãe

6 2.3 Popis ãelního panelu 2.4 Sériové komunikaãní rozhraní iserver obsahuje dvû komunikaãní rozhraní: rozhraní RS-232 a rozhraní RS-485. Tyto standardy urãují elektrické charakteristiky komunikaãní sítû. Port RS-485 iserveru je plnû kompatibilní s pfiístroji s rozhraním RS-485 a RS-422. Rozhraní RS-485 je roz ífiená verze standardního komunikaãního rozhraní RS-422, která zvy uje poãet povolen ch zafiízení z 10 na 32 pfii souãasném zlep ení elektrick ch charakteristik. Standardní rozhraní RS-232 (propojení dvou zafiízení) umoïàuje pfiipojení samostatného zafiízení k iserveru. iserver pak pracuje s plnû duplexním rozhraním RS-232 (pfienos v obou smûrech souãasnû) pfii pouïití 8 vodiãû: Rx pfiíjem, Tx vysílání, DTR, DSR, DCD, CTS, RTS a spoleãn vodiã (potenciálová zem). Délka kabelu pro rozhraní RS-232 je omezena na 15m. Standardní rozhraní RS-485 (propojení více zafiízení) umoïàuje pfiipojení jednoho nebo více zafiízení k iserveru pfii pouïití dvouvodiãové propojení (poloduplexní provoz) +Rx/+Tx a Rx/-Tx. Pou- Ïítí komunikace RS-485 umoïàuje pfiipojení aï 31 zafiízení k iserveru pfii délce kabelu do 1200m. Aãkoliv rozhraní RS-485 se bûïnû uvádí jako dvouvodiãové propojení, iserver taktéï poskytuje uzemnûn propoj pro stínûní, které se bûïnû pouïívá na ochranu proti vnûj- ímu ru ení (EMI). Tabulka 2.2 ukazuje rozdíly mezi komunikaãním rozhraním RS-232 a RS-485. Tabulka 2.2 Charakteristiky pfienosu dat Rozhraní RS-232 Rozhraní RS-485 ReÏim pfienosu Samostatnû zakonãen Diferenciální Elektrické propojení 8 vodiãov 2 vodiãov Poãet budiãû na linku 1 budiãû 32 budiãû PfiijímaãÛ na linku 1 pfiijímaã 32 pfiijímaãû Maximální délka kabelu 15 m 1200 m Volba rozhraní RS-232 nebo RS-485, jakoï i modifikace ostatních parametrû je moïná pomocí domovské www stránky iserveru nebo Telnetu (podrobnosti naleznete v ãásti 4). Tabulka 2.1 Popis ãelního panelu SERIAL ETHERNET RESET ACTIVITY NET LINK TX RX POWER Obrázek 2.3 Popis ãelního panelu Zástrãka konektoru DB9 (DTE konfigurace) pro rozhraní RS-232 / RS-485 / RS-422 Zásuvka konektoru RJ45 pro propojení 10BASE-T Tlaãítko pro resetování zafiízení odpojením od napájení âervená LED, blikající indikuje síèov pfienos (pfiíjem nebo vysílání paketû) Zelená LED, svítící indikuje správnou funkci síèového propojení Îlutá LED, blikající indikuje vysílání dat na sériov port Zelená LED, blikající indikuje pfiíjem dat na sériovém portu Zelená LED, svítící indikuje pfiipojení napájení k zafiízení Zapojení stejnosmûrného napájení: + Kladn pól napájecího zdroje - Záporn pól napájecího zdroje Zapojení rozhraní RS-232 Tabulka 2.3 znázoràuje signály a jejich zapojení v konektoru DB9 (DTE konfigurace) sériového portu RS-232. Obrázek 2.4 Konektor DB9-6 - Tabulka 2.3 Pin ã. Signál Typ 1 DCD vstup 2 Rx vstup 3 Tx v stup 4* DTR v stup 5 GND - 6* DSR vstup 7* RTS v stup 8* CTS vstup 9 nezapojen nezapojen * Tyto piny mohou b t také pouïity jako digitální vstupy/v stupy (dle volby firmware).

7 2.4.2 Zapojení rozhraní RS-485 Rozhraní RS-485 pouïívá dvouvodiãov komunikaãní systém (jeden vodiã pro vysílání a jeden vodiã pro pfiíjem) plus spoleãn vodiã, kter se propojí se stínûním kabelu. Doporuãuje se pouïívat stínûn kabel s jedním párem kroucen ch vodiãû. PouÏívání stínûného kabelu s kroucen m párem vodiãû znaãnû zlep í odolnost proti ru iv m signálûm. Obrázek 2.5 ukazuje vícebodové zapojení poloduplexního rozhraní RS-485 s iserverem. 2.5 SíÈové komunikaãní rozhraní Zapojení konektoru 10 Base-T RJ45 pro síè Ethernet SíÈov systém ETHERNET 10Base-T (RJ-45) se pouïívá u iserveru pro síèové propojení. Systém o pfienosové rychlosti 10 Mb za vtefiinu pouïívá dva páry kroucen ch vodiãû. Jeden pár vodiãû se pouïívá pro pfiíjem datov ch signálû a druh pár pro vysílání datov ch signálû. To znamená, Ïe se pouïívají 4 piny z 8 pinového konektoru. Kroucen stínûn pár vodiãû Zafiízení 1 Zafiízení 29 Zafiízení 31 Pin Oznaãení Popis 1 +Tx + vysílání dat 2 -Tx - vysílání dat 3 +Rx + pfiíjem dat 4 bez oznaãení nezapojen 5 bez oznaãení nezapojen 6 -Rx - pfiíjem dat 7 bez oznaãení nezapojen 8 bez oznaãení nezapojen 120 Ukonãovací odpor 120 Ukonãovací odpor Obrázek 2.6 Konektor RJ KfiíÏené zapojení pro pfiipojení k PC KdyÏ se má propojit iserver pfiímo s PC, musí se piny vysílání dat na stranû PC propojit s piny pfiíjmu dat na stranû iserveru a naopak. Schéma zapojení je zobrazeno na obrázku 2.7. iserver Zafiízení 2 Zafiízení 30 Obrázek 2.5 Zapojení poloduplexní linky RS-485 pro více zafiízení Hodnota ukonãovacího odporu není rozhodující a závisí na impedanci kabelu. Tabulka 2.4 ukazuje schéma zapojení mezi sériov m portem iserveru a zafiízení s komunikaãním rozhraním RS-485. Tabulka 2.4 Pin ã. iserver Zafiízení s RS Tx/+Rx (+vysílání/+pfiíjem) +Tx/+Rx (+vysílání/+pfiíjem) 3 -Tx/-Rx (-vysílání/-pfiíjem) -Tx/-Rx (-vysílání/-pfiíjem) 5 RTN (spoleãná zem GND) GND (spoleãná zem GND) Obrázek 2.7 Zapojení kfiíïeného kabelu 10 Base-T PouÏijte pfiím (nekfiíïen ) kabel pro propojení iserveru s Ethernetov m hubem. Propojení portû hubu je jiï kfiíïené

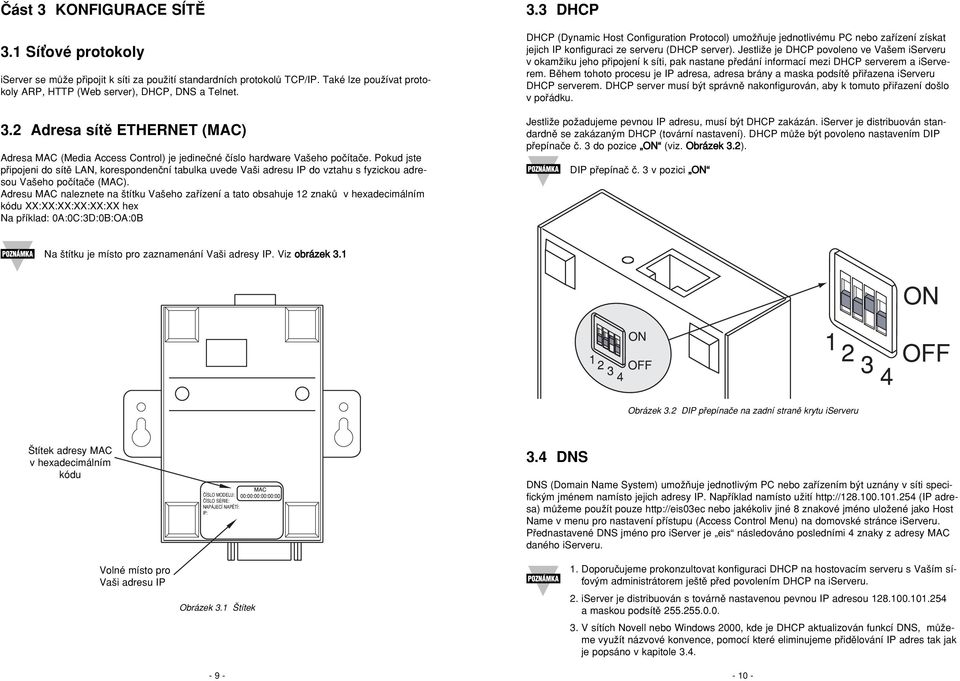

8 âást 3 KONFIGURACE SÍTù 3.1 SíÈové protokoly iserver se mûïe pfiipojit k síti za pouïití standardních protokolû TCP/IP. Také lze pouïívat protokoly ARP, HTTP (Web server), DHCP, DNS a Telnet. 3.2 Adresa sítû ETHERNET (MAC) Adresa MAC (Media Access Control) je jedineãné ãíslo hardware Va eho poãítaãe. Pokud jste pfiipojeni do sítû LAN, korespondenãní tabulka uvede Va i adresu IP do vztahu s fyzickou adresou Va eho poãítaãe (MAC). Adresu MAC naleznete na títku Va eho zafiízení a tato obsahuje 12 znakû v hexadecimálním kódu XX:XX:XX:XX:XX:XX hex Na pfiíklad: 0A:0C:3D:0B:OA:0B 3.3 DHCP DHCP (Dynamic Host Configuration Protocol) umoïàuje jednotlivému PC nebo zafiízení získat jejich IP konfiguraci ze serveru (DHCP server). JestliÏe je DHCP povoleno ve Va em iserveru v okamïiku jeho pfiipojení k síti, pak nastane pfiedání informací mezi DHCP serverem a iserverem. Bûhem tohoto procesu je IP adresa, adresa brány a maska podsítû pfiifiazena iserveru DHCP serverem. DHCP server musí b t správnû nakonfigurován, aby k tomuto pfiifiazení do lo v pofiádku. JestliÏe poïadujeme pevnou IP adresu, musí b t DHCP zakázán. iserver je distribuován standardnû se zakázan m DHCP (tovární nastavení). DHCP mûïe b t povoleno nastavením DIP pfiepínaãe ã. 3 do pozice ON (viz. Obrázek 3.2). DIP pfiepínaã ã. 3 v pozici ON Na títku je místo pro zaznamenání Va i adresy IP. Viz obrázek 3.1 Obrázek 3.2 DIP pfiepínaãe na zadní stranû krytu iserveru títek adresy MAC v hexadecimálním kódu Volné místo pro Va i adresu IP âíslo MODELU: âíslo SÉRIE: NAPÁJECÍ NAPùTÍ: IP: Obrázek 3.1 títek DNS DNS (Domain Name System) umoïàuje jednotliv m PC nebo zafiízením b t uznány v síti specifick m jménem namísto jejich adresy IP. Napfiíklad namísto uïití (IP adresa) mûïeme pouïít pouze nebo jakékoliv jiné 8 znakové jméno uloïené jako Host Name v menu pro nastavení pfiístupu (Access Control Menu) na domovské stránce iserveru. Pfiednastavené DNS jméno pro iserver je eis následováno posledními 4 znaky z adresy MAC daného iserveru. 1. Doporuãujeme prokonzultovat konfiguraci DHCP na hostovacím serveru s Va ím sí- Èov m administrátorem je tû pfied povolením DHCP na iserveru. 2. iserver je distribuován s továrnû nastavenou pevnou IP adresou a maskou podsítû V sítích Novell nebo Windows 2000, kde je DHCP aktualizován funkcí DNS, mûïeme vyuïít názvové konvence, pomocí které eliminujeme pfiidûlování IP adres tak jak je popsáno v kapitole

9 3.5 Adresa protokolu IP KaÏdé aktivní zafiízení pfiipojené do sítû s protokolem TCP/IP musí mít jednoznaãnou adresu IP. Tato adresa je pouïita pro vytvofiení spojení se sériov m portem iserveru. KaÏd poãítaã pouïívající protokol TCP/IP by mûl mít jednoznaãnou 32-bitovou adresu.tato je rozdûlená do dvou ãástí: ID sítû a ID hostujícího poãítaãe. Napfiíklad: kaïd poãítaã na stejné síti pouïívá stejnou síèovou ID (identifikaci). Souãasnû kaïd hostující poãítaãe má jinou ID poãítaãe. Více podrobností o adrese IP najdete v pfiíloze B Standardní IP adresa iserver je distribuován s továrnû nastavenou pevnou IP adresou a maskou podsítû Pokud hodláte pouïít internetov prohlíïeã nebo program Telnet pro pfiístup k iserveru pouïitím jeho pfiednastavené IP adresy, ujistûte se, Ïe PC, které hodláte k pfiipojení pouïít, má svoji IP adresu ve stejném rozsahu jako iserver ( x.x, kde x je ãíslo od 1 do 254. Poznamenejme, Ïe IP adresa PC nesmí b t stejná jako IP adresa iserveru). Ujistûte se také, Ïe maska podsítû PC je Toto je jedin správn zpûsob jak získat pfiístup k iserveru pomocí sítû a provádût potfiebné konfiguraãní zmûny. Pokud je jiï pfiednastavená IP adresa pouïívaná ve Va í síti, pouïijte kfiíïen kabel pro Ethernet zapojen mezi PC a iserver za úãelem modifikace IP adresy iserveru, popfiípadû jeho dal- ích nastavení.. âást 4 OBSLUHA iserver mûïe b t konfigurován nûkolika zpûsoby v závislosti na moïnostech uïivatele a nastavení sítû. MÛÏe b t pouïito Telnetového simulaãního módu, kter emuluje sériovou komunikaci pomocí sítû, nebo pfiímo pomocí internetového prohlíïeãe jako je Internet Explorer nebo Netscape Navigator. JestliÏe pouïíváte DHCP a DNS server, je pfiipojení velmi jednoduché, protoïe se nemusíte starat o IP adresy, adresy MAC a síèové konflikty. V tomto pfiípadû mûïete pouïít pfiím síèov kabel k pfiipojení zafiízení k hubu a zafiízení zapnout. Potom mûïete z poãítaãe, pfiipojeného na stejné síti, z MS-DOS promptu pfiímo psát ping eisxxxx, kde xxxx jsou poslední 4 znaky MAC adresy uvedené na zadní stranû iserveru. 3.6 âíslo portu V echna spojení zaloïená na protokolu TCP jsou definovaná adresou IP a ãíslem portu. âíslo portu je interní adresa, která poskytuje rozhraní mezi aplikací bûïící na Va em poãítaãi a sítí pomocí protokolu TCP/IP. Nûkteré sluïby nebo procesy mají konvenãnû pfiidûlená stalá ãísla portu. iserver má standardnû pfiidûlen tfii soketová ãísla portu: 1 âíslo portu (socket number) 1000 pro uïití programu HTTPGET. 2 âíslo portu 2000 pro pfiístup k zafiízení pfiipojeného k sériovému portu iserveru. 3 âíslo portu 2002 pro pfiístup k iserveru za úãelem ãtení nebo zmûny nastavení napfi. pomocí Telnetu. Pfiíklad: C:\> Telnet Obrázek 4.1 Zji tûní odezvy eis03ec pomocí MS DOS promptu Toto prokazuje, Ïe se spojení podafiilo navázat a je moïné pfiejít do konfiguraãního nebo provozního reïimu pomocí Telnetu nebo internetového prohlíïeãe

10 4.1 Obsluha a nastavení iserveru pouïitím vestavûného WWW serveru âtení ze zafiízení Je moïné ãíst promûné aï z 8 rûzn ch zafiízení. a) SpusÈte Vá internetov prohlíïeã. b) V prohlíïeãi natypujte kde xxxx jsou poslední 4 znaky MAC adresy uvedené na zadní stranû iserveru, jestliïe je pouïíván DHCP a DNS. JestliÏe pouïíváte pevnou IP adresu, potom natypujte kde x.x.x.x je IP adresa iserveru. c) Následnû se zobrazí domovská stránka, která vypadá takto: Obrázek 4.4 Menu pro ãtení ze zafiízení Je moïné ãíst aï 8 promûnn ch ze stejného zafiízení. Je moïné naãítat hodnoty buì manuálnû nebo automaticky s volbou intervalu automatického obnovování. Je moïné ãíst a zapisovat setpointy do zafiízení. Modifikace v menu nastavení zafiízení (Device Setup) umoïàuje zobrazovat 8 rûzn ch promûnn ch nebo zafiízení pomocí zatrïítek (check boxû). Obrázek 4.2 Menu pro volbu typu zafiízení d) Z roletkového menu mûïete vybrat typ pfiipojeného zafiízení (iserver, idrn, idrx, i-series, INFB nebo ild) a potom stisknout tlaãítko Update pro uloïení zmûn. JestliÏe je pfiístup k menu omezen, bude uïivatel vyzván k zadání hesla. Pro vstup do podnabídky nastavení zafiízení (Device Setpoints) by mûl uïivatel zadat správné heslo pro uïivatelské pfiihlá ení (pfiednastavené heslo je ) nebo pro administrátorské pfiihlá ení (pfiednastavené heslo je ) Zasílání znakov ch pfiíkazû Obrázek 4.5 Pfiihla ovací dialog Je moïné zasílat samostatné pfiíkazy a obdrïet odpovûdi na nû. Obrázek 4.3 Menu domovské stránky iserveru Pfiístup k urãit m volbám na domovské stránce mûïe b t chránûn heslem. Více informací v dal ích kapitolách Obrázek 4.6 Menu pro dotazování zafiízení

11 4.1.3 Modifikace seznamu zafiízení Je moïné modifikovat aï 4 rûzná zafiízení a jejich parametry. Adresa zafiízení nebo jejich ID se uvádí v hexadecimálním formátu. Pfievodní tabulka je uvedena v pfiíloze D Konfigurace sériové linky Tato sekce popisuje konfiguraãní www stránku iserveru KdyÏ pfiipojujete dané zafiízení k iserveru, komunikaãní parametry sériové linky musí b t shodné jak na stranû sériového zafiízení tak na stranû iserveru. Obrázek 4.7 Menu pro nastavení zafiízení Je moïné modifikovat seznam zafiízení a jejich parametry Obrázek 4.9 Konfiguraãní menu Obrázek 4.8 Menu pro modifikaci nastavení zafiízení Baud Rate: pfienosová rychlost sériového portu. MÛÏe b t v rozsahu od 300 do bitû/s (standardnû 9600 bitû/s). Data Bit: poãet datov ch bitû 7 nebo 8 (standardnû 8 bitû). Parity: parita lichá (odd), sudá (even), Ïádná (none) (standardnû Ïádná). Stop Bits: poãet stopbitû 1 nebo 2 (standardnû 1 stopbit). Flow Control: fiízení datového toku softwarovû (Xon/Xoff), hardwarovû (RTS/CTS) nebo Ïádné (none) (standardnû Ïádné). Transceiver: typ rozhraní sériového portu DB9: RS-232 nebo RS-485 (standardnû RS-232). End Char: pfiíznak konce zprávy. Pokud je pfiijat definovan hexadecimální znak na sériovém portu iserveru, pak tento pfiepo le data z pfiijímacího bufferu do Ethernetu. Pfiíznak konce zprávy indikuje, Ïe do Ethernetu jiï nebudou posílána Ïádná dal í data (standardnû 0D h CR (návrat vozu)). Pokud je sériovou komunikací na rozhraní RS-232 zachycen znak 00, iserver pfiepo le data do sítû (LAN) okamïitû, jakmile se pfiijmou data ze sériového portu (nepoïaduje se zachycení pfiíznaku konce zprávy). Pokud je sériovou komunikací na rozhraní RS-485 zachycen znak 00, iserver pfiepo le data do sítû (LAN) okamïitû, jakmile dojde k vypr ení doby vymezené pro pfiíjem zprávy (timeoutu) nebo je pfiijat pfiíznak konce zprávy

12 Timeout: doba vymezená pro pfiíjem zprávy na sériovém portu iserveru. VyuÏívá se ãasto v pfiípadû, Ïe iserver potfiebuje pfiepnout pfiíjem a vysílání dat na dvouvodiãovém rozhraní RS-485. Rozsah je od 100 ms do 9999ms (standardnû je 500 ms). Server Type: typ serveru. Ve vût inû pfiípadû bude iserver pracovat jako Slave (odpovídat na poïadavky). Volba Slave je volena tehdy, kdyï síèov host se potfiebuje pfiipojit k sériovému portu iserveru (standardnû Slave). Number of Sokets: poãet síèov ch zásuvek. Rozsah je od 0 do 5. Pokud je zvoleno 0, je funkce Terminal serveru zakázána. To znamená, Ïe nemûïe b t vytvofieno Ïádné síèové spojení se sériov m portem iserveru. Pokud je zvoleno 1, mûïe b t vytvofieno pouze 1 spojení. Jakékoliv jiné ãíslo vût í neï 1 umoïní síèov m hostûm monitorovat (pouze ãíst) data ze sériového portu iserveru souãasnû, ale pouze jedno spojení umoïàuje jak data ãíst, tak i zapisovat (standardnû 0). Port: je to ãíslo portu (port nebo socket number) pfiifiazené sériovému portu iserveru. MÛÏe b t definováno jakékoliv ãíslo v rozsahu od 500 do 9999 kromû 1000 a 2002, které jsou jiï iserverem vyhrazené pro jiné úãely (standardnû 2000). Remote Access: vzdálen pfiístup. Tato volba povoluje vzdálen pfiístup k iserveru, kter je popsán v kapitole UÏivatelské pfiihlá ení (Login Password) opravàuje skupiny uïivatelû a jednotlivé uïivatele pfiistupovat a modifikovat pouze poloïky menu pro ãtení ze zafiízení (Read Devices) a menu pro nastavení parametrû zafiízení (Device Setpoints). Standardní heslo je Toto heslo mûïe obsahovat aï 16 alfanumerick ch znakû. 3. O nastavení jména zafiízení (Host name) je podrobnûji pojednáno v kapitole 3.4 DNS. Pokud nechcete omezovat pfiístup heslem, ponechte jednodu e pole pro nastavení hesla prázdné a uloïte zmûny Pfiihlá ení UmoÏÀuje uïivateli pfiistupovat k poloïkám menu na domovské stránce iserveru. Standardní heslo je a je moïné jej zmûnit Nastavení pfiístupov ch práv a síèové konfigurace UmoÏÀuje uïivateli nastavovat rûzné úrovnû pfiihlá ení pro nastavování parametrû iserveru pro rûzné uïivatele a skupiny uïivatelû. Obrázek 4.11 Pfiihla ovací dialog Zmûna adresy na lince RS-485 UmoÏÀuje uïivateli pfiistupovat k zafiízením s rûzn mi adresami nebo k rûzn m promûnn m na jednom zafiízení na spoleãné lince RS-485. Obrázek 4.12 Menu pro zmûnu adresy Obrázek 4.10 Menu pro nastavení pfiístupu âíslo ID se vztahuje k danému zafiízení nebo promûnné viz. obrázek Menu pro nastavení zafiízení. Existují 2 rûzné úrovnû pfiihlá ení. 1. Administrátorské pfiihlá ení (Admin Password) opravàuje skupiny uïivatelû a jednotlivé uïivatele pfiistupovat a modifikovat poloïky v ech menu bez omezení. Standardní heslo je Toto heslo mûïe obsahovat aï 16 alfanumerick ch znakû

13 4.2 Nastavení IP adresy pouïitím sériového portu Pokud potfiebujete zmûnit IP adresu iserveru, mûïete pouïít sériovou komunikaci (terminálovou emulaci). 4.2 Nastavení IP adresy pouïitím sériového portu (pokraãování) MÛÏete pouïít pfiím síèov kabel k pfiipojení iserveru k ethernetovému hubu a zafiízení zapnout. Potom mûïete z poãítaãe, pfiipojeného na stejné síti, z MS-DOS promptu pfiímo psát ping , kde je nová IP adresa iserveru. Nastavení IP adresy pomocí sériového portu vyïaduje pouïití kfiíïeného (modemového) sériového kabelu a Hyper Terminálu nebo libovolného prostfiedí pro obsluhu sériové komunikace. Po zapojení zmûàte polohu DIP pfiepínaãe ã.1 do pozice ON (obrázek 4.14) a stisknûte tlaãítko Reset nebo na chvíli odpojte napájení od iserveru. Hyper Terminál pfiejde do stavu oãekávání pfiíkazu pro vytvofiené spojení. Nyní natypujte IP=xxx.xxx.xxx.xxx a stisknûte Enter. Obrazovka indikuje provádûní pfiíkazu. Potom natypujte q a stisknûte Enter (obr. 4.14). Nyní mûïete DIP pfiepínaã ã.1 vrátit do pozice OFF a na chvíli odpojit napájení od iserveru. Zkontrolujte nastavení parametrû terminálového emulaãního programu (napfi. Hyper Terminal) následovnû: Obrázek 4.13 Nastavení IP adresy pomocí sériového portu Pfienosová rychlost (Baud Rate) Poãet datov ch bitû (Data Bit) Parita (Parity) Poãet stopbitû (Stop Bit) ízení datového toku (Flow control) Znaková ozvûna (Local Echo) Odfiádkování (Line Feeds) 9600 b/s 8 bitû Ïádná 1 bit Ïádné povoleno povoleno Obrázek 4.15 Zji tûní odezvy pomocí MS DOS promptu Toto prokazuje, Ïe se spojení podafiilo navázat a je moïné pfiistupovat k iserveru pomocí Telnetu nebo internetového prohlíïeãe. Obrázek 4.14 DIP pfiepínaã ã. 1 v pozici ON

14 4.3 Nastavení IP adresy pouïitím sítû iserver je distribuován s továrnû nastavenou pevnou IP adresou a maskou podsítû Je nutné konfigurovat síèové pfiipojení Va eho PC s IP adresou, která je ve stejném rozsahu jako IP adresa iserveru ( x.x) a propojit PC a iserver pomocí kfiíïeného síèového kabelu. Následnû je moïné pfiejít do DOS promptu a zadat pfiíkaz ping Pokud obdrïíte odezvu (obr. 4.15), mûïete spustit internetov prohlíïeã a natypovat Po tomto kroku se zobrazí domovská stránka iserveru. Stiskem tlaãítka Access Control budete vyzváni k zadání hesla. Pfiednastavené heslo (Login Password) je a heslo administrátora (Admin Password) je Po vloïení hesla vstoupíte na administraãní stránku, na které mûïete jednodu e zmûnit pevnou IP adresu. Zmûny uloïíte stiskem tlaãítka Save. 4.4 Funkce Terminal Serveru PouÏívá se k vytvofiení vyhrazeného spojení mezi poãítaãem a sériov m zafiízením pomocí iserveru pfies síè Ethernet bez vyhrazeného vedení. Typick internetov protokol se skládá z poïadavku a odpovûdi na poïadavek. V této situaci je server host, kter generuje poïadavky a pfiijímá odpovûdi ze zafiízení, které je dostává pfieposlány z pfiíslu n ch ãástí sítû. V nûkter ch specifick ch aplikacích jsou zprávy generovány dan m zafiízením a server pouze pfiená í data do pfiíslu n ch ãástí sítû. V takovém pfiípadû se server chová jako Slave. Jako pfiíklad mûïeme uvést docházkov systém, skener ãarového kódu, externí obrazovky nebo elektronické v vûsní títy. Pro pfiedávání dat v obou smûrech mezi sériov m a ethernetov m rozhraním iserveru musí b t volby Terminal Serveru konfigurovány následovnû (obr. 4.17): 1. Nastavte typ serveru (Server Type) na SLAVE. 2. Nastavte poãet soketû (Number of Sockets) na Nastavte Port jako libovolné ãíslo v rozsahu , kromû ãísel 1000 a Stisknûte tlaãítko Save pro uloïení nového nastavení. Z Va í aplikace na hostujícím poãítaãi mûïete nyní poukázat na IP adresu iserveru a pfiifiadit ãíslo portu k vytvofiení TCP spojení k Va emu sériovému zafiízení, které je pfiipojeno k sériovému portu iserveru. Obrázek 4.16 Menu pro nastavení pfiístupu Po provedení zmûny IP adresy je nutné iserver na chvíli odpojit od napájecího napûtí nebo stisknout tlaãítko Reset. Následné je moïné iserver pfiipojit k ethernetovému hubu pomocí nekfiíïeného síèového kabelu, zapnout zafiízení a provést kontrolu odezvy popsanou v pfiedchozí kapitole. Obrázek 4.17 Konfigurace Terminal Serveru JestliÏe je DIP pfiepínaã ã. 4 v pozici ON, funkce Terminal Serveru je vïdy povolena bez ohledu na konfiguraci firmware. Továrnû je DIP pfiepínaã v pozici OFF. Je tedy moïné povolit funkci Terminal Serveru buì pomocí firmware nebo DIP pfiepínaãe ã

15 4.5 Nastavení Telnetu Telnet, uplatàující se zejména v telekomunikaãních sítích, je protokol poskytující pfiipojení uïivatele (nebo klienta) k poãítaãi (nebo k serveru) na síti na kterémkoliv místû svûta. MÛÏete otevfiít telnetovou relaci pouïitím napfi. programu Tera Term Pro. Operaãní systém Windows obsahuje program Telnet také. Po otevfiení relace v telnetovském programu mûïeme jednodu e natypovat IP adresu iserveru a nastavení portu na 2002 pro pfiihlá ení na konfiguraãní stránku iserveru nebo 2000 pro pfiístup k sériovému zafiízení pfiipojeného k sériovému portu iserveru. Obrázek 4.18 Panel pro pfiipojení pomocí Telnetu. p Configuration Firmware Version 2.7 BD = 9600 (5) PT = none (0) ST = 1 bit (0) DT = 8 bits (1) MD = RS-232 (0) TO = 0500 TT = SLAVE (1) TN = 0 HN = eis06d9 IP = LP = SP = TP = iserver RE = disable (1) RI = RP = 2000 GW = SM = EC = 0D PP = 2000 FC = None (0) MAC = 00:03:34:00:06:D9 Obrázek 4.19 Nastavení Telnetu konfiguraãní stránka iserveru Pfiednastavené heslo pro pfiihlá ení pomocí Telnetu je a mûïe b t libovolnû zmûnûno. Telnet pracuje pouze v RS-232 reïimu Nastavení Telnetu (pokraãování) V konfiguraãním reïimu je moïné provádût zmûny právû tak, jako pfii pouïití internetového prohlíïeãe. Po pfiipojení k iserveru mûïe uïivatel pouïít následující pfiíkazy pro ãtení, modifikaci a získání nápovûdy z konzoly iserveru.? s následn m vloïením znaku návratu se na konzole zobrazí seznam v ech pfiíkazû a voleb (obr 4.20) p s následn m vloïením znaku návratu se na konzole zobrazí konfigurace iserveru (obr 4.19) s je konfiguraãní pfiíkaz pro nastavení nov ch parametrû (viz pfiíklad na obr. 4.20) r je pfiíkaz pro ãtení stavu digitálních vstupních/v stupních signálû (0 je nízká úroveà a 1 vysoká úroveà) Pfiíklad: rdcd odezva mûïe b t DCD (DSR)=0 rdtr odezva mûïe b t DTR=0 w je pfiíkaz pro zmûnu stavu digitálních vstupních/v stupních signálû (aplikovateln pouze na odchozí signály, DTR a RTS) Pfiíklad: wrts=1 nastaví vysokou úroveà RTS wdtr=0 nastaví nízkou úroveà DTR Login Password: Login Successful? iserver Configuration Command: s -[cc]pppppp [-[cc]ppppp].. cc description pppppp BD BaudRate 0-300,1-600,2-1200,3-2400,4-4800,5-9600, , , , PT Parity 0-none,1-Odd,2-even ST StopBits 0-1bits,1-2bits DT DataBits 0-7bits,1-8bits FC FlowControl 0-none,1-XON/XOFF,2-Hardware MD Mode 0-RS232, 1-RS485 TO TimeOut xxxx ms Rang range TT TerminalType 0-Host, 1-Slave TN TerminalNumber 0-5 PP TerminalPort XXXX but 1000 and 2002 HN HostName XXXXXXXX maxim 8 characters IP Static IP XXX.XXX.XXX.XXX LP Login Password XXXXXX maxim 16 characters SP Admin Password XXXXXX maxim 16 characters TP Device Type 0-iServer,1-iDRN,2-iDRX,3-iSeries,4-iNFB,5-iLD RE Remote Enable 0-Enable, 1-Disable RI Remote IP XXX.XXX.XXX.XXX RP Remote Port XXXX but 1000 and 2002 GW Gateway XXX.XXX.XXX.XXX SM Subnet Mask XXX.XXX.XXX.XXX EC End Char XX represents the Hex Num. of ASCII. i.e 0D means CR (Carrige Return) Example: To configure Baudrate 9600, 1 stop bit, Odd Parity, and RS232 mode. s -BD5 -PT1 -ST1 -MD0 Obrázek 4.20 Nastavení Telnetu stránka iserveru s nápovûdou

16 4.6 Program HTTPGET Pomocí programu HTTPGET mûïete provádût nastavení a ãíst informace z iserveru. Tento program lze pouïít pro ãtení dat z implementovaného firmware za pouïití TCP portu Do tohoto portu se vysílá pfiíkazov fietûzec a potom se z nûho ãte odezva. Cokoliv se zapí e do tohoto portu, pfiejde do sériového portu iserveru beze zmûny. Jakoukoliv odezvu ze sériového portu iserveru lze ãíst ze stejného TCP portu. Soubor Httpget.exe se pouïívá k nastavení a ãtení informací z iserveru. Tento soubor se automaticky nainstaluje pfii instalaci dodateãného software k iserveru dostupného na firemních www stránkách nebo na CD. Pfiíklad pro pouïití programu Httpget : 1. Vytvofite adresáfi C: \iserver\httpget. 2. Pfiekopírujte program httpget.exe a soubor Readme_features.doc do tohoto adresáfie 3. Ujistûte se, Ïe se nacházíte v tomto adresáfii a pak zadejte následující testovací pfiíkaz: C: \iserver\httpget\httpget r S *01X01\r :1000 Kde: -r S jsou parametry pfiíkazového fietûzce 01 je adresa zafiízení (v hexadecimálním formátu) obsahující komunikaãního rozhraní RS-485 (vynechejte pro rozhraní RS-232) X01 ãte hodnoty namûfien ch dat (protokol fiady iseries) /r vyvolá CR (návrat vozu) je adresa IP 1000 je soketové ãíslo portu 4.7 Protokol ARP ARP je vrstva internetového protokolu, jejíï úkolem je urãení MAC adresy (hardware), která koresponduje s urãitou IP adresou. ARP pfiíkazy umoïàují uïivateli zobrazit aktuální obsah vyrovnávací pamûti ARP lokálního poãítaãe (na stejné síti) nebo vzdáleného poãítaãe (na jiné síti) skrze router. Systém Windows firmy Microsoft obsahuje obsluïn program ARP.EXE pro náhled a modifikaci vyrovnávací pamûti ARP. Pro zobrazení obsahu vyrovnávací pamûti ARP lze pouïít následující pfiíkazy programu ARP: arp -a zobrazí cel obsah vyrovnávací pamûti ARP. arp -a plus adresa IP zobrazí obsah vyrovnávací pamûti ARP spojené s urãit m rozhraním na síti s nûkolika adaptéry. arp -g totéï jako arp -a. arp -N zobrazí obsah vyrovnávací pamûti ARP pro specifické síèové rozhraní. arp -s plus adresa IP plus fyzická adresa pro manuální pfiidání permanentních statick ch údajû do vyrovnávací pamûti ARP. arp -d pro manuální vymazání statického obsahu. Pfied pouïitím pfiíkazu arp -a nejprve provûfite programem Ping cílov poãítaã s pouïitím jeho IP adresy. Na následujícím obrázku jsou uvedené pfiíklady pouïití pfiíkazû arp a pfiíslu né odezvy. Vá poãítaã má adresu IP: Cílov poãítaã má adresu IP: Odezva: O1XO Kde: 01X01 je ECHO pfiíkaz (odezva zadaného pfiíkazu) je zobrazovaná hodnota pro 4 místn zobrazovaã Ve v e uvedeném pfiíkladû byl 4 místn zobrazovaã pfiipojen k sériovému komunikaãnímu portu iserveru. Obrázek 4.21 Pfiíkazy protokolu ARP a jejich odezvy

17 4.8 Vzdálen pfiístup (Tunneling) Vzdálen m pfiístupem (Tunneling) rozumíme pfienos dat mezi dvûma poãítaãi skrze privátní kanál na sdílené nebo vefiejné síti. Sít mûïe b t typu Ethernet LAN, WAN nebo Internet. iserver podporuje pro spojení mezi dvûma sériov mi zafiízeními nebo mezi PC a sériov m zafiízením pouïití spí e existující sítû neï speciálního vedení. V dne ní dobû je mnoho sériov ch zafiízení, jako snímaãû, mûfiidel, PLC, snímaãû karet, bezpeãnostních alarmû, skenerû ãárov ch kódû, zapisovaãû dat, videokamer, docházkov ch systémû a mnoho dal ích zafiízení, pfiímo pfiipojeno s PC prostfiednictvím jeho sériového portu. Tyto mohou b t pfiipojeny ke sdílené ethernetové síti (s TCP/IP protokolem) a pfiistupovány, fiízeny a spravovány vzdálenû pomocí iserveru. Jakékoliv dva iservery mohou mezi sebou komunikovat prostfiednictvím Ethernetu (LAN), WAN a Internetu pfii pouïití protokolu TCP/IP. Proto i sériová zafiízení pfiipojená k iserveru si mohou vzájemnû vymûàovat data pouïitím tûchto sítí. Tuto vlastnost naz váme Tunneling a je znázornûna na obr a Vzdálen iserver Lokální iserver Lokální iserver 1. IP adresa by mûla b t pfiifiazena k iserveru buì pevnû nebo uïitím DHCP serveru. 2. PouÏijte internetov prohlíïeã ke vstupu na www stránky iserveru. Jednodu e vloïte IP adresu iserveru do pfiíkazového fiádku (URL location) prohlíïeãe (napfi Stisknûte tlaãítko Update. 4. Stisknûte konfiguraãní tlaãítko (Configuration) a vloïte heslo (pfiednastavené heslo je ). 5. Stisknûte znovu konfiguraãní tlaãítko (Configuration), ãímï vstoupíte na konfiguraãní stránku. 6. V sekci Terminal Server nastavte Server Status na disable. 7. V sekci Remote Access, a) nastavte Remote Access na enable. b) ponechejte Remote Port c) vloïte IP adresu vzdáleného iserveru (napfi ). 8. Stisknûte tlaãítko Save pro uloïení zmûn. 9. Ujistûte se, Ïe sériové spojení mezi lokálním iserverem a sériov m zafiízením je v pofiádku vãetnû nastavení pfienosové rychlosti, parity, poãtu stopbitû atd. Sériová komunikace Sériová komunikace Sériové zafiízení Obrázek 4.22 Komunikace PC se vzdálen m zafiízením Vzdálen iserver Lokální iserver Vzdálené sériové zafiízení Sériová komunikace Sériová komunikace Lokální sériové zafiízení Obrázek 4.24 Konfiguraãní menu pro vzdálen pfiístup Obrázek 4.23 Komunikace dvou vzdálen ch zafiízení Pro vyuïití Tunnelingu je nutné provést nastavení lokálního a vzdáleného iserveru

18 4.8.2 Vzdálen iserver 1. iserveru musí b t pfiifiazena pevná IP adresa. To znamená, Ïe DHCP server musí b t zakázán (disabled). BliÏ í informace najdete v kapitole 3.3 DHCP. 2. PouÏijte internetov prohlíïeã ke vstupu na www stránky iserveru. Jednodu e vloïte IP adresu iserveru do pfiíkazového fiádku (URL location) prohlíïeãe (napfi Stisknûte tlaãítko Update. 4. Stisknûte konfiguraãní tlaãítko (Configuration) a vloïte heslo (pfiednastavené heslo je ). 5. Stisknûte znovu konfiguraãní tlaãítko (Configuration), ãímï vstoupíte na konfiguraãní stránku. 6. V sekci Terminal Server nastavte poãet soketû (Number of Sockets) na 1 a typ serveru (Server Type) na Slave. 7. Stisknûte tlaãítko Save pro uloïení zmûn. 8. Ujistûte se, Ïe sériové spojení mezi vzdálen m iserverem a sériov m zafiízením je v pofiádku vãetnû nastavení pfienosové rychlosti, parity, poãtu stopbitû atd. Nyní stisknûte tlaãítko Reset nejprve na vzdáleném a potom na lokálním iserveru a inicializujte lokální sériové zafiízení k vyslání poïadavku. 4.9 Program pro hlá ení událostí Chcete-li získat kompletní informaci o pouïívání programu pro hlá ení událostí, kliknûte na menu Help v hlavním oknû. Program pro hlá ení událostí zprostfiedkovává ové oznámení o splnûní podmínek alarmních stavû v daném zafiízení buì s vestavûn m iserverem nebo pfiipojen ch k samostatnému iserveru, kter pfievádí data z rozhraní RS-232/485 na ethernetové pakety. UÏivatelé a operátofii potom mohou b t automaticky informováni o alarmních stavech, které lze monitorovat pomocí internetu po celém svûtû. UÏitím ového pfiedávání alarmních stavû mohou b t tyto monitorovány na síti oddûlenû od internetu a následnû do internetu pfiedávány. Program pro hlá ení událostí pracuje pod operaãním systémem Windows 95, 98, NT 4.0 a NT 2000 ve spojení s existující elektronickou po tou ( em), která podporuje ové rozhraní MAPI. Pokud máte nainstalován program MS Outlook, mûlo by b t rozhraní MAPI podporováno Instalace Program pro hlá ení událostí musí b t nainstalován do poãítaãe pracujícím s operaãním systémem Microsoft Windows (verze byly uvedené v pfiede lém textu) a s klientsk m software podporujícím MAPI. Musí b t umoïnûn síèov pfiístup z tohoto poãítaãe k iserveru a souãasnû k pfiíslu - nému ovému serveru, a dále z tohoto ového serveru k ovému serveru pfiíjemce. Obrázek 4.25 Program pro hlá ení událostí iserveru
