CURRENT TRENDS IN STORAGE RACK SYSTEMS

Transkript

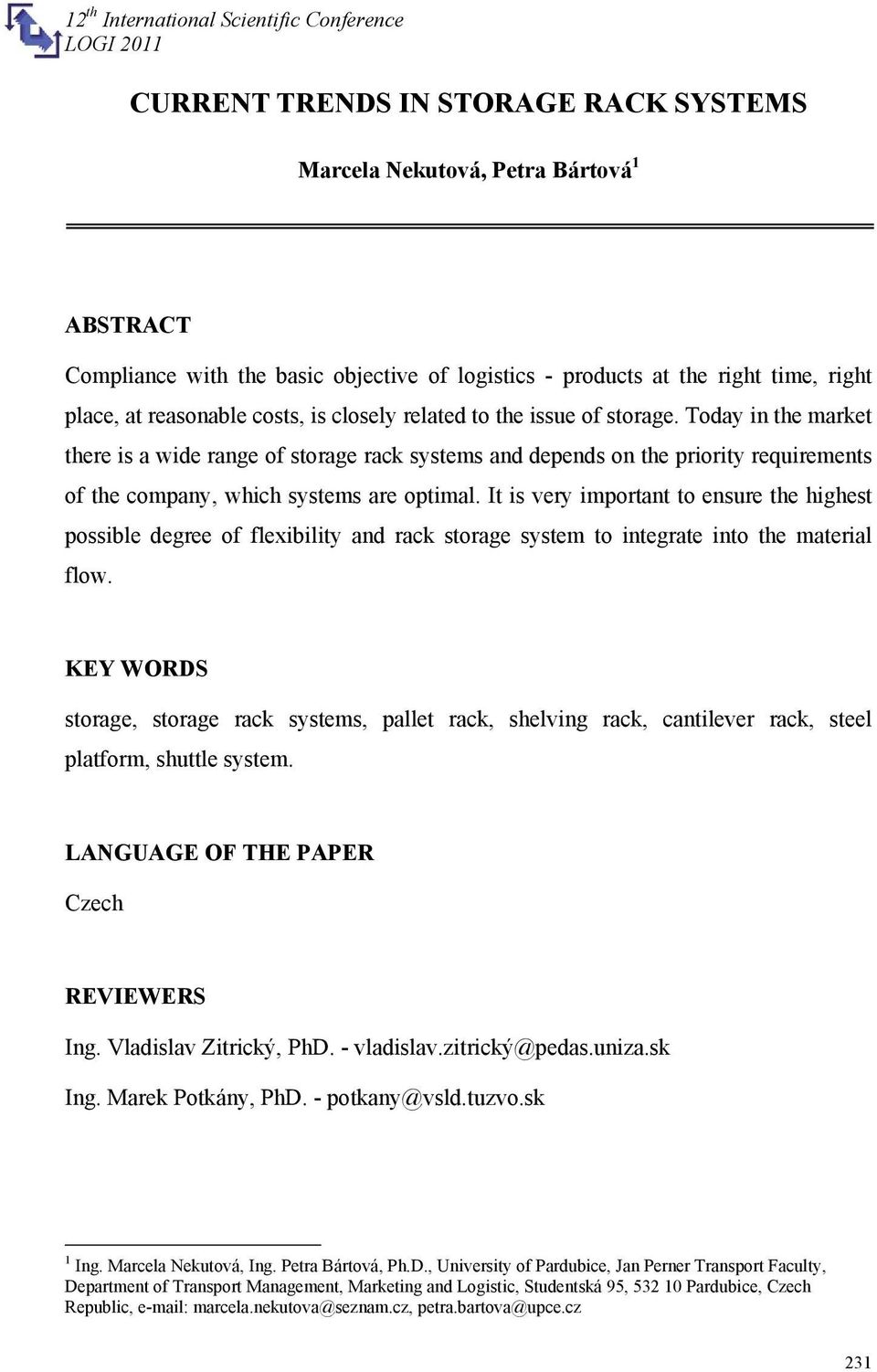

1 CURRENT TRENDS IN STORAGE RACK SYSTEMS Marcela Nekutová, Petra Bártová 1 ABSTRACT Compliance with the basic objective of logistics - products at the right time, right place, at reasonable costs, is closely related to the issue of storage. Today in the market there is a wide range of storage rack systems and depends on the priority requirements of the company, which systems are optimal. It is very important to ensure the highest possible degree of flexibility and rack storage system to integrate into the material flow. KEY WORDS storage, storage rack systems, pallet rack, shelving rack, cantilever rack, steel platform, shuttle system. LANGUAGE OF THE PAPER Czech REVIEWERS Ing. Vladislav Zitrický, PhD. - vladislav.zitrický@pedas.uniza.sk Ing. Marek Potkány, PhD. - potkany@vsld.tuzvo.sk 1 Ing. Marcela Nekutová, Ing. Petra Bártová, Ph.D., University of Pardubice, Jan Perner Transport Faculty, Department of Transport Management, Marketing and Logistic, Studentská 95, Pardubice, Czech Republic, marcela.nekutova@seznam.cz, petra.bartova@upce.cz 231

2 SOUČASNÉ TRENDY VE SKLADOVACÍCH REGÁLOVÝCH SYSTÉMECH 1 ÚVOD Mezi základní logistické činnosti patří předpověď poptávky, řízení zásob a nákupu, řízení zákaznického servisu, logistická komunikace a manipulace s materiálem, vyřizovaní objednávek, balení, servis a vrácené zboží, řízení distribuce včetně stanovení místa výroby a skladování, zpětná logistika, doprava a přeprava, skladování. Globální logistický systém se obyčejně skládá z lidského potenciálu (procesy, management,.) a strojů (výrobní a provozní zařízení), organizovaných tak, aby poskytovaly, transformovaly, skladovaly a přepravovaly materiál, osoby, služby, informace a samozřejmě také finance. Splnění základního cíle logistiky, čímž je snaha o dosažení toho, aby se výrobky dostaly od výrobce ke spotřebiteli, tedy podle definice logistiky: na správné místo ve správný čas za přiměřené náklady, úzce souvisí s problematikou zásob, skladování, vytvoření optimálních skladovacích prostor apod. Zásoby vážou prostředky, čili zdroje, což je z ekonomického hlediska nežádoucí a proto by měly být zásoby minimalizovány. Je však třeba zvážit i fakt, že výroba a navazující činnosti se bez zásob neobejdou. Proto tedy namísto o minimalizaci je třeba hovořit o optimalizaci zásob v celém logistickém řetězci. Skladování tedy má v tomto případě nemalý význam. 2 SKLADOVACÍ REGÁLOVÉ SYSTÉMY Regálové systémy nachází uplatnění téměř ve všech oborech, např. velkosklady, všechna odvětví průmyslu, bankovní sektor, správní organizace (knihovny, archivy ), drobní podnikatelé a další. Jelikož skladování zabezpečuje ve většině případů uskladnění produktů v průběhu všech fází logistického procesu, při projektování skladu a jeho vybavení je nutné přihlížet k mnoha faktorům. Obecně lze říci, že optimální stavební a prostorové uspořádání skladu konkrétního podniku se liší podle typu výrobků, které podnik potřebuje uskladnit a podle finančních možností podniku, dále také samozřejmě v návaznosti na konkurenční prostředí a 232

3 potřeby zákazníků. Aby však použití regálových systémů splnilo účel, je třeba rozlišovat několik zásadních faktorů. Kromě rozdělení konkrétních druhů zboží (potraviny, průmyslové zboží apod.), jejichž vzetí v úvahu je prvotně důležité, lze uskladněné produkty, čili zásoby, dělit na dva typy. Jedním typem jsou zásoby surovin, součástek a dílů. Druhým typem jsou hotové výrobky, které většinou čekají na distribuci. Existují i mnohé oblasti použití skladů. Sklady mohou být využívány pro zabezpečení výrobní činnosti podniku, ke směšování různých výrobků z jednotlivých výrobních zařízení podniku pro dodávku jednomu zákazníkovi, k rozdělování velkých zásilek, balení produktů, nebo naopak pro kombinaci či sdružování většího počtu malých zásilek do jedné velké zásilky aj. Dále je nutné přihlížet ke způsobu skladování, zda se bude skladovat metodou náhodného skladování, ve kterém se položky umísťují do nejbližšího volného skladového místa (regálu či police), nebo zda bude využívána metoda skladování na vyhrazeném místě, při kterém má skladovaná položka své stálé místo, to znamená, že určité zboží se ve skladě uskladňuje vždy na stejném místě. Je tedy vždy třeba pečlivě zvážit dispozici regálových systémů v daném skladu. Obrázek 2 Příklad dispozice paletových regálových systémů ve skladu Dalších faktorů, které ovlivňují stavební a prostorové uspořádání skladu a s ním také výběr správného druhu regálu, je mnoho. 233

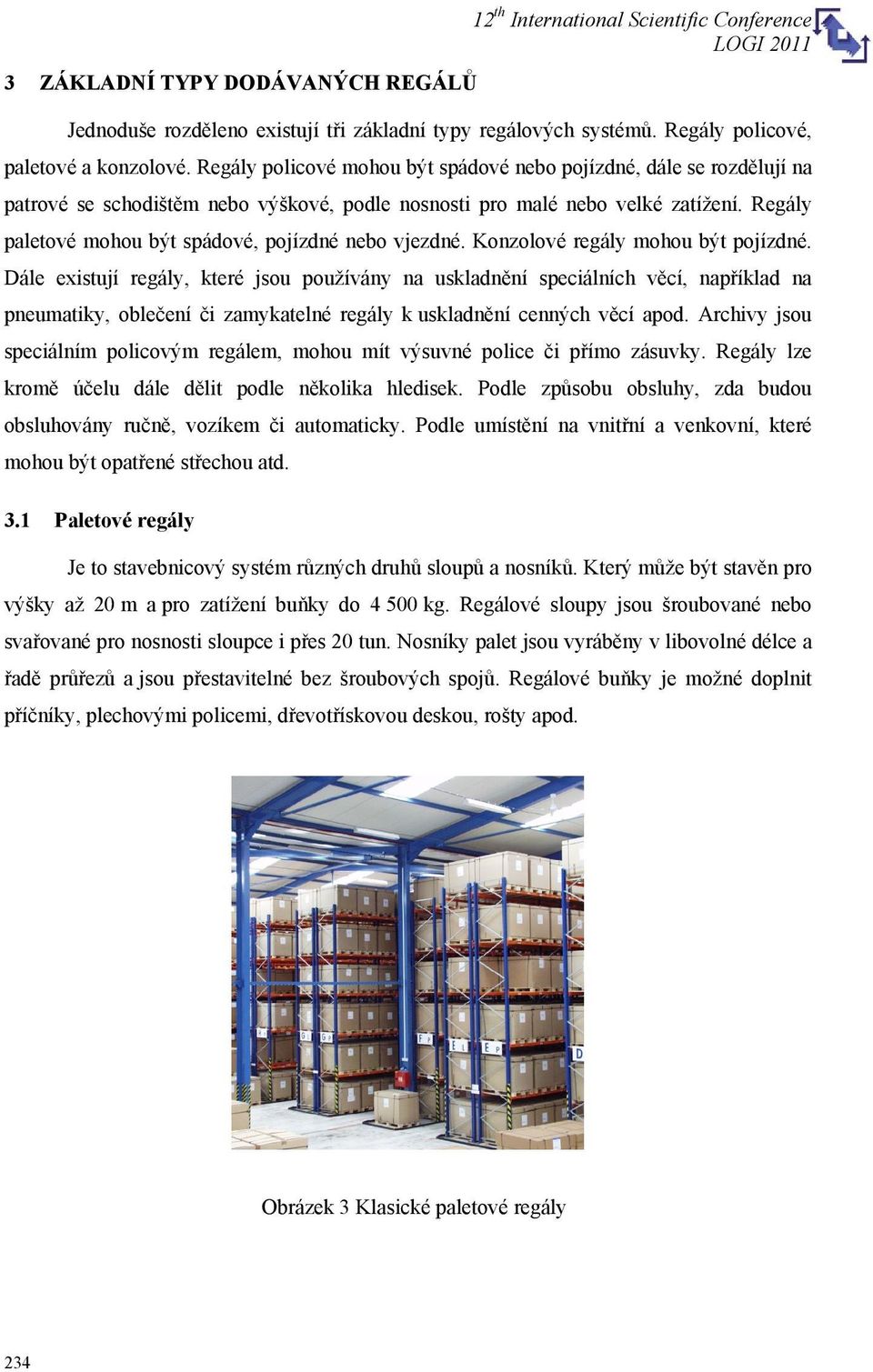

4 3 ZÁKLADNÍ TYPY DODÁVANÝCH REGÁLŮ 12 th International Scientific Conference Jednoduše rozděleno existují tři základní typy regálových systémů. Regály policové, paletové a konzolové. Regály policové mohou být spádové nebo pojízdné, dále se rozdělují na patrové se schodištěm nebo výškové, podle nosnosti pro malé nebo velké zatížení. Regály paletové mohou být spádové, pojízdné nebo vjezdné. Konzolové regály mohou být pojízdné. Dále existují regály, které jsou používány na uskladnění speciálních věcí, například na pneumatiky, oblečení či zamykatelné regály k uskladnění cenných věcí apod. Archivy jsou speciálním policovým regálem, mohou mít výsuvné police či přímo zásuvky. Regály lze kromě účelu dále dělit podle několika hledisek. Podle způsobu obsluhy, zda budou obsluhovány ručně, vozíkem či automaticky. Podle umístění na vnitřní a venkovní, které mohou být opatřené střechou atd. 3.1 Paletové regály Je to stavebnicový systém různých druhů sloupů a nosníků. Který může být stavěn pro výšky až 20 m a pro zatížení buňky do kg. Regálové sloupy jsou šroubované nebo svařované pro nosnosti sloupce i přes 20 tun. Nosníky palet jsou vyráběny v libovolné délce a řadě průřezů a jsou přestavitelné bez šroubových spojů. Regálové buňky je možné doplnit příčníky, plechovými policemi, dřevotřískovou deskou, rošty apod. Obrázek 3 Klasické paletové regály 234

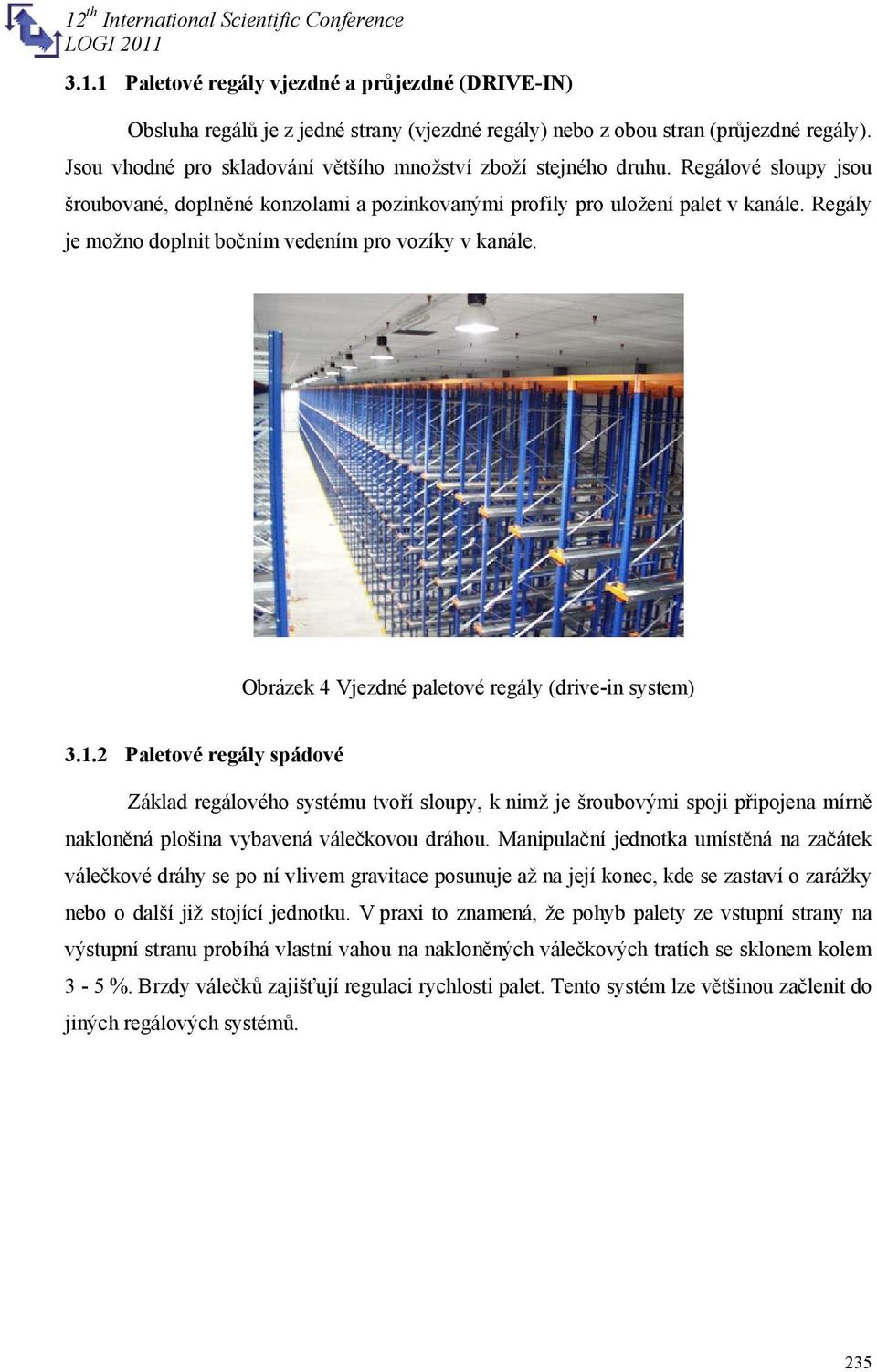

5 3.1.1 Paletové regály vjezdné a průjezdné (DRIVE-IN) Obsluha regálů je z jedné strany (vjezdné regály) nebo z obou stran (průjezdné regály). Jsou vhodné pro skladování většího množství zboží stejného druhu. Regálové sloupy jsou šroubované, doplněné konzolami a pozinkovanými profily pro uložení palet v kanále. Regály je možno doplnit bočním vedením pro vozíky v kanále. Obrázek 4 Vjezdné paletové regály (drive-in system) Paletové regály spádové Základ regálového systému tvoří sloupy, k nimž je šroubovými spoji připojena mírně nakloněná plošina vybavená válečkovou dráhou. Manipulační jednotka umístěná na začátek válečkové dráhy se po ní vlivem gravitace posunuje až na její konec, kde se zastaví o zarážky nebo o další již stojící jednotku. V praxi to znamená, že pohyb palety ze vstupní strany na výstupní stranu probíhá vlastní vahou na nakloněných válečkových tratích se sklonem kolem 3-5 %. Brzdy válečků zajišťují regulaci rychlosti palet. Tento systém lze většinou začlenit do jiných regálových systémů. 235

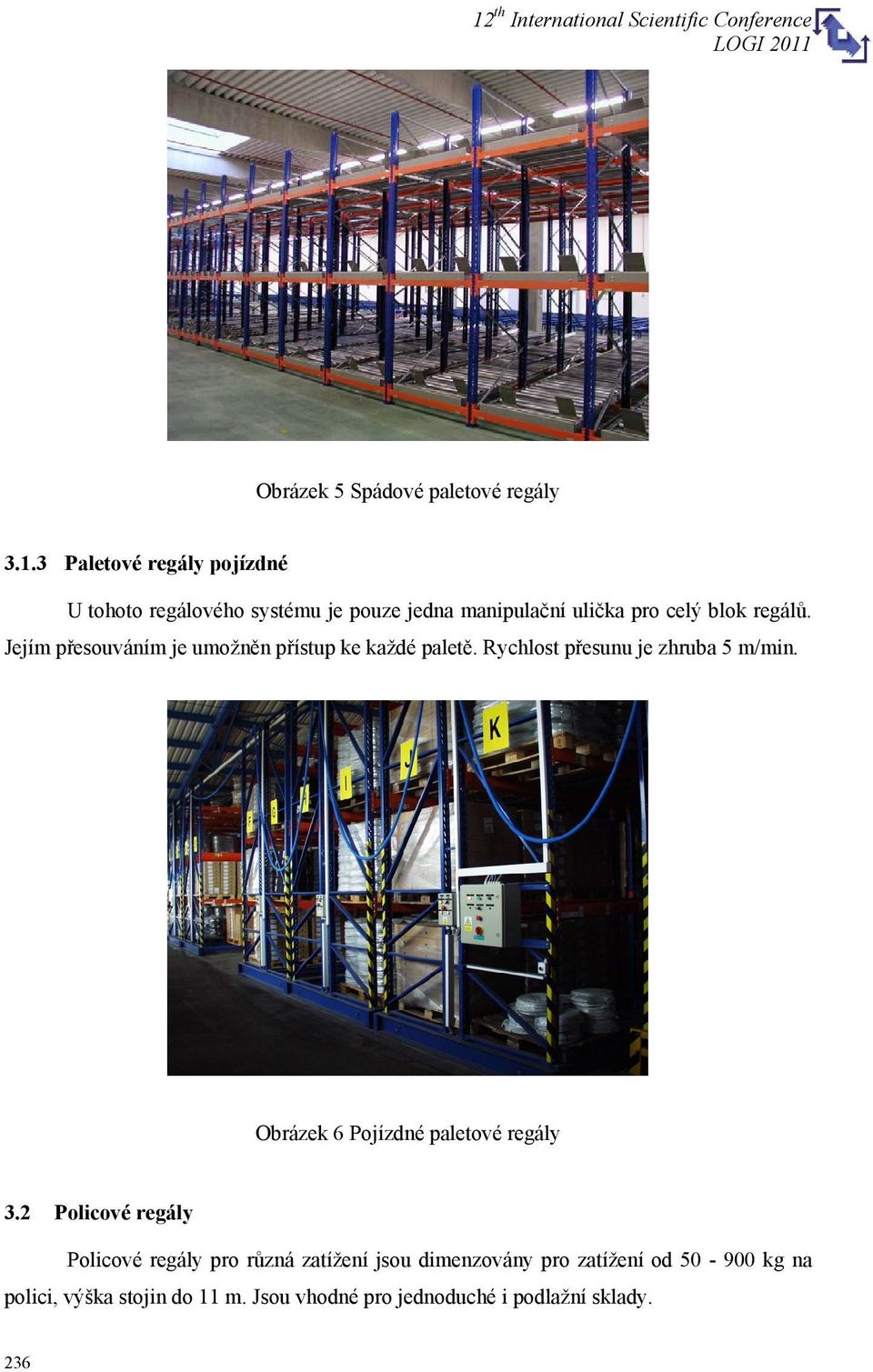

6 Obrázek 5 Spádové paletové regály Paletové regály pojízdné U tohoto regálového systému je pouze jedna manipulační ulička pro celý blok regálů. Jejím přesouváním je umožněn přístup ke každé paletě. Rychlost přesunu je zhruba 5 m/min. Obrázek 6 Pojízdné paletové regály 3.2 Policové regály Policové regály pro různá zatížení jsou dimenzovány pro zatížení od kg na polici, výška stojin do 11 m. Jsou vhodné pro jednoduché i podlažní sklady. 236

7 Obrázek 7 Policové regály 3.3 Konzolové regály Jsou vyrobeny z válcovaných, popř. tenkostěnných profilů. Možnost doplnit bočním vedením pro vozík, dřevotřískovou deskou, rošty, případně střešní konstrukcí. Jsou vhodné pro skladování ocelových profilů, trubek, dřevotřískových desek a plechů. Výška regálu, délka konzoly a zatížení na konzolu je dodáváno podle požadavků. 237

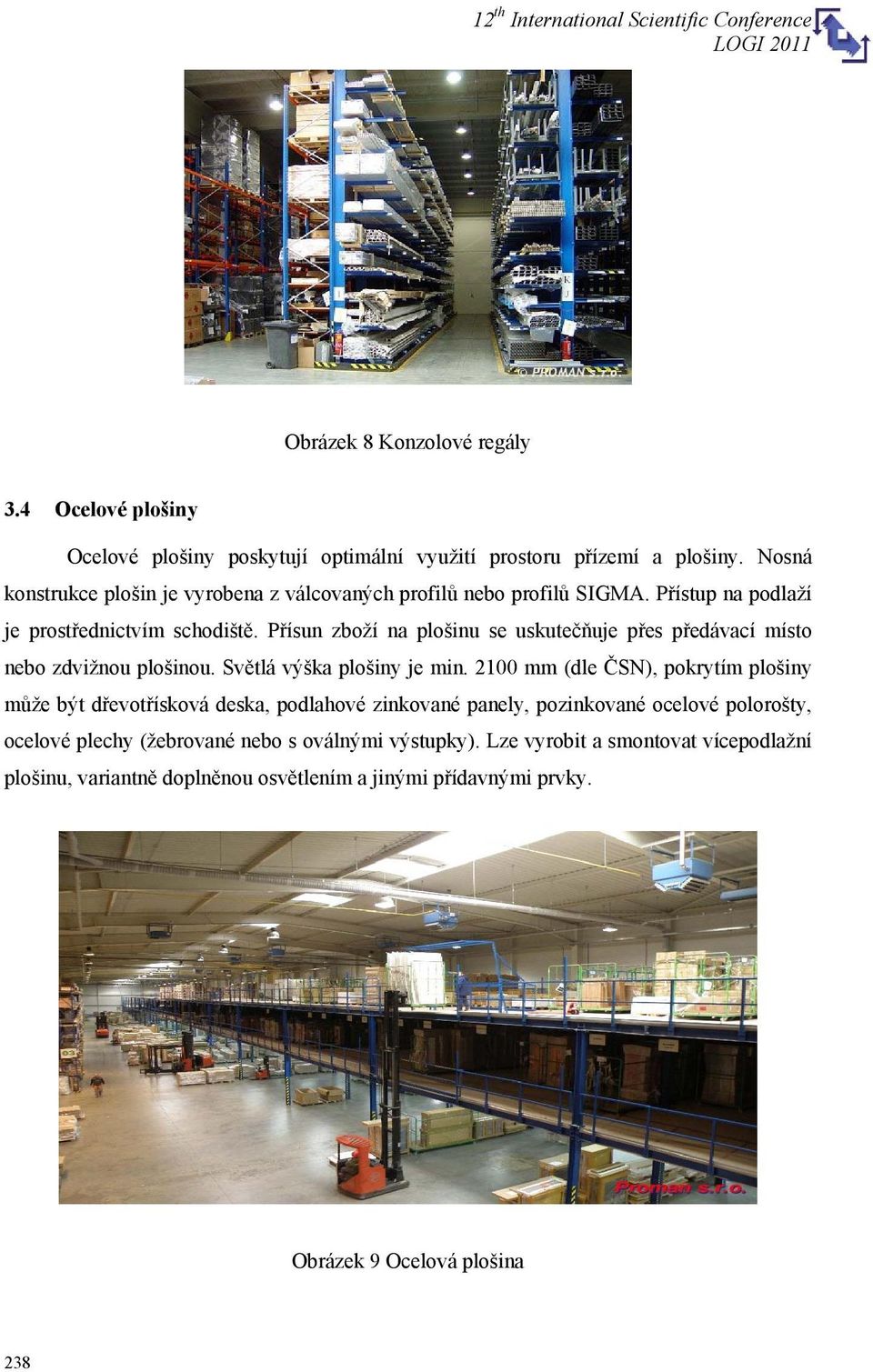

8 Obrázek 8 Konzolové regály 3.4 Ocelové plošiny Ocelové plošiny poskytují optimální využití prostoru přízemí a plošiny. Nosná konstrukce plošin je vyrobena z válcovaných profilů nebo profilů SIGMA. Přístup na podlaží je prostřednictvím schodiště. Přísun zboží na plošinu se uskutečňuje přes předávací místo nebo zdvižnou plošinou. Světlá výška plošiny je min mm (dle ČSN), pokrytím plošiny může být dřevotřísková deska, podlahové zinkované panely, pozinkované ocelové polorošty, ocelové plechy (žebrované nebo s oválnými výstupky). Lze vyrobit a smontovat vícepodlažní plošinu, variantně doplněnou osvětlením a jinými přídavnými prvky. Obrázek 9 Ocelová plošina 238

9 3.5 Pojízdné regály, archivy Umístěním policových regálů na pojízdné podvozky vzniká vysoce funkční skladový a archivační systém, který efektivně využije daný prostor. Regály mohou být doplněny o plné boční stěny, stropní díly, dělící přepážky, speciální nosníky pro ukládání oděvů, výsuvné police, držáky etiket apod. Vlastní pohon jízdy je realizován řetězovým převodem s ovládací růžicí nebo volantem. Kolejnice jsou ukotveny ke stávající podlaze nebo zabetonovány do nové podlahy. Na krajní regál celého systému lze montovat posuvné dveře a uzamykání podvozku, které ochrání uložený materiál před nepovoleným přístupem. Obrázek 10 Archivační policový regál 3.6 SHUTTLE system Vysokokapacitní paletový skladovací systém k uložení palet prostřednictvím dálkově řízeného přístroje. Princip manipulace s paletami je založen na postupu, kdy paleta je uložena na počátek kanálu prostřednictvím vysokozdvižného vozíku. Přístroj pomocí zdvihací plošinky paletu nadzdvihne a pojíždí s ní v daném regálovém kanálu po speciální dvoustupňové šíně. První stupeň je určen pro pohyb přístroje, druhý stupeň pro uložení palety. Manipulační operace jsou řízeny dálkovým ovládáním nebo integrovaným systémem řízení skladování (Warehouse Management System). Přístroj se pohybuje pomocí čidel a ukládá palety například na první volné místo v daném kanálu (dle naprogramování). 239

10 Obrázek 11 SHUTTLE system Mezi nejvýznamnější výhody tohoto systému patří: možnost využití na principu FIFO (first in first out) i LIFO (last in first out) uzpůsobeno pro ukládání různých velikostí palet vysoká rychlost skladování využití vyhledávacích operací efektivní využití prostoru nižší náklady na manipulaci a skladování (náklady na lidskou práci a efektivnější využití prostoru) nižší riziko nehody (omezení lidského faktoru) Mezi doplňkové vybavení skladovacích prostor lze počítat plastové přepravky, kovové palety, dřevěné palety, cargo kontejnery, plastové palety, kovové skříně, pracovní stoly, nepoháněné válečkové dopravníky aj. 4 ZÁVĚR Na trhu existuje celá škála skladovacích regálových systémů a záleží na požadavcích dané firmy, které z nich budou nejlépe splňovat požadavky. Při projektování skladu a následném výběru regálových systémů je třeba uvažovat s několika zásadními faktory jako jsou druh uskladňovaného zboží, druh zásob, účel využití skladu, způsob či metoda 240

11 skladování a také brát samozřejmě i v úvahu investiční náročnost jednotlivých systémů s ohledem na efektivitu budoucího vývoje. Velice důležité je zajistit co nejvyšší možnou míru flexibility a integrovat regálový skladovací systém do materiálového toku. Skladování je považováno za velmi důležitou část logistického řetězce a navzdory tomu, že jeho optimalizace stále ještě není považována za strategickou prioritu, je třeba skladovat co nejefektivněji. LITERATURA [1] ALICKE, K., a kol. Jak vytvořit efektivní sklad. Logistika : Logistická centra. 2008, 5, s ISSN [2] PETERKA, R. Regálové systémy ve znamení flexibility. Systémy Logistiky. 2011, 11, 104, s ISSN [3] NEKUTOVÁ, M. The role of storage in global logistics In Carpathian logistics congress Transport & Logistics. Košice: Logistics Institute of Industry and Transport, ISSN X. [4] Podklady firmy PROMAN s.r.o., Za Pivovarem 830, Chrudim. [online]. < 241
