1 Gruniverpal po celém světě: Naše distribuční síť CZ 8Zvedací systémy GRUNIVERPAL TRANCHERO s.a.s. via Provinciale Verzuolo, Piasco - Cuneo - Italy Tel Fax info@gruniverpal.it - www. gruniverpal.it

2

3 VSTŘIKOVÁNÍ PLASTŮ 3 MINIDREL Řada S Pro vstřikovací lisy s upínací silou od 180 do tun Vhodné řešení pro zdvihání a umísťování vstřikovacích forem s dokonalou přesnos. Toto zařízení je určeno pro podniky na výrobu a zpracování plastů, pryže, hliníku apod. Díky tomuto vynikajícímu high-tech výrobku společnost Gruniverpal posílila svou vedoucí pozici na trhu. PATENTOVANÁ ŠPIČKOVÁ KVALITA Standardní zařízení Gruniverpal pro manipulaci se vstřikovacími formami: Zpomalení pohybu břemene ovládané systémem Condec: úplná absence kolébání během fáze zvedání a přenášení vstřikovací formy. Maximálně spolehlivé upevnění vstřikovací formy během její umístění do vstřikovacího lisu. Systém Boostrib: Možnost zvýšení nosnosti o 15 % v nouzové situaci pro maximální bezpečnost obsluhy jeřábu a ochrany břemene proti poškození. MODEL 20S 25S 40S 50S 60S 75S 100S 120S 150S 200S 350S PRO VSTŘIKOVACÍ LISY S UPÍNACÍ SILOU DO: 300 t 500 t 650 t 750 t 900 t 1000 t 1200 t 1600 t 2000 t 2200 t 2400 t Nosnost a manipulační rozsah stroje jsou přesně nastaveny podle typu vstřikovacího lisu, výšky nad sloupy a velikosti. Náklad je přesně upevněný ve svislé rovině v jakékoliv pozici teleskopického ramena jeřábu, což zaručuje jeho maximální přesnost a absenci kolébání, aa to i během fáze vyrovnání. Zajištění plynulého zdvižení vstřikovacích forem do jakékoli požadované výšky při dodržení maximální povolené nosnosti. Ovládací panel/bezdrátový dálkový ovladač: proporcionální a simultánní ovládání pohybem zdvihacího zařízení. Možnost dálkové výměny vstřikovací formy, maximální bezpečnost obsluhy jeřábu, milimetrová přesnost vyrovnání. Délka teleskopického ramene jeřábu je konstruovaná a vyrobená podle požadavku zákazníka: lze vyměnit vstřikovací formy v příčném směru a zepředu vstřikovacího stroje. Patentovaný ochranný systém proti převrhnutí: automatické vypnutí při přetížení jeřábu. Rozměry stroje jsou o 50 % menší než standardní vysokozdvižné vozíky a jeřáby se stejnou nosností. MAXIMÁLNÍ FAKTICKÉ ZATÍŽENÍ S VYSUNUTÝM RAMENEM MAXIMÁLNÍ NOMINÁLNÍ ZATÍŽENÍ PODLE MEZINÁRODNÍCH STANDARDŮ MAXIMÁLNÍ VÝŠKA ZDVIHU MAXIMÁLNÍ PRACOVNÍ ROZSAH VNĚJŠÍ ROZMĚRY (DÉLKA X ŠÍRKA) kg / kg / 1,60 x 0,95 m kg / kg / 4,8 m 2,20 x 1,41 m kg / kg / 4,8 m 2,50 x 1,43 m kg / kg / 4,8 m 2,72 x 1,43 m kg / kg / 4,8 m 2,97 x 1,43 m kg / kg / 5,5 m 3,23 x 1,49 m kg / kg / 5,5 m 3,54 x 1,49 m kg / mm kg / 5,5 m 4,16 x 1,78 m kg / mm kg / 5,5 m 4,16 x 1,78 m kg / mm kg / 6,2 m 4,86 x 2,00 m kg / mm kg / 6,2 m 6,13 x

4 VSTŘIKOVÁNÍ PLASTŮ 5 Řada GB Pro vstřikovací lisy s upínací silou do 180 tun Zařízení konstruované podle technologie vývoje velkých jeřábů je určeno pro manipulaci s malými břemeny. Zařízení řady GB je důkazem našich přání přesně splňovat požadavky zákazníků. Vysoký výkon stroje v omezeném prostoru: toto zařízení je ideální pro podniky na výrobu ia zpracování výrobků z plastu jakož i pro výrobní podniky v mnoha dalších průmyslových odvětvích. To je další problém, který byl vyřešen pomoci výzkumu a technologie Gruniverpal. Hydraulické otočení věže o 270. Jeřáb není vybaven stabilizátory: snadný pohyb stroje i během otočení věže se vstřikovací formou. Ovládací panel/ Bezdrátový dálkový ovladač: celkové ovládání elektrohydraulickými pohyby stroje (včetně přemístění nákladu). Plně automatické a proporcionální pohyby stroje: rychlé manévrování. Maximální flexibilita v omezeném prostoru (stroj má stejné vnější rozměry (délka x šířka) jako EURO paleta). Patentovaný ochranný systém proti převrhnutí: kontrola fáze otočení a automatické vypnutí při přetížení jeřábu. MODEL GB 100 GB 150 GB 300 GB 500 GB 750 PRO VSTŘIKOVACÍ LISY S UPÍNACÍ SILOU DO MAXIMÁLNÍ FAKTICKÉ ZATÍŽENÍ 100 kg / S VYSUNUTÝM RAMENEM 1. MAXIMÁLNÍ VÝŠKA ZDVIHU MAXIMÁLNÍ PRACOVNÍ ROZSAH VNĚJŠÍ ROZMĚRY (DÉLKA X ŠÍRKA) 50 t 2,6 m 1,5 m 1,30 x 0,82 m 80 t 150 kg / 1. 2,6 m 1,5 m 1,30 x 0,82 m 100 t 300 kg / 1,40 x 0,85 m 150 t 500 kg / 1,40 x 0,95 m 180 t 750 kg / 1,40 x 1,20 m Řada TRANSIDREL Pro vstřikovací lisy s upínací silou do tun Speciální řada zdvihacích zařízení Gruniverpal pro čelní a boční manipulaci s těžkými a velkými vstřikovacími formami (do kg). Možnost instalace nosných vidlic na otočnou věž zdvihacího zařízení řady TRANSIDREL. Díky tomu se tato operace provádí pomocí jediného zdvihacího stroje, který má rozměry o 50 % menší než standardní vysokozdvižné vozíky. MODEL 50B 80B 100B 300B 350B 400B 500B 800B PRO VSTŘIKOVACÍ LISY S UPÍNACÍ SILOU DO MAXIMÁLNÍ FAKTICKÉ ZATÍŽENÍ S VYSUNUTÝM RAMENEM MOŽNOST PŘÍMÉHO A BOČNÍHO POHYBU STROJE MAXIMÁLNÍ VÝŠKA ZDVIHU VNĚJŠÍ ROZMĚRY (DÉLKA X ŠÍRKA) 750 t kg 2,60 x 1,40 m 1000 t kg dle specifikace zákazníka 2,80 x 1,60 m 1600 t kg 3,00 x 1,60 m 2400 t kg 2,80 x 3200 t kg dle specifikace zákazníka 3,05 x 3600 t kg 3,05 x 4000 t kg 3,32 x 4000 t kg dle specifikace zákazníka 7,80 x 3,40 m Čelní a boční manipulaci s břemeny. Posunovač vstřikovacích forem s nezávislou nebo synchronizovanou kontrolou: vložení a extrakce vstřikovací formy mezi sloupy vstřikovacího lisu. Automatický samonivelační stabilizační systém kontroly každé pozice pro umístění vstřikovací formy na vstřikovacím lisu: automatická kontrola pozice ve svislé vodorovné rovině. Kolové modely s volantovým řízením a verzí modelu pro jízdu po kolejích. Možnost instalace nosných vidlic na otočnou věž zdvihacího zařízení; otáčení věže do 270 ; automatické posunutí břemene na nosných vidlicích. Bezdrátový dálkový ovladač: proporcionální dálkové ovládání pohybem zdvihacího stroje (včetně trakce a manévrování).

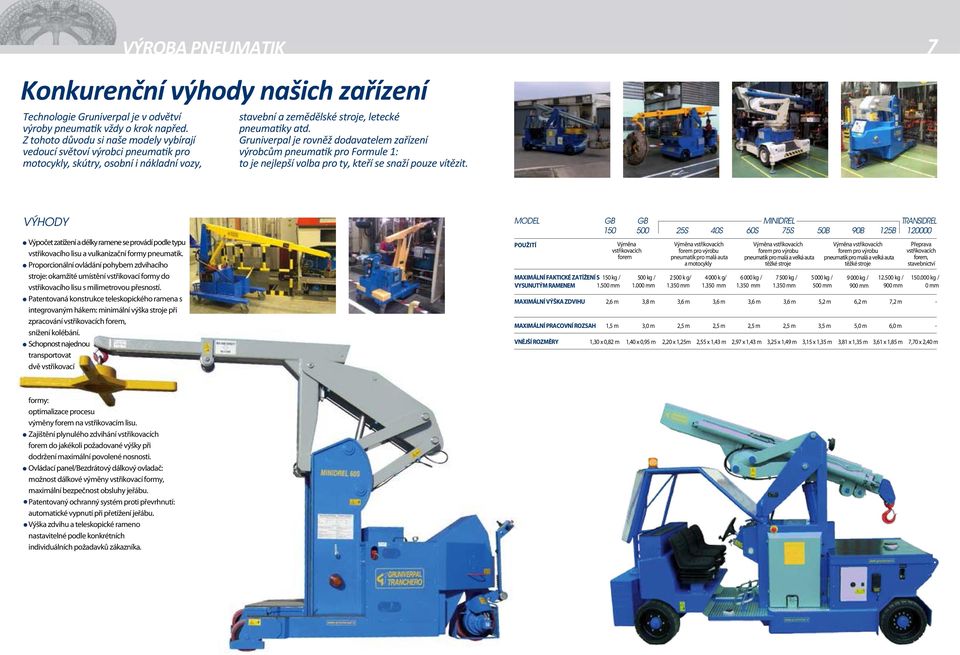

5 VÝROBA PNEUMATIK 7 Konkurenční výhody našich zařízení Technologie Gruniverpal je v odvětví výroby pneuma k vždy o krok napřed. Z tohoto důvodu si naše modely vybírají vedoucí světoví výrobci pneuma k pro motocykly, skútry, osobní i nákladní vozy, stavební a zemědělské stroje, letecké pneuma ky atd. Gruniverpal je rovněž dodavatelem zařízení výrobcům pneuma k pro Formule 1: to je nejlepší volba pro ty, kteří se snaží pouze vítězit. Výpočet zatížení a délky ramene se provádí podle typu vstřikovacího lisu a vulkanizační formy pneumatik. Proporcionální ovládání pohybem zdvihacího stroje: okamžité umístění vstřikovací formy do vstřikovacího lisu s milimetrovou přesností. Patentovaná konstrukce teleskopického ramena s integrovaným hákem: minimální výška stroje při zpracování vstřikovacích forem, snížení kolébání. Schopnost najednou transportovat dvě vstřikovací MODEL POUŽITÍ MAXIMÁLNÍ FAKTICKÉ ZATÍŽENÍ S 150 kg / VYSUNUTÝM RAMENEM 1. MAXIMÁLNÍ VÝŠKA ZDVIHU MAXIMÁLNÍ PRACOVNÍ ROZSAH VNĚJŠÍ ROZMĚRY GB GB MINIDREL TRANSIDREL S 40S 60S 75S 50B 90B 125B ,6 m 1,5 m 1,30 x 0,82 m Výměna vstřikovacích forem 500 kg / 1,40 x 0,95 m Výměna vstřikovacích forem pro výrobu pneumatik pro malá auta a motocykly k g/ 3,6 m 2,5 m 2,20 x 1,25m k g/ 3,6 m 2,5 m 2,55 x 1,43 m Výměna vstřikovacích forem pro výrobu pneumatik pro malá a velká auta těžké stroje kg / 3,6 m 2,5 m 2,97 x 1,43 m kg / 3,6 m 2,5 m 3,25 x 1,49 m kg / 5,2 m 3,5 m 3,15 x 1,35 m Výměna vstřikovacích forem pro výrobu pneumatik pro malá a velká auta těžké stroje kg / 900 mm 6,2 m 3,81 x 1,35 m kg / 900 mm 7,2 m 3,61 x 1,85 m Přeprava vstřikovacích forem, stavebnictví kg / 0 mm - - 7,70 x formy: optimalizace procesu výměny forem na vstřikovacím lisu. Zajištění plynulého zdvihání vstřikovacích forem do jakékoli požadované výšky při dodržení maximální povolené nosnosti. Ovládací panel/bezdrátový dálkový ovladač: možnost dálkové výměny vstřikovací formy, maximální bezpečnost obsluhy jeřábu. Patentovaný ochranný systém proti převrhnutí: automatické vypnutí při přetížení jeřábu. Výška zdvihu a teleskopické rameno nastavitelné podle konkrétních individuálních požadavků zákazníka.

6 MOBILNÍ JEŘÁBY 9 Minidrel Řada B Jeřáby s nosnos do kg Tato řada mobilních jeřábů je unikátní ve své třídě díky patentovanému zdvihacímu systému, který zebezpečuje o 40 % vyšší za žení než obyčejné jeřáby stejných rozměrů. Kompaktní rozměry a schopnost manipulovat s našimi jeřáby je známkou vysoké kvality Gruniverpal. Nabízíme více než 70 různých verzí tohoto modelu jeřábu s nosností do kg, kabinou operátora nebo s bezdrátovým dálkovým ovládáním. Vysoký výkon i na nakloněné rovině: pedálové ovládání, volantové řízení s posilovačem, zpáteční převodový stupeň a pohon všech kol. Příští generace bezdrátového proporcionálního ovládání: dálkové ovládání pohybem zdvihacího stroje (včetně trakce a manipulace). Rozsáhlé customizace podle požadavků zákazníků, více než 300 prvků výbavy. Patentovaný systém Multipo: pedály a hydrostatické ovládání jeřábem jsou umístěny na pravé a levé straně. Snadné manévrování, maximální výhled během manipulace i s velkými břemeny. Patentovaný systém Anti-Momentum: automatické blokování některých operací jeřábu v případě kývání/kolébání břemene při přetížení nebo při špatném kontaktu jeřábu s povrchem. MODEL 20 B 30 B 50 B 75B 90B 125B 150B 250B 400B MAXIMÁLNÍ FAKTICKÉ ZATÍŽENÍ S VYSUNUTÝM RAMENEM MAXIMÁLNÍ VÝŠKA ZDVIHU MAXIMÁLNÍ PRACOVNÍ ROZSAH VNĚJŠÍ ROZMĚRY (DÉLKA X ŠÍRKA) OTOČENÍ VĚŽE MOTORY kg / 7,0 m 2,00 x 0,95 m NE kg / 7,0 m 2,20 x 1,41 m NE kg / 3,00 x 1,35 m kg / 3,37 x 1,35 m kg / 3,55 x 1,50 m kg / 3,61 x 1,85 m kg / 3,61 x 1,85 m kg / 1 10,0 m 4,55 x 2,20 m kg / 1 10,0 m 4,85 x 220 UNIKÁTNÍ SORTIMENT Společnost Gruniverpal nabízí unikátní prvky výbavy jeřábů Minidrel B pro zákazníky na evropském trhu: Sedadla operátora jsou umístěna na pravé a na levé straně: snadné manévrování na průmyslových objektech, maximální výhled během manipulace i s velkými břemeny. Otočení věže o 220. Pohon všech kol 4 x 4: lepší přilnavost a vyšší bezpečnost při jízdě ve vnitřních i venkovních výrobních prostorách. Přední stabilizátory a faktická nosnost o 25 % více než nominální nosnost.

7 SPECIÁLNÍ ZDVIHACÍ ZAŘÍZENÍ 11 Gruniverpal je mistrem ve zdvihání břemen Speciální zdvihací zařízení je dalším odvětvím, ve kterém společnost Gruniverpal garantuje použi nejnovějších technologií, bezpečnost a spolehlivost. Naši zákazníci nemají žádné problémy ani během nejnáročnějších zdvihacích operací. TITAN Nákladní plošina s dálkovým ovládáním vybavená speciálními koly pro snížení tlaku na povrch podlahy při přepravě těžkých nákladů. Nosnost do 80 tun. Zařízení používáno pro přepravu těžké průmyslové a vojenské techniky. PEF Samonivelační zdvihací plošina s ovládáním úhlu sklonu do 30. Pro zdvihání břemen o hmotnosti do 100 tun do výšky do 30 metrů. RAD AX9 Devítiaxiální robotický stroj s dálkovým ovládaním: pro montáž technologických zařízení na délku do 20 metrů TEL Teleskopický vozík pro instalaci antén a satelitních parabol. Maximální pracovní výška 12 metrů, maximální zatížení 700 kg. Zařízení používáno pro civilní a vojenské účely. ŘADA ATEX Všechny stroje Gruniverpal mohou být přizpůsobeny pro práci v jakýchkoliv prostředích s nebezpečím výbuchu podle klasifikace ATEX. CER Multifunkční manipulátor s devíti typy pohybů: pro biaxiální manipulaci s břemeny jakéhokoliv tvaru do 300 kg, instalaci skel atd. GRUNIROT 20 Tahač vybavený akumulátorovým napájením: pro tažení strojů a zařízení o hmotnosti do 50 tun. Používaný v těžkém průmyslu a pro vojenské účely. ELIDREL Samohybná pracovní Plošina s nosností až 300 kg a dosahem koše do 20 metrů. Patentovaný systém s velkým pracovním rozsahem. MINIDREL ŘADA TRC Řada mobilních jeřábů s Otočnou věží používaných pro technickou podporu na montážních linkách v automobilovém průmyslu. Maximální zatížení do 5 tun. Maximální pracovní rozsah 10 metrů. MINIDREL 35SR Přívěsný tažený manipulační jeřáb pro provádění oprav a údržby zařízení. Používaný v průmyslu a pro civilní a vojenské účely. Maximální výška zdvihu do 10 metrů. Maximální zatížení kg při délce ramene 6 metrů. PEF 500 Hydraulické zvedací zařízení s dálkovým ovládáním pro manipulaci s břemeny v průmyslových a logistických objektech. Maximální nosnost do kg, maximální výška zdvihu do 2 metrů. FORKIDREL Samohybný vysokozdvižný vozík s posuvnou a otočnou věží o 270. Maximální výška zdvihu do 10 metrů. Maximální nosnost do 10 tun.

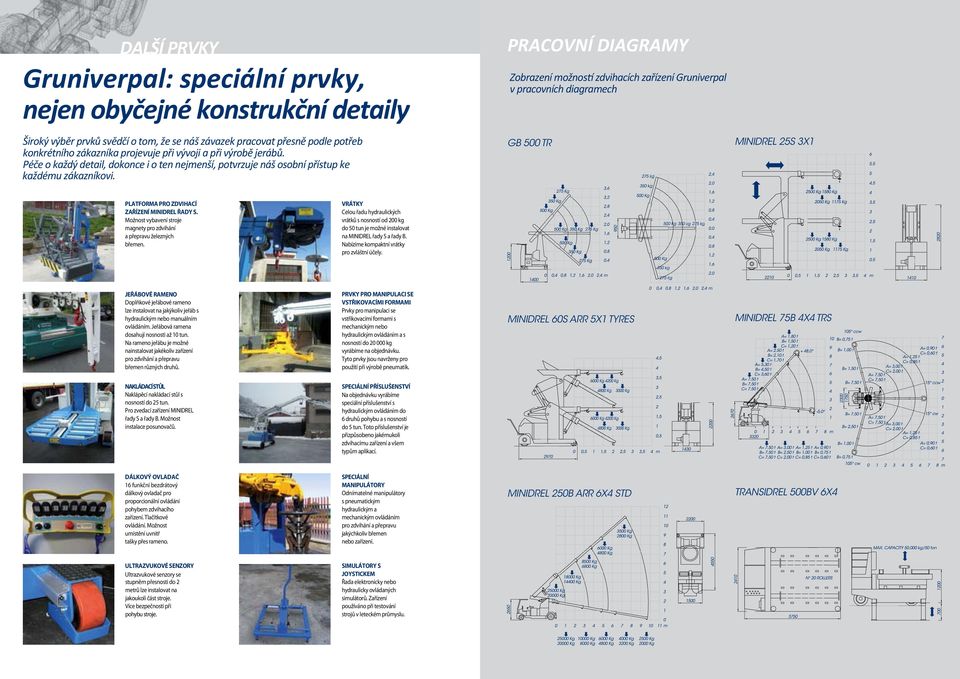

8 DALŠÍ PRVKY Gruniverpal: speciální prvky, nejen obyčejné konstrukční detaily Široký výběr prvků svědčí o tom, že se náš závazek pracovat přesně podle potřeb konkrétního zákazníka projevuje při vývoji a při výrobě jerábů. Péče o každý detail, dokonce i o ten nejmenší, potvrzuje náš osobní přístup ke každému zákazníkovi. PRACOVNÍ DIAGRAMY Zobrazení možnos zdvihacích zařízení Gruniverpal v pracovních diagramech GB 500 TR MINIDREL 25S 3X1 PLATFORMA PRO ZDVIHACÍ ZAŘÍZENÍ MINIDREL ŘADY S. Možnost vybavení stroje magnety pro zdvihání a přepravu železných břemen. VRÁTKY Celou řadu hydraulických vrátků s nosností od 200 kg do 50 tun je možné instalovat na MINIDREL řady S a řady B. Nabízíme kompaktní vrátky pro zvláštní účely. JEŘÁBOVÉ RAMENO Doplňkové jeřábové rameno lze instalovat na jakýkoliv jeřáb s hydraulickým nebo manuálním ovládáním. Jeřábová ramena dosahují nosnosti až 10 tun. Na rameno jeřábu je možné nainstalovat jakékoliv zařízení pro zdvihání a přepravu břemen různých druhů. PRVKY PRO MANIPULACI SE VSTŘIKOVACÍMI FORMAMI Prvky pro manipulaci se vstřikovacími formami s mechanickým nebo hydraulickým ovládáním a s nosností do kg vyrábíme na objednávku. Tyto prvky jsou navrženy pro použití při výrobě pneumatik. MINIDREL 60S ARR 5X1 TYRES MINIDREL 75B 4X4 TRS NAKLÁDACÍ STŮL Naklápěcí nakládací stůl s nosností do 25 tun. Pro zvedací zařízení MINIDREL řady S a řady B. Možnost instalace posunovačů. SPECIÁLNÍ PŘÍSLUŠENSTVÍ Na objednávku vyrábíme speciální příslušenství s hydraulickým ovládáním do 6 druhů pohybu a s nosností do 5 tun. Toto příslušenství je přizpůsobeno jakémukoli zdvihacímu zařízení a všem typům aplikací. DÁLKOVÝ OVLADAČ 16 funkční bezdrátový dálkový ovladač pro proporcionální ovládání pohybem zdvihacího zařízení. Tlačítkové ovládání. Možnost umístění uvnitř tašky přes rameno. SPECIÁLNÍ MANIPULÁTORY Odnímatelné manipulátory s pneumatickým hydraulickým a mechanickým ovládáním pro zdvihání a přepravu jakýchkoliv břemen nebo zařízení. MINIDREL 250B ARR 6X4 STD TRANSIDREL 500BV 6X4 ULTRAZVUKOVÉ SENZORY Ultrazvukové senzory se stupněm přesnosti do 2 metrů lze instalovat na jakoukoli část stroje. Více bezpečnosti při pohybu stroje. SIMULÁTORY S JOYSTICKEM Řada elektronicky nebo hydraulicky ovládaných simulátorů. Zařízení používáno při testování strojů v leteckém průmyslu.
