1 WinCC V7.2 Option SIMATIC Information Server 2013

2 WinCC V7.2 a option SIMATIC Information Server Analýza a protokoly na webovém rozhraní Protokoly s informacemi jak pro výrobu, tak i pro vedení společnosti Cílem je snížení výrobních nákladů a dodržení standardů kvality Strana 2 Ing. Ladislav Plachý 2013

3 SIMATIC Information Server Přístup na archivní data z WinCC a z SIMATIC Process Historian Vytvoření a správa protokolů pomocí webového rozhraní Systém protokolů je založen na standardu MS Reporting Services Využití standardních nástrojů jako je MS Excel a MS Word Automatické zasílání protokolů jako Správa uživatelů a jejich přístupových práv pro zajištění bezpečnosti předávaných informací Výkonný na webovém rozhraní založený systém pro analýzu a protokoly s přístupem na veškerá uložená data (WinCC Archive a SIMATIC Process Historian) Strana 3 Ing. Ladislav Plachý 2013

4 Plní požadavky na Transparentnost ve výrobě rychlé vytvoření protokolů z dodaných předloh individuální vytvoření formulářů pro nové protokoly Vytvořené protokoly jsou celosvětově k dispozici pomocí webového rozhraní Vysoká produktivita a kvalita Připojení na archivní data pro zjištění ekonomických ukazatelů výrobního procesu Analýza slabých míst Automatické zasílání protokolů Jistota do budoucna Standardizovaný nástroj pro získání informací Strana 4 Ing. Ladislav Plachý 2013

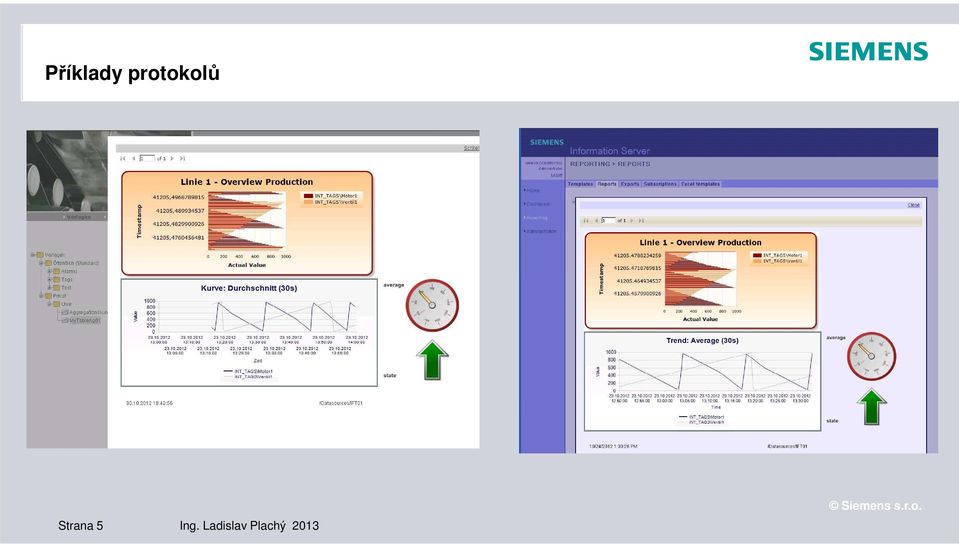

5 Příklady protokolů Strana 5 Ing. Ladislav Plachý 2013

6 Příklady využití Údržba Při technologické poruše obdrží pracovník údržby automaticky zprávu přes . Potřeba údržby Odchylka od spotřeby energie Teplotní odchylka Technologická porucha Stroj 1 Stroj 2 Stroj 3 Stroj A Sklad Stro 1 Stroj 2 Stroj 3 Při poruše nahlášené do SCADA systému řeší Simatic Information Server automatické zasílání zpráv pomocí u na pracovníky údržby, tak aby se minimalizovala doba odstávky. Strana 6 Ing. Ladislav Plachý 2013

7 Příklady využití - zajištění kvality Problém s kvalitou KPIs výroby (např. počet kusů, kvalita) Pracovníci řízení kvality Webový přístup na archivní data přes SIMATIC Information Server 2013 Zabezpečení kvality Např. Zpráva při velkém počtu zmetků Raw material consumption Stálý přístup na důležitá data o kvalitě výroby přes internet. Strana 7 Ing. Ladislav Plachý 2013

8 Příklady využití - Manager Management Např. přístup z mobilního telefonu na výrobní ukazatele. Webový přístup na archivní data přes SIMATIC Information Server 2013 Manager Konec směny KPIs výroby (např. počet kusů, kvalita) Stálý přístup na důležitá data o kvalitě výroby přes internet. Strana 8 Ing. Ladislav Plachý 2013

9 Porovnání s Datamonitorem Datamonitor Information Server WinCC verze od V Editor Integrováno do WinCC Exploreru Webové rozhraní přes URL (1 Client Access License) Zdroj dat Jen aktuální projekt WinCC Současný přístup na libovolné množství WinCC projektů Protokoly na Předpřipravené a vlastní protokoly Předpřipravené a vlastní protokoly webovém rozhraní MS Office Aktuální hodnoty proměnných a archivní data v Archivní data v MS Excelu a MS Wordu MS Excelu. Zobrazení obrazovek ano ne z WinCC Cílový HW WinCC samostatná stanice, server nebo Multi- WinCC počítač a / nebo Client samostatný počítač (bez WinCC) Licence Maximální počet klientů Maximální počet současně přistupujících klientů. (1 užití = 1 klient) (1 PC = 1 klient) WinCC/Datamonitor aexcel SIMATIC + Internet Information Explorer auf Server 1 Rechner nemohou být současně nainstalovány na jednom PC. = 2 Clients Strana 9 Ing. Ladislav Plachý 2013 plus Anzahl gleichzeitig durch den IS geöffneter WinCC Applikationen

10 Produktové potfolio Objednací čísla SIMATIC Information Server SIMATIC Information Server 2013 Basis Package 1.) SIMATIC Information Server Client Access (1) SIMATIC Information Server Client Access (3) SIMATIC Information Server Client Access (5) SIMATIC Information Server Client Access (10) SIMATIC Information Server 2013 Datasource Access (1) SIMATIC Information Server Datasource Access (3) Objednací číslo 6AV6361-2AA01-3AA0 6AV6361-2BD01-3BB0 6AV6361-2BE01-3BB0 6AV6361-2BF01-3BB0 6AV6361-2BG01-3BB0 6AV6361-2CD01-3BB0 6AV6361-2CE01-3BB0 1.) obsahuje současně licenci pro 3 klienty a 1 Datasource licenci Strana 10 Ing. Ladislav Plachý 2013 Počet klientů = max. počet současně přistupujících klientských PC ClientAccess a Datasource Access licence lze sčítat

11 Produktové portfolio Information Server System (1): WinCC + Server + Archivetags (WinCC) Clients 2 1 SIMATIC Information Server + Information Server Basis 1 Produkt Anzahl WinCC/ Information Server Basis 1 1x Datasource Access (pro připojení 1x WinCC Server) 3x Client Access Lizenzen (pro současný přístup 3 klientských PC) Steuerung 2 WinCC/ Server 1 PROFIBUS PROFINET WinCC/ Archivetags (podle počtu archivovaných veličin) 1 Prozess IS Client Lizenz: současný přístup z klientského PC, nezávisle na počtu aplikací (IE, Excel, Word). IS Datasource Access Lizenzen: pro současný přístup na WinCC archiov Strana 11 Ing. Ladislav Plachý 2013

12 Produktové portfolio Information Server System (2): WinCC + Server + Redundancy + Archivetags (WinCC) Clients 2 1 SIMATIC Information Server + Information Server Basis + IS Datasource Access 1 Produkt Anzahl WinCC/ Information Server Basis 1 1x Datasource Access (pro připojení 1x WinCC Server) 3x Client Access Lizenzen (fpro současný přístup 3 klientských PC) WinCC/ Information Server Datasource Access 1 Pro přístup na redundantní WinCC Server PROFIBUS Prozess Steuerung 2 PROFINET WinCC/ Server 2 WinCC/ Redundancy 1 WinCC/ Archivetags (podle počtu archivovaných veličin) 2 IS Client Lizenz: současný přístup z klientského PC, nezávisle na počtu aplikací (IE, Excel, Word). IS Datasource Access Lizenzen: při přístupu na redundatní WinCC server jsou potřeba 2 licence. Strana 12 Ing. Ladislav Plachý 2013

13 Produktové portfolio Information Server System (3): (WinCC) Clients 1 SIMATIC Information Server + Information Server Basis + Data Source Access (1) + IS Client Access (nach Bedarf) 1 Produkt Anzahl WinCC/ Information Server Basis 1 1x Datasource Access (pro připojení 1x WinCC Server) 3x Client Access Lizenzen (pro současný přístup 3 klientských PC) WinCC/ Information Server Datasource Access 1 WinCC + Server A + Archivtags 2 WinCC + Server B + Archivtags Pro přístup na 2. WinCC Server WinCC/ Information Server Client Access Sčítatelné při více jak 3 klientských PC x PROFIBUS Prozess Steuerung PROFINET 2 WinCC/ Server 2 WinCC/ Archivetags (podle počtu archivovaných veličin) x Information Server sahá přímo na WinCC archiv. Strana 13 Ing. Ladislav Plachý 2013

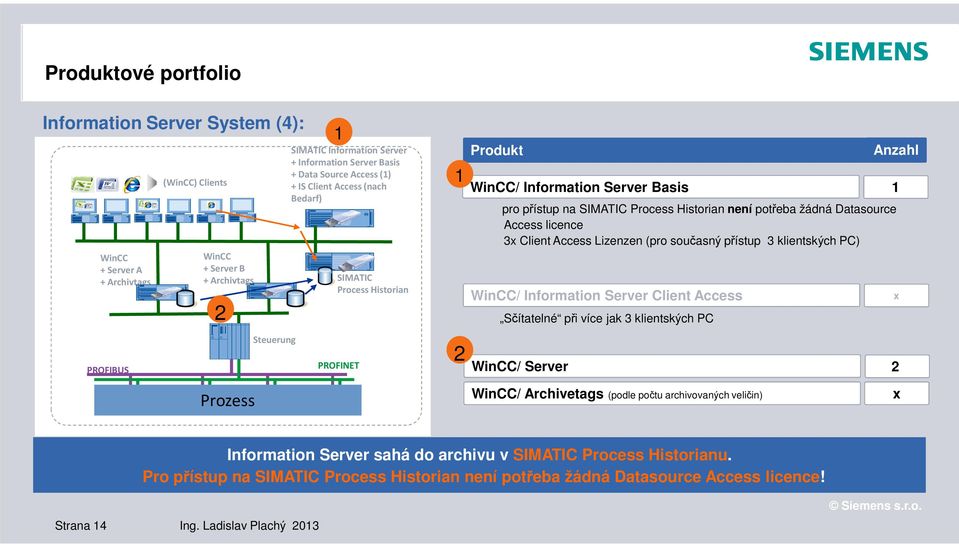

14 Produktové portfolio Information Server System (4): WinCC + Server A + Archivtags PROFIBUS (WinCC) Clients SIMATIC Information Server + Information Server Basis + Data Source Access (1) + IS Client Access (nach Bedarf) WinCC + Server B + Archivtags SIMATIC Process Historian 2 Steuerung 1 PROFINET 1 2 Produkt Anzahl WinCC/ Information Server Basis 1 pro přístup na SIMATIC Process Historian není potřeba žádná Datasource Access licence 3x Client Access Lizenzen (pro současný přístup 3 klientských PC) WinCC/ Information Server Client Access Sčítatelné při více jak 3 klientských PC WinCC/ Server 2 x Prozess WinCC/ Archivetags (podle počtu archivovaných veličin) x Information Server sahá do archivu v SIMATIC Process Historianu. Pro přístup na SIMATIC Process Historian není potřeba žádná Datasource Access licence! Strana 14 Ing. Ladislav Plachý 2013

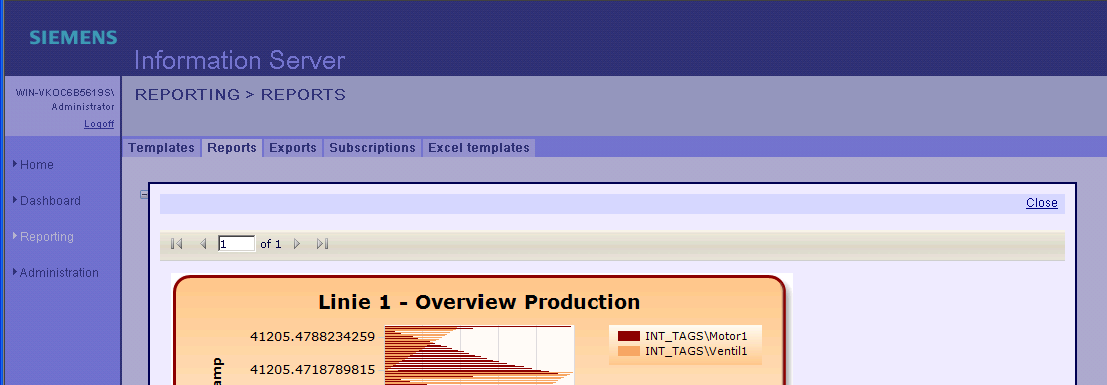

15 Příklady protokolů Raw material consumption Production Report Strana 15 Ing. Ladislav Plachý 2013

16 Editor protokolů Microsoft Report Builder Microsoft Visual Studio Strana 16 Ing. Ladislav Plachý 2013

17 Webportal Strana 17 Ing. Ladislav Plachý 2013

18 Protokoly ze standardních předloh Templates (PDL) Trendy a grafické objekty Statistické vyhodnocení alarmů Tabulky pro alarmy a měřené veličiny Strana 18 Ing. Ladislav Plachý 2013

19 Vytvoření Abonnements a Dashboards Strana 19 Ing. Ladislav Plachý 2013

20 Integrované nástroje v MS Office Office Add-in pro Excel a Word MS Office 2003, 2007 a 2010 Archivní proměnné Alarmy Užití již předpřipravených předloh Strana 20 Ing. Ladislav Plachý 2013

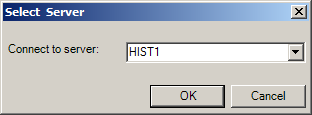

21 Vytvoření protokolu v Excelu 1. Start Excelu 4. Konfigurace archivní proměnné 2. Připojení na server 3. Vložení archivní proměnné Strana 21 Ing. Ladislav Plachý 2013

22 Archivní proměnná (Tag) konfigurace v Excelu 5. Vytvoření protokolu 6. Výsledek Strana 22 Ing. Ladislav Plachý 2013
