1 Ruční měřidla a systémy přenosu dat MEASURLINK PRC 1226 SPC software kompatibilní se sítí

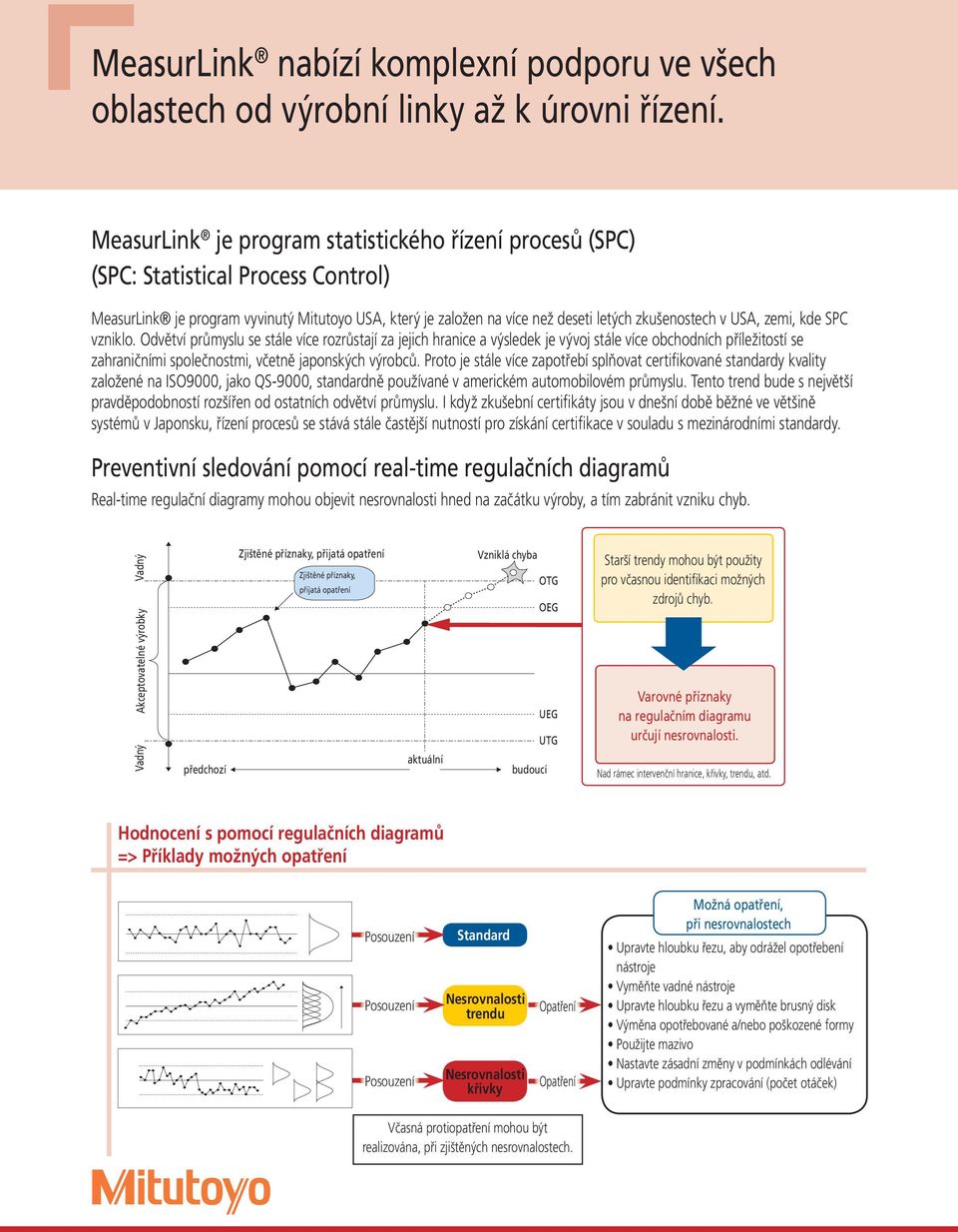

2 MeasurLink nabízí komplexní podporu ve všech oblastech od výrobní linky až k úrovni řízení. MeasurLink je program statistického řízení procesů (SPC) (SPC: Statistical Process Control) MeasurLink je program vyvinutý Mitutoyo USA, který je založen na více než deseti letých zkušenostech v USA, zemi, kde SPC vzniklo. Odvětví průmyslu se stále více rozrůstají za jejich hranice a výsledek je vývoj stále více obchodních příležitostí se zahraničními společnostmi, včetně japonských výrobců. Proto je stále více zapotřebí splňovat certifikované standardy kvality založené na ISO9000, jako QS-9000, standardně používané v americkém automobilovém průmyslu. Tento trend bude s největší pravděpodobností rozšířen od ostatních odvětví průmyslu. I když zkušební certifikáty jsou v dnešní době běžné ve většině systémů v Japonsku, řízení procesů se stává stále častější nutností pro získání certifikace v souladu s mezinárodními standardy. Preventivní sledování pomocí real-time regulačních diagramů Real-time regulační diagramy mohou objevit nesrovnalosti hned na začátku výroby, a tím zabránit vzniku chyb. Vadný Akceptovatelné výrobky Vadný předchozí Zjištěné příznaky, přijatá opatření Zjištěné příznaky, přijatá opatření aktuální Vzniklá chyba OTG OEG UEG UTG budoucí Starší trendy mohou být použity pro včasnou identifikaci možných zdrojů chyb. Varovné příznaky na regulačním diagramu určují nesrovnalosti. Nad rámec intervenční hranice, křivky, trendu, atd. Hodnocení s pomocí regulačních diagramů => Příklady možných opatření Posouzení Posouzení Posouzení Standard Nesrovnalosti trendu Nesrovnalosti křivky Op atření Opatření Možná opatření, při nesrovnalostech Upravte hloubku řezu, aby odrážel opotřebení nástroje Vyměňte vadné nástroje Upravte hloubku řezu a vyměňte brusný disk Výměna opotřebované a/nebo poškozené formy Použijte mazivo Nastavte zásadní změny v podmínkách odlévání Upravte podmínky zpracování (počet otáček) Včasná protiopatření mohou být realizována, při zjištěných nesrovnalostech.

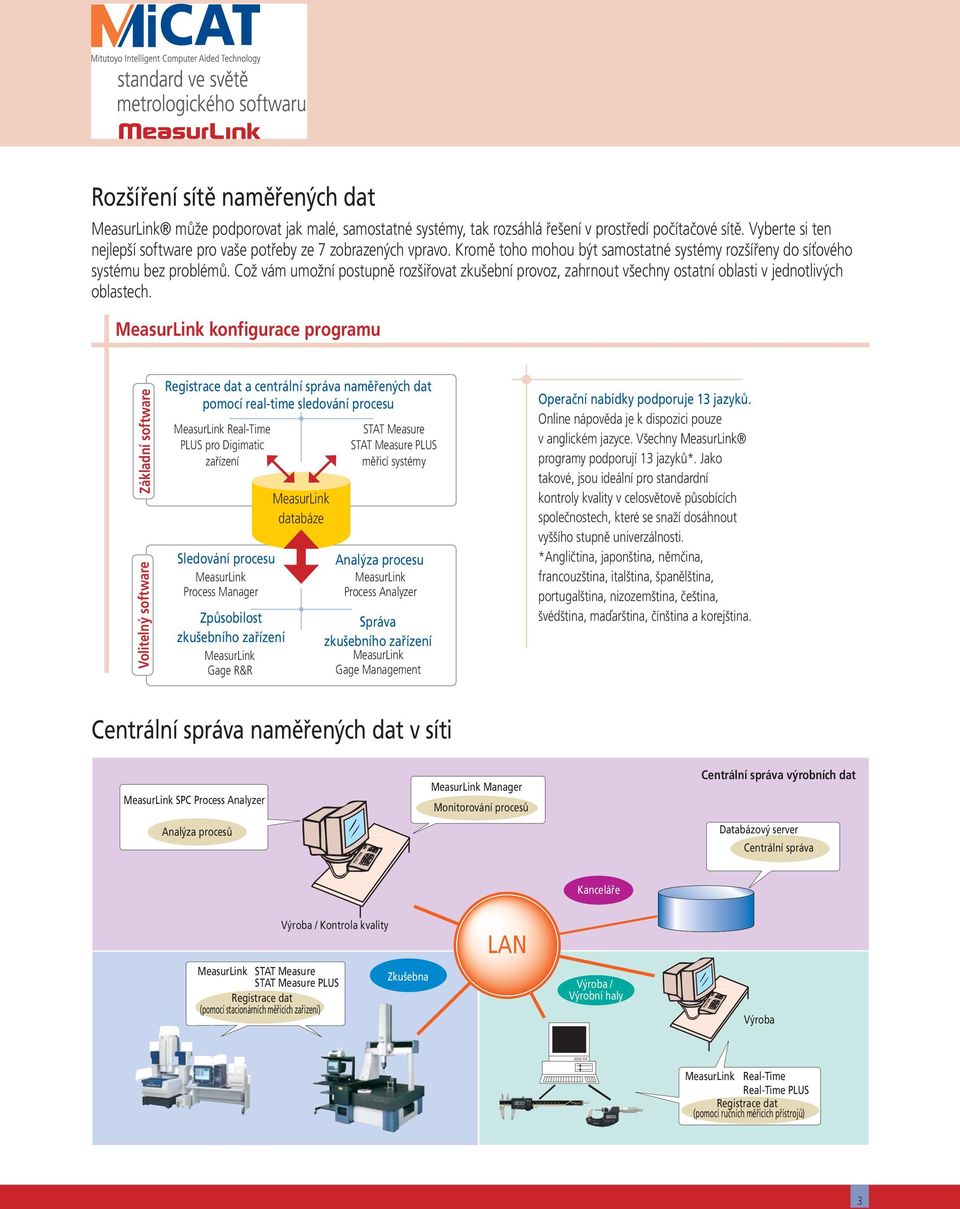

3 Rozšíření sítě naměřených dat MeasurLink může podporovat jak malé, samostatné systémy, tak rozsáhlá řešení v prostředí počítačové sítě. Vyberte si ten nejlepší software pro vaše potřeby ze 7 zobrazených vpravo. Kromě toho mohou být samostatné systémy rozšířeny do síťového systému bez problémů. Což vám umožní postupně rozšiřovat zkušební provoz, zahrnout všechny ostatní oblasti v jednotlivých oblastech. MeasurLink konfigurace programu Základní software Volitelný software Registrace dat a centrální správa naměřených dat pomocí real-time sledování procesu MeasurLink Real-Time PLUS pro Digimatic zařízení Sledování procesu MeasurLink Process Manager Způsobilost zkušebního zařízení MeasurLink Gage R&R MeasurLink databáze STAT Measure STAT Measure PLUS měřicí systémy Analýza procesu MeasurLink Process Analyzer Správa zkušebního zařízení MeasurLink Gage Management Operační nabídky podporuje 13 jazyků. Online nápověda je k dispozici pouze v anglickém jazyce. Všechny MeasurLink programy podporují 13 jazyků*. Jako takové, jsou ideální pro standardní kontroly kvality v celosvětově působících společnostech, které se snaží dosáhnout vyššího stupně univerzálnosti. *Angličtina, japonština, němčina, francouzština, italština, španělština, portugalština, nizozemština, čeština, švédština, maďarština, čínština a korejština. Centrální správa naměřených dat v síti MeasurLink SPC Process Analyzer Analýza procesů MeasurLink Manager Monitorování procesů Centrální správa výrobních dat Databázový server Centrální správa Kanceláře Výroba / Kontrola kvality LAN MeasurLink STAT Measure STAT Measure PLUS Registrace dat (pomocí stacionárních měřicích zařízení) Zkušebna Výroba / Výrobní haly Výroba MeasurLink Real-Time Real-Time PLUS Registrace dat (pomocí ručních měřicích přístrojů) 3

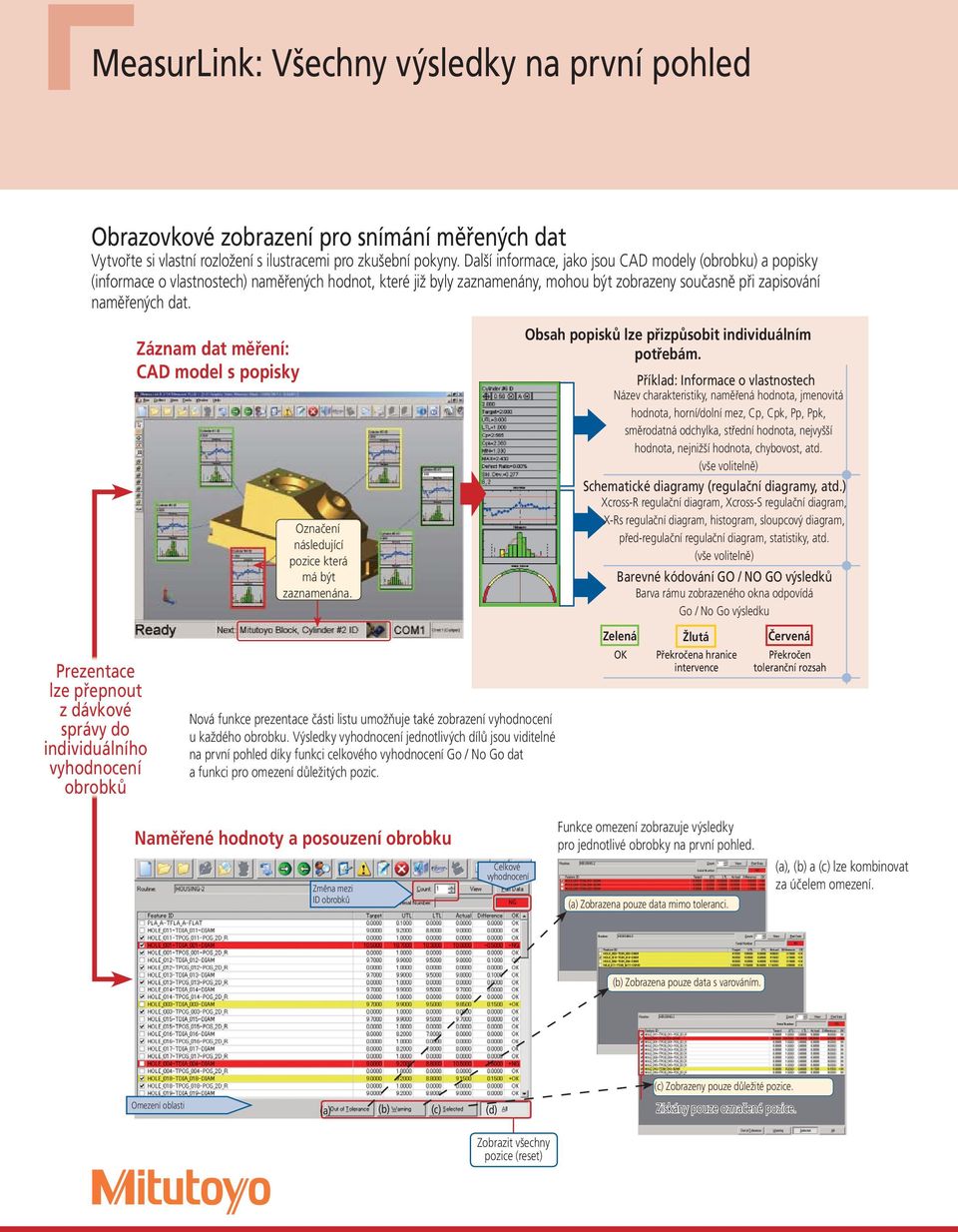

4 MeasurLink: Všechny výsledky na první pohled Obrazovkové zobrazení pro snímání měřených dat Vytvořte si vlastní rozložení s ilustracemi pro zkušební pokyny. Další informace, jako jsou CAD modely (obrobku) a popisky (informace o vlastnostech) naměřených hodnot, které již byly zaznamenány, mohou být zobrazeny současně při zapisování naměřených dat. Prezentace en lze přepnout z dávkové správy do individuálního vyhodnocení obrobků Záznam dat měření: CAD model s popisky Označení následující pozice která má být zaznamenána. Nová funkce prezentace části listu umožňuje také zobrazení vyhodnocení u každého obrobku. Výsledky vyhodnocení jednotlivých dílů jsou viditelné na první pohled díky funkci celkového vyhodnocení Go / No Go dat a funkci pro omezení důležitých pozic. Obsah popisků lze přizpůsobit individuálním potřebám. Příklad: Informace o vlastnostech Název charakteristiky, naměřená hodnota, jmenovitá hodnota, horní/dolní mez, Cp, Cpk, Pp, Ppk, směrodatná odchylka, střední hodnota, nejvyšší hodnota, nejnižší hodnota, chybovost, atd. (vše volitelně) Schematické diagramy (regulační diagramy, atd.) Xcross-R regulační diagram, Xcross-S regulační diagram, X-Rs regulační diagram, histogram, sloupcový diagram, před-regulační regulační diagram, statistiky, atd. (vše volitelně) Barevné kódování GO / NO GO výsledků Barva rámu zobrazeného okna odpovídá Go / No Go výsledku Zelená OK Žlutá Překročena hranice intervence Červená Překročen toleranční rozsah Naměřené hodnoty a posouzení obrobku Změna mezi ID obrobků Celkové vyhodnocení Funkce omezení zobrazuje výsledky pro jednotlivé obrobky na první pohled. (a) Zobrazena pouze data mimo toleranci. (a), (b) a (c) lze kombinovat za účelem omezení. (b) Zobrazena pouze data s varováním. (c) Zobrazeny pouze důležité pozice. Omezení oblasti (a) (b) (c) (d) Získány pouze označené pozice. Zobrazit všechny pozice (reset)

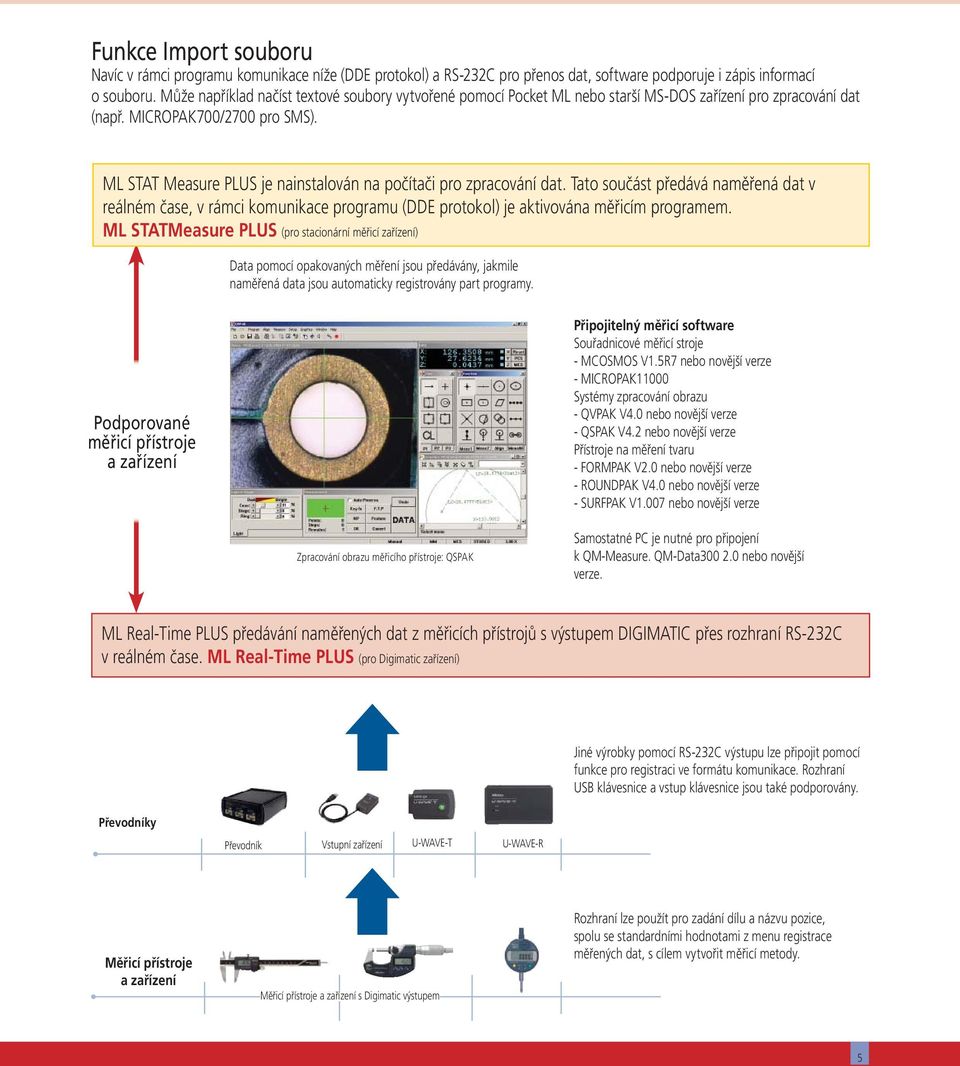

5 Funkce Import souboru Navíc v rámci programu komunikace níže (DDE protokol) a RS-232C pro přenos dat, software podporuje i zápis informací o souboru. Může například načíst textové soubory vytvořené pomocí Pocket ML nebo starší MS-DOS zařízení pro zpracování dat (např. MICROPAK700/2700 pro SMS). ML STAT Measure PLUS je nainstalován na počítači pro zpracování dat. Tato součást předává naměřená dat v reálném čase, v rámci komunikace programu (DDE protokol) je aktivována měřicím programem. ML STATMeasure PLUS (pro stacionární měřicí zařízení) Data pomocí opakovaných měření jsou předávány, jakmile naměřená data jsou automaticky registrovány part programy. Podporovanéo měřicí přístroje a zařízení Připojitelný měřicí software Souřadnicové měřicí stroje - MCOSMOS V1.5R7 nebo novější verze - MICROPAK11000 Systémy zpracování obrazu - QVPAK V4.0 nebo novější verze - QSPAK V4.2 nebo novější verze Přístroje na měření tvaru - FORMPAK V2.0 nebo novější verze - ROUNDPAK V4.0 nebo novější verze - SURFPAK V1.007 nebo novější verze Zpracování obrazu měřicího přístroje: QSPAK Samostatné PC je nutné pro připojení k QM-Measure. QM-Data nebo novější verze. ML Real-Time PLUS předávání naměřených dat z měřicích přístrojů s výstupem DIGIMATIC přes rozhraní RS-232C v reálném čase. ML Real-Time PLUS (pro Digimatic zařízení) Jiné výrobky pomocí RS-232C výstupu lze připojit pomocí funkce pro registraci ve formátu komunikace. Rozhraní USB klávesnice a vstup klávesnice jsou také podporovány. Převodníky Převodník Vstupní zařízení U-WAVE-T U-WAVE-R Měřicí přístroje a zařízení Měřicí přístroje a zařízení s Digimatic výstupem Rozhraní lze použít pro zadání dílu a názvu pozice, spolu se standardními hodnotami z menu registrace měřených dat, s cílem vytvořit měřicí metody. 5

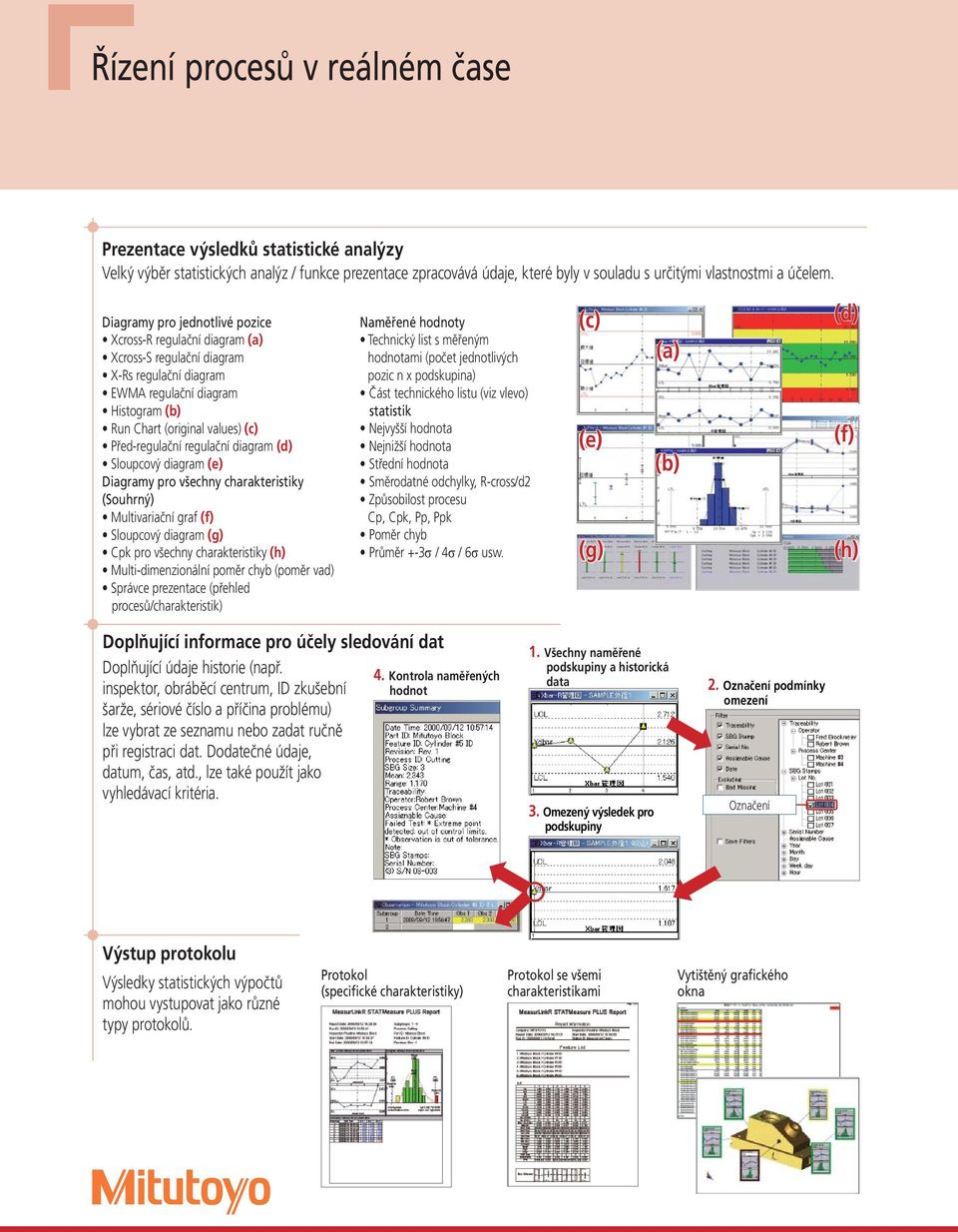

6 Řízení procesů v reálném čase Prezentace výsledků statistické analýzy Velký výběr statistických analýz / funkce prezentace zpracovává údaje, které byly v souladu s určitými vlastnostmi a účelem. Diagramy pro jednotlivé pozice Xcross-R regulační diagram (a) Xcross-S regulační diagram X-Rs regulační diagram EWMA regulační diagram Histogram (b) Run Chart (original values) (c) Před-regulační regulační diagram (d) Sloupcový diagram (e) Diagramy pro všechny charakteristiky (Souhrný) Multivariační graf (f) Sloupcový diagram (g) Cpk pro všechny charakteristiky (h) Multi-dimenzionální poměr chyb (poměr vad) Správce prezentace (přehled procesů/charakteristik) Naměřené hodnoty Technický list s měřeným hodnotami (počet jednotlivých pozic n x podskupina) Část technického listu (viz vlevo) statistik Nejvyšší hodnota Nejnižší hodnota Střední hodnota Směrodatné odchylky, R-cross/d2 Způsobilost procesu Cp, Cpk, Pp, Ppk Poměr chyb Průměr +-3 / 4 / 6 usw. (c) (e) (g) (a) (b) (d) (f) (h) Doplňující informace pro účely sledování dat Doplňující údaje historie (např. inspektor, obráběcí centrum, ID zkušební šarže, sériové číslo a příčina problému) lze vybrat ze seznamu nebo zadat ručně při registraci dat. Dodatečné údaje, datum, čas, atd., lze také použít jako vyhledávací kritéria. 4. Kontrola naměřených hodnot 1. Všechny naměřené podskupiny a historická data 3. Omezený výsledek pro podskupiny 2. Označení podmínky omezení Označení Výstup protokolu Výsledky statistických výpočtů mohou vystupovat jako různé typy protokolů. Protokol (specifické charakteristiky) Protokol se všemi charakteristikami Vytištěný grafického okna

7 Výstup do souboru Výsledky testů pro indikované šarže (údaje, schéma, výsledek výpočtu atd.), mohou být výstup jako tabulka aplikace Excel. (Tabulka je vytvořena pro každou charakteristiku; MS-Excel musí být nainstalován.) To umožňuje požadované výsledky snadno extrahovat a předat do těchto útvarů, které nepoužívají MeasurLink produkty. Další formáty souborů, včetně textových souborů a speciální MeasurLink formát jsou také k dispozici. 10 typů souborů na výběr, včetně různých diagramů (zachycení obrazu), kontrolní grafy a histogramy. 30 prvků je k dispozici na výběr pro výsledky statistických výpočtů, včetně střední, nejvyšší a nejnižší hodnoty, CP a Cpk. Naměřená data s datem a časem Funkce pro správu původních dat Můžete registrovat také odkaz na původní soubory výsledků uložené pro příslušný obrobek v přístroji pro měření profilu na obrazovce výsledků měření. To vám umožní získat původní data kdykoliv a zkontrolovat údaje, aniž by bylo nutné spustit program a vyhledávat v jednotlivých souborech. Podobné spojení a vyhledávací možnosti existují i pro Excel a obrazová data. Vylepšené 3D grafické funkce (platí pouze pro "Stat-Measure Plus" a "Real-Time-Plus") Použití modulu 3D grafiky umožňuje vyhledání informačního popisku a na CAD výkresy pozadí souvisí s těmito informacemi. Informační popisek se otáčí podle požadované polohy obrázku obrobku. To vytváří trojrozměrné, uživatelsky přátelské obrazovky s pokyny pro měření. Původní FORMPAK data jsou zobrazena. Přepínání mezi vstupními obrazovkami pro různé části Pokud jsou namátkové kontroly prováděny střídavě na několika částech, soubory jednotlivých částí mohou být otevřeny v předstihu. Pak můžete použít tlačítka pro ID část v horní části vstupní obrazovky pro přepínání mezi požadovanými částmi. Atributivní testovací funkce Atributivní testovací funkce jsou také podporovány. Externí chybové hodnoty, např. Go / No Go hodnocení, škrábance a barevné odchylky, lze také zadat, kromě naměřených dat. Počet regulačních diagramů p, Pn, C, U regulační diagram, Paretův diagram, výsečový graf. ID dílu Čas zahájení Čas běhu Počítadlo začne počítat pozpátku jakmile byl definován náhodný zkušební interval. Displej se zbarví červeně, pokud je interval překročen. Bezpečnostní funkce Individuální přístupová práva s uživatelskými jmény a hesly mohou být přiřazeny, pokud je aktivována funkce přihlášení. To umožňuje zobrazení dat, vstupu a úpravy práv, které musí být upraveny pro odpovědnosti a povinnosti daného uživatele. Což zajišťuje spolehlivost dat. 7

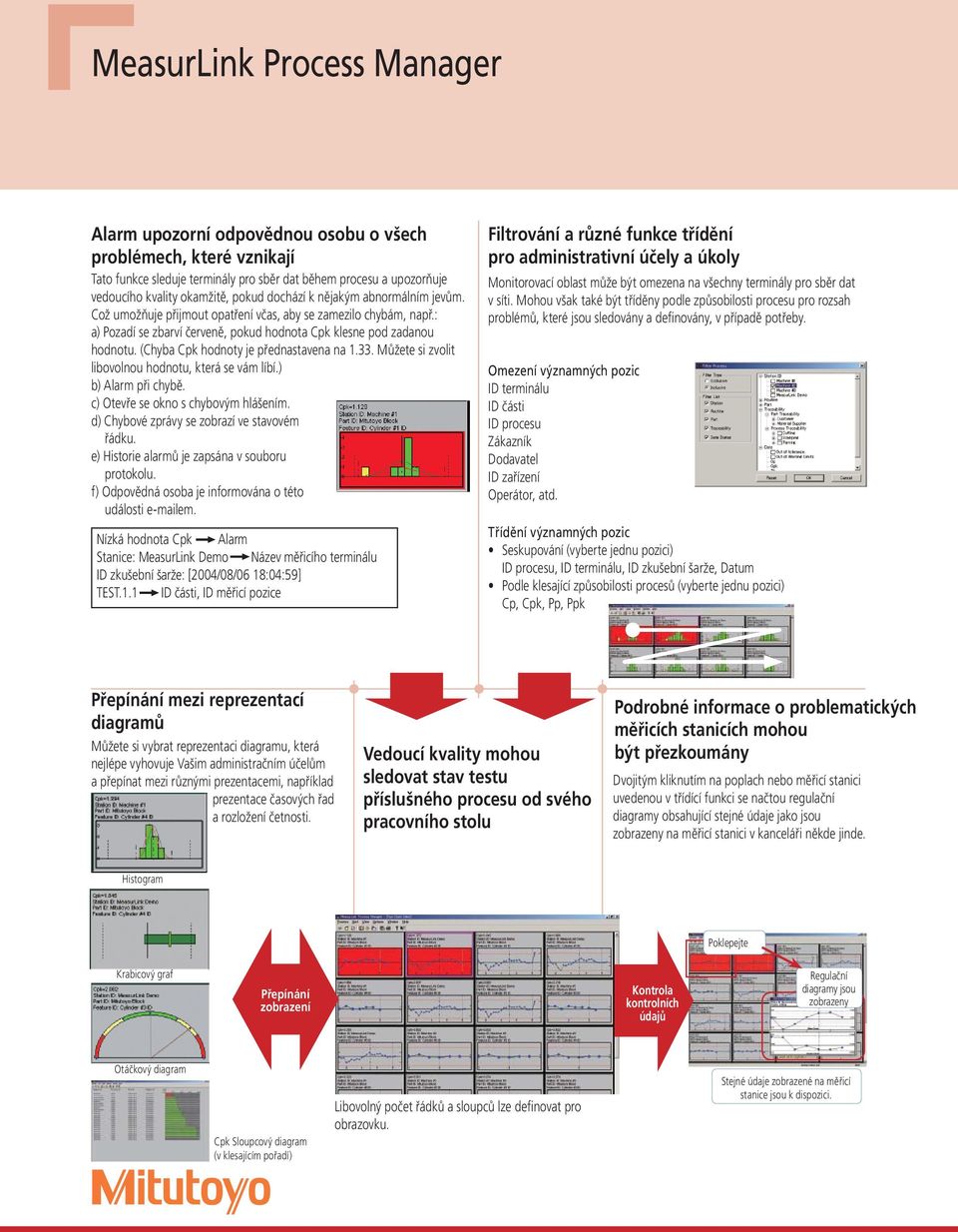

8 MeasurLink Process Manager Alarm upozorní odpovědnou osobu o všech problémech, které vznikají Tato funkce sleduje terminály pro sběr dat během procesu a upozorňuje vedoucího kvality okamžitě, pokud dochází k nějakým abnormálním jevům. Což umožňuje přijmout opatření včas, aby se zamezilo chybám, např.: a) Pozadí se zbarví červeně, pokud hodnota Cpk klesne pod zadanou hodnotu. (Chyba Cpk hodnoty je přednastavena na Můžete si zvolit libovolnou hodnotu, která se vám líbí.) b) Alarm při chybě. c) Otevře se okno s chybovým hlášením. d) Chybové zprávy se zobrazí ve stavovém řádku. e) Historie alarmů je zapsána v souboru protokolu. f) Odpovědná osoba je informována o této události em. Nízká hodnota Cpk Alarm Stanice: MeasurLink Demo Název měřicího terminálu ID zkušební šarže: [2004/08/06 18:04:59] TEST.1.1 ID části, ID měřicí pozice Filtrování a různé funkce třídění pro administrativní účely a úkoly Monitorovací oblast může být omezena na všechny terminály pro sběr dat v síti. Mohou však také být tříděny podle způsobilosti procesu pro rozsah problémů, které jsou sledovány a definovány, v případě potřeby. Omezení významných pozic ID terminálu ID části ID procesu Zákazník Dodavatel ID zařízení Operátor, atd. Třídění významných pozic Seskupování (vyberte jednu pozici) ID procesu, ID terminálu, ID zkušební šarže, Datum Podle klesající způsobilosti procesů (vyberte jednu pozici) Cp, Cpk, Pp, Ppk Přepínání mezi reprezentací diagramů Můžete si vybrat reprezentaci diagramu, která nejlépe vyhovuje Vašim administračním účelům a přepínat mezi různými prezentacemi, například prezentace časových řad a rozložení četnosti. Vedoucí kvality mohou sledovat stav testu příslušného procesu od svého pracovního stolu Podrobné informace o problematických měřicích stanicích mohou být přezkoumány Dvojitým kliknutím na poplach nebo měřicí stanici uvedenou v třídící funkci se načtou regulační diagramy obsahující stejné údaje jako jsou zobrazeny na měřicí stanici v kanceláři někde jinde. Histogram Poklepejte Krabicový graf Přepínání zobrazení Kontrola kontrolních údajů Regulační diagramy jsou zobrazeny Otáčkový diagram Cpk Sloupcový diagram (v klesajícím pořadí) Libovolný počet řádků a sloupců lze definovat pro obrazovku. Stejné údaje zobrazené na měřicí stanice jsou k dispozici.

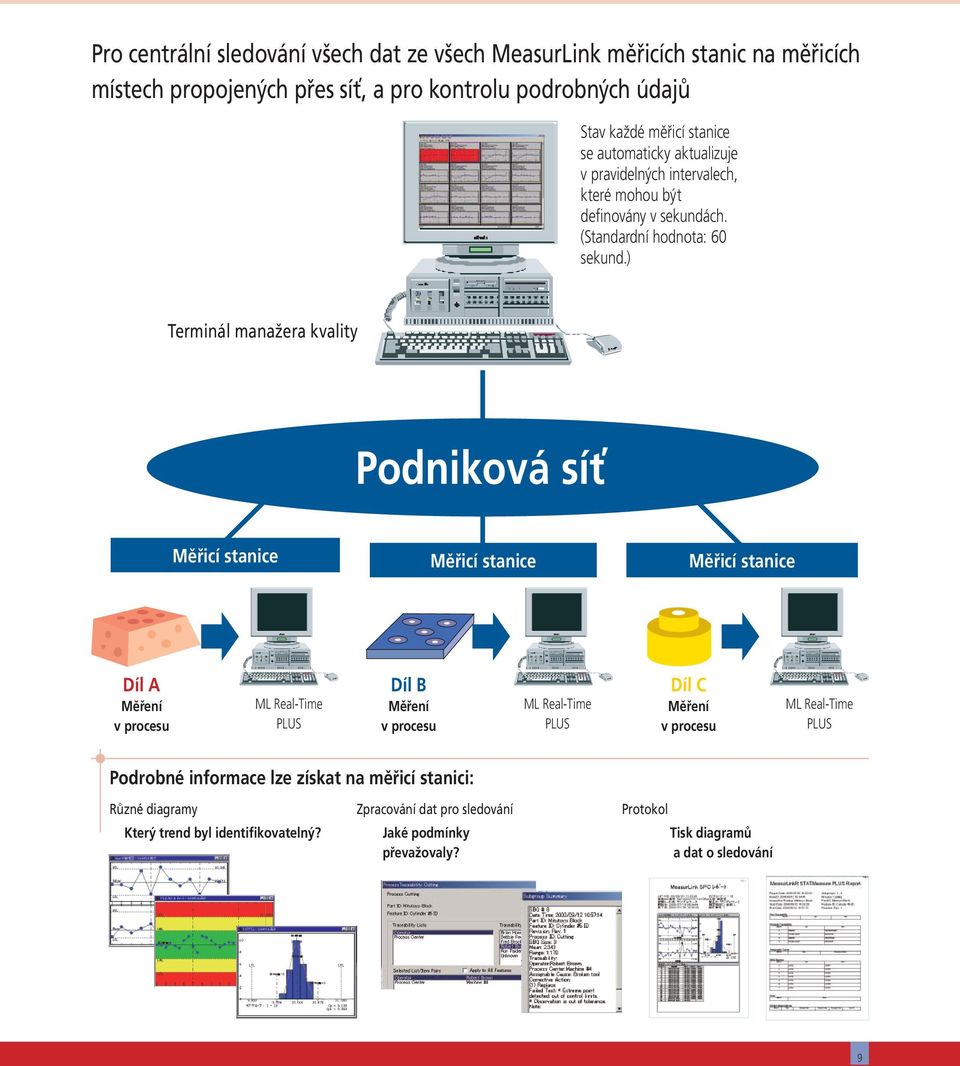

9 Pro centrální sledování všech dat ze všech MeasurLink měřicích stanic na měřicích místech propojených přes síť, a pro kontrolu podrobných údajů Stav každé měřicí stanice se automaticky aktualizuje v pravidelných intervalech, které mohou být definovány v sekundách. (Standardní hodnota: 60 sekund.) Terminál manažera kvality Podniková síť Měřicí stanice Měřicí stanice Měřicí stanice Díl A Měření v procesu ML Real-Time PLUS Díl B Měření v procesu ML Real-Time PLUS Díl C Měření v procesu ML Real-Time PLUS Podrobné informace lze získat na měřicí stanici: Různé diagramy Zpracování dat pro sledování Protokol Který trend byl identifikovatelný? Jaké podmínky Tisk diagramů převažovaly? a dat o sledování 9

10 MeasurLink Process Analyzer Modul pro kombinování a filtrování naměřených dat Funkce kombinování souboru a filtrování Další hodnoty mohou být sestaveny na základě původních naměřených dat shromážděných v základním programu. Ty mohou být vrstveny za různých podmínek a analyzovány z mnoha pohledů. Příkladem může být propojení komentáře s procesem sledování dat s příslušnou funkcí kombinování a filtrování, a časové faktory. A poskytuje tak další cenné nahlédnutí do procesu. Měsíční dávky během období 6 měsíců jsou sloučeny. Regulační diagramy jsou zobrazeny u kombinovaných údajů. Kombinovaný následek Pondělní údaje jsou získána z kombinovaného výsledku. Údaje inspektora A jsou získány z kombinovaného výsledku. Údaje obráběcího stroje 1 jsou získány z kombinovaného výsledku. Filtrovaný výsledek Filtrovaný výsledek Filtrovaný výsledek Analýza dlouhodobých trendů pomocí funkce kombinování souboru Několik datových záznamů zkušebních šarží lze sloučit a umožnit analýzu dlouhodobého trendu. Příklad: Zachytáváte měsíční údaje po dobu 6 měsíců, spojíte je a statisticky analyzujete celé 6 měsíční období. Vyhledávání za určitých podmínek a analyzovat data pomocí filtru Můžete získat tyto údaje, které splňují stanovené podmínky, a zkoumat problémy za pomoci časového faktoru a procesu sledování dat. <Poloha filtru> Časový faktor: Rok, měsíc, týden, den, a čas Zpracování dat pro sledování: např. inspektor, obráběcí centrum, atd. Část dat pro sledování: např. zákazník, dodavatel, atd. Razítko podskupiny, sériové ID Kombinace různých podmínek, lze také použít pro filtrování. Původní údaje měření a údaje, které již byly zpracovány, mohou být použity jako základ.

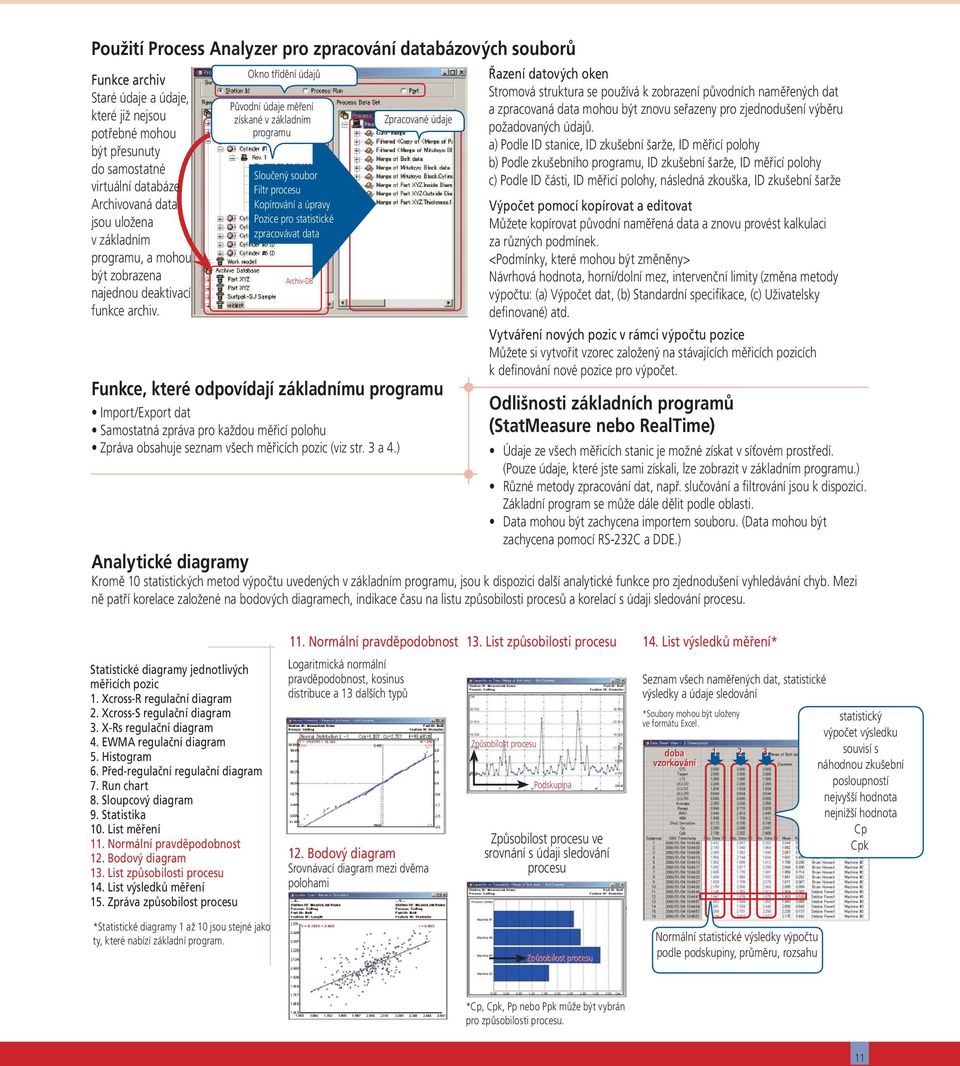

11 Použití Process Analyzer pro zpracování databázových souborů Funkce archiv Staré údaje a údaje, které již nejsou potřebné mohou být přesunuty do samostatné virtuální databáze. Archivovaná data jsou uložena v základním programu, a mohou být zobrazena najednou deaktivací funkce archiv. Okno třídění údajů Původní údaje měření získané v základním programu Sloučený soubor Filtr procesu Kopírování a úpravy Pozice pro statistické zpracovávat data Archiv-DB Zpracované údaje Funkce, které odpovídají základnímu programu Import/Export dat Samostatná zpráva pro každou měřicí polohu Zpráva obsahuje seznam všech měřicích pozic (viz str. 3 a 4.) Řazení datových oken Stromová struktura se používá k zobrazení původních naměřených dat a zpracovaná data mohou být znovu seřazeny pro zjednodušení výběru požadovaných údajů. a) Podle ID stanice, ID zkušební šarže, ID měřicí polohy b) Podle zkušebního programu, ID zkušební šarže, ID měřicí polohy c) Podle ID části, ID měřicí polohy, následná zkouška, ID zkušební šarže Výpočet pomocí kopírovat a editovat Můžete kopírovat původní naměřená data a znovu provést kalkulaci za různých podmínek. <Podmínky, které mohou být změněny> Návrhová hodnota, horní/dolní mez, intervenční limity (změna metody výpočtu: (a) Výpočet dat, (b) Standardní specifikace, (c) Uživatelsky definované) atd. Vytváření nových pozic v rámci výpočtu pozice Můžete si vytvořit vzorec založený na stávajících měřicích pozicích k definování nové pozice pro výpočet. Odlišnosti základních programů (StatMeasure nebo RealTime) Údaje ze všech měřicích stanic je možné získat v síťovém prostředí. (Pouze údaje, které jste sami získali, lze zobrazit v základním programu.) Různé metody zpracování dat, např. slučování a filtrování jsou k dispozici. Základní program se může dále dělit podle oblasti. Data mohou být zachycena importem souboru. (Data mohou být zachycena pomocí RS-232C a DDE.) Analytické diagramy Kromě 10 statistických metod výpočtu uvedených v základním programu, jsou k dispozici další analytické funkce pro zjednodušení vyhledávání chyb. Mezi ně patří korelace založené na bodových diagramech, indikace času na listu způsobilosti procesů a korelací s údaji sledování procesu. Statistické diagramy jednotlivých měřicích pozic 1. Xcross-R regulační diagram 2. Xcross-S regulační diagram 3. X-Rs regulační diagram 4. EWMA regulační diagram 5. Histogram 6. Před-regulační regulační diagram 7. Run chart 8. Sloupcový diagram 9. Statistika 10. List měření 11. Normální pravděpodobnost 12. Bodový diagram 13. List způsobilosti procesu 14. List výsledků měření 15. Zpráva způsobilost procesu 11. Normální pravděpodobnost Logaritmická normální pravděpodobnost, kosinus distribuce a 13 dalších typů 12. Bodový diagram Srovnávací diagram mezi dvěma polohami 13. List způsobilosti procesu 14. List výsledků měření* Způsobilost procesu Podskupina Způsobilost procesu ve srovnání s údaji sledování procesu Seznam všech naměřených dat, statistické výsledky a údaje sledování *Soubory mohou být uloženy ve formátu Excel. doba vzorkování statistický výpočet výsledku souvisí s náhodnou zkušební posloupností nejvyšší hodnota nejnižší hodnota Cp Cpk *Statistické diagramy 1 až 10 jsou stejné jako ty, které nabízí základní program. Způsobilost procesu Normální statistické výsledky výpočtu podle podskupiny, průměru, rozsahu *Cp, Cpk, Pp nebo Ppk může být vybrán pro způsobilosti procesu. 11

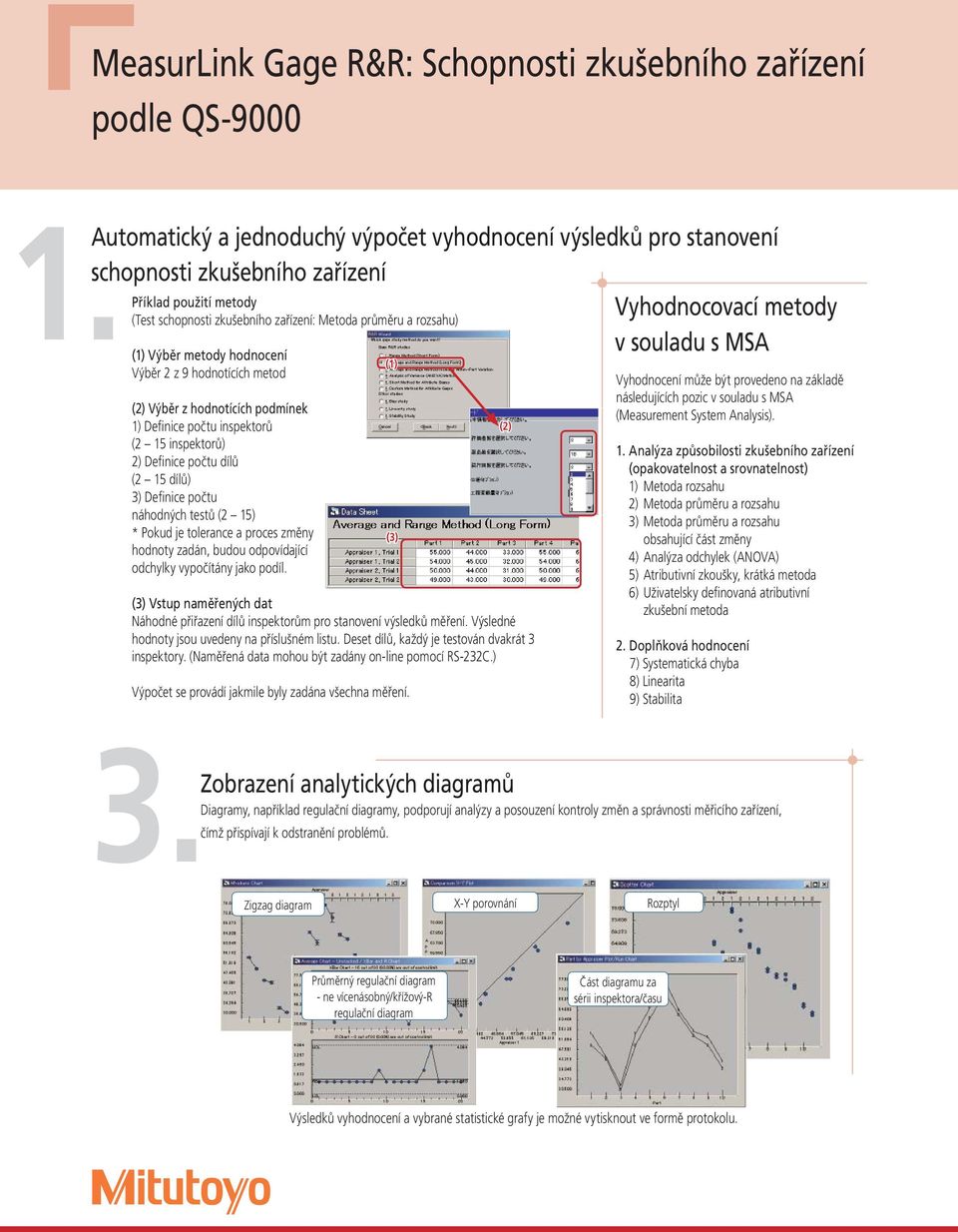

12 MeasurLink Gage R&R: Schopnosti zkušebního zařízení podle QS Automatický a jednoduchý výpočet vyhodnocení výsledků pro stanovení schopnosti zkušebního zařízení Příklad použití metody (Test schopnosti zkušebního zařízení: Metoda průměru a rozsahu) (1) Výběr metody hodnocení Výběr 2 z 9 hodnotících metod (2) Výběr z hodnotících podmínek 1) Definice počtu inspektorů (2 15 inspektorů) 2) Definice počtu dílů (2 15 dílů) 3) Definice počtu náhodných testů (2 15) * Pokud je tolerance a proces změny hodnoty zadán, budou odpovídající odchylky vypočítány jako podíl. (3) Vstup naměřených dat Náhodné přiřazení dílů inspektorům pro stanovení výsledků měření. Výsledné hodnoty jsou uvedeny na příslušném listu. Deset dílů, každý je testován dvakrát 3 inspektory. (Naměřená data mohou být zadány on-line pomocí RS-232C.) (1) (3) Výpočet se provádí jakmile byly zadána všechna měření. (2) Vyhodnocovací metody v souladu s MSA Vyhodnocení může být provedeno na základě následujících pozic v souladu s MSA (Measurement System Analysis). 1. Analýza způsobilosti zkušebního zařízení (opakovatelnost a srovnatelnost) 1) Metoda rozsahu 2) Metoda průměru a rozsahu 3) Metoda průměru a rozsahu obsahující část změny 4) Analýza odchylek (ANOVA) 5) Atributivní zkoušky, krátká metoda 6) Uživatelsky definovaná atributivní zkušební metoda 2. Doplňková hodnocení 7) Systematická chyba 8) Linearita 9) Stabilita 3. Zobrazení analytických diagramů Diagramy, například regulační diagramy, podporují analýzy a posouzení kontroly změn a správnosti měřicího zařízení, čímž přispívají k odstranění problémů. Zigzag diagram X-Y porovnání Rozptyl Průměrný regulační diagram - ne vícenásobný/křížový-r regulační diagram Část diagramu za sérii inspektora/času Výsledků vyhodnocení a vybrané statistické grafy je možné vytisknout ve formě protokolu.

13 2. Zobrazení výsledků zkoušek vyhodnocení schopnosti zkušebního zařízení Seznam výsledků vyhodnocení zkušebního zařízení se zobrazí spolu s podrobnými informacemi. Metoda průměru a rozsahu (1) Schopnost zkušebního zařízení (2) Opakovatelnost (odchylka zařízení: EV) (3) Srovnatelnost (odchylka inspektora: AV) (4) Odchylka části (PV) * Výše uvedené pozice jsou vypočítávány na základě % odchylky (vyhodnocení), % odchylky (tolerance), % odchylky (procesu) a % (poměru). 4. [Další podrobné informace] Celkový rozptyl (TV) %EV %AV %R&R %PV R křivka UCLr (Horní mez zásahu) LCLr (Dolní mez zásahu) X-cross diferenciál Rp Počet jednotlivých oblastí (ndc) Sklad Opraveno Výstup protokolu výsledků hodnocení Výsledky vyhodnocení a diagramy lze vytisknout ve formě protokolu. Požadované statistické diagramy jsou vybrány. Ukládání, vyhledávání a získávání výsledků hodnocení 1. Výsledek hodnocení je uložen pod určitým názvem (ID hodnocení). 2. Získaný výsledek lze vyhledávat a třídit podle pozic: 1) ID hodnocení 2) Typ hodnocení 3) Datum hodnocení 4) ID měřicího zařízení 5) Druh měřicího zařízení 6) Výrobce Údaje registrované z vyhodnoceného měřicího zařízení 1. Vstup dat do měřicího zařízení naplánováno vyhodnocením. Registrace těchto měřicích zařízení údajů je možné jako spojení s výsledky vyhodnocení: Předmět: ID měřicího zařízení a typ, model, výrobce, výrobní ID, poznámky 2. Propojení dat s MeasurLink Gage Management Measuring device data, které jsou registrovány v Gage Management se volí propojením do databáze. Výsledky vyhodnocení způsobilosti zkušebního zařízení jsou rovněž propojeny, což umožňuje plánovat data doby platnosti způsobilosti zkušebního zařízení, musí být spravovány v Gage Management. Všechny diagramy, např. Křížový-R regulační diagram, je možné vytisknout. Výsledek testu způsobilosti zkušebního zařízení Doplňkové funkce Import dat Textové soubory obsahující naměřené hodnoty mohou být načteny. Přímý vstup z Digimatic měřicího zařízení Vyhodnocení dat lze zadávat online v MUX-10F, IT-007R a DP-1VR. Data lze také získat z přístroje pomocí výstupu RS-232C. 13

14 MeasurLink Gage Management MeasurLink Gage Management nabízí: Jednoduché záznamy protokolu o použití měřicích zařízení (používání, skladování, kalibrace, možnosti zkušebního zařízení, opravy a ukončení provozu) a rychlý přehled o aktuálním umístění a stavu všech zkušebních zařízení. Vysoce výkonná vyhledávací funkce, která umožňuje různé podmínky, které by měly být zapsány na zkušebním zařízení a vytváří vhodný seznam všech vyhledaných informací. Zobrazení všech sdílených dat zkušebního zařízení ze všech terminálů v síti, na nichž je program nainstalován. Výměnu dat zkušebního zařízení s jinými programy pomocí MeasurLink Gage R&R. Vytvoření seznamu zkušebních zařízení Můžete si vybrat různá vyhledávací kritéria, jako je ID měřicího přístroje, typ zkušebního zařízení, model, výrobce, dodavatel, datum kalibrace, současný stav a umístění, aby bylo možné sestavit seznam požadovaných měřicích zařízení. Vysoký výkonná kritéria vyhledávání, např. podle data kalibrace Vlastní tlačítka pro vytváření seznamů zkušebních zařízení pro data kalibrace a měřicí zařízení, jejichž doba platnosti uplynula Sestavení ení sezn znam amu Kalibrace Výsledek hledání zkušebního zařízení Kontrola podrobných údajů zkušebního zařízení Automatické určení data příští kalibrace Další datum kalibrace je naplánován automaticky, na základě poslední kalibrace a zadaných kalibračních intervalů. Můžete si vytvořit kalibrační plán bez volných dnů pomocí funkce kalendáře pro definování každého dne jako pracovního dne. Dvakrát klikněte na část zkušebního zařízení k odhalení detailů. Nastavení podmínek způsobilosti kalibrace a zkušebního zařízení Barevné značení uplynutí platnosti kalibrace Doba platnosti ještě neuplynula Doba platnosti se blíží k ukončení Podobné metody pro kalibraci lze také použít k vyhodnocení způsobilosti zkušebního zařízení. Doba platnosti uplynula Zelená Žlutá Červená Předběžně registrovaná metoda kalibrace se vyvolá a zařízení je kalibrováno odpovídajícím způsobem. Vstup dat výsledků kalibrace Go / No Go posouzení Seznam informací zkušebního zařízení Proměnné, číslo a referenční měřicí zařízení mohou být registrovány <Registrovaná pozice> ID měřicího přístroje Typ zkušebního zařízení Model Sériové číslo Měřicí rozsah Rozlišení Nejistota Výrobce Dodavatel Cena Vlastník Místo uložení Číslo výkresu Poznámky Kompletní historie nasazení zkušebního zařízení Kdy? Kým? Kde? Z jakého důvodu? Kompletní historie výsledků kalibrace Výsledky kalibrace jsou automaticky zaznamenávány. Skladování Používání Kalibrace Procentuální čárový graf s barevným kódováním stavu zkušebního zařízení Oprava Konec provozu

15 Doporučené systémové požadavky pro MeasurLink Samostatné řešení/klient Server *1: Nejnovější aktualizaci Service Pack, je potřebná pro Windows NT 4.0. *2: Požadované volné místo na pevném disku závisí na objemu uložených dat. Jako vodítko: údajů vyžaduje přibližně 5 MB místa. Základní program 64AAS801DR 64AAS802DR 54SAA092DR 54SAA093DR Volitelné programy 64AAS911DR 64AAS921DR 64AAS007DR 64AAS941DR BD 50AAD087R "U-WAVE systém" pro bezdrátový přenos naměřených dat Vysílač Model Přijímač Operační systém Windows XP/Vista Procesor Pentium 1,4 GHz Pevný disk min. 2 GB (dodatek 2) RAM min. 256 MB Displej min. SVGA Optická mechanika CD-ROM mechanika (potřebné pro instalaci) Komunikační připojení RS-232C propojení (pro napojení namux-10f, atd.) Síťová karta 100Base T (potřebné pro provozování sítě) Různé Klávesnice, myš a tiskárna podporovaná operačním systémem Je-li používán v síti, požadavky jsou závislé na příslušné Top konfiguraci systému. Patří k nim např. používaný databázový systém (Sybase, Oracle, SQL Server, atd.) a počtu klientů. MeasurLink SPC REAL-Time MeasurLink SPC REAL-Time Plus MeasurLink STAT Measure MeasureLink STAT Measure Plus MeasurLink Process Manager MeasurLink Process Analyzer MeasurLink Gage Management MeasurLink Gage R&R MeasurLink Pocket-Software vč. IPAQ Pocket PC HP-HX2410, Digimatic signálního kabelu, brašna MeasurLink Pocket Software vč. Digimatic signálního kabelu U-WAVE-T (IP67) U-WAVE-T U-WAVE-T přenáší naměřená data do UWAVE-R. Vyberte si model IP67 nebo Bzučák, podle toho, co lépe vyhovuje vašim potřebám. U-WAVE-T (Bzučák) Obj. č. 02AZD730D 02AZD880D Model Obj. č. U-WAVE-R 02AZD810D U-WAVE-R U-WAVE-T přenáší naměřená data do U-WAVE-R. Vyberte si model IP67 nebo Bzučák, podle toho, co lépe vyhovuje vašim potřebám. Rozhraní pro DIGIMATIC měřicí zařízení Digimatic 1 vstupní kanál => USB rozhraní Emulace klávesnice Vstupní zařízení Obj. č Digimatic 1 vstupní kanál => RS-232C/USB rozhraní Vstupní zařízení DMX-1 Obj. č DMX-1 USB Obj. č Digimatic 3 vstupní kanály => RS-232C/USB rozhraní U-WAVE (až 100 bezdrátových kanálů) ID=00 DMX-3 Obj. č Až 16 jednotek U-WAVE-R lze připojit k jednomu PC. Každá U-WAVE-R jednotka může přijímat data z až 100 zařízení. ID=01 ID=99 15

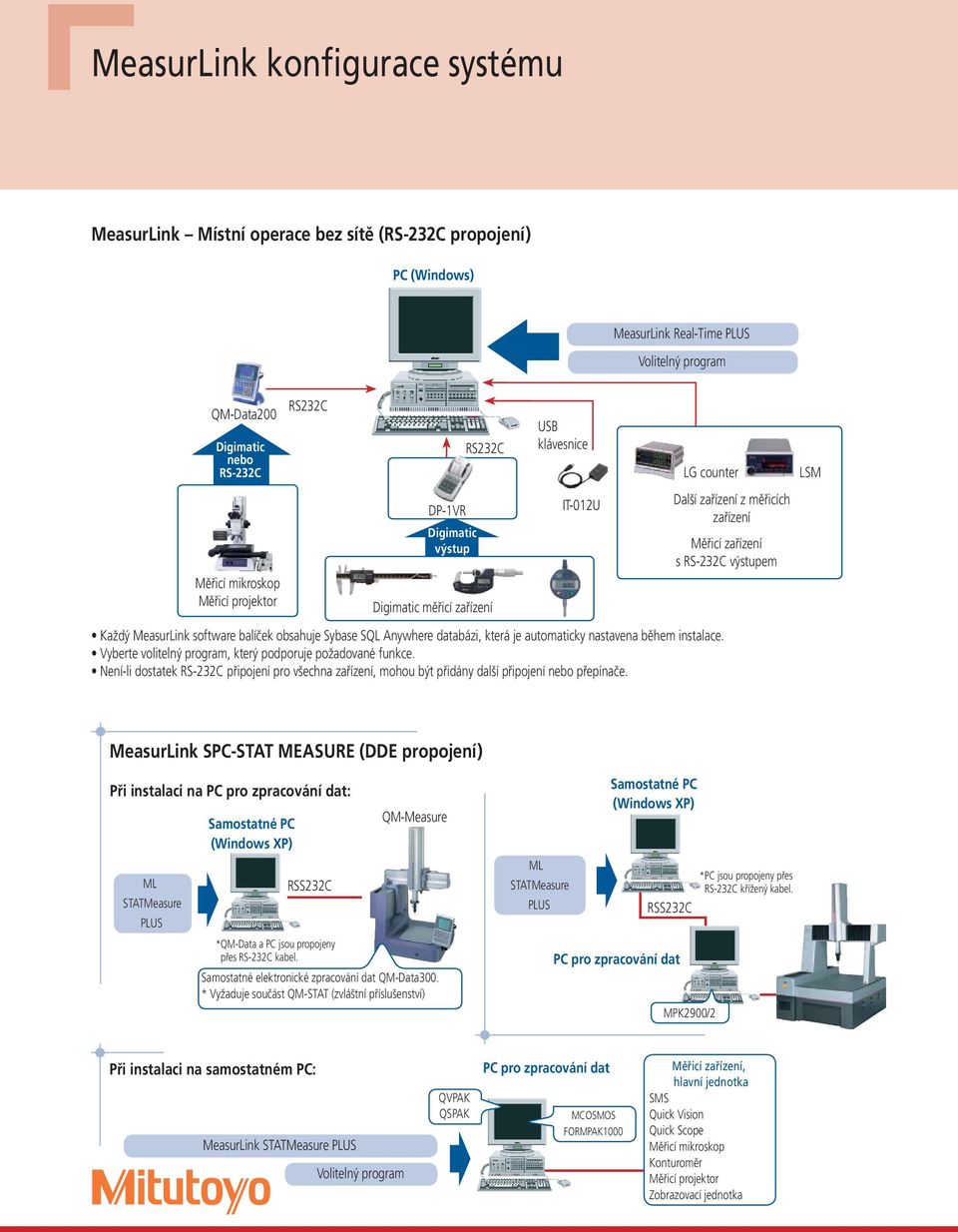

16 MeasurLink konfigurace systému MeasurLink Místní operace bez sítě (RS-232C propojení) PC (Windows) MeasurLink Real-Time PLUS Volitelný program QM-Data200 Digimatic nebo RS-232C RS232C RS232C USB klávesnice LG counter LSM DP-1VR Digimatic výstup IT-012U Další zařízení z měřicích zařízení Měřicí zařízení s RS-232C výstupem Měřicí mikroskop Měřicí projektor Digimatic měřicí zařízení Každý MeasurLink software balíček obsahuje Sybase SQL Anywhere databázi, která je automaticky nastavena během instalace. Vyberte volitelný program, který podporuje požadované funkce. Není-li dostatek RS-232C připojení pro všechna zařízení, mohou být přidány další připojení nebo přepínače. MeasurLink SPC-STAT MEASURE (DDE propojení) Při instalaci na PC pro zpracování dat: ML STATMeasure PLUS Samostatné PC (Windows XP) RSS232C QM-Measure *QM-Data a PC jsou propojeny přes RS-232C kabel. Samostatné elektronické zpracování dat QM-Data300. * Vyžaduje součást QM-STAT (zvláštní příslušenství) ML STATMeasure PLUS Samostatné PC (Windows XP) RSS232C PC pro zpracování dat MPK2900/2 *PC jsou propojeny přes RS-232C křížený kabel. Při instalaci na samostatném PC: MeasurLink STATMeasure PLUS Volitelný program QVPAK QSPAK PC pro zpracování dat MCOSMOS FORMPAK1000 Měřicí zařízení, hlavní jednotka SMS Quick Vision Quick Scope Měřicí mikroskop Konturoměr Měřicí projektor Zobrazovací jednotka

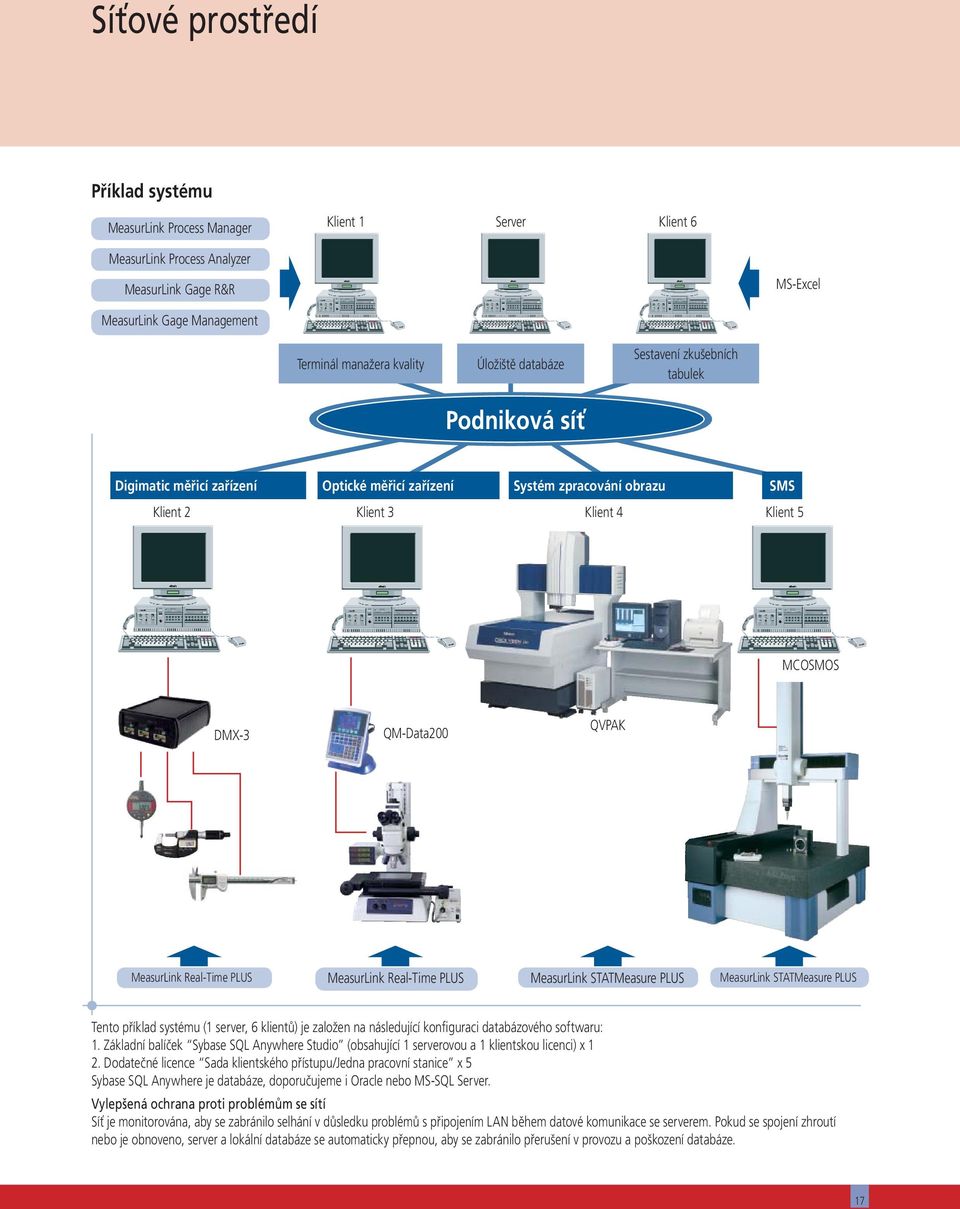

17 Síťové prostředí Příklad systému MeasurLink Process Manager Klient 1 Server Klient 6 MeasurLink Process Analyzer MeasurLink Gage R&R MS-Excel MeasurLink Gage Management Terminál manažera kvality Úložiště databáze Podniková síť Sestavení zkušebních tabulek Digimatic měřicí zařízení Optické měřicí zařízení Systém zpracování obrazu SMS Klient 2 Klient 3 Klient 4 Klient 5 MCOSMOS DMX-3 QM-Data200 QVPAK MeasurLink Real-Time PLUS MeasurLink Real-Time PLUS MeasurLink STATMeasure PLUS MeasurLink STATMeasure PLUS Tento příklad systému (1 server, 6 klientů) je založen na následující konfi guraci databázového softwaru: 1. Základní balíček Sybase SQL Anywhere Studio (obsahující 1 serverovou a 1 klientskou licenci) x 1 2. Dodatečné licence Sada klientského přístupu/jedna pracovní stanice x 5 Sybase SQL Anywhere je databáze, doporučujeme i Oracle nebo MS-SQL Server. Vylepšená ochrana proti problémům se sítí Síť je monitorována, aby se zabránilo selhání v důsledku problémů s připojením LAN během datové komunikace se serverem. Pokud se spojení zhroutí nebo je obnoveno, server a lokální databáze se automaticky přepnou, aby se zabránilo přerušení v provozu a poškození databáze. 17

18 PDA Navi Mobilní kontrola kvality a vstup dat LAN / Síť PC s ML Real Time Plus WLAN přístupový bod WLAN přenos dat do 100 m U-WAVE přenos dat do 20 m MeasurLink PDA NAVI optimalizuje mobilní měření pomocí ručních měřicích přístrojů v kombinaci s U-WAVE systémem přenosu naměřených dat: Uživatelská podpora navigace na obrazovce Pocket PC s podrobnými informacemi o vlastnostech a zobrazeních Všechna naměřená data se ukládají přímo do centrální databáze ML Kompletní informace o procesu v reálném čase na obrazovce Pocket PC lze zobrazit přepnutím na kontrolu diagramu nebo zobrazení histogramu, zobrazení procesu ukazatelů lze aktivovat na přání Probíhající měření lze spustit a ukončit na Pocket PC (dálkové ovládání ML Real Time Plus)

19 Pocket ML Mobilní kontrola kvality a vstup dat LAN / Síť PC s ML Real Time nebo MeasurLink Process Analyzer Dokovací stanice pro Pocket PC USB/DIGIMATIC Input-Tool Pocket ML značně zjednodušuje měřicí úkoly na ručních měřicích přístrojích, zvláště když měření nelze provádět na pracovním stole. Pocket ML je zvláště užitečné, jakmile operátor musí měřicí přístroj mít u obrobku: Přímý přenos dat z ručních měřicích zařízení do Pocket PC (přes USB input tool) Prezentace regulačního diagramu, histogramu a/nebo zaznamenaných naměřených dat Registrace dat několika obrobků a/nebo několik charakteristik každého obrobku Data jsou zachycena spolu s datem a časem měření Jednoduchý přenos shromážděných naměřených dat do centrální databáze ML přes dokovací stanici 19
