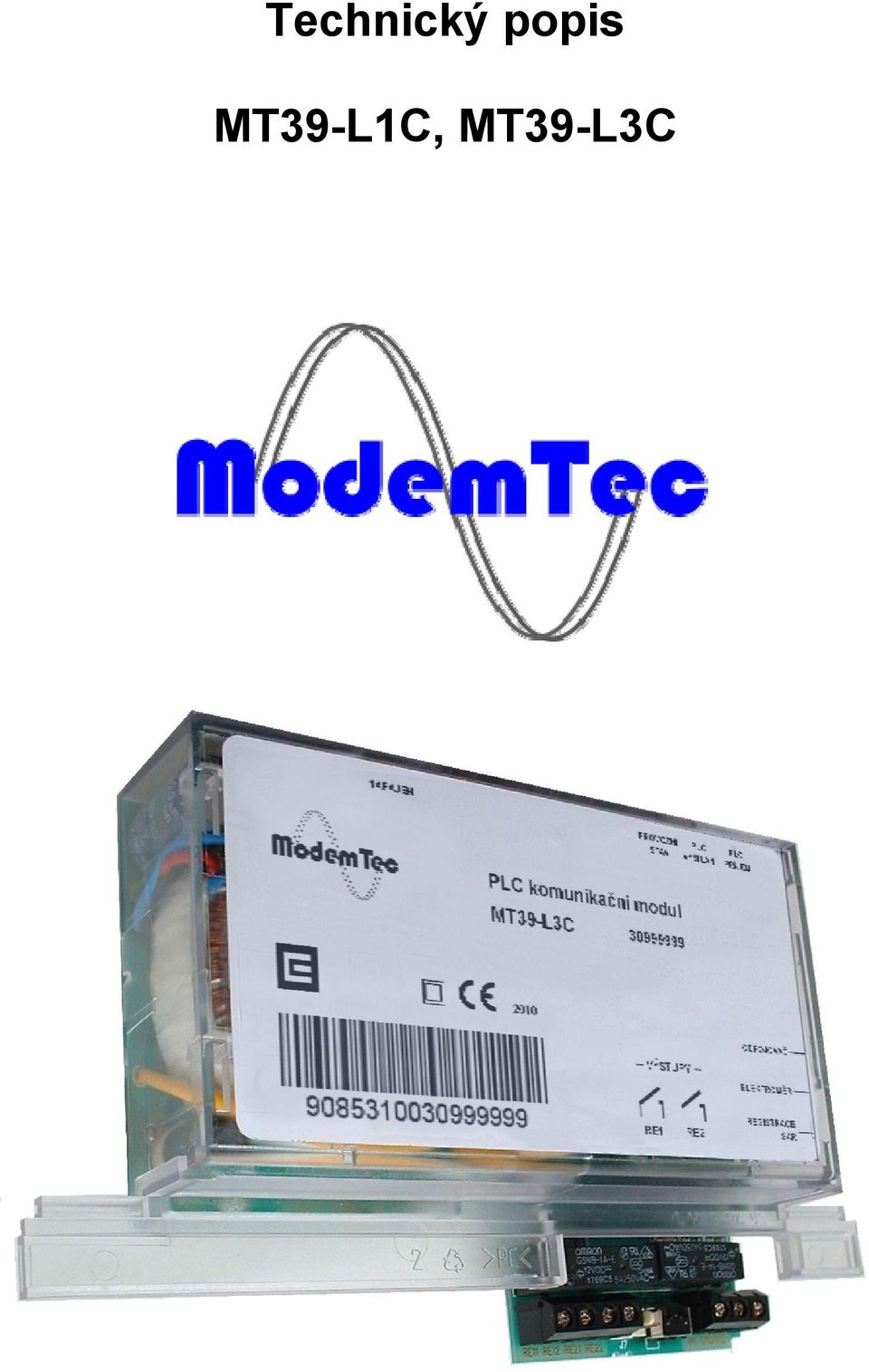

Technický popis MT39-L1C, MT39-L3C

Transkript

1 Technický popis MT39-L1C, MT39-L3C

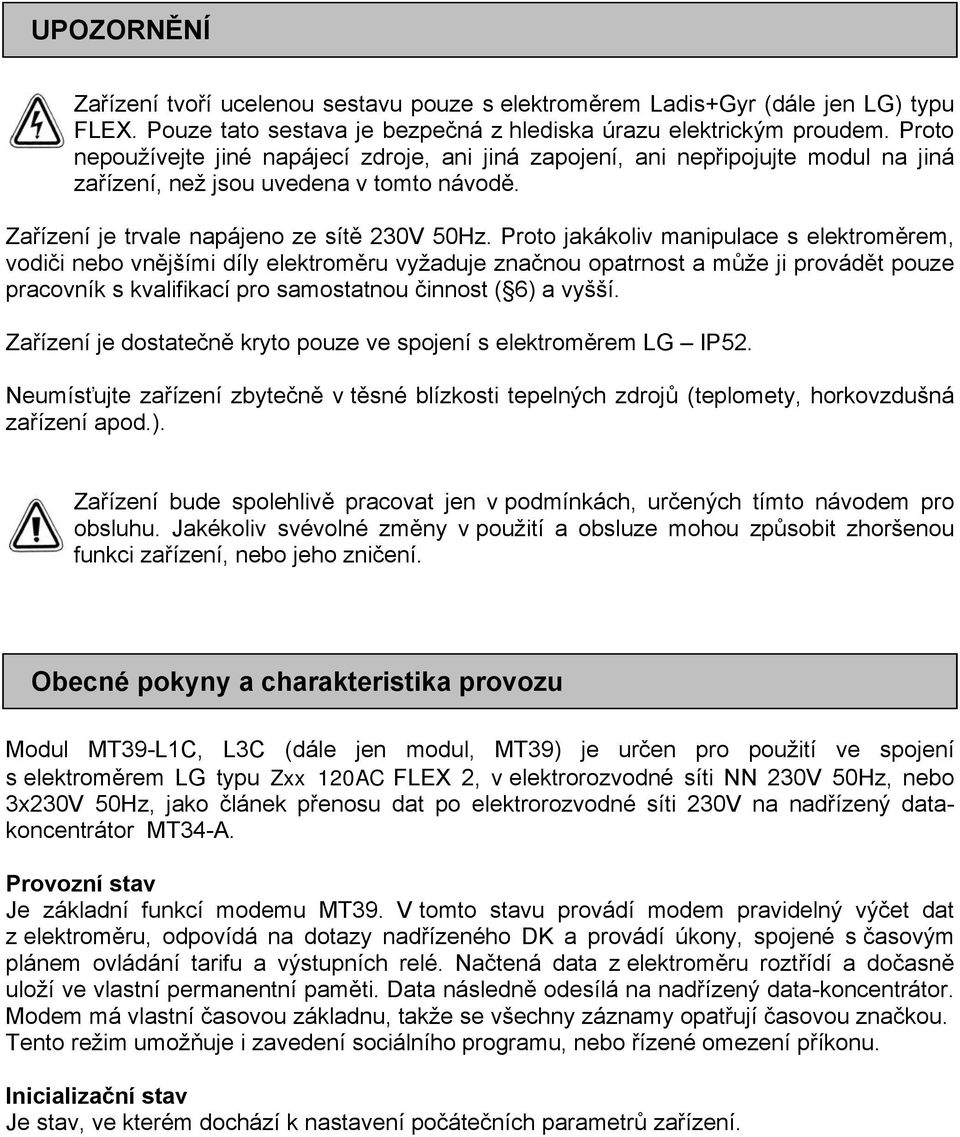

2 UPOZORNĚNÍ Zařízení tvoří ucelenou sestavu pouze s elektroměrem Ladis+Gyr (dále jen LG) typu FLEX. Pouze tato sestava je bezpečná z hlediska úrazu elektrickým proudem. Proto nepoužívejte jiné napájecí zdroje, ani jiná zapojení, ani nepřipojujte modul na jiná zařízení, než jsou uvedena v tomto návodě. Zařízení je trvale napájeno ze sítě 230V 50Hz. Proto jakákoliv manipulace s elektroměrem, vodiči nebo vnějšími díly elektroměru vyžaduje značnou opatrnost a může ji provádět pouze pracovník s kvalifikací pro samostatnou činnost ( 6) a vyšší. Zařízení je dostatečně kryto pouze ve spojení s elektroměrem LG IP52. Neumísťujte zařízení zbytečně v těsné blízkosti tepelných zdrojů (teplomety, horkovzdušná zařízení apod.). Zařízení bude spolehlivě pracovat jen v podmínkách, určených tímto návodem pro obsluhu. Jakékoliv svévolné změny v použití a obsluze mohou způsobit zhoršenou funkci zařízení, nebo jeho zničení. Obecné pokyny a charakteristika provozu Modul MT39-L1C, L3C (dále jen modul, MT39) je určen pro použití ve spojení s elektroměrem LG typu Zxx 120AC FLEX 2, v elektrorozvodné síti NN 230V 50Hz, nebo 3x230V 50Hz, jako článek přenosu dat po elektrorozvodné síti 230V na nadřízený datakoncentrátor MT34-A. Provozní stav Je základní funkcí modemu MT39. V tomto stavu provádí modem pravidelný výčet dat z elektroměru, odpovídá na dotazy nadřízeného DK a provádí úkony, spojené s časovým plánem ovládání tarifu a výstupních relé. Načtená data z elektroměru roztřídí a dočasně uloží ve vlastní permanentní paměti. Data následně odesílá na nadřízený data-koncentrátor. Modem má vlastní časovou základnu, takže se všechny záznamy opatřují časovou značkou. Tento režim umožňuje i zavedení sociálního programu, nebo řízené omezení příkonu. Inicializační stav Je stav, ve kterém dochází k nastavení počátečních parametrů zařízení.

3 Popis instalace modulu do elektroměru Zařízení je vestavěno do instalační krabičky, určené k zasunutí do šachty elektroměru LG. Tří-fázová varianta: Varianta MT39 L1C jedno-fázového napájení a komunikace. Je použitelní jak do jedno-fázových, tak tří-fázových elektroměrů LG. Je osazena dvěma kontaktními pružinami. Modem se opatrně vsune do šachty, pružiny zapadnou do otvorů a deska se nasune na vnitřní konektor. Dotlačí se a zajistí dvěma bočními šrouby. Varianta MT39 L3C tří-fázového napájení a komunikace. Je použitelná jen do tří-fázových elektroměrů LG. Je osazena čtyřmi kontaktními pružinami.

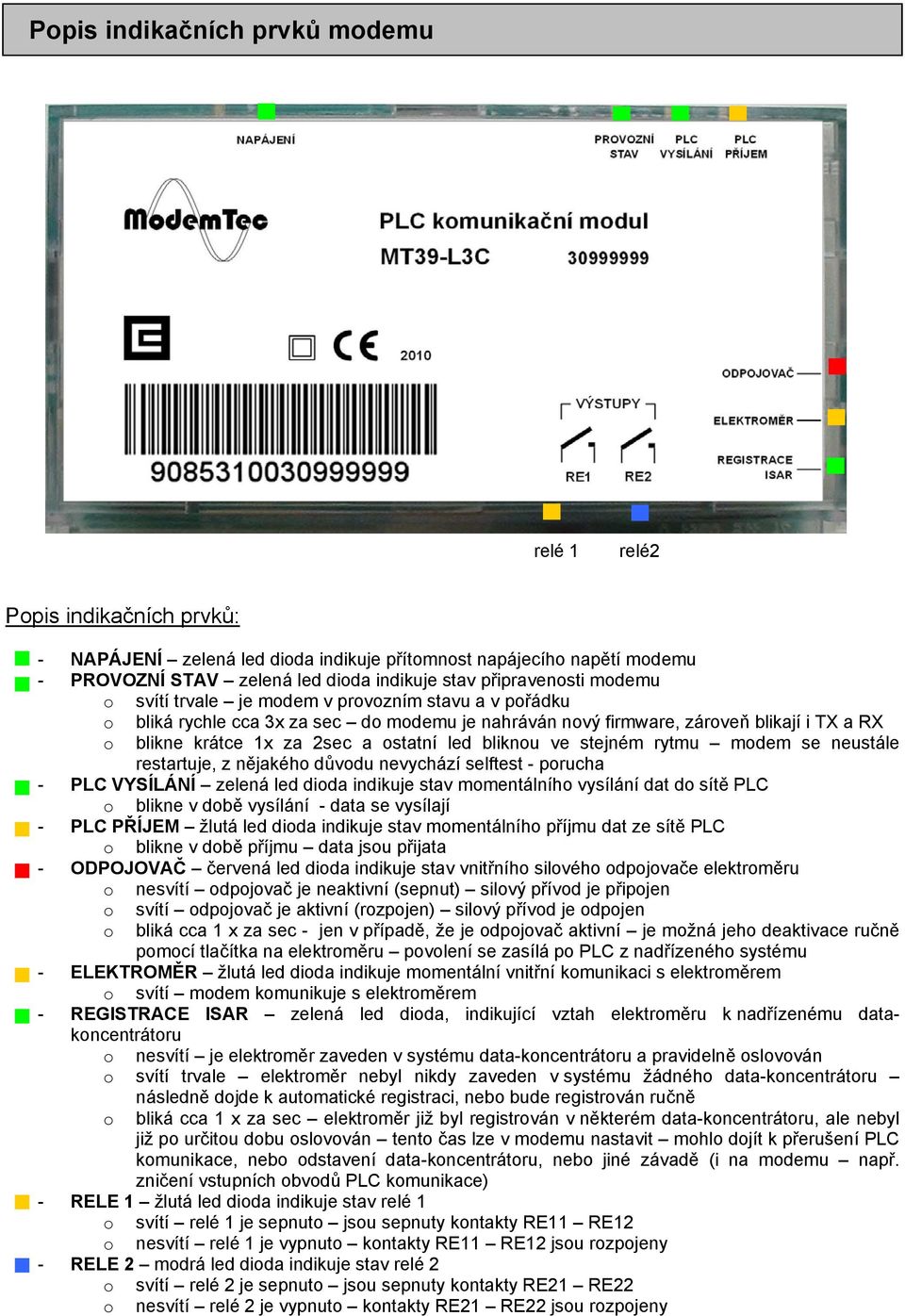

4 Popis indikačních prvků modemu relé 1 relé2 Popis indikačních prvků: - NAPÁJENÍ zelená led dioda indikuje přítomnost napájecího napětí modemu - PROVOZNÍ STAV zelená led dioda indikuje stav připravenosti modemu o svítí trvale je modem v provozním stavu a v pořádku o bliká rychle cca 3x za sec do modemu je nahráván nový firmware, zároveň blikají i TX a RX o blikne krátce 1x za 2sec a ostatní led bliknou ve stejném rytmu modem se neustále restartuje, z nějakého důvodu nevychází selftest - porucha - PLC VYSÍLÁNÍ zelená led dioda indikuje stav momentálního vysílání dat do sítě PLC o blikne v době vysílání - data se vysílají - PLC PŘÍJEM žlutá led dioda indikuje stav momentálního příjmu dat ze sítě PLC o blikne v době příjmu data jsou přijata - ODPOJOVAČ červená led dioda indikuje stav vnitřního silového odpojovače elektroměru o nesvítí odpojovač je neaktivní (sepnut) silový přívod je připojen o svítí odpojovač je aktivní (rozpojen) silový přívod je odpojen o bliká cca 1 x za sec - jen v případě, že je odpojovač aktivní je možná jeho deaktivace ručně pomocí tlačítka na elektroměru povolení se zasílá po PLC z nadřízeného systému - ELEKTROMĚR žlutá led dioda indikuje momentální vnitřní komunikaci s elektroměrem o svítí modem komunikuje s elektroměrem - REGISTRACE ISAR zelená led dioda, indikující vztah elektroměru k nadřízenému datakoncentrátoru o nesvítí je elektroměr zaveden v systému data-koncentrátoru a pravidelně oslovován o svítí trvale elektroměr nebyl nikdy zaveden v systému žádného data-koncentrátoru následně dojde k automatické registraci, nebo bude registrován ručně o bliká cca 1 x za sec elektroměr již byl registrován v některém data-koncentrátoru, ale nebyl již po určitou dobu oslovován tento čas lze v modemu nastavit mohlo dojít k přerušení PLC komunikace, nebo odstavení data-koncentrátoru, nebo jiné závadě (i na modemu např. zničení vstupních obvodů PLC komunikace) - RELE 1 žlutá led dioda indikuje stav relé 1 o svítí relé 1 je sepnuto jsou sepnuty kontakty RE11 RE12 o nesvítí relé 1 je vypnuto kontakty RE11 RE12 jsou rozpojeny - RELE 2 modrá led dioda indikuje stav relé 2 o svítí relé 2 je sepnuto jsou sepnuty kontakty RE21 RE22 o nesvítí relé 2 je vypnuto kontakty RE21 RE22 jsou rozpojeny

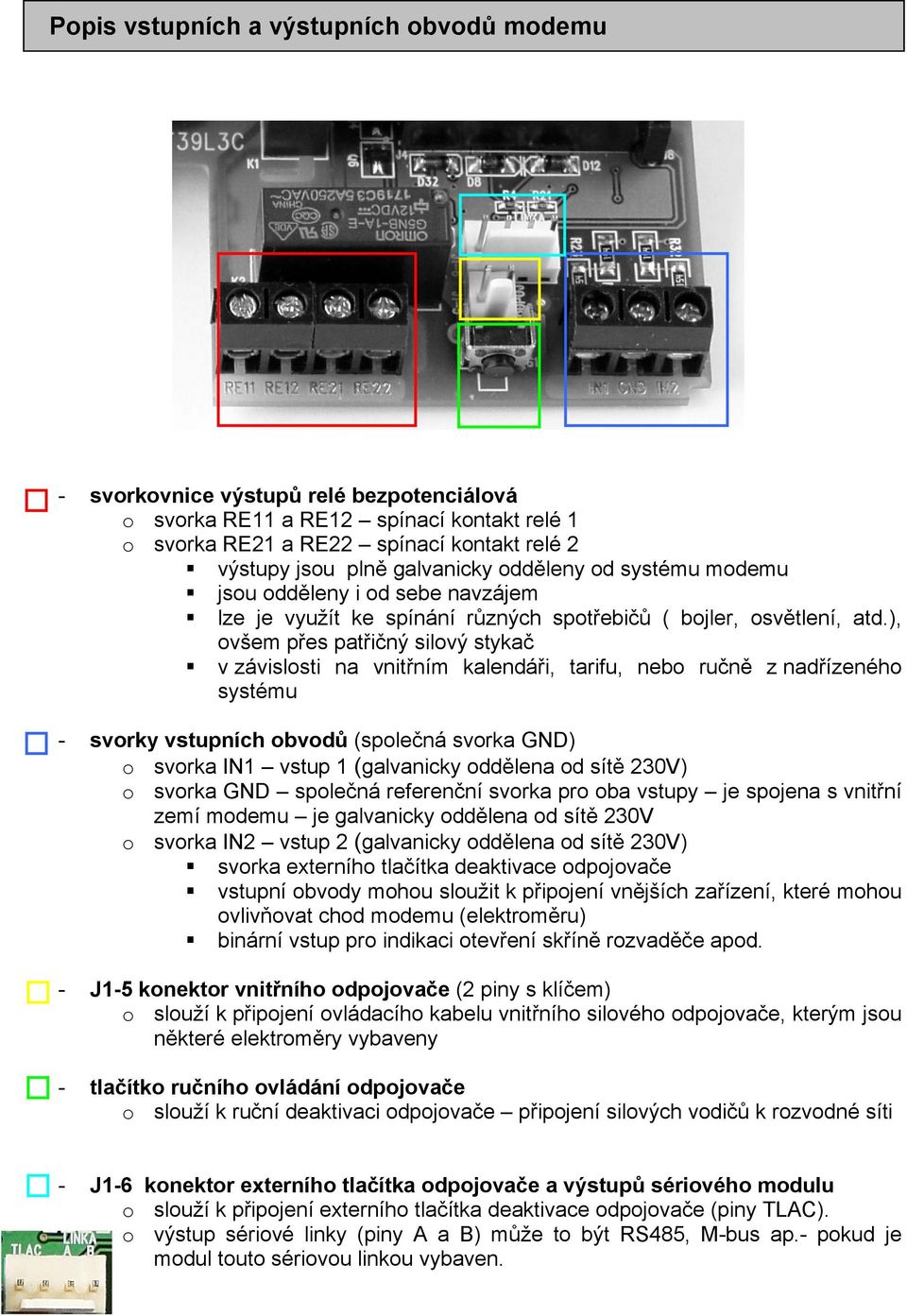

5 Popis vstupních a výstupních obvodů modemu - svorkovnice výstupů relé bezpotenciálová o svorka RE11 a RE12 spínací kontakt relé 1 o svorka RE21 a RE22 spínací kontakt relé 2 výstupy jsou plně galvanicky odděleny od systému modemu jsou odděleny i od sebe navzájem lze je využít ke spínání různých spotřebičů ( bojler, osvětlení, atd.), ovšem přes patřičný silový stykač v závislosti na vnitřním kalendáři, tarifu, nebo ručně z nadřízeného systému - svorky vstupních obvodů (společná svorka GND) o svorka IN1 vstup 1 (galvanicky oddělena od sítě 230V) o svorka GND společná referenční svorka pro oba vstupy je spojena s vnitřní zemí modemu je galvanicky oddělena od sítě 230V o svorka IN2 vstup 2 (galvanicky oddělena od sítě 230V) svorka externího tlačítka deaktivace odpojovače vstupní obvody mohou sloužit k připojení vnějších zařízení, které mohou ovlivňovat chod modemu (elektroměru) binární vstup pro indikaci otevření skříně rozvaděče apod. - J1-5 konektor vnitřního odpojovače (2 piny s klíčem) o slouží k připojení ovládacího kabelu vnitřního silového odpojovače, kterým jsou některé elektroměry vybaveny - tlačítko ručního ovládání odpojovače o slouží k ruční deaktivaci odpojovače připojení silových vodičů k rozvodné síti - J1-6 konektor externího tlačítka odpojovače a výstupů sériového modulu o slouží k připojení externího tlačítka deaktivace odpojovače (piny TLAC). o výstup sériové linky (piny A a B) může to být RS485, M-bus ap.- pokud je modul touto sériovou linkou vybaven.

6 Nastavení modemu - inicializace Aby bylo možné modem MT39 provozovat, je nutné jej nejdříve nastavit. V úplně prvém kroku (tedy ve výrobě), se provádí inicializace modemu z programu MT29N P43 INIT (momentálně verze 1.25). Program INIT uvede modem do počátečního stavu. Vymaže vnitřní paměť a veškeré údaje o minulém hostitelském elektroměru. Nová inicializace modemu se musí provádět vždy při výměně hostujících elektroměrů (vyjmutí modemu z jednoho elektroměru a vložení do jiného elektroměru). Pokud by jste inicializaci neprovedli, nenačte si modem počáteční údaje z nového elektroměru a nebude odpovídat na novou adresu nového elektroměru, protože bude mít v sobě uloženou starou adresu starého elektroměru. Adresa modemu odpovídá výrobnímu číslu elektroměru Inicializovaný modem provede načtení adresy (výrobního čísla elektroměru) po prvém zapnutí elektroměru s modemem. Teprve až dojde k prvému oslovení elektroměru z datakoncentrátoru na jeho adresu, uloží si modem načtenou adresu natvrdo. To platí až do následující inicializace modemu programem INIT. Program INIT komunikuje z počítače s modemem MT39 na PLC síti přes master modem (1F verze-mt29m1, 3F verze-mt34). K master modemu se program INIT připojuje z počítače sériovou linkou RS232, případně lze použít i adaptér USB-RS232.

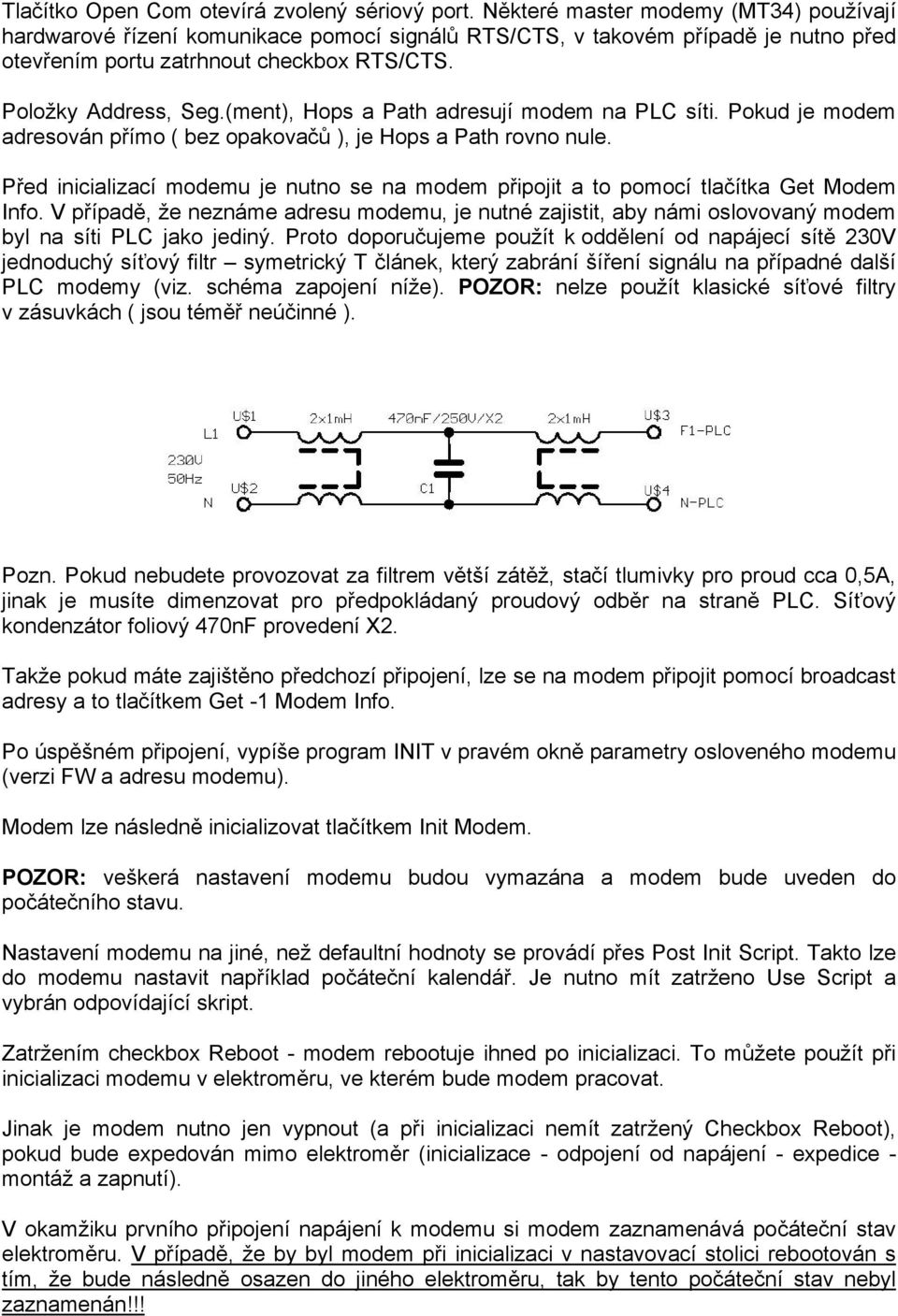

7 Tlačítko Open Com otevírá zvolený sériový port. Některé master modemy (MT34) používají hardwarové řízení komunikace pomocí signálů RTS/CTS, v takovém případě je nutno před otevřením portu zatrhnout checkbox RTS/CTS. Položky Address, Seg.(ment), Hops a Path adresují modem na PLC síti. Pokud je modem adresován přímo ( bez opakovačů ), je Hops a Path rovno nule. Před inicializací modemu je nutno se na modem připojit a to pomocí tlačítka Get Modem Info. V případě, že neznáme adresu modemu, je nutné zajistit, aby námi oslovovaný modem byl na síti PLC jako jediný. Proto doporučujeme použít k oddělení od napájecí sítě 230V jednoduchý síťový filtr symetrický T článek, který zabrání šíření signálu na případné další PLC modemy (viz. schéma zapojení níže). POZOR: nelze použít klasické síťové filtry v zásuvkách ( jsou téměř neúčinné ). Pozn. Pokud nebudete provozovat za filtrem větší zátěž, stačí tlumivky pro proud cca 0,5A, jinak je musíte dimenzovat pro předpokládaný proudový odběr na straně PLC. Síťový kondenzátor foliový 470nF provedení X2. Takže pokud máte zajištěno předchozí připojení, lze se na modem připojit pomocí broadcast adresy a to tlačítkem Get -1 Modem Info. Po úspěšném připojení, vypíše program INIT v pravém okně parametry osloveného modemu (verzi FW a adresu modemu). Modem lze následně inicializovat tlačítkem Init Modem. POZOR: veškerá nastavení modemu budou vymazána a modem bude uveden do počátečního stavu. Nastavení modemu na jiné, než defaultní hodnoty se provádí přes Post Init Script. Takto lze do modemu nastavit například počáteční kalendář. Je nutno mít zatrženo Use Script a vybrán odpovídající skript. Zatržením checkbox Reboot - modem rebootuje ihned po inicializaci. To můžete použít při inicializaci modemu v elektroměru, ve kterém bude modem pracovat. Jinak je modem nutno jen vypnout (a při inicializaci nemít zatržený Checkbox Reboot), pokud bude expedován mimo elektroměr (inicializace - odpojení od napájení - expedice - montáž a zapnutí). V okamžiku prvního připojení napájení k modemu si modem zaznamenává počáteční stav elektroměru. V případě, že by byl modem při inicializaci v nastavovací stolici rebootován s tím, že bude následně osazen do jiného elektroměru, tak by tento počáteční stav nebyl zaznamenán!!!

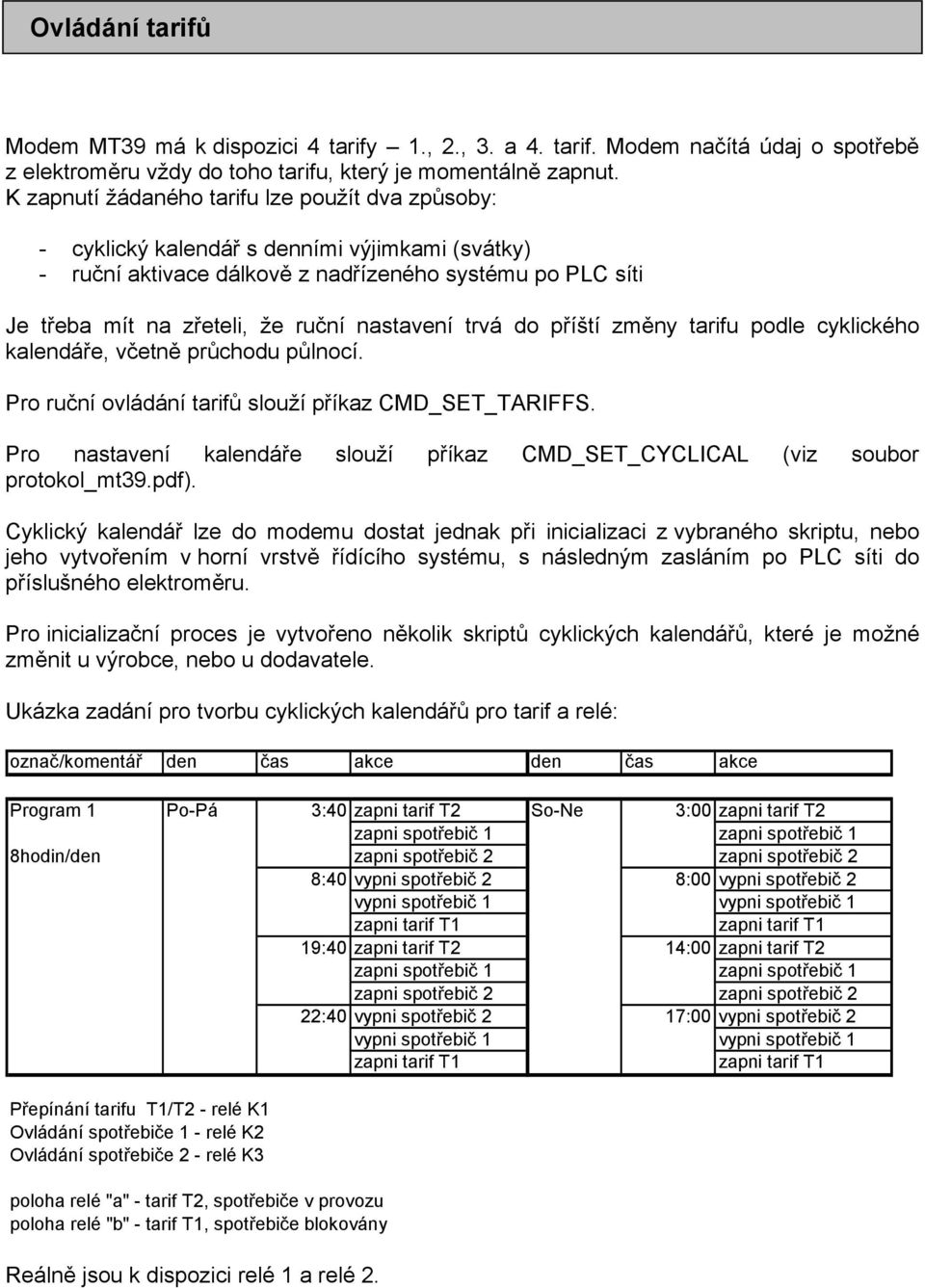

8 Ovládání tarifů Modem MT39 má k dispozici 4 tarify 1., 2., 3. a 4. tarif. Modem načítá údaj o spotřebě z elektroměru vždy do toho tarifu, který je momentálně zapnut. K zapnutí žádaného tarifu lze použít dva způsoby: - cyklický kalendář s denními výjimkami (svátky) - ruční aktivace dálkově z nadřízeného systému po PLC síti Je třeba mít na zřeteli, že ruční nastavení trvá do příští změny tarifu podle cyklického kalendáře, včetně průchodu půlnocí. Pro ruční ovládání tarifů slouží příkaz CMD_SET_TARIFFS. Pro nastavení kalendáře slouží příkaz CMD_SET_CYCLICAL (viz soubor protokol_mt39.pdf). Cyklický kalendář lze do modemu dostat jednak při inicializaci z vybraného skriptu, nebo jeho vytvořením v horní vrstvě řídícího systému, s následným zasláním po PLC síti do příslušného elektroměru. Pro inicializační proces je vytvořeno několik skriptů cyklických kalendářů, které je možné změnit u výrobce, nebo u dodavatele. Ukázka zadání pro tvorbu cyklických kalendářů pro tarif a relé: označ/komentář den čas akce den čas akce Program 1 Po-Pá 3:40 zapni tarif T2 So-Ne 3:00 zapni tarif T2 zapni spotřebič 1 zapni spotřebič 1 8hodin/den zapni spotřebič 2 zapni spotřebič 2 8:40 vypni spotřebič 2 8:00 vypni spotřebič 2 vypni spotřebič 1 vypni spotřebič 1 Přepínání tarifu T1/T2 - relé K1 Ovládání spotřebiče 1 - relé K2 Ovládání spotřebiče 2 - relé K3 poloha relé "a" - tarif T2, spotřebiče v provozu poloha relé "b" - tarif T1, spotřebiče blokovány Reálně jsou k dispozici relé 1 a relé 2. zapni tarif T1 zapni tarif T1 19:40 zapni tarif T2 14:00 zapni tarif T2 zapni spotřebič 1 zapni spotřebič 1 zapni spotřebič 2 zapni spotřebič 2 22:40 vypni spotřebič 2 17:00 vypni spotřebič 2 vypni spotřebič 1 vypni spotřebič 1 zapni tarif T1 zapni tarif T1

9 Ovládání výstupních relé Modem je vybaven dvěma reléovými výstupy. Ty lze použít k zapnutí / vypnutí různých spotřebičů (podle výkonu pomoci stykače), nebo ovládání signalizace ap. Při jejich využití nezapomeňte dodržet předepsané parametry, uvedené v základních technických parametrech na konci tohoto dokumentu. Obě relé lze ovládat třemi způsoby: - z vlastního cyklického kalendáře - ovládané podle zapnutého tarifu ( spřažení s tarifem ) - ruční aktivace dálkově z nadřízeného systému po PLC síti Pro ruční ovládání slouží příkaz CMD_SET_RELAYS (viz soubor protokol_mt39.pdf) Opět platí, že ruční nastavení trvá do příští změny tarifu podle cyklického kalendáře, včetně průchodu půlnocí. Z cyklického kalendáře a přímo se relé ovládají ve dvou režimech. - bezpečný režim, kdy systém dovolí přepnout pouze ta relé, která nejsou navázána na tarif - přímý režim, kdy lze ovládat všechna relé, bez ohledu na spřažení s tarifem. Formát datového bajtu v cyklickém kalendáři - bezpečný režim stav relé 0 Formát datového bajtu v cyklickém kalendáři - přímý režim stav relé 0 Spřažení relé s tarifem: V programu Init 1.25 ve záložce Meters

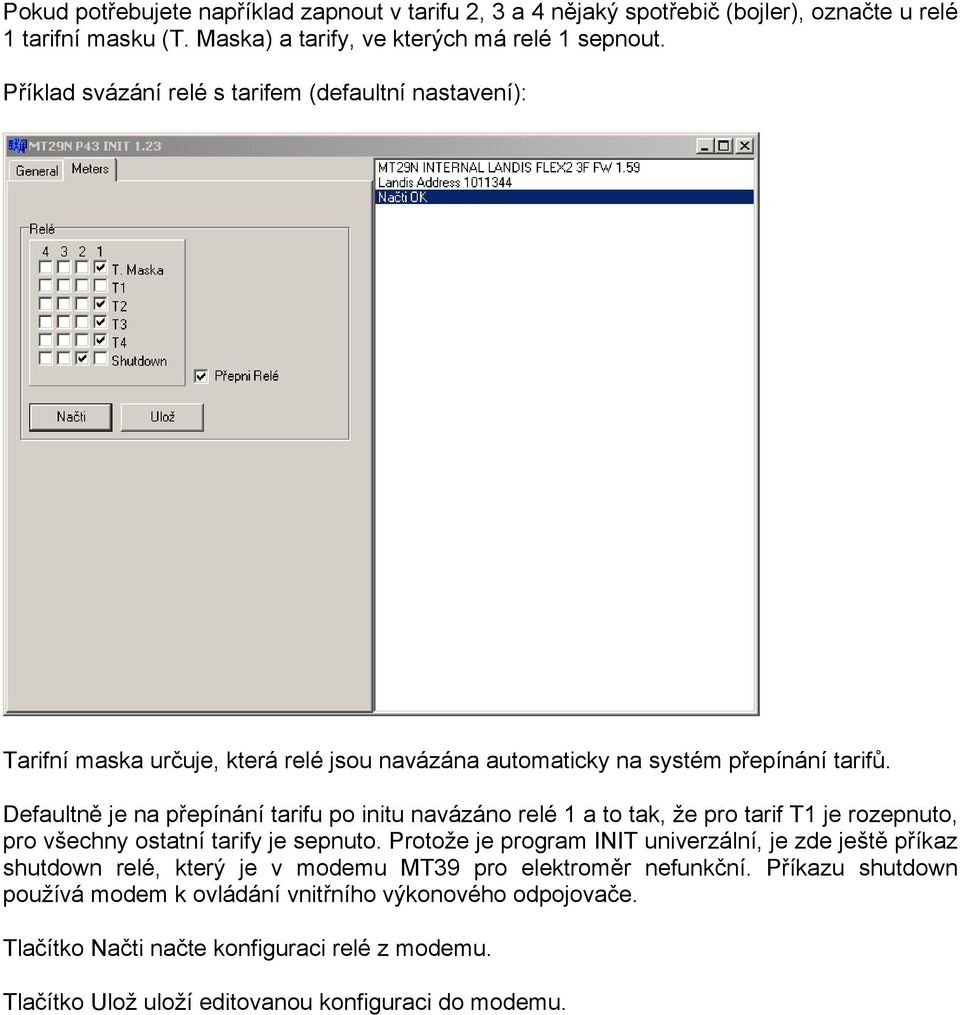

10 Pokud potřebujete například zapnout v tarifu 2, 3 a 4 nějaký spotřebič (bojler), označte u relé 1 tarifní masku (T. Maska) a tarify, ve kterých má relé 1 sepnout. Příklad svázání relé s tarifem (defaultní nastavení): Tarifní maska určuje, která relé jsou navázána automaticky na systém přepínání tarifů. Defaultně je na přepínání tarifu po initu navázáno relé 1 a to tak, že pro tarif T1 je rozepnuto, pro všechny ostatní tarify je sepnuto. Protože je program INIT univerzální, je zde ještě příkaz shutdown relé, který je v modemu MT39 pro elektroměr nefunkční. Příkazu shutdown používá modem k ovládání vnitřního výkonového odpojovače. Tlačítko Načti načte konfiguraci relé z modemu. Tlačítko Ulož uloží editovanou konfiguraci do modemu.

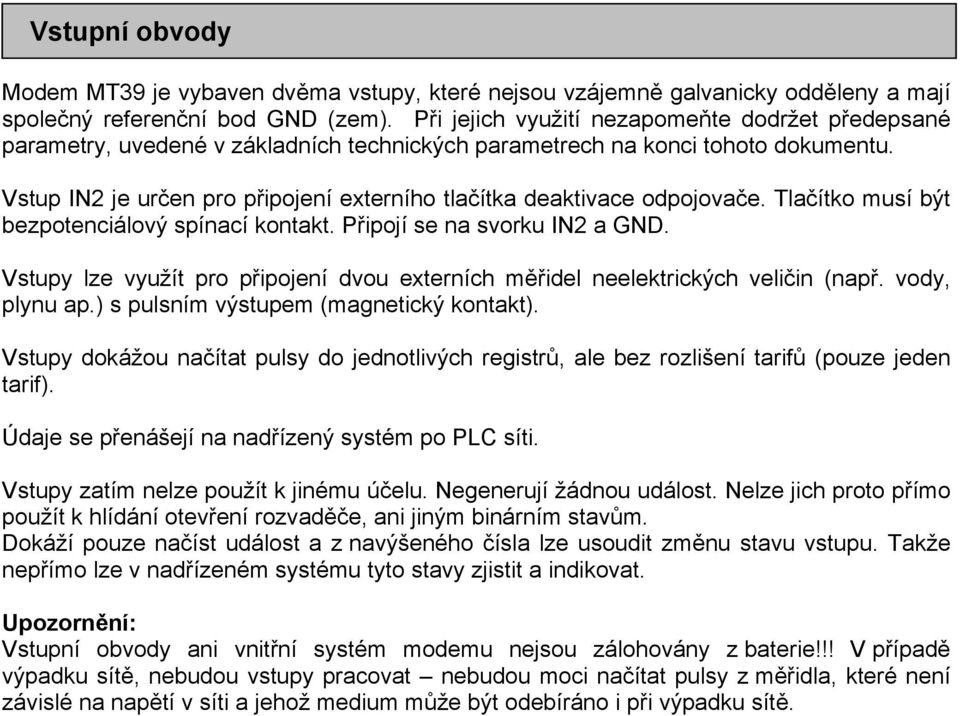

11 Vstupní obvody Modem MT39 je vybaven dvěma vstupy, které nejsou vzájemně galvanicky odděleny a mají společný referenční bod GND (zem). Při jejich využití nezapomeňte dodržet předepsané parametry, uvedené v základních technických parametrech na konci tohoto dokumentu. Vstup IN2 je určen pro připojení externího tlačítka deaktivace odpojovače. Tlačítko musí být bezpotenciálový spínací kontakt. Připojí se na svorku IN2 a GND. Vstupy lze využít pro připojení dvou externích měřidel neelektrických veličin (např. vody, plynu ap.) s pulsním výstupem (magnetický kontakt). Vstupy dokážou načítat pulsy do jednotlivých registrů, ale bez rozlišení tarifů (pouze jeden tarif). Údaje se přenášejí na nadřízený systém po PLC síti. Vstupy zatím nelze použít k jinému účelu. Negenerují žádnou událost. Nelze jich proto přímo použít k hlídání otevření rozvaděče, ani jiným binárním stavům. Dokáží pouze načíst událost a z navýšeného čísla lze usoudit změnu stavu vstupu. Takže nepřímo lze v nadřízeném systému tyto stavy zjistit a indikovat. Upozornění: Vstupní obvody ani vnitřní systém modemu nejsou zálohovány z baterie!!! V případě výpadku sítě, nebudou vstupy pracovat nebudou moci načítat pulsy z měřidla, které není závislé na napětí v síti a jehož medium může být odebíráno i při výpadku sítě.

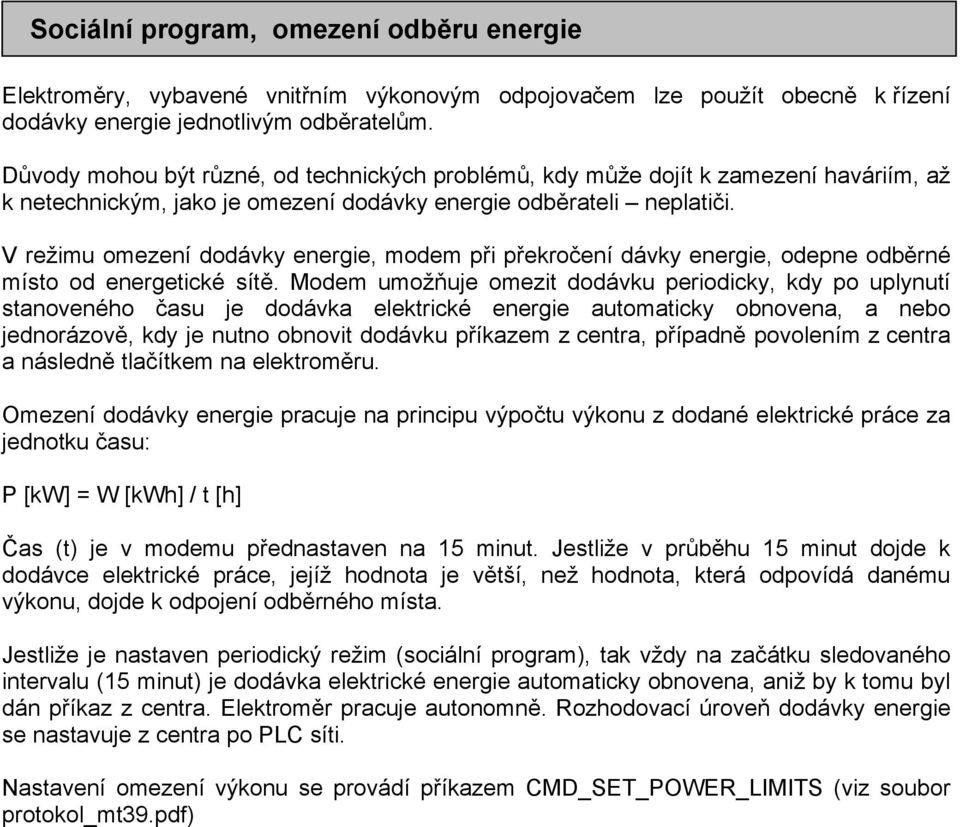

12 Sociální program, omezení odběru energie Elektroměry, vybavené vnitřním výkonovým odpojovačem lze použít obecně k řízení dodávky energie jednotlivým odběratelům. Důvody mohou být různé, od technických problémů, kdy může dojít k zamezení haváriím, až k netechnickým, jako je omezení dodávky energie odběrateli neplatiči. V režimu omezení dodávky energie, modem při překročení dávky energie, odepne odběrné místo od energetické sítě. Modem umožňuje omezit dodávku periodicky, kdy po uplynutí stanoveného času je dodávka elektrické energie automaticky obnovena, a nebo jednorázově, kdy je nutno obnovit dodávku příkazem z centra, případně povolením z centra a následně tlačítkem na elektroměru. Omezení dodávky energie pracuje na principu výpočtu výkonu z dodané elektrické práce za jednotku času: P [kw] = W [kwh] / t [h] Čas (t) je v modemu přednastaven na 15 minut. Jestliže v průběhu 15 minut dojde k dodávce elektrické práce, jejíž hodnota je větší, než hodnota, která odpovídá danému výkonu, dojde k odpojení odběrného místa. Jestliže je nastaven periodický režim (sociální program), tak vždy na začátku sledovaného intervalu (15 minut) je dodávka elektrické energie automaticky obnovena, aniž by k tomu byl dán příkaz z centra. Elektroměr pracuje autonomně. Rozhodovací úroveň dodávky energie se nastavuje z centra po PLC síti. Nastavení omezení výkonu se provádí příkazem CMD_SET_POWER_LIMITS (viz soubor protokol_mt39.pdf)

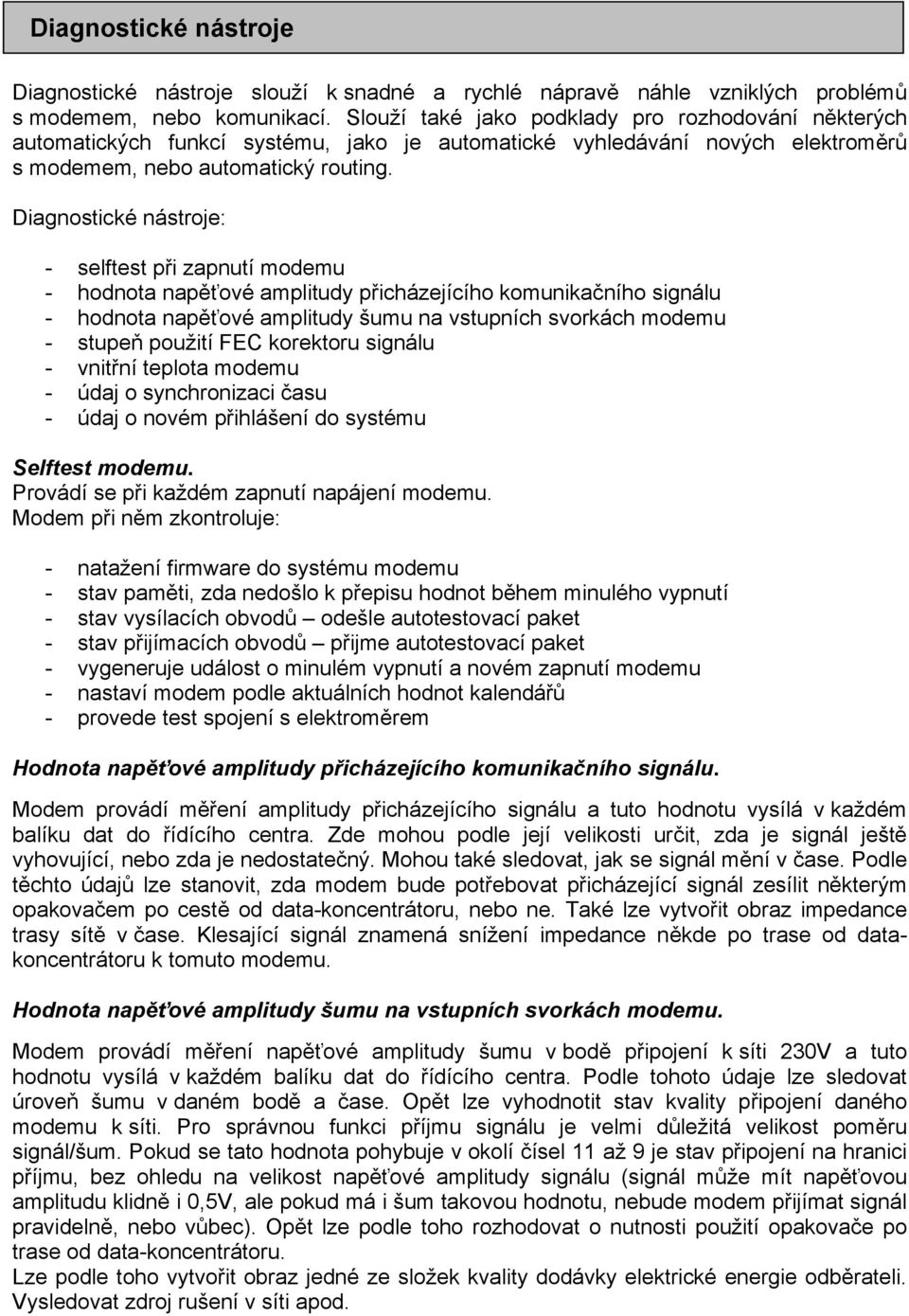

13 Diagnostické nástroje Diagnostické nástroje slouží k snadné a rychlé nápravě náhle vzniklých problémů s modemem, nebo komunikací. Slouží také jako podklady pro rozhodování některých automatických funkcí systému, jako je automatické vyhledávání nových elektroměrů s modemem, nebo automatický routing. Diagnostické nástroje: - selftest při zapnutí modemu - hodnota napěťové amplitudy přicházejícího komunikačního signálu - hodnota napěťové amplitudy šumu na vstupních svorkách modemu - stupeň použití FEC korektoru signálu - vnitřní teplota modemu - údaj o synchronizaci času - údaj o novém přihlášení do systému Selftest modemu. Provádí se při každém zapnutí napájení modemu. Modem při něm zkontroluje: - natažení firmware do systému modemu - stav paměti, zda nedošlo k přepisu hodnot během minulého vypnutí - stav vysílacích obvodů odešle autotestovací paket - stav přijímacích obvodů přijme autotestovací paket - vygeneruje událost o minulém vypnutí a novém zapnutí modemu - nastaví modem podle aktuálních hodnot kalendářů - provede test spojení s elektroměrem Hodnota napěťové amplitudy přicházejícího komunikačního signálu. Modem provádí měření amplitudy přicházejícího signálu a tuto hodnotu vysílá v každém balíku dat do řídícího centra. Zde mohou podle její velikosti určit, zda je signál ještě vyhovující, nebo zda je nedostatečný. Mohou také sledovat, jak se signál mění v čase. Podle těchto údajů lze stanovit, zda modem bude potřebovat přicházející signál zesílit některým opakovačem po cestě od data-koncentrátoru, nebo ne. Také lze vytvořit obraz impedance trasy sítě v čase. Klesající signál znamená snížení impedance někde po trase od datakoncentrátoru k tomuto modemu. Hodnota napěťové amplitudy šumu na vstupních svorkách modemu. Modem provádí měření napěťové amplitudy šumu v bodě připojení k síti 230V a tuto hodnotu vysílá v každém balíku dat do řídícího centra. Podle tohoto údaje lze sledovat úroveň šumu v daném bodě a čase. Opět lze vyhodnotit stav kvality připojení daného modemu k síti. Pro správnou funkci příjmu signálu je velmi důležitá velikost poměru signál/šum. Pokud se tato hodnota pohybuje v okolí čísel 11 až 9 je stav připojení na hranici příjmu, bez ohledu na velikost napěťové amplitudy signálu (signál může mít napěťovou amplitudu klidně i 0,5V, ale pokud má i šum takovou hodnotu, nebude modem přijímat signál pravidelně, nebo vůbec). Opět lze podle toho rozhodovat o nutnosti použití opakovače po trase od data-koncentrátoru. Lze podle toho vytvořit obraz jedné ze složek kvality dodávky elektrické energie odběrateli. Vysledovat zdroj rušení v síti apod.

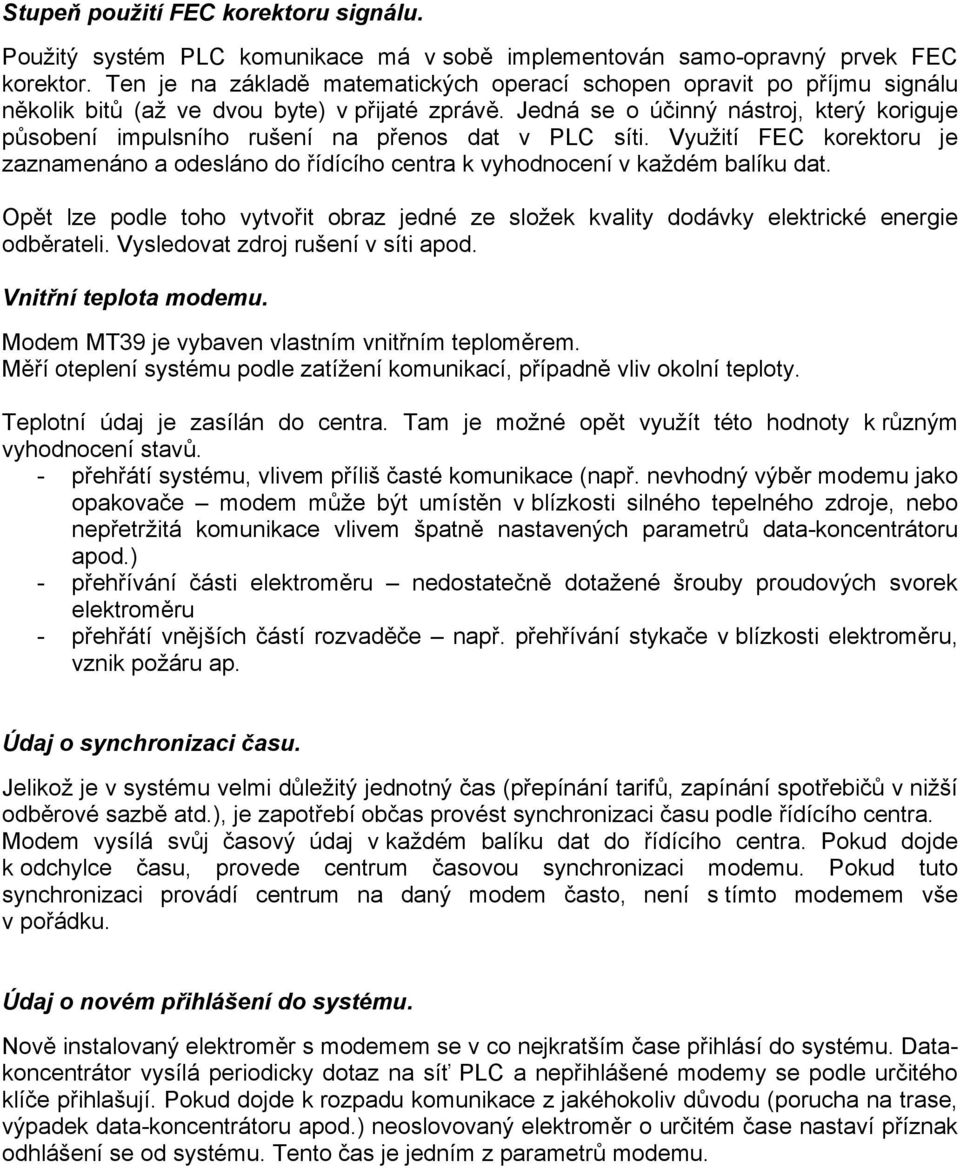

14 Stupeň použití FEC korektoru signálu. Použitý systém PLC komunikace má v sobě implementován samo-opravný prvek FEC korektor. Ten je na základě matematických operací schopen opravit po příjmu signálu několik bitů (až ve dvou byte) v přijaté zprávě. Jedná se o účinný nástroj, který koriguje působení impulsního rušení na přenos dat v PLC síti. Využití FEC korektoru je zaznamenáno a odesláno do řídícího centra k vyhodnocení v každém balíku dat. Opět lze podle toho vytvořit obraz jedné ze složek kvality dodávky elektrické energie odběrateli. Vysledovat zdroj rušení v síti apod. Vnitřní teplota modemu. Modem MT39 je vybaven vlastním vnitřním teploměrem. Měří oteplení systému podle zatížení komunikací, případně vliv okolní teploty. Teplotní údaj je zasílán do centra. Tam je možné opět využít této hodnoty k různým vyhodnocení stavů. - přehřátí systému, vlivem příliš časté komunikace (např. nevhodný výběr modemu jako opakovače modem může být umístěn v blízkosti silného tepelného zdroje, nebo nepřetržitá komunikace vlivem špatně nastavených parametrů data-koncentrátoru apod.) - přehřívání části elektroměru nedostatečně dotažené šrouby proudových svorek elektroměru - přehřátí vnějších částí rozvaděče např. přehřívání stykače v blízkosti elektroměru, vznik požáru ap. Údaj o synchronizaci času. Jelikož je v systému velmi důležitý jednotný čas (přepínání tarifů, zapínání spotřebičů v nižší odběrové sazbě atd.), je zapotřebí občas provést synchronizaci času podle řídícího centra. Modem vysílá svůj časový údaj v každém balíku dat do řídícího centra. Pokud dojde k odchylce času, provede centrum časovou synchronizaci modemu. Pokud tuto synchronizaci provádí centrum na daný modem často, není s tímto modemem vše v pořádku. Údaj o novém přihlášení do systému. Nově instalovaný elektroměr s modemem se v co nejkratším čase přihlásí do systému. Datakoncentrátor vysílá periodicky dotaz na síť PLC a nepřihlášené modemy se podle určitého klíče přihlašují. Pokud dojde k rozpadu komunikace z jakéhokoliv důvodu (porucha na trase, výpadek data-koncentrátoru apod.) neoslovovaný elektroměr o určitém čase nastaví příznak odhlášení se od systému. Tento čas je jedním z parametrů modemu.

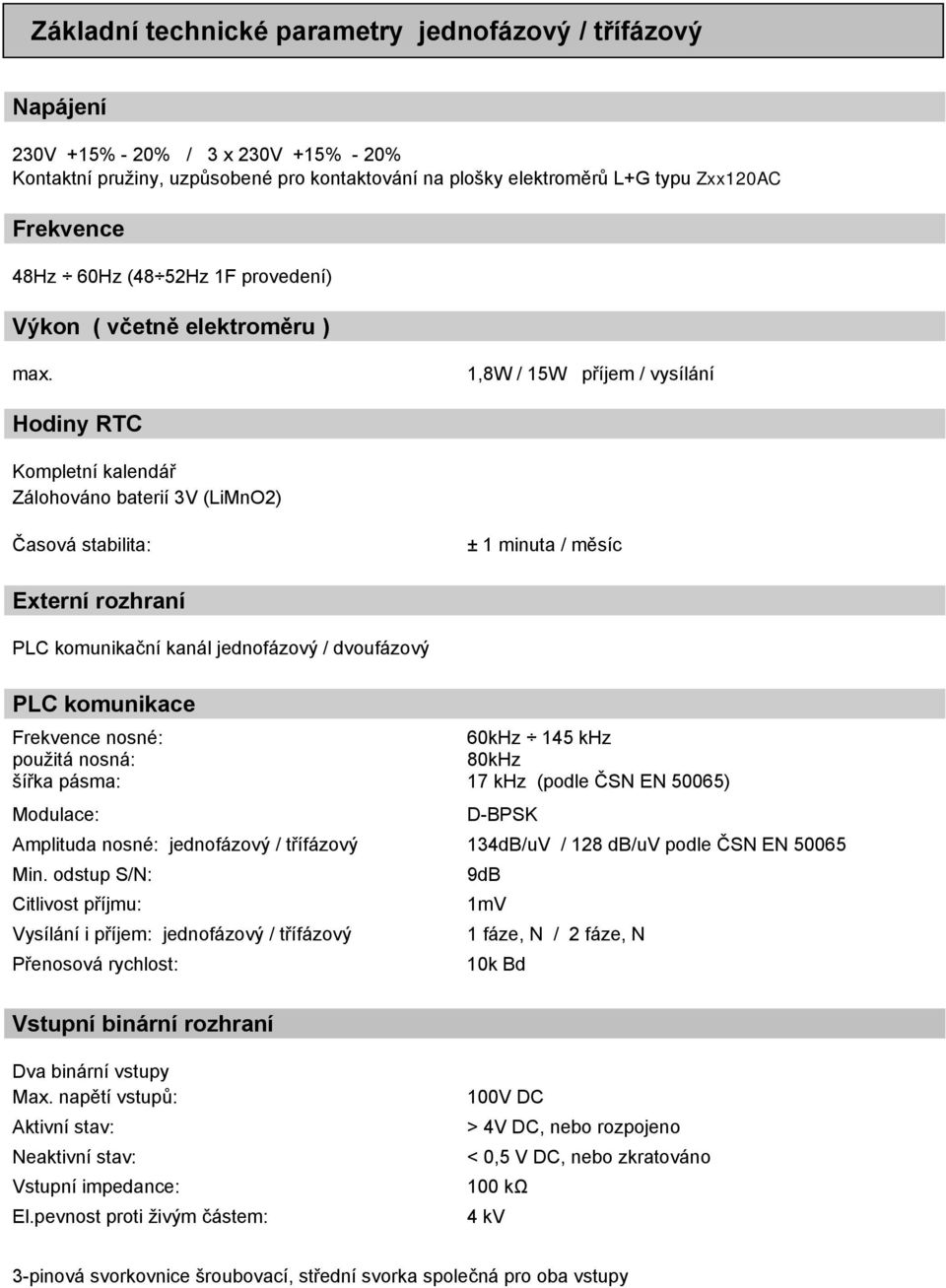

15 Základní technické parametry jednofázový / třífázový Napájení 230V +15% - 20% / 3 x 230V +15% - 20% Kontaktní pružiny, uzpůsobené pro kontaktování na plošky elektroměrů L+G typu Zxx120AC Frekvence 48Hz 60Hz (48 52Hz 1F provedení) Výkon ( včetně elektroměru ) max. 1,8W / 15W příjem / vysílání Hodiny RTC Kompletní kalendář Zálohováno baterií 3V (LiMnO2) Časová stabilita: ± 1 minuta / měsíc Externí rozhraní PLC komunikační kanál jednofázový / dvoufázový PLC komunikace Frekvence nosné: použitá nosná: šířka pásma: 60kHz 145 khz 80kHz 17 khz (podle ČSN EN 50065) Modulace: D-BPSK Amplituda nosné: jednofázový / třífázový 134dB/uV / 128 db/uv podle ČSN EN Min. odstup S/N: 9dB Citlivost příjmu: 1mV Vysílání i příjem: jednofázový / třífázový 1 fáze, N / 2 fáze, N Přenosová rychlost: 10k Bd Vstupní binární rozhraní Dva binární vstupy Max. napětí vstupů: Aktivní stav: Neaktivní stav: Vstupní impedance: El.pevnost proti živým částem: 100V DC > 4V DC, nebo rozpojeno < 0,5 V DC, nebo zkratováno 100 kω 4 kv 3-pinová svorkovnice šroubovací, střední svorka společná pro oba vstupy

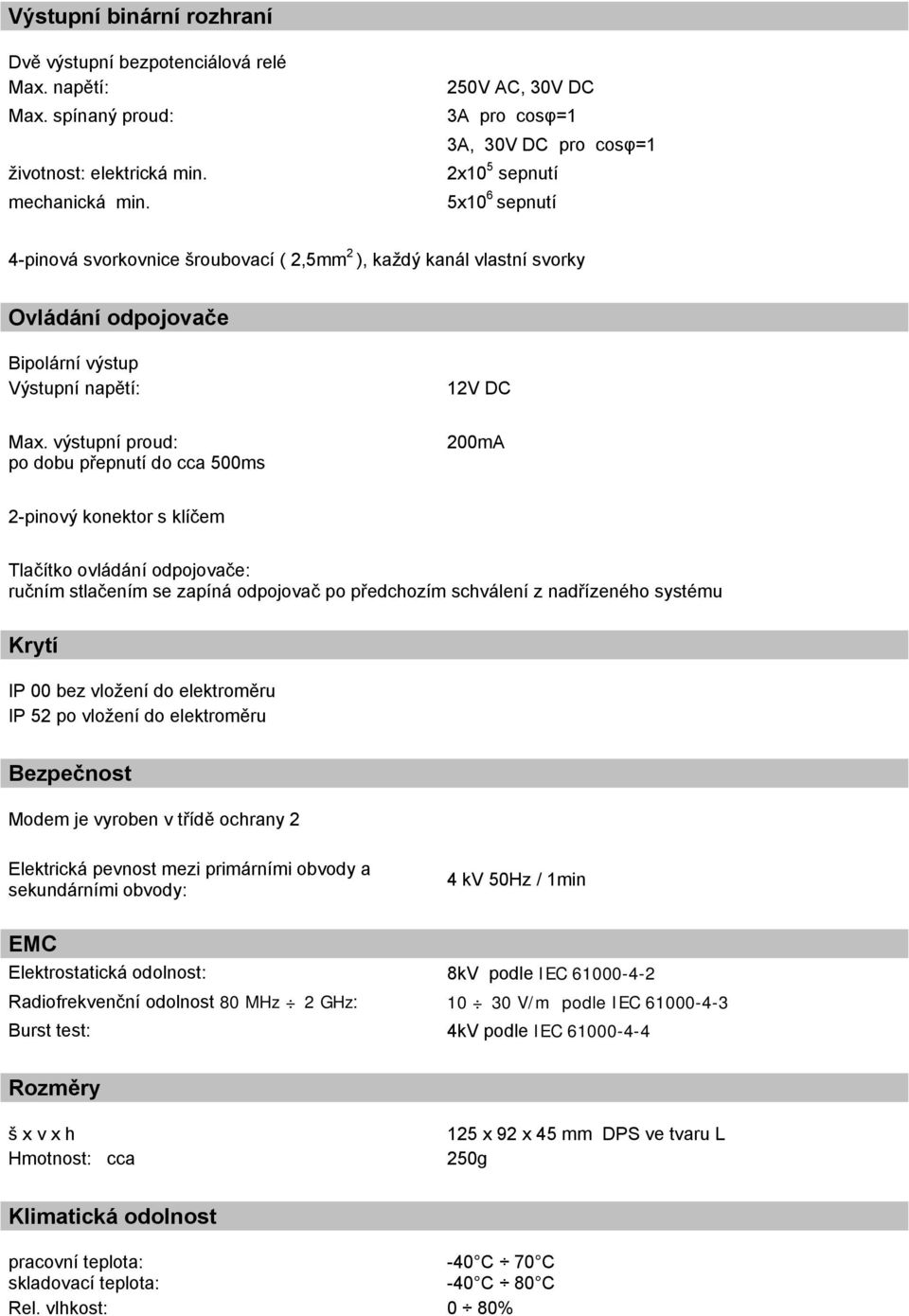

16 Výstupní binární rozhraní Dvě výstupní bezpotenciálová relé Max. napětí: Max. spínaný proud: životnost: elektrická min. mechanická min. 250V AC, 30V DC 3A pro cosφ=1 3A, 30V DC pro cosφ=1 2x10 5 sepnutí 5x10 6 sepnutí 4-pinová svorkovnice šroubovací ( 2,5mm 2 ), každý kanál vlastní svorky Ovládání odpojovače Bipolární výstup Výstupní napětí: 12V DC Max. výstupní proud: po dobu přepnutí do cca 500ms 200mA 2-pinový konektor s klíčem Tlačítko ovládání odpojovače: ručním stlačením se zapíná odpojovač po předchozím schválení z nadřízeného systému Krytí IP 00 bez vložení do elektroměru IP 52 po vložení do elektroměru Bezpečnost Modem je vyroben v třídě ochrany 2 Elektrická pevnost mezi primárními obvody a sekundárními obvody: 4 kv 50Hz / 1min EMC Elektrostatická odolnost: 8kV podle IEC Radiofrekvenční odolnost 80 MHz 2 GHz: V/m podle IEC Burst test: 4kV podle IEC Rozměry š x v x h Hmotnost: cca 125 x 92 x 45 mm DPS ve tvaru L 250g Klimatická odolnost pracovní teplota: -40 C 70 C skladovací teplota: -40 C 80 C Rel. vlhkost: 0 80%
