1 S třední škola stavební Jihlava STŘECHY ŠIKMÉ 01. Úvod, názvosloví střech Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 STŘECHY - ŠIKMÉ

3 STŘECHY - ŠIKMÉ TVAR STŘECHY ---- VÝRAZNĚ OVLIVNÍ VZHLED STAVBY DOMU

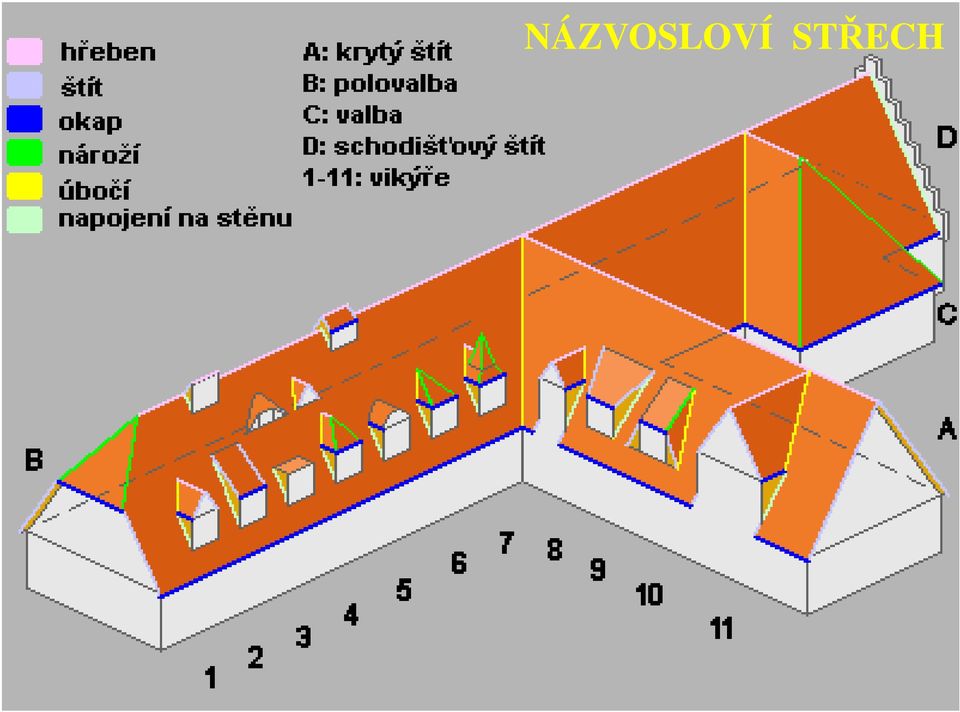

4 NÁZVOSLOVÍ STŘECH

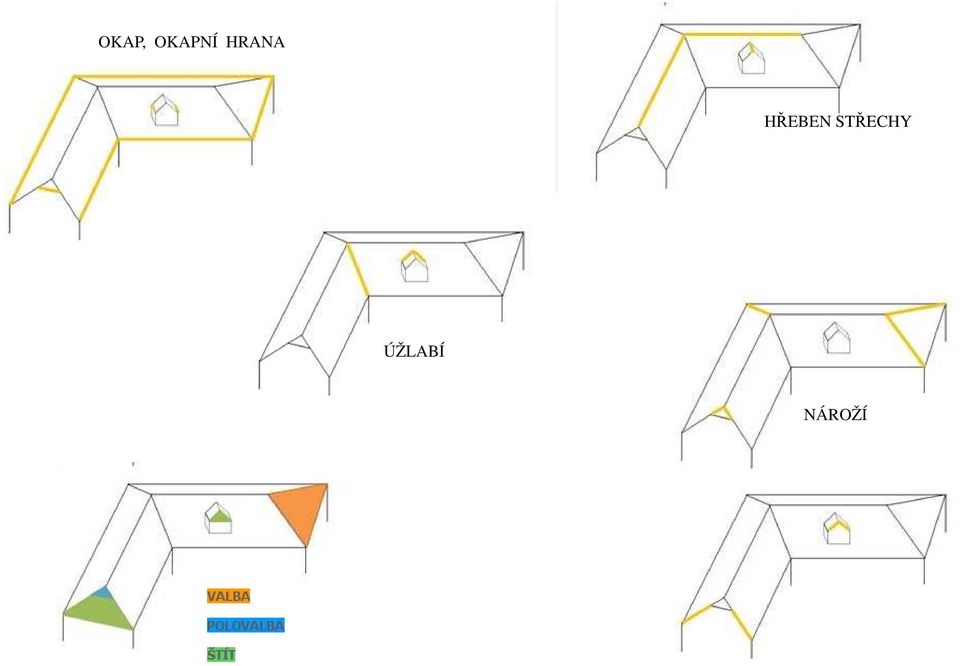

5 OKAP, OKAPNÍ HRANA HŘEBEN STŘECHY ÚŽLABÍ NÁROŽÍ

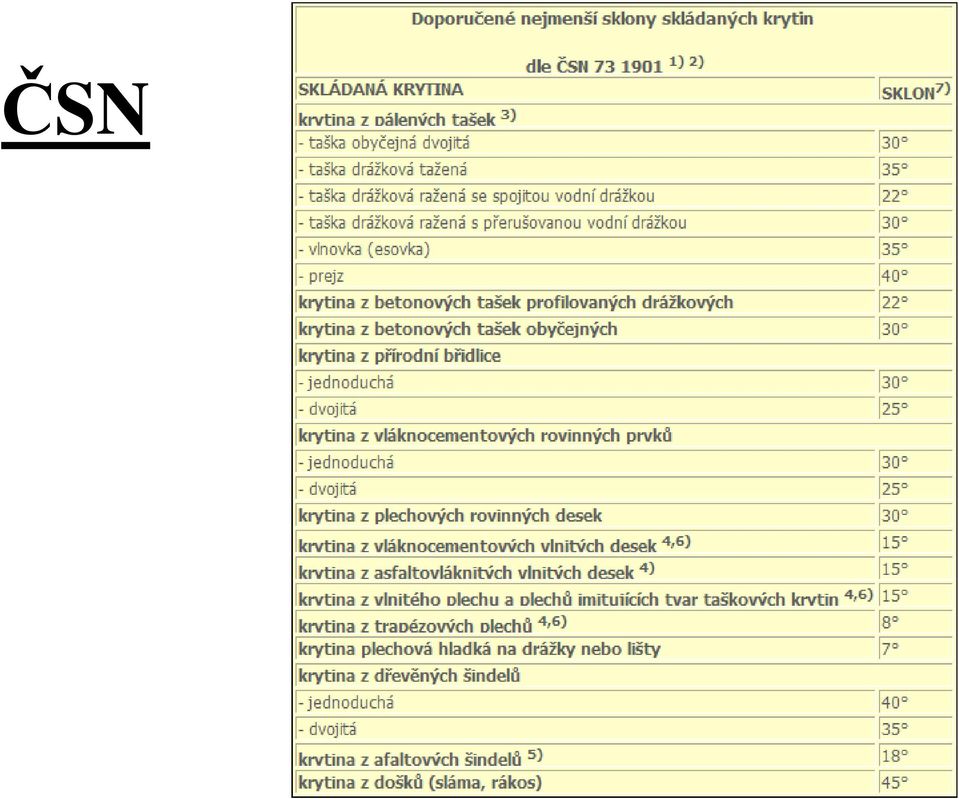

6 ČSN

7

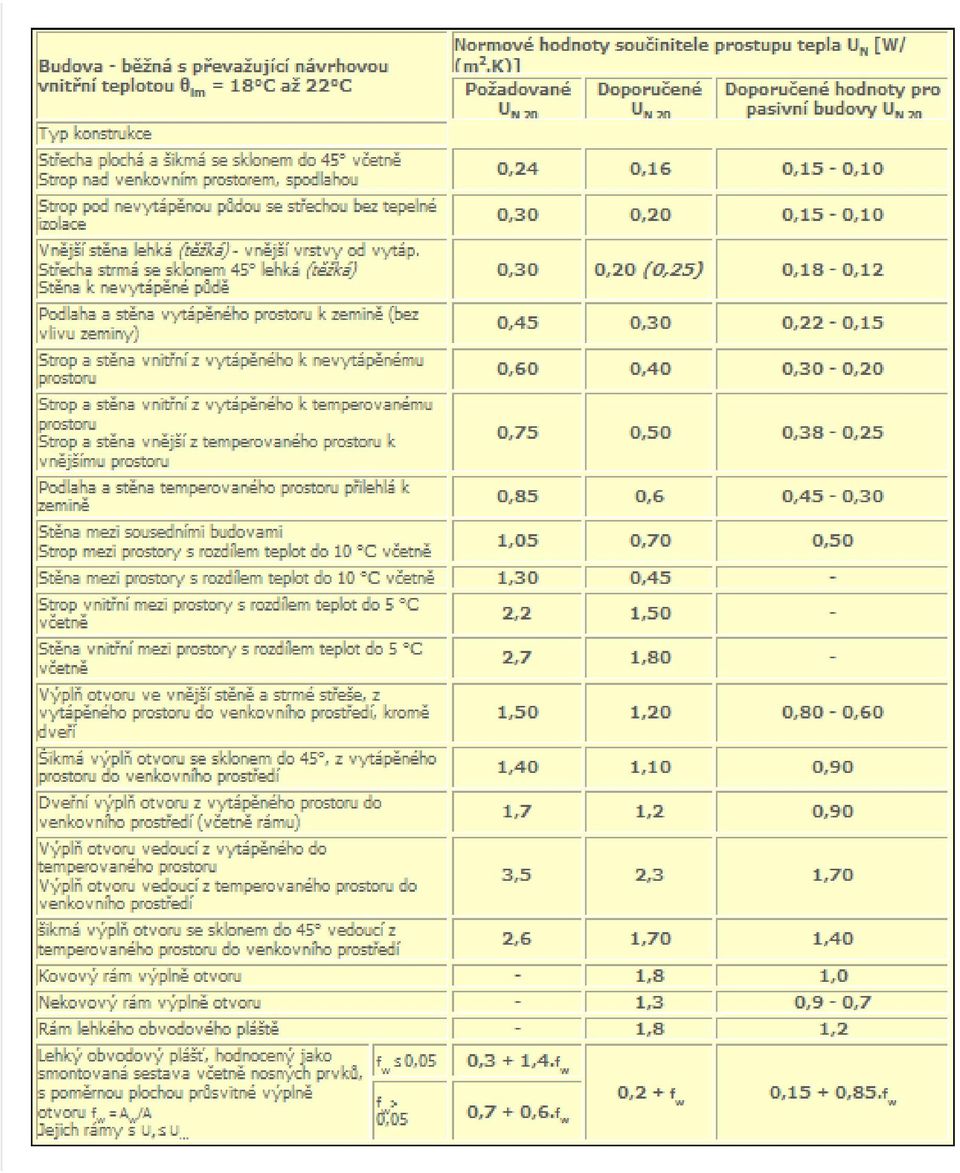

8

9 Střešní vrstvy: Drenážní vrstva: umožňující snadný odtok přebytečné vody nad hlavní či pojistnou hydroizolační vrstvou Expanzní vrstva: tenká vzduchová vrstva nebo materiál s velkou pórovitostí - umožňuje vyrovnávání rozdílů tlaků vodní páry mezi daným místem ve skladbě střešního pláště a vnějším prostředím Pouze mikroventilace - nikoliv o větrání střechy - obvykle i funkce dilatační vrstvy. Filtrační vrstva: zachycuje vyplavované jemné částečky z některých materiálů střešního pláště vodou nebo částečky jiným způsobem vnášené do skladby střešního pláště - chrání drenážní systém před zanesením. Hydroakumulační vrstva: zachycuje část srážkové vody - může být potřebná pro růst rostlin v souvrství vegetačních střech Hydroizolační vrstva: dominantní hydroizolační funkce chránící nejen vnitřní prostor, ale i ostatní vrstvy střešního pláště před atmosférickou, provozní nebo technologickou vodou podle funkce, konstrukce nebo polohy ve střeše - hlavní, pojistná, provizorní nebo povlaková hydroizolační vrstva.

10 Střešní vrstvy: Ochranná vrstva: chrání hydroizolační vrstvu ( i jiné vrstvy střešního pláště před nepříznivými vlivy vnějšího prostředí - zejména proti mechanickému poškození či UV záření ) Parotěsná vrstva: zamezuje pronikání vodní páry z vnitřního prostředí do vrstev střešního pláště - do tepelné izolace Podkladní vrstva: vhodný podklad (zpravidla pevný a rovný) pro následnou vrstvu nebo vrstvy střešního pláště Provozní vrstva: Zpravidla z více vrstev při vnějším povrchu střešního pláště - umožňuje provozní využití střechy např. o střechy pochůzné, pojízdné, vegetační, případně jejich kombinaci Separační vrstva: odděluje dvě vrstvy střešního pláště - z výrobních, provozních, chemických nebo jiných důvodů Signalizační systém: systém technických opatření umožňující zjistit poruchu hydroizolačního systému lokalizovat místo poruchy Dilatační spára: konstrukční úprava - umožňuje roztažnost nebo smrštitelnost vrstev střešního pláště (bez jejich porušení ) --- v monolitických vrstvách - jejich četnost (velikost dilatačních celků) pak závisí na tepelném zatížení vrstvy.

11 Tepelně izolační vrstva: zajišťuje požadovanou teplotní pohodu vnitřního prostředí zabraňuje nežádoucím tepelným ztrátám v zimním období a tepelným ziskům v letním období Vegetační vrstva: vrstva určená pro růst rostlin, keřů nebo stromů Spádová vrstva: vytváří potřebný sklon následných vrstev - zpravidla tepelně izolačních a hydroizolačních Spojovací vrstva: spojuje dvě sousední vrstvy střešního pláště Střešní vrstvy: Stabilizační vrstva: zajišťuje svou hmotností stabilitu vrstev střešního pláště před účinkem sání větru, případně jinými podobnými účinky Krytina: chrání nejen vnitřní prostor, ale i ostatní vrstvy střešního pláště nacházející se pod krytinou před povětrnostními vlivy (déšť, sníh, kroupy, vítr atd.) krytina může, ale nemusí být vodotěsná.

12 Mapa sněhových oblastí

13 Základní funkce a požadavky STŘECHY - ŠIKMÉ Střecha = konstrukce nad posledním podlažím stavebního objektu Skládá se z nosné střešní konstrukce ze střešního pláště Nosná střešní konstrukce = část střechy, přenášející zatížení od střešního pláště, vody, sněhu, větru, provozu apod. do ostatních nosných částí objektů a může plnit i funkci nosné vrstvy střešního pláště Střešní plášť = část střechy bez nosné střešní konstrukce, chránící objekt před vnějšími vlivy a zabezpečující požadovaný stav vnitřního prostředí.

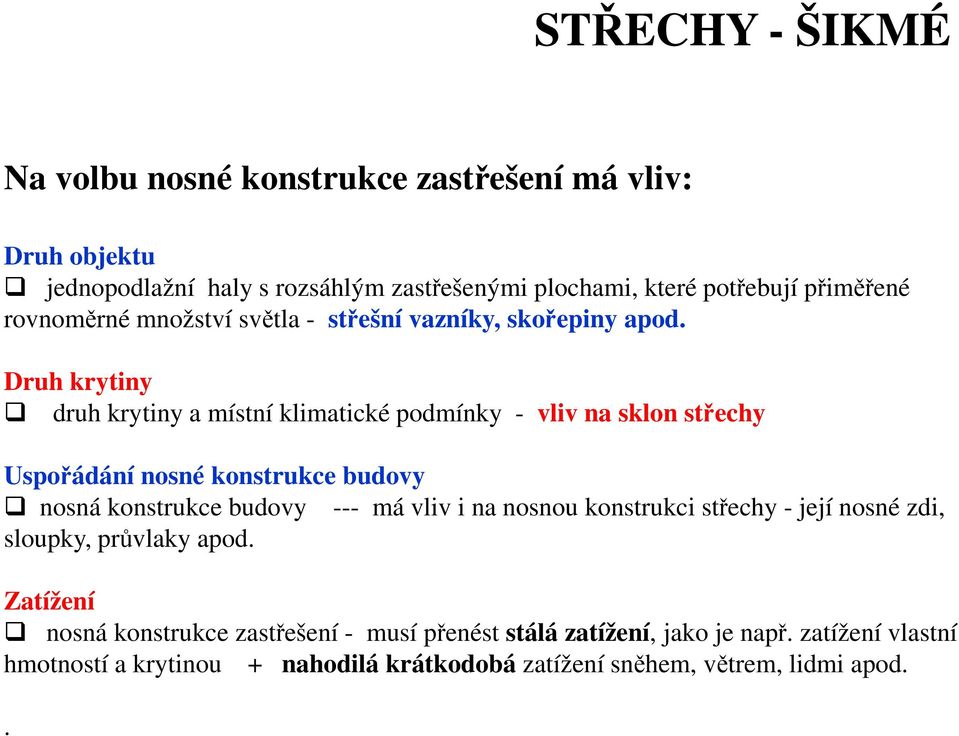

14 STŘECHY - ŠIKMÉ Na volbu nosné konstrukce zastřešení má vliv: Druh objektu jednopodlažní haly s rozsáhlým zastřešenými plochami, které potřebují přiměřené rovnoměrné množství světla - střešní vazníky, skořepiny apod. Druh krytiny druh krytiny a místní klimatické podmínky - vliv na sklon střechy Uspořádání nosné konstrukce budovy nosná konstrukce budovy --- má vliv i na nosnou konstrukci střechy - její nosné zdi, sloupky, průvlaky apod. Zatížení nosná konstrukce zastřešení - musí přenést stálá zatížení, jako je např. zatížení vlastní hmotností a krytinou + nahodilá krátkodobá zatížení sněhem, větrem, lidmi apod..

15 STŘECHY - ŠIKMÉ Požární předpisy V normách - stanoveny pro jednotlivé objekty stupně bezpečnosti proti ohni Odolnost konstrukce je vyjádřená dobou v minutách, po kterou konstrukce vzdoruje ohni - v této době nesmí konstrukce ztratit nosnost a stabilitu U staveb, u nichž je nebezpečí výbuchu, a u kotelen jsou předepsány střechy, které co nejméně brání tlakové vlně výbuchu. Navrhují se tedy lehké střechy dřevěné nebo ocelové konstrukce. Architektonické požadavky Střešní konstrukce jsou význačným a někdy hlavním článkem architektonického výrazu celého objektu, např. u sportovních hal, tribun, průmyslových jednopodlažních hal apod

16 Druhy střech STŘECHY - ŠIKMÉ Rozdělení střešních konstrukcí Podle sklonu a tvaru střechy definuje tyto typy: 1. plochá střecha - střecha se sklonem krytiny v rozměrech šikmá střecha - střecha se sklonem krytiny v rozmezí strmá střecha - střecha se sklonem krytiny větší než 45 ŠIKMÁ STRMÁ PLOCHÁ

17 STŘECHY - ŠIKMÉ zalomená střecha - střecha, jejichž plocha (mezi hřebenem a okapem, popř. úžlabím) je vytvořena více rovinnými plochami různých sklonů zakřivená střecha - střecha, vytvořená zakřivenými plochami pochůzná střecha - plochá střecha, která je určena k trvalému využívání provozem (např. pro účely rekreační, tělovýchovné, parkovací, přistávací apod.) nepochůzná střecha - střecha, která není určena k provozu (přístup na ni z důvodu oprav nebo kontroly je možný buď bez úprav nebo s úpravami, která zamezí poškození krytiny)

18 STŘECHY - ŠIKMÉ Třídění nosných střešních konstrukcí Podle rozponu (osové vzdálenosti podpor) lze rozdělit nosné střešní konstrukce na: malorozponové (cca do m) středněrozponové (od m) velkorozponové (více jak 36 m)

19 malorozponové (cca do m STŘECHY - ŠIKMÉ středněrozponové (od m), velkorozponové (více jak 36 m).

20 STŘECHY - ŠIKMÉ Podle konstrukčního systému a materiálu nosné střešní konstrukce rozlišujeme tyto druhy zastřešení: krovy s krokvemi (dřevěné, kovové, betonové) převážně malé rozpony vazníkové a rámové soustavy (dřevěné, betonové, kovové) - zpravidla středněrozponové konstrukce, používané především pro jednopodlažní průmyslové haly skořepinové a lomenicové konstrukce (betonové, dřevěné, kovové, keramické) - na střední rozpony prostorové příhradové a prutové konstrukce (kovové) - na střední a velké rozpony visuté lanové střešní konstrukce - na střední a velké rozpony pneumatické střešní konstrukce - zpravidla na střední rozpony prostorové střešní konstrukce z plastických hmot
