IDEA Connection Release Září 2014 Nová a vylepšená funkcionalita

Transkript

1 Release Září 2014 Nová a vylepšená funkcionalita

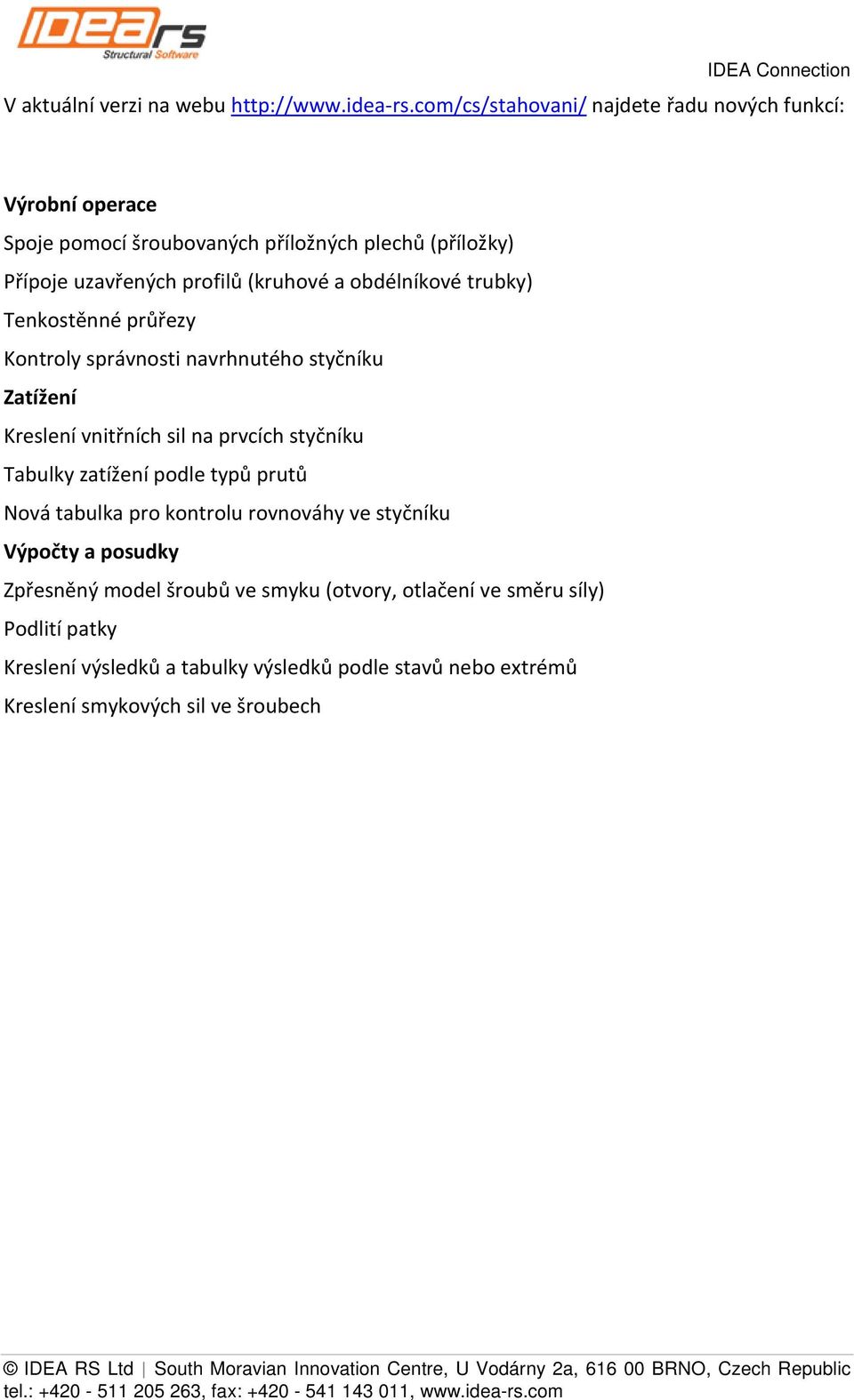

2 V aktuální verzi na webu najdete řadu nových funkcí: Výrobní operace Spoje pomocí šroubovaných příložných plechů (příložky) Přípoje uzavřených profilů (kruhové a obdélníkové trubky) Tenkostěnné průřezy Kontroly správnosti navrhnutého styčníku Zatížení Kreslení vnitřních sil na prvcích styčníku Tabulky zatížení podle typů prutů Nová tabulka pro kontrolu rovnováhy ve styčníku Výpočty a posudky Zpřesněný model šroubů ve smyku (otvory, otlačení ve směru síly) Podlití patky Kreslení výsledků a tabulky výsledků podle stavů nebo extrémů Kreslení smykových sil ve šroubech

3 Nové výrobní operace Spoje pomocí šroubovaných příložných plechů (příložky) Šroubované nebo svařované příložky pro napojení pásnic nebo stěn prvků. Lze použít i pro složité šroubované styčníkové plechy.

4 Přípoje uzavřených profilů kruhové i obdélníkové Šroubovaný nebo svařovaný přípoj uzavřeného profilu na nový styčníkový plech, na jakýkoliv již existující plech nebo na pásnici kteréhokoliv prutu.

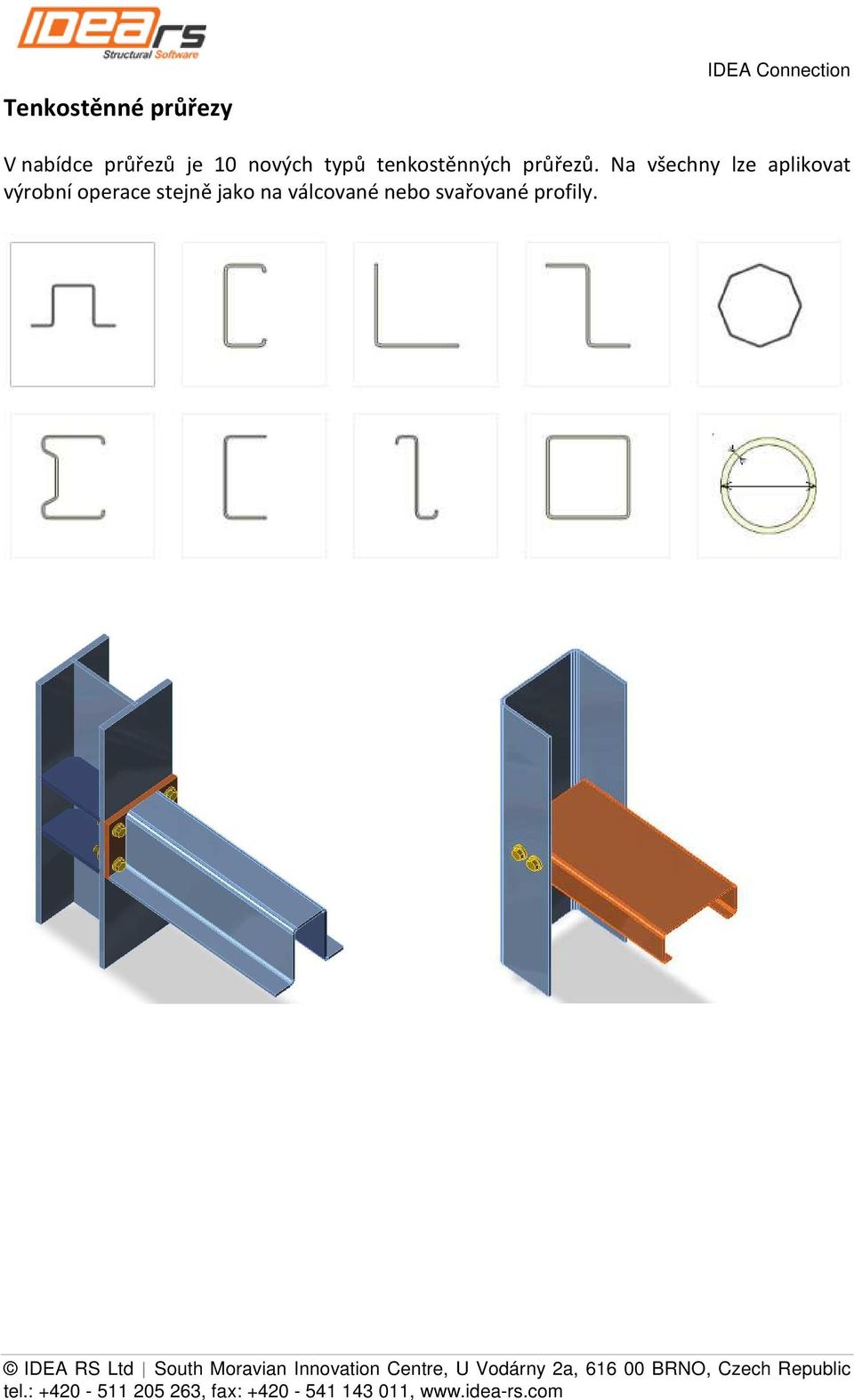

5 Tenkostěnné průřezy V nabídce průřezů je 10 nových typů tenkostěnných průřezů. Na všechny lze aplikovat výrobní operace stejně jako na válcované nebo svařované profily.

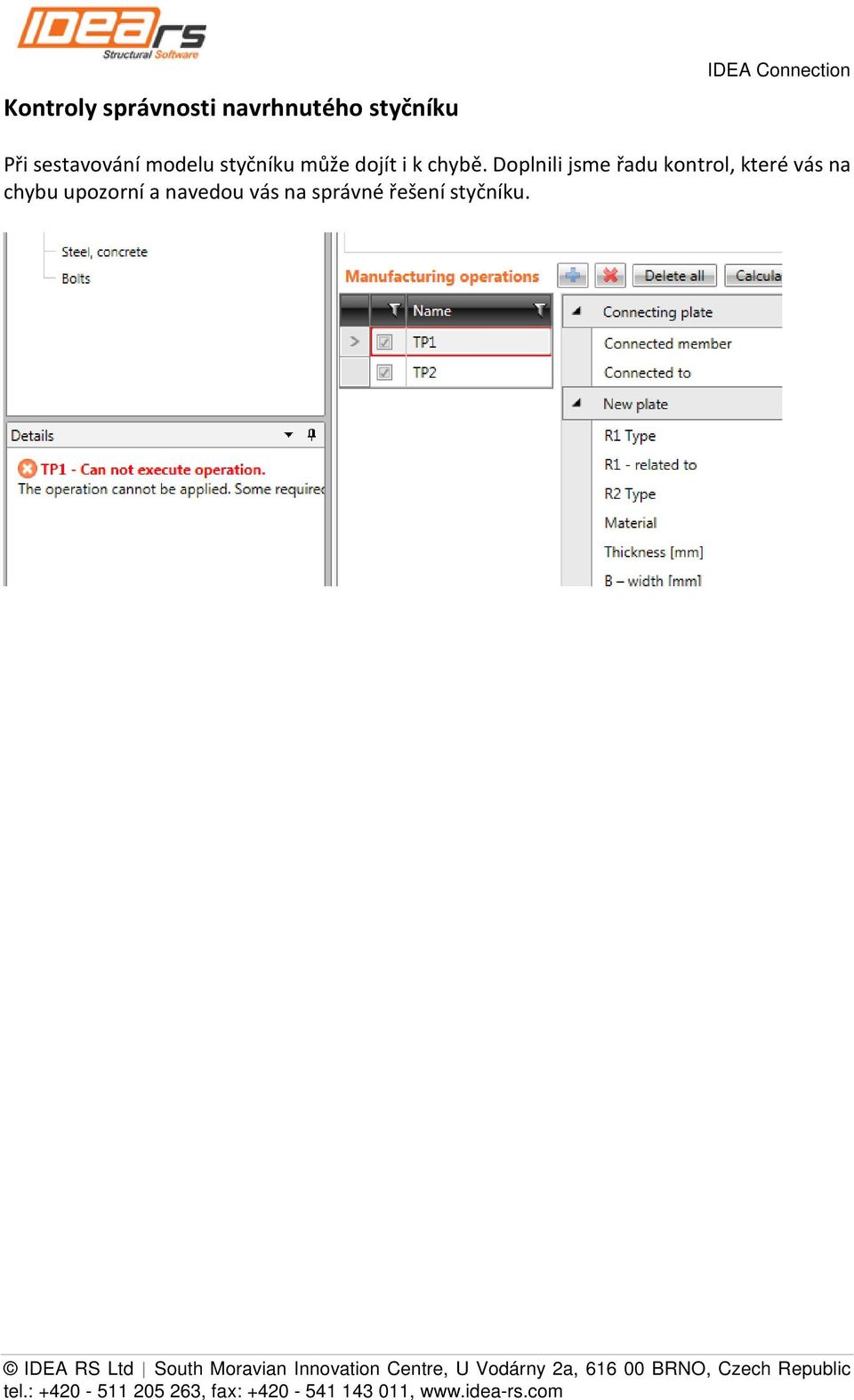

6 Kontroly správnosti navrhnutého styčníku Při sestavování modelu styčníku může dojít i k chybě. Doplnili jsme řadu kontrol, které vás na chybu upozorní a navedou vás na správné řešení styčníku.

7 Zatížení Kreslení vnitřních sil na prvcích styčníku Správné zadání zatížení je důležité pro úspěšný návrh styčníku. Styčník je zatížen koncovými vnitřními silami jednotlivých připojených prutů. Vylepšili jsme jejich kreslení a popisy. Zadání zatížení je nyní mnohem snadnější. Nová tabulka pro kontrolu rovnováhy ve styčníku Styčník je v prutové konstrukci v rovnováze. Tedy i zatížení CBFEM modelu styčníku musí být v rovnováze. Do sekce zadání zatížení jsme přidali novou tabulku, která ukazuje výslednice aplikovaného zatížení. Zadání vybalancovaného zatížení už není problém.

8 Výpočty a posudky Zpřesněný model šroubů ve smyku (otvory, otlačení ve směru síly) Vylepšili jsme model chování šroubů ve smyku. Do plechů se vkládají skutečné otvory, takže se plně respektuje oslabení průřezů. Navíc jsme implementovali nový způsob přenosu síly ze šroubu na plech. Nyní se plech otlačuje skutečně jen na straně otvoru, která je v kontaktu se šroubem. Následující obrázek ukazuje rozvoj plastických zón na horní příložné desce, která je tažená a na dolní desce, která je tlačená. Podlití patky Na základě četných požadavků od uživatelů jsme implementovali vliv podlití patní desky při kotvení sloupu. Na obrázku je patka hraněného sloupu s podlitím.

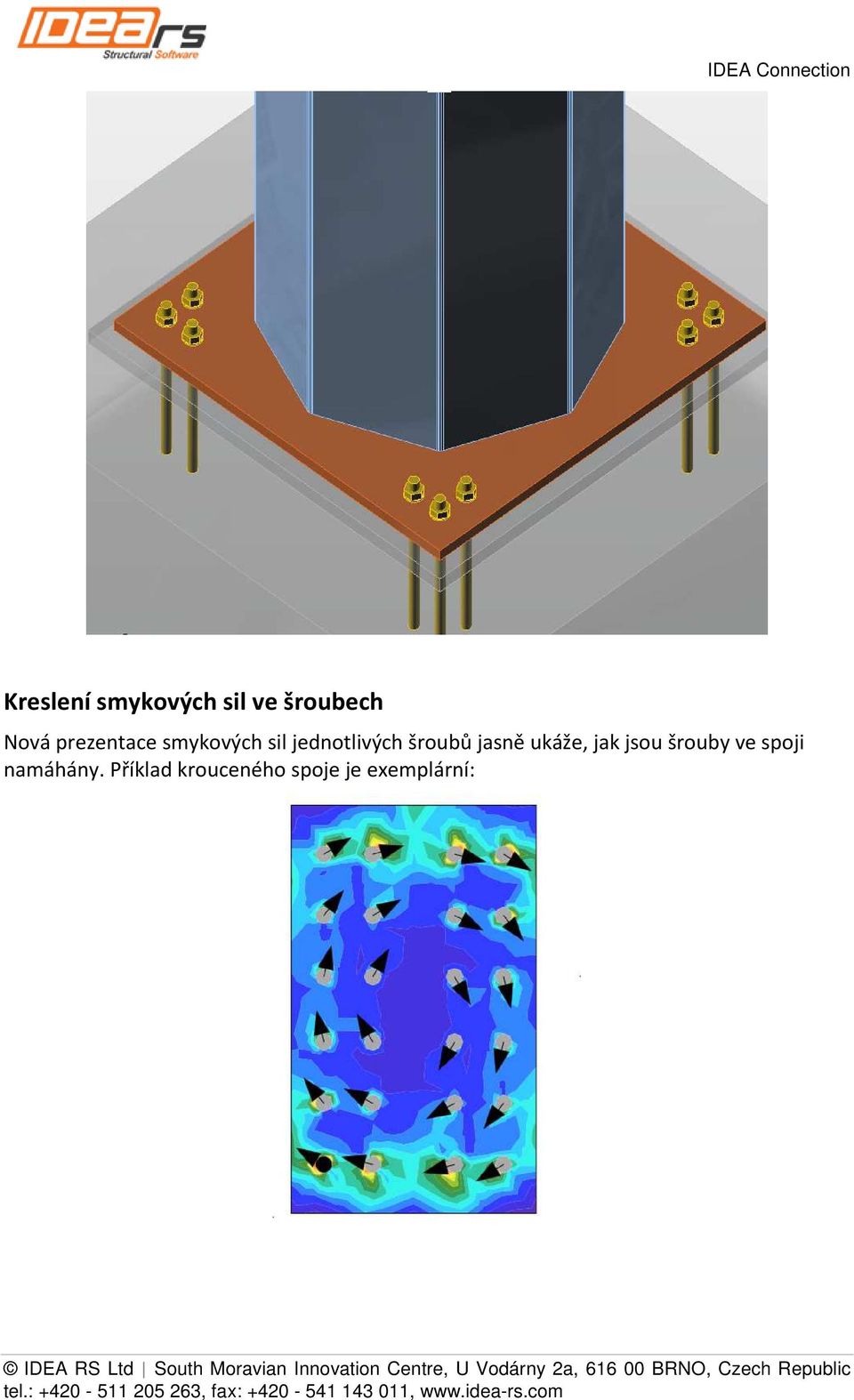

9 Kreslení smykových sil ve šroubech Nová prezentace smykových sil jednotlivých šroubů jasně ukáže, jak jsou šrouby ve spoji namáhány. Příklad krouceného spoje je exemplární:
