Uponor Infra Fintherm a.s. Produktový katalog předizolovaného potrubí a příslušenství

Transkript

1 Uponor Infra Fintherm a.s. Produktový katalog předizolovaného potrubí a příslušenství

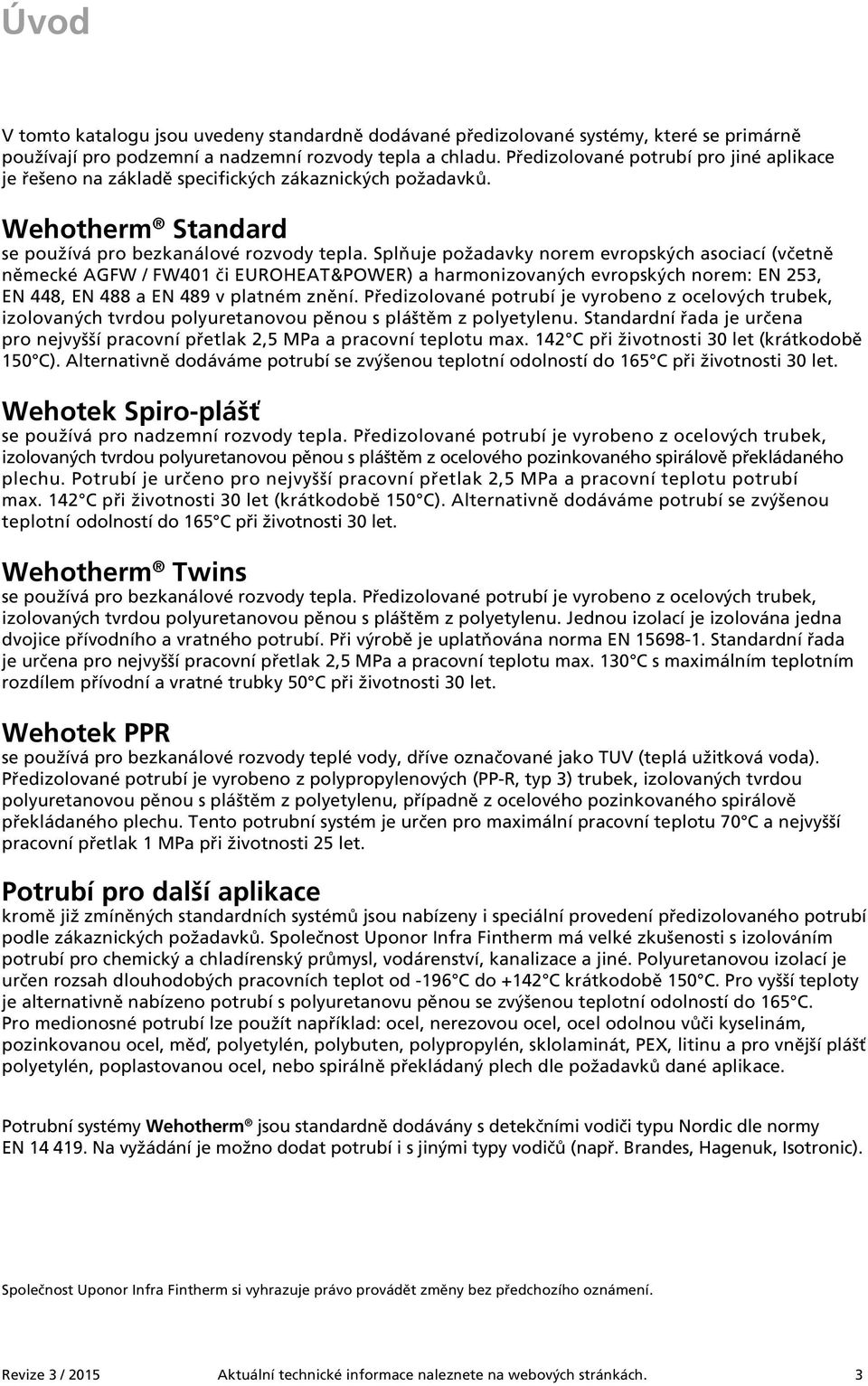

2 Úvod V tomto katalogu jsou uvedeny standardně dodávané předizolované systémy, které se primárně používají pro podzemní a nadzemní rozvody tepla a chladu. Předizolované potrubí pro jiné aplikace je řešeno na základě specifických zákaznických požadavků. Wehotherm Standard se používá pro bezkanálové rozvody tepla. Splňuje požadavky norem evropských asociací (včetně německé AGFW / FW401 či EUROHEAT&POWER) a harmonizovaných evropských norem: EN 253, EN 448, EN 488 a EN 489 v platném znění. Předizolované potrubí je vyrobeno z ocelových trubek, izolovaných tvrdou polyuretanovou pěnou s pláštěm z polyetylenu. Standardní řada je určena pro nejvyšší pracovní přetlak 2,5 MPa a pracovní teplotu max. 142 C při životnosti 30 let (krátkodobě 150 C). Alternativně dodáváme potrubí se zvýšenou teplotní odolností do 165 C při životnosti 30 let. Wehotek Spiro-plášť se používá pro nadzemní rozvody tepla. Předizolované potrubí je vyrobeno z ocelových trubek, izolovaných tvrdou polyuretanovou pěnou s pláštěm z ocelového pozinkovaného spirálově překládaného plechu. Potrubí je určeno pro nejvyšší pracovní přetlak 2,5 MPa a pracovní teplotu potrubí max. 142 C při životnosti 30 let (krátkodobě 150 C). Alternativně dodáváme potrubí se zvýšenou teplotní odolností do 165 C při životnosti 30 let. Wehotherm Twins se používá pro bezkanálové rozvody tepla. Předizolované potrubí je vyrobeno z ocelových trubek, izolovaných tvrdou polyuretanovou pěnou s pláštěm z polyetylenu. Jednou izolací je izolována jedna dvojice přívodního a vratného potrubí. Při výrobě je uplatňována norma EN Standardní řada je určena pro nejvyšší pracovní přetlak 2,5 MPa a pracovní teplotu max. 130 C s maximálním teplotním rozdílem přívodní a vratné trubky 50 C při životnosti 30 let. Wehotek PPR se používá pro bezkanálové rozvody teplé vody, dříve označované jako TUV (teplá užitková voda). Předizolované potrubí je vyrobeno z polypropylenových (PP-R, typ 3) trubek, izolovaných tvrdou polyuretanovou pěnou s pláštěm z polyetylenu, případně z ocelového pozinkovaného spirálově překládaného plechu. Tento potrubní systém je určen pro maximální pracovní teplotu 70 C a nejvyšší pracovní přetlak 1 MPa při životnosti 25 let. Potrubí pro další aplikace kromě již zmíněných standardních systémů jsou nabízeny i speciální provedení předizolovaného potrubí podle zákaznických požadavků. Společnost Uponor Infra Fintherm má velké zkušenosti s izolováním potrubí pro chemický a chladírenský průmysl, vodárenství, kanalizace a jiné. Polyuretanovou izolací je určen rozsah dlouhodobých pracovních teplot od -196 C do +142 C krátkodobě 150 C. Pro vyšší teploty je alternativně nabízeno potrubí s polyuretanovu pěnou se zvýšenou teplotní odolností do 165 C. Pro medionosné potrubí lze použít například: ocel, nerezovou ocel, ocel odolnou vůči kyselinám, pozinkovanou ocel, měď, polyetylén, polybuten, polypropylén, sklolaminát, PEX, litinu a pro vnější plášť polyetylén, poplastovanou ocel, nebo spirálně překládaný plech dle požadavků dané aplikace. Potrubní systémy Wehotherm jsou standardně dodávány s detekčními vodiči typu Nordic dle normy EN Na vyžádání je možno dodat potrubí i s jinými typy vodičů (např. Brandes, Hagenuk, Isotronic). Společnost Uponor Infra Fintherm si vyhrazuje právo provádět změny bez předchozího oznámení. Revize 3 / 2015 Aktuální technické informace naleznete na webových stránkách. 3

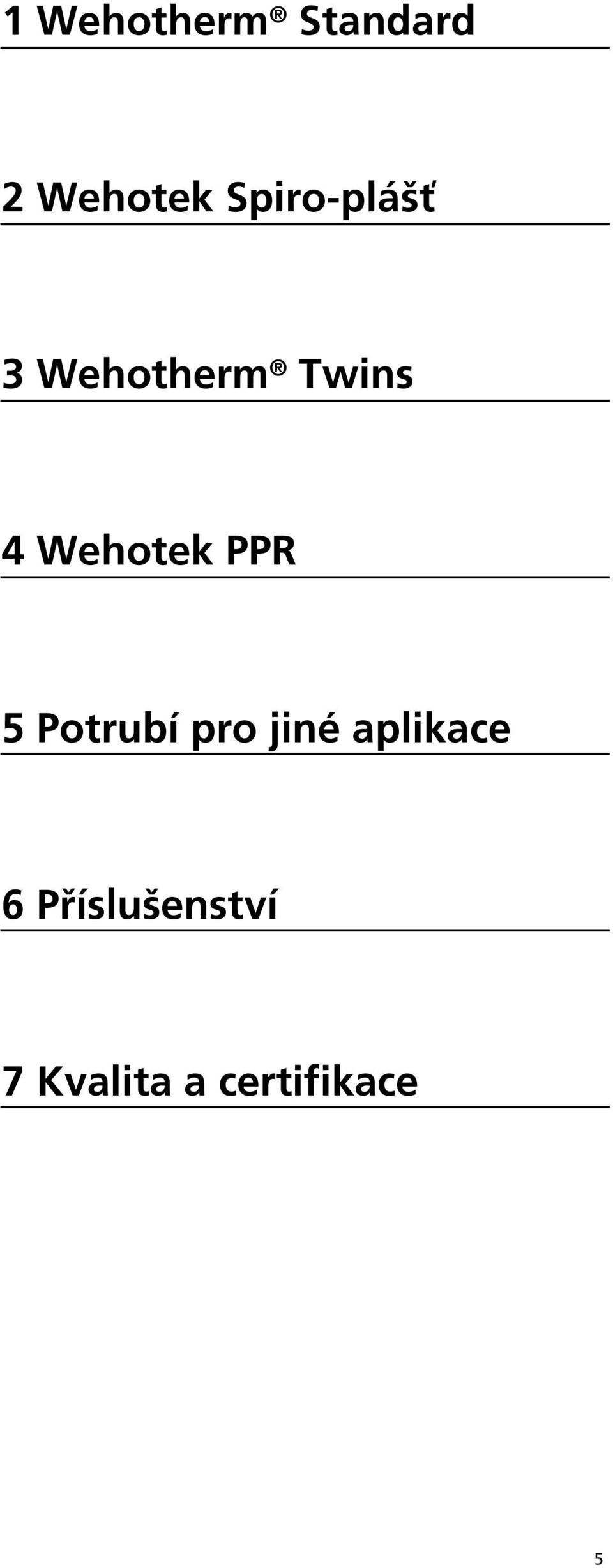

3 1 Wehotherm Standard 2 Wehotek Spiro-plášť 3 Wehotherm Twins 4 Wehotek PPR 5 Potrubí pro jiné aplikace 6 Příslušenství 7 Kvalita a certifikace 5

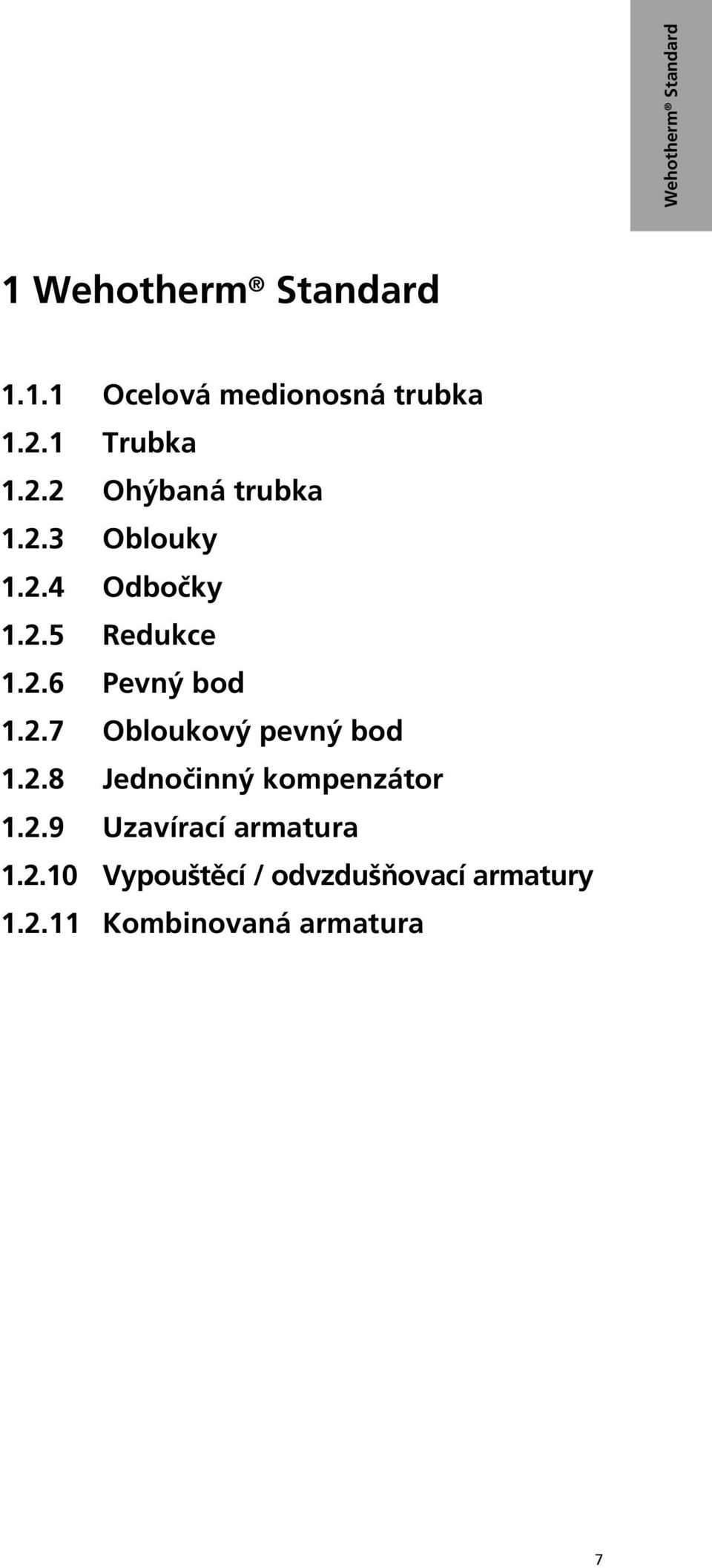

4 Wehotherm Standard 1 Wehotherm Standard Ocelová medionosná trubka Trubka Ohýbaná trubka Oblouky Odbočky Redukce Pevný bod Obloukový pevný bod Jednočinný kompenzátor Uzavírací armatura Vypouštěcí / odvzdušňovací armatury Kombinovaná armatura 7

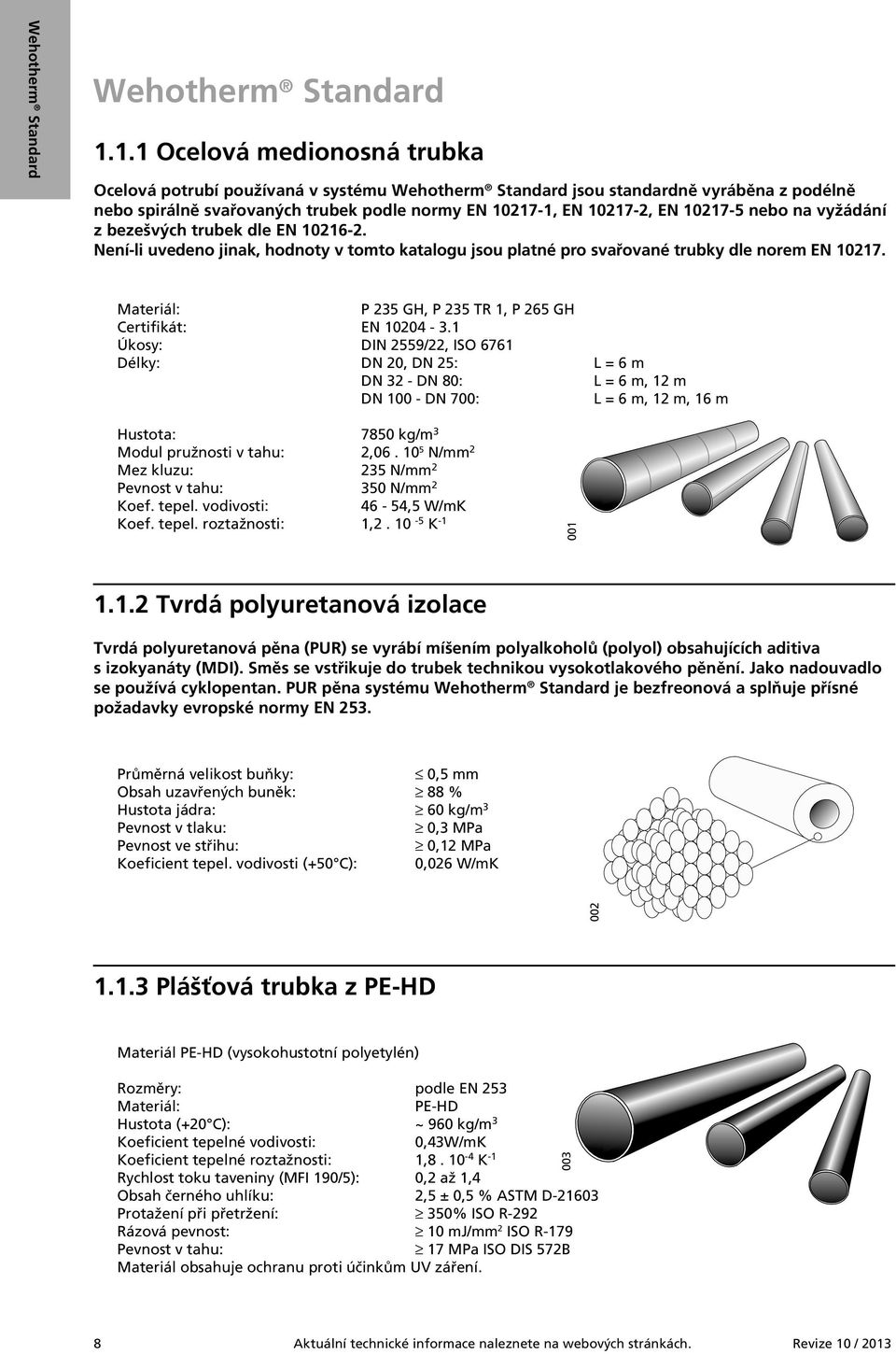

5 Wehotherm Standard Wehotherm Standard Ocelová medionosná trubka Ocelová potrubí používaná v systému Wehotherm Standard jsou standardně vyráběna z podélně nebo spirálně svařovaných trubek podle normy EN , EN , EN nebo na vyžádání z bezešvých trubek dle EN Není-li uvedeno jinak, hodnoty v tomto katalogu jsou platné pro svařované trubky dle norem EN Materiál: P 235 GH, P 235 TR 1, P 265 GH Certifikát: EN Úkosy: DIN 2559/22, ISO 6761 Délky: DN 20, DN 25: = 6 m DN 32 - DN 80: = 6 m, 12 m DN DN 700: = 6 m, 12 m, 16 m Hustota: 7850 kg/m 3 Modul pružnosti v tahu: 2, N/mm 2 Mez kluzu: 235 N/mm 2 Pevnost v tahu: 350 N/mm 2 Koef. tepel. vodivosti: 46-54,5 W/mK Koef. tepel. roztažnosti: 1, K Tvrdá polyuretanová izolace Tvrdá polyuretanová pěna (PUR) se vyrábí míšením polyalkoholů (polyol) obsahujících aditiva s izokyanáty (MDI). Směs se vstřikuje do trubek technikou vysokotlakového pěnění. Jako nadouvadlo se používá cyklopentan. PUR pěna systému Wehotherm Standard je bezfreonová a splňuje přísné požadavky evropské normy EN 253. Průměrná velikost buňky: 0,5 mm Obsah uzavřených buněk: 88 % Hustota jádra: 60 kg/m 3 Pevnost v tlaku: 0,3 MPa Pevnost ve střihu: 0,12 MPa Koeficient tepel. vodivosti (+50 C): 0,026 W/mK Plášťová trubka z PE-HD Materiál PE-HD (vysokohustotní polyetylén) Rozměry: podle EN 253 Materiál: PE-HD Hustota (+20 C): ~ 960 kg/m 3 Koeficient tepelné vodivosti: 0,43W/mK Koeficient tepelné roztažnosti: 1, K -1 Rychlost toku taveniny (MFI 190/5): 0,2 až 1,4 Obsah černého uhlíku: 2,5 ± 0,5 % ASTM D Protažení při přetržení: 350% ISO R-292 Rázová pevnost: 10 mj/mm 2 ISO R-179 Pevnost v tahu: 17 MPa ISO DIS 572B Materiál obsahuje ochranu proti účinkům UV záření Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

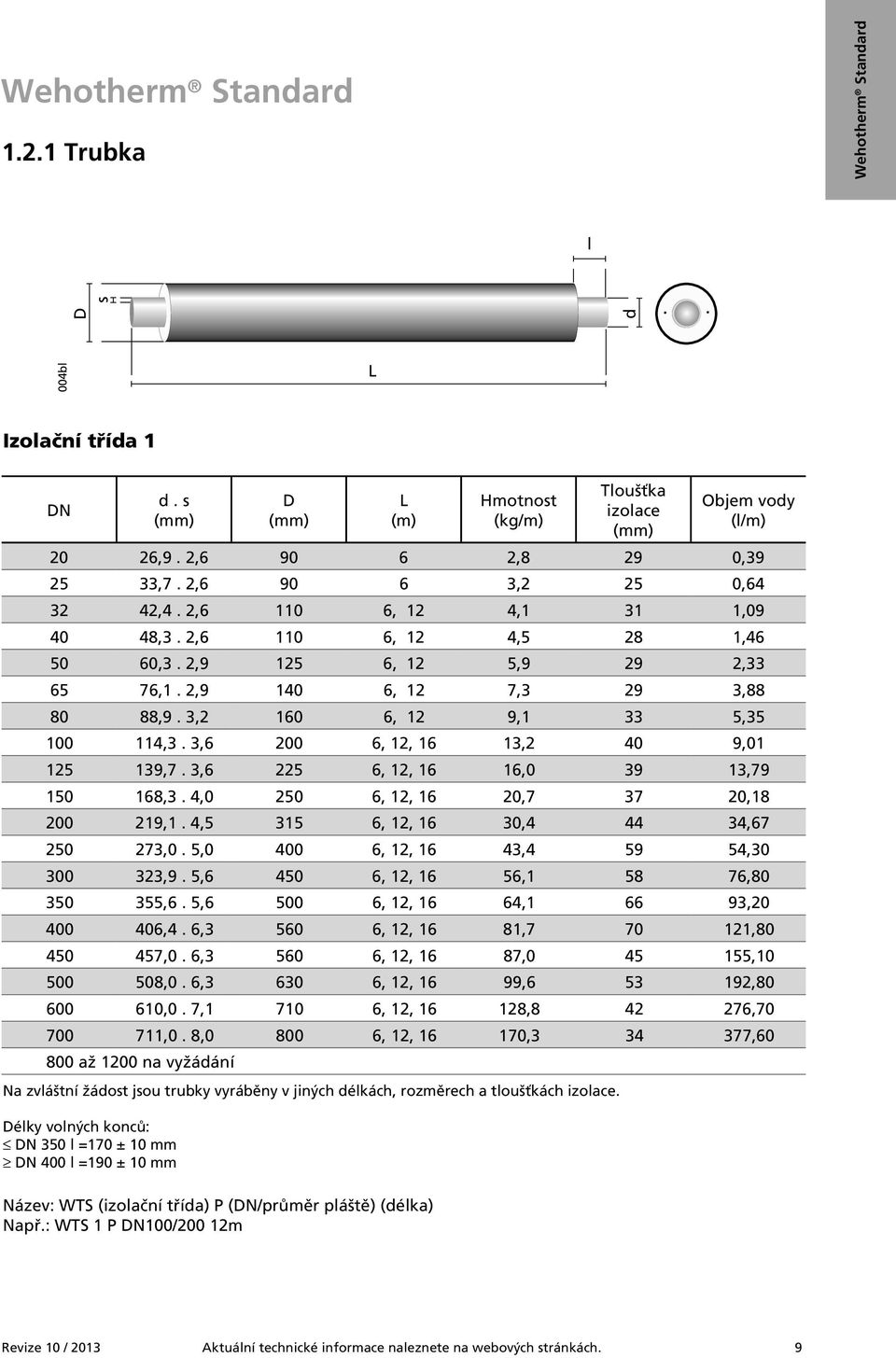

6 Wehotherm Standard Trubka Wehotherm Standard l 004a 004bl D d s Izolační třída 1 DN d. s Na zvláštní žádost jsou trubky vyráběny v jiných délkách, rozměrech a tloušťkách izolace. Délky volných konců: DN 350 l =170 ± 10 mm DN 400 l =190 ± 10 mm D (m) Hmotnost (kg/m) Tloušťka izolace Objem vody (l/m) 20 26,9. 2, ,8 29 0, ,7. 2, ,2 25 0, ,4. 2, , 12 4,1 31 1, ,3. 2, , 12 4,5 28 1, ,3. 2, , 12 5,9 29 2, ,1. 2, , 12 7,3 29 3, ,9. 3, , 12 9,1 33 5, ,3. 3, , 12, 16 13,2 40 9, ,7. 3, , 12, 16 16, , ,3. 4, , 12, 16 20, , ,1. 4, , 12, 16 30, , ,0. 5, , 12, 16 43, , ,9. 5, , 12, 16 56, , ,6. 5, , 12, 16 64, , ,4. 6, , 12, 16 81, , ,0. 6, , 12, 16 87, , ,0. 6, , 12, 16 99, , ,0. 7, , 12, , , ,0. 8, , 12, , , až 1200 na vyžádání Název: WTS (izolační třída) P (DN/průměr pláště) (délka) Např.: WTS 1 P DN100/200 12m Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 9

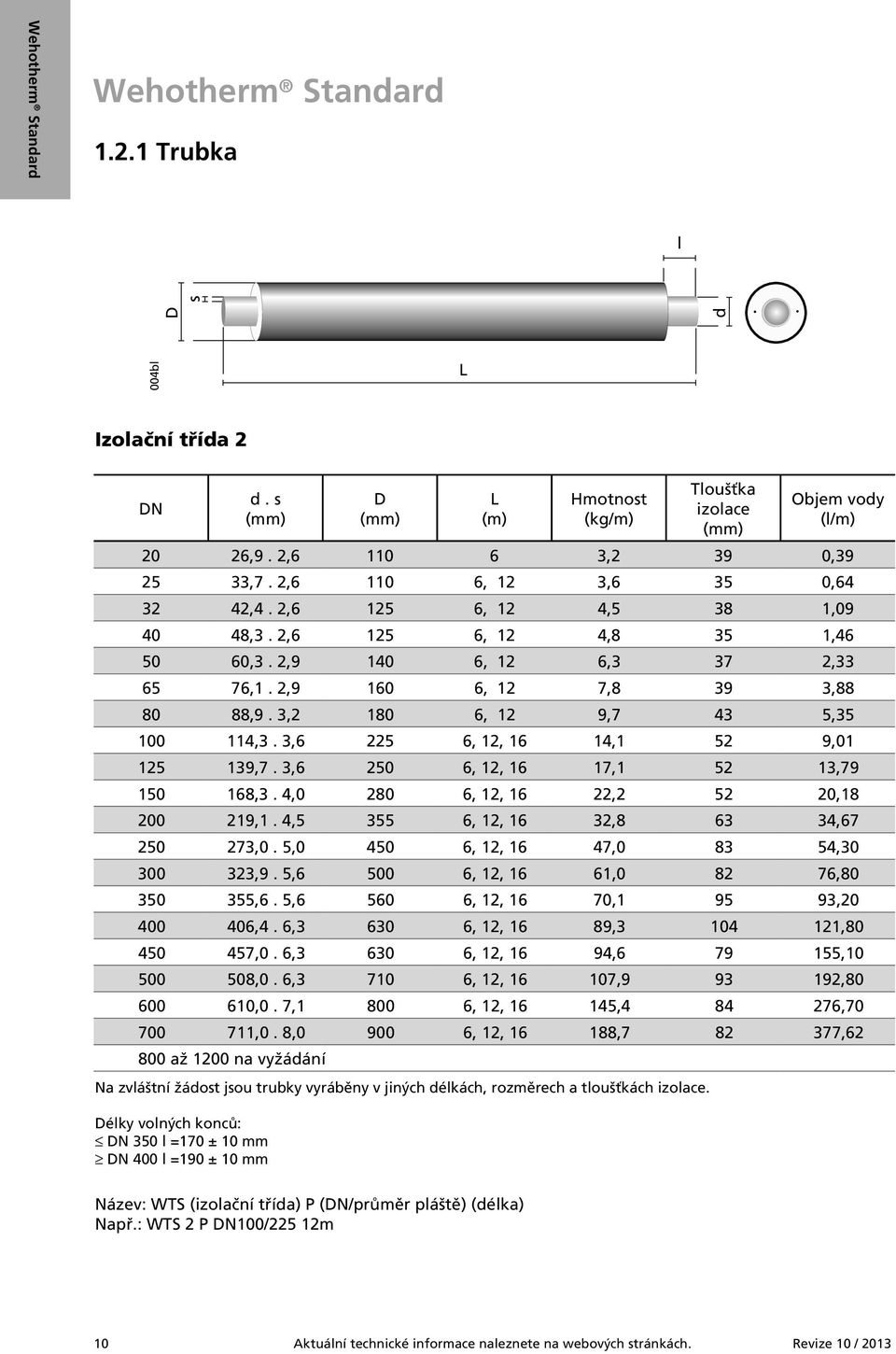

7 Wehotherm Standard Wehotherm Standard Trubka l 004a 004bl D d s Izolační třída 2 DN d. s Na zvláštní žádost jsou trubky vyráběny v jiných délkách, rozměrech a tloušťkách izolace. Délky volných konců: DN 350 l =170 ± 10 mm DN 400 l =190 ± 10 mm D (m) Hmotnost (kg/m) Tloušťka izolace Objem vody (l/m) 20 26,9. 2, ,2 39 0, ,7. 2, , 12 3,6 35 0, ,4. 2, , 12 4,5 38 1, ,3. 2, , 12 4,8 35 1, ,3. 2, , 12 6,3 37 2, ,1. 2, , 12 7,8 39 3, ,9. 3, , 12 9,7 43 5, ,3. 3, , 12, 16 14,1 52 9, ,7. 3, , 12, 16 17, , ,3. 4, , 12, 16 22, , ,1. 4, , 12, 16 32, , ,0. 5, , 12, 16 47, , ,9. 5, , 12, 16 61, , ,6. 5, , 12, 16 70, , ,4. 6, , 12, 16 89, , ,0. 6, , 12, 16 94, , ,0. 6, , 12, , , ,0. 7, , 12, , , ,0. 8, , 12, , , až 1200 na vyžádání Název: WTS (izolační třída) P (DN/průměr pláště) (délka) Např.: WTS 2 P DN100/225 12m 10 Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

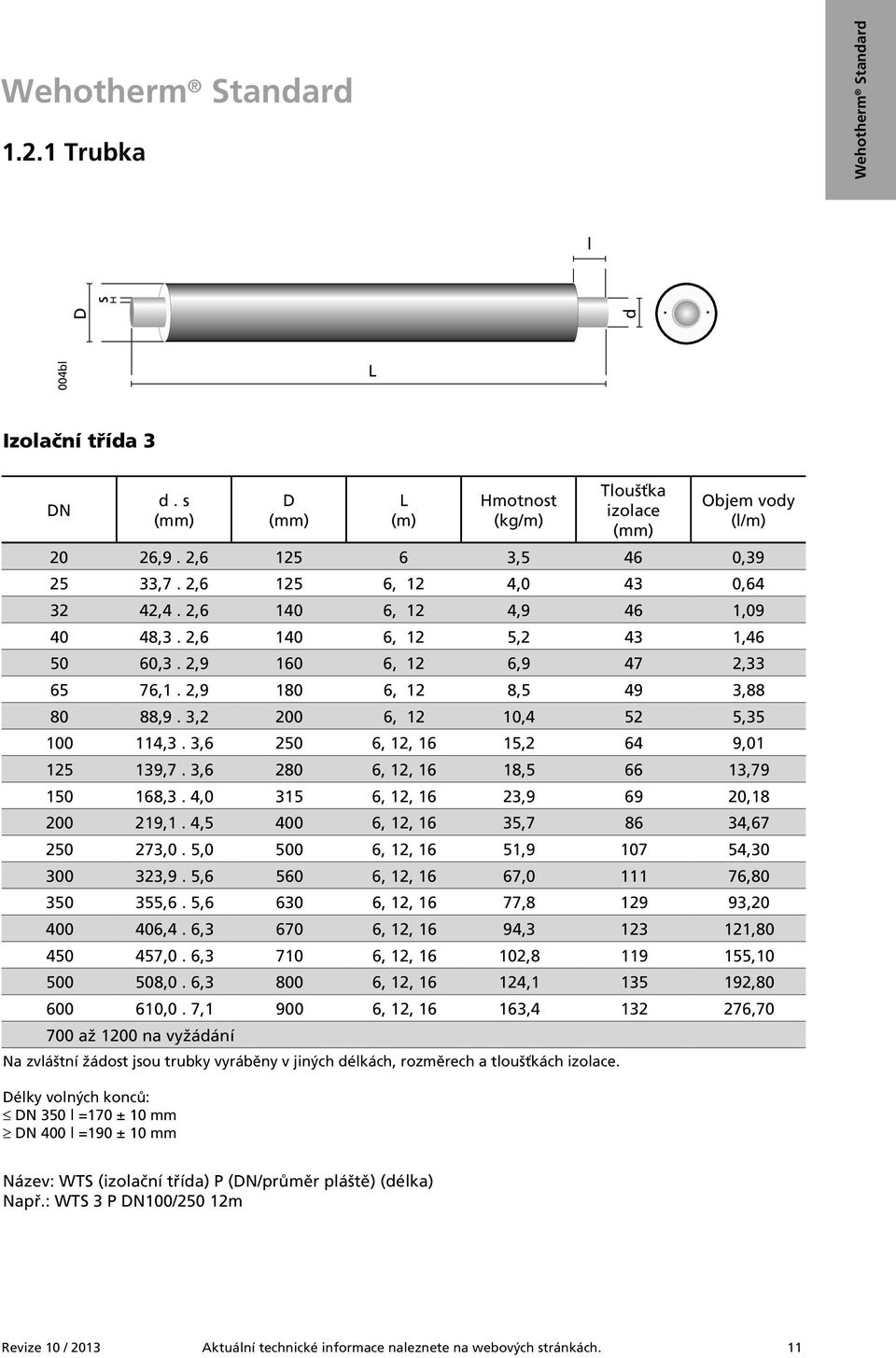

8 Wehotherm Standard Trubka Wehotherm Standard l 004a 004bl D d s Izolační třída 3 DN d. s 20 26,9. 2, ,5 46 0, ,7. 2, , 12 4,0 43 0, ,4. 2, , 12 4,9 46 1, ,3. 2, , 12 5,2 43 1, ,3. 2, , 12 6,9 47 2, ,1. 2, , 12 8,5 49 3, ,9. 3, , 12 10,4 52 5, ,3. 3, , 12, 16 15,2 64 9, ,7. 3, , 12, 16 18, , ,3. 4, , 12, 16 23, , ,1. 4, , 12, 16 35, , ,0. 5, , 12, 16 51, , ,9. 5, , 12, 16 67, , ,6. 5, , 12, 16 77, , ,4. 6, , 12, 16 94, , ,0. 6, , 12, , , ,0. 6, , 12, , , ,0. 7, , 12, , , až 1200 na vyžádání Na zvláštní žádost jsou trubky vyráběny v jiných délkách, rozměrech a tloušťkách izolace. Délky volných konců: DN 350 l =170 ± 10 mm DN 400 l =190 ± 10 mm D (m) Hmotnost (kg/m) Tloušťka izolace Objem vody (l/m) Název: WTS (izolační třída) P (DN/průměr pláště) (délka) Např.: WTS 3 P DN100/250 12m Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 11

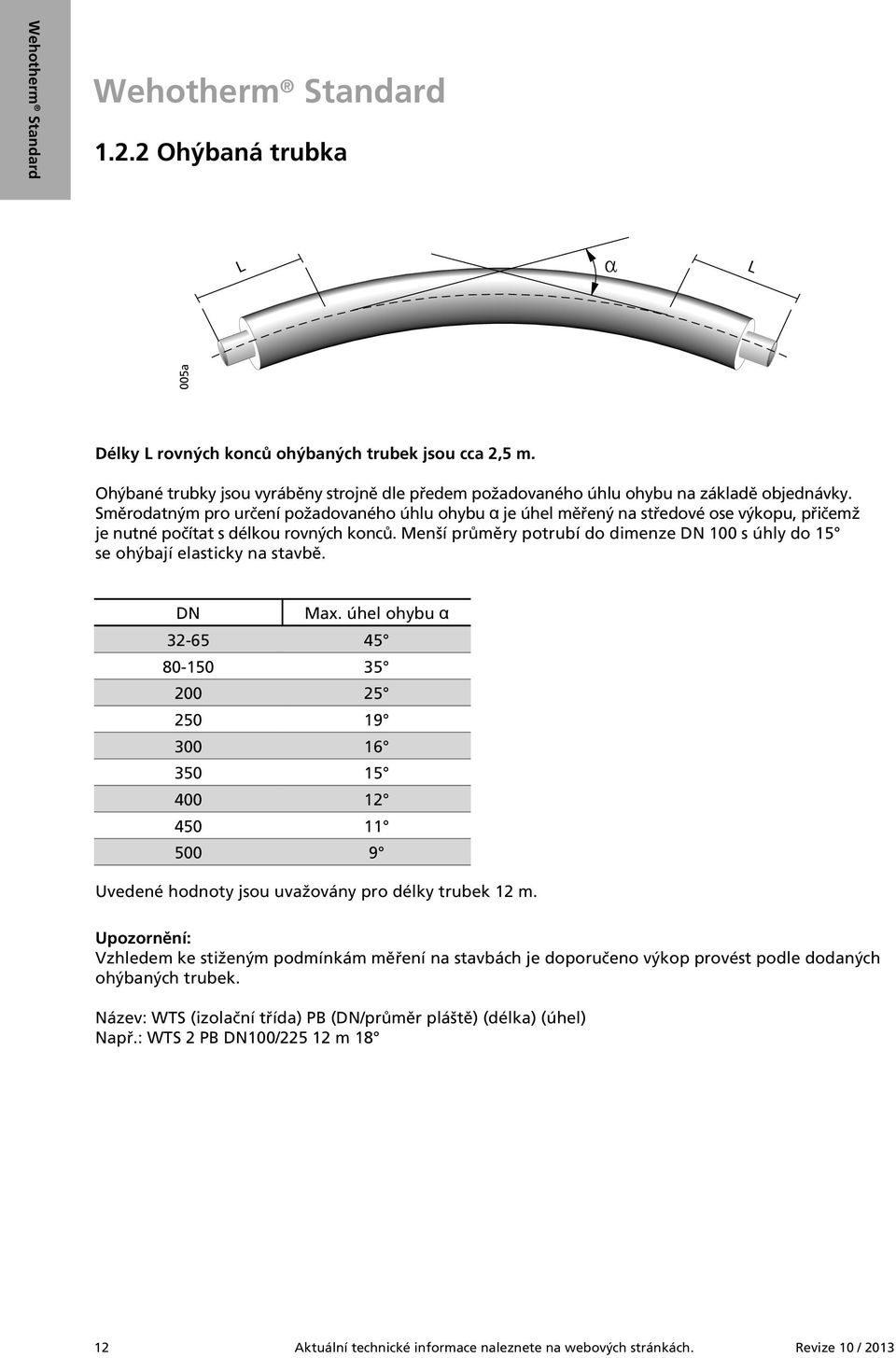

9 Wehotherm Standard Wehotherm Standard Ohýbaná trubka 005a Délky rovných konců ohýbaných trubek jsou cca 2,5 m. Ohýbané trubky jsou vyráběny strojně dle předem požadovaného úhlu ohybu na základě objednávky. Směrodatným pro určení požadovaného úhlu ohybu α je úhel měřený na středové ose výkopu, přičemž je nutné počítat s délkou rovných konců. Menší průměry potrubí do dimenze DN 100 s úhly do 15 se ohýbají elasticky na stavbě. DN Max. úhel ohybu α Uvedené hodnoty jsou uvažovány pro délky trubek 12 m. Upozornění: Vzhledem ke stiženým podmínkám měření na stavbách je doporučeno výkop provést podle dodaných ohýbaných trubek. Název: WTS (izolační třída) PB (DN/průměr pláště) (délka) (úhel) Např.: WTS 2 PB DN100/ m Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

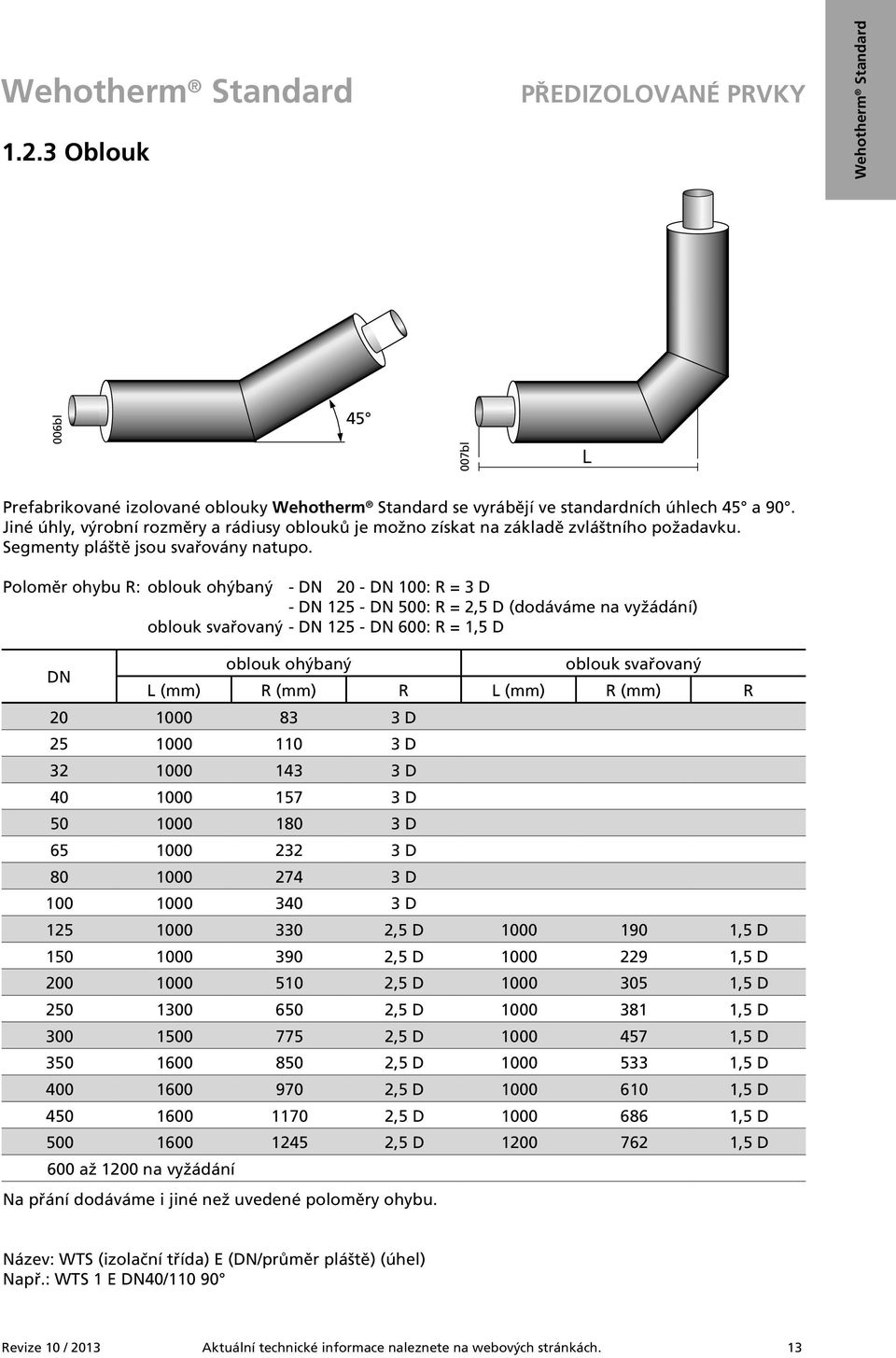

10 Wehotherm Standard Oblouk PŘEDIZOOVANÉ PRVKY Wehotherm Standard 006bl bl Prefabrikované izolované oblouky Wehotherm Standard se vyrábějí ve standardních úhlech 45 a 90. Jiné úhly, výrobní rozměry a rádiusy oblouků je možno získat na základě zvláštního požadavku. Segmenty pláště jsou svařovány natupo. Poloměr ohybu R: oblouk ohýbaný - DN 20 - DN 100: R = 3 D - DN DN 500: R = 2,5 D (dodáváme na vyžádání) oblouk svařovaný - DN DN 600: R = 1,5 D DN oblouk ohýbaný oblouk svařovaný R R R R D D D D D D D D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D ,5 D 600 až 1200 na vyžádání Na přání dodáváme i jiné než uvedené poloměry ohybu. Název: WTS (izolační třída) E (DN/průměr pláště) (úhel) Např.: WTS 1 E DN40/ Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 13

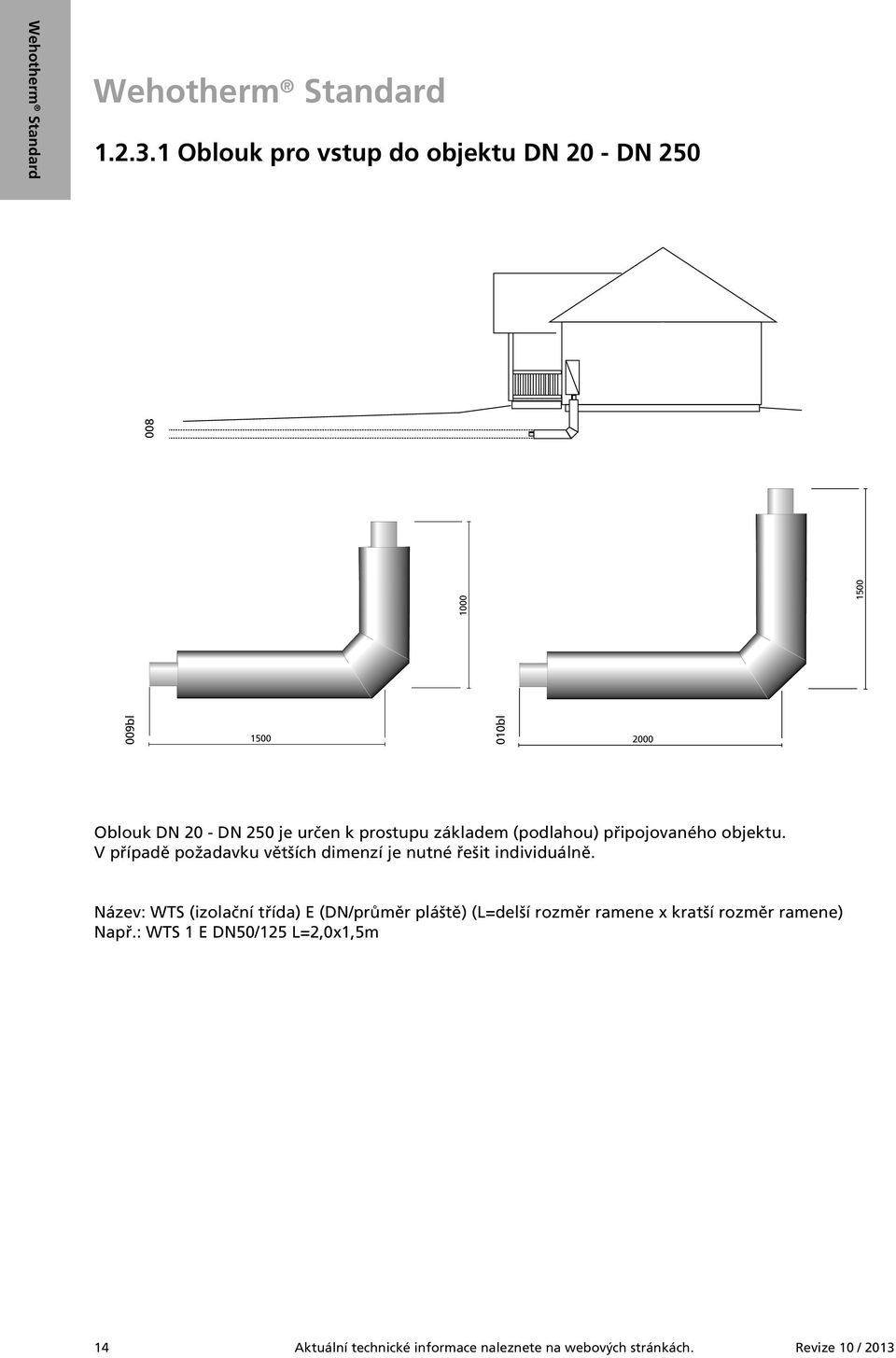

11 Wehotherm Standard Wehotherm Standard Oblouk pro vstup do objektu DN 20 - DN wts bl bl 2000 Oblouk DN 20 - DN 250 je určen k prostupu základem (podlahou) připojovaného objektu. V případě požadavku větších dimenzí je nutné řešit individuálně. Název: WTS (izolační třída) E (DN/průměr pláště) (=delší rozměr ramene x kratší rozměr ramene) Např.: WTS 1 E DN50/125 =2,0x1,5m 14 Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

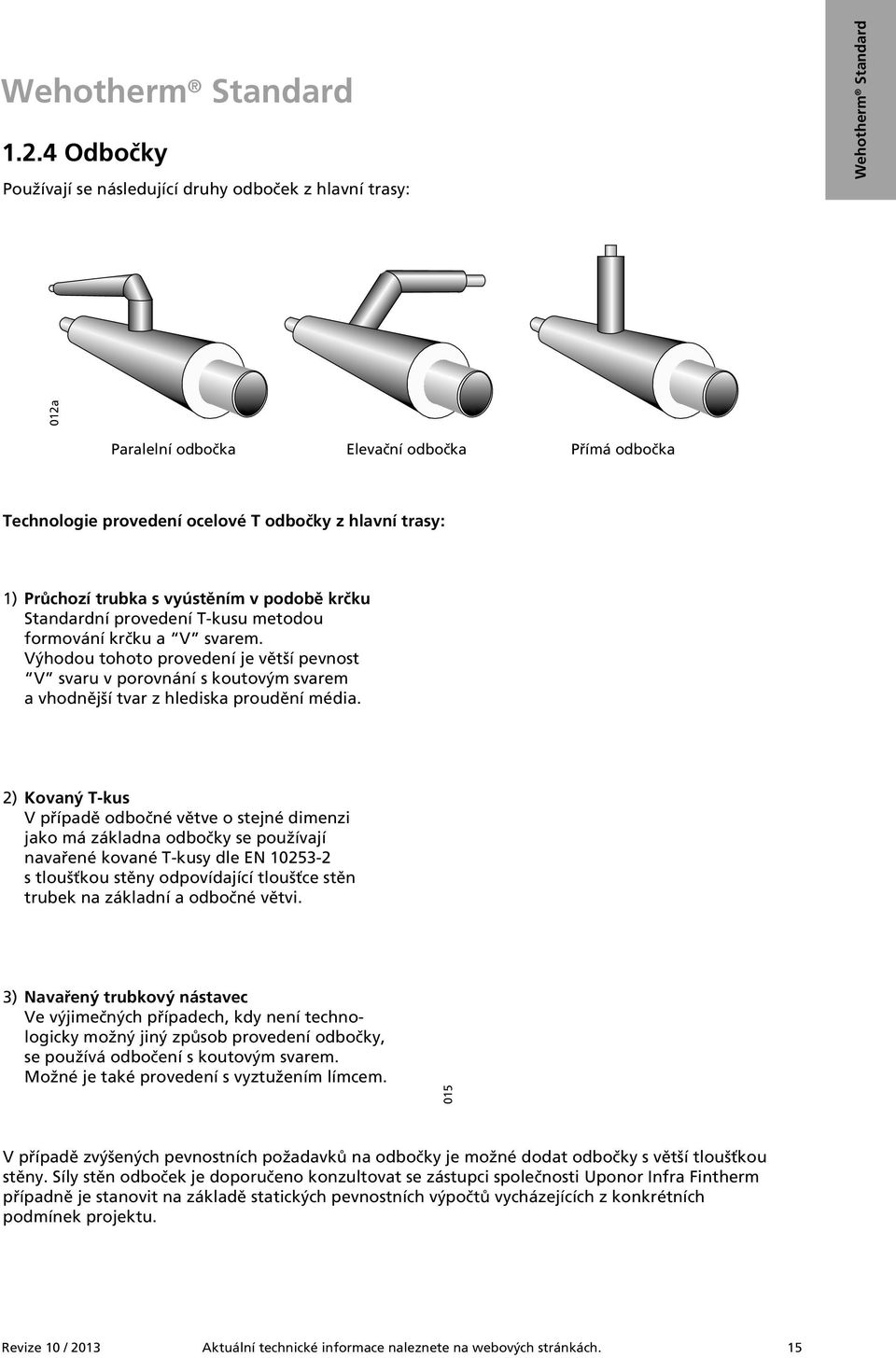

12 Wehotherm Standard Odbočky Používají se následující druhy odboček z hlavní trasy: 012a Wehotherm Standard Paralelní odbočka Elevační odbočka Přímá odbočka Technologie provedení ocelové T odbočky z hlavní trasy: 1) Průchozí trubka s vyústěním v podobě krčku Standardní provedení T-kusu metodou formování krčku a V svarem. Výhodou tohoto provedení je větší pevnost V svaru v porovnání s koutovým svarem a vhodnější tvar z hlediska proudění média. 2) Kovaný T-kus V případě odbočné větve o stejné dimenzi jako má základna odbočky se používají navařené kované T-kusy dle EN s tloušťkou stěny odpovídající tloušťce stěn trubek na základní a odbočné větvi. 3) Navařený trubkový nástavec Ve výjimečných případech, kdy není technologicky možný jiný způsob provedení odbočky, se používá odbočení s koutovým svarem. Možné je také provedení s vyztužením límcem. 015 V případě zvýšených pevnostních požadavků na odbočky je možné dodat odbočky s větší tloušťkou stěny. Síly stěn odboček je doporučeno konzultovat se zástupci společnosti Uponor Infra Fintherm případně je stanovit na základě statických pevnostních výpočtů vycházejících z konkrétních podmínek projektu. Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 15

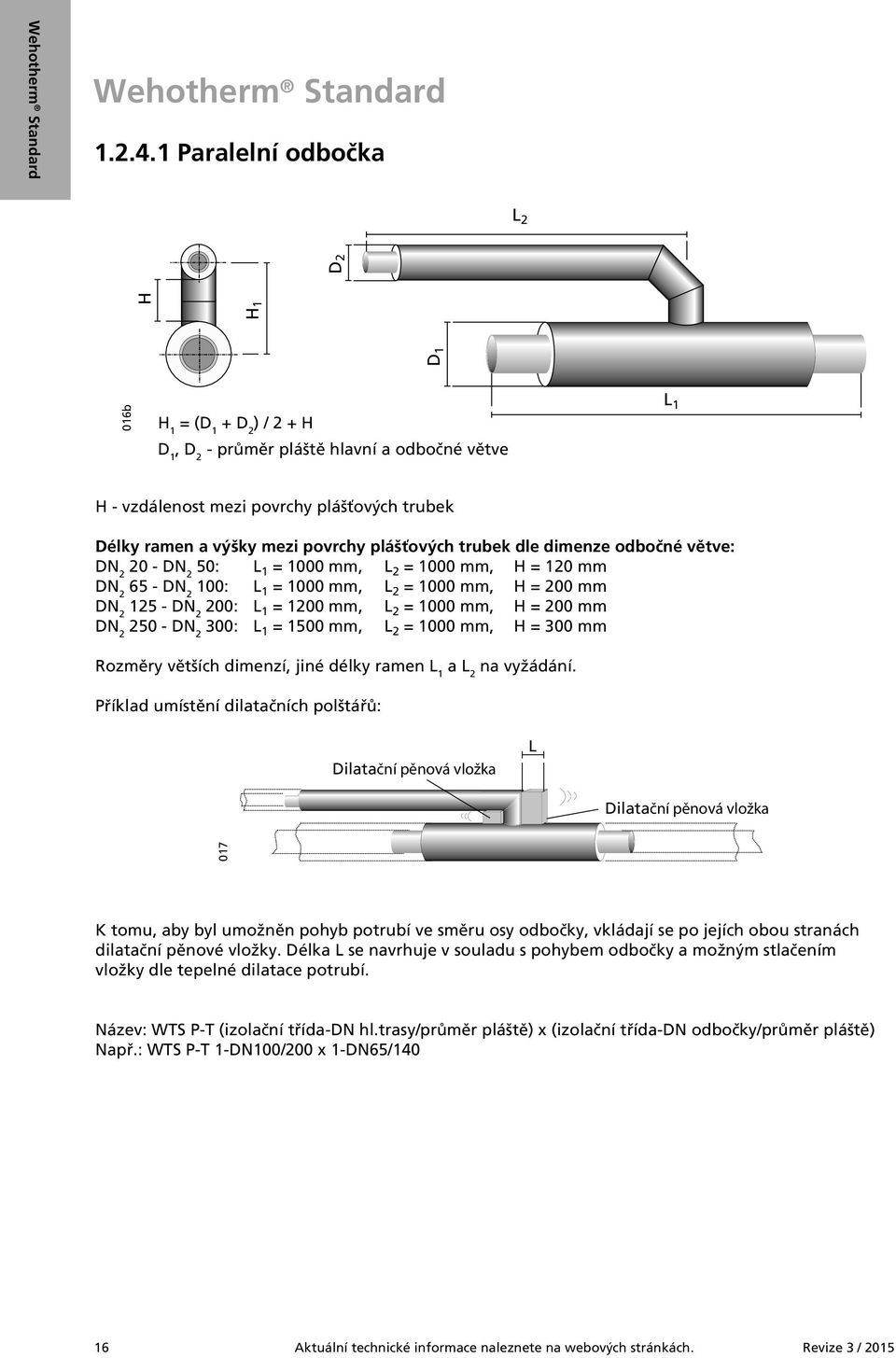

13 Wehotherm Standard Wehotherm Standard Paralelní odbočka 2 D 1 H H 1 016b D 2 H 1 = (D 1 + D 2 ) / 2 + H D 1, D 2 - průměr pláště hlavní a odbočné větve 1 H - vzdálenost mezi povrchy plášťových trubek Délky ramen a výšky mezi povrchy plášťových trubek dle dimenze odbočné větve: DN DN 2 50: 1 = 1000 mm, 2 = 1000 mm, H = 120 mm DN DN 2 100: 1 = 1000 mm, 2 = 1000 mm, H = 200 mm DN DN 2 200: 1 = 1200 mm, 2 = 1000 mm, H = 200 mm DN DN 2 300: 1 = 1500 mm, 2 = 1000 mm, H = 300 mm Rozměry větších dimenzí, jiné délky ramen 1 a 2 na vyžádání. Příklad umístění dilatačních polštářů: Dilatační pěnová vložka wts Dilatační pěnová vložka K tomu, aby byl umožněn pohyb potrubí ve směru osy odbočky, vkládají se po jejích obou stranách dilatační pěnové vložky. Délka se navrhuje v souladu s pohybem odbočky a možným stlačením vložky dle tepelné dilatace potrubí. Název: WTS P-T (izolační třída-dn hl.trasy/průměr pláště) x (izolační třída-dn odbočky/průměr pláště) Např.: WTS P-T 1-DN100/200 x 1-DN65/ Aktuální technické informace naleznete na webových stránkách. Revize 3 / 2015

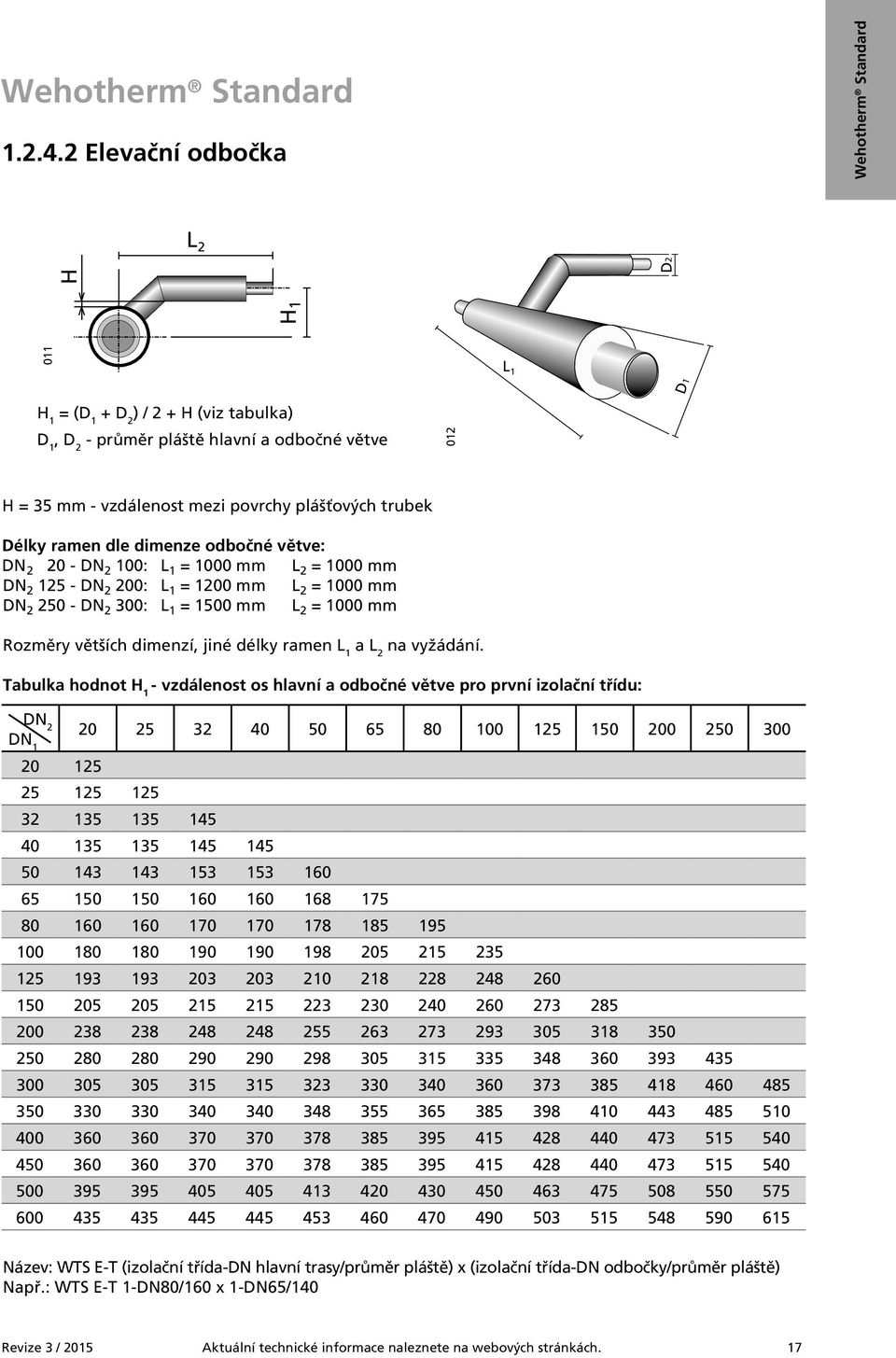

14 Wehotherm Standard Elevační odbočka Wehotherm Standard H 1 H D2 1 D1 H 1 = (D 1 + D 2 ) / 2 + H (viz tabulka) D 1, D 2 - průměr pláště hlavní a odbočné větve 012 H = 35 mm - vzdálenost mezi povrchy plášťových trubek Délky ramen dle dimenze odbočné větve: DN DN 2 100: 1 = 1000 mm 2 = 1000 mm DN DN 2 200: 1 = 1200 mm 2 = 1000 mm DN DN 2 300: 1 = 1500 mm 2 = 1000 mm Rozměry větších dimenzí, jiné délky ramen 1 a 2 na vyžádání. Tabulka hodnot H 1 - vzdálenost os hlavní a odbočné větve pro první izolační třídu: DN 2 DN Název: WTS E-T (izolační třída-dn hlavní trasy/průměr pláště) x (izolační třída-dn odbočky/průměr pláště) Např.: WTS E-T 1-DN80/160 x 1-DN65/140 Revize 3 / 2015 Aktuální technické informace naleznete na webových stránkách. 17

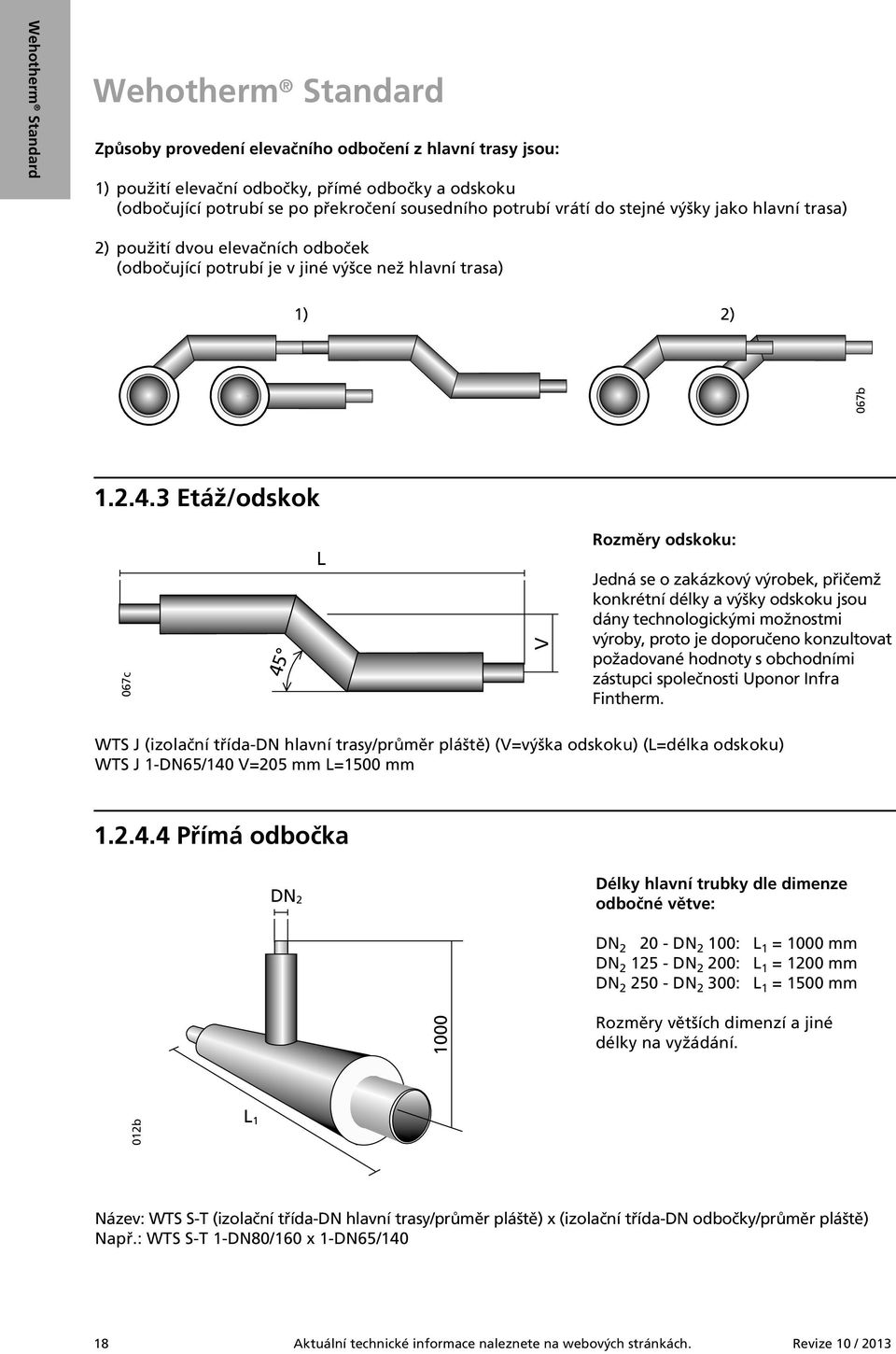

15 Wehotherm Standard Wehotherm Standard Způsoby provedení elevačního odbočení z hlavní trasy jsou: 1) použití elevační odbočky, přímé odbočky a odskoku (odbočující potrubí se po překročení sousedního potrubí vrátí do stejné výšky jako hlavní trasa) 2) použití dvou elevačních odboček (odbočující potrubí je v jiné výšce než hlavní trasa) 1) 2) Etáž/odskok 067b 067c 45 V Rozměry odskoku: Jedná se o zakázkový výrobek, přičemž konkrétní délky a výšky odskoku jsou dány technologickými možnostmi výroby, proto je doporučeno konzultovat požadované hodnoty s obchodními zástupci společnosti Uponor Infra Fintherm. WTS J (izolační třída-dn hlavní trasy/průměr pláště) (V=výška odskoku) (=délka odskoku) WTS J 1-DN65/140 V=205 mm =1500 mm Přímá odbočka DN 2 Délky hlavní trubky dle dimenze odbočné větve: DN DN 2 100: 1 = 1000 mm DN DN 2 200: 1 = 1200 mm DN DN 2 300: 1 = 1500 mm 1000 Rozměry větších dimenzí a jiné délky na vyžádání. 012b 1 Název: WTS S-T (izolační třída-dn hlavní trasy/průměr pláště) x (izolační třída-dn odbočky/průměr pláště) Např.: WTS S-T 1-DN80/160 x 1-DN65/ Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

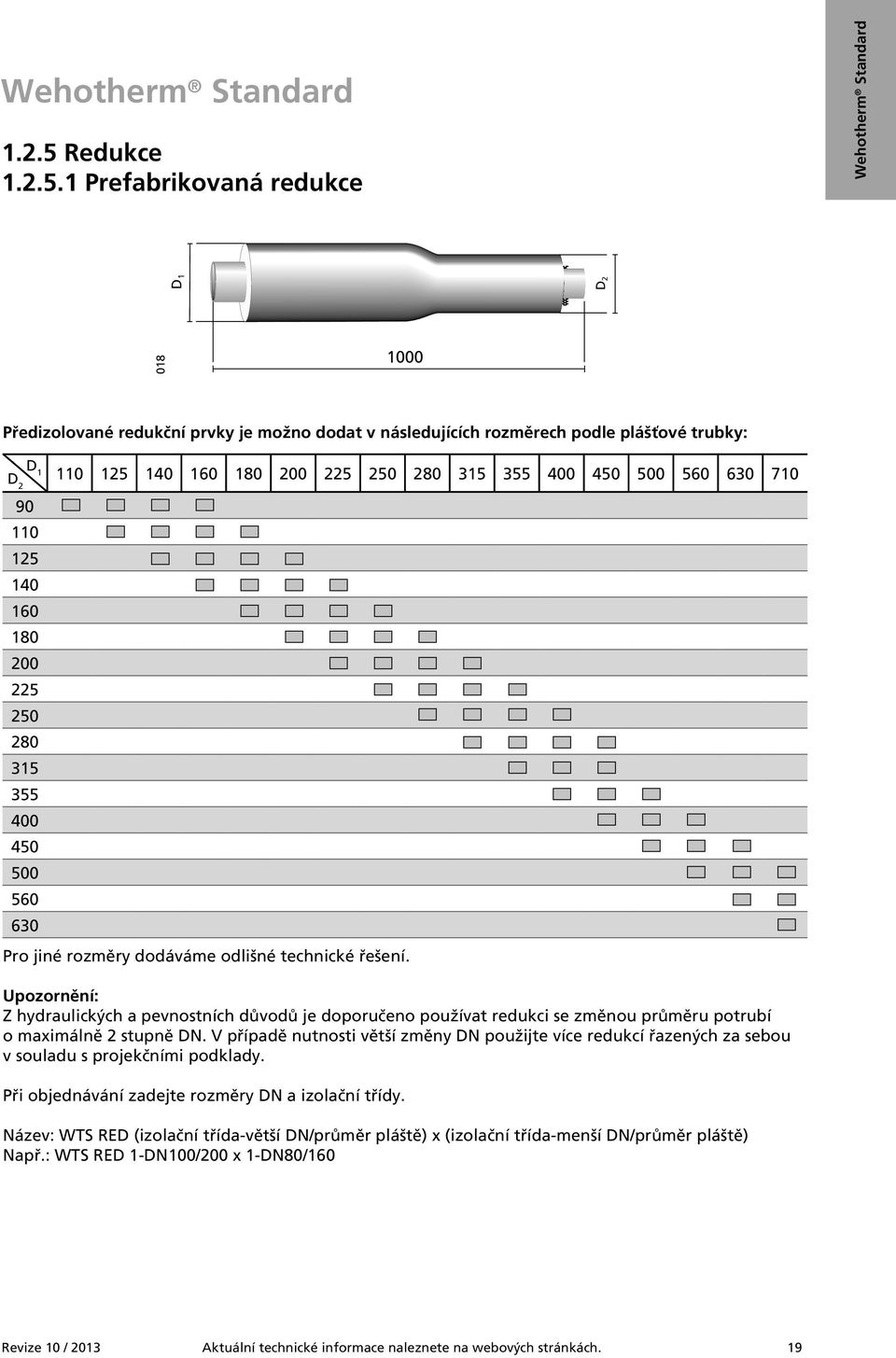

16 Wehotherm Standard Redukce Prefabrikovaná redukce Wehotherm Standard D D Předizolované redukční prvky je možno dodat v následujících rozměrech podle plášťové trubky: D 1 D Pro jiné rozměry dodáváme odlišné technické řešení. Upozornění: Z hydraulických a pevnostních důvodů je doporučeno používat redukci se změnou průměru potrubí o maximálně 2 stupně DN. V případě nutnosti větší změny DN použijte více redukcí řazených za sebou v souladu s projekčními podklady. Při objednávání zadejte rozměry DN a izolační třídy. Název: WTS RED (izolační třída-větší DN/průměr pláště) x (izolační třída-menší DN/průměr pláště) Např.: WTS RED 1-DN100/200 x 1-DN80/160 Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 19

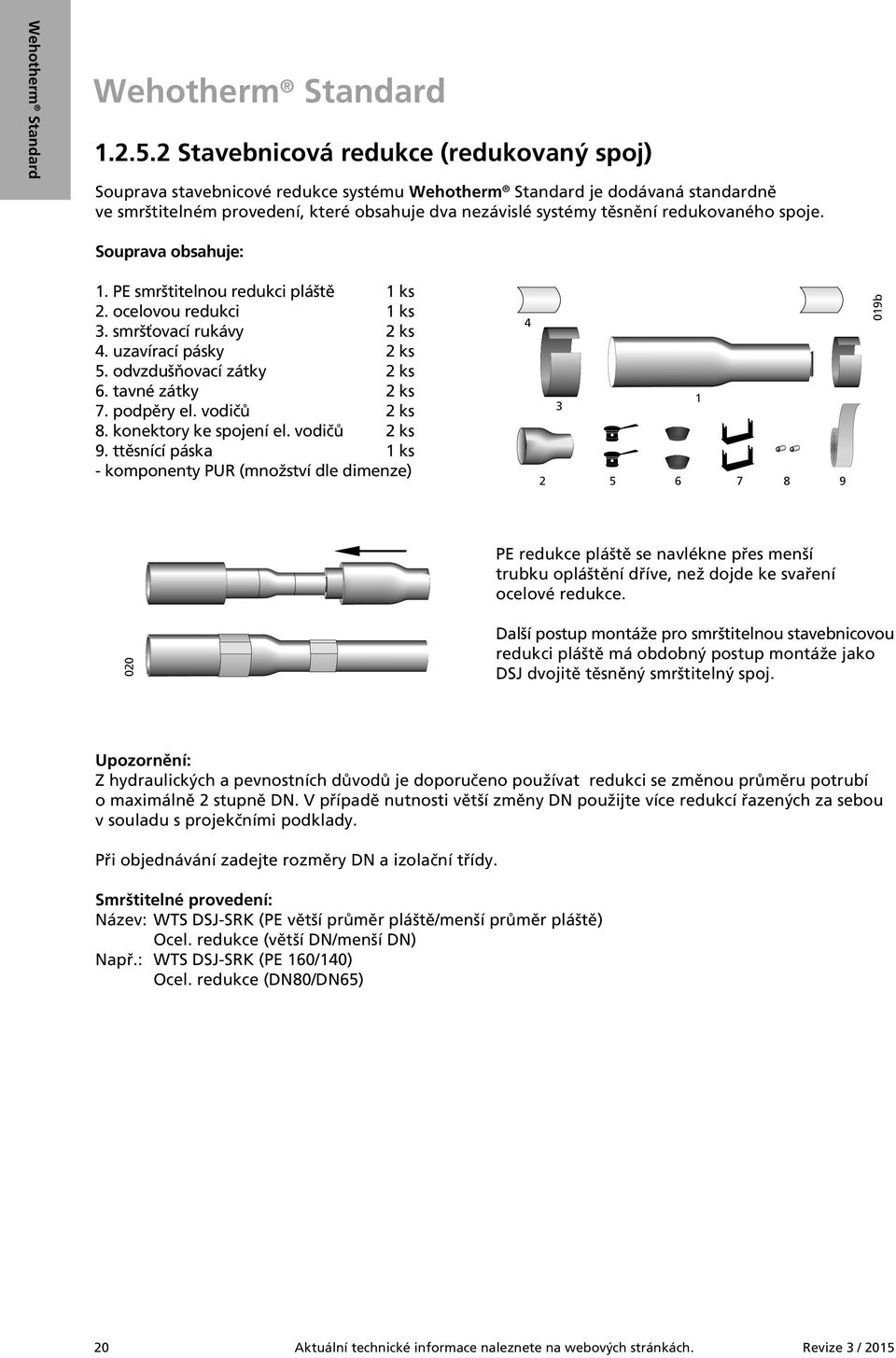

17 Wehotherm Standard Wehotherm Standard Stavebnicová redukce (redukovaný spoj) Souprava stavebnicové redukce systému Wehotherm Standard je dodávaná standardně ve smrštitelném provedení, které obsahuje dva nezávislé systémy těsnění redukovaného spoje. Souprava obsahuje: 1. PE smrštitelnou redukci pláště 1 ks 2. ocelovou redukci 1 ks 3. smršťovací rukávy 2 ks 4. uzavírací pásky 2 ks 5. odvzdušňovací zátky 2 ks 6. tavné zátky 2 ks 7. podpěry el. vodičů 2 ks 8. konektory ke spojení el. vodičů 2 ks 9. ttěsnící páska 1 ks - komponenty PUR (množství dle dimenze) b PE redukce pláště se navlékne přes menší trubku opláštění dříve, než dojde ke svaření ocelové redukce. 020 Další postup montáže pro smrštitelnou stavebnicovou redukci pláště má obdobný postup montáže jako DSJ dvojitě těsněný smrštitelný spoj. Upozornění: Z hydraulických a pevnostních důvodů je doporučeno používat redukci se změnou průměru potrubí o maximálně 2 stupně DN. V případě nutnosti větší změny DN použijte více redukcí řazených za sebou v souladu s projekčními podklady. Při objednávání zadejte rozměry DN a izolační třídy. Smrštitelné provedení: Název: WTS DSJ-SRK (PE větší průměr pláště/menší průměr pláště) Ocel. redukce (větší DN/menší DN) Např.: WTS DSJ-SRK (PE 160/140) Ocel. redukce (DN80/DN65) 20 Aktuální technické informace naleznete na webových stránkách. Revize 3 / 2015

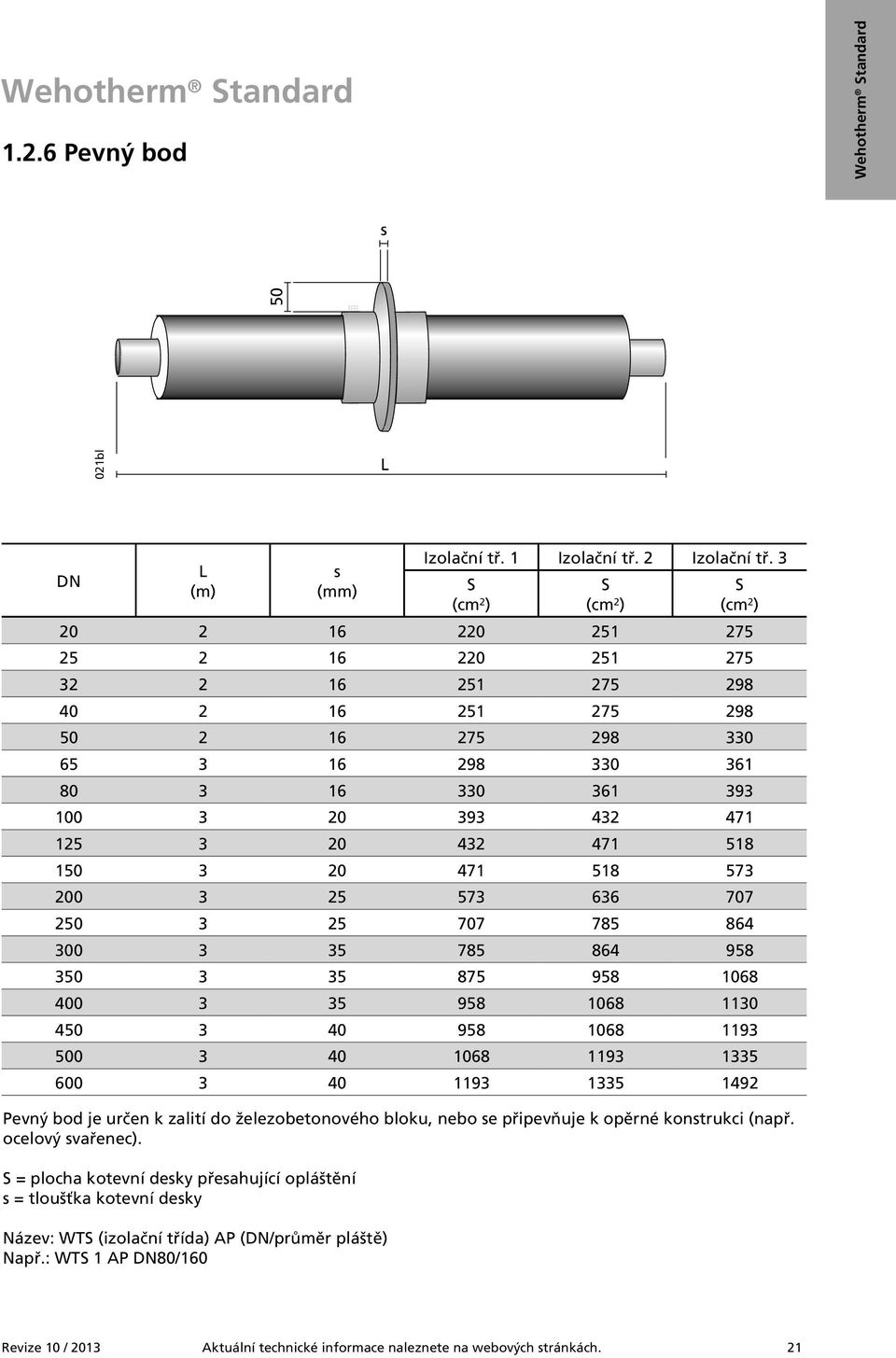

18 Wehotherm Standard Pevný bod Wehotherm Standard s 021bl 50 DN (m) s Pevný bod je určen k zalití do železobetonového bloku, nebo se připevňuje k opěrné konstrukci (např. ocelový svařenec). S = plocha kotevní desky přesahující opláštění s = tloušťka kotevní desky Název: WTS (izolační třída) AP (DN/průměr pláště) Např.: WTS 1 AP DN80/160 Izolační tř. 1 Izolační tř. 2 Izolační tř. 3 S (cm 2 ) S (cm 2 ) S (cm 2 ) Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 21

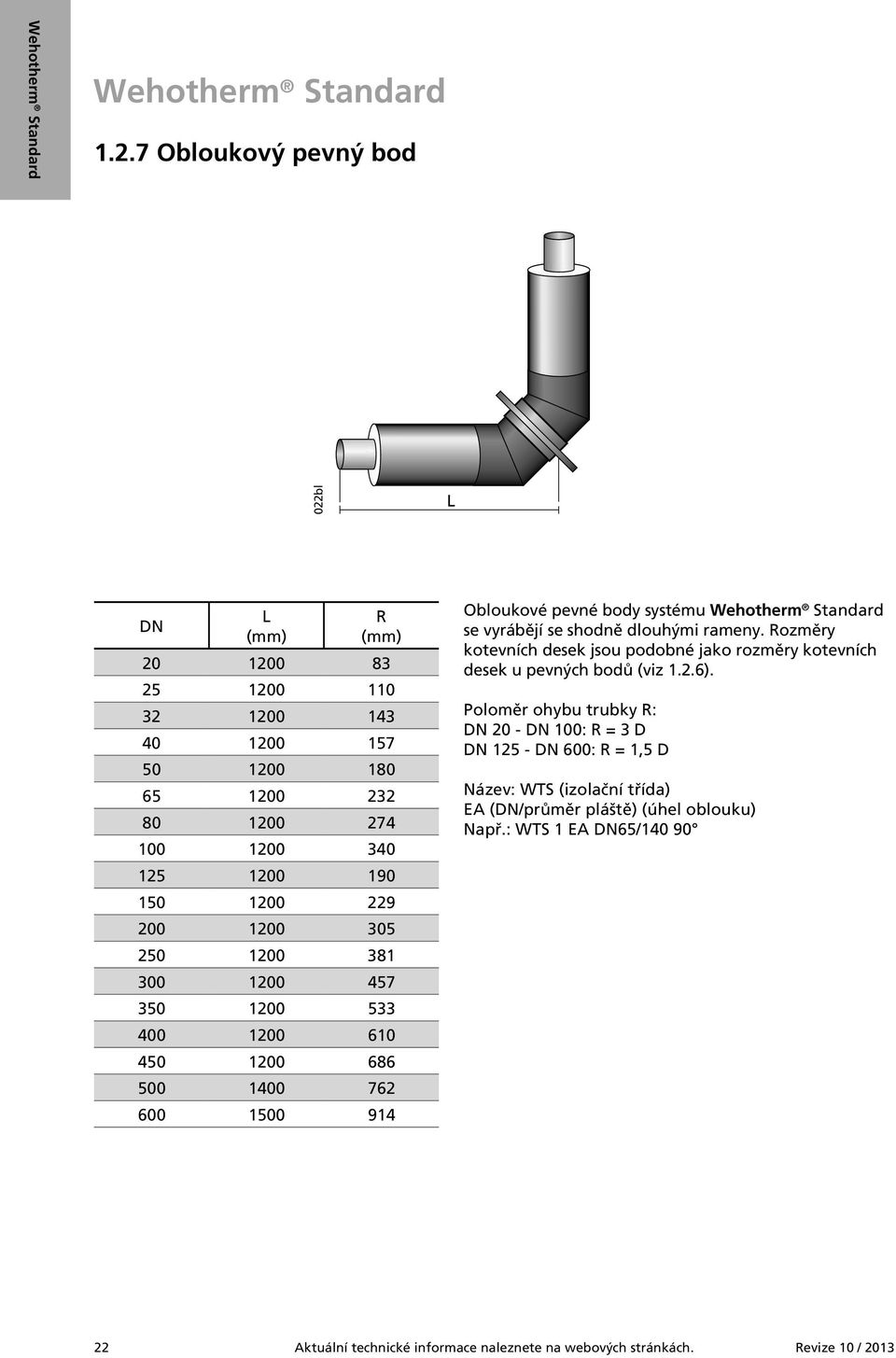

19 Wehotherm Standard Wehotherm Standard Obloukový pevný bod 022bl DN R Obloukové pevné body systému Wehotherm Standard se vyrábějí se shodně dlouhými rameny. Rozměry kotevních desek jsou podobné jako rozměry kotevních desek u pevných bodů (viz 1.2.6). Poloměr ohybu trubky R: DN 20 - DN 100: R = 3 D DN DN 600: R = 1,5 D Název: WTS (izolační třída) EA (DN/průměr pláště) (úhel oblouku) Např.: WTS 1 EA DN65/ Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

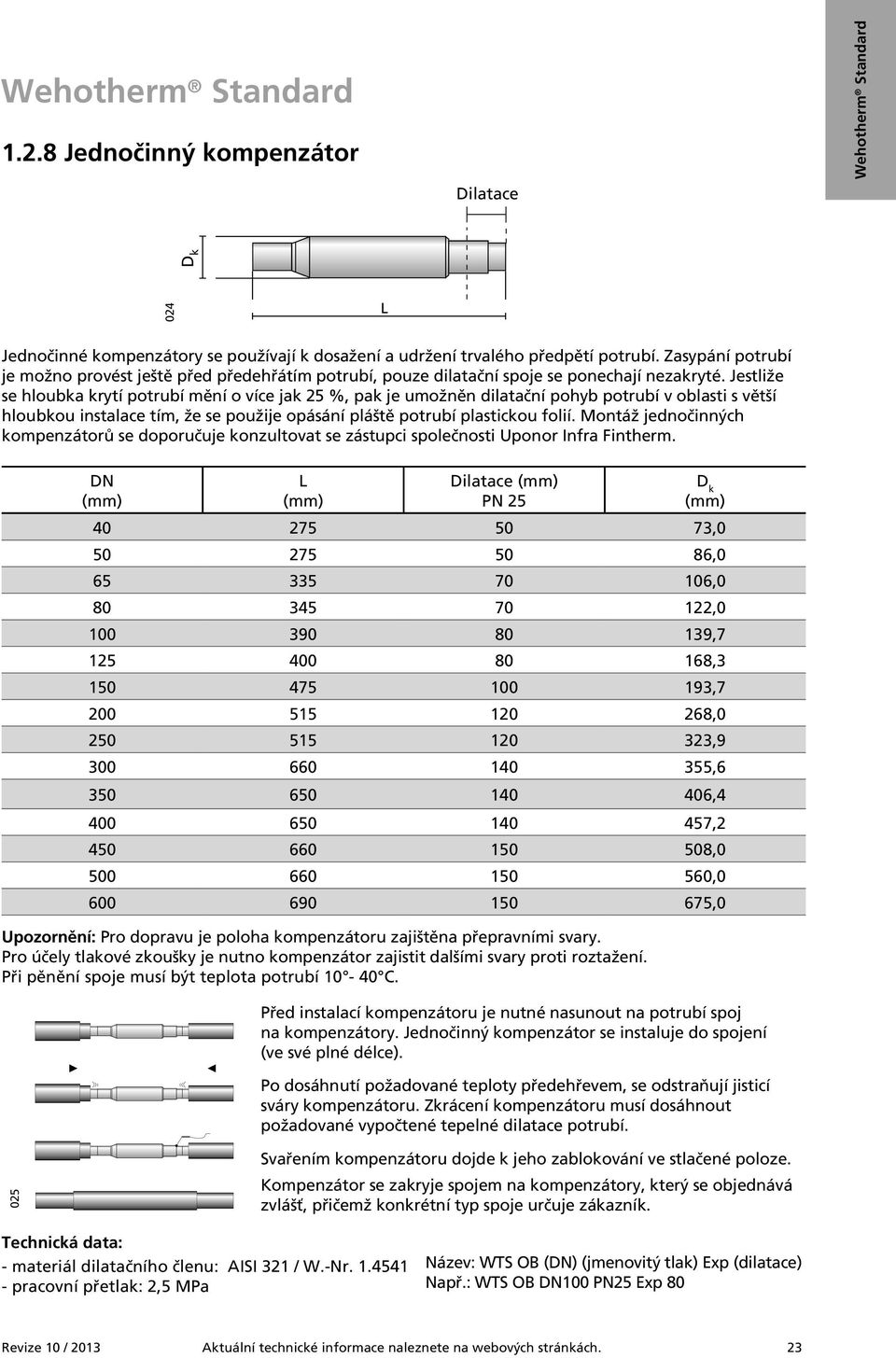

20 Wehotherm Standard Jednočinný kompenzátor Dilatace D k Wehotherm Standard 024 Jednočinné kompenzátory se používají k dosažení a udržení trvalého předpětí potrubí. Zasypání potrubí je možno provést ještě před předehřátím potrubí, pouze dilatační spoje se ponechají nezakryté. Jestliže se hloubka krytí potrubí mění o více jak 25 %, pak je umožněn dilatační pohyb potrubí v oblasti s větší hloubkou instalace tím, že se použije opásání pláště potrubí plastickou folií. Montáž jednočinných kompenzátorů se doporučuje konzultovat se zástupci společnosti Uponor Infra Fintherm. DN Dilatace PN 25 Upozornění: Pro dopravu je poloha kompenzátoru zajištěna přepravními svary. Pro účely tlakové zkoušky je nutno kompenzátor zajistit dalšími svary proti roztažení. Při pěnění spoje musí být teplota potrubí C. D k , , , , , , , , , , , , , , ,0 Před instalací kompenzátoru je nutné nasunout na potrubí spoj na kompenzátory. Jednočinný kompenzátor se instaluje do spojení (ve své plné délce). Po dosáhnutí požadované teploty předehřevem, se odstraňují jisticí sváry kompenzátoru. Zkrácení kompenzátoru musí dosáhnout požadované vypočtené tepelné dilatace potrubí. 025 Svařením kompenzátoru dojde k jeho zablokování ve stlačené poloze. Kompenzátor se zakryje spojem na kompenzátory, který se objednává zvlášť, přičemž konkrétní typ spoje určuje zákazník. Technická data: - materiál dilatačního členu: AISI 321 / W.-Nr pracovní přetlak: 2,5 MPa Název: WTS OB (DN) (jmenovitý tlak) Exp (dilatace) Např.: WTS OB DN100 PN25 Exp 80 Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 23

21 Wehotherm Standard Wehotherm Standard Uzavírací armatura T-klíč ruční posilovač momentu hmax wts wts bl wts Na zvláštní žádost je možno k armatuře dodat ovládací T-klíč (pro DN 20 - DN 150) nebo ruční posilovač momentu, případně kompletní ventil s převodovkou (pro větší dimenze od DN 200). DN h max [mm] až 600 na vyžádání Uzavírací armatury Wehotherm Standard o velikostech DN 20 - DN 600 jsou vyráběny jako vřetenové kulové uzavírací ventily s dlouhým vřetenem. Materiál armatury: - těleso: uhlíková ocel P 235 GH - koule: SIS 2333, AISI 304 (nerezová ocel) - těsnění: PTFE, zpevněné uhlíkem - horní část vřetene: SIS 2333, AISI 304 (nerezová ocel) Název: WTS (izolační třída) SV (DN potrubí/průměr pláště) (jmenovitý tlak) Např.: WTS 1 SV DN200/315 PN25 h max = maximální vzdálenost od osy medionosné trubky k hornímu konci vřetene Upozornění: Při navařování uzavírací armatury do trasy musí být armatura v otevřeném stavu, aby nedošlo k poškození jejího těsnění. Uzavírací armatury je možné dodat podle přání zákazníka v atypických rozměrech a provedeních. 029bl 24 Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

22 Wehotherm Standard Vypouštěcí / odvzdušňovací armatury Sací provedení Wehotherm Standard Možnosti montáže h odvzdušnění D vypouštění (sací) 030a 1000 s 1 min 031 vypouštění (gravitační) Vypouštěcí a odvzdušňovací část armatury je standardně vyráběná z trubky se zesílenou tloušťkou stěny. Materiál armatury: - připojovací trubka: uhlíková ocel P 235 GH - koule: SIS 2333, AISI 304 (nerezová ocel) - těsnění: PTFE, zpevněné uhlíkem Na přání je možné dodat vypouštěcí armaturu s odlišnou výškou odvzdušnění, nebo vypouštění, případně ve vyšší dimenzi. Název: WTS (izolační třída) D/A - V (DN potrubí/průměr pláště) x (DN armatury) Např.: WTS 1 D/A - V DN100/200 x DN25 D = průměr pláště ventilu s 1 = tloušťka stěny trubky DN D s 1 min h , , , , , Gravitační provedení Vypouštěcí a odvzdušňovací část armatury je standardně vyráběna z trubky se zesílenou tloušťkou stěny. 032a D s 1 min 032b Rozměrově odpovídá odbočce T - elevační ( ) s navařenou uzavírací armaturou. Materiál armatury: - připojovací trubka: uhlíková ocel P 235 GH - koule: SIS 2333, AISI 304 (nerezová ocel) - těsnění: PTFE, zpevněné uhlíkem Na přání je možné dodat vypouštěcí armaturu s odlišnou délkou ramene odvzdušnění, nebo vypouštění, případně ve vyšší dimenzi. D = průměr pláště ventilu s 1 = tloušťka stěny trubky DN D s 1 min , , , , ,6 Název: WTS (izolační třída) D-V (DN potrubí/průměr pláště) x (DN vypouštěcí/odvzdušňovací armatury) Např.: WTS 1 D-V DN200/315 x DN32 Revize 5 / 2015 Aktuální technické informace naleznete na webových stránkách. 25

23 Wehotherm Standard Wehotherm Standard Sací provedení - souprava D h 033i s 1 min 1 Souprava obsahuje: 1. přivařovací ventil 1 ks 2. sedlo 1 ks 3. smršťovací rukávy 2+1 ks 4. uzavírací pásky 2+1 ks 5. odvzdušňovací zátky 2 ks 6. tavné zátky 2 ks 7. středící kroužek 1 ks - komponenty PUR (množství dle dimenze) DN D s 1 min h , , , , ,6 500 D = průměr pláště ventilu s 1 = tloušťka stěny trubky Souprava vypouštěcí / odvzdušňovací armatury je určena pro dodatečnou montáž na stavbě. Vypouštěcí a odvzdušňovací část armatury je standardně vyráběna z trubky se zesílenou tloušťkou stěny. Na přání je možné dodat vypouštěcí armaturu s odlišnou tloušťkou stěny oceli, větších dimenzí, odlišnou délkou ramene odvzdušnění, nebo vypouštění. Instalace viz 6.8. Materiál armatury: - připojovací trubka: uhlíková ocel P 235 GH - koule: SIS 2333, AISI nerezová ocel - těsnění: PTFE, zpevněné uhlíkem Název: WTS (izol. třída) D/A - V KIT (DN potrubí/průměr pláště) x (DN vypouštěcí/odvzdušňovací armatury) Např.: WTS 1 D/A - V KIT DN80/160 x DN Přivařovací ventil s 1 min Na přání je možné dodat samostatný ventil navařený na trubce pro odvzdušnění a vypouštění zvlášť. Rozměry a materiály viz kapitola i D Název: WTS (izol. třída) D/A - S (DN armatury)/(průměr pláště)(=délka) Např.: WTS 1 D/A - S DN50/125 =500 mm 26 Aktuální technické informace naleznete na webových stránkách. Revize 5 / 2015

24 Wehotherm Standard Kombinovaná armatura Wehotherm Standard h max h max Kombinovaná armatura jednostranná Kombinovaná armatura oboustranná Kombinované armatury systému Wehotherm Standard se vyrábějí jako kulové uzavírací ventily s jednostranným nebo oboustranným vypouštěcím / odvzdušňovacím ventilem. DN uzavíracího kohoutu h max až 600 na vyžádání Standardně se dodávají kombinované armatury s dimenzí odvzdušňovacích / vypouštěcích ventilů DN 20 až DN 50. Vypouštěcí a odvzdušňovací nerezová armatura je přivařena na trubce z uhlíkové oceli se standardně zesílenou tloušťkou stěny (viz kapitola ). Materiál armatury: - těleso: uhlíková ocel P 235 GH - koule: SIS 2333, AISI 304 (nerezová ocel) - těsnění: PTFE, zpevněné uhlíkem - horní část vřetene: SIS 2333, AISI 304 (nerezová ocel) Upozornění: Při navařování kombinované armatury do trasy musí být armatura v otevřeném stavu, aby nedošlo k poškození jejího těsnění. 035 Odvzdušnění / Uzávěr / Odvzdušnění Vypouštění / Uzávěr / Odvzdušnění Vypouštění / Uzávěr / Vypouštění Název: WTS (izolační třída) COMBI V (DN uzavírací armatury/průměr pláště) x (1-stranný: DN vypouštěcí /odvzdušňovací armatury) Např.: WTS 1 COMBI V DN100/200 x DN32 nebo WTS (izolační třída) COMBI V (DN uzavírací armatury/průměr pláště) 2x (2-stranný: DN vypouštěcí /odvzdušňovací armatury, DN vypouštěcí/odvzdušňovací armatury) Např.: WTS 1 COMBI V DN80/160 2x DN32 Revize 5 / 2015 Aktuální technické informace naleznete na webových stránkách. 27

25 28

26 2 Wehotek Spiro-plášť Ocelová medionosná trubka Tvrdá polyuretanová izolace Plášťová trubka Spiro Trubka Oblouk Spoj Spiro Ostatní předizolované prvky se spiro pláštěm Wehotek Spiro 29

27 Wehotek Spiro Ocelová medionosná trubka Wehotek Spiro Ocelová potrubí používaná v systému WEHOTEK Spiro jsou standardně vyráběna z podélně nebo spirálně svařovaných trubek podle normy EN , EN , EN nebo na vyžádání z bezešvých trubek dle EN Materiál: P 235 GH, P 235 TR 1, P 265 GH Certifikát: EN Úkosy: DIN 2559/22 Délky: DN 20, DN 25: = 6 m DN 32 - DN 80: = 6 m, 12 m DN DN 700: = 6 m, 12 m, 16 m Hustota: 7850 kg/m 3 Modul pružnosti v tahu: 2, N/mm 2 Mez kluzu: 235 N/mm 2 Pevnost v tahu: 350 N/mm 2 Koef. tepel. vodivosti: 46-54,5 W/mK Koef. tepel. roztažnosti: 1, K Tvrdá polyuretanová izolace Tvrdá polyuretanová pěna (PUR) se vyrábí míšením polyalkoholů (polyol) obsahujících aditiva s izokyanáty (MDI). Směs se vstřikuje do trubek technikou vysokotlakového pěnění. Jako nadouvadlo se používá cyklopentan. PUR pěna systému Wehotek Spiro je bezfreonová a splňuje přísné požadavky evropské normy EN 253. Průměrná velikost buňky: 0,5 mm Obsah uzavřených buněk: 88 % Hustota jádra: 60 kg/m 3 Pevnost v tlaku: 0,3 MPa Pevnost ve střihu: 0,12 MPa Koeficient tepel. vodivosti (+50 C): 0,026 W/mK Plášťová trubka Spiro Trubky SPIRO se vyrábějí ze spirálově překládaného ocelového pozinkovaného plechu. Základní materiál: Konstrukční hlubokotažná ocel. Na přání dodáme i jiný materiál wts Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

28 Wehotek Spiro Trubka wts00006 D 039bl s l = 170 ± 10 mm d Wehotek Spiro Izolační třída 1 DN d. s D (m) Hmotnost (kg/m) Standardní plášťová trubka je z ocelového pozinkovaného spirálově překládaného plechu. Na zvláštní žádost jsou trubky vyráběny v jiných rozměrech. Tloušťka izolace Objem vody (l/m) 20 26,9. 2, ,0 26 0, ,7. 2, ,4 23 0, ,4. 2, , 12 4,8 32 1, ,3. 2, , 12 5,2 30 1, ,3. 2, , 12 6,9 32 2, ,1. 2, , 12 8,4 31 3, ,9. 3, , 12 10,5 35 5, ,3. 3, , 12, 16 14,8 42 9, ,7. 3, , 12, 16 17, , ,3. 4, , 12, 16 22, , ,1. 4, , 12, 16 31, , ,0. 5, , 12, 16 47, , ,9. 5, , 12, 16 59, , ,6. 5, , 12, 16 66, , ,4. 6, , 12, 16 83, , ,0. 6, , 12, 16 88, , ,0. 6, , 12, , , ,0. 7, , 12, , , ,0. 8, , 12, , ,60 Název: WT (izolační třída) P (DN/průměr pláště) Spiro (délka) Např.: WT 1 P DN100/200 Spiro 12m Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 31

29 Wehotek Spiro Trubka l = 170 ± 10 mm Wehotek Spiro wts00006 D 039bl s d Izolační třída 2 DN d. s D (m) Hmotnost (kg/m) Standardní plášťová trubka je z ocelového pozinkovaného spirálově překládaného plechu. Na zvláštní žádost jsou trubky vyráběny v jiných rozměrech. Tloušťka izolace Objem vody (l/m) 20 26,9. 2, ,9 41 0, ,7. 2, ,3 38 0, ,4. 2, , 12 5,4 41 1, ,3. 2, , 12 5,8 38 1, ,3. 2, , 12 7,3 39 2, ,1. 2, , 12 9,0 41 3, ,9. 3, , 12 11,2 45 5, ,3. 3, , 12, 16 15,8 55 9, ,7. 3, , 12, 16 18, , ,3. 4, , 12, 16 23, , ,1. 4, , 12, 16 33, , ,0. 5, , 12, 16 50, , ,9. 5, , 12, 16 63, , ,6. 5, , 12, 16 72, , ,4. 6, , 12, 16 93, , ,0. 6, , 12, 16 98, , ,0. 6, , 12, , , ,0. 7, , , , ,0. 8, , , ,62 Název: WT (izolační třída) P (DN/průměr pláště) Spiro (délka) Např.: WT 2 P DN100/225 Spiro 12m 32 Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

30 Wehotek Spiro Trubka l = 170 ± 10 mm wts00006 D 039bl s d Wehotek Spiro Izolační třída 3 DN d. s D (m) Hmotnost (kg/m) Standardní plášťová trubka je z ocelového pozinkovaného spirálově překládaného plechu. Na zvláštní žádost jsou trubky vyráběny v jiných rozměrech. Tloušťka izolace Objem vody (l/m) 20 26,9. 2, ,5 48 0, ,7. 2, ,9 45 0, ,4. 2, , 12 5,9 48 1, ,3. 2, , 12 6,2 45 1, ,3. 2, , 12 8,0 49 2, ,1. 2, , 12 9,7 51 3, ,9. 3, , 12 12,0 55 5, ,3. 3, , 12, 16 16,9 67 9, ,7. 3, , 12, 16 20, , ,3. 4, , 12, 16 25, , ,1. 4, , 12, 16 39, , ,0. 5, , 12, 16 54, , ,9. 5, , 12, 16 68, , ,6. 5, , 12 82, , ,4. 6, , , , ,0. 6, , , , ,0. 6, , , , ,0. 7, , , ,70 Název: WT (izolační třída) P (DN/průměr pláště) Spiro (délka) Např.: WT 3 P DN100/250 Spiro 12m Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 33

31 Wehotek Spiro Oblouk Prefabrikovaný oblouk Wehotek Spiro 040bl Prefabrikované izolované oblouky se vyrábějí ve standardních úhlech 45 a 90. V případě jiných rozměrů, izolační třídy, specifických úhlů, nebo poloměrů ohybů R kontaktujte prosím naše obchodní zástupce. Délka volných konců pro malé dimenze do DN 50 je kratší než u rovných trubek. Název: WT (izolační třída) E (DN/průměr pláště) (úhel) Spiro Např.: WT Spiro 1E DN40/ Spiro V tabulce jsou uvedeny rozměry pro úhel 90 v první a druhé izolační třídě. DN R Izolační tř. 1 Izolační tř Spoj Spiro Souprava obsahuje: 1. svinutý krycí plech 1 ks 2. těsnicí pásku 1 ks 3. nýty 9 ks 4. plechovou krycí zátku 1 ks - komponenty PUR (množství dle dimenze) 3 Spiro spoje jsou standardně dodávány v délce 500 mm. Plechová krycí zátka se připevňuje 4 nýty Název: WT Spiro spoj (DN potrubí/průměr pláště) Např.: WT Spiro spoj DN200/ Ostatní předizolované prvky se spiro pláštěm Na přání dodáváme předizolované ventily, odbočky, redukce, a další fitinky v provedení se spiro pláštěm. Základní informace lze použít ze systému Wehotherm Standard, skutečné rozměry a možnosti výroby je nutno předem konzultovat s obchodním zástupci Uponor Infra Fintherm. 34 Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

32 3 Wehotherm Twins Ocelová medionosná trubka Tvrdá polyuretanová izolace Plášťová trubka z PE-HD Trubka Oblouk Oblouk pro vstup do objektu Odbočka T Rozbočovače Pevný bod Obloukový pevný bod Uzavírací armatura Vypouštěcí/odvzdušňovací armatura Wehotherm Twins 35

33 Wehotherm Twins Ocelová medionosná trubka Ocelová potrubí používaná v systému Wehotherm Twins jsou standardně vyráběna z podélně nebo spirálně svařovaných trubek podle normy EN , EN , EN nebo na vyžádání z bezešvých trubek dle EN Materiál: P 235 GH, P 235 TR 1, P 265 GH Certifikát: EN Úkosy: DIN 2559/22, ISO 6761 Délky: DN 20, DN 25: = 6 m DN 32 - DN 80: = 6 m, 12 m DN DN 250: = 6 m, 12 m, 16 m Wehotherm Twins Hustota: 7850 kg/m 3 Modul pružnosti v tahu: 2, N/mm 2 Mez kluzu: 235 N/mm 2 Pevnost v tahu: 350 N/mm 2 Koef. tepel. vodivosti: 46-54,5 W/mK Koef. tepel. roztažnosti: 1, K Tvrdá polyuretanová izolace 036 Tvrdá polyuretanová pěna (PUR) se vyrábí míšením polyalkoholů (polyol) obsahujících aditiva s izokyanáty (MDI). Směs se vstřikuje do trubek technikou vysokotlakového pěnění. Jako nadouvadlo se používá cyklopentan. PUR pěna systému Wehotherm Twins je bezfreonová a splňuje přísné požadavky evropské normy EN 253. Průměrná velikost buňky: 0,5 mm Obsah uzavřených buněk: 88 % Hustota jádra: 60 kg/m 3 Pevnost v tlaku: 0,3 MPa Pevnost ve střihu: 0,12 MPa Koeficient tepel. vodivosti (+50 C): 0,026 W/mK Plášťová trubka z PE-HD Materiál PE-HD (vysokohustotní polyetylén) Rozměry: podle EN 253 Materiál: PE-HD Hustota (+20 C): ~ 960 kg/m 3 Koeficient tepelné vodivosti: 0,43W/mK Koeficient tepelné roztažnosti: 1, K -1 Rychlost toku taveniny (MFI 190/5): 0,2 až 1,4 Obsah černého uhlíku: 2,5 ± 0,5 % ASTM D Protažení při přetržení: 350% ISO R-292 Rázová pevnost: 10 mj/mm 2 ISO R-179 Pevnost v tahu: 17 MPa ISO DIS 572B Materiál obsahuje ochranu proti účinkům UV záření Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

34 Wehotherm Twins Trubka l = 170 ± 10 mm d D H 043bl s Izolační třída 1 a 2 DN d. s 1. izolační třída D 2. izolační třída (m) H Hmotnost (kg/m) 1. izolační třída 2. izolační třída Wehotherm Twins ,9. 2, , ,0 5, ,7. 2, , ,2 6, ,4. 2, , ,7 8, ,3. 2, , ,4 9, ,3. 2, , ,9 13, ,1. 2, , ,9 16, ,9. 3, , ,7 20, ,3. 3, , ,5 30, ,7. 3, , 12, ,6 41, ,3. 4, , 12, ,4 54, ,1. 4, , 12, ,2 81, ,0. 5, , 12, ,4 123,1 Na zvláštní žádost jsou trubky vyráběny v jiných délkách a rozměrech. Název: 2WTS (izolační třída) P (DN/průměr pláště) (délka) Např.: 2WTS 1 P DN25+25/ m Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 37

35 Wehotherm Twins Oblouk 1000 Vertikální oblouk (V) Horizontální oblouk (H) Wehotherm Twins 044czbl 1000 Prefabrikované dvojité izolované oblouky systému Wehotherm Twins se vyrábějí ve standardních úhlech 45 a 90. Jiné úhly a výrobní rozměry je možno dodat na základě zvláštního požadavku. Podle lomu trasy se oblouky rozdělují na horizontální a vertikální dle standardního uložení* potrubí ve výkopu: - Horizontální oblouk se používá pro odbočení trasy vlevo, nebo vpravo - Vertikální oblouk se používá pro výškový lom na trase * Systém Wehotherm Twins se do výkopu standardně ukládá, tak aby přívodní trubka byla umístěna ve spod a vratná nahoře (trubky nad sebou). Název: 2WTS (izolační třída) E (DN/průměr pláště) (H=horizontální, V=vertikální) (úhel) Např.: 2WTS 1 E DN65+65/225 H Oblouk pro vstup do objektu DN 20 - DN 250 Oblouky pro vstup do objektu jsou vždy vertikální. 045bl bl 2000 Název: 2WTS (izolační třída) E (DN/průměr pláště) (V=vertikální) (=delší rozměr ramene x kratší rozměr ramene) Např.: 2WTS 1 E DN65+65/225 V =2,0x1,5m 38 Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

36 Wehotherm Twins Odbočky b* 047bl wts00082 Rozměry T odbočky systému Wehotherm Twins: DN 20 - DN 100: = 1000 mm b = 1000 mm DN DN 250: = 1200 mm b = 1000 mm * Rozměr b je měřen od středu plášťové trubky hlavní trasy. Název: 2 WTS T (izolační třída-dn hlavního potrubí/průměr pláště) x (izolační třída-dn odbočky/průměr pláště) Např.: 2 WTS T 1-DN80+80/250 x 1-DN32+32/160 Wehotherm Twins Technologie provedení ocelové T odbočky z hlavní trasy: 1) Průchozí trubka s vyústěním v podobě krčku Standardní provedení T-kusu metodou formování krčku a V svarem. Výhodou tohoto provedení je větší pevnost V svaru v porovnání s koutovým svarem a vhodnější tvar pro proudění média. 2) Kovaný T-kus V případě odbočné větve o stejné dimenzi jako má základna odbočky se používají navařené kované T-kusy dle EN s tloušťkou stěny odpovídající tloušťce stěn trubek na základní a odbočné větvi. 3) Navařený trubkový nástavec Ve výjimečných případech, kdy není technologicky možný jiný způsob provedení odbočky, se používá odbočení s koutovým svarem. Možné je také provedení s vyztužením límcem. 015 V případě zvýšených pevnostních požadavků na odbočky je možné dodat odbočky s větší tloušťkou stěny. Síly stěn odboček je doporučeno konzultovat se zástupci společnosti Uponor Infra Fintherm případně je stanovit na základě statických pevnostních výpočtů vycházejících z konkrétních podmínek projektu. Revize 3 / 2015 Aktuální technické informace naleznete na webových stránkách. 39

37 Wehotherm Twins Rozbočovače Rozbočovač - model Y Rozbočovač - model Y se používá při přechodu ze standardního systému Wehotherm Standard na dvojitý systém Wehotherm Twins, nebo opačně. DN C-C C-C Wehotherm Twins 049bn Na přání je možné dodat jinou než standardní rozteč (značenou C-C) mezi trubkami Wehotherm Standard. Při objednávání je nutné uvést směr přechodu rozbočovače dle následujícího schématu: RD = A 1 RU = A 2 A A Název: 2WTS CPY (izolační třída-dn twin potrubí/průměr pláště) x (izolační třída-dn/průměr pláště) (směr přechodu) Např.: 2WTS CPY 1-DN40+40/160 x 1-DN40/110 RD Upozornění: Maximální vzdálenost od rozbočení potrubí k nejbližšímu kompenzačnímu útvaru typu (, Z, U) v systému Wehotherm Standard může být maximálně 12 m, přičemž musí být zohledněn vliv dilatace. 40 Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

38 Wehotherm Twins Rozbočovač - model F Rozbočovač - model F se používá při přechodu z Wehotherm Standard na Wehotherm Twins a opačně. Proto je velmi důležité udat požadovaný směr přechodu a směr odbočení F rozbočovače D D 051bl 2500 K určení přechodu a směru odbočení rozbočovače použijte pro konkrétní trasu následující schéma: RD = A 1 RU = A 2 Wehotherm Twins A A RD = A 1 RU = A A 2 A Název: 2WTS CPF (izolační třída-dn twin potubí/průměr pláště) x (izolační třída-dn/průměr pláště) (směr přechodu) Např.: 2WTS CPF 1-DN40+40/160 x 1-DN40/110 RD Upozornění: Maximální vzdálenost od rozbočení potrubí k nejbližšímu kompenzačnímu útvaru typu (, Z, U) v systému Wehotherm Standard může být maximálně 12 m, přičemž musí být zohledněn vliv dilatace. Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 41

39 Wehotherm Twins Pevný bod s h 052bl Wehotherm Twins DN (m) s S (cm 2 ) 1. izolační tř. 2. izolační tř h = 55 mm, S = plocha kotevní desky přesahující opláštění, s = tloušťka kotevní desky Pevný bod je určen k zalití do železobetonového bloku, nebo se připevňuje k opěrné konstrukci (např. ocelový svařenec). Název: 2WTS (izolační třída) AP (DN/průměr pláště) Např.: 2WTS 1 AP DN80+80/ Obloukový pevný bod Obloukové pevné body systému Wehotherm Twins se vyrábějí se shodně dlouhými rameny. Rozměry kotevních desek jsou stejné jako rozměry kotevních desek u pevných bodů (viz 3.2.6) Vertikální oblouk (V) Horizontální oblouk (H) 053czbl 1200 Název: 2WTS (izolační třída) EA (DN/průměr pláště) (H=horiz. nebo V=vert.) Např.: 2WTS 1 EA DN65+65/225 H 42 Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

40 Wehotherm Twins Uzavírací armatura T-klíč ruční posilovač momentu l wts wts D k min D Na zvláštní žádost je možno k armatuře dodat ovládací T-klíč (pro DN 20 - DN 150) nebo ruční posilovač momentu, případně kompletní ventil s převodovkou (pro DN DN 250). Wehotherm Twins 054bl DN l D D k min 1. izolační třída 2. izolační třída 1. izolační třída 2. izolační třída Armatury Wehotherm Twins jsou vyráběny jako kulové uzavírací ventily s dlouhým vřetenem. Materiál armatury: - těleso: uhlíková ocel P 235 GH - koule: SIS 2333, AISI 304 (nerezová ocel) - těsnění: PTFE, vyztuž. uhlíkem - horní část vřetene: SIS 2333, AISI 304 (nerezová ocel) Název: 2WTS (izolační třída) S-V (DN/průměr pláště) Např.: 2WTS 1 S-V DN80+80/250 Kombinované provedení uzavírací armatury s odvzdušňovacím, či vypouštěcím ventilem dodáváme na vyžádání. Revize 10 / 2013 Aktuální technické informace naleznete na webových stránkách. 43

41 Wehotherm Twins Vypouštěcí/odvzdušňovací armatura l Wehotherm Twins 057bl D k min D DN l D D k min 1. izolační třída 2. izolační třída 1. izolační třída 2. izolační třída Vypouštěcí a odvzdušňovací část armatury DN 20 až DN 50 je standardně vyráběna z trubky se zesílenou tloušťkou stěny (viz kapitola ). Materiál armatury: - připojovací trubka: uhlíková ocel P 235 GH - koule: SIS 2333, AISI 304 (nerezová ocel) - těsnění: PTFE, zpevněné uhlíkem Název: 2WTS (izolační třída) D/A-V (DN/průměr pláště) x (DN armatury) Např.: 2WTS 1 D/A-V DN80+80/250 x DN25 Kombinované provedení uzavírací armatury s odvzdušňovacím, či vypouštěcím ventilem dodáváme na vyžádání. 44 Aktuální technické informace naleznete na webových stránkách. Revize 5 / 2015

42 4 Wehotek PPR Polypropylenová teplonosná trubka Tvrdá polyuretanová izolace Plášťová trubka z PE-HD Plášťová trubka Spiro Trubka PPR Oblouk PPR Odbočky Stavebnicová PPR redukce Wehotek PPR 45

43 Wehotek PPR Polypropylenová teplonosná trubka Teplonosné trubky jsou vyrobeny z polypropylenu typu 3 označeného jako PP-R: Hustota: 908 kg/m 3 Pevnost v tahu: 40 N/mm 2 Mez v kluzu: 25 N/mm 2 Modul pružnosti: 750 N/mm 2 Koeficient tepelné vodivosti: 0,24 W/mK Koeficient tepelné roztažnosti: 1, K -1 Testován i pro pitnou vodu 058 Při maximální pracovní teplotě 70 C a nejvyšším pracovním přetlaku 1 MPa je životnost potrubí 25 let. Vyšší provozní parametry je nutné konzultovat se zástupci společnosti Uponor Infra Fintherm Tvrdá polyuretanová izolace Tvrdá polyuretanová pěna (PUR) se vyrábí mísením polyalkoholů (polyolů) obsahujících aditiva s izokyanáty (MDI). Směs se vstřikuje do trubek technikou vysokotlakového pěnění. PUR pěna systému Wehotek PPR je bezfreonová a splňuje přísné požadavky evropské normy EN 253. Wehotek PPR Průměrná velikost buňky: 0,5 mm Obsah uzavřených buněk: 88 % Hustota jádra: 60 kg/m 3 Pevnost v tlaku: 0,3 MPa Pevnost ve střihu: 0,12 MPa Koeficient tepel. vodivosti (+50 C): 0,026 W/mK Plášťová trubka z PE-HD Materiál PE-HD (vysokohustotní polyetylén): Hustota (+20 C): ~ 960 kg/m 3 Koeficient tepelné vodivosti: 0,43 W/mK Koeficient tepelné roztažnosti: 1, K -1 Viz kapitola Plášťová trubka Spiro Trubky SPIRO se vyrábí ze spirálově překládaného ocelového pozinkovaného plechu. Základní materiál: Konstrukční hlubokotažná ocel. Na přání dodáme i jiný materiál. 038 wts Aktuální technické informace naleznete na webových stránkách. Revize 10 / 2013

44 Wehotek PPR Trubka PPR - PE-HD plášť l = 170 ± 10 mm D d s 060bl Izolační třída 1 d s D (m) Hmotnost (kg/m) Tloušťka izolace Objem vody (l/m) 32 5, ,5 26 0, , ,1 32 0, , ,4 27 0, , ,2 28 1, , , 12* 4,0 29 1, , , 12* 5,3 32 2, , , 12* 7,0 32 4,21 Wehotek PPR Izolační třída 2 d s D * Délky 12 m je nutné konzultovat s obchodními zástupci společnosti Uponor Infra Fintherm. (m) Hmotnost (kg/m) Trubky jsou dodávány v tlakové řadě PN20. Při maximální pracovní teplotě 70 C a nejvyšším pracovním přetlaku 1 MPa je životnost potrubí 25 let. Vyšší provozní parametry je nutné konzultovat se zástupci společnosti Uponor Infra Fintherm. Na zvláštní žádost jsou trubky vyráběny v jiných rozměrech a tloušťkách izolace. Název: PPR P (průměr d PPR nosné trubky/průměr plášťové trubky) (délka) Např.: PPR 1 P d63/125 6m Tloušťka izolace Objem vody (l/m) 32 5, ,0 36 0, , ,1 32 0, , ,7 35 0, , ,6 36 1, , , 12* 4,6 40 1, , , 12* 5,9 42 2, , , 12* 7,8 42 4,21 Revize 3 / 2015 Aktuální technické informace naleznete na webových stránkách. 47
