1 Průmyslové stroje a zařízení Strojírenský katalog Copyright RETRY profi machinery s.r.o.

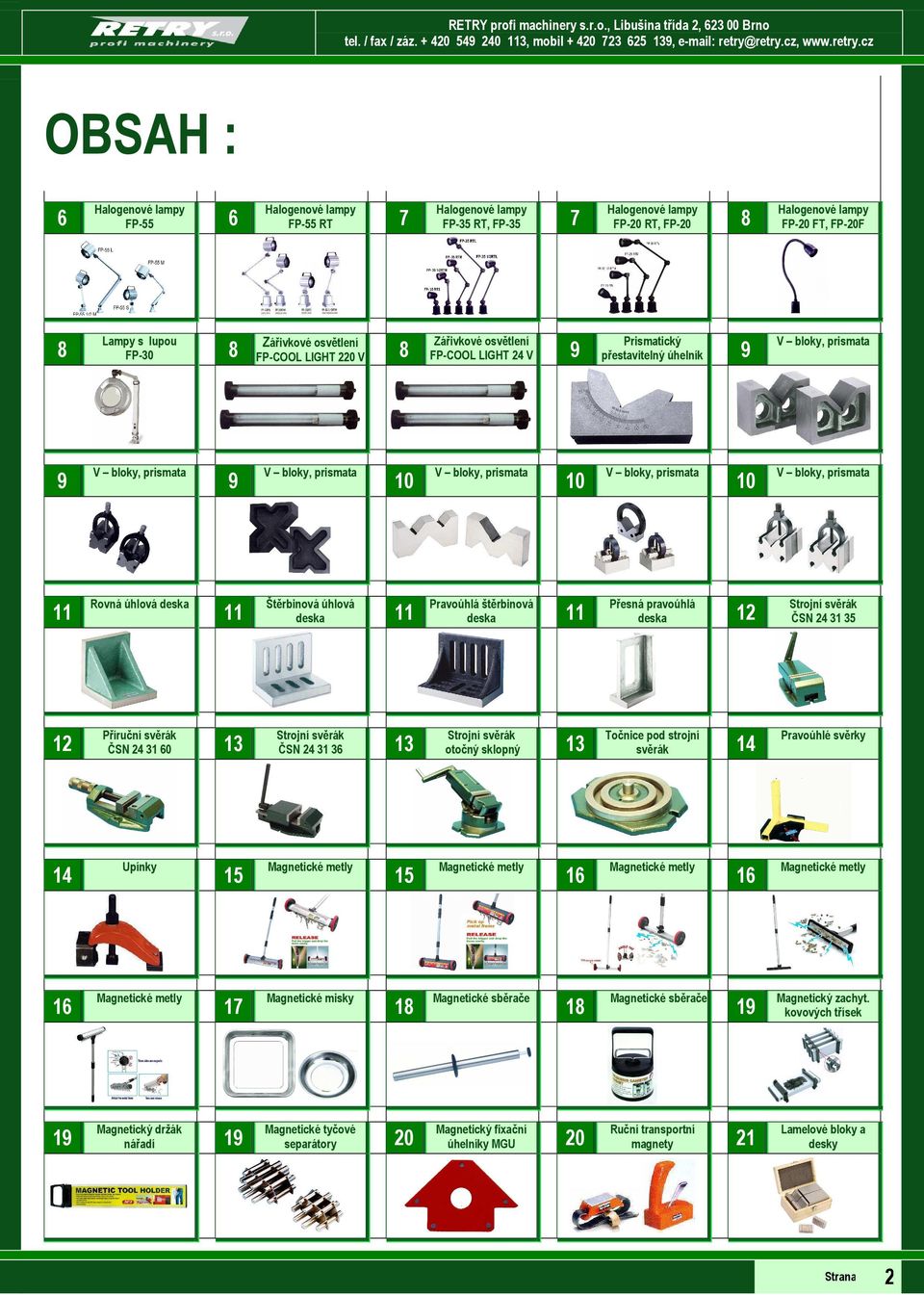

2 RETRY profi machinery s.r.o., Libušina třída 2, Brno OBSAH : 6 Halogenové lampy FP-55 6 Halogenové lampy FP-55 RT 7 Halogenové lampy FP-35 RT, FP-35 7 Halogenové lampy FP-20 RT, FP-20 8 Halogenové lampy FP-20 FT, FP-20F 8 Lampy s lupou FP-30 8 Zářivkové osvětlení FP-COOL LIGHT 220 V 8 Zářivkové osvětlení FP-COOL LIGHT 24 V 9 Prismatický přestavitelný úhelník 9 V bloky, prismata 9 V bloky, prismata 9 V bloky, prismata 10 V bloky, prismata 10 V bloky, prismata 10 V bloky, prismata 11 Rovná úhlová deska 11 Štěrbinová úhlová deska 11 Pravoúhlá štěrbinová deska 11 Přesná pravoúhlá deska 12 Strojní svěrák ČSN Příruční svěrák ČSN Strojní svěrák ČSN Strojní svěrák otočný sklopný 13 Točnice pod strojní svěrák 14 Pravoúhlé svěrky 14 Upínky 15 Magnetické metly 15 Magnetické metly 16 Magnetické metly 16 Magnetické metly 16 Magnetické metly 17 Magnetické misky 18 Magnetické sběrače 18 Magnetické sběrače 19 Magnetický zachyt. kovových třísek 19 Magnetický držák nářadí 19 Magnetické tyčové separátory 20 Magnetický fixační úhelníky MGU 20 Ruční transportní magnety 21 Lamelové bloky a desky Strana 2

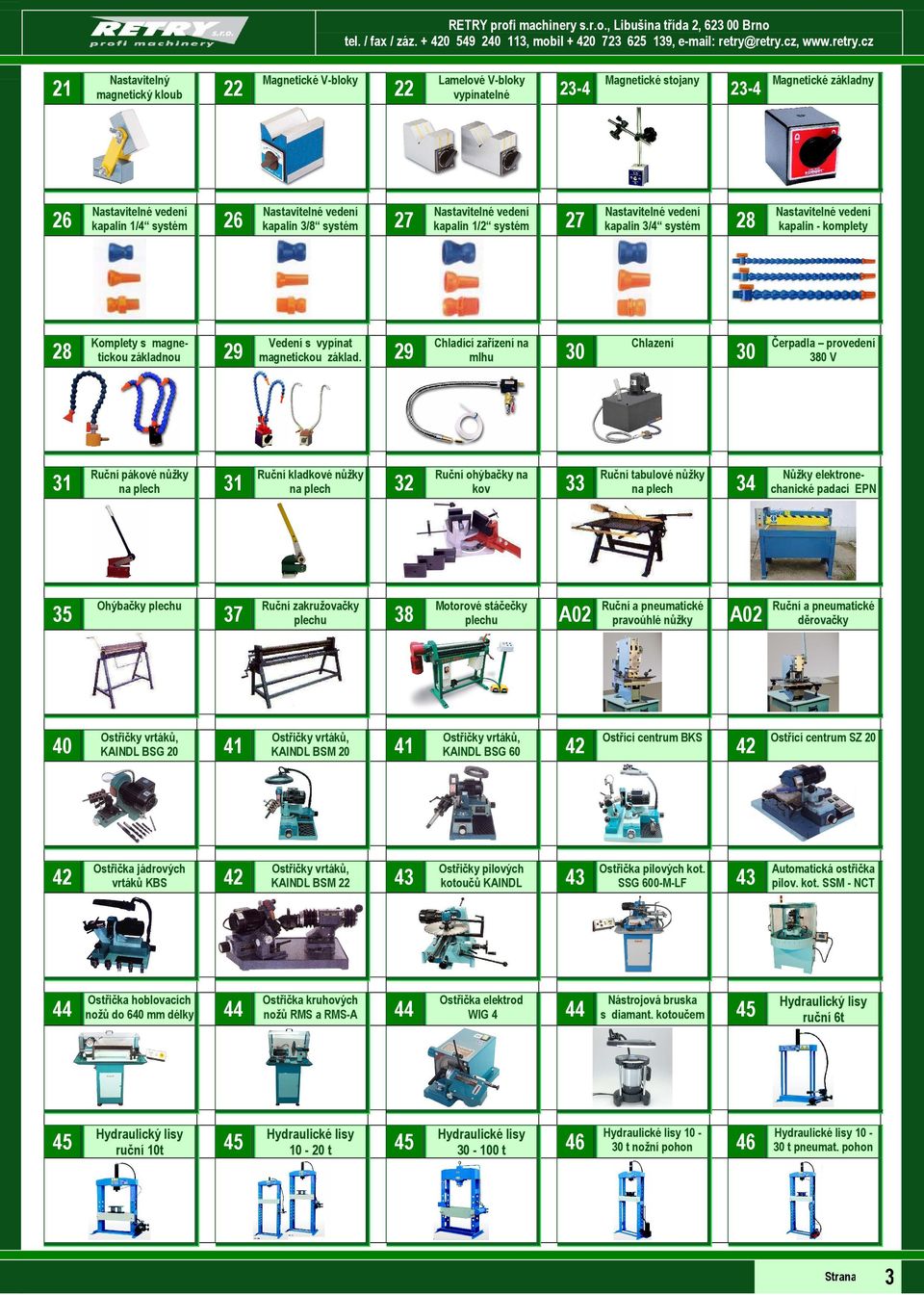

3 RETRY profi machinery s.r.o., Libušina třída 2, Brno 21 Nastavitelný magnetický kloub 22 Magnetické V-bloky 22 Lamelové V-bloky vypínatelné 23-4 Magnetické stojany 23-4 Magnetické základny 26 Nastavitelné vedení kapalin 1/4 systém 26 Nastavitelné vedení kapalin 3/8 systém 27 Nastavitelné vedení kapalin 1/2 systém 27 Nastavitelné vedení kapalin 3/4 systém 28 Nastavitelné vedení kapalin - komplety 28 Komplety s magnetickou základnou 29 Vedení s vypínat magnetickou základ. 29 Chladící zařízení na mlhu 30 Chlazení 30 Čerpadla provedení 380 V 31 Ruční pákové nůžky na plech 31 Ruční kladkové nůžky na plech 32 Ruční ohýbačky na kov 33 Ruční tabulové nůžky na plech 34 Nůžky elektronechanické padací EPN 35 Ohýbačky plechu 37 Ruční zakružovačky plechu 38 Motorové stáčečky plechu A02 Ruční a pneumatické pravoúhlé nůžky A02 Ruční a pneumatické děrovačky 40 Ostřičky vrtáků, KAINDL BSG Ostřičky vrtáků, KAINDL BSM Ostřičky vrtáků, KAINDL BSG Ostřící centrum BKS 42 Ostřící centrum SZ Ostřička jádrových vrtáků KBS 42 Ostřičky vrtáků, KAINDL BSM Ostřičky pilových kotoučů KAINDL 43 Ostřička pilových kot. SSG 600-M-LF 43 Automatická ostřička pilov. kot. SSM - NCT 44 Ostřička hoblovacích nožů do 640 mm délky 44 Ostřička kruhových nožů RMS a RMS-A 44 Ostřička elektrod WIG 4 44 Nástrojová bruska s diamant. kotoučem 45 Hydraulický lisy ruční 6t 45 Hydraulický lisy ruční 10t 45 Hydraulické lisy t 45 Hydraulické lisy t 46 Hydraulické lisy t nožní pohon 46 Hydraulické lisy t pneumat. pohon Strana 3

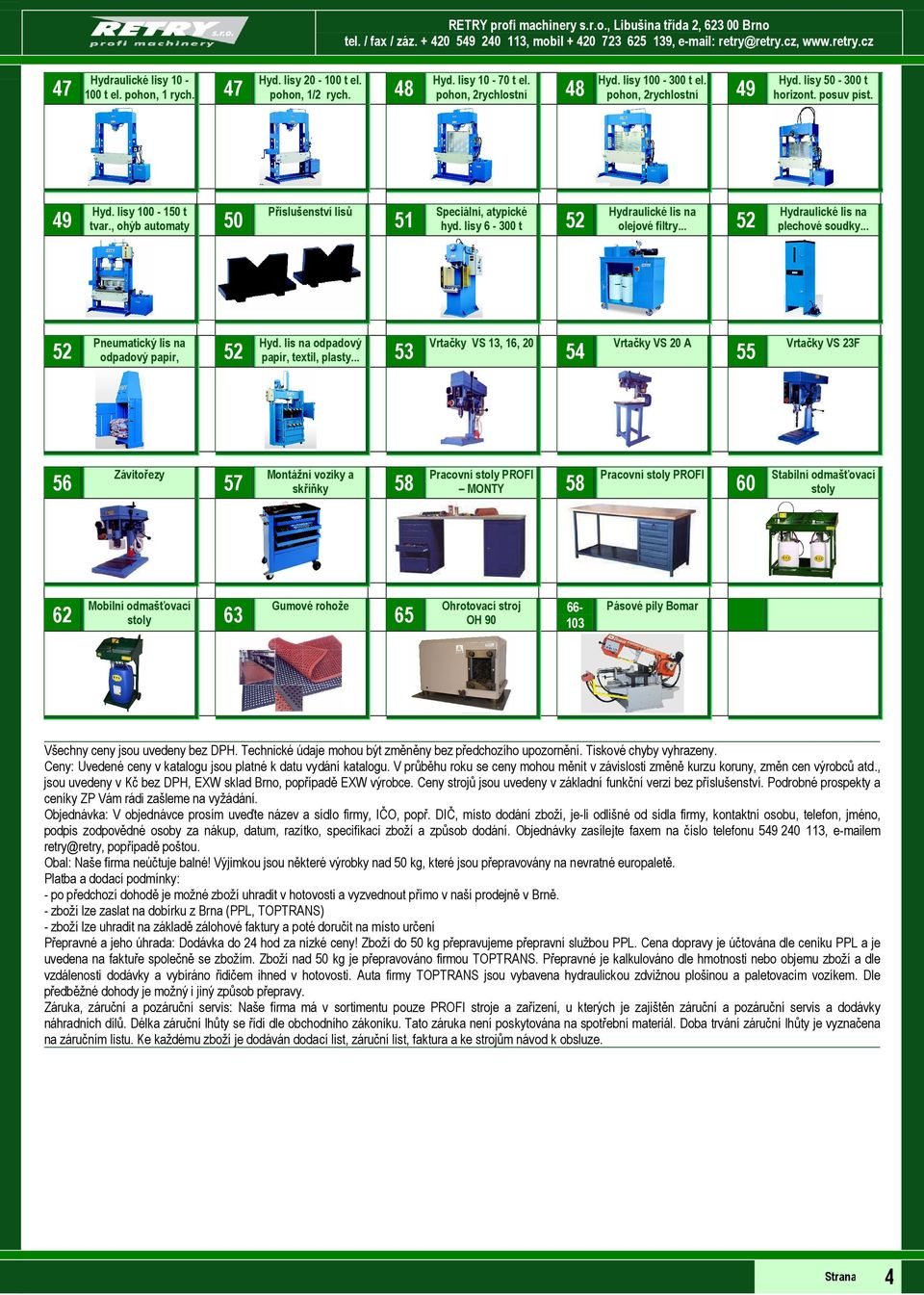

4 47 Hydraulické lisy t el. pohon, 1 rych. 47 Hyd. lisy t el. pohon, 1/2 rych. 48 Hyd. lisy t el. pohon, 2rychlostní 48 Hyd. lisy t el. pohon, 2rychlostní 49 Hyd. lisy t horizont. posuv píst. 49 Hyd. lisy t tvar., ohýb automaty 50 Příslušenství lisů 51 Speciální, atypické hyd. lisy t 52 Hydraulické lis na olejové filtry Hydraulické lis na plechové soudky Pneumatický lis na odpadový papír, 52 Hyd. lis na odpadový papír, textil, plasty Vrtačky VS 13, 16, Vrtačky VS 20 A 55 Vrtačky VS 23F 56 Závitořezy 57 Montážní vozíky a skříňky 58 Pracovní stoly PROFI MONTY 58 Pracovní stoly PROFI 60 Stabilní odmašťovací stoly 62 Mobilní odmašťovací stoly 63 Gumové rohože 65 Ohrotovací stroj OH Pásové pily Bomar Všechny ceny jsou uvedeny bez DPH. Technické údaje mohou být změněny bez předchozího upozornění. Tiskové chyby vyhrazeny. Ceny: Uvedené ceny v katalogu jsou platné k datu vydání katalogu. V průběhu roku se ceny mohou měnit v závislosti změně kurzu koruny, změn cen výrobců atd., jsou uvedeny v Kč bez DPH, EXW sklad Brno, popřípadě EXW výrobce. Ceny strojů jsou uvedeny v základní funkční verzi bez příslušenství. Podrobné prospekty a ceníky ZP Vám rádi zašleme na vyžádání. Objednávka: V objednávce prosím uveďte název a sídlo firmy, IČO, popř. DIČ, místo dodání zboží, je-li odlišné od sídla firmy, kontaktní osobu, telefon, jméno, podpis zodpovědné osoby za nákup, datum, razítko, specifikaci zboží a způsob dodání. Objednávky zasílejte faxem na číslo telefonu , em retry@retry, popřípadě poštou. Obal: Naše firma neúčtuje balné! Výjimkou jsou některé výrobky nad 50 kg, které jsou přepravovány na nevratné europaletě. Platba a dodací podmínky: - po předchozí dohodě je možné zboží uhradit v hotovosti a vyzvednout přímo v naší prodejně v Brně. - zboží lze zaslat na dobírku z Brna (PPL, TOPTRANS) - zboží lze uhradit na základě zálohové faktury a poté doručit na místo určení Přepravné a jeho úhrada: Dodávka do 24 hod za nízké ceny! Zboží do 50 kg přepravujeme přepravní službou PPL. Cena dopravy je účtována dle ceníku PPL a je uvedena na faktuře společně se zbožím. Zboží nad 50 kg je přepravováno firmou TOPTRANS. Přepravné je kalkulováno dle hmotnosti nebo objemu zboží a dle vzdálenosti dodávky a vybíráno řidičem ihned v hotovosti. Auta firmy TOPTRANS jsou vybavena hydraulickou zdvižnou plošinou a paletovacím vozíkem. Dle předběžné dohody je možný i jiný způsob přepravy. Záruka, záruční a pozáruční servis: Naše firma má v sortimentu pouze PROFI stroje a zařízení, u kterých je zajištěn záruční a pozáruční servis a dodávky náhradních dílů. Délka záruční lhůty se řídí dle obchodního zákoníku. Tato záruka není poskytována na spotřební materiál. Doba trvání záruční lhůty je vyznačena na záručním listu. Ke každému zboží je dodáván dodací list, záruční list, faktura a ke strojům návod k obsluze. Strana 4

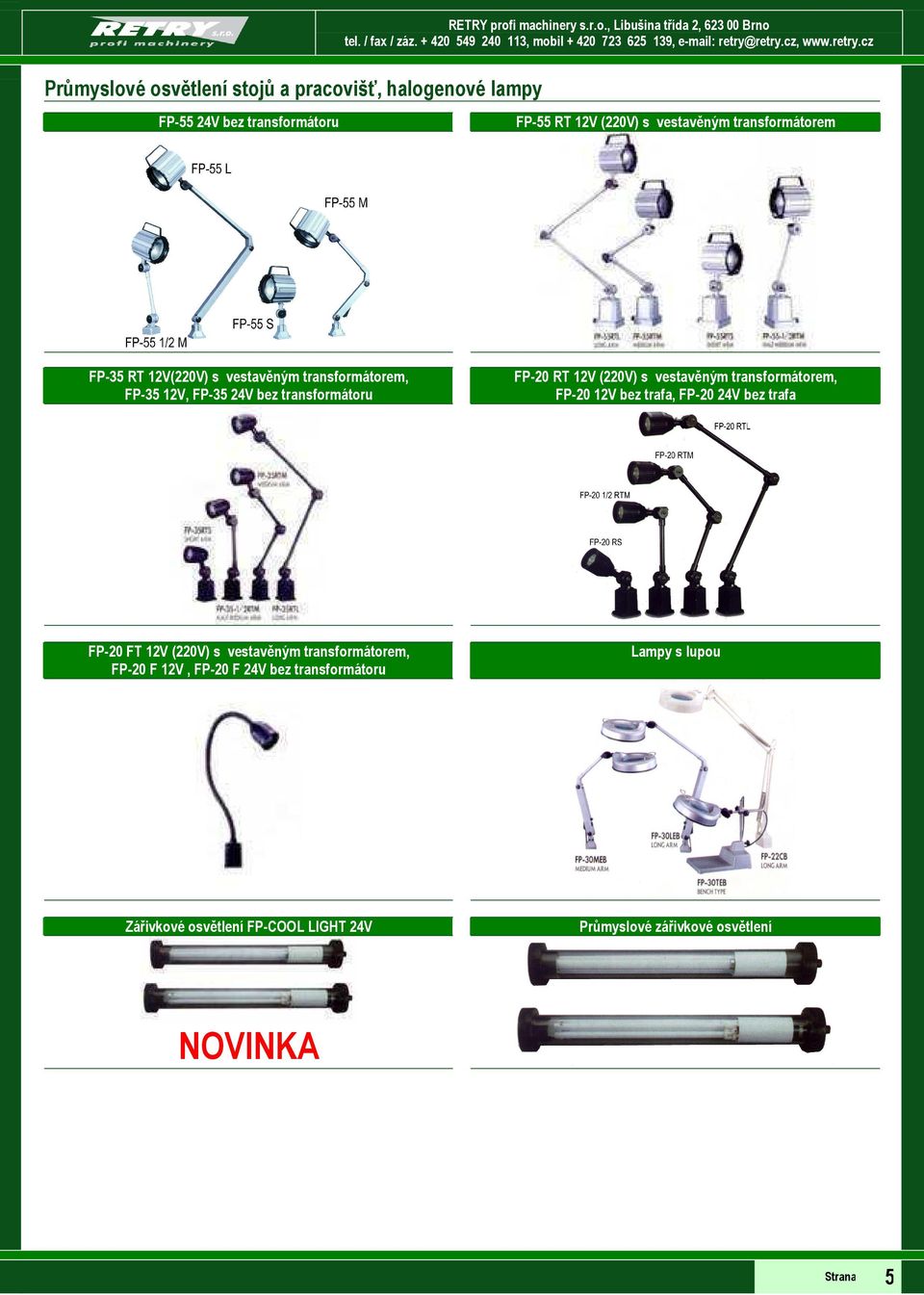

5 Průmyslové osvětlení stojů a pracovišť, halogenové lampy FP-55 24V bez transformátoru FP-55 RT 12V (220V) s vestavěným transformátorem FP-35 RT 12V(220V) s vestavěným transformátorem, FP-35 12V, FP-35 24V bez transformátoru FP-20 RT 12V (220V) s vestavěným transformátorem, FP-20 12V bez trafa, FP-20 24V bez trafa FP-20 FT 12V (220V) s vestavěným transformátorem, FP-20 F 12V, FP-20 F 24V bez transformátoru Lampy s lupou Zářivkové osvětlení FP-COOL LIGHT 24V Průmyslové zářivkové osvětlení NOVINKA Strana 5

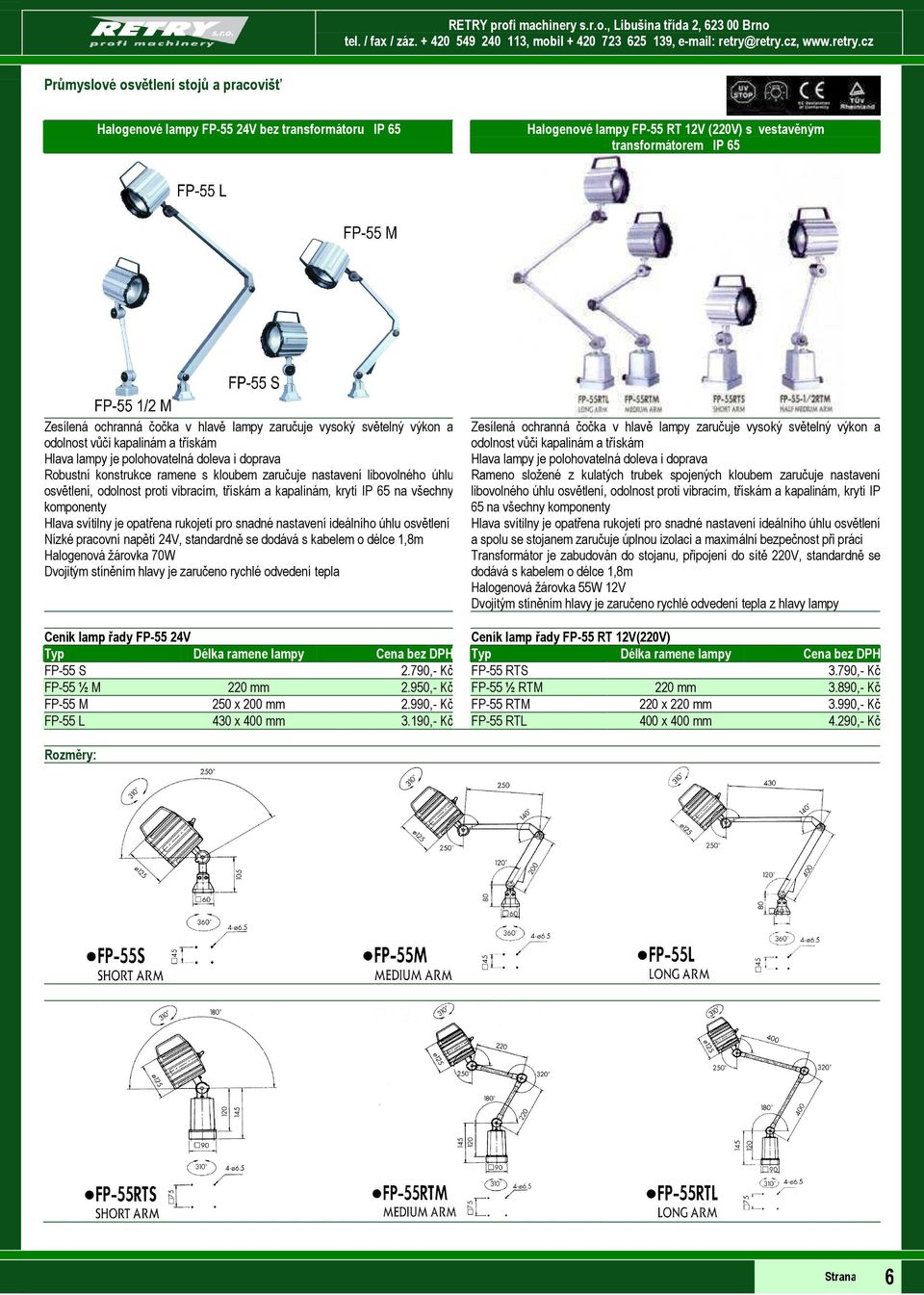

6 Průmyslové osvětlení stojů a pracovišť Halogenové lampy FP-55 24V bez transformátoru IP 65 Halogenové lampy FP-55 RT 12V (220V) s vestavěným transformátorem IP 65 Zesílená ochranná čočka v hlavě lampy zaručuje vysoký světelný výkon a odolnost vůči kapalinám a třískám Hlava lampy je polohovatelná doleva i doprava Robustní konstrukce ramene s kloubem zaručuje nastavení libovolného úhlu osvětlení, odolnost proti vibracím, třískám a kapalinám, krytí IP 65 na všechny komponenty Hlava svítilny je opatřena rukojetí pro snadné nastavení ideálního úhlu osvětlení Nízké pracovní napětí 24V, standardně se dodává s kabelem o délce 1,8m Halogenová žárovka 70W Dvojitým stíněním hlavy je zaručeno rychlé odvedení tepla Zesílená ochranná čočka v hlavě lampy zaručuje vysoký světelný výkon a odolnost vůči kapalinám a třískám Hlava lampy je polohovatelná doleva i doprava Rameno složené z kulatých trubek spojených kloubem zaručuje nastavení libovolného úhlu osvětlení, odolnost proti vibracím, třískám a kapalinám, krytí IP 65 na všechny komponenty Hlava svítilny je opatřena rukojetí pro snadné nastavení ideálního úhlu osvětlení a spolu se stojanem zaručuje úplnou izolaci a maximální bezpečnost při práci Transformátor je zabudován do stojanu, připojení do sítě 220V, standardně se dodává s kabelem o délce 1,8m Halogenová žárovka 55W 12V Dvojitým stíněním hlavy je zaručeno rychlé odvedení tepla z hlavy lampy Ceník lamp řady FP-55 24V Ceník lamp řady FP-55 RT 12V(220V) Typ Délka ramene lampy Cena bez DPH Typ Délka ramene lampy Cena bez DPH FP-55 S 2.790,- Kč FP-55 RTS 3.790,- Kč FP-55 ½ M 220 mm 2.950,- Kč FP-55 ½ RTM 220 mm 3.890,- Kč FP-55 M 250 x 200 mm 2.990,- Kč FP-55 RTM 220 x 220 mm 3.990,- Kč FP-55 L 430 x 400 mm 3.190,- Kč FP-55 RTL 400 x 400 mm 4.290,- Kč Rozměry: Strana 6

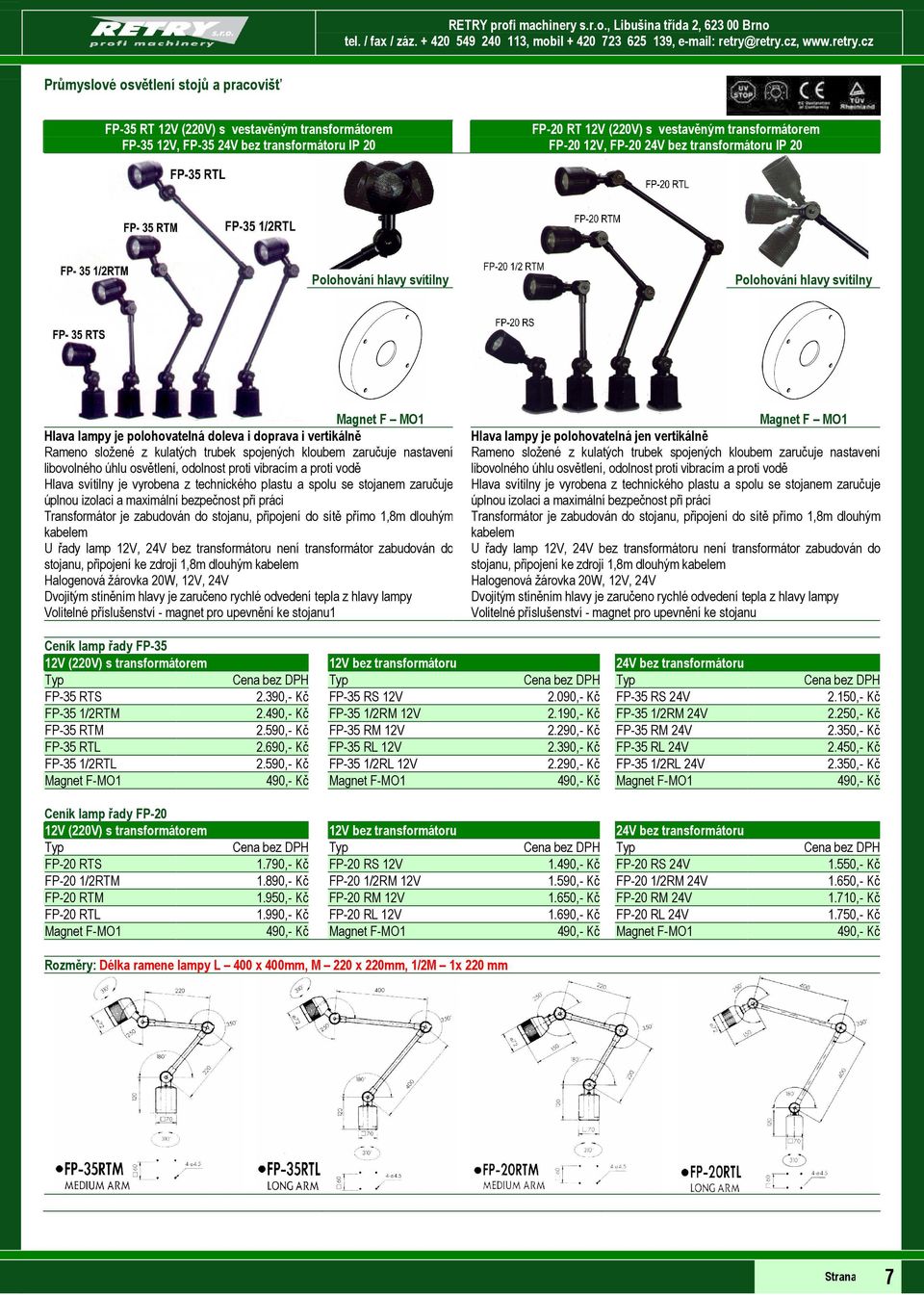

7 Průmyslové osvětlení stojů a pracovišť FP-35 RT 12V (220V) s vestavěným transformátorem FP-35 12V, FP-35 24V bez transformátoru IP 20 FP-20 RT 12V (220V) s vestavěným transformátorem FP-20 12V, FP-20 24V bez transformátoru IP 20 Polohování hlavy svítilny Polohování hlavy svítilny Magnet F MO1 Hlava lampy je polohovatelná doleva i doprava i vertikálně Rameno složené z kulatých trubek spojených kloubem zaručuje nastavení libovolného úhlu osvětlení, odolnost proti vibracím a proti vodě Hlava svítilny je vyrobena z technického plastu a spolu se stojanem zaručuje úplnou izolaci a maximální bezpečnost při práci Transformátor je zabudován do stojanu, připojení do sítě přímo 1,8m dlouhým kabelem U řady lamp 12V, 24V bez transformátoru není transformátor zabudován do stojanu, připojení ke zdroji 1,8m dlouhým kabelem Halogenová žárovka 20W, 12V, 24V Dvojitým stíněním hlavy je zaručeno rychlé odvedení tepla z hlavy lampy Volitelné příslušenství - magnet pro upevnění ke stojanu1 Magnet F MO1 Hlava lampy je polohovatelná jen vertikálně Rameno složené z kulatých trubek spojených kloubem zaručuje nastavení libovolného úhlu osvětlení, odolnost proti vibracím a proti vodě Hlava svítilny je vyrobena z technického plastu a spolu se stojanem zaručuje úplnou izolaci a maximální bezpečnost při práci Transformátor je zabudován do stojanu, připojení do sítě přímo 1,8m dlouhým kabelem U řady lamp 12V, 24V bez transformátoru není transformátor zabudován do stojanu, připojení ke zdroji 1,8m dlouhým kabelem Halogenová žárovka 20W, 12V, 24V Dvojitým stíněním hlavy je zaručeno rychlé odvedení tepla z hlavy lampy Volitelné příslušenství - magnet pro upevnění ke stojanu Ceník lamp řady FP-35 12V (220V) s transformátorem 12V bez transformátoru 24V bez transformátoru Typ Cena bez DPH Typ Cena bez DPH Typ Cena bez DPH FP-35 RTS 2.390,- Kč FP-35 RS 12V 2.090,- Kč FP-35 RS 24V 2.150,- Kč FP-35 1/2RTM 2.490,- Kč FP-35 1/2RM 12V 2.190,- Kč FP-35 1/2RM 24V 2.250,- Kč FP-35 RTM 2.590,- Kč FP-35 RM 12V 2.290,- Kč FP-35 RM 24V 2.350,- Kč FP-35 RTL 2.690,- Kč FP-35 RL 12V 2.390,- Kč FP-35 RL 24V 2.450,- Kč FP-35 1/2RTL 2.590,- Kč FP-35 1/2RL 12V 2.290,- Kč FP-35 1/2RL 24V 2.350,- Kč Magnet F-MO1 490,- Kč Magnet F-MO1 490,- Kč Magnet F-MO1 490,- Kč Ceník lamp řady FP-20 12V (220V) s transformátorem 12V bez transformátoru 24V bez transformátoru Typ Cena bez DPH Typ Cena bez DPH Typ Cena bez DPH FP-20 RTS 1.790,- Kč FP-20 RS 12V 1.490,- Kč FP-20 RS 24V 1.550,- Kč FP-20 1/2RTM 1.890,- Kč FP-20 1/2RM 12V 1.590,- Kč FP-20 1/2RM 24V 1.650,- Kč FP-20 RTM 1.950,- Kč FP-20 RM 12V 1.650,- Kč FP-20 RM 24V 1.710,- Kč FP-20 RTL 1.990,- Kč FP-20 RL 12V 1.690,- Kč FP-20 RL 24V 1.750,- Kč Magnet F-MO1 490,- Kč Magnet F-MO1 490,- Kč Magnet F-MO1 490,- Kč Rozměry: Délka ramene lampy L 400 x 400mm, M 220 x 220mm, 1/2M 1x 220 mm Strana 7

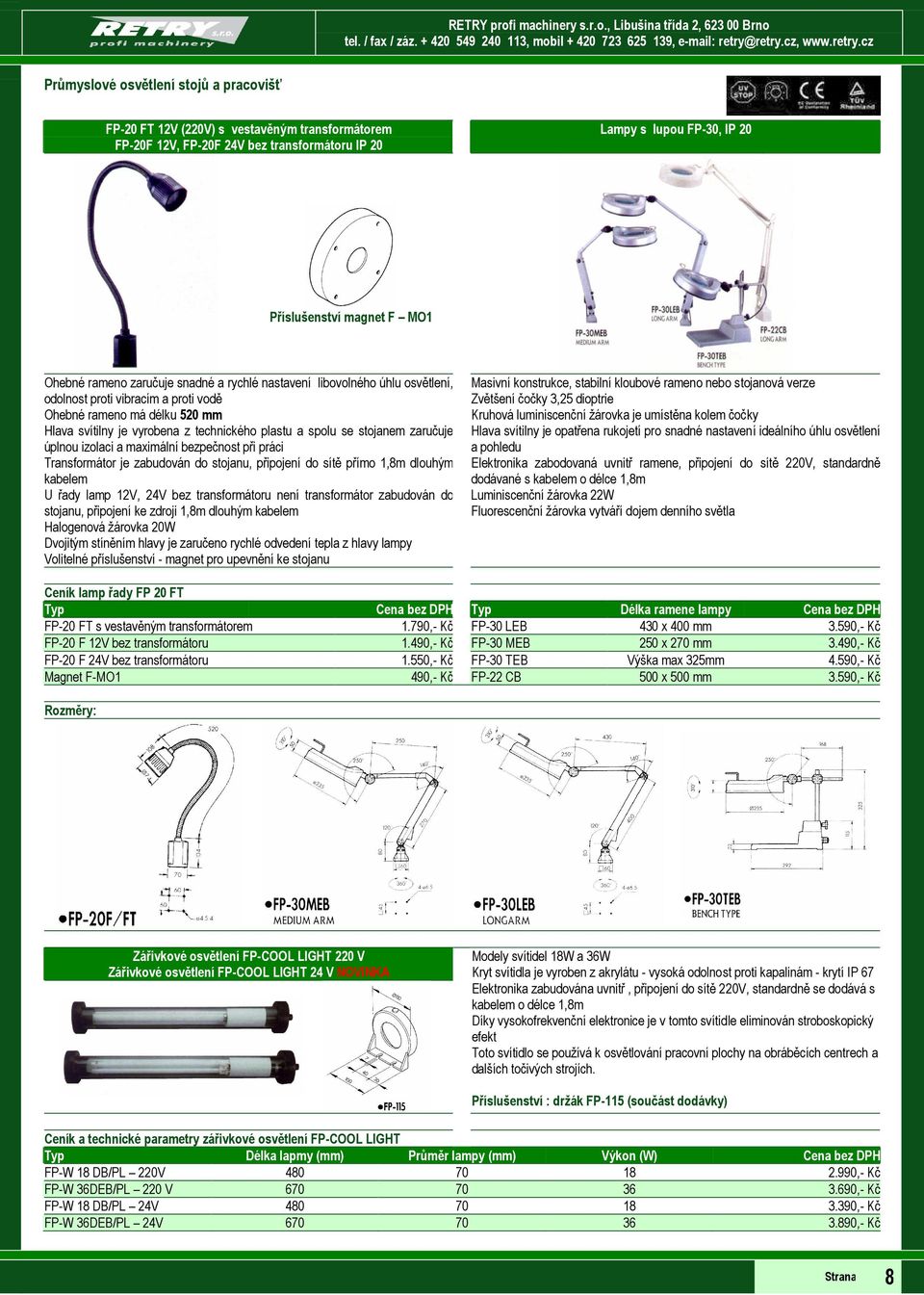

8 Průmyslové osvětlení stojů a pracovišť FP-20 FT 12V (220V) s vestavěným transformátorem FP-20F 12V, FP-20F 24V bez transformátoru IP 20 Lampy s lupou FP-30, IP 20 Příslušenství magnet F MO1 Ohebné rameno zaručuje snadné a rychlé nastavení libovolného úhlu osvětlení, odolnost proti vibracím a proti vodě Ohebné rameno má délku 520 mm Hlava svítilny je vyrobena z technického plastu a spolu se stojanem zaručuje úplnou izolaci a maximální bezpečnost při práci Transformátor je zabudován do stojanu, připojení do sítě přímo 1,8m dlouhým kabelem U řady lamp 12V, 24V bez transformátoru není transformátor zabudován do stojanu, připojení ke zdroji 1,8m dlouhým kabelem Halogenová žárovka 20W Dvojitým stíněním hlavy je zaručeno rychlé odvedení tepla z hlavy lampy Volitelné příslušenství - magnet pro upevnění ke stojanu Masivní konstrukce, stabilní kloubové rameno nebo stojanová verze Zvětšení čočky 3,25 dioptrie Kruhová luminiscenční žárovka je umístěna kolem čočky Hlava svítilny je opatřena rukojetí pro snadné nastavení ideálního úhlu osvětlení a pohledu Elektronika zabodovaná uvnitř ramene, připojení do sítě 220V, standardně dodávané s kabelem o délce 1,8m Luminiscenční žárovka 22W Fluorescenční žárovka vytváří dojem denního světla Ceník lamp řady FP 20 FT Typ Cena bez DPH Typ Délka ramene lampy Cena bez DPH FP-20 FT s vestavěným transformátorem 1.790,- Kč FP-30 LEB 430 x 400 mm 3.590,- Kč FP-20 F 12V bez transformátoru 1.490,- Kč FP-30 MEB 250 x 270 mm 3.490,- Kč FP-20 F 24V bez transformátoru 1.550,- Kč FP-30 TEB Výška max 325mm 4.590,- Kč Magnet F-MO1 490,- Kč FP-22 CB 500 x 500 mm 3.590,- Kč Rozměry: Zářivkové osvětlení FP-COOL LIGHT 220 V Zářivkové osvětlení FP-COOL LIGHT 24 V NOVINKA Modely svítidel 18W a 36W Kryt svítidla je vyroben z akrylátu - vysoká odolnost proti kapalinám - krytí IP 67 Elektronika zabudována uvnitř, připojení do sítě 220V, standardně se dodává s kabelem o délce 1,8m Díky vysokofrekvenční elektronice je v tomto svítidle eliminován stroboskopický efekt Toto svítidlo se používá k osvětlování pracovní plochy na obráběcích centrech a dalších točivých strojích. Příslušenství : držák FP-115 (součást dodávky) Ceník a technické parametry zářivkové osvětlení FP-COOL LIGHT Typ Délka lapmy (mm) Průměr lampy (mm) Výkon (W) Cena bez DPH FP-W 18 DB/PL 220V ,- Kč FP-W 36DEB/PL 220 V ,- Kč FP-W 18 DB/PL 24V ,- Kč FP-W 36DEB/PL 24V ,- Kč Strana 8

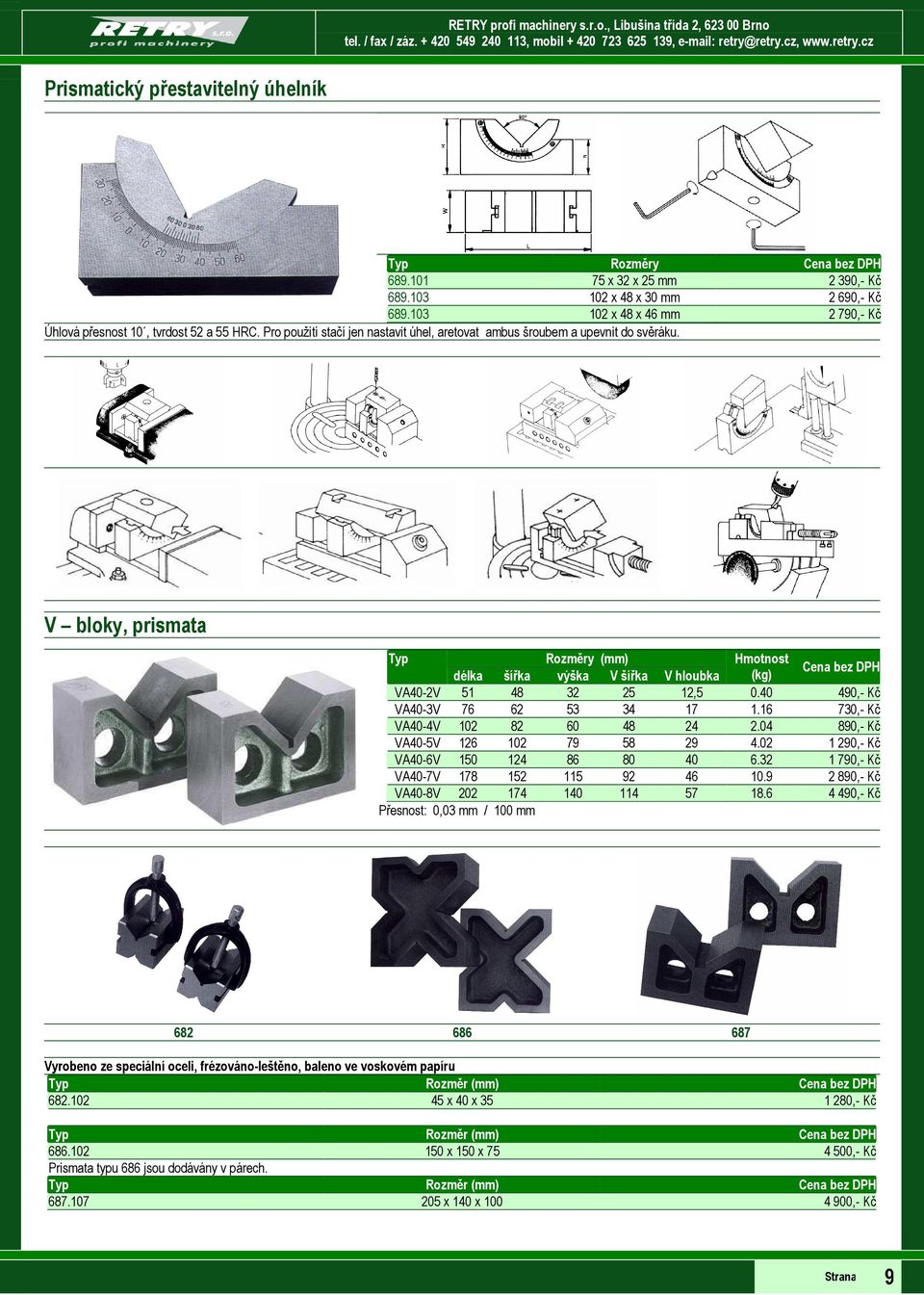

9 Prismatický přestavitelný úhelník Typ Rozměry Cena bez DPH x 32 x 25 mm 2 390,- Kč x 48 x 30 mm 2 690,- Kč x 48 x 46 mm 2 790,- Kč Úhlová přesnost 10, tvrdost 52 a 55 HRC. Pro použití stačí jen nastavit úhel, aretovat ambus šroubem a upevnit do svěráku. V bloky, prismata Typ Rozměry (mm) Hmotnost délka šířka výška V šířka V hloubka (kg) Cena bez DPH VA40-2V , ,- Kč VA40-3V ,- Kč VA40-4V ,- Kč VA40-5V ,- Kč VA40-6V ,- Kč VA40-7V ,- Kč VA40-8V ,- Kč Přesnost: 0,03 mm / 100 mm Vyrobeno ze speciální oceli, frézováno-leštěno, baleno ve voskovém papíru Typ Rozměr (mm) Cena bez DPH x 40 x ,- Kč Typ Rozměr (mm) Cena bez DPH x 150 x ,- Kč Prismata typu 686 jsou dodávány v párech. Typ Rozměr (mm) Cena bez DPH x 140 x ,- Kč Strana 9

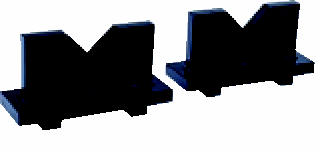

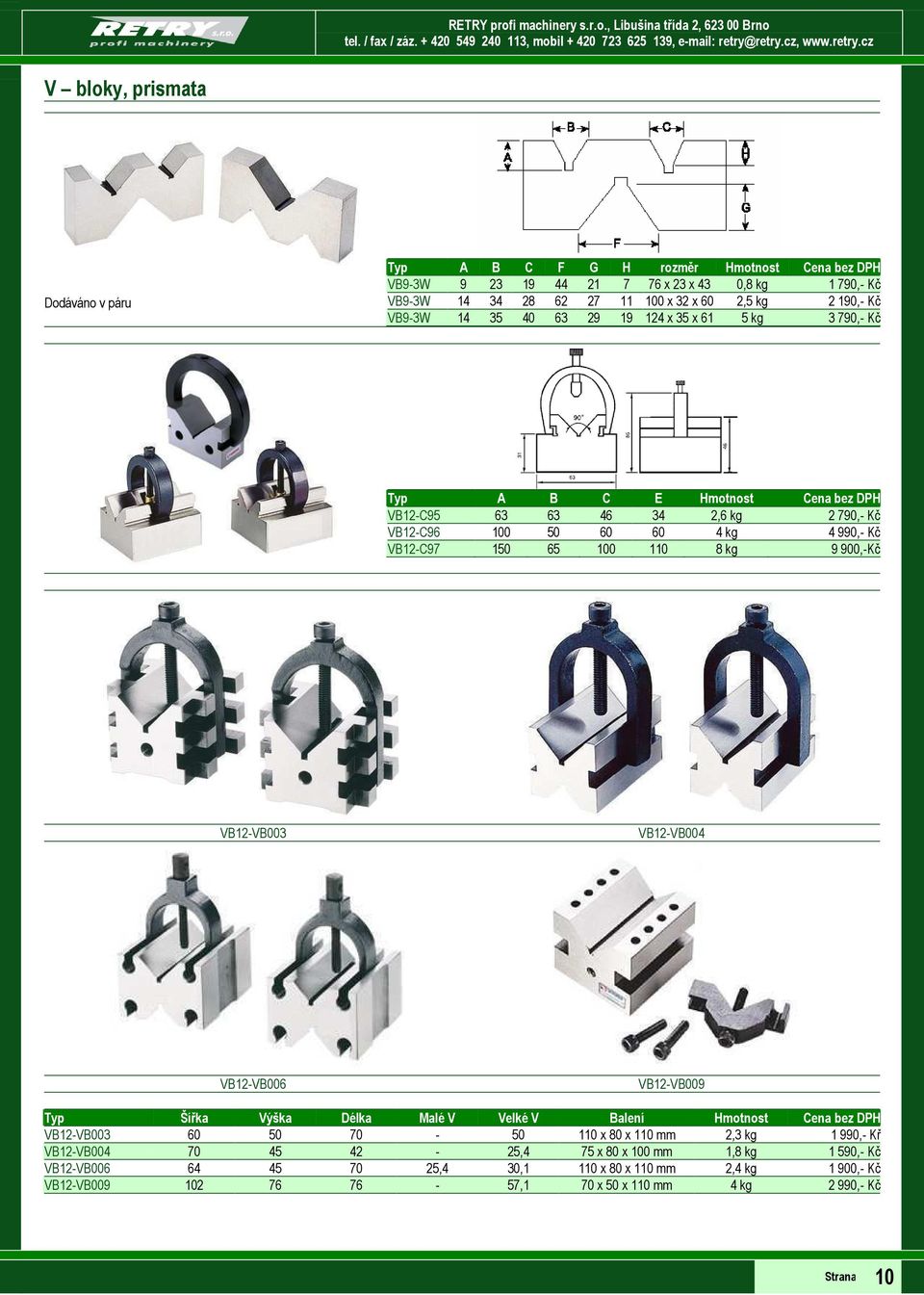

10 V bloky, prismata Dodáváno v páru Typ A B C F G H rozměr Hmotnost Cena bez DPH VB9-3W x 23 x 43 0,8 kg 1 790,- Kč VB9-3W x 32 x 60 2,5 kg 2 190,- Kč VB9-3W x 35 x 61 5 kg 3 790,- Kč Typ A B C E Hmotnost Cena bez DPH VB12-C ,6 kg 2 790,- Kč VB12-C kg 4 990,- Kč VB12-C kg 9 900,-Kč VB12-VB003 VB12-VB004 VB12-VB006 VB12-VB009 Typ Šířka Výška Délka Malé V Velké V Balení Hmotnost Cena bez DPH VB12-VB x 80 x 110 mm 2,3 kg 1 990,- Kř VB12-VB ,4 75 x 80 x 100 mm 1,8 kg 1 590,- Kč VB12-VB ,4 30,1 110 x 80 x 110 mm 2,4 kg 1 900,- Kč VB12-VB ,1 70 x 50 x 110 mm 4 kg 2 990,- Kč Strana 10

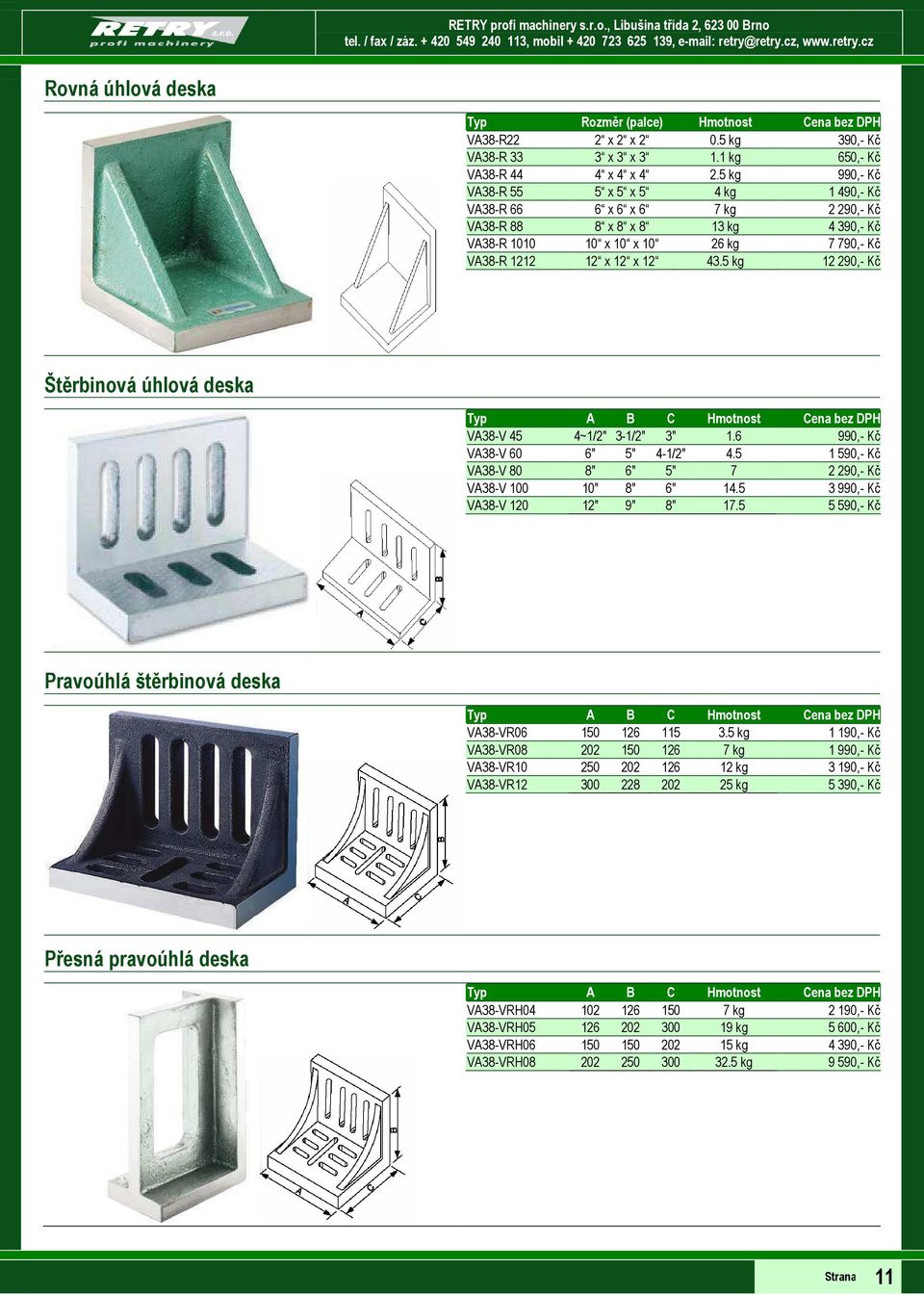

11 Rovná úhlová deska Typ Rozměr (palce) Hmotnost Cena bez DPH VA38-R22 2 x 2 x kg 390,- Kč VA38-R 33 3 x 3 x kg 650,- Kč VA38-R 44 4 x 4 x kg 990,- Kč VA38-R 55 5 x 5 x 5 4 kg 1 490,- Kč VA38-R 66 6 x 6 x 6 7 kg 2 290,- Kč VA38-R 88 8 x 8 x 8 13 kg 4 390,- Kč VA38-R x 10 x kg 7 790,- Kč VA38-R x 12 x kg ,- Kč Štěrbinová úhlová deska Typ A B C Hmotnost Cena bez DPH VA38-V 45 4~1/2" 3-1/2" 3" ,- Kč VA38-V 60 6" 5" 4-1/2" ,- Kč VA38-V 80 8" 6" 5" ,- Kč VA38-V " 8" 6" ,- Kč VA38-V " 9" 8" ,- Kč Pravoúhlá štěrbinová deska Typ A B C Hmotnost Cena bez DPH VA38-VR kg 1 190,- Kč VA38-VR kg 1 990,- Kč VA38-VR kg 3 190,- Kč VA38-VR kg 5 390,- Kč Přesná pravoúhlá deska Typ A B C Hmotnost Cena bez DPH VA38-VRH kg 2 190,- Kč VA38-VRH kg 5 600,- Kč VA38-VRH kg 4 390,- Kč VA38-VRH kg 9 590,- Kč Strana 11

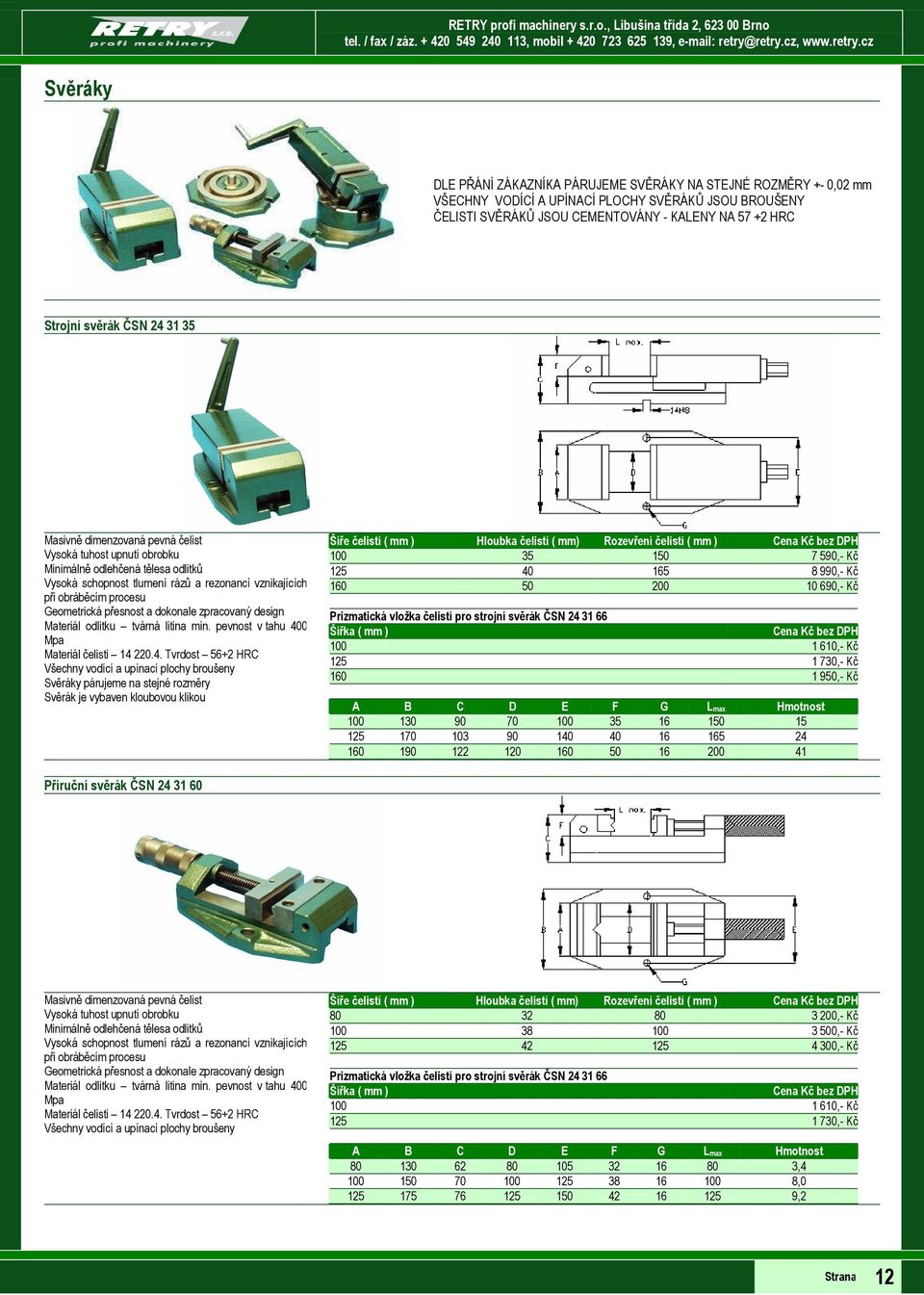

12 Svěráky DLE PŘÁNÍ ZÁKAZNÍKA PÁRUJEME SVĚRÁKY NA STEJNÉ ROZMĚRY +- 0,02 mm VŠECHNY VODÍCÍ A UPÍNACÍ PLOCHY SVĚRÁKŮ JSOU BROUŠENY ČELISTI SVĚRÁKŮ JSOU CEMENTOVÁNY - KALENY NA HRC Strojní svěrák ČSN Masivně dimenzovaná pevná čelist Vysoká tuhost upnutí obrobku Minimálně odlehčená tělesa odlitků Vysoká schopnost tlumení rázů a rezonancí vznikajících při obráběcím procesu Geometrická přesnost a dokonale zpracovaný design Materiál odlitku tvárná litina min. pevnost v tahu 400 Mpa Materiál čelisti Tvrdost 56+2 HRC Všechny vodící a upínací plochy broušeny Svěráky párujeme na stejné rozměry Svěrák je vybaven kloubovou klikou Šíře čelistí ( mm ) Hloubka čelistí ( mm) Rozevření čelistí ( mm ) Cena Kč bez DPH ,- Kč ,- Kč ,- Kč Prizmatická vložka čelistí pro strojní svěrák ČSN Šířka ( mm ) Cena Kč bez DPH ,- Kč ,- Kč ,- Kč A B C D E F G Lmax Hmotnost Příruční svěrák ČSN Masivně dimenzovaná pevná čelist Vysoká tuhost upnutí obrobku Minimálně odlehčená tělesa odlitků Vysoká schopnost tlumení rázů a rezonancí vznikajících při obráběcím procesu Geometrická přesnost a dokonale zpracovaný design Materiál odlitku tvárná litina min. pevnost v tahu 400 Mpa Materiál čelisti Tvrdost 56+2 HRC Všechny vodící a upínací plochy broušeny Šíře čelistí ( mm ) Hloubka čelistí ( mm) Rozevření čelistí ( mm ) Cena Kč bez DPH ,- Kč ,- Kč ,- Kč Prizmatická vložka čelistí pro strojní svěrák ČSN Šířka ( mm ) Cena Kč bez DPH ,- Kč ,- Kč A B C D E F G Lmax Hmotnost , , ,2 Strana 12

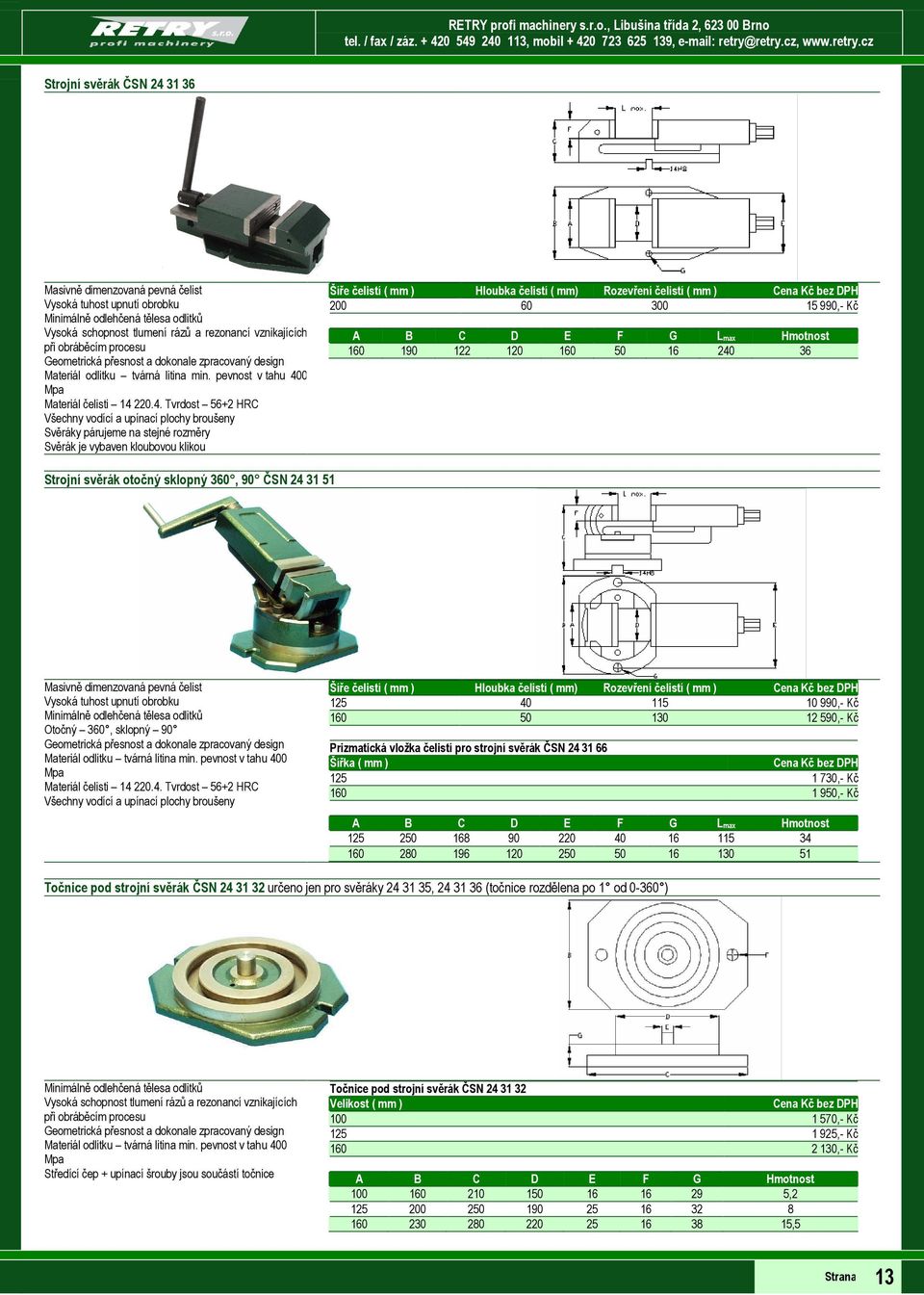

13 Strojní svěrák ČSN Masivně dimenzovaná pevná čelist Vysoká tuhost upnutí obrobku Minimálně odlehčená tělesa odlitků Vysoká schopnost tlumení rázů a rezonancí vznikajících při obráběcím procesu Geometrická přesnost a dokonale zpracovaný design Materiál odlitku tvárná litina min. pevnost v tahu 400 Mpa Materiál čelisti Tvrdost 56+2 HRC Všechny vodící a upínací plochy broušeny Svěráky párujeme na stejné rozměry Svěrák je vybaven kloubovou klikou Šíře čelistí ( mm ) Hloubka čelistí ( mm) Rozevření čelistí ( mm ) Cena Kč bez DPH ,- Kč A B C D E F G Lmax Hmotnost Strojní svěrák otočný sklopný 360, 90 ČSN Masivně dimenzovaná pevná čelist Vysoká tuhost upnutí obrobku Minimálně odlehčená tělesa odlitků Otočný 360, sklopný 90 Geometrická přesnost a dokonale zpracovaný design Materiál odlitku tvárná litina min. pevnost v tahu 400 Mpa Materiál čelisti Tvrdost 56+2 HRC Všechny vodící a upínací plochy broušeny Šíře čelistí ( mm ) Hloubka čelistí ( mm) Rozevření čelistí ( mm ) Cena Kč bez DPH ,- Kč ,- Kč Prizmatická vložka čelistí pro strojní svěrák ČSN Šířka ( mm ) Cena Kč bez DPH ,- Kč ,- Kč A B C D E F G Lmax Hmotnost Točnice pod strojní svěrák ČSN určeno jen pro svěráky , (točnice rozdělena po 1 od ) Minimálně odlehčená tělesa odlitků Vysoká schopnost tlumení rázů a rezonancí vznikajících při obráběcím procesu Geometrická přesnost a dokonale zpracovaný design Materiál odlitku tvárná litina min. pevnost v tahu 400 Mpa Středící čep + upínací šrouby jsou součástí točnice Točnice pod strojní svěrák ČSN Velikost ( mm ) Cena Kč bez DPH ,- Kč ,- Kč ,- Kč A B C D E F G Hmotnost , ,5 Strana 13

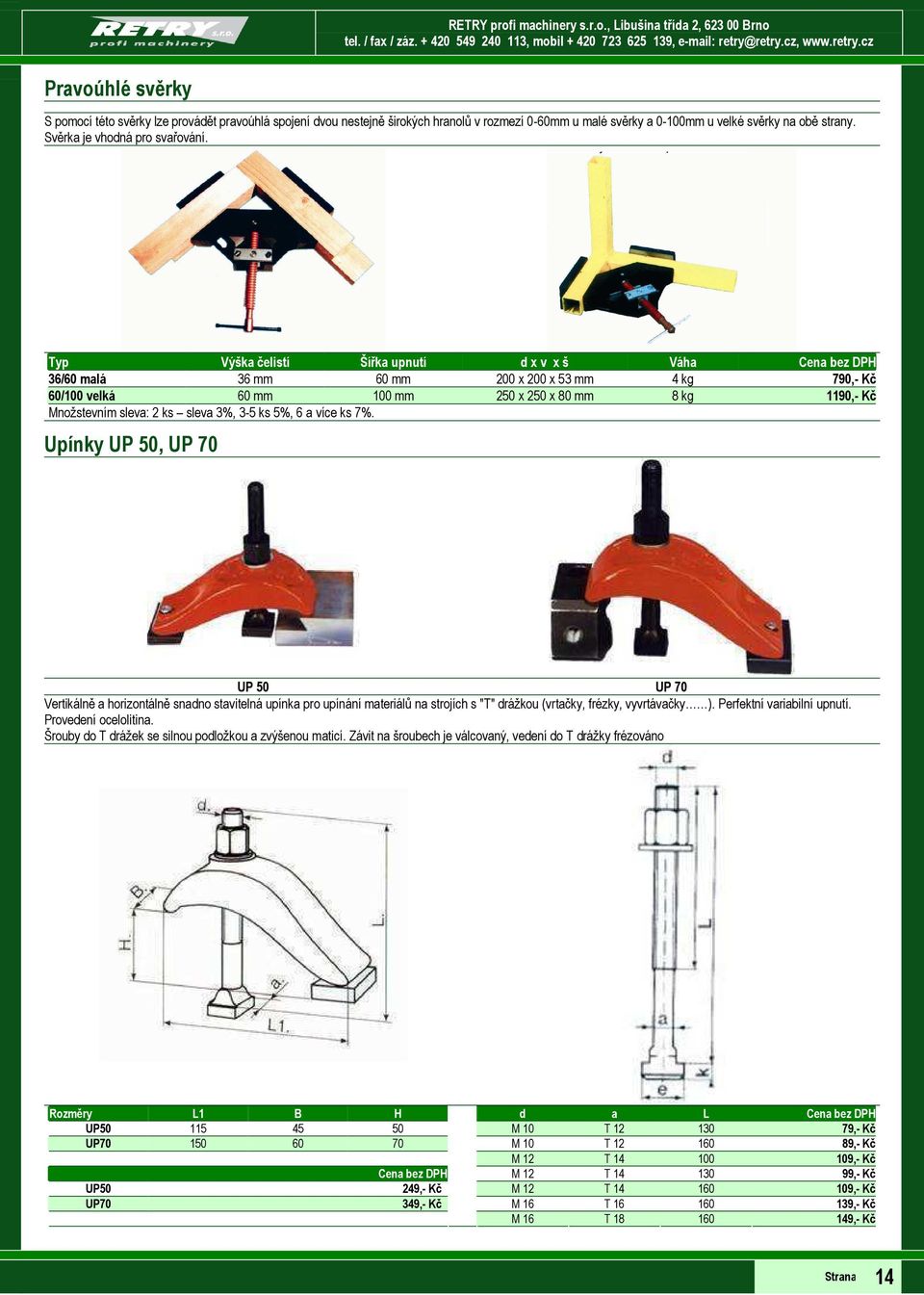

14 Pravoúhlé svěrky S pomocí této svěrky lze provádět pravoúhlá spojení dvou nestejně širokých hranolů v rozmezí 0-60mm u malé svěrky a 0-100mm u velké svěrky na obě strany. Svěrka je vhodná pro svařování. Typ Výška čelistí Šířka upnutí d x v x š Váha Cena bez DPH 36/60 malá 36 mm 60 mm 200 x 200 x 53 mm 4 kg 790,- Kč 60/100 velká 60 mm 100 mm 250 x 250 x 80 mm 8 kg 1190,- Kč Množstevním sleva: 2 ks sleva 3%, 3-5 ks 5%, 6 a více ks 7%. Upínky UP 50, UP 70 UP 50 UP 70 Vertikálně a horizontálně snadno stavitelná upínka pro upínání materiálů na strojích s "T" drážkou (vrtačky, frézky, vyvrtávačky ). Perfektní variabilní upnutí. Provedení ocelolitina. Šrouby do T drážek se silnou podložkou a zvýšenou maticí. Závit na šroubech je válcovaný, vedení do T drážky frézováno Rozměry L1 B H d a L Cena bez DPH UP M 10 T ,- Kč UP M 10 T ,- Kč M 12 T ,- Kč Cena bez DPH M 12 T ,- Kč UP50 249,- Kč M 12 T ,- Kč UP70 349,- Kč M 16 T ,- Kč M 16 T ,- Kč Strana 14

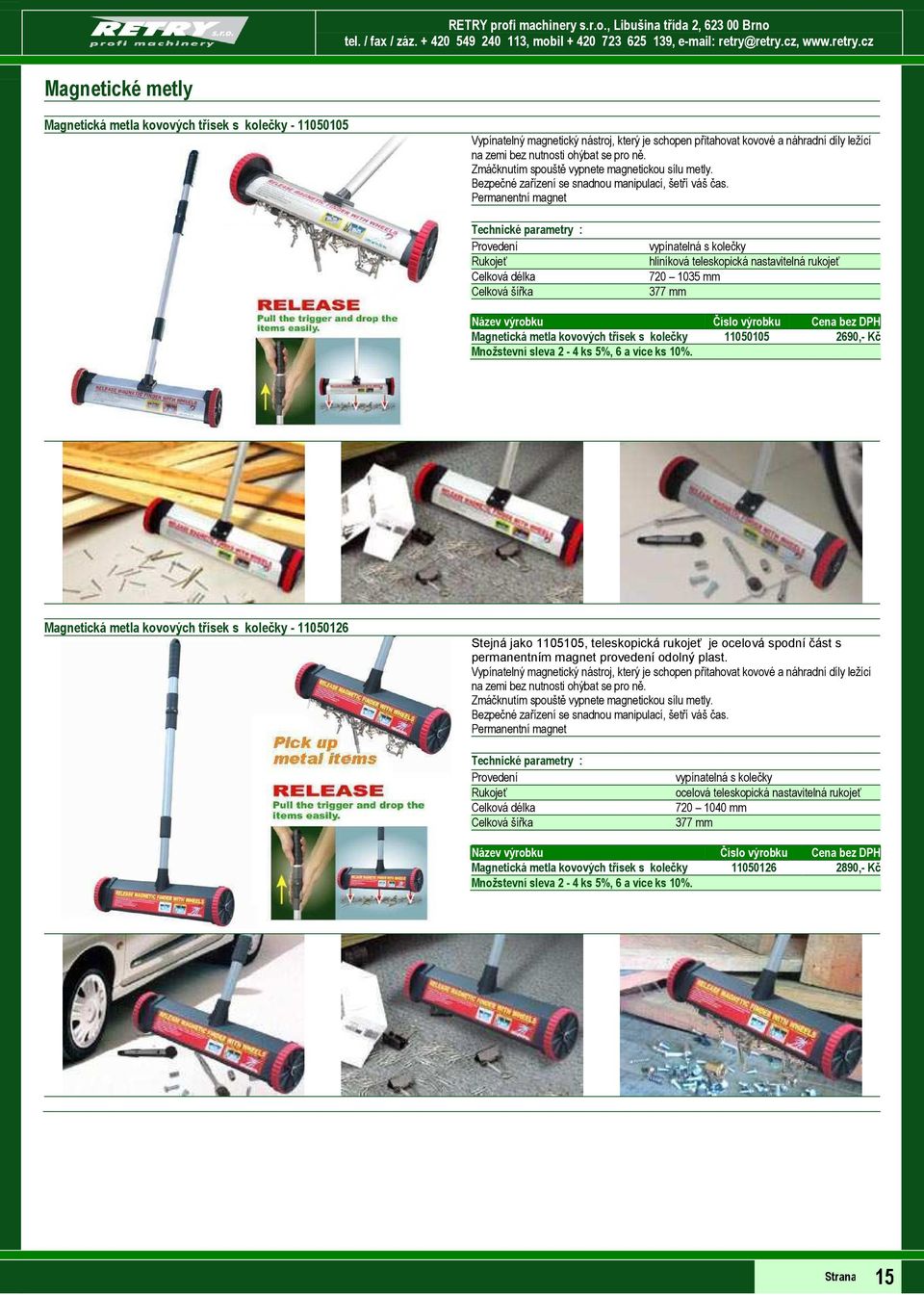

15 Magnetické metly Magnetická metla kovových třísek s kolečky Vypínatelný magnetický nástroj, který je schopen přitahovat kovové a náhradní díly ležící na zemi bez nutnosti ohýbat se pro ně. Zmáčknutím spouště vypnete magnetickou sílu metly. Bezpečné zařízení se snadnou manipulací, šetří váš čas. Permanentní magnet Technické parametry : Provedení Rukojeť Celková délka Celková šířka vypínatelná s kolečky hliníková teleskopická nastavitelná rukojeť mm 377 mm Název výrobku Číslo výrobku Cena bez DPH Magnetická metla kovových třísek s kolečky ,- Kč Množstevní sleva 2-4 ks 5%, 6 a více ks 10%. Magnetická metla kovových třísek s kolečky Stejná jako , teleskopická rukojeť je ocelová spodní část s permanentním magnet provedení odolný plast. Vypínatelný magnetický nástroj, který je schopen přitahovat kovové a náhradní díly ležící na zemi bez nutnosti ohýbat se pro ně. Zmáčknutím spouště vypnete magnetickou sílu metly. Bezpečné zařízení se snadnou manipulací, šetří váš čas. Permanentní magnet Technické parametry : Provedení Rukojeť Celková délka Celková šířka vypínatelná s kolečky ocelová teleskopická nastavitelná rukojeť mm 377 mm Název výrobku Číslo výrobku Cena bez DPH Magnetická metla kovových třísek s kolečky ,- Kč Množstevní sleva 2-4 ks 5%, 6 a více ks 10%. Strana 15

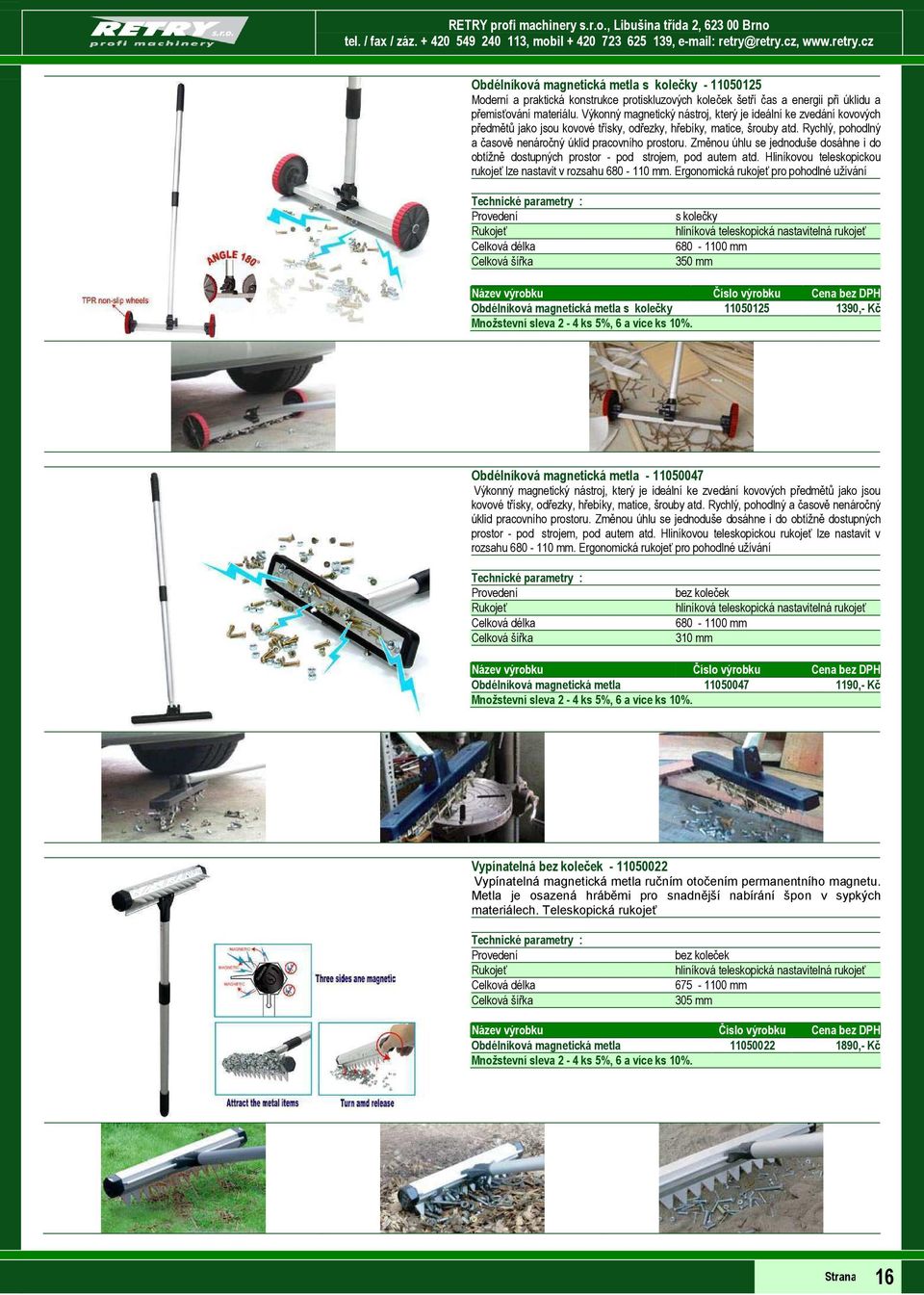

16 Obdélníková magnetická metla s kolečky Moderní a praktická konstrukce protiskluzových koleček šetří čas a energii při úklidu a přemisťování materiálu. Výkonný magnetický nástroj, který je ideální ke zvedání kovových předmětů jako jsou kovové třísky, odřezky, hřebíky, matice, šrouby atd. Rychlý, pohodlný a časově nenáročný úklid pracovního prostoru. Změnou úhlu se jednoduše dosáhne i do obtížně dostupných prostor - pod strojem, pod autem atd. Hliníkovou teleskopickou rukojeť lze nastavit v rozsahu mm. Ergonomická rukojeť pro pohodlné užívání Technické parametry : Provedení Rukojeť Celková délka Celková šířka s kolečky hliníková teleskopická nastavitelná rukojeť mm 350 mm Název výrobku Číslo výrobku Cena bez DPH Obdélníková magnetická metla s kolečky ,- Kč Množstevní sleva 2-4 ks 5%, 6 a více ks 10%. Obdélníková magnetická metla Výkonný magnetický nástroj, který je ideální ke zvedání kovových předmětů jako jsou kovové třísky, odřezky, hřebíky, matice, šrouby atd. Rychlý, pohodlný a časově nenáročný úklid pracovního prostoru. Změnou úhlu se jednoduše dosáhne i do obtížně dostupných prostor - pod strojem, pod autem atd. Hliníkovou teleskopickou rukojeť lze nastavit v rozsahu mm. Ergonomická rukojeť pro pohodlné užívání Technické parametry : Provedení Rukojeť Celková délka Celková šířka bez koleček hliníková teleskopická nastavitelná rukojeť mm 310 mm Název výrobku Číslo výrobku Cena bez DPH Obdélníková magnetická metla ,- Kč Množstevní sleva 2-4 ks 5%, 6 a více ks 10%. Vypínatelná bez koleček Vypínatelná magnetická metla ručním otočením permanentního magnetu. Metla je osazená hráběmi pro snadnější nabírání špon v sypkých materiálech. Teleskopická rukojeť Technické parametry : Provedení Rukojeť Celková délka Celková šířka bez koleček hliníková teleskopická nastavitelná rukojeť mm 305 mm Název výrobku Číslo výrobku Cena bez DPH Obdélníková magnetická metla ,- Kč Množstevní sleva 2-4 ks 5%, 6 a více ks 10%. Strana 16

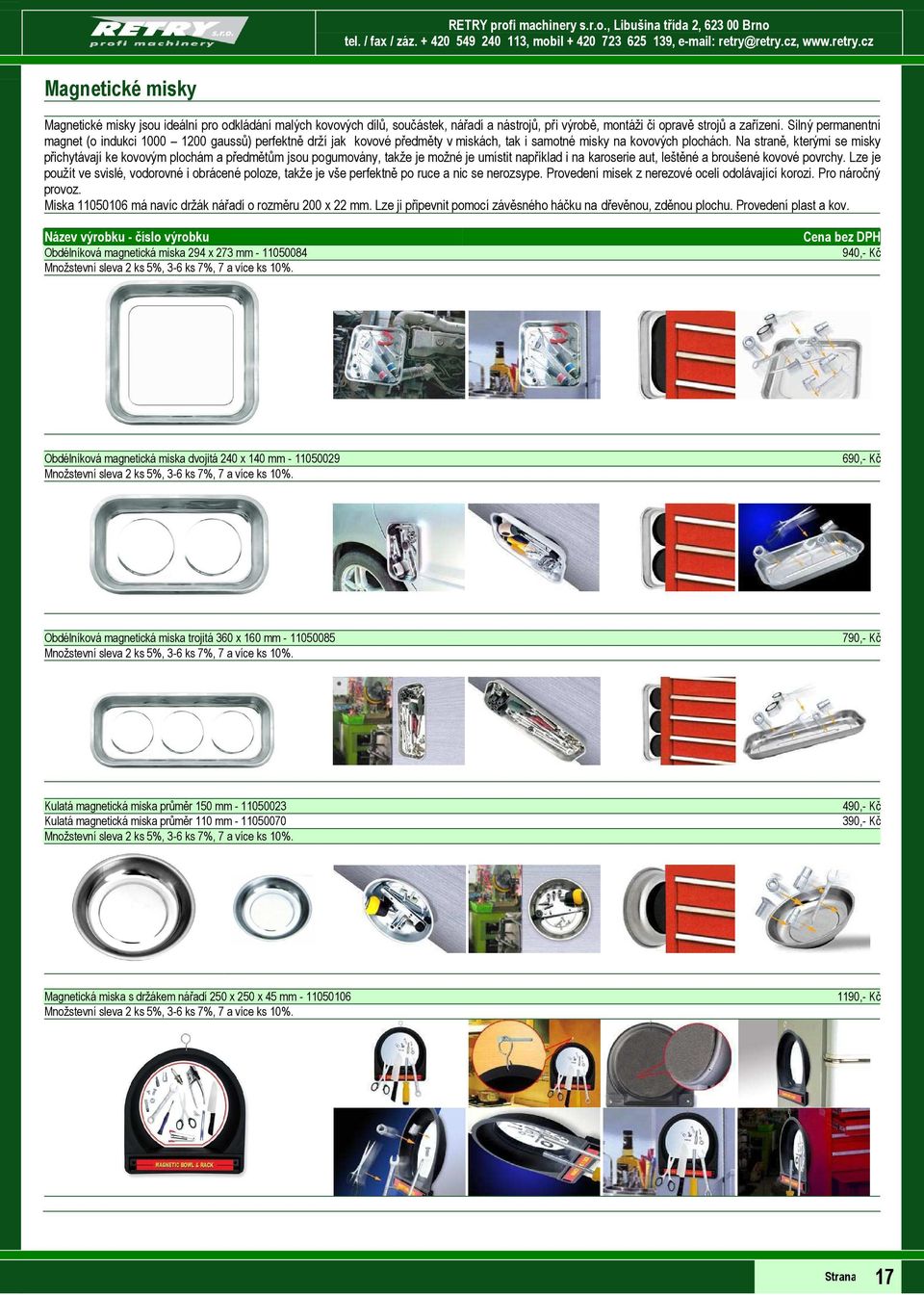

17 Magnetické misky Magnetické misky jsou ideální pro odkládání malých kovových dílů, součástek, nářadí a nástrojů, při výrobě, montáži či opravě strojů a zařízení. Silný permanentní magnet (o indukci gaussů) perfektně drží jak kovové předměty v miskách, tak i samotné misky na kovových plochách. Na straně, kterými se misky přichytávají ke kovovým plochám a předmětům jsou pogumovány, takže je možné je umístit například i na karoserie aut, leštěné a broušené kovové povrchy. Lze je použít ve svislé, vodorovné i obrácené poloze, takže je vše perfektně po ruce a nic se nerozsype. Provedení misek z nerezové oceli odolávající korozi. Pro náročný provoz. Miska má navíc držák nářadí o rozměru 200 x 22 mm. Lze ji připevnit pomocí závěsného háčku na dřevěnou, zděnou plochu. Provedení plast a kov. Název výrobku - číslo výrobku Obdélníková magnetická miska 294 x 273 mm Množstevní sleva 2 ks 5%, 3-6 ks 7%, 7 a více ks 10%. Cena bez DPH 940,- Kč Obdélníková magnetická miska dvojitá 240 x 140 mm Množstevní sleva 2 ks 5%, 3-6 ks 7%, 7 a více ks 10%. 690,- Kč Obdélníková magnetická miska trojitá 360 x 160 mm Množstevní sleva 2 ks 5%, 3-6 ks 7%, 7 a více ks 10%. 790,- Kč Kulatá magnetická miska průměr 150 mm Kulatá magnetická miska průměr 110 mm Množstevní sleva 2 ks 5%, 3-6 ks 7%, 7 a více ks 10%. 490,- Kč 390,- Kč Magnetická miska s držákem nářadí 250 x 250 x 45 mm Množstevní sleva 2 ks 5%, 3-6 ks 7%, 7 a více ks 10%. 1190,- Kč Strana 17

18 Magnetické sběrače Magnetický sběrač kovových třísek Magnetický sběrač kovových třísek Určený k odstraňování kovových třísek, při vrtání, soustružení, frézování, vhodný pro sběr drobných kovových předmětů a nečistot ve špatně přístupných místech, úzkých štěrbinách, k čištění vnitřních ploch při jádrovém vrtání. Permanentní magnet bez potřeby remagnetizace. Lehká, nerezová trubice průměr 25 mm, celková délka 405 mm. Název výrobku - číslo výrobku Magnetický sběrač kovových třísek Množstevní sleva 2 ks 5%, 3-6 ks 7%, 7 a více ks 10%. Cena bez DPH 1390,- Kč Magnetický sběrač kovových třísek mini EZ Magnetický sběrač kovových třísek mini EZ Mini EZvypínatelné magnetické zařízení pro zvedání předmětů. Snadno zvedá různé druhy ručních nástrojů a malých kovových či ocelových dílů pro kancelář, domácnosti i továrny. Zmáčknutím spouště přichycené předměty odpadnou permanentní magnet. Lehký a ergonomický design, odolný plast. Průměr 100mm výška 180 mm Název výrobku - číslo výrobku Cena bez DPH Magnetický sběrač kovových třísek mini EZ ,- Kč Množstevní sleva 2 ks 5%, 3-6 ks 7%, 7 a více ks 10%. Strana 18

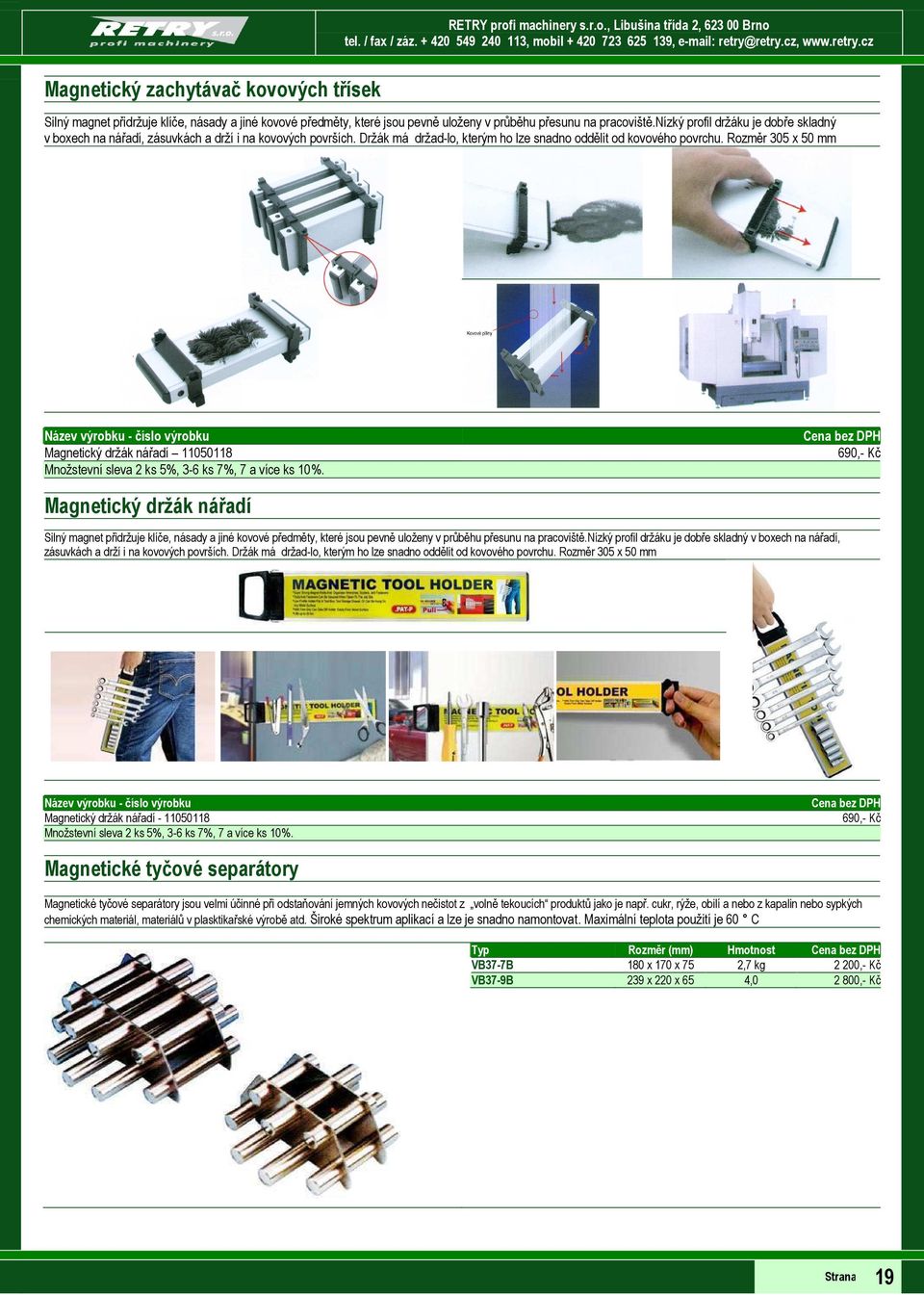

19 Magnetický zachytávač kovových třísek Silný magnet přidržuje klíče, násady a jiné kovové předměty, které jsou pevně uloženy v průběhu přesunu na pracoviště.nízký profil držáku je dobře skladný v boxech na nářadí, zásuvkách a drží i na kovových površích. Držák má držad-lo, kterým ho lze snadno oddělit od kovového povrchu. Rozměr 305 x 50 mm Název výrobku - číslo výrobku Magnetický držák nářadí Množstevní sleva 2 ks 5%, 3-6 ks 7%, 7 a více ks 10%. Cena bez DPH 690,- Kč Magnetický držák nářadí Silný magnet přidržuje klíče, násady a jiné kovové předměty, které jsou pevně uloženy v průběhu přesunu na pracoviště.nízký profil držáku je dobře skladný v boxech na nářadí, zásuvkách a drží i na kovových površích. Držák má držad-lo, kterým ho lze snadno oddělit od kovového povrchu. Rozměr 305 x 50 mm Název výrobku - číslo výrobku Magnetický držák nářadí Množstevní sleva 2 ks 5%, 3-6 ks 7%, 7 a více ks 10%. Cena bez DPH 690,- Kč Magnetické tyčové separátory Magnetické tyčové separátory jsou velmi účinné při odstaňování jemných kovových nečistot z volně tekoucích produktů jako je např. cukr, rýže, obilí a nebo z kapalin nebo sypkých chemických materiál, materiálů v plasktikařské výrobě atd. Široké spektrum aplikací a lze je snadno namontovat. Maximální teplota použití je 60 C Typ Rozměr (mm) Hmotnost Cena bez DPH VB37-7B 180 x 170 x 75 2,7 kg 2 200,- Kč VB37-9B 239 x 220 x 65 4, ,- Kč Strana 19

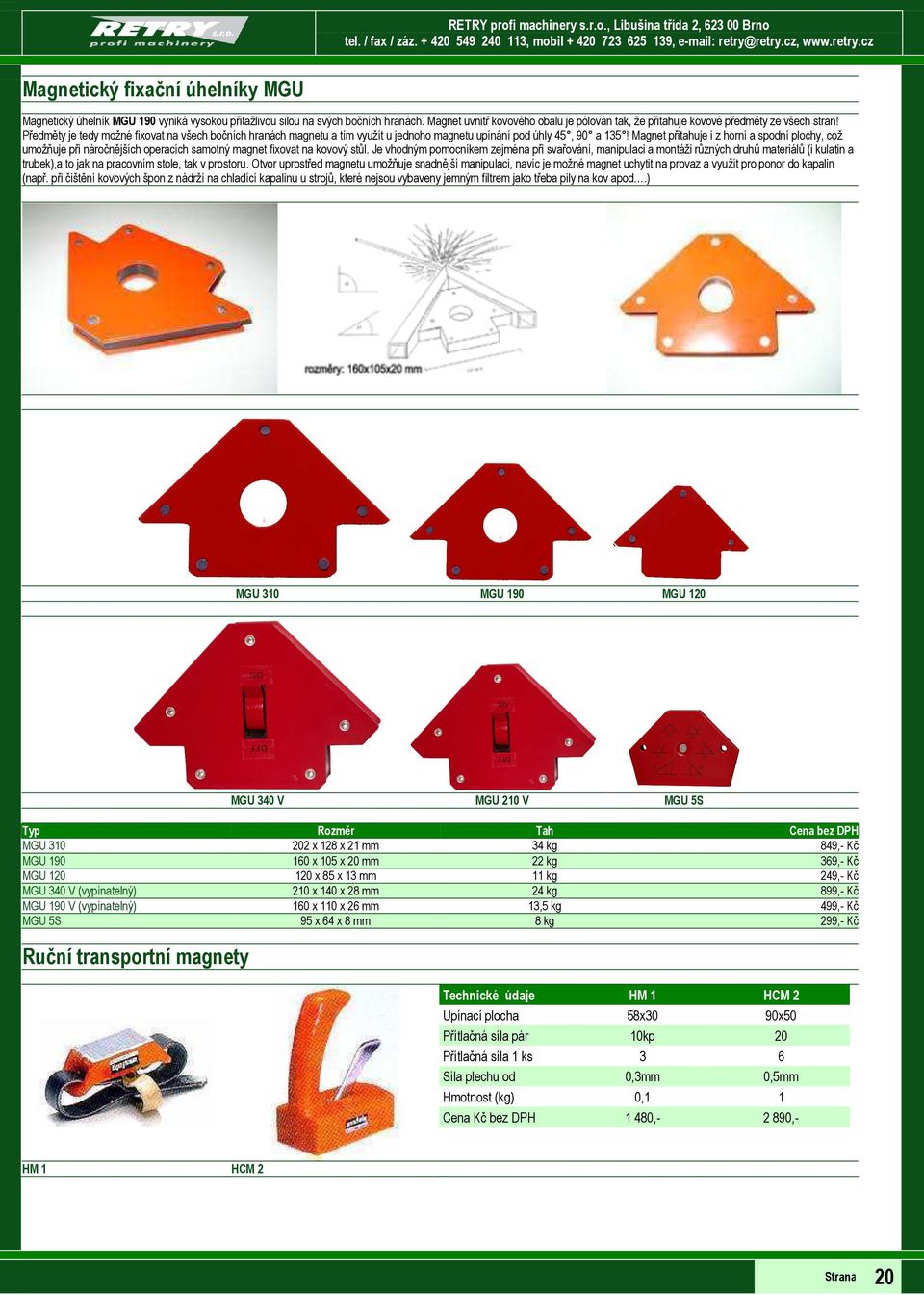

20 Magnetický fixační úhelníky MGU Magnetický úhelník MGU 190 vyniká vysokou přitažlivou silou na svých bočních hranách. Magnet uvnitř kovového obalu je pólován tak, že přitahuje kovové předměty ze všech stran! Předměty je tedy možné fixovat na všech bočních hranách magnetu a tím využít u jednoho magnetu upínání pod úhly 45, 90 a 135! Magnet přitahuje i z horní a spodní plochy, což umožňuje při náročnějších operacích samotný magnet fixovat na kovový stůl. Je vhodným pomocníkem zejména při svařování, manipulaci a montáži různých druhů materiálů (i kulatin a trubek),a to jak na pracovním stole, tak v prostoru. Otvor uprostřed magnetu umožňuje snadnější manipulaci, navíc je možné magnet uchytit na provaz a využít pro ponor do kapalin (např. při čištění kovových špon z nádrží na chladící kapalinu u strojů, které nejsou vybaveny jemným filtrem jako třeba pily na kov apod.) MGU 310 MGU 190 MGU 120 MGU 340 V MGU 210 V MGU 5S Typ Rozměr Tah Cena bez DPH MGU x 128 x 21 mm 34 kg 849,- Kč MGU x 105 x 20 mm 22 kg 369,- Kč MGU x 85 x 13 mm 11 kg 249,- Kč MGU 340 V (vypínatelný) 210 x 140 x 28 mm 24 kg 899,- Kč MGU 190 V (vypínatelný) 160 x 110 x 26 mm 13,5 kg 499,- Kč MGU 5S 95 x 64 x 8 mm 8 kg 299,- Kč Ruční transportní magnety Technické údaje HM 1 HCM 2 Upínací plocha 58x30 90x50 Přítlačná síla pár 10kp 20 Přítlačná síla 1 ks 3 6 Síla plechu od 0,3mm 0,5mm Hmotnost (kg) 0,1 1 Cena Kč bez DPH 1 480, ,- HM 1 HCM 2 Strana 20

21 Lamelové bloky a desky Lamelové bloky a desky nejsou magnetické, ale jsou vynikající vodiče. Jsou určeny k použití s magnetickými upínači, které mají rovnoběžné pólové nástavce, takže se magnetické pole může rozšířit k držení složitě tvarovaných obrobků. Dodáváme je ve vzájemně sladěných párech. Jsou obrobitelné. Použitelné ve vodorovné i svislé poloze. Typ Rozměr Cena bez DPH Magnetické desky CK x 75 x 30 mm 790,- Kč Dodáváno v páru. Typ Rozměr (mm) Hmotnost Cena bez DPH VB36-LB01 (pár) ,4 kg 790,- Kč VB36-LB02 (pár) 60 x 47 x 60 1,4 kg 890,- Kč VB36-LB03 45 x 58 x 110 1,4 kg 890,- Kč VB36-LB04 (LB01+LB02) 2,5 1600,- Kč Sada lamelových bloků a desek VB36LBS15 (set se skládá ze 4 párů bloků) Typ Rozměr Cena bez DPH VB36-LBS ,- Kč Počet bloků 1 pár 60 x 35 x 15 mm 2 páry 100 x 50 x 25 mm 1 pár 48 x 60 x 50 mm Nastavitelný magnetický kloub Typ Rozměr (mm) Hmotnost Cena bez DPH VB36-LB21 25 x x 2 0,6 kg 570,- Kč Magnetický nastavitelný kloub lze jej nastavit v libovolném úhlu. Přidržuje součásti při svařování a montážních operacích. Lze použít v násobcích sestavováním k sobě. Celková šířka včetně křídlových matic je 54 mm. Celková délka je 160 mm Strana 21

22 Magnetické V-bloky Přístroje jsou vhodné pro upínání válcových a složitých součástí při označování, obrábění, broušení, měření atd. Typ Upínací Rozměry Hmotnost Cena bez DPH síla H W L L1 L2 (kg) VB41-MVB25 70 kg 95, , ,- Kč Typ Upínací Rozměry Hmotnost Cena bez DPH síla H W L L1 (kg) VB41-MVB26 30 kg , ,- Kč VB41-MVB27 35 kg , ,- Kč Lamelové V-bloky vypínatelné Jsou určeny k použití s magnetickými upínači, které mají rovnoběžné pólové nástavce, takže se magnetické pole může rozšířit k držení složitě tvarovaných obrobků. Typ Upínací Rozměry Hmotnost Cena bez DPH síla H W L Šířka V (kg) VB41-MVB29 17 kg ,- Kč VB41-MVB30 23 kg ,- Kč Dodáváno v páru. Typ Mag. síla Mag. síla Rozměry Hmotnost Cena bez DPH V vybrání Základny H W L W 1 (kg) VB41-MVB31 25 kg 50 kg ,- Kč VB41-MVB31 50 kg 140 kg ,- Kč Strana 22

23 Magnetické stojany s permanentním magnetem řady CO Typ CO CO CO CO CK Držáky Univerzální stojan se 4 magnety plochami, jedna pod úhlem 45. Univerzální upínač. Upevňovací oko: vnitřní průměr 6 mm, průměr stopky/nosného čepu: 3.2 mm, 8 mm a 9.6 mm. Kompaktní stojan se 4 magnetickými plochami, jedna pod úhlem 45. Standardní upínač. Upevňovací oko: vnitřní průměr 6 mm, průměr stopky/nosného čepu: 8mm. Univerzální magnetický stojan pákový typ, dvě magnetické plochy, velká klínová drážka. S univerzálním upínačem Upevňovací oko: vnitřní průměr 6 mm, průměr stopky/nosného čepu: 3.2 mm, 6 mm. Magnetický stojan s jemným Jedna poloha magnetu. nastavením pákový typ, dvě Standardní upínač.magnet magnetické plochy velká průměr 30 mm. klínová drážka. S univerzálním upínačem Oko: vnitřní průměr stopky/nosného čepu: 3.2 mm, 6 mm. Upevňovací oko: vnitřní průměr 6 mm, průměr stopky/nosného čepu: 8 mm, upnutí na rybinovou drážku Rozměry základny: 60 x 50 x 55 mm 64 x 64 x 76 mm. 60 x 65 x 55 mm 60 x 50 x 55 mm 30 x 35 mm Výška x průměr sloupu 175 x 12 mm 185 x 12.5 mm. 175 x 12 mm 175 x 12 mm 120 mm x 6,3 mm Délka x příčného nosníku 160 x 10.0 mm. 165 x 10.0 mm 160 x 10.0 mm. 160 x 10.0 mm. 120 x 6.3 mm Síla magnetu: 30 kg 30 kg 50 kg. 50 kg. 14 kg. Celková výška 230 mm 280 mm 230 mm 230 mm 150 mm Cena bez DPH 980,- Kč 980,- Kč 780,- Kč 790,- Kč 490,- Kč Magnetické stojany s permanentním magnetem řady CK Typ CK CK CK CK CK Univerzální stojan se 4 magnetickými Kompaktní stojan se 4 magnetickými plochami, jedna Magnetický stojan s jemným nastavením. a pákovým Univerzální magnetický stojan s Stojan kloubový magnetický s pákovým přepínačem se dvěma pákovým přepínačem se dvěma plochami, jedna pod úhlem 45, pod úhlem 45. Standardní přepínáním se dvěma magnetickými plochami a velkou magnetickými plochami a velkou s univerzálním upínačem. upínač.pro středně těžké magnetickými plochami a velkou klínovou drážkou. Do těžkých klínovou drážkou. Pro středně podmínky klínovou drážkou. Do těžkých podmínek. S univerzálním podmínek. S univerzálním upínačem. těžké podmínky. Se speciálním upínačem a jemným upínačem a jemným nastavením nastavením. Držáky upevňovací oko: vnitřní průměr Upevňovací oko: vnitřní průměr upevňovací oko: vnitřní průměr 6 Upevňovací oko: vnitřní průměr Upevňovací oko: vnitřní průměr 6 mm, průměr stopky nosného 6 mm, průměr stopky/nosného mm, průměr stopky/nosného 6 mm, průměr stopky/nosného 6 mm, průměr stopky/nosného čepu: 3.2 mm, 8 mm a 9.6 mm. čepu: 8 mm čepu: 3.2 mm, 6 mm. čepu: 3.2 mm, 6 mm. čepu: 8 mm, upínač s rybinou. Rozměry základny: 48 x 40 x 50 mm 48 x 40 x 50 mm 60 x 50 x 55 mm 60 x 65 x 55 mm 60 x 50 x 55 mm. Výška x průměr sloupu 175 x 12 mm. 185 x 12.5 mm 175 x x 12 mm Max. 280 x 15 mm Délka x příčného nosníku 165 x 10.0 mm 150 x 6.3 mm. 165 x 10 mm. 160 x 10.0 mm. Síla magnetu: 30 kg 30 kg 50 kg 50 kg 50 kg Celková výška 227 mm mm 230 mm Max. 280 x 15 mm Cena bez DPH 950,- Kč 880,- Kč 730,- Kč 780,- Kč 1 150,- Kč Magnetické základny typu CK Typ CK CK CK Standardně montovaná k výrobkům CK , CK a CK Dvě magnetické plochy: dno + zadní plocha. Velká klínová drážka pro zakřivené plochy Standardně montovaná k výrobkům CK a CK Čtyři magnetické plochy: dno, boky a 1 magnetická plocha pod úhlem45 pro zakřivené plochy Čtyři magnetické plochy: dno, boky a 1 magnetická plocha pod úhlem 45 pro zakřivené plochy Otvor se závitem M8 x 1.25 mm M8 x 1.25 mm. M8 x 1.25 mm Rozměry základny 60 x 50 x 55 mm 50 x 43 x 50 mm 75 x 65 x 65 mm Síla magnetu 50 kg 30 kg 80 kg Cena bez DPH 390,- Kč 590,- Kč 2 500,- Kč Strana 23

24 Stojánky k magnetickým základnám typu CK Všechny hlavní sloupy mají závit M8 x 1.25 mm a jsou vhodné pro základny Kennedy, Oxford, Mitutoyo apod. s výjimkou typu CK2500 (M6 x 1 mm).jsou také vhodné pro zabudování speciálních přípravků nebo do závitů v hrncových magnetech Typ CK CK CK CK CK Stativ montován standardně k Stativ montován standardně k Stativ kloubový montován Stativ s jemným nastavením Stativ montován standardně k výrobku CK výrobku CK standardně k výrobku CK-251- montován standardně k výrobku CK a CK výrobku CK Sloup: Sloup nastavitelný ve x 120 mm. 12 x 185 mm. bodech: 15 x 280 mm max. 12 x 175 mm. 12 x 175 mm. Příčný nosník 10 x 165 mm s jemným 6.3 x 150 mm. nastavením 10 x 165 mm Závit: M6 x 1 mm. M8 x 1.25 mm M8 x 1.25 M8 x 1.25 mm. M8 x 1.25 mm Standardní upínač 6.3 mm pro Standardní upínač 6.3 mm pro 3-bodový speciální upínač pro Univerzální upínač 10 mm pro Univerzální upínač 10 mm pro oko průměr 6 mm, stopku/vod. oko průměr 6 mm, stopku/ vod oko průměr 6 mm, stopku/ oko průměr 6 mm, stopku/vod oko průměr 6 mm, stopku/ čep průměr. 8 mm čep 8 mm vod. čep na rybinu 8 mm čep 3.2 6, 8 a 9.6 mm vod. čep průměr 3.2, 6, 8 a 9.6 mm Cena bez DPH 270,- Kč 390,- Kč 930,- Kč 440,- Kč 490,- Kč Magnetické stojany s permanentním magnetem řady VA Řada VA s kloubovým ramenem Typ VB42-B VB42-01 VB42-02 VB42-70 VB VB42-106H Mechanické rameno Hydraulické rameno Rozměry základny: mm mm mm mm mm mm Výška x průměr sloupu Ø mm Ø mm Ø mm Ø25 x 198 mm Ø mm Ø mm Délka x příčného nosníku Ø mm Ø10 150s mm Ø mm Ø25 x 116 mm Ø mm Ø mm Síla magnetu: 80 kg 80 kg 80 kg 100 kg 100 kg 100 kg Hmotnost 1.5 Kg 1 kg 1.6 kg 2 kg 3 kg 1.9 kg Cena bez DPH 720,- Kč 780,- Kč 910,- Kč 1 190,- Kč 1 250,- Kč 1 840,- Kč Magnetické stojany s permanentním magnetem řady VA Magnetické základny typu VA Typ VB43B-06 VB44F-112 VB44-70 VB44F-102 VB43-00 VB43-11 VB43-12 Flexibilní rameno Mini provedení Mini provedení Mini provedení Rozměry základny: 55, mm mm mm mm 55, Výška x průměr sloupu Ø20 x 70 mm Ø10 x 70 mm Ø20 x 70 mm Délka x příčného nosníku Ø20 x 65 mm Ø6 90 mm Ø20 x 65 mm Síla magnetu: 75 kg 17 kg 15 kg 22 kg 75 kg 140 kg 80 kg Hmotnost 1.5 kg 0.58 kg 0.4 kg 1 kg 1.0 kg 2.0 kg 1.1 kg Cena bez DPH 990,- Kč 820,- Kč 590,- Kč 890,- Kč 490,- Kč 750,- Kč 590,- Kč Strana 24

25 Nastavitelné vedení chladících kapalin Délka a úhel je možno libovolně upravovat je vhodné pro většinu kapalin. Možnost kdykoliv změnit jednotlivé komponenty podle potřeby. Může se použit pro vzduch nebo kapalinu. Je velmi odolné vůči oleji a chemikáliím. Nastavitelné vedení kapalin je velmi pružné, ale drží velmi dobře svůj nastavený tvar. Ohýbání hadice nebudete snižovat vnitřní průměr. Nastavitelné chladicí hadice nepoškodí řezný nástroj při náhodném kontaktu. Jsou k dispozici čtyři druhy vnitřního průměru otvoru: 1/4 ", 3/8", 1/2 ", 3/4". Nastavitelné vedení kapalin je určen pro přepravu malého tlaku kapalin. Standardní provedení v barvách modrá / oranžová Alkohol, ethyl ANO Kyselina Aceton ANO Zásada Benzin ANO Tuky ANO Chloridy Rozpouštědla ANO Oleje, chladící kapaliny ANO Hydroxid sodný ANO Chlornan sodný NE NE NE NE Tlak Průtok Tepelné vlastnosti: 1/4" systém 2.0~3.0 kg/cm2 900 litrů / hod Bod tání 165 C 3/8" systém 2.0~3.0 kg/cm litrů / hod Maximální teplota použití 65 C 1/2" systém 1.4~2.0 kg/cm litrů / hod 3/4" systém 0.7~1.4 kg/cm litrů / hod Metoda výpočtu ukázkové kalkulace. Systém Velikost přípojky (A) + Efektivní velikost hadice (B x Počet hadic) + Tryska (C) = Celková délka 1/4" 20,9 mm + 14,5 mm x počet segmentů + 35,2 mm = Celková délka 3/8" 25.0mm + 17,5 mm x počet segmentů + 39,2 mm = Celková délka 1/2" 29.8mm + 21,9 mm x počet segmentů + 37,8 mm = Celková délka 3/4" 30.3mm + 23,9 mm x počet segmentů + 43,0 mm = Celková délka Rozměry segmentů: Systém a (mm) b (mm) c (mm) 1/4" systém (6mm) 12,53 20,10 14,60 3/8" systém (8mm) 17,00 25, /2" systém (12mm) 21,53 30,50 21,90 3/4" systém (20mm) 27,85 33,60 23,00 Je jednoduché a snadné nainstalovat jednotlivé komponenty chladicí hadice pomocí speciálních kleští. Kleště lze použít také rozebrat hadice. Strana 25

26 1/4 SYSTÉM (6 mm) Přípojka vnější, vnitřním závitem Mezisegmentové konektory Trysky ,40 Kč 1/8 NPT hrdlo s vnějším závitem ,40 Kč ¼ NPT hrdlo s vnějším závitem ,90 Kč 1/4 redukce na 1/ ,40 Kč ¼ Ventil s vnějším závitem NPT ,40 Kč ¼ Ventil s vnitřním závitem NPT ,10 Kč 1/4" Y Rozdvojka ,80 Kč 1/4" Koleno ,70 Kč 1/4" Boční tryska ,20 Kč 1/4" Záslepka ,00 Kč 1/4" spojka (1/4":1/4") ,20 Kč ,40 Kč 1/4" Tryska ,40 Kč 1/8" Tryska ,40 Kč 1/16" Tryska ,80 Kč 1/4" Tryska ,80 Kč 1/8" Tryska ,80 Kč 1/16" Tryska ,40 Kč ¼ segment 1/4" T redukce ,60 Kč 1/4" segmentový ventil ,40 Kč 1/4" segment ,40 Kč 1/4" Tryska 90 6 otvorů ,10 Kč 3/8" Plochá tryska ,20 Kč 1" Plochá tryska ,00 Kč ,00 Kč 1/4" Naklápěcí tryska 16 x 1,0mm ,00 Kč 1/4" Naklápěcí tryska 16 x 1,5mm 3/8 SYSTÉM (9 mm) Přípojka vnější, vnitřním závitem Trysky ,00 Kč 1/4 PT hrdlo s vnějším závitem ,00 Kč 3/8 PT hrdlo s vnějším závitem ,00 Kč 1/2 PT hrdlo s vnějším závitem ,50 Kč 3/8 Ventil s vnějším závitem PT ,00 Kč 3/8 segment ,00 Kč 3/8" Tryska ,00 Kč 1/4" Tryska ,00 Kč 1/2" Tryska ,80 Kč 1 1/4" Plochá tryska ,50 Kč Strana 26

27 1/2 SYSTÉM (12 mm) Přípojka vnější, vnitřním závitem Mezisegmentové konektory Trysky ,60 Kč 1/2" NPT hrdlo se závitem ,90 Kč 1/2" ventil s vnějším závitem NPT ,90 Kč 1/2" ventil s vnitřním závitem NPT ,30 Kč 1/2" Y Rozdvojka s redukcí na 1/4" ,30 Kč 1/2" Y Rozdvojka ,80 Kč 1/2" Koleno ,50 Kč 1/2" Boční tryska ,00 Kč 1/2" Záslepka ,60 Kč 1/2" tryska ,60 Kč 3/8" tryska ,60 Kč 1/4" tryska ,60 Kč 1/2" 90 Tryska ,60 Kč 1/4" 90 Tryska ,00 Kč 1/2" spojka (1/2":1/2") ,60 Kč 3/8" 90 Tryska ,70 Kč 1/2" Segment ,00 Kč 1/2" Záslepka ,90 Kč 1/2" mezisegmentový ventil ,30 Kč 1/2" Redukce 1/4" ,70 Kč 1/2" Segment ,80 Kč 1 1/4" Plochá tryska ,30 Kč 1 3/4" Plochá tryska ,80 Kč 2 1/2" Plochá tryska ,90 Kč 1/2" 90 Rozprašovací tryska ,00 Kč Sada bočních trysek 1/2" /2" Boční tryska 15 ks 3/4 SYSTÉM (20 mm) Přípojka vnější, vnitřním závitem Mezisegmentové konektory Trysky ,20 Kč 3/4" NPT hrdlo ,80 Kč 3/4" Redukce na 1/2" ,20 Kč 3/4" Tryska ,80 Kč 3/4" Y Rozdvojka ,20 Kč 5/8" Tryska ,60 Kč 3/4" segment ,20 Kč 3/4" Y Rozdvojka s redukcí na 1/2" ,60 Kč 3/4" segment ,80 Kč 3" Plochá tryska Strana 27

28 Nastavitelné vedení chladících kapalin - komplety Vnější závit Vnitřní závit délka 33cm 1/4 350,- Kč bez DPH délka 33cm 1/2 350,- Kč bez DPH ¼ Ventil s vnějším závitem NPT (1x) + ¼ segment (20x) + 1/4" Tryska (1x) ¼ Ventil s vnitřním závitem NPT (1x) + ¼ segment (20x) + 1/4" Tryska (1x) délka 36cm 3/8 380,- Kč bez DPH délka 36cm 3/8 380,- Kč bez DPH 3/8 Ventil s vnějším závitem PT (1x) + 3/8 segment (16x) + 3/8" Tryska (1x) 3/8 Ventil s vnitřním závitem PT (1x) + 3/8 segment (16x) + 3/8" Tryska (1x) délka 33cm 1/2 420,- Kč bez DPH délka 33cm 1/2 420,- Kč bez DPH 1/2" ventil s vnějším závitem NPT + 1/2" Segment (12x) + 1/2" tryska (1x) 1/2" ventil s vnitřním závitem NPT + 1/2" Segment (12x) + 1/2" tryska (1x) Komplety s magnetickou základnou a ventilem a plochou tryskou Komplety s magnetickou základnou bez ventilu a plochou tryskou délka 33cm 1/ délka 23cm 1/ délka 33cm 1/ délka 23cm 1/4 490,- Kč bez DPH 470,- Kč bez DPH 380,- Kč bez DPH 360,- Kč bez DPH Magnetická základna (1x) ¼ Ventil s vnějším závitem NPT (1x) ¼ segment (20x) 1" Plochá tryska (1x) Magnetická základna (1x) ¼ Ventil s vnějším závitem NPT (1x) ¼ segment (10x) 1" Plochá tryska (1x) Magnetická základna (1x) ¼ NPT hrdlo s vnějším závitem (1x) ¼ segment (20x) 1" Plochá tryska (1x) Magnetická základna (1x) ¼ NPT hrdlo s vnějším závitem (1x) ¼ segment (10x) 1" Plochá tryska (1x) Komplety s magnetickou základnou 1/4 Průměr základny 34mm, délka 230mm VB45-01A VB45-02A VB45-03A VB45-05 VB45-01 VB45-02 VB45-03 VB45-04 Typ Síla magnetu Cena bez DPH Typ Síla magnetu Cena bez DPH VB45-01A 15 kg 580,- Kč VB kg 510,- Kč VB45-02A 15 kg 660,- Kč VB kg 590,- Kč VB45-03A 15 kg 740,- Kč VB kg 670,- Kč VB kg 490,- Kč VB kg 390,- Kč Strana 28

29 Nastavitelné vedení chladících kapalin s vypínatelnou magnetickou základnou VB44 MH61 VB44 MH62 VB44 MH63 VB44 MH64 VB44 MH65 VB44 MS 1/4 VB44 MS 3/8 Typ Popis Mag. základna Síla magnetu Segmentová hadice Hmotnost Cena bez DPH VB44 MH61 2 segmentové. hadice 62 x 50 55,5 mm 75 kg Délka 330 mm 1, ,- Kš VB44 MH62 3 segmentové. hadice 62 x 50 55,5 mm 75 kg Délka 330 mm 1, ,- Kč Typ Popis Mag. základna Síla magnetu Ocelová trubice Hmotnost Cena bez DPH VB44 MH63 1 ocelová ohebná hadice 62 x 50 55,5 mm 75 kg pr. 11 x 330 mm 1,6 kg 1 030,- Kč VB44 MH64 2 ocelové ohebné hadice 62 x 50 55,5 mm 75 kg pr. 11 x 330 mm 2,0 kg 1 190,- Kč VB44 MH65 3 ocelová ohebné hadice 62 x 50 55,5 mm 75 kg pr. 11 x 330 mm 2,2 kg 1 350,- Kč Typ Ocelová trubice Hmotnost Cena bez DPH VB44 MS 1/4 - ocelová ohebná hadice s tryskou pr. 1/4 x 370 mm 0,2 kg 320,- Kč VB44 MS 3/8 - ocelová ohebná hadice s tryskou pr. 3/8 x 370 mm 0,3 kg 350,- Kč Chladící zařízení na mlhu Funkce jako chlazení, mazání a vyfukování kovu mohou být prováděny současně. Přístroj je navržen a vyroben pro zlepšení strojové, řezné rychlosti a prodlužuje životnost nástroje, zkracuje pracovní dobu a výrobní náklady. Tím je dosaženo lepší kvality opracovávaných dílů. Jednotka pomáhá vytvořen micro-efekt při práci na tvrdé legované oceli a exotických kovech. Toto chladící zařízení na mlhovinu je vhodné pro soustruhy, frézování, vrtání, broušení, NC, CNC, lis, pily... Typ Magnetická základna Síla magnetu Ocelová trubice Hmotnost Cena Kč bez DPH VB45-VCS pr. 15 x 500 mm 0,7 kg 1 390,- Kč VB45-VMH s magneticko základnou 62 x 50 55,5 mm 75 kg pr. 15 x 500 mm 1,8 kg 2 090,- Kč Strana 29

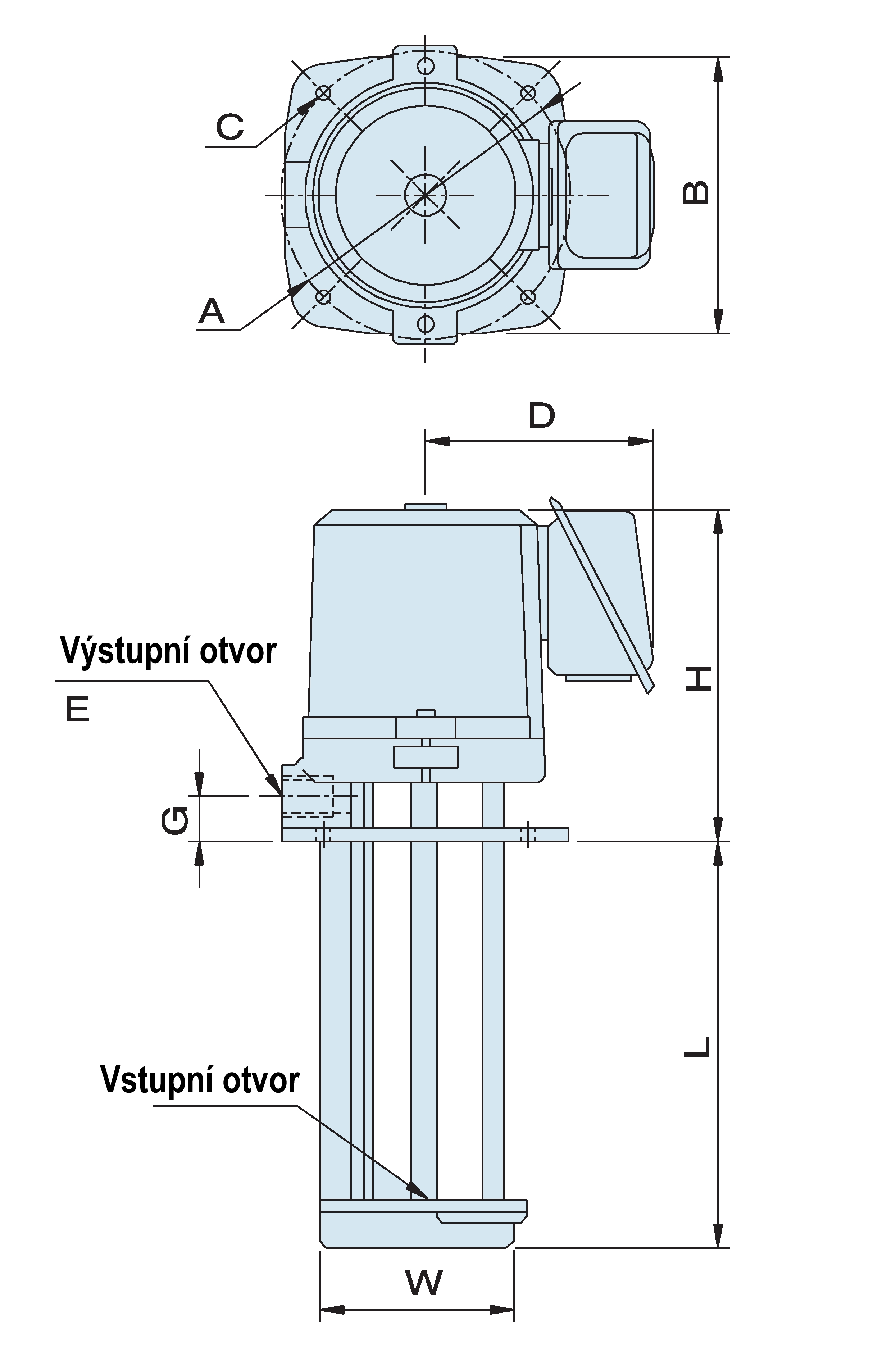

30 Chlazení, čerpadla Chlazení FP komplet 4 990,- Kč bez DPH Technické údaje Hmotnost stroje 16kg Rozměry nádrže: Délka 350 mm Výška 185 mm Šířka 250 mm Rozměry celkem : Délka 350 mm Výška 350 mm Šířka 250 mm Objem nádrže 16 dm 3 Robustní kovové provedení do nejtěžších provozů Průtok kapaliny 22 l / min Motor pohonu čerpadla Typ 380 V Výkon motoru čerpadla 0,32 / 0,19 kw Jmenovité otáčky 2850 / 3400 min-1 Délka přívodu kapaliny 200 cm Magnetické přichycení vedení chladící kapaliny Chlazení FP komplet 4 690,- Kč bez DPH Technické údaje Chlazení s plastovou nádrží je možno požít k vrtačkám, Hmotnost stroje 11kg frézkám, malým soustruhům nebo k jiným strojům pro chlazení Rozměry celkem : nebo omývání. Délka 390 mm Komplet obsahuje: Výška 320 mm 1. Čerpadlo chladící kapaliny Šířka 260 mm 2. Nádrž chladící kapaliny Objem nádrže 9 dm 3. Připojovací Kabel 3 4. Hadici pro přívod kapaliny Průtok kapaliny 2,5 l / min 5. Flexibilní hadici (Nastavitelné vedení chladící Motor pohonu čerpadla kapaliny) Typ 220 V 6. Sběrno hadici Délka přívodu kapaliny 200 cm 7. sadu nářadí Výkon motoru čerpadla 0,32 / 0,19 kw 8. Vypínač ZAP / VYP Čerpadla provedení 380 V Technické parametry Model: Motor 380V Rozměry (mm) Cena bez DPH Výkon A B C D E G H W L FP ,17 kw / ,- Kč FP ,17 kw / ,- Kč FP ,23 kw ½ ,- Kč FP ,23 kw ½ ,- Kč FP ,34 kw ½ ,- Kč FP ,34 kw ½ ,- Kč FP ,34 kw ½ ,- Kč Strana 30

31 Ruční pákové nůžky na plech NCRP 120/3 NCRP 150/4 NCRP 200/5 NCRP 300/6 RNA 160/5 NR 50/1 NCR 115/3 NCR 300/6 Tělo nůžek je zhotoveno z tvárné litiny a je vhodně prohnuto pro snadnější průchod střihaného materiálu. Spodní nůž je vsazen do těla nůžek a je přitažen třemi šrouby. Jeden konec horního nože je otočně uložen na čepu. Střižná síla působící na páku nůžek je přenášena pomocí ozubeného hřebenu na druhý konec horního nože a uvádí nůž do pohybu. Při stříhání kruhové oceli je v horním noži vyvrtaný otvor a v těle nůžek nalisovaná kalená vložka s průchodem pro střihaný materiál. Typ (délka střihu / síla plechu) Rozměr (dxšxv) mm) Provedení Hmotnost (kg) Cena bez DPH NCRP 120/3 280x50x190 Tuhý svařenec, rovný nůž ,-Kč NCRP 150/4 300x75x190 Tuhý svařenec, rovný nůž ,-Kč NCRP 200/5 400x100x220 Tuhý svařenec, rovný nůž ,-Kč NCRP 300/6 500x150x330 Tuhý svařenec, zaoblený nůž ,-Kč NR 50/1 100x65x130 Uchycení zaoblených nožů šroubem 1 759,-Kč NCR 115/3 (95/3mm) 255x95x295 Litina zaoblený střižný nůž ,-Kč RNA 160/5 395x110x410 Litina zaoblený střižný nůž ,-Kč NCR 300/6 645x175x510 Litina zaoblený střižný nůž ,-Kč Ruční kladkové nůžky na plech Kladkové nůžky MK 25 Maximální střihaný materiál Cena bez DPH 2790,- Kč ocel hliník Měď 2,5 mm 3,0 mm 3,0 mm Strana 31

32 Ruční ohýbačky na kov OK 100 OK 120 XOL 120 / x x 8 15 x x Maximální úhel ohybu 120 R 1; R 6,5 35 kg 280 x 290 x 220mm Tyto přístroje Vám umožní ohýbat profily (materiál tř. 11) 120 x x x x Maximální úhel ohybu 120 R 1; R 6,5 68 kg 450 x 440 x 250mm 120 x x x x Maximální úhel ohybu 90 R 1 R 5 79 kg 300 x 328 x 365 mm MONTÁŽ : Přístroj je nejlépe upevnit na pracovní stůl nebo jinou pevnou plochu pomocí 4 šroubů M10. Je třeba dbát, aby přístroj byl upevněn na rovné ploše, aby přitažením nedošlo k poškození. PRÁCE SE STROJEM : Materiál se vloží do ohýbačky a otočením upínacího excentru se přimáčkne na pevnou desku (13). U ohýbačky OK 120 se materiál upevní pohyblivou čelistí-paknou pomocí nastavovacího šroubu. Upínací kostka se odpovídající síle nastaví tak, aby se dosáhlo nejkratší upínací dráhy. Potom se ohýbací deska (6) domáčkne nastavovacím šroubem (7) k materiálu. Mezi ohýbací deskou (6) a materiálem má být asi 1mm vůle, aby při ohýbání nedocházelo ke svírání. Pomocí ruční páky (8), která je upevněna 2 šrouby, na ohýbací čelisti, se dosáhne přenosu síly na ohýbaný materiál. Ohýbaný úhel se může povolením imbusového šroubu nastavit dorazovým šroubem (3). Pevná deska (13) se může povolením imbusového šroubu otočit (nebo vyměnit za jinou desku). S tím se mohou ohýbat rádius cca 6,5mm. Toto je žádoucí u tlustých materiálů, u kterých mohou při ohýbání přes ostrou hranu vzniknout trhliny. VOLITELNÉ PŘÍSLUŠENSTVÍ : Doraz délky, radiusové desky (pakny) 10/15; 20/25, deska s 90 výběrem. MONTÁŽ A PRÁCE S PŽÍSLUŠENSTVÍM : Radiusová deska se zamění za pevnou desku (13), tak se může ohnout úhel s odpovídajícím vnitřním rádiusem až do 90. Větší úhel není z konstrukčních důvodů rádiusové desky možný. S deskou s 90 výběrem je možné ohýbat materiál čtvercového profilu přes hranu. Pro toto se zamění pevná deska deskou s 90 výběrem. Materiál se vloží do mezery na hranu a jak bylo výše uvedeno, pomocí upínací kostky (pohyblivé čelisti) se upevní. Nyní se může ohýbat až do 90. Délkový doraz se našroubuje do závitu na boku tělesa ohýbačky. Pomocí šroubu se může jezdec nastavit do libovolné polohy (omezeno délkou dorazu). Vhodné pro sériovou výrobu, kde je pevně nastavená délka. UPOZORNĚNÍ : Doporučujeme zákazníkům, aby lehce naolejovali při ohýbání ohýbací desku. Ohýbání se tím zlehčí. Při přenášení stroje je třeba dbát na to, aby se přístroj nenosil za upínací tyč (10), nebo upínací excentr (9), neboť tyto díly nejsou zajištěny proti vypadnutí. Upínací excentr (9) má být občas namazán a pravidelně zhruba vyčištěn. POPIS : Tělo ohýbačky je zhotoveny z šedé litiny. Ohýbaný materiál se upíná výstředníkem pomocí špalíku, s mimostředně vyvrtanou dírou pro výstředník. Ohyb je možno provést buď s ostrým nebo rádiusovým rohem podle toho, zda materiál ohýbáme přes ostrý nebo zaoblený roh pevné desky. Tvar ohybu je dále možno měnit podle postavení pohyblivé desky, jejíž polohu můžeme měnit regulačním šroubem. Materiál je ohýbán pákou otočně uloženou na čepu, odlitou z ocelolitiny, která je prodloužena ocelí o rozměrech 50x15 a délkou 1200mm. V základní desce ohýbačky je drážka, ve které je zasazen šroub s maticí, který podle postavení určuje úhel ohybu. POUŽITÍ : Ohýbačka na kov se používá na ohýbání ploché, kruhové a čtvercové oceli. Ohýbat možno uvedené profily materiálů za studena i za tepla. Maximální úhel ohybu je 90, vnitřní hrana může být ostrá nebo zaoblen. Není přístupno ohýbat materiál větších rozměrů, než je uvedeno v tabulce výkonů. OBSLUHA : Obsluhu ohýbačky provádí jeden pracovník. Podle požadované vnitřní hrany ohybu otočíme pevnou desku a dotáhneme šroubem. Materiál vložíme podle pevné a zajistíme špalíkem pomocí páky výstředníku. Špalík natočíme podle síly ohýbaného materiálu tak, aby materiál byl pevně dotažen a zajištěn proti posunutí. Regulačním šroubem nastavíme pohyblivou desku do požadované polohy. Nastavíme doraz na základové desce na žádaný úhel zahnutí ohýbaného materiálu a pootočením páky provedeme ohyb. Typ Specifikace Cena bez DPH OK 100 Ruční ohýbačka 7 990,- Kč Sada rádiusových paken 10/15; 20/25; pakna s vybráním 90 pro OK ,- Kč OK 120 Ruční ohýbačka ,- Kč Sada rádiusových paken 10/15; 20/25; pakna s vybráním 90 pro OK ,- Kč XOL 120 / 262 Ruční ohýbačka ,- Kč Strana 32

33 Ruční tabulové nůžky na plech Nůžky ruční tabulové typové řady NTM Typ NTM 1000/2 NTM 1300/1,5 Pracovní délka mm Max.tloušťka plechu při pevnosti 400 MPa mm 2 1,5 Max. vysunutí zadního dorazu mm Min. šířka stříhaného pásu mm 1 1 Přestavitelnost dorazu úhlová ±60 ±60 Rozměry pracovního stolu délka mm Rozměry pracovního stolu šířka mm Rozměry stroje délka mm Rozměry stroje šířka mm Rozměry stroje výška mm Hmotnost kg Nůžky najdou uplatnění ve všech zámečnických, klempířských, údržbářských, autoopravárenských a strojních dílnách. Tyto stroje se vyznačují velmi masivní, tuhou konstrukcí a vysokou spolehlivostí. Činné části nůžek jsou vyrobeny z vysoce kvalitní nástrojové oceli a jsou kaleny. Nože na nůžkách se dají opakovaně několikrát ostřit. Zadní doraz se přestavuje pomocí hřebenového převodu a je odpružený, což umožňuje stříhání úzkých pásků. Na nůžkách je možné stříhat nekonečně dlouhý pás materiálu. Přidržovač, který je upevněn na stole stroje a slouží k přidržování plechu při stříhání, je ovládán pákou s výstředníkem. Nůžky tabulové stavebnicové přenosné NPP 1000 NPP 1000 Komplet NPP 1000 Nůžky najdou uplatnění ve všech zámečnických, klempířských, údržbářských, autoopravárenských a strojních dílnách. Tyto stroje se vyznačují lehčí konstrukcí a vysokou spolehlivostí. Činné části nůžek jsou vyrobeny z vysoce kvalitní nástrojové oceli a jsou kaleny. Nože na nůžkách se dají opakovaně několikrát ostřit. Zadní doraz je odpružený, což umožňuje stříhání úzkých pásků. Na nůžkách je možné stříhat nekonečně dlouhý pás materiálu. Přidržovač, který je upevněn na stole stroje a slouží k přidržování plechu při stříhání, je ovládán pákou s výstředníkem. Celý stroj je možno rozebrat na několik dílů a opět velmi rychle na novém pracovišti složit. Normální příslušenství : Zvláštní příslušenství : technická dokumentace - návod k obsluze náhradní nože Popis Typ Cena bez DPH Ruční klempířské pákové tabulové nůžky NTM 1000/1,2 C ,- Kč Ruční pákové tabulové nůžky NTM 1000/2 A ,- Kč Ruční pákové tabulové nůžky NTM 1000/2,5 B ,- Kč Ruční pákové tabulové nůžky klempířské NTM 1300/1, ,- Kč Typ NPP 1000/1,5 NPP 1000/1,5 Komplet Pracovní délka mm Max.tloušťka plechu při pevnosti 400 MPa mm 1,5 1,5 Max. vysunutí zadního dorazu mm Min. šířka stříhaného pásu mm 1 1 Přestavitelnost dorazu úhlová - Rozměry pracovního stolu délka Mm Rozměry pracovního stolu šířka Mm Rozměry stroje délka mm Rozměry stroje šířka mm Rozměry stroje výška mm Hmotnost kg Normální příslušenství : Zvláštní příslušenství : technická dokumentace - návod k obsluze náhradní nože Popis Typ Cena bez DPH Ruční tabulové nůžky klempířské přenosné s přidržovačem NPP 1000/1, ,- Ruční tabulové nůžky klempířské NPP 1000/1,5 Komplet ,- Příslušenství k NPP 1000/1,5 : Stojan 2 700,- závaží střižné páky 1 700,- doraz zadní 4 300,- stůl přední s pravým bočním dorazem 2 400,- Nůžky ruční padací typové řady NPM Typ NPM NPM NPM NPM 1000/1, /1,5 1500/1,5 2000/1,25 NPM 2500/1 Pracovní délka mm Max.tloušťka plechu ocel mm 1,75 1,5 1,5 1,25 1 Max.tloušťka plechu hliník mm 2, ,75 1,5 Úhel střihu 4 30' 3 30' ' 1 50' Rozměry stroje délka mm Rozměry stroje šířka mm Rozměry stroje výška mm Hmotnost kg Nůžky najdou uplatnění ve všech zámečnických, klempířských, údržbářských, autoopravárenských,stavebních a strojních dílnách. Tyto stroje se vyznačují velmi masivní, tuhou konstrukcí a vysokou spolehlivostí. Činné části nůžek jsou vyrobeny z vysoce kvalitní nástrojové oceli a jsou kaleny a broušeny. Nože na nůžkách se dají opakovaně několikrát ostřit. Hlavní částí nůžek je svařovaný stojan, v němž je opracována vodící plocha pro beran. Svislý pohyb beranu je odvozen od excentrického hřídele pomocí ojnice a čepu. Střižná síla se vyvozuje ruční pákou nalisovanou na konec excentrického hřídele. Nůžky nevyžadují téměř žádnou údržbu, pouze občasné promazání kluzných míst mazacím lisem a naostření nožů po jejich otupení. Normální příslušenství : Zvláštní příslušenství : technická dokumentace - návod k obsluze ochrana střižné mezery přední podpěra plechu obslužné nářadí ručně řízený zadní doraz do 500 mm náhradní nože Popis Typ Cena bez DPH Ruční padací tabulové nůžky NPM 1500/1, ,- Kč Ruční padací tabulové nůžky NPM 2000/1, ,- Kč Ruční padací tabulové nůžky NPM 2500/ ,- Kč Strana 33

34 Nůžky elektromechanické padací EPN Nůžky najdou uplatnění ve všech zámečnických, klempířských, údržbářských, auto-opravárenských, stavebních a strojních dílnách. Tyto stroje se vyznačují velmi masivní, tuhou konstrukcí a vysokou spolehlivostí. Činné části nůžek jsou vyrobeny z vysoce kvalitní nástrojové oceli a jsou kaleny a broušeny. Nože na nůžkách se dají opakovaně několikrát ostřit. Hlavní částí nůžek je svařovaný stojan, v němž je opracována vodící plocha pro beran. Zadní doraz se přestavuje pomocí rychloupínání, což umožňuje velmi rychlé přestavení stříhané délky. Zadní doraz lze nastavit na stříhání úhlových přístřihů. Stroj se vyznačuje velmi tichým a klidným chodem. V pohotovostním stavu neodebírá žádnou energii a nevydává žádný hluk. Typ EPN 1000/1 1000/1,6 1000/2 1000/3 1300/1 1300/2 1300/3 1500/1 1500/2 1500/3 Pracovní délka mm Max.tloušťka plechu při pevnosti 450 MPa ocel (400 MPa) mm 1 1, Max.tloušťka plechu při pevnosti 450 MPa hliník (250 MPa) mm 1,7 2, , ,7 3 5 Max.tloušťka plechu při pevnosti 450 MPa nerez (600 Mpa) mm 0,6 1 1,2 1,5 0,6 1,2 1,5 0,6 1,2 1,5 Vysunutí zadního dorazu mm Úhel střihu 2,5 2,5 2,5 2,5 Počet zdvihů 1/min Napětí V 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 Příkon kw 1,5 1, , ,5 3 4 Rozměry stroje délka mm Rozměry stroje šířka mm Rozměry stroje výška mm Hmotnost kg Typ 2000/1 2000/1,2 2000/1,6 2000/2 2000/2,5 2000/3 2500/1, /1,6 2500/2 2500/2,5 3000/1, /1,6 3000/2 Pracovní délka mm Max.tloušťka plechu při pevnosti mm 450 MPa ocel (400 MPa) 1 1,2 1,6 2 2,5 3 1,25 1, ,25 1,6 2 Max.tloušťka plechu při pevnosti 450 MPa hliník (250 MPa) mm 1,7 2 2, , ,5 3 Max.tloušťka plechu při pevnosti 450 MPa nerez (600 Mpa) mm 0,6 0,8 1 1,2 1,3 1,5 0,8 1 1,2 1,5 0,8 1 1,2 Vysunutí zadního dorazu mm Úhel střihu Počet zdvihů 1/min Napětí V 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 Příkon kw 1,5 2,2 2, , ,2 3 4 Rozměry stroje délka mm Rozměry stroje šířka mm Rozměry stroje výška mm Hmotnost kg Normální příslušenství : Zvláštní příslušenství : technická dokumentace - návod k obsluze ochrana střižné mezery přední podpěra plechu přední boční doraz obslužné nářadí ručně řízený zadní doraz do 500 mm náhradní nože motorový automatický zadní doraz s odměřováním ELGO Popis Typ Cena bez DPH Elektromechanické padací nůžky EPN 1000/ ,- Elektromechanické padací nůžky EPN 1000/1, ,- Elektromechanické padací nůžky EPN 1000/ ,- Elektromechanické padací nůžky EPN 1000/ ,- Elektromechanické padací nůžky EPN 1300/ ,- Elektromechanické padací nůžky EPN 1300/ ,- Elektromechanické padací nůžky EPN 1300/ ,- Elektromechanické padací nůžky EPN 1500/ ,- Elektromechanické padací nůžky EPN 1500/ ,- Elektromechanické padací nůžky EPN 1500/ ,- Popis Typ Cena bez DPH Elektromechanické padací nůžky EPN 2000/ ,- Elektromechanické padací nůžky EPN 2000/1, ,- Elektromechanické padací nůžky EPN 2000/1, ,- Elektromechanické padací nůžky EPN 2000/ ,- Elektromechanické padací nůžky EPN 2000/2, ,- Elektromechanické padací nůžky EPN 2000/ ,- Elektromechanické padací nůžky EPN 2500/1, ,- Elektromechanické padací nůžky EPN 2500/1, ,- Elektromechanické padací nůžky EPN 2500/ ,- Elektromechanické padací nůžky EPN 2500/ ,- Elektromechanické padací nůžky EPN 3000/1, ,- Elektromechanické padací nůžky EPN 3000/1, ,- Elektromechanické padací nůžky EPN 3000/ ,- zadní motorový doraz se samovyhledáváním ,- zadní motorový doraz s najížděním ,- Strana 34

35 Ohýbačky plechu Ohýbačky plechu ruční přenosné RO Typ RO 1000/0,8 RO 1000/0,8 S Pracovní délka mm Zdvih horní lišty mm Max. tloušťka plechu při pevnosti 400 MPa mm 0,8 0,8 Úhel horní lišty º Max. úhel ohybu º Rozměry stroje délka mm Rozměry stroje šířka mm Rozměry stroje výška mm Hmotnost kg S - typ se stojanem Normální příslušenství: technická dokumentace - návod k obsluze Ohýbačky řady RO jsou jednoduché stroje na ohýbání plechu pod ostrým úhlem. Lze je použít v opravárenských, zámečnických a zejména v klempířských dílnách. Zdvih horní čelisti pomocí výstředníku umožňuje velmi rychlou a jednoduchou práci. Ohýbačka plechu ROD 1270/1 Doprodej za sníženou cenu Typ ROD 1270 /1 Pracovní délka mm Zdvih horní lišty mm 33 Max. tloušťka plechu při pevnosti 400 MPa mm 1 Úhel horní lišty º 22 Max. úhel ohybu º 158 Rozměry stroje délka mm Rozměry stroje šířka mm 700 Rozměry stroje výška mm Hmotnost kg 102 Normální příslušenství: technická dokumentace návod k obsluze Ohýbačka ROD 1270/1 je jednoduchý stroj na ohýbání plechu pod ostrým úhlem. Lze jej použít v opravárenských, zámečnických a zejména v klempířských dílnách. Doraz na stejný úhel umožňuje ohyby nebo přehyby na stejný úhel (úhlový doraz). Zdvih horní čelisti pomocí výstředníku umožňuje velmi rychlou a jednoduchou práci. Stojan je skládací a proto se dá ohýbačka převážet i v osobním automobilu. Ruční ohýbačky plechu typové řady RO Kotoučové nůžky Ohýbačky řady RO jsou jednoduché stroje na ohýbání plechu pod ostrým úhlem i různým rádiusem ohybu.. Lze je použít v opravárenských, zámečnických a zejména v klempířských dílnách. Montáž kotoučových nůžek trvá pouze několik sekund a umožňuje velmi rychlé a přesné stříhání plechu v celé pracovní šířce. Typ RO 1000 RO 1350 RO 2000 RO 2500 RO 3000 Pracovní délka mm Zdvih horní lišty mm Zdvih dolní lišty mm Max. tloušťka plechu při pevnosti mm 2 1,5 1 0,8 0,7 400 Mpa Úhel horní lišty º Max. úhel ohybu pravítko ostré º Max. úhel ohybu pravítko º půlkulaté Rozměry stroje délka mm Rozměry stroje šířka mm Rozměry stroje výška mm Hmotnost kg Normální příslušenství: technická dokumentace návod k obsluze Zvláštní příslušenství: Kotoučové nůžky RS 200 zadní doraz horní lišta rádiusová (rádius dle přání) horní lišta úhlová (úhel dle přání) Popis Typ Cena bez DPH Ruční přenosná klempířská ohýbačka plechu bez stojanu RO 1000/0, ,- Kč Ruční přenosná klempířská ohýbačka plechu se stojanem RO 1000/0,8 S ,- Kč Ruční ohýbačka plechu RO 1000/ ,- Kč -náhradní pravítko horní tvarové - úhel nebo rádius dle přání 4 300,- Kč Ruční klempířská ohýbačka plechu ROD 1270/ ,- Kč Ruční autoklempířská ohýbačka plechu RO 1350/1, ,- Kč -náhradní pravítko horní tvarové - úhel nebo rádius dle přání 5 400,- Kč Ruční klempířská ohýbačka plechu RO 2000/ ,- Kč -pravítko horní tvarové - úhel nebo rádius dle přání 7 000,- Kč Ruční klempířská ohýbačka plechu RO 2500/0, ,- Kč -náhradní pravítko horní tvarové - úhel nebo rádius dle přání 8 200,- Kč Ruční klempířská ohýbačka plechu RO 3000/0, ,- Kč -náhradní pravítko horní tvarové - úhel nebo rádius dle přání 9 200,- Kč Kotoučové nůžky k typům RO 1000, RO 1350, RO 2000 RS ,- Kč Kotoučové nůžky k typům RO 2500, RO 3000 RS ,- Kč Strana 35

36 Ruční ohýbačky plechu typové řady OR Kotoučové nůžky RS 200 Zadní doraz Úhlový doraz Ohýbačky řady OR jsou jednoduché stroje na ohýbání plechu pod ostrým úhlem ohybu i různým rádiusem ohybu. Lze je použít v opravárenských, zámečnických a klempířských dílnách. Pro ohýbání stejných šířek ohybu je možno použít narážku šířky ohybu (zadní doraz). Montáž okružních nůžek trvá pouze několik sekund a umožňuje velmi rychlé a přesné stříhání plechu v celé pracovní šířce. Stojan je skládací a proto se dají ohýbačky převážet i v osobním automobilu. U této řady ohýbaček nelze seřizovat otočný nosník dle síly ohýbaného plechu. Typ OR 1000/1,5 OR 1250/1,2 OR 1500/1,2 OR 2000/1 Pracovní délka mm Zdvih horní lišty mm Zdvih dolní lišty mm Max. tloušťka plechu při pevnosti 400 MPa mm 1,5 1,2 1,2 1 Úhel horní lišty º Max. úhel ohybu º Pracovní výška mm Rozměry stroje délka mm šířka mm výška mm Hmotnost kg Popis Typ Cena bez DPH Normální příslušenství: technická dokumentace - návod k obsluze Ruční klempířská ohýbačka plechu OR 1000/1, ,- Kč úhlový doraz Ruční klempířská ohýbačka plechu OR 1250/1, ,- Kč Zvláštní příslušenství: Kotoučové nůžky RS 200 Ruční klempířská ohýbačka plechu OR 1500/1, ,- Kč zadní doraz Ruční klempířská ohýbačka plechu OR 2000/ ,- Kč Kotoučové nůžky ke všem typům OR RS ,- Kč -zadní doraz k typům OR 1000, OR ,- Kč -zadní doraz k typům OR 1500, OR ,- Kč Ruční ohýbačky plechu typové řady ORP Kotoučové nůžky RS 200 Úhlový doraz Zadní doraz Ohýbačky řady ORP jsou jednoduché stroje na ohýbání plechu pod ostrým úhlem ohybu i různým rádiusem ohybu. Lze je použít v opravárenských, zámečnických a klempířských dílnách.pro ohýbání stejných šířek ohybu je možno použít narážku šířky ohybu (zadní doraz). Montáž okružních nůžek trvá pouze několik sekund a umožňuje velmi rychlé a přesné stříhání plechu v celé pracovní šířce. Stojan je skládací a proto se dají ohýbačky převážet i v osobním automobilu. U této řady ohýbaček lze seřizovat otočný nosník dle síly ohýbaného plechu Typ ORP 600/1,8 ORP 1000/1,5 ORP 1250/1,2 ORP 1500/1,2 ORP 2000/1 Pracovní délka mm Zdvih horní lišty mm Zdvih dolní lišty mm Max. tloušťka plechu při pevnosti 400 MPa mm 1,8 1,5 1,2 1,2 1 Úhel horní lišty º Max. úhel ohybu º Pracovní výška mm Rozměry stroje délka mm šířka mm výška mm Hmotnost kg Strana 36

37 Popis Typ Cena bez DPH Normální příslušenství: technická dokumentace - návod k obsluze Ruční ohýbačka plechu ORP 600/1, ,- úhlový doraz Ruční klempířská ohýbačka plechu ORP 1000/1, ,- Zvláštní příslušenství: Kotoučové nůžky RS 200 Ruční klempířská ohýbačka plechu ORP 1250/1, ,- zadní doraz Ruční klempířská ohýbačka plechu ORP 1500/1, ,- Ruční klempířská ohýbačka plechu ORP 2000/ ,- Kotoučové nůžky ke všem typům OR a ORP RS ,- -zadní doraz k typům ORP 600, ORP 1000, ORP ,- -zadní doraz k typům ORP 1500, ORP ,- Ruční ohýbačky plechu typové řady ROZ Ohýbačky řady ROZ jsou jednoduché stroje na ohýbání plechu pod ostrým úhlem i různým rádiusem ohybu. Lze je použít v opravárenských, zámečnických a zejména v klempířských dílnách. Doraz na stejný úhel umožňuje ohyby nebo přehyby na stejný úhel (úhlový doraz). Pro ohýbání stejných šířek ohybu je možno použít narážku šířky ohybu (zadní doraz). Typ ROZ 1000/2,5 ROZ 1350/2 ROZ 2000/1,5 Pracovní délka mm Zdvih horní lišty mm Zdvih dolní lišty mm Max. tloušťka plechu při pevnosti 400 MPa mm 2,5 2 1,5 Úhel horní lišty - standardní º Max. úhel ohybu pravítko ostré º Max. úhel ohybu pravítko půlkulaté º Doraz pro stejné úhly ohybu º Doraz pro stejné šířky ohybu mm Pracovní výška mm Rozměry stroje délka mm Rozměry stroje šířka mm Rozměry stroje výška mm Hmotnost kg Popis Typ Cena bez DPH Zvláštní příslušenství: výměnná horní lišta (úhel volitelný) Ruční ohýbačka plechu zámečnická ROZ 1000/2, ,- Kč úhlový doraz -náhradní pravítko horní tvarové - úhel nebo rádius dle přání 4 300,- Kč zadní doraz - ručně stavitelný -náhradní pravítko horní tvarové - úhel nebo rádius dle přání 4 800,- Kč zadní doraz - hřebenový s odměřováním Ruční ohýbačka plechu zámečnická ROZ 1350/ ,- Kč -náhradní pravítko horní tvarové - úhel nebo rádius dle přání 5 400,- Kč Ruční zámečnická ohýbačka plechu ROZ 2000/ ,- Kč -úhlový doraz 3 200,- Kč -zadní ručně stavitelný doraz 2 700,- Kč -zadní hřebenový doraz s odměřováním 5 000,- Kč -lišta ohýbací 3 500,- Kč -pravítko horní tvarové - úhel nebo rádius dle přání 7 000,- Kč -náhradní pravítko horní tvarové - úhel nebo rádius dle přání 7 500,- Kč Ruční zakružovačky plechu typové řady RZ Typ RZ 1000/1 RZ 1000/2,5 RZ 1300/1 RZ 1350/2 RZ 2000/1 Pracovní délka mm Max. tloušťka plechu při pevnosti 400 MPa mm 1 2, Průměr válců mm Pracovní výška mm Rozměry stroje délka mm Rozměry stroje šířka mm Rozměry stroje výška mm Hmotnost kg Tyto stroje nacházejí uplatnění ve všech klempířských, opravárenských a zámečnických dílnách, kde slouží k zakružování kovových materiálů. Na strojích lze v drážkách na okraji válců ( standardní výbava ) zakružovat kulatinu. Základem stroje jsou masivní litinové bočnice ve kterých jsou kluzně uloženy zakružovací válce. Ceník Popis Typ Cena Kč bez DPH Zakružovačka klempířská litinová (válce pr.56 mm) RZ 1000/ ,- Kč Zakružovačka zámečnická litinová (válce pr.79 mm) RZ 1000/2, ,- Kč Zakružovačka klempířská litinová (válce pr.56 mm) RZ 1300/ ,- Kč Zakružovačka zámečnická litinová (válce pr.79 mm) RZ 1350/ ,- Kč Zakružovačka klempířská litinová (válce pr.79 mm) RZ 2000/ ,- kč Normální příslušenství: Zvláštní příslušenství: technická dokumentace - návod k obsluze D - drážka ve válci Strana 37

38 Motorové stáčečky plechu řady AZM AZM 2000/2 AZM 1500/1,7 AZM 1000/2,5 Zakružovačky jsou určeny k zakružování plechů do válců a mírných kuželů, popř. k částečnému rovnání plechů. Zakružování je obousměrné, konec slabších plechů není třeba předem ohýbat. Ovládání je realizováno nožním spouštěčem pro obě strany. Komfortní ruční nebo motorický přísuv činného zakružovacího válce je synchronizován pro obě strany. Zakružovačku je na přání možné osadit přísunovým motorovým pohonem činného zakružovacího válce s ovládáním tlačítky. Pracovní válce mohou být povrchově tvrzeny. K zakružovačce je možné objednat řadu příslušenství usnadňující práci. Dodací termín: 2-3 měsíce Standardní příslušenství: - Elektromotor s okamžitým zastavením po zakružování - Ovládací elektrický panel spojený s nožním spouštěčem - Bezpečnostní lanko zpětného chodu - Měřítko pro snadné znovunastavení stejného rozměru zakružované trubky Zvláštní příslušenství: - motorický přísuv zakružovacího válce - Povrchově tvrzené válce - Úprava pro zakružování kuželů - Vodítka pro zakružování úzkého pásu - Plynulá regulace zakružovací rychlosti 0 10 m/min. - Drážka pro zakružování drátů - Nestandardní vzdálenost válců Motorický přísuv zadního válce Ruční přísuv zadního válce Ovládací panel Poloha pro vyjmutí výrobku Vodítka materiálu Drážky pro zakružování drátu Typ Pracovní šířka Zakruž. rychl. Max. tl. Plechu Prům. válců Min. Výkon motorů zakruž. průměr Zakruž. Přísuv Délka Výška Šířka Hmot-nost AZM 1000/2, , ,1 0, AZM 1200/ , ,1 0, AZM 1500/1, , ,1 0, AZM 2000/ , ,1 0, AZM 1000/4, , , AZM 1200/3, , , AZM 1500/ , AZM 2000/ , AZM 1000/5, ,6 5, , AZM 1200/4, ,6 4, , AZM 1500/ , , AZM 2000/ , , Hodnoty v tabulce platí pro materiál pevnosti 400 MPa. Typ Základní cena Motorický přísuv zadního válce Povrchově tvrzené válce Úprava pro zakružování kuželů Vodítka pro materiál Plynulá regulace zakruž. rychlosti Drážka pro zakružování drátu Nestandardní vzdálenost válců AZM 1000/2, ,-Kč ,- Kč ,- Kč 9 800,- Kč 1 900,- Kč ,- Kč 1 100,- Kč 2 500,- Kč AZM 1200/ ,- Kč ,- Kč ,- Kč 9 800,- Kč 1 900,- Kč ,- Kč 1 100,- Kč 2 500,- Kč AZM 1500/1, ,- Kč ,- Kč ,- Kč 9 800,- Kč 1 900,- Kč ,- Kč 1 100,- Kč 2 500,- Kč AZM 2000/ ,- Kč ,- Kč ,- Kč 9 800,- Kč 1 900,- Kč ,- Kč 1 100,- Kč 2 500,- Kč AZM 1000/4, ,- Kč ,- Kč ,- Kč ,- Kč 2 500,- Kč ,- Kč 1 300,- Kč 3 200,- Kč AZM 1200/3, ,- Kč ,- Kč ,- Kč ,- Kč 2 500,- Kč ,- Kč 1 300,- Kč 3 200,- Kč AZM 1500/ ,- Kč ,- Kč ,- Kč ,- Kč 2 500,- Kč ,- Kč 1 300,- Kč 3 200,- Kč AZM 2000/ ,- Kč ,- Kč ,- Kč ,- Kč 2 500,- Kč ,- Kč 1 300,- Kč 3 200,- Kč AZM 1000/ ,- Kč ,- Kč ,- Kč ,- Kč 2 500,- Kč ,- Kč 1 600,- Kč 3 900,- Kč AZM 1200/4, ,- Kč ,- Kč ,- Kč ,- Kč 3 200,- Kč ,- Kč 1 600,- Kč 3 900,- Kč AZM 1500/ ,- Kč ,- Kč ,- Kč ,- Kč 3 200,- Kč ,- Kč 1 600,- Kč 3 900,- Kč AZM 2000/ ,- Kč ,- Kč ,- Kč ,- Kč 3 200,- Kč ,- Kč 1 600,- Kč 3 900,- Kč Ceny jsou uvedeny bez DPH Doporučený postup při zakružování plechu vetší tloušťky První strana Druhá strana Kalibrace Strana 38

39 Ruční a pneumatické pravoúhlé nůžky Technické parametry / typ NLR 100/3 NLV 100/3 Provedení Ruční Pneumatická Jmenovitá tvářecí síla 100 kn 70 kn Zdvih beranu 15 mm 13 mm Max. tloušťka stříhaného plechu 3 mm 3 mm Rozměry nožů 102 x 102 mm 102 x 102 mm Pracovní tlak vzduchu - 0,5 MPa Hmotnost 76 kg 120 kg Ceník NLR 100/3 NLV 100/ ,- Kč bez DPH ,- Kč bez DPH ruční nůžky NLR pneumatické nůžky NLV Nůžky jsou určeny především k vystřihování pravoúhlých rohů a vybrání zejména do přístřihů z plechů. Nůžky lze použít i k ostřihování, nastřihování nebo k dělení ploché oceli. Klasické užití je vystřihování rohů před ohýbáním při výrobě krabicových součástí. Ruční a pneumatické děrovačky ruční děrovačka NDJ pneumatická děrovačka NDV Se svařovaným stojanem tvaru "C" Děrovačky jsou určeny ke zhotovování otvorů různého tvaru do součástí z plechu, pásů, prutů, případně profilů. Lze je použít na všechny běžné kovové materiály jako je ocel, barevné kovy, lehké kovy, popřípadě i materiály nekovové. Jako příklad lze uvést děrování otvorů pro osazení přístrojů a tlačítek v ovládacím panelu. Technické parametry / typ NDJ 45/2 NDV 45/2/500 Provedení Ruční Pneumatická Jmenovitá tvářecí síla 100 kn 100 kn Vyložení 300 mm 500 mm Max. velikost děrovaného otvoru 45 mm 45 mm Max. tloušťka děrovaného plechu 4 mm 4 mm Zdvih beranu 13 mm 8 mm Pracovní tlak vzduchu - 0,5 MPa Hmotnost 130 kg 440 kg Příklady možností střihů: - otvor průměr 45 mm do materiálu tloušťky 2 mm (pevnost do 450 MPa) - otvor průměr 22 mm do materiálu tloušťky 4 mm (pevnost do 450 MPa) Ceník NDJ 45/2 NDV 45/2/ ,- Kč bez DPH ,- Kč bez DPH Strana 39

40 RETRY profi machinery s.r.o., Libušina třída 2, Brno Ostřičky vrtáků, brusky KAINDL BSG 60 BSG ,- Kč bez DPH BSG 20 - Rozsah upínání od ø 1 do ø 21 mm. Rychlé a jednoduché ovládání, osvědčený patentovaný způsob prismového přetáčení, zaručuje maximální symetrii ostří! Brousí všechny vrtáky (také speciální tvary), stupňovité vrtáky, vrtáky do plechu a dřeva, frézy, vrtáky HSS nebo vrtáky z tvrdokovu (Widia). BSM ,- Kč bez DPH SVR 20 BSM ,- Kč bez DPH SVR 31 BSG ,- Kč bez DPH BSM 20 - Rozsah upínání od ø 1 do ø 25mm. Rychlá a jednoduchá manipulace, osvědčený patentovaný postup otáčení hranolu, garantovaná maximální symetrie břitu! Brousící spirálové vrtáky, rovněž zvláštní tvary jako jsou stupňovité vrtáky, vrtáky do plechu a do dřeva, frézy z rychlořezné oceli a nebo z tvrdého kovu. SVR 20, 31 - Speciální příslušenství k ostřičce vrtáků BSG 60 a BSM 20 a ostřícímu centru SZ. Pro záhlubníky od ø 6 do ø 31mm. Přípravek na broušení záhlubníků, na ostření kuželových záhlubníků a záhlubníků na příčné otvory s válcovou stopkou. Přípravek na broušení záhlubníků upnout do prismatu přidat obrousit! ,- Kč bez DPH BSG 60 - Rozsah upínání od ø 3 do ø 70mm. Rychlé a jednoduché ovládání, osvědčený patentovaný způsob prismového přetáčení, zaručuje maximální symetrii ostří! Brousí všechny vrtáky (také speciální tvary), stupňovité vrtáky, vrtáky do plechu a dřeva, frézy, vrtáky HSS nebo vrtáky z tvrdokovu (Widia). Ostřící centrum Ostřící centrum BKS SZ ,- Kč bez DPH BKS Ostřička jádrových vrtáků Ostřička vrtáků KBS ,- Kč bez DPH BSM 22 plus ,- Kč bez DPH Ostřící centrum SZ 20 - Brusný stůl s elektromagnetickým upínáním včetně ostřičky vrtáků BSM 20. Všestranná použitelnost s elektromagnetickým upínáním. Bezpečné upnutí a broušení soustružnických nožů, obracecích destiček, hoblovacích nožů, upichováků a jiných nástrojových forem KBS Ostřička jádrových vrtáků určená výhradně k ostření jádrových vrtáků z rychlořezné oceli a z tvrdého kovu od ø 12mm do ø 50 mm. Standardně vybavena diamantovým kotoučem pro ostření jádrových vrtáků s počtem břitů 4 / 5 / 8 / 10. Za příplatek děličky pro jiný počet břitů 6 / 7 / 9 / 12. Motor 230V. Ostřička jádrových vrtákův KBS četně ostřičky vrtáků BSM 20 Rozsah upínání vrtáků od průměru 1 do 25 mm. Rozsah upínání jádrových vrtáků od průměru 12 do 50 mm. NOVINKA 2009 BSM 22 Základní vybavení od ø 3mm do ø 22 mm. Kompletní s kotoučem z ušlechtilého korundu. Speciální výbrusem vrtáku se příčný břit vrtáku vytvaruje tak, že zaručuje středové navrtání i u měkkých, vysoce pevných, houževnatých nebo tenkých materiálů. Bruska je vhodná pro vrtáky a záhlubníky se 2 nebo 3 břity Na požádání Vám zašleme návod k obsluze pro všech uvedené stroje v elektronické nebo tištěné podobě Ostřička vrtáků BSG 20 Rozsah upínání od průměru 1 do 21 mm Technické údaje: Rozsah upínání: 1 až 21 mm Motor: 230 V, Hz, 80 W Otáčky: 2800 ot/min. Korundový brusný kotouč: 125x20x20 mm Hmotnost: netto 9 kg Rozměry: 330x250x180 mm Nastavení úhlu špičky vrtáků: Nastavitelné pro všechny druhy vrtáků. Nastavení úhlu hřbetu: Bez stupňů-negativní-nulovýpozitivní, všechny úhly, vždy dle mat. Všeobecné informace o ostřičce vrtáků BSG 20 s pohonem nebo bez pohonu. Svého druhu jedinečná, mobilní ostřička vrtáků nabízí ryzí alternativu k větším, ale především dražším přístrojům. Svoji robustní konstrukcí a vysokou přesností, minimálními prostorovými nároky a výhodnou cenou je tato ostřička vrtáků nepostradatelným pomocníkem a skutečnou úsporou především pro jednotlivá podniková oddělení a pro malé řemeslnické firmy. Nastavení a naostření spirálových vrtáků je za pomocí tohoto zařízení tak jednoduché, že je každý člověk schopen naostřit vrták s každým myslitelným úhlem. Systém prizmatického přetáčení automaticky zaručuje maximální přesnost symetrie ostří. Dobře promyšlená koncepce a možnost jednoduché výměny veškerých opotřebitelných prvků dělá tuto ostřičku vrtáků ještě po mnoha letech neocenitelným pomocníkem ve Vašem podniku.. Číslo zboží Název Cena bez DPH Ostřička vrtáků BSG 20 základní vybavení od 1 do 21 mm, kompletní s nastavitelným motorem 220 V a korundovým brusným ,- Kč kotoučem Ostřička vrtáků BSG 20, kompletní bez motoru ,- Kč Zvláštní příslušenství Optika s flexibilním nastavitelným ramenem 900,- Kč Obtahovací zařízení s obtahovacím diamantem 1 400,- Kč Korundový brusný kotouč (standardní) zrnění K x20x20mm 800,- Kč Korundový brusný kotouč (jemný) zrnitosti K x20x20mm 800,- Kč Korundový brusný kotouč (hrubý) K x20x20mm, K ,-Kč Brusný kotouč na pily korundový K x10x20mm 800,- Kč Brusný kotouč na pily korundový K x5x20mm 800,- Kč Křemíkový brusný kotouč (pro broušení vrtáků z tvrdokovu) K ,- Kč 125x20x20mm Křemíkový brusný kotouč na pily K x5x20mm 800,- Kč Diamantový kotouč kompletní s upínáním pr. 125mm, třístranně osázený ,- Kč D 76/3 pro vrtáky do dřeva Diamantový kotouč kompletní s upínáním pr. 125mm, třístranně osázený ,- Kč D 76/ Přídavné upínání brusných kotoučů pro všechny brusné kotouče 600,- Kč Zadní zarážka prismy pro frézové vrtáky 500,- Kč Nastavitelný motor kompletní s korundovým brusným kotoučem ,- Kč Upínací pouzdro pro krátké vrtáky MK ,- Kč Upínací pouzdro pro krátké vrtáky MK ,- Kč Upínací pouzdro pro krátké vrtáky 5+6mm 900,- Kč Upínací pouzdro pro krátké vrtáky 8+10mm 900,- Kč Upínací pouzdro pro krátké vrtáky 12+14mm 900,- Kč Příplatek za motor 380V nebo adaptér na 110V 1 700,- Kč Instruktážní DVD 0,- Kč Strana 40

41 Ostřička vrtáků BSM 20 Rozsah upínání od 1 do 25 mm Technické údaje: Rozsah upínání: 1 až 25 mm Motor: 230 V, Hz, 0,12 kw Otáčky: 2800 ot/min. Korundový brusný kotouč: 125x20x20 mm Hmotnost: netto 17 kg Rozměry: 370x310x260 mm Úhel hřbetu a úhel špice: plynule nastavitelný. Kompletní s brusným kotoučem z ušlechtilého korundu. Svého druhu jedinečná, mobilní ostřička vrtáků nabízí ryzí alternativu k větším, ale především dražším přístrojům. Svoji robustní konstrukcí a vysokou přesností, minimálními prostorovými nároky a výhodnou cenou je tato ostřička vrtáků nepostradatelným pomocníkem a skutečnou úsporou především pro jednotlivá podniková oddělení a pro malé řemeslnické firmy. Nastavení a naostření spirálových vrtáků je za pomocí tohoto zařízení tak jednoduché, že je každý člověk schopen naostřit vrták s každým myslitelným úhlem. Systém prizmatického přetáčení automaticky zaručuje maximální přesnost symetrie ostří. Dobře promyšlená koncepce a možnost jednoduché výměny veškerých opotřebitelných prvků dělá tuto ostřičku vrtáků ještě po mnoha letech neocenitelným pomocníkem ve Vašem podniku. Ostřička vrtáků BSG 60 Rozsah upínání od průměru 3 do 70 mm Technické údaje: Rozsah upínání: 3 až 70 mm Motor: 400 V, 50 Hz, 0,37 kw Otáčky: 2800 ot/min Korundový brusný kotouč: 200x40x51 mm Hmotnost: netto 57 kg Rozměry: 450x450x650 mm Nastavení úhlu špičky vrtáků: Nastavitelné pro všechny druhy vrtáků. Nastaven úhlu hřbetu: Bez stupňů-negativní-nulovýpozitivní, všechny úhly, vždy dle mat.technické změny jsou vyhrazeny. Všeobecné informace o ostřičce vrtáků BSG 60 Svoji robustní konstrukcí a vysokou přesností, minimálními prostorovými nároky tato ostřička vrtáků nepostradatelným pomocníkem a skutečnou úsporou především pro jednotlivá podniková oddělení a pro malé řemeslnické firmy. Nastavení a naostření spirálových vrtáků je za pomocí tohoto zařízení tak jednoduché, že je každý člověk schopen naostřit vrták s každým myslitelným úhlem. Systém prismatického přetáčení automaticky zaručuje maximální přesnost symetrie ostří. Dobře promyšlená koncepce a možnost jednoduché výměny veškerých opotřebitelných prvků dělá tuto ostřičku vrtáků ještě po mnoha letech neocenitelným pomocníkem ve Vašem podniku. SVR 20, SVR 31 Rozsah upínání 7 mm až 31 mm Technické údaje: Úhel špičky:: 60 až 90 Kuželový záhlubník s válcovou stoplou:: 7 mm až 31 mm Záhlubník na příčné otvory:: 2/5, 5/10, 10/15, 15/20 mm Upínací kleština:: 6 mm, 8 mm, 10 mm, 12 mm Pro záhlubníky od ø 6 do ø 31mm. Přípravek na broušení záhlubníků, na ostření kuželových záhlubníků a záhlubníků na příčné otvory s válcovou stopkou. Přípravek na broušení záhlubníků upnout do prismatu přidat obrousit hotovo! Číslo zboží Název Cena bez DPH Ostřička vrtáků BSM 20 základní vybavení od 1 do 20 mm, kompletní s nastavitelným motorem 220 V a korundovým brusným kotoučem ,- Kč Brusný stůl s elektromagnetickým upínáním jen na novou ostřičku vrtáků BSM ,- Kč Zvláštní příslušenství Nástavec prismy pro broušení vrtáků do Ø 25mm ,- Kč Optika s flexibilním nastavitelným ramenem 900,- Kč Osvícená optika 4 000,- Kč Obtahovací zařízení s orovnávacím diamantem 3 400,- Kč Obtahovací zařízení s orovnávacím diamantem STAR 1 700,- Kč Korundový brusný kotouč zrnitosti K 180 ( jemný ) 125x20x20mm 800,-Kč Korundový brusný kotouč zrnitosti K 80 ( standartní ) 125x20x20mm 800,-Kč Korundový brusný kotouč ( hrubý ) 125x20x20mm, K ,-Kč Korundový brusný kotouč zrnitosti K 100 ( pro vrtáky na dřevo ) 125x5x20mm 800,-Kč Korundový brusný kotouč na pily 125x10x20 mm 800,- Kč Upínání brusných kotoučů 600,-Kč Diamantový brusný kotouč trojstranně osázený D 76/3 125mm (pro vrtáky na dřevo) 8.300,- Kč Diamantový brusný kotouč dvoustranně osázený D 107/2 125mm 8 900,-Kč Magnetická hloubková zarážka na frézové vrtáky 500,-Kč Zařízení pro broušení záhlubníků SVR 20 Základní vybavení kompletní s upínací kleštinou Ø 10 mm a adaptérem ,- Kč Upínací kleština Ø 6 mm pro SVR ,-Kč Upínací kleština Ø 8 mm pro SVR ,-Kč Upínací kleština Ø 12 mm pro SVR ,-Kč Matice pro další upínací kleštiny 600,-Kč Vačka pro záhlubníky s příčným otvorem 1 800,-Kč Upínací pouzdro pro krátké vrtáky mm 900,-Kč Upínací pouzdro pro krátké vrtáky 8 10mm 900,-Kč Upínací pouzdro pro krátké vrtáky 12+14mm 900,-Kč Upínací pouzdro pro krátké vrtáky MK ,-Kč Upínací pouzdro pro krátké vrtáky MK ,-Kč Instruktážní DVD (německy, anglicky) 0,- Kč Číslo zboží Název Cena bez DPH Ostřička vrtáků BSG 60 základní vybavení 3 až 40 mm, 380 V kompletní s korundovým brusným kotoučem, osvícenou optikou ,-Kč a obtahovacím zařízením s orovnávacím diamantem. Zvláštní příslušenství Přídavné prisma pro rozsah upínání mm ,- Kč Přídavné prisma pro rozsah upínání mm ,- Kč Diamantový brusný kotouč s upínáním Ø 200 mm ,- Kč Chladící zařízení s přípojkou na stlačený vzduch 4 000,- Kč Korundový brusný kotouč 200 x 40 x 51 mm 1 ks Zrnění K 46 K 60 K 100 K ,- Kč Křemíkový brusný kotouč 200 x 40 x 51 mm 1 ks Zrnění K 46 K 60 K 80 K ,- Kč Korundový brusný kotouč 200 x 20 x 51 mm 1 ks Zrnění K 60 K 100 K ,- Kč Distanční kroužek pro brusný kotouč 20 mm 1 300,- Kč Korundový brusný kotouč 200 x 8 x 51 mm 1 ks Zrnění K 60 K 100 K ,- Kč Distanční kroužek pro brusný kotouč 8 mm 1 300,- Kč Upínání brusného kotouče s konusem 2 700,- Kč Hloubková zarážka pro ostření fréz (magnet) 500,- Kč Zarážka ostří pro broušení fréz 200,- Kč Zadní zarážka pro broušení vrtáků 500,- Kč Přípojka pro odsávání prachu 1 500,- Kč Upínací pouzdro pro krátké vrtáky MK ,- Kč Upínací pouzdro pro krátké vrtáky MK ,- Kč Upínací pouzdro pro krátké vrtáky MK ,- Kč Příplatek za motor 110 V nebo 220 V 2 500,- Kč Násadka pro rychlý posuv vřetene 1 000,- Kč Instruktážní DVD 0,- Kč Dovoz, instalace, zaškolení obsluhy 0,- Kč Číslo zboží Název Cena bez DPH Zařízení pro broušení záhlubníků SVR 20 k brusce BSM 20 základní vybavení kompletní s upínací kleštinou Ø 10 mm a adaptérem ,- Kč Zvláštní příslušenství Upínací kleština Ø 6 mm pro SVR ,-Kč Upínací kleština Ø 8 mm pro SVR ,-Kč Upínací kleština Ø 12 mm pro SVR ,-Kč Matice pro další upínací kleštiny 600,-Kč Vačka pro záhlubníky s příčným otvorem 1 800,-Kč Číslo zboží Název Cena bez DPH Přípravek na ostření záhlubníků SVR 31 k brusce BSG 60 základní vybavení kompletní s upínací kleštinou ǿ 10 mm ,- Kč Zvláštní příslušenství Matice upínací kleštiny 600,- Kč Upínací kleština ǿ 6 mm, dvojitě naříznutá 700,- Kč Upínací kleština ǿ 8 mm, dvojitě naříznutá 700,- Kč Upínací kleština ǿ 10 mm, dvojitě naříznutá 700,- Kč Upínací kleština ǿ 12 mm, dvojitě naříznutá 700,- Kč Vačka pro záhlubník na příčné otvory 1.800,- Kč Strana 41

42 Ostřící centrum SZ 20 Rozsah upínání vrtáků od průměru 1 do 25 mm. Pojezdová dráha elektromagnetického stolu 305 mm Technické údaje: Rozsah upínání:1 až 25 mm Motor: 230 V, Hz, 80 W Otáčky: 2800 ot/min. Úhel hřbetu a špice: plynule nastavitelný Brusný kotouč: 125x20x20 mm Rozměry: 500x420x310 mm Ostřící stůl Elektromagnet: 230 V Pojezdová dráha: 305 mm Velikost stolu: 170 x 100 mm Otočný: plynule, pozitivně 20 negativně 60 Brusný kotouč: 125 x 40 x 20 mm Váha: 40 kg Ostřící centrum SZ 20 - Brusný stůl s elektromagnetickým upínáním včetně ostřičky vrtáků BSM 20. Všestranná použitelnost s elektromagnetickým upíná-ním. Bezpečné upnutí a broušení soustružnických nožů, obracecích destiček, hoblovacích nožů, upichováků a jiných nástrojových forem. Brusný stůl s elektromagnetickým upínáním Všestranná použitelnost s elektromagnetickým upínáním. Bezpečné upnutí a broušení soustružnických nožů, obracecích destiček, hodlovacách nořů, upichováků a jiných nástrojových forem. Ostřička jádrových vrtáků KBS Pro jádrové vrtáky od 12 do 50 mm Technické údaje: Rozsah upínání: 12 až 50 mm Počet břitů: 4 až 12 Motor: 230 V, Hz, 0,12 kw Otáčky: 2800 ot/min Diamantový kotouč průměr 125 mm Rozměry: 500x420x310 mm Základní vybavení s diamantovým kotoučem a dělícími kroužky pro břité jádrové vrtaky. Technické změny jsou vyhrazeny. KBS Ostřička jádrových vrtáků určená výhradně k ostření jádrových vrtáků z rychlořezné oceli a z tvrdého kovu od ø 12mm do ø 50 mm. Standardně vybavena diamantovým kotoučem pro ostření jádrových vrtáků s počtem břitů 4 / 5 / 8 / 10. Za příplatek děličky pro jiný počet břitů 6 / 7 / 9 / 12. Motor 230V, precisní osvícená optika. Ostřička vrtáků BSM 22 Rozsah upínání od průměru 3 do 22 mm Technické údaje: Rozsah upínání: 3 až 22 mm Motor: 230 V, Hz, 0,12 kw Otáčky: 2840 ot/min. Korundový brusný kotouč: 125x20x20 mm Hmotnost: netto 26 kg Rozměry: 585x305x300 mm BSM 22 Základní vybavení od ø 3mm do ø 22 mm. Kompletní s kotoučem z ušlechtilého korundu. Speciální výbrusem vrtáku se příčný břit vrtáku vytvaruje tak, že zaručuje středové navrtání i u měkkých, vysoce pevných, houževnatých nebo tenkých materiálů. Bruska je vhodná pro vrtáky a záhlubníky se 2 nebo 3 břity Ostřící centrum BKS Ostřička jádrových vrtákův KBS četně ostřičky vrtáků BSM 20 Rozsah upínání jádrových vrtáků od průměru 12 do 50 mm. Rozsah upínání vrtáků od průměru 1 do 25 mm. Číslo zboží Název Cena bez DPH Ostřící centrum SZ 20 základní vybavení: brousící stůl s elektromagnetickým upínáním, včetně ostřičky vrtáků BSM 20 kompletní, se dvěma kotouči z ušlechtilého korundu, diamantovým ,-Kč hrncovým kotoučem, osvícenou optikou a diamantovým orovnávačem Ostřící centrum SZ bez ostřičky vrtáků BSM 20, jinak viz. Výše ,-Kč Zvláštní příslušenství Korundový hrncový brusný kotouč zrnitost K 60/80/ ,-Kč Upínaní brusných kotoučů 600,-Kč Diamantový hrncový kotouč jednostranně osázený D 76/1 nebo D126/1 125 mm ( SZ ) 8.900,-Kč Speciální upínací zařízení ( SZ ) pro obracecí deštičky 3.100,-Kč Speciální upínací hranol ( SZ ) pro zapichováky a dlátka atd ,-Kč Upínání 120mm pro úzké hoblovací nože 6.500,-Kč Magnetický blok-trojstranný 1-stranně osázený pro SK plátky ,-Kč Instruktážní DVD 0,-Kč Dovoz, instalace, zaškolení obsluhy 0,-Kč Číslo zboží Název Cena bez DPH Ostřička jádrových vrtáků KBS, s dvěma diamantovými brusnými kotouči ( a ), motor 230 V, s děličkami na 4/8 a 5/10 - břité ,- Kč korunky, s osvícenou optikou s ochranným povrchem Zvláštní příslušenství Diamantový kotouč 3 stranně osázený s radiusem pro vnitřky břitů, ǿ 125 mm D ,- Kč Diamantový kotouč 3 stranně osázený pro broušení čel břitů, ǿ125 mm, D ,- Kč Znovaosázení diamantového kotouče Ø 125mm, D ,- Kč Dělička T-6 pro šestibřité korunkové vrtáky 1.400,- Kč Dělička T-7 pro sedmibřité korunkové vrtáky 1.400,- Kč Dělička T-9 pro devítibřité korunkové vrtáky 1.400,- Kč Dělička T-12 pro dvanáctibřité korunkové vrtáky 1.600,- Kč Dělička T-14 pro čtrnáctibřité korunkové vrtáky 1.800,- Kč Dělička T-17 pro sedmnáctibřité korunkové vrtáky 2.100,- Kč Adaptér Fein Quick-In na Weldon 19mm 1.600,-Kč Adaptér Fein Quick M18 x 6P1,5 na Weldon 19mm 1.300,- Kč Adaptér Weldon 19mm na 32mm 6.000,- Kč Číslo zboží Název Cena bez DPH Ostřička vrtáků BSM 22 základní vybavení 3 až 22 mm, motor 230 V, kompletní s korundovým brusným kotoučem K 80, osvícenou optikou a ,- Kč diamantovým orovnávačem Zvláštní příslušenství Korundový brusný kotouč 125x20x20mm, K80 800,- Kč Korundový brusný kotouč 125x20x20mm, K60 800,-Kč Korundový brusný kotouč 125x20x20mm, K ,- Kč Diamantový brusný kotouč vč. upínače, 125 mm, D76/ ,-Kč Upínání brusného kotouče 500,- Kč Chladící zařízení s přípojkou na tlakový vzduch 4.000,- Kč Přípravek pro zkrácení příčného ostří vrtáku ,-Kč Příplatek za motor 400 V 1.700,- Kč Instruktážní videokazeta 0,- Kč Dovoz, instalace, zaškolení obsluhy 0,- Kč NOVINKA 2009 Na požádání Vám zašleme návod k obsluze pro všech uvedené stroje v elektronické nebo tištěné podobě Strana 42

43 Ostřičky pilových kotoučů KAINDL Ostřička pilových kotoučů SSG 600-M-LF ruční provedení Rozsah upínání: pro kotouče od 100 mm do 700 mm SSG 600-M-LF Ruční ostřička pilových kotoučů s lineárním posuvem. Rychlá práce a jednoduché ovládání pro všechny pilové kotouče od ø 100mm do ø 700 mm. Stroj je vhodný pro broušení čela a hřbetu zubů bez výměny brusného kotouče! Je vhodný také k podbroušení nosného materiálu za osazením řezných destiček z tvrdokovu. Nová verze s lineárním přísunem broušeného kotouče. Ostřičky jsou dodávány ve stolním provedení s korundovým na přání diamantovým brusným kotoučem a veškerými distančními kroužky pro nasazení nejrůznějších pilových kotoučů. Ostřička pilových kotoučů SSG 600-M-LF ruční provedení Rozsah upínání: pro kotouče od 100 mm do 700 mm SSG 600-A-DC - Ostřička pilových kotoučů s elektro-pneumatickým digitálním podáváním. Poloautomatická digitálně řízená verze. Rychlá práce a jednoduché ovládání pro všechny pilové kotouče od ø 100mm do ø 700 mm. Stroj je vhodný pro broušení čela a hřbetu zubů bez výměny brusného kotouče! Je vhodný také k podbroušení nosného materiálu za osazením řezných destiček z tvrdokovu. Nová verze s lineárním přísunem broušeného kotouče..ostřičky jsou dodávány ve stolním provedení s korundovým na přání diamantovým brusným kotoučem a veškerými distančními kroužky pro nasazení nejrůznějších pilových kotoučů. Číslo zboží Název Cena bez DPH Ostřička pilových kotoučů SSG 600-M-LF, motor 220 V, pro ǿ mm, ve stolním provedení s korundovým brusným ,- Kč kotoučem, lineární posuv Ostřička pilových kotoučů SSG 600-A-DC, motor 220 V, digitálně řízený lineární automat pro ǿ mm, ve stolním ,- Kč provedení s korundovým brusným kotoučem Zvláštní příslušenství Strojní stojan s odtokovou vanou 7.800,- Kč Chladící zařízení s přípojkou na tlakový vzduch (rozstřikovací tryska) Kč Chlazení-čerpadlo s nádržkou včetně hadic (provedení-plech) 5.000,- Kč Diamantový kotouč Kaindl pro broušení tvrdokovu (5x3,0 mm) 7.100,- Kč Diamantový kotouč CZ pro broušení tvrdokovu (4x1,0 mm) 2.400,- Kč Diamantový kotouč CZ pro broušení tvrdokovu (4x1,5 mm) 2.600,- Kč Diamantový kotouč CZ pro broušení tvrdokovu (4x2,0 mm) 2.800,- Kč Upínání brusných kotoučů 700,- Kč Korundový brusný kotouč 150 x 13 x 20 mm 900,- Kč Obtahovací zařízení pro orovnání korundového kotouče 1.500,- Kč Redukční kroužek 80mm 400,-Kč Krycí plechy pro rozmítací pily 260mm 6.000,-Kč Krycí plechy pro rozmítací pily 360mm 6.600,-Kč Krycí plechy pro rozmítací pily 450mm 7.300,-Kč Přídavná pneumatická digitální automatika na SSG 600-M-LF ,- Kč Příplatek za motor 400 V 4.500,- Kč Instruktážní videokazeta 0,- Kč Dovoz, instalace, zaškolení obsluhy 0,- Kč Technické údaje : Napájení: Elektrické 230 V, 50/60 Hz; pneumatické 5 barů Motor: 400 V, 50/60 Hz, 0,18kW, 2850 ot./min Rozsah velikosti pilových kotoučů: od 100 do 700 mm Základní průměr upínání: 20 mm Redukční kroužky: 25 / 30 / 32 / 35 / 40 / 50 / 70 / 75 mm Hmotnost stolní provedení : 67 kg Rozměry stolní provedení : 600 x 570 x 400 mm Hmotnost kompletní provedení : 109 kg Rozměry kompletní provedení : 940 x 830 x 1230 mm Upozornění: Při broušení tvrdokovu je nutné používat vhodné odsávání prach. Při veškerých brusných pracích používat ochranné brýle Automatická ostřička pilových kotoučů SSM - NCT Rozsah upínání: pilové kotouče od Ø 100 do Ø 560 mm Název Ostřička kotoučů SSM-NCT, základní výbava, motor 220 V Zvláštní příslušenství Náhradní diamantový kotouč DE 150mm Náhradní diamantový kotouč CZ 150mm Dovoz, instalace a zaškolení obsluhy, cena dle DDU. Cena bez DPH ,- Kč 7.100,- Kč 2.600,- Kč Technické údaje rozměry Délka: Šířka: Výška: Hmotnost netto: Rozmezí upínání/základ: Brusný kotouč: Emise hluku: 1700mm 1000mm 1150mm 366 kg Ø mm Ø 150 x 1,5 x 20mm < 70 db(a) SSM - NCT - Rychlá práce a jednoduché ovládání pro všechny pilové kotouče od ø 100mm do ø 560 mm. Plnoautomatická ostřička pilových kotoučů s dotykovým displejem, v základním provedení s diamantovým brusným kotoučem a chlazením - plnoautomatická ostřička pilových kotoučů s dotykovým displejem, v základním provedení s diamantovým brusným kotoučem, kapotovaným strojním stojanem a chlazením. - pro pilové kotouče od Ø 100 do Ø 560 mm Elektrotechnické údaje Sériové provedení Zařízení s chladící kapalinou Motor 230V 230V Napětí 230V 230V Frekvence 50Hz 50Hz Výkon 0,37kW 0,07kW Otáčky 2850 ot./min ot./min. Druh krytí IP 65 L/min l/min Technické změny jsou vyhrazeny. Na požádání Vám zašleme návod k obsluze pro všech uvedené stroje v elektronické nebo tištěné podobě Strana 43

44 Ostřičky ostatní KAINDL SZ 600 NC Automatická ostřička hoblovacích nožů do 640 mm délky SZ 600 NC Automatická ostřička hoblovacích nožů do 640 mm délky - automatická ostřička hoblovacích nožů s automatickým přísuvem ke kotouči, ve výbavě s diamantovým ( CBN ) brusným kotoučem, chlazením a strojním stojanem s vanou. - pro hoblovací nože do délky 640 mm. Automatická ostřička hoblovacích nožů s automatickým přísuvem ke kotouči, ve výbavě s diamantovým (CBN) brusným kotoučem, chlazením a strojním stojanem s vanou. Pro hoblovací nože do délky 640 mm Možnost na zakázku vyrobit s pojezdem až pro nože délky 800 mm Ostřička kruhových nožů RMS a RMS-A do průměru 350 mm RMS Ostřička kruhových nožů S automatickým otáčením nože (dvoumotorová, v základním vybavení s diamantovým brusným kotoučem, s libovolným nastavením úhlu břitu nože. Lze objednat i verzi s automatickým přidáváním jako verze RSM-A. Pro kruhové nože od ø 100mm do ø 350 mm. Velký kryt z plexiskla přes celou pracovní plochu. Při objednávce uvést vnitřní a vnější průměry nožů kvůli upínání a redukčním kroužkům. Číslo zboží Název Cena bez DPH Ostřička kotoučů SZ NC, motor 220 V, s korundovým a CBN kotoučem, chlazením a strojním stojanem ,- Kč Zvláštní příslušenství Náhradní CBN kotouč 150mm B ,-Kč Náhradní CBN kotouč 150mm B ,-Kč Náhradní diamantový kotouč 150mm D ,- Kč Náhradní diamantový kotouč 150mm D ,- Kč Sada kalibrovacích měrek pro usazení hoblovacích nožů 9.300,- Kč Ddovoz, instalace a zaškolení obsluhy je v rámci ČR a SR zdarma. Číslo zboží Název Cena bez DPH Ostř12695 Automatická ostřička RMS-A, motor 220 V, včetně chlazení, strojního ,- stojanu a kotouče CBN B126 Kč Ostřička RMS, motor 220 V, včetně chlazení, strojního stojanu a kotouče CBN B ,- Kč Zvláštní příslušenství Přídavné upínání pro kruhové nože pod 100mm 3.600,-Kč Přídavné upínání pro kruhové nože pod 80mm 3.300,-Kč Přídavné upínání pro kruhové nože pod 40mm 2.800,-Kč Bornitridový ( CBN ) kotouč 150mm B ,- Kč Bortinridový ( CBN ) kotouč 150mm B ,-Kč Dovoz, instalace a zaškolení obsluhy je v rámci ČR a SR zdarma. Ostřička elektrod WIG 4 Technické údaje: Průměr elektrod: 1,0/1,6/2,0/2,4/3,2/4,0 Úhel broušení: 15 až 90 stupňů Motor: 230 V, 50 Hz, 0,05 kw Otáčky 2800 ot/min. Diamantový kotouč průměr 125 mm Hmotnost: netto 10 kg Rozměry: 220x300x190 mm Číslo zboží Název Cena bez DPH Bruska na elektrody WIG 4, kompletní ( D107 ), 220 V ,- Kč Zvláštní příslušenství Diamantový kotouč D 107 včetně upínače ( standard ) 7.900,- Kč Diamantový kotouč D 76 včetně upínače ( středně hrubý ) 7.900,- Kč Diamantový kotouč D 46 včetně upínače ( jemný ) 7.900,- Kč Znovaosázení diamantového kotouče D 107/76/ ,-Kč sada upínacích pouzder na krátké elektrody ( 6 kusů ) 3.900,- Kč Upínací pouzdra na elektrody se speciálním průměrem, 1 kus 1.100,- Kč Vysavač na odsávání prachu kategorie M ,-Kč Vysavač na odsávání prachu s indukčním motorem kategorie M ,-Kč WIG 4 bruska na elektrody s automatickým náhonem a podáváním. Na svářecí a rozpalovací ekektrody průměr 1/ 1,6/ 2/ 2,4/ 3,2/ 4 mm. Jiné speciální velikosti jsou možné Výhody : automatický posuv, automatický pohon elektrody, výbrus centrovaný podle středové osy v podélném směru, stabilní elektrický oblouk, značně vyšší životnost, jednoduchá manipulace, snadno přenosná Nástrojová bruska s diamantovým průhledným kotoučem SM 180 Přípojka na odsávání: 35 mm Motor: 230 V, Hz, 0,18 kw Otáčky: 1405 ot/min Průměr kotouče 180 mm Číslo zboží Název Cena bez DPH Nástrojová bruska SM 180 s průhledným 3-stranně osázeným diamantovým kotoučem, motor 220 V ,- Kč Zvláštní příslušenství Precizní optika osvícená 4.000,- Kč Upínání diamantových kotoučů 1.400,- Kč Diamantový kotouč 180 mm, 3 stranně osázený, D ,-Kč Diamantový kotouč 180 mm, 3 stranně osázený, D ,- Kč Diamantový kotouč 180 mm, 3-stranně osázený, D ,- Kč Znovaosázení diamantového kotouče D126/D76/D ,-Kč SM 180 Tento přístroj umožní díky průhlednému diamantovému kotouči vaši dokonalou kontrolu při broušení či ostření pracovních nástrojů. Při broušení nástroje nástroje na spodní straně děrovaného kotouče lze vidět shora vše co se děje na vašem nástroji během broušení. Určeno pro nejrůznější typy vašeho nářadí, pro každý typ materiálu. Kvalitní diamantový kotouč vám zajistí dlouhou životnost ostří na vašem nástroji. Na požádání Vám zašleme návod k obsluze pro všech uvedené stroje v elektronické nebo tištěné podobě Strana 44

45 Hydraulické lisy t Hydraulické lisy OMCN t jsou v kategorii TOP PROFI (výrobce OMCN S. p. A. - Itálie). Lisy mají obecně ruční, nožní, pneumatický nebo elektrický pohon hydrauliky, jsou 1 nebo 2rychlostní, mají různou velikost konstrukce rámu a tedy i pracovního prostoru (viz tabulky parametrů). Na konci pístu je obvykle našroubována stavitelná lisovací hlavice, místo níž lze použít jiný přípravek, matrici uživatele, písty mají kvalitní povrchové pochromování atd. - lisy jsou svoji koncepcí vhodné zejména pro PROFI výrobu a servis v průmyslu, autoopravárenství atd. - mají velmi robustní svařovanou konstrukci (viz jejich hmotnost), spolehlivý provoz a bohatou standardní výbavu) - optimální typ lisu zvolte dle lisovací síly (raději počítejte s rezervou...), dle velikosti pracovního prostoru, (aby se Vám lisovaný předmět do lisu tzv. "vešel") a dle typu pohonu hydrauliky (dle počtu cyklů lisování) atd. Barva strojů záruka standard 2 roky záruka smluvně 3-5 let servis do 48 hodin Hydraulické lisy t ruční pohon ART hydraulický lis 6 t ART hydraulický lis 10 t U většiny typu lisů lze na zakázku změnit rozměry rámu - lisovací síla 6 t, provedení na stůl, 1rychlostní ruční ovládání hydrauliky - základní typ bez příčného nosníku, vhodný spíše pro drobnější práce, zpětný posuv pístu je zajištěn pomocí pružiny po otočení ovládacího kolečka... - lisovací síla 10 t, provedení na stůl, 2rychlostní ručně ovládaná hydraulika - PROFI robustní konstrukce, větší rychlost posunu pístu pro přiblížení k lisovanému předmětu, nižší rychlost pro citlivější lisování, zpětný posuv pístu je zajištěn pomocí pružiny po otočení ovládacího kolečka... typ název Cena bez DPH typ název Cena bez DPH ART ,- Kč ART ,- Kč ART , hydraulický lis 10 t 15 t, 20 t ART. P30/SA 157, 158, 159, lis 30 t,40 t, 50 t, 70 t, 100 t - lisovací síla t, na podlahu, 2rychlostní ruční ovládaní hydrauliky - PROFI robustní konstrukce, větší rychlost posunu pístu pro přiblížení k lisovanému předmětu, nižší rychlost pro citlivější lisování, zpětný posuv pístu je zajištěn pomocí pružiny - lisovací síla t, 2rychlostní ruční ovládaní hydrauliky, PROFI robustní - větší lisy na t jsou již pro manipulaci s těžším příčným nosníkem vybaveny kladkostrojem, poloha/výška příčného nosníku se aretuje čepy - nožní nebo pneumatický pohon hydrauliky, lisy vhodné pro výrobu a servis v průmyslu, autoopravárenství atd. - PROFI, velmi robustní svařovaná konstrukce (viz hmotnost lisů), spolehlivý provoz hydraulické jednotky - optimální typ lisu zvolte dle lisovací síly, dle velikosti pracovního prostoru, dle rychlosti pohybu pístu atd. typ název Cena bez DPH typ název Cena bez DPH ART ,- Kč ART. P 30/SA ,- Kč ART ,- Kč ART ,- Kč ART ,- Kč ART ,- Kč ART. 159 ART ,- Kč ,- Kč Technické parametry ART. Tlaková síla ROZMĚR (mm) Zdvih Váha (typ) (tun) A B C D E F pístu (mm) (kg) ART ART ART ART ART ART. P 30/SA ART ART ART ART Strana 45

46 Nožní nebo pneumatický pohon hydrauliky, lisy vhodné pro výrobu a servis v průmyslu, autoopravárenství atd. Velmi robustní svařovaná konstrukce, spolehlivý provoz hydraulické jednotky. Optimální typ lisu zvolte dle lisovací síly, dle velikosti pracovního prostoru, dle rychlosti pohybu pístu atd. Barva strojů Hydraulické lisy t nožní pohon ART. 154/P, 155/P - hydraulický lis 10 t, 15 t ART. 156/P, P30/SAP - hydraulický lis 20 t, 30 t Hydraulické lisy t pneumatický pohon ART. 154/IP, 55/IP - hydraulický lis 10 t, 15 t ART. 156/IP, P30/SAIP - hydraulický lis 20 t, 30 t - lisovací síla t, 2rychlostní dvěma pedály ovládaná hydraulika (vyšší rychlost posunu pístu pro rychlé přiblížení k lisovanému předmětu..., nižší rychlost pak pro citlivější ovládání v režimu lisování, zpětný posuv pístu je zajištěn pružinou, natočením ruční páky.) - lisovací síla t, pedálem pneu multiplikátoru ovládaná hydraulika (tyto lisy mají pneu - hydraulický pohon, kde rychlost přiblížení pístu k lisovanému předmětu i lisování je dána obsluhou - mírou sešlápnutí pedálu multiplikátoru, zpětný posuv pístu je zajištěn pružinou - ovládání opět pedálem pneu multiplikátoru). typ název Cena bez DPH typ název Cena bez DPH ART. 154 / P ,- Kč ART. 154 / IP ,- Kč ART. 155 / P ,- Kč ART. 155 / IP ,- Kč ART. 156 / P ,- Kč ART. 156 / IP ,- Kč ART.P30/SAP ,- Kč ART.P30/SAIP ,- Kč Technické parametry lisů ART. Tlaková síla ROZMĚR (mm) Zdvih Váha (typ) (tun) A B C D E F pístu (mm) (kg) ART. 154 / P ART. 155 / P ART. 156 / P ART.P30/SAP ART. 154 / IP ART. 155 / IP ART. 156 / IP ART.P30/SAIP U většiny typu lisů lze na zakázku změnit rozměry rámu Příslušenství ručních, nožních a pneumatických lisů za příplatek Manometr měření tlaku Prisma-V Přípravek na upnutí kulatiny Pracovní deska Přípravek zabraňující rotaci pístu ART. (typ název) Základní informace parametry Cena bez DPH ART. 001 Manometr měření tlaku pro lisy na 10,15, 20 t, u lisů 30, 40, 50, 70, 100 t již ve standartu 1 300,- Kč ART. 012 Pracovní deska pro lisy na 30, 40, 50 t u lisů 10, 15, 20 t již ve standartu, pro lis ART.52 se nedodává 2 200,- Kč ART. 013 Pracovní deska pro lisy na 70 t 3 450,- Kč ART. 014 Pracovní deska pro lisy na 100 t 4 250,- Kč ART. 032 Prisma-V pro lisy na 30, 40, 50 t, u lisů 1 0, 15, 20t již ve standartu, pro lis ART 152 se deska nedodává 3 700,- Kč ART. 033 Prisma-V pro lisy na 70 t 4 800,- Kč ART. 034 Prisma-V pro lisy na 100 t 5 500,- Kč ART. 050 Přípravek na upnutí kulatiny pro lisy na 10, 15, 20 t 900,- Kč ART. 051 Přípravek na upnutí kulatiny pro lisy na 30, 40,40,70, 100 t 5 500,- Kč ART. 070 Přípravek zabraňující rotaci pístu pro lisy na 40, 50 t ,- Kč ART. 071 Přípravek zabraňující rotaci pístu pro lisy na 70, 100 t ,- Kč Strana 46

47 - 1 nebo 2rychlostní elektrický pohon hydrauliky, lisy vhodné pro výrobu a servis v průmyslu, autoopravárenství atd. - PROFI, velmi robustní svařovaná konstrukce (viz hmotnost lisů), spolehlivý provoz hydraulické jednotky - optimální typ lisu zvolte dle lisovací síly, dle velikosti pracovního prostoru, dle rychlosti pohybu pístu atd. Barva strojů Hydraulické lisy t el. pohon, 1 rychlostní ART. 154/ML, 156/ML, P30/ML - hydraulický lis 10 t, 20 t, 30 t ART. 161, 162, 163, hydraulický lis 40 t, 50 t, 70 t, 100 t Hydraulické lisy t el. pohon, 1/2 rychlostní ART. 156/W, P30/W, 161/W - hydraulický lis 20 t, 30 t, 40 t ART. 162/W, 163/W, 164/W - hydraulický lis 50 t, 70 t, 100 t -lisovací síla t, 1rychlostní elektrický pohon hydrauliky - větší lisy na t jsou již pro manipulaci s těžším příčným nosníkem vybaveny kladkostrojem, poloha/výška příčného nosníku se aretuje čepy - tato řada lisů má v hydraulické jednotce axiální pístové čerpadlo, které zajistí stejnou rychlost posuvu pístu při vysouvání, při režimu lisování, i při zpětném chodu/zasouvání pístu - lisovací síla t, 1 nebo 2rychlostní elektrický pohon hydrauliky - větší lisy na t jsou již pro manipulaci s těžším příčným nosníkem vybaveny kladkostrojem, poloha/výška příčného nosníku se aretuje čepy - lisy ART. 156/W, ART. P30/W a ART. 161/W mají v hydraulické jednotce axiální pístové čerpadlo, které zajistí vždy stejnou rychlost posuvu pístu, lisy ART. 162/W, ART. 163/W, ART. 164/W mají čerpadlo axiální pístové pro lisování a lopatkové pro rychlejší vysouvání/zasouvání pístu bez zátěže (přepínání mezi těmito čerpadly je automatické dle záteže) typ název Cena bez DPH typ název Cena bez DPH ART. 154/ML ,- Kč ART. 156/W ,- Kč ART. 156/ML ,- Kč ART. P30/W ,- Kč ART. P30/ML ,- Kč ART. 161/W ,- Kč ART ,- Kč ART. 162/W ,- Kč ART ,- Kč ART. 163/W ,- Kč ART ,- Kč ART. 164/W ,- Kč ART ,- Kč Poznámka: Obecně pro všechny tyto výše uvedené lisy platí, že jsou vybaveny hlavním vypínačem s jištěním, ovládací pákou, která má 3 polohy = a) dolu, pro pohyb pístu pro přiblížení a lisování, b) neutrální - střední polohu, kdy se píst nehýbe, c) nahoru, pro zpětný pohyb pístu Max. lisovací tlak/sílu lze ručně regulovat pomocí přepouštěcího ventilu. Lisovací tlak indikuje manometr, který je umístěn na hydraulické jednotce. Prac. výšku (parametr E) lze měnit výškou upevnění příčného nosníku. Technické parametry lisů ART. Tlaková síla ROZMĚR (mm) Zdvih Náplň ½ Rychlost ½ Váha (typ) (tun) A B C D E F pístu (mm) (litry) (mm/min) (kg) ART. 154/ML , ART. 156/ML , ART. P30/ML , ART , ART , ART , ART , ART. 156/W ,4//2, ART. P30/W ,5/4, ART. 161/W ,5/4, ART. 162/W /2,4 600/ ART. 163/W /4,5 595/ ART. 164/W /4, parametr zdvih znamená pracovní zdvih/vysunutí pístu z pístnice - parametr náplň 1/2 znamená pracovní množství oleje (je-li v tabulce jedna hodnota, má lis axiální pístové čerpadlo, jsou-li hodnoty dvě má lis i navíc lopatkové čerpalo) - parametr rychlost 1/2 znamená rychlost posuvu pístu (u 2rychlostních typů je první hodnota rychlost pístu při přiblížení/zpětném chodu, druhá pak při samotném lisování) U většiny typu lisů lze na zakázku změnit rozměry rámu Strana 47

48 - 2rychlostní elektrický pohon hydrauliky, lisy vhodné pro výrobu a servis v průmyslu, autoopravárenství atd. - PROFI, velmi robustní svařovaná konstrukce (viz hmotnost lisů), spolehlivý provoz hydraulické jednotky - optimální typ lisu zvolte dle lisovací síly, dle velikosti pracovního prostoru, dle rychlosti pohybu pístu atd. Barva strojů Hydraulické lisy t el. pohon, 2rychlostní ART. 154/MR, 156/MR - hydraulický lis 10 t, 20 t ART. P30/MR, 161/R - hydraulický lis 30 t, 40 t ART. 162/R, 163/R - hydraulický lis 50 t, 70 t Hydraulické lisy t el. pohon, 2rychlostní ART. 164/R, 204/RE - hydraulický lis 100 t, 150 t ART. 164/RS, 204/R - hydraulický lis 100 t, 150 t ART. 205/R, 280/R - hydraulický lis 200 t, 300 t - lisovací síla t, 2rychlostní elektrický pohon hydrauliky - větší lisy na t jsou již pro manipulaci s těžším příčným nosníkem vybaveny kladkostrojem, poloha/výška nosníku se aretuje čepy s - lisy této řady mají v hydraulické jednotce vždy dvě čerpadla, a to axiální pístové pro lisování a lopatkové pro rychlejší vysouvání/zasouvání pístu bez zátěže (přepínání mezi těmito čerpadly je automatické dle záteže) - lisovací síla t, 2rychlostní elektrický pohon hydrauliky - těžký příčný nosník se zvedá/spouští buď kladkostrojem, nebo vlastním pístem lisu jeho zavěšením na tyč a nebo jsou na lisu navíc 2 hydraulické písty od spodu příčníku, které se ovládají samostatně pákou - i lisy této řady mají v hydraulické jednotce vždy dvě čerpadla, a to axiální pístové pro lisování a lopatkové pro rychlejší vysouvání/zasouvání pístu typ název Cena bez DPH typ název Cena bez DPH ART. 154/MR ,- Kč ART. 164/R ,- Kč ART. 156/MR ,- Kč ART. 204/RE ,- Kč ART. P30/MR ,- Kč ART. 164/RS ,- Kč ART. 161/R ,- Kč ART. 204/R ,- Kč ART. 162/R ,- Kč ART. 205/R ,- Kč ART. 163/R ,- Kč ART. 280/R ,- Kč Poznámka: Obecně pro všechny tyto výše uvedené lisy platí, že jsou vybaveny hlavním vypínačem s jištěním, ovládací pákou, která má 3 polohy = a) dolu, pro pohyb pístu pro přiblížení a lisování, b) neutrální - střední polohu, kdy se píst nehýbe, c) nahoru, pro zpětný pohyb pístu. Z důvodu bezpečnosti je u těchto 2rychlostních lisů obouruční ovládání (současně s ovladací pákou je třeba druhou rukou stisknout tlačítko). Maximální lisovací tlak/sílu lze ručně regulovat pomocí přepouštěcího ventilu. Lisovací tlak indikuje tlakoměr, který je umístěn na hydraulické jednotce (ve standardu). Pracovní výšku (parametr E) lze měnit výškou upevnění příčného nosníku. Technické parametry lisů ART. Tlaková síla ROZMĚR (mm) Zdvih Náplň ½ Rychlost ½ Váha (typ) (tun) A B C D E F pístu (mm) (litry) (mm/min) (kg) ART. 154/MR ,5/ / ART. 156/MR ,5/1, / ART. P30/MR /2, / ART. 161/R /2, / ART. 162/R /2, / ART. 163/R /4, / ART. 164/R /4, / ART. 204/RE /4, / ART. 164/RS /4, / ART. 204/R /4, / ART. 205/R /4, / ART. 280/R / / parametr zdvih znamená pracovní zdvih/vysunutí pístu z pístnice - parametr náplň 1/2 znamená pracovní množství oleje (je-li v tabulce jedna hodnota, má lis axiální pístové čerpadlo, jsou-li hodnoty dvě má lis i navíc lopatkové čerpalo) - parametr rychlost 1/2 znamená rychlost posuvu pístu (u 2rychlostních typů je první hodnota rychlost pístu při přiblížení/zpětném chodu, druhá pak při samotném lisování) U většiny typu lisů lze na zakázku změnit rozměry rámu Strana 48

49 - 2rychlostní elektrický pohon hydrauliky, lisy vhodné pro výrobu a servis v průmyslu, autoopravárenství atd. - PROFI, velmi robustní svařovaná konstrukce (viz hmotnost lisů), spolehlivý provoz hydraulické jednotky - optimální typ lisu zvolte dle lisovací síly, dle velikosti pracovního prostoru, dle rychlosti pohybu pístu atd. Barva strojů Hydraulické lisy t horizontální posuv pístnice ART. 162/RM, 164/RM - hydraulický lis 50 t, 100 t ART. 164/RSM, 204/RM - hydraulický lis 100 t, 150 t ART. 205/RM, 280/RM - hydraulický lis 200 t, 300 t Hydraulické lisy t tvarovací, ohýbací, automaty ART. 164/RP, 164/RPL - hydraulický lis 100 t, 100 t ART. 204/REP, 204/RP - hydraulický lis 150 t, 150 t ART. 164/RPA, 164/RPAL - hydraulický lis 100 t,100 t ART. 204/REPA, 204/RPA - hydraulický lis 150 t, 150 t - lisovací síla t, 2rychlostní elektrický pohon hydrauliky - horizontální posuv pístnice (podélné nastavení polohy pístu v rámu lisu) - těžký příčný nosník se zvedá/spouští vlastním pístem lisu jeho zavěšením na tyč nebo pomocí 2 hydraulických pístů od spodu příčníku - i lisy této řady mají v hydraulické jednotce vždy dvě čerpadla, a to axiální pístové pro lisování a lopatkové pro rychlejší vysouvání/zasouvání pístu - lisovací síla t, 2rychlostní elektrický pohon hydrauliky - speciálně vybavené typy lisů s přípravky na tlakové ohýbání, nůž a pětistopé tvarovací lisovadlo pro plechy až do tloušťky 10 mm a šířky 1 m, STOP systém - lisy ART. 164/RPA, 164/RPAL, 204/REPA a 204/RPA mají ve výbavě navíc i samostatný ovládací panel umožňující poloautomatický/automatický provoz (přesný rozsah výbavy a funkcí u jednotlivých lisů si ověřte u prodejce) - příčný nosník se zvedá/spouští pomocí kladkostroje, aretace jeho výšky čepy - i tyto lisy mají v hydraulické jednotce dvě čerpadla (axiální pístové + lopatkové) typ název Cena bez DPH typ název Cena bez DPH ART. 162/RM ,- Kč ART. 164/RP ,- Kč ART. 164/RM ,- Kč ART. 164/RPL ,- Kč ART. 164/RSM ,- Kč ART. 204/REP ,- Kč ART. 204/RM ,- Kč ART. 204/RE ,- Kč ART. 205/RM ,- Kč ART. 164/RPA ,- Kč ART. 280/RM ,- Kč ART. 164/RPAL ,- Kč ART. 204/REPA ,- Kč U většiny typu lisů lze na zakázku změnit rozměry rámu ART. 204/RPA ,- Kč Poznámka: Obecně pro všechny tyto výše uvedené lisy platí, že jsou vybaveny hlavním vypínačem s jištěním, ovládací pákou, která má 3 polohy = a) dolu, pro pohyb pístu pro přiblížení a lisování, b) neutrální - střední polohu, kdy se píst nehýbe, c) nahoru, pro zpětný pohyb pístu. Z důvodu bezpečnosti je u těchto 2rychlostních lisů obouruční ovládání (současně s ovladací pákou je třeba druhou rukou stisknout tlačítko). Maximální lisovací tlak/sílu lze ručně regulovat pomocí přepouštěcího ventilu. Lisovací tlak indikuje tlakoměr, který je umístěn na hydraulické jednotce (ve standardu). Pracovní výšku (parametr E) lze měnit výškou upevnění příčného nosníku. Technické parametry lisů ART. Tlaková síla ROZMĚR (mm) Zdvih Náplň ½ Rychlost ½ Váha (typ) (tun) A B C D E F pístu (mm) (litry) (mm/min) (kg) ART. 162/RM /2, / ART. 164/RM /4, / ART. 164/RSM /4, / ART. 204/RM /4, / ART. 205/RM /4, / ART. 280/RM /7, / ART. 164/RP /4, / ART. 164/RPL /4, / ART. 204/REP /4, / ART. 204/RE /4, / ART. 164/RPA /4, / ART. 164/RPAL /4, / ART. 204/REPA /4, / ART. 204/RPA /4, / parametr zdvih znamená pracovní zdvih/vysunutí pístu z pístnice - parametr náplň 1/2 znamená pracovní množství oleje (je-li v tabulce jedna hodnota, má lis axiální pístové čerpadlo, jsou-li hodnoty dvě má lis i navíc lopatkové čerpalo) - parametr rychlost 1/2 znamená rychlost posuvu pístu (u 2rychlostních typů je první hodnota rychlost pístu při přiblížení/zpětném chodu, druhá pak při samotném lisování) Strana 49

50 Příslušenství ručních, nožních a pneumatických lisů za příplatek Ttyp název Základní informace parametry Cena bez DPH ART. 001 Manometr měření tlaku pro lisy na 10, 15, 20, 30 t 1 300,- Kč ART. 002 Manometr měření tlaku pro lisy na 40, 50, 70, 100, 150, 200, 300 t 1 550,- Kč ART. 010 Pracovní deska pro lisy na 10 t 700,- Kč ART. 011 Pracovní deska pro lisy na 15, 20 t 750,- Kč ART. 012 Pracovní deska pro lisy na 30, 40, 50 t, mimo lis ART.162/RM 2 200,- Kč ART. 012A Pracovní deska pro lis ART.162/RM 3 450,- Kč ART. 013 Pracovní deska pro lisy na 70 t 3 450,- Kč ART. 014 Pracovní deska pro lisy na 100 t, mimo lisy ART.164/RM, ART.164//RSM 4 250,- Kč ART. 014A Pracovní deska pro lisy ART.164/RM, ART.164//RSM 6 650,- Kč ART. 015 Pracovní deska pro lisy na 150 t, mimo lis ART. 204/RM 6 800,- Kč ART. 015A Pracovní deska pro lis ART. 204/RM 9 000,- Kč ART. 030 Prisma-V pro lisy na 10 t 1 250,- Kč ART. 031 Prisma-V pro lisy na 15, 20 t 1 550,- Kč ART. 032 Prisma-V pro lisy na 30, 40, 50 t, mimo lis ART.162/RM 3 750,- Kč ART. 032A Prisma-V pro lis ART.162/RM 4 800,- Kč ART. 033 Prisma-V pro lisy na 70 t 4 800,- Kč ART. 034 Prisma-V pro lisy na 100 t, mimo lis ART.164/RM, ART.164//RSM 5 500,- Kč ART. 034A Prisma-V pro lisy ART.164/RM, ART.164//RSM 8 250,- Kč ART. 035 Prisma-V pro lisy na 150 t, mimo lis ART. 204/RM 8 100,- Kč ART. 035A Prisma-V pro lis ART. 204/RM ,- Kč ART. 036 Prisma-V pro lisy na 200 t ,- Kč ART. 037 Prisma-V pro lisy na 300 t ,- Kč ART. 050 Přípravek na upnutí kulatiny pro lisy na 10, 15, 20 t 850,- Kč ART. 051 Přípravek na upnutí kulatiny pro lisy na 30, 40, 50, t 5 500,- Kč ART. 052 Přípravek na upnutí kulatiny pro lisy na 150 t, 1000mm 6 200,- Kč ART. 053 Přípravek na upnutí kulatiny pro lisy na 100, 150 t, 1500mm 6 500,- Kč ART. 060 STOP systém automat. zastavení pohybu pístu pro lisy na 40, 50, 70, 100 t ,- Kč ART. 061 STOP systém automat. zastavení pohybu pístu pro lisy na 150, 200 t ,- Kč ART. 062 STOP systém automat. zastavení pohybu pístu pro lisy na 300 t ,- Kč ART. 070 Přípravek zabraňující rotaci pístu pro lisy na 40, 50 t ,- Kč ART. 071 Přípravek zabraňující rotaci pístu pro lisy na 70, 100 t ,- Kč ART. 072 Přípravek zabraňující rotaci pístu pro lisy na 150, 200 t ,- Kč ART. 073 Přípravek zabraňující rotaci pístu pro lisy na 300 t ,- Kč ART. 080 Deska s T drážkou na upnutí přípravků 750 x 400 mm, lisy 40, 50 t ,- Kč ART. 081 Deska s T drážkou na upnutí přípravků 850 x 450 mm, lisy 70 t ,- Kč ART. 082 Deska s T drážkou na upnutí přípravků 990 x 500 mm, lisy 100 t ,- Kč ART. 083 Deska s T drážkou na upnutí přípravků 990 x 600 mm, lisy 150 t ,- Kč ART. 084 Deska s T drážkou na upnutí přípravků 1490 x 600mm, lisy 150 t ,- Kč Strana 50

51 Na zakázku je možné vyrobit i speciální - atypické hydraulické lisy t dle skutečných potřeb zadavatele PROFI lisy OMCN, to je vždy konstrukčně velmi kvalitní a robustní svařovaná konstrukce, spolehlivá hydraulika a líbivý design (níže příklady již vyrobených lisů) Barva strojů Speciální, atypické hydraulické lisy t Strana 51

52 - lisování olejových filtrů, plechových soudků, odpadového papíru, textilu v průmyslu, autoopravárenství atd. - vždy PROFI, kvalitní svařovaná konstrukce, spolehlivý provoz hydraulické nebo pneumatické jednotky - optimální typ lisu zvolte dle typu použití, dle lisovací síly, velikosti pracovní komory atd. Barva strojů Hydraulické lis na olejové filtry... ART. 389/A - hydraulický lis elektrický pohon Hydraulické lis na plechové soudky... ART. 390/A - hydraulický lis elektrický pohon ART. 390/B - hydraulický lis pneumatický pohon - lisovací síla 40 t, 2rychlostní elektrický pohon hydrauliky (400V/1,5 kw) - automatické oddělení filtru a oleje do 2 soudků, spínač zavření dvířek - pracovní komora o velikosti 175 x 260 x 320 mm (v x š x d) - Váha 250 kg - ART. 390/A - elektrický pohon hydrauliky - ART. 390/A - pneumatický pohon hydrauliky - pracovní komora o velikosti 500 x 425 x 460 mm (v x š x d) typ název Cena bez DPH typ název Cena bez DPH ART. 389/A ,- Kč ART. 390/A ,- Kč ART. 390/B ,- Kč Pneumatický lis na odpadový papír, kartony... ART lis pneumatický pohon Hydraulické lis na odpadový papír, textil, plasty... ART hydraulický lis 6 t elektrický pohon ART. 397/A - hydraulický lis 10 t - pneumatický pohon pístu, dělená přední dvířka - vázání provázkem, posuvná podlážka pro snadnější uchopení - pracovní komora cca 760 x 550 x 420 mm (v x š x d) - elektro - hydraulický pohon pístu, dělená přední dvířka - pracovní komora cca 800 x 900 x 580 mm (v x š x d) pro ART pracovní komora cca 800 x x 700 mm (v x š x d) pro ART. 397/A typ název Cena bez DPH typ název Cena bez DPH ART ,- Kč ART ,-Kč ART. 397/A ,-Kč Poznámka: Podrobnější informace o funkci výše uvedených lisů, jejich rozměrech atd. Vám rád sdělíme. Strana 52

53 Vrtačky Vrtačky VS 13, 16, 20 jsou učeny k vrtání, zahlubování a vystružování kovových i nekovových materiálů do průměru 13, 16, 20 mm a to v kusové i sériové výrobě. Technické parametry vrtaček VS 13, 16, 20 Typ stroje VS13 VS13II VS16 VS20 VS20II Upínání nástroje Sklíčidlo ø 13 Sklíčidlo ø 13 Sklíčidlo ø 16 Morse 2 Morse 2 Max. průměr vrtaného otvoru mm Počet převodových stupňů I II Otáčky III IV V Elektromotor výkon ( W ) / (550) 500 / 700 Otáčky ( / min) / / Napětí ( V ) 230 / / / Hmotnost ( kg) Vzdálenost sklíčidla min ( mm ) (hřídele) od stolu max Vzdálenost vřetena od sloupu ( mm ) Zdvih vrtacího vřetena ( mm ) Pracovní stůl ( mm ) 290 x x x x x 280 Pracovní plocha ( mm ) 225 x x x x x 280 Upínání součástí T drážka š. 12mm Převod řemenem Klínový Žebrový Klínový Klínový Žebrový Příslušenství: chladící souprava Ceník vrtaček VS 13, 16, 20 Typ název, základní informace parametry ( uvedeno v prospektu) Cena bez DPH VS 13 / 550W ,- Kč VS 13 II ,- Kč VS ,- Kč VS 20 / 550W ,- Kč VS 20 / 750W ,- Kč VS 20 II ,- Kč Všechny ceny jsou uvedeny bez DPH, EXW Brno, popř. výrobce Ceny vrtaček jsou uvedeny v základním provedení bez příslušenství. Ceny příslušenství jsou pro Vaši orientaci znázorněny v Ceníku příslušenství K vrtačce je nutno připočítat Obal-latění ceně 357,- Kč. V případě odběru vrtačky u výrobce se Obal latění odpočte Ceník příslušenství vrtaček VS 13, 16, 20 Příslušenství Cena bez DPH VS13 VS16 VS20 VS20II Přesný doraz 1 696,- Kč P P P P Stůl 495x450 1 drážka 2 136,- Kč P P P P Stůl 495x450 3 drážka 5 146,- Kč P P P P Stůl 700x ,- Kč P P P P Stojan 290 (standart) 3 590,- Kč P P P P Stojan ,- Kč P P P P Stojan ,- Kč P P P P Prodloužený sloup 2 859,- Kč P P P P Vedení vřeteníku 1 239,- Kč P P P P Sběrný žlab ,- Kč P P P P Chladící souprava 7 115,- Kč P P P P Osvětlení 24V 877,- Kč P P P P Příruční stolní svěrák ,- Kč P P P P Vysvětlivky k ceníku příslušenství P za příplatek, S standardní výbava, - nelze přikoupit příruční stolní svěrák 100 stojan Strana 53

54 VS 20 A jsou učeny k vrtání, zahlubování a vystružování kovových i nekovových materiálů dílců velikých plošných rozměrů do průměru 20 mm i v sériové výrobě. Vrtačka umožňuje vrtání otvorů až 550mm od kraje dílce. Příslušenství: Technické parametry vrtaček VS 20A Typ stroje VS20A VS20IIA Upínání nástroje Morse 2 Morse 2 Maximální průměr vrtaného otvoru Počet převodových stupňů 5 10 I II Otáčky III IV V Elektromotor výkon ( W ) 0,75 (0,55) 0,5 / 0,7 Otáčky ( / min) / Napětí ( V ) 230 / Hmotnost ( kg) Vzdálenost sklíčidla min ( mm ) (hřídele) od stolu max Vzdálenost vřetena od sloupu ( mm ) Zdvih vrtacího vřetena ( mm ) Pracovní stůl ( mm ) 495 x x 450 Pracovní plocha ( mm ) 495 x x 450 Upínání součástí T drážka š. 12mm T drážka š. 12mm Převod řemenem Klínový Žebrový Ceník vrtaček VS 20 A Typ název, základní informace parametry ( uvedeno v prospektu) Cena bez DPH VS 20 A / 550W ,- Kč VS 20 A / 750W ,- Kč VS 20 A II ,- Kč Všechny ceny jsou uvedeny bez DPH, EXW Brno, popř. výrobce Ceny vrtaček jsou uvedeny v základním provedení bez příslušenství. Ceny příslušenství jsou pro Vaši orientaci znázorněny v Ceníku příslušenství K vrtačce je nutno připočítat Obal-latění ceně 357,- Kč. V případě odběru vrtačky u výrobce se Obal latění odpočte Ceník příslušenství vrtaček VS 20 A Příslušenství Cena bez DPH VS20A VS20IIA Přesný doraz 1 696,- Kč P P Stůl 495x450 1 drážka 2 136,- Kč S S Stojan ,- Kč S S Vedení vřeteníku 1 239,- Kč P P Sběrný žlab ,- Kč P P Chladící souprava 7 115,- Kč P P Osvětlení 24V 877,- Kč P P Příruční stolní svěrák ,- Kč P P Vysvětlivky k ceníku příslušenství P za příplatek, S standardní výbava, - nelze přikoupit stojan chladící souprava příruční stolní svěrák 100 Strana 54

55 VS 23F Tváření otvorů za tepla třením VS 23, VS 23E, VS23Pl má 6 stupňů posuvu vrtáku 0,051 / 0,073 / 0,094 / 0,135 / 0,205 / 0,376 Technické parametry vrtaček VS 13, 16, 20 Typ stroje VS23 VS23E VS23PL VS23 II VS23F Upínání nástroje Morse 3 Morse 3 Morse 3 Morse 3 Morse 3 Maximální průměr vrtaného otvoru mm Počet převodových stupňů I II Otáčky III IV Plynulá regulace V VI Nucený posuv ano ano ano ne ne 0,051 0,073 Mm/ot 0,094 0,135 0,205 0,376 Upínání součástí 3 x T drážka š. 12mm Vzdálenost sklíčidla min ( mm ) (hřídele) od stolu max Vzdálenost vřetena od sloupu ( mm ) Zdvih vrtacího vřetena ( mm ) Pracovní stůl ( mm ) 495 x x x x x 290 Pracovní plocha ( mm ) 225 x x x x x 280 Elektromotor výkon ( kw ) 0,6 / 1,7 0,75 1,5 0,5 / 0,7 2,32 Otáčky ( / min) 950 / / Napětí ( V ) 230 / / / / / 400 Převod řemenem Žebrový a ozubený Žebrový Klínový Hmotnost ( kg) Příslušenství: stojan chladící souprava Ceník vrtaček VS 13, 16, 20 Typ název, základní informace parametry ( uvedeno v prospektu) Cena bez DPH VS ,- Kč VS 23 e-digital ,- Kč VS 23 PL ,- Kč VS 23 II ,- Kč VS 23 F ,- Kč VS 23 F s pneumatickým posuvem ,- Kč Všechny ceny jsou uvedeny bez DPH, EXW Brno, popř. výrobce Ceny vrtaček jsou uvedeny v základním provedení bez příslušenství. Ceny příslušenství jsou pro Vaši orientaci znázorněny v Ceníku příslušenství K vrtačce je nutno připočítat Obal-latění ceně 357,- Kč. V případě odběru vrtačky u výrobce se Obal latění odpočte Ceník příslušenství vrtaček VS 23 Příslušenství Cena bez DPH VS23 VS23E VS23PL VS23F Přesný doraz 1 696,- Kč S S S S Stůl 495x450 1 drážka 2 136,- Kč P - - P Stůl 495x450 3 drážka 5 146,- Kč P S - P Stůl 700x ,- Kč P - S P Stojan 290 (standart) 3 595,- Kč P - - P Stojan ,- Kč P - - P Stojan ,- Kč P - S P Prodloužený sloup 2 859,- Kč P S S P Vedení vřeteníku 1 239,- Kč P S S P Sběrný žlab ,- Kč P S - P Chladící souprava 7 115,- Kč P S P P Osvětlení 24V 877,- Kč P S S P Digitální měření otáček 6 353,- Kč - S P - Příruční stolní svěrák ,- Kč P P P P Vysvětlivky k ceníku příslušenství P za příplatek, S standardní výbava, - nelze přikoupit příruční stolní svěrák 100 Strana 55

56 Závitořezy Kombinovaný stroj vrtačka + závitořez VS 16 Z je určený k vrtání, zahlubování a vystružování kovových i nekovových materiálů do průměru 16mm. Dále je určen k řezání závitů do průchozích i slepých děr do rozměru závitu M10 do oceli a M12 do litiny. Volba pracovního režimu se provádí pouze přepínačem. Závitořez VS 16 ZNP s posunem Závitořez vybaven k řezání závitů do průchozích i slepých děr do rozměru závitu do oceli M20, S nuceným posuvem do oceli M 12, měkké materiály M20. Ovládání nožním pedálem, V omezeném rozsahu lze na závitořezu také vrtat. VS 16Z vybavena velkým stolem, stojanem a chladícím zařízením VS 16 Z Technické parametry závitořezů VS Typ stroje VS16Z VS16ZNP VS16ZNPE Maximální průměr vrtaného otvoru mm Upínání nástroje Sklíčidlo ø 16 Kleština 25 Kleština 20 Počet převodových stupňů I Otáčky II III IV plynulá regulace V Nucený posuv - ano ano Elektromotor výkon ( W ) Otáčky ( / min) Napětí ( V ) 230 / / / 400 Hmotnost ( kg) Vzdálenost sklíčidla min ( mm ) (hřídele) od stolu max Vzdálenost vřetena od konzoly ( mm ) Zdvih vrtacího vřetena ( mm ) Pracovní stůl ( mm ) 290 x x x 557 Pracovní plocha ( mm ) 225 x x x 465 Upínání součástí T drážka š. 12mm Převod řemenem Klínový Žebrový a ozubený Žebrový Ceník závitořezů VS Typ název, základní informace parametry ( uvedeno v prospektu) Cena bez DPH VS 16 Z ,- Kč Závitořez VS 16 ZNP ,- Kč Závitořez VS 16 ZNPE ,- Kč Všechny ceny jsou uvedeny bez DPH, EXW Brno, popř. výrobce Ceny vrtaček jsou uvedeny v základním provedení bez příslušenství. Ceny příslušenství jsou pro Vaši orientaci znázorněny v Ceníku příslušenství K vrtačce je nutno připočítat Obal-latění ceně 357,- Kč. V případě odběru vrtačky u výrobce se Obal latění odpočte DODACÍ PODMÍNKY VS 16 Z, VS 16ZNP 2 týdny po obdržení závazné objednávky VS 16 ZNPE 1-2 měsíci po obdržení závazné objednávky VS 16 ZNPE Příslušenství: Ceník příslušenství vrtaček VS Příslušenství Cena bez DPH VS16Z VS16ZNP VS16ZNPE Přesný doraz 1 696,- Kč S S S Stůl 495x450 1 drážka 2 136,- Kč P P - Stůl 495x450 3 drážka 5 146,- Kč P P - Stůl 700x ,- Kč P P S Stojan ,- Kč P P - Stojan ,- Kč P P - Stojan ,- Kč P P S Prodloužený sloup 2 859,- Kč P P S Vedení vřeteníku 1 239,- Kč P P S Sběrný žlab ,- Kč P P - Posunové pouzdro 1 296,- Kč - P P Kleština 473,- Kč - P P Chladící souprava 7 115,- Kč P P P Osvětlení 24V 877,- Kč P P S Příruční stolní svěrák S 100 Allig 1 929,- Kč P P P Vysvětlivky k ceníku příslušenství P za příplatek, S standardní výbava, - nelze přikoupit stojan příruční stolní svěrák 100 chladící souprava Strana 56

57 Montážní vozíky a skříňky skříňky MP1 MP-2 MP-3 MP-4 MP-5 MP-6 MP-7 MP-12 MP-8 MP-9 MP-10 MP-11 MP-14 MP-15 MP-20 MP-13 Typ rozměr (d x š x v) mm hmotnost počet kg zásuvek polic Cena bez DPH MP-1 740x410x ,-Kč Samonosná konstrukce z ocelového plechu s povrchovou úpravou práškovou barvou, sériově modrá RAL Horní odkládací deska s podložkou z rýhované gumy s zvýšenou hranou chráněnou lemovkou. Snadnou manipulaci zabezpečují: madlo, dvě přední otočná kolečka (jedno s brzdou a dvě pevná kolečka o prům. 100mm. Čtyři příčkami dělené zásuvky jsou oboustranně přístupné po spuštění bočních žaluzií a výsuvné na kuličkových pojezdech. Nosnost zásuvky 25 kg, vysunutí 75%. V uzavřené poloze jsou žaluzie zajištěny centrálním závěrem s možností uzamčení třmenovým zámkem (není součástí dodávky). Pod zásuvkami je větší úložný prostor, v němž se nachází větší vyjímatelná zásuvka pro drobné součástky. MP-2 740x410x ,-Kč Tento typ oproti typu MP-1 navíc obsahuje dřevěnou pracovní desku vybavenou svěrákem. Obě přední kolečka jsou opatřena brzdou z důvodu větší stability pracoviště. MP x500x ,-Kč. Pracovní deska je větších rozměrů se standardně zabudovaným svěrákem. Prodloužená plechová konstrukce vytváří další praktický úložný prostor pro odkládání přípravků a většího nářadí. I tento typ je vybaven madlem, usmadňující manipulaci. MP x700x ,-Kč Pevná svařená konstrukce z profilových materiálů. Uzamykatelná skříňka s jednou zásuvkou a jednou policí umožňuje bezpečné uložení nejrůznějšího nářadí a přípravků. Spodní odkládací prostor pracovního stolu lze použít na odložení větších předmětů. Dvě přední otočná kolečka jsou opatřena brzdou MP-5 740x410x ,-Kč Samonosná plechová konstrukce shodných rozměrů jako MP-1. Na rozdíl od předchozích typů má sedm prostorných zásuvek výsuvných na jedné straně. Vodící lišty zásuvek rolničkové, vysunutí 76%, nosnost jedné zásuvky je 30 kg. Centrální zavírání s vložkovým zámkem. MP-6 740x410x x 63mm ,-Kč Samonosná plechová konstrukce. Pracovní deska s gumovou podložkou, chráněná lemem proti pádu nářadí. Dvě zásuvky jednostranně výsuvné na rolničkových výsuvných lištách Vysunutí 75%, nosnost jedné zásuvky 30 kg. Centrální zavírání zásuvek s vložkovým zámkem. Dvě police s prostornou úložnou plochou. Snadná manipulace - dvě řiditelná kolečka, jedno opatřené brzdou. MP-7 740x410x x 63mm ,-Kč Tento typ se liší od MP6 pouze délkou zásuvek. MP-8 740x410x ,-Kč Konstrukce z ocelového plechu ze dvou stran chráněná bočnicemi. Horní odkládací plocha s podložkou z rýhované gumy a obrubou chráněnou lemovkou. Police se záchytnými okraji. Dvě přední otočná kolečka (jedno s brzdou) a dvě pevná prům. 100 mm. MP-9 740x410x ,-Kč Konstrukce z ocelových profilů a plechu. Tři stabilní odkládací police s hranou zvýšenou na 60 mm. Horní police s podložkou z rýhované gumy. Madlo pro snadnou manipulaci. Dva závěsné zásobníky na drobný montážní materiál. Dvě přední otočná kolečka (jedno s brzdou) a dvě pevná prům. 100 mm. Vzorník barev Typ rozměr (d x š x v) mm MP x580x hmotnost počet kg zásuvek polic 3 x 130mm 1 x 250mm Cena bez DPH ,-Kč Konstrukce z ocelového plechu. Pracovní plocha s podložkou z rýhované gumy. Jednu třetinu plochy lze využít k uložení pozinkované odkapávací vaničky se sítem na drobné součástky, která je součástí vozíku. Ze tří stran pracovní plochy je zvýšená hrana. Čtyři zásuvky jednostranně výsuvné na kladičkových pojezdech a centrálně uzamykatelné. Nosnost jedné zásuvky 30 kg, vysunutí 75%. Uzamykatelná skříňka s jednou policí. Kovové madlo a závěsný plechový zásobník na drobný materiál. Dvě řiditelná kolečka, obě s brzdou a dvě pevná vodící s průměrem 100 mm. MP (1300)x600x x 80mm ,-Kč Konstrukce z ocelových profilů a plechu. Pracovní plocha s podložkou z rýhované gumy. Sklopný stolek na prodloužení pracovní plochy. Držák na odvíjení rolí papíru nebo folie a plechoví sběrač odpadů. Dvě zásuvky a dvě police v prostorné skříňce, uzamykatelné dvoukřídlovými dveřmi s vloženým zámkem. Na vnitřní straně dveří držáky pro čistící prostředky a pomůcky. Čtyři otočná kolečka prům. 100 mm, z toho dvě s brzdou. MP x400x x 65mm ,-Kč MP x400x x 65mm ,-Kč Montážní přenosné skříňky. Použití samostatně nebo jako nástavec montážního vozíku (MP-1,5,6,7,15). Plechová skříňka má horní odkládací plochu s podložkou z rýhované gumy a zvýšenou hranu chráněnou lemovkou. Pro přenášení skříňky jsou v horní desce zabudovány dva výsuvné ruční úchyty. Typ MP-12 je vybaven třemi a typ MP-13 čtyřmi prostornými zásuvkami, které jsou jednostranně výsuvné na rolničkových vodících lištách. Vysunutí 75%, nosnost jedné zásuvky 30 kg. Centrální zamykání s vložkovým zámkem. MP x410x860(400) 52 1 x 63mm ,-Kč Konstrukce z ocelového plechu. Pracovní deska s podložkou z rýhované gumy, zvýšená hrana chráněná lemovkou. Čtyři pevné plechové police s dřevěnými tvarovanými podpěrami pro bezpečné uložení speciálních nástrojů. Jedna zásuvka pro uložení měřidel a dokumentace, jednostranně výsuvná na kladičkových pojezdech, uzamykatelná. Nosnost zásuvky 30 kg, vysunutí 75%. Dvě řiditelná kolečka (jedno s brzdou) a dvě pevná vodící kola prům. 100 mm. Přenosný zásobník s uzavíratelným průhledným víkem slouží k přehlednému a bezpečnému uložení drobných speciálních součástek. V pracovní poloze vozíku je uložen na zvláštní ocelové podpěře. MP x410x ,-Kč Samonosná plechová konstrukce opatřená čtyřmi kolečky (z toho dvěma řiditelnými). Tři zásuvky jednostranně výsuvné na teleskopických kuličkových výsunech. Nosnost jedné zásuvky 35kg, vysunutí 75%, centrální zamykání. Velký úložný prostor s policí krytý zasunovacími dveřmi se samostatným uzamčením vložkovým zámkem. MP x500x x 85 1 x ,-Kč Samonosná konstrukce z ocelového plechu, která se osvědčila v praxi všech předchozích typů vyráběných montážních vozíků, byla dále zkvalitněna. Výztuhy plechu zpevňují konstrukci pláště, vytváří nový design a především zvyšují celkovou stabilitu montážního vozíku. Horní pracovní plocha s rýhovanou gumovou rohoží má zvýšenou hranu bezpečně chráněnou elastickou obrubou. Gumová podložka může být nahrazena dřevěnou pracovní deskou. Šest velmi prostorných zásuvek umožňuje svými rozměry pohodlné uložení nářadí včetně kazet od různých výrobců. Zásuvky jsou jednostranně výsuvné na kvalitních rolničkových výsuvech. Nosnost jedné zásuvky je 25 kg při vysunutí 80%. Zásuvky jsou centrálně uzamykatelné. Snadnou manipulaci při přemísťování pracoviště umožňuje pevné ruční madlo a čtyři kolečka. Pro větší pevnost ustavení pracoviště jsou obě řiditelná kolečka opatřena brzdou, dvě zadní kolečka jsou pevná. Kvalitní povrchová úprava je provedena práškovou vypalovací barvou (standardně modrou RAL 5017), kterou lze na přání zákazníka zaměnit Strana 57

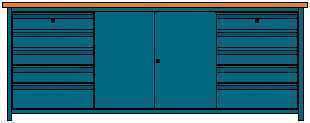

58 Pracovní stoly PROFI MONTY Pracovní stoly PROFI Variabilně sestavitelná konstrukce, pracovní stoly dodávané v nesmontovaném stavu. Podstavce lze kombinovat: ocelové nohy z profilových materiálů, plechová skříňka s uzamykatelnými dveřmi a jednou policí, skříňka se šesti zásuvkami. Kvalitní tvrzená lakovaná pracovní deska tl 30mm (typ MULTIPLEX) Zásuvky uložené na kladičkových pojezdech s centrálním zamykáním. Počet a rozměr zásuvek: 5 x 387 x 467 x 75mm, 1 x 387 x 467 x 175mm (počet x šířka x hloubka x výška) Rozměr skříňky 500 x 600 x 810 mm (šířka x hloubka x výška) Stabilní svařená konstrukce z ocelového plechu a profilových materiálů. Kvalitní tvrzená lakovaná pracovní deska tl 30mm (typ MULTIPLEX) Zásuvky uložené na kladičkových pojezdech s centrálním zamykáním. Počet zásuvek 5 Rozměr zásuvek 4 x 387 x 467 x 75mm, 1 x 387 x 467 x 175mm (počet x šířka x hloubka x výška) Rozměr skříňky 500 x 600 x 810 mm (šířka x hloubka x výška) Pracovní stoly PROFI MONTY Typ výrobku Počet zásuvek x výška čela Rozměry desky ( mm ) A B C 1500 x x 700 Cena v Kč bez DPH 2000 x 700 Pracovní stoly PROFI MONTY Typ výrobku Počet zásuvek x výška čela Rozměry desky ( mm ) A B C 1500 x x 700 Cena v Kč bez DPH 2000 x Základní model 1. Základní model 4 263, ,- Kč 4 680, , , skříňka s dveřmi + police 2. Základní model + podlážka 8 516, , , , , , zásuvková skříňka 5 x 97 mm 1 x 197 mm , , , skříňka s dveřmi + police 9 743, , , skříňky s dveřmi + police 4. 1 zásuvková skříňka , ,- 4 x 97 mm 1 x 197 mm , , , skříňka s dveřmi + police 1 zásuvková skříňka 5 x 97 mm 1 x 197 mm , skříňka s dveřmi + police , , zásuvkové skříňky 5 x 97 mm 1 x 197 mm , , skříňka s dveřmi + police 1 zásuvková skříňka 4 x 97 mm 1 x 197 mm , , zásuvkové skříňky 1 skříňka s dveřmi + police 10 x 97 mm 2 x 197 mm , zásuvkové skříňky 8 x 97 mm 2 x 197 mm , , zásuvkové skříňky 1 skříňka s dveřmi + police 15 x 97 mm 3 x 197 mm , zásuvkové skříňky 1 skříňka s dveřmi + police 8 x 97 mm 2 x 197 mm ,- Vzorník barev Strana 58

59 Mobilní a stabilní odmašťovací stoly Odmašťovací stoly umožňují vyřešit s minimálními náklady problém kvalitního odmašťování při dodržení požadovaných norem a předpisů. Racionálně řešené konstrukce a zapojení dovoluje zprovoznění stolů bez stavebních úprav. Nepotřebnost technického odvodu vzduchu dělá z tohoto zařízení velmi efektivního pomocníka pro každou dílnu. Energetický příkon stolů je rovný použití jedné 40W žárovky. Praxí bylo prokázáno, že při používání ekologických odmašťovacích stolů a kapalin dochází k úspoře až 80% běžných mycích a odmašťovacích prostředků. Odmašťovací stoly umožňují vyřešit s minimálními náklady problém kvalitního odmašťování při dodržení požadovaných norem a předpisů. Racionálně řešené konstrukce a zapojení dovoluje zprovoznění stolů bez stavebních úprav. Nepotřebnost technického odvodu vzduchu dělá z tohoto zařízení velmi efektivního pomocníka pro každou dílnu. Energetický příkon stolů je rovný použití jedné 40W žárovky. Praxí bylo prokázáno, že při používání ekologických odmašťovacích stolů a kapalin dochází k úspoře až 80% běžných mycích a odmašťovacích prostředků. V ceně stolu je zahrnuto: konstrukce stolu včetně příslušenství a čerpadla, doprava při dodávce kompletního zařízení Standardní barevné provedení prášková barva RAL 6029 zelená Jak zařízení pracuje Zasunutím elektrické vidlice odmašťovacího stolu do elektrické zásuvky 230 V je zařízení připraveno k provozu. Sepnutím spínače je uvedeno do chodu čerpadlo, které dopravuje na pracovní plochu mycí kapalinu. Speciální průtokový štětec umožňuje mechanické narušení hrubých nečistot a zaschlé mastnoty. Proudící kapalina dočistí chemickým působením povrch znečištěného dílu od zbytků nečistoty a mastnoty. V sudu, kam použitá kapalina stéká, dochází k usazování hrubých nečistot. Čerpadlo s krátkým sáním odebírá nejčistší kapalinu ze dvou třetin výšky sudu, čímž je zajištěna její dlouhodobá použitelnost. Při nákupu nového ekologického odmašťovacího stolu se stanete jeho vlastníky. Odmašťovačem omýváte díly po určitou dobu, která je závislá na intenzitě znečištění a četnosti mycích operací. Mnohaletou praxí byly zjištěny následující ukazatele: malá náplň o objemu 50 l dokáže spolehlivě odmašťovat v malém dílenském provozu (domácí autodílna, opravna kol, psacích strojů, opravna elektrického nářadí apod.) po dobu jednoho roku a déle. Platí zde jednoduché pravidlo - čím větší dílna, tím kratší využitelnost náplně. Stejné je to i v případě používání náplně ve 160 l sudu. U malých dílen se termín výměny pohybuje mezi druhým a třetím rokem používání, naopak v rozsáhlých provozech opraven nákladních vozidel a zemědělské techniky je to okolo 12-ti měsíců. Pokud nebudete zcela spokojeni s vybraným typem kapaliny (např. z důvodu jiného sortimentu odmašťovaných dílů), lze při následující výměně provést její změnu. Naše firma je připravena reagovat v co nejkratší době na Váš požadavek provést výměnu kapaliny s následnou likvidací. Odmašťovací kapaliny K ekologickým odmašťovacím stolům - výběr ze čtyř druhů odmašťovacích kapalin s vysokou čistící a odmašťovací schopností pro bezoplachové mytí za studena - účinnost na všechny typy maziv a olejů ropného původu, vosky a konzervační směsi - náhrada technických benzínů a chlorovaných rozpouštědel - všechny typy bez zápachu - univerzální použití ve všech odvětvích průmyslu a zemědělství - použitelnost v elektrotechnice (startéry, alternátory, rotory, cívky apod.) - dlouhodobá využitelnost (standardně měsíců) - odběr znečištěných kapalin k ekologické likvidaci do tří pracovních dnů od objednání vč. vyčištění zařízení a dodání mycího štětce, hadice ke štětci, ochranných rukavic a brýlí v ceně - znečištěné kapaliny v mycích stolech jsou vedeny jako nebezpečný odpad, jehož původcem je společnsot QTS CZ s.r.o., tj. po uživateli není vyžadován referátem Životního prostředí souhlas k nakládání s nebezpečným odpadem - dokumentace v souladu s požadavky evropské legislativy Výměna kapaliny je prováděna ve všech typech odmašťovacích a mycích stolů na českém trhu výhradně na přání zákazníka, není limitována časovým intervalem. Součástí dodávky nové kapaliny je bezplatná likvidace původní i v tom případě, že nebyla dodána naší společností. Na základě objednávky s uvedeným požadavkem na typ kapaliny a velikost obalu navštíví technik firmy QTS CZ s.r.o. Vaši provozovnu, kde provede demontáž stávajícího sudu a instalaci nového. Po kontrole funkčnosti zařízení a podepsání příslušných, předpisy vyžadovaných formulářů provede krátké zaškolení obsluhy pro bezpečné používání nového odmašťovače. Znečištěné kapaliny v mycích stolech jsou vedeny jako nebezpečný odpad, jehož původcem je společnost QTS CZ s.r.o., tj. po uživateli není vyžadován referátem Životního prostředí souhlas k nakládání s nebezpečným odpadem A-standard B-standard plus C-sol Extra D-sol pro odmaštění s konzervací (účinná konzeravace po dobu min. 14 dnů) - pro dokonalé odmaštění v opravárenství a strojírenství (autodíly, části zemědělské mechanizace, výrobky po obrábění apod.) Popis: kapalina Standard je směsí ropných uhlovodíků bez obsahu halogenů Použití: k bezoplachovému odmašťování a čištění dílů za studena v postřikových, máčecích nebo ručních strojích, ideální pro opravny, údržby, průmyslové povozy, lakovny, galvanovny, elektrotechniku Vlastnosti a technické parametry zašleme na vyžádání kapalina Standard plus je směsí ropných uhlovodíků bez obsahu halogenů k bezoplachovému odmašťování a čištění dílů s konzervací za studena v postřikových, máčecích nebo ručních strojích, ideální pro opravny, údržby, průmyslové povozy - pro dokonalé odmaštění v opravárenství, před povrchovou úpravou v lakovnách a galvanovnách, pro mytí elektrických dílů a zařízení kapalina C-sol Extra je směsí ropných uhlovodíků bez obsahu halogenů k bezoplachovému odmašťování a čištění dílů za studena v postřikových, máčecích nebo ručních strojích, ideální pro opravny, údržby, průmyslové povozy, lakovny, galvanovny, elektrotechniku - odmaštění se zrychleným zaschnutím, pro mytí elektrických dílů a zařízení, dílů v opravnách, lakovnách a galvanovnách kapalina D-sol 100 je směsí syntetických isoparafinických uhlovodíků bez obsahu halogenů k bezoplachovému odmašťování a čištění dílů za studena v ultrazvukových vanách, postřikových, máčecích nebo ručních strojích, jako náhrada lakových benzínů, tria perchloretanu, ideální pro opravny, údržby, průmyslové povozy, lakovny, galvanovny, elektrotechniku Balení: 50 l, 160 l, 200 l Likvidace: společnost QTS CZ s.r.o garantuje na území ČR zpětný odběr znečištěné náplně k ekologické likvidaci Ceník odmašťovacích kapalin při první dodávce nebo v závazném výměnném systému 50 l Cena bez DPH Při první dodávce 3 650,- Kč Při první dodávce 4 350,- Kč Při první dodávce 4 450,- Kč Při první dodávce 5 150,- Kč Při výměně 4 250,- Kč Při výměně 4 850,- Kč Při výměně 5 050,- Kč Při výměně 5 750,- Kč 160 L, Cena bez DPH Při první dodávce 8 600,- Kč Při první dodávce 9 280,- Kč Při první dodávce ,- Kč Při první dodávce ,- Kč Při výměně 9 600,- Kč Při výměně ,- Kč Při výměně ,- Kč Při výměně ,- Kč V ceně je zahrnuto: odmašťovací kapalina včetně obalu doprava nové kapaliny a odvoz použité kapaliny, likvidace použité kapaliny a obalu servisní práce technika, vyčištění pracovní plochy stolu a kontrola zařízení ochranné rukavice, ochranné brýle a volitelně mycí štětec nebo dílenské mýdlo Strana 59

60 Stabilní odmašťovací stoly Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH STABIL V 800x590x kg 160 l ,- Kč STABIL duo 1155x695x kg 2 x 50 l ,- Kč Odmašťovací stůl STABIL V vana s Odmašťovací stůl STABIL duo pracoviště bočnicemi uložená na stojatém 200 l sudu. s možností využití dvou oddělených Zařízení vhodné pro domácí opravny pracovních ploch k odmašťování na hrubo automobilů a motocyklů. Tento typ nabízí vysokou využitelnost odmašťovače vzhledem k možnosti ukládání sedimentů ve vyšší vrstvě než u standardních mycích stolů. Konstrukce vany je spojena šrouby, což a na čisto, nebo k odmašťování a následné konzervaci. Oba mycí okruhy mají vlastní čerpadlo a zásobník kapaliny. K tomuto typu odmašťovacího stolu je nutno instalovat záchytnou vanu. umožňuje uvolnění stěny při mytí rozměrných dílů. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH STABIL uni 700 x 400, 695 x kg 160 l ,- Kč Odmašťovací stůl STABIL uni kombinované pracoviště s máčecí vířící vanou a pracovní plochou pro ruční mytí, ideální pro opravny komponentů motorů a strojů s napečenou či zašlou špínou. Standardní součástí dodávky je spirálová hadice s rychlospojkou, uzavírací kohout přívodu stlačeného vzduchu, přepad z vířící vany. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH STABIL mini 700x450x kg 50 l ,- Kč Odmašťovací stůl STABIL mini ideální pro odmašťování drobných dílů. Vzhledem ke své velikosti jej lze umístit kamkoli. Je ideální pro servis jemné mechaniky, elektrického nářadí, motorových pil, šicích a psacích strojů, jízdních kol a motocyklů. Pracovní plocha je rozdělena na nosný rošt a odkládací síto pro uložení jemného spojovacího materiálu. Uložení ochranných pomůcek usnadní zásuvka umístěná pod pracovní plochou. Zařízení lze dodat v mobilní verzi a Typ zakrytovanou pracovní plochou s uzamykáním. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH STABIL V x590x kg 50 (160) ll ,- Kč Odmašťovací stůl STABIL V 50 variabilní verze pro sud 50 nebo 200 l, pracovní plocha lemována snímatelnými bočnicemi. Zařízení vhodné pro domácí opravny automobilů a motocyklů. Tento typ nabízí vysokou využitelnost odmašťovače při použití 200 l sudu vzhledem k možnosti ukládání sedimentů ve vyšší vrstvě než u Typ standardních mycích stolů. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH STABIL V x590x kg 50 (160) ll ,- Kč Odmašťovací stůl STABIL V 200 variabilní verze pro sud 50 nebo 200 l, pracovní plocha lemována snímatelnými bočnicemi. Zařízení vhodné pro domácí opravny automobilů a motocyklů. Tento typ nabízí vysokou využitelnost odmašťovače při použití 200 l sudu vzhledem k možnosti ukládání sedimentů ve vyšší vrstvě než u Typ standardních mycích stolů. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH STABIL SLK 1155x695x kg 160 l ,- Kč Odmašťovací stůl STABIL SLK první z řady velkých stolů pro mytí dílů do hmotnosti 400 kg. Vhodný pro opravny osobních a nákladních automobilů, kompresorů, hydraulické techniky a jiných strojních dílů. Odlehčená ocelová konstrukce vytváří velmi dobrý poměr výkon - cena. Konstrukci lze doplnit uzamykatelným víkem a otočnými koly. Vhodným doplňkem pro práci s rozměrnými díly je protiostřiková stěna. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH STABIL maxi 2300x800x kg 160 l ,- Kč Odmašťovací stůl STABIL maxi odlehčená konstrukce s prostornou pracovní plochou, zařízení určené k odmašťování rozměrných dílů v lakovnách a galvanovnách (plechy, ocelové profily, svařence), velmi dobrý poměr výkon-cena. pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH STABIL S1 1155x695x kg 160 l ,- Kč Odmašťovací stůl STABIL S1 kompaktní zařízení pro náročné zákazníky. Esteticky ucelená ocelová konstrukce s krytou sudovou částí, dvířka s magnety doplnitelná uzamykáním, rozměrná pracovní plocha pro uložení drobných i rozměrných dílů o hmotnosti do 400 kg, možno doplnit krytem pracovní plochy, sloužícím zároveň jako ochranná clona. pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH STABIL S2 1725x800x kg 160 l ,- Kč Odmašťovací stůl STABIL S2 robustní typ s nosností 600 kg, vhodný zejména pro servisy těžké techniky. Rozměrná pracovní plocha najde uplatnění taktéž v opravnách s velkým počtem komponentů, které lze rozmístit na dosušení. Sudová část je zakrytována dvířky a bočnicemi. Na objednávku je lze odstranit při zachování technických parametrů, nebo doplnit krytem pracovní plochy a otočnými koly. pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH STABIL S3a 2300x800x kg 160 l ,- Kč STABIL S3b 2300x800x kg 160 l ,- Kč STABIL S3c 2300x800x kg 160 l ,- Kč Odmašťovací stůl STABIL S3a 1 x sud 160 l + 1 x čerpadlo základní verze pro jednočlennou obsluhu. Největší standardně vyráběný typ. Nosností kg a pracovní plochou v délce mm nabízí široké využití v těžkém průmyslu a opravnách robustní techniky. Odmašťovací stůl STABIL S3b 2 x sud 160 l + 1 x čerpadlo verze pro jednočlennou obsluhu s dvojnásobnou životností odmašťovací kapaliny. Čistá kapalina je čerpána ze sudu A, znečištěná odváděna do sudu B. Sudy jsou propojeny pro vyrovnávání hladiny tak, aby nedocházelo k přelévání hrubých nečistot z jednoho do druhého. Největší standardně vyráběný typ. Nosností kg a pracovní plochou v délce mm nabízí široké využití v těžkém průmyslu a opravnách robustní techniky Odmašťovací stůl STABIL S3c 2 x sud 160 l + 2 x čerpadlo zařízení pro dvoučlennou obsluhu = dvojnásobný výkon. Největší standardně vyráběný typ. Nosností kg a pracovní plochou v délce mm nabízí široké využití v těžkém průmyslu a opravnách robustní techniky Strana 60

61 Příslušenství stabilních odmašťovacích stolů S- Standardní dodávka, P příplatková dodávka STABIL Cena bez V min V V2 SL ma dup uni S1 S2 S3 S3 S3c DPH i K xi a b Čerpadlo 8 900,- Kč S S S S S S S S S S S S S Mycí štětec - průměr 3 310,- Kč P P P P P P P P P P P P P Mycí štětec - průměr ,- Kč S S S S S S S S S S S S S Hadice průtoková 1 190,- Kč S S S S S S S S Hadice průtoková 2 230,- Kč S S S S S Ochranné brýle 95,- Kč S S S S S S S S S S S S S Ochranné rukavice - 120,- Kč S S S S S S S S S S S S S velikost 10 SET ,- Kč P P P P P P P P P P P SET ,- Kč P P P P P P P P P P SET PLUS 1 200,- Kč P P P P P P P P P P P P P Dílenské mýdlo 78,- Kč P P P P P P P P P P P P P Závěsný box 450,- Kč P P P P S P P P P P P P P Odkládací box 450,- Kč P P P P P P P S S S S S Vířící vanička 6 800,- Kč P P P P P P P P P P P P Vzduchová spirálová 600,- Kč P P P P P P P P P P P P P hadice s koncovkami Ofukovací pistole 200,- Kč P P P P P P P P P P P P P Postřikovací pistole 530,- Kč P P P P P P P P P P P P P Síťový rošt Síťový rošt STABIL V 1 500,- Kč P Síťový rošt STABIL mini 1 500,- Kč P Síťový rošt STABIL V ,- Kč P Síťový rošt STABIL V ,- Kč P Síťový rošt STABIL SLK 2 100,- Kč P Síťový rošt STABIL maxi 3 200,- Kč P Síťový rošt STABIL duo 1 500,- Kč P Síťový rošt STABIL uni 2 100,- Kč P Síťový rošt STABIL S ,- Kč P Síťový rošt STABIL S ,- Kč P Síťový rošt STABIL S3a 3 200,- Kč P Síťový rošt STABIL S3b 3 200,- Kč P Síťový rošt STABIL S3c 3 200,- Kč P Protiostřiková stěna STABIL mini 950,- Kč P STABIL SLK 1 100,- Kč P STABIL maxi 3 700,- Kč P STABIL S ,- Kč P STABIL S ,- Kč P STABIL S3a 3 700,- Kč P STABIL S3b 3 700,- Kč P STABIL S3c 3 700,- Kč P Kryt pracovní plochy STABIL mini 2 000,- Kč P STABIL SLK 2 500,- Kč P STABIL maxi 5 000,- Kč P STABIL duo 3 500,- Kč P STABIL S ,- Kč P STABIL S ,- Kč P STABIL S3a 5 000,- Kč P STABIL S3b 5 000,- Kč P STABIL S3c 5 000,- Kč P Čerpadlo Mycí štětec - průměr 30 Mycí štětec - průměr 40 Hadice průtoková 1 Název / obrázek ú popis Bezúdržbové odstředivé čerpadlo certifikované pro čerpání hořlavých kapalin III. třídy, záruka 48 měsíců, standardní součást dodávky, na přání provedení pro čerpání vodou ředitelných odmašťovacích přípravků nebo kyselin. Rozměr 50 x 30 x 0,5 (délka vlasu x průměr štětce x tloušťka vlasu). Rozměr 50 x 40 x 0,5 (délka vlasu x průměr štětce x tloušťka vlasu), standardní součást dodávky k odmašťovacímu stolu v počtu 2 ks a standardní součást dodávky v počtu 1 ks při výměně odmašťovací kapaliny. Zabraňuje propadnutí drobných dílů do mycí vany, průměr oka 3mm. Hadice průtoková 2 Hadice dopravující kapalinu z čerpadla do mycího štětce, délka 3,5 m určena pro typy odmašťovacích stolů Stabil maxi, Stabil S2, Stabil S3. Rukavice Speciální rukavice odolné organickým rozpouštědlům, dodávány ve velikostech 7-10 SET 50 SET 200 SET PLUS Závěsný box Odkládací box Vířící vanička (d x š x v). Vzduchová spirálová hadice s koncovkami Ofukovací pistole Sada dílů pro instalaci vlastního zařízení k plastovému sudu 50 l, obsahuje čerpadlo vč. dosedací příruby, mycí štětec 2 x, hadice ke štětci, hadice odpadní, spojovací materiál. Sada dílů pro instalaci vlastního zařízení k ocelovému sudu 200 l, obsahuje čerpadlo vč. dosedací příruby, mycí štětec 2 x, hadice ke štětci, hadice odpadní, spojovací materiál. Doplňkové příslušenství ke každému typu - sada obsahuje spirálovou hadici s koncovkami, ofukovací a postřiková pistole, standardně u M2plus, M3plus, Stabil uni Závěsná krabička z děrovaného plechu pro uložení pracovního náčiní nebo dílů na odkapání, rozměr 380 x 90 x 70 mm (d x š x v), háčky pro zavěšení na lem odmašťovací vany. Pro uložení pracovních a ochranných pomůcek, mimo M2plus, M3plus, Stabil mini, Stabil V (50,200), Mobil UV, Mobil UVS, Stabil uni standardně u všech typů EOS, příprava spojovacích míst s konstrukcí stolu. Po naplnění kapalinou z mycího štětce a připojení k tlakovému vzduchu umožňuje ponor dílů v bublinkové lázni, umístění na pracovní ploše odmašťovacího stolu, rozměr 500 x 400 x 300 mm Pro připojení vzduchového nářadí k rozvodu stlačeného vzduchu, 4 m standardně u typu M2plus, M3plus, Stabil uni, na přání změna délky. Vhodná k dosušení dílů nebo vyfoukání hůře přístupných míst, standardně u typu M2plus, M3plus, Stabil Uni Název / obrázek ú popis Dílenské mýdlo s neabrazivními polymery a vysokým obsahem Dílenské mýdlo ochranných složek pro zvláčnění, zjemnění a proti vysoušení. Nezpůsobuje ostré smirkování pokožky jako běžné mycí pasty. Odstraní i silné a zažrané nečistoty. Velice vhodné pro použití v autoservisech, opravárenských dílnách, kovozpracujících podnicích, tiskárnách, dopravních firmách, potravinářském průmyslu, strojovnách, v zemědělství, na železnici, v hutích a domácnostech. Obsah: 500 ml Balení karton: 1-10 ks Použití: na suché i mokré ruce Ochranné brýle Standardně součástí každé dodávky ekologického odmašťovacího stolu a výměny odmaštovací kapaliny. Postřikovací pistole Síťový rošt Protiostřiková stěna Kryt pracovní plochy Vhodná k postřiku špatně dostupných míst (dutiny, záhyby) odmašťovaných dílů, lze ji využít pro konzervaci. Zabraňuje propadnutí drobných dílů do mycí vany, průměr oka 3mm. Zabraňuje rozstřiku kapaliny při omývání rozměrných dílů, výška 500 mm nad pracovní plochou, na přání změna rozměrů. Na přání ke každému typu stolu, varianta bez zámku i se zámkem. Strana 61

62 Mobilní odmašťovací stoly Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH MOBIL MLK 580x450x kg 50 l ,- Kč Odmašťovací stůl MOBIL MLK - ideální pro odmašťování drobných dílů. Vzhledem ke své velikosti jej lze umístit prakticky kamkoli. Je ideální pro servis jemné mechaniky, elektrického nářadí, motorových pil, šicích a psacích strojů, jízdních kol a motocyklů. Dvě kola umožňují snadný přesun odmašťovacího pracoviště. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH MOBIL M1 580x450x kg 50 l ,- Kč Odmašťovací stůl MOBIL M1 konstrukce s nejmenším rozměrem pracovní plochy, avšak esteticky řešeným celkovým vzhledem. Sudová část zakrytována, dvířka s magnety lze doplnit zámkem, stejně tak i kryt pracovní plochy dodávaný na objednávku. Snadnou manipulaci umožňují dvě otočná a dvě pevná kola. Stůl s maximální nosností 100 kg je určen pro odmašťování drobných a jemných dílů v autoservisech, opravnách jízdních kol a motocyklů. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH MOBIL M2 800x590x kg 50 l ,- Kč Odmašťovací stůl MOBIL M2 nejprodávanější odmašťovací stůl. Estetický vzhled, pracovní plocha 800 x 590 mm, nosnost 200 kg, kola pro snadné přemístění. Tyto parametry předurčují EM DVOJKU pro použití v každé dílně a provozu. Stůl je možno doplnit krytem pracovní plochy, záchytným sítem pod nosný rošt nebo zámkem sudové části. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH MOBIL M2 plus 800x590x kg 50 l ,-Kč Odmašťovací stůl MOBIL M2 plus luxusní verze typu Mobil M2. Součástí zařízení je uzamykatelný kryt pracovní plochy, prostorná zásuvka pro uložení pracovních pomůcek, sušící a postřiková pistole vč. spirálové hadice s rychlospojkou a vsuvkou pro připojení na externí rozvod stlačeného vzduchu, sudová část přístupná ze zadní strany. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH MOBIL M3 1155x695x kg 160 l ,- Kč Odmašťovací stůl MOBIL M3 snadné přemístění rozměrné pracovní plochy s nosností 300 kg. Esteticky ucelené zařízení vhodné pro náročné zákazníky v autoservisech a opravnách strojních dílů. Čtyři otočná kola, dvě s možností aretace, madlo pro snadnou manipulaci. Lze doplnit krytem pracovní plochy, uzamykáním sudové části nebo ochrannou clonou bránící v rozstřikování kapaliny. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH MOBIL M3 plus 1155x695x kg 160 l ,- Kč Odmašťovací stůl MOBIL M3 plus luxusní provedení typu Mobil M3. Ve standardním provedení je dodáváno zakrytování pracovní plochy vč. zámku, dvě prostorné zásuvky z čela stolu, sušící a postřiková pistole vč. spirálové vzduchové hadice s koncovkami pro připojení na externí rozvod stlačeného vzduchu. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH MOBIL UV 1400x590x kg 50 l ,- Kč Odmašťovací stůl MOBIL UV zařízení pro mytí dílů u osobních vozů bez jejich demontáže. Snadná manipulace pomocí madla a čtyř otočných koleček. Odmašťovací kapalina je nalita do zařízení, odkud je čerpána do mycího štětce. Sací prostor je oddělen přepážkou, aby nedocházelo k nasávání sedimentů z pracovní části vany. Čištění zařízení provádí technik firmy QTS provádějící výměnu kapaliny. Typ pracovní plocha (d x š x v) mm Nosnost náplň sudu Cena bez DPH MOBIL UVS 2000x1070x kg 2x50 l ,- Kč Odmašťovací stůl MOBIL UVS zařízení pro mytí dílů u nákladních vozů bez jejich demontáže, případně hmotných součástí, které nelze zvednout do úrovně standardní pracovní plochy. Snadná manipulace pomocí madla a čtyř otočných koleček. Odmašťovací kapalina je nalita do zařízení, odkud je čerpána do mycího štětce. Sací prostor je oddělen přepážkou, aby nedocházelo k nasávání sedimentů z pracovní části vany. Čištění zařízení provádí technik firmy QTS provádějící výměnu kapaliny. Příslušenství mobilních odmašťovacích stolů S- Standardní dodávka, P příplatková dodávka (informace viz předchozí strana( Cena bez MLK M1 M2 M2 M3 M3 UV UVS DPH plus plus Čerpadlo 8 900,- Kč S S S S S S S S Mycí štětec - průměr ,- Kč Mycí štětec - průměr ,- Kč S S S S S S S S Hadice průtoková 1 190,- Kč S S S S S S S Hadice průtoková 2 230,- Kč P P P P P P P S Ochranné brýle 95,- Kč S S S S S S S S Ochranné rukavice dodávány ve velikostech 7-10 velikost ,- Kč S S S S S S S S SET ,- Kč P P P P P P P P SET ,- Kč P P P P SET PLUS 1 200,- Kč P P P P P P P P Dílenské mýdlo 78,- Kč P P P P P P P P Závěsný box 450,- Kč P P P P P P P P Odkládací box 450,- Kč S S P S P Vířící vanička 6 800,- Kč P P P P P P Vzduchová spirálová 600,- Kč P P P S P S P P hadice s koncovkami Ofukovací pistole 200,- Kč P P P S P S P P Postřikovací pistole 530,- Kč P P P S P S P P Síťový rošt MOBIL MLK 1 500,- Kč P MOBIL M ,- Kč P MOBIL M ,- Kč P MOBIL M2 plus 1 500,- Kč P MOBIL M ,- Kč P MOBIL M3 plus 2 100,- Kč P MOBIL UV 2 100,- Kč P MOBIL UVS 2 700,- Kč P Protiostřiková stěna MOBIL MLK 950,- Kč P MOBIL M1 950,- Kč P MOBIL M2 950,- Kč P MOBIL M ,- Kč P Kryt pracovní plochy MOBIL MLK 2 000,- Kč P MOBIL M ,- Kč P MOBIL M ,- Kč P MOBIL M2 plus 2 000,- Kč S MOBIL M ,- Kč P MOBIL M3 plus 2 500,- Kč S Strana 62

63 Gumové rohože Gumové rohože jsou vyrobeny z přírodního latexu (nejedná se o recyklovaný materiál). A JAKÉ JSOU JEJICH VLASTNOSTI? - protiskluzová úprava povrchu - schopnost pohlcovat hluk a nárazy - stabilita snadná manipulace - mají protiúnavové vlastnosti - ergonomičnost: chrání záda,klouby,svaly - jsou hygienické a mají drenážní schopnost - zvyšují produktivitu práce KDE VŠUDE JE LZE POUŽÍT? - Ve všech typech průmyslové výroby, gastronomických provozech, veřejném sektoru, na sportovištích a v zemědělství. SANITOP Typ (název, barva) Rozměr Váha Cena bez DPH M 24 Sanitop černá 910 x 1520 x 13 mm 12 kg 1.970,- Kč MPR 24 Sanitop červená 910 x 1520 x 13 mm 12 kg 3.320,- Kč M 24, MPR 24 Rohož Sanitop je ideální rohož pro různé typy průmyslové výroby. Má ergonomický tvarovaný povrch a vysoký protiúnavový účinek. Je lehká a zároveň robustní, takže jí lze snadno manipulovat. Velké otvory umožňují snadný odvod tekutin. Rohož má velké odsazení, takže nezpůsobuje hromadění vlhkosti a udržuje podlahu v nejvyšší možné míře suchou. Má protiskluzovou úpravu povrchu a obvodové nášlapné hrany. Rohož M24 Sanitop v černé barvě je určena pro všeobecné použití a dá se použít i jako vstupní čistící rohož. Rohož MPR 24 Sanitop v červené barvě je určena pouze do gastronomických provozů. SAFE LINK Typ (název, barva) Rozměr Váha Cena bez DPH M 26-4 SAFE LINK středové 980 x 1540 x 22 mm 20 kg 2.920,- Kč M 26-5 SAFE LINK okrajové 980 x 1540 x 22 mm 20 kg 2.920,- Kč M 26-6 SAFE LINK samostatné 980 x 1540 x 22 mm 20 kg 2.920,- Kč M 26-4, M 26-5, M 26-6 Rohož Safe Link představuje komplexní program pro bezpečnost, čistotu a pohodlí. Tyto rohože se používají k obráběcím centrům, větším strojírenským celkům, do těžších provozů, k soustruhům, frézám, vrtačkám, do autoservisů. Menší otvory o průměru 2 cm vytvářejí pevný povrch. Rohože mají drenáž pro odvod průmyslových tekutin, bezpečnostní protiskluzový a protiúnavový povrch a zaručují čistotu na pracovišti. Obvod tvoří náběhová hrana, která umožňuje nájezd vozíků a brání zakopnutí. Rohož je velmi robustní a její hmotnost zaručuje stabilitu. Snižuje bolest kloubů, nohou a páteře. Možnost vzájemného sestavování do pásů předurčuje typ M 26 pro použití do výroby, např. k montážním linkám. Spojování umožňují nalisované zámky na způsob puzzle. Barva: černá SAFE LINK LITE Typ (název, barva) Rozměr Váha Cena bez DPH MGY 25 SAFE LINK LITE šedá 910 x 1520 x 13 mm 13 kg 1.970,- Kč MGY 25 Stejný typ jako rohož Safe Link, avšak poněkud subtilnější. Je ideální pro všechny typy provozů a dá se použít i jako vstupní čistící rohož. Má ergonomicky tvarovaný rub i líc, je pružná lehká a velmi dobře se čistí. Rohož Safe Link lite se vyrábí v šedé barvě, má obvodovou náběhovou hranu a používá se jako samostatný díl. Strana 63

64 NORDIC LITE Typ (název, barva) Rozměr Váha Cena bez DPH M 22 Nordic Lite černá 1000 x 1500 x 11 mm 14,5 kg 2 640,- Kč MPR 22 Nordic Lite červená 910 x 1520 x 13 mm 14,5 kg 2.990,- Kč M 22, MPR 22 Rohož Nordic Lite chrání podlahu, nástroje a předměty před poničením v důsledku nárazů. Má výborný protiúnavový účinek hlavně v místech s dlouhou dobou stání při práci. Propracovaný drenážní systém zajišťuje vždy perfektní odvod tekutin a drobných nečistot a zaručuje čistou podlahu. Rohož je vhodná zejména tam, kde je potřeba vykrýt velké plochy. Rohož M 22 Nordic lite v černé barvě je vhodná pro všeobecné použití a lze ji použít jako vstupní čistící rohož. Rohož MPR 22 Nordic lite v červené barvě je určena pouze do gastronomických provozů. AIRFLEX Typ (název, barva) Rozměr Váha Cena bez DPH M30 AIRFLEX samostatná 710 x 790 x 11 mm 4,7 kg 790,- Kč M31 AIRFLEX středová 710 x 790 x 11 mm 4,7 kg 790,- Kč M32 AIRFLEX okrajová 710 x 790 x 11 mm 4,7 kg 790,- Kč M 30, M 31, M 32 K pracovním stolům a strojům, kde nejsou špony ani tekutiny se používá rohož Airflex s protiúnavovým účinkem. Rohož je opět ze 100 % přírodního kaučuku. Vzduchové kapsy na jejím rubu poskytují velké pohodlí a úlevu od zátěže chodidel, nohou a zad při práci vstoje. Navíc vytváří tepelně - izolační vrstvu mezi obsluhou a podlahou. Zešikmené okraje rohože zabraňují zakopnutí a vroubkovaný povrch zvyšuje pocit jistoty při stání. Rohože jsou jak samostatné, tak v provedení se zámky tvaru puzzle, takže je lze spojovat do nekonečného pásu. Barva: černá YOGA FLEX Typ (název, barva) Rozměr Váha Cena bez DPH MGY 80 YOGA FLEX okrajová 300 x 800 x 13 mm 2 kg 740,- Kč MGY 81 YOGA FLEX středová 700 x 800 x 13 mm 5 kg 1.360,- Kč MGY 82 YOGA FLEX samostatná 600 x 900 x 13 mm 5 kg 1.360,- Kč MGY 80, MGY 81, MGY 82 Používá se v provozech, jakými jsou sestavování, kontrola nebo obráběcí centra s malým podílem špon. Je to ergonomická podložka zamezující smyku a posuvu, která dobře absorbuje otřesy. Rohož je elastická, vyrobena z kaučuku nejvyšší kvality bublinkového designu. Vzduchový polštář pod bublinami snižuje bolesti nohou, zad a podporuje krevní oběh. Rohože zvyšují pracovní výkon a produktivitu práce. Šikmé okraje rohože zabraňují zakopnutí a bublinkový povrch zvyšuje při práci jistotu a zaručuje stabilitu. Rohož lze velmi snadno čistit. Je samostatná nebo s nalisovanými zámky tvaru puzzle, které umožňují spojování do pásů. Barva: šedá Strana 64

65 Ohrotovací stroj OH 90 Stroj je určený k čelnímu opracování, ohrotování, odjehlení, začištění, trubek, plných a profilových materiálů (a to vně i uvnitř profilu). Celková robustní konstrukce stroje a výkonný motor umožňují trvalé pracovní zatížení v nepřetržitém provozu. OH 90 je výkonným pomocníkem pro očištění konců materiálu od špon, otřepků, návarků po řezání, svařování, pálení atd. Tento stroj neumožňuje opracovávat materiál průchozím způsobem a materiál velkých ploch. Maximální velikost profilového materiálu je 90x90mm. K očištění materiálu dochází pomocí jemného tlaku konce materiálu obsluhou stroje na otáčející se brusný kartáč, případně pootáčením materiálu. Pomocí výškově a do boku stavitelných vodících prizmat se nastaví optimální velikost otvoru pro přísun materiálu k rotujícímu brusnému kartáči a tím se zajistí jednak ideální opracování materiálu, ale i plné využití pracovní plochy brusného kartáče. Samotný brusný kartáč, který je již zčásti zbroušený lze jednoduše přisouvat k otvoru určenému při broušení. Provoz stroje je nehlučný, neprašný. Stroj je vybaven vyjímatelným lapačem nečistot. Je odpružen silentbloky, které jsou pevně spojeny s plochou kovovou základnou. Pomocí této základny lze stroj šrouby pevně uchytit na pracovní stůl nebo k podstavci (verze s podstavcem). Technické parametry: Rozměry: Hmotnost Průměr brusného kartáče: Průměr drátu brusného kartáče: Stroj je standardně dodáván vč. 1sady brusných kartáčů: Motor Max. rozměry opracovávaného ohrotovaného materiálu: Cena Kč bez DPH OH 90 stolní verze Cena Kč bez DPH Sada kartáčů pr. 0,45 mm (3 ks) 550x400x370 mm 60 kg 200 mm 0,10, 0,15, 0,20, 0,30, 0,40, 0,45, mm 0,45 mm 2,2 kv 1400 ot/min 50 Hz, 400 V 90x90 mm ,- Kč 1 197,- Kč Ostatní ceny kartáčů na vyžádání možnost provedení v nerezu, nebo mosazné kartáče Opěra materiálu je polohovatelná - Toto nastavení se projeví na výsledku (účinku) ohrotování vnitřní ohrotování současně vnitřní i vnější ohrotování! SPRÁVNĚ! vnější ohrotování Strana 65
