Návod pro montáž, obsluhu a údržbu průmyslových sekčních vrat Stav:

Transkript

1 Návod pro montáž, obsluhu a údržbu průmyslovýh sekčníh vrat Stav:

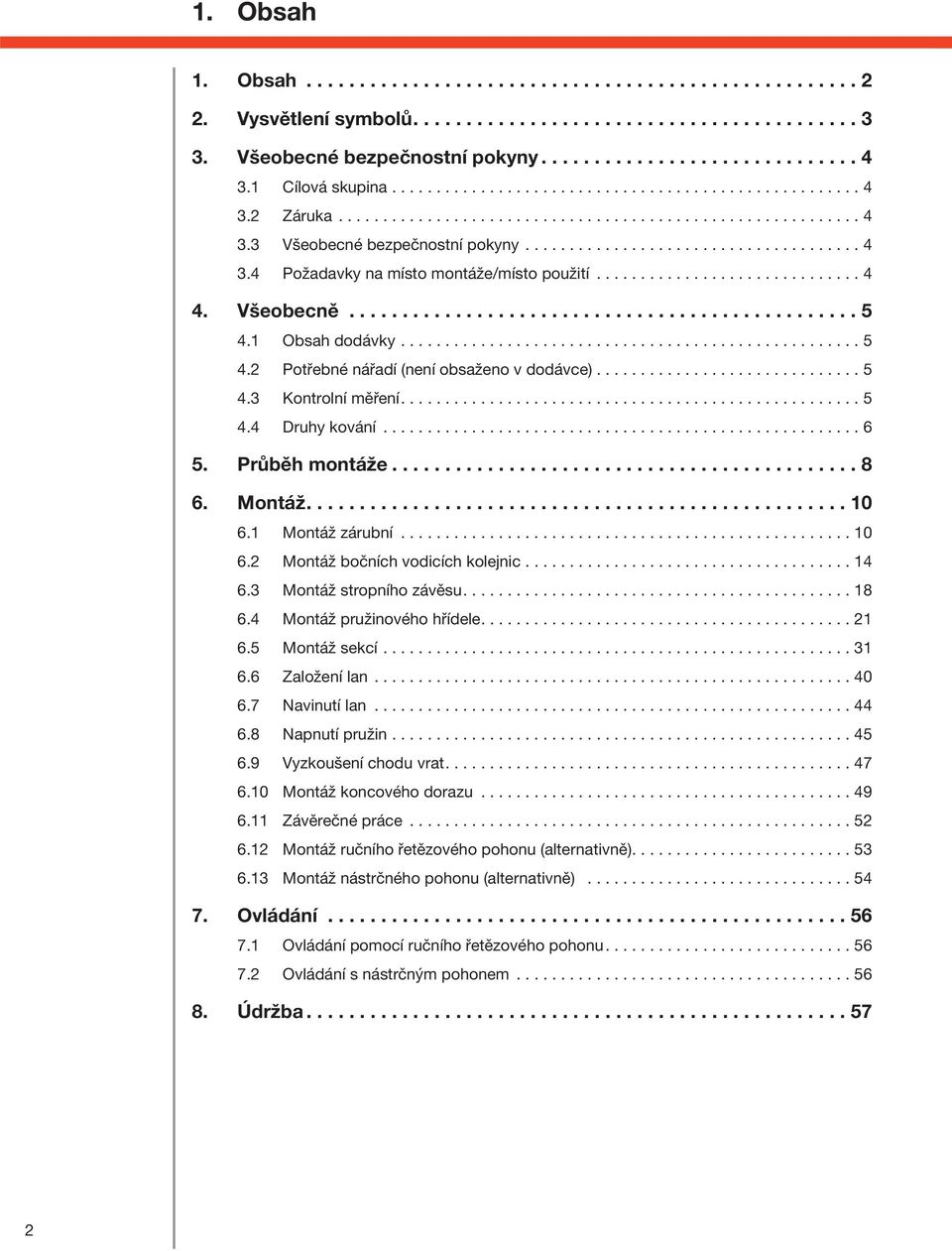

2 1. Obsah 1. Obsah Vysvětlení symbolů Všeobené bezpečnostní pokyny ílová skupina Záruka Všeobené bezpečnostní pokyny Požadavky na místo montáže/místo použití Všeobeně Obsah dodávky Potřebné nářadí (není obsaženo v dodáve) Kontrolní měření Druhy kování Průběh montáže Montáž Montáž zárubní Montáž bočníh vodiíh kolejni Montáž stropního závěsu Montáž pružinového hřídele Montáž sekí Založení lan Navinutí lan Napnutí pružin Vyzkoušení hodu vrat Montáž konového dorazu Závěrečné práe Montáž ručního řetězového pohonu (alternativně) Montáž nástrčného pohonu (alternativně) Ovládání Ovládání pomoí ručního řetězového pohonu Ovládání s nástrčným pohonem Údržba

3 2. Vysvětlení symbolů Pozor! Nebezpečí škod na zdraví osob! P n f g p e r Pozor! Nebezpečí hmotnýh škod! Upozornění Funkční kontrola Odkaz Praovní krok musí být proveden na protilehlé straně nebo několikrát. 3

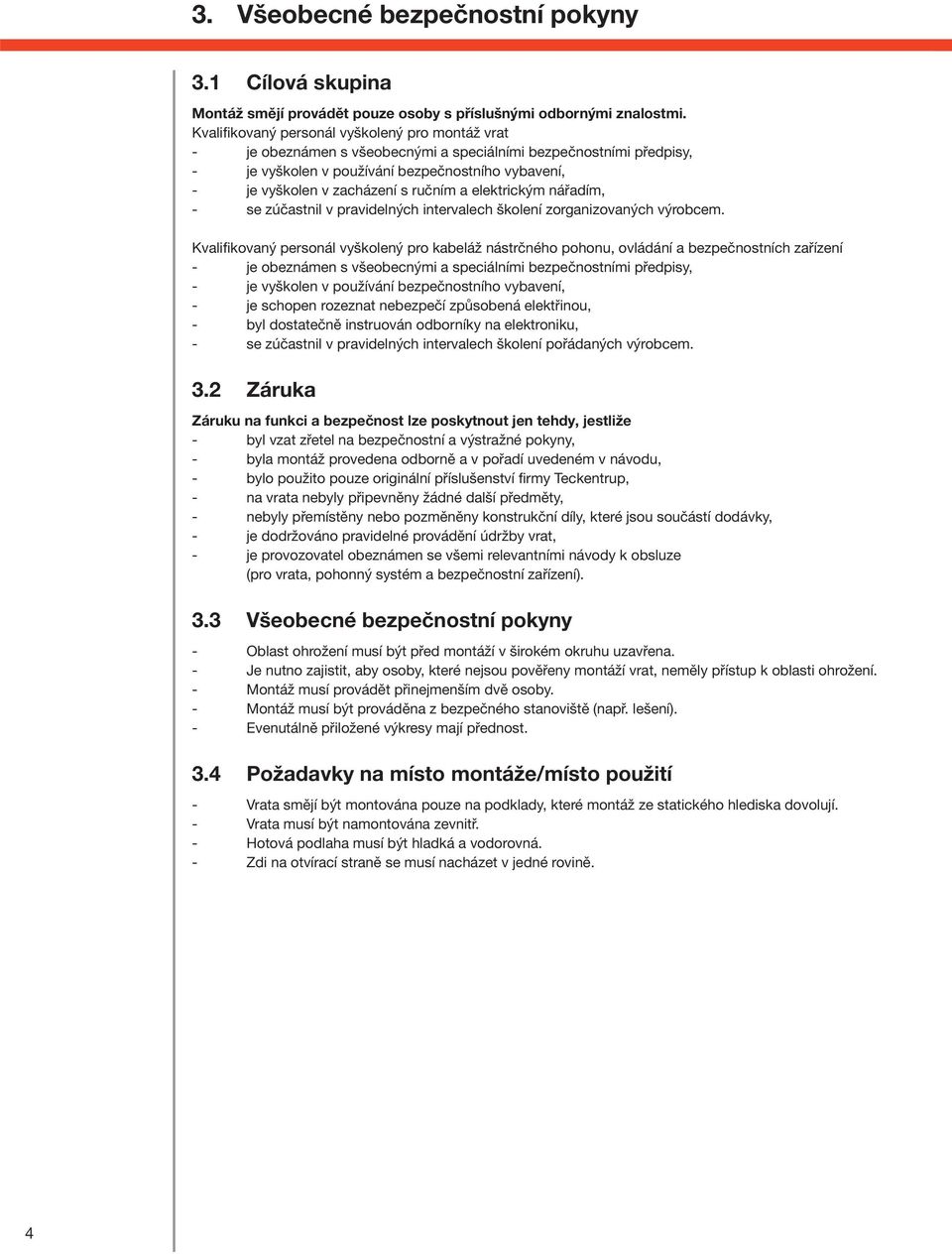

4 3. Všeobené bezpečnostní pokyny 3.1 ílová skupina Montáž smějí provádět pouze osoby s příslušnými odbornými znalostmi. Kvalifikovaný personál vyškolený pro montáž vrat - je obeznámen s všeobenými a speiálními bezpečnostními předpisy, - je vyškolen v používání bezpečnostního vybavení, - je vyškolen v zaházení s ručním a elektrikým nářadím, - se zúčastnil v pravidelnýh intervaleh školení zorganizovanýh výrobem. Kvalifikovaný personál vyškolený pro kabeláž nástrčného pohonu, ovládání a bezpečnostníh zařízení - je obeznámen s všeobenými a speiálními bezpečnostními předpisy, - je vyškolen v používání bezpečnostního vybavení, - je shopen rozeznat nebezpečí způsobená elektřinou, - byl dostatečně instruován odborníky na elektroniku, - se zúčastnil v pravidelnýh intervaleh školení pořádanýh výrobem. 3.2 Záruka Záruku na funki a bezpečnost lze poskytnout jen tehdy, jestliže - byl vzat zřetel na bezpečnostní a výstražné pokyny, - byla montáž provedena odborně a v pořadí uvedeném v návodu, - bylo použito pouze originální příslušenství firmy Tekentrup, - na vrata nebyly připevněny žádné další předměty, - nebyly přemístěny nebo pozměněny konstrukční díly, které jsou součástí dodávky, - je dodržováno pravidelné provádění údržby vrat, - je provozovatel obeznámen se všemi relevantními návody k obsluze (pro vrata, pohonný systém a bezpečnostní zařízení). 3.3 Všeobené bezpečnostní pokyny - Oblast ohrožení musí být před montáží v širokém okruhu uzavřena. - Je nutno zajistit, aby osoby, které nejsou pověřeny montáží vrat, neměly přístup k oblasti ohrožení. - Montáž musí provádět přinejmenším dvě osoby. - Montáž musí být prováděna z bezpečného stanoviště (např. lešení). - Evenutálně přiložené výkresy mají přednost. 3.4 Požadavky na místo montáže/místo použití - Vrata smějí být montována pouze na podklady, které montáž ze statikého hlediska dovolují. - Vrata musí být namontována zevnitř. - Hotová podlaha musí být hladká a vodorovná. - Zdi na otvíraí straně se musí naházet v jedné rovině. 4

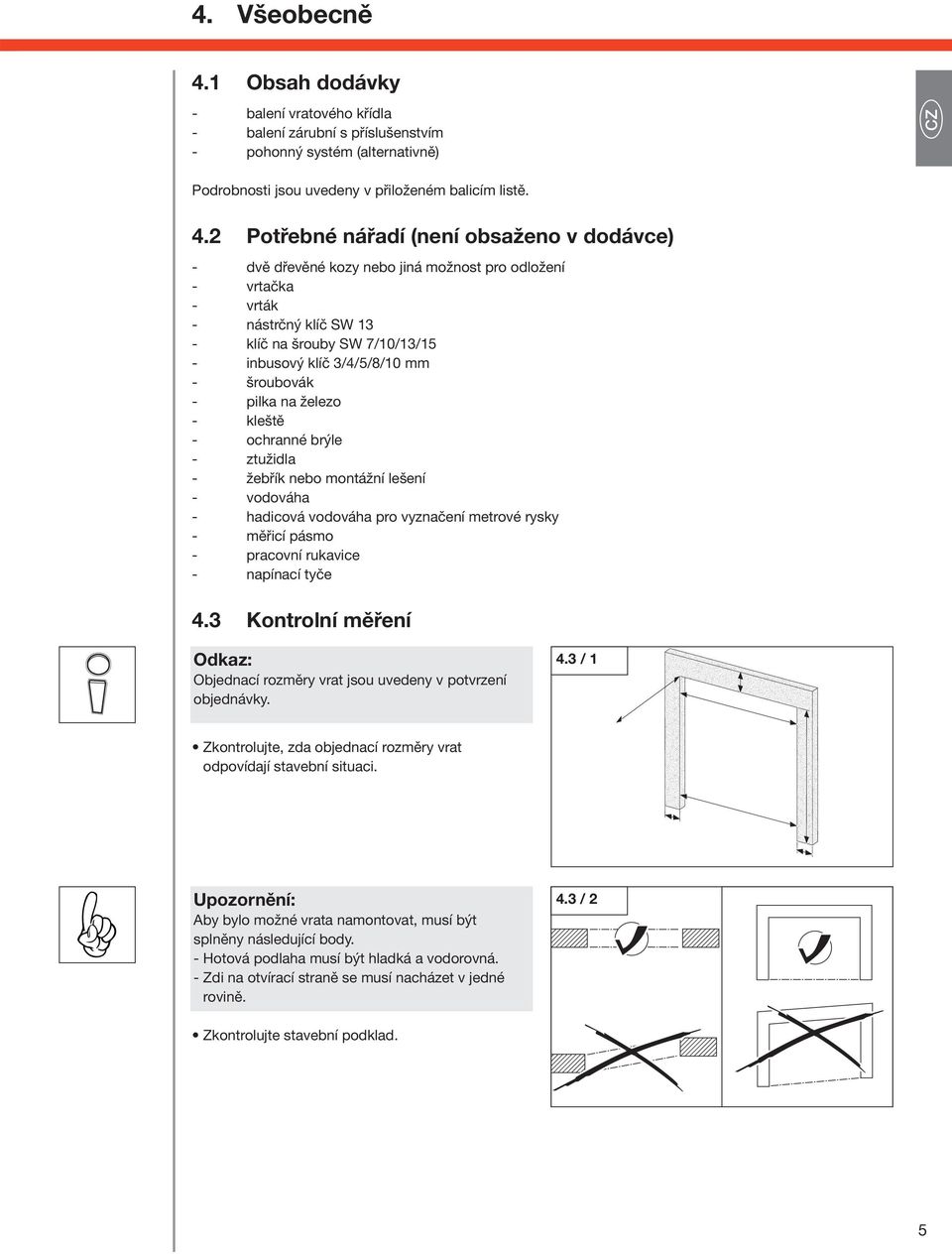

5 5 P g f n r e p 4.1 Obsah dodávky - balení vratového křídla - balení zárubní s příslušenstvím - pohonný systém (alternativně) Podrobnosti jsou uvedeny v přiloženém baliím listě. 4.2 Potřebné nářadí (není obsaženo v dodáve) - dvě dřevěné kozy nebo jiná možnost pro odložení - vrtačka - vrták - nástrčný klíč SW 13 - klíč na šrouby SW 7/10/13/15 - inbusový klíč 3/4/5/8/10 mm - šroubovák - pilka na železo - kleště - ohranné brýle - ztužidla - žebřík nebo montážní lešení - vodováha - hadiová vodováha pro vyznačení metrové rysky - měřií pásmo - praovní rukavie - napínaí tyče 4.3 Kontrolní měření 4.3 / / 1 Zkontrolujte, zda objednaí rozměry vrat odpovídají stavební situai. Odkaz: Objednaí rozměry vrat jsou uvedeny v potvrzení objednávky. Zkontrolujte stavební podklad. by bylo možné vrata namontovat, musí být splněny následujíí body. - Hotová podlaha musí být hladká a vodorovná. - Zdi na otvíraí straně se musí naházet v jedné rovině. 4. Všeobeně

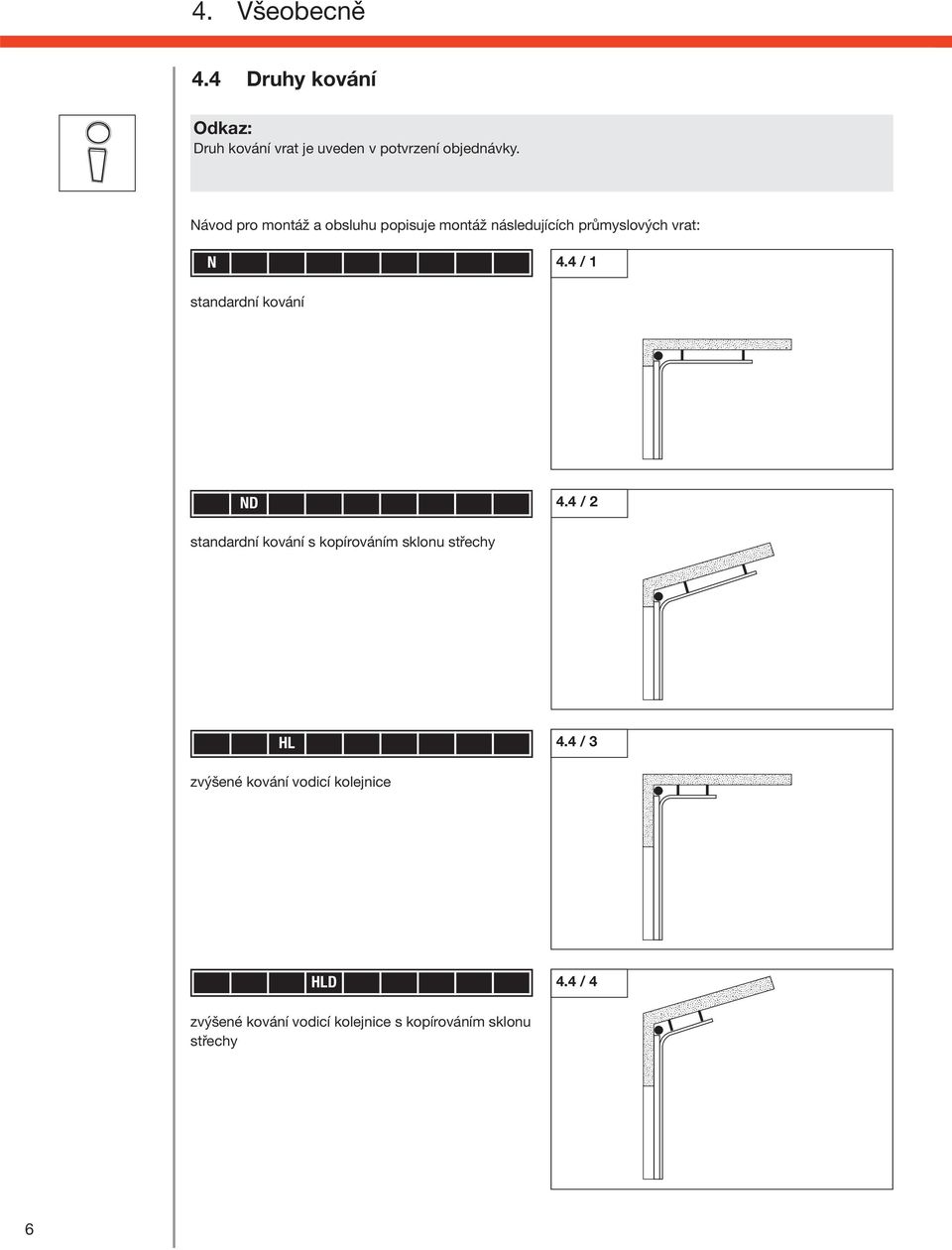

6 6 4. Všeobeně 4.4 / 3 zvýšené kování vodií kolejnie 4.4 / 4 zvýšené kování vodií kolejnie s kopírováním sklonu střehy Návod pro montáž a obsluhu popisuje montáž následujííh průmyslovýh vrat: 4.4 / / 2 standardní kování standardní kování s kopírováním sklonu střehy 4.4 Druhy kování Odkaz: Druh kování vrat je uveden v potvrzení objednávky. N HL HLD HLU NSH NSD VL VLU

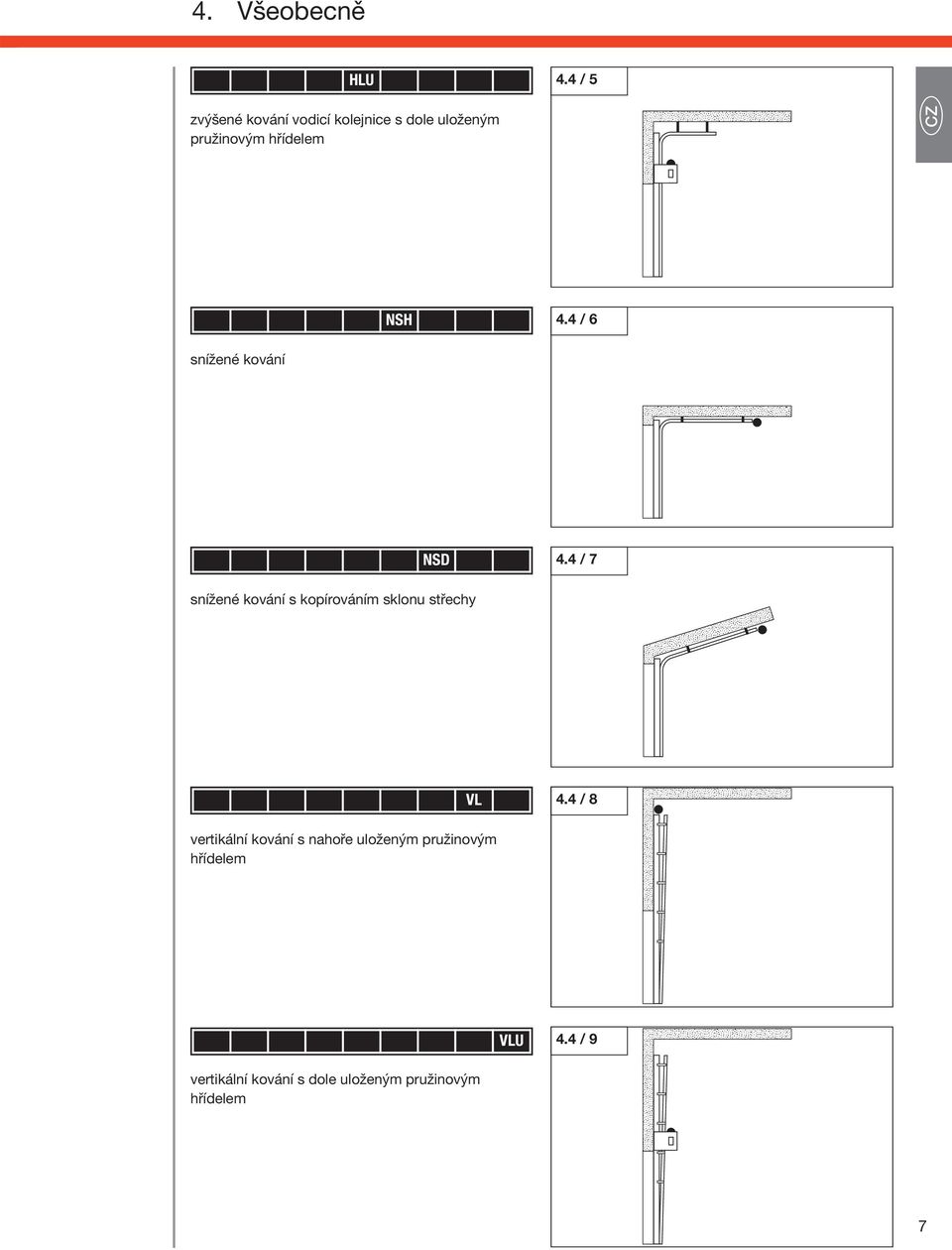

7 7 4. Všeobeně P g f n r e p 4.4 / 6 snížené kování 4.4 / 7 snížené kování s kopírováním sklonu střehy 4.4 / 8 vertikální kování s nahoře uloženým pružinovým hřídelem 4.4 / 9 vertikální kování s dole uloženým pružinovým hřídelem 4.4 / 5 zvýšené kování vodií kolejnie s dole uloženým pružinovým hřídelem

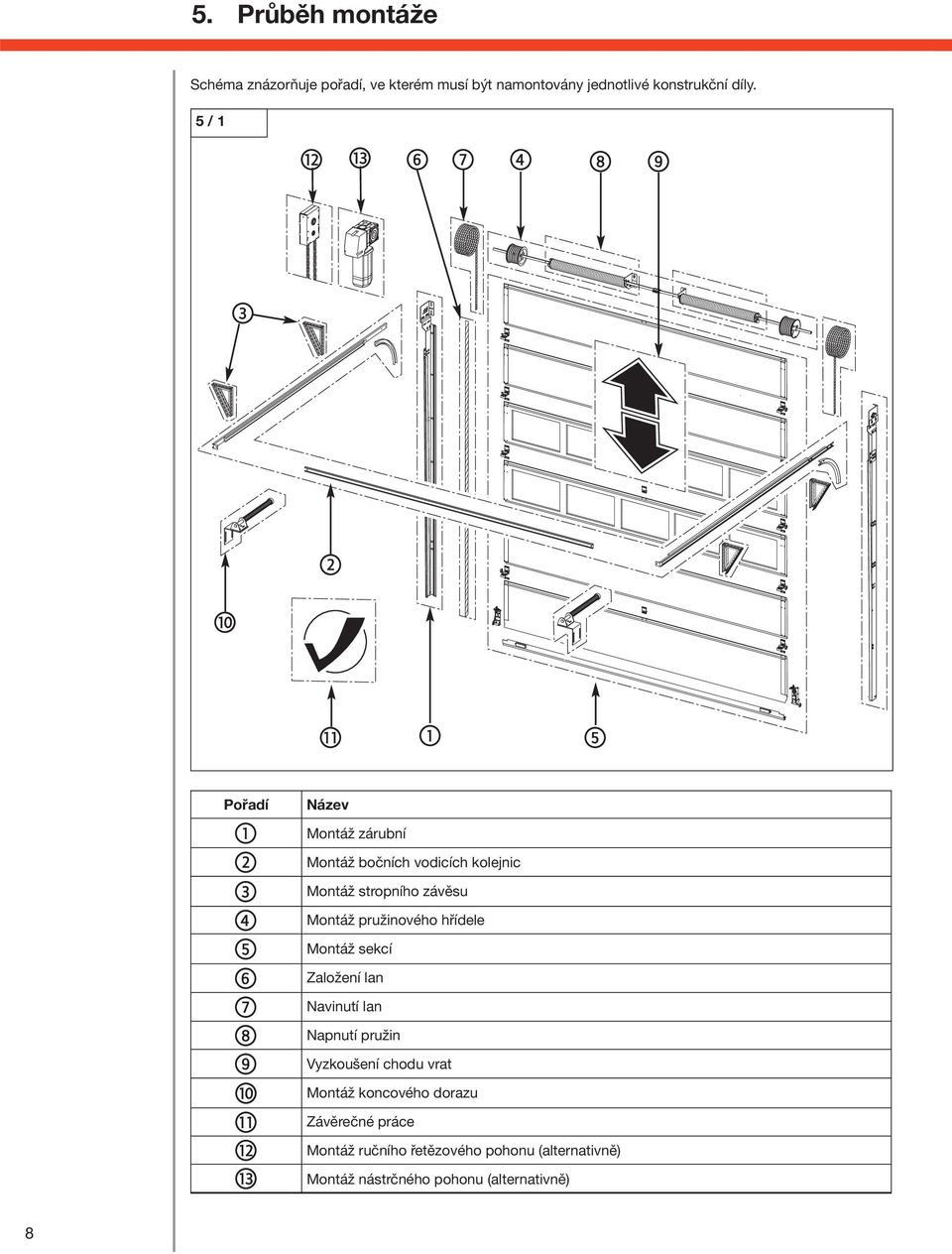

8 5. Průběh montáže Shéma znázorňuje pořadí, ve kterém musí být namontovány jednotlivé konstrukční díly. 5 / 1!!# !!@ 1 5 Pořadí Název 1 Montáž zárubní 2 Montáž bočníh vodiíh kolejni 3 Montáž stropního závěsu 4 Montáž pružinového hřídele 5 Montáž sekí 6 Založení lan 7 Navinutí lan 8 Napnutí pružin 9 Vyzkoušení hodu vrat! Montáž konového dorazu!@ Závěrečné práe! Montáž ručního řetězového pohonu (alternativně)!# Montáž nástrčného pohonu (alternativně) 8

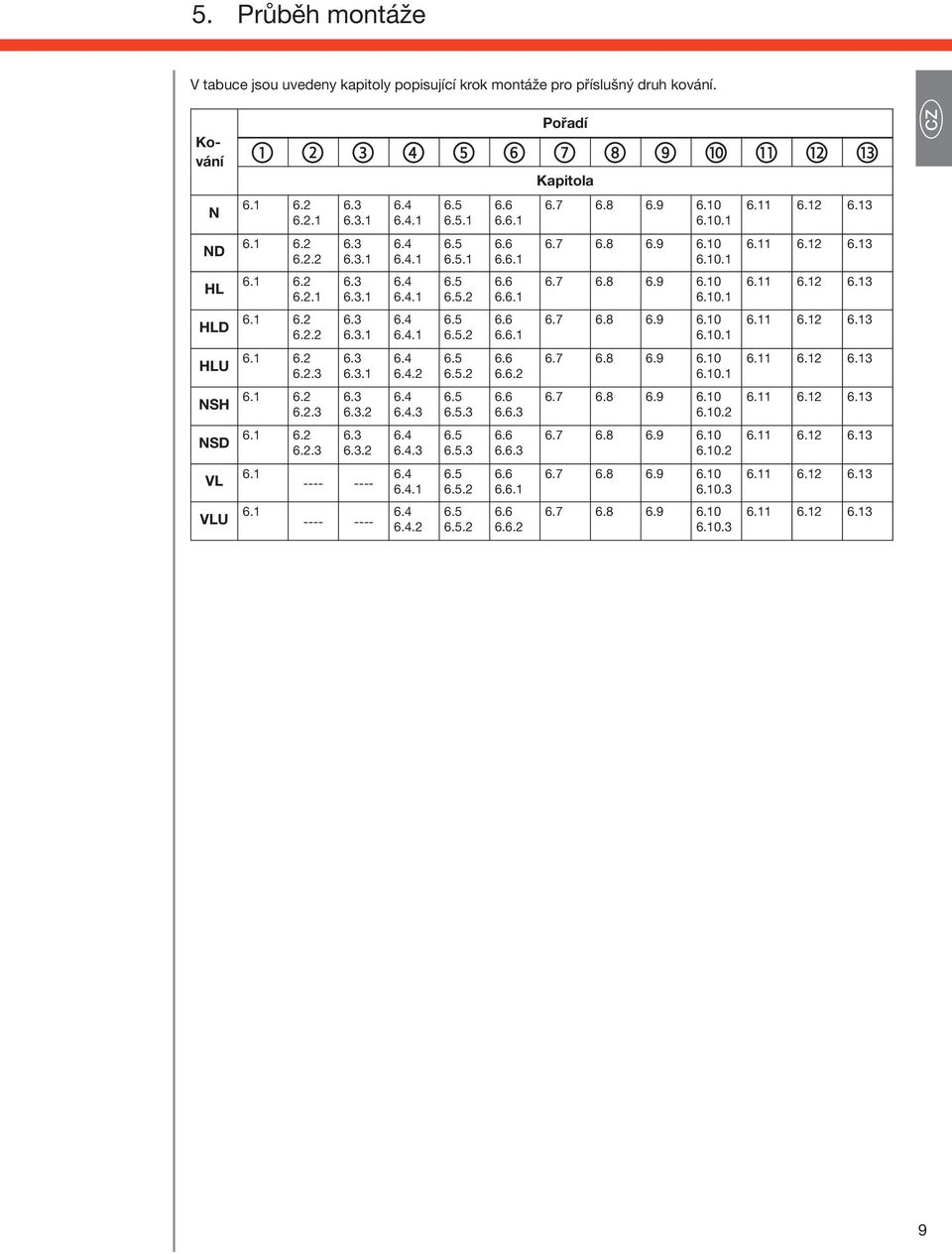

9 5. Průběh montáže V tabue jsou uvedeny kapitoly popisujíí krok montáže pro příslušný druh kování. Kování N ND HL HLD HLU NSH NSD VL Pořadí !!@!!# VLU Kapitola P n f g p e r 9

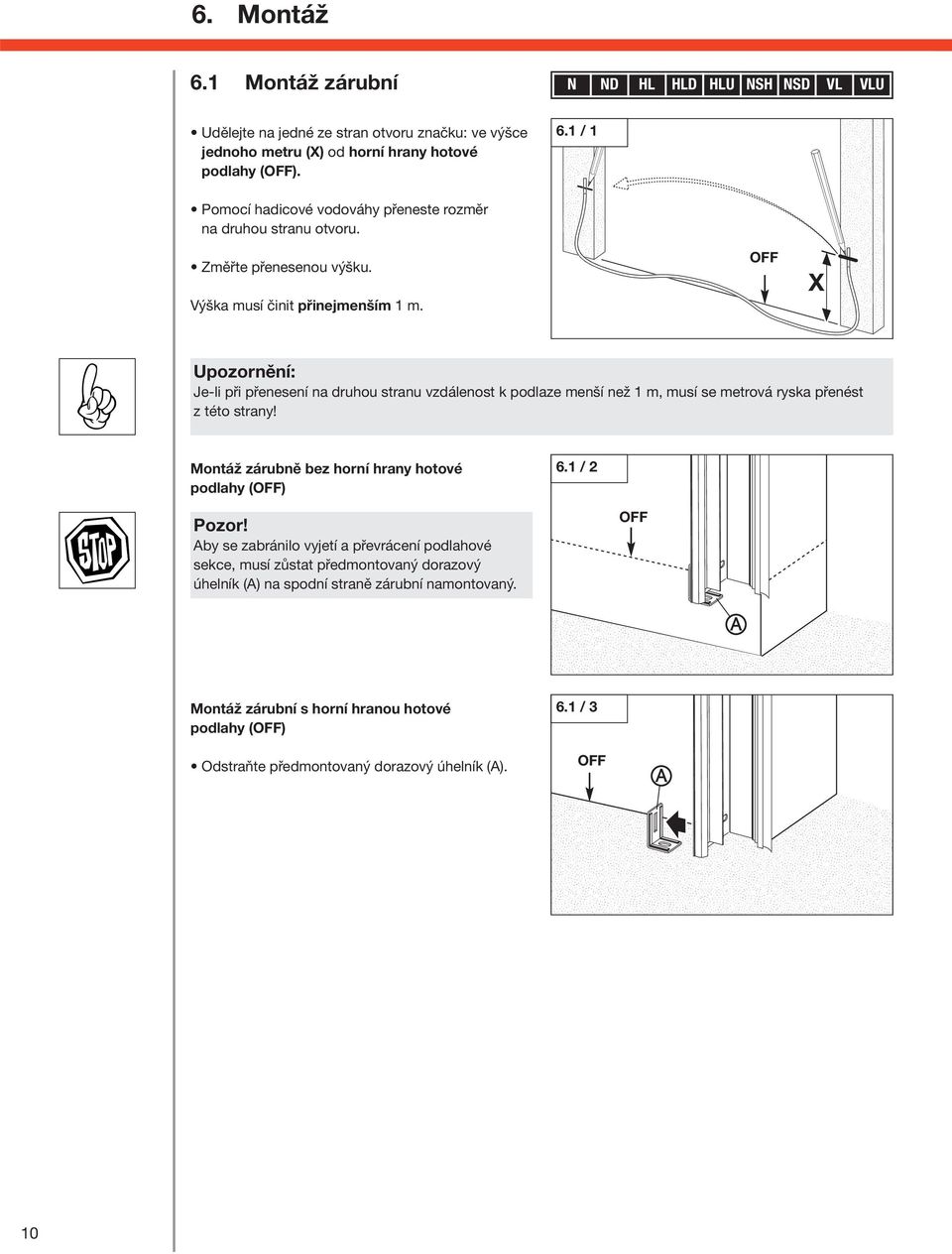

10 6.1 Montáž zárubní Udělejte na jedné ze stran otvoru značku: ve výše jednoho metru (X) od horní hrany hotové podlahy (OFF). 6.1 / 1 Pomoí hadiové vodováhy přeneste rozměr na druhou stranu otvoru. Změřte přenesenou výšku. Výška musí činit přinejmenším 1 m. OFF X Je-li při přenesení na druhou stranu vzdálenost k podlaze menší než 1 m, musí se metrová ryska přenést z této strany! Montáž zárubně bez horní hrany hotové podlahy (OFF) 6.1 / 2 Pozor! by se zabránilo vyjetí a převráení podlahové seke, musí zůstat předmontovaný dorazový úhelník () na spodní straně zárubní namontovaný. OFF Montáž zárubní s horní hranou hotové podlahy (OFF) Odstraňte předmontovaný dorazový úhelník (). 6.1 / 3 OFF 10

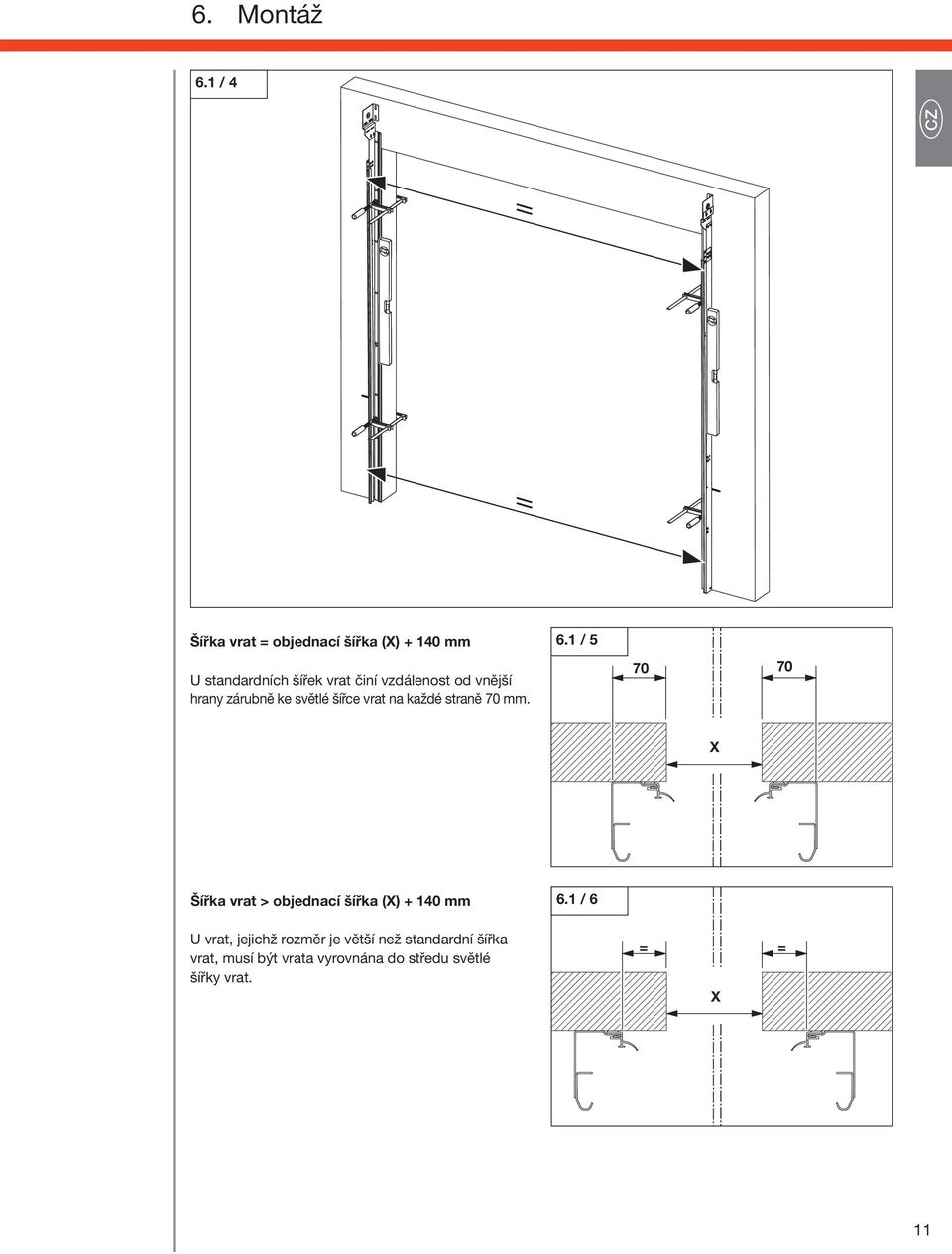

11 6.1 / 4 P n f g r Šířka vrat = objednaí šířka (X) mm U standardníh šířek vrat činí vzdálenost od vnější hrany zárubně ke světlé šíře vrat na každé straně 70 mm. 6.1 / X Šířka vrat > objednaí šířka (X) mm U vrat, jejihž rozměr je větší než standardní šířka vrat, musí být vrata vyrovnána do středu světlé šířky vrat. 6.1 / 6 e p = = X 11

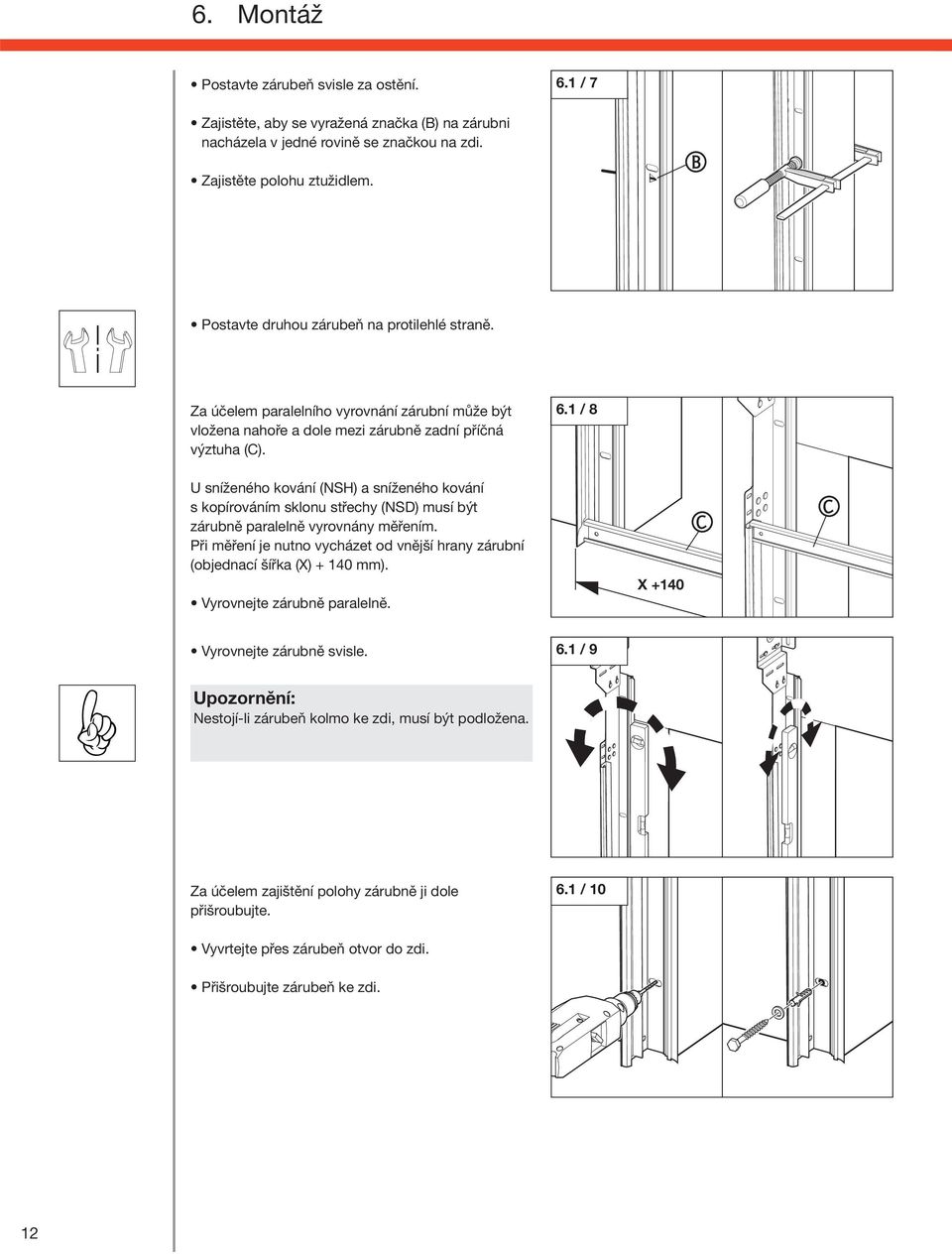

12 Postavte zárubeň svisle za ostění. 6.1 / 7 Zajistěte, aby se vyražená značka () na zárubni naházela v jedné rovině se značkou na zdi. Zajistěte polohu ztužidlem. Postavte druhou zárubeň na protilehlé straně. Za účelem paralelního vyrovnání zárubní může být vložena nahoře a dole mezi zárubně zadní příčná výztuha (). 6.1 / 8 U sníženého kování (NSH) a sníženého kování s kopírováním sklonu střehy (NSD) musí být zárubně paralelně vyrovnány měřením. Při měření je nutno vyházet od vnější hrany zárubní (objednaí šířka (X) mm). Vyrovnejte zárubně paralelně. X +140 Vyrovnejte zárubně svisle. 6.1 / 9 Nestojí-li zárubeň kolmo ke zdi, musí být podložena. Za účelem zajištění polohy zárubně ji dole přišroubujte. 6.1 / 10 Vyvrtejte přes zárubeň otvor do zdi. Přišroubujte zárubeň ke zdi. 12

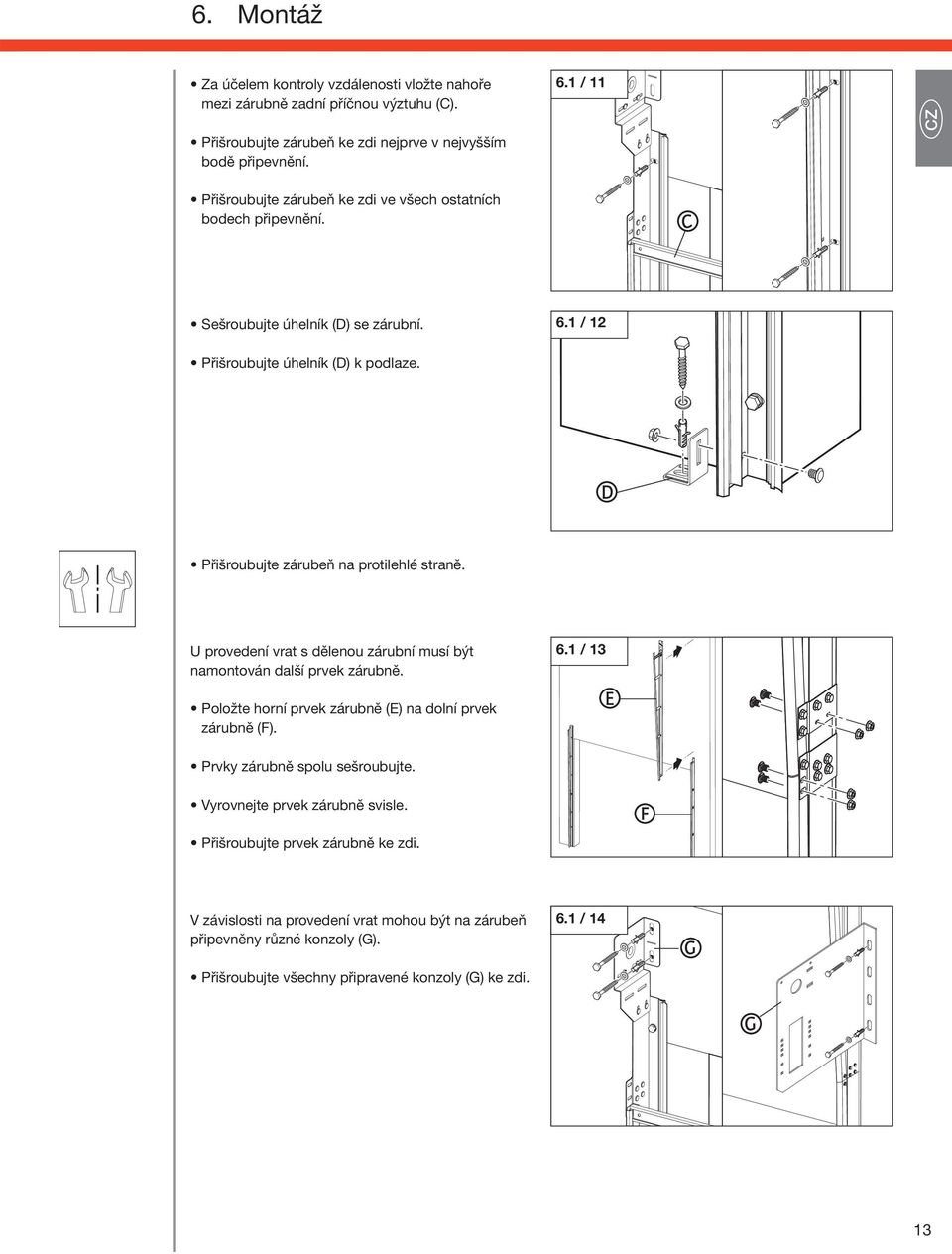

13 Za účelem kontroly vzdálenosti vložte nahoře mezi zárubně zadní příčnou výztuhu (). Přišroubujte zárubeň ke zdi nejprve v nejvyšším bodě připevnění. 6.1 / 11 Přišroubujte zárubeň ke zdi ve všeh ostatníh bodeh připevnění. Sešroubujte úhelník (D) se zárubní. Přišroubujte úhelník (D) k podlaze. Přišroubujte zárubeň na protilehlé straně. 6.1 / 12 D P n f g U provedení vrat s dělenou zárubní musí být namontován další prvek zárubně. 6.1 / 13 Položte horní prvek zárubně (E) na dolní prvek zárubně (F). E Prvky zárubně spolu sešroubujte. Vyrovnejte prvek zárubně svisle. Přišroubujte prvek zárubně ke zdi. F r V závislosti na provedení vrat mohou být na zárubeň připevněny různé konzoly (G). 6.1 / 14 G e Přišroubujte všehny připravené konzoly (G) ke zdi. G p 13

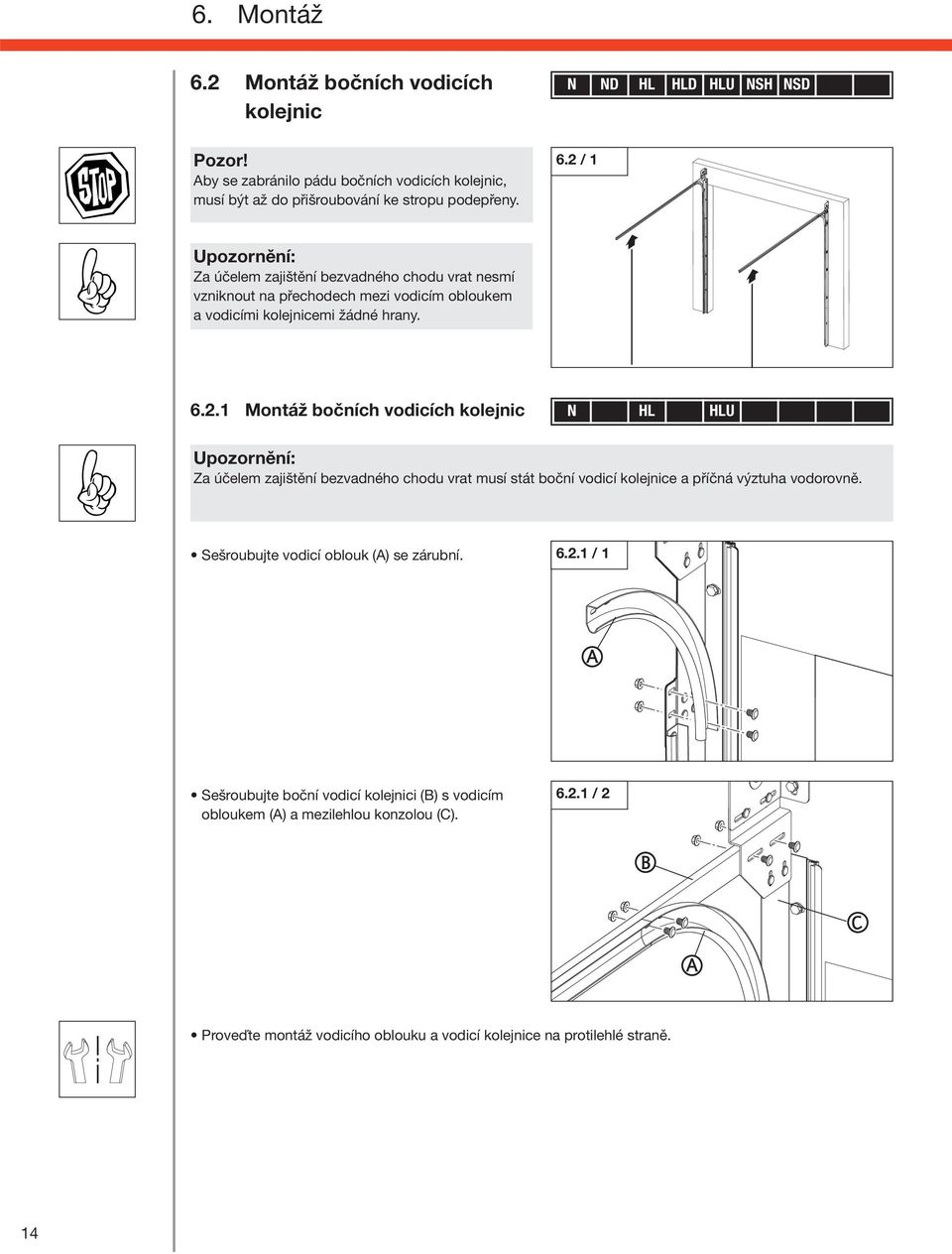

14 6.2 Montáž bočníh vodiíh kolejni Pozor! by se zabránilo pádu bočníh vodiíh kolejni, musí být až do přišroubování ke stropu podepřeny. 6.2 / 1 Za účelem zajištění bezvadného hodu vrat nesmí vzniknout na přehodeh mezi vodiím obloukem a vodiími kolejniemi žádné hrany Montáž bočníh vodiíh kolejni Za účelem zajištění bezvadného hodu vrat musí stát boční vodií kolejnie a příčná výztuha vodorovně. Sešroubujte vodií oblouk () se zárubní / 1 Sešroubujte boční vodií kolejnii () s vodiím obloukem () a mezilehlou konzolou () / 2 Proveďte montáž vodiího oblouku a vodií kolejnie na protilehlé straně. 14

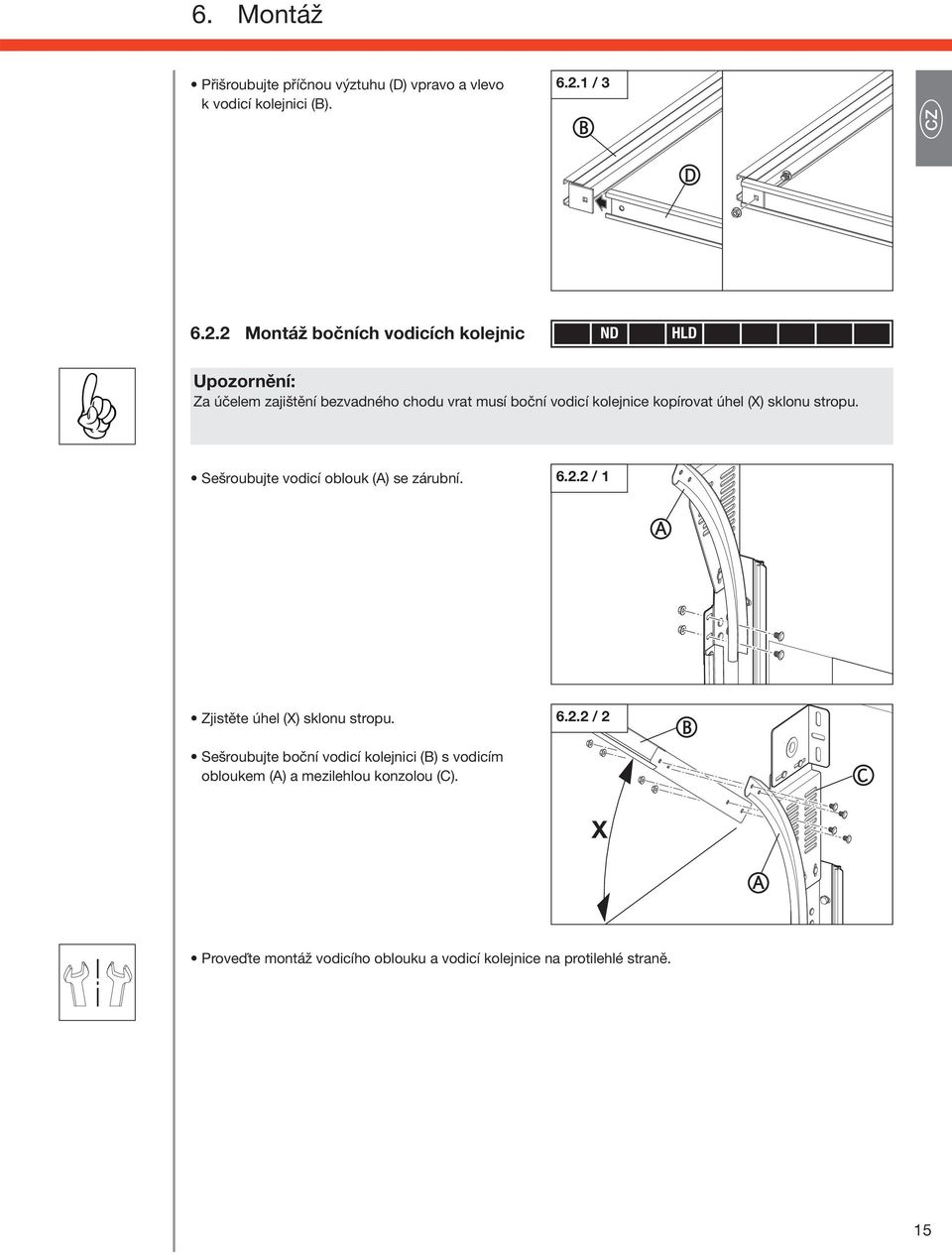

15 Přišroubujte příčnou výztuhu (D) vpravo a vlevo k vodií kolejnii () / 3 D Montáž bočníh vodiíh kolejni Sešroubujte vodií oblouk () se zárubní / 1 Za účelem zajištění bezvadného hodu vrat musí boční vodií kolejnie kopírovat úhel (X) sklonu stropu. P n f g Zjistěte úhel (X) sklonu stropu / 2 Sešroubujte boční vodií kolejnii () s vodiím obloukem () a mezilehlou konzolou (). X r Proveďte montáž vodiího oblouku a vodií kolejnie na protilehlé straně. e p 15

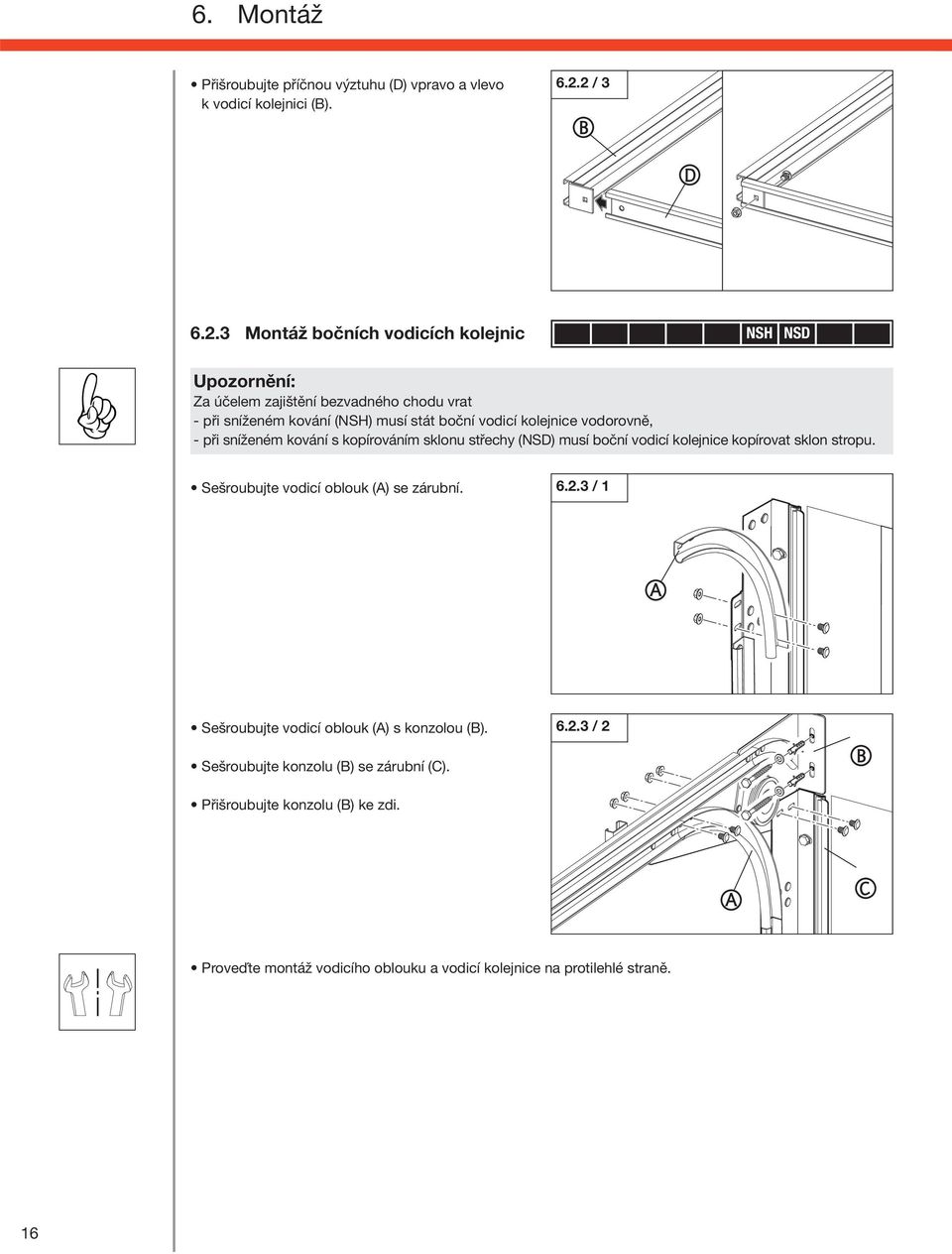

16 Přišroubujte příčnou výztuhu (D) vpravo a vlevo k vodií kolejnii () / 3 D Montáž bočníh vodiíh kolejni Za účelem zajištění bezvadného hodu vrat - při sníženém kování (NSH) musí stát boční vodií kolejnie vodorovně, - při sníženém kování s kopírováním sklonu střehy (NSD) musí boční vodií kolejnie kopírovat sklon stropu. Sešroubujte vodií oblouk () se zárubní / 1 Sešroubujte vodií oblouk () s konzolou (). Sešroubujte konzolu () se zárubní (). Přišroubujte konzolu () ke zdi / 2 Proveďte montáž vodiího oblouku a vodií kolejnie na protilehlé straně. 16

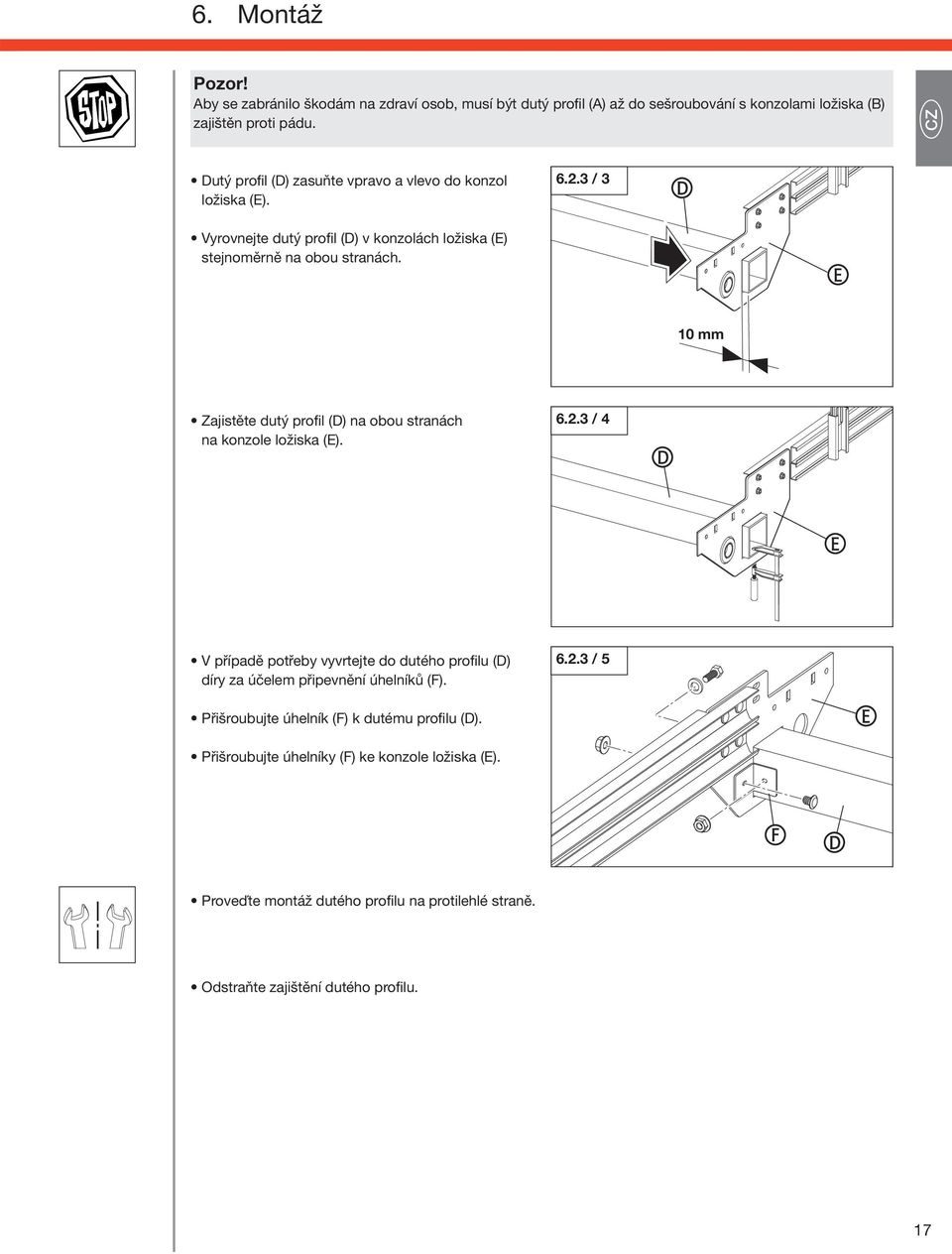

17 Pozor! by se zabránilo škodám na zdraví osob, musí být dutý profil () až do sešroubování s konzolami ložiska () zajištěn proti pádu. Dutý profil (D) zasuňte vpravo a vlevo do konzol ložiska (E) / 3 D Vyrovnejte dutý profil (D) v konzoláh ložiska (E) stejnoměrně na obou stranáh. Zajistěte dutý profil (D) na obou stranáh na konzole ložiska (E) / 4 D 10 mm E E P n f g V případě potřeby vyvrtejte do dutého profilu (D) díry za účelem připevnění úhelníků (F). Přišroubujte úhelník (F) k dutému profilu (D) / 5 E Přišroubujte úhelníky (F) ke konzole ložiska (E). F D r Proveďte montáž dutého profilu na protilehlé straně. e Odstraňte zajištění dutého profilu. p 17

18 6.3 Montáž stropního závěsu Montáž stropního závěsu Pozor! by se zabránilo pádu vrat, musí být splněny následujíí body. - Závěsné úhelníky musí být sešroubovány do trojúhelníkovýh konzol. - Trojúhelníkové konzoly musí přiléhat po elé výše vodií kolejnie. - Vodií vložky musí být vsazeny ve správné poloze. Vyrovnejte paralelně boční vodií kolejnie / 1 Zajistěte boční vodií kolejnie ve vyrovnané poloze. Počet potřebnýh závěsů () závisí na déle (X) bočníh vodiíh kolejni. X < 3500 mm = 2 závěsy () na každé straně X = mm = 3 závěsy () na každé straně X = mm = 4 závěsy () na každé straně X > 5500 mm = 5 závěsů () na každé straně / 2 < 300 mm X Závěsy () musí být rozděleny stejnoměrně po elé déle (X). Sešroubujte závěsné úhelníky do trojúhelníkovýh konzol / 3 18

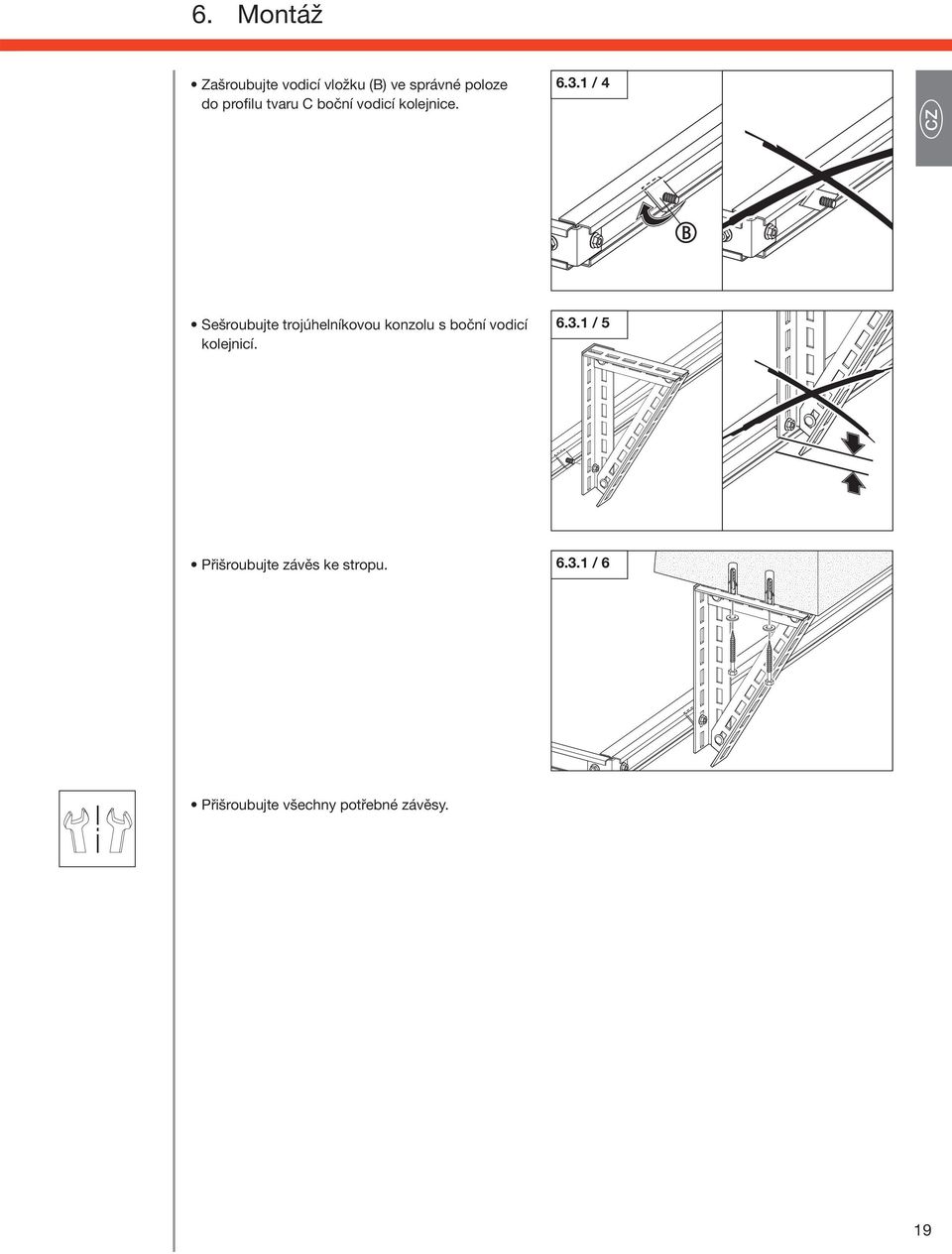

19 19 P g f n r e p 6. Montáž Přišroubujte závěs ke stropu. Přišroubujte všehny potřebné závěsy / 6 Sešroubujte trojúhelníkovou konzolu s boční vodií kolejnií / 5 Zašroubujte vodií vložku () ve správné poloze do profilu tvaru boční vodií kolejnie / 4

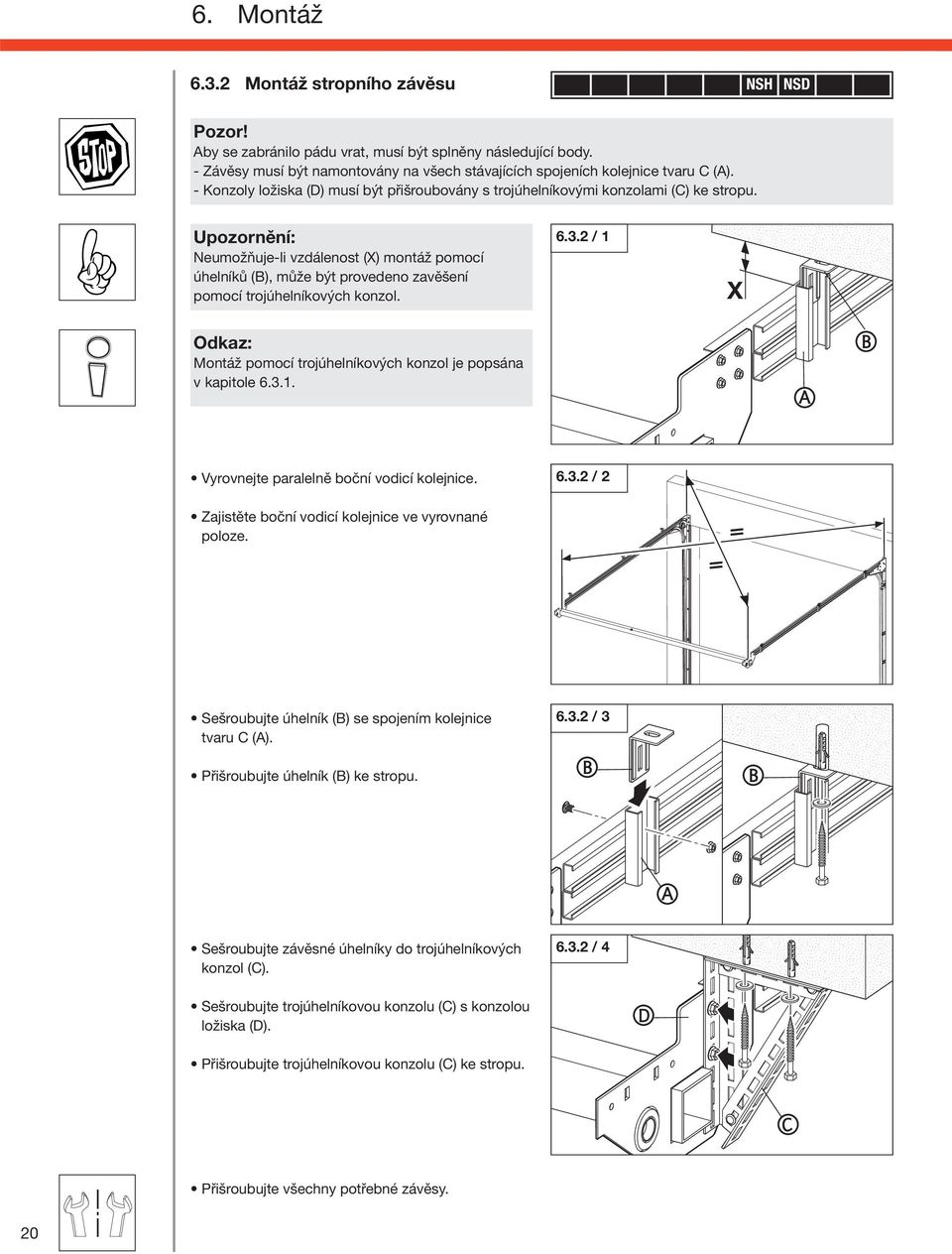

20 6.3.2 Montáž stropního závěsu Pozor! by se zabránilo pádu vrat, musí být splněny následujíí body. - Závěsy musí být namontovány na všeh stávajííh spojeníh kolejnie tvaru (). - Konzoly ložiska (D) musí být přišroubovány s trojúhelníkovými konzolami () ke stropu. Neumožňuje-li vzdálenost (X) montáž pomoí úhelníků (), může být provedeno zavěšení pomoí trojúhelníkovýh konzol / 1 X Odkaz: Montáž pomoí trojúhelníkovýh konzol je popsána v kapitole Vyrovnejte paralelně boční vodií kolejnie / 2 Zajistěte boční vodií kolejnie ve vyrovnané poloze. Sešroubujte úhelník () se spojením kolejnie tvaru (). Přišroubujte úhelník () ke stropu / 3 Sešroubujte závěsné úhelníky do trojúhelníkovýh konzol () / 4 Sešroubujte trojúhelníkovou konzolu () s konzolou ložiska (D). D Přišroubujte trojúhelníkovou konzolu () ke stropu. Přišroubujte všehny potřebné závěsy. 20

21 6.4 Montáž pružinového hřídele Pozor! by se zabránilo škodám na zdraví osob, musí být zajištěn lanový bubínek, svazek pružin a středové konzoly na pružinovém hřídeli proti zdvihnutí. Lanový bubínek, svazek pružin a středové konzoly jsou jen volně nasunuty na pružinový hřídel a mohou sklouznout. Není-li po provedené montáži vrat mezi zdí a konzolou ložiska dostatek místa pro nasazení pohonného systému, musí být montáž pohonného systému provedena zároveň s pružinovým hřídelem. Je-li po montáži vrat k dispozii dostatek místa pro nasazení pohonného systému, provede se montáž pohonného systému po dokončení montáže vrat. Zjistěte vzdálenost (X) mezi konzolou ložiska a zdí. Ruční řetězový pohon Je-li vzálenost (X) mezi zdí a konzolou ložiska menší než 90 mm, musí být ruční řětězový pohon namontován zároveň s pružinovým hřídelem. Nástrčný pohon Je-li vzdálenost (X) mezi zdí a konzolou ložiska menší než 130 mm, musí být nástrčný pohon namontován zároveň s pružinovým hřídelem. 6.4 / 1 Odkaz: Montáž ručního řetězového pohonu je popsána v kapitole Montáž nástrčného pohonu je popsána v kapitole X X P n f g Montáž pružinového hřídele Střed ložiska () na konzole zárubně a vyražení () odpovídají středu pružinového hřídele / 1 r e Vyznačte střed pružinového hřídele po elé šíře vrat / 2 p Vyznačte střed mezi zárubněmi na překladu. 21

22 by byla lana správně navinuta, musí být namontovány lanové bubínky na stanovené straně vrat. Lanové bubínky jsou barevně označeny. Montáž uvnitř vlevo: červený lanový bubínek (). Montáž uvnitř vpravo: černý lanový bubínek (D) / 3 D Zasuňte pružinový hřídel (E) do konzoly ložiska / 4 E Za účelem zajištění správné montáže musí být splněny následujíí body. - Pružinový hřídel (E) musí probíhat paralelně k vyznačené ose. - Vzdálenost (X) mezi pružinovým hřídelem (E) a zdí musí být po elé déle stejná. Vyrovnejte pružinový hřídel (E). Vyrovnejte kone pružinového hřídele (E) tak, aby líoval se středem mezi zárubněmi / 5 F X Vyrovnejte svazek pružin (F) na pružinovém hřídeli. >500 mm >125 mm E Středová konzola standardní Přišroubujte středovou konzolu (G) k překladu / 6 G 22

23 Středová konzola s pojistkou proti prasknutí pružiny Pomoí šroubů (H) nastavte vzdálenost (X) mezi zdí a pružinovým hřídelem (E) / 7 G X Středovou konzolu (G) přišroubujte k překladu. Hřídelovou spojku (I) nasuňte na pružinový hřídel (E) / 8 Svazek pružin (F) zasuňte na druhé straně do konzoly ložiska. Vyrovnejte svazek pružin (F) / 9 H E F E I P n f g r e Přišroubujte středovou konzolu (G) k překladu / 10 G Hřídelovou spojku (I) nasuňte uprostřed přes oba pružinové hřídele (E). Vsaďte zajišťovaí péro (J). Zajišťovaí pero u plného hřídele: 6,35 x 6,35 Zajišťovaí pero u dutého hřídele: 6,35 x 9, / 11 E I J p Přišroubujte hřídelovou spojku (I). Zkontrolujte, zda sedí zajišťovaí pero (J) pevně v hřídelové spoje (I). E 23

24 Širší vrata mohou mít mezi svazkem pružin a lanovým bubínkem přídavnou středovou konzolu. Vyrovnejte středovou konzolu (G). Přišroubujte středovou konzolu (G) k překladu / 12 G Proveďte montáž středové konzoly na protilehlé straně Montáž pružinového hřídele Pozor! by se zabránilo škodám na zdraví osob, musí být dutý profil () až do sešroubování s konzolami zajištěn proti pádu. Přidržovaí příložka () musí být přišroubována ke konzolám ložiska () tak, aby dutý profil () přiléhal nahoře k otvoru / 1 Přišroubujte přidržovaí příložku () na obou stranáh ke konzolám ložiska (). Dutý profil () zasuňte vpravo a vlevo do konzol ložiska () / 2 Dutý profil () vyrovnejte stejnoměrně na obou stranáh v konzoláh ložiska (). 24

25 Zajistěte dutý profil () po obou stranáh na konzoláh ložiska () / 3 V případě potřeby vyvrtejte do dutého profilu () díry pro upevnění úhelníků (D). Přišroubujte úhelníky (D) k dutému profilu (). Přišroubujte úhelníky (D) ke konzole ložiska (). Přišroubujte dutý profil () na protilehlé straně / 4 D D P n f g Odstraňte zajištění dutého profilu. Vyznačte střed mezi konzolami ložiska () na dutém profilu () / 5 r by byla lana správně navinuta, musí být lanové bubínky namontovány na stanovené straně vrat. Lanové bubínky jsou barevně označeny. e Montáž uvnitř vlevo: červený lanový bubínek (E). Montáž uvnitř vpravo: černý lanový bubínek (F) / 6 E p F 25

26 Zasuňte pružinový hřídel (G) s rozpěrným kroužkem (H) do konzoly ložiska / 7 G H Za účelem zajištění správné montáže musí být vzdálenost (X) mezi pružinovým hřídelem (E) a dutým profilem () po elé déle stejná. Vyrovnejte kone pružinového hřídele (G) tak, aby líoval se středem mezi konzolami. Vyrovnejte svazek pružin (I) na pružinovém hřídeli / 8 >500 mm >125 mm G I X Středová konzola standardní / 9 Sešroubujte středovou konzolu (J) s dutým profilem. J 26

27 Středová konzola s pojistkou proti prasknutí pružiny Pomoí šroubů (K) nastavte vzdálenost (X) mezi dutým profilem a pružinovým hřídelem (G) / 10 K X Sešroubujte středovou konzolu (J) s dutým profilem. Nasuňte hřídelovou spojku (L) na pružinový hřídel (G) / 11 Zasuňte svazek pružin na druhé straně do konzoly ložiska / 12 J G H G L P n f g Vyrovnejte svazek pružin (H). e Přišroubujte středovou konzolu (J) k překladu / 13 J r Nasuňte hřídelovou spojku (L) uprostřed přes oba pružinové hřídele (G). Vsaďte zajišťovaí pero (M). Zajišťovaí pero u plného hřídele: 6,35 x 6,35 Zajišťovaí pero u dutého hřídele: 6,35 x 9, / 14 G L M p Přišroubujte hřídelovou spojku (L). Zkontrolujte, zda sedí zajišťovaí pera (M) pevně v hřídelové spoje (L). G 27

28 U většíh vrat může být mezi svazkem pružin a lanovým bubínkem přídavná středová konzola. Vyrovnejte středovou konzolu (J) / 15 Sešroubujte středovou konzolu (J) s dutým profilem. J Proveďte montáž středové konzoly na protilehlé straně Montáž pružinového hřídele Na dutém profilu vyznačte střed mezi konzolami ložiska / 1 by byla lana správně navinuta, musí být lanové bubínky namontovány na stanovené straně vrat. Lanové bubínky jsou barevně označeny. Montáž uvnitř vlevo: černý lanový bubínek (). Montáž uvnitř vpravo: červený lanový bubínek () / 2 28

29 Zasuňte pružinový hřídel () s rozpěrným kroužkem (D) do konzoly ložiska (E) / 3 E Vyrovnejte kone pružinového hřídele () tak, aby líoval se středem mezi konzolami ložiska (E). Vyrovnejte svazek pružin (F) na pružinovém hřídeli (). Středová konzola standardní Sešroubujte středovou konzolu (G) s dutým profilem. D / 4 E >500 mm / 5 G F >125 mm P n f g r e Středová konzola s pojistkou proti prasknutí pružiny / 6 G Sešroubujte středovou konzolu (G) s dutým profilem. Nasuňte hřídelovou spojku (H) na pružinový hřídel () / 7 p H 29

30 Zasuňte svazek pružin (F) na druhé straně do konzoly ložiska / 8 Vyrovnejte svazek pružin (F). F Přišroubujte středovou konzolu (G) k překladu / 9 G Nasuňte hřídelovou spojku (H) uprostřed přes oba pružinové hřídele (). Vsaďte zajišťovaí pero (I). Zajišťovaí pero u plného hřídele: 6,35 x 6,35 Zajišťovaí pero u dutého hřídele: 6,35 x 9, / 10 H I Přišroubujte hřídelovou spojku (H). Zkontrolujte, zda sedí zajišťovaí pero (I) pevně v hřídelové spoje (H). U většíh vrat může být mezi svazkem pružin a lanovým bubínkem přídavná středová konzola. Vyrovnejte středovou konzolu (G). Přišroubujte středovou konzolu (G) k dutému profilu / 11 G Proveďte montáž středové konzoly na protilehlé straně. 30

31 6.5 Montáž sekí 6.5 / 1 E E P n f g D Existují tři různé druhy sekí: Podlahová seke se spodní dosedaí lištou (D). Seke bez těsniího profilu. Druh a vzhled sekí může být různý. Horní seke s horní konovou lištou (E). V závislosti na provedení vrat může být horní seke také zkráená. Za účelem zajištění správné montáže musí být splněny násleujíí body. - Seke musí být namontovány v uvedeném pořadí. - Na zaobleníh sekí musí byt odstraněny ohranné fólie. - Závěsy se musí po provedené montáži snadno otáčet. Odstraňte ohranné fólie ze zaoblení sekí. Spodní dosedaí lištu (D) přišroubujte k podlahové seki (). 6.5 / 2 p e r D 31

32 6.5 / 3 F G F E E E F G podlahová seke podlahová konzola boční závěs středový závěs Pozor! by bylo zajištěno stabilní upevnění podlahové konzoly, musí být podlahová konzola přišroubována všemi 10 dírami na přední straně a oběma dírami po straně. Přišroubujte podlahovou konzolu (E) zepředu ve všeh 10 díráh k podlahové seki. očními otvory v podlahové konzole (E) vyvrtejte díry do podlahové seke. 6.5 / 4 ø 4 mm Přišroubujte podlahovou konzolu (E) oběma bočními otvory k podlahové seki. E E Pozor! by byla zajištěna bezvadná funke závěsů (F) + (G), musí být přišroubovány k hornímu okraji zaoblení. 6.5 / 5 F G = 0 mm 0 mm = 32

33 Přišroubujte boční závěs (F) k podlahové seki. 6.5 / 6 Přišroubujte všehny potřebné středové závěsy (G) k podlahové seki. F G Proveďte montáž podlahové konzoly a bočního závěsu na protilehlé straně. Fuknční kontrola: oční a středové závěsy se musí snadno otáčet. Závěsy s tuhým hodem musí být seřízeny. 6.5 / 7 P n f g Pozor! by se zabránilo trvalé deformai lan, nesmí být lana (E) ohýbána. 6.5 / 8 E Odviňte lana (E). r Lana mohou být při dodání delší, než je nutné. by bylo možné lana později snadno namontovat, musí být na laneh vyznačena správná délka. Odkaz: Potřebná délka (X) lana je uvedena v baliím listě. e Vyznačte délku (X) na laneh (H). 6.5 / 9 p H X 33

34 Pozor! by se zabránilo poškození pojistky prověšeného lana, nesmí přiléhat mikrospínač (O) během další montáže vrat k vače spínače (K). Přišroubujte pojistku prověšeného lana k podlahové konzole. I šestihranná matie DIN 439-M10 J upínaí matie K vačka spínače L tlačná pružina M podložka tvaru U N šroub s okem O mikrospínač 6.5 / 10 I J K L M O N Stáhněte mikrospínač (O) v podélnýh otvoreh z vačky spínače. 6.5 / 11 4 mm Seřiďte šroub s okem (N). O N Pevný bod zajištění lana na podlahové konzole namažte tukem. 6.5 / 12 Protáhněte lano kolem pevného bodu zajištění. Zajistěte lano závlačkou (P). Namažte tukem dřík vodií kladky (Q). P Zasuňte vodií kladku (Q) do podlahové konzoly. Q Proveďte montáž pojistky prověšeného lana na protilehlé straně. 34

35 Vložte vodií kladku (Q) na jedné straně do vodií kolejnie. 6.5 / 13 Q Vložte druhou vodií kladku do vodií kolejnie na protější straně. 6.5 / 14 Pozor! by nedošlo k poškození spodní dosedaí lišty, musí být podlahová seke na podlahovýh konzoláh podložena. U širokýh vrat musí být podlahová seke podložena také uprostřed. U vrat s vestavěnými dveřmi musí být podlahová seke podložena naví v oblasti vestavěnýh dveří. Q P n f g Postavte podlahovou seki (). 6.5 / 15 Vyrovnejte podlahovou seki () tak, aby se naházela uprostřed mezi zárubněmi. Vyrovnejte podlahovou seki () do vodorovné polohy. e p r Podložte podlahovou konzolu (E) na obou stranáh. 6.5 / 16 E 35

36 Funkční kontrola: Seke se nesmí prohýbat. Prohýbání sekí lze vyrovnat dalším podložením. 6.5 / 17 Za účelem zajištění bezvadného hodu vrat musí být splněny následujíí body. - Minimální vzdálenost jednotlivýh vratovýh sekí musí činit 0,8 mm. - U sníženého kování (NSH) a sníženého kování s kopírováním sklonu střehy (NSD) musí být u vodií kladky na horním držáku kladky nasazeny umělohmotné rozpěrné prvky. Nasaďte umělohmotné rozpěrné prvky na vodi kladku (Q). 6.5 / 18 Namažte tukem dřík vodií kladky (Q). Zasuňte vodií kladku (Q) do uhyení vodií kladky (R). 3 mm Q Q R Navlékněte vodií kladku (Q) do vodií kolejnie. 6.5 / 19 Přišroubujte uhyení vodií kladky (R) k bočnímu závěsu (F). Q R F U vrat, jejihž šířka přesahuje 5500 mm, musí být na všehny boční závěsy (F) namontovány přídavné výztuhy (S). 6.5 / 20 F S Proveďte montáž uhyení vodií kladky na protilehlé straně. 36

37 Na podlahovou seki postavte další vratovou seki (). 6.5 / 21 Vyrovnejte vratovou seki () na podlahové seki. Vsuňte mezi seke rozpěrné prvky. Po sešroubování sekí je nutno rozpěrné prvky odstranit. Před každým dalším sešroubováním musí být rozpěrné prvky vsunuty mezi seke. Vestavěné dveře (alternativně) U vrat s vestavěnými dveřmi musí být vratové seke v oblasti vestavěnýh dveří navzájem vyrovnány. 6.5 / / 23 > 0,8 mm < 25 mm P n f g Vyrovnejte vratové seke. Přišroubujte středové závěsy v oblasti vestavěnýh dveří. Sešroubujte všehny závěsy podlahové seke s další vratovou sekí. 6.5 / 24 > 0,8 mm e > 0,8 mm r Přišroubujte boční závěs (F) k vratové seki (). 6.5 / 25 p Namažte tukem dřík vodií kladky (Q). Zasuňte vodií kladku (Q) do uhyení vodií kladky (R). Přišroubujte uhyení vodií kladky (R) k bočnímu závěsu (F). Q R F 37

38 Přišroubujte všehny potřebné středové závěsy (G) k vratové seki. 6.5 / 26 G Namontujte všehny další vratové seke, boční závěsy, vodií kladky a středové závěsy Montáž horního držáku kladky Vrata se zkráenou horní sekí nepotřebují žádný dorazový úhelník () / 1 Přišroubujte horní držák kladky () k horní seki. Namažte tukem dřík vodií kladky. Zasuňte vodií kladku () do uhyení vodií kladky (D). Navlékněte vodií kladku () do vodií kolejnie. Přišroubujte uhyení vodií kladky (D) k hornímu držáku kladky (). Přišroubujte dorazový úhelník () k horní seki / mm D Proveďte montáž horního držáku kladky a dorazového úhelníku na protilehlé straně. 38

39 6.5.2 Montáž horního držáku kladky Vrata se zkráenou horní sekí nepotřebují žádný dorazový úhelník () / 1 Přišroubujte horní držák kladky () k horní seki. Namažte tukem dřík vodií kladky. Zasuňte vodií kladku () do uhyení vodií kladky (D). Navlékněte vodií kladku () do vodií kolejnie. Přišroubujte uhyení vodií kladky (D) k hornímu držáku kladky (). Přišroubujte dorazový úhelník () k horní seki / 2 D P n f g Proveďte montáž horního držáku kladky a dorazového úhelníku na protilehlé straně Montáž horního držáku kladky Na vodií kladku () nasaďte umělohmotné rozpěrné prvky / 1 r Namažte tukem dřík vodií kladky (). Zasuňte vodií kladku () do uhyení vodií kladky (). Sešroubujte uhyení vodií kladky s horním držákem kladky (). 3 mm e p 39

40 Navlékněte vodií kladku () do vodií kolejnie. Přišroubujte horní držák kladky () na horní seki / 2 Přišroubujte dorazový úhelník (D) k hornímu držáku kladky (). D Proveďte montáž horního držáku kladky a dorazového úhelníku na protilehlé straně. 6.6 Založení lan Pozor! by nedošlo k poškození lan a aby byl zajištěn bezvadný hod vrat, musí být lana založena správně. Lanové bubínky mohou v důsledku své velikosti zakrývat body připevnění pro pohonný systém. Po založení lan je poloha lanového bubínku zajištěná, takže jím již nelze v bodeh připevnění hýbat. Nelze-li pohonný systém po připevnění lanového bubínku již namontovat, musí být montáž provedena před založením lan. Odkaz: Montáž ručního řetězového pohonu je popsána v kapitole Montáž nástrčného pohonu je popsána v kapitole Ruční řetězový pohon (alternativně) 6.6 / 1 Prověřte, zda je možné provést montáž ručního řetězového pohonu po založení lan. Nástrčný pohon (alternativně) 6.6 / 2 Prověřte, zda je možné provést montáž nástrčného pohonu po založení lan. 40

41 Před založením lan musí být správně seřízeny všehny vratové seke (). Seřiďte vratové seke () tak, aby - se všehny vodií kladky () naházely v zaoblení vodií kolejnie (), - se všehny vodií kladky () daly snadno otáčet, - všehny vratové seke () přiléhaly k těsniímu profilu (D) Založení lan / / 3 D P n f g r Protažení lana za vodií kladkou e Natáhněte lano až k lanovému bubínku (). Proveďte založení lana na protilehlé straně. p 41

42 6.6.2 Založení lan / 1 Protažení lana za vodií kladkou Protažení lana před vodií kladkou Natáhněte lano až k lanovému bubínku (). Proveďte založení lana na protilehlé straně. 42

43 6.6.3 Založení lan / 1 D P n f g Protažení lana za vodií kladkou Protažení lana před vodií kladkou Protažení lana přes vratnou kladku Natáhněte lano až k lanovému bubínku (D). Na vratnou kladku () nasuňte pojistku lana (E) / 2 r Přišroubujte pojistku lana (E). E e p Proveďte založení lana na protilehlé straně. 43

44 6.7 Navinutí lan U sníženého kování a u sníženého kování s kopírováním sklonu střehy jsou lanové bubínky umístěny na pružinovém hřídeli. Položte lano zezadu přes lanový bubínek (). 6.7 / 1 Protáhněte lano lanovým bubínkem (). Za účelem zajištění bezvadného hodu vrat musí být lana pevně natažená. 6.7 / 2 Vytáhněte lano tak daleko z lanového bubínku (), aby se značka naházela v jedné rovině s vnitřní stranou bubínku. 6.7 / 3 Zajistěte lano stahovaím šroubem (). Naviňte lano otáčením lanového bubínku. 6.7 / 4 Vsaďte zajišťovaí pero (). Zajišťovaí pero u plného hřídele: 6,35 x 6,35 Zajišťovaí pero u dutého hřídele: 6,35 x 9,5 44

45 by nedošlo k blokování vrat, musí být přečnívajíí kone lana zajištěny nebo zkráeny. Nasuňte lanový bubínek až na doraz na konzolu zárubně (D). 6.7 / 5 Utáhněte pevně šrouby lanového bubínku. Zajistěte nebo zkraťte kone lana. Proveďte navinutí lana na protilehlé straně. 6.8 Napnutí pružin Pozor! by se zabránilo škodám na zdraví osob, je nutno dodržet následujíí body. - Vrata musí být zajištěna proti náhlému vysunutí. - Napínaí tyče () musí být přizpůsobeny napínaímu kuželu a síle pružiny. - Napínaí tyče () musí být správně zasunuty do napínaího kuželu, protože by se jinak mohly vymrštit. - V napínaím kuželu musí být vždy zasunuta a zajištěna jedna napínaí tyč. Jinak může napětí pružiny prude klesnout. D P n f g Pozor! by se zabránilo poškození vrat, nesmí napínaí tyč () tlačit na seki. Za účelem zajištění trvalé funke pružiny nesmí být vzdálenost závitů pružiny příliš těsná. Jedna otáčka odpovídá jednomu úplnému otočení o 360. Jeden zdvih nepředstavuje jedno úplné otočení. r Zajistěte vrata tak, aby se nemohla pohnout ve směru OTEVŘENO. 6.8 / 1 e p 45

46 Správné napnutí pružin závisí na velikosti a hmotnosti vrat. Na typovém štítku je uveden počet otáček potřebný pro napnutí pružiny. Typový štítek je umístěn vpravo na vnitřní straně druhé vratové seke. 6.8 / 2 Otáčejte pružinou tak dlouho o 360, jak je to uvedeno na typovém štítku. Vsaďte zajišťovaí pero (). Zajišťovaí pero u plného hřídele: 6,35 x 6,35 Zajišťovaí pero u dutého hřídele: 6,35 x 9,5 6.8 / 3 Roztáhněte mírně pružinu. Utáhněte šrouby. Sejměte napínaí tyče. Funkční kontrola: Správný počet otáček lze odečíst podle natažené linky na pružině. Příklad znázorňuje vrata, kde byla pružina otočena šestkrát. 6.8 / Proveďte napnutí pružin na protilehlé straně. Napětí pružin v průběhu prvníh ovládání vrat klesne (v závislosti na hmotnosti vrat a druhu kování). Pružiny musí být zkontrolovány přibližně za 8-12 týdnů po uvedení vrat do provozu a eventuálně dodatečně napnuty. 46

47 6.9 Vyzkoušení hodu vrat Odstraňte podložení a zajištění vrat. 6.9 / 1 Funkční kontrola: Vratové křídlo se musí naházet v zavřeném stavu ve vodorovné poloze. 6.9 / 2 P n f g Nejsou-li vrata vodorovná, lze provést vyrovnání pomoí šroubu s okem () na podlahové konzole. Šroub s okem se nastavuje prostřednitvím příslušné matie (). Vyrovnejte vrata do vodorovné polohy seřízením šroubu s okem (). 6.9 / 3 < 20 mm < 20 mm Šroub s okem zajistěte matií (). r Pozor! by se zabránilo škodám na zdraví osob, je nutno zkontrolovat před vyzkoušením hodu vrat následujíí body. - yly provedeny všehny montážní kroky podle návodu? - Jsou vodií kolejnie přišroubovány ve všeh bodeh ke stropu? - Jsou pružiny napnuty na obou stranáh podle návodu? - Jsou vratové seke přišroubovány ve všeh stanovenýh místeh? - Mají vratové seke předepsanou vzdálenost 0,8 mm? Pozor! by se zabránilo poškození vrat, smějí být vrata vysunována jen pomalu. Vrata ještě nemají konové dorazy (pružinové nárazníky). e p 47

48 6.9 / 4 Otevřete a zavřete vrata ručně. Úspěšné vyzkoušení hodu vrat musí splňovat následujíí podmínky: 1. Vraty lze snadno pohybovat. Nelze-li vraty snadno pohybovat, zkontrolujte následujíí body: Jsou zárubně správně vyrovnány? Nezkroutila se lana na lanovýh bubíníh? Jsou boční vodií kolejnie vyrovnány do vodorovné polohy? Naházejí se vrata uprostřed otvoru pro vrata? Nahází se na vodií klade příliš mnoho nebo příliš málo umělohmotnýh rozpěrnýh prvků? Nemají vodií kladky příliš tuhý hod? 2. Vrata jedou do konovýh poloh Otevřeno a Zavřeno. Nejedou-li vrata do konovýh poloh Otevřeno a Zavřeno, zkontrolujte následujíí body: Neblokuje dráhu vrat nějaká překážka? Zkontrolujte především vodií kolejnie. Jsou lana správně vedena na obou stranáh na lanovýh bubíníh? Jsou správně napnuty pružiny? Napětí pružin je eventuálně příliš nízké nebo příliš vysoké. 3. Vrata se samodržně zastaví mezi konovými polohami. Nezastaví-li se vrata samodržně, zkontrolujte následujíí body: Pokud se vrata dále otvírají, je nutno snížit napětí pružin. Pokud se vrata dále zavírají, je nutno zvýšit napětí pružin. yly-li pružiny víe napnuty, aby se předešlo poklesu napětí během prvníh 8-12 týdnů, nemohou vrata zůstat samodržně stát. 48

49 6.10 Montáž konového dorazu Pozor! by se zabránilo poškození vrat, smějí být vrata vysunována jen pomalu Montáž konového dorazu Přišroubujte pružinový nárazník () k úhelníku () / 1 Do profilu tvaru boční vodií kolejnie zašroubujte ve správné poloze dvě vodií vložky (). Úhelník () přišroubujte ručně k boční vodií kolejnii / 2 P n f g S ručním řetězovým pohonem / nástrčným pohonem / 3 1/ 3 Vysuňte vrata do konové polohy OTEVŘENO. 2/ 3 r Nastavte pružinový nárazník (). Úhelník () přišroubujte pevně k boční vodií kolejnii. e p 49

50 ez ručního řetězového pohonu / nástrčného pohonu Vysuňte vrata do konové polohy OTEVŘENO / 4 1/ 1 Nastavte pružinový nárazník (). Úhelník () přišroubujte pevně k boční vodií kolejnii. Proveďte montáž konového dorazu na protilehlé straně Montáž konového dorazu Vrata bez ručního řetězového pohonu a nástrčného pohonu nepotřebují žádný konový doraz. Přišroubujte pružinový nárazník () k úhelníku () / 1 Do profilu tvaru boční vodií kolejnie zašroubujte ve správné poloze dvě vodií vložky () / 2 Úhelník () přišroubujte ručně k boční vodií kolejnii. 50

51 Vysuňte vrata do konové polohy OTEVŘENO. Nastavte pružinový nárazník () / 3 2/ 3 1/ 3 Úhelník () přišroubujte pevně k boční vodií kolejnii. Proveďte montáž konového dorazu na protilehlé straně Montáž konového dorazu Přišroubujte pružinový nárazník () k úhelníku () / 1 P n f g Úhelník () přišroubujte k hornímu koni vodií kolejnie () / 2 r Vysuňte vrata do konové polohy OTEVŘENO / 3 e Vyrovnejte pružinový nárazník () podle dorazového úhelníku (D). D p Proveďte montáž pružinového nárazníku na protilehlé straně. 51

52 6.11 Závěrečné práe Ze sekí stáhněte ohranné fólie () / 1 Zkraťte těsnění překladu () tak, - aby těsnění překladu nedřelo o překlad, - aby vrata těsna dovírala / 2 52

53 6.12 Montáž ručního řetězového pohonu (alternativně) Zajišťovaí pero v ručním řetězovém pohonu je předmontováno pro montáž s plným hřídelem. V případě montáže s dutým hřídelem je nutno zajišťovaí pero vyměnit. Zajišťovaí pero u plného hřídele: 6,35 x 6,35 Zajišťovaí pero u dutého hřídele: 6,35 x 9,5 Stáhněte vrata do polohy ZVŘENO. Ruční řetězový pohon () nasaďte na pružinový hřídel. Ruční řetězový pohon () přišroubujte ke konzole ložiska () / 1 Uhyení ručního řetězu () přišroubujte k zárubni / 2 p P n f g e r za 1000 mm mm 53

54 6.13 Montáž nástrčného pohonu (alternativně) Vysuňte vrata do polohy OTEVŘENO / 1 Konzolu pro odlehčení tahu () přišroubujte k zárubni. Díry pro přišroubování jsou připraveny v zárubni v poloviční výše otvírání. 1/2 1/2 Stáhněte vrata do polohy ZVŘENO / 2 Nástrčný pohon (D) přišroubujte k podpěře pro zahyení točivého momentu (). D Do hřídele vsaďte zajišťovaí pero (). Zajišťovaí pero u plného hřídele: 6,35 x 6,35 Zajišťovaí pero u dutého hřídele: 6,35 x 9,5 Nasaďte nástrčný pohon (D) na hřídel. Přišroubujte nástrčný pohon (D) s podpěrou pro zahyení točivého momentu () ke konzole zárubně. Odkaz: Při montáži, připojení a programování ovládání a bezpečnostníh zařízení se řiďte přiloženými návody. Přišroubujte ovládání (E) na zeď / 3 Instalujte prázdnou trubku mezi ovládáním a nástrčným pohonem. Prázdnou trubkou mezi ovládáním a nástrčným pohonem protáhněte připojovaí kabel. Ovládání (E) připojte k nástrčnému pohonu. K ovládání (E) připojte spirálový kabel (F). Spirálový kabel (F) připojte ke krabiové odbočnii (G). E F G Přišroubujte a připojte všehny další eventuální konstrukční součásti (např. světelné signalizační zařízení, pojistky proti prasknutí pružiny). 54

55 Posuňte spínače prověšeného lana (H) k spínaí vače. Vytáhněte závlačku (I) z pojistky proti prasknutí pružiny / 4 Konová poloha ZVŘENO musí být nastavena tak, aby spodní dosedaí lišta lehe doléhala. Nastavte konové polohy OTEVŘENO a ZVŘENO. H I P n f g p e r 55

56 7. Ovládání 7.1 Ovládání pomoí ručního řetězového pohonu Pozor! by se zabránilo poškození ručního řetězového pohonu a vrat, nesmí se za ruční řetěz tahat škubavě. Otvírání a zavírání pomoí ručního řetězu musí probíhat pozvolna a stejnoměrně. Ruční řetěz - ZVŘENO Ruční řetěz - OTEVŘENO Držák Vyjměte ruční řetěz z držáku (). Táhněte za ruční řetěz () za účelem otevření vrat. Táhněte za ruční řetěz () za účelem zavření vrat. 7.1 / 1 Napětím pružiny jsou vrata v konové poloze OTEVŘENO tažena trohu zpět ve směru ZVŘENO. by bylo dosaženo úplné průjezdné výšky vrat, musí být ruční řetěz v konové poloze OTEVŘENO za účelem zajištění polohy zasunut do držáku (). 7.2 Ovládání s nástrčným pohonem OTEVŘENO STOP ZVŘENO 7.2 / 1 Stiskněte tlačítko () za účelem otevření vrat. Stiskněte tlačítko () za účelem zastavení vrat v požadované poloze. Stiskněte tlačítko () za účelem zavření vrat. Při otevření a zavření se vrata zastaví v konovýh poloháh. 56

57 8. Údržba Pozor! by se zabránilo škodám na zdraví osob nebo poškození vrat, musí být dodrženy následujíí body. - Údržba vrat a pohonného systému musí být prováděna minimálně každýh 12 měsíů. Při častém používání vrat musí být údržba prováděna v kratšíh intervaleh. - Všehny vadné díly musí být vyměněny za originální díly. - Údržbářské práe musí provádět odborný personál. - Při údržbářskýh praíh je nutno dodržovat tento návod. - Zejména je nutno dbát výstražnýh a bezpečnostníh pokynů. - Údržba vrat musí být písemně dokumentována. ody údržby Zkontrolujte, zda nejsou lana prasklá, roztřepená nebo zlomená. Zkontrolujte všehny vodií kladky (). Namažte dřík vodiíh kladek () olejem. 8 / 1 8 / 2 P n f g r e p Zkontrolujte, zda nejsou poškozené pružiny (). 8 / 3 57

58 58 8. Údržba Zkontrolujte přišroubování ke stropu. Zkontrolujte polohu vodiíh vložek () v kolejnii tvaru. Zkontrolujte sešroubování (D) trojúhelníkovýh konzol. Zkontrolujte usazení a utažení všeh šroubovýh spojů na vrateh. Zkontrolujte všehny díly, zda nemají praskliny nebo jiná poškození. Vyzkoušení hodu vrat 8 / 5 Odkaz: Při odblokování se řiďte návodem k obsluze pohonného systému. Odkaz: Při kontrole pohonného systému a bezpečnostníh zařízení vrat je nutno dodržovat návod k obsluze pohonného systému. 8 / 4 Zkontrolujte pohonný systém a všehna bezpečnostní zařízení instalovaná na vrateh. D

59 8. Údržba Odblokujte pohonný systém. Otevřete a zavřeta vrata ručně. Úspěšný zkušební běh musí splňovat následujíí podmínky: 1. Vraty lze snado pohybovat. Nelze-li vraty snadno pohybovat, zkontrolujte následujíí body: Jsou zárubně správně vyrovnány? Nezkroutila se lana? Jsou boční vodií kolejnie vyrovnány do vodorovné polohy? Naházejí se vrata uprostřed otvoru pro vrata? 2. Vrata jedou do konovýh poloh OTEVŘENO a ZVŘENO. Nejedou-li vrata do konovýh poloh OTEVŘENO a ZVŘENO, zkontrolujte následujíí body: Neblokuje dráhu vrat nějaká překážka? Zkontrolujte především vodií kolejnie. Jsou lana správně vedena na obou stranáh na lanovýh bubíníh? Jsou správně napnuty pružiny? Napětí pružin je eventuálně příliš nízké nebo příliš vysoké. 3. Vrata se samodržně zastaví mezi konovými polohami. Nezastaví-li se vrata samodržně, zkontrolujte následujíí body: Pokud se vrata dále otvírají, je nutno snížit napětí pružin. Pokud se vrata dále zavírají, je nutno zvýšit napětí pružin. Dodatečné napnutí pružin Pozor! by se zabránilo škodám na zdraví osob, musí být napínaí tyč před odstraněním zajišťovaího pera správně zasunuta a zajištěna v napínaím kuželu. Napětí pružiny je po odstranění zajišťovaího pera a povolení šroubů přenášeno na napínaí tyč. P n f g Odkaz: Při napínání pružin postupujte podle pokynů v kapitole 6.8. r Zasuňte napínaí tyč do napínaího kuželu. 8 / 6 Držte pevně napínaí tyč. Povolte šroub. e Odstraňte zajišťovaí pero. Zvyšte napětí. Vsaďte zajišťovaí pero. p Utáhněte šroub. Proveďte dopnutí pružiny na protilehlé straně. 59
