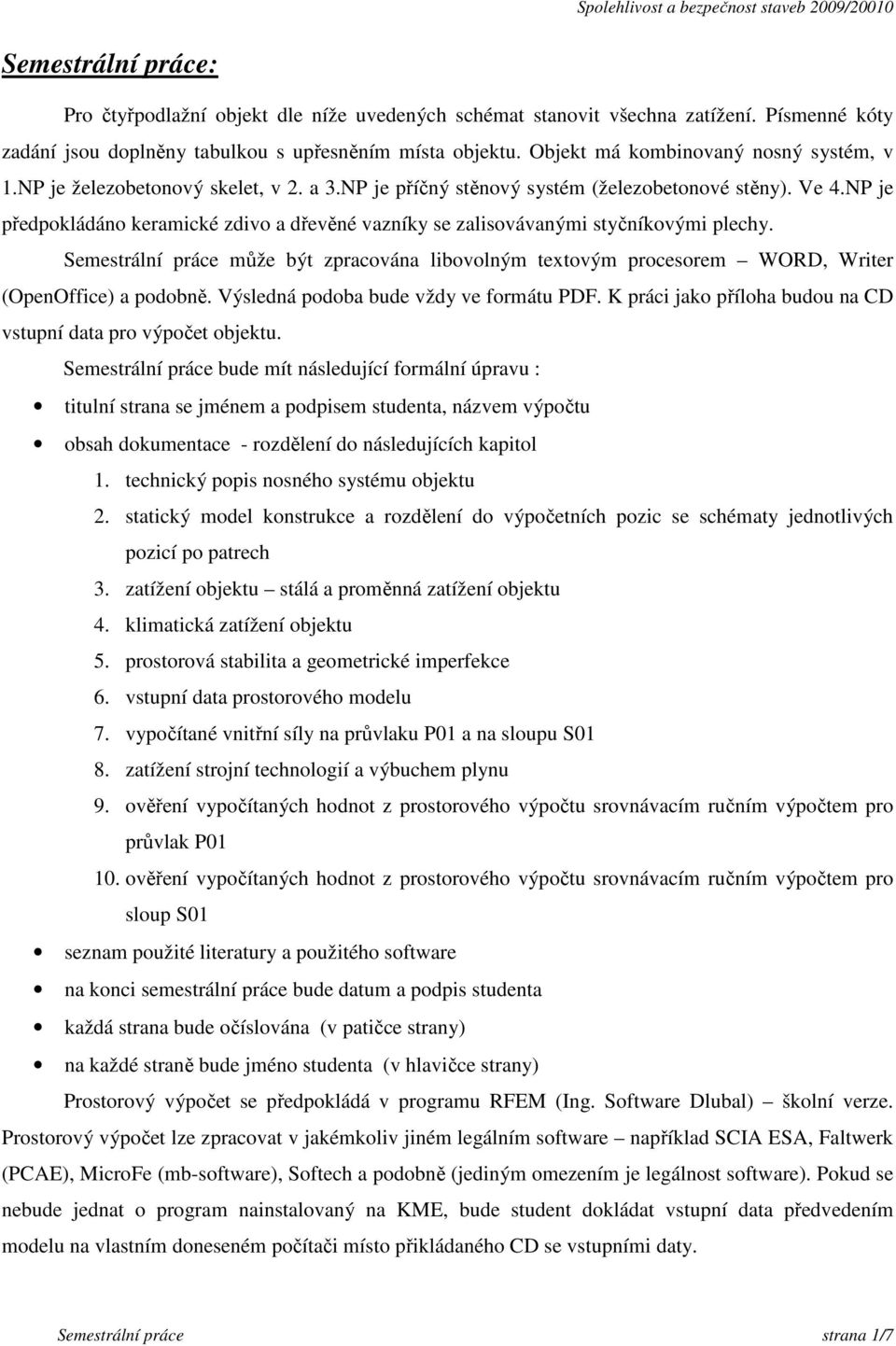

1 Semestrální práce: Pro čtyřpodlžní objekt dle níže uvedených schémt stnovit všechn ztížení. Písmenné kóty zdání jsou doplněny tbulkou s upřesněním míst objektu. Objekt má kombinovný nosný systém, v 1.NP je železobetonový skelet, v 2. 3.NP je příčný stěnový systém (železobetonové stěny). Ve 4.NP je předpokládáno kermické zdivo dřevěné vzníky se zlisovávnými styčníkovými plechy. Semestrální práce může být zprcován libovolným textovým procesorem WORD, Writer (OpenOffice) podobně. Výsledná podob bude vždy ve formátu PDF. K práci jko příloh budou n CD vstupní dt pro výpočet objektu. Semestrální práce bude mít následující formální úprvu : titulní strn se jménem podpisem student, názvem výpočtu obsh dokumentce - rozdělení do následujících kpitol 1. technický popis nosného systému objektu 2. sttický model konstrukce rozdělení do výpočetních pozic se schémty jednotlivých pozicí po ptrech 3. ztížení objektu stálá proměnná ztížení objektu 4. klimtická ztížení objektu 5. prostorová stbilit geometrické imperfekce 6. vstupní dt prostorového modelu 7. vypočítné vnitřní síly n průvlku P01 n sloupu S01 8. ztížení strojní technologií výbuchem plynu 9. ověření vypočítných hodnot z prostorového výpočtu srovnávcím ručním výpočtem pro průvlk P ověření vypočítných hodnot z prostorového výpočtu srovnávcím ručním výpočtem pro sloup S01 seznm použité litertury použitého softwre n konci semestrální práce bude dtum podpis student kždá strn bude očíslován (v ptičce strny) n kždé strně bude jméno student (v hlvičce strny) Prostorový výpočet se předpokládá v progrmu RFEM (Ing. Softwre Dlubl) školní verze. Prostorový výpočet lze zprcovt v jkémkoliv jiném legálním softwre npříkld SCI ES, Fltwerk (PCE), MicroFe (mb-softwre), Softech podobně (jediným omezením je legálnost softwre). Pokud se nebude jednt o progrm ninstlovný n KME, bude student dokládt vstupní dt předvedením modelu n vlstním doneseném počítči místo přikládného CD se vstupními dty. Semestrální práce strn 1/7

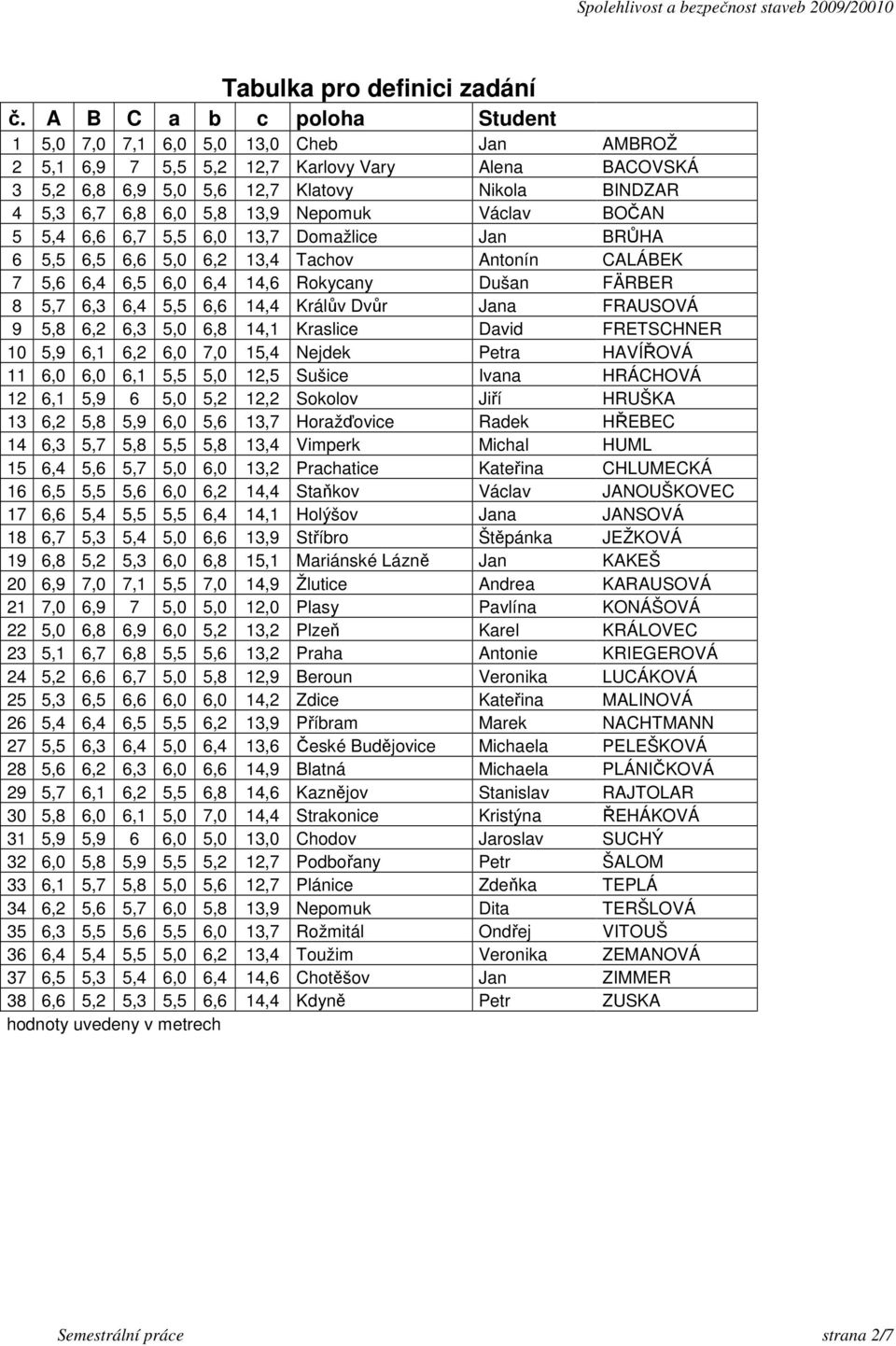

2 Tbulk pro definici zdání č. B C b c poloh Student 1 5,0 7,0 7,1 6,0 5,0 13,0 Cheb Jn MBROŽ 2 5,1 6,9 7 5,5 5,2 12,7 Krlovy Vry len BCOVSKÁ 3 5,2 6,8 6,9 5,0 5,6 12,7 Kltovy Nikol BINDZR 4 5,3 6,7 6,8 6,0 5,8 13,9 Nepomuk Václv BOČN 5 5,4 6,6 6,7 5,5 6,0 13,7 Domžlice Jn BRŮH 6 5,5 6,5 6,6 5,0 6,2 13,4 Tchov ntonín CLÁBEK 7 5,6 6,4 6,5 6,0 6,4 14,6 Rokycny Dušn FÄRBER 8 5,7 6,3 6,4 5,5 6,6 14,4 Králův Dvůr Jn FRUSOVÁ 9 5,8 6,2 6,3 5,0 6,8 14,1 Krslice Dvid FRETSCHNER 10 5,9 6,1 6,2 6,0 7,0 15,4 Nejdek Petr HVÍŘOVÁ 11 6,0 6,0 6,1 5,5 5,0 12,5 Sušice Ivn HRÁCHOVÁ 12 6,1 5,9 6 5,0 5,2 12,2 Sokolov Jiří HRUŠK 13 6,2 5,8 5,9 6,0 5,6 13,7 Horžďovice Rdek HŘEBEC 14 6,3 5,7 5,8 5,5 5,8 13,4 Vimperk Michl HUML 15 6,4 5,6 5,7 5,0 6,0 13,2 Prchtice Kteřin CHLUMECKÁ 16 6,5 5,5 5,6 6,0 6,2 14,4 Stňkov Václv JNOUŠKOVEC 17 6,6 5,4 5,5 5,5 6,4 14,1 Holýšov Jn JNSOVÁ 18 6,7 5,3 5,4 5,0 6,6 13,9 Stříbro Štěpánk JEŽKOVÁ 19 6,8 5,2 5,3 6,0 6,8 15,1 Mriánské Lázně Jn KKEŠ 20 6,9 7,0 7,1 5,5 7,0 14,9 Žlutice ndre KRUSOVÁ 21 7,0 6,9 7 5,0 5,0 12,0 Plsy Pvlín KONÁŠOVÁ 22 5,0 6,8 6,9 6,0 5,2 13,2 Plzeň Krel KRÁLOVEC 23 5,1 6,7 6,8 5,5 5,6 13,2 Prh ntonie KRIEGEROVÁ 24 5,2 6,6 6,7 5,0 5,8 12,9 Beroun Veronik LUCÁKOVÁ 25 5,3 6,5 6,6 6,0 6,0 14,2 Zdice Kteřin MLINOVÁ 26 5,4 6,4 6,5 5,5 6,2 13,9 Příbrm Mrek NCHTMNN 27 5,5 6,3 6,4 5,0 6,4 13,6 České Budějovice Michel PELEŠKOVÁ 28 5,6 6,2 6,3 6,0 6,6 14,9 Bltná Michel PLÁNIČKOVÁ 29 5,7 6,1 6,2 5,5 6,8 14,6 Kznějov Stnislv RJTOLR 30 5,8 6,0 6,1 5,0 7,0 14,4 Strkonice Kristýn ŘEHÁKOVÁ 31 5,9 5,9 6 6,0 5,0 13,0 Chodov Jroslv SUCHÝ 32 6,0 5,8 5,9 5,5 5,2 12,7 Podbořny Petr ŠLOM 33 6,1 5,7 5,8 5,0 5,6 12,7 Plánice Zdeňk TEPLÁ 34 6,2 5,6 5,7 6,0 5,8 13,9 Nepomuk Dit TERŠLOVÁ 35 6,3 5,5 5,6 5,5 6,0 13,7 Rožmitál Ondřej VITOUŠ 36 6,4 5,4 5,5 5,0 6,2 13,4 Toužim Veronik ZEMNOVÁ 37 6,5 5,3 5,4 6,0 6,4 14,6 Chotěšov Jn ZIMMER 38 6,6 5,2 5,3 5,5 6,6 14,4 Kdyně Petr ZUSK hodnoty uvedeny v metrech Semestrální práce strn 2/7

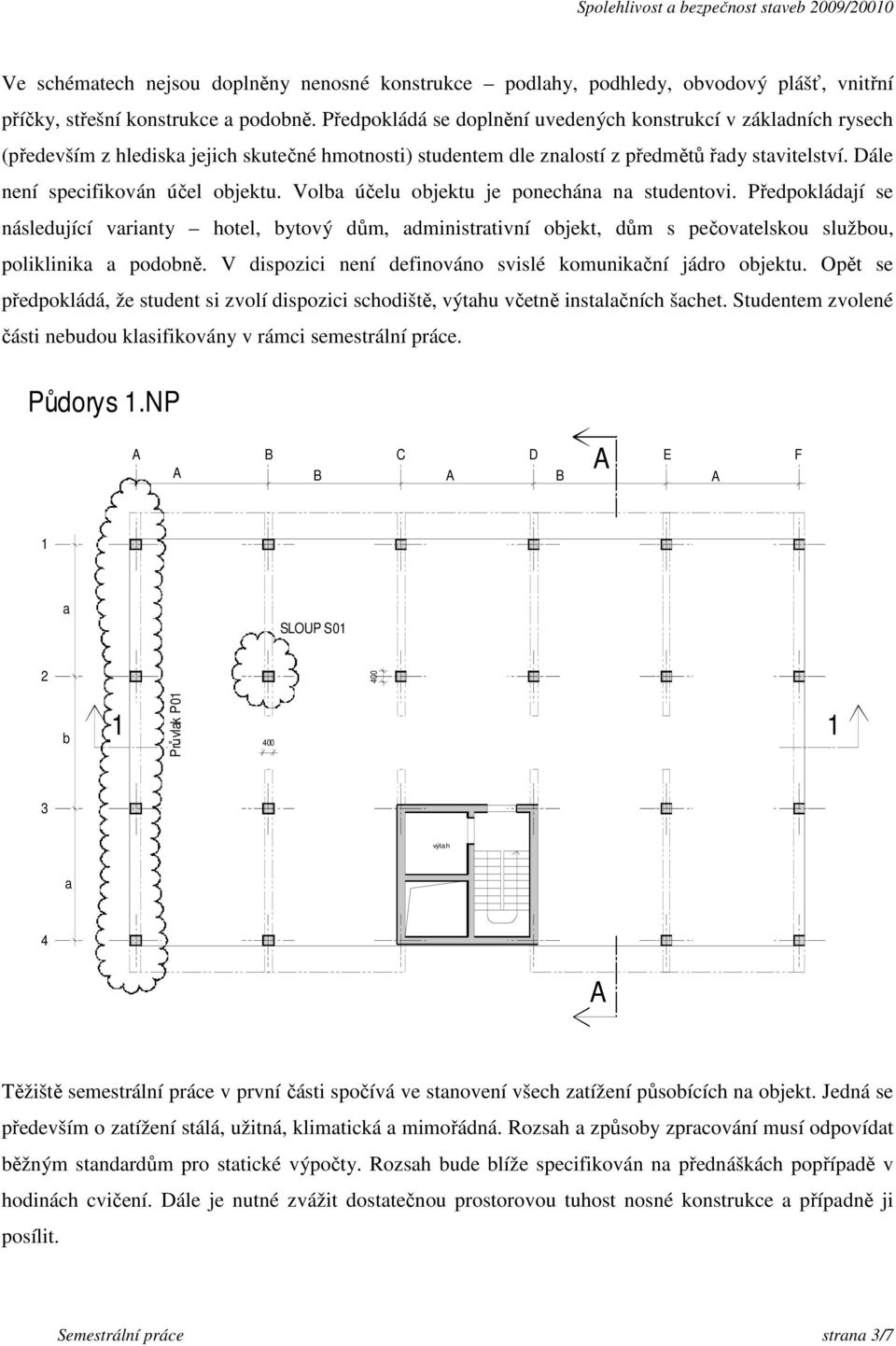

3 Ve schémtech nejsou doplněny nenosné konstrukce podlhy, podhledy, obvodový plášť, vnitřní příčky, střešní konstrukce podobně. Předpokládá se doplnění uvedených konstrukcí v zákldních rysech (především z hledisk jejich skutečné hmotnosti) studentem dle znlostí z předmětů řdy stvitelství. Dále není specifikován účel objektu. Volb účelu objektu je ponechán n studentovi. Předpokládjí se následující vrinty hotel, bytový dům, dministrtivní objekt, dům s pečovtelskou službou, poliklinik podobně. V dispozici není definováno svislé komunikční jádro objektu. Opět se předpokládá, že student si zvolí dispozici schodiště, výthu včetně instlčních šchet. Studentem zvolené části nebudou klsifikovány v rámci semestrální práce. Půdorys 1.NP B C D E F B B 1 SLOUP S01 2 b Průvlk P výth 4 Těžiště semestrální práce v první části spočívá ve stnovení všech ztížení působících n objekt. Jedná se především o ztížení stálá, užitná, klimtická mimořádná. Rozsh způsoby zprcování musí odpovídt běžným stndrdům pro sttické výpočty. Rozsh bude blíže specifikován n přednáškách popřípdě v hodinách cvičení. Dále je nutné zvážit dosttečnou prostorovou tuhost nosné konstrukce přípdně ji posílit. Semestrální práce strn 3/7

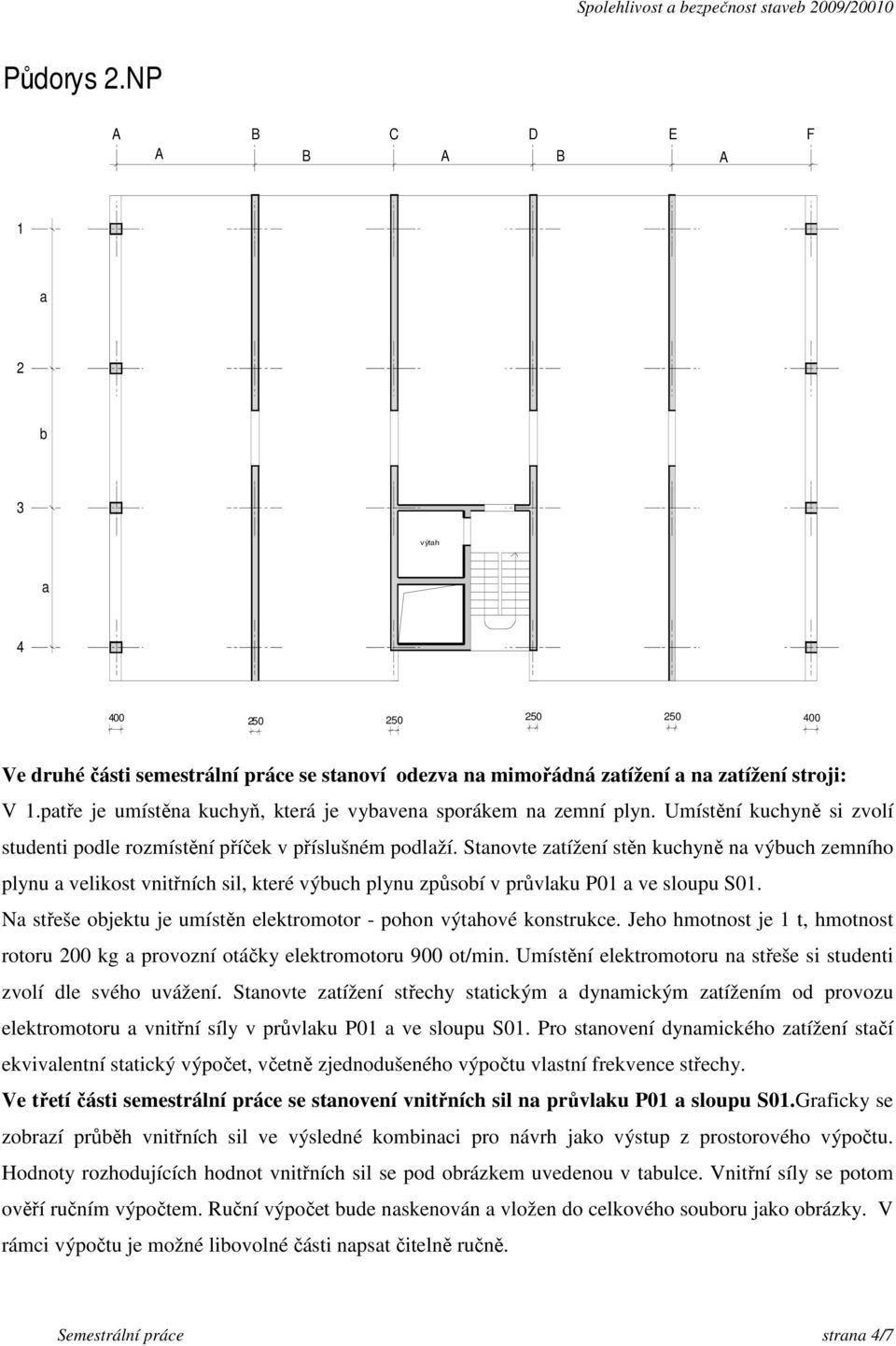

4 Půdorys 2.NP B C D E F B B 1 2 b 3 výth Ve druhé části semestrální práce se stnoví odezv n mimořádná ztížení n ztížení stroji: V 1.ptře je umístěn kuchyň, která je vybven sporákem n zemní plyn. Umístění kuchyně si zvolí studenti podle rozmístění příček v příslušném podlží. Stnovte ztížení stěn kuchyně n výbuch zemního plynu velikost vnitřních sil, které výbuch plynu způsobí v průvlku P01 ve sloupu S01. N střeše objektu je umístěn elektromotor - pohon výthové konstrukce. Jeho hmotnost je 1 t, hmotnost rotoru 200 kg provozní otáčky elektromotoru 900 ot/min. Umístění elektromotoru n střeše si studenti zvolí dle svého uvážení. Stnovte ztížení střechy sttickým dynmickým ztížením od provozu elektromotoru vnitřní síly v průvlku P01 ve sloupu S01. Pro stnovení dynmického ztížení stčí ekvivlentní sttický výpočet, včetně zjednodušeného výpočtu vlstní frekvence střechy. Ve třetí části semestrální práce se stnovení vnitřních sil n průvlku P01 sloupu S01.Grficky se zobrzí průběh vnitřních sil ve výsledné kombinci pro návrh jko výstup z prostorového výpočtu. Hodnoty rozhodujících hodnot vnitřních sil se pod obrázkem uvedenou v tbulce. Vnitřní síly se potom ověří ručním výpočtem. Ruční výpočet bude nskenován vložen do celkového souboru jko obrázky. V rámci výpočtu je možné libovolné části npst čitelně ručně. Semestrální práce strn 4/7

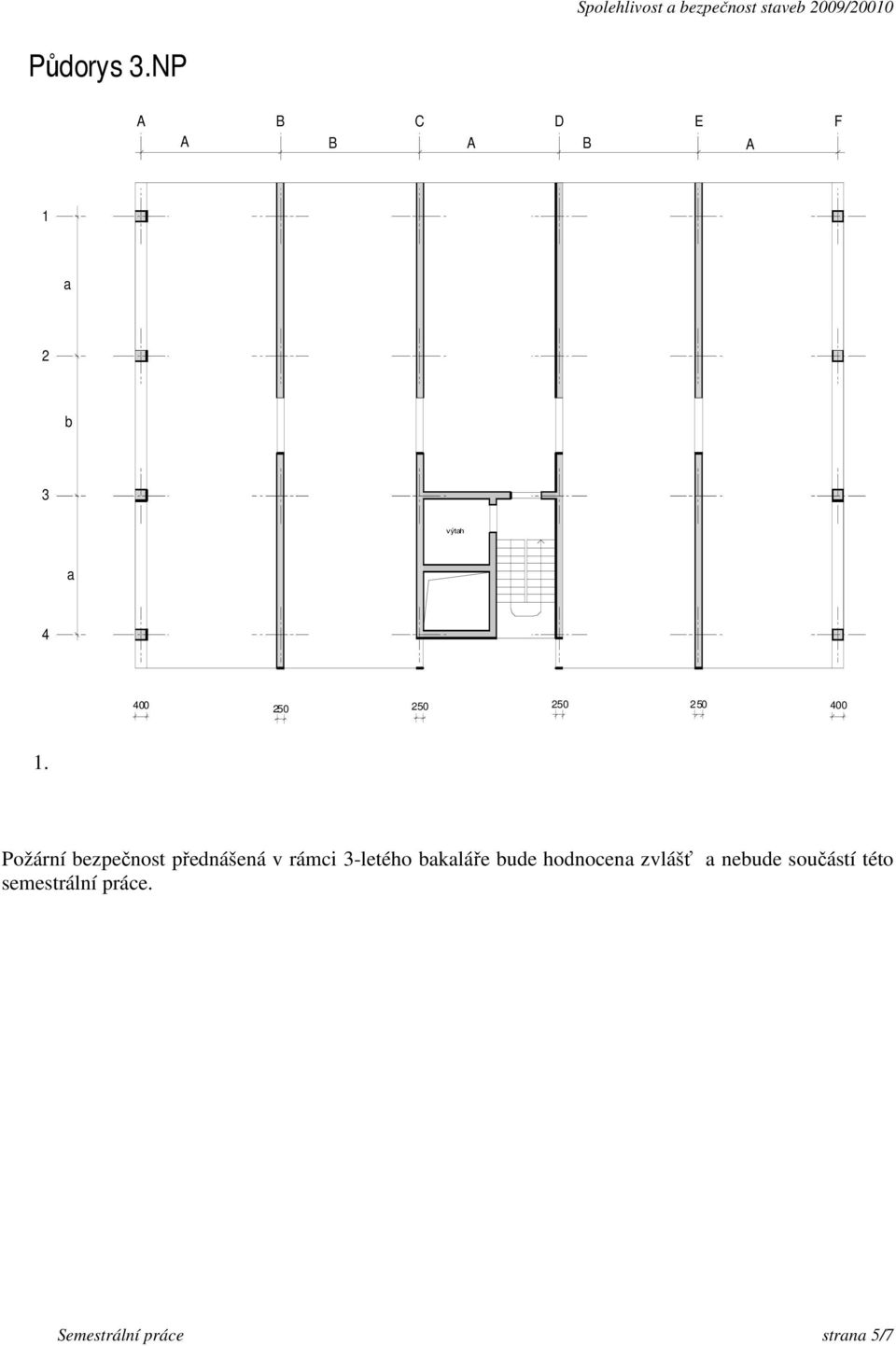

5 Půdorys 3.NP B C D E F B B 1 2 b 3 výth Požární bezpečnost přednášená v rámci 3-letého bkláře bude hodnocen zvlášť nebude součástí této semestrální práce. Semestrální práce strn 5/7

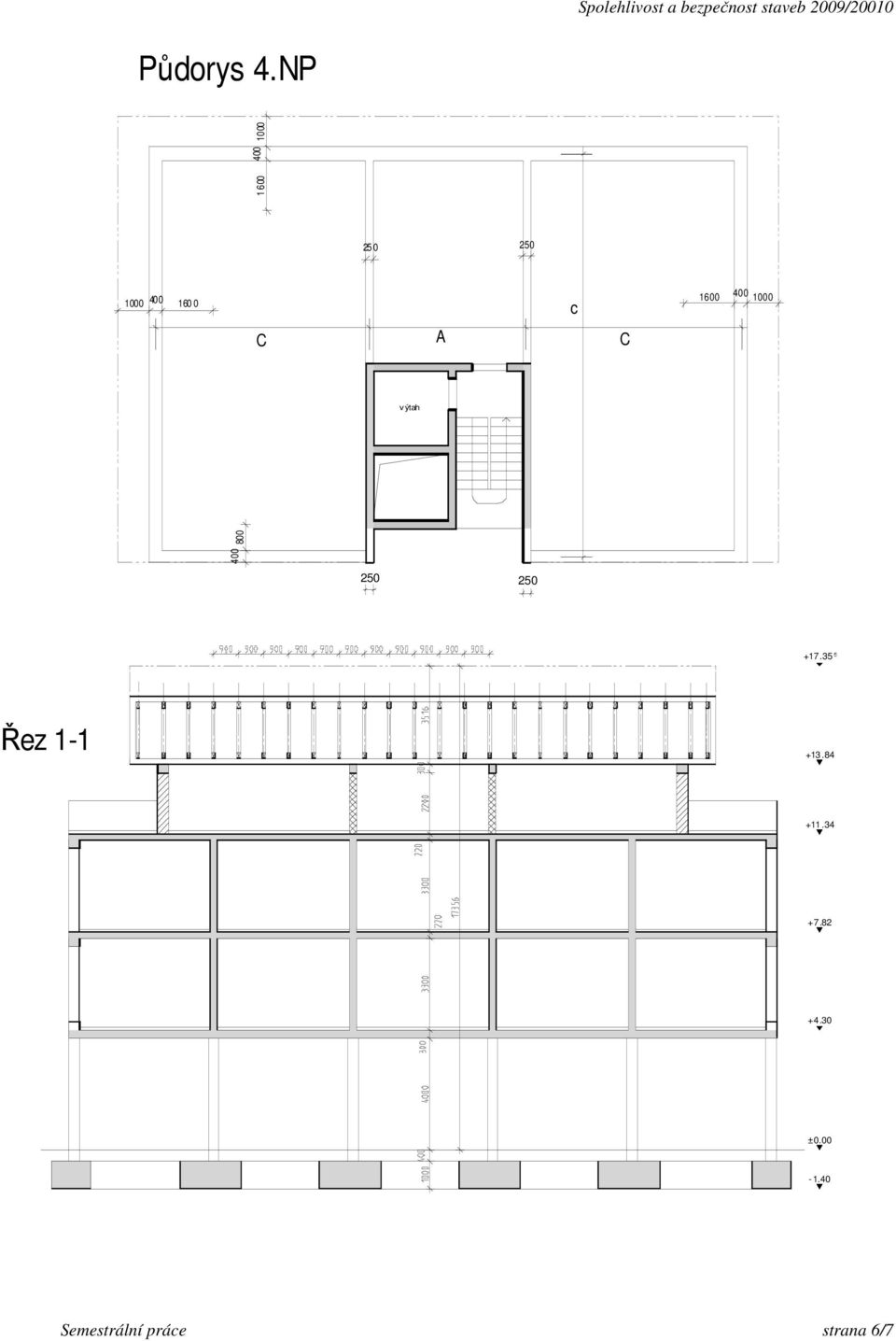

6 Půdorys 4.NP C c C výth Řez ± Semestrální práce strn 6/7

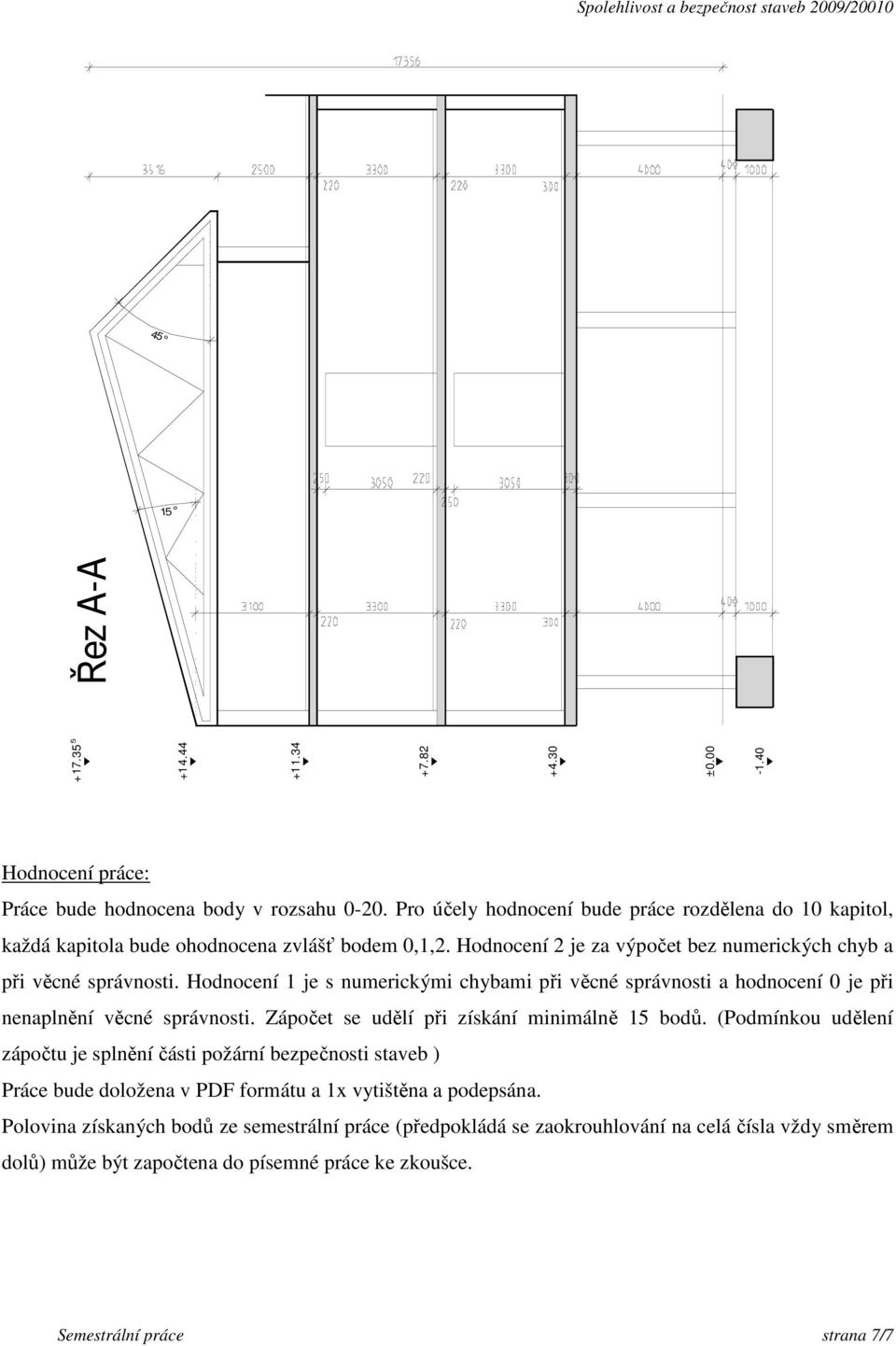

7 ± Řez - Hodnocení práce: Práce bude hodnocen body v rozshu Pro účely hodnocení bude práce rozdělen do 10 kpitol, kždá kpitol bude ohodnocen zvlášť bodem 0,1,2. Hodnocení 2 je z výpočet bez numerických chyb při věcné správnosti. Hodnocení 1 je s numerickými chybmi při věcné správnosti hodnocení 0 je při nenplnění věcné správnosti. Zápočet se udělí při získání minimálně 15 bodů. (Podmínkou udělení zápočtu je splnění části požární bezpečnosti stveb ) Práce bude doložen v PDF formátu 1x vytištěn podepsán. Polovin získných bodů ze semestrální práce (předpokládá se zokrouhlování n celá čísl vždy směrem dolů) může být zpočten do písemné práce ke zkoušce. Semestrální práce strn 7/7
