Standardizace formátu kontrolního plánu

Transkript

1 Standardizace formátu kontrolního plánu

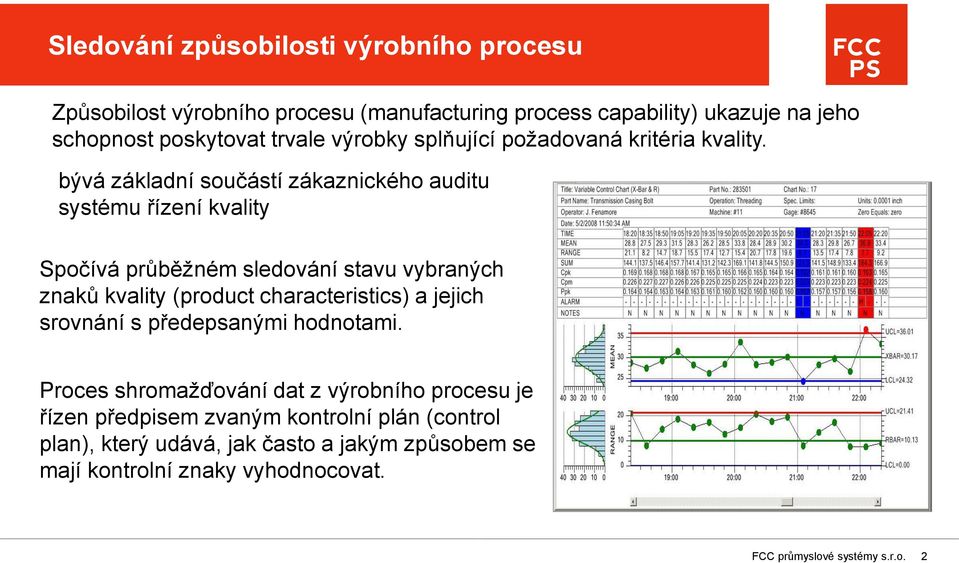

2 Sledování způsobilosti výrobního procesu Způsobilost výrobního procesu (manufacturing process capability) ukazuje na jeho schopnost poskytovat trvale výrobky splňující požadovaná kritéria kvality. bývá základní součástí zákaznického auditu systému řízení kvality Spočívá průběžném sledování stavu vybraných znaků kvality (product characteristics) a jejich srovnání s předepsanými hodnotami. Proces shromažďování dat z výrobního procesu je řízen předpisem zvaným kontrolní plán (control plan), který udává, jak často a jakým způsobem se mají kontrolní znaky vyhodnocovat. FCC průmyslové systémy s.r.o. 2

3 KOntrolní plán KONTROLNÍ PLÁN se záznamem PRVNÍHO KUSU pro kontrolu lisovny - Středisko: HV 4010 List:1z2 NÁZEV: Rozdělovací skříň AC Mot. GBC LHD Index: R Číslo výk.: T S A Projekt: MQB SAP: V Materiál: Exxtral HMU 234 forma číslo: Váha: 926± 27,8 PRVNÍ KUS Jméno a příjmení Název dílu/číslo: Dne: Skutečná váha výlisku: Číslo lisu: Poznámky: gramů Čas:!!! Při neshodě od Kontrolního plánu postupovat dle směrnice č. CZ.PRO.13.DIV !!! Jméno kontrolora: SPPC čas: vybrané charakteristiky: <C> <V> <F> KONTROLNÍ PLÁN se záznamem PRVNÍHO KUSU NÁZEV: Rozdělovací skříň AC Mot. GBC LHD Číslo výk.: T S A Index: R Ht DT Zjištěná kontrolní znak: 6,7 6,5 rozměr hodnota: <C5> měřidla: kalibr 6.6 ± 0,1 KZ 30 komentář: výkres T S - C5 poznámka: Průměr otvoru zákaznického bodu Měřit v 2 mm hloubce od vrchu skříně (je to téměř u dna) Ht DT Zjištěná kontrolní znak: 4,37 4,17 rozměr hodnota: <C4_1> měřidla: kalibr 4.27 ± 0,1 KZ 40 komentář: výkres T S - C5, C4, F43 poznámka: Měřit v 4 mm hloubce od vrchu skříně List:2z2 Ruční sběr dat pro vyhodnocení způsobilosti výrobního procesu: - pomalý - nákladný - nespolehlivý FCC průmyslové systémy s.r.o. 3

4 Nadpis kamerová hlava může být doplněna laserovým scannerem, taktilními čidly a dalším měřicím zařízením. robot umožňuje měřit na libovolném místě výrobku základní měřicí metodou je videometrie a strojové vidění FCC průmyslové systémy s.r.o. 4

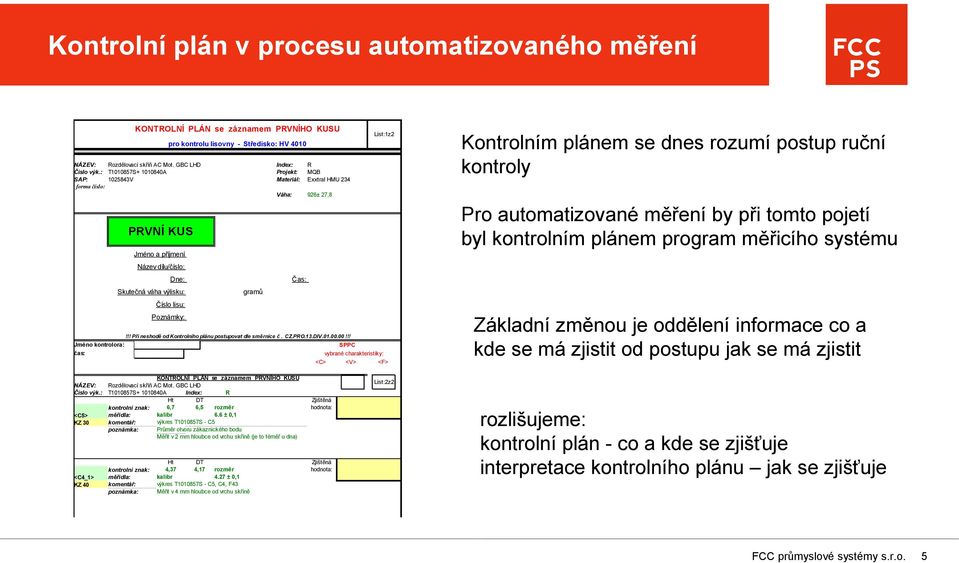

5 Kontrolní plán v procesu automatizovaného měření KONTROLNÍ PLÁN se záznamem PRVNÍHO KUSU pro kontrolu lisovny - Středisko: HV 4010 NÁZEV: Rozdělovací skříň AC Mot. GBC LHD Index: R Číslo výk.: T S A Projekt: MQB SAP: V Materiál: Exxtral HMU 234 forma číslo: Váha: 926± 27,8 PRVNÍ KUS Jméno a příjmení Název dílu/číslo: Dne: Skutečná váha výlisku: Číslo lisu: Poznámky: gramů Čas: List:1z2!!! Při neshodě od Kontrolního plánu postupovat dle směrnice č. CZ.PRO.13.DIV !!! Jméno kontrolora: SPPC čas: vybrané charakteristiky: <C> <V> <F> Kontrolním plánem se dnes rozumí postup ruční kontroly Pro automatizované měření by při tomto pojetí byl kontrolním plánem program měřicího systému Základní změnou je oddělení informace co a kde se má zjistit od postupu jak se má zjistit KONTROLNÍ PLÁN se záznamem PRVNÍHO KUSU NÁZEV: Rozdělovací skříň AC Mot. GBC LHD Číslo výk.: T S A Index: R Ht DT Zjištěná kontrolní znak: 6,7 6,5 rozměr hodnota: <C5> měřidla: kalibr 6.6 ± 0,1 KZ 30 komentář: výkres T S - C5 poznámka: Průměr otvoru zákaznického bodu Měřit v 2 mm hloubce od vrchu skříně (je to téměř u dna) Ht DT Zjištěná kontrolní znak: 4,37 4,17 rozměr hodnota: <C4_1> měřidla: kalibr 4.27 ± 0,1 KZ 40 komentář: výkres T S - C5, C4, F43 poznámka: Měřit v 4 mm hloubce od vrchu skříně List:2z2 rozlišujeme: kontrolní plán - co a kde se zjišťuje interpretace kontrolního plánu jak se zjišťuje FCC průmyslové systémy s.r.o. 5

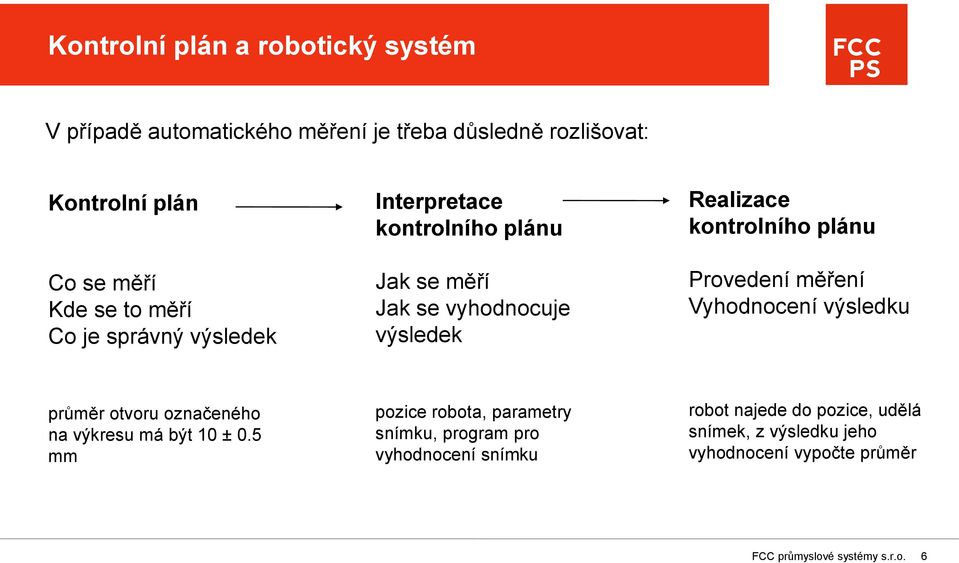

6 Kontrolní plán a robotický systém V případě automatického měření je třeba důsledně rozlišovat: Kontrolní plán Co se měří Kde se to měří Co je správný výsledek Interpretace kontrolního plánu Jak se měří Jak se vyhodnocuje výsledek Realizace kontrolního plánu Provedení měření Vyhodnocení výsledku průměr otvoru označeného na výkresu má být 10 ± 0.5 mm pozice robota, parametry snímku, program pro vyhodnocení snímku robot najede do pozice, udělá snímek, z výsledku jeho vyhodnocení vypočte průměr FCC průmyslové systémy s.r.o. 6

7 Základní součásti kontrolního plánu Head (hlavička) obsahuje popis projektu, závislá na uživateli QC Characteristic Znak kvality obsahuje informaci: veličina - co se zjišťuje místo - kde na výrobku se to zjišťuje vyhodnocení jak se stanoví OK / NOK FCC průmyslové systémy s.r.o. 7

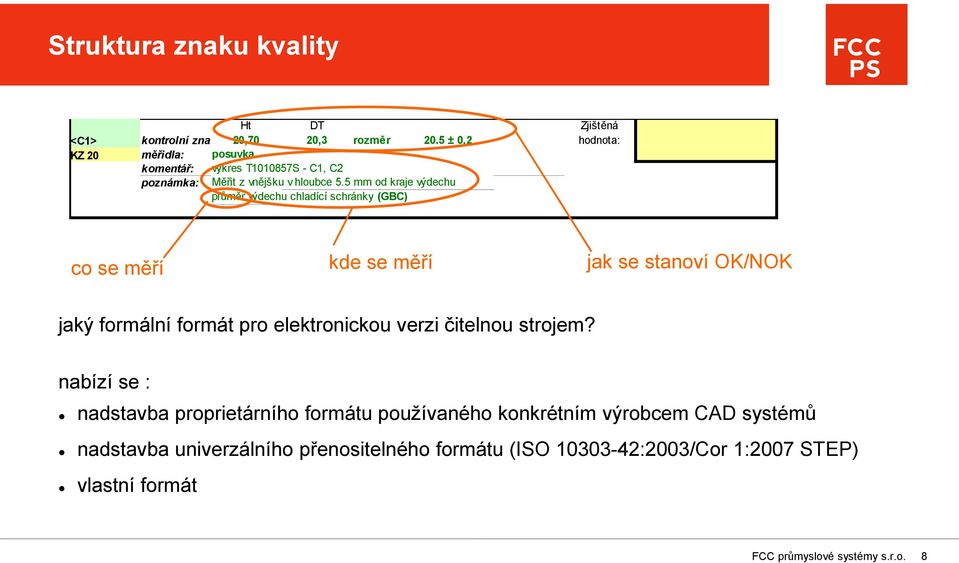

8 Struktura znaku kvality Ht DT Zjištěná <C1> kontrolní znak: 20,70 20,3 rozměr 20.5 ± 0.2 hodnota: KZ 20 měřidla: posuvka komentář: výkres T S - C1, C2 poznámka: Měřit z vnějšku v hloubce 5.5 mm od kraje výdechu průměr výdechu chladící schránky (GBC) co se měří kde se měří jak se stanoví OK/NOK jaký formální formát pro elektronickou verzi čitelnou strojem? nabízí se : nadstavba proprietárního formátu používaného konkrétním výrobcem CAD systémů nadstavba univerzálního přenositelného formátu (ISO :2003/Cor 1:2007 STEP) vlastní formát FCC průmyslové systémy s.r.o. 8

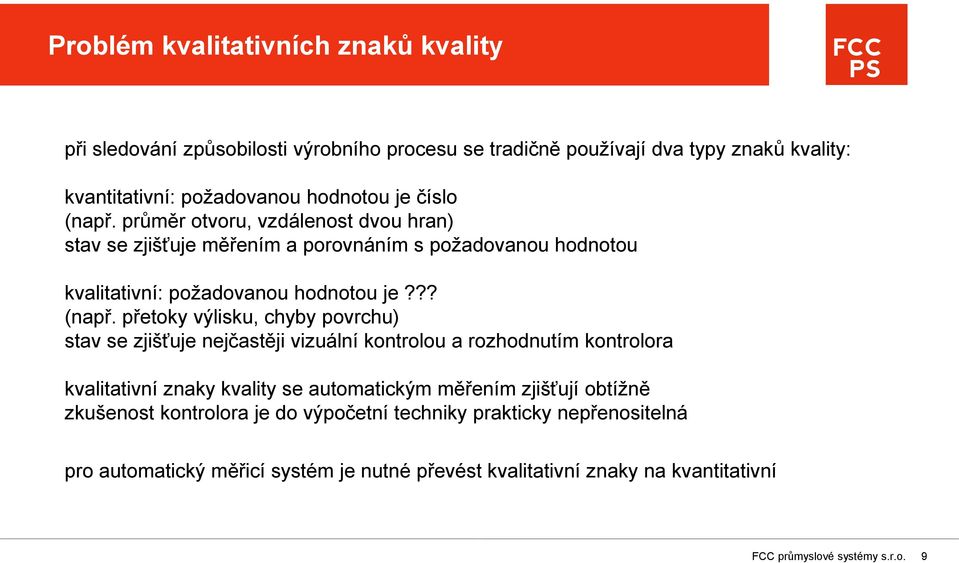

9 Problém kvalitativních znaků kvality při sledování způsobilosti výrobního procesu se tradičně používají dva typy znaků kvality: kvantitativní: požadovanou hodnotou je číslo (např. průměr otvoru, vzdálenost dvou hran) stav se zjišťuje měřením a porovnáním s požadovanou hodnotou kvalitativní: požadovanou hodnotou je??? (např. přetoky výlisku, chyby povrchu) stav se zjišťuje nejčastěji vizuální kontrolou a rozhodnutím kontrolora kvalitativní znaky kvality se automatickým měřením zjišťují obtížně zkušenost kontrolora je do výpočetní techniky prakticky nepřenositelná pro automatický měřicí systém je nutné převést kvalitativní znaky na kvantitativní FCC průmyslové systémy s.r.o. 9

10 Formální popis znaku kvality - zdroje při formálním popisu znaku kvality je vhodné vycházet z normy ISO (Industrial automation systems and integration) při popisu znaku kvality lze využít principů GD&T ISO Integrated generic resource: Shape variation tolerances ISO/TS Application module: Derived shape element ISO/TS Application module: Dimension tolerance ISO/TS Application module: Geometric tolerance ISO/TS Application module: Default tolerance ISO/TS Application module: Extended geometric tolerance (jednodušší je práce s USA normou ASME Y Dimensioning and Tolerancing) při popisu umístění znaku kvality lze využít principů STEP ISO :2003/Cor 1:2007: Geometric and Topological Representation FCC průmyslové systémy s.r.o. 10

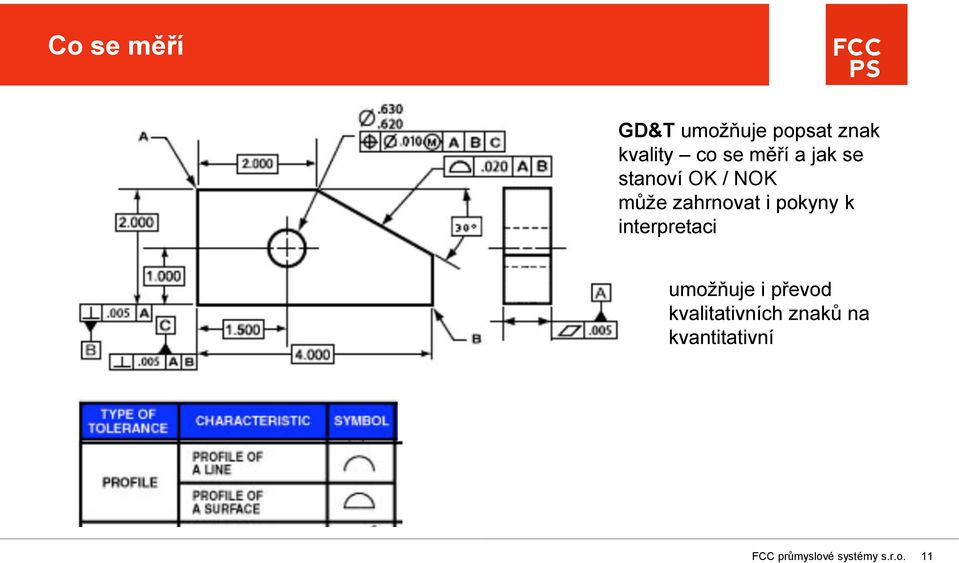

11 Co se měří GD&T umožňuje popsat znak kvality co se měří a jak se stanoví OK / NOK může zahrnovat i pokyny k interpretaci umožňuje i převod kvalitativních znaků na kvantitativní FCC průmyslové systémy s.r.o. 11

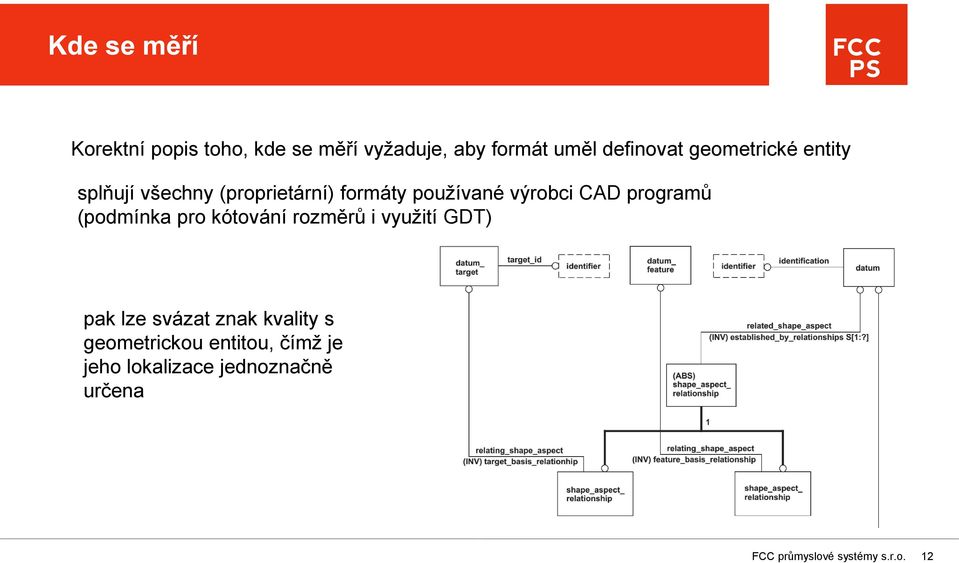

12 Kde se měří Korektní popis toho, kde se měří vyžaduje, aby formát uměl definovat geometrické entity splňují všechny (proprietární) formáty používané výrobci CAD programů (podmínka pro kótování rozměrů i využití GDT) pak lze svázat znak kvality s geometrickou entitou, čímž je jeho lokalizace jednoznačně určena FCC průmyslové systémy s.r.o. 12

13 Takže je hotovo? 3D model doplnění + GD&T + export popisu = znaků kvality GD&T kontrolní plán problém kompatibility FCC průmyslové systémy s.r.o. 13

14 Problémy kompatibility Solidworks Autocad Inventor individuální konverze: - GD&T popisu konverzní - lokalizačních funkcí formát do pracovní databáze STEP? kontrolních znaků ROMESY interpretace kontrolního plánu... sada API? FCC průmyslové systémy s.r.o. 14

15 Problémy kompatibility - technické - ne vždy zachovává geometrické entity - ne vždy přenáší GD&T editor GD&T pro STEP ROMESY CAD STEP uložení do databáze interpretace kontrolního plánu - prakticky nikdy nezachovává geometrické entity - prakticky nikdy nepřenáší GD&T FCC průmyslové systémy s.r.o. 15

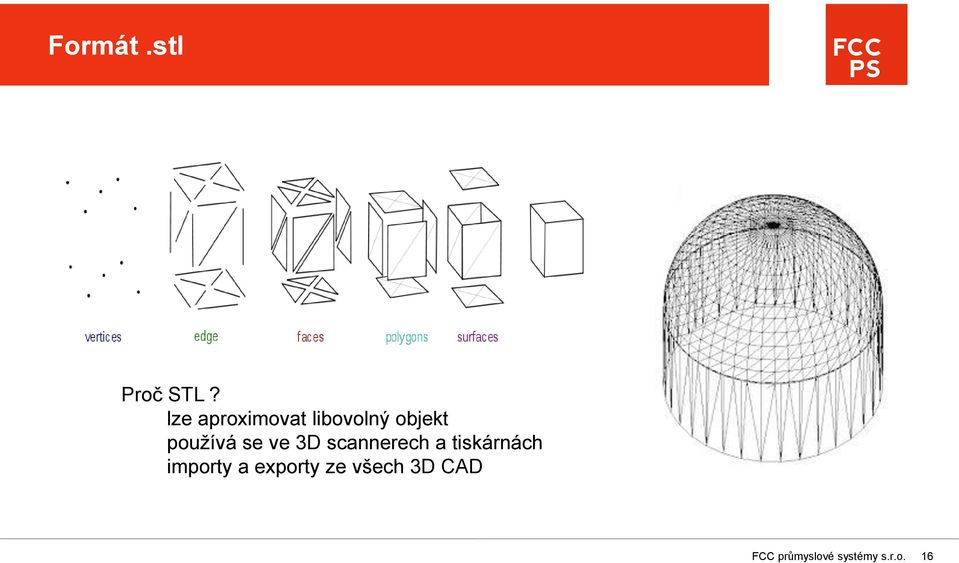

16 Formát.stl Proč STL? lze aproximovat libovolný objekt používá se ve 3D scannerech a tiskárnách importy a exporty ze všech 3D CAD FCC průmyslové systémy s.r.o. 16

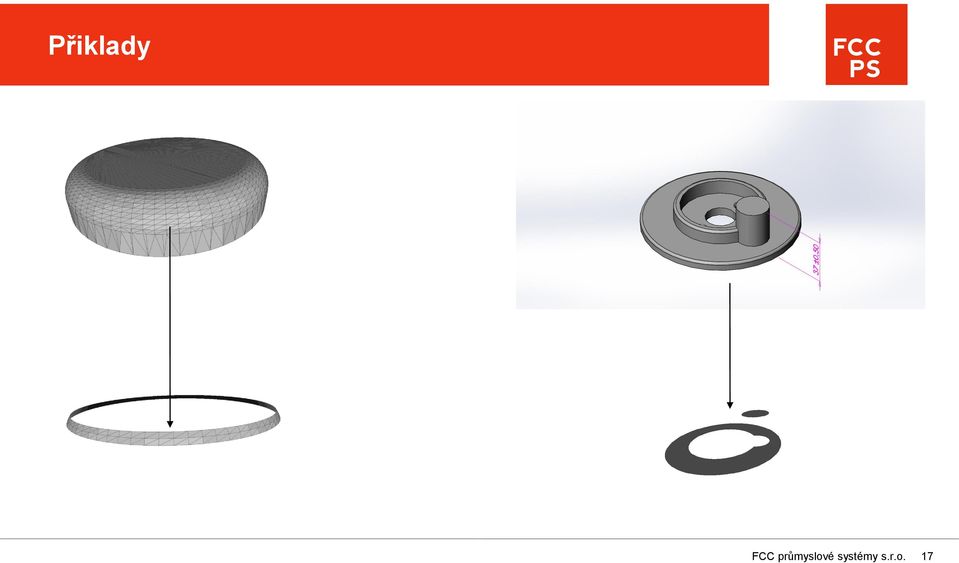

17 Přiklady FCC průmyslové systémy s.r.o. 17

18 Řešení CAD čistý mesh editor kontrolního plánu s využitím principů STEP a GD&T.stl papírový uložení kontrolní plán do databáze ROMESY interpretace kontrolního plánu FCC průmyslové systémy s.r.o. 18

19 Kontrolní plán a robotický systém Kontrolní plán Neřazená interpretace kontrolního plánu Řazená interpretace kontrolního plánu Realizace kontrolního plánu Co se měří Kde se to měří Co je správný výsledek Jak se měří Jak se vyhodnocuje výsledek Jak se měří Jak se vyhodnocuje výsledek + pořadí měření Provedení měření Vyhodnocení výsledku průměr otvoru označeného na výkresu má být 10 ± 0.5 mm pozice robota, parametry snímku, program pro vyhodnocení snímku pozice robota, parametry snímku, program pro vyhodnocení snímku + trajektorie robota robot najíždí do pozic, dělá snímek, vyrábí protokol FCC průmyslové systémy s.r.o. 19

20 Kontrolní plán a MES realizace kontrolního plánu FCC průmyslové systémy s.r.o. 20

21 Děkuji za pozornost Otto Havle FCC průmyslové systémy s.r.o. Sídlo společnosti: Praha 8 U Slovanky 5 tel.: praha@fccps.cz Obchodní kancelář: Plzeň Rychtaříkova 2173/1 tel.: plzen@fccps.cz Distribuční a servisní centrum: Ústí nad Labem SNP 8 tel.: usti@fccps.cz Obchodní kancelář: Bratislava Boženy Němcovej 8 tel.: bratislava@fccps.sk FCC průmyslové systémy s.r.o. 21
