1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: 3. Frézování TÉMA 3.2 MĚŘIDLA, MĚŘENÍ A KONTROLA MEZNÍ MĚŘIDLA I. Obor: Mechanik seřizovač Ročník: III. Zpracoval(a): Michael Procházka Střední odborná škola Josefa Sousedíka Vsetín, 2010

2 OBSAH Mezní měřidla I. 1. Význam měření porovnávacími měřidly 2. Základní druhy porovnávacích měřidel 3. Hladká mezní měřidla 4. Závitová mezní měřidla 5. Kalibry ke kontrole kuželů 6. Zadání k procvičení měření mezními měřidly 7. Použitá literatura

3 MEZNÍ MĚŘIDLA I. 1. VÝZNAM MĚŘENÍ POROVNÁVACÍMI MĚŘIDLY Použití mezních měřidel má ve strojírenské výrobě velký význam. Jejich použitím se zrychluje kontrola a vyhodnocení dobrých či zmetkových rozměrů 2. ZÁKLADNÍ DRUHY POROVNÁVACÍCH MĚŘIDEL Hladká měřidla Závitová měřidla Měřidla pro měření kuželů 3. HLADKÁ MEZNÍ MĚŘIDLA Válečkové mezní kalibry Ploché mezní kalibry Čtyřhranné mezní kalibry Šestihranné mezní kalibry Šestihranné mezní kalibry Drážkové mezní kalibry Mezní kroužky Třmenové mezní kalibry Speciální mezní kalibry Válečkový mezní kalibr Plochý mezní kalibr

4 Čtyřhranný mezní kalibr Šestihranný mezní kalibr Drážkový mezní kalibr Mezní kroužky Třmenový mezní kalibr

5 Speciální mezní kalibry Pevné odpichy Kalibr pro drážky na hřídeli Kalibr pro drážky v náboji

6 Válečkové mezní kalibry používají se ke kontrole válcových otvoru i šířky drážek Postup měření očistíme kontrolované plochy, použijeme předepsaný válečkový mezní kalibr. Kalibr vsuneme nejprve dobrou stranou do otvoru. Pokud je otvor vyroben v tolerančních mezích, musí dobrá strana kalibru vklouznout vlastní vahou a zmetková strana kalibru nesmi vklouznout ani při mírném tlaku Provedení oboustranné Dobrá strana Zmetková strana Provedení dělené Dobrá strana Zmetková strana

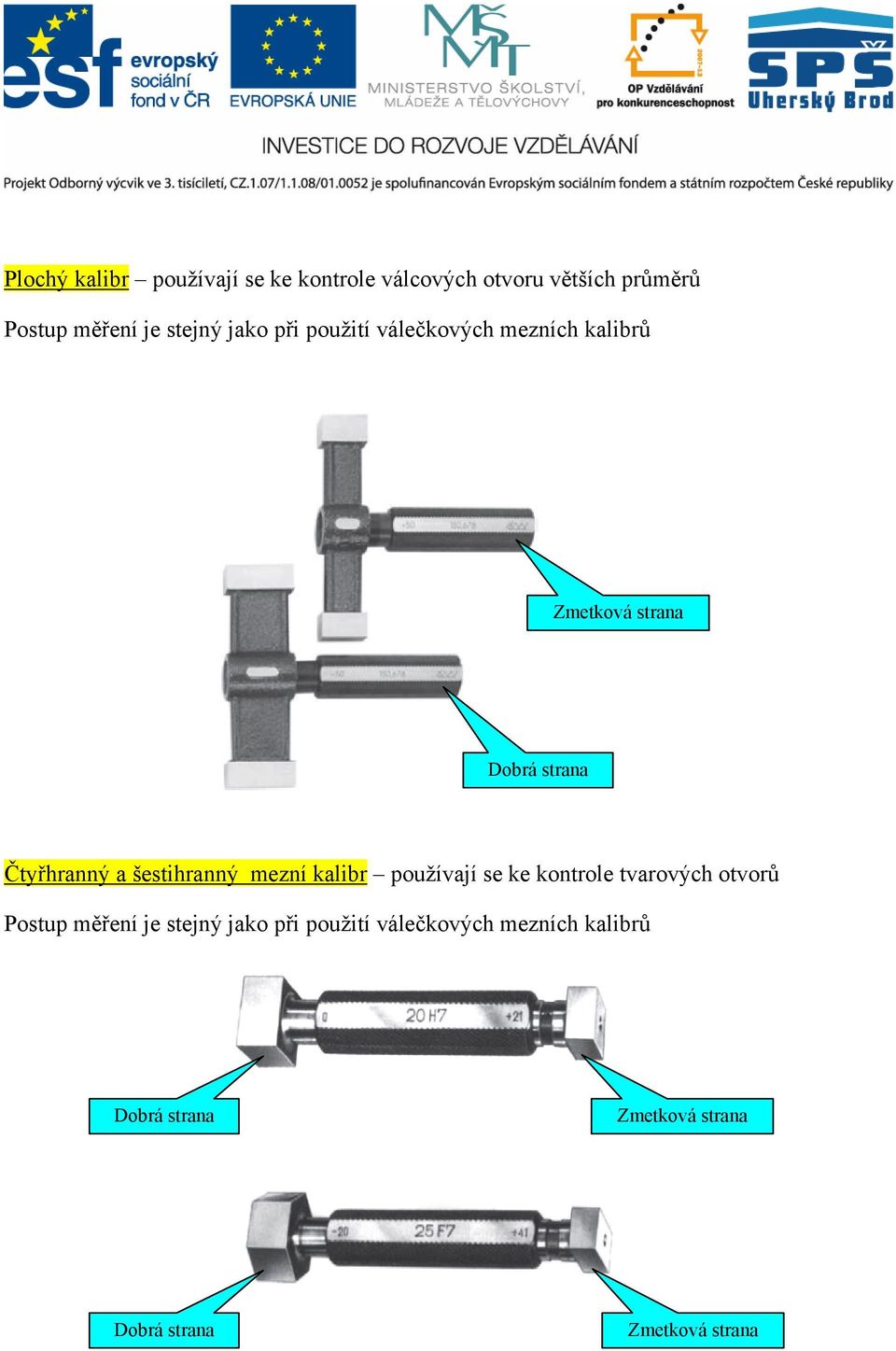

7 Plochý kalibr používají se ke kontrole válcových otvoru větších průměrů Postup měření je stejný jako při použití válečkových mezních kalibrů Zmetková strana Dobrá strana Čtyřhranný a šestihranný mezní kalibr používají se ke kontrole tvarových otvorů Postup měření je stejný jako při použití válečkových mezních kalibrů Dobrá strana Zmetková strana Dobrá strana Zmetková strana

8 Drážkový mezní kalibr používají se ke kontrole drážek Postup měření očistíme kontrolované plochy, použijeme předepsaný drážkový mezní kalibr. Kalibr vsuneme nejprve dobrou stranou do drážky. Pokud je drážka vyrobena v tolerančních mezích, musí dobrá strana kalibru vklouznout vlastní vahou a zmetková strana kalibru nesmí vklouznout ani při mírném tlaku. Dobrá strana Zmetková strana Mezní kroužky používají při kalibraci měřidel a ke kontrole vnějších válcových ploch Postup měření očistíme kontrolované plochy, použijeme předepsanou sadu mezních kroužků. Dobrý mezní kroužek musí jít nasunout na měřený průměr a zmetkový nesmí jít nasunout ani při mírném tlaku.

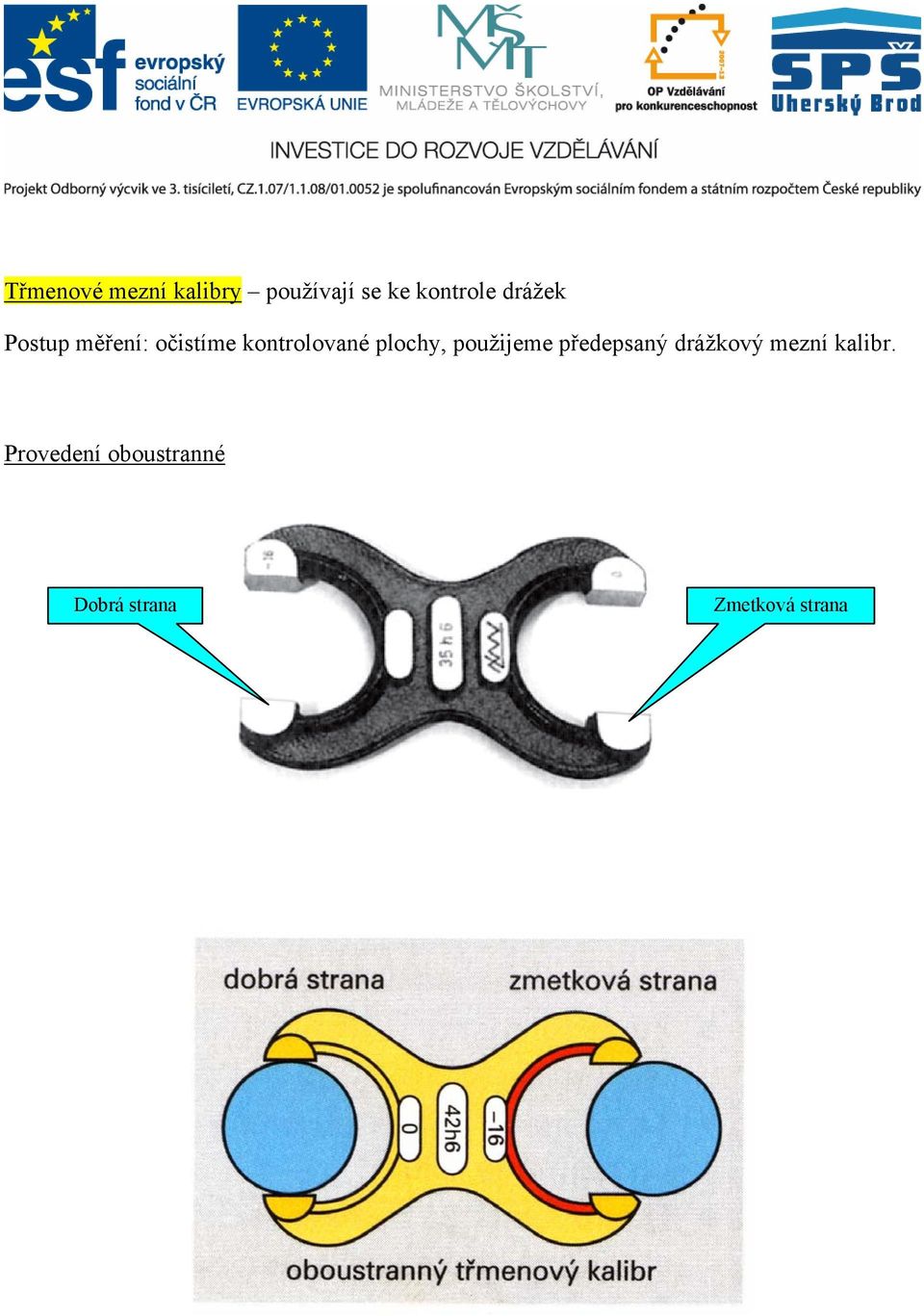

9 Třmenové mezní kalibry používají se ke kontrole drážek Postup měření: očistíme kontrolované plochy, použijeme předepsaný drážkový mezní kalibr. Provedení oboustranné Dobrá strana Zmetková strana

10 Provedení jednostranné Zmetková strana Dobrá strana Provedení nastavitelné Nastavitelný dotek dobrá strana Nastavitelný dotek zmetková strana

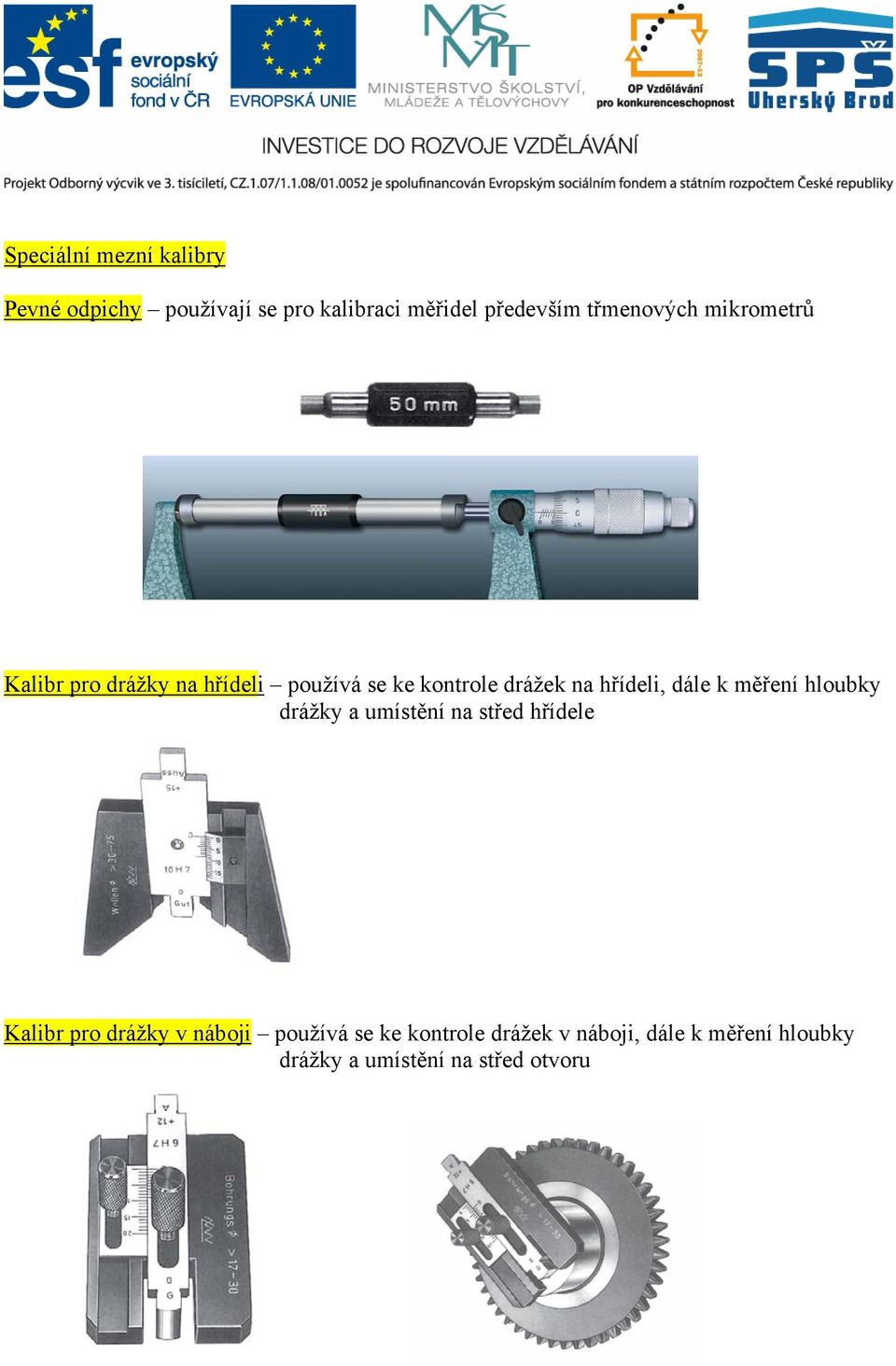

11 Speciální mezní kalibry Pevné odpichy používají se pro kalibraci měřidel především třmenových mikrometrů Kalibr pro drážky na hřídeli používá se ke kontrole drážek na hřídeli, dále k měření hloubky drážky a umístění na střed hřídele Kalibr pro drážky v náboji používá se ke kontrole drážek v náboji, dále k měření hloubky drážky a umístění na střed otvoru

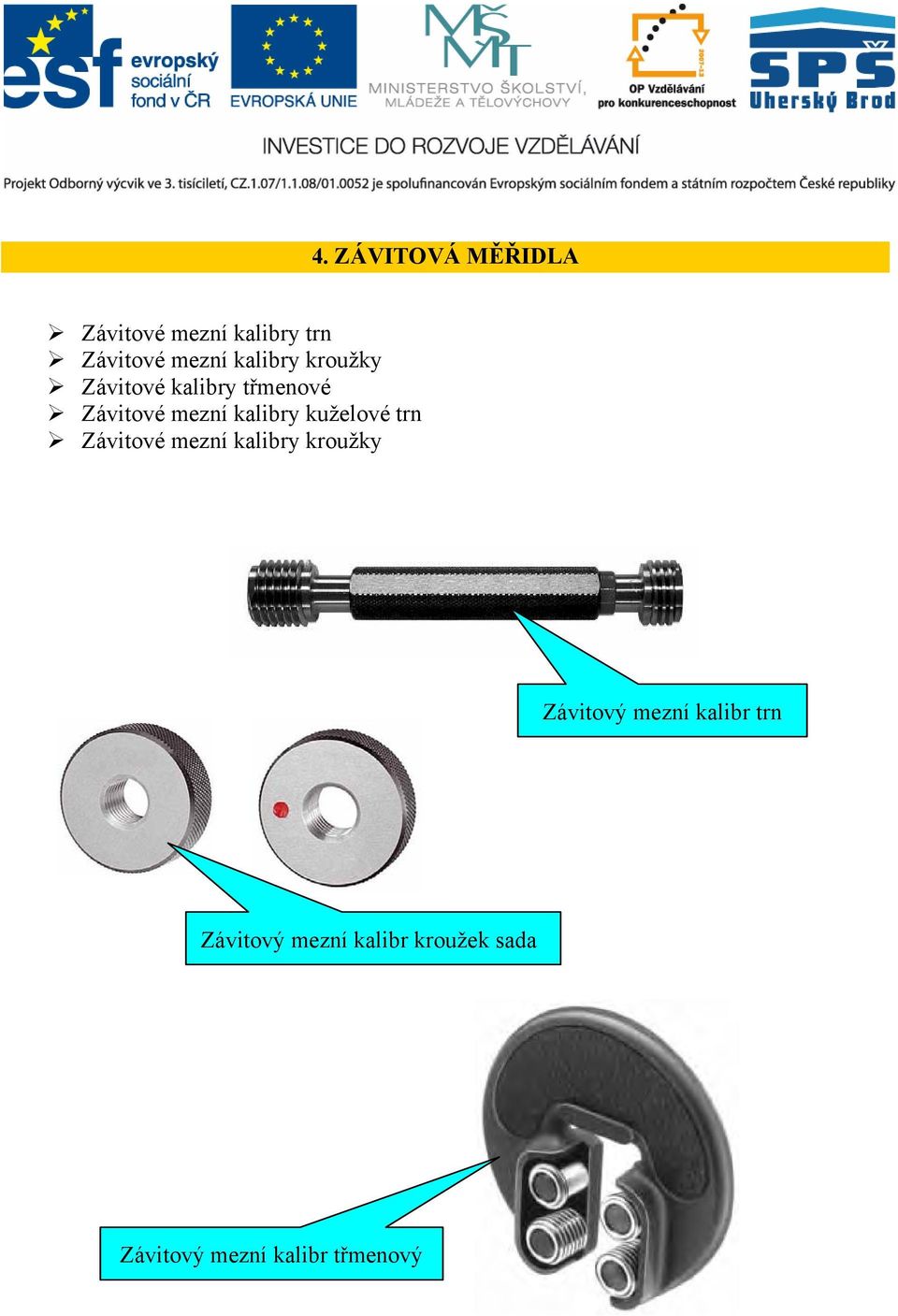

12 4. ZÁVITOVÁ MĚŘIDLA Závitové mezní kalibry trn Závitové mezní kalibry kroužky Závitové kalibry třmenové Závitové mezní kalibry kuželové trn Závitové mezní kalibry kroužky Závitový mezní kalibr trn Závitový mezní kalibr kroužek sada Závitový mezní kalibr třmenový

13 Závitový mezní kalibr kuželový kroužek Závitové mezní kalibry kuželové trn třístupňové

14 Závitový mezní kalibr trn používá se pro kontrolu vnitřních závitů Postup měření: očistíme závit, použijeme předepsaný kalibr. Dobrá strana kalibru musí jít našroubovat, zmetková strana nikoliv. Provedení oboustranné Dobrá strana Zmetková strana Provedení dělené Dobrá strana Zmetková strana Provedení pro větší závity

15 Závitový mezní kalibr kroužek používá se pro kontrolu vnějších závitů Postup měření očistíme závit, použijeme předepsaný kalibr. Dobrá strana kalibru musí jít našroubovat, zmetková strana nikoliv. Dobrý kroužek Zmetkový kroužek Závitový mezní kalibr třmenový používá se pro kontrolu vnějších závitů Postup měření: očistíme závit, použijeme předepsaný kalibr. Nasuneme kalibr na závit, dobrou částí kalibru musí jít provléct, zmetkovou nikoliv. Zmetková strana Dobrá strana

16 Závitový mezní kalibr kuželový trn používá se pro měření vnitřních kuželových závitů Postup měření: očistíme závit, použijeme předepsaný kalibr. Dobrá strana kalibru musí jít našroubovat, zmetková strana nikoliv. Závitový mezní kalibr kuželový kroužek používá se pro měření vnějších kuželových závitů Postup měření: očistíme závit, použijeme předepsaný kalibr. Kalibr musí jít našroubovat po předepsanou úroveň.

17 5. KALIBRY KE KONTROLE KUŽELŮ Kalibry pro kontrolu vnějších kuželů Kalibry pro kontrolu vnitřních kuželů Kalibr ke kontrole vnitřních kuželů Kalibr ke kontrole vnějších kuželů

18 6. ZADÁNÍ K PROCVIČENÍ MĚŘENÍ MEZNÍMI MĚŘIDLY Proveďte měření mezními měřidly jednotlivých součásti dle výkresu: a) šroub MS b) hřídel MS c) měřicí deska MS

19 Měřítko Materiál Kreslil Název Datum 2: Jan Ordelt Šroub Kusů Polotovar Schválil Číslo výkresu Změna 1 Ø 20x55 Michael MS Střední odborná škola Josefa Sousedíka Vsetín

20 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Hřídel Kusů Polotovar Schválil Číslo výkresu Změna 1 Ø 45x75 Michael MS Střední odborná škola Josefa Sousedíka Vsetín

21 Měřítko Materiál Kreslil Název Datum 1: Jan Ordelt Měřící deska Kusů Polotovar Schválil Číslo výkresu Změna 1 100x80x20 Michael MS Střední odborná škola Josefa Sousedíka Vsetín

22 7. Použitá literatura DILLINGER, J. a kolektiv. Moderní strojírenství pro školu a praxi. EAN: ISBN: Nakladatel: Europa - Sobotáles cz. s.r.o. Rok vydání: HAJNÍČEK, J., KOMÍŽ, S. Technologie strojního obrábění I pro SOU. SNTL Praha : JANŠ, B., RAFTL, K. Technologie II Soustružník kovů. SNTL Praha : Katalog měřících přístrojů UNIMETRA mezní měřidla hladká str.1 8 Katalog měřících přístrojů UNIMETRA mezní měřidla závitová str Internetové zdroje:
