část Soustava s bytovými stanicemi Tři samostatné

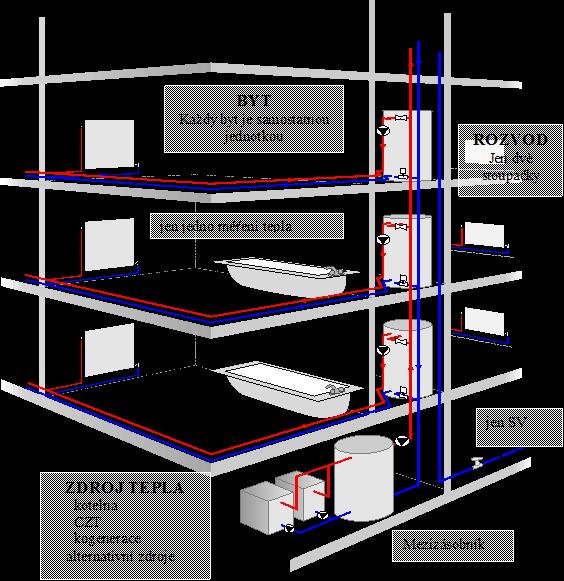

1 ČVUT v Praze Fakulta stavební Katedra technických zařízení budov Teplovodní otopné soustavy II.část Soustava s bytovými stanicemi Tři samostatné části BYT ROZVOD ZDROJ 125VPVA_B_1819 prof.karel Kabele 121 1

2 BYT Soustava s bytovými stanicemi Veškeré výhody etážového systému jsou zachovány jednobodového měření spotřebovaného tepla TV se připravuje v každé bytové jednotce odpadají ztráty rozvodem TV jakýkoliv otopný systém nebo způsob regulace. TV a možnost vytápění vždy k dispozici Integrovaný zásobník Bytová předávací stanice 125VPVA_B_1819 prof.karel Kabele 122 Soustava s bytovými stanicemi ROZVOD dvoutrubkový rozvod lze dimenzovat jen na tepelné ztráty prostupem budovy rozvod je v provozu pouze v době, kdy je zásobník nabíjen minimální tepelné ztráty rozvodu (jen dvoutrubkový, minimální dimenze, omezený provoz) 125VPVA_B_1819 prof.karel Kabele 123 2

3 Soustava s bytovými stanicemi ZDROJ Mezizásobník = veškeré výhody tepelné akumulace podstatně menší dimenze napojení CZT možnost přerušení provozu sítě dimenzovat zdroj na tepelnou ztrátu budovy snížit opětovné zapalování (cyklování) řádově na jednu desetinu.. účinnost zdroje není ovlivněna profilem odběru.. 125VPVA_B_1819 prof.karel Kabele 124 Video firmy REVEL, s.r.o VPVA_B_1819 prof.karel Kabele 125 3

Vytápění emise tepla 125VPVA_B_1819 prof.

Teplotní parametry Pracovní teploty v OS

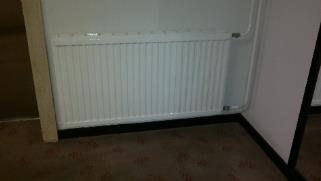

4 Vytápění emise tepla 125VPVA_B_1819 prof.karel Kabele Teplotní parametry Pracovní teploty v OS Výpočtová teplota otopné vody na vstupu do otopné soustavy t 1 na výstupu z otopné soustavy t 2 na vstupu do otopného tělesa t w1 na výstupu z otopného tělesa t w2 Střední teplota otopného tělesa t w Nejvyšší teplota povrchu otopných těles t Tp max Přívodní potrubí t 1 Kotel Expanzní nádoba t Tp,max t w1 Otopné těleso t w2 t w Vratné potrubí t 2 Teplotní spád otopného tělesa = t w1 - t w2 Teplotní spád soustavy = t 1 - t 2 125VPVA_B_1819 prof.karel Kabele 128 4

5 3. Teplotní parametry OS Výkon přenášený soustavou. Q = M. c. (t 1 t 2 ) Expanzní nádoba t w1 t p1,max Otopné těleso Výkon přenášený tělesem. Q t = h. A. (t w t i ) Přívodní potrubí t 1 Kotel t w2 Vratné potrubí t 2 t w 125VPVA_B_1819 prof.karel Kabele Teplotní parametry OS Kritéria pro volbu parametrů Ekonomické faktory (minimalizace nákladů na realizaci i provoz soustavy); Fyzikální vlastnosti pracovní látky ( pro teplovodní soustavy maximální teplota 115 C); Hygienické požadavky na otopnou soustavu resp. na tělesa; Technické možnosti zdroje tepla ( např. nízkoteplotní zdroje určují maximální teplotu otopné vody v soustavě) Legislativní požadavky vyhláška 193/2007 Sb. omezuje teplotu otopné vody na 75 C 125VPVA_B_1819 prof.karel Kabele 130 5

6 3. Teplotní parametry OS Volba parametrů Teplota otopné vody u soustavy Teplovodní nízkoteplotní t 1 65 C Teplovodní otevřené 65 C < t 1 95 C Teplovodní uzavřené 65 C < t C Horkovodní t 1 > 115 C Teplotní spád OS 10K až 25K, u horkovodních soustav 40K až 50K. 90/70 C, 85/75 C, 80/60 C, 75/65 C,70/50 C, 70/60 C, 60/50 C, 50/40 C. 125VPVA_B_1819 prof.karel Kabele 131 Teploty otopných těles 3. Teplotní parametry OS Volba parametrů maximální povrchová teplota (85 až 90 C) t Tpmax = t w1 2,5 Teplotní spád dvoutrubka = teplotní spád OS (15 až 25 K) jednotrubka < teplotní spád OS (5 až 10 K) 125VPVA_B_1819 prof.karel Kabele 132 6

1 Ocel Tradiční materiál, dobré mechanické vlastnosti ocel třídy 11.353.0.

7 4. Materiál rozvodu O materiálu nutno rozhodnout na počátku projektu - různé mechanické vlastnosti mají vliv na koncepci řešení Používané materiály ocel měď plasty 125VPVA_B_1819 prof.karel Kabele Materiál rozvodu 4.1 Ocel Tradiční materiál, dobré mechanické vlastnosti ocel třídy do DN 50 se používá trubek ocelových závitových běžných, pro větší průměry se používá hladkých bezešvých trubek Svařování 125VPVA_B_1819 prof.karel Kabele 134 7

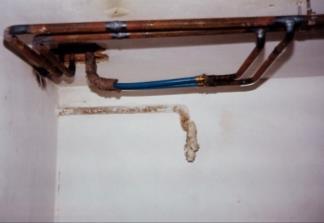

4. Materiál rozvodu 4.2 Měď Menší spotřeba materiálu Citlivá na chem. složení vody ph min7 Nebezpečí vzniku elektrochemické koroze (Al) pájení měkké a tvrdé 125VPVA_B_1819 prof.

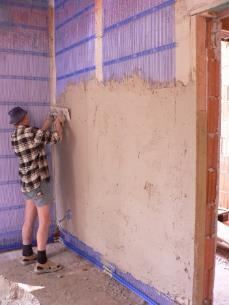

8 4. Materiál rozvodu 4.2 Měď Menší spotřeba materiálu Citlivá na chem. složení vody ph min7 Nebezpečí vzniku elektrochemické koroze (Al) pájení měkké a tvrdé 125VPVA_B_1819 prof.karel Kabele 135 Materiály 4. Materiál rozvodu 4.3 Plasty síťovaný polyetylén (PEX, VPE), polybuten (polybutylen, polybuten-1,pb), statistický polypropylen (PP-R, PP-RC,PP-3), chlorované PVC (C-PVC, PVC-C) vrstvená potrubí s kovovou vložkou. Uložení potrubí Životnost!!! Kyslíková bariéra? 125VPVA_B_1819 prof.karel Kabele 136 8

9 5. Konstrukce expanzní nádoby Otevřená jistota provozu zamrzání zavzdušňování Uzavřená vyšší pracovní teploty 125VPVA_B_1819 prof.karel Kabele 137 9
