1 WRT Adresné CU-12 / CU-14 Adresný systém VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba 7:00 15:30) evs@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne Poslední korekce dne: VARIANT plus s.r.o.

2 Adresné videotelefony Obsah 1. POPIS ZÁKLADNÍ VLASTNOSTI TECHNICKÉ PARAMETRY BLOKOVÉ SCHÉMA 4 ÚČASTNÍCI BLOKOVÉ SCHÉMA 2 VSTUPY BLOKOVÉ SCHÉMA VÍCE ÚČASTNÍKŮ VSTUPNÍ TABLA ROZŠIŘUJÍCÍ MODUL EHX VNITŘNÍ JEDNOTKY MONTÁŽ KABELÁŽ NAPÁJENÍ MONTÁŽ VENKOVNÍ JEDNOTKY MONTÁŽ VNITŘNÍ JEDNOTKY DOPORUČENÁ MONTÁŽNÍ VÝŠKA ZAPOJENÍ VNITŘNÍ JEDNOTKA VENKOVNÍ JEDNOTKA ZAPOJENÍ DVOU A VÍCE VSTUPNÍCH JEDNOTEK SCHÉMA ZAPOJENÍ SBĚRNICE KABELÁŽ VZDÁLENOSTI ZAPOJENÍ KOAXIÁLNÍ KABEL + UTP ZAPOJENÍ KROUCENÉHO KABELU (UTP) NAPÁJENÍ VÍCE ZDROJI BLOKOVÉ SCHÉMA VÍCE ZDROJŮ NA VELKÉ VZDÁLENOSTI PŘIPOJENÍ EXTERNÍ KAMERY MOŽNOST PŘEPÍNÁNÍ PŘIPOJENÍ EXTERNÍ KAMERY BEZ MOŽNOSTI PŘEPÍNÁNÍ PROBLÉMY A JEJICH ODSTRANĚNÍ strana 2 VARIANT plus, spol. s r.o.

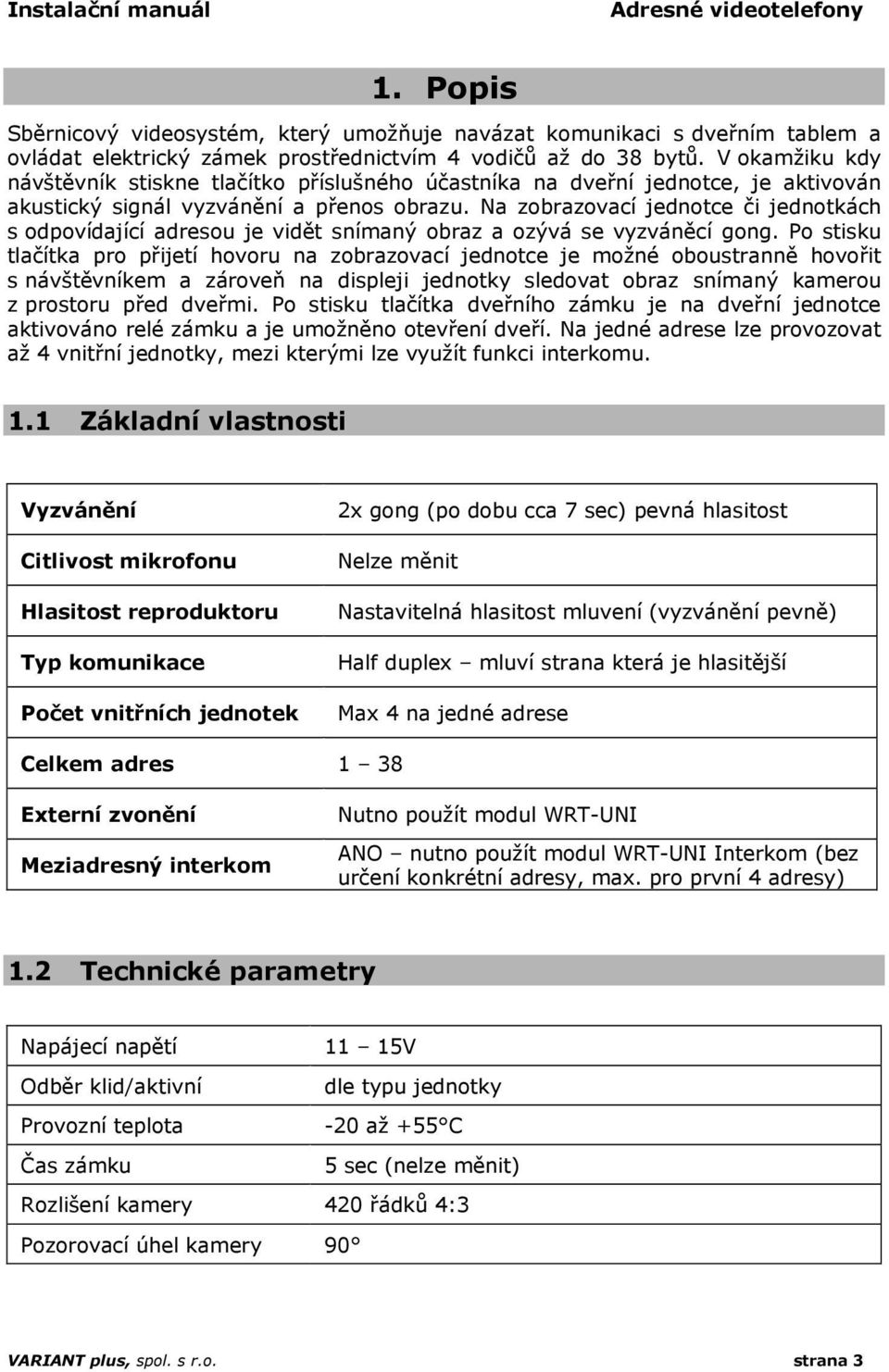

3 Adresné videotelefony 1. Popis Sběrnicový videosystém, který umožňuje navázat komunikaci s dveřním tablem a ovládat elektrický zámek prostřednictvím 4 vodičů až do 38 bytů. V okamžiku kdy návštěvník stiskne tlačítko příslušného účastníka na dveřní jednotce, je aktivován akustický signál vyzvánění a přenos obrazu. Na zobrazovací jednotce či jednotkách s odpovídající adresou je vidět snímaný obraz a ozývá se vyzváněcí gong. Po stisku tlačítka pro přijetí hovoru na zobrazovací jednotce je možné oboustranně hovořit s návštěvníkem a zároveň na displeji jednotky sledovat obraz snímaný kamerou z prostoru před dveřmi. Po stisku tlačítka dveřního zámku je na dveřní jednotce aktivováno relé zámku a je umožněno otevření dveří. Na jedné adrese lze provozovat až 4 vnitřní jednotky, mezi kterými lze využít funkci interkomu. 1.1 Základní vlastnosti Vyzvánění Citlivost mikrofonu Hlasitost reproduktoru Typ komunikace Počet vnitřních jednotek 2x gong (po dobu cca 7 sec) pevná hlasitost Nelze měnit Nastavitelná hlasitost mluvení (vyzvánění pevně) Half duplex mluví strana která je hlasitější Max 4 na jedné adrese Celkem adres 1 38 Externí zvonění Meziadresný interkom Nutno použít modul WRT-UNI ANO nutno použít modul WRT-UNI Interkom (bez určení konkrétní adresy, max. pro první 4 adresy) 1.2 Technické parametry Napájecí napětí 11 15V Odběr klid/aktivní dle typu jednotky Provozní teplota -20 až +55 C Čas zámku 5 sec (nelze měnit) Rozlišení kamery 420 řádků 4:3 Pozorovací úhel kamery 90 VARIANT plus, spol. s r.o. strana 3

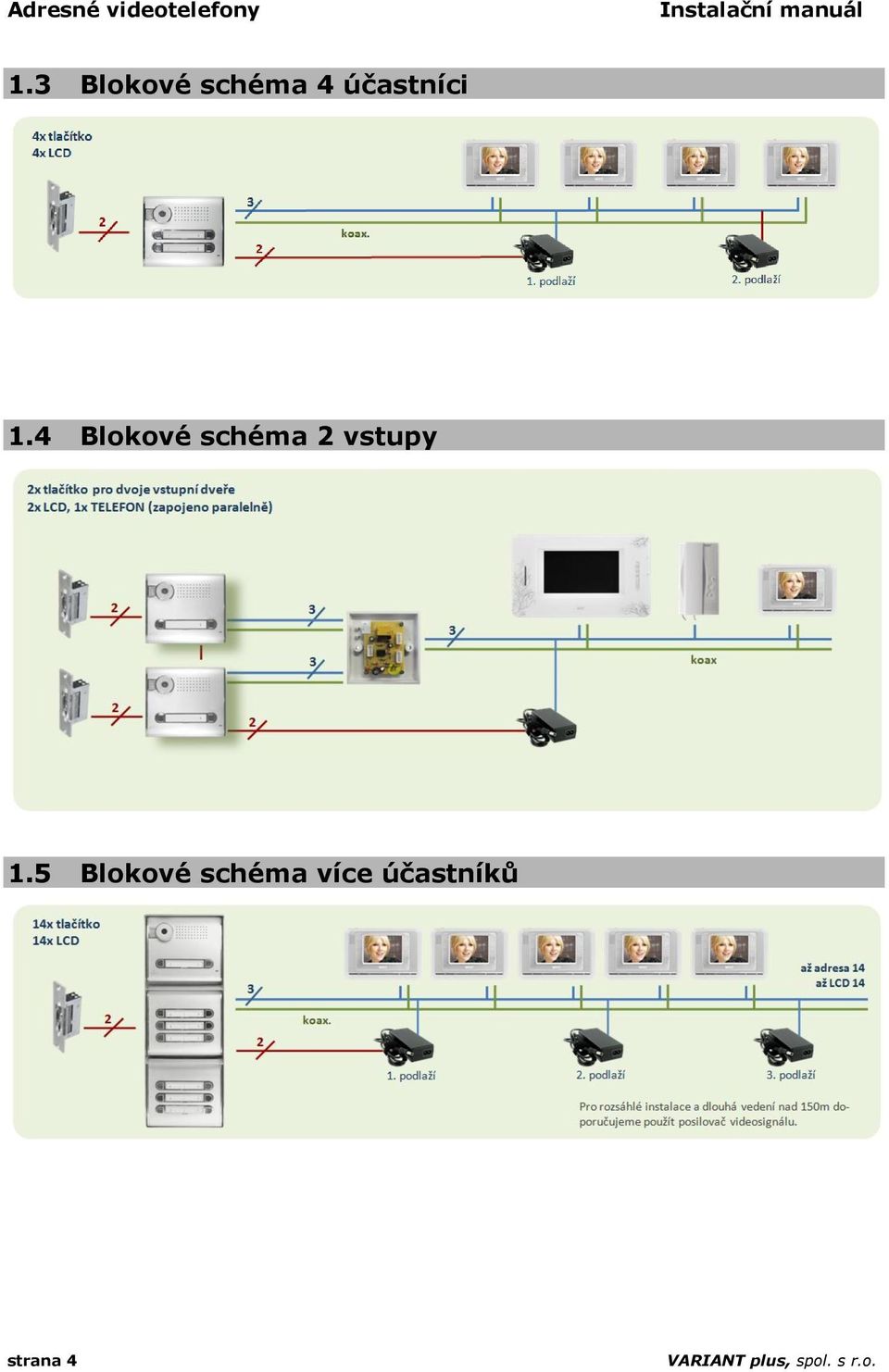

4 Adresné videotelefony 1.3 Blokové schéma 4 účastníci 1.4 Blokové schéma 2 vstupy 1.5 Blokové schéma více účastníků strana 4 VARIANT plus, spol. s r.o.

5 Adresné videotelefony 1.6 Vstupní tabla Odběr proudu klid/aktivní: 30/160 ma Odběr proudu klid/aktivní: 30/160 ma 1.7 Rozšiřující modul EHX-121 Odběr proudu klid/aktivní: 25/150 ma VARIANT plus, spol. s r.o. strana 5

6 Adresné videotelefony 1.8 Vnitřní jednotky Odběr proudu klid/aktivní: 20/90 ma Odběr proudu klid/aktivní: 60/250 ma Odběr proudu klid/aktivní: 30/350 ma strana 6 VARIANT plus, spol. s r.o.

7 Adresné videotelefony Odběr proudu klid/aktivní: 40/500 ma Odběr proudu klid/aktivní: 40/500 ma Odběr proudu klid/aktivní: 40/500 ma VARIANT plus, spol. s r.o. strana 7

8 Adresné videotelefony 2. Montáž Pro každou jednotku vyberte vhodné umístění, pod jednotkou musí být dostatečný prostor pro propojení přívodních vodičů. Každá jednotka se montuje na povrch pomocí držáku, nebo přímo na zeď. 2.1 Kabeláž Pro jednoduché aplikace postačí jako vedení kabel UTP cat5 jak pro sběrnici, tak pro přenos videosignálu a to do vzdálenosti cca 40metrů bez znatelné ztráty kvality obrazu. U kabelu SYKFY nedoporučujeme překračovat vzdálenost cca 30m. Důrazně však doporučujeme dodržet zapojení kroucených párů v kabelu podle schématu. Při navrhování rozsáhlejších systémů s delšími odbočkami může dojít k odrazům video signálu. V takovém případě je doporučeno trasu rozdělit v místě rozbočení pomocí aktivního video-zesilovače na více větví. Videosignál lze vést také odděleně pomocí kvalitního koaxiálního kabelu, tím lze přenést obraz až na 150m. Při zapojení na jinou kabeláž není zaručena kvalita přenosu videosignálu. Při použití více druhů kabelů na jedné instalaci (koaxiál + UTP) může být zapotřebí zapojit impedanční přizpůsobení ve formě Ohm rezistoru proti zemi do místa přechodu z jednoho kabelu na druhý, pak se nezapojuje jumper impedance na žádné jednotce. Dbejte na to, aby byl pod každou jednotkou dostatečný prostor pro propojení vodičů. 2.2 Napájení Na všech jednotkách musí být při aktivním hovoru, nebo při vyzvánění napájecí napětí vyšší než 11V. Aby bylo možné napájet jednotky po sběrnici, je k systémům dodávaný 15V napájecí zdroj. Je to z toho důvodu, aby byla dostatečná rezerva pro ztráty na vedení. V případě použití napájecího zdroje s jiným jmenovitým napětím nemusí systém správně fungovat. strana 8 VARIANT plus, spol. s r.o.

9 Adresné videotelefony 2.3 Montáž venkovní jednotky Při montáži venkovní jednotky je nutné dbát na to, aby se do kabelového propoje nedostala voda. Je nutné zamezit zatečení po zdi za jednotku a přívodní kabel mít přivedený zespod, aby po něm nemohla zatéct případná vlhkost z přívodní trubky. Při povrchové montáži vždy počítejte s prostorem pod jednotkou, ve kterém budete propojovat kabely od zařízení CU-12/CU-14/EHX121 Jednotka se montuje vždy na povrch a v případě montáže do venkovních prostor musí být montována do povětrnostní stříšky Povětrnostní kryty VARIANT plus, spol. s r.o. strana 9

10 Adresné videotelefony 2.4 Montáž vnitřní jednotky 1. Namontujte držák jednotky na vhodné místo tak, aby šipka na držáku směřovala směrem vzhůru. DU-06 a AM-02A se montují přímo na zeď. 2. Propojte vodiče dle schématu, zapojte jednotku na konektory 3. Jednotku nasaďte na držák a posunem dolů ji na držáku zaaretujte 2.5 Doporučená montážní výška Je vhodné zvolit takové umístění, aby všichni, kteří budou zařízení používat měli optimální pohled na obrazovku (zvolit kompromis mezi nejmenším a největším uživatelem) Venku Uvnitř strana 10 VARIANT plus, spol. s r.o.

11 Adresné videotelefony 3. Zapojení Při zapojování dodržujte schéma. Pozor, barevné značení vodičů u jednotek neodpovídá obecně zažitým standardům! 3.1 Vnitřní jednotka Popis konektorů Napájení po sběrnici Adresace Jestliže není zapojen ani jeden jumper je výchozí adresa jednotky 1 použití i v neadresném systému. Každý jumper má svoji hodnotu a jeho spojením se hodnota přičte k výchozí 1. VARIANT plus, spol. s r.o. strana 11

12 Adresné videotelefony 3.2 Venkovní jednotka Venkovní jednotka má 4 pinový konektor sběrnice (4), jumper pro volbu jednotky master/slave (3), trimr hlasitosti reproduktoru(2), výstup pro zámek (1) Zámek je ovládán venkovní jednotkou pomocí konektoru (1.) Zde je vyvedený bezpotenciálový kontakt relé, takže je zapotřebí pro zámek přivést napájení. Toto napájení doporučujeme vést od zdroje zvláštním kabelem, aby se zamezilo rušení sběrnice Rozšiřující modul EHX121 Těchto modůlů může být zapojeno až 6. Aby byly rozlišeny, tak se adresují. První modul zvoní na adresy 3 8 atd. Adresa Jp1 Jp2 Jp3 1 : : : 2 l : : : l : 4 l l : 5 l : l 6 l l l 1. Konektory pro propojení EHX-121 a CU Jumpery pro nastavení adresy strana 12 VARIANT plus, spol. s r.o.

13 Adresné videotelefony 3.3 Zapojení dvou a více vstupních jednotek Systém může mít dvě vstupní jednotky, v takovém případě musí být v systému rozbočovač APT-121. U jednotky SLAVE (DOOR2) pak bude zapojen jumper. Monitorovat zevnitř lze Master, po vypnutí a opětovném zapnutí monitorování i Slave jednotka. V případě, že je požadavek na více vstupních jednotek, lze tak docílit kaskádovitým zapojením dalších APT-121 do portu DOOR2 předchozího modulu.v systému může být pouze jedna jednotka Master, všechny další jednotky budou Slave (budou mít zapojen jumper). Monitorovat zevnitř lze pouze jednotka Master. VARIANT plus, spol. s r.o. strana 13

14 Adresné videotelefony 3.4 Schéma zapojení sběrnice Příklad zapojení s jedním tablem a dvěma vnitřními jednotkami. Všechny vnitřní jednotky se zapojují na sběrnici za sebou, délka odboček ze sběrnice by měla být minimální. Pokud není možné kabeláž takto připravit, lze sběrnici zapojit do hvězdy, ale je nutné počítat s případnými odrazy na videu (deformace obrazu, ztráta barev) V tomto případě je vhodné použít v místě rozbočení videozesilovač. strana 14 VARIANT plus, spol. s r.o.

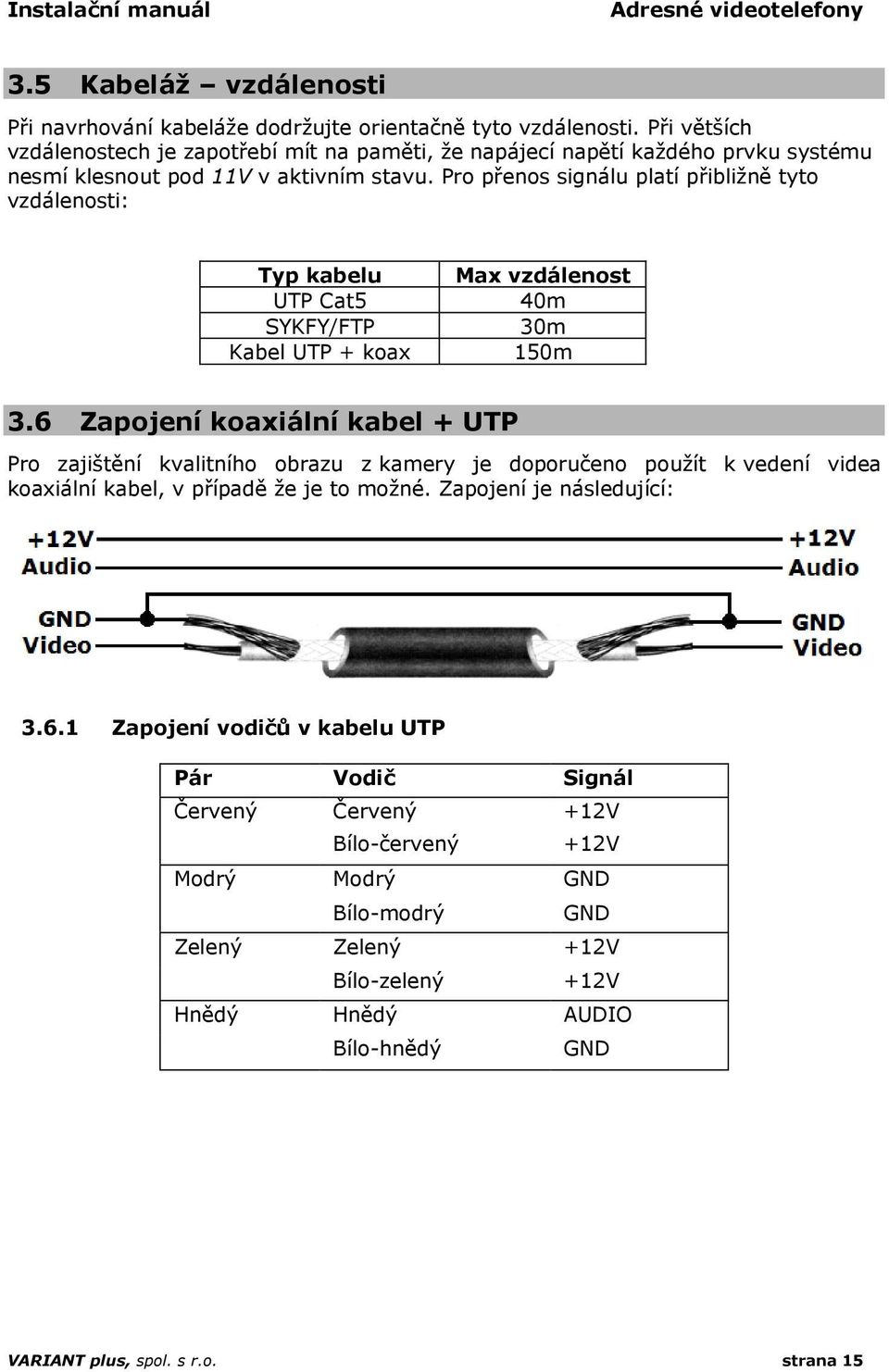

15 Adresné videotelefony 3.5 Kabeláž vzdálenosti Při navrhování kabeláže dodržujte orientačně tyto vzdálenosti. Při větších vzdálenostech je zapotřebí mít na paměti, že napájecí napětí každého prvku systému nesmí klesnout pod 11V v aktivním stavu. Pro přenos signálu platí přibližně tyto vzdálenosti: Typ kabelu UTP Cat5 SYKFY/FTP Kabel UTP + koax Max vzdálenost 40m 30m 150m 3.6 Zapojení koaxiální kabel + UTP Pro zajištění kvalitního obrazu z kamery je doporučeno použít k vedení videa koaxiální kabel, v případě že je to možné. Zapojení je následující: Zapojení vodičů v kabelu UTP Pár Vodič Signál Červený Červený +12V Bílo-červený +12V Modrý Modrý GND Bílo-modrý GND Zelený Zelený +12V Bílo-zelený +12V Hnědý Hnědý AUDIO Bílo-hnědý GND VARIANT plus, spol. s r.o. strana 15

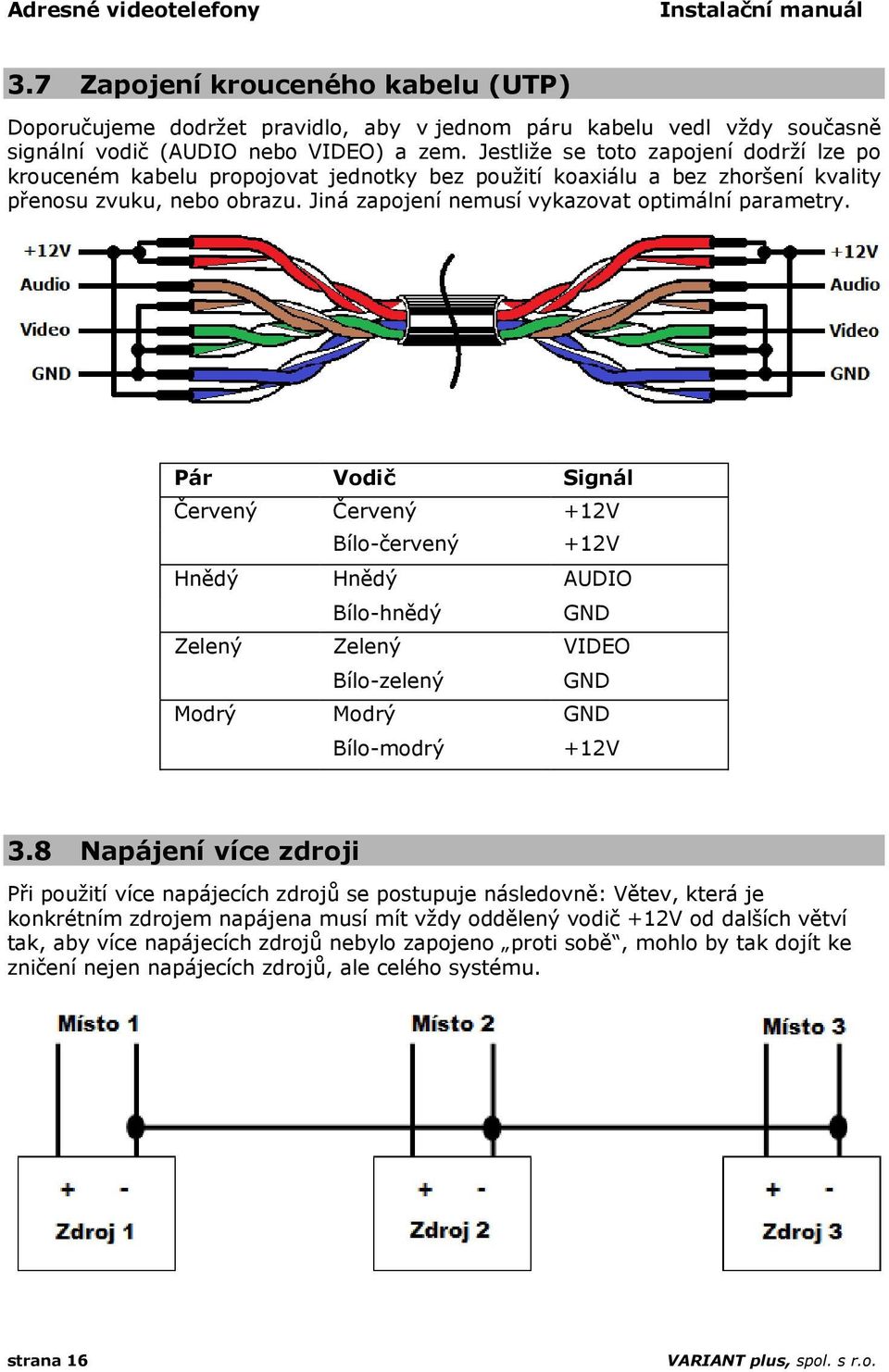

16 Adresné videotelefony 3.7 Zapojení krouceného kabelu (UTP) Doporučujeme dodržet pravidlo, aby v jednom páru kabelu vedl vždy současně signální vodič (AUDIO nebo VIDEO) a zem. Jestliže se toto zapojení dodrží lze po krouceném kabelu propojovat jednotky bez použití koaxiálu a bez zhoršení kvality přenosu zvuku, nebo obrazu. Jiná zapojení nemusí vykazovat optimální parametry. Pár Vodič Signál Červený Červený +12V Bílo-červený +12V Hnědý Hnědý AUDIO Bílo-hnědý GND Zelený Zelený VIDEO Bílo-zelený GND Modrý Modrý GND Bílo-modrý +12V 3.8 Napájení více zdroji Při použití více napájecích zdrojů se postupuje následovně: Větev, která je konkrétním zdrojem napájena musí mít vždy oddělený vodič +12V od dalších větví tak, aby více napájecích zdrojů nebylo zapojeno proti sobě, mohlo by tak dojít ke zničení nejen napájecích zdrojů, ale celého systému. strana 16 VARIANT plus, spol. s r.o.

17 Adresné videotelefony 3.9 Blokové schéma více zdrojů na velké vzdálenosti Pokud je dlouhá vzdálenost mezi jednotkami (zpravidla mezi venkovní a prvním monitorem), může být vzhledem k velkým ztrátám na vedení potřeba posílit napájení a zesílit videosignál. Podrobný návod k použití videozesilovače najdete v návodu k použití ZVK-102ED. VARIANT plus, spol. s r.o. strana 17

18 Adresné videotelefony 3.10 Připojení externí kamery možnost přepínání Jestliže chcete připojit externí kameru k jednotkám WRT a mít možnost přepínání na původní kameru v jednotce, postupujte podle tohoto schématu. Kamera v jednotce WRT má standardní PAL video signál 1Vpp, lze ji tedy nahradit libovolnou CCTV analogovou kamerou. K ovládání relé boardu RB2 použijte volné tlačítko na jednotce (např. u jednotky DU-06 bílá je tlačítko vyvedeno dozadu na konektor) Je nutno mít na paměti, že v jednom kabelu UTP nesmí vést více než jeden videosignál. strana 18 VARIANT plus, spol. s r.o.

19 Adresné videotelefony 3.11 Připojení externí kamery bez možnosti přepínání V případě, že nechcete použít obraz z původní kamery, nebo použijete jednotku AU- 12, systém se zapojí tímto způsobem. Videosignál z tabla se nezapojuje a signál z externí kamery se zapojí na video vodič do sběrnice. V případě, že bude kamera mít vlastní napájecí zdroj, propojí se stínění koaxiálního kabelu na GND a středový vodič na video. VARIANT plus, spol. s r.o. strana 19

20 Adresné videotelefony 4. Problémy a jejich odstranění Problém Řešení Jednotka hlásí obsazeno Není vidět video, nebo se obraz rozpadá Dveřní zámek neotevře Nelze se nikam dozvonit, ale monitorování jde Zvuk je příliš slabý, nebo naopak chytá zpětnou vazbu Hlasitost hovoru nelze korektně nastavit, na vnitřní jednotce je zřetelně slyšet síťový brum 50Hz Není někde aktivní hovor? Je správně připojena vnější jednotka? Je v pořádku vedení? Je propojka impedance spojená u správné jednotky? Je propojka impedance spojená alespoň u jedné jednotky? Je na jednotkách při zobrazování napájení alespoň 11V? Je do obvodu zámku zapojeno napájení pro zámek? Probíhá hovor s danou vnější jednotkou? Je dobře nastavená adresa vnitřní jednotky? Není spojený jumper na kamerové jednotce, přesto že je pouze jedna v systému? Proběhlo nastavení hlasitosti obou jednotek při probíhajícím hovoru? Není na reproduktoru, nebo mikrofonu nečistota, či ochranná fólie? Venkovní jednotka chytá rušení z blízkého vedení 230/400V Propojte kovové tělo kamerové jednotky s vodičem GND (červený vodič sběrnice přichytit pod jeden ze šroubů strana 20 VARIANT plus, spol. s r.o.
