1 Ing. Jan BRANDA PRUŽNOST A PEVNOST Výukový text pro učební obor Technik plynových zařízení Vzdělávací oblast RVP Plynová zařízení a Tepelná technika (mechanika) Pardubice 013

2 Použitá literatura: Technická mechanika I pro SOU, Ing. K. Mičkal, Informatorium, 008, čtvrté vydání Sbírka úloh z technické mechaniky pro SOU, Ing. K. Mičkal, Informatorium, 1998, páté vydání Studijní materiál: Mechanika I (Statika, Pružnost a Pevnost), M.H. 003, SPŠ Uherské Hradiště. Průběhy vnitřních sil na nosnících, přednáška a 5, Doc. Ing. Michal Micka, CSc., Ústav mechaniky a materiálů Fakulty dopravní ČVUT v Praze. 013 Strojnické tabulky, Jan Leinveber, Jaroslav Řasa, Pavel Vávra, Scientia spol s.r.o. pedagogické nakladatelství, 1999, třetí vydání Dílo smí být dále šířeno pod licencí CC BY-SA ( Výukový text je určen pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jakékoliv další využití podléhá autorskému zákonu. Všechna neocitovaná autorská díla jsou dílem autora. OBSAH: Pružnost a Pevnost se zabývá deformací a napětím (tlakem) v zatížených konstrukcích...3 Při výpočtech rozlišujeme 3 základní úlohy:...3 Způsoby zatížení:...3 Druhy namáhání:... Druhy napětí:... Popis základních druhů namáhání:...5 o Tah...5 o Tlak...5 o Smyk Střih...6 o Krut...7 o Ohyb...8 Tahový diagram (pracovní diagram, diagram napětí)...10 Mechanické vlastnosti materiálu:...11 o Příklady výpočtu:...11 Dovolené namáhání:...1 Pevnostní podmínka:...13 Deformační podmínka:...13 Kontrola:...13 o Příklady výpočtu:...15 o Výpočet namáhání v Tahu - Tlaku...16 o Výpočet namáhání na Střih (smyk)...16 o Výpočet namáhání na Krut...17 o Výpočet namáhání na Ohyb...17

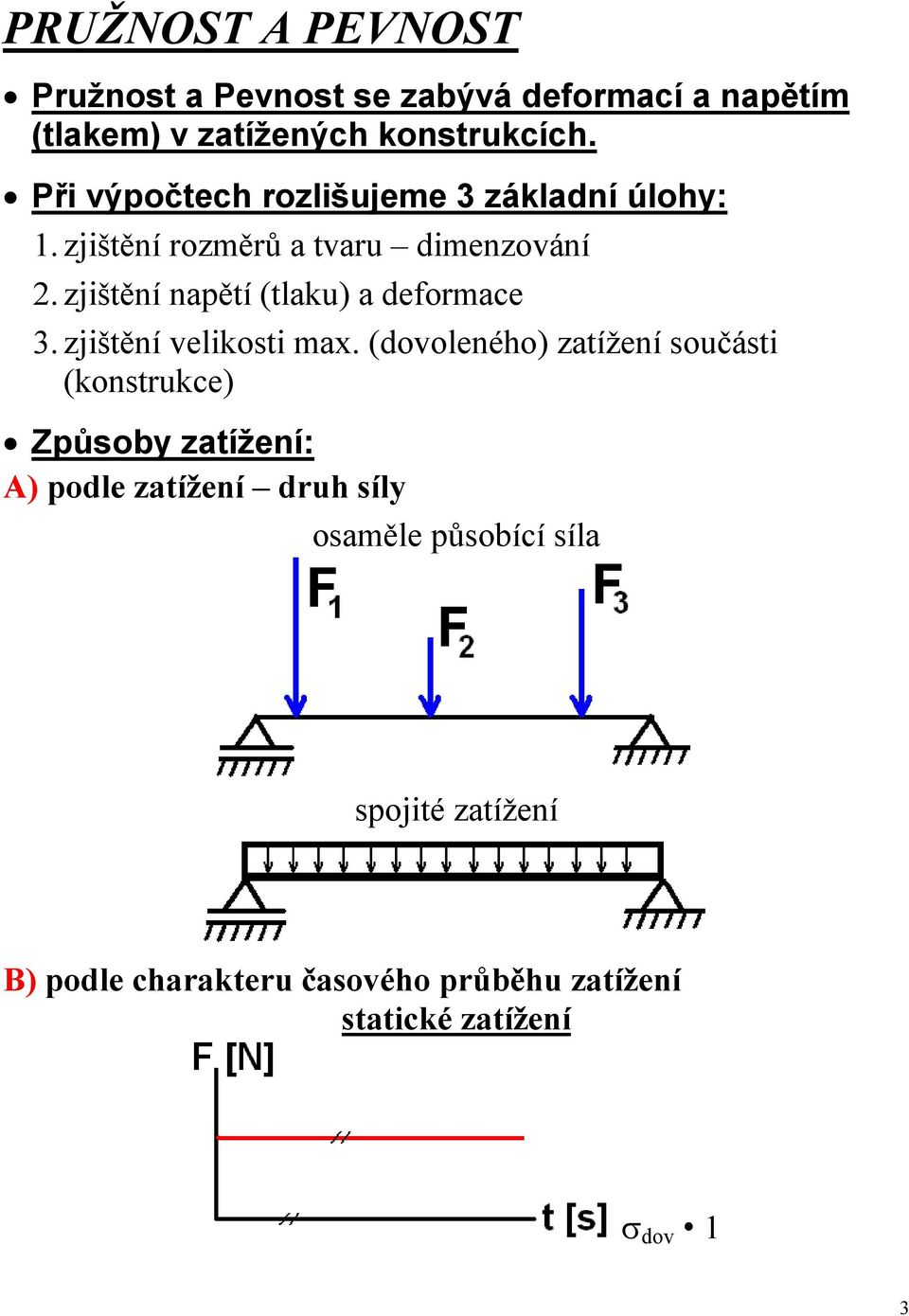

3 PRUŽNOST A PEVNOST Pružnost a Pevnost se zabývá deformací a napětím (tlakem) v zatížených konstrukcích. Při výpočtech rozlišujeme 3 základní úlohy: 1. zjištění rozměrů a tvaru dimenzování. zjištění napětí (tlaku) a deformace 3. zjištění velikosti max. (dovoleného) zatížení součásti (konstrukce) Způsoby zatížení: A) podle zatížení druh síly osaměle působící síla spojité zatížení B) podle charakteru časového průběhu zatížení statické zatížení σ dov 1 3

4 dynamické zatížení proměnlivá síla Střídavé zatížení σ dov 0,85 Druhy namáhání: Tah Tlak σ t Smyk (střih) τ s Krut Ohyb τ k σ o Rázové zatížení - buchar /3 σ dov 0,65 σ dov 0,65 Účinek vnějších sil, musí být vždy v rovnováze s účinkem sil vnitřních. Druhy napětí: Normálové napětí směr jeho účinku je kolmý na průřez. Označujeme ho písmenem σ (sigma). Tečné napětí směr jeho účinku je rovnoběžný s průřezem. Označujeme ho písmenem τ (tau).

5 Popis základních druhů namáhání: o Tah Definice: Součást je namáhána tahem, působí-li na ni dvě síly stejně velké, opačně orientované a směřují ven z průřezu. Síly jsou kolmé na průřez a leží na společné nositelce. Deformace materiálu: prodloužení a zúžení průřezu Pevnostní rovnice: Druh napětí: σ t - normálové napětí Deformační rovnice: o Tlak 5

6 Definice: Součást je namáhána tlakem, působí-li na ni dvě síly stejně velké, opačně orientované a směřují dovnitř průřezu. Síly jsou kolmé na průřez a leží na společné nositelce. Deformace materiálu: zkrácení a rozšíření průřezu Pevnostní rovnice: Druh napětí: σ d - normálové napětí Deformační rovnice: E modul pružnosti v tahu [MPa] (konstanta, která vyjadřuje pružnost materiálu,u materiálu zůstává trvalá deformace 0,005% původní délky) o Smyk Střih Definice: Součást je namáhána smykem, působí-li na ni dvě síly stejně velké, opačně orientované a rovnoběžné s průřezem. Deformace materiálu: posunutí součásti proti sobě (střih) Pevnostní rovnice: Druh napětí: τ s - tečné napětí 6

7 Deformační rovnice: G modul pružnosti ve smyku [MPa] o Krut Definice: Součást je namáhána krutem, působí-li na ni dvojice sil a rovnoběžná s průřezem. Deformace materiálu: zkroucení Pevnostní rovnice: Druh napětí: τ k - tečné napětí 7

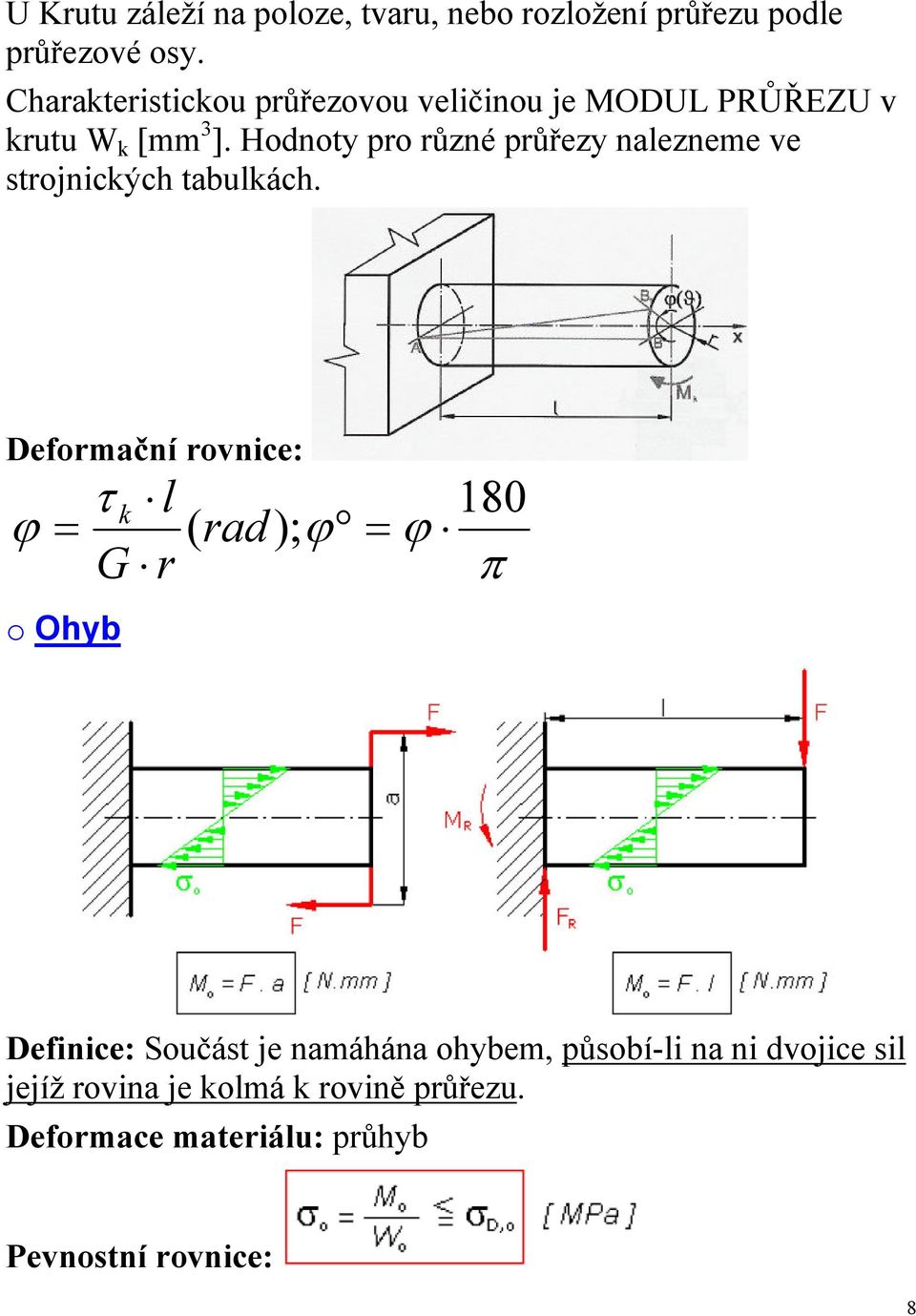

8 U Krutu záleží na poloze, tvaru, nebo rozložení průřezu podle průřezové osy. Charakteristickou průřezovou veličinou je MODUL PRŮŘEZU v krutu W k [mm 3 ]. Hodnoty pro různé průřezy nalezneme ve strojnických tabulkách. Deformační rovnice: τ k l 180 ϕ = ( rad); ϕ = ϕ G r π o Ohyb Definice: Součást je namáhána ohybem, působí-li na ni dvojice sil jejíž rovina je kolmá k rovině průřezu. Deformace materiálu: průhyb Pevnostní rovnice: 8

9 Druh napětí: σ o - normálové napětí U ohybu záleží na poloze, tvaru, nebo rozložení průřezu podle průřezové osy. Charakteristickou průřezovou veličinou je MODUL PRŮŘEZU v ohybu W o [mm 3 ]. Hodnoty pro různé průřezy nalezneme ve strojnických tabulkách. Ohybový moment určíme jako součet momentů od všech silových účinků po jedné straně řezu vůči řezu (metoda řezu). Pokud v řezu působí pouze ohybový moment, hovoříme o čistém ohybu. Ohybový moment bývá zpravidla doprovázen posouvající (smykovou) silou, tj. silou ležící v rovině řezu (u běžných nosníků tyto síly zanedbáváme). Výpočet max. ohybového momentu: 1. pomocí podmínky rovnováhy ΣF ix = 0; ΣF iy = 0; ΣM i = 0, vypočítáme reakce v podporách A, B.. Zakreslíme průběh vnitřních sil. 3. z levé strany počítáme průběh ohybových momentů. (ohybový moment v nosníku je reakcí na akci momentu vnějších silových účinků) 9

10 Tahový diagram (pracovní diagram, diagram napětí) Z důvodu bezpečnosti je nutné, aby skutečné napětí vznikající v zatížených součástech, nepřekročila přímkovou oblast oblast pružné deformace. Tgα = σ/ε = E [MPa] Hookův zákon 10

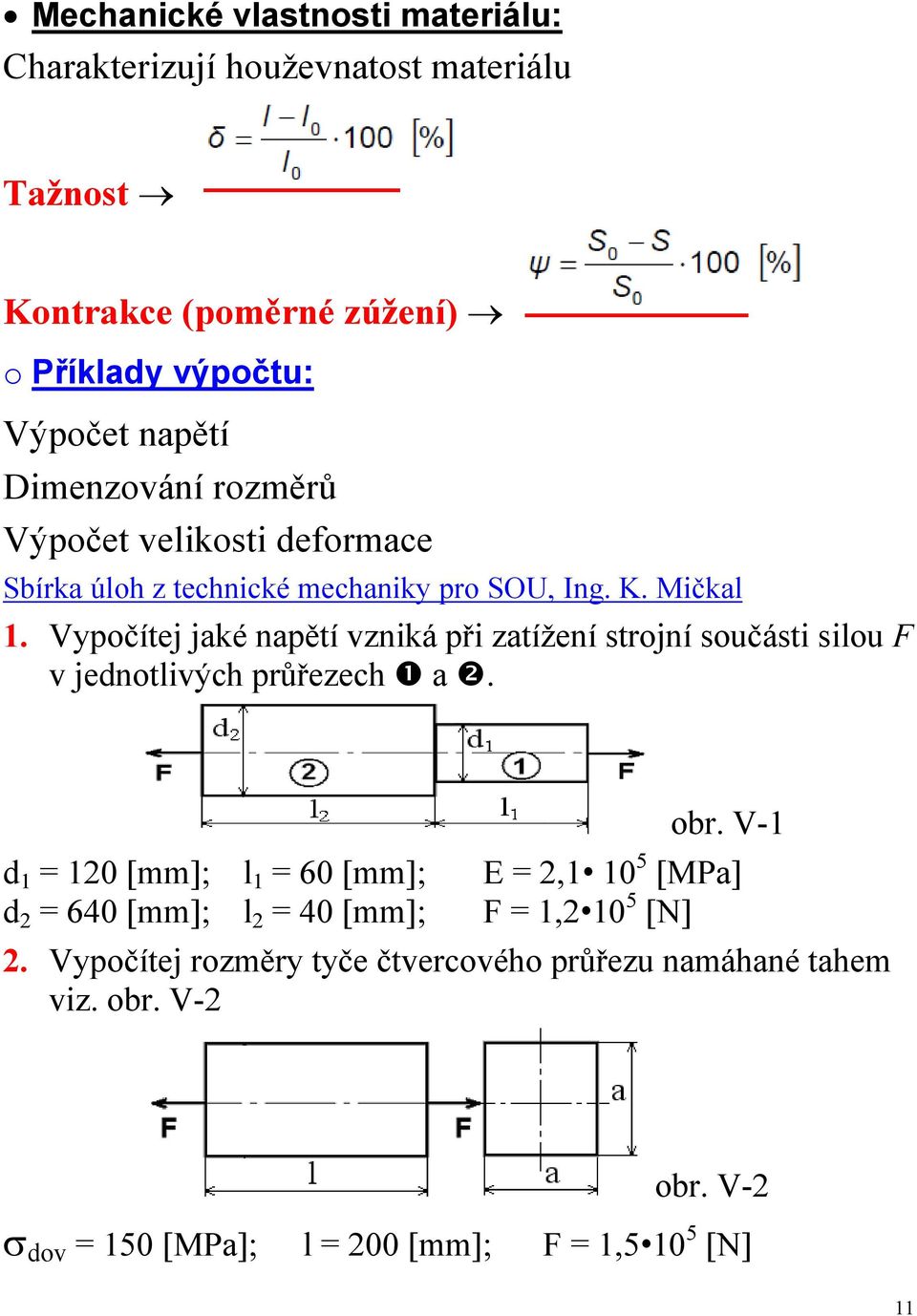

11 Mechanické vlastnosti materiálu: Charakterizují houževnatost materiálu Tažnost Kontrakce (poměrné zúžení) o Příklady výpočtu: Výpočet napětí Dimenzování rozměrů Výpočet velikosti deformace Sbírka úloh z technické mechaniky pro SOU, Ing. K. Mičkal 1. Vypočítej jaké napětí vzniká při zatížení strojní součásti silou F v jednotlivých průřezech a. obr. V-1 d 1 = 10 [mm]; l 1 = 60 [mm]; E =, [MPa] d = 60 [mm]; l = 0 [mm]; F = 1, 10 5 [N]. Vypočítej rozměry tyče čtvercového průřezu namáhané tahem viz. obr. V- obr. V- σ dov = 150 [MPa]; l = 00 [mm]; F = 1, [N] 11

12 3. Vypočítej jaké je absolutní a relativní prodloužení strojní součásti viz. obr. V-1 z příkladu 1.. Vypočítej jaké je absolutní a relativní prodloužení strojní součásti viz. obr. V-3. d 1 = 80 [mm]; l 1 = 500 [mm]; E = 0, [MPa] d = 60 [mm]; l = 700 [mm]; F = 1, 10 5 [N] Dovolené namáhání: A) U houževnatých materiálů je zřetelná mez kluzu σ dov = σ kt / k = 0,6 σ pt / k 1

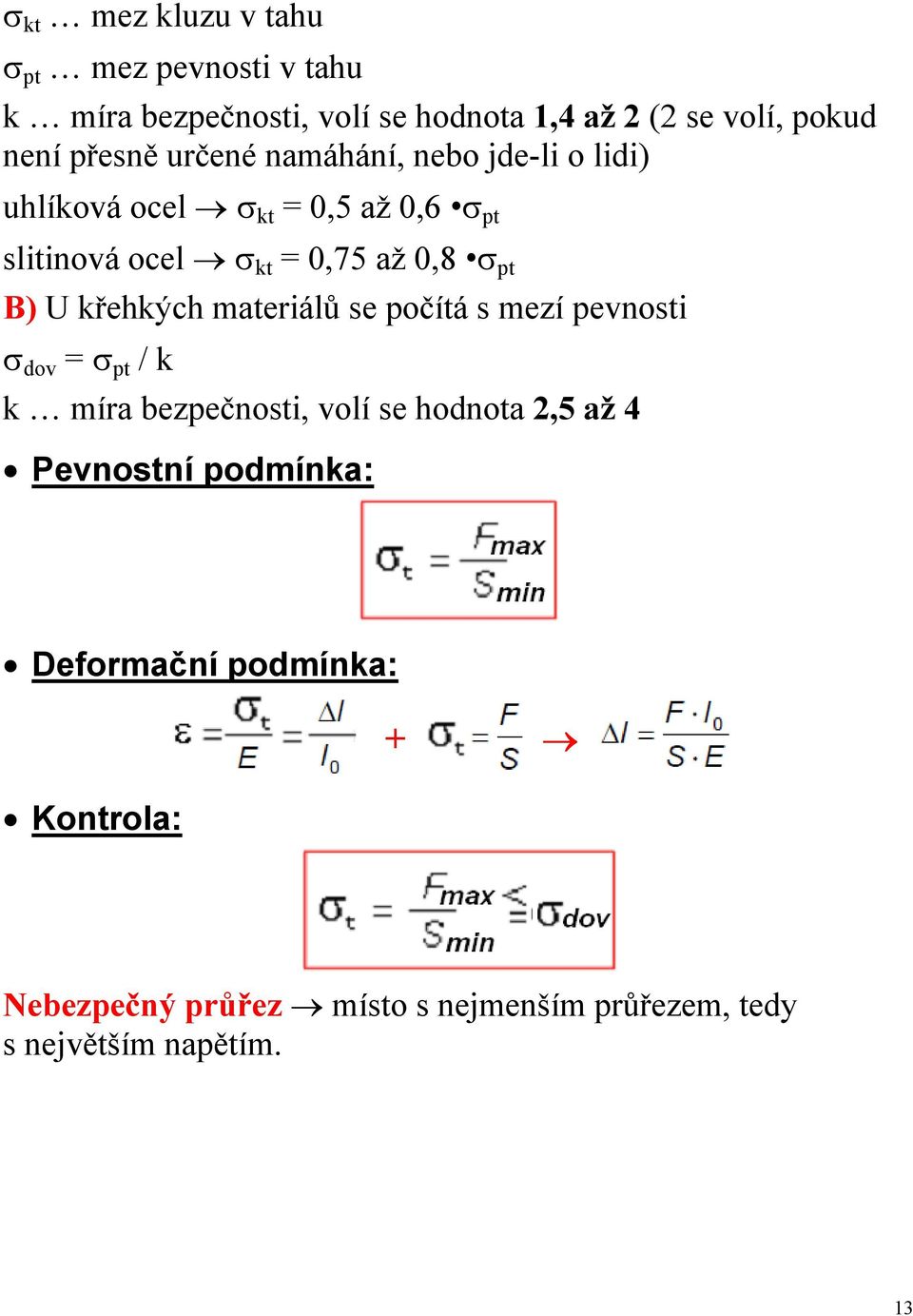

13 σ kt mez kluzu v tahu σ pt mez pevnosti v tahu k míra bezpečnosti, volí se hodnota 1, až ( se volí, pokud není přesně určené namáhání, nebo jde-li o lidi) uhlíková ocel σ kt = 0,5 až 0,6 σ pt slitinová ocel σ kt = 0,75 až 0,8 σ pt B) U křehkých materiálů se počítá s mezí pevnosti σ dov = σ pt / k k míra bezpečnosti, volí se hodnota,5 až Pevnostní podmínka: Deformační podmínka: Kontrola: + Nebezpečný průřez místo s nejmenším průřezem, tedy s největším napětím. 13

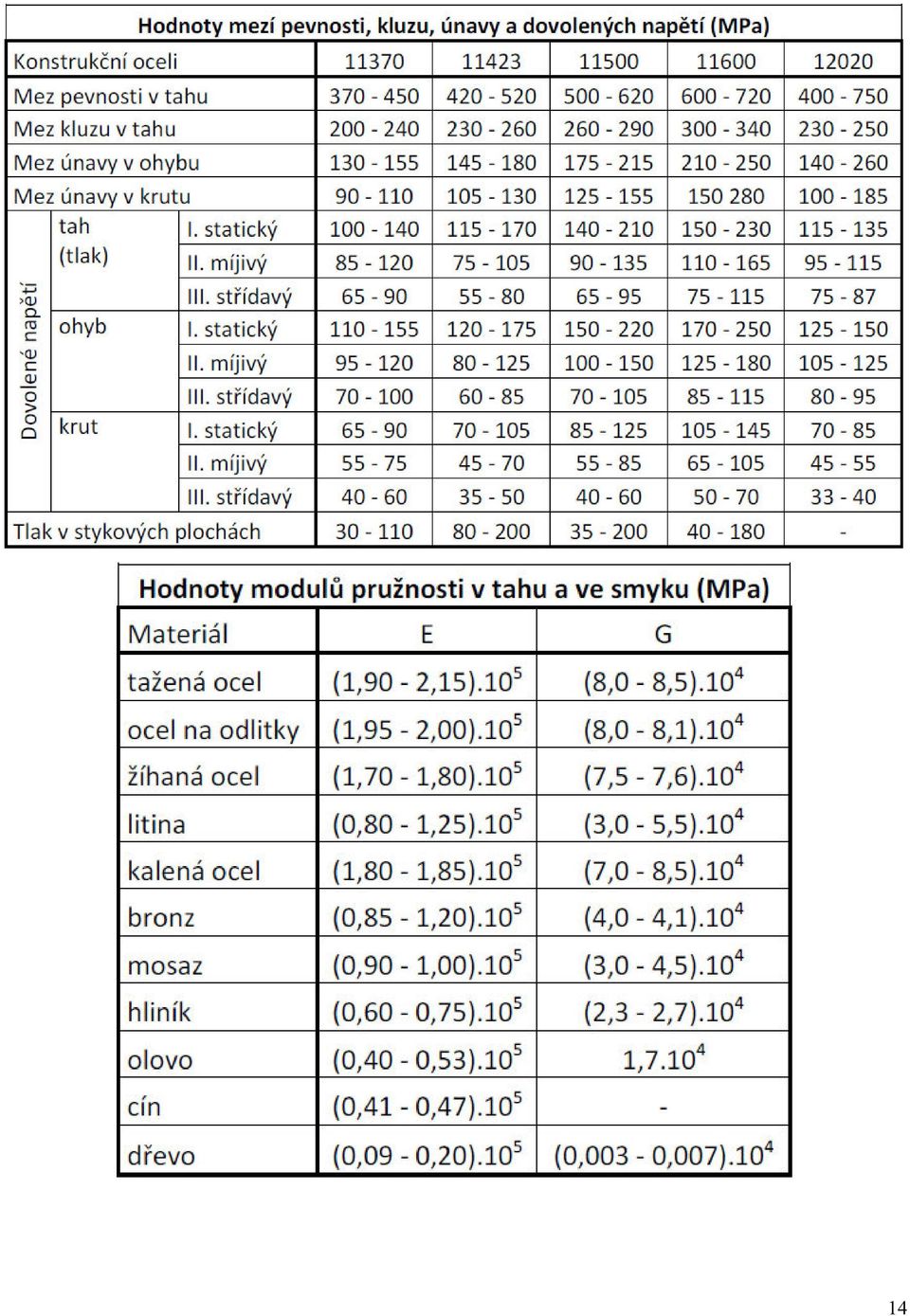

14 1

15 o Příklady výpočtu: Sbírka úloh z technické mechaniky pro SOU, Ing. K. Mičkal 1. Výpočtem zkontrolujte navrženou součást, zatíženou proměnlivou silou. obr. V-1 d = 0 [mm]; D = 0 [mm]; l = 60 [mm]; F = 1 10 [N] materiál ocel σ pt = 370 [MPa]; míra bezpečnosti k = 1,8.. Určete největší dovolené zatížení F dřevěného sloupku, jehož průřez má plochu S. S = 160 x 160 [mm]; materiál dřevo σ Dov = 10 [MPa] 3. Určete největší dovolené zatížení F ocelového svorníku. b = 300 [mm]; h = 15 [mm]; d = 5 [mm]; σ Dov = 90 [MPa] 15

16 o Výpočet namáhání v Tahu - Tlaku Příklad: 1.1. Vypočítej jaké napětí vzniká při zatížení strojní součásti silou F v jednotlivých průřezech a. d 1 = 100 [mm]; l 1 = 50 [mm]; E =, [MPa] d = 600 [mm]; l = 30 [mm]; F = 10 5 [N] Řešení: π d1 π 100 S 1 = = = 785[ mm ] π d π 600 S = = = 873[ mm F 10 5 F 10 5 σ t 1 = = = 1,7[ MPa] σ t = = = 0,35[ MPa] S 785 S Napětí v průřezu d 1 = 100 [mm]. Napětí v průřezu d 1 = 600 [mm]. ] 1.. Vypočítej jaké je absolutní a relativní prodloužení strojní součásti. F l01 σ t1 l01 = [ mm S E E 1 absolutní prodloužení 1 ] F l01 F l0 1, l = l1 + l1 = + = = 3, , = 3, [ mm ] 5 S E S E,1 10 relativní prodloužení l ε = l 0 = 0 5, = 3,85 10 [%] o Výpočet namáhání na Střih (smyk) Příklad: Vypočítej jaká bude střižní síla průstřižníku? Materiál, který se bude stříhat - ocel uhlíková ocel - koeficient (0,6) d = 0 [mm]; tl = [mm]; Řešení: τ s = c σ P, t = 0,6 500= 300[ MPa] F F F τ s = = = S obvod tloušťka π d ; tloušťka F π d π 0 = S τ s = tl τ s = 300= 37699[ N] 16

17 Střižná síla musí být větší než [N]. o Výpočet namáhání na Krut Příklad: Navrhni d a urči velikost úhlu zkroucení ϕ kruhového hřídele, který je namáhán kroutícím momentem M k. M k = 10 [Nmm]; l = 3 [m]; materiál - ocel 11500; G = 8 10 [MPa] τ k l 180 ϕ = ( rad); ϕ = ϕ G r π Řešení: τd,k viz strojnické tabulky pro materiál ocel 11500, statická síla (τd,k= 100 [MPa]) 10 M k M k τ 100[ 3 D, k = Wk = = = mm ] W τ 100 k D, k Navržení d pro kruhový průřez: W π d = 16 Wk 16 π π 3 3 k d = = 3 = Velikost úhlu zkoucení: J p π d τ k l M k l M k l = ; ϕ= = = 3 G r Wk G r G J p 7,986[ mm] o Výpočet namáhání na Ohyb = π 7, = 0,939[ rad] Příklad: Navrhněte rozměry nápravy železničního vagónu, jde-li a) o kruhový průřez d, b) mezikrohový průřez d 1, d. G = 8 10 [N]; a = 180 [mm]; l = 800 [mm]; materiál - ocel σ Do = 80 [MPa]; d 1 : d =. Řešení: 1. Nakreslíme výpočtové schéma podle obrázku a), výsledkem je obrázek b).. Určíme vazbové síly. Vzhledem k souměrnosti konstrukce i zatížení platí: R A = R B = F = G/ = 10 [N] Poznámka: Pro výpočet vazbových sil použijeme podmínky rovnováhy: ΣFix= 0; ΣFiy= 0; ΣMi= 0. ΣMi A = 0 = F 1 a+ F (a+l)+ R B (a+l)= R B

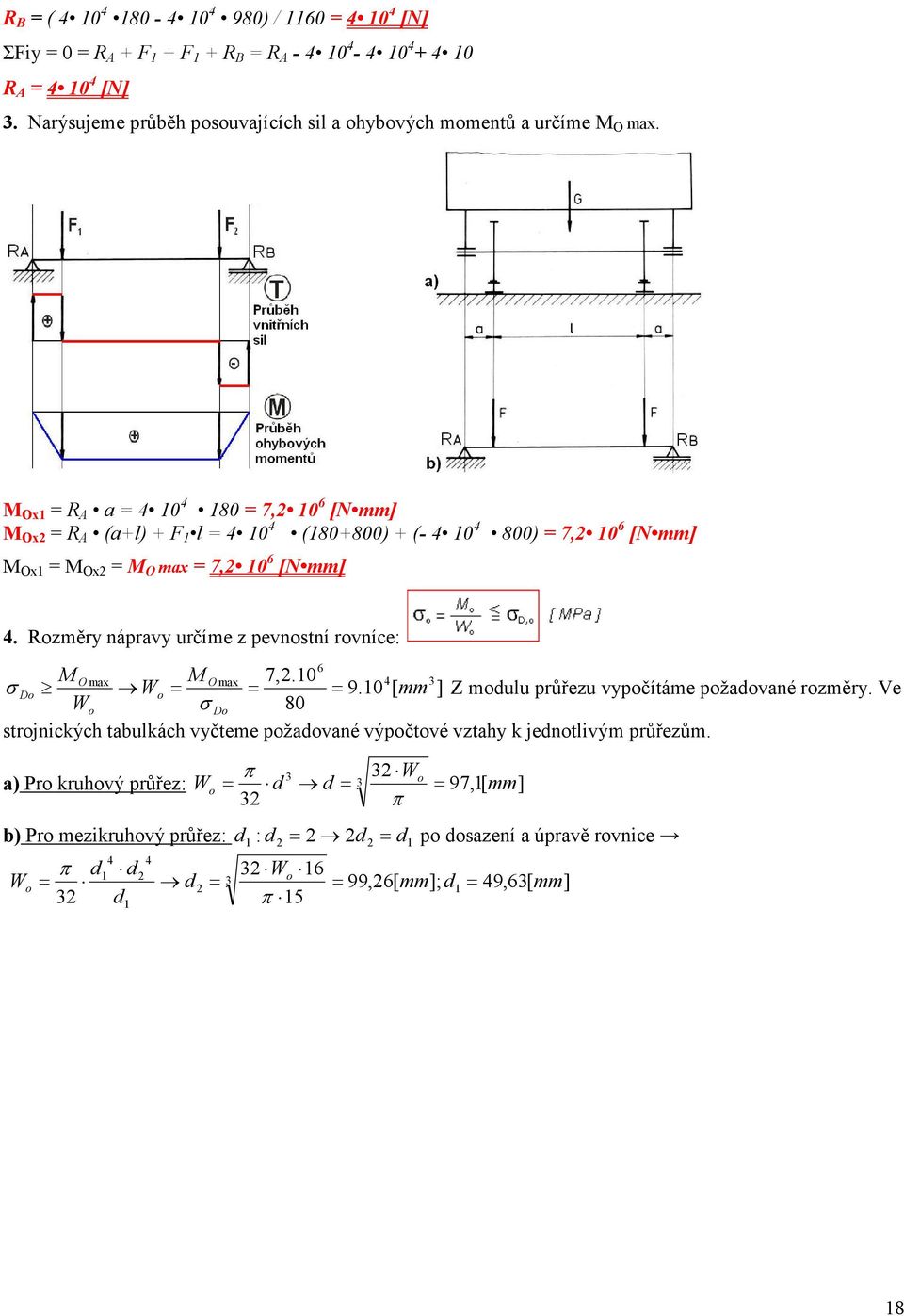

18 R B = ( ) / 1160 = 10 [N] ΣFiy = 0 = R A + F 1 + F 1 + R B = R A R A = 10 [N] 3. Narýsujeme průběh posouvajících sil a ohybových momentů a určíme M O max. M Ox1 = R A a = = 7, 10 6 [N mm] M Ox = R A (a+l) + F 1 l = 10 ( ) + ( ) = 7, 10 6 [N mm] M Ox1 = M Ox = M O max = 7, 10 6 [N mm]. Rozměry nápravy určíme z pevnostní rovníce: 6 M Omax M Omax 7,.10 3 σ Do Wo = = = 9.10 [ mm ] Z modulu průřezu vypočítáme požadované rozměry. Ve Wo σ Do 80 strojnických tabulkách vyčteme požadované výpočtové vztahy k jednotlivým průřezům. π 3 3 W a) Pro kruhový průřez: 3 o Wo = d d = = 97,1[ mm] 3 π b) Pro mezikruhový průřez: d 1: d = d = d1 po dosazení a úpravě rovnice W π d d 3 W o = d = = 99,6[ mm]; d1 9,63[ ] 3 d π 15 mm o = 1 18
