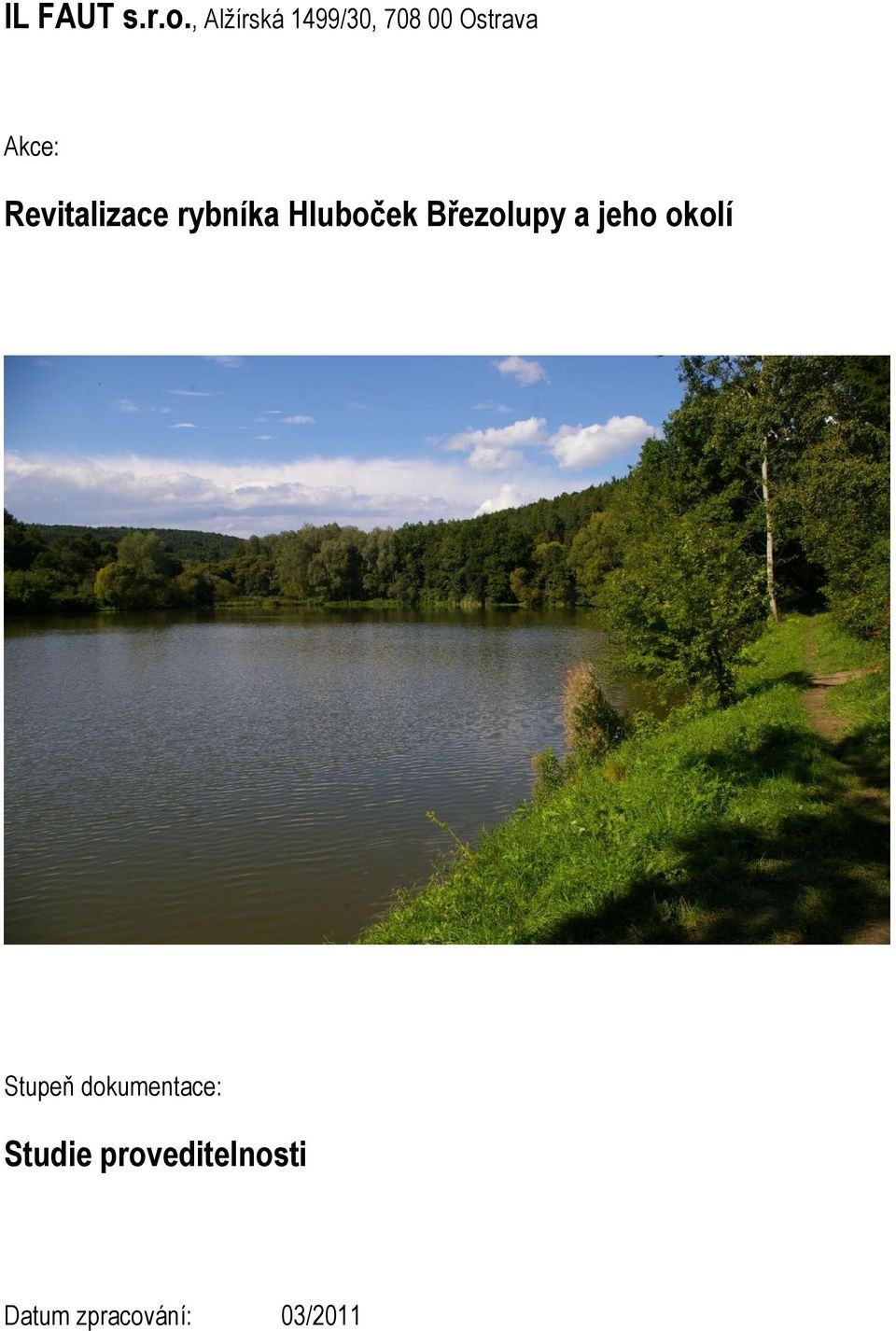

1 IL FAUT s.r.o., Alžírská 1499/30, Ostrava Akce: Revitalizace rybníka Hluboček Březolupy a jeho okolí Stupeň dokumentace: Studie proveditelnosti Datum zpracování: 03/2011

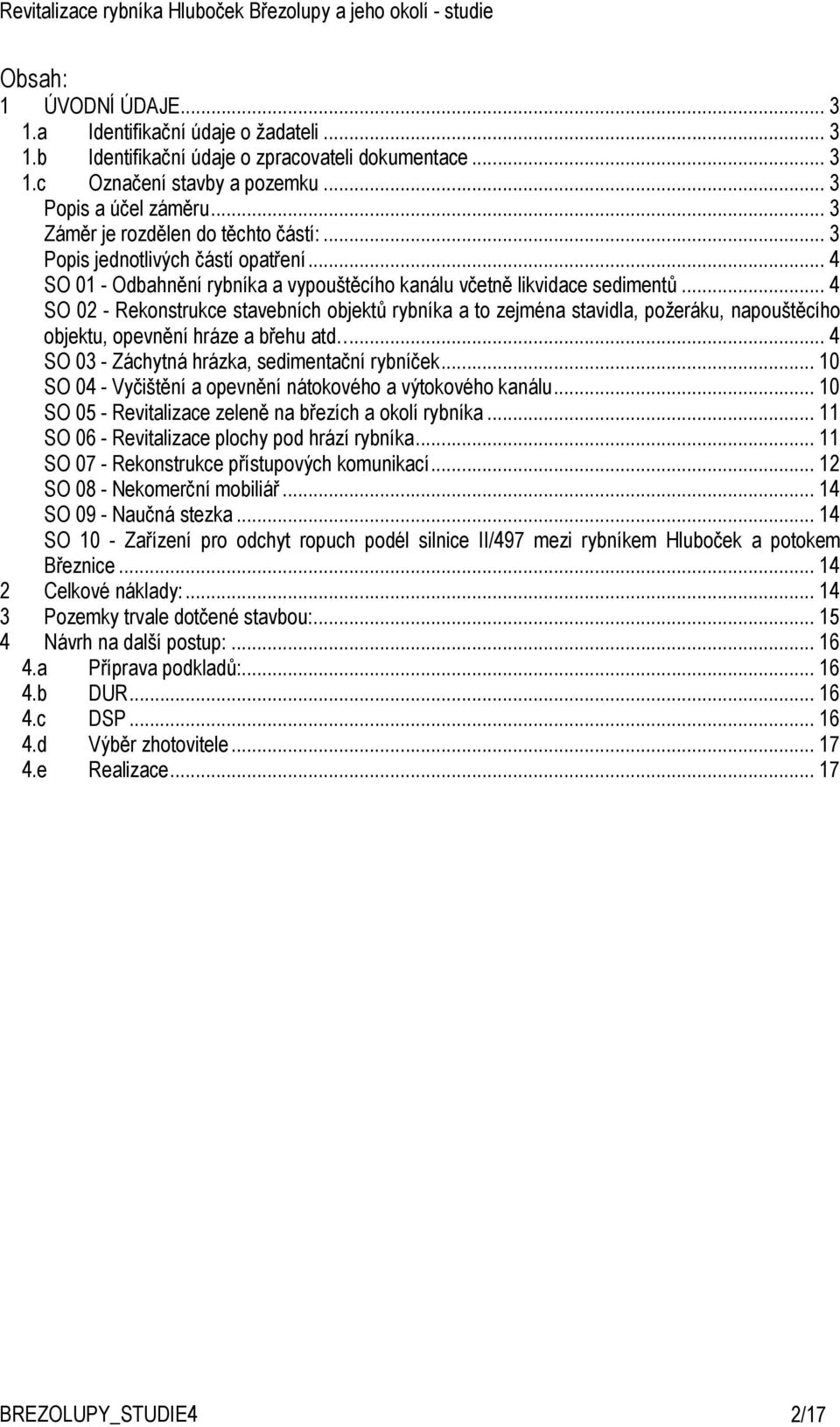

2 Obsah: 1 ÚVODNÍ ÚDAJE a Identifikační údaje o žadateli b Identifikační údaje o zpracovateli dokumentace c Označení stavby a pozemku... 3 Popis a účel záměru... 3 Záměr je rozdělen do těchto částí:... 3 Popis jednotlivých částí opatření... 4 SO 01 - Odbahnění rybníka a vypouštěcího kanálu včetně likvidace sedimentů... 4 SO 02 - Rekonstrukce stavebních objektů rybníka a to zejména stavidla, požeráku, napouštěcího objektu, opevnění hráze a břehu atd... 4 SO 03 - Záchytná hrázka, sedimentační rybníček SO 04 - Vyčištění a opevnění nátokového a výtokového kanálu SO 05 - Revitalizace zeleně na březích a okolí rybníka SO 06 - Revitalizace plochy pod hrází rybníka SO 07 - Rekonstrukce přístupových komunikací SO 08 - Nekomerční mobiliář SO 09 - Naučná stezka SO 10 - Zařízení pro odchyt ropuch podél silnice II/497 mezi rybníkem Hluboček a potokem Březnice Celkové náklady: Pozemky trvale dotčené stavbou: Návrh na další postup: a Příprava podkladů: b DUR c DSP d Výběr zhotovitele e Realizace BREZOLUPY_STUDIE4 2/17

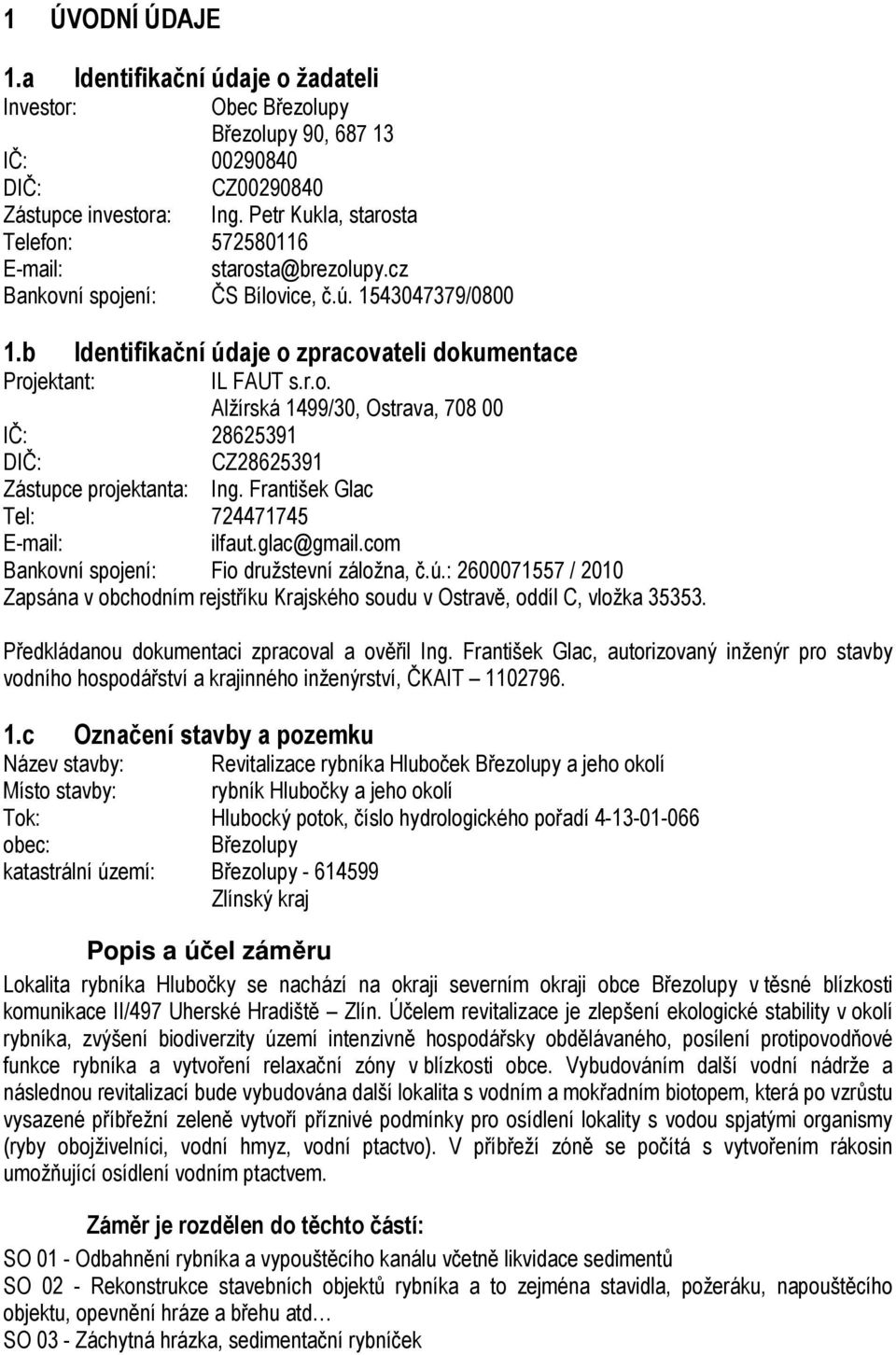

3 1 ÚVODNÍ ÚDAJE 1.a Identifikační údaje o žadateli Investor: Obec Březolupy Březolupy 90, IČ: DIČ: CZ Zástupce investora: Ing. Petr Kukla, starosta Telefon: starosta@brezolupy.cz Bankovní spojení: ČS Bílovice, č.ú / b Identifikační údaje o zpracovateli dokumentace Projektant: IL FAUT s.r.o. Alžírská 1499/30, Ostrava, IČ: DIČ: CZ Zástupce projektanta: Ing. František Glac Tel: ilfaut.glac@gmail.com Bankovní spojení: Fio družstevní záložna, č.ú.: / 2010 Zapsána v obchodním rejstříku Krajského soudu v Ostravě, oddíl C, vložka Předkládanou dokumentaci zpracoval a ověřil Ing. František Glac, autorizovaný inženýr pro stavby vodního hospodářství a krajinného inženýrství, ČKAIT c Označení stavby a pozemku Název stavby: Revitalizace rybníka Hluboček Březolupy a jeho okolí Místo stavby: rybník Hlubočky a jeho okolí Tok: Hlubocký potok, číslo hydrologického pořadí obec: Březolupy katastrální území: Březolupy Zlínský kraj Popis a účel záměru Lokalita rybníka Hlubočky se nachází na okraji severním okraji obce Březolupy v těsné blízkosti komunikace II/497 Uherské Hradiště Zlín. Účelem revitalizace je zlepšení ekologické stability v okolí rybníka, zvýšení biodiverzity území intenzivně hospodářsky obdělávaného, posílení protipovodňové funkce rybníka a vytvoření relaxační zóny v blízkosti obce. Vybudováním další vodní nádrže a následnou revitalizací bude vybudována další lokalita s vodním a mokřadním biotopem, která po vzrůstu vysazené příbřežní zeleně vytvoří příznivé podmínky pro osídlení lokality s vodou spjatými organismy (ryby obojživelníci, vodní hmyz, vodní ptactvo). V příbřeží zóně se počítá s vytvořením rákosin umožňující osídlení vodním ptactvem. Záměr je rozdělen do těchto částí: SO 01 - Odbahnění rybníka a vypouštěcího kanálu včetně likvidace sedimentů SO 02 - Rekonstrukce stavebních objektů rybníka a to zejména stavidla, požeráku, napouštěcího objektu, opevnění hráze a břehu atd SO 03 - Záchytná hrázka, sedimentační rybníček

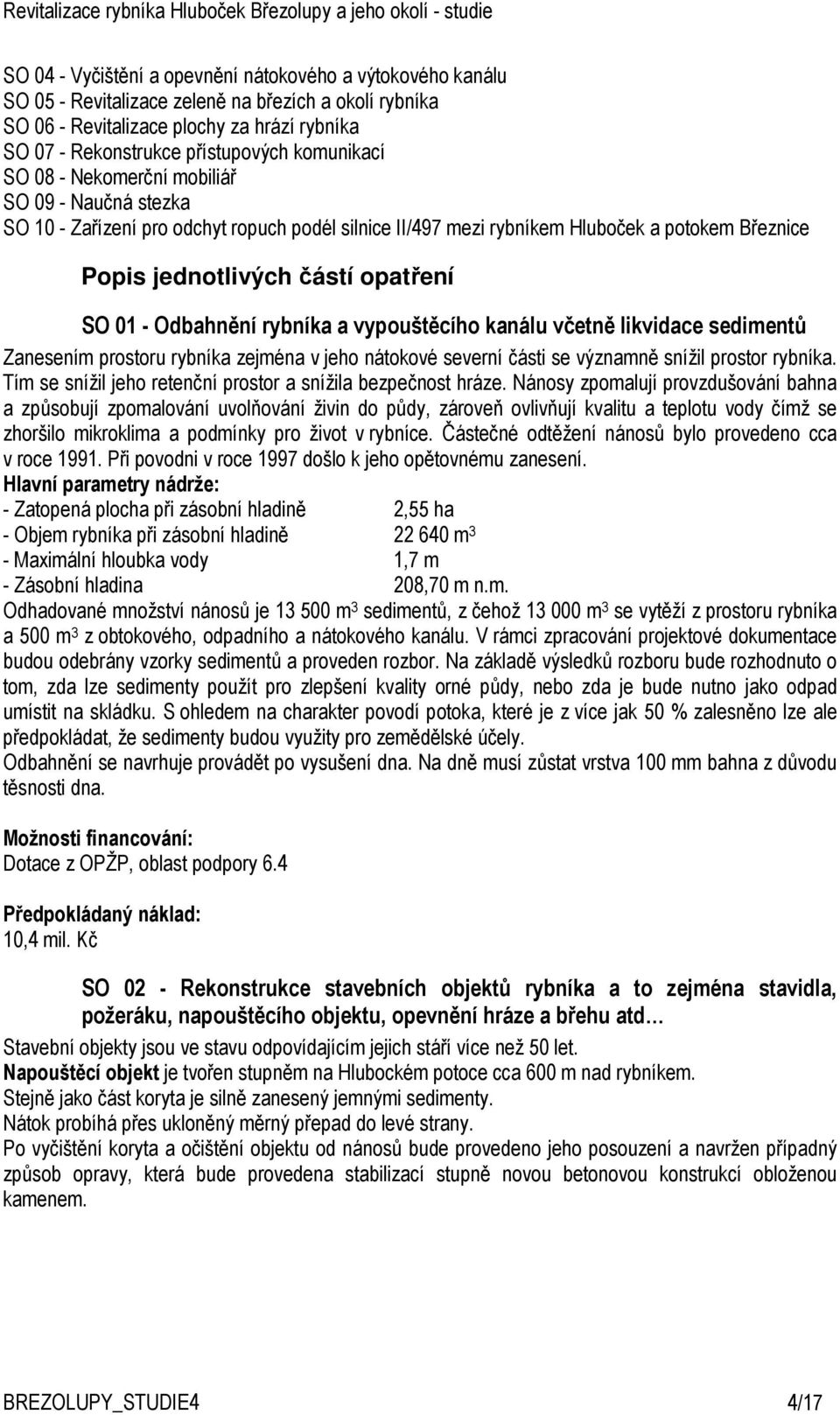

4 SO 04 - Vyčištění a opevnění nátokového a výtokového kanálu SO 05 - Revitalizace zeleně na březích a okolí rybníka SO 06 - Revitalizace plochy za hrází rybníka SO 07 - Rekonstrukce přístupových komunikací SO 08 - Nekomerční mobiliář SO 09 - Naučná stezka SO 10 - Zařízení pro odchyt ropuch podél silnice II/497 mezi rybníkem Hluboček a potokem Březnice Popis jednotlivých částí opatření SO 01 - Odbahnění rybníka a vypouštěcího kanálu včetně likvidace sedimentů Zanesením prostoru rybníka zejména v jeho nátokové severní části se významně snížil prostor rybníka. Tím se snížil jeho retenční prostor a snížila bezpečnost hráze. Nánosy zpomalují provzdušování bahna a způsobují zpomalování uvolňování živin do půdy, zároveň ovlivňují kvalitu a teplotu vody čímž se zhoršilo mikroklima a podmínky pro život v rybníce. Částečné odtěžení nánosů bylo provedeno cca v roce Při povodni v roce 1997 došlo k jeho opětovnému zanesení. Hlavní parametry nádrže: - Zatopená plocha při zásobní hladině 2,55 ha - Objem rybníka při zásobní hladině m 3 - Maximální hloubka vody 1,7 m - Zásobní hladina 208,70 m n.m. Odhadované množství nánosů je m 3 sedimentů, z čehož m 3 se vytěží z prostoru rybníka a 500 m 3 z obtokového, odpadního a nátokového kanálu. V rámci zpracování projektové dokumentace budou odebrány vzorky sedimentů a proveden rozbor. Na základě výsledků rozboru bude rozhodnuto o tom, zda lze sedimenty použít pro zlepšení kvality orné půdy, nebo zda je bude nutno jako odpad umístit na skládku. S ohledem na charakter povodí potoka, které je z více jak 50 % zalesněno lze ale předpokládat, že sedimenty budou využity pro zemědělské účely. Odbahnění se navrhuje provádět po vysušení dna. Na dně musí zůstat vrstva 100 mm bahna z důvodu těsnosti dna. Dotace z OPŽP, oblast podpory ,4 mil. Kč SO 02 - Rekonstrukce stavebních objektů rybníka a to zejména stavidla, požeráku, napouštěcího objektu, opevnění hráze a břehu atd Stavební objekty jsou ve stavu odpovídajícím jejich stáří více než 50 let. Napouštěcí objekt je tvořen stupněm na Hlubockém potoce cca 600 m nad rybníkem. Stejně jako část koryta je silně zanesený jemnými sedimenty. Nátok probíhá přes ukloněný měrný přepad do levé strany. Po vyčištění koryta a očištění objektu od nánosů bude provedeno jeho posouzení a navržen případný způsob opravy, která bude provedena stabilizací stupně novou betonovou konstrukcí obloženou kamenem. BREZOLUPY_STUDIE4 4/17

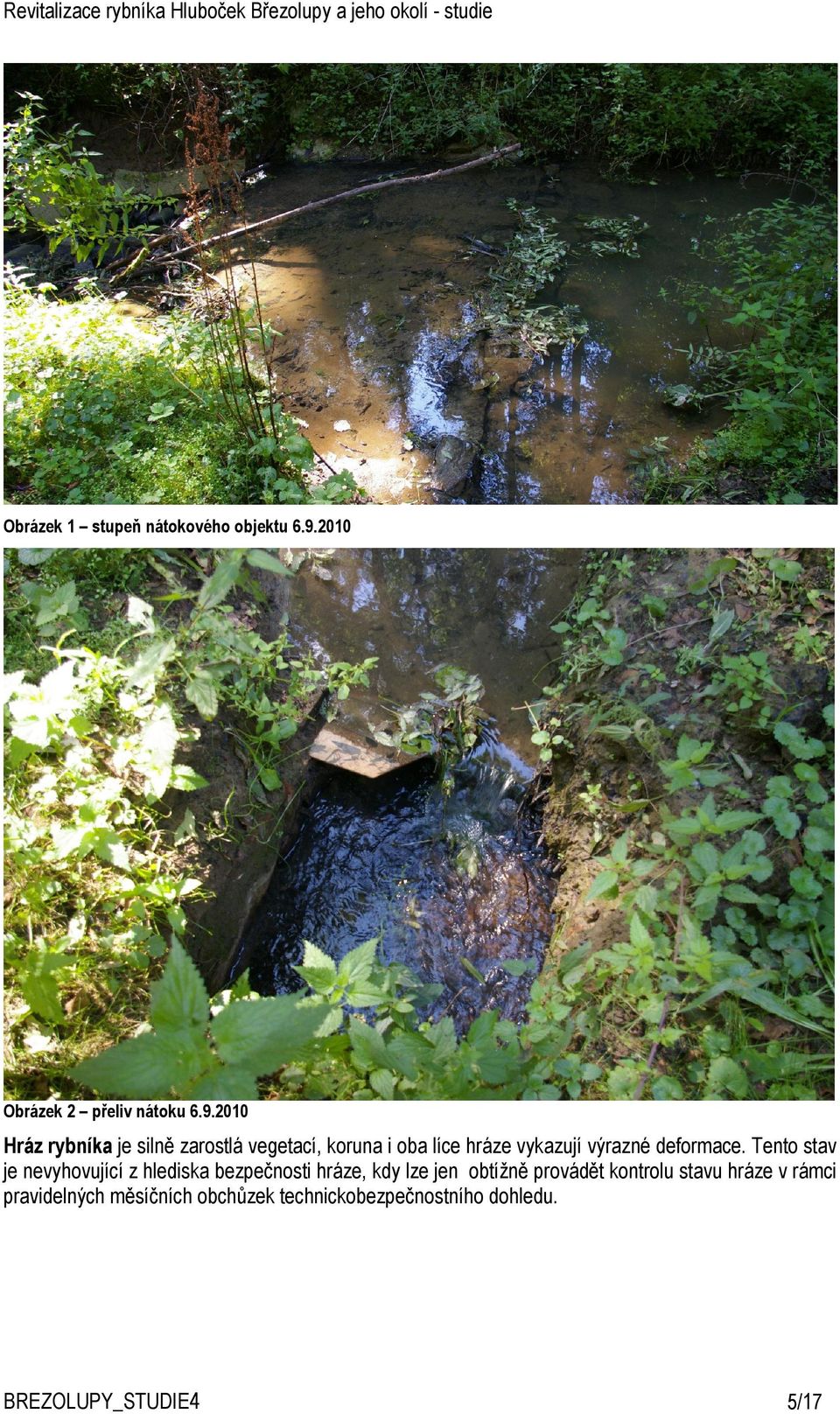

5 Obrázek 1 stupeň nátokového objektu Obrázek 2 přeliv nátoku Hráz rybníka je silně zarostlá vegetací, koruna i oba líce hráze vykazují výrazné deformace. Tento stav je nevyhovující z hlediska bezpečnosti hráze, kdy lze jen obtížně provádět kontrolu stavu hráze v rámci pravidelných měsíčních obchůzek technickobezpečnostního dohledu. BREZOLUPY_STUDIE4 5/17

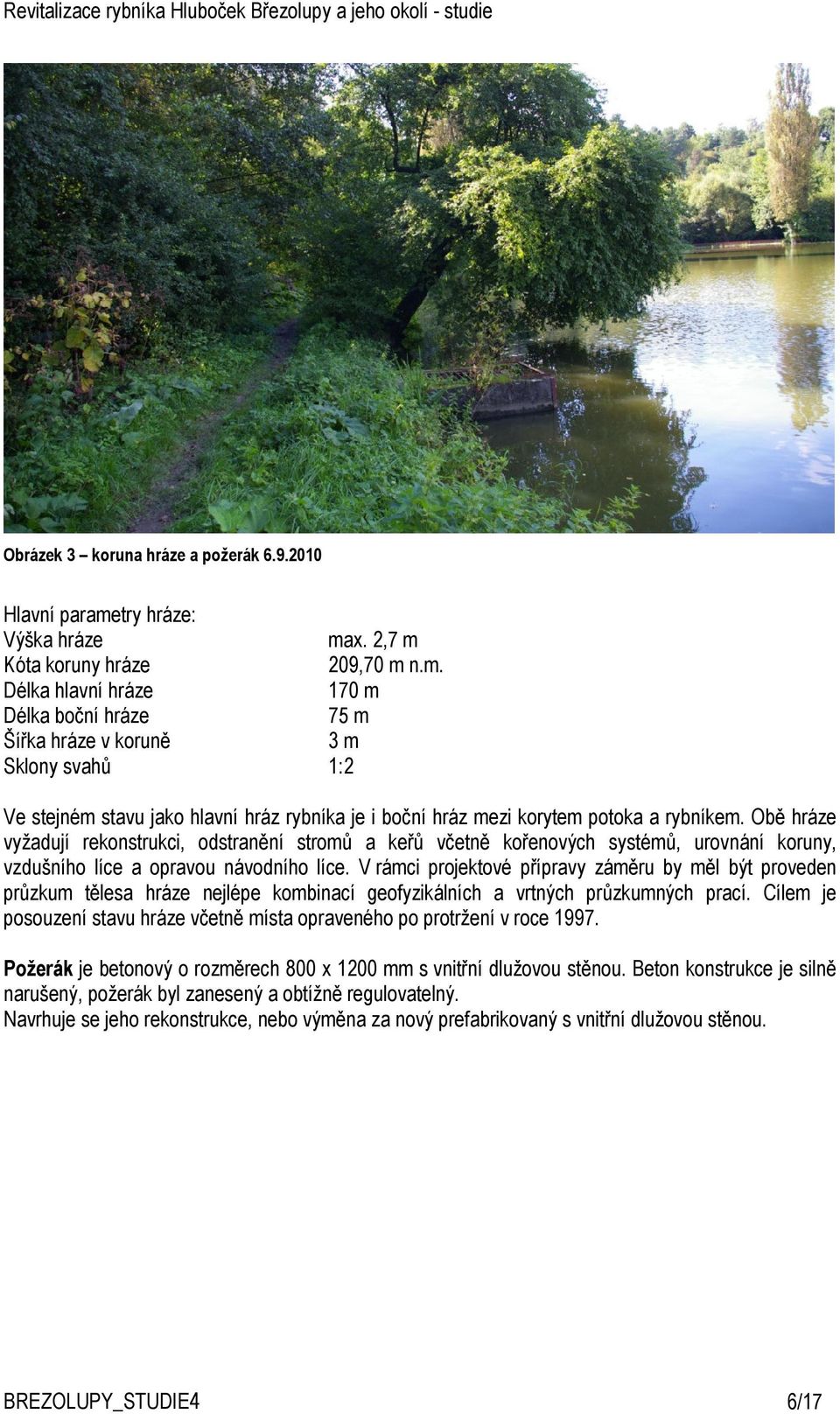

6 Obrázek 3 koruna hráze a požerák Hlavní parametry hráze: Výška hráze max. 2,7 m Kóta koruny hráze 209,70 m n.m. Délka hlavní hráze 170 m Délka boční hráze 75 m Šířka hráze v koruně 3 m Sklony svahů 1:2 Ve stejném stavu jako hlavní hráz rybníka je i boční hráz mezi korytem potoka a rybníkem. Obě hráze vyžadují rekonstrukci, odstranění stromů a keřů včetně kořenových systémů, urovnání koruny, vzdušního líce a opravou návodního líce. V rámci projektové přípravy záměru by měl být proveden průzkum tělesa hráze nejlépe kombinací geofyzikálních a vrtných průzkumných prací. Cílem je posouzení stavu hráze včetně místa opraveného po protržení v roce Požerák je betonový o rozměrech 800 x 1200 mm s vnitřní dlužovou stěnou. Beton konstrukce je silně narušený, požerák byl zanesený a obtížně regulovatelný. Navrhuje se jeho rekonstrukce, nebo výměna za nový prefabrikovaný s vnitřní dlužovou stěnou. BREZOLUPY_STUDIE4 6/17

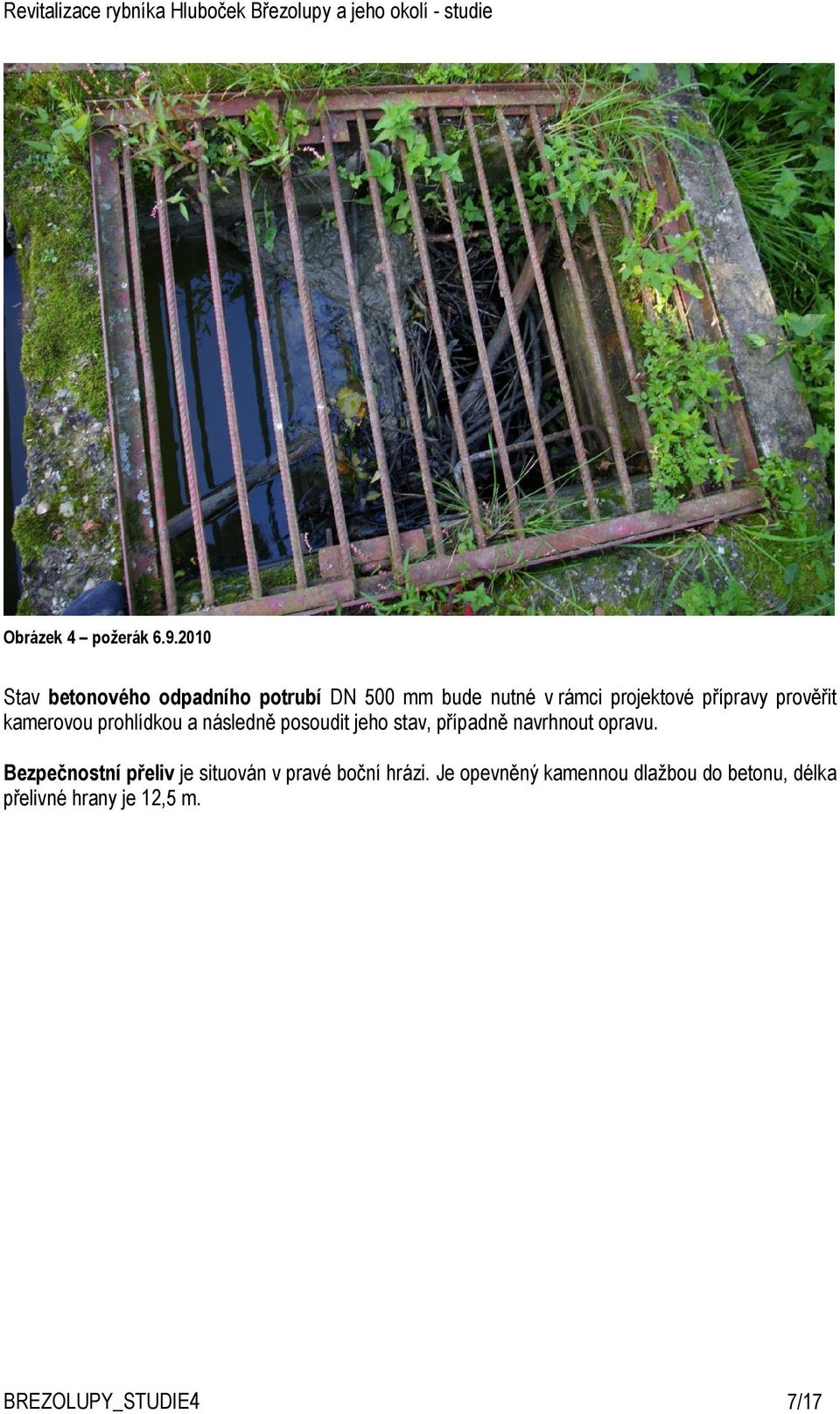

7 Obrázek 4 požerák Stav betonového odpadního potrubí DN 500 mm bude nutné v rámci projektové přípravy prověřit kamerovou prohlídkou a následně posoudit jeho stav, případně navrhnout opravu. Bezpečnostní přeliv je situován v pravé boční hrázi. Je opevněný kamennou dlažbou do betonu, délka přelivné hrany je 12,5 m. BREZOLUPY_STUDIE4 7/17

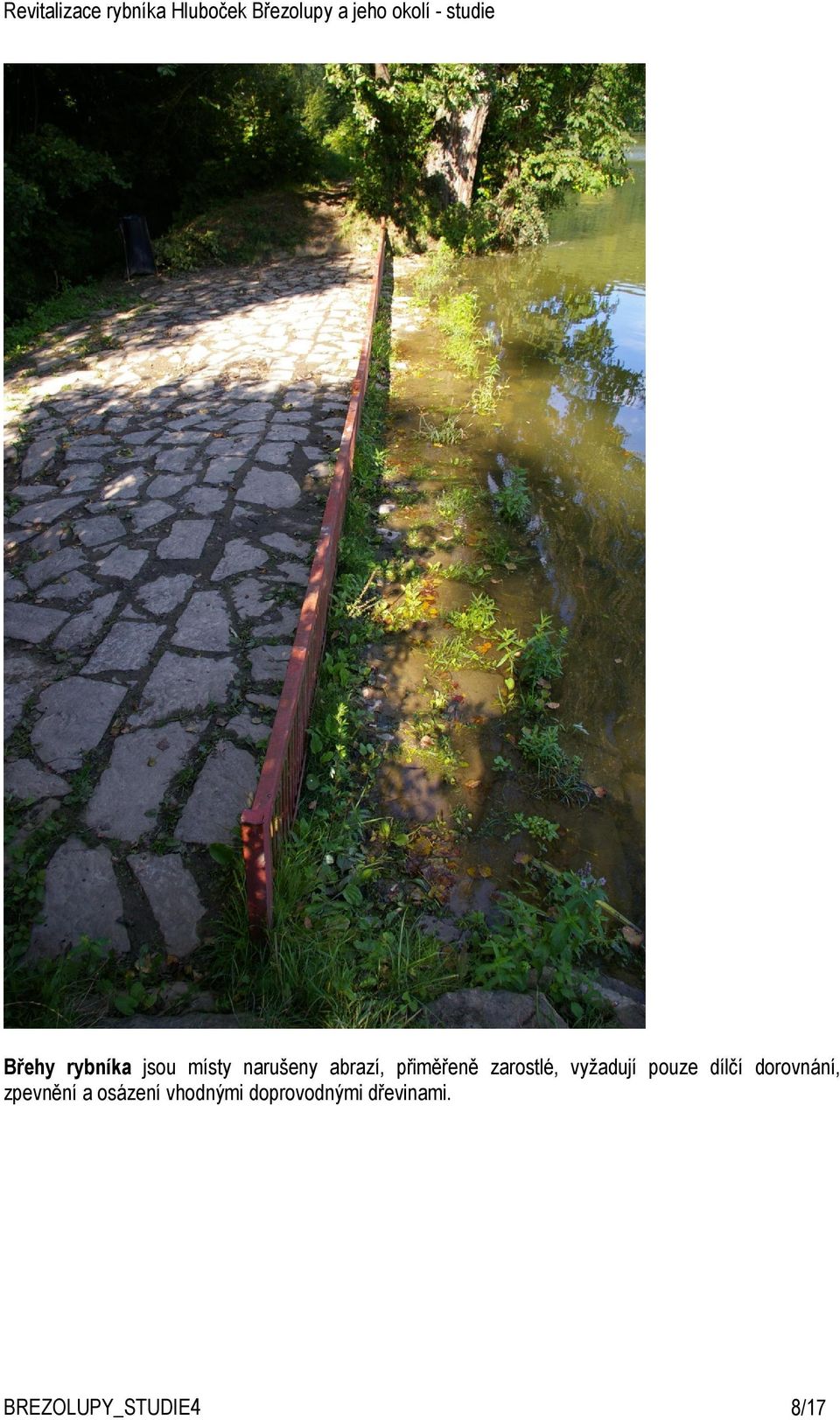

8 Břehy rybníka jsou místy narušeny abrazí, přiměřeně zarostlé, vyžadují pouze dílčí dorovnání, zpevnění a osázení vhodnými doprovodnými dřevinami. BREZOLUPY_STUDIE4 8/17

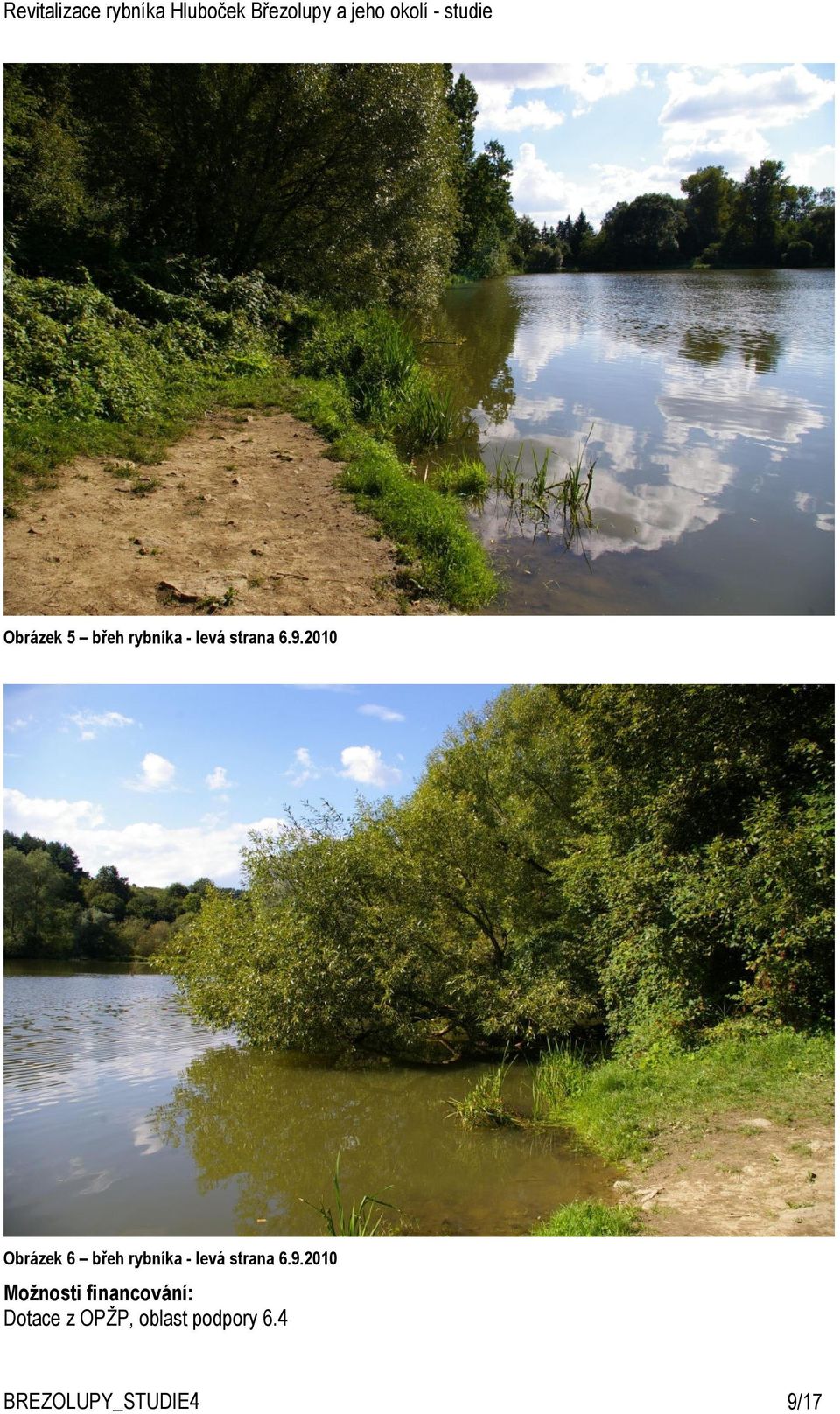

9 Obrázek 5 břeh rybníka - levá strana Obrázek 6 břeh rybníka - levá strana Dotace z OPŽP, oblast podpory 6.4 BREZOLUPY_STUDIE4 9/17

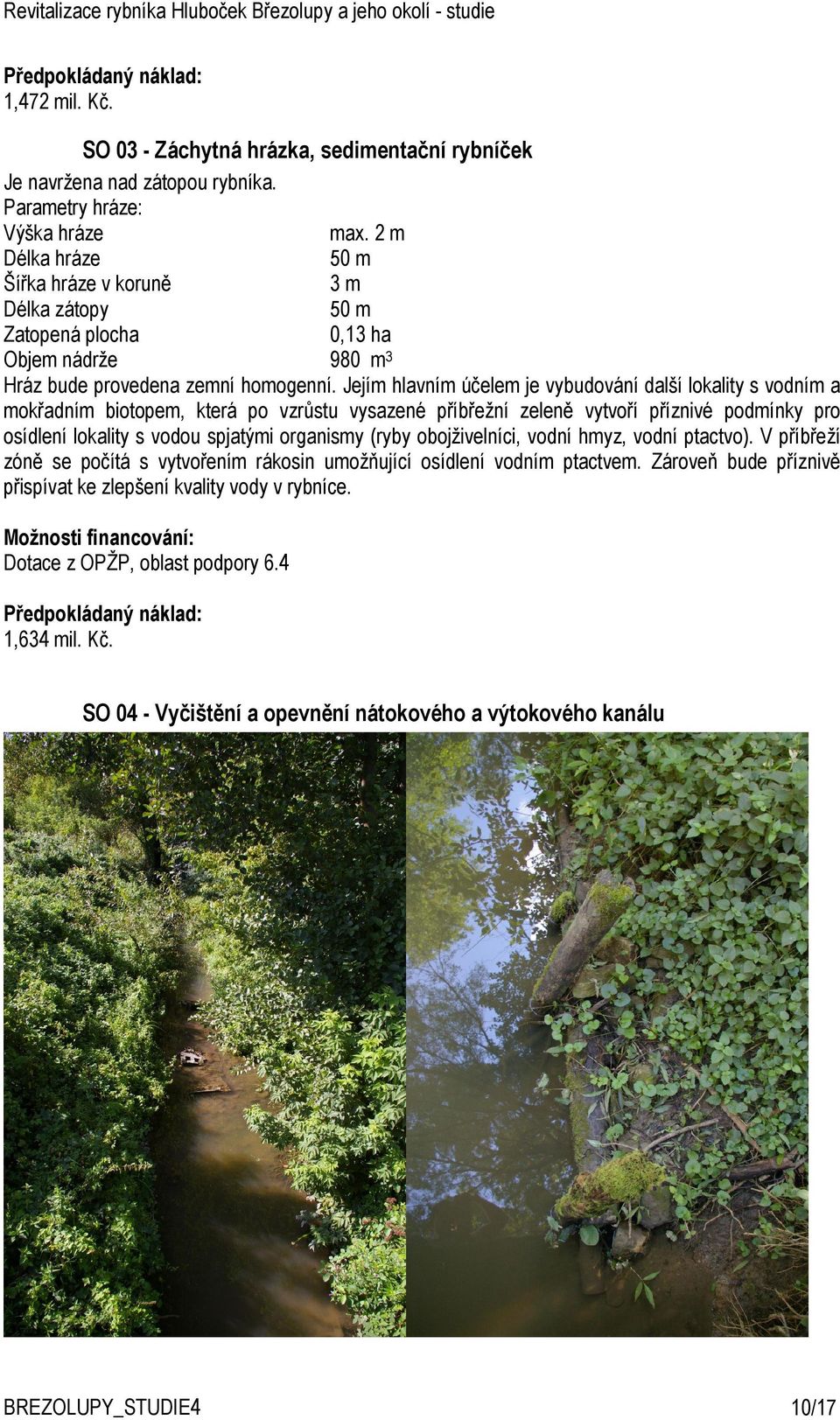

10 1,472 mil. Kč. SO 03 - Záchytná hrázka, sedimentační rybníček Je navržena nad zátopou rybníka. Parametry hráze: Výška hráze max. 2 m Délka hráze 50 m Šířka hráze v koruně 3 m Délka zátopy 50 m Zatopená plocha 0,13 ha Objem nádrže 980 m 3 Hráz bude provedena zemní homogenní. Jejím hlavním účelem je vybudování další lokality s vodním a mokřadním biotopem, která po vzrůstu vysazené příbřežní zeleně vytvoří příznivé podmínky pro osídlení lokality s vodou spjatými organismy (ryby obojživelníci, vodní hmyz, vodní ptactvo). V příbřeží zóně se počítá s vytvořením rákosin umožňující osídlení vodním ptactvem. Zároveň bude příznivě přispívat ke zlepšení kvality vody v rybníce. Dotace z OPŽP, oblast podpory 6.4 1,634 mil. Kč. SO 04 - Vyčištění a opevnění nátokového a výtokového kanálu BREZOLUPY_STUDIE4 10/17

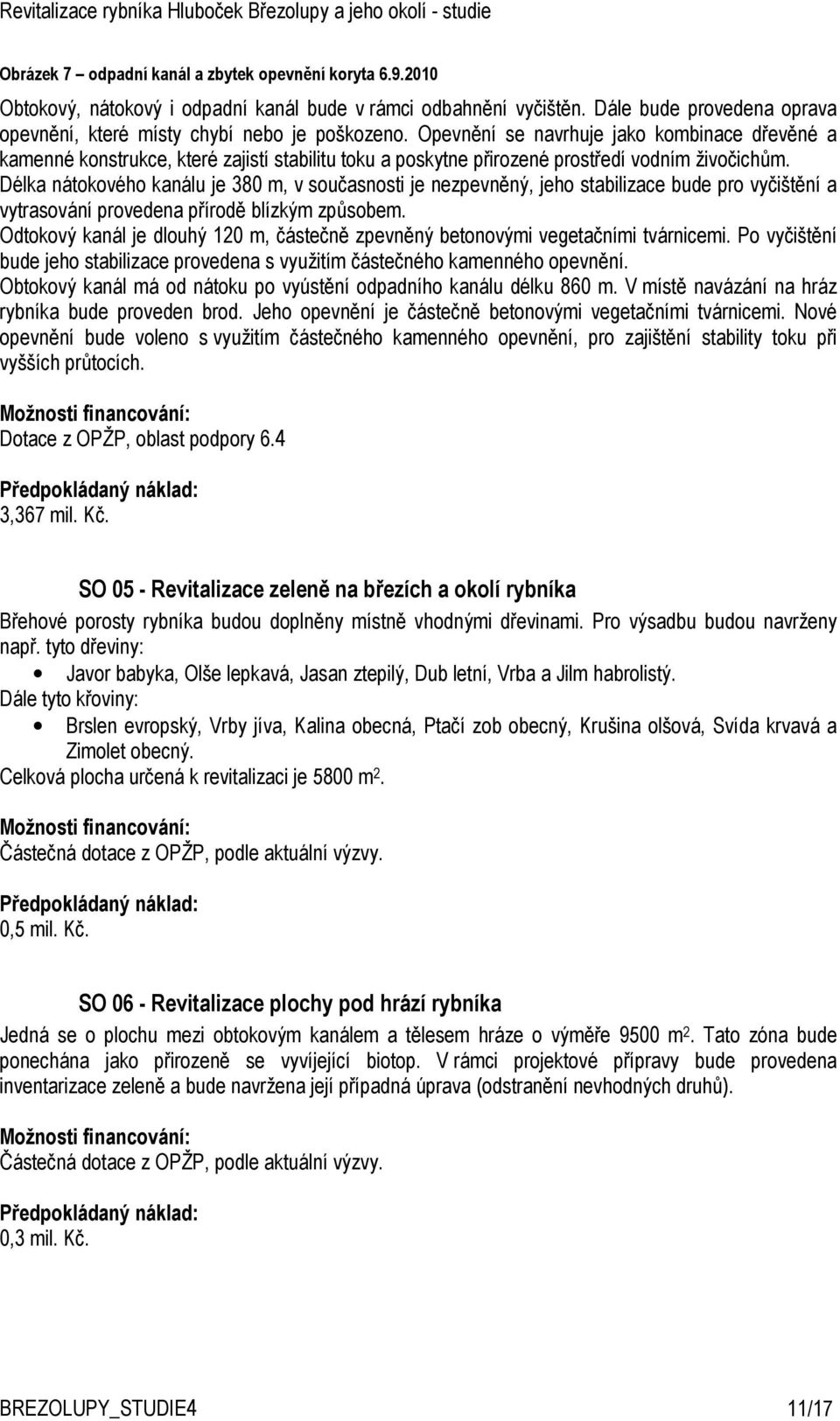

11 Obrázek 7 odpadní kanál a zbytek opevnění koryta Obtokový, nátokový i odpadní kanál bude v rámci odbahnění vyčištěn. Dále bude provedena oprava opevnění, které místy chybí nebo je poškozeno. Opevnění se navrhuje jako kombinace dřevěné a kamenné konstrukce, které zajistí stabilitu toku a poskytne přirozené prostředí vodním živočichům. Délka nátokového kanálu je 380 m, v současnosti je nezpevněný, jeho stabilizace bude pro vyčištění a vytrasování provedena přírodě blízkým způsobem. Odtokový kanál je dlouhý 120 m, částečně zpevněný betonovými vegetačními tvárnicemi. Po vyčištění bude jeho stabilizace provedena s využitím částečného kamenného opevnění. Obtokový kanál má od nátoku po vyústění odpadního kanálu délku 860 m. V místě navázání na hráz rybníka bude proveden brod. Jeho opevnění je částečně betonovými vegetačními tvárnicemi. Nové opevnění bude voleno s využitím částečného kamenného opevnění, pro zajištění stability toku při vyšších průtocích. Dotace z OPŽP, oblast podpory 6.4 3,367 mil. Kč. SO 05 - Revitalizace zeleně na březích a okolí rybníka Břehové porosty rybníka budou doplněny místně vhodnými dřevinami. Pro výsadbu budou navrženy např. tyto dřeviny: Javor babyka, Olše lepkavá, Jasan ztepilý, Dub letní, Vrba a Jilm habrolistý. Dále tyto křoviny: Brslen evropský, Vrby jíva, Kalina obecná, Ptačí zob obecný, Krušina olšová, Svída krvavá a Zimolet obecný. Celková plocha určená k revitalizaci je 5800 m 2. Částečná dotace z OPŽP, podle aktuální výzvy. 0,5 mil. Kč. SO 06 - Revitalizace plochy pod hrází rybníka Jedná se o plochu mezi obtokovým kanálem a tělesem hráze o výměře 9500 m 2. Tato zóna bude ponechána jako přirozeně se vyvíjející biotop. V rámci projektové přípravy bude provedena inventarizace zeleně a bude navržena její případná úprava (odstranění nevhodných druhů). Částečná dotace z OPŽP, podle aktuální výzvy. 0,3 mil. Kč. BREZOLUPY_STUDIE4 11/17

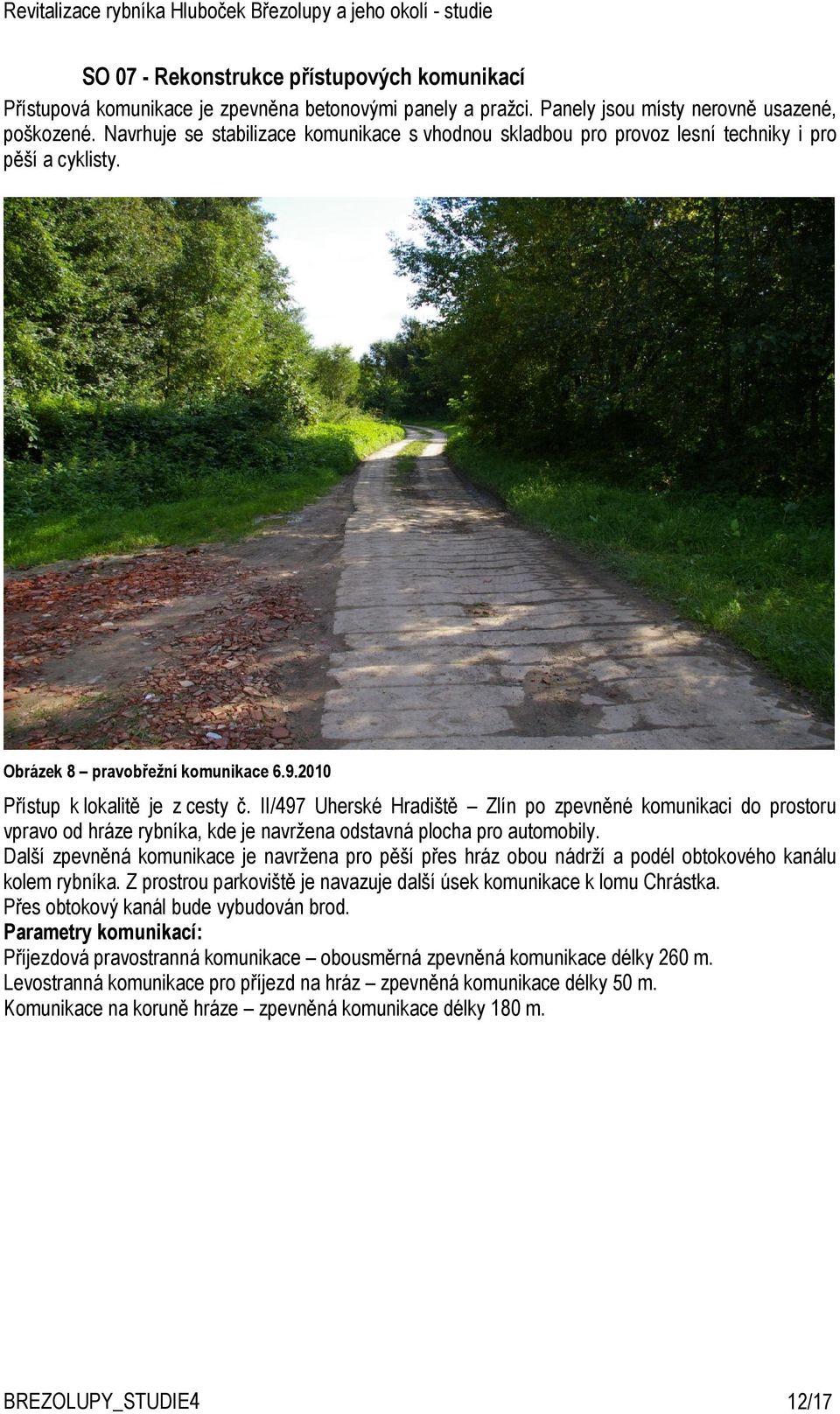

12 SO 07 - Rekonstrukce přístupových komunikací Přístupová komunikace je zpevněna betonovými panely a pražci. Panely jsou místy nerovně usazené, poškozené. Navrhuje se stabilizace komunikace s vhodnou skladbou pro provoz lesní techniky i pro pěší a cyklisty. Obrázek 8 pravobřežní komunikace Přístup k lokalitě je z cesty č. II/497 Uherské Hradiště Zlín po zpevněné komunikaci do prostoru vpravo od hráze rybníka, kde je navržena odstavná plocha pro automobily. Další zpevněná komunikace je navržena pro pěší přes hráz obou nádrží a podél obtokového kanálu kolem rybníka. Z prostrou parkoviště je navazuje další úsek komunikace k lomu Chrástka. Přes obtokový kanál bude vybudován brod. Parametry komunikací: Příjezdová pravostranná komunikace obousměrná zpevněná komunikace délky 260 m. Levostranná komunikace pro příjezd na hráz zpevněná komunikace délky 50 m. Komunikace na koruně hráze zpevněná komunikace délky 180 m. BREZOLUPY_STUDIE4 12/17

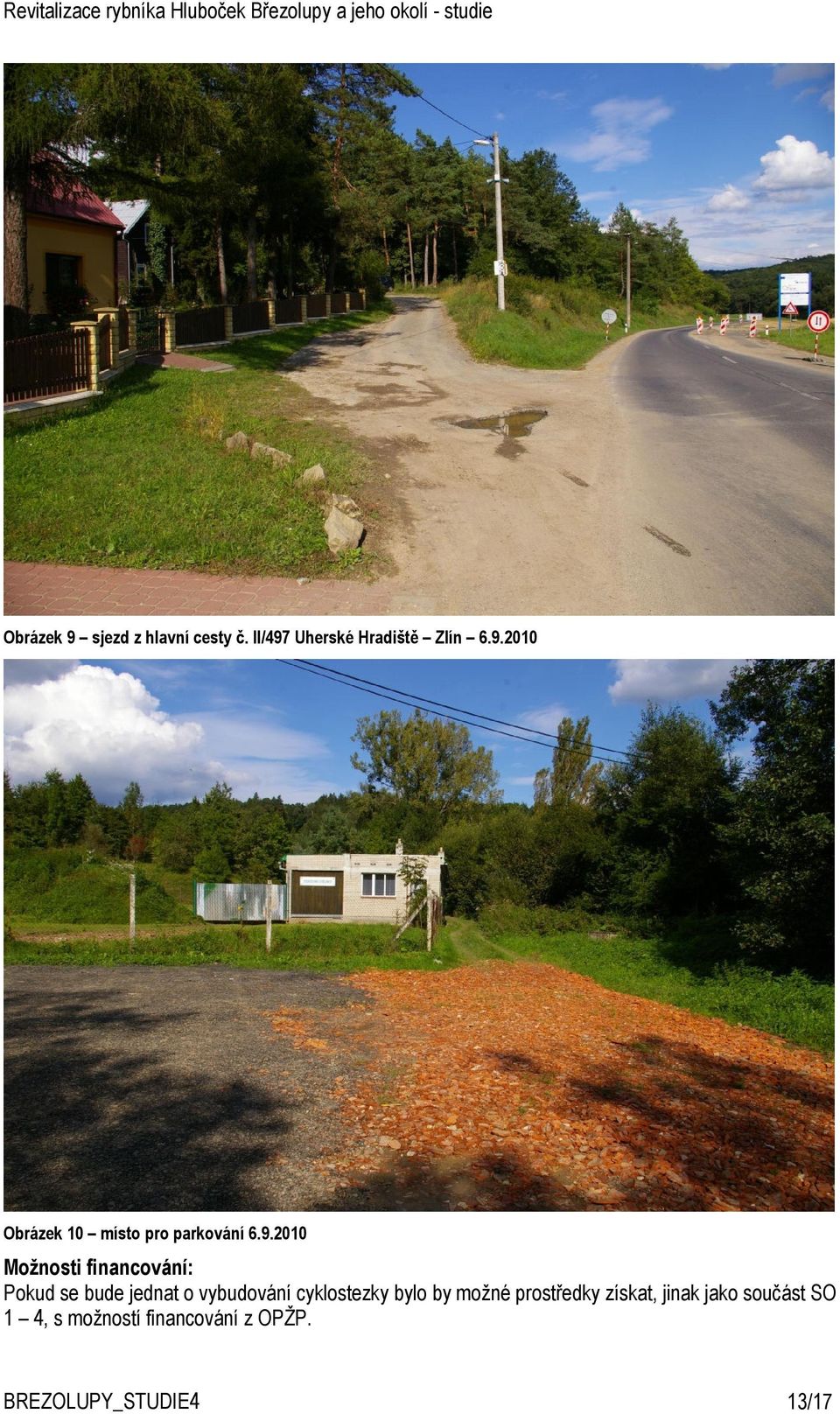

13 Obrázek 9 sjezd z hlavní cesty č. II/497 Uherské Hradiště Zlín Obrázek 10 místo pro parkování Pokud se bude jednat o vybudování cyklostezky bylo by možné prostředky získat, jinak jako součást SO 1 4, s možností financování z OPŽP. BREZOLUPY_STUDIE4 13/17

14 1 mil. Kč. SO 08 - Nekomerční mobiliář Je navržen v levém zavázání hráze. Bude přístupný z odstavné plochy. Navrhuje se zde vybudování dřevěného altánu nad vodní hladinou, jako místo pro individuální rekreaci. Na břehu rybníka bude osazeno několik laviček (10 ks), ohniště a zázemí pro údržbu rybníka. V současné době není znám dotační titul, ze kterého by bylo možno financovat. 0,1 mil. Kč. SO 09 - Naučná stezka Bude vedena po zpevněných komunikacích k levém břehu Hlubockého potoka, přes hráz rybníka, podél obtokového kanálu k záchytné hrázce a zpět. Dále přes obtokový kanál k významnému krajinému prvku lom Chrástka a k parkovišti. Podél cesty budou osazeny orientační tabule upozorňující na místní pozoruhodnosti z oblasti životního prostředí, kultury i historie. Celková délka naučné stezky od parkoviště, přes hráze a obtokový kanál je 1150 m. V rámci objektu se bude budovat úsek délky 280 m okolo obtokového kanálu a brod. V současné době není znám dotační titul, ze kterého by bylo možno financovat. 0,35 mil. Kč SO 10 - Zařízení pro odchyt ropuch podél silnice II/497 mezi rybníkem Hluboček a potokem Březnice Budou osazeny pilíře pro mobilní plotky podél komunikace a vybudovány jímky pro osazení sběrných nádob, pořízení mobilních zábran a dalšího vybavení pro odchyt žab. Operační program Rybářství. 0,1 mil. Kč. 2 Celkové náklady: 18,651 mil. Kč BREZOLUPY_STUDIE4 14/17

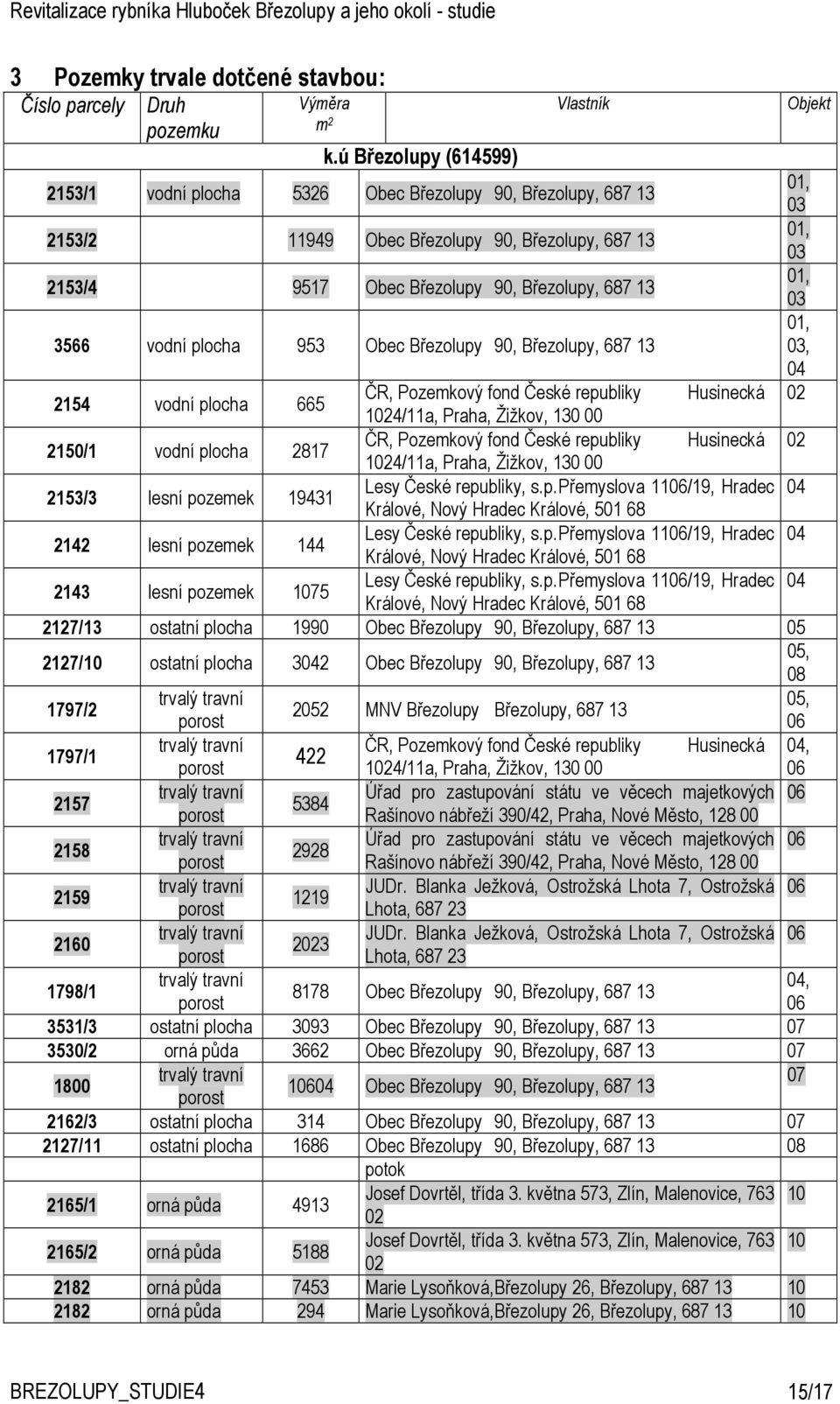

15 3 Pozemky trvale dotčené stavbou: Číslo parcely Druh pozemku Výměra m 2 Vlastník k.ú Březolupy (614599) 2153/1 vodní plocha 5326 Obec Březolupy 90, Březolupy, , / Obec Březolupy 90, Březolupy, , / Obec Březolupy 90, Březolupy, , vodní plocha 953 Obec Březolupy 90, Březolupy, , 03, vodní plocha 665 ČR, Pozemkový fond České republiky Husinecká /11a, Praha, Žižkov, /1 vodní plocha 2817 ČR, Pozemkový fond České republiky Husinecká /11a, Praha, Žižkov, /3 lesní pozemek Lesy České republiky, s.p. Přemyslova 1106/19, Hradec 04 Králové, Nový Hradec Králové, lesní pozemek 144 Lesy České republiky, s.p. Přemyslova 1106/19, Hradec 04 Králové, Nový Hradec Králové, lesní pozemek 1075 Lesy České republiky, s.p. Přemyslova 1106/19, Hradec 04 Králové, Nový Hradec Králové, /13 ostatní plocha 1990 Obec Březolupy 90, Březolupy, /10 ostatní plocha 3042 Obec Březolupy 90, Březolupy, , /2 trvalý travní 05, 2052 MNV Březolupy Březolupy, porost /1 trvalý travní ČR, Pozemkový fond České republiky Husinecká 04, 422 porost 1024/11a, Praha, Žižkov, trvalý travní Úřad pro zastupování státu ve věcech majetkových porost Rašínovo nábřeží 390/42, Praha, Nové Město, trvalý travní Úřad pro zastupování státu ve věcech majetkových porost Rašínovo nábřeží 390/42, Praha, Nové Město, trvalý travní JUDr. Blanka Ježková, Ostrožská Lhota 7, Ostrožská porost Lhota, trvalý travní JUDr. Blanka Ježková, Ostrožská Lhota 7, Ostrožská porost Lhota, /1 trvalý travní 04, 8178 Obec Březolupy 90, Březolupy, porost /3 ostatní plocha 3093 Obec Březolupy 90, Březolupy, /2 orná půda 3662 Obec Březolupy 90, Březolupy, trvalý travní Obec Březolupy 90, Březolupy, porost 2162/3 ostatní plocha 314 Obec Březolupy 90, Březolupy, /11 ostatní plocha 1686 Obec Březolupy 90, Březolupy, potok 2165/1 orná půda 4913 Josef Dovrtěl, třída 3. května 573, Zlín, Malenovice, /2 orná půda 5188 Josef Dovrtěl, třída 3. května 573, Zlín, Malenovice, orná půda 7453 Marie Lysoňková, Březolupy 26, Březolupy, orná půda 294 Marie Lysoňková, Březolupy 26, Březolupy, Objekt BREZOLUPY_STUDIE4 15/17

16 3531/6 ostatní plocha /1 ostatní plocha Ředitelství silnic Zlínského kraje, příspěvková organizace, K majáku 5001, Zlín, Ředitelství silnic Zlínského kraje, příspěvková organizace, K majáku 5001, Zlín, Pozn: Položky podbarvené šedě jsou záznamy z Pozemkového katastru, kde probíhají pozemkové úpravy. 4 Návrh na další postup: 4.a Příprava podkladů: Geodetické zaměření Zaměření zájmového prostoru, tj. prostoru pro všechny objekty a to výškově i polohově s napojením na JTSK a Balt po vyrovnání. Předpokládané náklady 11,5 ha á = ,- Kč Inženýrskogeologický průzkum Průzkum je zapotřebí pro upřesnění rozsahu zanesení rybníka, pro určení rozsahu a způsobu opravy stávající hráze a pro návrh založení nové hráze. Předpokládané náklady: Geofyzikální měření ,- Kč Vrtné práce ,- Kč Stanovení rozsahu zanesení ,- Kč Celkem ,- Kč Chemicko-biologický průzkum Bude se jednat o odběr vzorků sedimentů a jejich posouzení, pro rozhodnutí o jejich použití. Dále o biologický průzkum lokality pro stanovení podmínek pro stavbu z hlediska životního prostředí. V rámci průzkumu bude provedena inventarizace zeleně. Předpokládané náklady: ,- Kč Podklady pro vodohospodářské řešení Jedná se zejména o získání podkladů o průtokových řadách např. od ČHMÚ, posudek pro stanovení kategorie vodního díla z hlediska technickobezpečnostního dohledu atd Předpokládané náklady: ,- Kč Stavebně technický průzkum Bude zahrnovat diagnostiku betonových objektů, požeráku, přelivu a nátokového objektu. Dále prohlídku spodní výpusti a posouzení jejího stavu. Předpokládané náklady: ,- Kč 4.b DUR Zpracování dokumentace pro územní řízení dle vyhlášky č. 503/2006 Sb., zajištění vyjádření a podání žádosti o územní řízení. Předpokládané náklady: ,- Kč 4.c DSP Zpracování dokumentace pro stavební povolení dle vyhlášky č. 499/2006 Sb., zapracování podmínek územního rozhodnutí, zajištění vyjádření a podání žádosti o stavební povolení. Předpokládané náklady: ,- Kč BREZOLUPY_STUDIE4 16/17

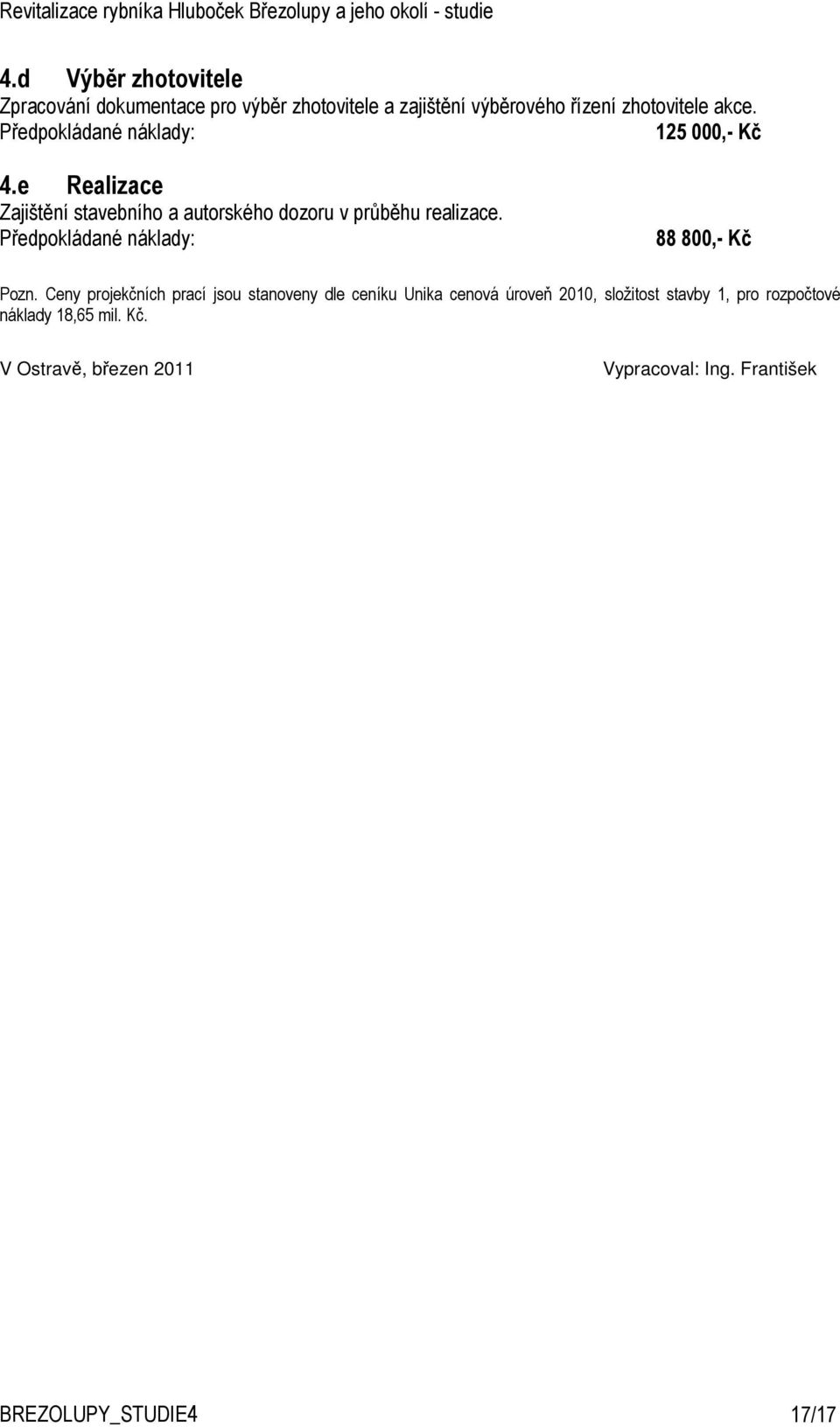

17 4.d Výběr zhotovitele Zpracování dokumentace pro výběr zhotovitele a zajištění výběrového řízení zhotovitele akce. Předpokládané náklady: ,- Kč 4.e Realizace Zajištění stavebního a autorského dozoru v průběhu realizace. Předpokládané náklady: ,- Kč Pozn. Ceny projekčních prací jsou stanoveny dle ceníku Unika cenová úroveň 2010, složitost stavby 1, pro rozpočtové náklady 18,65 mil. Kč. V Ostravě, březen 2011 Vypracoval: Ing. František BREZOLUPY_STUDIE4 17/17
