RENOVACE STROJNÍCH DÍLŮ

Transkript

1 do do s. r. o. RENOVACE STROJNÍCH DÍLŮ

2 RENOVACE Komplexní naplnění smluvních požadavků zákazníků maximální nasazení zdrojů společnosti při realizaci oprav strojů a technologického zařízení Kvalitu, cenu a termín realizace opravy ovlivňuje dostupnost použitelných náhradních dílů RENOVACE žárový nástřik Oprava poškozené součásti nebo skupiny součástí, které tvoří funkční celek. Klíčovou technologickou operací je přitom žárový nástřik progresivní nánosová technologie, kterou lze v opravárenství vrátit součásti původní geometrii a obnovit nebo výrazně zlepšit funkční vlastnosti.

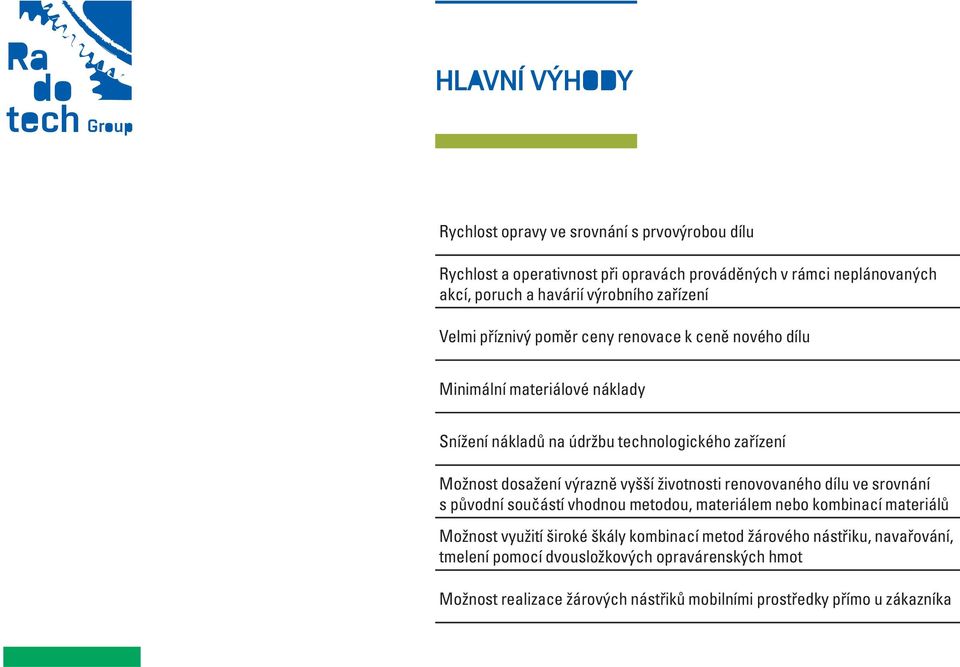

3 do HLAVNÍ VÝHODY Rychlost opravy ve srovnání s prvovýrobou dílu Rychlost a operativnost při opravách prováděných v rámci neplánovaných akcí, poruch a havárií výrobního zařízení Velmi příznivý poměr ceny renovace k ceně nového dílu Minimální materiálové náklady Snížení nákladů na údržbu technologického zařízení Možnost dosažení výrazně vyšší životnosti renovovaného dílu ve srovnání s původní součástí vhodnou metodou, materiálem nebo kombinací materiálů Možnost využití široké škály kombinací metod žárového nástřiku, navařování, tmelení pomocí dvousložkových opravárenských hmot Možnost realizace žárových nástřiků mobilními prostředky přímo u zákazníka

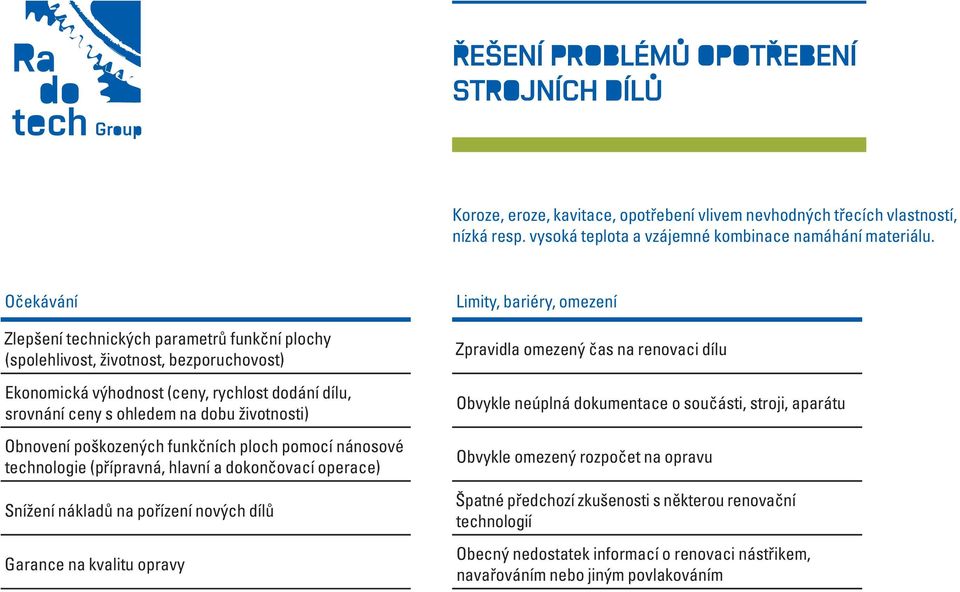

4 do ŘEŠENÍ PROBLÉMŮ OPOTŘEBENÍ STROJNÍCH DÍLŮ Koroze, eroze, kavitace, opotřebení vlivem nevhodných třecích vlastností, nízká resp. vysoká teplota a vzájemné kombinace namáhání materiálu. Očekávání Zlepšení technických parametrů funkční plochy (spolehlivost, životnost, bezporuchovost) Ekonomická výhodnost (ceny, rychlost dodání dílu, srovnání ceny s ohledem na dobu životnosti) Obnovení poškozených funkčních ploch pomocí nánosové technologie (přípravná, hlavní a dokončovací operace) Snížení nákladů na pořízení nových dílů Garance na kvalitu opravy Limity, bariéry, omezení Zpravidla omezený čas na renovaci dílu Obvykle neúplná dokumentace o součásti, stroji, aparátu Obvykle omezený rozpočet na opravu Špatné předchozí zkušenosti s některou renovační technologií Obecný nedostatek informací o renovaci nástřikem, navařováním nebo jiným povlakováním

5 do POSTUP PŘI RENOVACI Požadavek Realizace Dokumentace Vstupní data specifikace požadavku objednatele Technologický postup renovace Záznamy, dokumentace Výkres s rozměry (tolerance, drsnost, tvrdost) nebo vzorek Pracovní postup Zpráva, denní záznam, protokol Označení plochy povlaku Kontroly vstupní, mezioperační o opravě Tloušťka vrstvy a výstupní Předávací protokol Pracovní teplota Osvědčení o jakosti Pracovní tlak Teplotní rázy a kompletnosti Základní materiál, typ dle značení ČN, DIN, JIS, BS, ASTM nebo chem. složení Látka v kontaktu s renovovaným povrchem Komponenty v kontaktu s povrchem (ucpávka, O kroužek, gufero..) Počet požadovaných kusů Informace o původním povlaku Možnost tepelného namáhání dílu při renovaci

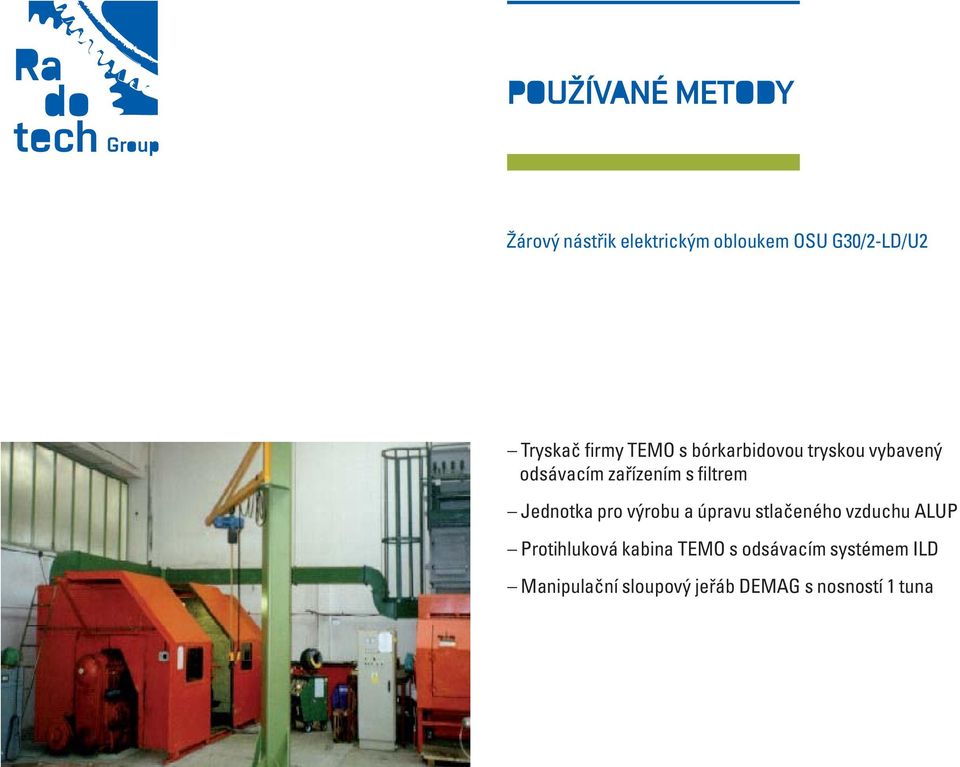

6 do POUŽÍVANÉ METODY Žárový nástřik elektrickým obloukem OSU G30/2-LD/U2 Tryskač firmy TEMO s bórkarbidovou tryskou vybavený odsávacím zařízením s filtrem Jednotka pro výrobu a úpravu stlačeného vzduchu ALUP Protihluková kabina TEMO s odsávacím systémem ILD Manipulační sloupový jeřáb DEMAG s nosností 1 tuna

7 do POUŽÍVANÉ METODY Žárový nástřik plamenem (kyslík + acetylén) Castodyn DS 8000 firmy Castolin Práškové nástřiky tzv. studené ( C) Přetavené nástřiky (v druhém kroku s ohřevem C) Nástřiky keramických vrstev s vysokým a nízkým bodem tání Nástřik slitin s nízkým bodem tání (plasty)

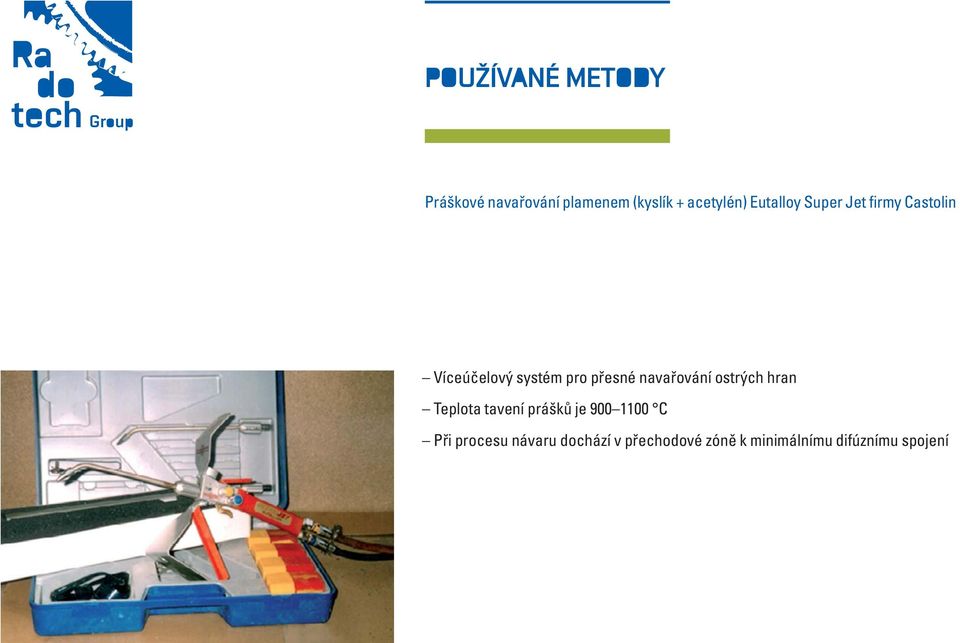

8 POUŽÍVANÉ METODY Práškové navařování plamenem (kyslík + acetylén) Eutalloy Super Jet firmy Castolin Víceúčelový systém pro přesné navařování ostrých hran Teplota tavení prášků je C Při procesu návaru dochází v přechodové zóně k minimálnímu difúznímu spojení

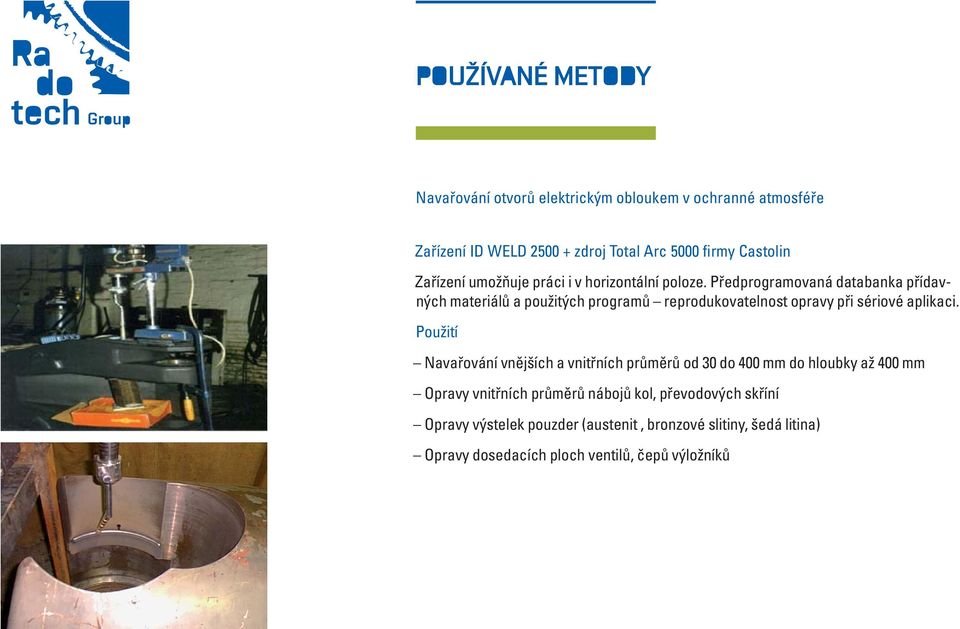

9 do POUŽÍVANÉ METODY Navařování otvorů elektrickým obloukem v ochranné atmosféře Zařízení ID WELD zdroj Total Arc 5000 firmy Castolin Zařízení umožňuje práci i v horizontální poloze. Předprogramovaná databanka přídavných materiálů a použitých programů reprodukovatelnost opravy při sériové aplikaci. Použití Navařování vnějších a vnitřních průměrů od 30 do 400 mm do hloubky až 400 mm Opravy vnitřních průměrů nábojů kol, převodových skříní Opravy výstelek pouzder (austenit, bronzové slitiny, šedá litina) Opravy dosedacích ploch ventilů, čepů výložníků

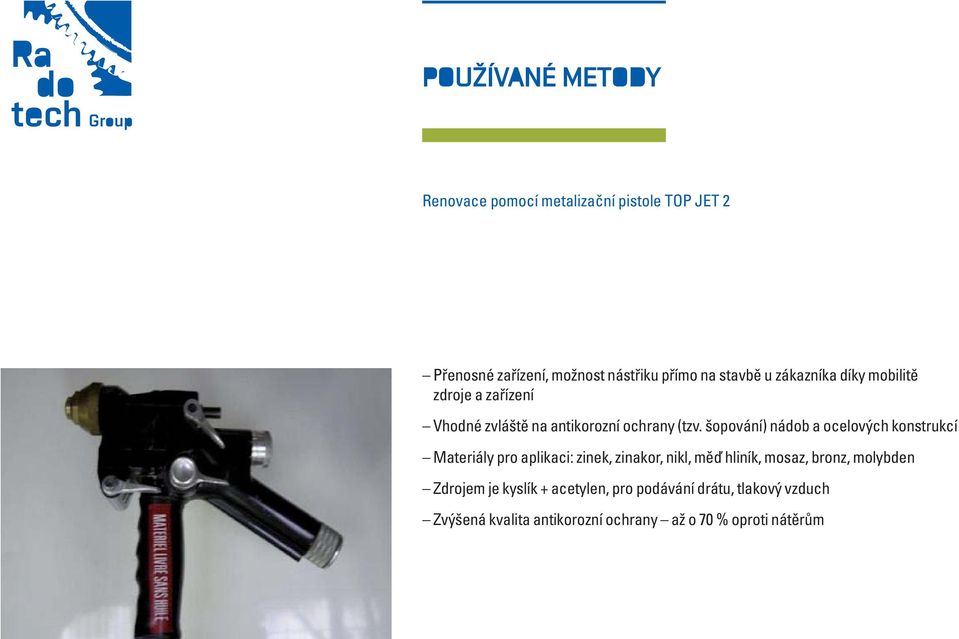

10 do POUŽÍVANÉ METODY Renovace pomocí metalizační pistole TOP JET 2 Přenosné zařízení, možnost nástřiku přímo na stavbě u zákazníka díky mobilitě zdroje a zařízení Vhodné zvláště na antikorozní ochrany (tzv. šopování) nádob a ocelových konstrukcí Materiály pro aplikaci: zinek, zinakor, nikl, měď hliník, mosaz, bronz, molybden Zdrojem je kyslík + acetylen, pro podávání drátu, tlakový vzduch Zvýšená kvalita antikorozní ochrany až o 70 % oproti nátěrům

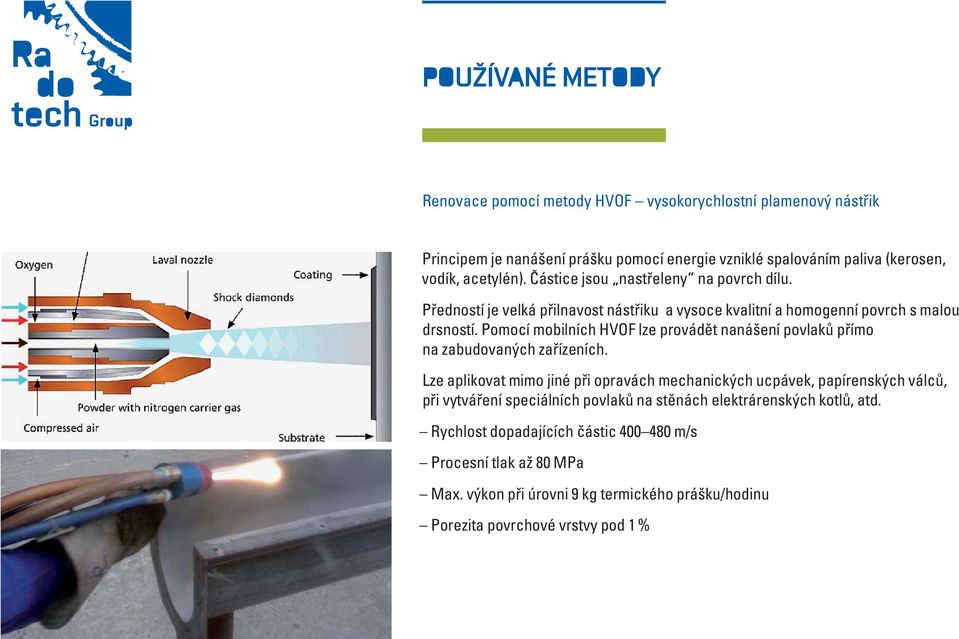

11 do POUŽÍVANÉ METODY Renovace pomocí metody HVOF vysokorychlostní plamenový nástřik Principem je nanášení prášku pomocí energie vzniklé spalováním paliva (kerosen, vodík, acetylén). Částice jsou nastřeleny na povrch dílu. Předností je velká přilnavost nástřiku a vysoce kvalitní a homogenní povrch s malou drsností. Pomocí mobilních HVOF lze provádět nanášení povlaků přímo na zabudovaných zařízeních. Lze aplikovat mimo jiné při opravách mechanických ucpávek, papírenských válců, při vytváření speciálních povlaků na stěnách elektrárenských kotlů, atd. Rychlost dopadajících částic m/s Procesní tlak až 80 MPa Max. výkon při úrovni 9 kg termického prášku/hodinu Porezita povrchové vrstvy pod 1 %

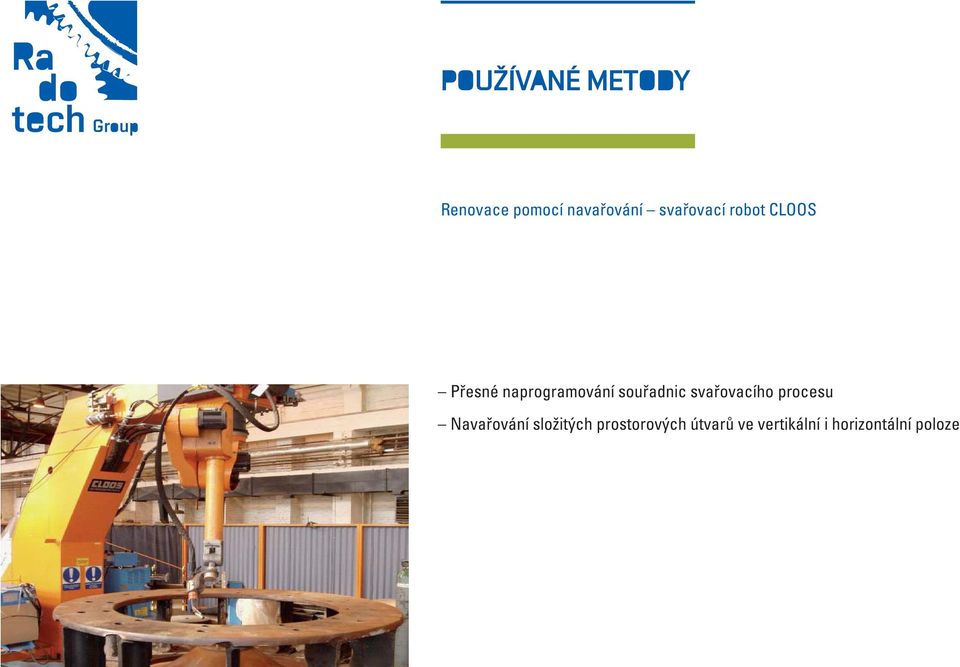

12 do POUŽÍVANÉ METODY Renovace pomocí navařování svařovací robot CLOOS Přesné naprogramování souřadnic svařovacího procesu Navařování složitých prostorových útvarů ve vertikální i horizontální poloze

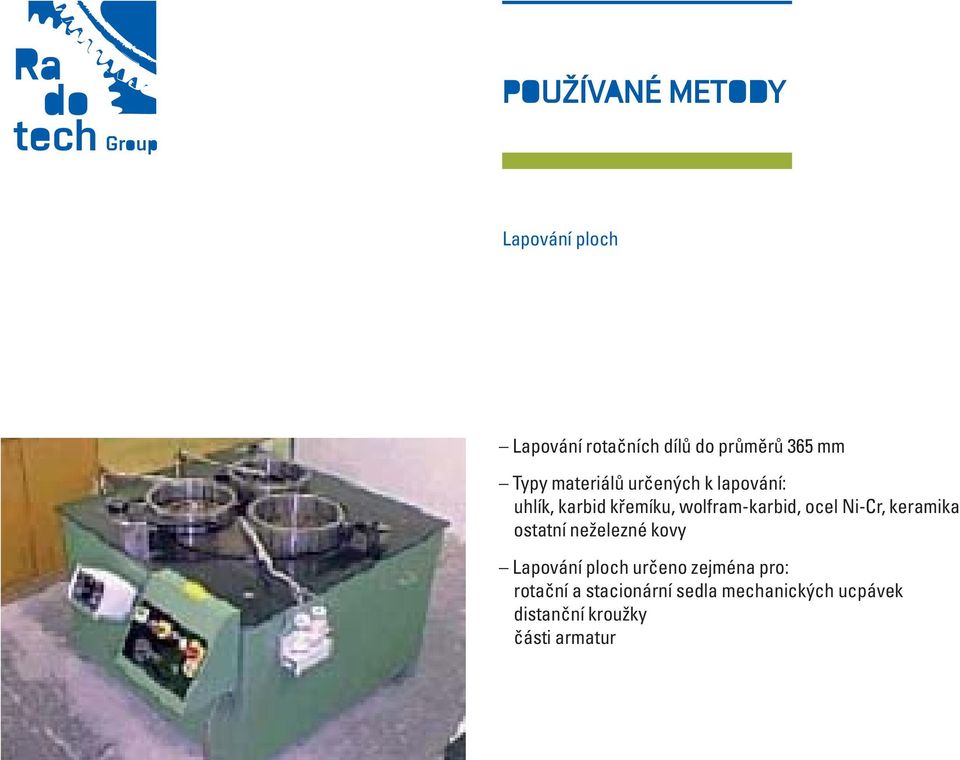

13 do POUŽÍVANÉ METODY Lapování ploch Lapování rotačních dílů do průměrů 365 mm Typy materiálů určených k lapování: uhlík, karbid křemíku, wolfram-karbid, ocel Ni-Cr, keramika ostatní neželezné kovy Lapování ploch určeno zejména pro: rotační a stacionární sedla mechanických ucpávek distanční kroužky části armatur

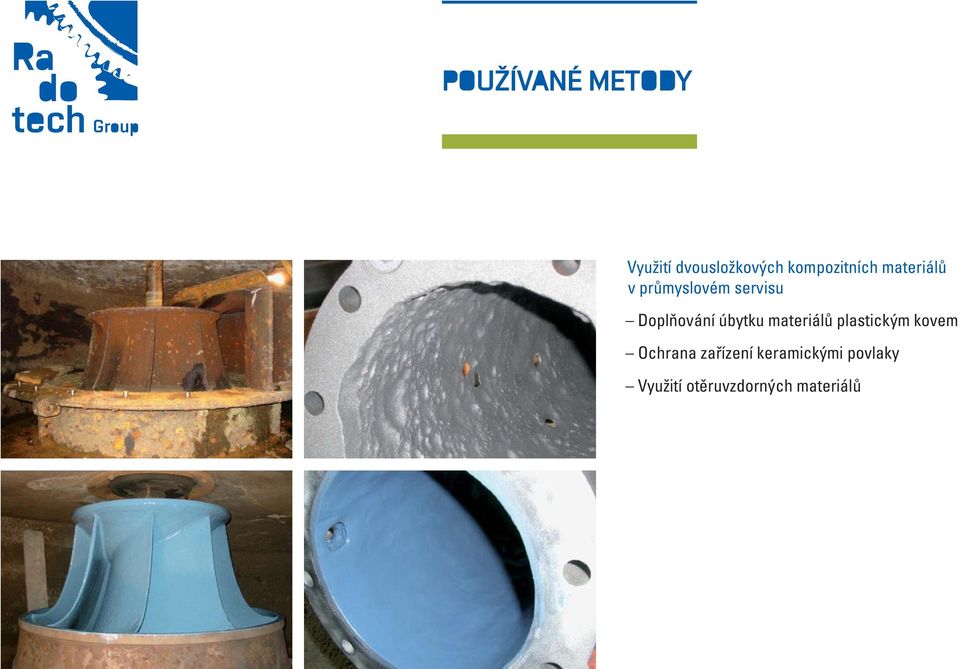

14 do POUŽÍVANÉ METODY Využití dvousložkových kompozitních materiálů v průmyslovém servisu Doplňování úbytku materiálů plastickým kovem Ochrana zařízení keramickými povlaky Využití otěruvzdorných materiálů

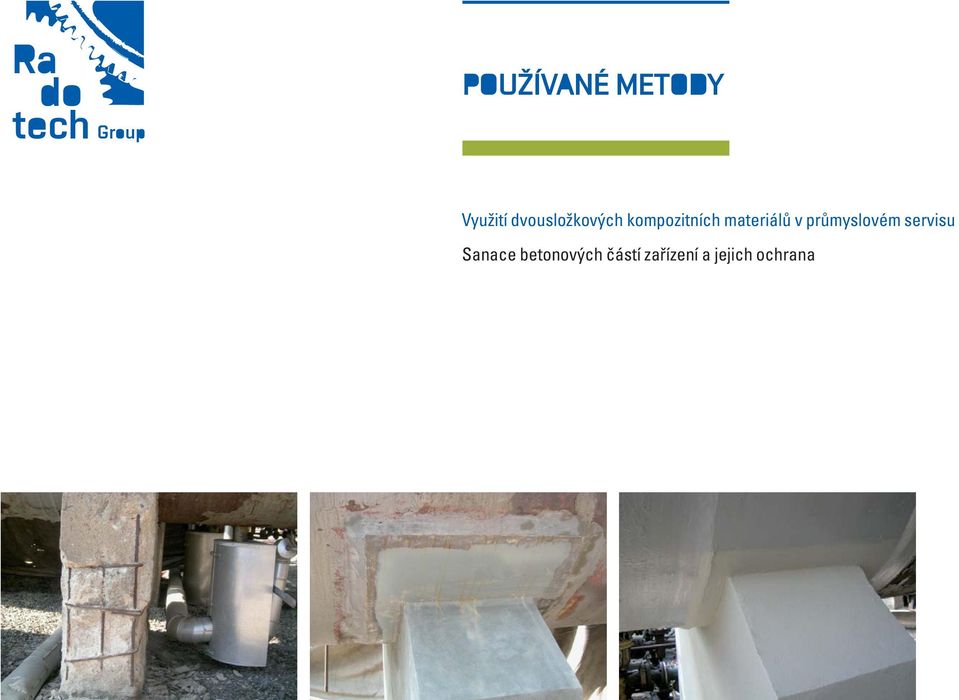

15 do POUŽÍVANÉ METODY Využití dvousložkových kompozitních materiálů v průmyslovém servisu Sanace betonových částí zařízení a jejich ochrana

16 do PŘÍKLADY APLIKACÍ

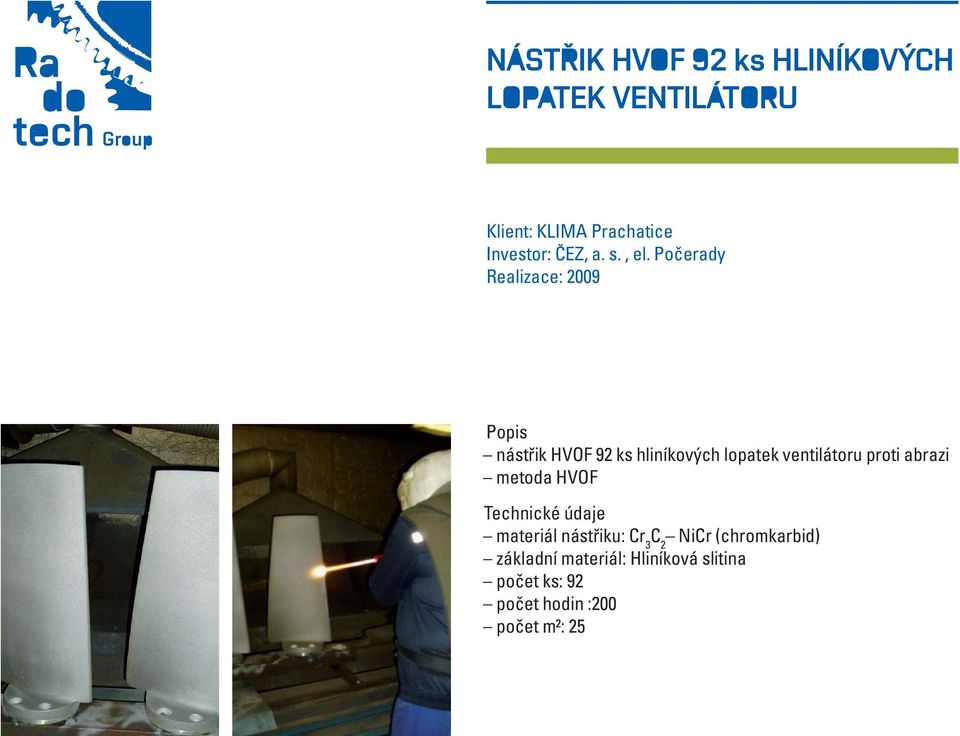

17 NÁSTŘIK HVOF 92 ks HLINÍKOVÝCH LOPATEK VENTILÁTORU Klient: KLIMA Prachatice Investor: ČEZ, a. s., el. Počerady Realizace: 2009 Popis nástřik HVOF 92 ks hliníkových lopatek ventilátoru proti abrazi metoda HVOF Technické údaje materiál nástřiku: Cr 3 C 2 NiCr (chromkarbid) základní materiál: Hliníková slitina počet ks: 92 počet hodin :200 počet m²: 25

18 NÁSTŘIK HVOF 92 ks HLINÍKOVÝCH LOPATEK VENTILÁTORU Klient: KLIMA Prachatice Investor: EZ, a.s., el. Počerady Realizace: 2009

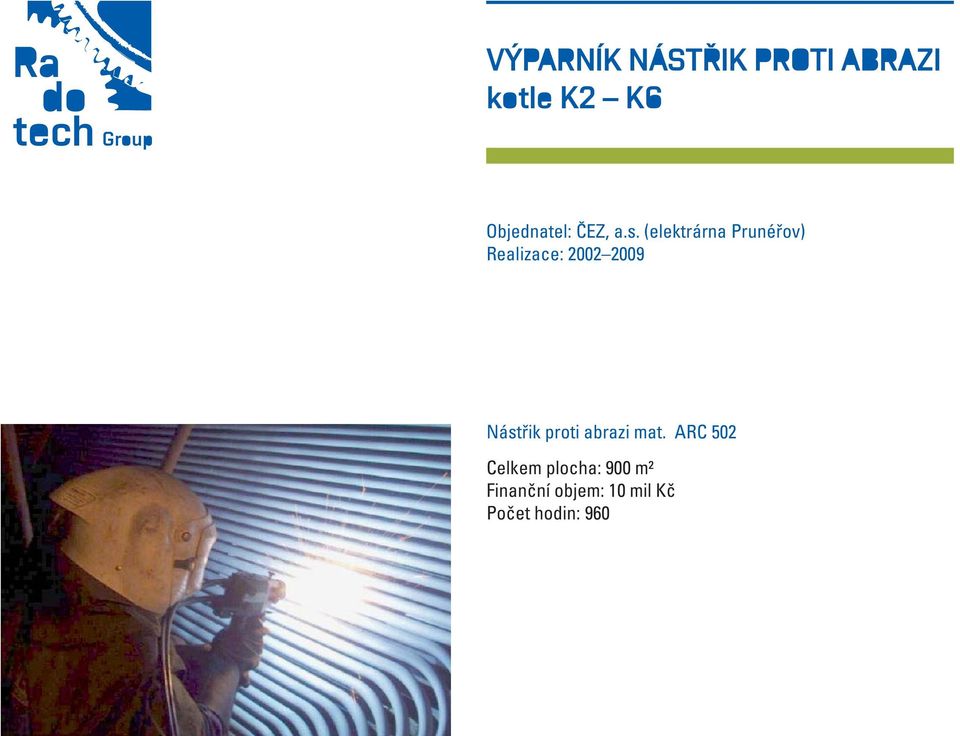

19 do VÝPARNÍK NÁSTŘIK PROTI ABRAZI kotle K2 K6 Objednatel: ČEZ, a.s. (elektrárna Prunéřov) Realizace: Nástřik proti abrazi mat. ARC 502 Celkem plocha: 900 m² Finanční objem: 10 mil Kč Počet hodin: 960

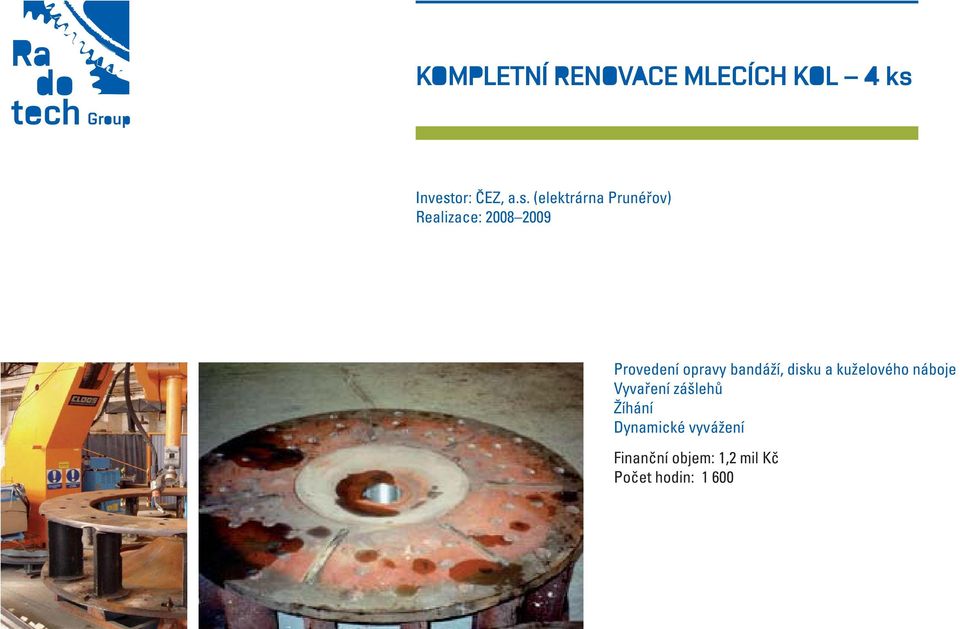

20 do KOMPLETNÍ RENOVACE MLECÍCH KOL 4 ks Investor: ČEZ, a.s. (elektrárna Prunéřov) Realizace: Provedení opravy bandáží, disku a kuželového náboje Vyvaření zášlehů Žíhání Dynamické vyvážení Finanční objem: 1,2 mil Kč Počet hodin: 1 600

21 do NÁSTŘIK FLUIDNÍ STĚNY PROTI ABRAZI Klient: CASTOLIN, s.r.o. Investor: ČEZ, a.s. (elektrárna Tisová) Realizace: 1998 Nástřik proti abrazi mat. ARC 502 Celkem plocha: 8 m2 Finanční objem: 0,1 mil Kč Počet hodin: 16

22 NÁSTŘIK HADŮ CHLADIČE POPELA Klient: DTZ Liberec, s.r.o. Investor: ČEZ, a.s. (elektrárna Tisová) Realizace: 2009 Nástřik proti abrazi mat. ARC 502 Celkem plocha: 10 m2 Finanční objem: 0,19 mil Kč Počet hodin: 48

23 RENOVACE PÍSTNICE TURBOKOMPRESORU NH3 Činná plocha pro renovaci (průměr 130 mm) Nástřik HVOF materiál NiCrBSi HRc

24 do RENOVACE HŘÍDELE PŘEVODOVKY Investor: ČEZ, a. s. (ETU, EPRU) Realizace: Poškozená kuželová část hřídele převodovky ventilátorového mlýna elektrárenského kotle Opravená hřídel / kužel a plochy pro ložisko Návar kužele hřídele elektrickým obloukem, materiál megafil A740 Nástřik ložiskových ploch elektrickým obloukem, materiál 0,8 C Finanční objem: 0, 57 mil Kč Počet hodin: 375

25 do RENOVACE HŘÍDELE PŘEVODOVKY INVESTOR: ČEZ, a. s. (ETU, EPRU) REALIZACE: Poškozená kuželová část hřídele převodovky ventilátorového mlýna elektrárenského kotle Opravená hřídel / kužel a plochy pro ložisko Návar kužele hřídele elektrickým obloukem, materiál megafil A740 Nástřik ložiskových ploch elektrickým obloukem, materiál 0,8 C Finanční objem: 0, 57 mil Kč Počet hodin: 375

26 RENOVACE HŘÍDELE LICÍHO BLOKU 200 ks Klient: ISPAT Nová Huť, a.s. Investor: ISPAT Nová Huť, a.s. Realizace: Nástřik materiálu Cr 2 O 3 Oxid chromitý /keramika/ Dokončovací operace: broušení Finanční objem: 0,3 mil Kč Počet hodin: 220

27 RENOVACE VLOŽEK Pro ložiska a předlohové hřídele převodovky ventilátorového mlýna Klient: Energetické opravny, a.s. Investor: ČEZ, a.s. (ELE) Realizace: 1999 Opravené vložky pro ložiska a předlohová hřídel převodovky ventilátorového mlýna Nástřik elektrickým obloukem, materiál AWS 420 (13 % Cr) Dokončovací operace: broušení Finanční objem: 0,32 mil Kč Počet hodin: 300

28 RENOVACE PŘEVODOVKY VENTILÁTOROVÉHO MLÝNA 2 ks Klient: Energetické opravny, a.s. Investor: ČEZ, a. s. (EPRU) Realizace: 2008 Poškozená převodová skříň ventilátorového mlýna Opravená převodová skříň ventilátorového mlýna úprava patek skříně, otvory pro vložky ložisek Protočení průměrů na kruhovitost s dodržením rozteče děr, následná úprava vložek s dodržením uložení soustavy vložka otvor. Finanční objem: 0,61 mil Kč Počet hodin: 360

29 RENOVACE ROTORU PODAVAČE POPÍLKU Rotor podavače popílku po nástřiku ploch pro ucpávky před broušením povrchu Nástřik HVOF, materiál NiCBSi Návar lopatek rotoru proti abrazi Megafil A HRc

30 RENOVACE ARMATUR Klín šoupátka Js250/Jt20, opravena vyšlehaná pracovní plocha klínu Žárový nástřik el. obloukem, drát Tafa 95 MXC Další možnosti Opravy poškozených povrchů ovládacích vřeten pod ucpávkou Opravy těsnících sedel Opravy poškozených ploch kuželek Opravy funkčních ploch kulových ventilů koule, sedlo

31 RENOVACE HŘÍDELÍ V MÍSTĚ ULOŽENÍ LOŽISEK RESP. UCPÁVEK Opravená plocha pod ložiskem dopravního šneku + opravená plocha šroubovice Nástřik el. obloukem + drát OSU 60, práškový návar šroubovice systémem Eutalloy Poškozený povrch hřídele rotoru mísiče taveniny PP v místě ucpávky Opravená plocha hřídele rotoru mísiče PP Plasmatický nástřik Cr2O3, mikrotvrdost 2000 HV

32 RENOVACE ELEKTROMOTORŮ Poškozený povrch hřídele elektromotoru v místě pod ložiskem Povrch hřídele opraven nástřikem elektrickým obloukem, materiál podkladu NiAl povrchová vrstva drát OSU 60

33 OCHRANA PROTI KOROZI, EROZI A KAVITACI Poškozený povrch komory zařízení pro sekání polyetylénu v tangenciálním vodním proudu Charakter poškození: eroze způsobená kontaktem granulí PE a povrchu komory Komora sekacího systému renovovaná pomocí návaru systémem Eutalloy + žárový nástřik vrstvy PA systémem Castodyne DS 8000

34 OCHRANA PROTI KOROZI, EROZI A KAVITACI Opravené oběžné kolo kalového ponorného čerpadla FLYGT Žárový nástřik PA vnější plochy systémem Castodyn 8000 Poškozená skříň ventilátoru Typ poškození: koroze Skříň ventilátoru po opravě Žárový nástřik PA vnitřní plochy systémem Castodyn 8000

35 OCHRANA PROTI KOROZI, EROZI A KAVITACI Poškozená litinová skříň převodovky uhelného mlýnu Typ poškození: vnější eroze Detail opraveného povrchu převodovky uhelného mlýnu Nástřik elektrickým obloukem trubičkovým drátem Eutronic Arc 501 z vnější i vnitřní strany skříně

36 RENOVACE UCPÁVKOVÝCH POUZDER, PLUNŽRŮ, PÍSTNIC Renovované plunžry napáječky URACA Žárový nástřik elektrickým obloukem, tvrdost 60 HRc, drsnost po broušení = 0, mm Renovovaná ucpávková pouzdra odstředivých čerpadel Plasmatický nástřik Cr2O3, tvrdost 65 HRc, drsnost po broušení = 0, mm

37 RENOVACE POŠKOZENÉHO POVRCHU Poškozený povrch náboje kola odtahového ventilátoru Opravený povrch vnitřní plochy náboje kola odtahového ventilátoru Návar systémem ID WELD 2500 Detail opraveného povrchu vnitřní plochy náboje kola odtahového ventilátoru

38 RENOVACE PLOCHY VNITŘNÍCH OTVORŮ NAVAŘOVÁNÍM Poškozené otvory převodové skříně pro uložení valivých ložisek Nepřípustná ovalita otvorů, nepřípustná radiální vůle vůči vnějšímu kroužku ložiska Detail opravené plochy otvoru pro uložení ložiska Návar systémem ID WELD 2500

39 RENOVACE PÁNVÍ A KLUZNÝCH LOŽISEK Opravené kluzné ložisko pomaloběžného rotoru průměr 800 mm Žárový nástřik systémem Castodyn Ds 8000

40 RENOVACE HRAN NAVAŘOVÁNÍM Poškozené hrany výtlačného ventilu pístového kompresoru Detail návaru poškozené hrany výtlačného ventilu pístového kompresoru před obráběním Návar proveden systémem Eutalloy Super Jet

41 RENOVACE KOMBINACÍ MATERIÁLŮ S RŮZNÝM SLOŽENÍM Detail poškozené třecí plochy závěrného kroužku měniče sít extruzní linky Opravený kroužek měniče sít Žárový nástřik elektrickým obloukem, těleso kroužku austenit ocel / materiál třecí plochy bronzová slitina

42 UKÁZKY APLIKACE NÁSTŘIKU PROTI ABRAZI

43 do SPECIÁLNÍ APLIKACE Opravy renovace speciálních ucpávek (vlnovcová ucpávka odstředivky SHARPLESS) Renovace (výměny uhlíků) Laserové svařování Ti vlnovce s uhlíkem Laserové svařování Ti vlnovce s vnitřním resp. vnějším kroužkem Titanový vlnovec po výměně uhlíkového kroužku Nový vnitřní kroužek skroužení titanového plechu, svaření, obrobení Opravená ucpávka po laserovém svaření vnějšího, vnitřního kroužku a vlnovce ovalita po obrábění 0,03 mm

44 do SPECIÁLNÍ APLIKACE Oprava NT a VT elementů šroubových kompresorů ATLAS COPCO ZR5 Povlakování šroubových elementů PTFE disperzí po opravě čepů pod ložisky a ucpávkami Povlak PTFE na vnitřní ploše tělesa kompresoru Oprava hřídelových čepů pod ložisky a ucpávkami žárový nástřik el. obloukem, drát OSU 60

45 do SPECIÁLNÍ APLIKACE Oprava NT a VT elementů šroubových kompresorů ATLAS COPCO ZR5 Montáž rotoru do tělesa kompresoru montáž zahrnuje mj. instalaci nových ložisek, nových lab. ucpávek, načasování polohy, těsnostní test Těsnostní zkouška elementu NT a VT element šroubového kompresoru ATLAS COPCO po opravě

46 PŘÍKLADY APLIKACÍ PRO ENERGETICKÝ A TEPLÁRENSKÝ PRŮMYSL

47 RENOVACE HŘÍDELE TLUKADLOVÉHO MLÝNA Investor: UNIPETROL RPA, s.r.o. (elektrárna T700) Realizace: Plochy pro ložiska a ucpávky po renovaci Nástřik elektrickým obloukem uhlíková samokalitelná ocel 0,8 C

48 RENOVACE FLUIDNÍCH TRYSEK ks Investor: UNITED ENERGY, a. s. Realizace: Nástřik metodou HVOF (vysokorychlostní nástřik) Materiál Cr3C2/Ni Cr

49 REFERENCE ČEZ a.s. Frol, a.s. Koramo a.s. Lafarge Cement a.s. MUS a.s. NOWACO Czech Republic s.r.o. Unipetrol RPA s.r.o. United Energy a.s.
