LTC 8x00/90 Integrované maticové přepínače a řídicí systémy Allegiant

Transkript

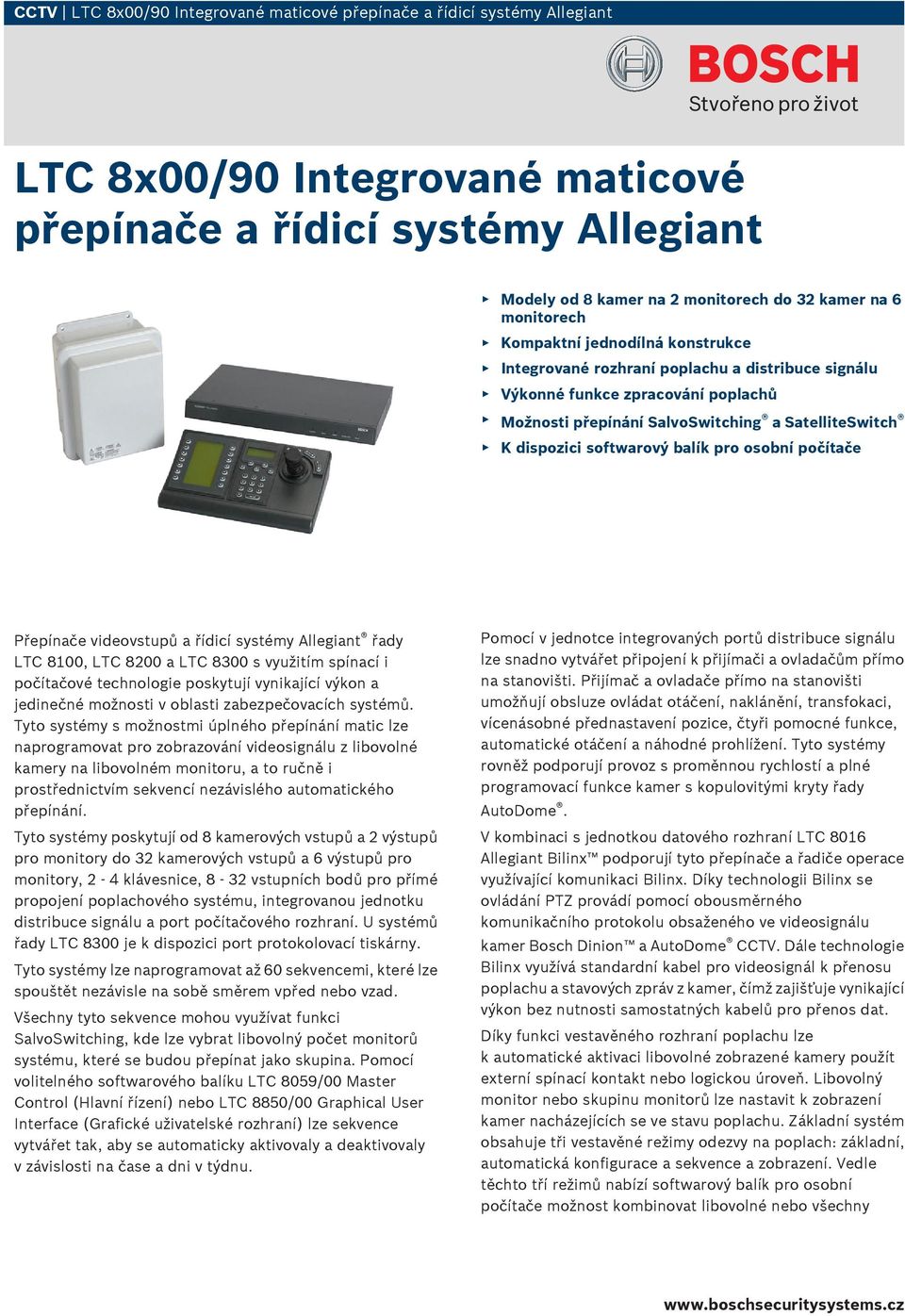

1 CCTV LTC 8x/9 Integrované maticové přepínače a řídicí systémy Allegiant LTC 8x/9 Integrované maticové přepínače a řídicí systémy Allegiant Modely od 8 kamer na 2 monitorech do 32 kamer na 6 monitorech Kompaktní jednodílná konstrukce Integrované rozhraní poplachu a distribuce signálu Výkonné funkce zpracování poplachů Možnosti přepínání SalvoSwitching a SatelliteSwitch K dispozici softwarový balík pro osobní počítače Přepínače videovstupů a řídicí systémy Allegiant řady LTC 81, LTC 82 a LTC 83 s využitím spínací i počítačové technologie poskytují vynikající výkon a jedinečné možnosti v oblasti zabezpečovacích systémů. Tyto systémy s možnostmi úplného přepínání matic lze naprogramovat pro zobrazování videosignálu z libovolné kamery na libovolném monitoru, a to ručně i prostřednictvím sekvencí nezávislého automatického přepínání. Tyto systémy poskytují od 8 kamerových vstupů a 2 výstupů pro monitory do 32 kamerových vstupů a 6 výstupů pro monitory, 2-4 klávesnice, 8-32 vstupních bodů pro přímé propojení poplachového systému, integrovanou jednotku distribuce signálu a port počítačového rozhraní. U systémů řady LTC 83 je k dispozici port protokolovací tiskárny. Tyto systémy lze naprogramovat až 6 sekvencemi, které lze spouštět nezávisle na sobě směrem vpřed nebo vzad. Všechny tyto sekvence mohou využívat funkci SalvoSwitching, kde lze vybrat libovolný počet monitorů systému, které se budou přepínat jako skupina. Pomocí volitelného softwarového balíku LTC 859/ Master Control (Hlavní řízení) nebo LTC 885/ Graphical User Interface (Grafické uživatelské rozhraní) lze sekvence vytvářet tak, aby se automaticky aktivovaly a deaktivovaly v závislosti na čase a dni v týdnu. Pomocí v jednotce integrovaných portů distribuce signálu lze snadno vytvářet připojení k přijímači a ovladačům přímo na stanovišti. Přijímač a ovladače přímo na stanovišti umožňují obsluze ovládat otáčení, naklánění, transfokaci, vícenásobné přednastavení pozice, čtyři pomocné funkce, automatické otáčení a náhodné prohlížení. Tyto systémy rovněž podporují provoz s proměnnou rychlostí a plné programovací funkce kamer s kopulovitými kryty řady AutoDome. V kombinaci s jednotkou datového rozhraní LTC 816 Allegiant Bilinx podporují tyto přepínače a řadiče operace využívající komunikaci Bilinx. Díky technologii Bilinx se ovládání PTZ provádí pomocí obousměrného komunikačního protokolu obsaženého ve videosignálu kamer Bosch Dinion a AutoDome CCTV. Dále technologie Bilinx využívá standardní kabel pro videosignál k přenosu poplachu a stavových zpráv z kamer, čímž zajišťuje vynikající výkon bez nutnosti samostatných kabelů pro přenos dat. Díky funkci vestavěného rozhraní poplachu lze k automatické aktivaci libovolné zobrazené kamery použít externí spínací kontakt nebo logickou úroveň. Libovolný monitor nebo skupinu monitorů lze nastavit k zobrazení kamer nacházejících se ve stavu poplachu. Základní systém obsahuje tři vestavěné režimy odezvy na poplach: základní, automatická konfigurace a sekvence a zobrazení. Vedle těchto tří režimů nabízí softwarový balík pro osobní počítače možnost kombinovat libovolné nebo všechny

2 2 LTC 8x/9 Integrované maticové přepínače a řídicí systémy Allegiant standardní režimy v rámci téhož systému. Je možné zvolit, zda má být videozáznam poplachu resetován ručně nebo automaticky. Dále lze vybrat, aby se namísto názvu kamery během stavu poplachu zobrazoval název poplachu skládající se ze 16 znaků. Ovládání a programování systému se provádí pomocí plně funkční ergonomické klávesnice (prodává se samostatně). Vestavěné úrovně priorit obsluhy a funkce omezení ovládání určených funkcí určitými operátory zajišťují maximální flexibilitu systému. Systémy obsahují černě označené 48znakové zobrazení na obrazovce uvádějící čas a datum, číslo kamery, ID kamery (16 znaků), ikonu pro identifikaci ovladatelných kamer a informace o monitoru nebo stavu (12 znaků). Při programování ID kamery a názvů monitorů je k dispozici více než 235 znaků. Při využití osobního počítače s platformou Windows a volitelného softwarového balíku LTC 859/ Master Control nebo LTC 885/ GUI jsou k dispozici pokročilé možnosti programování a funkce přepínání. Snadno ovladatelný tabulkový formát umožňuje rychle a efektivně zadávat názvy kamer a monitorů, programovat jména a priority obsluhy, plánovat 64 časovaných událostí, měnit systémové parametry, programovat sekvence kamer, instalovat uzamknutí a přistupovat k pokročilým obrazovkám zpracování poplachů. Naprogramované informace lze poté převést do systému Allegiant, uložit na disk nebo vytisknout přímo na tiskárně připojené k počítači. Software LTC 885/ Bosch GUI využívá intuitivního grafického rozhraní. Poskytuje vysoce efektivní možnosti programování, ovládání a monitorování všech funkcí systému pomocí ikon na obrazovce, které označují stav zařízení ovládaných systémem v reálném čase. Software LTC 885/ GUI rovněž poskytuje možnosti monitorování událostí stavu systému. Informace o poplaších systému, funkcích přepínání, událostech sekvencí, akcích klávesnic a ztrátách videosignálu lze sledovat v reálném čase na obrazovce počítače a v případě potřeby zaznamenávat na jeho pevný disk. Software rovněž poskytuje možnost povolit indikátor na obrazovce usnadňující identifikaci ovladatelných kamer. Řada LTC 83 obsahuje výstupní port pro protokolovací tiskárnu, k němuž lze připojit standardní sériovou tiskárnu RS 232. Tím je zajištěno trvalé zaznamenávání stavu systému uvádějící čas a datum následujících změn: příchozí poplachy, potvrzování poplachů, zavádění sekvencí, přihlášení uživatele na klávesnici, přenos systémových tabulek a sekvencí, zprávy o ztrátě videosignálu a zprávy o resetování zapnutím napájení. Dále lze tiskárnu použít k vytištění tabulek systémových konfigurací a sekvencí. Systémy poskytují bohaté možnosti maker. Makra se aktivují pomocí klávesnic řady Allegiant, funkcemi časovaných událostí systému, aktivací poplachů a pomocí speciálních funkčních ikon softwaru LTC 885/ GUI. Systémy mohou sloužit jako hlavní přepínače v konfiguraci SatelliteSwitch. Inovativní funkce SatelliteSwitch umožňuje jednotlivým systémům komunikovat se vzdálenými satelitními systémy. Jakýkoli model Allegiant může sloužit jako hlavní nebo vzdálený satelitní přepínač. Tato účinná funkce umožňuje vytvoření přepínacího systému distribuovaného maticového videa s ovládáním z jednoho centrálního místa a individuálním ovládáním na jednotlivých stanovištích. Hlavní kontrolní stanoviště sleduje a ovládá místní kamery i kamery umístěné v libovolném ze vzdáleně distribuovaných satelitních stanovišť. Tato satelitní stanoviště mohou sledovat a ovládat pouze kamery k nim přidružené. Při použití tohoto typu konfigurace může hlavní systém přistupovat až k 256 kamerám umístěným kdekoli v systému. Windows je registrovaná ochranná známka společnosti Microsoft Corp. Certifikáty a osvědčení Elektromagnetická kompatibilita (EMC) Bezpečnost výrobku Vyhovuje směrnici FCC část 15, ICES-3 a předpisům CE V souladu s nařízeními CE a standardy UL, CSA, EN a IEC

3 BOSCH BOSCH LTC 8x/9 Integrované maticové přepínače a řídicí systémy Allegiant 3 Poznámky k instalaci/konfiguraci LTC 83 Series Main CPU Bay Schéma typické konfigurace systému řady LTC 83 1 Další kamery systému 2 Až 32 videovstupů 3 Propojovací kabel o délce 3 m, dodávaný s klávesnicí 4 Koaxiální videokabel 5 Až šest výstupů monitorů 6 Až čtyři plně funkční klávesnice řady Allegiant do vzdálenosti až 1,5 km při použití volitelné sady vzdáleného připojení 7 LTC 83 Hlavní skříň procesoru Schéma konfigurace systému řady LTC 83 s plnou kapacitou (32 kamer na 6 monitorech) 1 Typická kamera AutoDome 2 Koaxiální videokabel 3 Typická kroucená dvojlinka 4 32 samostatných poplachových vstupů 5 Spínací kontakt nebo úroveň aktivní logické hodnoty Low 6 Šest párů reléových výstupů 7 Otáčení a naklánění 8 Přijímač/budič 9 Až 32 jednotek přijímačů/budičů 1 Až 1,5 km s využitím stíněné kroucené dvojlinky 18 AWG (Belden 8786 nebo ekvivalentní) 11 Volitelný softwarový balík LTC 859/ MCS nebo LTC 885/ GUI lze používat v počítačích s operačním systémem Windows 12 Další kamery systému 13 Propojovací kabel rozhraní RS-232 o délce 3 m, dodávaný s volitelným softwarovým balíkem

4 4 LTC 8x/9 Integrované maticové přepínače a řídicí systémy Allegiant 14 LTC 83 Hlavní skříň procesoru 15 Možnost připojení protokolovací tiskárny přes sériové rozhraní RS Propojovací kabel o délce 3 m, dodávaný s klávesnicí 17 Až šest výstupů monitorů 18 Až čtyři plně funkční klávesnice řady Allegiant do vzdálenosti až 1,5 km při použití volitelné sady vzdáleného připojení 8 Typická klávesnice IntuiKey 9 Dvoufázové ovládání a data přepínání satelitů 1 Jedna dvoufázová datová linka ke každému vzdálenému satelitnímu stanovišti 11 Příchozí linky Video TRUNK ze všech satelitních stanovišť 12 Typické satelitní stanoviště Allegiant 13 Typické místní monitory (pouze místní videodata) 14 Typické pevné kamery 15 Typický kontakt poplachového vstupu (pouze pro místní poplachy) 16 Data - Bi-Phase 17 Klávesnice IntuiKey (pouze ovládání PTZ místních kamer) 18 LTC 878 Datový převodník 19 LTC 8569 Slučovač kódů 2 Dvoufázové ovládání a data satelitů Technické specifikace Systém Funkce Číslo modelu LTC 81 LTC 82 LTC 83 Videovstupy (standardní) Videovstupy (průchozí) Videovstupy (satelitní) Videovýstupy Poplachové vstupy Poplachové výstupy Dvoufázové výstupy Klávesnice Porty RS-232 (konzole) Porty RS-232 (tiskárna) 1 Přijímače/budiče (standardní) Přijímače/budiče (satelitní) Elektrické hodnoty Typické hlavní kontrolní centrum Allegiant 1 Typické systémové monitory (místní a vzdálené video) 2 Video 3 Typické pevné kamery 4 Typický kontakt poplachového vstupu pro aktivaci místních nebo satelitních kamer 5 Typická ovladatelná kamera 6 Typický systém Allegiant LTC 81, LTC 82 nebo LTC 83 7 Dvoufázové datové linky ke všem místním stanovištím kamer PTZ Úroveň vstupního napětí Zisk,5 Všš až 2 Všš (kompozitní negativní synchronizace) Unity ± 2 % (zakončovací člen 75 Ohmů) Poměr impuls/pruh 1 94 % až 16 % Faktor K impulsu 2T 1 maximálně 2,5 % Amplituda pruhu 1 96 % až 16 % Zkreslení časového průběhu snímku maximálně 2 % 1 Zkreslení časového průběhu linky maximálně 1 % 1 Zkreslení časového průběhu maximálně 2 % krátkodobě 1

5 LTC 8x/9 Integrované maticové přepínače a řídicí systémy Allegiant 5 Šířka pásma videosignálu ( 22 MHz 3 db) 2 Frekvenční odezva 2 Odstup signál-šum 1 Přeslech (sousední kanál) ±1, db do 1,5 MHz 6 db při 3,58 MHz, nevyvážené minimum (typický při 3,58 MHz) 52 db při 3,58 MHz Diferenciální zisk 1 maximálně 2 % Diferenciální fáze 1 maximálně 1,3 Barevná a jasová složka - Zisk 1 96 % až 14 % Nelineární fáze barevné složky 1 maximálně 2 Nelineárnost jasu 1 maximálně 4 % Spínání Výstup DC Křížová matice V 1 Vyhovuje normě EIA/TIA 25C Medium Haul. 2 Jedna kamera na jeden monitor. Prostředí Provozní teplota 4 C až 55 C Skladovací teplota 4 C až 6 C Nadmořská výška Vlhkost 4 5 m Relativní vlhkost % až 95 %, bez kondenzace Skříň řady LTC 81, LTC 82 nebo LTC 83 Elektrické hodnoty Číslo modelu Rozsah napětí Jmenovitý příkon 2) LTC 81/9 18 až 253 V AC, 5/6 Hz 15 W LTC 82/9 18 až 253 V AC, 5/6 Hz 17 W LTC 83/9 18 až 253 V AC, 5/6 Hz 18 W 2 Příkon při jmenovitém napájecím napětí a plném zatížení. Konektory Videovstupy a monitorové výstupy Průchozí připojení videosignálu Řada LTC 81 Řada LTC 82 Řada LTC 83 BNC 8 BNC Jeden 34kolíkový plochý konektor používaný s propojovacím panelem videosignálu LTC 888/ (není přiložen) Dva 34kolíkové ploché konektory používané s propojovacím panelem videosignálu LTC 888/ (nejsou přiloženy) Rozhraní pro externí příslušenství KONZOLE POPLACHY TISKÁRNA (pouze řada LTC 83) Výstup BIPHASE KLÁVESNICE Mechanické hodnoty Konstrukce Povrchová úprava Rozměry Řada LTC 81, LTC 82 (v h š) Řada LTC 83 (v h š) Port RS-232 pro externí osobní počítač nebo 9kolíkový konektor typu D pro rozhraní ovládání (výchozí rychlost = 19 2 baudů) Vstupy využívají vyměnitelné šroubovací svorkovnice. Reléové výstupy umožňují připojení poplachových výstupů. (Jmenovité hodnoty na kontaktech = 1,5 A při 3 V DC) Port RS-232 pro systémovou protokolovací tiskárnu 9kolíkový konektor typu D (výchozí rychlost = 19 2 baudů) Další porty umožňují připojení přijímačů a budičů při použití v řetězcové topologii systému (daisy chain). Vyměnitelné šroubovací svorkovnice 6kolíkové porty RS-485 umožňují použití klávesnice Allegiant Ocelový rám s plechovým krytem a plastovým předním krytem Matně černá Hmotnost Řada LTC 81, LTC 82 4 kg Řada LTC 83 4,8 kg táž do skříně (součástí) mm mm Konzoly pro montáž jedné jednotky do 19palcové skříně EIA Řada LTC 81, LTC 82 Výška jedné standardní jednotky do skříně Řada LTC 83 Výška dvou standardních jednotek do skříně Příslušenství Příslušenství Allegiant nabízí mnoho volitelných funkcí k základním spínacím systémům Allegiant. Příslušenství zahrnuje klávesnice, sady pro vzdálené připojení klávesnice, jednotku datového rozhraní Allegiant Bilinx, jednotky přijímačů a budičů, přepínače a sledovače a jednotky slučovačů kódu. Veškeré příslušenství je konstruováno s ohledem na přátelskou instalaci a kompatibilitu v rámci systémů řady Allegiant. Informace naleznete v katalogovém listu příslušenství Allegiant.

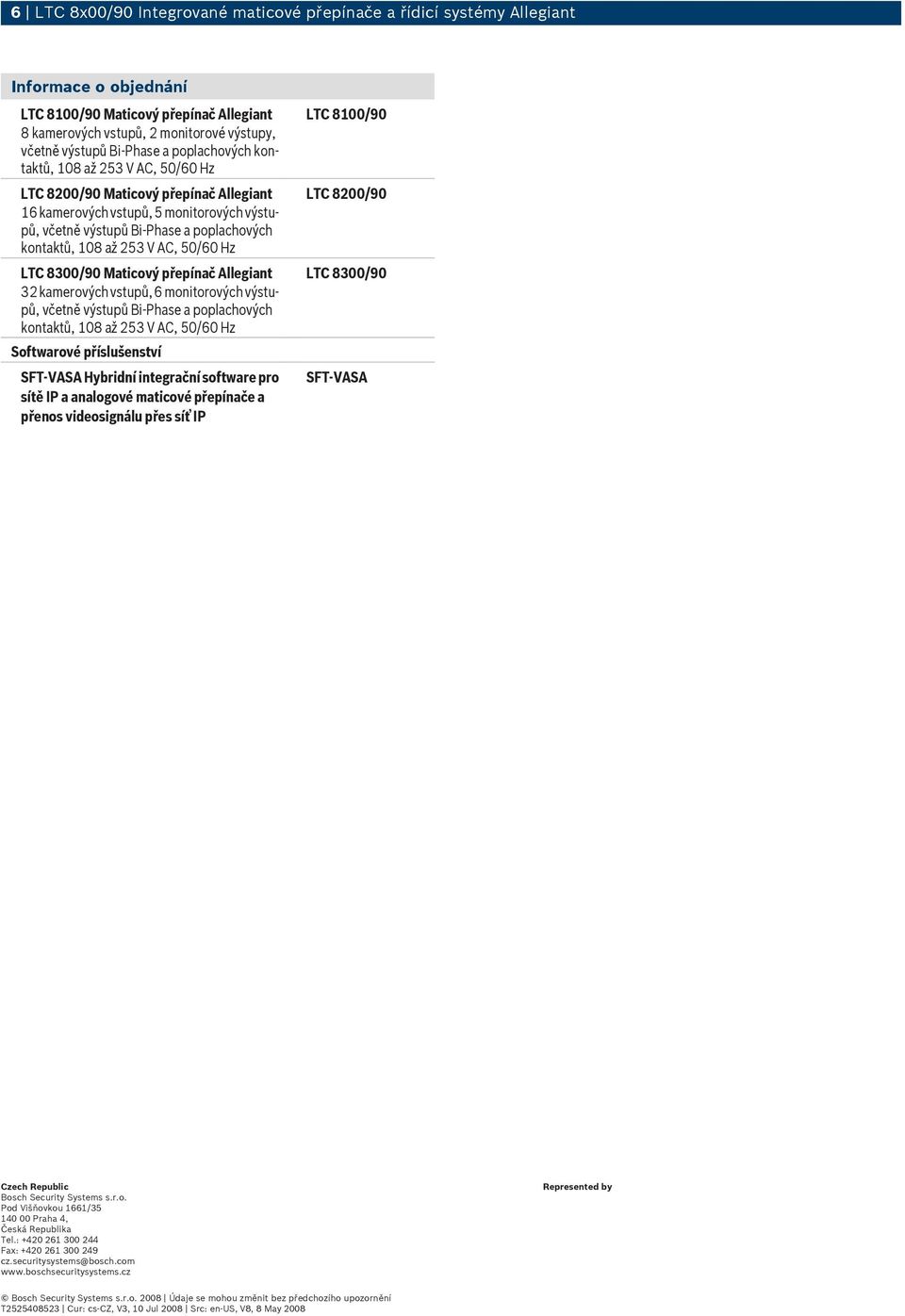

6 6 LTC 8x/9 Integrované maticové přepínače a řídicí systémy Allegiant Informace o objednání LTC 81/9 Maticový přepínač Allegiant 8 kamerových vstupů, 2 monitorové výstupy, včetně výstupů Bi-Phase a poplachových kontaktů, 18 až 253 V AC, 5/6 Hz LTC 82/9 Maticový přepínač Allegiant 16 kamerových vstupů, 5 monitorových výstupů, včetně výstupů Bi-Phase a poplachových kontaktů, 18 až 253 V AC, 5/6 Hz LTC 83/9 Maticový přepínač Allegiant 32 kamerových vstupů, 6 monitorových výstupů, včetně výstupů Bi-Phase a poplachových kontaktů, 18 až 253 V AC, 5/6 Hz Softwarové příslušenství SFT-VASA Hybridní integrační software pro sítě IP a analogové maticové přepínače a přenos videosignálu přes síť IP LTC 81/9 LTC 82/9 LTC 83/9 SFT-VASA Czech Republic Bosch Security Systems s.r.o. Pod Višňovkou 1661/35 14 Praha 4, Česká Republika Tel.: Fax: cz.securitysystems@bosch.com Represented by Bosch Security Systems s.r.o. 28 Údaje se mohou změnit bez předchozího upozornění T Cur: cs-cz, V3, 1 Jul 28 Src: en-us, V8, 8 May 28
